ОТРАСЛЕВОЙ СТАНДАРТ

АГРЕГАТЫ ГИДРАВЛИЧЕСКИЕ

Общие требования к маркировке

ОСТ 1.00322-92

На 4 страницах

Дата введения 1 января 1993 г.

Настоящий стандарт устанавливает общие требования к нанесению маркировки на агрегаты (кроме трубопроводов, фитингов и рукавов), используемые в авиационных гидравлических системах, с рабочей жидкостью на основе эфира фосфорной кислоты (НГЖ).

Маркировка предназначена для определения основы рабочей жидкости, на которой работает агрегат во время сборки гидросистемы или испытаний гидросистемы и агрегата.

1. Маркировка агрегата производится с помощью пластины. Пластина должна быть фиолетового цвета и указывать обозначение основы рабочей жидкости «НГЖ».

2. Маркировочная пластина должна прикрепляться к агрегату так, чтобы представленная на ней маркировка была четко видна и не могла открепиться в ожидаемых условиях эксплуатации.

3. Маркировку по основе рабочей жидкости допускается совмещать с маркировкой агрегата.

4. Материалы, используемые для изготовления маркировочных пластин, должны быть прочными и стойкими к воздействию НГЖ и окружающей среды.

5. Размеры маркировочной пластины устанавливает разработчик агрегата.

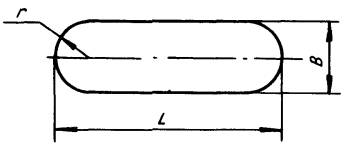

Предпочтительные размеры приведены на чертеже и в таблице.

мм

L

B

r

Пред. откл.

± 1

± 0,5

15

5

2,5

30

10

5,0

50

17

8,5

6. Размеры надписи должны быть соразмерными с размерами пластины.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ЗАРЕГИСТРИРОВАН ТК

по стандартизации № 323 за № 859 от 29.06.92

2. ВЗАМЕН ОСТ 1.00322-78
