Открытое акционерное общество

Проектно-конструкторский и технологический институт промышленного строительства

ОАО ПКТИпромстрой











УТВЕРЖДАЮ





Генеральный директор, к.т.н.

____________ С.Ю. Едличка

«___» _____________ 2007 г.



КАРТЫ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА

Часть 3

ВЫПОЛНЕНИЕ КАМЕННЫХ РАБОТ

150-07

Первый заместитель генерального

директора - главный инженер

____________ А.В. Колобов

начальник лаборатории

___________ Б.И. Бычковский



2007



ОБЩАЯ ЧАСТЬ

Качество строительно-монтажных работ характеризуется степенью их соответствия требованиям проектов и нормативных документов. Любое отклонение от этих требований должно быть своевременно обнаружено и исправлено, чего можно добиться только при организации повседневного операционного контроля качества в процессе выполнения работ и по завершении операций. Операционный контроль качества строительно-монтажных работ осуществляется производителем работ и мастером с привлечением в необходимых случаях представителей специализированных строительных лабораторий.

Основными задачами операционного контроля качества выполнения строительно-монтажных работ являются:

- соответствие последовательности и состава выполняемых технологических операций технологической и нормативной документации, распространяющейся на данные технологические операции;

- соблюдение технологических режимов, установленных технологическими картами и регламентами;

- соответствие показателей качества выполнения операций и их результатов требованиям проектной и технологической документации, а также распространяющейся на данные технологические операции нормативной документации.

Места выполнения контрольных операций, их частота, исполнители, методы и средства измерений, формы записи результатов, порядок принятия решений при выявлении несоответствий установленным требованиям должны соответствовать требованиям проектной, технологической и нормативной документации.

Результаты операционного контроля качества должны быть документированы.

Все выявленные в ходе операционного контроля дефекты должны быть устранены до начала последующих операций (работ). Операционный контроль должен вестись в соответствии с требованиями проектной, организационно-технологической и нормативной документации. Основными документами операционного контроля качества являются карты операционного контроля. Они должны постоянно находиться па строящихся объектах у руководителя стройки и предъявляться по требованию лиц, контролирующих качество работ. В них указаны обязанности должностных лиц при осуществлении операционного контроля. Если работы на объекте возглавляет один руководитель (прораб или мастер), то он выполняет все контрольные функции, указанные в картах операционного контроля.

Карты операционного контроля качества предназначены для линейных инженерно-технических работников и бригадиров, а также могут быть использованы сотрудниками технадзора Заказчика и другими лицами, осуществляющими контроль качества при выполнении каменных работ.

Карты операционного контроля качества при производстве каменных работ разработаны сотрудниками лаборатории совершенствования организации и технологии строительства (отдел 41) ОАО ПКТИпромстрой Бычковским Б.И. и Савиной О.А.

Контактный телефон (495) 614-14-72, факс (495) 614-95-53, E-mail pkti@co.ru; http://www.pkti.co.ru.



СОДЕРЖАНИЕ

Общая часть. 1

Карта операционного контроля качества кладки фундаментов из бута и бутобетона. 2

Карта операционного контроля качества кирпичной кладки столбов. 4

Карта операционного контроля качества кладки столбов из керамических и природных камней правильной формы.. 6

Карта операционного контроля качества кладки столбов из крупных блоков. 7

Карта операционного контроля качества столбов из бута и бутобетона. 9

Карта операционного контроля качества кирпичной кладки стен без расшивки швов. 10

Карта операционного контроля качества кирпичной кладки стен с расшивкой швов. 13

Карта операционного контроля качества кирпичной кладки стен с армированием.. 15

Карта операционного контроля качества кладки стен из керамических и природных камней правильной формы.. 18

Карта операционного контроля качества кладки стен из крупных блоков. 20

Карта операционного контроля качества кладки стен из бута и бутобетона. 22



КАРТА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА КЛАДКИ ФУНДАМЕНТОВ ИЗ БУТА И БУТОБЕТОНА

Предельные отклонения в размерах и положении при кладке фундаментов из бута и бутобетона от проектных в соответствии с требованиями СНиП 3.03.01-87 не должны превышать:

1. Отклонения от проектных размеров:

- по толщине фундамента                                                                                 ± 30 мм;

- по отметкам опорных поверхностей                                                             -25 мм;

- по смещению осей фундаментов от разбивочных осей                              20 мм.

2. Отклонения поверхностей и углов кладки от вертикали
на здание высотой более двух этажей                                                                  30 мм.

3. Отклонения рядов кладки от горизонтали на 10 м
длины фундамента                                                                                                     30 мм.

Лица, осуществляющие контроль качества

Операции, подлежащие контролю

Состав контроля

Способ контроля

Время контроля

Лица, привлекаемые к контролю

Актируемые работы

Производитель работ

Подготовительные работы

Определение состояния грунтов

Визуально

До начала кладки





Правильность расположения котлована относительно разбивочного чертежа, надежность крепления, отметка дна котлована

Визуально, с помощью нивелира и рулетки

До начала кладки

Геодезист

+

Отметка верха основания и горизонтальность подушки

С помощью нивелира

До начала кладки



+

Разбивка осей фундамента

Точность определения положения углов здания

С помощью теодолита и рулетки

До начала кладки

Геодезист



Кладка фундаментов из бута и бутобетона

Качество бута и бутобетона, раствора, арматуры, закладных деталей

Внешний осмотр, обмер, проверка паспортов и сертификатов

До начала кладки стен этажа

В случае сомнения - лаборатория



Правильность разбивки осей

С помощью стальной рулетки, метра

До начала кладки





Горизонтальные отметки обрезов кладки под перекрытие

С помощью нивелира, рейки, уровня

До установки плит перекрытий

Геодезист



Армирование кладки

Правильность расположения арматуры, диаметр стержней и т.д.

Визуально, с помощью стального метра

До установки арматуры



+

Антикоррозийное покрытие закладных частей

Толщина, плотность и сцепляемость покрытия

Визуально, с помощью толщиномера, граверного штихеля

До заделки

Лаборатория

+

Мастер

Подготовительные работы

Достаточность размеров котлована

С помощью рулетки

До начала кладки





Толщина песчаной или гравийной подушки и качество ее уплотнения

Визуально, с помощью стального метра

До начала кладки





Разбивка осей фундамента

Правильность натяжения осей, точность

С помощью теодолита

До начала кладки

Геодезист



Кладка фундаментов из бута и бутобетона

Геометрические размеры кладки

С помощью стальной рулетки, метра

После выполнения каждых 10 м3 кладки





Вертикальность, горизонтальность и поверхность кладки

С помощью уровня, рейки, отвеса

В процессе и после окончания кладки стен этажа





Качество швов кладки

С помощью стального метра, 2-х метровой рейки

После выполнения каждых 10 м3 кладки





Разбивка и отметки низа проемов

С помощью стальной рулетки, нивелира, уровня

До начала кладки простенков

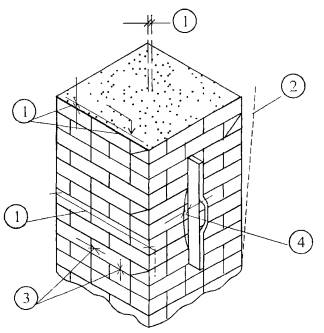

КАРТА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА КИРПИЧНОЙ КЛАДКИ СТОЛБОВ

Предельные отклонения в размерах и положении при кирпичной кладке столбов от проектных в соответствии с требованиями СНиП 3.03.01-87 не должны превышать:

1. Отклонения от проектных размеров:

- по толщине столба                                                                      ± 10 мм;

- по отметкам опорных поверхностей                                         -10 мм;

- по смещению осей столба от разбивочных осей                      10 мм.

2. Отклонения поверхностей и углов кладки от вертикали:

- на один этаж                                                                                10 мм;

- на здание высотой более двух этажей                                       30 мм.

3. Толщина швов кладки:

- горизонтальных                                                                           -2; +3 мм;

- вертикальных                                                                                -2; +2 мм.

4. Неровности на вертикальной поверхности кладки,
обнаруженных при накладывании рейки длиной 2 м                     5 мм.

Лица, осуществляющие контроль качества

Операции, подлежащие контролю

Состав контроля

Способ контроля

Время контроля

Лица, привлекаемые к контролю

Актируемые работы

Производитель работ

Подготовительные работы

Правильность привязки столбов к разбивочным осям, отметки и геометрические размеры столбов

Визуально, с помощью отвеса, метр

До начала кладки





Соответствие марки раствора проекту

Измерительный

До начала кладки

Лаборатория



Кирпичная кладка столбов

Определение правильности технологии кладки и перевязка швов кладки

Визуально, с помощью отвеса, стального метра

В процессе кладки





Определение соответствия фактического положения выполняемых кирпичных столбов проекту, соосность столбов разных этажей

Визуально, с помощью отвеса, стального метра

В процессе кладки





Отметка обрезов кирпичной кладки и этажей, правильность устройства подушки под балки, опирания балок на подушки и их заделка в кладку

Визуально, с помощью нивелира, стального метра

После устройства подушки и установки балки

Геодезист



Мастер

Подготовительные работы

Определение основания под столбы, наличие гидроизоляции

Визуально

До начала кладки столбов





Определение качества кирпича, арматуры, закладных деталей

Визуально, обмером, проверка паспортов и сертификатов

До начала кладки столбов

Лаборатория



Кирпичная кладка столбов

Размеры, заполнение и перевязка швов кладки

С помощью стального метра

После выполнения каждых 5 м кладки





Геометрические размеры сечения столбов

С помощью стального метра

В процессе выполнения кладки





Вертикальность граней и углов кладки, неровности на поверхности, горизонтальность рядов кладки

С помощью отвеса, рейки, стального метра

После окончания кладки столба на высоту этажа

Геодезист



Толщина швов и заполнение их раствором

С помощью стального метра, штангенциркуля

В процессе выполнения кладки





Горизонтальность и отметки верха кладки

Измерительный

После окончания кладки столба

Геодезист



КАРТА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА КЛАДКИ СТОЛБОВ
ИЗ КЕРАМИЧЕСКИХ И ПРИРОДНЫХ КАМНЕЙ ПРАВИЛЬНОЙ ФОРМЫ

Предельные отклонения в размерах и положении при кладке столбов из керамических и природных камней правильной формы от проектных в соответствии с требованиями СНиП 3.03.01-87 не должны превышать:

1. Отклонения от проектных размеров:

- по толщине столбов                                                              ± 10 мм;

- по отметкам опорных поверхностей                                    -10 мм;

- по смещению осей столбов от разбивочных осей                10 мм.

2. Отклонения поверхностей и углов кладки от вертикали:

- на один этаж                                                                             10 мм;

- на здание высотой более двух этажей                                   30 мм.

3. Толщина швов кладки:

- горизонтальных                                                                      -2; +3 мм;

- вертикальных                                                                          -2; +2 мм.

4. Неровности на вертикальной поверхности кладки,
обнаруженных при накладывании рейки длиной 2 м                 5 мм.

Лица, осуществляющие контроль качества

Операции, подлежащие контролю

Состав контроля

Способ контроля

Время контроля

Лица, привлекаемые к контролю

Актируемые работы

Производитель работ

Подготовительные работы

Правильность привязки столбов к разбивочным осям, отметки и геометрические размеры столбов

Визуально, с помощью отвеса, метр

До начала кладки





Соответствие марки раствора проекту

Измерительный

До начала кладки

Лаборатория



Кладка столбов из керамических и природных камней правильной формы

Определение правильности технологии кладки и перевязка швов кладки

Визуально, с помощью отвеса, стального метра

В процессе кладки





Определение соответствия фактического положения выполняемых столбов из керамических и природных камней правильной формы проекту, соосность столбов разных этажей

Визуально, с помощью отвеса, стального метра

В процессе кладки





Отметка обрезов кладки из керамических и природных камней правильной формы и этажей, правильность устройства подушки под балки, опирания балок на подушки и их заделка в кладку

Визуально, с помощью нивелира, стального метра

После устройства подушки и установки балки

Геодезист



Мастер

Подготовительные работы

Определение основания под столбы, наличие гидроизоляции

Визуально

До начала кладки столбов





Определение качества керамических и природных камней, арматуры, закладных деталей

Визуально, обмером, проверка паспортов и сертификатов

До начала кладки столбов

Лаборатория



Кладка столбов из керамических и природных камней правильной формы

Размеры, заполнение и перевязка швов кладки

С помощью стального метра

После выполнения каждых 5 м кладки





Геометрические размеры сечения столбов

С помощью стального метра

В процессе выполнения кладки





Вертикальность граней и углов кладки, неровности на поверхности, горизонтальность рядов кладки

С помощью отвеса, рейки, стального метра

После окончания кладки столба на высоту этажа

Геодезист



Толщина швов и заполнение их раствором

С помощью стального метра, штангенциркуля

В процессе выполнения кладки





Горизонтальность и отметки верха кладки

Измерительный

После окончания кладки столба

Геодезист



КАРТА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА КЛАДКИ СТОЛБОВ ИЗ КРУПНЫХ БЛОКОВ

Предельные отклонения в размерах и положении при кладке столбов из крупных блоков от проектных в соответствии с требованиями СНиП 3.03.01-87 не должны превышать:

1. Отклонения от проектных размеров:

- по толщине столбов                                                              ± 10 мм;

- по отметкам опорных поверхностей                                     -10 мм;

- по смещению осей столбов от разбивочных осей                10 мм.

2. Отклонения поверхностей и углов кладки от вертикали:

- на один этаж                                                                             10 мм;

- на здание высотой более двух этажей                                    30 мм.

3. Толщина швов кладки:

- горизонтальных                                                                       -2; +3 мм;

- вертикальных                                                                           -2; +2 мм.

4. Неровности на вертикальной поверхности кладки,
обнаруженных при накладывании рейки длиной 2 м                 5 мм.

Лица, осуществляющие контроль качества

Операции, подлежащие контролю

Состав контроля

Способ контроля

Время контроля

Лица, привлекаемые к контролю

Актируемые работы

Производитель работ

Подготовительные работы

Правильность привязки столбов к разбивочным осям, отметки и геометрические размеры столбов

Визуально, с помощью отвеса, метр

До начала кладки





Соответствие марки раствора проекту

Измерительный

До начала кладки

Лаборатория



Кладка столбов из крупных блоков

Определение правильности технологии кладки и перевязка швов кладки

Визуально, с помощью отвеса, стального метра

В процессе кладки





Определение соответствия фактического положения выполняемых столбов из крупных блоков проекту, соосность столбов разных этажей

Визуально, с помощью отвеса, стального метра

В процессе кладки





Отметка обрезов кладки из крупных блоков и этажей, правильность устройства подушки под балки, опирания балок на подушки и их заделка в кладку

Визуально, с помощью нивелира, стального метра

После устройства подушки и установки балки

Геодезист



Мастер

Подготовительные работы

Определение основания под столбы, наличие гидроизоляции

Визуально

До начала кладки столбов





Определение качества крупных блоков, арматуры, закладных деталей

Визуально, обмером, проверка паспортов и сертификатов

До начала кладки столбов

Лаборатория



Кладка столбов из крупных блоков

Размеры, заполнение и перевязка швов кладки

С помощью стального метра

После выполнения каждых 5 м кладки





Геометрические размеры сечения столбов

С помощью стального метра

В процессе выполнения кладки





Вертикальность граней и углов кладки, неровности на поверхности, горизонтальность рядов кладки

С помощью отвеса, рейки, стального метра

После окончания кладки столба на высоту этажа

Геодезист



Толщина швов и заполнение их раствором

С помощью стального метра, штангенциркуля

В процессе выполнения кладки





Горизонтальность и отметки верха кладки

Измерительный

После окончания кладки столба

Геодезист



КАРТА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА СТОЛБОВ ИЗ БУТА И БУТОБЕТОНА

Предельные отклонения в размерах и положении при кладке столбов из бута и бутобетона от проектных в соответствии с требованиями СНиП 3.03.01-87 не должны превышать:

1. Отклонения от проектных размеров:

- по толщине столбов                                                              ± 20 мм;

- по отметкам опорных поверхностей                                    -15 мм;

- по смещению осей столбов от разбивочных осей                10 мм.

2. Отклонения поверхностей и углов кладки от вертикали:

- на один этаж                                                                             15 мм;

- на здание высотой более двух этажей                                   30 мм.

3. Неровности на вертикальной поверхности кладки,
обнаруженных при накладывании рейки длиной 2 м                 15 мм.

Лица, осуществляющие контроль качества

Операции, подлежащие контролю

Состав контроля

Способ контроля

Время контроля

Лица, привлекаемые к контролю

Актируемые работы

Производитель работ

Подготовительные работы

Правильность привязки столбов к разбивочным осям, отметки и геометрические размеры столбов

Визуально, с помощью отвеса, метр

До начала кладки





Соответствие марки раствора проекту

Измерительный

До начала кладки

Лаборатория



Кладка столбов из бута и бутобетона

Определение правильности технологии кладки и перевязка швов кладки

Визуально, с помощью отвеса, стального метра

В процессе кладки





Определение соответствия фактического положения выполняемых столбов из бута и бутобетона проекту, соосность столбов разных этажей

Визуально, с помощью отвеса, стального метра

В процессе кладки





Отметка обрезов кладки из бута и бутобетона и этажей, правильность устройства подушки под балки, опирания балок на подушки и их заделка в кладку

Визуально, с помощью нивелира, стального метра

После устройства подушки и установки балки

Геодезист



Мастер

Подготовительные работы

Определение основания под столбы, наличие гидроизоляции

Визуально

До начала кладки столбов





Определение качества бута и бутобетона, арматуры, закладных деталей

Визуально, обмером, проверка паспортов и сертификатов

До начала кладки столбов

Лаборатория



Кладка столбов из бута и бутобетона

Размеры, заполнение и перевязка швов кладки

С помощью стального метра

После выполнения каждых 5 м кладки





Геометрические размеры сечения столбов

С помощью стального метра

В процессе выполнения кладки





Вертикальность граней и углов кладки, неровности на поверхности, горизонтальность рядов кладки

С помощью отвеса, рейки, стального метра

После окончания кладки столба на высоту этажа

Геодезист



Толщина швов и заполнение их раствором

С помощью стального метра, штангенциркуля

В процессе выполнения кладки





Горизонтальность и отметки верха кладки

Измерительный

После окончания кладки столба

Геодезист

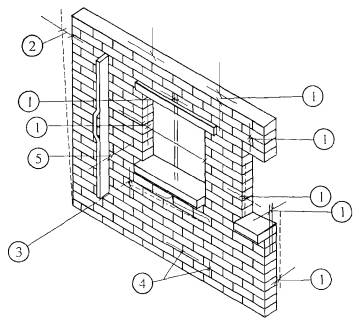

КАРТА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА КИРПИЧНОЙ КЛАДКИ СТЕН БЕЗ РАСШИВКИ ШВОВ

Предельные отклонения в размерах и положении при кирпичной кладке стен в соответствии с требованиями СНиП 3.03.01-87 не должны превышать:

1. Отклонения от проектных размеров:

- по толщине стен                                                                                              ±15 мм;

- по отметкам опорных поверхностей                                                            -10 мм;

- по ширине простенков                                                                                   -15 мм;

- по ширине проемов                                                                                        +15 мм;

- по смещению вертикальных осей оконных проемов от вертикали          20 мм;

- по смещению осей стен от разбивочных осей                                             10 мм.

2. Отклонения поверхностей и углов кладки от вертикали:

- на один этаж                                                                                                   10 мм;

- на здание высотой более двух этажей 30 мм.

3. Отклонения рядов кладки от горизонтали на 10 м длины стены            15 мм.

4. Толщина швов кладки:

- горизонтальных                                                                                              -2; +3 мм;

- вертикальных                                                                                                  -2; +2 мм.

5. Неровности на вертикальной поверхности кладки,
обнаруженные при накладывании рейки длиной 2 м                                        10 мм.

Лица, осуществляющие контроль качества

Операции, подлежащие контролю

Состав контроля

Способ контроля

Время контроля

Лица, привлекаемые к контролю

Актируемые работы

Производитель работ

Кирпичная кладка стен

Качество кирпича, раствора, арматуры, закладных деталей

Внешний осмотр, обмер, проверка паспортов и сертификатов

До начала кладки стен этажа

В случае сомнения - лаборатория



Правильность разбивки осей

С помощью стальной рулетки, метра

До начала кладки





Горизонтальные отметки обрезов кладки под перекрытие

С помощью нивелира, рейки, уровня

До установки плит перекрытий

Геодезист



Соосность вентиляционных каналов и герметизация вентиляционных блоков

Визуально, с помощью отвеса

После окончания кладки стен этажа



+

Установка сборных железобетонных плит перекрытия

Опирание перекрытий на стены, заделка, анкеровка

Визуально, с помощью стального метра

После установки перекрытия



+

Антикоррозийное покрытие закладных частей

Толщина, плотность и сцепляемость покрытия

Визуально, с помощью толщиномера, граверного штихеля

До заделки

Лаборатория

+

Установка балконов

Заделка, отметка, уклон балконов

С помощью стального метра, уровня, 2-х метровой рейки

После установки балконов



+

Мастер

Кирпичная кладка стен

Геометрические размеры кладки

С помощью стальной рулетки, метра

После выполнения каждых 10 м3 кладки





Вертикальность, горизонтальность и поверхность кладки

С помощью уровня, рейки, отвеса

В процессе и после окончания кладки стен этажа





Качество швов кладки

С помощью стального метра, 2-х метровой рейки

После выполнения каждых 10 м3 кладки





Разбивка и отметки низа проемов

С помощью стальной рулетки, нивелира, уровня

До начала кладки простенков





Вынос отметки +1 м от чистого пола

С помощью нивелира

После окончания кладки этажа





Планировка квартир

Визуально

После начала кладки стен





Геометрические размеры помещений

С помощью стальной рулетки

После начала кладки стен





Установка перемычек

Положение перемычек, опирание, размещение, заделка

Визуально, с помощью стального метра

После установки перемычек



+

Установка лестничных площадок

Положение лестничных площадок, опирание, размещение, заделка

Визуально, с помощью стального метра

После установки площадок



+

Сварка закладных частей

Длина, высота, качество сварных швов

Визуально, простукиванием молотком

До антикоррозийного покрытия



+

Устройство звукоизоляции

Конструкция, качество исполнения

Визуально

Сразу же после окончания работы



+

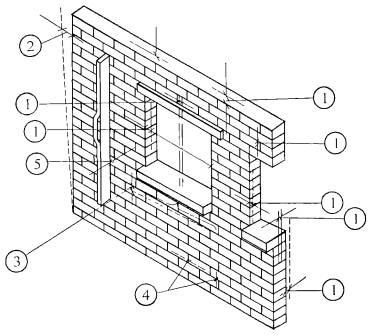

КАРТА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА КИРПИЧНОЙ КЛАДКИ СТЕН С РАСШИВКОЙ ШВОВ

Предельные отклонения в размерах и положении при кирпичной кладке стен в соответствии с требованиями СНиП 3.03.01-87 не должны превышать:

1. Отклонения от проектных размеров:

- по толщине стен                                                                                       ± 15 мм;

- по отметкам опорных поверхностей                                                       -10 мм;

- по ширине простенков                                                                               -15 мм;

- по ширине проемов                                                                                   +15 мм;

- по смещению вертикальных осей оконных проемов от вертикали       20 мм;

- по смещению осей стен от разбивочных осей                                         10 мм.

2. Отклонения поверхностей и углов кладки от вертикали:

- на один этаж                                                                                                10 мм;

- на здание высотой более двух этажей                                                       30 мм.

3. Отклонения рядов кладки от горизонтали на 10 м длины стены         15 мм.

4. Толщина швов кладки:

- горизонтальных                                                                                          -2; +3 мм;

- вертикальных                                                                                             -2; +2 мм.

5. Неровности на вертикальной поверхности кладки,
обнаруженные при накладывании рейки длиной 2 м                                    10 мм.

Лица, осуществляющие контроль качества

Операции, подлежащие контролю

Состав контроля

Способ контроля

Время контроля

Лица, привлекаемые к контролю

Актируемые работы

Производитель работ

Кирпичная кладка стен

Качество кирпича, раствора, арматуры, закладных деталей

Внешний осмотр, обмер, проверка паспортов и сертификатов

До начала кладки стен этажа

В случае сомнения - лаборатория



Правильность разбивки осей

С помощью стальной рулетки, метра

До начала кладки





Горизонтальные отметки обрезов кладки под перекрытие

С помощью нивелира, рейки, уровня

До установки плит перекрытий

Геодезист



Соосность вентиляционных каналов и герметизация вентиляционных блоков

Визуально, с помощью отвеса

После окончания кладки стен этажа



+

Установка сборных железобетонных плит перекрытия

Опирание перекрытий на стены, заделка, анкеровка

Визуально, с помощью стального метра

После установки перекрытия



+

Антикоррозийное покрытие закладных частей

Толщина, плотность и сцепляемость покрытия

Визуально, с помощью толщиномера, граверного штихеля

До заделки

Лаборатория

+

Установка балконов

Заделка, отметка, уклон балконов

С помощью стального метра, уровня, 2-х метровой рейки

После установки балконов



+

Мастер

Кирпичная кладка стен

Геометрические размеры кладки

С помощью стальной рулетки, метра

После выполнения каждых 10 м3 кладки





Вертикальность, горизонтальность и поверхность кладки

С помощью уровня, рейки, отвеса

В процессе и после окончания кладки стен этажа





Качество швов кладки

С помощью стального метра, 2-х метровой рейки

После выполнения каждых 10 м3 кладки





Разбивка и отметки низа проемов

С помощью стальной рулетки, нивелира, уровня

До начала кладки простенков





Вынос отметки +1 м от чистого пола

С помощью нивелира

После окончания кладки этажа





Планировка квартир

Визуально

После начала кладки стен





Геометрические размеры помещений

С помощью стальной рулетки

После начала кладки стен





Установка перемычек

Положение перемычек, опирание, размещение, заделка

Визуально, с помощью стального метра

После установки перемычек



+

Установка лестничных площадок

Положение лестничных площадок, опирание, размещение, заделка

Визуально, с помощью стального метра

После установки площадок



+

Сварка закладных частей

Длина, высота, качество сварных швов

Визуально, простукиванием молотком

До антикоррозийного покрытия



+

Устройство звукоизоляции

Конструкция, качество исполнения

Визуально

Сразу же после окончания работы



+

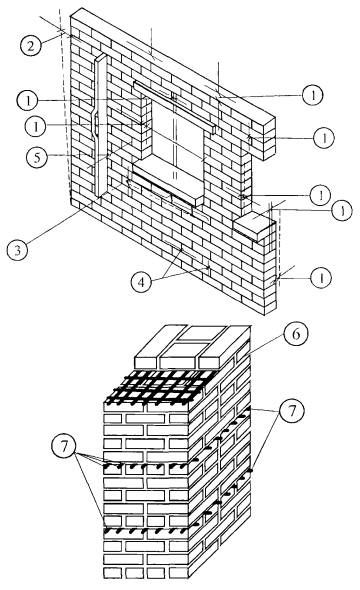

КАРТА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА КИРПИЧНОЙ КЛАДКИ СТЕН С АРМИРОВАНИЕМ

Предельные отклонения в размерах, и положении при кирпичной кладке стен с армированием в соответствии с требованиями СНиП 3.03.01-87 не должны превышать:

1. Отклонения от проектных размеров:

- по толщине стен                                                                                       ± 15 мм;

- по отметкам опорных поверхностей                                                       -10 мм;

- по ширине простенков                                                                               -15 мм;

- по ширине проемов                                                                                   +15 мм;

- по смещению вертикальных осей оконных проемов от вертикали        20 мм;

- по смещению осей стен от разбивочных осей                                          10 мм.

2. Отклонения поверхностей и углов кладки от вертикали:

- на один этаж                                                                                                10 мм;

- на здание высотой более двух этажей                                                       30 мм.

3. Отклонения рядов кладки от горизонтали на 10 м длины стены         15 мм.

4. Отклонения от толщины швов кладки:

- горизонтальных при толщине 12 мм                                                       -2; +3 мм;

- вертикальных при толщине 10 мм                                                           -2; +2 мм.

5. Неровности на вертикальной поверхности кладки,
обнаруженные при накладывании рейки длиной 2 м                                    10 мм.

6. Толщина швов в армированной кладке должна превышать сумму диаметров пересекающейся арматуры не менее чем на 4 мм при толщине шва не более 16 мм.

7. При поперечном армировании столбов и простенков сетки следует изготавливать и укладывать так, чтобы было не менее двух арматурных стержней (из которых сделана сетка), выступающих на 2 - 3 мм на внутреннюю поверхность простенка или на две стороны столба.

8. При продольном армировании кладки стальные стержни арматуры по длине следует соединять между собой сваркой.

9. При устройстве стыков арматуры без сварки концы гладких стержней должны заканчиваться крюками и связываться проволокой с перехлестом стержней на 20 диаметров.

Лица, осуществляющие контроль качества

Операции, подлежащие контролю

Состав контроля

Способ контроля

Время контроля

Лица, привлекаемые к контролю

Актируемые работы

Производитель работ

Кирпичная кладка стен

Качество кирпича, раствора, арматуры, закладных деталей

Внешний осмотр, обмер, проверка паспортов и сертификатов

До начала кладки стен этажа

В случае сомнения - лаборатория



Правильность разбивки осей

С помощью стальной рулетки, метра

До начала кладки





Горизонтальные отметки обрезов кладки под перекрытие

С помощью нивелира, рейки, уровня

До установки плит перекрытий

Геодезист



Соосность вентиляционных каналов и герметизация вентиляционных блоков

Визуально, с помощью отвеса

После окончания кладки стен этажа



+

Армирование кладки

Правильность расположения арматуры, диаметр стержней и т.д.

Визуально, с помощью стального метра

До установки арматуры



+

Правильность укладки стержней арматуры и заделки ее концов в кладку

Визуально

В процессе кладки





Установка сборных железобетонных плит перекрытия

Опирание перекрытий на стены, заделка, анкеровка

Визуально, с помощью стального метра

После установки перекрытия



+

Антикоррозийное покрытие закладных частей

Толщина, плотность и сцепляемость покрытия

Визуально, с помощью толщиномера, граверного штихеля

До заделки

Лаборатория

+

Установка балконов

Заделка, отметка, уклон балконов

С помощью стального метра, уровня, 2-х метровой рейки

После установки балконов



+

Мастер

Кирпичная кладка стен

Геометрические размеры кладки

С помощью стальной рулетки, метра

После выполнения каждых 10 м3 кладки





Вертикальность, горизонтальность и поверхность кладки

С помощью уровня, рейки, отвеса

В процессе и после окончания кладки стен этажа





Качество швов кладки

С помощью стального метра, 2-х метровой рейки

После выполнения каждых 10 м3 кладки





Разбивка и отметки низа проемов

С помощью стальной рулетки, нивелира, уровня

До начала кладки простенков





Вынос отметки +1 м от чистого пола

С помощью нивелира

После окончания кладки этажа





Планировка квартир

Визуально

После начала кладки стен





Геометрические размеры помещений

С помощью стальной рулетки

После начала кладки стен





Установка перемычек

Положение перемычек, опирание, размещение, заделка

Визуально, с помощью стального метра

После установки перемычек



+

Установка лестничных площадок

Положение лестничных площадок, опирание, размещение, заделка

Визуально, с помощью стального метра

После установки площадок



+

Сварка закладных частей

Длина, высота, качество сварных швов

Визуально, простукиванием молотком

До антикоррозийного покрытия



+

Устройство звукоизоляции

Конструкция, качество исполнения

Визуально

Сразу же после окончания работы



+

КАРТА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА КЛАДКИ СТЕН ИЗ КЕРАМИЧЕСКИХ И ПРИРОДНЫХ КАМНЕЙ ПРАВИЛЬНОЙ ФОРМЫ

Предельные отклонения в размерах и положении при кладке стен из керамических и природных камней правильной формы в соответствии с требованиями СНиП 3.03.01-87 не должны превышать:

1. Отклонения от проектных размеров:

- по толщине стен                                                                                       ± 15 мм;

- по отметкам опорных поверхностей                                                       -10 мм;

- по ширине простенков                                                                               -15 мм;

- по ширине проемов                                                                                   +15 мм;

- по смещению вертикальных осей оконных проемов от вертикали       20 мм;

- по смещению осей стен от разбивочных осей                                         10 мм.

2. Отклонения поверхностей и углов кладки от вертикали:

- на один этаж                                                                                                10 мм;

- на здание высотой более двух этажей                                                       30 мм.

3. Отклонения рядов кладки от горизонтали на 10 м длины стены         15 мм.

4. Отклонения от толщины швов кладки:

- горизонтальных при толщине 12 мм                                                        -2; +3 мм;

- вертикальных при толщине 10 мм                                                           -2; +2 мм.

5. Неровности на вертикальной поверхности кладки,
обнаруживаемые при накладывании рейки длиной 2 м                                10 мм.

Лица, осуществляющие контроль качества

Операции, подлежащие контролю

Состав контроля

Способ контроля

Время контроля

Лица, привлекаемые к контролю

Актируемые работы

Производитель работ

Кладка стен из керамических и природных камней правильной формы

Качество камней, раствора, арматуры, закладных деталей

Внешний осмотр, обмер, проверка паспортов и сертификатов

До начала кладки стен этажа

В случае сомнения - лаборатория



Правильность разбивки осей

С помощью стальной рулетки, метра

До начала кладки





Горизонтальные отметки обрезов кладки под перекрытие

С помощью нивелира, рейки, уровня

До установки плит перекрытий

Геодезист



Соосность вентиляционных каналов и герметизация вентиляционных блоков

Визуально, с помощью отвеса

После окончания кладки стен этажа



+

Армирование кладки

Правильность расположения арматуры, диаметр стержней и т.д.

Визуально, с помощью стального метра

До установки арматуры



+

Установка сборных железобетонных плит перекрытия

Опирание перекрытий на стены, заделка, анкеровка

Визуально, с помощью стального метра

После установки перекрытия



+

Антикоррозийное покрытие закладных частей

Толщина, плотность и сцепляемость покрытия

Визуально, с помощью толщиномера, граверного штихеля

До заделки

Лаборатория

+

Установка балконов

Заделка, отметка, уклон балконов

С помощью стального метра, уровня, 2-х метровой рейки

После установки балконов



+

Кладка стен из керамических и природных камней правильной формы

Геометрические размеры кладки

С помощью стальной рулетки, метра

После выполнения каждых 10 м3 кладки





Вертикальность, горизонтальность и поверхность кладки

С помощью уровня, рейки, отвеса

В процессе и после окончания кладки стен этажа





Качество швов кладки

С помощью стального метра, 2-х метровой рейки

После выполнения каждых 10 м3 кладки





Разбивка и отметки низа проемов

С помощью стальной рулетки, нивелира, уровня

До начала кладки простенков





Вынос отметки +1 м от чистого пола

С помощью нивелира

После окончания кладки этажа





Планировка квартир

Визуально

После начала кладки стен





Геометрические размеры помещений

С помощью стальной рулетки

После начала кладки стен





Установка перемычек

Положение перемычек, опирание, размещение, заделка

Визуально, с помощью стального метра

После установки перемычек



+

Установка лестничных площадок

Положение лестничных площадок, опирание, размещение, заделка

Визуально, с помощью стального метра

После установки площадок



+

Сварка закладных частей

Длина, высота, качество сварных швов

Визуально, простукиванием молотком

До антикоррозийного покрытия



+

Устройство звукоизоляции

Конструкция, качество исполнения

Визуально

Сразу же после окончания работы



+

КАРТА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА КЛАДКИ СТЕН ИЗ КРУПНЫХ БЛОКОВ

Предельные отклонения в размерах и положении при кладке стен из крупных блоков в соответствии с требованиями СНиП 3.03.01-87 не должны превышать:

1. Отклонения от проектных размеров:

- по толщине стен                                                                                       ± 15 мм;

- по отметкам опорных поверхностей                                                       -10 мм;

- по ширине простенков                                                                              -15 мм;

- по ширине проемов                                                                                   +15 мм;

- по смещению вертикальных осей оконных проемов от вертикали       20 мм;

- по смещению осей стен от разбивочных осей                                         10 мм.

2. Отклонения поверхностей и углов кладки от вертикали:

- на один этаж                                                                                                10 мм;

- на здание высотой более двух этажей                                                       30 мм.

3. Отклонения рядов кладки от горизонтали на 10 м длины стены         15 мм.

4. Отклонения от толщины швов кладки:

- горизонтальных при толщине 12 мм                                                       -2; +3 мм;

- вертикальных при толщине 10 мм                                                           -2; +2 мм.

5. Неровности на вертикальной поверхности кладки,
обнаруживаемые при накладывании рейки длиной 2 м                                10 мм.

Лица, осуществляющие контроль качества

Операции, подлежащие контролю

Состав контроля

Способ контроля

Время контроля

Лица, привлекаемые к контролю

Актируемые работы

Производитель работ

Кладка стен из крупных блоков

Качество блоков, раствора, арматуры, закладных деталей

Внешний осмотр, обмер, проверка паспортов и сертификатов

До начала кладки стен этажа

В случае сомнения - лаборатория



Правильность разбивки осей

С помощью стальной рулетки, метра

До начала кладки





Горизонтальные отметки обрезов кладки под перекрытие

С помощью нивелира, рейки, уровня

До установки плит перекрытий

Геодезист



Соосность вентиляционных каналов и герметизация вентиляционных блоков

Визуально, с помощью отвеса

После окончания кладки стен этажа



+

Армирование кладки

Правильность расположения арматуры, диаметр стержней и т.д.

Визуально, с помощью стального метра

До установки арматуры



+

Установка сборных железобетонных плит перекрытия

Опирание перекрытия на стены, заделка, анкеровка

Визуально, с помощью стального метра

После установки перекрытия



+

Антикоррозийное покрытие закладных частей

Толщина, плотность и сцепляемость покрытия

Визуально, с помощью толщиномера, граверного штихеля

До заделки

Лаборатория

+

Установка балконов

Заделка, отметка, уклон балконов

С помощью стального метра, уровня, 2-х метровой рейки

После установки балконов



+

Кладка стен из крупных блоков

Геометрические размеры кладки

С помощью стальной рулетки, метра

После выполнения каждых 10 м3 кладки





Вертикальность, горизонтальность и поверхность кладки

С помощью уровня, рейки, отвеса

В процессе и после окончания кладки стен этажа





Качество швов кладки

С помощью стального метра, 2-х метровой рейки

После выполнения каждых 10 м3 кладки





Разбивка и отметки низа проемов

С помощью стальной рулетки, нивелира, уровня

До начала кладки простенков





Вынос отметки + 1 м от чистого пола

С помощью нивелира

После окончания кладки этажа





Планировка квартир

Визуально

После начала кладки стен





Геометрические размеры помещений

С помощью стальной рулетки

После начала кладки стен





Установка перемычек

Положение перемычек, опирание, размещение, заделка

Визуально, с помощью стального метра

После установки перемычек



+

Установка лестничных площадок

Положение лестничных площадок, опирание, размещение, заделка

Визуально, с помощью стального метра

После установки площадок



+

Сварка закладных частей

Длина, высота, качество сварных швов

Визуально, простукиванием молотком

До антикоррозийного покрытия



+

Устройство звукоизоляции

Конструкция, качество исполнения

Визуально

Сразу же после окончания работы



+

КАРТА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА КЛАДКИ СТЕН ИЗ БУТА И БУТОБЕТОНА

Предельные отклонения в размерах и положении при кладке стен из бута и бутобетона в соответствии с требованиями СНиП 3.03.01-87 не должны превышать:

1. Отклонения от проектных размеров:

- по толщине стен                                                                                       ± 20 мм;

- по отметкам опорных поверхностей                                                       -15 мм;

- по ширине простенков                                                                              -20 мм;

- по ширине проемов                                                                                  +20 мм;

- по смещению вертикальных осей оконных проемов от вертикали       20 мм;

- по смещению осей стен от разбивочных осей                                         15 мм.

2. Отклонения поверхностей и углов кладки от вертикали:

- на один этаж                                                                                                20 мм;

- на здание высотой более двух этажей                                                      30 мм.

3. Отклонения рядов кладки от горизонтали на 10 м длины стены        20 мм.

4. Неровности на вертикальной поверхности кладки,
обнаруживаемые при накладывании рейки длиной 2 м                                15 мм.

Лица, осуществляющие контроль качества

Операции, подлежащие контролю

Состав контроля

Способ контроля

Время контроля

Лица, привлекаемые к контролю

Актируемые работы

Производитель работ

Кладка стен из бута и бутобетона

Качество бута и бутобетона, раствора, арматуры, закладных деталей

Внешний осмотр, обмер, проверка паспортов и сертификатов

До начала кладки стен этажа

В случае сомнения - лаборатория



Правильность разбивки осей

С помощью стальной рулетки, метра

До начала кладки





Горизонтальные отметки обрезов кладки под перекрытие

С помощью нивелира, рейки, уровня

До установки плит перекрытий

Геодезист



Соосность вентиляционных каналов и герметизация вентиляционных блоков

Визуально, с помощью отвеса

После окончания кладки стен этажа



+

Армирование кладки

Правильность расположения арматуры, диаметр стержней и т.д.

Визуально, с помощью стального метра

До установки арматуры



+

Установка сборных железобетонных плит перекрытия

Опирание перекрытий на стены, заделка, анкеровка

Визуально, с помощью стального метра

После установки перекрытия



+

Антикоррозийное покрытие закладных частей

Толщина, плотность и сцепляемость покрытия

Визуально, с помощью толщиномера, граверного штихеля

До заделки

Лаборатория

+

Установка балконов

Заделка, отметка, уклон балконов

С помощью стального метра, уровня, 2-х метровой рейки

После установки балконов



+

Кладка стен из бута и бутобетона

Геометрические размеры кладки

С помощью стальной рулетки, метра

После выполнения каждых 10 м3 кладки





Вертикальность, горизонтальность и поверхность кладки

С помощью уровня, рейки, отвеса

В процессе и после окончания кладки стен этажа





Качество швов кладки

С помощью стального метра, 2-х метровой рейки

После выполнения каждых 10 м3 кладки





Разбивка и отметки низа проемов

С помощью стальной рулетки, нивелира, уровня

До начала кладки простенков





Вынос отметки + 1 м от чистого пола

С помощью нивелира

После окончания кладки этажа









Планировка квартир

Визуально

После начала кладки стен





Геометрические размеры помещений

С помощью стальной рулетки

После начала кладки стен





Установка перемычек

Положение перемычек, опирание, размещение, заделка

Визуально, с помощью стального метра

После установки перемычек



+

Установка лестничных площадок

Положение лестничных площадок, опирание, размещение, заделка

Визуально, с помощью стального метра

После установки площадок



+

Сварка закладных частей

Длина, высота, качество сварных швов

Визуально, простукиванием молотком

До антикоррозийного покрытия



+

Устройство звукоизоляции

Конструкция, качество исполнения

Визуально

Сразу же после окончания работы



+





© 2013 Ёшкин Кот :-)
