ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
52847-2007

Автомобильные транспортные средства

ТОРМОЗНЫЕ МЕХАНИЗМЫ

Технические требования и методы
стендовых испытаний



Москва

Стандартинформ

2008



Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 56 «Дорожный транспорт»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. № 489-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

ГОСТ Р 52847-2007

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Автомобильные транспортные средства

ТОРМОЗНЫЕ МЕХАНИЗМЫ

Технические требования и методы стендовых испытаний

Vehicles. Brake gears.
Technical requirements and machine testing methods

Дата введения - 2009-01-01

1 Область применения

Настоящий стандарт распространяется на колесные тормозные механизмы, предназначенные для автомобильных транспортных средств (далее - АТС), и устанавливает технические требования и методы их испытаний на инерционном стенде.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения

ГОСТ Р 41.13-99 (Правила ЕЭК ООН № 13) Единообразные предписания, касающиеся официального утверждения механических транспортных средств категорий М, N и О в отношении торможения

ГОСТ Р 41.90-99 (Правила ЕЭК ООН № 90) Единообразные предписания, касающиеся официального утверждения сменных тормозных накладок в сборе и накладок барабанных тормозов для механических транспортных средств и их прицепов

ГОСТ Р 52051-2003 Механические транспортные средства и прицепы. Классификация и определения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт замен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Технические требования

3.1 Тормозные механизмы должны соответствовать требованиям настоящего стандарта, ГОСТ Р 41.13, ГОСТ Р 41.90 и технической документации (далее - ТД), утвержденной в установленном порядке.

3.2 Срок службы тормозного механизма должен быть не менее срока службы АТС, для которого он предназначен, при соблюдении правил технического обслуживания и эксплуатации, изложенных в инструкции по эксплуатации на конкретное АТС. В течение пробега до капитального ремонта допускается замена комплектующих изделий, срок службы которых, установленный в технических условиях, менее срока службы АТС.

3.3 Гарантийный срок эксплуатации тормозного механизма должны быть не менее гарантийного срока эксплуатации АТС, для которого он предназначен.

4 Методы испытаний

4.1 Общие положения

4.1.1 Методы испытаний должны соответствовать требованиями ГОСТ Р 41.13, ГОСТ Р 41.90 и настоящего стандарта.

4.1.2 Тормозные механизмы подвергают следующим испытаниям:

- определению эффективности работы;

- оценке прочности.

4.1.3 Перед испытаниями тормозные механизмы проверяют на соответствие их габаритных и присоединительных размеров требованиям ТД.

4.2 Испытательное оборудование

4.2.1 Испытательное оборудование должно быть аттестовано в соответствии с требованиями ГОСТ Р 8.568.

4.2.2 Испытания проводят на инерционном динамометрическом стенде, оснащенном маховыми массами и аппаратурой для измерения (записи):

- тормозного момента (замедления);

- приводного усилия, действующего на тормозные колодки испытуемого тормозного механизма, или давления в гидравлическом или пневматическом приводе тормозного механизма;

- температуры тормозных накладок;

- частоты вращения тормозного диска (барабана), установленного на валу маховых масс;

- числа полных оборотов тормозного диска (барабана) до полной остановки при каждом торможении.

4.2.3 Погрешность измерений не должна превышать:

3 % - тормозного момента (замедления);

3 % - приводного усилия или давления в приводе;

3 % - температуры зоны трения;

1,5 % - частоты вращения.

4.2.4 Стенд должен обеспечивать проведение испытаний в следующих условиях:

- момент инерции вращающихся масс - не менее указанного в ГОСТ Р 41.90;

- регулируемую приводную силу, воздействующую на тормозные колодки, - не менее установленного значения усилия для органа управления тормозной системы базового АТС (50 кгс для АТС категорий М1 и 70 кгс - для АТС других категорий по ГОСТ Р 52051);

- частоту вращения вала в начале торможения - не менее частоты вращения оси колеса, соответствующей максимальной скорости АТС.

4.2.5 При использовании воздушного охлаждения тормозного механизма скорость воздушного потока должна быть не более 10 км/ч.

4.3 Приработка рабочих поверхностей накладок тормозных колодок

4.3.1 Перед испытаниями проводят приработку рабочих поверхностей накладок тормозных колодок до тех пор, пока не будет обеспечен контакт не менее 80 % рабочей поверхности каждой накладки с тормозным барабаном или не менее 90 % рабочей поверхности каждой накладки с тормозным диском.

4.3.2 Приработку рабочих поверхностей накладок тормозных колодок проводят путем чередующихся торможений с начальной скорости < 0,5Vмакс (максимальная скорость Vмакс - по ТД на АТС) до полной остановки. При этом приводная сила или давление в приводе должны обеспечивать установившееся замедление не более 5 м/с2. Температура накладок перед началом каждого торможения должна быть не более 100 °С.

Примечание - Допускается проводить приработку по инструкции предприятия-изготовителя.

4.4 Проверка эффективности работы тормозных колодок

4.4.1 В процессе испытаний вал с инерционными массами сначала разгоняют до заданной частоты вращения, а затем выполняют торможение при заданном приводном усилии (давлении в рабочем цилиндре тормозного механизма).

4.4.2 Характеристики эффективности тормозного механизма определяют как зависимости среднего тормозного момента и/или установившегося замедления от:

- тормозного усилия (давления) при заданной начальной скорости торможения;

- начальной скорости торможения при заданной приводной силе (давлении в приводе);

- температуры накладок.

4.4.3 Объем испытаний, порядок их проведения и определения характеристик эффективности работы тормозных механизмов АТС, а также критерии их оценки должны соответствовать требованиям ГОСТ Р 41.13 и ГОСТ 41.90.

4.5 Испытания по оценке прочности

4.5.1 Первый цикл испытаний состоит из серий последовательно повторяющихся торможений, выполняемых с начальной скорости, указанной в таблице 1, при давлении в тормозном приводе или приводном усилии, обеспечивающем установившееся замедление, указанное в таблице 1, при температуре накладок и диска (барабана) в начале торможения, не превышающей 100 °С. Общее число торможений - не менее 500.

Таблица 1

Категория транспортного средства по ГОСТ Р 52051

Начальная скорость, км/ч

Установившееся замедление*, м/с2

Удельная тормозная сила*

М1

80

5,8

-

М2

60

5,0

-

М3

60

5,0

-

N1

80

5,0

-

N2

60

5,0

-

N3

60

5,0

-

О (прицепы)

60

-

0,5

О (полуприцепы)

60

-

0,45

* Нормы эффективности торможения - по ГОСТ Р 41.13.

4.5.2 Второй цикл испытаний заключается в проведении серий следующих без перерыва торможений, которые начинают со скорости 0,8Vмакс, но не более 120 км/ч, до конечной скорости 0,4Vмакс при давлении в приводе или приводном усилии, обеспечивающем среднее замедление от 3 до 5 м/с2, до стабилизации температуры накладок (выполняют не менее 25 торможений). После каждой серии испытаний тормозной механизм охлаждают до температуры окружающей среды. Общее число серий - не менее пяти.

4.5.3 Третий цикл прочностных испытаний проводят аналогично первому циклу по 4.5.1.

4.5.4 После завершения испытаний проводят осмотр тормозного механизма и его деталей. На деталях, имеющих гарантированную прочность, не должно быть механических повреждений.

5 Оформление результатов испытаний

5.1 По результатам испытаний составляют протокол, в котором указывают идентификационные данные объекта испытаний и приводят значения измеренных параметров, графические зависимости и данные, характеризующие объект в процессе испытаний (вибрации, шум, дым), а также особенности внешнего вида деталей тормозного механизма до и после испытаний.

5.2 Рекомендуемая форма протокола приведена в приложении А.

Приложение А
(обязательное)

Форма протокола испытаний

Результаты испытаний по определению эффективности тормозного механизма

1 Объект испытаний _________________________________________________________

2 Результаты испытаний ______________________________________________________

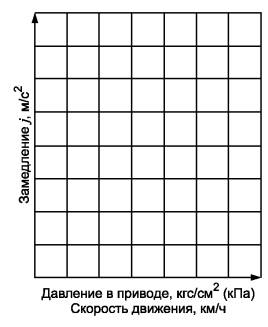

2.1 Эффективность торможения _______________________________________________

3 Замечания по внешнему виду после прочностных испытаний _____________________

___________________________________________________________________________

Испытатель __________________________

Дата ________________________________



Ключевые слова: автомобильные транспортные средства, колесные тормозные механизмы, ресурс, инерционный стенд
