ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
52161.2.31-2007
(МЭК 60335-2-31:2002)

БЕЗОПАСНОСТЬ БЫТОВЫХ И АНАЛОГИЧНЫХ
ЭЛЕКТРИЧЕСКИХ ПРИБОРОВ

Часть 2.31

Частные требования для воздухоочистителей
для кухо
нь

IEC 60335-2-31:2002

Household and similar electrical appliances -
Safety - Part 2-3
1: Particular requirements for range hoods
(MOD)

Москва

Стандартинформ

2008

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН ООО «ТЕСТБЭТ» на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 19 «Электрические приборы бытового назначения»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2007 г. № 332-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60335-2-31:2002 «Бытовые и аналогичные электрические приборы. Безопасность. Часть 2-31. Частные требования для воздухоочистителей для кухонь» (IEC 60335-2-31:2002 «Household and similar electrical appliances - Safety - Part 2-31: Particular requirements for range hoods», издание 4.1) путем внесения дополнительных требований, объяснение которых приведено во введении к настоящему стандарту.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5 ВЗАМЕН ГОСТ Р МЭК 60335-2-31-99

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

1 Область применения. 3

2 Нормативные ссылки. 4

3 Термины и определения. 4

4 Общие требования. 4

5 Общие условия испытаний. 4

6 Классификация. 4

7 Маркировка и инструкции. 4

8 Защита от доступа к токоведущим частям.. 5

9 Пуск электромеханических приборов. 5

10 Потребляемая мощность и ток. 5

11 Нагрев. 5

12 Свободен. 7

13 Ток утечки и электрическая прочность при рабочей температуре. 7

14 Динамические перегрузки по напряжению.. 7

15 Влагостойкость. 7

16 Ток утечки и электрическая прочность. 7

17 Защита от перегрузки трансформаторов и соединенных с ними цепей. 7

18 Износостойкость. 7

19 Ненормальная работа. 7

20 Устойчивость и механические опасности. 7

21 Механическая прочность. 7

22 Конструкция. 7

23 Внутренняя проводка. 8

24 Комплектующие изделия. 8

25 Подсоединение к источнику питания и внешние гибкие шнуры.. 8

26 Зажимы для внешних проводов. 8

27 Заземление. 8

28 Винты и соединения. 8

29 Воздушные зазоры, пути утечки и непрерывная изоляция. 8

30 Теплостойкость и огнестойкость. 8

31 Стойкость к коррозии. 9

32 Радиация, токсичность и подобные опасности. 9

Введение

Настоящий стандарт относится к группе стандартов, регламентирующих требования безопасности бытовых и аналогичных электрических приборов, состоящей из части 1 (ГОСТ Р 52161.1) - общие требования безопасности приборов, а также частей, устанавливающих частные требования к конкретным видам приборов.

Настоящий стандарт содержит нормы, правила и методы испытаний, которые дополняют, изменяют или исключают соответствующие разделы и (или) пункты ГОСТ Р 52161.1.

Стандарт применяют совместно с ГОСТ Р 52161.1.

Методы испытаний выделены курсивом.

Термины, применяемые в настоящем стандарте, выделены полужирным шрифтом.

Номера пунктов настоящего стандарта, которые дополняют разделы ГОСТ Р 52161.1, начинаются с цифры 101.

Изменение наименования раздела 3 вызвано необходимостью приведения в соответствие с ГОСТ Р 1.5-2004.

Текст изменения № 1 (2006) к международному стандарту МЭК 60335-2-31:2002 выделен сплошной вертикальной линией, расположенной справа от приведенного текста изменения.

В настоящем стандарте раздел «Нормативные ссылки» изложен в соответствии с ГОСТ Р 1.5-2004 и выделен сплошной вертикальной линией, расположенной слева от приведенного текста. В тексте стандарта соответствующие ссылки выделены подчеркиванием сплошной горизонтальной линией.

ГОСТ Р 52161.2.31-2007

(МЭК 60335-2-31:2002)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БЕЗОПАСНОСТЬ БЫТОВЫХ И АНАЛОГИЧНЫХ
ЭЛЕКТРИЧЕСКИХ ПРИБОРОВ

Часть 2.31

Частные требования для воздухоочистителей для кухонь

Safety of household and similar electrical appliances.
Part 2.3
1. Particular requirements for range hoods

Дата введения - 2009-01-01

1 Область применения

Этот раздел части 1 заменен следующим.

Настоящий стандарт устанавливает требования безопасности к электрическим воздухоочистителям (далее - приборам), предназначенным для установки над бытовыми кухонными плитами, плитками и аналогичными приборами для приготовления пищи, номинальным напряжением не более 250 В.

Примечание 101 - Приборы для приготовления пищи могут быть электрическими или могут работать на другом топливе, например на газе.

Насколько это возможно настоящий стандарт устанавливает основные виды опасностей приборов, с которыми люди сталкиваются внутри и вне дома. Стандарт не учитывает опасностей, возникающих в следующих случаях:

- безнадзорное использование приборов детьми или немощными лицами;

- игры детей с приборами.

Примечания

102 Следует учитывать, что:

- для приборов, использующих электростатические воздушные фильтры, применяют также требования ГОСТ Р МЭК 335-2-65;

- для приборов, предназначенных для использования в транспортных средствах, на борту кораблей, самолетов, могут быть необходимы дополнительные требования;

- во многих странах национальные органы здравоохранения, охраны труда и др. предъявляют к приборам дополнительные требования.

103 Настоящий стандарт не распространяется:

- на приборы, предназначенные для коммерческого использования [1];

- приборы, предназначенные для применения в местах, где преобладают особые условия, например коррозионная или взрывоопасная среда (пыль, пар или газ).

2 Нормативные ссылки

Этот раздел части 1 применяют, за исключением следующего.

Дополнение

ГОСТ Р МЭК 335-2-65-96 Безопасность бытовых и аналогичных электрических приборов. Дополнительные требования к электрическим приборам для очистки воздуха и методы испытаний (МЭК 60335-2-65:1996 «Бытовые и аналогичные электрические приборы. Безопасность. Часть 2-65. Частные требования для электрических приборов для очистки воздуха», MOD)

ГОСТ Р 52161.1-2004 (МЭК 60335-1:2001) Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования (МЭК 60335-1:2001 «Бытовые и аналогичные электрические приборы. Безопасность. Часть 1. Общие требования», MOD)

ГОСТ 7399-97 Провода и шнуры на номинальное напряжение до 450/750 В. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет ил и по ежегодно издаваемому указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

Этот раздел части 1 применяют, за исключением следующего.

3.101 воздухоочиститель для кухонь (range hood): Электромеханический прибор, предназначенный для сбора загрязненного воздуха над конфорочной панелью.

Примечание - Фильтруемый воздух может быть направлен обратно в помещение или удален из помещения.

4 Общие требования

Этот раздел части 1 применяют.

5 Общие условия испытаний

Этот раздел части 1 применяют, за исключением следующего.

5.10 Изменение

Приборы не подсоединяют к трубопроводу.

6 Классификация

Этот раздел части 1 применяют.

7 Маркировка и инструкции

Этот раздел части 1 применяют, за исключением следующего.

7.1 Дополнение

Приборы должны иметь маркировку на патроне лампы или около него максимальной потребляемой мощности сменных ламп освещения следующего содержания: «лампа макс... Вт».

Слово «лампа» может быть заменено символом

7.12 Дополнение

В инструкциях указывают следующее:

- требования к вентиляции комнаты, если воздухоочиститель для кухонь используют во время работы приборов, сжигающих газ или другие виды топлива (не применяют к приборам, которые только направляют воздух обратно в комнату);

- подробное описание метода и периодичности чистки;

- предупреждение о риске возникновения пожара, если чистку не проводят в соответствии с инструкциями;

- предупреждение: «Не допускайте возникновения факельного пламени под воздухоочистителем».

7.12.1 Дополнение

В инструкциях по установке указывают следующее:

- воздух не должен выходить в вытяжное отверстие, используемое для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам, которые только направляют воздух обратно в комнату);

- минимальное расстояние между опорной поверхностью на конфорочной панели для сосудов для приготовления пищи и самой нижней частью воздухоочистителя; если воздухоочиститель установлен над газовым прибором, то расстояние должно быть не менее 65 см, если в инструкциях по установке газовых конфорочных панелей специально указано большее расстояние, то его принимают во внимание;

- о необходимости выполнения правил отвода воздуха.

7.15 Дополнение

Маркировку максимальной потребляемой мощности осветительной лампы располагают таким образом, чтобы она была видна при замене лампы.

8 Защита от доступа к токоведущим частям

Этот раздел части 1 применяют, за исключением следующего.

8.2 Дополнение

После удаления съемных частей при обслуживании пользователем допускается прикасаться к изоляции внутренней проводки при условии, что она аналогична изоляции шнуров по ГОСТ 7399.

9 Пуск электромеханических приборов

Этот раздел части 1 не применяют.

10 Потребляемая мощность и ток

Этот раздел части 1 применяют.

11 Нагрев

Этот раздел части 1 применяют, за исключением следующего.

11.2 Замена

Встроенные приборы устанавливают в соответствии с инструкциями. Другие приборы крепят на вертикальную опору.

Прибор располагают над конфорочной панелью так, чтобы расстояние между самой нижней точкой воздухоочистителя и поверхностью конфорочной панели не превышало наименьшего значения, указанного в инструкциях. Вертикальную боковую стенку, проходящую до верха воздухоочистителя, располагают перпендикулярно к вертикальной опоре - на расстоянии 100 мм от одной из сторон воздухоочистителя. В качестве вертикальной опоры, боковой стенки и для монтажа встраиваемых кухонных приборов используют фанеру с поверхностью, окрашенной в черный матовый цвет, толщиной приблизительно 20 мм.

Если воздухоочиститель предназначен для установки над конфорочной панелью, имеющей четыре конфорки, конфорочная панель должна иметь два электрических элемента по 2 кВт, расположенных в ее задней части, и два электрических элемента по 1,5 кВт, расположенных в передней части панели.

Если воздухоочиститель предназначен для установки над конфорочной панелью, имеющей шесть конфорок, конфорочная панель должна иметь три электрических элемента по 2 кВт, расположенных в ее задней части, и три электрических элемента по 1,5 кВт, расположенных в передней части панели.

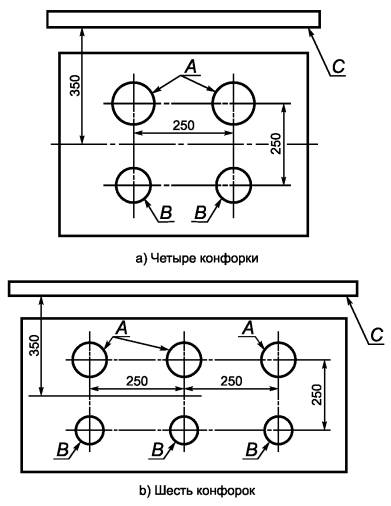

Расположение конфорочных панелей, используемых при испытаниях, приведено на рисунке 101. Конфорочные панели располагают в центре по отношению к воздухоочистителю.

А - электрическая конфорка на 2 кВт; В - электрическая конфорка на 1,5 кВт; С - вертикальная опора для воздухоочистителя

Рисунок 101 - Расположение для испытания на нагрев конфорочной панели

Сосуды с водой без крышек располагают на конфорках. Диаметр сосудов должен быть приблизительно равен диаметру конфорок. Вода нагревается до состояния сильного кипения.

Прибор также испытывают с неработающими конфорками.

11.7 Замена

Прибор работает до установившегося состояния.

11.8 Дополнение

Предельное значение превышения температуры не применяют к наружным частям кожуха и деревянным частям, если конфорка работает. Когда прибор испытывают с неработающими конфорками, то измеряют только превышение температуры наружных частей кожуха и деревянных частей. Предельное значение превышения температуры для древесины - не более 65 °С.

Примечание 101 - Превышение температуры, особенно патронов ламп, также определяют при выключенном двигателе вентилятора.

12 Свободен

13 Ток утечки и электрическая прочность при рабочей температуре

Этот раздел части 1 применяют.

14 Динамические перегрузки по напряжению

Этот раздел части 1 применяют.

15 Влагостойкость

Этот раздел части 1 применяют.

16 Ток утечки и электрическая прочность

Этот раздел части 1 применяют.

17 Защита от перегрузки трансформаторов и соединенных с ними цепей

Этот раздел части 1 применяют.

18 Износостойкость

Этот раздел части 1 не применяют.

19 Ненормальная работа

Этот раздел части 1 применяют, за исключением следующего.

19.1 Дополнение

Приборы также испытывают по 19.101.

19.13 Дополнение

В течение испытания по 19.101 температура обмоток двигателя не должна превышать значений, приведенных в таблице 8. После испытания прибор не должен быть деформирован до разрушения на части.

19.101 Прибор работает над конфорочной панелью, как указано в разделе 11, но без сосудов и только с двумя работающими конфорками, расположенными в задней части панели.

20 Устойчивость и механические опасности

Этот раздел части 1 применяют, за исключением следующего.

20.2 Дополнение

Фильтры рассматривают как съемные части.

21 Механическая прочность

Этот раздел части 1 применяют.

22 Конструкция

Этот раздел части 1 применяют, за исключением следующего.

22.8 Замена

Для приборов, имеющих отделения, доступ к которым возможен только при обслуживании пользователем, электрические соединения должны быть закреплены таким образом, чтобы их не приходилось вытягивать при чистке или других видах обслуживания пользователем.

Соответствие требованию проверяют осмотром и следующим испытанием.

Съемные части удаляют. При этом не должно возникать вероятности захвата электропроводки, к которой возможно прикоснуться таким образом, что соединения подвергнутся нежелательным нагрузкам.

В случае сомнений электропроводку подвергают растяжению силой 10 Н без толчков, приложенной три раза подряд в наиболее неблагоприятных направлениях, возможных при обслуживании пользователем. При этом не должно наблюдаться существенного смещения в соединениях.

Примечание 101 - Промежуточные шнуры, которые разъединяют перед чисткой или обслуживанием пользователем, не испытывают.

22.101 Приборы должны быть сконструированы так, чтобы их можно было прочно крепить на стене или другой опоре. Кронштейны и другие элементы аналогичного назначения должны быть изготовлены из металла, не подверженного ползучести или деформации.

Соответствие требованию проверяют осмотром.

Примечание - Шлицы в виде замочной скважины, крюки и аналогичные средства, не имеющие дополнительных средств для предохранения прибора от неумышленного снятия с опоры, не рассматривают как адекватные средства для надежного крепления прибора.

22.102 Приборы должны быть сконструированы так, чтобы части, подверженные накоплению осадков жира, могли быть очищены.

Соответствие требованию проверяют осмотром.

Примечание - Части, расположенные за фильтром, не рассматривают как части, требующие чистки.

23 Внутренняя проводка

Этот раздел части 1 применяют.

24 Комплектующие изделия

Этот раздел части 1 применяют.

25 Подсоединение к источнику питания и внешние гибкие шнуры

Этот раздел части 1 применяют.

26 Зажимы для внешних проводов

Этот раздел части 1 применяют.

27 Заземление

Этот раздел части 1 применяют, за исключением следующего.

27.1 Дополнение

Металлические части, доступные при обслуживании пользователем, рассматривают как доступные металлические части.

28 Винты и соединения

Этот раздел части 1 применяют.

29 Воздушные зазоры, пути утечки и непрерывная изоляция

Этот раздел части 1 применяют, за исключением следующего.

29.2 Дополнение

Окружающая микросреда имеет степень загрязнения 3, если изоляция не ограждена или не расположена так, чтобы было маловероятным загрязнение ее в течение нормальной эксплуатации прибора.

30 Теплостойкость и огнестойкость

Этот раздел части 1 применяют, за исключением следующего.

30.1 Дополнение

Испытание давлением шарика проводят на открытых частях прибора с нижней стороны при температуре не менее 105 °С.

30.2.2 Не применяют.

30.101 Приборы не должны содержать деталей из горючих материалов, способствующих распространению и поддержанию пламени, создаваемого плитой, расположенной под воздухоочистителем.

Соответствие требованию проверяют следующим образом.

Фильтры из неметаллических материалов, предназначенные для улавливания жира, должны соответствовать требованиям к материалу категории FH3, то есть скорость распространения пламени не должна превышать 40 мм/мин*, кроме тех случаев, когда толщина образца та же, что и у фильтра.

Примечание 1 - В течение испытания может понадобиться закрепить образец.

Рассеиватели света и наружные воздуховоды, имеющие общую массу не более 0,35 кг, испытывают на горение по [2] при температуре 550 °С. Испытанию раскаленной проволокой не подвергают части из материала категории не менее НВ40 в соответствии с [2] при условии, что толщина испытуемых образцов должна быть не более соответствующей части прибора.

Другие доступные части кожуха подвергают испытанию игольчатым пламенем по ГОСТ Р 52161.1 (приложение Е).

Внутренние воздухопроводы и части внутри них, такие как вентиляторы, подвергают испытанию игольчатым пламенем по ГОСТР 52161.1 (приложение Е), при этом капли материала не принимают во внимание.

Примечание 2 - Жировые фильтры не подвергают этому испытанию.

31 Стойкость к коррозии

Этот раздел части 1 применяют.

32 Радиация, токсичность и подобные опасности

Этот раздел части 1 применяют.

Приложения части 1 применяют.

Текст, подчеркнутый сплошной горизонтальной линией, введен взамен ссылки на ИСО 9779:1994.

Библиография

[1] МЭК 60335-2-99:2003     Бытовые и аналогичные электрические приборы. Безопасность. Часть 2-99. Частные требования для коммерческих электрических воздухоочистителей

[2] МЭК 60695-2-11:2000     Испытание на пожароопасность. Часть 2-11. Методы испытания с использованием раскаленной проволоки. Метод испытания на воспламеняемость с использованием раскаленной проволоки для конечных изделий

[3] МЭК 60695-11-10:1999   Испытание на пожароопасность. Часть 11-10. Виды испытательного пламени. Методы испытаний с использованием горизонтального и вертикального пламени мощностью 50 Вт



Ключевые слова: безопасность, воздухоочистители для кухонь, методы испытаний
