НОРМАЛИ
ПЛАНИРОВОЧНЫХ ЭЛЕМЕНТОВ
ЖИЛЫХ И ОБЩЕСТВЕННЫХ
ЗДАНИЙ

ЛЕЧЕБНЫЕ ЗДАНИЯ. БОЛЬНИЦЫ

Выпуск НП 6.1.1.6-82

ОТДЕЛЕНИЯ ФУНКЦИОНАЛЬНОЙ
ДИАГНОСТИКИ



МОСКВА СТРОЙИЗДАТ 1987



Содержатся основные требования к проектированию отделений функциональной диагностики, представлены функциональные зоны, схема взаимосвязи помещений, номенклатура оборудования и мебели, карта отделочных работ, габаритные схемы основных помещений и примеры планировок отделений функциональной диагностики. Планировочные схемы отделения составлены применительно к основным конструктивным схемам.

Для архитекторов и инженерно-технических работников проектных организаций.

Серия нормалей планировочных элементов жилых и общественных зданий разрабатывается в развитие норм проектирования в соответствии со СНиП. Ведущие организации по разработке темы: ЦНИИЭП жилища и ЦНИИЭП учебных зданий. В разработке серии нормалей принимают участие ЦНИИЭП комплексов и зданий культуры, спорта и управления им. Б.С. Мезенцева, ЦНИИЭП лечебно-курортных зданий, ЦНИИЭП граждансельстрой, КиевЗНИИЭП, ТбилЗНИИЭП, Гипонииздрав, МНИИТЭП ГлавАПУ Москвы.

Методическое руководство авторским коллективом по разработке серии нормалей и общее редактирование осуществляет канд. архит. Е.С. Раева (сектор методологии типового проектирования жилища ЦНИИП жилища).

Выпуск НП 6.1.1.6-82 разработан институтом Гипронииздрав (директор А.Н. Голощапов, главный инженер А.В. Иванов, начальник отдела медицинской технологии и комплексного оснащения А.Л. Ганзбург, главный инженер отдела М.Г. Парафенюк).

Руководитель темы - инж. С.М. Козаков. Авторы выпуска НП 6.1.1.2-82 - инженеры технологи Т.С. Большакова, В.Н. Верхососов, С.М. Козаков, Т.А. Лукина, Т.П. Огнева, Г.А. Савищенко, Л.Е. Синицина, Е.Я. Страхова, канд. архит. В.А. Матросов. Графическое и техническое оформление техников Е.А. Матросова, О.Б. Новикова.

Нормали одобрены научно-техническим советом Гипронииздрава 26 февраля 1981 г. (протокол № 24), утверждены Минздравом СССР 25 декабря 1981 г. и одобрены Госгражданстроем 26 января 1982 г. (приказ № 23).

ВВЕДЕНИЕ

Цель разработки нормалей - внедрение в проектирование и строительство прогрессивных функциональных и технических решений, а также совершенствование процесса проектирования. Нормали являются частью общей системы типизации, унификации и стандартизации в жилищно-гражданском строительстве. Они содержат исходные нормативы, справочные данные, а также конкретные рекомендации, подготовленные на основе действующих норм проектирования и государственных стандартов в развитие глав СНиП. Нормали служат пособием по проектированию жилых и общественных зданий и издаются отдельными выпусками по видам и типам зданий или по основным группам помещений отдельных типов зданий.

Публикуемая Стройиздатом серия нормалей основных планировочных элементов состоит из следующих разделов:

1. Жилые здания.

2. Здания учебно-воспитательного назначения.

3. Торговые здания и предприятия общественного питания.

4. Предприятия хозяйственно-бытового и коммунального обслуживания.

5. Здания зрелищного, культурно-просветительного назначения и спортивные сооружения.

6. Здания лечебно-оздоровительного назначения и массового отдыха.

7. Здания научно-исследовательских институтов, проектных организаций, административные здания.

8. Здания санаторно-курортного назначения.

9. Функциональные объемно-планировочные элементы жилых и общественных зданий.

При разработке нормалей за основу приняты действующие нормативные документы, требования и условия, которые определяют объемно-планировочные решения и параметры нормализуемых помещений, элементов и оборудования: нормы проектирования отдельных видов жилых и общественных зданий в соответствии с главами СНиП; санитарные и противопожарные нормы проектирования зданий (СНиП и СН); государственные стандарты мебели и оборудования; единая модульная система в строительстве (ЕМС); правила техники безопасности, относящиеся к оборудованию зданий; общесоюзный каталог индустриальных изделий; действующие каталоги и рекомендации по типам и габаритам технологического, санитарно-технического и электротехнического оборудования, встроенной и передвижной мебели.

Степень нормализации планировочных элементов жилых и общественных зданий устанавливается в соответствии с функциональным назначением данного помещения. Предусматриваются три степени нормализации.

Первая степень нормализации объемно-планировочных элементов применяется для помещений со строго определенным технологическим процессом, с применением стационарного оборудования, для чего должен быть установлен оптимальный вариант планировки. В этом случае нормализуется все помещение в целом (оборудование, мебель, основные функциональные зоны и планировочное решение). Например, санитарные узлы в жилых домах, школьные классы, спортивные залы, больничные палаты, операционные.

Вторая степень нормализации распространяется на помещения с функциональным и технологическим процессом, допускающим варианты планировки и соответственно различные габариты помещений. При этом нормализуются функциональные зоны и даются различные примеры планировки помещений. Например, комнаты и кухни в жилых домах, зрительные залы, лечебные кабинеты в больницах и т.п.

Третья степень нормализации объемно-планировочных элементов относится к помещениям, в которых функциональный процесс не имеет строгой определенности. Нормируется только площадь помещения. Здесь целесообразны нормализация оборудования и мебели, а также варианты планировки помещений, например, фойе в клубах и кинотеатрах, помещения для дневного пребывания больных в больнице, гостиные и поэтажные холлы в гостиных.

Состав нормалей в зависимости от принятой степени нормализации может быть полным или неполным. В полный состав нормалей объемно-планировочных элементов входят: схема функциональной взаимосвязи помещений (в соответствии с общей объемно-планировочной структурой зданий); нормативные исходные данные; антропометрические и эргономические данные; номенклатура мебели и оборудования (с ссылками на соответствующие ГОСТы, ТУ, каталоги); типы и габариты мебели (передвижной и встроенной) и оборудования (технологического, санитарно-технического, электротехнического) со схематическими чертежами и размерами; основные функциональные зоны (планы, разрезы или развертки с размещением мебели и оборудования); функциональные или технологические габаритные схемы помещений (или объемно-планировочных элементов) с расположением оборудования и мебели, указанием их размеров и минимальных нормативных расстояний между предметами мебели и оборудования.

При первой степени нормализации объемно-планировочного элемента или при необходимости проектирования и эксплуатации данного помещения с учетом специфики разрабатываются также разделы: планировочные схемы помещений (применительно к основным конструктивным системам и унифицированным модульным параметрам); схемы расположения элементов инженерного оборудования помещений (санитарно-технического, электротехнического, слаботочного, технологического); требования к отделке помещений; примеры планировки групп помещений или фрагментов зданий.

На габаритных схемах указываются две категории размеров: размеры элементов оборудования и отдельные твердо установленные параметры; минимальные размеры со знаком ³ (более или равно).

На схемах планировки помещений, разработанных применительно к основным конструктивным системам, указаны унифицированные модульные параметры с учетом опыта проектирования и рекомендации научно исследовательских институтов.

При разработке планировочных схем учтено указание СНиП о предпочтительном применении размеров продольных и поперечных шагов, кратных наиболее крупным из установленных производных модулей 60М и 30М (600 и 300 см). Применение модуля 6М (60 см) допускается до 720 см, а модуля 3М (30 см) - до 360 см (при обосновании до 720 см).

Размеры на чертежах указаны в см. Нумерация помещений на габаритных схемах и примерах планировки дана по табл. 13 СНиП II-69-78.

Для маркировки выпусков нормалей приняты следующие буквенные и цифровые обозначения: НП - нормали планировочные; первая цифра - порядковый номер главы, охватывающей ряд зданий, которые объединяют по однородным функциональным признакам; вторая - порядковый номер раздела, включающего определенный вид зданий; третья цифра - тип здания (сооружения); четвертая - группа основных помещений в данном типе здания; после дефиса указан год утверждения нормалей. Например, маркой НП 6.1.1.6-82 обозначено: НП - нормали планировочные; 6 - нормали основных помещений зданий лечебно-оздоровительного назначения и массового отдыха; 6.1 - помещения лечебных зданий; 6.1.1. - больницы; 6.1.1.6 - отделение функциональной диагностики, 82 - год утверждения. Внутри каждого выпуска нормалей листы с чертежами и текстом имеют свои порядковые номера.

Нормали НП 6.1.1.6.-82 «Отделение функциональной диагностики» входят в состав серии нормалей планировочных элементов жилых домов и общественных зданий. Нормали являются пособием по проектированию отделений функциональной диагностики больниц и поликлиник. Планировочные решения рассчитаны в основном на обычные условия строительства во II и III климатических районах СССР и подрайоне IВ. Нормалями предусматривается применение планировочных решений для полносборного строительства зданий каркасно-панельной конструкции.

При разработке нормалей учитывались следующие общие условия: габариты человека и групп людей в различных условиях; функциональные и технологические процессы, связанные с трудовыми функциями человека, а также с работой механизмов и оборудования; требования видимости; санитарно-гигиенические нормы площади; каталоги и рекомендации по типам и габаритам технологического, санитарно-технического оборудования и передвижной мебели; противопожарные требования к ширине и длине эвакуационных путей (коридоров, проходов, лестниц, дверей); правила техники безопасности при размещении технологического и специального оборудования.

За основу приняты действующие нормативные документы, правила и инструкции.

ОСНОВНЫЕ ТРЕБОВАНИЯ К ПРОЕКТИРОВАНИЮ

Задачей отделения функциональной диагностики является проведение исследований органов и систем человеческого организма с целью получения необходимых данных для диагностики и лечения. Объем и виды исследований, состав кабинетов и их оснащение определяются в зависимости от профиля и мощности лечебно-профилактического учреждения и устанавливаются заданием на проектирование.

Отделение функциональной диагностики больницы должно иметь удобную транспортную связь со всеми палатными отделениями стационара, а также с приемным отделением. Кабинеты отделения функциональной диагностики целесообразно группировать по исследуемым системам человеческого организма - сердечной, сосудистой, дыхательной, нервной.

При расстановке мебели и оборудования в кабинетах функциональной диагностики, обслуживающих больных стационара, должна быть обеспечена возможность ввоза больного на каталке (в поликлинических условиях это требование исключается). Кабинеты функциональной диагностики должны быть оборудованы устройствами защитного и рабочего заземления.

В помещениях кабинета термодиагностики необходимо предусматривать кондиционирование воздуха с температурой 21 ± 1 °С и влажностью 40 - 70 %. При этом скорость циркуляции воздуха должна быть в пределах 0,1 - 0,5 м/с. В процедурной не должны находиться интенсивные источники инфракрасного излучения. На окнах необходимо предусматривать светозащитные шторы.

НАЗНАЧЕНИЕ ОСНОВНЫХ ПОМЕЩЕНИЙ

Кабинет электрокардиографии, векторкардиографии предназначен для исследования сердца путем регистрации возникающих в нем биоэлектрических явлений (электрокардиография) и изменений во времени и направления в пространстве электродвижущей силы (векторкардиография).

Кабинет фонокардиографии, баллистокардиографии используется для исследования сердечно-сосудистой системы путем регистрации звуковых явлений, вызванных деятельностью сердца (фонокардиография) и механических движений тела человека, обусловленных сердечными сокращениями и движением крови по крупным сосудам (баллистокардиография).

Кабинет для исследования периферического кровообращения служит для определения функционального состояния периферических кровеносных сосудов.

Кабинет определения основного обмена применяется для исследования процесса превращения веществ (и энергии) в организме методом измерения объема поглощенного кислорода (или смеси воздуха с кислородом) при условии полного мышечного покоя и теплового комфорта.

Кабинет спирографии предназначен для исследования органов дыхания путем измерения и регистрации дыхательных объемов. Здесь же проводятся диффузиометрия, кашнография и оксигемография, заключающиеся в следующем:

диффузиометрия - определение с помощью газоанализатора диффузионной способности легких - количества газа, проходящего из альвеол в капилляры, путем измерения содержания этого газа во вдыхаемой и выдыхаемой смеси;

капнография - непрерывное измерение и регистрация с помощью газоанализатора (капнографа) количества углекислоты в газовой смеси при определении газового состава дыхательных смесей и крови;

оксигемография - регистрация с помощью оксигемографа насыщения крови кислородом при определении газового состава крови.

Кабинет электроэнцефалографии (реоэнцефалографии) служит для исследования функций головного мозга путем регистрации возникающих в нем электрических потенциалов (электроэнцефалография), измерения и записи изменений его полного электрического сопротивления при пропускании тока высокой частоты и малой силы (реоэнцефалография) и выявление патологических процессов в головном мозге ультразвуковым методом (эхоэнцефалография). Для проведения электроэнцефалографии необходимо предусматривать свето-, звукоизолированную кабину, защищенную от электромагнитных помех, в которой размещается обследуемый больной.

Кабинет миографии (электромиографии) предназначен для исследования мышц путем регистрации их биоэлектрической активности.

Кабинет электрогастрографии используется для исследования желудка путем записи возникающих в нем биопотенциалов. Кабинет радиотелеметрии применяется для исследования пищеварительного тракта (расщепление белков, жиров и углеводов) путем регистрации сигналов миниатюрных радиопередатчиков (радиокапсул) при прохождении их (передатчиков) по пищеварительному тракту. Кабинет гастроскопии1 с помещением для подготовки больного служит для исследования желудка путем осмотра его внутренней поверхности с помощью гастроскопа, вводимого через рот по пищеводу.

1 Габаритная схема кабинета гастроскопии с добавлением наркозно-дыхатсльной аппаратуры [на габаритной схеме (см. лист 7) показано пунктиром] может быть использована при организации кабинета бронхоскопии, который предназначен для исследования бронхолегочной системы путем осмотра ее внутренней поверхности с помощью бронхоскопа, вводимого через рот по трахее.

Кабинет цистоскопии2 предназначен для исследования мочевого пузыря путем непосредственного осмотра его полости с помощью цистоскопа, вводимого через мочеиспускательный канал.

Кабинет ректороманоскопии и колоноскопии2 используется для исследования прямой и сигмовидной кишок путем осмотра их внутренней поверхности с помощью ректороманоскопа (или колоноскопа), позволяющего осматривать весь толстый кишечник.

Кабинет лапароскопии2 предназначен для исследования брюшной полости и находящихся в ней органов путем их осмотра с помощью лапароскопа. Лапароскопия является хирургической операцией (с диагностической целью). В операции участвуют врач и две медсестры.

2 Эндоскопические кабинеты включаются в структуру диагностических отделений стационаров и поликлиник или выделяются в самостоятельное отделение, в котором также должны предусматриваться общие помещения (кабинет заведующего, кабинет врача, комната старшей медицинской сестры и др.). Эндоскопические кабинеты включены в данный выпуск нормалей и показаны в примере планировки как иллюстрация размещения их в виде самостоятельной секции (блока), так как по СНиП II-69-78 они нормируются в составе помещений отделения функциональной диагностики.

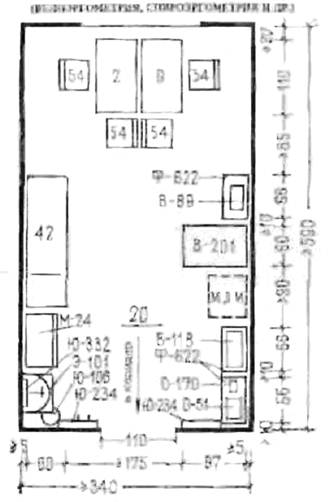

Кабинет для проведения тестов с физической нагрузкой (велоэргометрия, спироэргометрия и др.) служит для исследования показателей вентиляции легких, механики дыхания, газообмена, деятельности сердечнососудистой системы при дозированной физической нагрузке с помощью специальных приборов - эргометров различной конструкции (ступеньки Мастерса, велосипедный эргометр, ручной эргометр, третбан и др.).

Кабинет термодиагностики используется для выявления с помощью тепловизионной аппаратуры патологических процессов путем исследования тепловых полей поверхности тела человека,



№ п. п.

Индекс и номер оборудования1

Наименование оборудования

Тип, марка

Габаритные размеры (длина, ширина, высота), мм

Масса, кг

Электротехнические данные

ГОСТ, ОСТ, ТУ, МРТУ, завод-изготовитель или номер рабочих чертежей

напряжение, В

число фаз

потребляемая мощность, кВт

1

2

Стол врача

-

1100´630´740

30

-

-

-

Инд. ОН-7-301/1; проект № МОН-404-01; Североосетинское производственное мебельное объединение «Казбек», г. Орджоникидзе

2

9

Стол медицинской сестры

-

1100´630´740

30

-

-

-

Инд. ОН-7-301/2; проект № МОН-404-12; Североосетинское производственное мебельное объединение «Казбек», г. Орджоникидзе

3

10

Стол палатный

-

850´630´740

15

-

-

-

Инд. ОН-7-301/3; проект № МОН-404-03; Североосетинское производственное мебельное объединение «Казбек», г. Орджоникидзе

4

20

Тумбочка прикроватная

-

475´400´740

13,2

-

-

-

Инд. ОН-7-301/5; проект № МОН-404-05; Североосетинское производственное мебельное объединение «Казбек», г. Орджоникидзе

5

24

Стул винтовой

-

D = 320; H = 400 - 545

4,6

-

-

-

ТУ 46-22-693-76; Касимовский завод «Зооветоборудование», Рязанская обл.

6

34

Стул медицинский рабочий

С-6

B = 400; H = 445

9

-

-

-

ТУ 78 УССР 92-72; фондодержатель - В/О «Союзмедтехника»

7

42

Кушетка смотровая

-

1850´600´500

8

-

-

-

Инд. ОН-7-301/12; Североосетинское производственное мебельное объединение «Казбек», г. Орджоникидзе

8

54

Стул полумягкий

-

430´470´770

4,8

-

-

-

Инд. ОН-7-301/7; проект МОН-404-01; Черкасская мебельная фабрика

9

57

Шкаф для книг

-

800´378´1717

65

-

-

-

Инд. ОН-4-730/4; Североосетинское производственное мебельное объединение «Казбек», г. Орджоникидзе

10

58

Ширма четырехстворчатая

-

2000´1600

5

-

-

-

Инд. ОН-7-487/11; предприятия Министерства лесной и деревообрабатывающей промышленности СССР

11

345

Кровать металлическая односпальная

ОД-2

1900´700´(880 - 980)

35

-

-

-

ОСТ 14.9-74; Бутовское ПО «Металлист» Московской обл.

12

А-28

Стерилизатор сухожаровый

СС-200М

620´530´685

45

220

1

1,8

Одесское объединение «Медлаборатортехника»

13

В-1

Осциллограф артериальный портативный

ОГАФ-026

295´210´200

7

220

1

0,03

ТУ 64-1-695-76; Ленинградское ПО «Красногвардеец»

14

В-3

Фонокардиограф

Фонокард ФКГ-1Ф-3

206´380´295

10

220

1

0,06

ТУ 64-1-1202-80; Ленинградское ПО «Красногвардеец»

15

В-8

Комплекс аппаратуры для передачи электрокардиограмм по телефонному каналу (к электрокардиографу ЭК1Т-03)

«Связь-МТ» (комплекс «Салют»)

-

-

-

-

-

ТУ 92-337-77; фондодержатель - В/О «Союзмедтехника»

В-8А

Электрокардиофон

240´210´70

2,5

-

-

-

То же

В-8Б

Электроприемник

200´140´70

2

200

1

0,03

»





№ п. п.

Индекс и номер оборудования1

Наименование оборудования

Тип, марка

Габаритные размеры (длина, ширина, высота), мм

Масса, кг

Электротехнические данные

ГОСТ, ОСТ, ТУ, МРТУ, завод-изготовитель или номер рабочих чертежей

напряжение, В

число фаз

потребляемая мощность, кВт

16

В-9

Весы медицинские

РП-150-МГ

500´515´1300

38

-

-

-

ТУ 25-06-1307-76; Орехово-Зуевский завод «Прибордеталь»

17

В-10

Векторэлектрокардиоскоп

ВЭКС-02

490´250´375

36

127/220

1

0,09

ТУ 64-1-3401-79. Московский завод электромедицинской аппаратуры «ЭМА»

18

В-16

Эхокардиоскоп

«Экран-1»

530´410´196

9

220

1

0,05

ТУ ОНР.539.070-79, фондодержатель - В/О «Союзмедтехника»

19

В-20

Ростомер складной для взрослых

9РМ-1

530´420´2200

12

-

-

-

ТУ 213 УССР 7-79; Киевский завод деревянных протезных полуфабрикатов

20

В-21

Электрогастограф

ЭГС-4М

350´280´180

12

127/220

1

0,03

ТУ 64-1-1980-78; Московский завод электромедицинской аппаратуры «ЭМА»

21

В-22

Оксигемограф

Модель 036М

210´325´290

16

127/220

1

0,25

ТУ 64-1-1341-77; Ленинградское ПО «Красногвардеец»

22

В-24

Электроэнцефалограф переносный 4-канальный

ЭЭГП4-02

59

220

1

0,12

ТУ 64-1-1072-77; НПО радиоэлектронной медицинской аппаратуры «РЭМА», г. Львов

В-24А

Электроэнцефалограф

-

780´430´233

35

-

-

-

То же

В-24Б

Тележка

-

846´451´539,5

12

-

-

-

»

23

В-25

Аппаратура

«Фермент-2МТ»

100

220

1

0,01

ТУ 4-76 ШГ1.300.001; фондодержатель - В/О «Союзмедтехника»

В-25А

Устройство приемно-анализирующее и регистрирующее

-

730´365´432

70

-

-

-

То же

В-25Б

Устройство тарировочное

-

485´356´421

18

-

-

-

ТУ 4-76 ШГ 1.300.001; фондодержатель - В/О «Союзмедтехника»

В-25В

Устройство хлорирующее

-

232´124´154

2,5

-

-

-

То же

В-25Г

Устройство антенное

-

1110´42´250

1

-

-

-

»

24

В-27

Газоанализатор углекислого газа малоинерционный

ГУМ-2

750´520´980

80

220

1

0,1

ТУ 64-1-2563-72; фондодержатель - В/О «Союзмедтехника»

25

В-30

Спирометр водяной

«Спиро-1-8В»

430´295´417

5

-

-

-

ТУ 64-1-458-79; НПО «Медфизприбор», Казань

26

В-46

Оксигемометр комбинированный

Модель 057

240´195´210

8

127/220

1

0,2

ТУ 64-1-1054-77; Ленинградское ПО «Красногвардеец»

27

В-55

Приставка сфигмографическая

Модель 064

167´84´60

2,5

-

-

-

ТУ 64-1-2308-77; Ленинградское ПО «Красногвардеец»

28

В-60

Датчик баллистокардиографический (Баевского)

-

286´102´98

1

127/220

1

0,02

ТУ 64-1-2487-77; Киевский экспериментальный завод медицинских изделий

29

В-79

Эхоэнцефалоскоп

ЭЭС-11

445´653´1100

Со столом 80; без стола 30

220

1

0,25

ТУ 64-1-339-77; Московский завод электромедицинской аппаратуры «ЭМА»

30

В-83

Экспресс-анализатор электрокардиограмм

ЭАК-2

840´620´950

130

220 или 127

1

0,11

ЯВ.2.893.025; фондодержатель - В/О «Союзмедтехника»

31

В-85

Пневмотахометр без приставки

ПТ-2

100´130´150

5

-

-

-

ТУ 64-1-1608-78; Киевское ПО «Медаппаратура»





№ п. п.

Индекс и номер оборудования1

Наименование оборудования

Тип, марка

Габаритные размеры (длина, ширина, высота), мм

Масса, кг

Электротехнические данные

ГОСТ, ОСТ, ТУ, МРТУ, завод-изготовитель или номер рабочих чертежей

напряжение, В

число фаз

потребляемая мощность, кВт

32

В-88

Прибор «Метатест-1»

-

1500´770´1795

40

220

1

0,06

ТУ 64-1-3167-79; Киевское ПО «Медаппаратура»

33

В-89

Спирограф открытого типа переносной, с дистанционной записью

«СПИРО--2-25Д»

433´450´800

32

127/220

1

0,03

ТУ 64-1-94-79 Киевское ПО «Медаппаратура»

34

В-102

Электромиограф

ЭМГ4-03

714´625´1415

160

220

1

0,6

ТУ ТЕЗ.1293.035; НПО радиоэлектронной медицинской аппаратуры «РЭМА», Львов

35

В-105

Газоанализатор переносный на кислород (оксианализатор)

ММГ-7

321´239´126

7

127/220

1

0,02

ТУ 64-1-1179-79; Киевское ПО «Медаппаратура»

36

В-107

Реограф 4-канальный на транзисторах

4-РГ1М

342´100´200

7

220

1

0,005

ТУ 42-2-351-79; Экспериментально-производственные мастерские АМН СССР

37

В-108

Реоплетизмограф

РПГ2-02

300´247´112

4,5

220

1

0,01

ТУ 42-2-169-78; фондодержатель - В/О «Союзмедтехника»

38

В-116

Электрокардиограф двухканальный с тепловой записью

ЭК2Т-02

560´224´233

20

220

1

0,1

ТУ 64-1-3057-78; Ленинградское ПО «Красногвардеец»

39

В-118

Электрокардиограф шестиканальный с тепловой записью

ЭК6Т-02

560´384´235

30

220

1

0,14

То же

40

В-120

Электрокардиограф универсальный

ЭК1Т-0.3М

270´200´100

4,5

127/220 или 12

1

0,025

ТУ 92-299-76; фондодержатель - В/О «Союзмедтехника»

41

В-121

Эхотахокардиограф

«Ритм-ЭТК-03»

222´218´150

6

220

1

0,01

ТУ ОНР.539.067-79; Ленинградский опытно-экспериментальный завод ВНИИ ТВЧ

42

В-126

Тепловизор «Рубин-2»

1200´1570´1440

70

220

1

0,1

ТУ 3-3.1506-77. Азовский оптико-механический завод

В-126А

Штатив с оптической головкой

832´830´1680

32,5

То же

В-126Б

Блок регистрации

460´350´150

16,8

»

43

В-135

Поликардиоанализатор

ПКА-5-01 с Контроль-1МА»

490´361´135

19

220

1

0,15

Киевский завод «Радиоприбор»

44

В-172

Индикатор потока крови

ИКП-1 «Кобра»

290´80´132

3,5

220

1

0,5

Фондодержатель - В/О «Союзмедтехника»

45

В-201

Велоэргометр

ВЭ-02

2320´600´1400 (с кушеткой)

145

220

1

0,03

ТУ ВЭ 02.00.00; Головное предприятие № 6 Киевского ПО «Авторемонт»

790´600´1400 (без кушетки)

46

В-370

Электротермометр медицинский (с датчиками)

ТПЭМ-1

133´90´62

2

-

-

-

ТУ 64-1-328-76; Казанский медико-инструментальный завод

47

Г-5

Кресло гинекологическое с гидравлическим приводом

КГ-2

(1040 - 1606)´(920 - 1193)´(895 - 1640)

105

-

-

-

ТУ 64-787-77; Досчатинский завод медоборудования, Горьковская обл.

48

Л-89

Капилляроскоп

М-70А

L = 200; D = 130; H = 330

2,8

220 или 127

1

0,045

ТУ 64-1-1016-78; Загорский оптико-механический завод, Московская обл.

49

Л-142

Электростимулятор лабораторный

ЭСЛ-2 (Импульс-2)

360´300´200

9,5

220

1

0,03

ТУ 4ЕХ2.893.014 МРП; фондодержатель - В/О «Союзмедтехника»

50

Л-202

Надстройка подвесная с раздвижными стеклами

-

1100´250´504

35

-

-

-

Инд. ОН-7-302/7; проект № 9002-07; производственное мебельное объединение «Новгород»





№ п. п.

Индекс и номер оборудования1

Наименование оборудования

Тип, марка

Габаритные размеры (длина, ширина, высота), мм

Масса, кг

Электротехнические данные

ГОСТ, ОСТ, ТУ, МРТУ, завод-изготовитель или номер рабочих чертежей

напряжение, В

число фаз

потребляемая мощность, кВт

51

Л-231

Стол лабораторный химический

-

1100´600´850

70

-

-

-

Инд. ОН-7-589/1; проект № СЭС-401-01; Вильнюсское предприятие по ремонту медицинской техники управления «Медтехника» Минздрава ЛитССР

52

М-9

Подставка для стерилизационных коробок

-

500´550´1085

7

-

-

-

ТУ 64-1-3154-78; Днепропетровский завод медоборудования

53

М-10

Подставка для тазов

Х-000-ОМ

434´495´760

5

-

-

-

ТУ 64-1-1315-72; Днепропетровский завод медоборудования

54

М-14

Столик инструментальный разборный

СИ-4

760´490´840

16

-

-

-

ОСТ 64-1-164-75; Днепропетровский завод медоборудования

55

М-23

Шкаф медицинский одностворчатый

-

630´450´1610

55

-

-

-

ТУ 64-1-141-78; НПО радиоэлектронной медицинской аппаратуры «РЭМА», Львов

56

М-24

Шкаф медицинский двустворчатый

-

830´451´1610

70

-

-

-

ТУ 64-1-141-78; НПО радиоэлектронной медицинской аппаратуры «РЭМА», Львов

57

М-33

Столик медицинский хирургический

СХ

800´460´(990 - 1540)

12

-

-

-

ОСТ 64-1-164-75; Саранский завод медоборудования

58

О-5

Аппарат портативный для искусственного дыхания

АП-2

450´400´150

10

-

-

-

ТУ 64-1-2042-78; Кокчетавский завод кислородно-дыхательной аппаратуры

59

О-12

Штатив для длительных вливаний

ШДВ-2

650´650´2130

8

-

-

-

ТУ 64-1-650-79; НПО радиоэлектронной медицинской аппаратуры «РЭМА» Львов

60

О-26

Отсасыватель хирургический с электроприводом

ОХ-2

650´260´380

23

220

1

0,5

ТУ 64-1-1423-80; Харьковский завод «Точмедприбор»

61

О-37

Светильник медицинский четырехрефлекторный передвижной

СМ-28

Н = 1900; D = 550, Lосн = 550, длина штанги с противовесом и кожухом 1750

60

127/220

1

0,17

ТУ 64-1-483-77; Свердловский завод электромедицинской аппаратуры «ЭМА»

62

О-39

Стол операционный универсальный

ОУ

-

280

-

-

-

ТУ 64-1-227-77; Елецкий завод медоборудования

О-39А

Стол

-

2000´607´(750 - 1000)

170

-

-

-

То же

О-39Б

Шкаф

-

1012´400´1055

90

-

-

-

»

63

О-40

Термостат для эндоскопов

ТЭ-60 (ТСЭ-30П)

440´310´850

25

220

1

0,15

ТУ 64-1-3012-78; Одесское объединение «Медлаборатортехника»

64

О-51

Дефибриллятор импульсный

ДИ-03

425´335´245

22

220/127

1

0,5

ТУ 64-1-1156-76; НПО радиоэлектронной медицинской аппаратуры «РЭМА», Львов

65

О-63

Светильник медицинский однорефлекторный передвижной

СП-20

D = 300

33

220

1

0,05

ТУ 64-1-483-77; Свердловский завод электромедицинской аппаратуры «ЭМА»

66

О-87

Аппарат для ингаляционного наркоза

Наркон-П

405´355´440

16

-

-

-

ТУ 64-1-2706-75; Ленинградское ПО «Красногвардеец»

67

О-88

Аппарат для ингаляционного наркоза прерывистого потока

НАПП-2

486´593´960

40

-

-

-

ТУ 64-1-1031-79; Ленинградское ПО «Красногвардеец»





№ п. п.

Индекс и номер оборудования1

Наименование оборудования

Тип, марка

Габаритные размеры (длина, ширина, высота), мм

Масса, кг

Электротехнические данные

ГОСТ, ОСТ, ТУ, МРТУ, завод-изготовитель или номер рабочих чертежей

напряжение, В

число фаз

потребляемая мощность, кВт

68

О-170

Электрокардиостимулятор

ЭКС-15-3

135´50´180

1,6

-

-

-

ТУ 64-1-2946-77; фондодержатель - В/О «Союзмедтехника»

69

О-428

Стол перевязочный

П-1

2000´500´850

36

-

-

-

ТУ 64-1-3021-78; Киевское ПО «Медаппаратура»

70

Р-14

Негатоскоп общего назначения

Н-48

420´222´660

10

220

1

0,1

ТУ 64-1-1196-79; Киевское ПО «Медаппаратура»

71

СД

Сосуд Дьюара для жидкого азота емкостью 5 л

-

D = 260; H = 510

4,5

-

-

-

Коростеньский завод им. 50-летия Великой Октябрьской социалистической революции, Житомирская обл.

72

Ц-6

Облучатель бактерицидный настенный

ОБН-150

1070´140´80

5

220

1

0,2

ТУ 64-1-1445-78; Свердловский завод электромедицинской аппаратуры «ЭМА»

73

Ц-11

Облучатель бактерицидный потолочный

ОБП-300

1070´160´155

11

220

1

0,4

То же

74

Э-2

Слив больничный фаянсовый (видуар)

СБ-1

500´450´480

20,4

-

-

-

ТУ 21-РСФСР-327-75; Кировский завод «Стройфаянс»

75

Э-24

Мойка чугунная эмалированная на два отделения на стальном эмалированном шкафчике

МЧ-2

800´600´850

69

-

-

-

ГОСТ 7506-83, ГОСТ 18297-80; Ворошиловградский эмальзавод им. Артема

76

Э-30

Мойка чугунная эмалированная на одно отделение большой модели

МЧ-1-Б

600´600´200

30

-

-

-

То же

77

Э-46

Умывальник хирургический

-

650´590´190

18

-

-

-

ТУ 21-РСФСР-328-75; Лобненский завод стройфарфора им. Н.К. Крупской

78

Э-82

Электросушитель

ЕР-4

230´200´193

4,2

220

1

1,35

ТУ 16-539-831-74 с изм. № 1 - 7, 1975 - 1978 гг.; Утенский завод лабораторных электропечей

79

Э-101

Умывальник прямоугольный фарфоровый со спинкой (вторая величина)

-

550´420´150

11,1

-

-

-

ГОСТ 23759-79; Кировский завод «Стройфаянс»

80

Ю-106

Ведро педальное

-

372´315´360

3,4

-

-

-

ТУ 46-22-413-74; Бигосовский завод «Зооветинструмент», Витебская обл.

81

Ю-234

Вешалка

-

600´120´100

1,6

-

-

-

ОСТ 13.3975; арт. КО 13-01-120; Костромской фанерный комбинат

82

Ю-332

Зеркало настенное овальное

-

H = 550; B = 400

3

-

-

-

ГОСТ 17716-82*; артикул 119/49 лит.; предприятия Министерства местной промышленности ЛитССР

1 Индексация и номенклатура мебели и оборудования принята по составленному Гипронииздравом Автоматизированному каталогу оборудования учреждений здравоохранения (АКОУЗ)

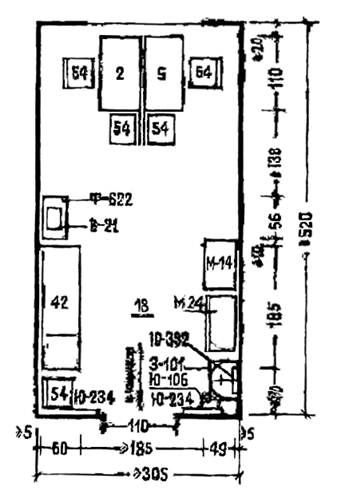

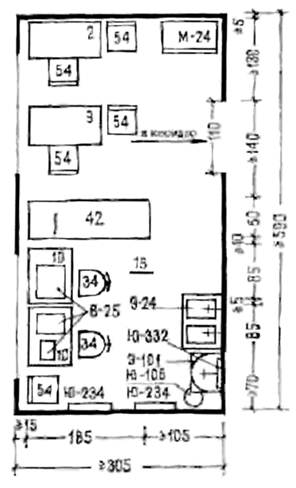

1. КАБИНЕТ ЭЛЕКТРОКАРДИОГРАФИИ, ВЕКТОРКАРДИОГРАФИИ

Описание: iii

2. КАБИНЕТ ФОНОКАРДИОГРАФИИ. БАЛЛИСТОКАРДИОГРАФИИ

Описание: iii

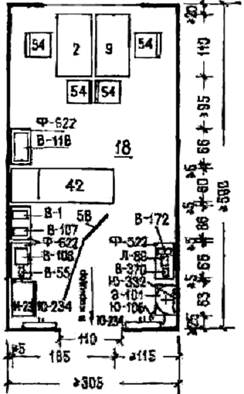

3. КАБИНЕТ ДЛЯ ИССЛЕДОВАНИЙ ПЕРИФЕРИЧЕСКОГО КРОВООБРАЩЕНИЯ

Описание: iii

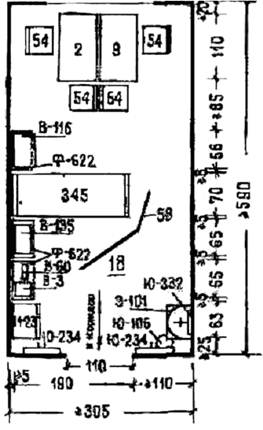

4а. КАБИНЕТ ОПРЕДЕЛЕНИЯ ОСНОВНОГО ОБМЕНА

Описание: iii

4б. КАБИНЕТ СПИРОГРАФИИ (ДИФФУЗОМЕТРИИ, КАПНОГРАФИИ, ОКСИГЕМОГРАФИИ)

Описание: iii

Примечания: 1 - Индексы мебели и оборудования приняты по номенклатуре, представленной на листах 1 - 5.

2. Стол для портативной физиотерапевтической аппаратуры (вид. Ф-622) изготовляется индивидуально.

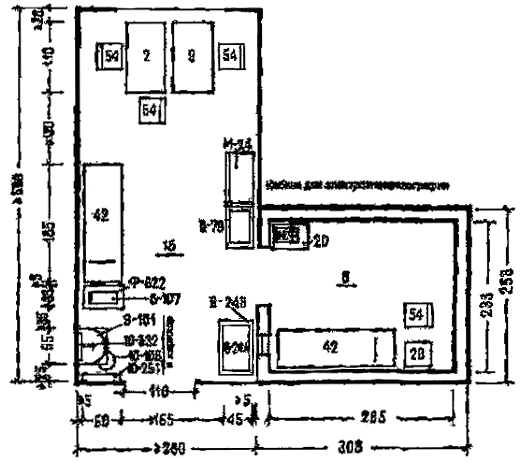

5. КАБИНЕТ ЭЛЕКТРОЭНЦЕФАЛОГРАФИИ (РЕОЭНЦИФАЛОГРАФИИ)

Описание: iii

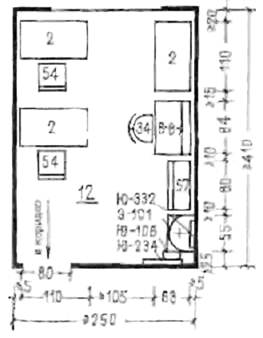

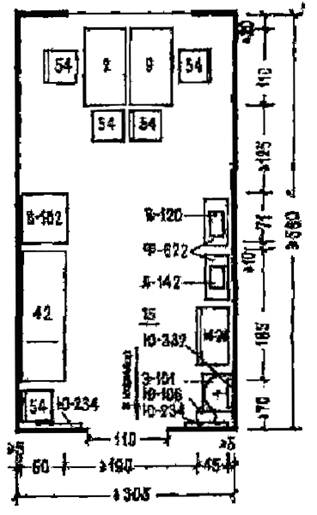

6. КАБИНЕТ МИОГРАФИИ

Описание: iii

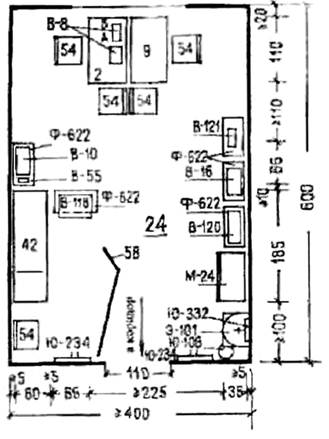

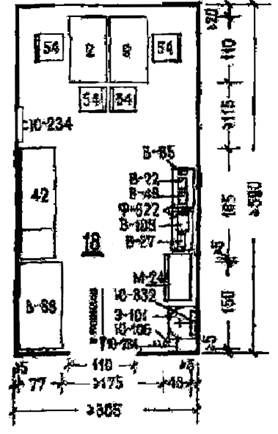

7. КАБИНЕТ ЭЛЕКТРОГАСТРОГРАФИИ

Описание: iii

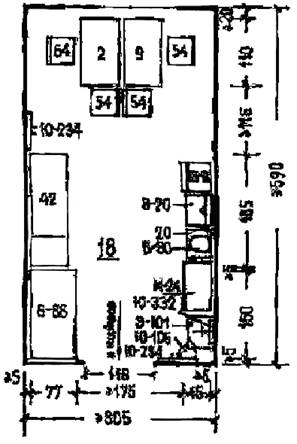

8. КАБИНЕТ РАДИОТЕЛЕМЕТРИИ

Описание: iii

Примечания: 1. Индексы мебели и оборудования приняты по номенклатуре, представленной на листах 1 - 5.

2. Стол для портативной физиотерапевтической аппаратуры (инд. Ф-622) и кабина для энцефалографии изготовляются индивидуально.

9а. КАБИНЕТ ГАСТРОСКОПИИ С ПОМЕЩЕНИЕМ ДЛЯ ПОДГОТОВКИ БОЛЬНОГО

Описание: iii

9б. КАБИНЕТ ЦИСТОСКОПИИ

Описание: iii

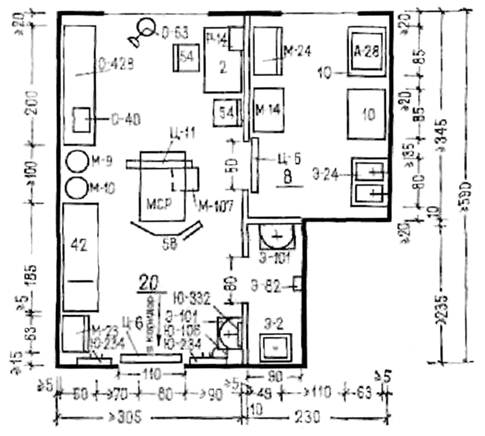

9в. КАБИНЕТ РЕКТОРОМАНОСКОПИИ ПРОЦЕДУРНАЯ-СМОТРОВАЯ СТЕРИЛИЗАЦИОННАЯ

(предусматривается слив)

Описание: iii

Примечание. Данные по кабинету гастроскопии с помещением для подготовки больного см. на с. 5.

КАБИНЕТ ЛАПАРОСКОПИИ

Описание: iii

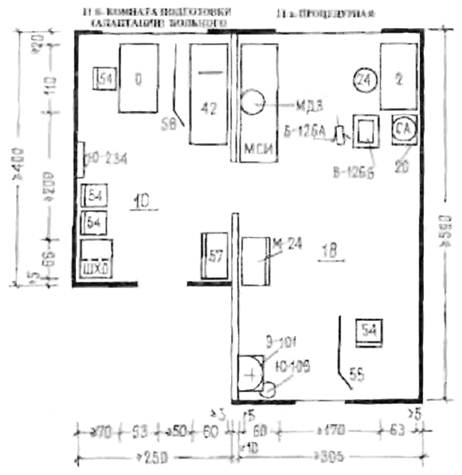

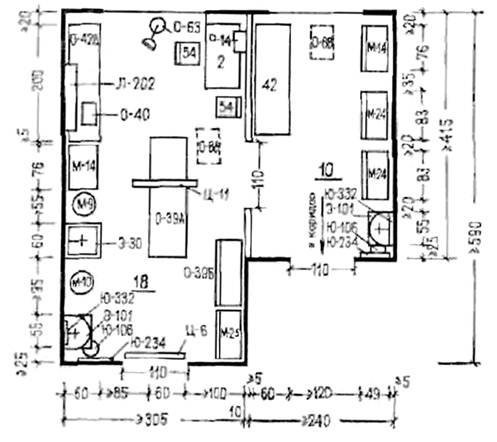

КАБИНЕТ ТЕРМОДИАГНОСТИКИ

Описание: iii

12б. КАБИНЕТ ДЛЯ РАСШИФРОВКИ И ОБРАБОТКИ ЗАПИСЕЙ АППАРАТУРЫ

Описание: iii

12в. ПОМЕЩЕНИЕ ДЛЯ ПРОЯВЛЕНИЯ ПЛЕНОК

Описание: iii

12д. КАБИНЕТ ДЛЯ ПРОВЕДЕНИЯ ТЕСТОВ С ФИЗИЧЕСКОЙ НАГРУЗКОЙ

Описание: iii

Примечания: 1. Индексы мебели и оборудования приняты по номенклатуре, представленной на листах 1 - 5.

2. Стол для портативной физиотерапевтической аппаратуры (инд. Ф-622) изготовляется индивидуально.

3. Помещение для проявления пленок предусматривается только при выполнении исследований с применением фотографии.

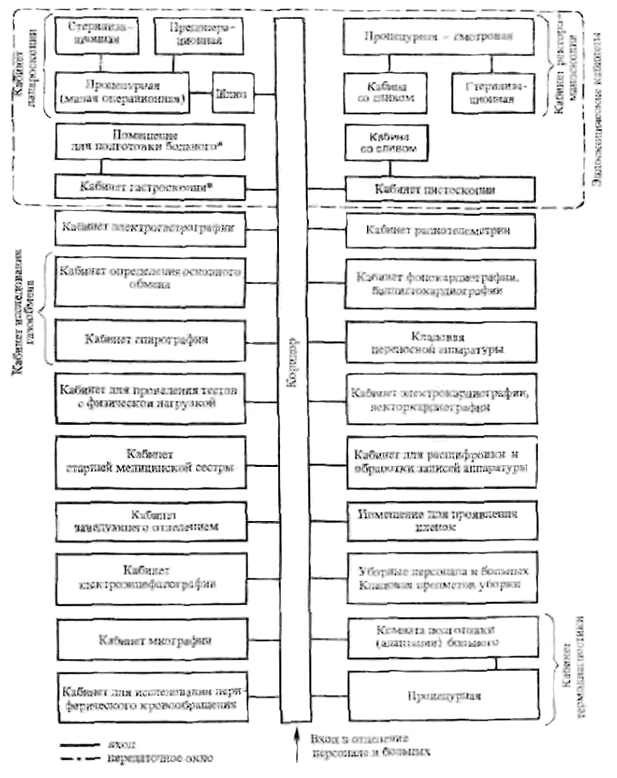

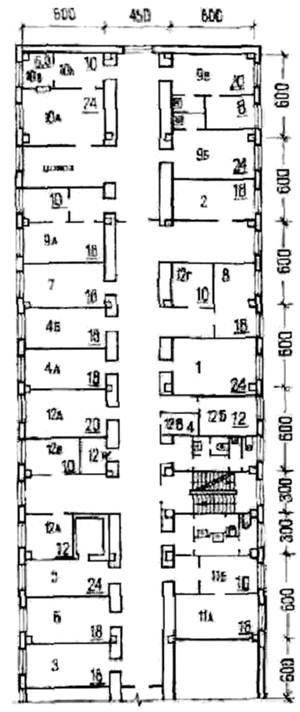

СХЕМА ВЗАИМОСВЯЗИ ПОМЕЩЕНИЙ

Описание: iii

ОТДЕЛЕНИЕ (КАБИНЕТЫ) ФУНКЦИОНАЛЬНОЙ ДИАГНОСТИКИ

Описание: iii

Примечание. Входы в помещения, предоперационной, процедурной-смотровой и в помещение для подготовки больного осуществляется из коридора.

Экспликация помещений

1. Кабинет электрокардиографии, векторкардиографии

2. Кабинет фонокардиографии, баллистокардиографии

3. Кабинет для исследований периферического кровообращения

Кабинеты исследования газообмена

4а. Кабинет определения основного обмена

4б. Кабинет спирографии (диффузиометрии, капнографии, оксигемографии)

5. Кабинет электроэнцефалографии (реоэнцефалографии)

6. Кабинет миографии

7. Кабинет электрогастрографии

8. Кабинет радиотелеметрии

Эндоскопические кабинеты

9а. Кабинет гастроскопии с помещением для подготовки больного1

1 См. пояснения на стр. 5

9б. Кабинет цистоскопии (предусматривается слив)

9в. Кабинет ректороманоскопии [процедурная смотровая (предусматривается слив) стерилизационная]

Кабинет лапароскопии

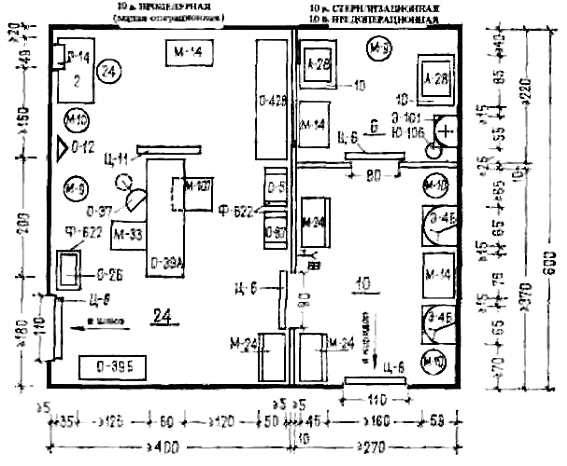

10а. Процедурная (малая операционная)

10б. Предоперационная

10в. Стерилизационная

Кабинет термодиагностики

11а. Процедурная

11б. Комната подготовки (адаптации) больных

12д. Кабинет для проведения тестов с физической нагрузкой (велоэргометрия, спироэргометрия и др.)

Общие помещения отделения

12а. Кабинет заведующего отделением

12б. Кабинет для расшифровки и обработки записей аппаратуры

12в. Помещение для проявления пленок

12г. Кладовая переносной аппаратуры

12е. Кабинет старшей сестры

12ж. Кладовая предметов уборки

Приведенный пример планировки является условным и содержит полный набор наименований помещений, предусмотренных СНиП II-69-78 (за исключением кабинета электротермодиагностики). Он иллюстрирует предпочтительное взаиморасположение и группировку помещений с учетом каркасной конструкции здания. В связи с отсутствием установленных нормативов потребности в диагностических исследованиях состав отделения функциональной диагностики в каждом конкретном случае устанавливается заданием на проектирование.

Примечание.1

В местах установки санитарно-технических приборов отделка выполняется в соответствии с п. 3.24 СНиП II-69-78. Стены кабинетов должны иметь светорассеивающую матовую поверхность, способствующую зрительному комфорту. Для защиты стен коридоров от повреждений передвижным оборудованием (каталками, столиками-подставками для приборов и аппаратуры и т.п.) на них необходимо устанавливать панели-щитки шириной 25 - 30 см на высоте (по оси) 85 см от уровня чистого пола. Полы в кабинетах функциональной диагностики должны быть нескользкими и иметь матовую поверхность. Инженерное оснащение отделений функциональной диагностики выполняется согласно СНиП II-69-78.

1 Примечание относится к листу 11.



Наименование помещений

Вид покрытий

полов

стен

потолков

антистатическое (антистатический линолеум и др.)

водостойкое и водонепроницаемое (керамическая плитка и др.)

моющееся, гладкое, без выступов и впадин (линолеум и др.)

водоотталкивающее, моющееся, стойкое к дезинфицирующим средствам (глазурованная плитка и др.)

моющееся (масляная, водоэмульсионная краска и др.)

моющееся (масляная краска и др.)

немоющееся (клеевая краска, известковая побелка и др.)

1

2

3

4

5

6

7

8

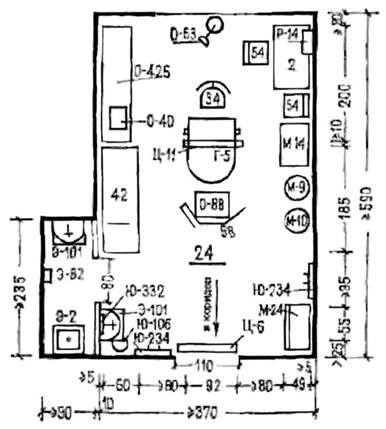

Кабинет электрокардиографии, векторкардиографии

+

+

+

Кабинет фонокардиографии, баллистокардиографии

+

+

+

Кабинет для исследования периферического кровообращения

+

+

+

Кабинет определения основного обмени

+

+

+

+

Кабинет спирографии

+

+

+

Кабинет электроэнцефалографии

+

+

+

Кабина электроэнцефалографии

+

+

+

Кабинет миографии

+

+

+

Кабинет электрогастрографии

+

+

+

Кабинет радиотелеметрии

+

+

+

Кабинет гастроскопии1

+

H = 2,5 м

+

+

Помещение для подготовки больного (к гастроскопии)

+

H = 2,5 м

+

+

+

Кабинет цистоскопии

+

H = 2,5 м

+

+

Кабина для слива

+

H = 2,5 м

+

+

Кабинет ректороманоскопии:

процедурная смотровая

+

H = 2,5 м

+

+

стерилизационная

+

H = 2,5 м

+

+

Кабинет лапароскопии:

процедурная (малая операционная)

+

+

+

предоперационная

+

H = 2,5 м

+

+

стерилизационная

+

Н = 2,5 м

+

+

Кабинет термодиагностики:

процедурная

+

+

+

комната подготовки (адаптации) больного

+

+

+

Кабинет для проведения тестов с физической нагрузкой

+

+

+

Кабинет заведующего отделением

+

+

+

Кабинет для расшифровки и обработки записей аппаратуры

+

+

+

«Помещение для проявления пленок

+

H = 1,6 м

+

+

Кладовая переносной аппаратуры

+

+

+

Кабинет старшей медсестры

+

+

+

Кладовая предметов уборки

+

+

+

1 При использовании кабинета для бронхоскопии покрытие пола выполняется по графе 2, а стены - по графе 5 на всю высоту.

Знак «+» указывает на применение данного вида покрытий по всей поверхности ограждения или выше отметки, обозначенной знаком «H».

СОДЕРЖАНИЕ

Введение. 2

Основные требования к проектированию.. 4

Назначение основных помещений. 4

Номенклатура мебели и оборудования (листы 1 - 5) 6

Габаритные схем (листы 6 - 9) 15

Кабинет электрокардиографии, векторкардиографии. Кабинет фонокардиографии, баллистокардиографии. Кабинет для исследований периферического кровообращения. Кабинет определения основного обмена. Кабинет спирографии (диффузометрии, капнографии, оксигемографии) (лист 6) 17

Кабинет электроэнцефалографии (реоэнцифалографии). Кабинет миографии. Кабинет электрогастрографии. Кабинет радиотелеметрии (лист 7) 20

Кабинет гастроскопии с помещением для подготовки больного. Кабинет цистоскопии. Кабинет ректороманоскопии процедурная-смотровая стерилизационная (лист 8) 22

Кабинет лапароскопии. Кабинет термодиагностики. Кабинет для расшифровки и обработки записей аппаратуры. Помещение для проявления пленок. Кабинет для проведения тестов с физической нагрузкой (лист 9) 25

Схема взаимосвязи помещений. Пример планировки (лист 10) 26

Карта отделочных работ (лист 11) 29





© 2013 Ёшкин Кот :-)
