ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
52753-2007
(ИСО 1524:2000)

Материалы лакокрасочные

МЕТОД ОПРЕДЕЛЕНИЯ
СТЕПЕНИ ПЕРЕТИРА

ISO 1524:2000
Paints and varnishes and printing inks - Determination of fineness of grind
(MOD)



Москва

Стандартинформ

2007



Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН ОАО «Научно-производственная фирма Спектр ПК» на основе аутентичного перевода стандарта, указанного в пункте 4, выполненного ФГУП «Стандартинформ», рег. № 2600/ISO, 31.10.2006

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 195 «Материалы лакокрасочные»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 октября 2007 г. № 258-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 1524:2000 «Краски, лаки и полиграфические краски. Определение степени перетира» (ISO 1524:2000 «Paints and varnishes and printing inks - Determination of fineness of grind») путем введения дополнительно прибора для определения степени перетира густотертых и водно-дисперсионных красок диапазоном 150 мкм, изменения его структуры, отдельных слов, фраз. Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении А. Дополнения и изменения, включенные в текст настоящего стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены курсивом.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

ГОСТ Р 52753-2007

(ИСО 1524:2000)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Материалы лакокрасочные

МЕТОД ОПРЕДЕЛЕНИЯ СТЕПЕНИ ПЕРЕТИРА

Paint materials.
Method for determination of fineness of grind

Дата введения - 2008-07-01

1 Область применения

Настоящий стандарт входит в серию стандартов на отбор проб и проведение испытаний лакокрасочных материалов.

Стандарт устанавливает метод определения степени перетира пигментированных лакокрасочных материалов, диспергированных пигментов и наполнителей с использованием соответствующего прибора (гриндометра), отградуированного в микрометрах.

Стандарт применим для всех типов жидких пигментированных лакокрасочных материалов, диспергированных пигментов и наполнителей.

Из четырех типов приборов, описанных в 4.1, при использовании приборов диапазоном определения 150 мкм и 100 мкм не требуется высокая подготовка лабораторного персонала, тогда как при использовании приборов диапазоном определения 50 мкм, а особенно 25 мкм, она необходима. Особое внимание требуется при оценке результатов степени перетира менее 10 мкм.

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт:

ГОСТ 9980.2-86 Материалы лакокрасочные. Отбор проб для испытаний (ИСО 1513-1992 «Краски и лаки. Контроль и приготовление образцов для испытаний», MOD; ИСО 15528:2000 «Краски, лаки и сырье для них. Отбор проб», NEQ)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применен следующий термин с соответствующим определением:

3.1 степень перетира: Показатель, характеризующий размер самых крупных твердых частиц в пигментированных лакокрасочных материалах, диспергированных пигментах и наполнителях.

4 Аппаратура

4.1 Прибор, состоящий из измерительной плиты, выполненной из закаленной стали, размерами приблизительно: длина - 175 мм, ширина - 65 мм и толщина - 13 мм.

Для определения степени перетира водно-дисперсионных лакокрасочных материалов рекомендуется использовать измерительную плиту из нержавеющей стали.

На верхней ровной и гладкой поверхности измерительной плиты должны быть один или два паза, параллельные длинной стороне измерительной плиты, длиной приблизительно 140 мм и шириной 12,5 мм. Глубина каждого паза должна равномерно уменьшаться от 25, 50, 100 или 150 мкм с одного конца до нуля на другом конце. Шкала прибора должна быть отградуирована в соответствии с глубиной паза и таблицей 1. Чертеж типового прибора представлен на рисунке 1.

Таблица 1

В микрометрах

Максимальная глубина паза

Цена деления шкалы

Рекомендуемые пределы определения степени перетира

150

10

Св. 90 до 150 включ.

100

10

Св. 40 до 90 включ.

50

5

Св. 15 до 40 включ.

25

2,5

Св. 5 до 15 включ.

Отклонение значения глубины паза в любом месте по его длине от соответствующего номинального значения должно быть в пределах ±2,5 мкм.

Верхняя поверхность измерительной плиты должна быть отшлифована или отполирована: она должна быть плоской настолько, чтобы все точки укладывались между двумя параллельными плоскостями в пределах 12 мкм и, кроме того, все точки в любом месте измерительной поверхности плиты в поперечном направлении, лежащие на одной прямой, укладывались в пределах 1 мкм.

Допуск по толщине измерительной плиты между верхней и нижней поверхностями - не более 25 мкм.

Примечание - Для проведения испытаний используют описанные выше стальные приборы, но могут быть использованы другие приборы, дающие аналогичные результаты.

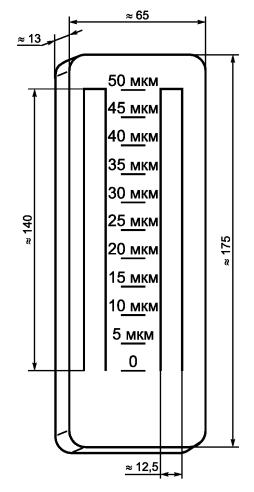

Рисунок 1 - Типовой прибор (гриндометр)

Точность определения степени перетира зависит от типа используемого прибора (раздел 6). Поэтому тип прибора (150, 100, 50 или 25 мкм) должен быть указан в протоколе испытаний или в специальных требованиях.

4.2 Скребок, состоящий из одного или двух стальных заостренных лезвий приблизительными размерами: длиной 90 мм, шириной 40 мм и толщиной 6 мм.

Лезвие(я) по длинной стороне должны быть прямыми с радиусом закругления приблизительно 0,25 мм. Чертеж соответствующего скребка приведен на рисунке 2.

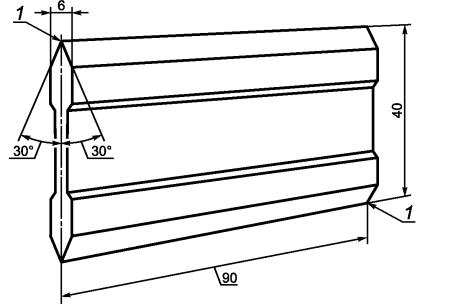

1 - лезвие скребка R 0,25

Рисунок 2 - Скребок

Скребок необходимо периодически проверять на отсутствие повреждений (износ или искривление). Не допускается использовать скребок, если обнаружены повреждения.

Примечание - Верхняя поверхность измерительной плиты может быть использована для проверки скребка при условии, что она сама не повреждена.

Скребок пригоден к работе, если при наложении лезвия скребка перпендикулярно к измерительной поверхности плиты и небольшом отклонении от этого положения не обнаруживается просвет между кромкой лезвия и поверхностью плиты на фоне сильного источника света, установленного за прибором. Проверку повторяют при повороте скребка на 180°.

Скребок должен храниться в коробке, обитой изнутри вельветом или другим мягким материалом.

5 Отбор проб

Отбирают среднюю пробу материала по ГОСТ 9980.2.

Контроль и подготовка образца для испытаний - по ГОСТ 9980.2.

6 Проведение испытания

6.1 Проводят предварительное испытание для выбора типа прибора, наиболее подходящего для определения степени перетира испытуемого образца (таблица 1 и 6.5, примечание). Это предварительное определение не учитывают в результатах испытаний.

Испытание проводят параллельно на трех образцах.

Испытание проводят при температуре (23 ± 2) °С, если другие условия не оговорены.

6.2 Чистый и сухой прибор (4.1) устанавливают на гладкую горизонтальную поверхность.

6.3 Помещают образец испытуемого материала в количестве, достаточном для заполнения всего паза, в глубокий конец паза так, чтобы он несколько переливался через края паза, избегая при этом попадания в образец пузырьков воздуха.

6.4 Берут скребок (4.2), зажав его между большим и остальными пальцами обеих рук, и устанавливают лезвие перпендикулярно к поверхности прибора за самым глубоким концом паза, при этом длина скребка должна быть параллельна ширине прибора.

С небольшим нажимом скребок перемещают под углом 90° по измерительной поверхности плиты от максимальной глубины паза за нуль с равномерной скоростью в течение 1 - 2 с, при этом паз должен быть полностью заполнен образцом для испытаний, а избыток удален.

6.5 Поверхность слоя испытуемого материала сразу же (в течение 6 с) осматривают на свету при направлении взгляда перпендикулярно к длине паза, под углом зрения не более 30° и не менее 20°, и определяют положение частиц в пазе, где они стали видимыми.

Примечание - Если вязкость образца такова, что не образуется гладкая поверхность, то необходимо добавить в него минимальное количество разбавителя или пленкообразователя, перемешать и повторить испытания. Каждое разбавление должно быть отражено в протоколе испытаний. В некоторых случаях разбавление может привести к флокуляции, что влияет на степень перетира.

6.6 Отмечают точку, где впервые появились частицы. Степень перетира определяют по верхней границе полосы шириной 3 мм поперек паза, на которой видны от 5 до 10 частиц (рисунки 3 и 4). Отдельные частицы, расположенные вне границы основного количества частиц, не учитывают.

Предельно допустимые отклонения между параллельными определениями приведены в таблице 2.

Рисунок 3 - Вид прибора с испытанным образцом

Рисунок 4 - Графическое изображение оценки результатов (частицы); результат - 18 мкм

Таблица 2

В микрометрах

Диапазон определений прибора

Предельно допустимое отклонение

150

10

100

5

50

2

25

1

После каждого определения необходимо сразу же очистить прибор и скребок соответствующим растворителем.

6.7 Степень перетира густотертых и водно-дисперсионных красок, а также шпатлевок определяют по границе начала штрихов, если нет других указаний в нормативных или технических документах на испытуемый материал.

6.8 Границу начала штрихов, расположенных в направлении от большего деления шкалы к нулю, определяют по месту появления третьего непрерывного штриха, доходящего по глубине до металла, если нет других указаний в нормативных или технических документах на испытуемый материал. Отдельный непрерывный штрих, находящийся на расстоянии более 15 мм от других штрихов, во внимание не принимают (рисунок 5).

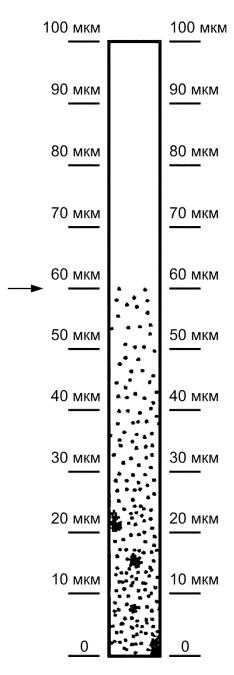

Рисунок 5 - Графическое изображение оценки результатов (штрихи); результат - 60 мкм

7 Обработка результатов

За результат испытаний принимают среднеарифметическое значение трех параллельных определений с точностью по 6.6, соответствующих глубине паза прибора в микрометрах, при котором отдельные твердые частицы легко различимы. Результаты, выраженные в микрометрах, округляют до целого числа.

8 Точность

8.1 Предел повторяемости результатов r

Предел повторяемости результатов r - это значение, ниже которого будет находиться абсолютное значение разности между результатами двух отдельных испытаний, каждый из которых является средним значением результатов трех параллельных испытаний, выполненных на идентичном материале одним оператором в одной лаборатории в течение короткого периода времени по одному стандартизованному методу.

В настоящем стандарте предел повторяемости результатов r с вероятностью 95 % равен 10 % диапазона шкалы.

8.2 Предел воспроизводимости результатов R

Предел воспроизводимости результатов R - это значение, ниже которого предположительно будет находиться абсолютное значение разности между результатами двух испытаний, каждый из которых является средним значением результатов трех параллельных испытаний, полученных на идентичном материале операторами в различных лабораториях по одному стандартизованному методу.

В настоящем стандарте предел воспроизводимости результатов R с вероятностью 95 % равен 20 % диапазона шкалы.

Примечание - Пределы повторяемости и воспроизводимости, приведенные в 8.1 и 8.2, не относятся к диапазону определений от 90 до 150 мкм и к оценке степени перетира, определяемой по границе начала штриха.

9 Протокол испытания

Протокол испытания должен содержать:

a) информацию, необходимую для идентификации испытуемого материала;

b) ссылку на настоящий стандарт;

c) указание о том, какой прибор был использован;

d) подробности проведения разбавления (6.5);

e) результат испытания, выраженный в микрометрах, как указано в разделе 7;

f) любое отклонение от заданного метода (было ли оно согласовано или др.);

g) дату испытания;

h) способ оценки результатов испытания (по частицам или штрихам).

Приложение А
(справочное)

Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта

Таблица А.1

Структура международного стандарта ИСО 1524:2000

Структура настоящего стандарта

Раздел 6

Раздел 6

Подразделы

Подразделы

-

6.7

-

6.8

-

Приложение А



Ключевые слова: пигментированные лакокрасочные материалы, диспергированные пигменты и наполнители, степень перетира
