Методика определения ущерба
окружающей природной среде
при авариях на магистральных нефтепроводах
(утв. Минтопэнерго РФ 1 ноября 1995 г.)

1. Общие положения

1.1. Методика предназначена для определения экономического ущерба окружающей природной среде (ОПС) в результате аварийных разливов нефти из-за отказов сооружений, объектов или линейной части магистральных нефтепроводов.

1.2. В данной методике окружающая природная среда представлена в виде системы, состоящей из 3-х основных компонентов: земель, водных объектов и атмосферы.

1.3. Методика содержит:

- расчет общего объема (массы) нефти, вылившейся при аварии из нефтепровода, и масс нефти, загрязнивших компоненты окружающей природной среды;

- расчет площадей загрязненных нефтью земель (почв) и водных объектов;

- расчет ущерба за загрязнение нефтью каждого компонента окружающей природной среды и общей суммы платы за загрязнение ОПС;

- программу расчета ущерба на ПЭВМ.

1.4. В связи с тем, что загрязнение ОПС при аварийных разливах нефти не подлежит нормированию, вся масса происходящих при этом выбросов углеводородов в атмосферу, растворенной в воде нефти и нефти, загрязнившей земли, должна учитываться как сверхлимитная.

1.5. Площадь, глубина загрязнения земель и концентрация нефти (нефтепродуктов) определяются на основании данных по обследованию земель и лабораторных анализов, проведенных на основании соответствующих нормативных и методических документов, утвержденных или разрешенных для применения Минприроды России и Роскомземом.

1.6. Масса нефти, загрязняющей водные объекты, определяется суммированием массы растворенной и эмульгированной в воде нефти, значение которой соответствует предельной концентрации, и массы пленочной нефти на поверхности водного объекта.

За массу веществ, загрязняющих атмосферу, принимается масса испарившихся углеводородов со свободной поверхности разлившейся нефти.

1.7. Расчет ущерба и платы за загрязнение атмосферного воздуха и поверхностных вод вследствие разлива нефти при авариях на магистральных нефтепроводах производится в соответствии с положениями Постановления правительства Российской Федерации от 28.08.92 г. № 632 «Об утверждении порядка определения платы и ее предельных размеров за загрязнение ОПС, размещение отходов, другие виды вредного воздействия».

1.8. Расчет ущерба, причиненного рыбному хозяйству, производится органами рыбоохраны в соответствии с «Временной методикой оценки ущерба, наносимого рыбным запасам в результате строительства, реконструкции и расширения предприятий, сооружений и других объектов и проведения различных видов работ на рыбохозяйственных водоемах», утвержденной Госкомприродой и Минрыбхозом СССР (М., 1990 г.) и в настоящей методике не рассматривается.

1.9. Плата за загрязнение ОПС разлившейся нефтью при авариях на магистральных нефтепроводах не освобождает эксплуатирующие их предприятия от своевременного проведения мероприятий по ликвидации последствий аварийных разливов нефти и соблюдения требований и правил, предусмотренных Законом РФ «Об охране окружающей природной среды».

1.10. Термины и определения:

Земля - компонент ОПС, включающий почвенный слой и подстилающий его грунт.

Грунт - обобщенное наименование горной породы, залегающей преимущественно в пределах зоны выветривания земной коры.

Пастбище - земля с травянистой растительностью (луга, степи и травы под пологом леса), используемая и поддерживаемая для выпаса домашних животных.

Пашня - земля, систематически обрабатываемая и используемая для посева сельскохозяйственных, в том числе пропашных многолетних культур.

Водоем - водный объект в углублении суши, характеризующийся замедленным движением воды или полным его отсутствием. Различают естественные водоемы, представляющие собой природные скопления воды, и искусственные водоемы - специально созданные скопления воды.

Водоток - водный объект, характеризующийся движением воды в направлении склона в углублении земной поверхности.

Поверхностные воды - воды, находящиеся на поверхности суши в виде различных водных объектов.

Поверхностный слой воды - слой воды водного объекта, расположенный от поверхности воды до глубины 0,5 м.

Фоновое значение показателей качества воды - значение показателей качества воды водоема или водотока до влияния на него источника загрязнения.

Пленочные нефтепродукты - нефтепродукты, находящиеся на поверхности водного объекта в виде тонкого, нередко мономолекулярного слоя (пленки).

Растворенные нефтепродукты - нефтепродукты, находящиеся в водной толще в растворенном состоянии.

Эмульгированные нефтепродукты - нефтепродукты, находящиеся в водной толще в виде эмульсии (размер частиц более 0,45 нм).

Концентрация нефти в воде - количество растворенных и (или) эмульгированных из нефти веществ в единице объема воды.

Концентрация насыщения воды нефтью - максимальное при данных условиях (температуре, солености воды и т.д.) содержание растворенных и (или) эмульгированных из нефти веществ в единице объема воды.

Разлившаяся нефть - нефть, вытекшая из объектов магистрального нефтепровода в результате нарушения их герметичности.

Нефть, разлившаяся на земле - часть вытекшей из объектов магистрального нефтепровода нефти, покрывающей дневную поверхность земли до проведения мероприятий ее сбору и утилизации.

Нефть, разлившаяся на поверхности водного объекта - часть вытекшей из объектов магистрального нефтепровода нефти, покрывающей поверхность водного объекта до проведения мероприятий по ее сбору и утилизации.

1.11. Основные условные обозначения:

Злр - затраты на компенсацию потерь лесных ресурсов, руб.;

Зср - затраты на компенсацию потерь сельскохозяйственных ресурсов, руб.;

Зсо - затраты на восстановление объектов и сооружений, расположенных на загрязненной территории, руб.;

Кэ(i) - коэффициент экологической ситуации и экологической значимости территории i-го экономического района;

Кэ.в. - коэффициент экологической ситуации и экологической значимости состояния водного объекта;

Кэ.а. - коэффициент экологической ситуации и экологической значимости состояния атмосферы в данном регионе;

Кг - коэффициент пересчета в зависимости от глубины загрязнения земель;

Кв - коэффициент пересчета в зависимости от степени загрязнения земель нефтью;

Кп - коэффициент пересчета в зависимости от периода времени по восстановлению загрязненных сельскохозяйственных земель;

Кн - нефтеемкость земли;

Ки - коэффициент инфляции;

М - масса нефти, вылившейся из магистрального нефтепровода, т;

Мвп - масса нефти, впитавшейся в землю, т;

Ми - масса испарившихся летучих, низкомолекулярных углеводородов нефти, т;

Ми.п., - масса летучих низкомолекулярных углеводородов нефти;

Ми.в. испарившихся с поверхности соответственно почвы, водного объекта, т;

Мн.в-м, Мн.в-к - масса растворенной и (или) эмульгированной нефти, загрязняющей соответственно водоем, водоток, т;

Мр - масса нефти, разлитой на поверхности водного объекта, т;

Мп.с. - масса свободной нефти, находящейся на земле в месте разлива, т;

Мп - масса загрязнившей землю нефти, включая находящуюся на ее поверхности, т;

Мпл.ост. - масса пленочной нефти, оставшейся на водной поверхности после проведения мероприятий по ликвидации разлива, т;

Му - масса нефти, причинившей ущерб, принимаемая для расчета платы за загрязнение водного объекта при авариях на магистральных нефтепроводах, т;

Мсб - общая масса собранной нефти, т;

Нб.а. - базовый норматив платы за выброс одной тонны углеводородов в атмосферу в пределах установленного лимита, руб./т;

Нб.в. - базовый норматив платы за сброс одной тонны нефти в поверхностный водный объект в пределах установленного лимита, руб./т;

Нс - норматив стоимости сельскохозяйственных земель, руб./т;

Са - ставка платы за выброс одной тонны углеводородов в атмосферу в пределах установленного лимита, руб./т;

Св - ставка платы за загрязнение поверхностного слоя водного объекта одной тонной растворенной и эмульгированной нефти в пределах установленного лимита, руб./т;

Свс - стоимость выращивания саженцев до возраста смыкания короны, руб./га;

СД - потери стоимости древесины i-го вида с 1 га на корню после загрязнения, исчисляемой по действующим ценам, руб./га;

Снп - стоимость незавершенного сельскохозяйственного производства (вспашка, внесение удобрений, посев и другие работы), руб.;

Спс - стоимость посадки саженцев взамен погибших культур, руб./га;

Суск - стоимость урожая сельскохозяйственных культур, руб.;

Уз - размер платы за ущерб от загрязнения земель нефтью или нефтепродуктами, руб.;

Ук.а. - ущерб, подлежащий компенсации, от выбросов углеводородов в атмосферу при аварийном разливе, руб.;

Ук.в. - ущерб, подлежащий компенсации, от загрязнения водного объекта нефти при аварийном разливе, руб.;

Ул.х. - ущерб, нанесенный лесному хозяйству, руб.;

Ун.п. - уточненный ущерб от загрязнения нефтью земли, руб.;

Упмн - ущерб от временного выведения из оборота плодоносящих и неплодоносящих плодово-ягодных, защитных и иных выращенных землепользователем многолетних насаждений, руб.;

Сн - концентрация насыщения растворенной и (или) эмульгированной нефти в поверхностном слое воды водного объекта, г/м3;

Ср - концентрация растворенной и (или) эмульгированной нефти в водном объекте на глубине 0,3 м в зоне разлива, г/м3;

Сф - фоновая концентрация растворенной и (или) эмульгированной нефти в водном объекте на глубине 0,3 м вне зоны разлива, г/м3;

Двн - внутренний диаметр нефтепровода, м;

F - площадь земель, загрязненных нефтью, га;

Fгр - площадь нефтенасыщенного грунта, м2;

Fs - загрязненная нефтью площадь, занятая лесной культурой s-го вида, га;

- площадь поверхности воды, покрытая разлитой нефтью, м2;

Fн.ост. - площадь поверхности воды, покрытая пленочной нефтью после завершения работ по ликвидации разлива нефти, м2;

Fп - площадь земли, на поверхности которой находится свободная нефть, м2;

Ро - давление в начале участка нефтепровода в исправном состоянии, Па;

P' - давление в начале участка нефтепровода в поврежденном состоянии, Па;

P" - давление в конце участка нефтепровода в поврежденном состоянии, Па;

Qo - расход нефти в исправном нефтепроводе при работающих насосных станциях, м3/ч;

Q1 - расход нефти через место повреждения с момента возникновения аварии до остановки перекачки, м3/ч;

Qi - расход нефти через место повреждения в промежуток времени тауi, м3/ч;

Q' - расход нефти в поврежденном нефтепроводе, м3/ч;

Re - число Рейнольдса;

V - общий объем вылившейся при аварии нефти, м3;

V1 - объем нефти, вытекшей из нефтепровода с момента возникновения аварии до остановки перекачки, м3;

V2 - объем нефти, вытекшей из нефтепровода с момента остановки перекачки до закрытия задвижек, м3;

V3 - объем нефти, вытекшей из нефтепровода с момента закрытия задвижек до полного истечения нефти, м3;

V'3 - основной объем нефти, вытекшей после закрытия задвижек до прекращения самопроизвольного истечения нефти через место повреждения, м3;

ДельтаV3 - дополнительный сток нефти после закрытия задвижек, определяемый объемом участка с частичным опорожнением в зависимости от положения нижней точки контура повреждения относительно поверхности трубы и профиля участков нефтепровода, примыкающих к месту повреждения;

Vi - объем нефти, вытекшей из нефтепровода за элементарный промежуток времени тауi, м3;

- объем воды, в котором к моменту инструментальных измерений растворилась разлитая нефть, Vp = 0,3Fн, м3;

Vвп - объем нефти, впитавшейся в землю, т;

Z1 - геодезическая отметка начала участка нефтепровода, м;

Z2 - геодезическая отметка конца участка нефтепровода, м;

- геодезическая отметка места повреждения, м;

Zп - геодезическая отметка перевальной точки на рассматриваемом участке, м;

dотв. - диаметр дефектного отверстия, м;

d'экв. - эквивалентный диаметр отверстий истечения, форма которых отличается от круглой, м;

g - ускорение силы тяжести, м/с2;

io - гидравлический уклон при перекачке нефти по исправному нефтепроводу;

i' - гидравлический уклон при перекачке нефти по поврежденному нефтепроводу до места повреждения;

i" - гидравлический уклон при перекачке нефти по поврежденному нефтепроводу после места повреждения;

ha - напор, создаваемый атмосферным давлением, м;

h* - перепад напора в точке истечения через место повреждения при работающих насосных станциях, м;

hср - средняя глубина пропитки на всей площади нефтенасыщенной земли, м;

hT - глубина заложения нефтепровода до нижней образующей, м;

l - протяженность участка нефтепровода, заключенного между 2-мя насосными станциями, м;

l' - суммарная длина участков нефтепровода между двумя перевальными точками или 2-мя смежными с местом повреждения задвижками, возвышенных относительно места повреждения и обращенных к месту повреждения, за исключением участков, геодезические отметки которых ниже отметки повреждения, м;

li - элементарный участок нефтепровода, м;

mo - показатель режима движения нефти по нефтепроводу в исправном состоянии;

mпл.ост. - удельная масса пленочной нефти на 1 м2 поверхности воды после завершения сбора разлитой нефти, г/м2;

- удельная масса разлитой нефти на 1 м2 поверхности воды, г/м2;

- удельная масса фоновой нефти на 1 м2 свободной от разлива поверхности воды, г/м2;

qи.п., qи.в. - удельная величина выбросов углеводородов с 1 м2 поверхности нефти, разлившейся на земле и на воде соответственно, г/м2;

tвоз. - температура воздуха, °С;

tп, tв - температура верхнего слоя земли и воды соответственно, °С;

tи.п., tи.в. - средняя температура поверхности испарения на земле и на воде соответственно, °С;

u - число видов рассматриваемых лесных культур, шт;

х* - протяженность участка нефтепровода от насосной станции до места повреждения, м;

дельтап, дельтав - толщина слоя нефти на поверхности земли и воды соответственно, м;

мю - коэффициент расхода нефти через место повреждения;

ни - кинематический коэффициент вязкости нефти, м2/с;

ро - плотность нефти, т/м3;

тауа - время повреждения нефтепровода, ч;

тауо - время остановки насосов после повреждения, ч;

тауз - время закрытия задвижек после повреждения нефтепровода, ч;

тауi - элементарные интервалы времени, внутри которых режим истечения принимается неизменным, ч;

тауоп - время начала поступления свободной нефти на дневную поверхность почвы, ч;

тауов - время начала поступления нефти на поверхность водного объекта, ч;

таум.п., таум.в.- время завершения мероприятий по сбору свободной нефти с поверхности земли и воды соответственно, ч;

тауи.п., тауи.в. - продолжительность процесса испарения свободной нефти с поверхности земли и плавающей нефти с водной поверхности соответственно, ч;

тау1 - продолжительность истечения нефти из поврежденного нефтепровода при работающих насосных станциях, ч;

тау2 - продолжительность истечения нефти с момента остановки перекачки тауо до закрытия задвижек тауз, ч;

омега - площадь дефектного отверстия, м2.

2. Оценка факторов, определяющих величину ущерба окружающей природной среде при авариях на нефтепроводах

Основными факторами, определяющими величину ущерба, наносимого окружающей природной среде при авариях на нефтепроводах, являются:

- количество вылившейся из нефтепровода нефти и распределение ее по компонентам окружающей среды;

- площадь и степень загрязнения земель;

- площадь и степень загрязнения водных объектов;

- количество углеводородов, выделившихся в атмосферу.

2.1. Определение количества нефти, вылившейся из нефтепровода вследствие аварии

2.1.1. Расчет количества нефти, вылившейся из трубопровода, производится в 3 этапа, определяемых разными режимами истечения:

- истечение нефти с момента повреждения до остановки перекачки;

- истечение нефти из трубопровода с момента остановки перекачки до закрытия задвижек;

- истечение нефти из трубопровода с момента закрытия задвижек до прекращения утечки.

2.1.2. Объем V1 нефти, вытекшей из нефтепровода с момента тауа возникновения аварии до момента тауо остановки перекачки, определяется соотношением

V1 = Q1тау1 = Q1(тауo - тауа).                                          (2.1)

Время повреждения тауа и остановки тауо насосов фиксируется системой автоматического контроля режимов перекачки.

Расход нефти через место повреждения Q1 (рисунок) определяется из выражения [1]:

Q1 = Q' - Qo{1/(1 - x*)[Z1 - Z2 + (P' - P")/pg - iox*(Q'/Qo)(2 - mo)]/io}(1/2 - mo).   (2.2)

Расход нефти в исправном нефтепроводе при работающих насосных станциях Qo определяется режимом загрузки нефтепровода и фиксируется по показаниям приборов на нефтеперекачивающих станциях (НПС).

Протяженность поврежденного участка нефтепровода l, заключенного между 2-мя НПС, протяженность участка нефтепровода от НПС до места повреждения х*, геодезические отметки начала Z1 и конца Z2 участка l определяются по профилю трассы нефтепровода.

Расход Q', давление в начале Р' и в конце Р" участка l в поврежденном нефтепроводе при работающих НПС определяются по показаниям приборов на НПС на момент аварии.

В соответствии с рекомендациями [2], показатель режима движения нефти по нефтепроводу mо равен 0,25.

Частные случаи определения Q1:

а) при Q' = ~Qo (когда величина утечки настолько мала, что не фиксируется приборами на НПС)

Q1 = мю×омега×квадратный корень 2gh*.                                             (2.3.)

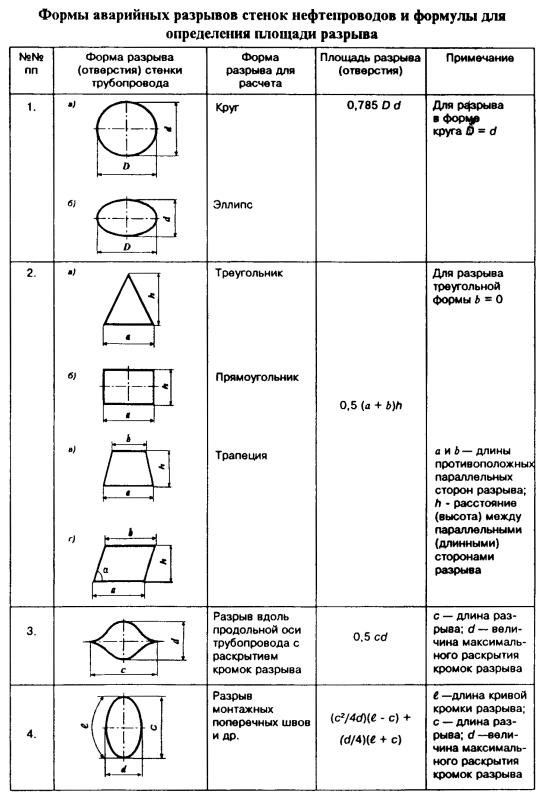

Площадь дефектного отверстия омега в зависимости от формы разрыва стенки нефтепровода определяется по формулам, приведенным в приложении 2.

Коэффициент расхода мю через дефектное отверстие диаметром dотв. определяется в зависимости от числа Рейнольдса Re в соответствии с табл. 2.1.

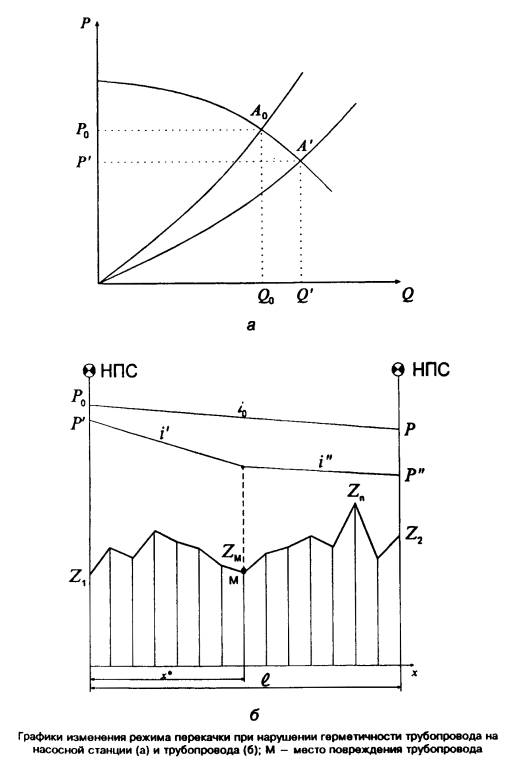

Рис. 1. Графики изменения режима перекачки при нарушении герметичности трубопровода на насосной станции (а) и трубопровода (б)

Таблица 2.1

< 25

25 ... 400

400 ... 10000

10000 ... 300000

> 300000

Коэффициент расхода мю

Re/48

Re/(1,5 + 1,4/Re)

0,595

Число Рейнольдса Re рассчитывается по формуле

Rе = (dотв. квадартный корень2gh*)/ни.                                           (2.4)

Для определения коэффициента расхода мю отверстий, форма которых отличается от круглой, рассчитывается эквивалентный диаметр

dэкв. = квадратный корень (4омега/пи).                                                (2.5)

В этом случае в формулу (2.4) подставляем dотв. = dэкв.

Перепад напора h* в точке истечения зависит от давления Р' в начале участка l, гидравлического уклона i', удаленности места повреждения от НПС, глубины hТ заложения нефтепровода, напора hв, создаваемого атмосферным давлением, и определяется из выражения

h* = ро'/pg - i'x* - hТ;                                                          (2.6)

б) если                                        P" = 0

                                                    или P" < (Zn - Z2)роg,

                                                    или P" < (Zм - Z2)роg,

то Q1 = Q'.                                                                           (2.7)

2.1.3. После отключения насосных станций происходит опорожнение расположенных между двумя ближайшими насосными станциями возвышенных и прилегающих к месту повреждения участков, за исключением понижений между ними. Истечение нефти определяется переменным во времени напором, уменьшающимся вследствие опорожнения нефтепровода.

Для выполнения расчетов продолжительность истечения нефти тау2 с момента остановки перекачки тауо до закрытия задвижек тауз разбивается на элементарные интервалы тауi, внутри которых режим истечения (напор и расход) принимается неизменным.

Для практического применения обычно достаточна точность расчетов, получаемая при тауi равном 0,25 ч, для более точных расчетов значения тауi можно уменьшить (тауi = 0,01 ... 0,1 ч).

Общий объем выхода нефти из нефтепровода за время тау2 = (тауо - тауз) определяется как сумма объемов Vi нефти, вытекших за элементарные промежутки времени тауi:

V2 = Сумма Vi = Сумма Qi×тауi.                                                 (2.8)

Для каждого i-го элементарного интервала времени определяется соответствующий расход Qi нефти через дефектное отверстие:

Qi = мю×омега×квадратный корень 2ghi.                                       (2.9)

Напор в отверстии, соответствующий i-му элементарному интервалу времени, рассчитывается по формуле

hi = Zi - Zм - hT - hв.                                                           (2.10)

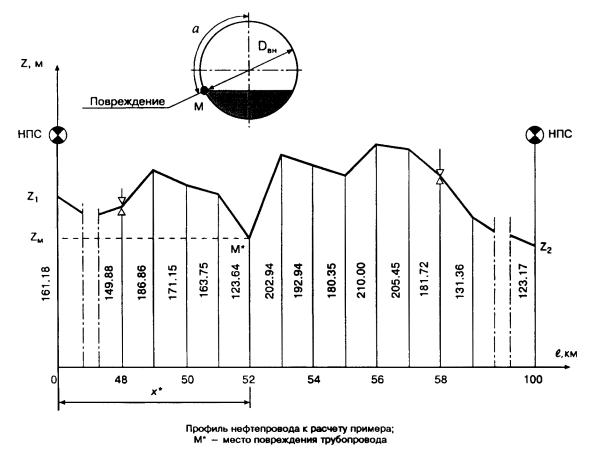

Величина Zi является геодезической отметкой самой высокой точки профиля рассматриваемого участка нефтепровода, заполненного нефтью на i-й момент времени.

За элементарный промежуток времени тауi освобождается объем нефтепровода Vi, что соответствует освобождению li участка нефтепровода:

li = 4Vi/пиDвн(2).                                                           (2.11)

Освобожденному участку li соответствуют значения хi и Zi, определяющие статический напор в нефтепроводе в следующий расчетный интервал времени тауi + 1.

Значение Zi подставляется в формулу (2.10) и далее расчет повторяется полностью для интервала времени тауi + 1. Операция расчета повторяется до истечения времени тау2 = тауо - тауз.

2.1.4. Истечение нефти из нефтепровода с момента закрытия задвижек до прекращения утечки.

Основной объем вытекающей после закрытия задвижек нефти V'3 определяется по формуле

V'3 = пиDвн(2)l'/4.                                                          (2.12)

Значение l' находится как сумма длин участков нефтепровода между перевальными точками или 2-мя смежными с местом повреждения задвижками, возвышенных относительно места повреждения М (х*, Zм) и обращенных к месту повреждения, за исключением участков, геодезические отметки которых ниже отметки места повреждения.

В зависимости от положения нижней точки контура повреждения относительно поверхности трубы и профиля участков нефтепровода, примыкающих к месту повреждения, возможно и частичное их опорожнение. Дополнительный сток ДельтаV3, определяемый объемом участка нефтепровода с частичным опорожнением, для различных условий в зависимости от диаметра нефтепровода определяется в соответствии с данными, приведенными в табл. 2.2.

2.1.5. Объем стока нефти из нефтепровода с момента закрытия задвижек равен

V3 = V'3 + дельтаV3.                                                         (2.13)

2.1.6. Общий объем (общая масса М) вылившейся при аварии нефти определяется суммой объемов истечения нефти с момента возникновения аварии до прекращения утечки:

V = V1 + V2 + V3 или М = роV.                                               (2.14)

2.2. Оценка площади загрязнения земель и водных объектов

2.2.1. Площадь нефтяного загрязнения земель и водных объектов может быть определена:

- методом экспертных оценок;

- инструментальным методом;

- методом аэрофотосъемки.

2.2.2. При использовании метода экспертных оценок в качестве масштаба используют предметы или сооружения на местности с известными размерами, на основании которых определяют длину, ширину или радиус нефтяного пятна.

2.2.3. Для определения площади загрязнения инструментальным методом выбирают опорные точки на местности, между которыми определяют углы и расстояние. Полученные данные наносят на карту, затем в соответствии с масштабом карты вычисляют искомую площадь.

2.2.4. При использовании метода аэрофотосъемки размер пятна определяют по аэрофотоснимкам, для чего:

- на фотографию (или прямо на негатив) накладывают кальку с изображенной на ней сеткой со стороной квадрата 1 мм;

- определяют число квадратов, покрывающих площадь пятна разлива;

- число квадратов умножают на величину площади, соответствующую (при выбранном масштабе аэрофотосъемки) 1 мм2 на кальке;

- масштаб аэрофотосъемки m определяют как соотношение высоты полета Н в момент фотографирования, определяемой по показаниям навигационных приборов самолета, к фокусному расстоянию фотоаппарата b

m = H/b.                                                                  (2.15)


Таблица 2.2

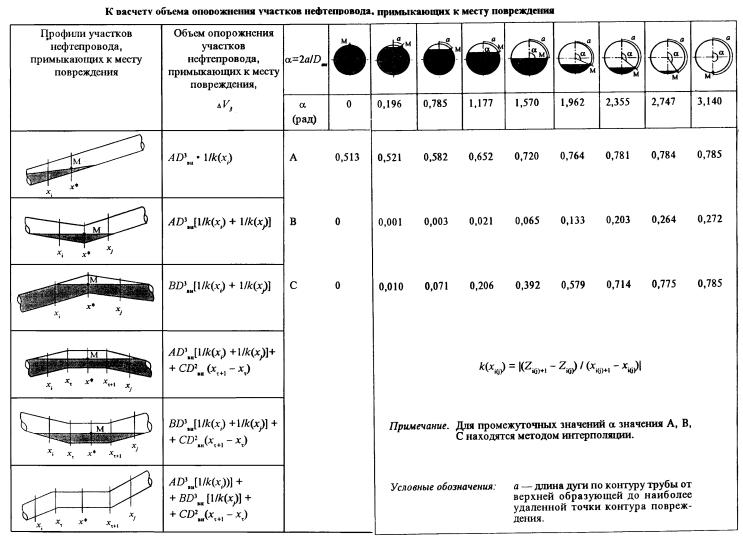

Рис. 2. К расчету объема опорожнения участков нефтепровода, примыкающих к месту повреждения


2.3. Оценка степени загрязнения земель

2.3.1. Степень загрязнения земель определяется нефтенасыщенностью грунта.

Нефтенасыщенность грунта или количество нефти (масса Мвп или объем Vвп), впитавшейся в грунт, определяется по соотношениям [3]:

Мвп = Кн роVгр, кг;

Vвп = Кн Vгр, м3.                                                            (2.16)

Значение нефтеемкости грунта Кн в зависимости от его влажности принимается по табл. 2.3.

Таблица 2.3

Нефтеемкость грунтов

Грунт

Влажность, %

0

20

40

60

Гравий (диаметр частиц 2 ... 20 мм)

0,30

0,24

0,18

0,12

Пески (диаметр частиц 0,05 ... 2 мм)

0,30

0,24

0,18

0,12

Кварцевый песок

0,25

0,20

0,15

0,10

Супесь, суглинок (средний и тяжелый)

0,35

0,28

0,21

0,14

Суглинок легкий

0,47

0,38

0,28

0,18

Глинистый грунт

0,20

0,16

0,12

0,08

Торфяной грунт

0,50

0,40

0,30

0,20

Объем нефтенасыщенного грунта Vгр вычисляют по формуле

Vгр = Fгрhср.                                                                   (2.17)

Средняя глубина hср пропитки грунта на всей площади Fгр нефтенасыщенного грунта определяется как среднее арифметическое из шурфовок (не менее 5 равномерно распределенных по всей поверхности).

2.3.2. Степень загрязнения насыщенного нефтью грунта определяется отбором и последующим анализом почвенных проб на содержание нефтепродуктов.

Почвенные пробы отбираются с глубины от 0 до 0,2 м и от 0,2 м до 0,4 м по диагонали загрязненного участка через каждые 8 ... 10 м, начиная с края.

Методы анализа почвенных проб приведены в РД 39-0147098-015-90 «Инструкция по контролю за состоянием почв на объектах предприятий Миннефтепрома» (приложения 3 - 7) [3].

2.4. Оценка степени загрязнения водных объектов

Степень загрязнения водных объектов определяется массой растворенной и (или) эмульгированной в воде нефти.

2.4.1. Масса нефти, загрязняющей толщу воды, рассчитывается по формулам ИПТЭР:

- для водоемов

Мн.в-м = 5,8×10(-3)×Мр(Сн - Сф),                                   (2.18)

- для водотоков

Мн.в-к = 8,7×10(-4)×Мр(Сн - Сф).                                   (2.19)

Концентрация насыщения Сн принимается по табл. 2.4 в зависимости от типа водного объекта.

Таблица 2.4

Концентрация насыщения воды нефтью

Тип водного объекта

Концентрация насыщения Сн, г/м3

Водоем

26

Водоток

122

Данные о фоновой концентрации Сф могут быть получены в местных органах, контролирующих водные объекты, или определены по результатам лабораторных анализов проб воды, отобранных вне зоны загрязнения.

2.4.2. Масса Мр нефти, разлитой на поверхности водного объекта, определяется одним из следующих способов:

- по балансу количества нефти, вылившейся из магистрального нефтепровода при аварии, и ее распределения по компонентам окружающей природной среды;

- по результатам инструментальных измерений на загрязненной нефтью поверхности водного объекта;

- по количеству нефти, собранной нефтесборными средствами при ликвидации аварийных разливов.

В случае, если определение массы разлитой на водной поверхности нефти производится несколькими способами, дающими разные результаты, в расчет включается большая величина.

Для получения предварительных данных может использоваться метод экспертных оценок загрязнения водных объектов без применения его в расчетах ущерба окружающей среде.

2.4.3. Расчет массы разлитой на поверхности водного объекта нефти по балансу ее количества производится по формуле

Мр = М - Мп - Мип.                                                     (2.20)

2.4.4. При использовании данных инструментальных измерений расчет массы нефти, поступившей в водный объект, производится по формуле

Мр = (mр - mф)Fн×10(-6) + (Ср - Сф)Vр×10(-6).                         (2.21)

Для получения данных инструментальных измерений, входящих в формулу (2.21), необходимо:

- в 4 ... 6 точках разлива произвести отбор нефти пробоотборником с известной площадью поперечного сечения. Точки отбора проб выбираются так, чтобы 2 ... 3 из них находились ближе к центру разлива, а другие 2 ... 3 - на его периферии. Из отобранных проб составляется общая проба, в которой весовым методом определяется масса нефти. По найденной массе рассчитывается масса mр;

- в точках, в которых производится отбор нефти, с глубины 0,3 м отбираются пробы воды для определения концентрации Ср растворенной и эмульгированной в воде нефти (концентрация Ср определяется одним из методов, указанных в [4]);

- в 1 ... 2 точках поверхности водного объекта, не подверженных влиянию разлива нефти, пробоотборником с известной площадью поперечного сечения отбираются пробы воды для определения наличия на ней нефти и ее массы. По найденной массе рассчитывается масса mф;

- в точках, в которых производится отбор проб воды для нахождения массы mф, отбираются пробы воды с глубины 0,3 м для определения фоновой концентрации Сф нефтепродуктов в воде (отбор проб воды производится в случаях, когда данные о фоновой концентрации в месте разлива нефти не известны).

2.4.5. На основе экспертных оценок характера поверхности воды и внешних признаков нефтяной пленки расчет массы разлитой на поверхности водного объекта нефти производится по формуле

Мр = (mр - mф)Fн×10(-6).                                                  (2.22)

Значения mр и mф при оценке массы разлитой нефти данным способом принимаются по табл. 2.5.

Таблица 2.5

Масса нефти на 1 м2 водной поверхности при различном внешнем виде нефтяной пленки

Внешние признаки нефтяной пленки

Масса нефти на 1 м2 водной поверхности, г

1. Чистая водная поверхность без признаков опалесценции (отсутствие признаков цветности при различных условиях освещенности)

0

2. Отсутствие пленки и пятен, отдельные радужные полосы, наблюдаемые при наиболее благоприятных условиях освещения и спокойном состоянии водной поверхности

0,1

3. Отдельные пятна и серые пленки серебристого налета на поверхности воды, наблюдаемые при спокойном состоянии водной поверхности, появление первых признаков цветности

0,2

4. Пятна и пленки с яркими цветными полосами, наблюдаемыми при слабом волнении

0,4

5. Нефть в виде пятен и пленки, покрывающая значительные участки поверхности воды, не разрывающиеся при волнении, с переходом цветности к тусклой мутно-коричневой

1,2

6. Поверхность воды покрыта сплошным слоем нефти, хорошо видимой при волнении, цветность темная, темно-коричневая

2,4

Способ экспертных оценок может применяться в случаях, когда толщина слоя нефти в месте разлива значительно меньше 1 мм.

2.4.6. Для водоемов допускается проведение контрольных замеров фактических концентраций эмульгированной и растворенной нефти под поверхностью разлива, а также толщины загрязненного слоя воды водного объекта после проведения мероприятий по сбору разлитой нефти.

2.4.7. Масса пленочной нефти, оставшейся на водной поверхности после проведения обязательных мероприятий по ликвидации последствий разливов нефти, рассчитывается по формуле

Мпл.ост = mпл.ост.×Fн.ост.                                           (2.23)

Значение mпл.ост. принимается по табл. 2.5.

2.4.8. Масса нефти, принимаемая для расчета платы за загрязнение водного объекта при авариях на магистральных нефтепроводах Му, рассчитывается по формуле

Му = Ми + Мпл.ост.                                                (2.24)

Если в результате проведения мероприятий пленочная нефть полностью удалена, то второе слагаемое формулы (2.24) принимается равным нулю.

2.5. Оценка степени загрязнения атмосферы

Степень загрязнения атмосферы вследствие аварийного разлива нефти определяется массой летучих низкомолекулярных углеводородов, испарившихся с покрытой нефтью поверхности земли или водоема.

2.5.1. Масса углеводородов, испарившихся с поверхности земли, покрытой разлитой нефтью, определяется по формуле

Ми.п. = qи.п.Fгр.×10(-6).                                          (2.25)

Удельная величина выбросов qи.п. принимается по табл. П.3 - П.5 в зависимости от следующих параметров: плотности нефти р, средней температуры поверхности испарения tп.и., толщины слоя нефти на дневной поверхности земли дельтап, продолжительности процесса испарения свободной нефти с дневной поверхности земли тауи.п.

Плотность ро принимается по данным документов о качестве нефти, перекачиваемой по магистральному нефтепроводу перед его аварийной остановкой.

Средняя температура поверхности испарения определяется по формуле

tп.и. = 0,5(tп + tвоз).                                                 (2.26)

Если tп.и. < 4 °C, то удельная величина выбросов принимается равной нулю.

Толщина слоя свободной нефти на поверхности земли рассчитывается по формуле

дельтап = Мп.с./Fгр.ро                                            (2.27)

Продолжительность испарения свободной нефти с поверхности земли определяется по формуле

тауи.п. = таум.п. - тауоп.                                           (2.28)

Для определения удельной величины выбросов углеводородов при промежуточных значениях параметров, не указанных в табл. П.3 - П.5, производится линейная интерполяция между смежными значениями.

2.5.2. Масса углеводородов, испарившихся в атмосферу с поверхности водного объекта, покрытой нефтью, определяется по формуле

Ми.в. = qи.в.Fи×10(-6).                                           (2.29)

Удельная величина выбросов qи.в. принимается по табл. П.3 - П.5 в зависимости от следующих параметров:

- средней температуры поверхности испарения

tи.в. = 0,5(tв + tвоз.);                                              (2.30)

Если tи.в. < 4 °С, то удельная величина выбросов принимается равной нулю.

- толщины слоя плавающей на водной поверхности нефти

дельтав = Мр/Fи ро;                                              (2.31)

- продолжительности процесса испарения плавающей на водной поверхности нефти

тауи.в. = таум.в. - тауо.в.                                         (2.32)

2.5.3. Масса нефти, принимаемая для расчета платы за выбросы углеводородов нефти в атмосферу при авариях на магистральных нефтепроводах, рассчитывается по формуле

Ми = Ми.п. + Ми.в.                                             (2.33)

Если в результате аварии нефть загрязняет только землю или только водный объект, то соответственно в формуле (2.33) слагаемое Ми.в. или Ми.п. принимается равным нулю.

2.6. Баланс количества вылившейся нефти

2.6.1. На всех стадиях ликвидации аварии на магистральных нефтепроводах с момента возникновения до полной ликвидации ее последствий должен соблюдаться баланс между массой М вылившейся нефти из трубопровода и распределением ее по компонентам окружающей природной среды с последующим соблюдением баланса между массой М вылившейся из трубопровода нефти и собранной Мсб и безвозвратно потерянной Мб.п. нефти:

М = Мб.п. + Мсб.,                                                  (2.34)

Мбп = Мв.п. + Му + Ми.                                         (2.35)

Масса впитавшейся в грунт нефти Мвп определяется по формуле (2.16); масса нефти, загрязняющей водный объект, Му определяется по формулам (2.18) - (2.24); масса испарившихся углеводородов нефти, Ми определяется по формулам (2.25) - (2.33).

3. Оценка ущерба, подлежащего компенсации, окружающей природной среде от загрязнения земель

3.1. В соответствии с нормативным документом «Порядок определения размеров ущерба от загрязнения земель химическими веществами» [5] ущерб Уз от загрязнения земель нефтью определяется по формуле

Уз = НсFгрКпКвКэ(i)Кг.                                                    (3.1)

Норматив стоимости сельскохозяйственных земель Нс определяется согласно табл. П.7.1.

Коэффициент пересчета в зависимости от периода времени по восстановлению загрязненных сельскохозяйственных земель Кп определяется согласно табл. П.7.2.

Коэффициент пересчета в зависимости от степени загрязнения земель нефтью Кв определяется по табл. П.7.3.

Коэффициент экологической ситуации и экологической значимости территории i-го экономического района Кэ(i) определяется по табл. П.7.4.

Коэффициент пересчета в зависимости от глубины загрязнения земель Кг определяется по табл. П.7.5.

3.2. Степень загрязнения земель характеризуется пятью уровнями: допустимым (1 уровень), слабым (2), средним (3), сильным (4) и очень сильным (5).

Содержание в почве нефти и нефтепродуктов, соответствующее различным уровням загрязнения, приведено в табл. П.7.6.

3.3. Уточненный ущерб Уи.п. от загрязнения нефтью земель определяется как сумма затрат за компенсацию негативных последствий воздействия загрязнения, складывающаяся из затрат Зс.о. на восстановление объектов и сооружений, расположенных на загрязненной территории, затрат Зс.р. на компенсацию потерь сельскохозяйственных ресурсов, затрат Зл.р. на компенсацию потерь лесных ресурсов:

Ун.п. = Зсо + Зср + Зпр.                                                     (3.2)

3.4. Затраты на восстановление объектов и сооружений, пострадавших в результате загрязнения прилегающей территории, подсчитываются согласно сметной стоимости восстановительных работ.

3.5. Затраты на компенсацию потерь сельскохозяйственных ресурсов определяются как сумма, слагаемая из ущерба от временного выведения из оборота плодоносящих и неплодоносящих плодово-ягодных, а также защитных и иных выращенных землепользователем многолетних насаждений Упми, стоимости незавершенного сельскохозяйственного производства (вспашка, внесение удобрений, посев и другие работы) Сип, стоимости урожая сельскохозяйственных культур Су.с.к. (если на земельном участке проделан основной комплекс агротехнических мероприятий по возделыванию соответствующей сельскохозяйственной культуры):

Зср = Упми + Сип + Су.с.к.                                               (3.3)

3.6. Расчет ущерба от выведения из оборота плодоносящих плодово-ягодных, а также защитных и иных выращенных землепользователем многолетних насаждений производится по их балансовой стоимости.

3.7. Ущерб от выведения из оборота неплодоносящих насаждений оценивается по фактически произведенным землепользователем затратам:

- на подготовку почвы, посадку насаждений и уход за ними, на другие виды работ - в соответствии с установленными нормами и расценками;

- на покупку саженцев - по ценам плодопитомнических хозяйств или фактическим затратам на их выращивание;

- на оплату минеральных удобрений;

- на производство органических удобрений в хозяйстве - по фактическим затратам.

3.8. Ущерб незавершенного производства (вспашка, внесение удобрений, посев, уход за посевами и другие виды работ) определяется фактическими затратами на выполнение землепользователем работы по нормам выработки и расценкам на отдельные виды этих сельскохозяйственных работ, а также стоимостью высеянных семян, органических и минеральных удобрений и т.п., внесенных в почву, но не использованных в связи с временным изъятием из оборота земельного участка.

3.9. Ущерб от потерь семян, органических и минеральных удобрений определяется по фактическим затратам на их производство или по закупочным ценам.

3.10. Ущерб от потерь урожая сельскохозяйственных культур оценивается при нанесении ущерба земельному участку до уборки урожая. Ущерб определяется исходя из средней за последние 5 лет урожайности этой культуры в данном хозяйстве и закупочных цен, действующих в данной зоне. По кормовым культурам, не имеющим закупочных цен, урожай переводится на кормовые единицы, и его стоимость определяется по закупочной стоимости овса. В этом случае ущерб от незавершенного производства не возмещается.

3.11. Ущерб Ул.х., нанесенный лесному хозяйству, определяется стоимостью Сд потерянной древесины s-го вида на корню, стоимостью посадки Сп.с. и выращивания Св.с. саженцев до смыкания кроны, количеством видов и рассматриваемых культур и площадей Fs, загрязненных нефтью, занятых каждой лесной культурой:

Ул.х. = Fi(Сд + Сп.с. + Св.с.).                                     (3.4)

4. Оценка ущерба, подлежащего компенсации, окружающей природной среде от загрязнения нефтью водных объектов

4.1. Расчет ущерба ОПС от загрязнения водных объектов нефтью при аварийных разливах выполняется по формуле

Ук.в. = 5КиСвМу.                                                       (4.1)

Ущерб, подлежащий компенсации, Ук.в. рассчитывается как плата за сверхлимитный сброс загрязняющих веществ с применением повышающего коэффициента 5.

Масса нефти Му определяется в соответствии с п. 2.4.8.

Св = Нб.в.Кэ.в.                                                         (4.2)

Базовый норматив платы Нб.в. принимается по табл. П.8.1 [6], коэффициент экологической ситуации Кэ.в. - по табл. П.8.2 [6] в соответствии с Базовыми нормативами платы за выбросы, сбросы загрязняющих веществ в окружающую среду и размещение отходов (приложение к постановлению правительства РФ от 28.08.92 г. № 632 «Об утверждении порядка определения платы и ее предельных размеров за загрязнение окружающей природной среды, размещение отходов, другие виды вредного воздействия»).

5. Оценка ущерба, подлежащего компенсации, окружающей природной среде от загрязнения атмосферы

5.1. Расчет ущерба ОПС от выбросов углеводородов нефти в атмосферу при аварийных разливах выполняется по формуле

Ук.а. = 5КиСаМи.                                                      (5.1)

Ущерб, подлежащий компенсации, Ук.а. рассчитывается как плата за сверхлимитный выброс загрязняющих веществ применением повышающего коэффициента 5.

Масса углеводородов Ми определяется в соответствии с п. 2.5.3.

Са = Нб.а.Кэ.а.                                                         (5.2)

Базовый норматив платы Нб.а. принимается по табл. П.9.1 [6] в соответствии с Базовыми нормативами платы за выбросы, сбросы загрязняющих веществ в окружающую среду и размещение отходов (приложение к постановлению правительства РФ от 28.08.92 г. № 632 «Об утверждении порядка определения платы и ее предельных размеров за загрязнение окружающей природной среды, размещение отходов, другие виды вредного воздействия»).

6. Плата за загрязнение окружающей природной среды при авариях на магистральных нефтепроводах

6.1. Плата за загрязнение окружающей природной среды разлившейся нефтью при авариях на магистральных нефтепроводах П складывается из ущерба, подлежащего компенсации, за загрязнение земли, водных объектов и атмосферы:

П = Уз + Ук.в. + Ук.а., руб.                                                (6.1)

7. Порядок расчета платы за загрязнение окружающей природной среды при авариях на магистральных нефтепроводах

1. Подготовка исходной информации.

1.1. Данные плана и профиля (хi, Zi для характерных точек) нефтепровода между 2-мя НПС, смежными с местом повреждения.

1.2. Ро, Р, iо, Qo, l, Z1, Z2, mo, Dвн, hт, hа.

1.3. х*, Zм, dотв, омега, Р', i', i'', Q', тауо, тауа, тауз, а.

1.4. ни, pо, g.

1.5. hср, Fгр, дельтап, tп.

1.6. Ср, Сф, Сн, mp, mф, mпл.ост., Fн.ост., Fн, tв.

1.7. tвоз, дельтап, qи.п., qи.в., таум.п., тауо.п., таум.в., тауо.в.

1.8. Кп, Кв, Кэ, Кг, Кэ.в., Ки.

2. Определение количества нефти, вылившейся из нефтепровода вследствие аварии.

2.1. Определяем V1, для чего:

2.1.1. Проверяем выполнение условия Q' - Qo < 0. Если данное условие выполняется, то:

а) по формулам приложения 2 определяем омега;

б) для дефектных отверстий, форма которых отличается от круглой, определяем dэкв по (2.5);

в) определяем Re по (2.4);

г) в зависимости от Re определяем мю в соответствии с табл. 2.1;

д) определяем h* по (2.6);

е) определяем Q1, по (2.3).

2.1.2. Если условие 2.1.1 не выполняется, проверяется условие Р" = 0 или Р" < (Zп - Z1)pоg или Р" < (Zм - Z2)pоg.

Если оно выполняется, то Q1 = Q'.

2.1.3. Если условия 2.1.1 и 2.1.2 не выполняется, то Q1 определяем по (2.2).

2.1.4. Определяем V1 по (2.1).

2.2. Определяем V2, для чего:

2.2.1. Определяем продолжительность тау2.

2.2.2. Устанавливаем элементарный интервал времени, принимаемый для расчета, - шаг расчета (тауi = 0,01 ... 0,25 ч).

2.2.3. По профилю трассы определяем самую высокую точку Z1i на расчетном участке нефтепровода между двумя задвижками, смежными с местом повреждения.

2.2.4. Определяем h1i, соответствующий Z1i по (2.10).

2.2.5. Определяем участки, подлежащие опорожнению от нефти самотеком. Для этого на рассматриваемом участке исключаем участки, имеющие уклон в обратную сторону от повреждения, а также участки, предшествующие указанным участкам и имеющие уклон в сторону повреждения, но высотные отметки которых ниже верхних точек уклонов в обратную сторону (так называемые ямки).

2.2.6. Для элементарного интервала времени тау1i определяем статический напор h1i над местом выхода нефти по (2.10) и Q1i по (2.9).

2.2.7. Находим элементарный объем V1i нефти, вытекшей из нефтепровода за промежуток времени тау1i по выражению V1i = Q1i · тау1i.

2.2.8. Определяем длину l1i опорожненного участка нефтепровода за промежуток времени тау1i из выражения (2.11).

2.2.9. Отсчитывая с точки трассы, имеющей отметку Z1i, длину l1i от рассматриваемого участка, определяем координаты (х2i, Z2i) нефтепровода, заполненного нефтью, к следующему элементарному интервалу времени тау2i.

2.2.10. Определяем соответствующие интервалу времени тау2i значения h2i по (2.10), Q2i по (2.9), V2i.

2.2.11. Операции пп. 2.2.6 - 2.2.10 повторяем до истечения времени тау2.

2.2.12. Определяем V2 по (2.8).

2.3. Определяем V3 для чего:

2.3.1. Определяем V'3 по (2.12).

2.3.2. Определяем ДельтаV3 по данным табл. 2.2.

2.3.3. Определяем V3 по (2.13).

2.4. Определяем V и М по (2.14).

3. Оценка степени загрязнения компонентов окружающей природной среды.

3.1. Оценка степени загрязнения земель.

3.1.1. Определяем площадь Fгр в соответствии с пп. 2.2.1 - 2.2.4.

3.1.2. Определяем объем Vгр по (2.17).

3.1.3. Определяем Мвп и Vвп по (2.16).

3.2. Оценка степени загрязнения водного объекта.

3.2.1. Определяем Fн в соответствии пп. 2.2.1 - 2.2.4.

3.2.2. Определяем Мр в соответствие с 2.4.2 - 2.4.6

3.2.3. Определяем Мн.в-м по (2.18) или Мн.в-к по (2.19).

3.2.4. Определяем Мпл.ост по (2.23).

3.2.5. Определяем Му по (2.24).

3.3. Оценка степени загрязнения атмосферы.

3.3.1. Определяем tп.и. по (2.26).

3.3.2. Определяем дельтап по (2.27).

3.3.3. Определяем тауи.п. по (2.28).

3.3.4. Определяем Ми.п. по (2.25).

3.3.5. Определяем tв.и. по (2.30).

3.3.6. Определяем дельтав по (2.31).

3.3.7. Определяем тауи.в. по (2.32).

3.3.8. Определяем Ми.в. по (2.29).

3.3.9. Определяем Ми по (2.33).

4. Баланс количества вылившейся нефти.

4.1. Проверяем соблюдение баланса по (2.34) и (2.35).

4.2. При разнице левой и правой частей равенств (2.34) и (2.35) более чем на 5 % проверить правильность исходных данных.

5. Оценка ущерба, подлежащего компенсации, от загрязнения земель.

5.1. Определяем УЗ по (3.1) или по (3.2).

При расчете УЗ по (3.2) необходимо сначала:

5.1.1. Определить по сметной стоимости Зс.о.

5.1.2. Определить Зс.р. по (3.3).

5.1.3. Определить Ул.х. по (3.4).

6. Оценка ущерба, подлежащего компенсации, от загрязнения нефтью водных объектов.

6.1. Определяем Св по (4.2).

6.2. Определяем Ук.в. по (4.1).

7. Оценка ущерба от загрязнения атмосферы испарениями нефти.

7.1. Определяем Са по (5.2).

7.2. Определяем Ук.а. по (5.1).

8. Плата за загрязнение окружающей природной среды при авариях на магистральных нефтепроводах.

8.1. Определяем П по (6.1).

Согласована с департаментом

Государственного экологического

контроля Минприроды РФ

Литература

1. Антипьев В.Н., Архипов В.П., Земенков Ю.Д. Определение количества нефти, вытекшей из поврежденного трубопровода при работающих насосных станциях // НТИС/ВНИИОЭНГ. Сер. «Нефтепромысловое дело и транспорт нефти». - 1985. - Вып. 9. - С. 43 - 45.

2. Альтшульц А.Д. Гидравлические сопротивления. - М.: Недра, 1972.

3. РД 39-0147098-015-90. Инструкция по контролю за состоянием почв на объектах предприятий Миннефтепрома.

4. Руководство по методам химического анализа морских вод. - Л.: Гидрометеоиздат, 1977.

5. Порядок определения размеров ущерба от загрязнения земель химическими веществами. - М.: Роскомзем, 1993.

6. Постановление правительства Российской Федерации от 28.08.92 г. № 632 «Об утверждении порядка определения платы и ее предельных размеров за загрязнение окружающей природной среды, размещение отходов, другие виды вредного воздействия».

Приложение 1

Пример расчета ущерба окружающей природной среде при аварии на магистральном нефтепроводе

На нефтепроводе диаметром 529 мм (рисунок) на 52 км от насосной станции в начале апреля произошел порыв по нижней образующей трубы в 22,5 градусах от вертикальной оси длиной 0,144 м с максимальным раскрытием кромок 0,01 м.

Вылившаяся нефть растеклась по местности с суглинистой почвой и впиталась в грунт, часть попала в реку, часть распространилась по местности на поверхности талых вод, большая часть нефти была собрана в земляные амбары.

Замерами установлено, что разлившаяся нефть загрязнила 30000 м2 пашни при глубине пропитки hср = 0,05 м, 80000 м2 поверхности талых вод; масса собранной с поверхности реки нефти нефтесборщиками и вывезенной с места аварии составила 74,5 т, масса собранной с поверхности земли нефти в амбары составила 800 т, масса нефти, собранной с поверхности талых вод, - 20 т.

Исходные данные

тауа = 8 ч 15 мин - время повреждения нефтепровода;

тауо = 8 ч 30 мин - время останова насосов;

тауз = 9 ч 00 мин - время закрытия задвижек;

тауi = 0,1 ч - элементарный интервал времени, внутри которого режим истечения принимается неизменным;

Qo = 0,78 м3/c - расход нефти в неповрежденном нефтепроводе при работающих насосных станциях;

Q' = 0,97 м3/c - расход нефти при работающих насосах в поврежденном нефтепроводе;

l = 100 км - протяженность аварийного участка нефтепровода между двумя насосными станциями;

x* = 52 км - расстояние от насосной станции до места повреждения;

lзадв1 = 48 км - расстояние от НПС до задвижки 1;

lзадв2 = 58 км - расстояние от НПС до задвижки 2;

Z1 = 161,38 м - геодезическая отметка начала аварийного участка;

Z2 = 123,17 м - геодезическая отметка конца аварийного участка;

P1 = 40,4×10(5) Па - давление и начале участка;

Р2 = 4,05 х10(5) Па - давление в конце участка;

g = 9,81 м/с2 - ускорение силы тяжести;

ро = 0,86 т/м3 - плотность нефти;

mо = 1,75 - показатель режима движения нефти по нефтепроводу;

dвн = 0,5 м - внутренний диаметр нефтепровода;

омега = 0,00072 м2 - площадь отверстия повреждения;

ни = 0,076×10(-4) м2/с - кинематическая вязкость нефти;

hа = 10 м вод. ст. - напор, создаваемый атмосферным давлением;

hТ = 2 м - глубина заложения нефтепровода;

Zм = 123,64 м - геодезическая отметка места повреждения;

Ро = 55,7×10(5) Па - рабочее давление;

iо = 0,006 - гидравлический уклон;

hср = 0,05 - глубина пропитки грунта нефтью;

Fгр = 30000 м2 - площадь нефтенасыщенного грунта;

tп = 5 °С - температура верхнего слоя земли;

tв = 4 °С - температура воды;

tвоз = 7 °С - температура воздуха;

Сн = 122 г/м3 - концентрация насыщения растворенной и эмульгироваиной нефти в поверхностном слое воды;

Сф = 0,05 г/м3 - концентрация растворенной и эмульгированной нефти в воде на глубине 0,3 м до аварии;

Ср = 8 г/м3 - концентрация растворенной и эмульгированной нефти в воде на глубине 0,3 м после аварии;

mр = 70 г/м2 - удельная масса пленочной нефти на 1 м2 площади реки после аварии;

mф = 0,2 г/м2 - удельная масса пленочной нефти на 1 м2 площади реки до аварии;

mпл.ост. = 0,4 г/м2 - удельная масса пленочной нефти на 1 м2 после ликвидации аварии;

Fн = 80000 м2 - площадь поверхности реки, покрытая разлитой нефтью;

Fт.в. = 62000 м2 - площадь загрязненных талых вод;

Fа = 2000 м2 - площадь земляного амбара;

дельтап = 0,01 м - толщина слоя нефти на поверхности земли;

дельтав = 0,003 м - толщина слоя нефти на водной поверхности;

таун.п. = 48 ч - продолжительность испарения свободной нефти с поверхности земли;

таун.в. = 48 ч - продолжительность испарения свободной нефти с водной поверхности;

qн.п. = 556 г/м2 - удельная величина выбросов углеводородов с 1 м2 поверхности нефти, разлившейся на земле;

qн.а. = 4620 г/м2 - удельная величина выбросов углеводородов с 1 м2 поверхности амбара;

qн.в. = 256 г/м2 - удельная величина выбросов углеводородов с 1 м2 поверхности нефти, разлившейся на воде;

qн.т.в. = 141 г/м2 - удельная величина выбросов углеводородов с 1 м2 поверхности талых вод;

Кн = 0,4 - нефтеемкость земли;

Ки = 4,9 - коэффициент инфляции;

Кв = 2 - коэффициент пересчета в зависимости от степени загрязнения земель нефтью;

Кп = 2,5 - коэффициент пересчета в зависимости от периода времени по восстановлению загрязненных сельскохозяйственных земель;

Нб.а. = 50 руб./т - базовый норматив платы за выброс 1 т углеводородов в пределах установленного лимита;

Нб.в. = 221750 руб./т - базовый норматив платы за сброс 1 т нефти в пределах установленного лимита;

Нс = 2101000 руб./т - норматив стоимости сельскохозяйственных земель;

Кэ.в. = 1,1 - коэффициент экологической ситуации и экологической значимости состояния реки;

Кэ.а. = 2 - коэффициент экологической ситуации и экологической значимости атмосферы в данном регионе;

Кэ(i) = 5 - коэффициент экологической ситуации и экологической значимости грунта в данном регионе;

Кг = 1,3 - коэффициент пересчета в зависимости от глубины загрязнения земель;

Уiv = 80 руб./т - удельные затраты за размещение токсичных отходов IV класса;

Кт.н. = 4 - класс токсичности нефти.

Рис. 3. Профиль нефтепровода к расчету примера

Для расчета «Ущерба окружающей природной среде при аварии на магистральном нефтепроводе» разработана программа, которая предназначена для работы на IBM-совместимых компьютерах, удовлетворяющих следующим требованиям:

- микропроцессор - Intel 80286/16 или выше;

- НЖМД - 40 Мб или более;

- ОЗУ - 1 Мб или более;

- MS-DOS V.3.3 или выше.

Программа написана на языке Borland Pascal V.7.0. Главный модуль программы представлен в приложении 10, исходные тексты записаны на дискетах и находятся в фонде ИПТЭР.

Результаты расчета, полученные по данной программе, представлены ниже.

Результаты расчета

Объем нефти, вытекшей с момента аварии до остановки перекачки:

V1 = 831,675 м3.

Объем нефти, вытекшей с момента остановки перекачки до закрытия задвижек:

V2 = 29,887 м3.

Объем нефти, вытекшей с момента закрытия задвижек до прекращения утечки:

V3 = 851,149 м3.

Общий объем нефти, вытекший при аварии:

V = 1712,711 м3.

Масса вытекшей нефти при аварии:

М = 1472,931 т.

Объем нефтенасыщенного грунта:

Vгр = 1500,000 м3.

Масса нефти, впитавшейся в грунт:

Мвп = 516,000 т.

Масса разлитой на поверхности реки нефти:

Мр = 5,775 т.

Масса нефти, загрязняющей реку:

Мн.в-м = 0,612 т.

Масса пленочной нефти:

Мпл.ост = 0,031 т.

Масса нефти для расчета ущерба за загрязнение реки:

Му = 0,643 т.

Масса испарившихся углеводородов с поверхности почвы:

Ми.п. = 16,680 т.

Масса испарившихся углеводородов с поверхности реки:

Мн.в. = 20,480 т.

Масса испарившихся углеводородов с поверхности амбара:

Ми.а = 9,240 т.

Масса испарившихся углеводородов с поверхности талых вод:

Ми.т.в. = 8,740 т.

Масса нефти для расчета ущерба от выброса в атмосферу:

Ма = 55,140 т.

Ущерб от загрязнения нефтью земель:

Уз = 77842050,000 руб.

Ущерб от загрязнения реки:

Ук.в. = 3824744,000 руб.

Ущерб от загрязнения атмосферы:

Ук.а. = 147588,000 руб.

Общий ущерб окружающей природной среде:

П = 81814382,000 руб.

Приложение 2

Рис. 4. Формы аварийных разрывов стенок нефтепроводов и формулы для определения площади разрыва

Приложение 3

Таблица П.3

Удельная величина выбросов углеводородов в атмосферу с поверхности нефти, г/м2 (плотность нефти до 0,850 т/м3)

Продолжительность испарения, r

Толщина слоя нефти, м

до 0,001

0,005

0,010

0,050

0,100

0,200

0,300

0,400

0,500

1,000

1,500

1

2

3

4

5

6

7

8

9

10

11

12

Температура поверхности испарения tи = 5 °С

До 6

27

63

90

206

295

421

519

601

674

962

1185

12

51

120

173

403

578

828

1022

1186

1331

1903

2345

18

72

173

251

590

850

1222

1510

1754

1969

2822

3482

24

91

222

324

770

1112

1603

1983

2306

2592

3721

4596

30

108

268

393

941

1364

1971

2443

2843

3198

4601

5688

36

124

310

457

1105

1606

2328

2889

3366

3788

5461

6758

42

138

350

518

1262

1840

2674

3323

3875

4364

6303

7808

48

151

387

575

1413

2066

3010

3745

4371

4926

7127

8837

60

174

454

680

1697

2494

3651

4555

5325

6008

8724

10836

72

193

514

775

1959

2894

4256

5322

6231

7039

10256

12762

84

210

568

860

2202

3268

4826

6049

7094

8022

11726

14617

96

225

615

938

2428

3620

5366

6740

7915

8961

13139

16405

108

238

658

1008

2638

3950

5877

7397

8699

9859

14498

18130

120

249

697

1073

2835

4260

6362

8023

9447

10717

15806

19796

132

260

733

1132

3019

4553

6823

8620

10163

11540

17065

21404

144

269

766

1187

3192

4830

7261

9189

10847

12328

18279

22959

156

277

796

1238

3354

5092

7678

9733

11503

13084

19449

24463

168

285

823

1285

3507

5341

8076

10254

12131

13810

20578

25918

180

292

849

1328

3652

5576

8455

10752

12734

14508

21669

27327

192

298

872

1369

3788

5800

8817

11229

13313

15179

22723

28691

204

304

894

1407

3917

6013

9164

11687

13869

15825

23741

30013

216

309

915

1443

4040

6216

9496

12127

14404

16447

24727

31295

228

314

934

1476

4156

6410

9814

12549

14919

17047

25680

32539

240 и выше

319

952

1508

4266

6595

10119

12955

15415

17625

26603

33745

Температура поверхности испарения tи = 10 °C

До 6

96

236

344

820

1185

1710

2116

2462

2767

3976

4912

12

158

407

606

1497

2192

3198

3982

4650

5242

7592

9419

18

201

538

813

2066

3058

4505

5640

6608

7468

10896

13569

24

233

641

979

2550

3811

5663

7121

8370

9481

13926

17403

30

257

723

1116

2968

4472

6695

8454

9964

11311

16714

20956

36

276

792

1231

3332

5057

7621

9659

11413

12981

19289

24257

42

292

849

1328

3652

5577

8457

10754

12737

14511

21674

27333

48

304

897

1412

3936

6044

9215

11754

13950

15919

23889

30266

60

325

975

1550

4416

6846

10536

13512

16096

18420

27879

35417

72

339

1036

1657

4806

7511

11650

15008

17935

20575

31371

40019

84

351

1083

1743

5130

8070

12601

16297

19529

22452

34455

44114

96

360

1122

1814

5404

8548

13423

17419

20922

24100

37196

47781

108

368

1154

1874

5637

8960

14141

18405

22155

25560

39650

51084

120

374

1181

1924

5839

9320

14773

19278

23249

26861

41859

54074

132

379

1204

1967

6015

9636

15334

20056

24228

28029

43859

56794

144

383

1224

2004

6170

9917

15834

20754

25109

29082

45677

59279

156

387

1241

2037

6308

10168

16284

21384

25906

30037

47338

61557

168

391

1257

2066

6431

10393

16691

21955

26631

30908

48860

63655

180

394

1271

2092

6542

10596

17060

22475

27292

31704

50261

65592

192

396

1283

2115

6642

10780

17397

22951

27899

32435

51554

67386

204

399

1294

2136

6733

10949

17705

23388

28457

33108

52752

69052

216

401

1304

2155

6815

11103

17988

23790

28972

33731

53865

70605

228

403

1313

2172

6891

11244

18250

24162

29449

34308

54901

72054

240 и выше

404

1321

2188

6961

11375

18491

24507

29891

34845

55867

73410

Температура поверхности испарения tи = 15 °C

До 6

174

456

683

1703

2504

3665

4573

5346

6032

8759

10881

12

250

699

1076

2844

4274

6384

8051

9480

10755

15863

19869

18

292

850

1331

3661

5592

8480

10785

12774

14554

21741

27420

24

319

953

1510

4276

6611

10146

12991

15459

17676

26685

33853

30

338

1028

1643

4755

7423

11502

14809

17690

20287

30901

39398

36

351

1085

1746

5139

8085

12627

16332

19573

22503

34539

44228

42

362

1129

1827

5453

8635

13575

17627

21184

24407

37711

48472

48

370

1165

1893

5716

9100

14386

18742

22577

26061

40500

52232

60

382

1219

1994

6128

9840

15698

20563

24867

28793

45177

58594

72

391

1258

2068

6438

10405

16714

21987

26671

30956

48945

63773

84

397

1287

2124

6679

10850

17524

23131

28128

32712

52046

68070

96

402

1310

2168

6872

11209

18185

24070

29330

34165

54643

71693

108

406

1329

2203

7031

11505

18735

24855

30339

35387

56849

74790

120

409

1344

2233

7162

11754

19199

25521

31197

36430

58746

77466

132

412

1357

2257

7274

11966

19596

26093

31936

37331

60395

79803

144

414

1367

2278

7370

12148

19940

26589

32579

38115

61842

81860

156

416

1376

2296

7453

12306

20241

27024

33143

38806

63121

83686

168

418

1384

2312

7525

12446

20506

27409

33643

39418

64261

85317

180

419

1391

2325

7589

12569

20741

27751

34089

39964

65282

86783

192

421

1398

2337

7646

12679

20951

28058

34488

40454

66203

88108

204

422

1403

2348

7697

12777

21141

28334

34849

40897

67037

89311

216

423

1408

2358

7743

12866

21312

28584

35176

41299

67797

90408

228

424

1412

2367

7785

12947

21467

28811

35473

41665

68491

91412

240 и выше

424

1416

2375

7822

13020

21609

29019

35746

42001

69128

92336

Температура поверхности испарения tи = 20 °С

До 6

240

666

1021

2677

4010

5971

7518

8844

10024

14750

18450

12

311

922

1456

4084

6291

9618

12289

14601

16677

25092

31771

18

345

1057

1697

4953

7763

12077

15586

18649

21414

32745

41840

24

365

1141

1850

5542

8792

13847

18000

21649

24959

38637

49719

30

378

1198

1955

5968

9551

15182

19845

23962

27711

43314

56051

36

387

1240

2033

6290

10134

16225

21300

25800

29910

47116

61253

42

394

1271

2092

6542

10597

17062

22477

27295

31707

50267

65601

48

399

1295

2139

6745

10972

17749

23449

28536

33204

52922

69290

60

407

1331

2208

7052

11545

18808

24960

30475

35552

57148

75211

72

412

1356

2257

7272

11961

19588

26081

31920

37312

60361

79754

84

416

1375

2293

7437

12277

20186

26945

33040

38679

62887

83351

96

419

1389

2321

7567

12526

20659

27631

33933

39773

64924

86269

108

421

1400

2343

7671

12726

21042

28190

34661

40667

66603

88684

120

423

1409

2361

7756

12891

21359

28654

35267

41411

68009

90715

132

425

1417

2376

7827

13029

21626

29044

35778

42041

69205

92447

144

426

1423

2388

7887

13146

21853

29378

36216

42581

70234

93942

156

427

1429

2399

7939

13247

22049

29667

36595

43048

71128

95246

168

428

1433

2408

7984

13335

22220

29918

36926

43457

71914

96392

180

429

1438

2416

8023

13412

22371

30140

37218

43818

72609

97408

192

429

1441

2423

8058

13480

22504

30337

37477

44139

73228

98315

204

430

1444

2430

8088

13541

22623

30513

37709

44426

73783

99129

216

431

1447

2435

8116

13595

22729

30670

37917

44684

74283

99864

228

431

1450

2440

8141

13644

22826

30813

38105

44917

74737

100531

240 и выше

432

1452

2445

8163

13689

22913

30943

38276

45130

75150

101139

Температура поверхности испарения tи = 25 °C

До 6

289

841

1315

3607

5503

8337

10596

12545

14290

21327

26885

12

349

1077

1732

5085

7992

12467

16115

19303

22185

34015

43528

18

375

1188

1936

5890

9411

14934

19500

23529

27194

42428

54846

21

390

1253

2058

6396

10327

16573

21789

26420

30654

48416

63042

30

399

1295

2139

6743

10968

17742

23439

28523

33188

52895

69251

36

405

1325

2196

6997

11442

18617

24686

30121

35124

56372

74118

42

410

1347

2239

7190

11806

19296

25661

31378

36651

59149

78035

48

414

1364

2272

7342

12095

19840

26444

32391

37886

61418

81256

60

419

1386

2320

7566

12523

20654

27625

33924

39762

64904

86239

72

422

1406

2354

7723

12826

21235

28472

35029

41119

67456

89915

84

425

1418

2378

7839

13062

21671

29110

35864

42147

69406

92739

96

427

1428

2397

7928

13226

22009

29607

36517

42952

70943

94976

100

428

1435

2411

7999

13365

22280

30006

37041

43600

72187

96792

120

429

1441

2423

8057

13479

22501

30333

37471

44132

73215

98296

132

430

1446

2433

8105

13573

22686

30605

37831

44577

74077

99561

144

431

1450

2441

8145

13652

22842

30836

38136

44956

74811

100641

156

432

1454

2448

8179

13720

22975

31035

38398

45281

75444

101573

168

433

1457

2454

8209

13779

23091

31207

38625

45563

75995

102385

180

433

1459

2460

8235

13830

23192

31357

38825

45810

76479

103100

192

434

1462

2464

8258

13876

23282

31490

39001

46029

76908

103734

204

434

1464

2468

8278

13916

23361

31608

39158

46224

77290

104300

216

434

1466

2472

8296

13952

23432

31714

39298

46399

77633

104808

228

435

1467

2475

8313

13984

23496

31810

39424

46556

77942

105266

240 и выше

435

1469

2478

8327

14013

23554

31896

39539

46698

78223

105683

Температура поверхности испарения tи = 30 °C

До 6

325

977

1552

4425

6863

10563

13548

16140

18472

27963

35527

12

374

1182

1926

5847

9335

14800

19315

23296

26916

41954

54202

18

394

1272

2094

6549

10609

17084

22508

27335

31755

50352

65717

24

405

1321

2189

6967

11386

18512

24537

29930

34891

55952

73528

30

411

1353

2251

7244

11909

19490

25940

31738

37089

59952

79174

36

416

1375

2291

7442

12286

20201

26967

33069

38715

62953

83445

42

419

1391

2325

7590

12569

20742

27753

34091

39966

65287

86790

48

422

1404

2350

7704

12791

21167

28372

34899

40959

67154

89480

60

126

1422

2385

7871

13115

21792

29288

36098

42435

69956

93538

72

428

1434

2409

7986

13340

22230

29932

36944

43480

71957

96455

84

430

1442

2426

8070

13505

22553

30410

37573

44258

73458

98652

96

431

1449

2439

8135

13632

22802

30778

38059

44860

74625

100367

108

432

1454

2450

8186

13732

23000

31071

38446

45340

75559

101743

120

433

1459

2458

8227

13814

23160

31309

38761

45731

76323

102870

132

434

1462

2465

8261

13881

23293

31507

39022

46056

76960

103812

144

434

1465

2471

8289

13938

23405

31673

39243

46331

77499

104610

155

435

1467

2475

8314

13986

23500

31816

39432

46566

77961

105295

168

435

1469

2480

8334

14027

23583

31939

39595

46769

78361

105889

180

435

1471

2483

8353

14064

23655

32046

39738

46946

78712

106409

192

436

1473

2487

8369

14096

23718

32141

39863

47103

79021

106869

204

436

1474

2489

8383

14124

23774

32224

39975

47242

79295

107277

216

436

1476

2492

8395

14149

23825

32299

40075

47366

79541

107643

228

437

1177

2494

8407

14172

23870

32367

40164

47478

79763

107973

240 и выше

437

1478

2496

8417

14192

23910

32428

40245

47579

79963

108271

Приложение 4

Таблица П.4

Удельная величина выбросов углеводородов в атмосферу с поверхности нефти, г/м2 (плотность нефти 0,851 ... 0,885 т/м3)

Продолжительность испарения, r

Толщина слоя нефти, м

до 0,001

0,005

0,010

0,050

0,100

0,200

0,300

0,400

0,500

1,000

1,500

1

2

3

4

5

6

7

8

9

10

11

12

Температура поверхности испарения tи = 5 °С

До 3

28

64

92

213

305

436

538

624

699

1000

1230

12

51

122

176

413

594

853

1054

1224

1374

1968

2427

18

71

174

253

601

869

1252

1549

1801

2025

2908

3591

24

89

221

324

778

1129

1634

2026

2359

2653

3820

4725

30

104

263

389

945

1377

2000

2484

2896

3261

4707

5828

36

118

302

449

1103

1614

2351

2925

3414

3848

5568

6903

42

130

338

505

1253

1839

2688

3351

3915

4416

6405

7951

48

141

371

556

1395

2054

3012

3760

4399

4965

7219

8972

60

160

429

650

1657

2456

3623

4537

5319

6013

8781

10939

72

175

480

731

1895

2825

4189

5262

6180

6997

10261

12812

84

189

524

804

2111

3165

4716

5940

6989

7924

11665

14596

96

200

563

868

2309

3479

5208

6576

7750

8798

13000

16299

108

209

597

926

2490

3769

5667

7172

8467

9623

14270

17926

120

218

628

977

2657

4039

6096

7733

9143

10404

15480

19481

132

225

655

1024

2811

4290

6500

8262

9783

11143

16634

20969

144

232

680

1067

2954

4524

6879

8762

10388

11845

17735

22395

156

238

702

1106

3087

4744

7237

9234

10962

12512

18788

23763

168

243

723

1142

3211

4950

7574

9682

11507

13147

19795

25075

180

248

741

1175

3326

5143

7893

10106

12026

13751

20759

26335

192

252

759

1205

3434

5325

8195

10509

12519

14327

21684

27547

204

256

775

1234

3536

5497

8481

10892

12989

14877

22571

28712

216

260

789

1260

3631

5659

8753

11257

13438

15402

23422

29834

228

263

803

1284

3721

5812

9011

11605

13866

15905

24241

30915

240 и выше

266

816

1307

3805

5957

9257

11937

14276

16387

25027

31957

Температура поверхности испарения tи = 0 °С

До 6

93

233

343

827

1202

1741

2159

2515

2830

4077

5045

12

147

389

584

1473

2173

3192

3989

4669

5273

7676

9547

18

181

500

764

1990

2975

4421

5560

6535

7403

10875

13591

24

206

583

902

2415

3648

5475

6923

8167

9277

13737

17242

30

223

648

1012

2769

4221

6389

8116

9606

10939

16313

20556

36

237

699

1101

3069

4714

7188

9170

10884

12422

18645

23576

42

248

742

1175

3327

5144

7894

10108

12028

13754

20764

26341

48

257

777

1238

3550

5521

8522

10948

13057

14956

22699

28881

60

271

832

1337

3919

6153

9590

12388

14834

17043

26106

33389

72

280

874

1413

4210

6661

10463

13580

16313

18791

29008

37267

84

288

906

1473

4446

7079

11192

14581

17565

20276

31510

40638

96

294

932

1521

4642

7429

11808

15435

18638

21554

33689

43596

108

298

953

1561

4806

7725

12337

16172

19567

22664

35605

46212

120

302

971

1594

4946

7980

12795

16814

20380

23639

37301

48543

132

306

986

1622

5066

8201

13196

17378

21097

24501

38814

50632

144

308

998

1646

5172

8395

13550

17878

21734

25269

40172

52515

156

311

1010

1668

5264

8567

13865

18324

22304

25957

41398

54221

168

313

1019

1686

5346

8720

14146

18724

22817

26578

42510

55775

190

315

1028

1703

5419

8856

14400

19086

23281

27140

43523

57195

192

316

1035

1717

5485

8980

14629

19414

23703

27652

44449

58498

204

318

1042

1731

5544

9091

14837

19713

24088

28120

45300

596Q9

216

319

1048

1742

5598

9193

15028

19986

24441

28550

46085

60808

228

320

1054

1753

5647

9286

15202

20238

24766

28946

46810

61836

240 и выше

321

1059

1763

5691

9371

15363

20469

25065

29311

47482

62791

Температура поверхности испарения tи = 15 °С

До 6

160

431

652

1663

2465

3636

4554

5339

6036

8815

10983

12

218

629

980

2664

4050

6115

7758

9173

10438

15533

19550

18

248

743

1177

3334

5156

7914

10134

12060

13790

20823

26419

24

267

817

1309

3813

5970

9278

11967

14312

16429

25097

32049

30

279

869

1403

4173

6595

10349

13423

16118

18560

28621

36749

36

288

907

1474

4453

7090

11211

14608

17600

20316

31578

40730

42

295

937

1529

4677

7492

11921

15592

18835

21789

34093

44147

48

300

960

1574

4860

7824

12515

16421

19882

23042

36260

47111

60

308

995

1640

5143

8343

13454

17741

21560

25059

39800

51998

72

313

1020

1687

5350

8728

14162

18747

22845

26612

42571

55861

84

317

1038

1723

5509

9026

14715

19537

23862

27845

44800

58992

96

320

1053

1751

5634

9263

15159

20176

24685

28848

46630

61581

108

322

1064

1773

5436

9456

15524

20702

25366

29678

48161

63756

120

324

1073

1791

5820

9616

15828

21142

25538

30378

49459

65611

132

326

1081

1806

5890

9752

16086

21517

26426

30976

50575

67210

144

327

1087

1819

5950

9868

16308

21840

26847

31492

51544

68604

156

328

1093

1830

6002

9968

16500

22121

27214

31943

52393

69829

168

329

1098

1839

6047

10055

16668

22368

27536

32340

53144

70915

180

330

1102

1847

6087

10132

16817

22586

27822

32692

53812

71884

192

331

1106

1855

6122

10200

16950

22780

28077

33006

54411

72753

204

332

1109

1861

6153

10262

17068

22954

28305

33288

54950

73538

216

332

1112

1867

6181

10316

17175

23112

28512

33543

55439

74250

228

333

1115

1872

6207

10366

17272

23254

28700

33774

55883

74899

240 и выше

303

1117

1877

6230

10411

17360

23384

28870

33985

56289

75493

Температура поверхности испарения tи = 20 °С

До 6

211

603

936

2523

3822

5750

7281

8598

9774

14504

18226

12

261

795

1269

3666

5718

8852

11391

13603

15596

23736

30249

18

284

889

1440

4318

6851

10793

14032

16877

19459

30129

38775

24

297

945

1545

4739

7605

12121

15871

19187

22210

34818

45136

30

305

982

1615

5034

8142

13088

17226

20903

24268

38404

50064

36

311

1008

1665

5252

8544

13823

18265

22228

25866

41235

53994

42

315

1028

1703

5419

8857

14401

19088

23283

27143

43527

57201

48

318

1043

1732

5552

9107

14867

19755

24142

28186

45421

59869

60

323

1065

1776

5749

9482

15572

20772

25457

29790

48366

64050

72

326

1081

1806

5889

9749

16081

21610

26416

30964

50552

67178

84

328

1092

1828

5993

9949

16465

22070

27147

31861

52238

69606

96

330

1101

1845

6073

10105

16765

22510

27722

32569

53579

71545

108

331

1107

1858

6137

10230

17007

22864

28187

33141

54670

73130

120

332

1113

1869

6189

10332

17205

23155

28569

33614

55575

74449

132

333

1117

1878

6232

10417

17370

23399

28891

34011

56338

75564

144

334

1121

1885

6269

10488

17511

23607

29164

34349

56991

76519

156

335

1124

1892

6300

10550

17631

23785

29399

34640

57554

77347

168

335

1127

1897

6327

10603

17736

23940

29604

34894

58047

78070

180

336

1130

1902

6351

10650

17828

24076

29783

35116

58480

78708

192

336

1132

1906

6372

10691

17909

24196

29942

35314

58865

79275

201

337

1134

1910

6390

10728

17981

24304

30084

35490

59208

79782

216

337

1135

1913

6407

10761

18046

14400

30211

35648

59517

80239

228

337

1137

1916

6422

10790

18104

24486

30326

35790

59796

80651

240 и выше

337

1138

1919

6435

10317

18157

24565

30430

35919

60050

81026

Температура поверхности испарения tи = 25 °C

До 6

247

736

1165

3290

5083

7794

9974

11864

13562

20458

25941

12

287

902

1465

4414

7021

11090

14441

17390

20067

31156

40160

18

303

975

1602

4981

8044

12911

16976

20585

23886

37734

49139

24

312

1016

1681

5322

8675

14065

18608

22668

26398

42187

55323

30

318

1043

1732

5551

9104

14862

19748

24133

28176

45401

59841

36

322

1061

1768

5714

9415

15446

20589

25220

29500

47831

63287

42

325

1075

1795

5837

9650

15892

21235

26058

30525

49733

66002

48

327

1086

1815

5933

9834

16243

21746

26724

31342

51261

68196

60

330

1100

1844

6072

10104

16762

22505

27716

32562

53565

71525

72

332

1111

1865

6169

10292

17127

23041

28420

33429

55220

73931

84

333

1118

1879

6240

10431

17398

23440

28944

34077

56466

75751

96

335

1124

1890

6294

10537

17607

23748

29350

34580

57438

77176

108

335

1128

1899

6337

10622

17772

23994

29674

34982

58218

78322

120

336

1132

1906

6371

10690

17907

24194

29939

35310

58857

79263

132

337

1135

1912

6400

10742

18019

24360

30159

35583

59390

80051

144

337

1137

1917

6424

10795

18113

24500

30344

35813

59842

80719

156

338

1139

1921

6445

10836

18194

24620

30503

36011

60230

81293

168

338

1141

1925

6462

10871

18264

24724

30641

36182

60566

81791

180

338

1142

1928

6478

10901

18324

24815

30761

36332

60861

82229

192

339

1144

1930

6491

10928

18378

24894

30867

36464

61121

82615

204

339

1145

1933

6503

10952

18425

24965

30961

36581

61352

82959

216

339

1146

1935

6514

10973

18468

25029

31045

36686

61559

83267

229

339

1147

1937

6524

10993

18506

25085

31121

36780

61746

83545

240 и выше

339

1148

1939

6532

11010

18540

25137

31189

36865

61915

83796

Температура поверхности испарения tи = 30 °C

До 6

271

833

1339

3926

6166

9611

12418

14870

17086

26176

33483

12

303

972

1595

4952

7991

12814

16841

20414

23680

37373

48642

18

315

1028

1704

5424

8865

14416

19109

23311

27177

43588

57287

24

321

1059

1764

5695

9378

15377

20489

25091

29343

47541

62874

30

325

1079

1802

5272

9716

16017

21417

26296

30816

50276

66782

36

328

1092

1828

5995

9955

16475

22084

27166

31884

52282

69669

42

330

1102

1848

6087

10132

16818

22587

27823

32693

53815

71888

48

332

1109

1862

6158

10270

17085

22979

28337

33327

55026

73648

60

334

1120

1883

6259

10469

17473

23551

29090

34258

56815

76262

72

335

1127

1898

6329

10606

17742

23949

29615

34907

58074

78110

84

336

1132

1908

6380

10706

17939

24241

30001

35387

59007

79486

96

337

1136

1916

6418

10783

18090

24465

30297

35755

59728

80550

108

338

1139

1922

6448

10843

18209

24642

30532

36047

60300

81397

120

338

1142

1927

6473

10891

18305

24785

30722

36284

60766

82088

132

339

1144

1931

6493

10932

18384

24904

30880

36480

61153

82662

144

339

1146

1934

6510

10965

18451

25004

31012

36645

61479

83147

156

339

1147

1937

6524

10994

18508

25089

31125

36786

61757

83562

168

340

1148

1940

6537

11018

18557

25162

31223

36907

61998

83920

180

340

1149

1942

6547

11040

18600

25226

31308

37013

62208

84233

192

340

1150

1944

6557

11059

18638

25282

31383

37107

62393

84510

204

340

1151

1945

6565

11075

18671

25332

31449

37189

62558

84755

216

340

1152

1947

6573

11090

18701

25377

31508

37263

62704

84974

228

340

1153

1948

6579

11104

18727

25417

31561

37329

62836

85171

240 и выше

340

1153

1949

6585

11116

18751

25453

31609

37389

62955

85349

Приложение 5

Таблица П.5

Удельная величина выбросов углеводородов в атмосферу с поверхности нефти, г/м2 (плотность нефти более 0,885 т/м3)

Продолжительность испарения, r

Толщина слоя нефти, м

до 0,001

0,005

0,010

0,050

0,100

0,200

0,300

0,400

0,500

1,000

1,500

1

2

3

4

5

6

7

8

9

10

11

12

Температура поверхности испарения tи = 5 °С

До 6

28

65

94

219

314

450

555

644

722

1033

1273

12

50

122

177

419

605

872

1078

1254

1409

2022

2497

18

68

170

250

603

876

1268

1573

1832

2062

2971

3675

24

83

213

316

773

1128

1642

2042

2383

2684

3881

4810

30

96

251

374

930

1365

1995

2487

2906

3278

4755

5904

36

107

284

427

1075

1586

2328

2909

3405

3845

5596

6959

42

177

314

475

1210

1793

2644

3311

3880

4387

6404

7978

48

125

341

519

1336

1989

2943

3693

4335

4905

7182

8961

60

139

388

595

1564

2346

3497

4405

5184

5878

8655

10831

72

151

427

660

1765

2666

3999

5055

5963

6773

10025

12581

84

160

460

716

1944

2953

4456

5651

6680

7600

11304

14222

96

168

488

764

2103

3213

4873

6198

7342

8366

12499

15765

108

174

513

807

2247

3449

5256

6704

7955

9077

13619

17217

120

180

534

844

2376

3664

5609

7171

8525

9740

14671

18587

132

185

553

878

2494

3861

5935

7605

9055

10359

15660

19882

144

189

570

908

2601

4043

6237

8009

9551

10938

16593

21106

156

192

585

935

2699

4210

6517

8386

10014

11481

17474

22267

168

196

599

959

2789

4365

6778

8739

10449

11992

18306

23369

180

199

611

981

2873

4508

7023

9069

10857

12472

19095

24415

192

201

622

1002

2950

4642

7251

9380

11242

12925

19843

25411

204

204

632

1020

3021

4767

7465

9672

11604

13354

20553

26360

216

206

642

1037

3088

4883

7667

9947

11947

13759

21229

27265

228

208

650

1053

3150

4993

7856

10207

12271

14143

21872

28129

240 и выше

210

658

1068

3208

5095

8035

10453

12578

14507

22485

28955

Температура поверхности испарения tи = 10 °C

До 6

87

224

333

819

1198

1746

2172

2536

2858

4135

5128

12

130

355

542

1405

2095

3108

3905

4586

5193

7616

9511

18

155

442

685

1845

2793

4201

5318

6279

7137

10586

13301

24

171

503

789

2187

3351

5097

6493

7700

8781

13151

16609

30

183

548

869

2462

3807

5845

7486

8909

10189

15387

19524

36

192

583

931

2686

4187

6479

8336

9952

11408

17354

22110

42

199

611

981

2873

4509

7024

9071

10859

12475

19099

24420

48

204

634

1023

3032

4785

7496

9714

11656

13415

20656

26497

60

212

669

1087

3285

5232

8275

10783

12992

14998

23317

30078

72

218

694

1135

3479

5580

8890

11637

14066

16279

25508

33057

84

222

714

1172

3632

5859

9390

12335

14948

17337

27343

35573

96

226

729

1201

3756

6086

9802

12916

15687

18225

28903

37727

108

228

741

1224

3859

6276

10149

13407

16314

18981

30244

39591

120

231

752

1244

3945

6436

10445

13828

16852

19632

31411

41221

132

233

760

1260

4019

6574

10700

14192

17320

20200

32434

42657

144

234

768

1274

4082

6693

10923

14511

17731

20698

33340

43933

156

235

774

1287

4137

6797

11118

14792

18093

21139

34146

45074

168

237

779

1297

4185

6890

11291

15041

18416

21533

34869

46100

180

238

784

1307

4228

6971

11446

15265

18705

21886

35521

47028

192

238

788

1315

4267

7044

11585

15466

18966

22205

36112

47871

204

239

792

1322

4301

7110

11710

15647

19202

22494

36649

48640

216

240

795

1329

4332

7170

11823

15812

19417

22757

37141

49345

228

241

799

1335

4360

7224

11927

15963

19613

22998

37592

49993

240 и выше

241

801

1340

4386

7274

12022

16101

19793

23219

38008

50591

Температура поверхности испарения tи = 15 °C

До 6

140

389

597

1569

2354

3509

4421

5202

5899

8687

10872

12

180

535

846

2382

3673

5624

7192

8550

9769

14717

18647

18

199

612

983

2878

4518

7038

9091

10884

12504

19147

24484

24

210

659

1069

3213

5104

8051

10474

12605

14539

22539

29028

30

217

691

1129

3454

5535

8811

11526

13926

16112

25220

32664

36

223

714

1172

3636

5866

9403

12354

14972

17365

27392

35641

42

226

732

1206

3779

6127

9877

13021

15821

18386

29188

38123

48

229

746

1232

3893

6339

10265

13571

16524

19234

30697

40223

60

234

766

1271

4065

6661

10862

14424

17619

20563

33093

43585

72

237

780

1298

4188

6895

11301

15055

18434

21555

34909

46157

84

239

790

1318

4281

7072

11636

15541

19064

22324

36334

48188

96

240

798

1333

4353

7211

11901

15926

19565

22939

37480

49833

108

242

804

1346

4411

7323

12116

16239

19973

23440

38424

51192

120

243

809

1356

4459

7415

12294

16498

20313

23857

39214

52333

132

244

813

1364

4498

7492

12443

16717

20599

24210

39884

53306

144

244

817

1371

4532

7557

12570

16904

20844

24512

40461

54145

156

245

820

1377

4561

7614

12679

17065

21055

24774

40962

54875

168

245

823

1382

4586

7662

12774

17205

21240

25002

41401

55517

180

246

825

1387

4607

7705

12858

17329

21403

25204

41490

56086

192

246

827

1391

4627

7743

12933

17439

21548

25383

42136

56593

204

247

829

1394

4644

7777

12999

17537

21677

25543

42446

57049

216

247

830

1397

4659

7807

13058

17625

21793

25687

42726

57459

228

247

832

1400

4673

7835

13112

17704

21898

25817

42979

57832

240 и выше

248

833

1403

4686

7859

13161

17777

21994

25935

43209

58172

Температура поверхности испарения tи = 20 °C

До 6

175

517

814

2272

3491

5325

6795

8066

9207

13823

17483

12

207

645

1044

3112

4926

7740

10047

12072

13907

21476

27597

18

220

703

1152

3549

5707

9118

11954

14466

16758

26336

34191

24

227

737

1215

3818

6199

10009

13208

16059

18673

29697

38829

30

232

758

1256

3999

6537

10632

14094

17195

20047

32158

42269

36

235

773

1285

4130

6784

11092

14755

18045

21081

34040

44923

42

237

784

1307

4229

6972

11447

15266

18707

21888

35524

47032

48

239

793

1323

4306

7120

11727

15673

19235

22535

36725

48749

60

242

805

1347

4419

7337

12145

16281

20028

23507

38550

51373

72

244

813

1364

4497

7490

12440

16713

20593

24203

39870

53286

84

245

819

1376

4555

7603

12659

17035

21017

24726

40871

54742

96

246

824

1385

4600

7690

12829

17286

21346

25133

41654

55887

108

246

828

1392

4635

7760

12964

17486

21610

25460

42285

56812

120

247

831

1398

4664

7816

13075

17649

21826

25727

42803

57574

132

248

833

1403

4687

7862

13166

17785

22005

25950

43237

58212

144

248

835

1407

4707

7902

13244

17900

22157

26138

43605

58756

156

248

837

1410

4724

7935

13310

17998

22287

26300

43922

59223

168

249

838

1413

4739

7964

13367

18084

22400

26440

44197

59630

180

249

840

1416

4751

7989

13417

18158

22499

26563

44438

59987

192

249

841

1418

4763

8012

13461

18224

22586

26671

44651

60303

204

249

842

1420

4772

8031

13500

18282

22663

26768

44841

60584

216

249

843

1422

4781

8049

13535

18334

22733

26854

45011

60837

228

250

843

1424

4789

8065

13567

18381

22795

26932

45164

61065

240 и выше

250

844

1425

4796

8079

13595

18424

22851

27002

45303

61271

Температура поверхности испарения tи = 25 °C

До 6

198

607

975

2847

4464

6947

8967

10730

12323

18849

24089

12

222

711

1167

3611

5820

9321

12239

14826

17190

27086

35220

18

231

754

1249

3966

6476

10519

13933

16987

19796

31705

41633

24

236

778

1294

4171

6863

11241

14969

18323

21419

34660

45803

30

239

793

1323

4305

7118

11725

15669

19230

22528

36713

48731

36

241

803

1343

4399

7299

12070

16172

19886

23333

38222

50901

42

243

810

1358

4468

7431

12330

16552

20383

23944

39378

52572

48

244

816

1369

4522

7538

12533

16849

20772

24424

40293

53900

60

246

824

1385

4599

7690

12817

17283

21343

25129

41646

55876

72

247

829

1396

4652

7794

13032

17585

21741

25622

42601

57276

84

248

833

1404

4691

7870

13182

17808

22035

25987

43309

58319

96

248

836

1410

4720

7928

13296

17978

22261

26267

43856

59127

108

249

839

1414

4744

7974

13387

18113

22439

26489

44292

59771

120

249

841

1418

4762

8011

13460

18222

22584

26669

44646

60296

132

249

842

1421

4778

8042

13521

18313

22704

26818

44941

60733

144

250

843

1424

4791

8067

13572

18389

22805

26944

45189

61102

156

250

845

1426

4801

8089

13615

18454

22891

27052

45401

61417

168

250

845

1428

4811

8108

13653

18510

22966

27144

45584

61691

180

250

846

1430

4819

8124

13685

18558

23030

27225

45745

61929

192

250

847

1431

4826

8139

13714

18601

23087

27296

45886

62140

204

250

848

1432

4833

8152

13740

18639

32138

27359

46011

62326

216

251

848

1433

4838

8163

13762

18673

23183

27416

46123

62493

228

251

849

1434

4843

8173

13783

18704

23224

27466

46223

62644

240 и выше

251

849

1435

4848

8182

13801

18731

23260

27512

46314

62779

Температура поверхности испарения tи = 30 °С

До 6

212

669

1089

3290

5241

8290

10804

13018

15030

23371

30152

12

231

752

1245

3949

6443

10457

13845

16875

19660

31460

41289

18

238

784

1307

4231

6976

11456

15279

18724

21909

35563

47087

24

241

802

1341

4388

7278

12030

16113

19809

23238

38043

50643

30

243

812

1362

4488

7471

12403

16659

20523

24116

39705

53047

36

245

820

1376

4557

7606

12665

17044

21028

24739

40896

54780

42

246

825

1387

4608

7706

12859

17330

21404

25205

41792

56089

48

247

829

1395

4646

7782

13008

17550

21695

25565

42489

57112

60

248

834

1406

4702

7891

13223

17869

22116

26088

43506

58609

72

249

838

1414

4739

7966

13370

18088

22406

26448

44212

59652

84

249

841

1419

4767

8020

13478

18248

22618

26711

44730

60420

96

250

843

1423

4787

8061

13559

18370

22780

26913

45126

61009

108

250

845

1426

4803

8093

13623

18465

22907

27071

45439

61475

120

250

846

1429

4817

8119

13675

18543

23010

27199

45693

61853

132

250

847

1431

4827

8141

13718

18607

23094

27305

45903

62165

144

251

848

1433

4836

8159

13753

18660

23166

27394

46079

62428

156

251

849

1434

4844

8174

13784

18706

23226

27469

46230

62653

168

251

849

1436

4850

8187

13810

18745

23278

27534

46359

62846

180

251

850

1437

4856

8198

13833

18779

23324

27591

46472

63015

192

251

850

1438

4861

8208

13853

18809

23364

27641

46571

63163

204

251

851

1439

4865

8217

13870

18835

23399

27685

46659

63295

216

251

851

1440

4869

8225

13886

18859

23430

27724

46737

63412

228

251

852

1440

4873

8232

13900

18880

23459

27760

46808

63518

240 и выше

251

852

1441

4876

8238

13913

18899

23484

27791

46871

63613

Приложение 6

Форма акта о загрязнении земель

Акт № ________
о загрязнении земель



«__» __________ 19__ г.

___________________

(место составления акта)



1. Должность, фамилия, имя, отчество составившего акт ________________________

_________________________________________________________________________

2. Должность, фамилия, инициалы лиц, участвующих в установлении загрязнения земель

_________________________________________________________________________

_________________________________________________________________________

3. Сведения о виновных юридических и физических лицах: Ф.И.О., должность, место работы, место жительства; наименование и юридический адрес организации-нарушителя ________________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

4. Место, существо нарушения (загрязнение, захламление, вид загрязнения) _______

_________________________________________________________________________

5. Площадь, глубина и степень загрязнения ___________________________________

_________________________________________________________________________

6. Размер платы за ущерб от загрязнения земель _______________________________

_________________________________________________________________________

7. Объяснение виновных ___________________________________________________

_________________________________________________________________________

8. Предупреждались или привлекались ли ранее эти лица к ответственности за произведенный ущерб, когда, где и за что _______________________________________

_________________________________________________________________________

Подпись лица, составившего акт                                      Подпись виновного в нарушении*

____________________________                                     _____________________________

Подписи лиц, участвующих в

установлении нарушения

* Отказ виновного от подписания настоящего акта не освобождает его от ответственности.



Приложение 7

Таблица П.7.1

Нормативы стоимости освоения новых земель взамен изымаемых сельскохозяйственных угодий для несельскохозяйственных нужд (по состоянию на 1 ноября 1992 г.) (утв. постановлением Совета Министров - Правительства РФ № 77 от 28 января 1993 г.)

Примечание: Потери сельскохозяйственного производства при изъятии земельных участков, используемых для выращивания сельскохозяйственных культур и под многолетние насаждения на землях, предоставленных для личного подсобного хозяйства, садоводства, огородничества, животноводства, индивидуального жилищного строительства, дачного строительства, а также выделенных под служебные земельные наделы, определяются в размере норматива стоимости освоения новых земель под пашню, а при изъятии земельных участков, используемых для сенокошения и пастьбы скота на этих землях - в размере норматива стоимости освоения под сенокосы и пастбища.

Таблица П.7.2

Коэффициенты пересчета Кп* нормативов стоимости сельскохозяйственных земель Нс в зависимости от периода времени по их восстановлению

Продолжительность периода восстановления, годы

Коэффициент пересчета

Продолжительность периода восстановления, годы

Коэффициент пересчета

1

0,9

8 ... 10

5,6

2

1,7

11 ... 15

7,0

3

2,5

16 ... 20

8,2

4

3,2

21 ... 25

8,9

5

3,8

26 ... 30

9,3

6 ... 7

4,6

31 и более

10,0

* Коэффициенты Кп приравниваются к коэффициентам пересчета теряемого ежегодно дохода, утвержденным постановлением Совета Министров - Правительства Российской Федерации от 28 января 1993 г. № 77.

Таблица П.7.3

Коэффициенты Кв для расчета размеров ущерба в зависимости от степени загрязнения земель химическими веществами

Уровень загрязнения

Степень загрязнения земель

Кв

1

Допустимая

0

2

Слабая

0,3

3

Средняя

0,6

4

Сильная

1,5

5

Очень сильная

2,0

Таблица П.7.4

Коэффициенты Кэ экологической ситуации и экологической значимости территории

Экономические районы Российской Федерации

Кэ

Северный

1,4

Северо-Западный

1,4

Центральный

1,6

Волго-Вятский

1,5

Центрально-Черноземный

2,0

Поволжский

1,9

Северо-Кавказский

1,9

Уральский

1,7

Западно-Сибирский

1,2

Восточно-Сибирский

1,1

Дальневосточный

1,1

Таблица П.7.5

Коэффициенты Кг для расчета ущерба в зависимости от глубины загрязнения земель

Глубина загрязнения земель, см

Кг

0 ... 20

1,0

0 ... 50

1,3

0 ... 100

1,5

0 ... 150

1,7

> 150

2,0

Таблица П.7.6

Показатели уровня загрязнения земель нефтью и нефтепродуктами

Соединение

Уровень загрязнения, мг/кг

допустимый

низкий

средний

высокий

очень высокий

Нефть и нефтепродукты

ПДК

1000 ... 2000

2000 ... 3000

3000 ... 5000

> 5000

Приложение 8

Таблица П.8.1

Базовые нормативы платы за сброс загрязняющих веществ в поверхностные и подземные водные объекты [6]

№ пп

Наименование загрязняющих вредных веществ

Норматив платы за сброс 1 т загрязняющих веществ, руб.

в пределах допустимых нормативов сбросов

в пределах установленных лимитов (временно согласованных нормативов сбросов)

52

Нефть и нефтепродукты

44350

221750

Таблица П.8.2

Коэффициенты экологической ситуации и экологической значимости состояния водных объектов по бассейнам морей и основных рек

Бассейны морей и рек

Коэффициент

1

2

Бассейн Балтийского моря



Бассейн р.Невы



Карельская республика

1,04 ... 1,22

Ленинградская область

1,11 ... 1,91

Новгородская область

1,11 ... 1,17

Псковская область

1,11 ... 1,13

Тверская область

1,04 ... 1,12

Прочие реки бассейна Балтийского моря

1,04

Бассейн Каспийского моря



Бассейн р. Волги



Вологодская область

1,13 ... 1,14

Новгородская область

1,06

Владимирская область

1,16 ... 1,18

Ивановская область

1,16 ... 1,18

Тверская область

1,16 ... 1,17

Калужская область

1,16 ... 1,17

Костромская область

1,16 ... 1,17

Московская область

1,16 ... 1,24

г. Москва

1,16 ... 1,41

Орловская область

1,16 ... 1,17

Рязанская область

1,16 ... 1,17

Смоленская область

1,16

Тульская область

1,16 ... 1,21

Ярославская область

1,16 ... 1,21

Нижегородская область

1,10 ... 1,18

Кировская область

1,10 ... 1,12

Республика Марий-Эл

1,10 ... 1,11

Мордовская республика

1,10 ... 1,11

Чувашская республика

1,10 ... 1,11

Тамбовская область

1,08 ... 1,09

Бассейн Каспийского моря



Бассейн р. Волги



Астраханская область

1,30 ... 1,31

Волгоградская область

1,30 ... 1,33

Самарская область

1,30 ... 1,42

Пензенская область

1,30 ... 1,31

Саратовская область

1,30 ... 1,33

Ульяновская область

1,30 ... 1,32

Республика Татарстан

1,30 ... 1,40

Республика Калмыкия-Хальм-Тангч

1,30

Оренбургская область

1,09

Пермская область

1,09 ... 1,16

Свердловская область

1,09 ... 1,10

Челябинская область

1,09 ... 1,11

Республика Башкортостан

1,09 ... 1,14

Удмуртская республика

1,09 ... 1,10

Бассейн р. Терек



Дагестанская республика

1,11

Кабардино-Балкарская республика

1,11

Северо-Осетинская республика

1,11 ... 1,23

Чечено-Ингушская республика

1,11 ... 1,85

Республика Калмыкия-Хальм-Тангч

1,11

Бассейн р. Урал



Оренбургская область

1,08 ... 1,81

Челябинская область

1,08 ... 1,31

Республика Башкортостан

1,08 ... 1,19

Прочие реки бассейна Каспийского моря

1,06

Бассейн Азовского моря



Бассейн р. Дон



Орловская область

1,10 ... 1,11

Тульская область

1,10 ... 1,18

Белгородская область

1,11 ... 1,19

Курская область

1,11

Воронежская область

1,11 ... 1,28

Липецкая область

1,11 ... 1,29

Тамбовская область

1,11 ... 1,12

Волгоградская область

1,06 ... 1,08

Пензенская область

1,06 ... 1,07

Саратовская область

1,06 ... 1,08

Ставропольский край

1,26

Ростовская область

1,26 ... 1,85

Бассейн р. Кубани



Краснодарский край

1,49 ... 2,90

Ставропольский край

1,49 ... 1,56

Прочие реки бассейна Азовского моря

1,15

Бассейн Черного моря



Бассейн р. Днепр



Брянская область

1,10 ... 1,50

Калужская область

1,10 ... 1,12

Смоленская область

1,10 ... 1,55

Белгородская область

1,04 ... 1,05

Курская область

1,04 ... 1,24

Прочие реки бассейна Черного моря

1,02

Бассейн Белого и Баренцева морей



Бассейн р. Печоры



Архангельская область

1,00 ... 1,67

Коми республика

1,00 ... 1,33

Бассейн р. Северной Двины



Архангельская область

1,02 ... 1,69

Вологодская область

1,02 ... 1,16

Коми республика

1,02 ... 1,17

Кировская область

1,01 ... 1,02

Прочие реки бассейна Белого и Баренцева морей

1,00

Бассейн Тихого и Северного Ледовитого океанов



Бассейн р. Оби



Курганская область

1,05

Свердловская область

1,05 ... 1,30

Челябинская область

1,05 ... 1,20

Алтайский край

1,02 ... 1,06

Кемеровская область

1,02 ... 1,29

Новосибирская область

1,02 ... 1,14

Омская область

1,02 ... 1,18

Томская область

1,02 ... 1,04

Тюменская область

1,02 ... 1,05

Красноярский край

1,01 ... 1,04

Бассейн р. Енисей



Красноярский край

1,02 ... 1,31

Иркутская область

1,02 ... 1,70

Бурятская республика

1,02 ... 1,70

Тувинская республика

1,02

Бассейн р. Лены



Иркутская область

1,05 ... 1,23

Бурятская республика

1,05 ... 1,43

Хабаровский край

1,00 ... 1,02

Амурская область

1,00 ... 1,01

Якутская-Саха республика

1,00 ... 1,43

Бассейн р. Амур



Читинская область

1,00 ... 1,10

Приморский край

1,00 ... 1,08

Хабаровский край

1,00 ... 1,53

Амурская область

1,00 ... 1,10

Прочие реки бассейна Тихого и Северного Ледовитого океанов

1,00

Примечание: Коэффициенты экологической ситуации и экологической значимости атмосферного воздуха, водных объектов и почвы могут увеличиваться:

- для природопользователей, расположенных в зонах экологического бедствия, районах Крайнего Севера и местностях, приравненных к районам Крайнего Севера, на территориях национальных парков, особо охраняемых и заповедных территориях, экологокурортных регионах, а также на территориях, включенных в международные конвенции, - до 2 раз;

- для природопользователей, осуществляющих выбросы загрязняющих веществ в атмосферу городов и крупных промышленных центров, - на 20 %.

Приложение 9

Таблица П.9.1

Базовые нормативы платы за выброс в атмосферу загрязняющих веществ от стационарных и передвижных источников [6]

№ пп

Наименование загрязняющих веществ

Норматив платы за выброс 1 т загрязняющих веществ, руб.

в пределах допустимых нормативов выбросов

в пределах установленных лимитов (временно согласованных нормативов выбросов)

184

Летучие, низкомолекулярные углеводороды (пары жидких топлив, бензинов и др.) по углероду

10

50

Таблица П.9.2

Коэффициенты экологической ситуации и экологической значимости состояния атмосферы территорий экономических районов Российской Федерации

Экономические районы Российской Федерации

Коэффициент

Северный

1,4

Северо-Западный

1,5

Центральный

1,9

Волго-Вятский

1,1

Центрально-Черноземный

1,5

Поволжский

1,9

Северо-Кавказский

1,6

Уральский

2,0

Западно-Сибирский

1,2

Восточно-Сибирский

1,4

Дальневосточный

1,0

Приложение 10

Программа расчета величины ущерба (главный модуль)

uses Crt, Mathem, NewUnit, Calc_Z;

var

StepOfTime: Integer;

begin

ClrScr;

WriteLn ('Введите имя файла без расширения');

Read (Filename);

FileOpen (Filename + '.dat', DataFile);

FileOpen (Filename + '.prf', ProfFile);

FileOpen (Filename + '.res', ResFile);

WriteLn ('Ввод общих сведений об аварии. <V/N>');

if Yes then InpData;

{ReadData (Data);}

WriteLn ('Ввод сведений о профиле трассы.<V/N>');

if Yes then InpProfil (Data.L);

WriteLn ('Для расчетов нажмите. <V/N>');

if Yes then

begin

ReadData (Data);

ReadProf (Data.L, Z);

PlotProfil (Z);

Calc_V1 (V1);

Calc_V2(StepOfTime, V2);

Calc_V3 (Data.Zadvl, Data. Zadv2, V3);

Calc Zemlja;

Calc_Woda;

Calc_Atmosfera;

WriteRes;

end

Close (DataFile);

Close (ProfFile);

Close (ResFile)

end.

СОДЕРЖАНИЕ

1. Общие положения. 1

2. Оценка факторов, определяющих величину ущерба окружающей природной среде при авариях на нефтепроводах. 5

2.1. Определение количества нефти, вылившейся из нефтепровода вследствие аварии. 6

2.2. Оценка площади загрязнения земель и водных объектов. 9

2.3. Оценка степени загрязнения земель. 11

2.4. Оценка степени загрязнения водных объектов. 11

2.5. Оценка степени загрязнения атмосферы.. 13

2.6. Баланс количества вылившейся нефти. 14

3. Оценка ущерба, подлежащего компенсации, окружающей природной среде от загрязнения земель. 15

4. Оценка ущерба, подлежащего компенсации, окружающей природной среде от загрязнения нефтью водных объектов. 16

5. Оценка ущерба, подлежащего компенсации, окружающей природной среде от загрязнения атмосферы.. 16

6. Плата за загрязнение окружающей природной среды при авариях на магистральных нефтепроводах. 17

7. Порядок расчета платы за загрязнение окружающей природной среды при авариях на магистральных нефтепроводах. 17

Литература. 19

Приложение 1. Пример расчета ущерба окружающей природной среде при аварии на магистральном нефтепроводе. 19

Приложение 2. Формы аварийных разрывов стенок нефтепроводов и формулы для определения площади разрыва. 23

Приложение 3. Удельная величина выбросов углеводородов в атмосферы с поверхности нефти, г/м2 (плотность нефти до 0,850 т/м3) 24

Приложение 4. Удельная величина выбросов углеводородов в атмосферу с поверхности нефти, г/м2 (плотность нефти 0,851 ... 0,885 т/м3) 27

Приложение 5. Удельная величина выбросов углеводородов в атмосферу с поверхности нефти, г/м2 (плотность нефти более 0,885 т/м3) 30

Приложение 6. Форма акта о загрязнении земель. 33

Приложение 7. Нормативы стоимости освоения новых земель взамен изымаемых сельскохозяйственных угодий для несельскохозяйственных нужд. 33

Приложение 8. 35

Приложение 9. 37

Приложение 10. Программа расчета величины ущерба (главный модуль) 38





© 2013 Ёшкин Кот :-)
