РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ АЭРОДРОМОВ

ЧАСТЬ 2

РУЛЕЖНЫЕ ДОРОЖКИ, ПЕРРОНЫ
И ПЛОЩАДКИ ОЖИДАНИЯ

ИЗДАНИЕ ТРЕТЬЕ - 1991

Утверждено Генеральным секретарем и опубликовано с его санкции

МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ ГРАЖДАНСКОЙ АВИАЦИИ

Опубликовано Международной организацией гражданской авиации отдельными изданиями на русском, английском, испанском и французском языках. Всю корреспонденцию следует направлять в адрес Генерального секретаря ИКАО.

Руководство по проектированию аэродромов

(Doc 9157-AN/901)

Часть 2

рулежные дорожки, перроны и площадки ожидания

Издание третье - 1991

ПОПРАВКИ

Об издании поправок регулярно сообщается в Журнале ИКАО и в ежемесячном дополнении к Каталогу изданий и аудиовизуальных учебных средств ИКАО, которыми рекомендуется пользоваться для справок. Ниже приводится форма для регистрации таких поправок.

РЕГИСТРАЦИЯ ПОПРАВОК И ИСПРАВЛЕНИЙ

ПОПРАВКИ

Дата выпуска

Дата внесения

Кем внесено



























ИСПРАВЛЕНИЯ

Дата выпуска

Дата внесения

Кем внесено

























СОДЕРЖАНИЕ

Глава 1. Рулежные дорожки. 4

1.1 системы рулежных дорожек. 4

Функциональные требования. 4

Принципы планирования. 5

Этапы развития системы РД.. 7

Варианты оценки планировки РД.. 9

Расстояния, проходимые воздушными судами при рулении. 12

1.2 Критерии проектирования физических характеристик. 13

Общие положения. 13

Кодовое обозначение аэродрома. 13

Ширина РД.. 14

Повороты РД.. 14

Места примыкания и пересечения. 15

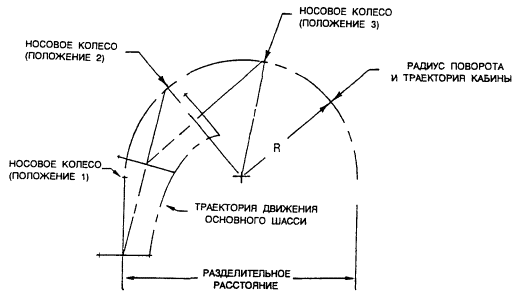

Минимальные разделительные расстояния между РД.. 15

Геометрические параметры параллельных РД.. 16

Авиационное исследование о минимальных разделительных расстояниях. 20

Соображения, относящиеся к конкретным функциональным требованиям.. 24

Уведомление. 29

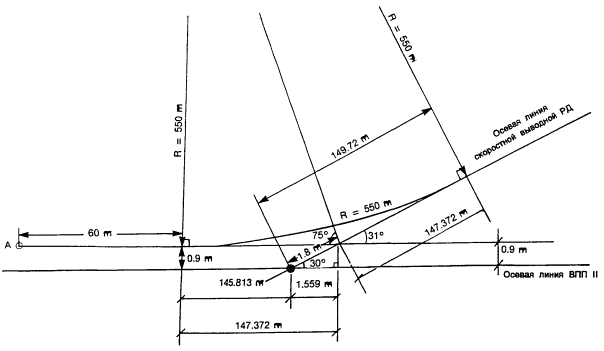

1.3. Скоростные выводные рулежные дорожки. 29

Общие положения. 29

Расположение и количество выводных РД.. 30

Проектирование. 33

1.4. Рулежные дорожки на мостах. 33

Общие положения. 33

Расположение. 34

Размеры.. 34

Уклоны.. 36

Несущая способность покрытия. 36

Боковое ограничение. 36

Защита от реактивной струи. 37

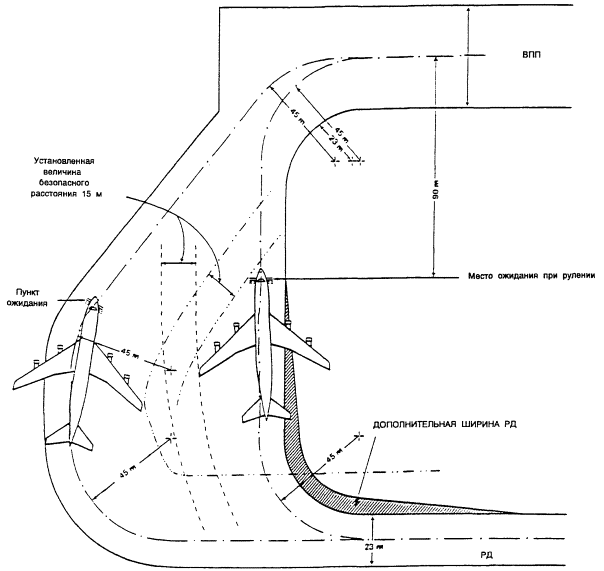

1.5 Уширения. 37

Общие положения. 37

Методы маневрирования воздушных судов на пересечениях РД.. 37

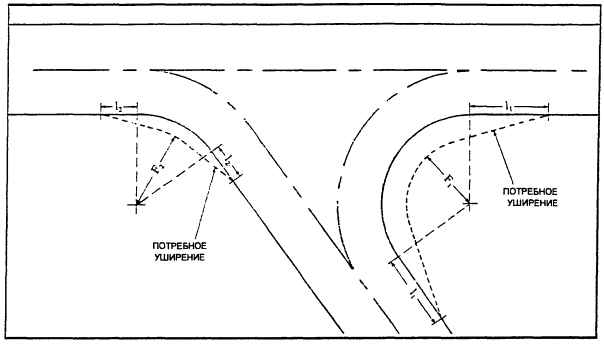

Способы проектирования уширений. 38

1.6 Боковые полосы безопасности рд и рулежные дорожки (РД) 39

Общие положения. 39

Уход. 40

1.7 Перспективы развития воздушных судов. 42

Общие положения. 42

Тенденции развития будущих воздушных судов. 43

Аэродромные данные. 43

Ширина РД.. 43

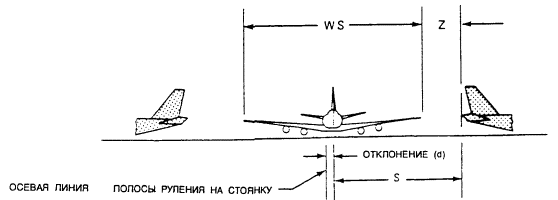

Разделительное расстояние между параллельными РД.. 44

Расстояние от полосы руления воздушного судна на стоянку до объекта. 45

Разделительное расстояние между параллельными ВПП и РД.. 46

Прочие соображения. 46

Глава 2. Площадки ожидания и другие обходные пути. 47

2.1 Потребность в площадках ожидания и других обходных путях. 47

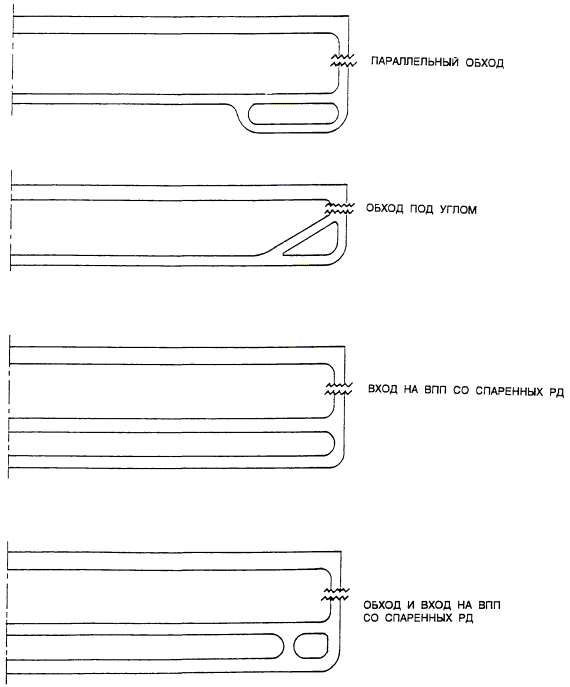

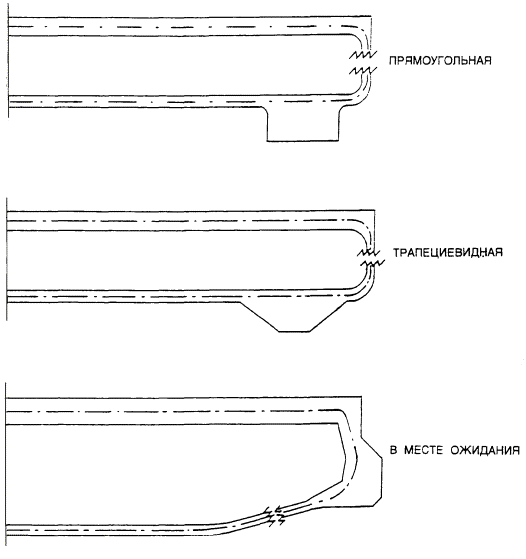

2.2 Типы обходных путей. 48

2.3 Общие требования к проектированию и характеристики. 52

2.4 Размер и местоположение площадок ожидания. 52

2.5 Маркировка и светомаркировка площадок ожидания. 54

Глава 3. Перроны.. 54

3.1 Типы перронов. 54

Перрон пассажирского аэровокзала. 54

Перрон грузового аэровокзала. 54

Стояночная площадка. 54

Перроны для обслуживания и предангарные перроны.. 55

Перроны для авиации общего назначения. 55

3.2 Требования к проектированию.. 55

Безопасность. 55

Эффективность. 56

Геометрические размеры.. 56

Гибкость. 56

Общие характеристики проектирования. 57

3.3 Основные схемы планировки перронов аэровокзала. 58

Общие положения. 58

Посадка пассажиров. 58

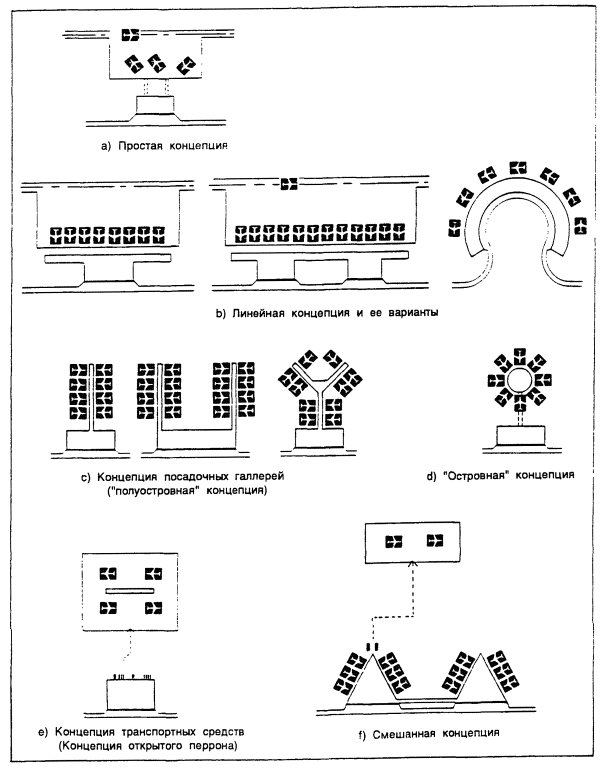

Концепции перронов пассажирских аэровокзалов. 59

3.4 Размер перронов. 62

Общие положения. 62

Размер воздушного судна. 62

Объем движения. 63

Требования к безопасным расстояниям.. 65

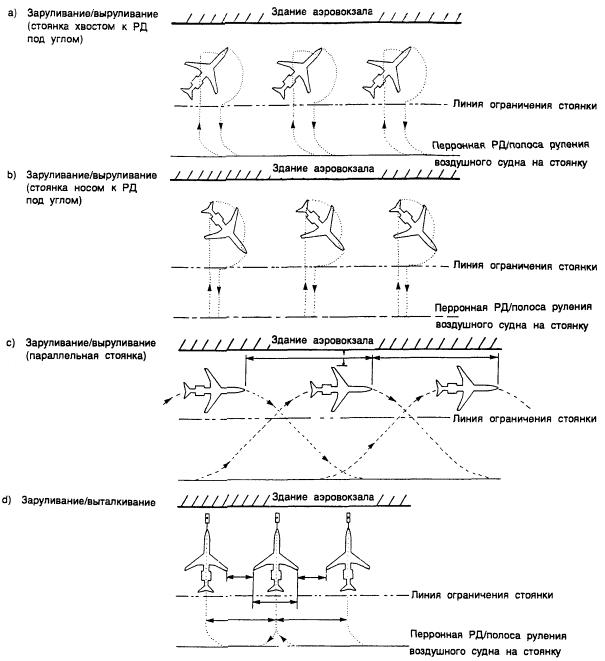

Типы заруливания на места стоянок воздушных судов и выруливания с них. 65

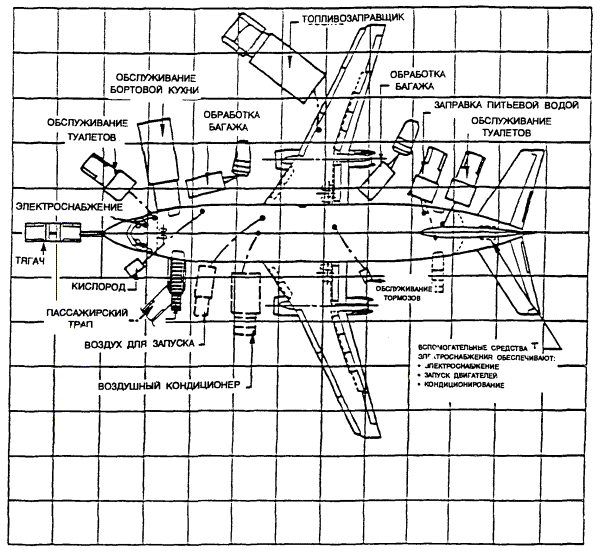

Наземное обслуживание воздушных судов. 67

Рулежные дорожки и служебные дороги. 69

3.5 Управление на перроне. 70

Глава 4. Разделение потоков движения на рабочей площади. 70

4.1 Необходимость в разделении потоков движения. 70

4.2 Деятельность, обуславливающая взаимодействие воздушных судов и наземных транспортных средств. 71

4.3 Методы обеспечения разделения. 71

Исключение. 71

Служебные дороги для наземных транспортных средств. 72

Стационарные средства обслуживания. 74

Маркировка. 74

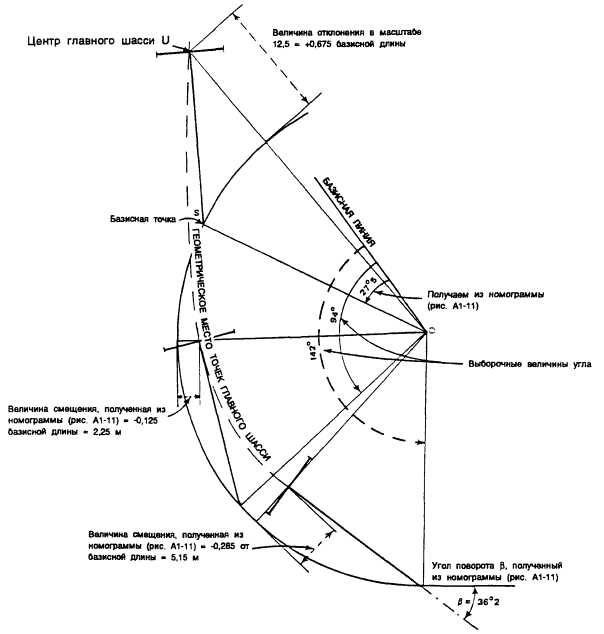

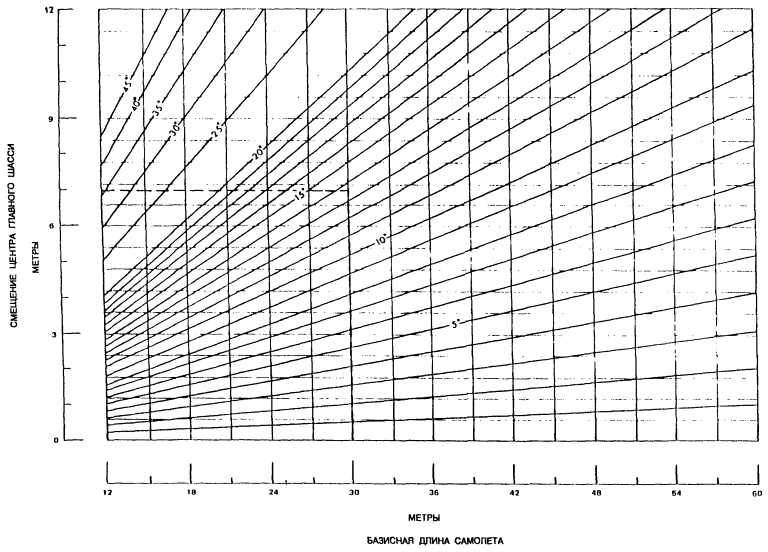

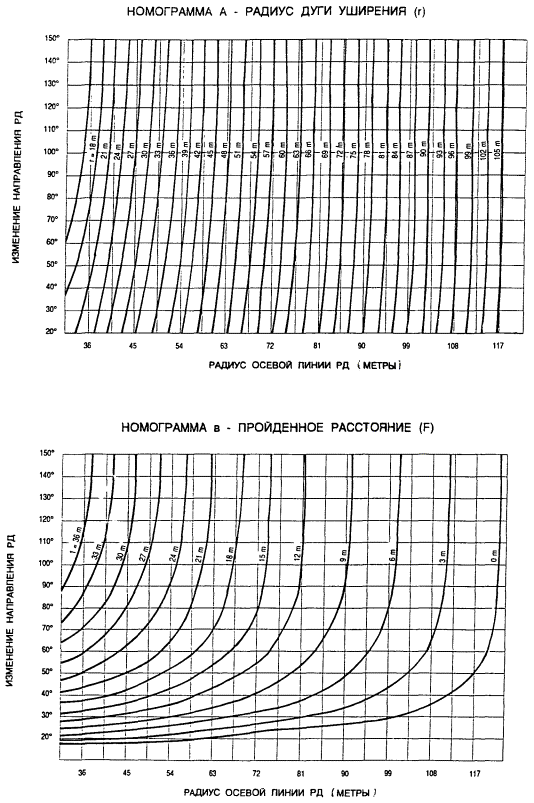

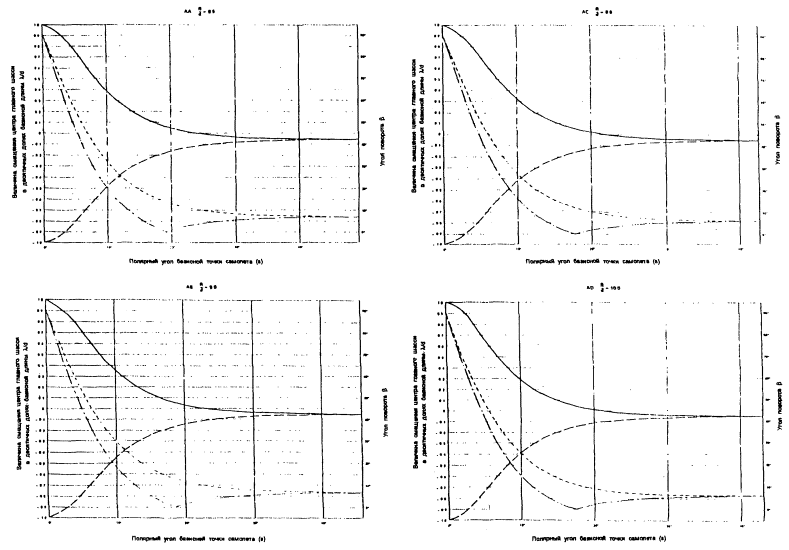

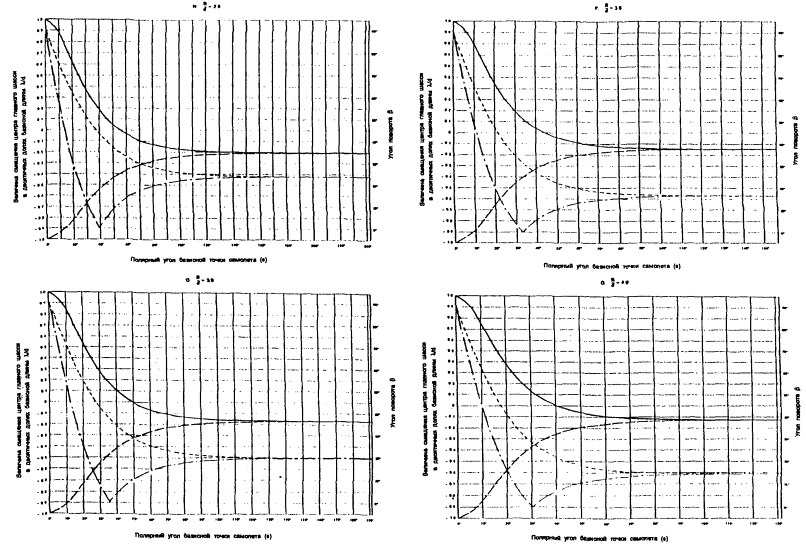

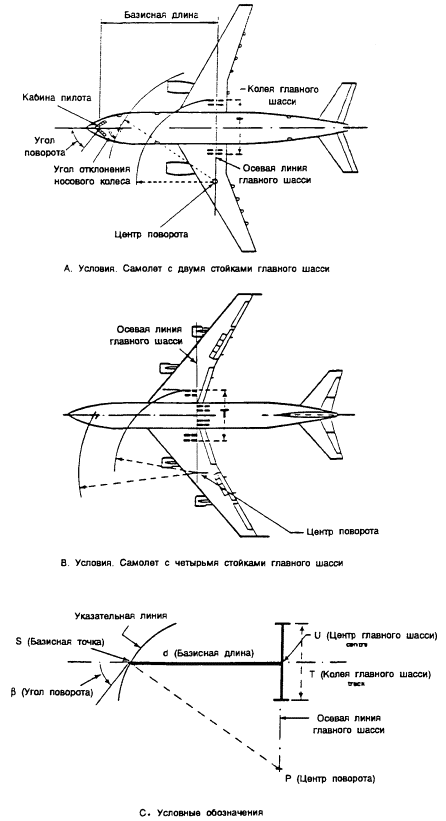

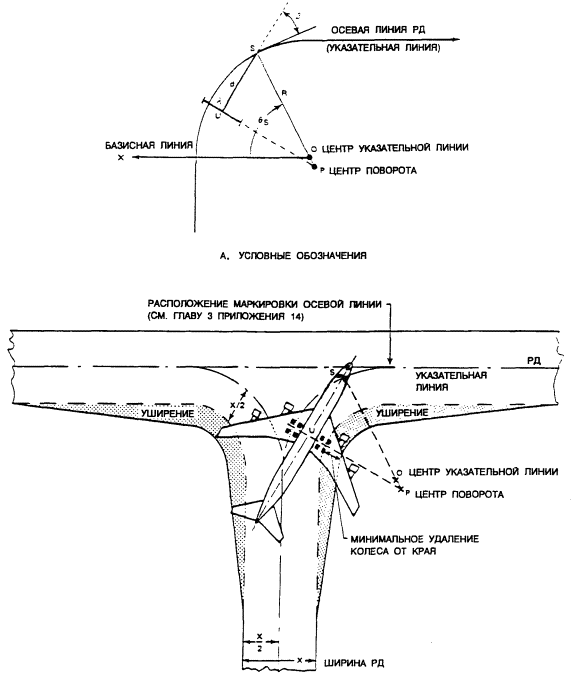

Добавление 1. Проектирование уширений. 75

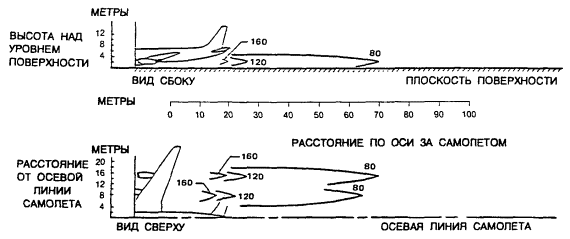

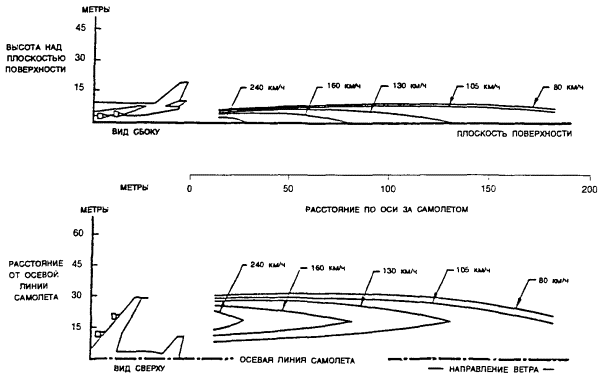

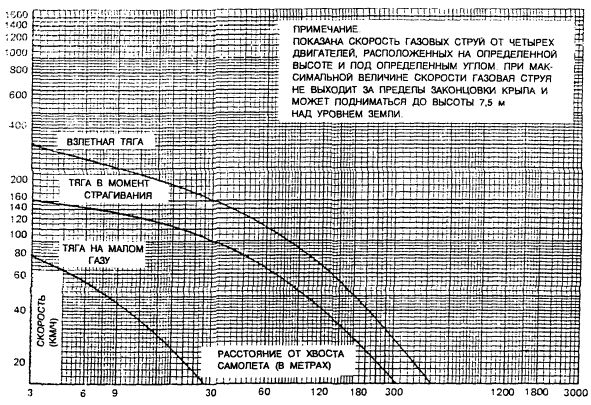

Добавление 2. Вопросы, касающиеся реактивной струи и струеотклоняющих щитов. 115

Добавление 3. Классификация самолетов с помощью кодовых номеров и букв. 133

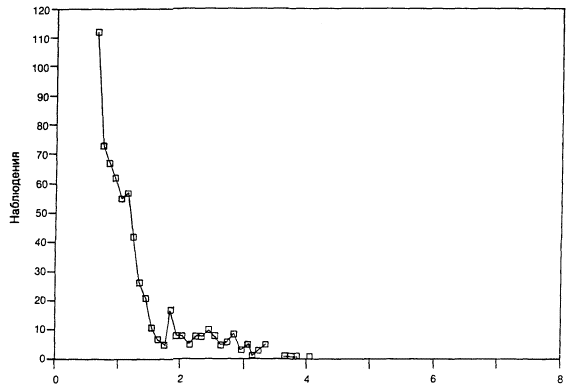

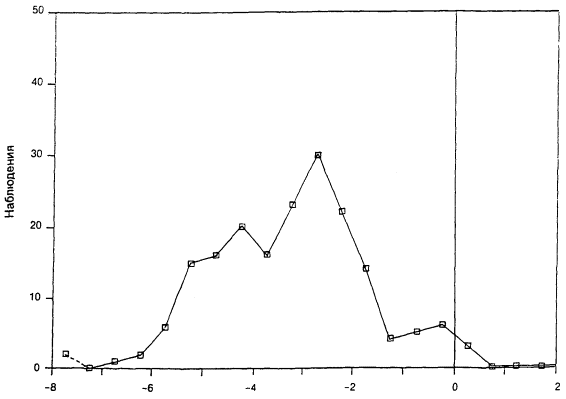

Добавление 4. Исследование отклонений на РД.. 136

ПРЕДИСЛОВИЕ

В соответствии с положениями Приложения 14 государствам необходимо обеспечивать наличие на аэродроме рулежных дорожек. В Приложении рекомендуется также предусматривать на аэродромах с высокой интенсивностью движения площадки ожидания, а также перроны там, где необходимо создать условия для посадки и высадки пассажиров, погрузки и выгрузки груза и почты, а также для обслуживания воздушных судов, не создавая при этом препятствий аэродромному движению. Цель настоящего материала состоит в том, чтобы оказать государствам содействие в деле осуществления данных требований и тем самым помочь обеспечить их единообразное применение.

В руководстве представлен материал по рулежным дорожкам (РД) с изложением общей схемы расположения и описанием проектных требований к физическим характеристикам РД, а также боковых полос безопасности и полос РД. Была проведена серия исследований по изучению конфигурации и расположения высокоскоростных выводных рулежных дорожек. Материал, содержащийся в данном руководстве, основан на результатах этих исследований, а также на результатах обсуждений на Специализированном совещании по аэродромам, воздушным трассам и наземным средствам 1981 года. В разделе, где говорится об уширениях, излагаются некоторые методы проектирования уширений. Более подробная информация содержится также в добавлении. Данный материал подготовлен на основе рекомендации 2/5 Пятой Аэронавигационной конференции и рекомендации 2/3 Восьмой Аэронавигационной конференции.

В разделе, где говорится о площадках ожидания и сдвоенных или многорядных рулежных дорожках, излагаются доводы «за» и «против» различных конфигураций, дающих диспетчерам аэродрома возможность рациональнее регулировать очередность взлетов во избежание неоправданных задержек. В материале о перронах, кроме того, рассматриваются основные вопросы планировки перрона, требования к проектированию и зона, необходимая для конкретной планировки перрона.

В настоящее руководство включен также материал по разделению различных видов движения на рабочей площади. В этом материале приводятся аргументы, которые необходимо учитывать при проектировании аэродромных средств и служб, чтобы обеспечить наиболее рациональное разделение потоков движения воздушных судов и наземных транспортных средств. Настоящий материал подготовлен по рекомендации 2/11 Пятой Аэронавигационной конференции.

Содержание руководства предполагается регулярно обновлять. Последующие издания будут, по всей вероятности, улучшаться на основе накопленного опыта, и в них будут учитываться замечания и предложения, поступающие от тех, кто пользуется этим руководством. В связи с этим просьба к читателям сообщить свои мнения, замечания и предложения по данному изданию. Их следует направлять Генеральному секретарю ИКАО.

Глава 1. РУЛЕЖНЫЕ ДОРОЖКИ

1.1 СИСТЕМЫ РУЛЕЖНЫХ ДОРОЖЕК

Функциональные требования

1.1.1 Максимальная пропускная способность и эффективность аэродрома достигается только путем обеспечения соответствующего баланса между потребностями в ВПП, пассажирских и грузовых аэровокзалах, местах стоянок воздушных судов и зонах обслуживания. Эти отличающиеся друг от друга различные функциональные элементы аэродрома объединены между собой системой рулежных дорожек. Поэтому составные части системы РД являются связующим звеном между функциональными элементами аэродрома и необходимы для достижения оптимального использования аэродрома.

1.1.2 Система РД должна быть запроектирована с целью сведения к минимуму ограничений движения воздушных судов на РД и с них и в зоны перрона и из них. Запроектированная соответствующим образом система должна иметь возможность обеспечивать беспрепятственный, непрерывный поток наземного движения воздушных судов с максимальной практически возможной скоростью и с минимальным количеством точек, в которых требуется произвести ускорение или торможение. Данное требование обеспечивает эксплуатацию системы РД с наивысшими показателями безопасности и эффективности.

1.1.3 Для любого аэродрома система РД должна обеспечивать (без значительных задержек) практически приемлемый уровень обслуживания прибывающих и убывающих воздушных судов в системе ВПП. При низких уровнях использования ВПП система РД может выполнять это с минимальным набором составных частей. Однако, если частота приема воздушных судов возрастает, пропускная способность системы РД должна быть значительно увеличена для того, чтобы избежать ограничений пропускной способности аэродрома. В предельном случае насыщения пропускной способности ВПП, когда воздушные суда прибывают и убывают с минимальными разделительными расстояниями между ними, система РД должна обеспечивать сход воздушных судов с ВПП как можно раньше после их приземления и вывод их на ВПП только перед взлетом. Для этого требуется, чтобы движение воздушных судов на ВПП выполнялось с минимальным разделительным расстоянием.

Принципы планирования

1.1.4 ВПП и РД являются наименее гибкими элементами аэродрома и поэтому должны быть рассмотрены в самом начале при разработке его плана развития. Перспективные прогнозы должны определять изменения значений нормы движения воздушных судов, характера воздушного движения, типов воздушных судов и других факторов, влияющих на планировку и размеры систем ВПП и РД. Не следует уделять слишком большое внимание современным требованиям к системе, потому что на более поздних этапах разработки требованиями, имеющими равное или более важное значение, можно пренебречь. Например, если предполагается, что аэродром должен обслуживать более высокие категории типов воздушного судна в будущем, имеющаяся система РД должна быть спроектирована для обеспечения наибольших разделительных расстояний, которые потребуются в конечном счете (см. таблицу 1-1).

1.1.5 При разработке генерального плана системы РД следует рассмотреть следующие принципы:

а) маршруты РД должны соединять различные элементы аэродрома по самым коротким расстояниям, сокращая таким образом время на руление и расходы;

b) маршруты РД должны быть как можно более простыми, чтобы избежать необходимости разработки сложных инструкций и возникновения ошибок у пилота;

с) по мере возможности необходимо проектировать прямолинейные маршруты руления. Когда изменение направления неизбежно, следует выбирать нужный радиус поворота, а также предусматривать уширения или увеличивать ширину РД с таким расчетом, чтобы можно было выполнять руление с максимально допустимой скоростью (см. раздел 1.4 и добавление 1);

d) там, где это возможно, в интересах безопасности и уменьшения вероятности возникновения значительных задержек при рулении следует избегать пересечений с ВПП и другими РД;

е) маршруты РД должны иметь как можно больше односторонних сегментов для того, чтобы свести к минимуму вероятность опасного сближения воздушных судов и возникновения задержки. Потоки воздушных судов по этим сегментам должны быть проанализированы для каждой схемы, в которой будет использоваться данная ВПП;

f) система РД должна быть спроектирована таким образом, чтобы обеспечить максимальный срок службы каждого компонента для того, чтобы при дальнейших реконструкциях можно было использовать составные части существующей системы; и

g) в конечном счете функциональные характеристики системы РД будут определяться ее самым слабым компонентом. Поэтому, в процессе проектирования системы следует определить и исключить ее потенциальные недостатки.

1.1.6 При планировании системы РД следует рассмотреть другие важные вопросы:

а) маршруты РД не должны проходить по зонам, где имеется возможность свободного доступа людей к воздушным судам. Следует уделить особое внимание мерам обеспечения безопасности оcуществляющих руление воздушных судов, особенно в тех местах, где возможны акты диверсии или вооруженной агрессии;

b) планировку РД следует обеспечивать таким образом, чтобы избегать помех навигационным средствам от рулящих воздушных судов или наземных транспортных средств, использующих РД;

с) все участки системы РД должны просматриваться с аэродромного диспетчерского пункта. Для контроля участков РД, затененных зданиями вокзалов или другими аэродромными строениями, если эти зоны практически невозможно избежать, могут использоваться выносные камеры;

d) влияние реактивной струи на зоны, примыкающие к РД, должно быть сведено к минимуму путем стабилизации выветривания грунта и возведения, там где необходимо защитить людей или строения, струеотклоняющих щитов. (См. добавление 2); и

е) размещение ILS также может влиять на расположение РД, поскольку воздушные суда, осуществляющие руление или стоящие на РД, могут быть источником помех для ILS. Информация о критических и чувствительных зонах вокруг оборудования ILS содержится в дополнении С к части I тома I Приложения 10.

1.1.7 Необходимо иметь достаточное количество входных и выводных РД, обслуживающих определенные ВПП для того, чтобы удовлетворить имеющиеся требования к обработке взлетающих и приземляющихся воздушных судов в часы пик. Следует запроектировать и построить дополнительное количество входных и выводных РД для ожидаемого увеличения использования ВПП. При планировании элементов данной системы РД, применяются следующие принципы:

а) выводная РД служит для сведения к минимуму времени использования ВПП воздушными судами, выполняющими посадку. Теоретически, выводные РД могут располагаться таким образом, чтобы наилучшим способом обслуживать любой тип воздушных судов, которые предполагается принимать на данной ВПП. Практически оптимальное количество воздушных судов и минимальный интервал между ними можно установить, разбив воздушные суда на группы с ограниченным количеством классов, исходя из посадочной скорости и торможения после приземления;

b) выводная РД должна обеспечивать беспрепятственное движение воздушного судна с ВПП до точки, находящейся вне ВПП, и, таким образом, предоставить возможность как можно быстрее начать выполнение очередной операции на ВПП;

с) выводную РД можно располагать либо под прямым, либо под острым углом к ВПП. Первый тип РД требует, чтобы перед сходом с ВПП воздушное судно произвело торможение до минимальной скорости, в то время как второй тип РД дает возможность воздушному судну произвести сход с ВПП при больших значениях скорости, сокращая таким образом время пребывания на ВПП и увеличивая ее пропускную способность. (Подробный материал в отношении расположения и геометрических размеров РД с острым углом (так называемые «скоростные выводные РД») приведен в разделе 1.3); и

d) для удовлетворения требований к обеспечению взлета обычно достаточно одной выводной РД с каждой стороны ВПП. Однако, для обеспечения объема движения, может быть рассмотрен вопрос о наличии нескольких входов на ВПП, использовании обходных путей и площадок ожидания (см. главу 2).

1.1.8 РД, расположенные на перронах, подразделяются на следующие два типа (см. рис. 1-1):

а) перронная рулежная дорожка - это РД, расположенная на перроне и предназначенная либо для обеспечения сквозного маршрута руления через перрон, либо для обеспечения доступа к полосе руления воздушных судов на стоянку; и

b) полоса руления воздушных судов на стоянку, являющаяся частью перрона, выделенной в качестве рулежной дорожки и предназначенной только для обеспечения доступа на стоянки воздушных судов.

1.1.9 Требования к перронным РД, касающиеся ширины полосы, разделительных расстояний и т.д., те же, что и для других типов РД. Требования к полосам руления воздушных судов на стоянку также являются аналогичными за исключением следующих моментов:

а) поперечный уклон полосы руления определяется требованием к уклону перрона;

b) нет необходимости включать полосу руления воздушных судов на стоянке в полосу РД; и

с) требования к разделительным расстояниям между осевой линией полосы руления до объекта являются менее жесткими, чем эти же расстояния для других типов РД.

1.1.10 Линии заруливания воздушных судов на стоянку, которые разветвляются на места стоянок, не рассматриваются как часть полосы руления воздушных судов и поэтому не подпадают под требования к РД.

Этапы развития системы РД

1.1.11 Для сведения к минимуму затрат на строительство система РД аэродрома должна быть как можно более комплексной для того, чтобы обеспечить ближайшие потребности в пропускной способности ВПП. С помощью тщательного планирования дополнительные компоненты РД могут быть добавлены к системе на определенных этапах для того, чтобы соответствовать возрастающим требованиям к аэродрому. В приводимых ниже пунктах описываются различные этапы развития системы РД (см. также рис. 1-2 и 1-3):

а) минимальная система аэродромных РД, определяющая низкий уровень использования ВПП, может состоять только из площадок для разворота или РД с разворотом на обоих концах ВПП и короткой рулежной дорожки от ВПП до перрона;

b) увеличение объема движения, которое приводит к изменению уровня использования ВПП с низкого до среднего, может быть обеспечено путем строительства частичной параллельной РД для соединения одной или обеих площадок для разворотов (параллельные РД повышают безопасность, а также обеспечивают лучшую эффективность);

с) по мере увеличения коэффициента использования ВПП может быть построена полная параллельная РД путем добавления недостающих частей частичной параллельной РД;

d) выводные РД, дополнительно к РД с каждого конца ВПП, могут быть построены в случае увеличения интенсивности использования ВПП;

Таблица 1-1. Критерии проектирования РД

Физические характеристики

Кодовая буква

А

В

С

D

Е

Минимальная ширина:

покрытия РД

7,5 м

10,5 м

18 мa

15 мb

23 мc

18 мd

23 м

покрытия РД и боковой полосы безопасности

-

-

25 м

38 м

44 м

рулежной полосы

27 м

39 м

57 м

85 м

93 м

спланированной части рулежной полосы

22 м

25 м

25 м

38 м

44 м

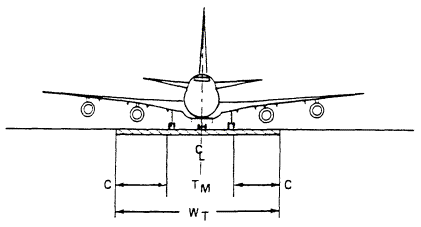

Минимальное расстояние между внешним основным колесом и краем РД

1,5 м

2,25 м

4,5 ма

3 мb

4,5 м

4,5 м

Минимальное расстояние между осевой линией РД и:

осевой линией ВПП, оборудованной для посадки по приборам кодовый номер 1

82,5 м

87 м

-

-

-

2

82,5 м

87 м

-

-

-

3

-

-

168 м

176 м

-

4

-

-

-

176 м

182,5 м

осевой линией необорудованной ВПП, кодовый номер 1

37,5 м

42 м

-

-

-

2

47,5 м

52 м

-

-

-

3

-

-

93 м

101 м

-

4

-

-

-

101 м

107,5 м

осевой линией РД

23,75 м

33,5 м

44 м

66,5 м

80 м

объектами



РД

16,25 м

21,5 м

26 м

40,5 м

47,5 м

местом стоянки воздушных судов на РД

12 м

16,5 м

24,5 м

36 м

42,5 м

Максимальный продольный уклон РД

покрытия

3 %

3 %

1,5 %

1,5 %

1,5 %

изменение уклона

1 % на 25 м

1 % на 25 м

1 % на 30 м

1 % на 30 м

1 % на 30 м

Максимальный поперечный уклон:



покрытия РД

2 %

2 %

1,5 %

1,5 %

1,5 %

спланированной части рулежной полосы - вверх

3 %

3 %

2,5 %

2,5 %

2,5 %

спланированной части рулежной полосы - вниз

5 %

5 %

5 %

5 %

5 %

неспланированной части полосы - вверх

5 %

5 %

5 %

5 %

5 %

Минимальный радиус продольной вертикальной кривой

2500 м

2500 м

3000 м

3000 м

3000 м

Минимальное расстояние прямого визирования РД

от 150 м выше 1,5 м

от 200 м выше 2 м

от 300 м выше 3 м

от 300 м выше 3 м

от 300 м выше 3 м

а. РД предназначена для использования самолетами с базой колесного шасси, равной или более 18 м.

b. РД предназначена для использования самолетами с базой колесного шасси менее 18 м.

с. РД предназначена для использования самолетами с размахом внешних колес, равным или более 9 м.

d. РД предназначена для использования самолетами с размахом внешних колес менее 9 м.

е. РД, отличная от полосы руления воздушных судов на стоянку.

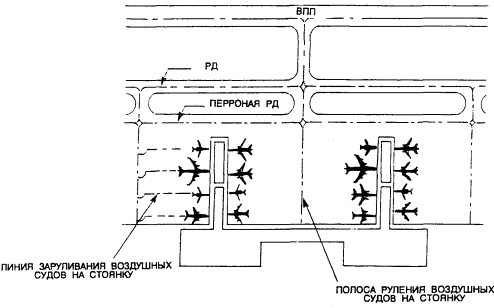

Рис. 1-1. Рулежные дорожки на перронах

е) площадки ожидания и обходные РД могут добавляться для обеспечения еще большей пропускной способности РД. Эти элементы редко являются ограничивающими при достижении полной пропускной способности аэродрома при имеющихся характеристиках аэродрома, поскольку обычно имеется достаточное количество земли для их строительства; и

f) следует предусматривать строительство сдвоенной параллельной РД, расположенной с внешней стороны параллельной РД, когда желательно обеспечить движение по РД в двух направлениях. При наличии второй РД сеть одностороннего потока может быть организована для каждого направления используемой ВПП. Необходимость в системе сдвоенных параллельных РД пропорционально увеличивает объем работ по усовершенствованию РД.

Дополнительная информация приведена в части 1 «Генеральное планирование» Руководства по проектированию аэродромов (Doc: 9184)

Варианты оценки планировки РД

1.1.12 Оценка вариантов системы РД должна быть направлена на обеспечение эксплуатационной эффективности каждой системы совместно с планировками ВПП и перрона, для обслуживания которых она предназначена. Чем сложнее генеральный план ВПП, РД и перрона, тем больше возможность уменьшения эксплуатационных расходов за счет сравнения вариантов систем РД. Для этой цели с помощью консультантов, эксплуатантов воздушных судов и полномочных органов аэропортов были разработаны несколько моделей имитации потока воздушных судов с помощью ЭВМ.

1.1.13 Например, в Федеральном авиационном управлении Соединенных Штатов Америки имеется модель задержек на аэродроме, которая имитирует все значительные передвижения воздушных судов, выполняемые по аэродрому и траектории захода на посадку на данную ВПП за длительный промежуток времени. В таких моделях имеется возможность рассмотреть различные входные переменные, такие как:

- состав воздушных судов;

- объем воздушного движения;

- максимальные значения воздушного движения;

- схемы аэродрома (РД и ВПП);

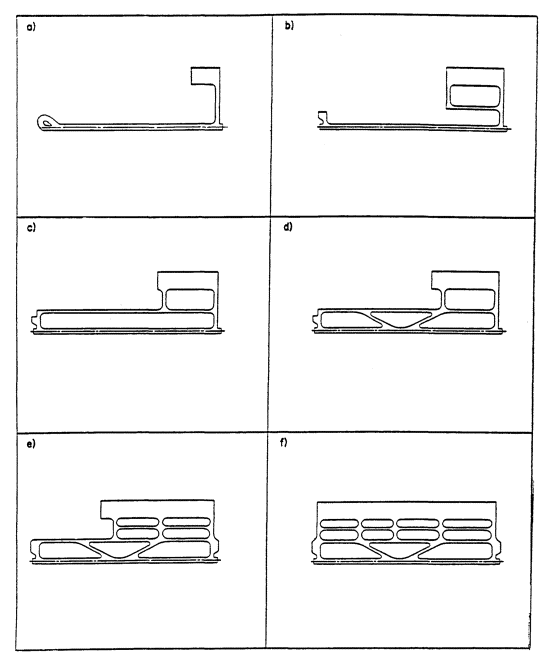

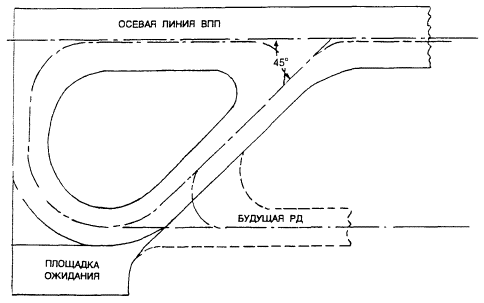

Рис. 1-2. Этапы развития системы РД

На рис. а) показан вариант минимальной системы РД.

В нем не учитывается оптимальное расположение перрона, которое также необходимо предусматривать.

а) угловой разворот

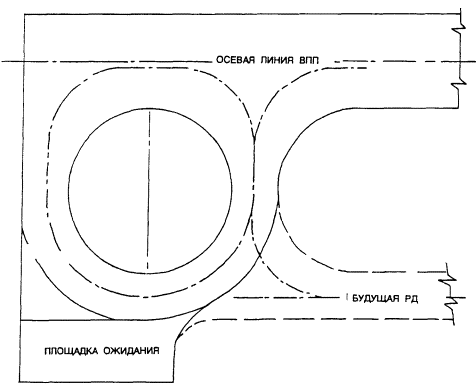

в) круговой разворот

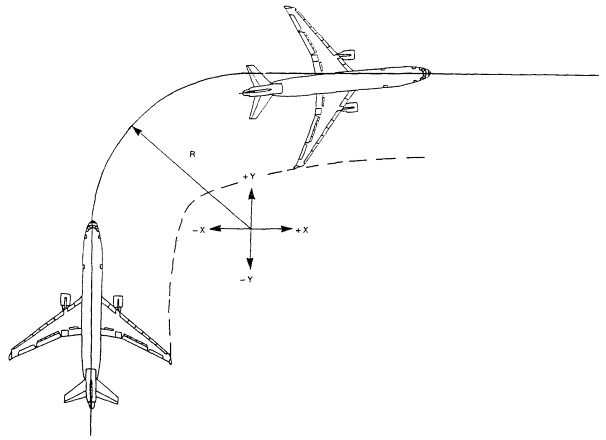

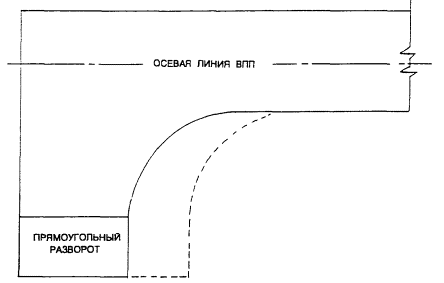

Рис. 1-3. Развороты

с) прямоугольный разворот

Рисунок 1-3 (продолж.)

- конечные пункты назначения воздушных судов;

- схемы расположения ВПП;

- схемы расположения рулежных дорожек;

- высокоскоростные выводные РД; и

- использование определенных ВПП категориями воздушных судов.

Исходя из этих входных данных, на выходе моделей для оценки и сравнения получаются следующие данные:

- затраты на горючее при рулении;

- расстояния, проходимые при рулении;

- время движения по РД;

- задержки при рулении; и

- задержки на ВПП при прибытии и вылете.

Расстояния, проходимые воздушными судами при рулении

1.1.14 Основная причина уменьшения расстояния, проходимого воздушным судном при рулении, заключается в уменьшении времени руления, и, тем самым, в экономии топлива и повышения безопасности и степени использования воздушного судна. Важное значение имеют проходимые при рулении расстояния для тяжелонагруженных воздушных судов, рулящих на взлет. Даже в небольших аэропортах следует иметь схемы, в которых учитывается эта необходимость.

1.1.15 В более крупных аэропортах вопрос о безопасности воздушных судов имеет большую степень важности. Подробное исследование показывает, что если полностью загруженное воздушное судно буксируется на расстоянии от 3 до 7 км (в зависимости от типа воздушного судна, размеров и типа пневматиков, а также температуры окружающей среды), температура каркаса пневматика при взлете может превысить критическое значение в 120 °С. Превышение этой критической температуры отрицательно влияет на прочность нейлоновой нити и прилипание резиновой поверхности пневматика в значительной степени увеличивает вероятность разрушения пневматика. Установленный в авиации предел в 120 °С (250 °F) применяется для разбега при взлете, а также для руления с ВПП. При температуре 120 °С прочность нейлоновой нити уменьшается на 30 процентов. Более высокие температуры ведут к постоянному ухудшению свойств, связанных с прилипаемостью резины. Разрушение пневматика при взлете является серьезным фактором, поскольку это может привести к прерванному взлету с торможением, который может оказаться неэффективным на тех шасси, у которых лопнули шины.

1.1.16 Поэтому следует в максимальной степени уменьшать расстояние, проходимое при рулении. Для больших широкофюзеляжных воздушных судов расстояние в 5 км считается приемлемым верхним пределом, и при неблагоприятных обстоятельствах, например, в случаях частого применения тормозов, этот предел следует уменьшать.

1.1.17 В каждом генеральном плане аэропорта, независимо от масштабов его развития, следует признавать необходимость уменьшения расстояний, проходимых при рулении, особенно для вылетающих воздушных судов, как с точки зрения экономии, так и безопасности. Удобное расположение скоростных выводных РД может в значительной степени содействовать уменьшению расстояний при рулении для осуществляющих посадку воздушных судов. Кроме того, осуществление взлета из мест пересечения РД и использование скоростных выводных РД не только уменьшает расстояние при рулении и время занятости ВПП, но также увеличивает пропускную способность ВПП.

1.2 КРИТЕРИИ ПРОЕКТИРОВАНИЯ ФИЗИЧЕСКИХ ХАРАКТЕРИСТИК

Общие положения

1.2.1 Критерии проектирования для РД являются менее жесткими, чем для ВПП, поскольку скорости воздушных судов на РД значительно ниже, чем на ВПП. В таблице 1-1 приведены основные критерии проектирования физических характеристик, рекомендованные для РД в соответствии с техническими требованиями Приложения 14. Следует подчеркнуть, что расстояние между внешними основными колесами воздушного судна и кромкой РД выбирается с учетом того, что кабина воздушного судна находится над маркировочной линией оси РД.

Кодовое обозначение аэродрома

1.2.2 Кодовое обозначение введено для того, чтобы упростить сопоставление многочисленных требований к характеристикам аэродромов в целях обеспечения соответствия ряда аэродромных средств тем типам самолетов, которые предназначены для эксплуатации на данном аэродроме. Кодовое обозначение состоит из двух элементов, которые относятся к летно-техническим характеристикам самолета и его размерам. Элемент 1 является номером, основанным на расчетной для данного типа самолета длине летной полосы, а элемент 2 является буквой, соответствующей размаху крыла самолета и расстоянию между внешними колесами основного шасси.

1.2.3 Конкретное техническое требование относится к наиболее соответствующему из двух элементов кодового обозначения или к соответствующему сочетанию из двух элементов кодового обозначения. Кодовая буква или номер в элементе, выбранные для проектирования, относятся к критическим характеристикам самолета, для которого предоставляется данное сооружение. При использовании соответствующих технических требований Приложения 14 вначале определяются самолеты, для обслуживания которых предназначается аэродром, а затем определяются два элемента кодового обозначения.

1.2.4 Кодовое обозначение аэродрома - кодовый номер и буква, - выбранное для целей планирования аэродрома, определяется в соответствии с характеристиками самолета, для которого предназначено данное аэродромное средство. Кроме того, кодовые номера и буквы аэродрома имеют значения, указанные в таблице 1-2. Классификация имеющихся самолетов с помощью кодового номера и кодовой буквы приведена в Приложении 3.

1.2.5 Кодовый номер для элемента 2 определяется из таблицы 1-2, колонка 1, при этом выбирается кодовый номер, соответствующий наибольшей величине расчетной для данного типа самолета длине летной полосы для самолетов, для которых предназначена данная ВПП. Расчетная длина летной полосы для самолета определяется как минимальная длина летного поля, требуемая для взлета при максимальной сертифицированной взлетной массе, на уровне моря, стандартных условиях атмосферы, штиле и нулевом уклоне ВПП, приведенных в соответствующем Руководстве по летной эксплуатации самолета, установленных сертифицирующим органом, или эквивалентных данных, полученных от изготовителя самолета. В соответствии с этим, если длина 1650 м соответствует наибольшему значению расчетной длины летной полосы для данного самолета, кодовый номер выбирается «3».

1.2.6 Кодовая буква для элемента 2 определяется из таблицы 1-2, колонка 3; при этом выбирается кодовая буква, которая соответствует наибольшему размаху крыла или наибольшему расстоянию между внешними колесами основного шасси в зависимости от того, что соответствует более высокой кодовой букве самолета, для которого предназначено данное средство. Например, если кодовая буква С соответствует самолету с наибольшим размахом крыла, а кодовая буква D соответствует самолету с наибольшим расстоянием между внешними колесами основного шасси, кодовая буква выбирается D.

Ширина РД

1.2.7 Минимальные значения ширины РД приведены в таблице 1-1. Значения, выбранные для минимальной ширины РД, рассчитываются путем прибавления расстояния от колес до края покрытия к расстоянию между внешними колесами основного шасси воздушного судна.

Таблица 1-2. Кодовое обозначение аэродромов

Кодовый элемент 1

Кодовый элемент 2

Кодовый номер

Расчетная для типа самолета длина летной полосы

Кодовая буква

Размах крыла

Расстояние между внешними

колесами основного шассиа)

1

Менее 800 м

А

Менее 15 м

Менее 4,5 м

2

800 м и более, но менее 1200 м

В

15 м и более, но менее 24 м

4,5 м и более, но менее 6 м

3

1200 м и более, но менее 1800 м

С

24 м и более, но менее 36 м

6 м и более, но менее 9 м

4

1000 м и более

D

36 м и более, но менее 52 м

9 м и более, но менее 14 м





Е

52 м и более, но менее 65 м

9 м и более но менее 14 м

а. Расстояние между внешними кромками колес основного шасси.

Повороты РД

1.2.8 Изменения направлений РД следует свести к минимуму и иметь как можно меньшие их размеры. При проектировании поворота следует учитывать, чтобы при нахождении кабины самолета над осевой линией РД расстояние между внешними колесами основного шасси самолета и кромкой РД было не менее значений, указанных в таблице 1-1.

1.2.9 Если невозможно обойтись без поворотов, их радиус должен быть сравним с возможностями маневрирования и обычными скоростями руления воздушных судов, для которых предназначена РД. В таблице 1-3 приведены значения допустимой скорости воздушного судна для конкретного радиуса поворота, основанного на поперечном коэффициенте перегрузки 0,133 g (см. п. 1.2.22). Если на РД имеются крутые повороты и радиус их закругления недостаточен для того, чтобы колеса рулящего самолета оставались на жестком покрытии, может возникнуть необходимость расширить РД, чтобы обеспечить соответствующую величину удаления от кромки, указанную в таблице 1-1. Повороты по сложной кривой могут уменьшить или свести к нулю необходимость в дополнительном расширении РД.

Таблица 1-3. Значения скоростей воздушных судов и радиусов поворотов

Скорость (км/ч)

Радиус поворота (м)

16

15

32

60

48

135

64

240

80

375

96

540

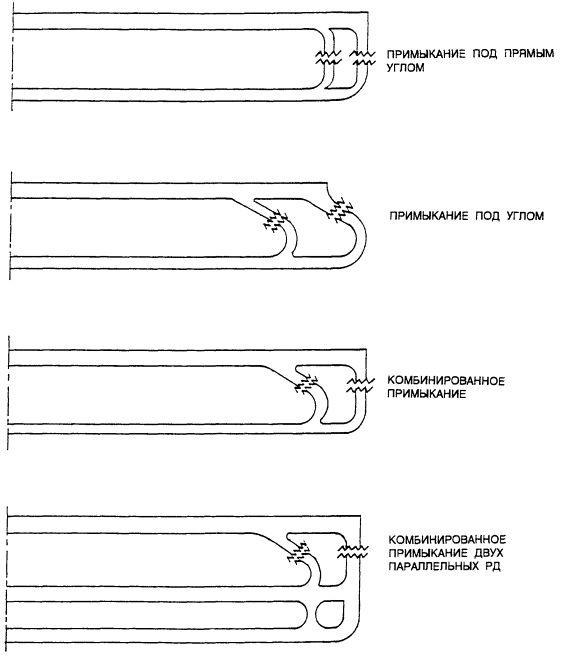

Места примыкания и пересечения

1.2.10 Для сохранения указанного в таблице 1-1 минимального удаления колес от кромки покрытия в местах примыкания и пересечения РД с ВПП, перронами и другими РД следует предусматривать уширения. Сведения о проектировании уширений приводятся в п. 1.5.

Минимальные разделительные расстояния между РД

Общие положения.

1.2.11 Разделительное расстояние между осевой линией РД и осевой линией ВПП, другой РД или объектом не должно быть менее чем соответствующая величина, указанная в таблице 1-1. Однако на действующем аэродроме допускается использовать меньшие разделительные расстояния, если авиационное исследование показывает, что разделительные расстояния меньшего значения не будут отрицательно влиять на безопасность или серьезно препятствовать регулярному осуществлению полетов самолетов. Инструктивный материал о факторах, которые могут учитываться в таком авиационном исследовании, приводится в п.п. 1.2.28 - 1.2.66.

1.2.12 Значения расстояний основаны на максимальном размахе крыла для данной группы и позволяют воздушному судну отклоняться от осевой линии РД на расстояние, равное разделительному расстоянию от колес до кромки РД для данной группы. Следует отметить, что даже в тех случаях, когда определенная конструкция воздушного судна (с необычной комбинацией большого размаха крыла и небольшого расстояния между колесами) может привести к тому, что законцовка крыла будет проходить дальше от осевой линии, результирующее разделительное расстояние все же будет значительно больше, чем требуется для прохождения воздушного судна.

Разделительные расстояния между РД и РД или объектами

1.2.13 Формулы и разделительные расстояния приведены в таблице 1-4 и показаны на рис. 1-4. Разделительные расстояния, относящиеся к РД и перронным РД, установлены с учетом размаха крыла воздушного судна (Y) и максимального бокового отклонения (X) (расстояние между колесом и краем указано в таблице 1-1).

1.2.14 Меньшие расстояния считаются подходящими на полосе руления воздушных судов на стоянку, поскольку скорости руления на них, как правило, ниже и поскольку пилоты более внимательны при рулении на таких РД; на них реже имеют место случаи отклонения от осевой линии. Поэтому вместо предположения о том, что воздушное судно отклонилось от осевой линии настолько, насколько это позволяет максимальное боковое отклонение (X), допускается меньшее расстояние, которое называется «отклонением шасси».

1.2.15 Следует отметить, что при разработке формулы использовались два фактора, один - максимальное боковое отклонение шасси, а другой - коэффициент прироста расстояния законцовки крыла. Эти факторы влияют на выполнение различных функций. Фактор отклонения представляет собой расстояние, которое может использоваться воздушным судном при обычной эксплуатации. С другой стороны, фактор прироста (2 на рис. 1-4) является буфером безопасности, предназначенным для предотвращения авиационных происшествий при выкатывании воздушного судна за пределы РД и для упрощения руления путем обеспечения дополнительной площади и для учета других факторов, оказывающих влияние на скорости руления.

1.2.16 Применение калиброванной шкалы прироста считается более целесообразным по сравнению с использованием постоянного коэффициента прироста для всех кодовых букв, поскольку:

а) затруднено определение пилотом безопасного расстояния для воздушных судов с большим размахом крыла, особенно для воздушных судов со стреловидным крылом; и

b) инерция движения более крупных воздушных судов может быть выше, и это может привести к выкатыванию таких воздушных судов за край РД.

1.2.17 Факторы прироста для определения разделительных расстояний между перронной РД и объектом должны быть такими же, как и предложенные для расстояний между РД и объектом по той причине, что хотя перронные РД и связаны с перронами, предполагается, чтобы их расположение не приводило к уменьшению скорости руления. Воздушное судно, как правило, будет двигаться с низкими скоростями по полосе руления воздушных судов на стоянку, и поэтому можно ожидать, что оно будет двигаться близко к осевой линии. Для кодовых букв от А до Е были выбраны отклонения в 1,5; 1,5; 2; 2,5; и 2,5 м. Предполагалось, что целесообразно использовать калиброванную шкалу для бокового отклонения на полосе руления воздушных судов на стоянку, поскольку возможность пилота придерживаться осевой линии для более крупных воздушных судов снижается из-за высоты кабины.

1.2.18 Большие величины прироста следует предложить для разделительных расстояний между РД/объектом и перронной РД/объектом, чем для других разделительных расстояний. Эти большие величины прироста считаются необходимыми вследствие того, что обычно вдоль таких РД будут располагаться неподвижные объекты, и, таким образом, вероятность столкновения с одним из них выше, чем вероятность столкновения при выкатывании с РД воздушного судна в момент прохождения другим воздушным судном этой точки по параллельной РД. Кроме того, неподвижный объект может оказаться изгородью или стенкой, которые на определенных участках могут располагаться параллельно РД. Даже при наличии дороги, расположенной параллельно РД, автомобили могут непреднамеренно уменьшить безопасное расстояние, паркуясь у дороги.

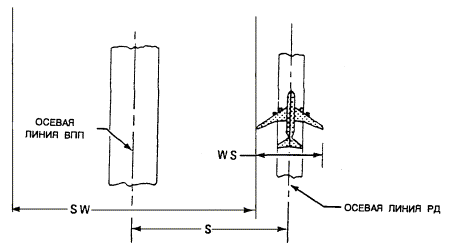

Разделительные расстояния между РД и ВПП

1.2.19 Разделительные расстояния основаны на том, что крыло воздушного судна, находящегося на осевой линии параллельной РД, не будет выходить на полосу. Формула и разделительные расстояния приведены в таблице 1-5.

Геометрические параметры параллельных РД

1.2.20 Разделительные расстояния между параллельными РД для таблицы 1-1 были выбраны на основе желательных расстояний от законцовок крыла. Имеются другие факторы, которые следует также принимать во внимание при оценке возможности выполнения обычного разворота на 180° с одной РД на другую параллельную РД. К ним относятся:

а) возможность выдерживания приемлемой скорости руления для достижения высокого показателя использования системы РД;

b) выдерживание указанных безопасных расстояний между внешним колесом основного шасси и кромкой РД, когда кабина экипажа находится над маркировкой осевой линии РД; и

с) выполнение маневра на угол поворота, который не выходит за пределы возможностей воздушного судна и который не приведет к нежелательному износу колес.

1.2.21 Для оценки скорости руления при выполнении разворота на 180° предполагается, что радиусы поворота равны половине безопасного расстояния, указанного в таблице 1-1 и приведены ниже:

Кодовая буква

Радиус (м)

А

11,875

В

16,75

С

22,00

D

33,25

Е

40,00

1.2.22 Скорость на поворотах зависит от радиуса поворота (R) и поперечного коэффициента перегрузки (f). Таким образом, если предполагается, что поперечный коэффициент перегрузки ограничивается значением 0,133 r:

V = (127,133 × (f) × R)1/2

= (127,133 × 0,133 R)1/2

= 4,1120 (R1/2),

где R выражен в метрах.

Результирующие допустимые скорости приведены в таблице 1-6.

1.2.23 Изучение данных, приведенных в таблице 1-6, показывает, что для кодовой буквы Е достигнута скорость 26 км/ч. Для достижения той же скорости на РД, связанных с другими кодовыми буквами, потребуется разделительное расстояние 80 м. Данные значения разделительных расстояний для кодовых букв А и В могут быть необоснованно завышены при сравнении их со значениями желательных безопасных расстояний от законцовок крыла. В этой связи опыт показывает, что малые воздушные суда требуют меньших скоростей, чем большие воздушные суда из-за их чувствительности к повороту носового колеса.

1.2.24 Для оценки факторов, указанных выше в п. 1.2.20 b) и с), одной авиастроительной компанией была разработана программа ЭВМ для характеристики движения воздушного судна во время выполнения разворота на 180°. Для каждой кодовой буквы использовалось определенное воздушное судно (см. таблицу 1-7). Они были выбраны для демонстрационных целей, поскольку эти воздушные суда имеют наибольшее расстояние между основным колесом и кабиной воздушного судна для каждого кода. Радиус поворота для каждого случая основывался на половине минимального разделительного расстояния. Предполагается, что расстояние между внешними колесами основного шасси является максимально допустимым для данной кодовой буквы, поскольку в таблице приведены фактические размеры воздушного судна для расстояния между основным шасси и кабиной экипажа.

1.2.25 Возможность выполнения плавного разворота частично зависит от допустимого угла поворота рулевого устройства. В таблице 1-8 приведены эти данные для характерных воздушных судов. (Данные, приведенные в последней колонке, основаны на данных таблицы 1-7 и допускают сдвиг носового пневматика на 3° для «Лира-55», F28-2000, МD-80 и на 5° для «Конкорда», МD-11, В-747). Исследование показало, что максимальный угол, требуемый во время выполнения разворота, находится в пределах, указанных в таблице 1-8 для всех воздушных судов за исключением «Конкорда». В этом случае угол поворота носового колеса, требуемый для выдерживания кабины экипажа самолета «Конкорд» над осевой линией ВПП, составляет 85°. Поскольку максимальный допустимый угол поворота составляет 60°, траектория движения воздушного судна будет выходить за пределы осевой линии РД. Это означает, что на аэродромах, где имеются самолеты «Конкорд» (или другие воздушные суда с большим расстоянием от носового колеса до кабины экипажа), вопросы разработки геометрических параметров параллельных РД могут потребовать специального рассмотрения. Исследование показало, что максимальный угол поворота во время разворота самолета «Конкорд» уменьшен приблизительно до 50°, если разделительное расстояние соответствует кодовой букве D, вместо использования кодовой буквы С.

Таблица 1-4. Минимальные разделительные расстояния между РД и РД или объектами (Размеры даны в метрах)

Разделительное расстояние

Кодовая буква

А

В

С

D

Е

Между осевой линией перронной РД/РД и осевой линией РД

размах крыла (Y)

15,00

24,00

36

52,0

65,0

+ максимальное боковое отклонение (X)

1,50

2,25

3

4,5

4,5

+ прирост (Z)

7,25

7,25

5

10,0

10,5

Общее разделительное расстояние (V)

23,75

33,50

44

66,5

80,0

Между осевой линией РД и объектом

1/2 размаха крыла (Y)

7,50

12,00

18

26,0

32,5

+ максимальное боковое отклонение (X)

1,50

2,25

3

4,5

4,5

+ прирост (Z)

7,25

7,25

5

10,0

10,5

Общее разделительное расстояние (V)

16,25

21,50

26

40,5

47,5

Между осевой линией перронной РД и объектом

1/2 размаха крыла (Y)

7,50

12,00

18

26,0

32,5

+ максимальное боковое отклонение (X)

1,50

2,25

3

4,5

4,5

+ прирост (Z)

7,25

7,25

5

10,0

10,5

Общее разделительное расстояние (V)

16,25

21,50

26

40,5

47,5

Между осевой линией полосы руления воздушных судов на стоянку и объектом

1/2 размаха крыла (Y)

7,5

12,00

18,0

16,0

32,5

+ отклонение шасси

1,5

1,50

2,0

2,5

2,5

+ прирост (Z)

3,0

3,00

4,5

7,5

7,5

Общее разделительное расстояние (V)

12,0

16,5

24,5

36,0

42,5

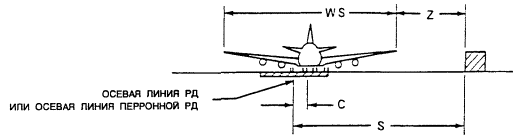

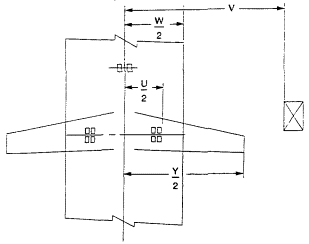

осевая линия

U = расстояние между колесами основного шасси

V = разделительное расстояние

W = ширина РД

осевая линия

X = максимальное боковое отклонение

Y = размах крыла

Z = прирост

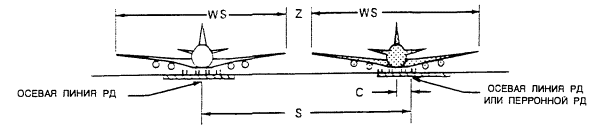

Рис. 1.4 Разделительное расстояние до объекта

Таблица 1-5. Минимальные разделительные расстояния между осевыми линиями РД/перронной РД и осевой линией ВПП (размеры в метрах)

Кодовый номер

1

2

3

4

Кодовая буква

А

В

А

В

А

В

С

D

С

D

Е

1/2 размаха крыла (Y)

7,5

12

7,5

12

7,5

12

18

26

18

26

32,5

+ 1/2 ширины полосы (необорудованная ВПП для захода на посадку)

30,0

30

40,0

40

75,0

75

75

75

75

75

75,0

Общее расстояние

37,5

42

47,5

52

82,5

87

93

101

93

101

107,5

или



1/2 размаха крыла (Y)

7,5

12

7,5

12

7,5

12

18

26

18

26

32,5

+ 1/2 ширины полосы (оборудованная ВПП для захода на посадку)

75,0

75

75,0

75

150,0

150

150

150

150

150

150,0

Общее расстояние

82,5

87

82,5

87

157,5

162

168

176

168

176

182,5

Таблица 1-6. Допустимые скорости при разворотах на 180°

Кодовая буква

Радиус (м)

Скорость V = 4,1120 (R1/2) (км/ч)

А

11,875

14,17

В

16,75

16,83

С

22,0

19,29

D

33,25

23,71

Е

40,0

26,01

Таблица 1-7. Предполагаемые данные для вычисления разворота на 180°

Кодовая буква

Модель воздушного судна

Расстояние между внешними колесами основного шасси (м)

Расстояние от основного шасси до кабины экипажа (м)

Радиус поворота (м)

А

«Лир-55»

4,5

5,7

11,875

В

F28-2000

6,0

11,9

16,75

С

МD80

9,0

20,3

22,0

С

«Конкорд»

9,0

29,6

22,0

D

МD-11

14,0

31,0

33,25

Е

В-47

14,0

28,0

40,0

Таблица 1-8. Углы поворота рулевого устройства воздушных судов

Модель воздушного судна

Максимальный угол поворота рулевого устройства

Приблизительный максимальный угол поворота рулевого устройства во время разворота на 180°

«Лир-55»

55°

40°

F28-2000

76°

45°

МD80

82°

65°

«Конкорд»

60°

85°

МD-11

70°

60°

В-747

70°

50°

1.2.26 Решение вопроса о развороте на 180°, которое выполняется путем использования программы ЭВМ, также может быть выполнено графическим способом. Данный метод основан на рассмотрении поэтапного движения кабины экипажа над осевой линией поворота. Предполагается, что основное колесо следует вдоль линии, которая образована первоначальным положением средней точки между основным колесом и новым положением кабины. Данный метод приведен на рис. 1-5.

1.2.27 Важно отметить, что результаты расчетов с помощью программы ЭВМ основаны на приращениях движения 0,5°. Решение графическим способом при этом является слишком трудоемким по сравнению с решением с помощью программы ЭВМ, поэтому при графическом решении приращение составляет 10°. Был сделан вывод, что при расчете графическим методом вносится погрешность курса, равная приблизительно 2,4 м. Приращение в 5° уменьшит погрешность приблизительно до 1,5 м.

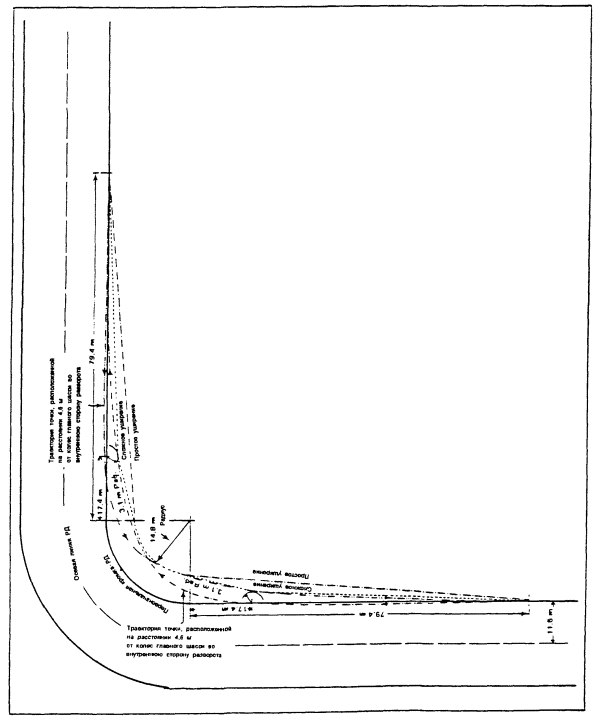

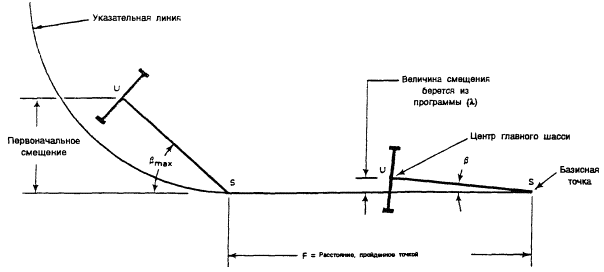

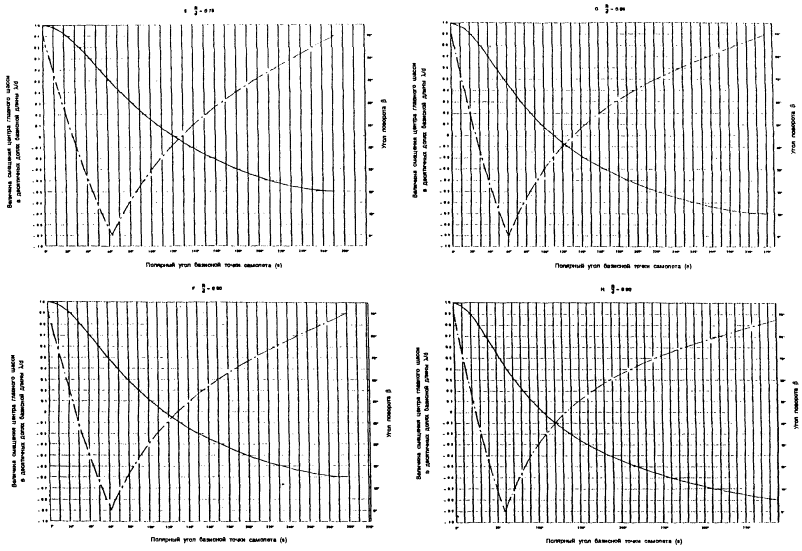

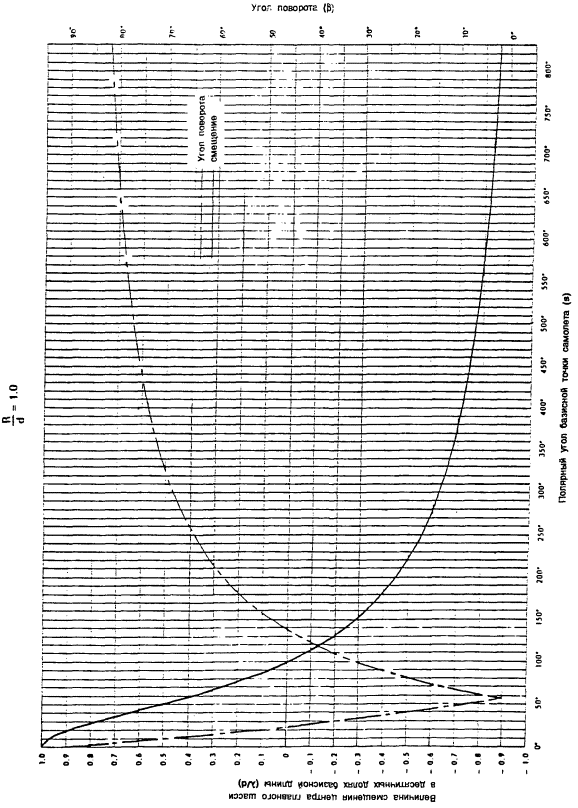

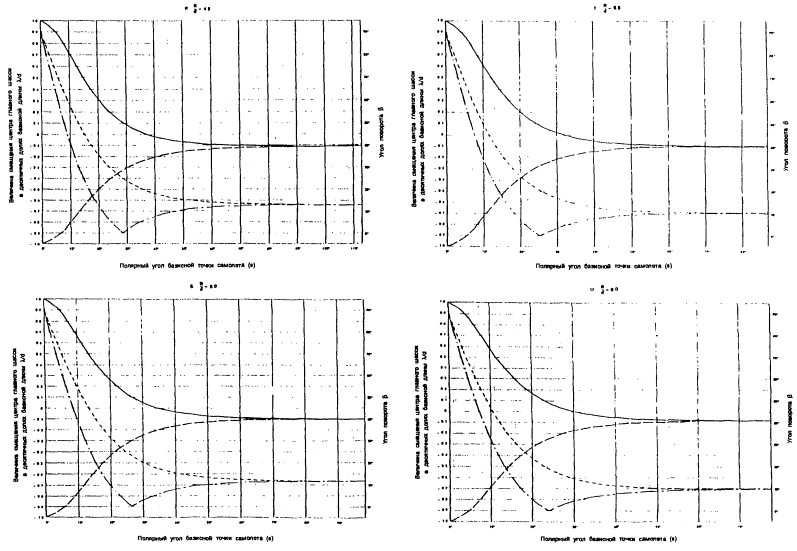

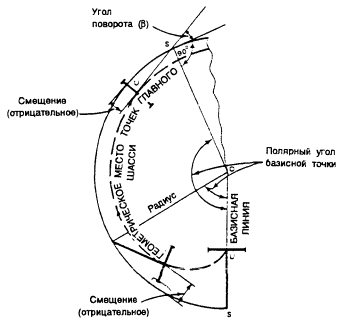

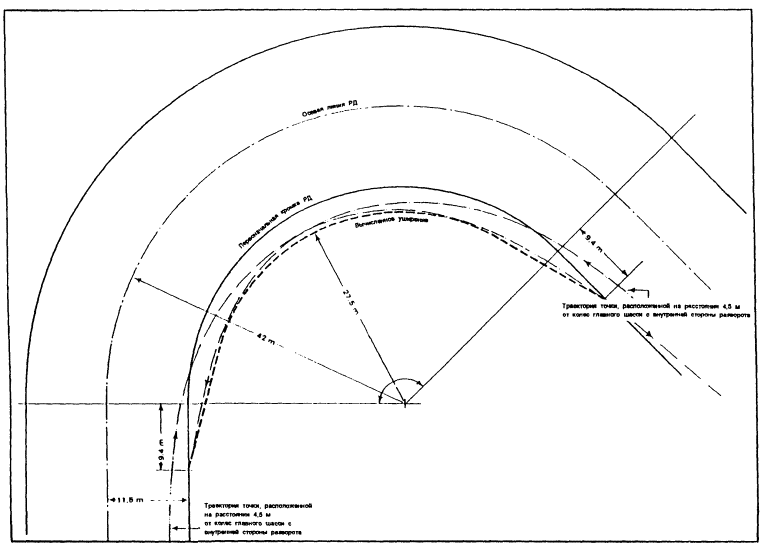

Рис. 1-5. Графическое решение разворота на 180°

Авиационное исследование о минимальных разделительных расстояниях

Введение

1.2.28 Цель технических требований Приложения 14 заключается в предоставлении планировщикам аэродромов средства эффективного проектирования аэродромов для осуществления безопасных полетов воздушных судов. Однако Приложение 14 не предназначено для регулирования полетов воздушных судов. Допускается эксплуатировать действующие аэродромы с меньшими значениями разделительных расстояний между РД, чем это предусмотрено в Приложении, если авиационное исследование показывает, что такие меньшие разделительные расстояния не будут отрицательно влиять на безопасность или регулярность полетов воздушных судов. Цель данного материала заключается в оказании помощи государствам в проведении авиационного исследования по определению критериев, которые считаются важными для оценки того, будут ли пригодными меньшие размеры, чем размеры, указанные в таблице 3-1 Приложения 14 (воспроизводимые в таблице 1-1) для полетов новых более крупных воздушных судов в конкретных эксплуатационных условиях на существующем аэродроме.

Цели и рамки исследования

1.2.29 Основная цель авиационного исследования заключается в оценке адекватности защиты, обеспечиваемой существующей схемой полетов критических воздушных судов в отношении:

а) столкновений с другими воздушными судами, транспортными средствами или объектами;

b) выкатывание с поверхностей с искусственным покрытием; и

с) повреждение двигателя в результате засасывания предметов.

1.2.30 Особые области, которые будут рассматриваться в данном исследовании, касаются конкретных функциональных требований в отношении:

а) расстояния между осевой линией ВПП и осевой линией РД;

b) расстояния между осевой линией РД и осевой линией, параллельной РД;

с) расстояния между осевой линией РД и объектом;

d) расстояния между осевой линией полосы руления воздушного судна на стоянку и объектом;

е) размеров поверхностей и обочин ВПП и РД; и

f) защиты двигателей от повреждения инородными предметами.

Следует отметить, что во всех случаях следует учитывать вышеперечисленные эксплуатационные факторы. Поэтому соответствующий полномочный орган должен определить, какие факторы относятся к анализу риска в отношении определенного местоположения. Кроме того, соответствующий полномочный орган должен определить параметры для каждого выбранного эксплуатационного фактора, а также установить иерархию значений для каждого из них, основанную на субъективных эксплуатационных и технических оценках.

Основные соображения

1.2.31 Опыт эксплуатации крупных воздушных судов на аэродромах, не предназначенных для удовлетворения технических характеристик такого типа, показал, что возможно осуществлять безопасные и регулярные полеты при условии осуществления специальных мер (например, использование выбранных маршрутов руления, специально предназначенных полос руления воздушных судов на стоянку и т.д.). Это объясняется тем, что ряд отрицательных факторов необязательно следует учитывать при осуществлении полетов на конкретном аэродроме. Кроме того, анализ статистических данных, связанных с авиационными происшествиями и инцидентами, не указывает на причины, вызванные, в основном, несоответствием пределов, предусмотренных в технических требованиях Приложения 14. Таким образом, можно предположить, что указанные соображения аналогичным образом применяются к полетам новых, более крупных самолетов, при условии соблюдения условий, вытекающих из проведения авиационного исследования.

Аспекты оценки

1.2.32 Авиационное исследование будет состоять в основном из анализа риска, основанного на соответствующих критериях оценки:

а) вероятность столкновения;

b) вероятность выкатывания; и

с) риск засасывания в двигатель посторонних предметов.

Большая часть критериев является по характеру качественной, и поэтому оценка уровня риска не может выражаться в абсолютных или количественных единицах. Для того, чтобы результаты данного исследования имели смысл, его необходимо добавлять эксплуатационными и техническими оценками. Это означает, что соответствующий полномочный орган должен консультироваться с эксплуатантом воздушных судов при осуществлении указанной оценки.

1.2.33 Что касается оценки риска столкновения, в которой учитываются предусмотренные разделительные расстояния, то обычно считается, что относительный уровень риска возрастает локально на рабочей площади в следующей степени очередности:

ВПП → РД → перронная РД → полоса руления воздушного судна на стоянку.......

Возрастание значений риска относится к:

а) уменьшению учета отклонений воздушного судна от осевой/направляющей линии и соответствующему возрастанию пределов, указанных в логическом обосновании;

b) возрастанию плотности транспортных средств и объектов; и

с) возрастанию сложности схем, вызывающих отвлечение, замешательство пилота и его неправильное толкование и т.д.

1.2.34 Критическим критерием оценки адекватности существующих разделительных/безопасных расстояний для осуществления безопасных и регулярных полетов новых более крупных самолетов является точность, с которой осуществляет руление воздушное судно относительно осевой/указательной линии ВПП и РД:

а) на прямолинейных участках; и

b) на криволинейных участках РД.

1.2.35 Следующие факторы могут влиять на точность, достигаемую в повседневных эксплуатационных условиях, и поэтому требуют соответствующего подробного рассмотрения:

а) качество указательных линий (маркировочных и светосигнальных);

b) качество знаков;

с) условия видимости;

d) дневное или ночное время;

е) состояние поверхности (сухая, мокрая, покрытая снегом/льдом);

f) скорость руления;

g) внимание пилота;

h) метод выполнения пилотом поворотов;

i) влияние ветра (боковой ветер); и

j) характеристики управления воздушным судном.

1.2.36 В данном контексте следует подчеркнуть, что обеспечение управления рулением, т.е. маркировка, светосигнальные огни и знаки, которые хорошо видны при любых эксплуатационных условиях, вместе с хорошими условиями поверхностного трения являются первостепенными для обеспечения высокой степени точности при рулении. Это подкрепляется тем фактом, что пилот крупного самолета, будучи не в состоянии видеть законцовки крыла, вынужден в основном полагаться на указательные линии, точное следование по которым будет обеспечивать надлежащее безопасное расстояние между концами крыльев.

1.2.37 Необходимы хорошие характеристики сцепления на поверхности, т.к. эффективность управления носовым колесом может в значительной степени уменьшиться у крупных самолетов, когда поверхность не является сухой, в результате чего возникают трудности при осуществлении контролируемых поворотов. Это особенно важно при наличии сильного бокового ветра.

1.2.38 Логическое обоснование, используемое для определения разделительных расстояний, предполагает боковое отклонение в 4,5 м для осевой линии РД/перронной РД на прямолинейных или криволинейных участках. Для полос руления воздушных судов на стоянку соответствующее значение равно 2,5 м и считается отклонением шасси.

1.2.39 В двух европейских аэропортах были проведены исследования отклонений на РД с использованием представительного состава типов воздушных судов, включая крупные самолеты. Результаты показывают, что в благоприятных эксплуатационных условиях (т.е. положительное управление, обеспечиваемое огнями осевой линии и маркировкой, а также хорошими характеристиками сцепления на поверхности) среднее отклонение основного шасси воздушного судна от осевой линии на прямолинейных участках составляет менее 4,5 м. Однако следует отметить, что значение максимального отклонения основного шасси большинства воздушных судов колеблется в диапазоне 8 - 10 м в зависимости от типа воздушного судна. В этих условиях уменьшение значения отклонения, отмечаемого в авиационном исследовании, по-видимому, является относительно приемлемым для прямолинейных участков РД, в то время как конкретные значения следует выдерживать, если отсутствуют вышеуказанные условия.

1.2.40 Однако для криволинейных участков РД указанная ситуация в некоторой степени отличается. В логическом обосновании не учитывается естественное нахождение основного шасси на линии пути, вытекающее из концепции о том, что кабина экипажа следует по осевой линии, но предполагается фиксированное отклонение в 4,5 м, вполне достаточное для определения разделительных/безопасных расстояний. Однако для новых, более крупных самолетов допуск на траекторию движения центра основного шасси, как это предусмотрено логическим обоснованием, может быть недостаточным для меньшего радиуса поворота на РД. Поэтому необходимо проведение подробной оценки с целью определения линии пути, выполняемой законцовкой крыла по внутренней части поворота. Указанная линия пути (внутренних) законцовок крыла воздушных судов В747-400 и МD-11 приводится в таблицах 1-9 и 1-10 соответственно и изображена на рисунке 1-6. Для исследования, включающего другие новые более крупные самолеты, может оказаться необходимым провести консультации с изготовителями этих воздушных судов.

1.2.41 Проектно-технические требования основаны на предположении, что на криволинейных участках РД кабина экипажа следует по осевой линии РД. Однако при повседневных полетах некоторые пилоты используют технику перерегулирования или прямоточный метод руления. Эта альтернативная практика может приниматься во внимание при изучении полетов с уменьшенными разделительными/безопасными расстояниями. Например, такая методика может применяться в случае использования криволинейных параллельных РД, когда воздушное судно на внешней РД использует технику пилотирования при нахождении кабины экипажа над осевой линией, в то время как воздушное судно, находящееся на внутренней РД, использует технику перерегулирования (т.е. движение геометрического центра основного шасси относительно осевой линии).

1.2.42 Наряду с оценкой соответствия разделительных/безопасных расстояний, связанных с относительно небольшими отклонениями, ожидаемыми в обычных условиях, данное авиационное исследование может дополнительно включать оценку вероятности столкновения, связанную с большими случайными отклонениями, включая выкатывание с искусственного покрытия.

1.2.43 В логическом обосновании предусматриваются случайные отклонения путем использования соответствующего безопасного буфера (приращение Z), которое, однако, не проводит разграничения со степенью соответствующего риска. Соответственно можно предположить, что указанные пределы будут обеспечивать соответствующую защиту от большого разнообразия неблагоприятных эксплуатационных факторов.

1.2.44 При рассмотрении меньших пределов в исследовании необходимо определить относительную вероятность столкновения в конкретных эксплуатационных условиях на указанном аэродроме. Это, по существу, позволяет сделать оценку общего риска, состоящего из:

а) риска выкатывания; и

b) воздействия риска столкновения;

и в отношении которых применяются отдельные критерии в отношении следующих факторов:

а)

- условия сцепления на поверхности;

- скорость руления;

- прямолинейный или криволинейный участок РД;

- заруливание или выруливание;

b)

- тип объекта (фиксированный/подвижный);

- протяженность или плотность объектов;

- исследуемая часть рабочей площади.

1.2.45 Выражаясь просто, риск выкатывания, как считается, возрастает при низких значениях характеристик сцепления на поверхности (снег/лед), когда скорость руления относительно высока на криволинейных участках РД и при заруливании. Воздействие риска столкновения возрастает, когда воздушное судно осуществляет движение с ВПП на перрон, если при этом увеличивается плотность объектов (фиксированных и подвижных) и уменьшаются предусматриваемые допуски. Однако при благоприятных эксплуатационных условиях можно установить, что вероятность столкновения чрезвычайно маловероятна, и поэтому считаются приемлемыми более меньшие разделительные/безопасные расстояния. Данное положение может применяться к изолированному объекту, находящемуся около прямолинейного участка РД, к низким скоростям руления и к преобладающим характеристикам хорошего сцепления на поверхности.

Соображения, относящиеся к конкретным функциональным требованиям

Разделительные расстояния между ВПП и РД

1.2.46 Обращающий на себя внимание основной аспект касается защиты случайно выкатившегося с ВПП воздушного судна от столкновения с другим воздушным судном, осуществляющим руление на параллельной РД. Риск происходящего столкновения в основном обуславливается:

а) вероятностью выкатывания; и

b) воздействием риска столкновения,

и должен оцениваться в исследовании в отношении конкретных эксплуатационных условий, существующих на данном аэродроме.

1.2.47 Статистические данные показывают, что выкатывание происходит по ряду случайных факторов и с различной степенью бокового отклонения от осевой линии ВПП. Факторы, которые, как считается, в значительной степени влияют на риск выкатывания, включают в себя:

а) факторы, связанные с окружающей средой:

- плохие характеристики поверхности ВПП;

- сдвиг при сильном боковом/порывистом ветре;

b) факторы, связанные с эксплуатацией воздушного судна:

- человеческие;

- технические отказы/неисправности (выход из строя пневматика/тормозов/реверсивной тяги).

1.2.48 Хотя факторы, относящиеся к эксплуатации воздушных судов, в целом являются непредсказуемыми, факторы, относящиеся к окружающим условиям, подлежат контролю или наблюдению со стороны соответствующего полномочного органа с целью сведения к минимуму суммарного риска. Кроме того, на воздействие риска столкновения в значительной степени влияет величина бокового отклонения от осевой линии ВПП и плотность движения.

Таблица 1-9. Данные в отношении законцовки внутреннего крыла B-747-400 (в метрах)

Радиус 30 м

Радиус 50 м

Радиус 70 м

Кабина экипажа

Законцовка крыла

Кабина экипажа

Законцовка крыла

Кабина экипажа

Законцовка крыла

X

Y

X

Y

X

Y

X

Y

X

Y

X

Y

-30,0

0,0

2,5

-45,2

-50,0

0,0

-17,5

-45,2

-70,0

0,0

-37,5

-45,2

-29,5

5,2

2,2

-40,5

-49,2

8,7

-17,9

-37,3

-68,9

12,2

-38,0

34,1

-28,2

10,3

1,5

-36,8

-47,0

17,1

-18,8

-30,9

-65,8

23,9

-39,0

-24,8

-26,0

15,0

0,5

-34,0

-43,3

25,0

-19,9

-25,5

-60,6

35,0

-39,7

-16,6

-23,0

19,3

-0,7

-31,7

-38,3

32,1

-21,0

-20,8

-53,6

45,0

-40,1

-9,0

-19,3

23,0

-2,2

-30,0

-32,1

38,3

-22,0

-16,4

-45,0

53,6

-39,7

-1,8

-15,0

26,0

-3,9

-28,6

-25,0

43,3

-22,8

-12,3

-35,0

60,6

-38,6

5,1

-10,3

28,2

-5,8

-27,3

-17,1

47,0

-23,3

-8,3

-23,9

65,8

-36,6

11,6

-5,2

29,5

-7,8

-26,1

-8,7

49,2

-23,4

-4,4

-12,2

68,9

-33,7

17,6

0,0

30,0

-10,1

-24,8

0,0

50,0

-23,2

-0,6

0,0

70,0

-29,9

23,1

5,2

30,0

-11,7

-23,0

8,7

50,0

-21,4

3,2

6,1

70,0

-27,3

25,5

10,5

30,0

-12,1

-20,9

17,5

50,0

-17,4

6,6

12,2

70,0

-23,9

27,6

15,7

30,0

-11,5

-18,6

26,2

50,0

-11,8

9,3

18,3

70,0

-19,9

29,5

20,9

30,0

-9,9

-16,4

34,9

50,0

-5,3

11,5

24,4

70,0

-15,3

31,0

26,2

30,0

-7,5

-14,3

43,6

50,0

2,0

13,1

30,5

70,0

-10,4

32,3

31,4

30,0

4,6

-12,5

54,2

50,0

9,7

14,3

36,7

70,0

-5,2

33,3

36,7

30,0

-1,2

10,9

61,1

50,0

17,7

15,2

42,8

70,0

0,2

34,1

41,9

30,0

2,6

-9,5

69,8

50,0

25,9

15,8

48,9

70,0

5,7

34,8

47,1

30,0

6,7

-8,3

78,5

50,0

34,2

16,3

55,0

70,0

11,4

35,4

52,4

30,0

11,0

-7,3









61,1

70,0

17,2

35,8

57,6

30,0

15,5

-6,5









67,2

70,0

23,0

36,1

62,8

30,0

20,2

-5,8









73,3

70,0

28,9

36,4

68,1

30,0

24,9

-5,2









79,4

70,0

34,8

36,6

73,3

30,0

29,8

-4,7

















78,5

30,0

34,7

-4,3

















- повороты на 90°

- нулевая контрольная точка (X = 0, Y = 0) находится в центре поворота

1.2.49 Соответствующий инструктивный материал по боковым отклонениям содержится в Приложении 14, том I, дополнение А, пункт 8.3 на рисунке А-3, который основан на статистических данных о выкатывании воздушных судов с ВПП. Установление связи между боковыми отклонениями и существующими разделительными расстояниями может оказать помощь в оценке относительного воздействия риска столкновения. Однако в отношении более меньших расстояний, чем расстояния, указанные в Приложении 14, по-видимому, желательно предпринять усилия по уменьшению риска выкатывания в рамках эффективного контроля за характеристиками сцепления на поверхности ВПП и сообщения надежных сводок о ветре и, где это применимо, характеристиках сцепления на поверхности ВПП. Соответственно, эксплуатанты воздушных судов могут содействовать уменьшению риска выкатывания путем применения эксплуатационных ограничений, соответствующих сообщенным условиям.

Таблица 1-10. Данные в отношении законцовки внутреннего крыла МD-11 (в метрах)

Радиус 30 м

Радиус 50 м

Радиус 70 м

Кабина экипажа

Законцовка крыла

Кабина экипажа

Законцовка крыла

Кабина экипажа

Законцовка крыла

X

Y

X

Y

X

Y

X

Y

X

Y

X

Y

-30,0

0,0

-4,0

-43,0

-50,0

0,0

-24,0

-43,0

-70,0

0,0

-44,0

-43,0

-29,5

5,2

-4,1

-38,1

-49,2

8,7

-24,2

-34,9

-68,9

12,2

-44,2

-31,6

-28,2

10,3

-4,5

-34,0

-47,0

17,1

-24,6

-27,9

-65,8

23,9

-44,5

-21,6

-26,0

15,0

-4,9

-30,6

-43,3

25,0

-24,9

-21,7

-60,6

35,0

-44,4

-12,6

-23,0

19,3

-5,4

-27,8

-38,3

32,1

-25,0

-16,3

-53,6

45,0

-43,6

-4,2

-19,3

23,0

-6,0

-25,5

-32,1

38,3

-24,8

-11,4

-45,0

53,6

-42,1

3,5

-15,0

26,0

-6,6

-23,6

-25,0

43,3

-24,4

6,9

-35,0

60,6

-39,8

10,6

-10,3

28,2

-7,3

-22,0

-17,1

47,0

-23,6

2,8

-23,9

65,8

-36,6

17,1

-5,2

29,5

-8,1

-20,6

-8,7

49,2

-22,6

0,9

-12,2

68,9

-32,5

23,0

0,0

30,0

-9,1

-19,4

0,0

50,0

-21,2

4,4

0,0

70,0

-27,7

28,1

5,2

30,0

-9,7

-18,0

8,7

50,0

-18,6

7,8

6,1

70,0

-24,8

30,4

10,5

30,0

-9,4

-16,2

17,5

50,0

-14,2

11,0

12,2

70,0

-21,1

32,4

15,7

30,0

-8,3

-14,2

26,2

50,0

-8,7

13,8

18,3

70,0

-17,0

34,2

20,9

30,0

-6,5

-12,1

34,9

50,0

-2,2

16,1

24,4

70,0

-12,4

35,8

26,2

30,0

-4,0

-10,2

43,6

50,0

5,0

17,9

30,5

70,0

-7,5

37,2

31,4

30,0

-1,1

-8,3

54,2

50,0

12,6

19,3

36,7

70,0

-2,4

38,3

36,7

30,0

2,3

-6,7

61,1

50,0

20,5

20,4

42,8

70,0

3,0

39,3

41,9

30,0

6,6

-5,2

69,8

50,0

28,6

21,3

48,9

70,0

8,5

40,1

47,1

30,0

10,0

-3,9

78,5

50,0

36,9

21,9

55,0

70,0

14,1

40,8

52,4

30,0

14,2

-2,7

87,3

50,0

45,2

22,4

61,1

70,0

19,8

41,4

57,6

30,0

18,7

-1,8

96,0

50,0

53,7

22,8

67,2

70,0

25,6

41,8

62,8

30,0

23,2

-0,9









73,3

70,0

31,4

42,2

68,1

30,0

27,9

-0,2









79,4

70,0

37,3

42,5

73,3

30,0

32,7

0,5









85,5

70,0

43,3

42,8

78,5

30,0

37,5

1,0









91,6

70,0

49,3

43,0

83,8

30,0

42,4

1,5









97,7

70,0

55,3

43,2

89,0

30,0

47,4

1,8

















94,2

30,0

52,4

2,2

















- повороты на 90°

- нулевая контрольная точка (X = 0, Y = 0) находится в центре поворота

Разделительные расстояния между РД

1.2.50 Разделительные расстояния, указанные в логическом обосновании для параллельных РД, предназначены для обеспечения безопасного расстояния законцовки крыла путем учета ожидаемых отклонений осуществляющего руление воздушного судна от осевой линии РД, в отношении:

а) точности рулений, достигаемой при повседневной эксплуатации; и

b) случайных отклонений/выкатываний.

Исследование в отношении того, обеспечивают ли более меньшие расстояния надлежащие пределы безопасности в эксплуатационных условиях существующей схемы аэродрома, потребует проведения оценки риска столкновения, который ввиду различных соответствующих уровней, следует связывать с:

а) прямыми участками параллельных ВПП; и

b) с криволинейными участками РД.

В любом случае риск столкновения между двумя воздушными судами на параллельных РД определяется в основном вероятностью случайного значительного отклонения воздушного судна от осевой линии РД.

1.2.51 В противоположность этому точность руления, как таковая, не влияет, как считается, на риск столкновения в значительной степени в случае прямых параллельных РД.

1.2.52 Однако на криволинейных участках РД точность руления становится критическим элементом в отношении риска столкновения по различным причинам, описанным в пунктах 1.2.32 - 1.2.45. Соответственно следует устанавливать траектории движения законцовок крыла двух крупных воздушных судов.

1.2.53 При изучении более меньших разделительных расстояний следует внимательно учитывать различные факторы, отрицательно влияющие на точность руления (1.2.32 - 1.2.45), на конкретных криволинейных участках РД. В этом отношении поддержание хороших характеристик сцепления на поверхности при любых условиях окружающей среды является доминирующим фактором при уменьшении:

а) боковых отклонений путем надлежащего управления носовым колесом и применения эффективного торможения шасси; и

b) риска выкатывания.

Соответственно, суммарный риск будет значительно уменьшен при случайных значительных отклонениях, которые могут привести к непредсказуемым техническим отказам, отрицательно влияющим на возможности управления воздушным судном при рулении (например, управление носовым шасси). Таким образом, оценка суммарного риска будет состоять из:

а) вероятности осуществления технического отказа, ведущего к значительному отклонению; и

b) воздействия риска столкновения, вызванного плотностью движения.

Однако в отношении пункта а) выше нет указаний на то, что степень вероятности механического отказа будет значительной.

Разделительные расстояния между РД и объектами

1.2.54 Соображения в отношении риска и предварительные условия, связанные с уменьшенными разделительными расстояниями, как это изложено в пунктах 1.2.50 - 1.2.53, аналогичным образом будут применяться к оценке адекватности фактических разделительных расстояний, предусмотренных на действующем аэродроме, между осевой линией РД и объектами. Что касается воздействия риска столкновения, то, по-видимому, следует обратить конкретное внимание на:

а) характер объектов (фиксированных или подвижных);

b) их размер (изолированные или протяженные); и

с) их местоположение относительно прямолинейных или криволинейных участков РД.

1.2.55 Следует вновь подтвердить, что объекты, расположенные рядом с криволинейными участками РД и на прилегающих территориях, потребуют особого рассмотрения. Здесь следует учитывать не только безопасное расстояние законцовок крыла, но также возможность отрицательного воздействия реактивной струи на объект в результате осуществления воздушным судном поворота на перекрестке.

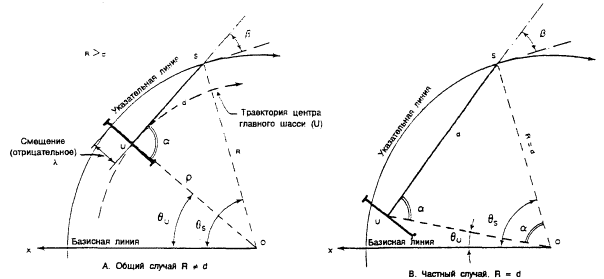

R = радиус осевой линии криволинейного участка РД

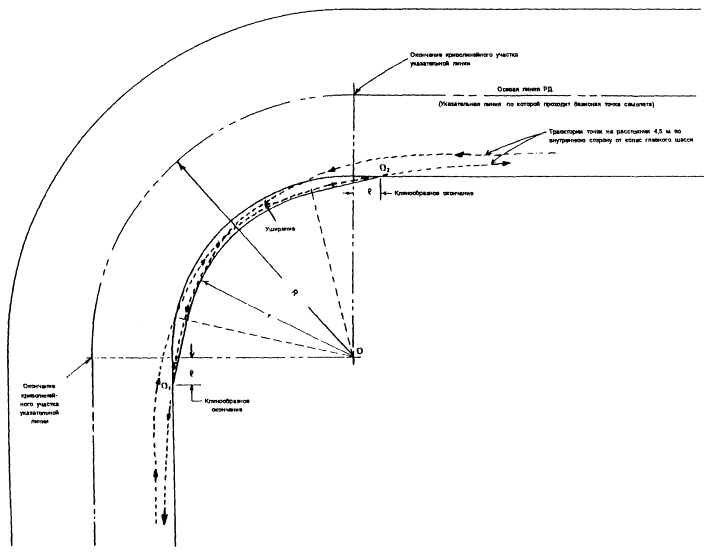

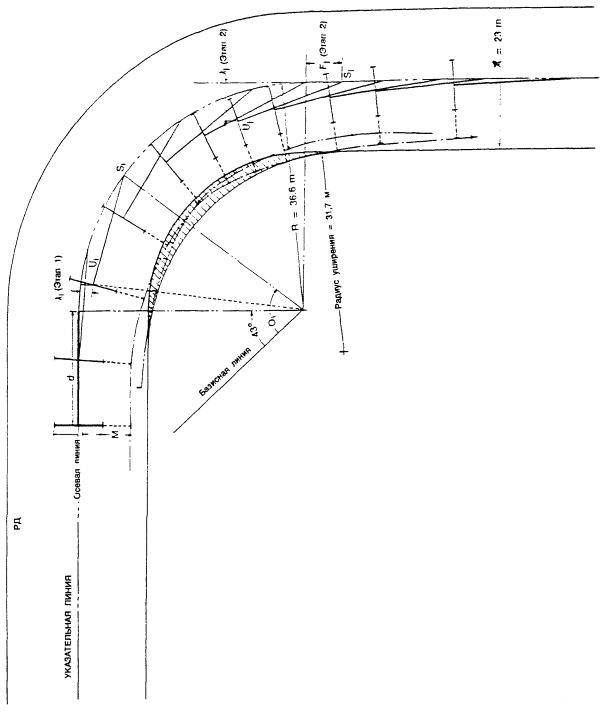

Рисунок 1-6. Траектория движения законцовки внутреннего крыла (кабина экипажа над осевой линией РД)

Разделительные расстояния между перронной РД и объектами

1.2.56 В целом перрон считается зоной высокой активности с изменяющейся схемой объектов фиксированного/подвижного и постоянного или временного характера в изменяющихся эксплуатационных условиях. Соответственно, воздушное судно, осуществляющее руление вдоль перронной РД, может подвергаться неподдающемуся сравнению риску столкновения с воздушным судном, осуществляющим руление по стандартной РД, хотя в соответствии с формулой пределы могут быть такими же в отношении отклонений и приращений. Это подтверждается сравнительно высокой степенью сообщенных инцидентов, которые имели место на перронах, что является предметом постоянной озабоченности. Однако нет указаний на то, что указанные инциденты связаны с основными несоответствиями установленных минимальных разделительных расстояний.

1.2.57 Тем не менее, оправданно предположить, что на аэродроме с меньшими разделительными расстояниями вероятность инцидентов будет возрастать, если не будет выполнен набор специальных требований, относящихся ко всем критическим элементам, связанным с деятельностью на перроне.

1.2.58 Считается, что риск столкновения относится, главным образом к подвижным объектам, которые могут повлиять на безопасные расстояния, связанные с рулящим воздушным судном. Соответственно основное требование будет заключаться в отделении оперативной зоны воздушного судна от соответствующей зоны, предназначенной для использования подвижными объектами (например, служебными транспортными средствами и техническим оборудованием). Эти требования будут, в частности, включать:

а) в отношении воздушного судна:

- указательные линии руления (маркировка и светосигнальные средства);

b) в отношении подвижных объектов:

- перронные линии безопасности (см. главу 5 Приложения 14);

- пограничные линии служебных дорог;

- процедуры и правила для обеспечения дисциплины.

1.2.59 В отношении управления рулением на перронах для уменьшения риска значительных отклонений особенно важно, чтобы пилот обеспечивался заметными и не создающими многозначия указательными линиями, которые являются видимыми постоянно при любых преобладающих эксплуатационных условиях. Этот принцип особенно важен для пилотов крупных воздушных судов, которые, будучи не в состоянии постоянно следить за законцовкой крыла и в затруднении сделать правильную оценку незначительно безопасных расстояний, вынуждены следить за предписанными указательными линиями как можно более внимательно. При этом пилоты будут вынуждены полагаться на безопасное руление при обычной скорости руления.

1.2.60 Для обеспечения точного маневрирования и предотвращения значительных отклонений, вызванных отсутствием достаточного управления носовым колесом или эффективности торможения, обеспечение хороших характеристик сцепления на поверхности является в равной степени важным, особенно там, где наблюдается интенсивный боковой ветер. Были случаи, когда управление усиления на ручке управления носовым шасси было предельным для балансирования момента в результате аэродинамических боковых сил, создаваемых боковым ветром.

Разделительные расстояния между полосой руления воздушного судна на стоянку и объектами

1.2.61 Указанные выше аспекты в отношении риска, связанного с перроном и функциональными требованиями в равной степени относятся к разделительным расстояниям между осевой линией полосы руления воздушного судна на стоянку и объектами, хотя с меньшей степенью важности.

1.2.62 С точки зрения эксплуатации, разделительные расстояния, указанные в формуле в отношении уменьшенного допуска на отклонение шасси и безопасного буфера, рассматриваются скорее как предел, относящийся к условиям эксплуатации, где воздействие риска столкновения является обычно самым большим, а точность маневрирования воздушного судна является наиболее необходимой. Поэтому уменьшение указанных значений должно рассматриваться как последняя возможность при условии проведения исследования, в котором тщательно будут учитываться все аспекты риска, обсуждаемые в данном разделе в отношении наиболее неблагоприятных эксплуатационных условий, которые характерны для конкретного аэродрома. При проведении указанного исследования считается необходимым проведение консультаций с эксплуатантом воздушных судов с целью использования в этом исследовании реалистических эксплуатационных параметров воздушных судов.

Боковые полосы безопасности поверхности и размеры ВПП и РД

1.2.63 В авиационное исследование следует дополнительно включить рассмотрение вопроса об уровне защиты, обеспечиваемой существующим физическим планом расположения при выкатываниях с искусственных покрытий. Во-первых, это относится к ширине ВПП и РД, а также к соответствующему безопасному расстоянию от шасси до кромки.

а) Ширина ВПП. Как показывает эксплуатационный опыт, общая ширина 60 м необходима для получения приемлемого уровня безопасности в отношении крупных воздушных судов в любых эксплуатационных условиях. Общая ширина покрытия может состоять либо из 60 м при полной несущей способности покрытия, либо из 45 м при полной несущей способности покрытия плюс боковые полосы безопасности по 7,5 м с каждой стороны с соответствующей несущей способностью для эпизодических проездов.

b) Ширина РД. Указанное безопасное расстояние в 4,5 м от шасси до кромки для кодовой буквы Е считается минимумом. Соответственно ширина РД должна включать это безопасное расстояние, особенно на криволинейных участках и на пересечениях с учетом соответствующих эксплуатационных методов следования по указательным линиям со стороны пилотов.

Защита двигателей от повреждений посторонними предметами

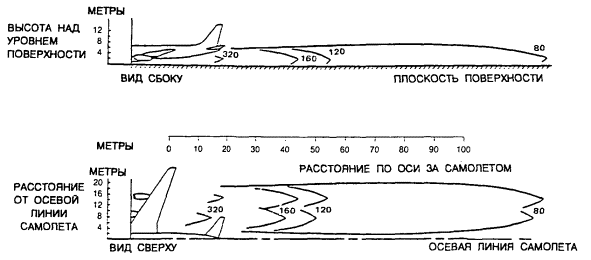

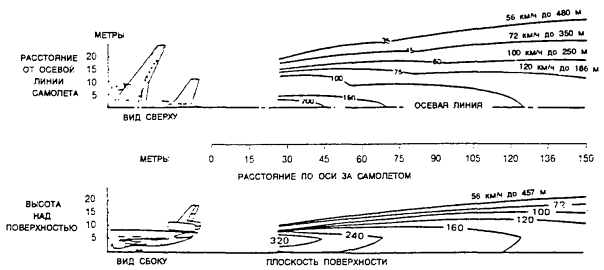

1.2.64 Степень повреждения двигателей в результате засасывания посторонних предметов является значительной и поэтому является предметом постоянной озабоченности. С использованием новых более крупных воздушных судов, оборудованных более мощными двигателями, данная проблема, по-видимому, возрастает. Поэтому необходимо обеспечивать защиту со стороны боковых полос безопасности ВПП, простирающихся в сторону, по крайней мере, до внешнего двигателя. Аналогичным образом следует удостовериться, что тип поверхности боковой полосы безопасности является достаточным, чтобы препятствовать эрозии со стороны струи газов двигателя.

1.2.65 В аэропортах, где наблюдается выпадение снега и образование льда, проблема повреждения посторонними предметами является особенно критической на этой рабочей площади. Степень удаления снега и льда будет определять уровень риска не только по отношению к повреждению посторонними предметами, но также в отношении выкатываний.

Уведомление

1.2.66 Тот факт, что рекомендуемые разделительные безопасные расстояния не предусматриваются в некоторых местах рабочей площади конкретного аэропорта, следует соответствующим образом указывать на аэродромной карте ИКАО (см. главу 13 Приложения 4) с целью оперативной оценки эксплуатантами воздушных судов и пилотами.

1.3. СКОРОСТНЫЕ ВЫВОДНЫЕ РУЛЕЖНЫЕ ДОРОЖКИ

Общие положения

1.3.1 Скоростной выводной рулежной дорожкой является рулежная дорожка, соединенная с ВПП под острым углом и позволяющая выполнившим посадку самолетам сходить с ВПП на более высоких скоростях, чем те скорости, которые достигаются на других выводных рулежных дорожках, и тем самым сводить к минимуму время нахождения на ВПП.

1.3.2 Решение о проектировании и строительстве скоростной выводной РД основано на анализе современного и будущего воздушного движения. Основной целью таких РД является сокращение периода времени нахождения на ВПП воздушных судов и, следовательно, увеличение пропускной способности аэродрома. В тех случаях, когда расчетная пиковая интенсивность движения составляет менее примерно 25 взлетно-посадочных операций, выводная (соединительная) РД с прямым углом может оказаться достаточной. Строительство выводной РД с прямым углом является менее дорогостоящим, а при соответствующем расположении ее вдоль ВПП достигается эффективный поток перевозок.

1.3.3 Установление единого мирового стандарта для проекта скоростных выводных РД имеет множество очевидных преимуществ. Пилоты знакомятся с конфигурацией и могут ожидать тех же самых результатов при посадке на любой аэродром с такими средствами. Соответственно в Приложении 14 для группы выводных РД, связанных с ВПП, кодовый номер которых 1 или 2, и другой группы с кодовым номером 3 или 4 установлены расчетные параметры. После введения скоростных выводных РД проводились дополнительные полевые испытания и исследования для определения коэффициента использования РД, определения места выводной РД и схемы, а также для определения времени нахождения воздушного судна на ВПП. Оценка этого материала привела к выработке критериев расположения и схемы РД, которые будут приемлемы для конкретного парка воздушных судов при сравнительно высоких скоростях.

1.3.4 Имеется некоторое расхождение во мнениях относительно скорости, с которой пилоты будут оперировать на скоростных выводных РД. Хотя в некоторых исследованиях и сделан вывод о том, что на таких РД, как правило, используется скорость не выше 46 км/ч (25 узлов) и даже в некоторых случаях используются более низкие скорости при плохом коэффициенте торможения или боковом ветре, измерения, проведенные на других аэродромах, показали, что на них используются скорости более 92 км/ч (49 узлов) в условиях сухой поверхности покрытия. По причинам безопасности в качестве отправной точки для определения радиусов кривой и смежных прямых участков принята скорость в 93 км/час (50 узлов) для скоростных РД, при кодовом номере 3 или 4. Однако, для расчета оптимального расположения выводных РД вдоль ВПП проектировщик выберет более меньшую скорость. В любом случае вопрос об оптимальном использовании скоростных сходов требуется увязать с пилотом. Инструкция о схеме таких РД, а также о преимуществах, которые могут быть получены в результате использования их, могут увеличить эффективность их использования.

Расположение и количество выводных РД

1.3.5 Расположение выводных РД с учетом эксплуатационных характеристик воздушных судов определяется с помощью скорости торможения воздушного судна после пересечения порога. Для определения дистанции от порога необходимо принимать во внимание следующие условия:

а) скорость пересечения порога; и

b) первоначальная скорость схода или скорость поворота в точке касания с центральной (выводной) кривой (точка А, рис. 1-7 и 1-8).

1.3.6 При проектировании выводных РД исходят из того, что воздушные суда пересекают порог при средней скорости, равной 1,3 величины скорости сваливания в посадочной конфигурации при полной посадочной массе, составляющей в среднем примерно 85 процентов максимального полетного веса. Кроме того, воздушные суда можно подразделить на группы в зависимости от их скорости пересечения порога над уровнем моря следующим образом:

Группа А -          менее 169 км/ч (91 узел)

Группа В -          от 169 км/ч (91 узел) до 222 км/ч (120 узлов)

Группа С -          от 224 км/ч (121 узел) до 259 км/ч (140 узлов)

Группа D -          от 261 км/ч (141 узел) до 306 км/ч (165 узлов) хотя максимальная скорость пересечения порога воздушного судна, находящегося в настоящее время в производстве, составляет 282 км/ч (152 узла).

1.3.7 Анализ, проведенный в отношении некоторых воздушных судов, показывает, что они могут быть подразделены на следующие группы:

Категория А

«Конвэр-240»

DС-3

DНС-6

DНС-7

Категория В

«Конвэр-600»

DС-4

DС-6

DС-7

«Фоккер» F-27

«Фоккер» F-28

НS-146

НS-748

ИЛ-18

ИЛ-76

Категория С

«Аэробус А-300, А-310»

В-707-320

В-727

В-737

В-747-SР

В-757

В-767

DС-8 (все типы за исключением 61 и 63)

DС-9

DС10-10

L1011-200

«Трайдент» (1 и 2)

Категория D

В-747

DС-8 (61 и 63)

DС-10-30/40

ИЛ-62

ИЛ-86

L-1011-500

ТУ-134

ТУ-154

1.3.8 Исходя из этих соображений, становится очевидным, что количество выводных РД будет зависеть от типа воздушного судна и количества воздушных судов каждого типа, выполняющих взлетно-посадочные операции в часы пик. Например, на очень крупных аэродромах большинство воздушных судов, вероятно, будет относиться к группам С или D. В этом случае могут потребоваться только два схода с ВПП. С другой стороны, если аэродромом в равной степени пользуются воздушные суда всех четырех групп, могут потребоваться четыре схода с ВПП.

1.3.9 Окончательный выбор наиболее практичных мест расположения скоростных выводных РД должен соответствовать общим требованиям планирования с учетом других факторов, например:

- расположение аэровокзала/перрона;

- расположение других ВПП и сходов с них;

- оптимизация потока движения в рамках системы РД относительно процедур управления движением;

- исключение излишних окольных путей при рулении и т.д.

Кроме того, может возникнуть необходимость в обеспечении дополнительными выводными РД, особенно на длинных ВПП, после главного скоростного схода (ов) в зависимости от местных условий и требований. Такие дополнительные РД могут быть или могут не быть скоростными выводными РД. Рекомендуется выдерживать интервалы примерно 450 м в пределах до 600 м от порога ВПП.

1.3.10 Некоторые аэродромы отличаются высокой активностью воздушных судов при кодовом номере 1 или 2. В тех случаях, когда это возможно, может оказаться целесообразным предоставлять таким воздушным судам исключительные ВПП со скоростной выводной РД. На тех аэродромах, на которых эти воздушные суда используют ту же самую ВПП, которая используется для коммерческих авиатранспортных перевозок, может оказаться целесообразным ввести специально высокоскоростную выводную РД для ускорения наземного движения небольших воздушных судов. В любом случае рекомендуется, чтобы такая выводная РД располагалась на удалении от 450 до 600 м от порога.

1.3.11 На основании рекомендации 3/5 Специализированного совещания по аэродромам, воздушным трассам к наземным средствам (1981) ИКАО в 1982 году осуществила сбор данных о фактическом использовании скоростных выводных РД. В этих данных, которые были собраны по 72 аэропортам и представляли полеты по 229 курсам ВПП, содержалась информация о типе скоростных РД, расстоянии от порога до схода, угол схода и использование ВПП в отношении каждого курса ВПП. При проведении анализа предполагалось, что размер выборки представленных данных является достаточным для каждого курса ВПП. Другое предположение было сделано в отношении того, что при каждом сходе воздушного судна через выводную РД, расположенную под углом более 45°, указанное воздушное судно могло осуществить сход через скоростную выводную РД, если бы такая скоростная выводная РД существовала в этом месте (за исключением конца ВПП). Суммарное использование скоростных сходов по отношению к расстоянию от порога ВПП приводится в таблице 1-11. Это означает, что если бы имелась скоростная выводная РД, расположенная на расстоянии в 2200 м от порога, 95 процентов воздушных судов категории А могли бы осуществлять сход через эту выводную РД. Аналогичным образом скоростные выводные РД, расположенные на расстоянии 2300 м, 2670 м и 2950 м от порога ВПП, могли бы использоваться 95 процентами воздушных судов категории В, С и D соответственно. Приводятся расстояния с изменениями в соответствии с поправочным коэффициентом, предложенным в исследовании, проведенном Секретариатом и предложенным совещанию АGА/81, а именно: 3 процента равны 300 м высоты и 1 процент на 5,6 °С при температуре выше 15 °С.

Проектирование

1.3.12 На рис. 1-7 и 1-8 приводится несколько типичных схем скоростных выводных РД в соответствии с техническими требованиями, изложенными в Приложении 14. Для ВПП с кодовым номером 3 или 4 маркировка осевой линии РД начинается с 60 м от точки касания с центральной (выводной) кривой и смещена на 0,9 м для упрощения распознавания пилотом начала кривой. Для ВПП с кодовым номером 1 или 2 маркировка осевой линии РД начинается с 30 м от точки касания с центральной (выводной) кривой.

1.3.13 Скоростную выводную РД следует проектировать с радиусом кривой схода по крайней мере

550 м при кодовом номере 3 или 4; и

275 м при кодовом номере 1 или 2;

для обеспечения следующих скоростей схода с ВПП в условиях мокрой поверхности покрытия:

93 км/ч (50 узлов) при кодовом номере 3 или 4; и

65 км/ч (35 узлов) при кодовом номере 1 или 2.

1.3.14 Радиус уширения на внутренней стороне кривой на скоростной выводной РД должен быть достаточным для обеспечения расширенного прохода РД с целью упрощения распознавания пилотом места входа и поворота на РД.

Таблица 1-11. Суммарное использование скоростных сходов в зависимости от расстояния от порога ВПП (в метрах)

Категория воздушного судна

50 %

60 %

70 %

80 %

90 %

95 %

100 %

А

1 170

1 320

1 440

1 600

1 950

2 200

2 900

В

1 370

1 480

1 590

1 770

2 070

2 300

3 000

С

1 740

1 850

1 970

2 150

2 340

2 670

3 100

D

2 040

2 190

2 290

2 480

2 750

2 950

4 000

1.3.15 Скоростная выводная РД должна заключать в себе прямолинейную дистанцию после кривой поворота, достаточную для того, чтобы рулящее воздушное судно смогло сделать полную остановку, не заходя при этом на территорию любой пересекающейся РД, и она должна быть не менее, чем следующие значения при угле пересечения, равном 30°:

Кодовый номер 1 или 2                                     Кодовый номер 3 или 4

35 м                                                                    75 м

Приведенные выше расстояния основаны на скоростях торможения, равных 0,76 м/с2 вдоль кривой поворота и 1,52 м/с2 вдоль прямолинейного участка.

1.3.16 Угол пересечения скоростной выводной РД с ВПП должен быть не выше 45° и не менее 25° и должен иметь оптимальное значение в 30°.

1.4. РУЛЕЖНЫЕ ДОРОЖКИ НА МОСТАХ

Общие положения

1.4.1 Концепция застройки аэродрома, его размеры и/или протяженность системы его ВПП/рулежных дорожек может привести к варианту планировки, при которой рулежные дорожки должны проходить по мосту над другими наземными транспортными средствами (автомобильными дорогами, железными дорогами, каналами) или над открытым водным пространством (реками, морскими заливами). Мосты для рулежных дорожек следует проектировать таким образом, чтобы они не создавали никаких трудностей для рулящих воздушных судов. Прочность, размеры, уклоны и безопасные расстояния должны обеспечивать неограниченную возможность круглосуточной эксплуатации воздушных судов в изменяющихся метеорологических условиях года, т.е. при сильном дожде, в периоды снегопада и гололеда, при плохой видимости или порывистом ветре. При проектировании мостов следует принимать во внимание требования в отношении технического обслуживания рулежных дорожек, их расчистки и удаления снега.

Расположение

1.4.2 По соображениям эксплуатации и рентабельности можно сократить требуемое количество конструкций мостов и свести к минимуму связанные с ними проблемы путем соблюдения следующих основных принципов:

а) маршруты движения наземных видов транспорта должны быть организованы по возможности таким образом, чтобы они затрагивали наименьшее количество ВПП или рулежных дорожек;

b) наземные транспортные средства следует концентрировать таким образом, чтобы, предпочтительно, все они проходили под одним мостом;

с) мост следует строить на прямом участке РД с прямым участком на обоих концах моста для облегчения выравнивания самолетов, приближающихся к мосту;

d) по мосту не должны проходить скоростные выводные РД; и

е) следует избегать размещения мостов там, где они могут отрицательно повлиять на работу системы посадки по приборам, системы огней подхода, или светотехнического оборудования ВПП/РД.

Размеры

1.4.3 Расчет конструкции моста является техническим вопросом, который обуславливается назначением моста и техническими характеристиками транспортных средств, для которых он будет предназначен. Авиационные требования следует удовлетворять в отношении ширины, уклонов и других параметров рулежных дорожек.

1.4.4 Ширина моста, измеренная перпендикулярно осевой линии РД, должна быть не меньше ширины спланированной части полосы этой РД, за исключением случаев, когда используется проверенный метод бокового ограничения, не представляющий опасности для воздушных судов, для которых предназначена данная рулежная дорожка. Поэтому минимальные требования к ширине, как правило, составят:

Рис. 1-7. Схема скоростных выводных РД (кодовый номер 3 или 4)

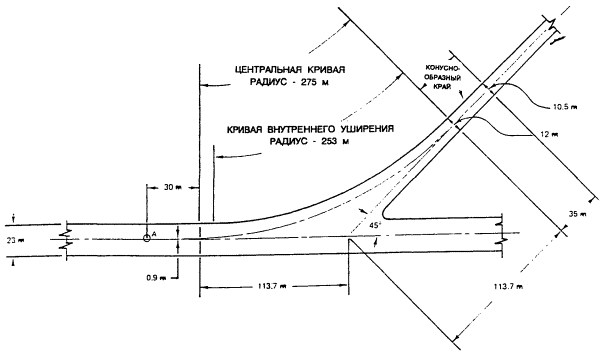

Рис. 1-8. Схема скоростных выводных РД (кодовый номер 1 или 2)

22 м при кодовой букве А

25 м при кодовой букве В или С

30 м при кодовой букве Е

с РД, проходящей в центре полосы. В исключительных случаях, когда по мосту должна проходить РД с поворотом, для компенсации несимметричного движения воздушного судна из-за прохождения колеи основного шасси в стороне от осевой линии следует предусмотреть дополнительную ширину РД.

1.4.5 Если роль аэродрома с точки зрения использования его воздушными судами четко не определена или она ограничена другими физическими характеристиками, размеры ширины проектируемого моста с самого начала должны соотноситься с более высокой кодовой буквой. Это позволит эксплуатанту аэродрома не вносить дорогостоящих изменений, когда на данном аэродроме начнется эксплуатация более крупного воздушного судна, использующего РД на мосту.

1.4.6 Ширина РД на мосту должна быть, по крайней мере, такой же, как и за его пределами. В отличие от других частей системы РД, полоса на мосту, как правило, будет иметь искусственное покрытие и служить в качестве боковой полосы безопасности, несущей полную нагрузку. Кроме этого, полоса с искусственным покрытием на мосту упрощает обслуживание и, при необходимости, облегчает работы по расчистке от снега. Более того, полоса с искусственным покрытием обеспечивает доступ к мосту средств спасания и пожаротушения, а также машинам скорой помощи.

1.4.7 Эффективность воздушного движения повысится, если обеспечить возможность для воздушных судов приближаться к мосту и удаляться от него по прямолинейным участкам РД. Это позволит производить выравнивание воздушного судна таким образом, чтобы осевая линия РД проходила ровно посередине между главным шасси до пересечения моста рулежной дорожки. Протяженность прямолинейного участка должна быть, по крайней мере, в два раза больше базы шасси (расстояния между носовым шасси и геометрическим центром основного шасси) для большинства наиболее крупных воздушных судов, но не менее, чем:

15 м

для кодовой буквы А

20 м

для кодовой буквы В

50 м

для кодовой буквы С, D или Е

Следует отметить, что будущие воздушные суда при коде Е могут иметь ширину колеи шасси, равную 35 м, определяя требование к прямолинейному участку в 70 м.

Уклоны

1.4.8 Для стока воды представляется целесообразным обеспечить обычные поперечные уклоны РД. Если по другим причинам уклон будет выбран менее 1,5 процента, следует предусмотреть соответствующий дренаж на РД.

1.4.9 В идеальном случае мост должен находиться на одном уровне с прилегающей территорией аэродрома. Если по другим техническим соображениям верхняя часть моста должна быть выше местности аэродрома, прилегающие участки РД следует проектировать с уклонами, которые не превышают продольные уклоны, предусмотренные в таблице 1-1.

Несущая способность покрытия

1.4.10 Мост рулежной дорожки должен проектироваться таким образом, чтобы выдерживать статические и динамические нагрузки наиболее тяжелых воздушных судов, которые предполагается эксплуатировать на аэродроме. При определении «наиболее крупных воздушных судов» следует принимать во внимание будущие тенденции в отношении их массы. Информация о будущих тенденциях регулярно публикуется ассоциациями изготовителей воздушных судов. Публикация будущих требований может помочь избежать дорогостоящую перепланировку мостов, вызванную развитием техники и/или увеличением спроса на транспортные перевозки.

1.4.11 Прочность моста, предназначенного для РД, как правило, должна быть достаточной по всей ширине спланированного участка полосы РД для того, чтобы обеспечить движение воздушных судов, для обслуживания которых она предназначена. Требования в отношении минимальной ширины приведены в п. 1.4.4. Более слабая конструкция допустима для тех частей этого же моста, которые добавлены для обслуживания только автомобильного транспорта.

Боковое ограничение

1.4.12 Если предусмотренная полностью нагруженная ширина меньше ширины спланированного участка полосы РД, следует предусмотреть проверенную схему бокового ограничения, которая позволит исключить опасные моменты для самолета, для которого предназначена РД. Система бокового ограничения должна обеспечиваться на краях полностью нагруженной части полосы для того, чтобы предотвратить падение воздушного судна с моста или попадание в зоны с пониженной несущей способностью. Элементы бокового ограничения обычно должны рассматриваться как дополнительные меры безопасности, а не как средство уменьшения полной нагруженной ширины РД на мосту.

1.4.13 Информация, полученная от государств по типам и конструкциям элементов бокового ограничения, указывает на то, что они обычно обеспечиваются для РД на мостах, независимо от ширины зоны полного нагружения. Обычно элементы бокового ограничения состоят из цементного бордюра, который может использоваться в качестве барьера. Два примера цементных бордюров, используемых в Соединенных Штатах Америки, приведены на рис. 1-9. Рекомендованное минимальное расстояние для расположения элементов бокового ограничения варьируется в различных государствах, но находится в диапазоне от 9 до 27 м от осевой линии ВПП. Бордюр обычно имеет высоту от 20 до 60 м, наименьший тип закругления используется, когда ширина спланированной зоны значительно больше, чем ширина полосы РД. Отсутствуют данные о случаях схода воздушных судов с РД на мостах. В этой связи следует отметить, что РД на мостах эксплуатировались в различные периоды времени, некоторые из них эксплуатировались более 20 лет.

1.4.14 Может возникнуть необходимость в установке второго элемента бокового ограничения. Этот элемент может состоять из цементного барьера или рельса безопасности, который не предназначен для предотвращения съезда воздушного судна с РД, а является мерой безопасности для обслуживающего персонала и транспортных средств, пользующихся данным мостом.

Защита от реактивной струи

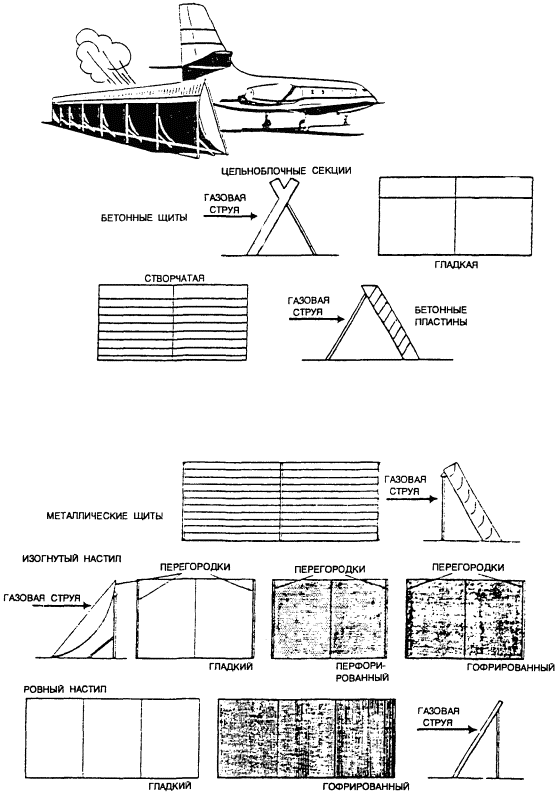

1.4.15 Там, где РД проходит над другим транспортным средством, может потребоваться определенная защита от реактивной струи двигателя воздушного судна. Она может обеспечиваться с помощью легкой заградительной конструкции из перфорированного материала (решетки или сетки), способной замедлять первоначальную струю реактивного двигателя до некритических скоростей порядка 56 км/ч. В отличие от сплошных защитных средств, открытые конструкции не вызывают никаких проблем, связанных с дренажем и несущей способностью покрытия.

1.4.16 Общая ширина моста и защищенной зоны должна быть равной величине характеристики распространения реактивной струи воздушного судна, использующего данную РД, или превышать ее. Она может быть определена из справочной литературы изготовителей данных воздушных судов.

1.5 УШИРЕНИЯ

Общие положения

1.5.1 В Приложении 14 рекомендуются величины минимального безопасного удаления внешнего колеса главного шасси самолета, для которого предназначена данная РД, от кромки РД при положении кабины пилота над маркировкой осевой линии РД. Эти расстояния показаны в таблице 1-1. Для соблюдения этих требований при выполнении самолетом разворота может потребоваться создание дополнительного покрытия на поворотах РД и в местах примыкания и пересечения РД. Необходимо учесть, что создаваемая на повороте РД дополнительная рулежная площадь с искусственным покрытием, обеспечивающая соблюдение рекомендуемой нормы безопасного удаления, представляет собой часть РД и поэтому употребляется термин «extra taxiway width» (дополнительная ширина РД), а не «fillet» (уширение). Когда же имеется в виду примыкание или пресечение РД с ВПП, перроном или другой РД, более подходящим считается термин «fillet» (уширение). В обоих случаях несущая способность дополнительной площади с искусственным покрытием должна быть такой же, как на РД. Ниже приводятся краткие сведения по проектированию уширения.

Методы маневрирования воздушных судов на пересечениях РД

1.5.2 Изложенные в Приложении 14 технические требования к проектированию РД, а также технические характеристики соответствующих визуальных средств определяются при положении кабины пилота над осевой линией РД. Другой метод, обеспечивающий маневрирование воздушных судов на пересечениях РД, основан на смещении линии ориентации. Выдерживание необходимых величин безопасного удаления, указанных в таблице 1-1, осуществляется тремя различными способами, а именно:

а) использованием осевой линии РД в качестве линии ориентации и созданием уширения;

b) смещением линии ориентации по внешнюю сторону;

с) сочетанием смещенной линии ориентации с уширением.

1.5.3 Методы b) и с), казалось бы, дают более экономичный путь решения вопроса, однако их преимущества не столько велики, как кажется. Для достижения наилучших результатов необходимо было бы иметь отдельную линию ориентации для каждого типа воздушного судна, а на РД с двусторонним движением - в обоих направлениях. Такое многочисленное количество линий иметь нецелесообразно, особенно если РД предназначена для использования в ночных условиях или при ограниченной видимости, и поэтому в порядке компромисса целесообразно было бы провести одну смещенную линию ориентации, которой могли бы пользоваться все воздушные суда.

1.5.4 Максимальное расстояние, на которое может быть смещена линия ориентации, должно обеспечить соблюдение норм безопасного удаления внешнего колеса главного шасси воздушного судна от кромки РД. Кроме того, при определении величины смещения линии следует учитывать смещение пневматика (боковое сползание) во время разворота. И, наконец, создание уширений на повороте РД с внешней стороны и одновременное смещение линии ориентации потребует более сложной схемы руления. С эксплуатационной точки зрения целесообразно использовать для ориентации, как рекомендуется в Приложении 14, осевую линию РД, выдерживая кабину пилота над маркировкой осевой линии РД.

Способы проектирования уширений

1.5.5 Первым шагом в проектировании уширений является определение траектории движения центра главного шасси1.

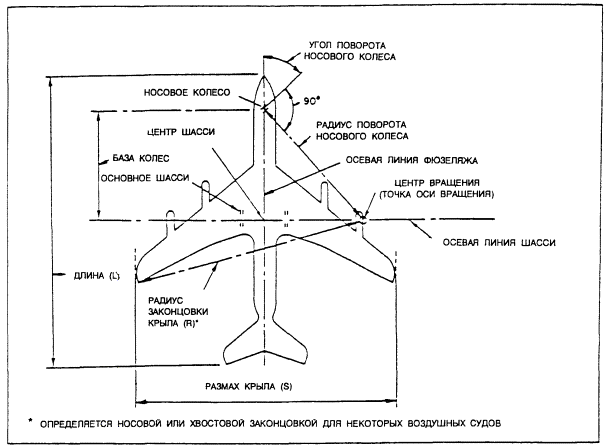

1 Терминологию и условные обозначения см. в добавлении 1.

Ниже приводятся несколько способов определения этой траектории, а именно:

а) имитация движения воздушного судна с помощью макета;

b) расчет уширения;

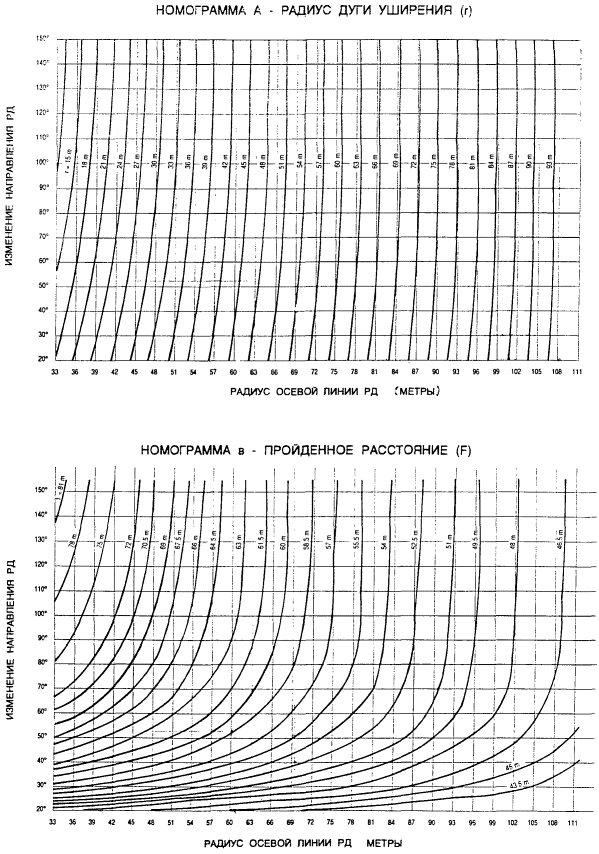

с) использование заранее подготовленных схем, которые позволяют получить удовлетворительную аппроксимацию траектории движения центральной точки шасси. Указанные в таблице 1-1 величины безопасного удаления необходимо рассматривать как рекомендуемый минимум. Действительно, при отсутствии статистических данных, показывающих, насколько расходится фактический путь рулящего воздушного судна с расчетным без учета смещения, невозможно выразить в количественном отношении влияние случайных явлений (дождь, ветер, состояние покрытия, износ пневматиков, местоположение центра тяжести воздушного судна и т.д.), которые могут вызвать скольжение колес по покрытию и изменить траекторию движения центра главного шасси.

А.

МИНИМАЛЬНОЕ РАССТОЯНИЕ ДО ОСЕВОЙ ЛИНИИ РД СОСТАВЛЯЕТ 22 м

В.

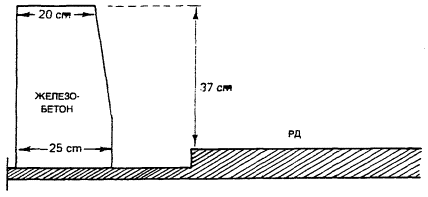

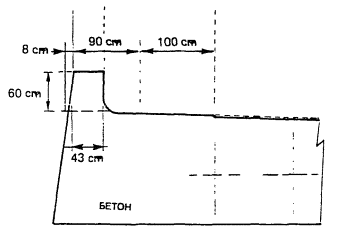

Рис. 1-9. Примеры бетонных бордюров

Имитация с помощью модели

1.5.6 Путь внешнего колеса главного шасси воздушного судна при повороте можно проследить с помощью перемещения пропорционально уменьшенного макета воздушного судна по схеме РД и ВПП. Необходимо иметь модель, выполненную в достаточно крупном масштабе (например, 1/250); она должна быть тщательно изготовлена во избежание значительных погрешностей при увеличении контуров в масштабе. Такое условие вряд ли делает этот метод практичным.

Расчет уширения

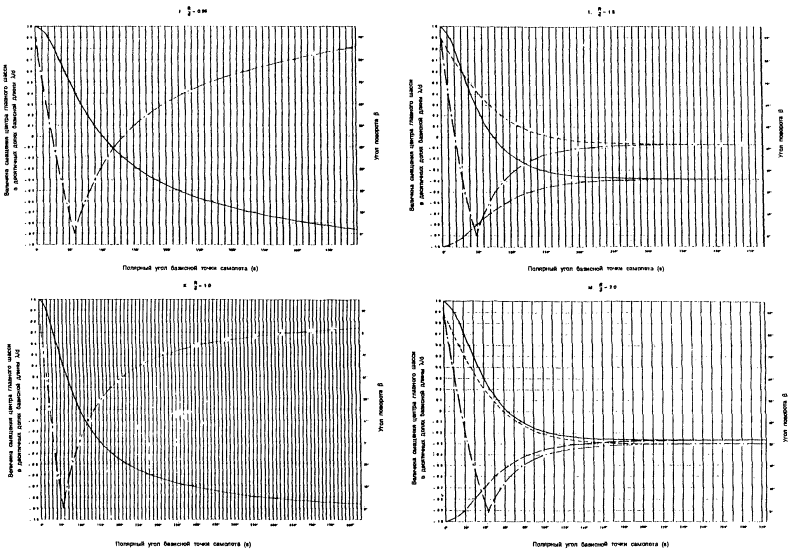

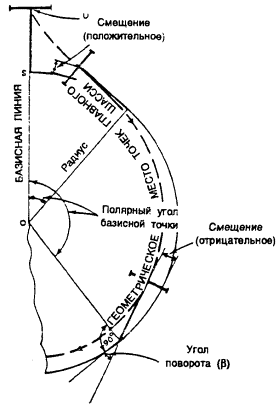

1.5.7 Расчет уширения можно производить математическим способом, но этот процесс весьма сложен, а точность полученных результатов выходит за пределы требований, предъявляемых к практическим инженерным работам по сооружению уширений. Тем не менее этот метод можно применять при наличии ЭВМ. В этом случае готовится программа расчета, которая дает числовые значения для уравнений, позволяющих вычислить путь движения (см. добавление 1, п. 2.1).

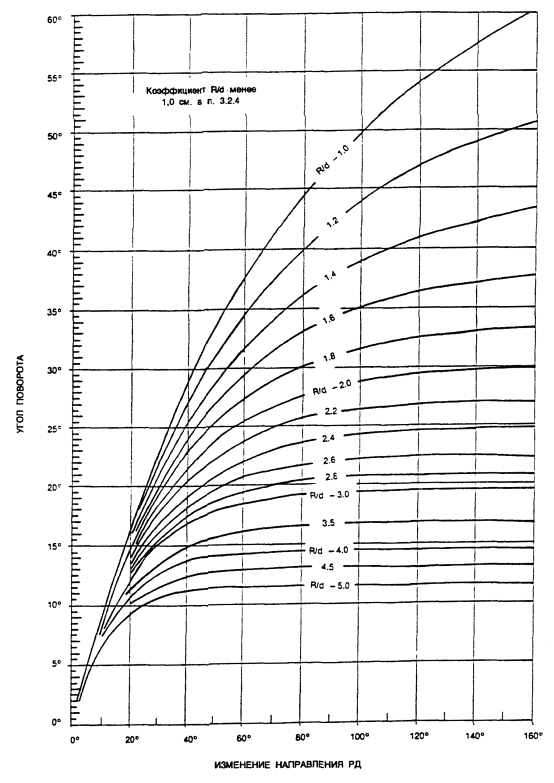

Графический метод

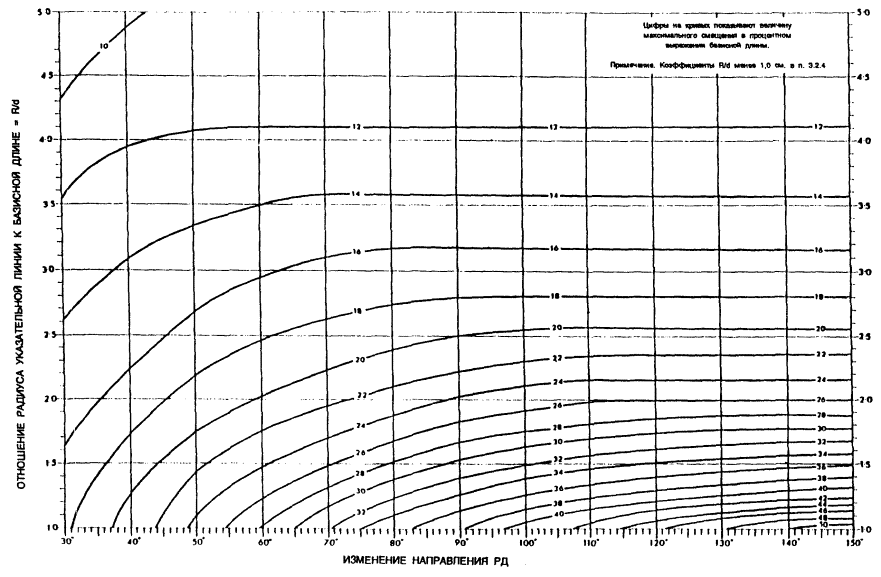

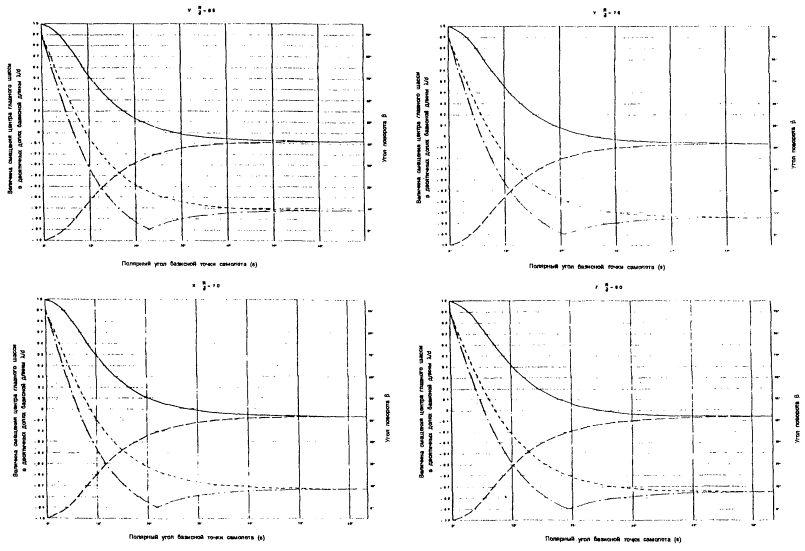

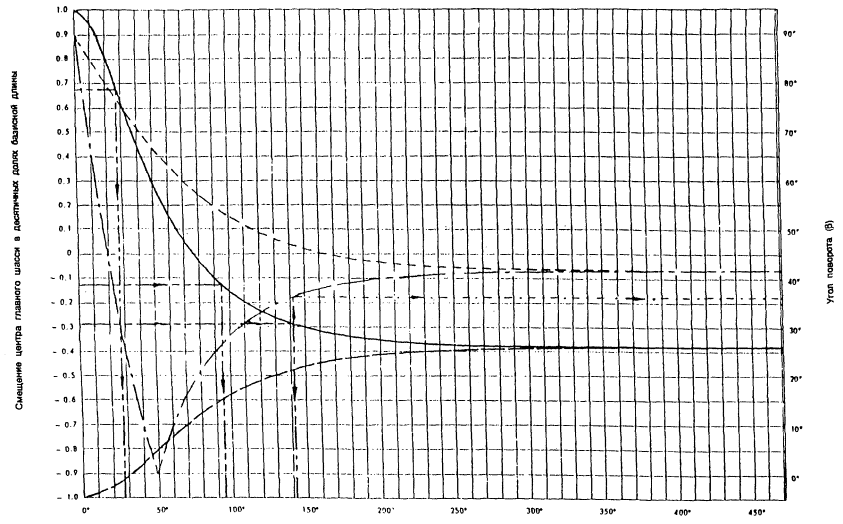

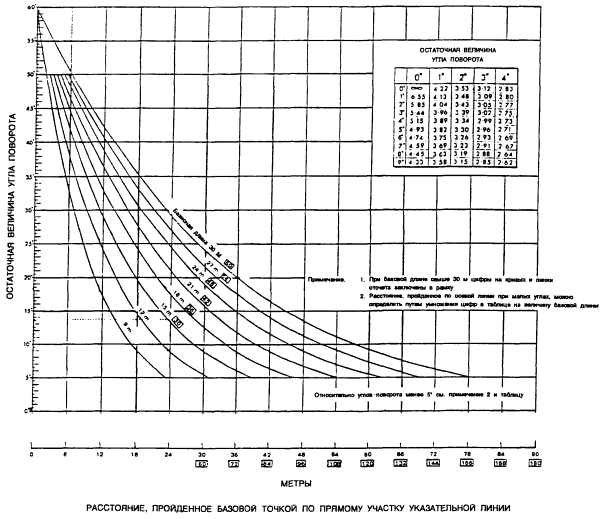

1.5.8 В качестве практического варианта математического расчета вполне можно использовать заранее подготовленные схемы, дающие весьма точные результаты. В каждом отдельном случае этот метод требует проведения лишь незначительных расчетов. Эти схемы, в зависимости от их построения, можно либо использовать для всех типов воздушных судов, либо применять к какому-то конкретному типу. Подробные сведения о применении этого метода содержатся в добавлении 1.

1.5.9 Подобные методы можно также применять к планировке и проектированию перронов; при этом необходимо учитывать установленные величины минимального удаления маневрирующего на перроне воздушного судна от других воздушных судов, зданий и т.п., а также расстояния, исключающие влияние выхлопной струи авиационного двигателя на все виды деятельности и технические средства на перроне или вблизи его.

1.6 БОКОВЫЕ ПОЛОСЫ БЕЗОПАСНОСТИ РД И РУЛЕЖНЫЕ ДОРОЖКИ (РД)

Общие положения

1.6.1 Боковая полоса безопасности представляет собой участок, прилегающий к краю искусственного покрытия и подготовленный таким образом, чтобы обеспечить переход от искусственного покрытия к прилегающей грунтовой поверхности. Боковая полоса безопасности РД предназначена главным образом для того, чтобы предотвратить втягивание нависающими над кромкой РД реактивными двигателями камней и других посторонних предметов, которые могли бы повредить двигатель, а также для предотвращения эрозии грунта, прилегающего к РД. Полоса РД представляет собой участок, включающий РД, предназначенный для защиты воздушных судов, использующих данную РД и уменьшения риска повреждения воздушного судна, случайно съехавшего с РД.

1.6.2 В таблице 1-1 указывается ширина боковых полос безопасности РД и рулежных полос. В порядке замечания можно сказать, что в тех случаях, когда ВПП имеет кодовую букву Е, достаточно иметь боковую полосу безопасности шириной 10,5 м по обе стороны РД. Такое требование к ширине боковой полосы безопасности РД основывается на параметрах самых критических воздушных судов, эксплуатируемых в настоящее время. Тем не менее, если планируются полеты «Боинга 747-400», желательно обеспечивать защиту на более широкой площади, так как возможность потенциального повреждения посторонними предметами и отрицательное воздействие струи выхлопных газов на боковую полосу безопасности РД при сходе будут значительно выше, чем при полетах «Боинга 747-200/300». В том случае, когда ВПП имеет кодовую букву D, c обеих сторон достаточно иметь боковую полосу безопасности РД шириной 7,5 м при условии, что расстояние между крайними внешними двигателями критического воздушного судна, обычно пользующегося данной РД, не превышает 30 м.

1.6.3 Поверхность боковой полосы безопасности, примыкающей к РД, должна находиться на одном уровне с поверхностью РД, а поверхность рулежной полосы должна быть заподлицо с кромкой РД или боковой полосой безопасности, если она имеется. В том случае, когда ВПП имеет кодовые обозначения С, D и Е, угол возвышения спланированной части рулежной полосы должен быть не более 2,5 процента, а угол понижения должен быть не более 5 процентов. Для кодовых букв А или В, эти величины соответственно составляют 3 процента и 5 процентов. Замер восходящего уклона производится по отношению к поперечному уклону примыкающей поверхности РД, а замер нисходящего уклона производится по отношению к горизонтальной плоскости. На спланированной части рулежной полосы не должно также быть никаких ям или выбоин.

1.6.4 В пределах расстояний, указанных в таблице 1-1, по обе стороны РД не должно быть никаких препятствий. На рулежных полосах могут оставаться лишь маркировочные знаки или любые другие объекты, которые по своему назначению должны находиться на рулежной полосе в соответствии с требованиями аэронавигации, но их следует сооружать и располагать таким образом, чтобы свести к минимуму опасность в случае столкновения с ними самолета. Подобные объекты следует располагать с таким расчетом, чтобы их не задевали винты, гондолы двигателей и крылья воздушных судов, двигающихся по РД. В порядке совета их следует располагать с таким расчетом, чтобы никакая деталь не возвышалась более чем на 0,3 м над уровнем кромки РД на протяжении всей рулежной полосы.

Уход

1.6.5 Боковые полосы безопасности РД и спланированные части рулежной полосы образуют площадь, свободную от препятствий, которая служит для того, чтобы довести до минимума вероятность повреждения самолета, если он случайно или вынужденно окажется на этой площади. Поэтому площадь следует подготавливать или сооружать таким образом, чтобы довести до минимума опасность повреждения самолета в случае его выкатывания за пределы РД, и чтобы она могла выдерживать на всем своем протяжении нагрузку аварийно-спасательных и противопожарных машин и других видов спецавтотранспорта, в которых может возникнуть необходимость. В том случае, когда РД используется турбинными самолетами, реактивные двигатели во время руления могут нависать над кромкой РД и, следовательно, могут втягивать камни и другие посторонние предметы с боковых полос безопасности. Кроме того, выхлопная струя, воздействуя на прилегающую к РД грунтовую поверхность, может выбивать твердые предметы, создавая тем самым опасность для обслуживающего персонала самолетов и технических средств. Во избежание этого необходимо принять соответствующие меры. Характер поверхности боковых полос безопасности РД будет зависеть от местных условий, а также методов обработки и затраченных средств. В одних случаях достаточно будет сохранить естественную поверхность (например, дерн), в других же потребуется сооружение искусственного покрытия. Во всяком случае, характер поверхности следует выбирать таким образом, чтобы не допустить выдувания грунта, а также образования пыли.

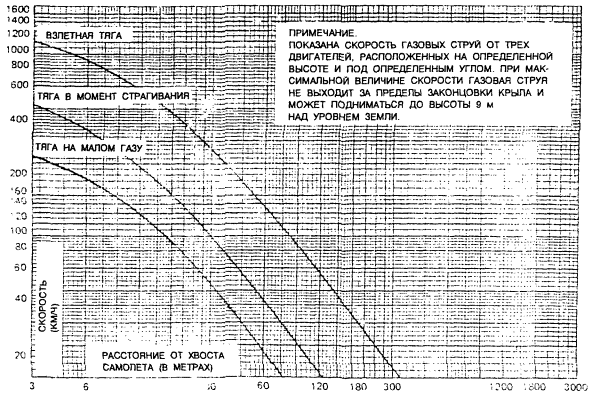

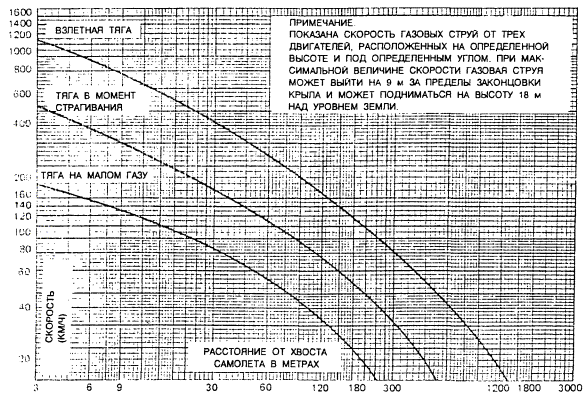

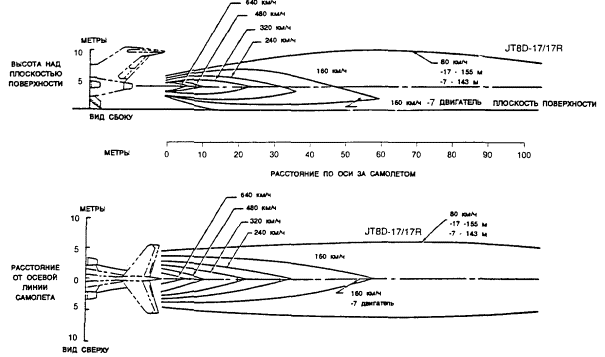

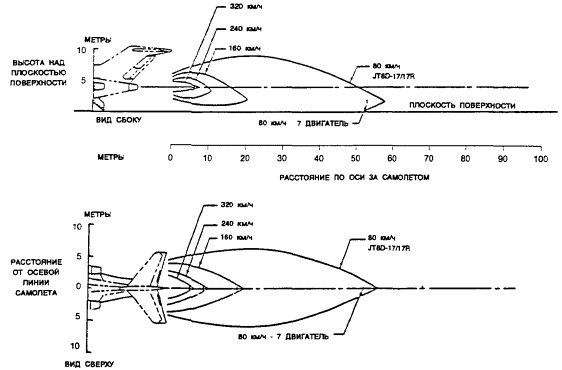

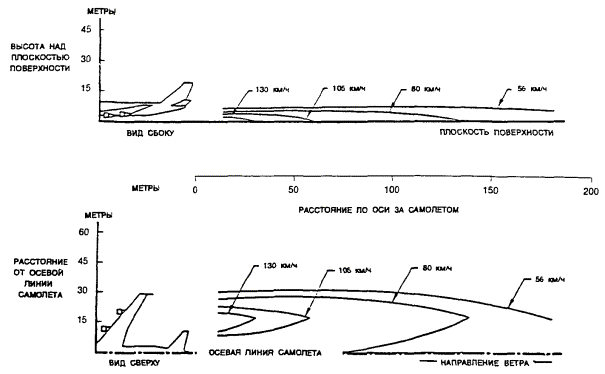

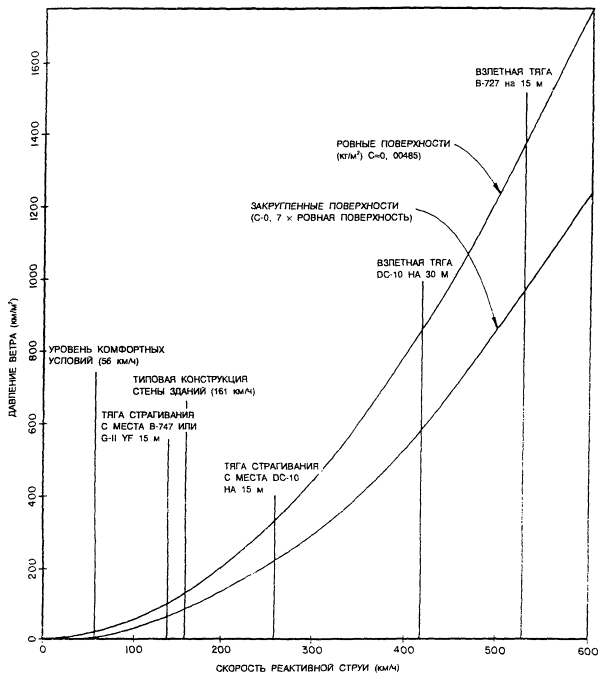

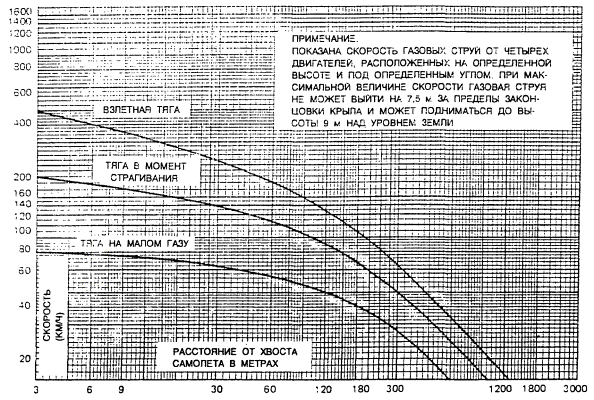

1.6.6 В большинстве случаев скорость выхлопной струи во время руления не достигает критической величины за исключением мест пересечения, где сила тяги почти такая же, как при страгивании с места. При существующем критерии ширины РД - 23 м внешние двигатели крупных реактивных самолетов будут выступать за кромку покрытия. В связи с этим рекомендуется обрабатывать боковые полосы безопасности РД во избежание их эрозии и для предотвращения всасывания посторонних предметов в реактивные двигатели или задувания таких предметов в двигатели идущего следом воздушного судна. Ниже кратко излагаются методы защиты пограничных площадей, подверженных эрозии под воздействием выхлопных газов, а также площадей, на которых не должно быть инородных предметов во избежание их втягивания консольными турбинными двигателями. Дополнительную информацию можно найти в Добавлениях 2, 18 - 21.

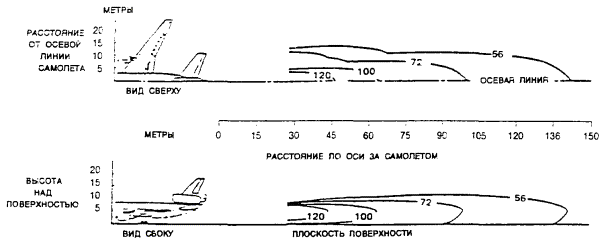

1.6.7 При изучении воздействия выхлопной струи двигателя учитывались метод разработки профиля и контур скоростей с учетом типа двигателя, массы и конфигурации воздушного судна, изменение силы тяги и влияние бокового ветра. Было установлено, что влияние тепла, вызванного струей газов реактивного двигателя, весьма незначительно. С увеличением расстояния температура падает быстрее, чем скорость. Кроме того, в местах, где работающие реактивные двигатели выделяют наибольшее количество тепла, обычно не бывает ни обслуживающего персонала, ни оборудования, ни сооружения. Исследования показывают, что попадающиеся на пути реактивной выхлопной струи объекты подвергаются воздействию ряда сил, в том числе динамическому давлению, связанному с воздействием газов при их ударе о поверхность, силе лобового сопротивления, создаваемой во время прохождения вязких газов мимо объекта, и подъемной силе, вызванной либо дифференциальным давлением, либо турбулентностью.

1.6.8 В наибольшей степени подвергается эрозии под воздействием выхлопной струи мелкозернистый несвязный грунт. Связный грунт, будучи разрыхленным, также подвергается эрозии под воздействием реактивной струи. Связный грунт, который в достаточной степени устойчив против естественных эрозионных сил ветра и дождя, обычно считается удовлетворительным. Устойчивость грунта должна быть близка к глинистой поверхности, чтобы реактивная струя не срывала его верхний слой. Поверхность связного грунта можно обрабатывать маслами или химикатами. Для предотвращения эрозии под воздействием реактивной струи достаточно обеспечить лишь незначительное сцепление поверхности грунта. Обычно достаточно иметь число пластичности (Р.I.) от двух и выше. Если же данный район периодически используется для движения наземных транспортных средств с их оборудованием, необходимо обеспечить более высокое число пластичности. В этом случае достаточно иметь число пластичности от шести и выше. На этих участках, если по ним перевозят оборудование, следует обеспечить хорошую дренажную систему поверхности, поскольку данный вид поверхности будет терять свою прочность вследствие застоя воды. Несвязанным считается такой грунт, который не обладает вышеописанными свойствами. Особое внимание необходимо уделить несвязному грунту с высокой степенью пластичности, усадка которого превышает примерно 5 процентов. Для такого грунта очень важна хорошая дренажная система, поскольку в мокром состоянии он становится чрезвычайно мягким. В сухом состоянии такой грунт дает трещины и в большей степени подвергается выдуванию.

Проектная толщина боковой полосы безопасности и струезащитной плиты

1.6.9 Боковые полосы безопасности ВПП, боковые полосы безопасности РД и струезащитные плиты должны иметь такую толщину, чтобы выдерживать случайно выкатившееся на них критическое воздушное судно, для которого рассчитана прочность покрытия ВПП, а также аварийный или ремонтно-технический транспорт с определенной критической нагрузкой на ось в случае его движения по данной траектории. Кроме того, необходимо руководствоваться следующими критериями:

а) проектная толщина боковых полос безопасности и струезащитных плит, позволяющая выдерживать нагрузку критического воздушного судна, должна составлять половину общей толщины прилегающей площади с искусственным покрытием;

b) критическую нагрузку на ось аварийного или ремонтно-технического транспортного средства следует брать в расчете на одно колесо. Толщину следует определять из расчета критической нагрузки и в соответствии с правилами определения толщины искусственного покрытия. Если полученная таким образом толщина имеет большую величину, чем предусмотрено выше в подпункте а), то для боковых полос безопасности и струезащитных плит следует принять проектную толщину;

с) для таких воздушных судов, как «Боинг-707», DС-8, DС-10, L-1011 или меньшего размера, рекомендуемая толщина верхнего слоя, если это асфальтобетон на настилающем заполнителе, как минимум 5 см на обочинах и 7,5 см на струезащитных площадях. Для таких воздушных судов, как «Боинг-747» и L-500 к указанным величинам толщины рекомендуется добавить 2,5 см;

d) боковые полосы безопасности и струезащитные плиты рекомендуется сооружать на укрепленном основании. На укрепленном битумом основании рекомендуется сооружать асфальтобетонную поверхность толщиной минимум 5 см;

е) для боковых полос безопасности и струезащитных плит целесообразно применять бетон на портландцементе с дробленым подстилающим основанием, толщина которого должна быть минимум 15 см;

f) плотность и структура подстилающего слоя и слоев покрытия на боковых полосах безопасности и струезащитных плитах должны основываться на тех же критериях, что и покрытия с полной несущей способностью. Для обозначения четкой разграничительной линии по кромке основного покрытия с полной несущей способностью, боковых полос безопасности и струезащитной плиты рекомендуется предусмотреть скос приблизительно 2,5 см.

1.7 ПЕРСПЕКТИВЫ РАЗВИТИЯ ВОЗДУШНЫХ СУДОВ

Общие положения

1.7.1 В Приложении 14 сформулированы минимальные технические требования к аэродромам для воздушных судов, имеющих такие же характеристики, как и эксплуатируемые в настоящее время воздушные суда, или к аналогичным воздушным судам, запланированным к вводу в эксплуатацию. В связи с этим существующие технические требования предназначены для воздушных судов, имеющих размеры не более, чем «Боинг-747-400». В данном Приложении не принимаются во внимание никакие дополнительные меры предосторожности, которые могут рассматриваться необходимыми для обеспечения безопасности более требовательных воздушных судов. Подобные вопросы, по мере необходимости, оцениваются и учитываются полномочными органами для каждого отдельного аэродрома.

1.7.2 Информация, приведенная в последующих пунктах, может оказать содействие данным полномочным органам и проектировщикам аэропортов в определении путей, с помощью которых технические требования могут быть доработаны при вводе более крупных воздушных судов. В этой связи следует отметить, что вполне вероятно, что некоторое увеличение максимальных размеров существующих воздушных судов будет приемлемо без значительной модификации существующих аэродромов. Однако верхние предельные значения размеров воздушных судов, которые рассмотрены ниже, совершенно очевидно выйдут за допустимые пределы, если не доработаны процедуры движения по аэродрому, и в результате этого предопределят уменьшение пропускной способности аэродрома.

Тенденции развития будущих воздушных судов

1.7.3 Информация о тенденциях развития конструкций будущих воздушных судов может быть получена из различных источников, включая изготовителей воздушных судов и Американскую ассоциацию авиационно-космической промышленности. Эта ассоциация в своем предварительном (1988 года) выпуске «Характеристики транспортных воздушных судов обычного взлета и посадки (СТОL), тенденции и планы развития» делает следующие прогнозы на период вплоть до 2000 года:

размах крыла

до 84 м

расстояние между внешними
колесами основного шасси

до 20 м

общая длина

до 80 м

высота хвостового оперения

до 23 м

максимальная полная масса

до 567000 кг

Аэродромные данные

1.7.4 Используя логическое обоснование, разработанное для применения определенных технических требований, касающихся кодовых обозначений аэродромов, существует вероятность того, что воздушные суда, имеющие размеры, указанные в предыдущем пункте, могут оказывать влияние на систему РД, которая рассмотрена ниже.

Ширина РД

1.7.5 Предполагается, что характеристики руления будущих крупных воздушных судов будут аналогичны характеристикам самых крупных в настоящее время воздушных судов при рассмотрении прямой части РД. Ширина РД, Wт, для этих воздушных судов представлена в виде следующей зависимости:

Wт = Tм + 2С,

где Тм - расстояние между внешними колесами основного шасси;

С - расстояние между внешним колесом основного шасси и краем РД. (Максимально допустимое боковое отклонение).

Геометрическое построение приводится на рис. 1-10.

Рис. 1-10. Геометрическое построение ширины РД

1.7.6 С учетом ожидаемого увеличения расстояния между внешними колесами основного шасси до 20 м и с учетом расстояния от колеса до края РД, равного 4,5 м, ширина ВПП для целей планирования принимается за 29 м.

Разделительное расстояние между параллельными РД

1.7.7 Логическое обоснование для разделения параллельных РД, одна из которых может являться перронной РД, основано с учетом обеспечения безопасного расстояния между законцовками крыла при отклонении от осевой линии РД. В результате этого получается следующая формула для разделительного расстояния, S:

S = WS + C + Z

где WS - размах крыла;

С - расстояние между внешним колесом основного шасси и краем РД (максимально допустимое боковое отклонение);

Z - расстояние между законцовками крыла.

Геометрическое построение такой зависимости приводится на рис. 1-11.

1.7.8 Разделительные расстояния между параллельными РД и между параллельной РД - перронными РД считаются одинаковыми, поскольку предполагается, что скорость руления воздушного судна в обеих системах одинакова. Для целей планирования разделительное расстояние, которое появится на основе размаха крыла будущих воздушных судов, равного 84 м, бокового отклонения С, равного 4,5 м, и расстояния между законцовками крыла, равного 10,5 м, принимается за 99 м.

Рис. 1-11. Геометрическое построение разделения параллельных РД

Рис. 1-12. Геометрическое построение расстояния от перронной РД до объекта

Рис. 1-13. Геометрическое построение расстояния от полосы руления воздушного судна на стоянку до объекта. Разделительное расстояние от РД до объекта

1.7.9 Предполагается, что скорости руления на РД и на перронной РД являются одинаковыми. Поэтому предполагается, что в обоих случаях разделительные расстояния до объекта являются одинаковыми. Разработано логическое обоснование, по которому расстояние от РД до объекта основывается на расстоянии между законцовкой крыла воздушного судна и объектом при отклонении воздушного судна от осевой линии РД. Такая зависимость расстояния от РД до объекта, S, выражается следующей формулой:

где WS - размах крыла;

С - расстояние между внешним колесом основного шасси и краем РД (максимально допустимое боковое отклонение);

Z - расстояние от законцовки крыла до объекта (дифференциация).

На рис. 1-12 иллюстрируется такое геометрическое построение.

1.7.10 В результате применения приведенной выше зависимости расстояние от осевой линии РД или осевой линии перрона до объекта составляет 57 м при отклонении, равном 4,5 м, а расстояние от законцовки крыла (дифференциация) - 10,5 м. Допустимый размах крыла составляет 84 м.

Расстояние от полосы руления воздушного судна на стоянку до объекта

1.7.11 Небольшая скорость руления воздушного судна на полосе, ведущей на стоянку, допускает меньшее боковое отклонение по сравнению с другими РД. Геометрическое построение рисунка 1-13 иллюстрирует зависимость расстояния воздушного судна до объекта на полосе руления на стоянку. Таким образом, разделительное расстояние S, составляет:

где WS - размах крыла;

d - боковое отклонение;

Z - расстояние от законцовки крыла до объекта (дифференциация).

1.7.12 В результате применения приведенного выше логического обоснования разделительное расстояние до объекта для целей планирования для будущих крупных воздушных судов, находящихся на полосе руления на стоянку, составляет 54 м. Такая величина основана на размахе крыла, равном 84 м, отклонении, равном 3,5 м, и расстоянии между законцовками крыла (дифференциация), равном 8,5 м.

Разделительное расстояние между параллельными ВПП и РД

1.7.13 Разделительное расстояние между ВПП и параллельной РД в настоящее время основывается на положении о том, что воздушное судно, находящееся на осевой линии РД, не должно входить в пределы полосы ВПП. В таком случае расстояние S выражается следующей формулой:

где SW - ширина летной полосы;

и WS - размах крыла.

Это геометрическое построение иллюстрируется на рис. 1-14.

Рис. 1-14. Геометрическое построение разделительного расстояния между параллельными ВПП и РД

1.7.14 Для целей планирования самых крупных воздушных судов, появление которых ожидается на основании данных о тенденциях будущего развития, разделительное расстояние составляет 192 м. Эта величина основана на предположении, что воздушное судно, имеющее размах крыла, равный 84 м может безопасно эксплуатироваться на существующей полосе ВПП, необходимой для неточного или точного захода на посадку, шириной в 300 м.

Прочие соображения

1.7.15 В добавлении к инструктивному материалу, приводимому в предыдущих пунктах, для удовлетворения потребностей будущих воздушных судов, ниже приводятся следующие предварительные критерии:

Ширина ВПП: 60 м

Расстояние видимости на ВПП: соответствует действующему требованию для кодовой буквы Е

Поперечный уклон ВПП: соответствует действующему требованию кодовой буквы Е

Боковая полоса безопасности ВПП: общая ширина ВПП и обочин - 75 м. Следует подготовить более широкую площадь для предотвращения эрозии прилегающей территорий и повреждения от посторонних предметов

Уклон и прочность боковых полос безопасности ВПП: соответствует действующему требованию для кодовой буквы Е

Минимальные разделительные расстояния между РД/осевой линией перрона и осевой линией ВПП:

1/2 размаха крыла (Y)                                                      42 м

+

1/2 ширины полосы (для необорудованной                 75 м

для захода на посадку ВПП)

Всего                                                                 117 м

или

1/2 размаха крыла (Y)                                                     42 м

+

1/2 ширины полосы (для оборудованной                     150 м

для захода на посадку ВПП)

Всего                                                                  192 м

Покрытие РД и боковая полоса безопасности (общая ширина):

Должна быть подготовлена соответствующая площадь для предотвращения эрозии прилегающей территории и повреждения от посторонних предметов. Ширина этой части РД, проходящей через мост и способной выдержать самолеты, должна быть не менее ширины спланированной поверхности полосы, предназначенной для этой РД.

Спланированная часть полосы РД (общая ширина):

Должна быть подготовлена соответствующая площадь для предотвращения эрозии прилегающей территории и повреждения от посторонних предметов. Ширина этой части РД, проходящей через мост, способной выдержать самолеты, должна быть не менее ширины спланированной поверхности полосы, предназначенной для этой РД.

Глава 2. ПЛОЩАДКИ ОЖИДАНИЯ И ДРУГИЕ ОБХОДНЫЕ ПУТИ

2.1 ПОТРЕБНОСТЬ В ПЛОЩАДКАХ ОЖИДАНИЯ И ДРУГИХ ОБХОДНЫХ ПУТЯХ

2.1.1 В правилах аэронавигационного обслуживания «Правила полетов и обслуживания воздушного движения» (Dос 4444), часть V «Аэродромное диспетчерское обслуживание» говорится, что «воздушные суда обычно получают разрешение на вылет в порядке очередности по мере их готовности к взлету; как исключение могут допускаться отклонения от этого порядка очередности с целью обеспечения максимального количества вылетов с минимальным средним временем задержки». На аэродромах с малой частотой полетов (приблизительно менее 50000 взлетно-посадочных операций в год) обычно нет необходимости предусматривать изменения в последовательности вылетов. Однако на аэродромах с большей частотой движения, с одной РД и без площадок ожидания или других обходных путей у органов обслуживания воздушного движения отсутствует возможность изменить последовательность вылетов после того, как соответствующий самолет вырулил с перрона. В частности, на аэродромах с большими перронами зачастую бывает трудно обеспечить выруливание самолетов с перрона с таким расчетом, чтобы они подходили к концу ВПП в той последовательности, какая необходима органам обслуживания воздушного движения.

2.1.2 Предоставление достаточного количества площадок ожидания или других обходных путей, основанного на анализе существующей или ближайшей потребности воздушных судов в вылете, позволит обеспечить значительную гибкость при разработке последовательности вылетов. В результате органы обслуживания воздушного движения смогли бы более гибко регулировать очередность взлета, что исключило бы ненужные задержки и увеличило пропускную способность аэродрома. Кроме того, площадки ожидания или другие обходные пути позволяют:

а) отсрочить вылет некоторых воздушных судов в связи с непредвиденными обстоятельствами, не задерживая идущие следом воздушные суда (дополнительная загрузка в последнюю минуту или замена испорченного оборудования);

b) произвести предполетную проверку высотомера воздушного судна и регулировку и программирование бортовых инерциальных навигационных систем, если это не удалось сделать на перроне;

с) произвести «гонку» поршневых двигателей воздушных судов; и

d) использовать их в качестве контрольной точки VOR на аэродроме.

2.2 ТИПЫ ОБХОДНЫХ ПУТЕЙ

2.2.1 Обычно характеристики РД, которые позволяют воздушному судну обойти впереди идущее воздушное судно, можно разделить на три группы:

а) Площадки ожидания. Определенная зона, предназначенная для задержки или обхода воздушного судна. На рис. 2-1 приведено несколько примеров схем площадок ожидания, а на рис. 2-2 показан пример подробного описания площадки ожидания, расположенной у места ожидания при рулении.

b) Спаренные РД. Вторая РД или РД, являющаяся обходной для обычной параллельной РД. Несколько примеров приводится на рис. 2-3; и

с) Спаренные входы на ВПП. Раздвоение РД при входе на ВПП. На рис. 2-4 показано несколько таких примеров.

Рис. 2-1. Примеры схем площадок ожидания

Рис. 2-2. Площадка ожидания с подробной разметкой

Рис. 2-3. Примеры спаренных РД

Рис. 2-4. Примеры спаренных входов на ВПП

2.2.2 Если используется площадка ожидания, воздушные суда в зависимости от срочности могут выполнять взлет в любой очередности. Наличие площадки ожидания позволяет воздушному судну покинуть поток вылетающих воздушных судов и вновь войти в него. Подробный пример зоны покрытия для площадки ожидания, расположенной у места ожидания при рулении, приведен на рис. 2-2. Данная конструкция предназначена для ВПП точных заходов на посадку, когда кодовым числом является 3 и 4 и с учетом безопасного расстояния от законцовок крыльев воздушных судов равного 15 м. Конструкция площадки ожидания для других типов ВПП или мест вдоль РД будет иметь соответствующие требования к размерам.

2.2.3 Спаренные РД или обходные пути РД могут обеспечить очередность только при вылете путем разделения потока вылетающих воздушных судов на две части. Обходные РД могут быть построены с относительно низкими затратами, но обеспечивают лишь небольшую гибкость в плане изменения очередности вылетающих воздушных судов. Спаренная РД по всей длине является самым дорогим вариантом и может быть оправдана только на аэродромах с очень высокой интенсивностью движения, где имеется очевидная необходимость в двустороннем движении параллельно ВПП. Такая потребность возникает, когда земля вдоль РД используется для перронов пассажирского аэровокзала или других функций, вызывая движение воздушных судов в направлении, обратном потоку вылетающих воздушных судов.

2.2.4 Спаренный вход на ВПП сокращает располагаемую длину разбега для воздушных судов, пользующихся входом, расположенным не у самого конца ВПП. Это не создает значительных неудобств, если этим входом захотят воспользоваться воздушные суда, для которых оставшаяся располагаемая длина разбега была бы достаточной. Спаренный вход на ВПП также позволяет обойти воздушное судно, задержавшееся на выходе с другой РД или даже у конца ВПП. Использование спаренного входа совместно со спаренными РД обеспечит определенный уровень гибкости, сравнимый с уровнем, получаемым с помощью соответствующим образом запроектированной площадки ожидания. Вход под углом позволяет выруливать на ВПП с определенной скоростью, однако он затрудняет экипажу возможность видеть заходящие на посадку воздушные суда и поскольку требуется зона со значительным искусственным покрытием, стоимость их значительно выше. Хотя группы экспертов по вопросам эксплуатации и воздушного движения настаивали на конструкции входа на ВПП, который позволит увеличивать скорость при развороте на ВПП, до разработки рекомендуемой конструкции данного типа необходимо будет провести дальнейшие исследования, моделирование и набрать определенный опыт.

2.2.5 Для конкретного аэродрома наилучший выбор из этих методов зависит от геометрических размеров существующей системы ВПП/РД и характера требований воздушных судов. Опыт показывает, что технические и экономические вопросы часто играют решающую роль при выборе одного из трех типов (или комбинации этих типов). Данные три типа также могут использоваться в различных комбинациях с целью оптимизации эффективного наземного движения воздушных судов до порога ВПП.

2.3 ОБЩИЕ ТРЕБОВАНИЯ К ПРОЕКТИРОВАНИЮ И ХАРАКТЕРИСТИКИ

2.3.1 Независимо от используемого типа обходного пути, минимальное разделительное расстояние между осевыми линиями РД и ВПП должны выдерживаться в соответствии с требованиями для данного типа обслуживаемой ВПП (см. таблицу 1-1).

2.3.2 Расходы на строительство любого обходного пути прямо зависят от зоны нового требуемого искусственного покрытия. Кроме того, косвенные затраты могут явиться результатом перерывов в обслуживании воздушного движения во время строительства.

2.3.3 В любом случае выбранное проектное решение должно всегда обеспечивать по крайней мере один вход в начале рабочей ВПП, используемой для взлета, с таким расчетом, чтобы воздушные суда, для которых требуется полная располагаемая длина разбега, могли легко выйти на исполнительный старт без значительной потери длины ВПП.

2.3.4 Спутная струя воздушного винта и реактивная струя двигателя от ожидающих воздушных судов должны быть направлены в сторону от других воздушных судов и ВПП. Подготовка и техническое обслуживание боковых полос безопасности должны проводиться в соответствии с обслуживанием боковых полос безопасности обочин РД (см. п.п. 1.6.5 - 1.6.9).

2.4 РАЗМЕР И МЕСТОПОЛОЖЕНИЕ ПЛОЩАДОК ОЖИДАНИЯ

2.4.1 Пространство, необходимое для площадки ожидания, зависит от количества мест, предоставляемых для воздушных судов, размера воздушного судна и частоты их использования. Размеры должны обеспечивать достаточное расстояние между воздушными судами для того, чтобы дать им возможность маневрировать независимо друг от друга. Информация, приведенная в главе 3 в отношении размеров мест стоянок, также применима к площадкам ожидания. В целом, расстояние между законцовками крыла стоящего воздушного судна и движущегося воздушного судна вдоль РД не должно быть менее указанного в приведенной ниже таблице:

Кодовая буква

Безопасное расстояние между законцовками крыла (дифференциал) (м)

А

7,5

В

7,25

С

5

D

10

Е

10,5

2.4.2 При использовании площадки для обеспечения гибкости при организации очередности при вылете, наиболее предпочтительным расположением площадки ожидания является место, примыкающее к РД, обслуживающей конец ВПП. Другие места расположения вдоль РД являются удовлетворительными для воздушных судов, выполняющих предполетные проверки или гонку двигателей, или используются в качестве пункта ожидания для воздушных судов, ожидающих разрешения на вылет. Критерии расположения площадок ожидания относительно ВПП приведены ниже.

2.4.3 Расстояние между площадкой ожидания и осевой линией ВПП должно соответствовать таблице 2-1, а для ВПП, оборудованной для точного захода на посадку, это расстояние является таковым, при котором ожидающее воздушное судно не будет создавать помех для работы радиосредств.

2.4.4 При превышениях более 700 м, указанное в таблице 2-1 для ВПП с кодовым номером 4, оборудованной для точного захода на посадку, расстояние 90 м увеличивается следующим образом:

а) для превышения до 2000 м - 1 м на каждые 100 м сверх 700 м;

b) для превышения более 2000 м и до 4000 м - 13 м плюс 1,5 м на каждые 100 м сверх 2000 м;

с) для превышения более 4000 м и до 5000 м - 43 м плюс 2 м на каждые 100 м сверх 4000 м.

2.4.5 Если превышение площадки ожидания для ВПП с кодовым номером 4, оборудованной для точного захода на посадку, больше превышения порога ВПП, указанное в таблице 2-1, расстояние 90 м дополнительно увеличивается на 5 м для каждого метра превышения площадки над порогом ВПП.

2.4.6 Расстояние 90 м для кодового номера 3 или 4 установлено с учетом воздушного судна, высота хвостовой части которого составляет 20 м, расстояние от носовой части до наивысшей точки хвостовой части - 52,7 м и высота носовой части - 10 м, место ожидания которого находится под углом в 45° или более относительно осевой линии ВПП за пределами зоны, свободной от препятствий, и которое не учитывается при расчете абсолютной/относительной высоты пролета препятствий (ОСА/Н).

2.4.7 Расстояние 60 м для кодового номера 1 или 2 установлено с учетом воздушного судна, высота хвостовой части которого составляет 8 м, расстояние от носовой части до наивысшей точки хвостовой части - 24,6 м и высота носовой части - 5,2 м, место ожидания которого находится под углом в 45° или более относительно осевой линии ВПП за пределами зоны, свободной от препятствий.

Таблица 2-1. Минимальное расстояние от осевой линии ВПП до площадки ожидания

Тип используемой ВПП

Кодовый номер ВПП

1

2

3

4

Необорудованная ВПП

30 м

40 м

75 м

75 м

ВПП, оборудованная для неточного захода на посадку

40 м

40 м

75 м

75 м

ВПП, оборудованная для точного захода на посадку по категории I

60 мb

60 мb

90 мa,b

90 мa,b

ВПП, оборудованная для точного захода на посадку по категории II или III

-

-

90 мa,b

90 мa,b

а. Если превышение площадки ожидания ниже порога ВПП, расстояние может сокращаться на 5 м для каждого метра превышения порога над площадкой ожидания, чтобы не нарушать внутреннюю переходную поверхность.

b. Это расстояние, возможно, следует увеличить с тем, чтобы избежать помех для работы радиосредств. Для ВПП, оборудованной для точного захода на посадку по категории III, увеличение может быть порядка 50 м.

2.5 МАРКИРОВКА И СВЕТОМАРКИРОВКА ПЛОЩАДОК ОЖИДАНИЯ

2.5.1 Для обеспечения точного маневрирования воздушных судов на площадках ожидания желательно поверхность покрытия разметить указательными линиями. Эти линии позволят также установить воздушное судно на площадке ожидания таким образом, чтобы не мешать движению других воздушных судов по соседней РД. Приемлемым методом считается сплошная линия, по которой при движении должна следовать кабина пилота. Если площадка ожидания рассчитана на использование в ночных условиях, на ней следует обеспечить светомаркировку края РД. Местоположение и характеристики огней должны соответствовать техническим требованиям к светосигнальным устройствам РД, содержащимся в главе 5 Приложения 14, том I.

Глава 3. ПЕРРОНЫ

Перроном называется определенная зона, предназначенная для размещения воздушных судов для посадки и высадки пассажиров, погрузки и выгрузки почты или грузов, заправки, стоянки или технического обслуживания. Обычно перроны имеют искусственное покрытие, но иногда они могут его не иметь; например, места стоянок на перроне, покрытые дерном, могут быть подходящими для малых воздушных судов.

3.1 ТИПЫ ПЕРРОНОВ

Перрон пассажирского аэровокзала

3.1.1 Перроном пассажирского аэровокзала является зона, предназначенная для маневрирования воздушных судов и стоянки их рядом с аэровокзалом или на расстоянии, обеспечивающем свободную доставку пассажиров от здания аэровокзала. Эта зона является зоной, где пассажиры совершают посадку на борт воздушного судна из здания пассажирского аэровокзала. Кроме облегчения передвижения пассажиров, перрон пассажирского аэровокзала используется для заправки воздушных судов и технического обслуживания их, а также загрузки и выгрузки груза, почты и багажа. Отдельные места для стоянки воздушного судна на перроне пассажирского аэровокзала называются местами стоянок воздушных судов.

Перрон грузового аэровокзала

3.1.2 Для воздушных судов, которые перевозят только грузы и почту, может предоставляться отдельный перрон, примыкающий к зданию грузового аэровокзала. Желательно разделение грузовых и пассажирских воздушных судов, поскольку для них требуются различные типы оборудования как на перроне, так и в аэровокзале.

Стояночная площадка

3.1.3 Дополнительно к перрону аэровокзала в аэропортах может потребоваться отдельная стояночная площадка, где воздушные суда могут оставаться в течение длительного времени. Эти площадки могут использоваться во время остановки экипажа в пути или для незначительного периодического обслуживания и технического обслуживания временно приземлившихся воздушных судов. В связи с тем, что стояночные площадки находятся на некотором расстоянии от перронов аэровокзала, они должны как можно ближе располагаться к ним.

Перроны для обслуживания и предангарные перроны

3.1.4 Перроном для обслуживания является незакрытая зона, примыкающая к ремонтному ангару, на которой может выполняться техническое обслуживание воздушных судов, в то время как предангарным перроном является зона, в которой воздушные суда движутся во внутрь ангара и из него.

Перроны для авиации общего назначения

3.1.5 Воздушные суда авиации общего назначения, используемые для деловых или личных полетов, требуют нескольких категорий перронов для обслуживания различных полетов авиации общего назначения.

Транзитный перрон

3.1.5.1 Транзитные пролетающие воздушные суда авиации общего назначения используют транзитный перрон в качестве временной стоянки и для заправки, обслуживания и наземной транспортировки. На аэродромах, обслуживающих только воздушные суда авиации общего назначения, транзитный перрон обычно примыкает к фиксированной зоне обслуживания приписных воздушных судов или является его составной частью. На перроне аэровокзала также обычно выделяется зона для транзитных воздушных судов авиации общего назначения.

Перроны или зоны для швартовки приписных воздушных судов

3.1.5.2 Для воздушных судов авиации общего назначения, приписанных к данному аэродрому, требуется либо место в ангаре, либо зона для швартовки на открытом воздухе. Для воздушных судов, находящихся в ангаре, также необходим перрон перед зданием для выполнения маневров. В зависимости от размера воздушных судов и погодных условий или состояния грунта открытые зоны используются для швартовки приписных воздушных судов и могут иметь искусственные покрытия, не иметь их или быть покрытыми дерном. Желательно, чтобы они находились в отдельных местах от перронов для транзитных воздушных судов.

Другие перроны для наземного обслуживания

3.1.5.3 В случае необходимости следует также обеспечивать зоны для обслуживания, заправки или загрузки или выгрузки воздушных судов.

3.2 ТРЕБОВАНИЯ К ПРОЕКТИРОВАНИЮ

3.2.1 Проектирование любого из различных типов перронов требует оценки многих не связанных и часто противоречащих характеристик. Несмотря на четко установленное предназначение различных типов перронов, существует много общих характеристик проектирования, касающихся безопасности, эффективности, геометрических размеров, гибкости и строительства, которые являются общими для всех типов. В приведенных ниже пунктах дается краткое описание этих общих требований к проектированию.

Безопасность

3.2.2 При проектировании перрона следует принимать во внимание правила безопасности для воздушных судов, выполняющих маневрирование по перрону. В данном контексте под безопасностью подразумевается, что воздушное судно выдерживает установленные расстояния и следует установленным правилам в плане входа в зону перрона, движения внутри нее и выхода из нее. Предоставление обслуживания воздушным судам, находящимся на перроне, должно также учитывать правила безопасности, в особенности в отношении заправки воздушных судов топливом. В целях предотвращения распространения горящего топлива на перрон уклоны искусственных покрытий должны быть нисходящими от зданий аэровокзалов и других строений. Водопроводные краны должны устанавливаться на каждом месте стоянки для периодического полива поверхности перрона. Следует также рассмотреть вопрос о безопасности воздушных судов при определении местонахождения зоны перрона, где воздушные суда могут быть защищены от доступа посторонних лиц. Это достигается путем отделения зон, в которых могут находиться любые лица, от зон перрона.

Эффективность

3.2.3 Проектирование перрона должно содействовать обеспечению высокой степени эффективности движения воздушных судов и распределению перронных служб. Свобода перемещения, минимальные расстояния руления и минимальные задержки для воздушных судов, начинающих движение по перрону, - все это является мерами эффективности для любого из указанных типов перронов. Если во время начального этапа планирования аэродрома однозначно могут быть определены места стоянок воздушных судов, используемые средства и службы должны организовываться в фиксированных местах. Должны быть тщательно запланированы линии подачи топлива и гидранты, соединения для подачи сжатого воздуха и системы электроснабжения поскольку очень часто эти системы располагаются под искусственным покрытием перрона. Высокие первоначальные затраты на эти системы будут окупаться за счет увеличения эффективности мест стоянок, что позволяет использовать перрон с большей отдачей. Применение данных мер повышения эффективности будет гарантировать максимальную экономическую отдачу данного перрона.

Геометрические размеры

З.2.4 Планирование и проектирование любого типа перрона зависит от числа вопросов, связанных с геометрическими размерами. Например, длина и ширина отрезка земли, имеющегося в наличии для строительства перрона, может помешать выбрать определенную концепцию планировки перрона. Для новых аэродромов можно будет разработать наиболее эффективную планировку, основанную на характере спроса, и затем установить зону земли, наилучшим образом удовлетворяющую данной концепции. Однако расширение или добавление перронов на существующих аэродромах обычно будет являться менее идеальным вариантом из-за ограничений, накладываемых конфигурацией и размерами имеющихся участков. Общая зона, необходимая для каждого места стоянки, включает зону, необходимую для мест стоянок воздушных судов, а также перронных РД, используемых совместно с другими местами стоянок воздушных судов. Поэтому общая зона, необходимая для строительства перрона, зависит не только от размеров воздушных судов, допустимых расстояний и метода парковки, а также от геометрических размеров полосы руления на места стоянки, других РД, струеотклоняющих щитов, зон, используемых для стоянки обслуживающих транспортных средств, и дорог для движения наземных транспортных средств.

Гибкость

3.2.5 При планировании перронов следует также произвести оценку следующих характеристик гибкости.

Диапазон размеров воздушных судов

3.2.5.1 Количество и размер мест стоянок воздушных судов должно соответствовать количеству и размерам типов воздушных судов, использование которых ожидается на данном перроне. Необходимо достигнуть компромисса при рассмотрении следующих экстремальных положений:

а) использование одного типа стоянок для воздушных судов достаточно большого размера для наибольшего типа воздушных судов; и

b) использование различных размеров мест стоянок, соответствующих типам воздушных судов.

В первом методе весьма неэффективно используются имеющиеся площади, в то время как другой метод обеспечивает низкий уровень оперативной гибкости. Для перронов пассажирских аэровокзалов компромиссным решением для достижения соответствующей гибкости является группирование воздушных судов на два-четыре класса размеров и предоставление мест стоянок для этих общих размеров пропорционально прогнозируемому спросу. Большее количество типоразмеров мест стоянок может использоваться для авиации общего назначения, поскольку это место может арендоваться или заниматься единственным воздушным судном известных размеров.

Возможность расширения

3.2.5.2 Другим ключевым элементом гибкой перронной системы является возможность расширения для удовлетворения перспективных потребностей. Во избежание ограничений в плане наращивания потенциальных возможностей определенной зоны перрона, перрон следует проектировать по модульному принципу для того, чтобы последующие этапы стали неотъемлемым дополнением существующего перрона с минимальными перерывами в текущей деятельности.

Общие характеристики проектирования

3.2.6 Многие из технических требований к проектированию для конструкций поверхностей перрона являются общими для всех типов перронов. Некоторые из этих факторов рассмотрены в следующих пунктах.

Искусственное покрытие

3.2.6.1 Выбор искусственного покрытия зависит от массы воздушного судна, распределения загрузки, характеристик почвы и относительной стоимости имеющихся материалов. Обычно на аэродромах, обслуживающих самые большие коммерческие воздушные суда, где необходима большая прочность и долговечность, используется железобетон. В качестве минимального покрытия на большинстве аэродромов требуется асфальтированное (гудронное) покрытие для удовлетворения требований к прочности, дренажу и стабильности, хотя в некоторых местах удовлетворительно используются перроны, покрытые дерном, и перроны из стабилизированного цементом песка. Обычно железобетон дороже чем асфальт, однако дешевле в обслуживании и обычно долговечнее. Кроме того, бетон относительно мало подвергается воздействию разлившегося топлива для реактивных двигателей, в то время как асфальтовые поверхности портятся, если топливо находится на поверхности даже в течение незначительно короткого периода времени. Эта проблема может быть частично решена с помощью покрытия асфальта специальными изоляционными материалами и регулярной очистки покрытия.

Уклоны искусственных покрытий

3.2.6.2 Уклоны перрона должны быть достаточными для предотвращения сбора воды на поверхности перрона, но должны выдерживаться на уровне, допускаемом требованиями к дренажу. Эффективный дренаж больших перронов с искусственным покрытием при проливных дождях обычно достигается путем устройства крутых уклонов искусственных покрытий и нескольких дренажных труб в данной зоне. Однако на перронах значительный уклон будет создавать проблемы при маневрировании воздушных судов и для транспортных средств, обслуживающих данный перрон. Кроме того, заправка воздушных судов требует практически горизонтальной поверхности для обеспечения соответствующего баланса топливной массы в различных топливных баках воздушного судна. При проектировании уклонов и дренажа следует предусматривать, чтобы пролившееся топливо отводилось от строений и обслуживаемых зон перрона. Для достижения компромисса при удовлетворении требований к дренажу, маневренности и заправки топливом, уклоны перронов следует выдерживать в пределах 0,5 - 1,0 процента в зонах мест стоянок воздушных судов и не более 1,5 процента в других зонах перрона.

Реактивная струя и спутная струя воздушного винта

3.2.6.3 При планировке зон перрона и примыкающих служебных дорог и зданий должно рассматриваться влияние экстремальных температур и воздушных вихрей от реактивных двигателей или двигателей с воздушными винтами. На некоторых аэродромах может возникнуть необходимость в обеспечении большего расстояния между воздушными судами или в возведении струеотклоняющих щитов между местами стоянок с целью исключения этого воздействия. В добавлении 2 приводится более подробный материал по вопросам проектирования.

3.3 ОСНОВНЫЕ СХЕМЫ ПЛАНИРОВКИ ПЕРРОНОВ АЭРОВОКЗАЛА

Общие положения

3.3.1 Тип планировки мест стоянок на перроне аэровокзала, наилучшим образом удовлетворяющий данному аэродрому, является функцией многих взаимосвязанных критериев. Конструкция перрона аэровокзала, естественно, должна полностью соответствовать выбранному проекту аэровокзала, и наоборот. Для сравнения преимуществ и недостатков каждой системы, проанализированной отдельно, следует использовать повторяющийся процесс выбора наилучшей комбинации схемы перрона и конструкции аэровокзала. Объем трафика воздушных судов, пользующихся данным аэровокзалом, является важным фактором при определении схемы планировки перрона для того, чтобы он наиболее эффективным образом соответствовал конкретной конструкции аэровокзала. Кроме того, на аэродроме с явно проявляющимися диспропорциями международных перевозок (прямая связь с другими полетами) или пассажирами, купившими билет в данном пункте, может понадобиться специальный проект системы аэровокзал-перрон для обработки асимметричного пассажиропотока.

Посадка пассажиров

3.3.2 При проектировании схемы перрона необходимо учитывать используемый метод посадки пассажиров. Некоторые методы могут использоваться только в одном или в двух случаях планировки основных мест стоянок.

3.3.2.1 Прямая посадка на более высоком уровне стала возможной благодаря разработке пассажирских трапов, позволяющих пассажирам проходить на борт воздушного судна с верхнего уровня здания аэровокзала без изменения уровня. На рис. 3-1 показаны два типа пассажирских трапов воздушных судов:

а) Стационарный телескопический трап. Короткий телескопический трап, который выступает из здания аэровокзала. Воздушное судно заходит на стоянку носом к аэровокзалу вдоль проекции аэровокзала и останавливается таким образом, чтобы передняя дверь воздушного судна находилась напротив пассажирского трапа. Телескопический трап раздвигается на небольшую величину в направлении воздушного судна, позволяя незначительно изменить разность высоты между высотой главной палубы воздушного судна и полом аэровокзала.

b) Подвижной телескопический трап. Один конец телескопического трапа шарнирно соединен со зданием аэровокзала, другой его конец находится на двухколесной тележке с двигателем. Трап поворачивается в направлении воздушного судна и удлиняется до тех пор, пока он не коснется двери воздушного судна. Тот конец, который сопрягается с воздушным судном, может значительно подниматься или опускаться, давая возможность с помощью данного пассажирского трапа обслуживать воздушные суда с различной высотой палубы.

3.3.2.2 Кроме использования телескопических трапов существуют другие основные методы посадки пассажиров:

а) Подвижной трап. Подвижной трап подкатывается или буксируется к самолету и устанавливается на уровне двери... Пассажиры спускаются по нему на перрон и в автобусе доставляются к аэровокзалу или воздушному судну, а для посадки в воздушное судно пользуются ступеньками.

b) Транспортные средства для доставки пассажиров. Пассажиры садятся в автобус или специально предназначенные средства доставки пассажиров у здания аэровокзала и доставляются на удаленную стоянку воздушных судов. Затем пассажиры могут использовать трапы для посадки в самолет или пересесть на борт воздушного судна, т.е. с того же уровня, что и пол воздушного судна, т.е. путем поднятия самого транспортного средства.

с) Бортовые трапы воздушных судов. Данный метод аналогичен подвижным трапам и может использоваться любыми воздушными судами, оборудованными бортовыми трапами. После остановки экипаж опускает бортовой трап и пассажиры выходят на перрон или доставляются на автобусе от борта воздушного судна до здания аэровокзала.

Концепции перронов пассажирских аэровокзалов

3.3.3 Проектирование перронов пассажирских аэровокзалов непосредственно связано с концепцией пассажирского аэровокзала. Определение концепции пассажирского аэровокзала описано в Руководстве по проектированию аэропортов (Dос 9184), часть 1 «Генеральное планирование». Различные концепции перрона/аэровокзала показаны на рис. 3-2, и основные характеристики каждой концепции с точки зрения перрона кратко излагаются ниже.

Простая концепция

3.3.4 Эта концепция применима к аэропортам с небольшим объемом движения. Как правило, воздушные суда находятся на местах стоянки носовой частью к аэровокзалу или носовой частью в сторону от аэровокзала и заруливают или выруливают с использованием собственной тяги. Следует уделять внимание обеспечению достаточного безопасного расстояния между краем перрона и фасадом аэровокзала, выходящим на летное поле, чтобы уменьшить отрицательное воздействие струи газов двигателей. Если это не сделано, следует поставить ограждение из струеотклоняющих щитов. Расширение перрона можно производить постепенно по мере необходимости, не создавая значительных помех в работе аэропорта.

Линейная концепция

3.3.5 Эту концепцию можно рассматривать как один из этапов развития простой концепции. Воздушные суда можно помещать на места стоянки под углом или параллельно аэровокзалу. Однако схема расположения воздушных судов на местах стоянки носовой частью к аэровокзалу при выруливании способом выталкивания с минимальным безопасным расстоянием между краем перрона и аэровокзалом в данной концепции применяется все чаще, поскольку она обеспечивает более эффективное использование площади перрона, обработку воздушных судов и обслуживание пассажиров. Расположение носовой частью к аэровокзалу обеспечивает относительно легкое и простое маневрирование воздушного судна, заруливающего к посадочному выходу. Выталкивание создает большие помехи на перроне у соседних посадочных выходов. Однако для этого нужны тягачи и опытные водители. В аэропортах с большой интенсивностью движения могут понадобиться двойные перронные РД, чтобы уменьшить затор на РД во время выталкивания воздушных судов. Коридор между краем перрона и фасадом аэровокзала можно использовать для движения обслуживающих перрон транспортных средств, а площадь вокруг носовой части находящегося на стоянке воздушного судна - для размещения оборудования, предназначенного для наземного обслуживания. Если с самого начала глубина перрона планируется таким образом, чтобы он вмещал самый длинный фюзеляж, то следует иметь в виду, что эта линейная концепция обеспечивает такую же гибкость и способность к расширению, как и простая концепция и почти как концепция открытого перрона.

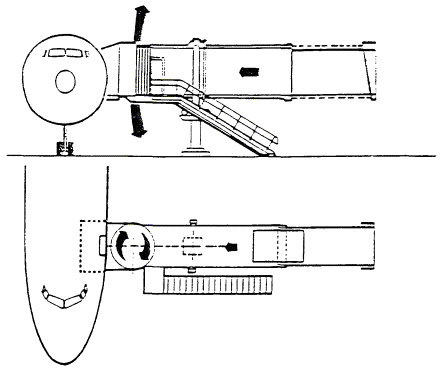

а) Стационарный телескопический трап

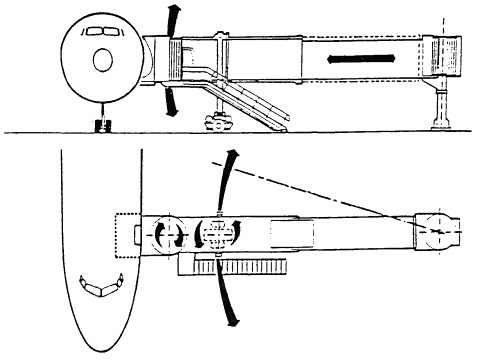

b) Подвижной телескопический трап

Рис. 3-1. Пассажирские телескопические трапы

Концепция посадочных галерей (полуостровная концепция)

3.3.6 Как показано на рис. 3-2, существует несколько вариантов этой концепции в соответствии с формой посадочных галерей. Воздушные суда могут находиться на стоянке у посадочных выходов с обеих сторон галереи под углом, параллельно или перпендикулярно (носовой частью к аэровокзалу). При наличии только одной посадочной галереи в контролируемой части аэропорта сохраняется преимущественно линейная концепция, за исключением ограниченной возможности постепенного расширения. Если имеется две или несколько посадочных галерей, между ними следует предусмотреть соответствующее пространство. Если каждая посадочная галерея обеспечит большое число посадочных выходов, то для предотвращения столкновений между воздушными судами, заруливающими к посадочным выходам или выруливающими от них, между посадочными галереями могут потребоваться двойные РД. Важно предусмотреть достаточное дополнительное пространство между двумя или несколькими посадочными галереями для размещения в будущем более крупных воздушных судов.

Островная концепция

3.3.7 Островная концепция предусматривает наличие отдельного от аэровокзала сооружения, окруженного местами стоянки воздушных судов у посадочных выходов. Как правило, доступ пассажиров из аэровокзала в островное сооружение обеспечивается по подземному или надземному переходам; это делается с целью лучшего использования пространства перронов, но иногда доступ осуществляется по поверхности. В зависимости от формы островного сооружения воздушные суда становятся на стоянку в радиальном направлении, параллельно или каким-либо другим образом вокруг этого сооружения. Если воздушные суда находятся на стоянке в радиальном направлении, что бывает чаще всего, то выталкивание происходит легче, однако при этом требуется большая площадь перрона. При расположении воздушных судов на местах стоянки в форме клина появляется необходимость не только в выполнении неудобных крутых поворотов во время заруливания к одному из посадочных выходов, но и в решении проблем по ликвидации заторов при движении транспортных средств с оборудованием для наземного обслуживания вокруг островного сооружения. Недостатком этой концепции является трудность постепенного расширения, что означает, что потребуется строительство совершенно нового островного сооружения при возникновении необходимости в дополнительных выходах.

Концепция (открытого) перрона для транспортных средств

3.3.8 Данную концепцию можно определить как концепцию открытого или удаленного перрона или концепцию транспортных средств. Поскольку перроны в конечном счете предназначены для воздушных судов, т.е. должны находиться близко к ВПП и быть удаленными от других сооружений, данная концепция будет предоставлять некоторые преимущества для обслуживания воздушных судов, такие как более укороченные общие расстояния руления, простое самоманеврирование, достаточная гибкость и возможность расширения перронов и т.д. Однако при этом требуется доставка пассажиров, багажа и груза на значительно большее расстояние с помощью транспортных средств (подвижных посадочных галерей/автобусов) и погрузочных тележек от здания аэровокзала и к нему, что может создавать проблемы, связанные с перегруженностью движения в контролируемой зоне аэропорта.

Смешанная концепция

3.3.9 Смешанная концепция означает комбинацию как минимум двух из вышеупомянутых концепций. Довольно часто для того, чтобы справиться с перевозками в периоды пиковых нагрузок, концепция транспортных средств комбинируется с одной из других концепций. Место стоянки воздушных судов, расположенное далеко от аэровокзала, часто называется удаленным перроном или удаленным местом стоянки.

3.4 РАЗМЕР ПЕРРОНОВ

Общие положения

3.4.1 Размер зоны, необходимой для конкретной планировки перрона, зависит от следующих факторов:

а) размера и характеристик маневренности воздушных судов, использующих данный перрон;

b) объема движения на данном перроне;

с) требований к безопасным расстояниям;

d) типов заруливания на места стоянок воздушных судов и выруливания с них;

е) основной планировки аэровокзала или другого использования аэропорта (см. 3.3);

f) требований к наземному обслуживанию воздушных судов; и

g) РД и служебных дорог.

Размер воздушного судна

3.4.2 Перед началом детального проектирования перрона необходимо знать размер и характеристики маневренности воздушных судов, использование которых планируется на данном перроне. На рис. 3-3 приведены размеры, необходимые для расчета размеров мест стоянки воздушных судов, а в таблице 3-1 приведены значения для нескольких типов воздушных судов. Общие размеры воздушного судна, например, общая длина (L) и размах крыла (S) могут использоваться в качестве отправных точек при установлении требования к общей зоне перрона для данного аэродрома. Все другие зоны, необходимые для обеспечения безопасного расстояния, руления, обслуживания и т.д., должны определяться исходя из данной основной проекции воздушного судна. Характеристики маневренности воздушного судна являются функцией радиуса поворота (R), который в свою очередь зависит от центра вращения воздушного судна. Центром вращения является точка, вокруг которой воздушное судно вращается при выполнении поворота. Данная точка располагается на осевой линии основного шасси на различных расстояниях от осевой линии фюзеляжа в зависимости от величины угла поворота носового колеса, используемого при выполнении поворота. Значения, указанные в таблице 3-1 для радиусов поворотов, получены из указанных значений угла поворота носового колеса. В большинстве случаев значения радиусов поворота замеряются от центра вращения до законцовки крыла; однако для некоторых воздушных судов носовые законцовки горизонтальных стабилизаторов являются критическими точками.

Рис. 3-2. Концепции перронов пассажирских аэровокзалов

Объем движения

3.4.3 Количество и размер мест стоянок воздушных судов, необходимых для любого типа перрона, могут определяться исходя из прогнозов движения воздушных судов на данном аэродроме. Прогноз деятельности на перроне должен уменьшаться до соответствующего спроса на период планирования для данного типа перрона. Нет необходимости проектировать перрон, исходя из исключительных периодов максимальной активности, однако он должен обеспечивать обработку потока в максимальный период деятельности с минимальными задержками. Например, количество мест стоянок воздушных судов рядом с пассажирским аэровокзалом должно соответствовать объему обработки пассажиров в часы пик для усредненных значений в течение одного дня в месяц максимальных перевозок. Период максимального количестве грузовых воздушных судов значительно превышает один час, но менее одного дня; поэтому грузовой перрон должен обрабатывать среднее количество воздушных судов в день в месяцы наибольшей активности. Другие типы перронов должны иметь достаточно мест стоянок для обработки их при соответствующих пиковых периодах активности. Кроме того, планирование перронов следует подразделить на несколько этапов с целью сведения к минимуму капитальные затраты за короткий период. Затем следует добавить зоны перрона, необходимые для удовлетворения возрастающего спроса.

Рис. 3-3. Размеры для определения параметров места стоянки воздушного судна

Таблица 3-1. Размеры некоторых воздушных судов

Тип воздушного судна

Длина (м)

Размах крыла (м)

Угол поворота носового колеса

Радиус поворота (м)

А-300В-В2

46,70

44,80

50°

38,80а

В-727-100

40,59

32,92

75°

21,90с

В-727-200

46,68

32,92

75°

25,00с

В-737-100

28,65

28,35

70°

18,40а

В-737-200

30,58

28,35

70°

18,70а

В-747

70,40

59,64

60°

60,20а

В-744-400

70,67

64,90





В-757

47,32

37,95

60°

27,90а

В-767

48,51

47,63

60°

36,00а

ВАС 111-400

28,50

27,00

65°

21,30а

«Каравелла»

36,70

34,30

45°

29,00а

«Конкорд»

62,10

25,50

50°

30,10с

DС-8-40/50

45,95

43,41

70°

29,20а

DС-8-61/63

57,12

43,41/45,2

70°

32,70с

DС-9-10/20

31,82

27,25/28,5

75°

17,80с

DС-9-30

36,36

28,44

75°

20,40с

DС-9-40

38,28

28,44

75°

21,40с

DС-9-50

40,72

28,45

75°

22,50с

DС-9-80

45,02

32,85

75°

25,10b

DС-10-10

55,55

47,35

65°

35,60а

DС-10-30

55,35

50,39

65°

37,30а

DС-10-40

55,54

50,39

65°

36,00а

L-1011

54,15

47,34

60°

35,59а

«Виккерс Вискаунт 800»

26,10

18,60

50°

21,60а

а До законцовок крыла

b До носа

с До хвоста

Требования к безопасным расстояниям

3.4.4 Место стоянок должно обеспечивать следующие минимальные безопасные расстояния между воздушными судами, использующими данное место стоянки, и расположенными рядом зданиями или другими неподвижными объектами.

Кодовая буква

Безопасное расстояние (м)

А

3,0

В

3,0

С

4,5

D

7,5

Е

7,5

Безопасные расстояния для кодовых букв D и Е могут быть уменьшены для следующих случаев (для воздушных судов, обращенных носовой частью к аэровокзалу, выталкивание воздушных судов хвостом вперед):

а) между аэровокзалом (включая любой телескопический трап) и носовой частью воздушного судна; и

b) над любой частью стоянки воздушного судна, обеспеченной наведением по азимуту с помощью системы визуального управления стыковкой.

Эти значения минимальных расстояний, при необходимости, по усмотрению планировщиков аэропорта, могут быть увеличены для обеспечения безопасной эксплуатации на перроне. Расположение полос руления воздушных судов на стоянку и перронных РД должно обеспечивать безопасное расстояние между осевой линией этих РД и воздушным судном на стоянке не меньше приведенных ниже значений:

Кодовая буква

Минимальные разделительные расстояния

Осевая линия полосы руления воздушного судна на стоянку, объект (м)

Осевая линия перронной РД, объект (м)

А

12,0

16,25

В

16,5

21,5

С

24,5

26,0

D

36,0

40,5

Е

42,5

47,5

Типы заруливания на места стоянок воздушных судов и выруливания с них

3.4.5 Существует несколько методов, используемых воздушными судами для входа на места стоянок воздушных судов и покидания их: воздушное судно может занимать и покидать место стоянок на собственной тяге; оно может буксироваться на место стоянки и с него; оно может занимать место стоянки на собственной тяге, а покидать его с помощью буксировки. Однако при рассмотрении требований к размерам перрона различные методы могут быть разделены на категории либо как выполняющие маневр самостоятельно, либо с помощью тягача.

3.4.5.1 Маневрирование на собственной тяге. Под данным термином подразумевается методика, с помощью которой воздушное судно занимает и покидает место стоянки воздушных судов с помощью собственной тяги, то есть без помощи тягача на любом этапе маневрирования. На рис. 3-4 а), b) и с) показана зона, необходимая для маневрирования воздушного судна на место стоянки и с него под углом к зданию аэровокзала при стоянке хвостом к РД, носом к РД и при параллельной стоянке соответственно. Обычное маневрирование при рулении на место стоянок воздушных судов, которое находится рядом со зданием аэровокзала или галереей, или уход с него, требует выполнения разворота на 180°, как это показано на рис. 3-4 а) и b). Радиус данного разворота и геометрические размеры воздушного судна являются факторами, которые определяют размеры места стоянки воздушных судов. Данный метод парковки требует большей зоны искусственного покрытия, чем методы, выполнение которых обеспечивается с помощью тягача, однако для его выполнения не требуется оборудование и персонал, которые необходимы для выполнения маневров с помощью тягача. Эти методы широко распространены в аэропортах с небольшим объемом движения. На рис. 3-4 с) приводятся размеры места стоянки для маневрирования воздушного судна на собственной тяге, которое возможно при угле, позволяющем воздушному судну свободно маневрировать на место стоянки при наличии на соседних местах уже стоящих воздушных судов. Хотя такая постановка на стоянку обеспечивает самый удобный метод маневрирования воздушного судна при заруливании и выруливании, она требует наличия самого большого перрона. Также имеется определенный опыт выполнения заруливания на место стоянки и покидания его с помощью силовой установки для того, чтобы исключить необходимость в тягаче и дополнительном перроне. Однако этот вариант все еще находится в стадии эксперимента, и в настоящее время его не следует рассматривать в качестве инструктивного указания по планированию перрона.

3.4.5.2 Маневрирование с помощью тягача. Данный термин применяется к любому методу заруливания на место стоянки и выруливания с него, для которого используется тягач и водило. На большинстве самых крупных аэродромов мира используются различные вариации метода маневрирования с помощью тягача. Наиболее общим методом является метод самозаруливания и выталкивания, однако воздушное судно может также втягиваться и буксироваться другими способами. Использование тягачей позволяет обеспечить более близкое расположение воздушных судов на местах стоянок, уменьшая тем самым как размеры перрона, так и аэровокзала, необходимые для обработки большого объема запаркованных рядом с аэровокзалом воздушных судов. Там, где утвержден метод парковки «заруливание-выталкивание», воздушные суда обычно занимают место стоянки носом вперед с помощью собственной силовой установки и останавливаются в положении носом к аэровокзалу. На рис. 3-4 d) указана зона, необходимая для воздушных судов, которые заруливают и выталкиваются перпендикулярно зданию аэровокзала. Естественно, данный метод позволяет более эффективно использовать перрон, чем метод маневрирования с помощью собственной тяги. Этот простейший маневр может выполняться, не создавая чрезмерных проблем, вызванных влиянием реактивной струи на персонал и оборудование, находящиеся на перроне, или на здание аэровокзала. Использование данной процедуры также уменьшает потребность в наличии струеотклоняющих щитов или исключает ее полностью. Обычно в данном случае предусматривается система наведения, позволяющая пилотам устанавливать воздушные суда точно у выходов (входов). Маневр вылета является более сложным, и обычно воздушное судно выталкивается тягачом хвостом вперед на РД и одновременно разворачивается на 90°. Обычно выталкивание хвостом вперед осуществляется с неработающими двигателями. В среднем эта операция занимает 3 - 4 минуты от начала до момента, когда тягач отцепляется и воздушное судно начинает движение на собственной тяге. Маневр выталкивания требует опыта и практических навыков со стороны водителя для того, чтобы избежать чрезмерного выворачивания носового колеса и обеспечивать движение воздушного судна, и одновременно контролировать выдерживание направления на скользком покрытии из-за уменьшенного сцепления.

3.4.5.3 Расстояние между местами стоянок. Для расчета требуемого расстояния между воздушными судами в ряде справочных материалов разработана общая формула. Самым простейшим является случай, когда воздушное судно располагается перпендикулярно зданию аэровокзала и выталкивается назад по прямой. Как указано на рис. 3-4 d), минимальное расстояние между местами стоянок (D) равно размаху крыла (S) плюс требуемое безопасное расстояние (С).

3.4.5.4 Для других методов заруливания на место стоянки и выруливания с него или для других углов установки воздушного судна на месте стоянки, геометрический расчет является более сложным и требует проведения подробного анализа с целью определения расстояний между местами стоянок. Для определения радиуса законцовки крыла и эксплуатационных характеристик воздушных судов, для которых, как ожидается, будут использоваться более сложные методы маневрирования, следует использовать технические данные изготовителей.

Наземное обслуживание воздушных судов

3.4.6 Обслуживание пассажирских воздушных судов, которое обеспечивается во время нахождения воздушного судна на месте стоянки, включает обслуживание кабины экипажа, туалета, бортовой кухни, обработку багажа, заправку питьевой водой, заправку топливом, кондиционирование, заправку кислородом, зарядку аккумуляторов, заправку воздухом для запуска и буксировку воздушного судна. Для выполнения большинства из этих операций необходимы транспортные средства и (или) оборудование или конкретные установки для проведения данных типов обслуживания. На рис. 3-5 приведено типовое размещение средств наземного обслуживания воздушных судов среднего размера. Зона, находящаяся справа от носового колеса воздушного судна, часто используется в качестве вспомогательной зоны обслуживания для размещения транспортных средств и оборудования при установке воздушного судна носом к зданию аэровокзала с последующим выталкиванием.

Рис. 3-4. Безопасная зона, необходимая для заруливания на место стоянки у здания аэровокзала и выруливания с него

Рис. 3-5. Типовое размещение средств наземного обслуживания

Рулежные дорожки и служебные дороги

Общие положения

3.4.7 Общая зона, необходимая для перрона, включает не только отдельные места стоянок воздушных судов, но также и зону, необходимую для перронных РД, полос руления воздушных судов на стоянке и служебные дороги, необходимые для подъема к местам стоянок воздушных судов и обеспечения необходимого технического обслуживания. Расположение этих средств будет зависеть от конструкции аэровокзала, схем РД и расположения служб за пределами перрона, как, например, цехов бортпитания, топливохранилищ и т.д.

Перронные рулежные дорожки

3.4.8 В главе 1 данного руководства приводятся определения перронных рулежных дорожек и полос руления воздушных судов на стоянке, а также их пересечение с местами стоянок воздушных судов. Полоса руления воздушного судна на стоянке является ответвлением перронных рулежных дорожек, которые в свою очередь обычно располагаются на краю перронного покрытия.

Служебные дороги

3.4.9 В главе 4 настоящего руководства рассматривается необходимость в служебных дорогах и их расположение. Участки, необходимые для прокладки служе6ных дорог, должны рассматриваться в процессе разработки общей планировки перрона. Обычно они располагаются либо рядом со зданием аэровокзала, либо параллельно ему или с открытой стороны мест стоянок воздушных судов, параллельно полосе руления воздушных судов на стоянке. Требуемая ширина будет зависеть от предполагаемого уровня движения воздушных судов и с учетом возможности разработки системы дорог с односторонним движением. Если служебная дорога располагается рядом со зданием аэровокзала, то должно обеспечиваться соответствующее безопасное расстояние под посадочными трапами для самых больших транспортных средств, использование которых предполагается на данной дороге. Если служебная дорога не примыкает к зданию аэровокзала, трудности, связанные с необходимостью предусматривания достаточного просвета под посадочными трапами устраняются, однако возникает проблема возможного столкновения транспортного средства с воздушным судном. При общем планировании перрона следует также принимать во внимание зоны маневрирования и хранения наземного оборудования.

3.5 УПРАВЛЕНИЕ НА ПЕРРОНЕ

В части 4 «Визуальные средства» «Руководства по проектированию аэродромов» (Dос 9157) рассматриваются преимущества маркировки и освещения перрона, и, в частности, управление на местах стоянок воздушных судов. Задачей управления на местах стоянок воздушных судов является обеспечение безопасного маневрирования воздушных судов на местах стоянок воздушных судов и точное размещение воздушного судна. Обычно при хорошей видимости использование линий, нанесенных краской, а, при необходимости, сигнальщиков обеспечивает безопасное и точное движение. Для полетов в ночное время в зоне перрона следует устанавливать прожекторы, а там, где видимость хуже, следует устанавливать огни осевой линии искусственного покрытия. Предполагается, что определенные преимущества можно получить от использования системы визуального управления стыковкой с телескопическим трапом.

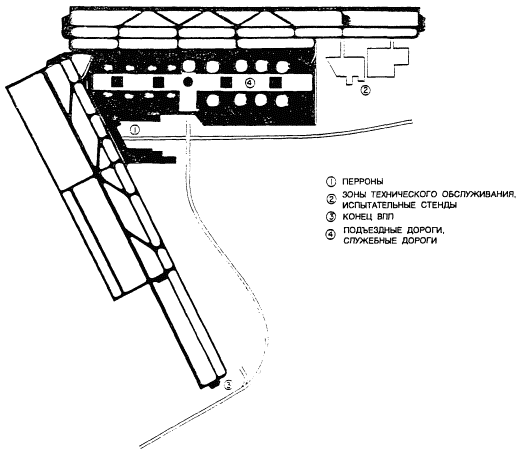

Глава 4. РАЗДЕЛЕНИЕ ПОТОКОВ ДВИЖЕНИЯ НА РАБОЧЕЙ ПЛОЩАДИ

4.1 НЕОБХОДИМОСТЬ В РАЗДЕЛЕНИИ ПОТОКОВ ДВИЖЕНИЯ

4.1.1 Потенциальная возможность пересечения линий движения воздушных судов и наземных транспортных средств имеет место на ВПП, рулежных дорожках и перроне, которые составляют рабочую площадь. Количество пересечений может быть сведено к минимуму на этапе планирования аэродромных средств путем разделения потоков воздушных судов и наземного транспорта. Разделенный соответствующим образом поток позволит свести к минимуму возможность столкновения наземных транспортных средств с воздушными судами и обеспечит максимальную эффективность движения воздушных судов. Такие пересечения, которые являются неизбежными, следует планировать в отношении заранее установленных зон путем использования установленных процедур.

4.1.2 Для обеспечения обслуживания воздушных судов, обслуживания аэродрома и проведения строительных работ, а также для обеспечения действий в аварийной обстановке существует необходимость в некоторых наземных транспортных средствах в зонах движения. Однако из-за различных физических характеристик аэродромов невозможно установить какие-либо критерии для обеспечения разделения потоков. Однако существует ряд мер, которые могут быть использованы для уменьшения количества случаев пересечения линий пути воздушных судов и наземных транспортных средств.

4.2 ДЕЯТЕЛЬНОСТЬ, ОБУСЛАВЛИВАЮЩАЯ ВЗАИМОДЕЙСТВИЕ ВОЗДУШНЫХ СУДОВ И НАЗЕМНЫХ ТРАНСПОРТНЫХ СРЕДСТВ

4.2.1 Большинство случаев взаимодействия воздушных судов и наземных транспортных средств имеет место в зонах перрона. Ниже приведены операции по обслуживанию воздушных судов, выполняемые на перроне, для осуществления которых могут использоваться наземные транспортные средства и которые следует принимать во внимание при планировании разделения потоков движения на перроне:

а) посадка и высадка пассажиров;

b) погрузка и выгрузка багажа;

с) погрузка и выгрузка груза и/или почты;

d) обслуживание бортовой кухни;

е) обслуживание туалетов;

f) заправка топливом;

g) подводка сжатого воздуха для запуска двигателя;

h) технические обслуживание воздушных судов; и

i) электропитание и кондиционирование (если они не обеспечиваются вспомогательными энергоустановками воздушных судов).

Кроме того, следует предусмотреть место для аварийных и спасательных транспортных средств в зонах перрона.

4.2.2 Деятельность наземных транспортных средств, которая осуществляется на рабочей площади за пределами перронов, включает следующие виды работ:

а) Действия в аварийных ситуациях. Спасательное и противопожарное оборудование, которое может потребоваться в любой точке аэродроме или в зонах захода на посадку на ВПП.

b) Действия по обеспечению безопасности. Небольшие транспортные средства, используемые для патрулирования ограждения и зон, закрытых для доступа посторонних лиц.

с) Техническое обслуживание и строительство аэродромов. Ремонт искусственных покрытий, навигационных средств и светотехнического оборудования, выкашивание травы, удаление снега/льда и т.д.

4.3 МЕТОДЫ ОБЕСПЕЧЕНИЯ РАЗДЕЛЕНИЯ

4.3.1 В приведенных ниже пунктах изложен ряд общих концепций обеспечения разделения потоков движения. В частности, для зон перрона степень достигаемого разделения в значительной мере зависит от имеющегося пространства. Чем больше имеется пространства для определенного количества мест стоянок воздушных судов, тем легче разделить движение воздушных судов. Обычно, исходя из экономических соображений, перроны редко проектируются с учетом дополнительной зоны и, в любом случае, при увеличении движения воздушных судов обычно используются зарезервированные зоны перрона. Необходимый уровень разделения зависит от размеров и других характеристик воздушных судов (например, размах крыла, маневренность и действие реактивной струи), а также от характера движения наземных транспортных средств. Кроме того, при планировании аэродрома, для определения перспективных требований к движению наземных транспортных средств, следует проконсультироваться с эксплуатантами воздушных судов.

Исключение

4.3.2 Хотя проектирование аэродромных средств может значительно облегчить проблему пересечения траекторий движения воздушных судов и наземных транспортных средств, тем не менее самым важным является тот факт, что эксплуатанты воздушных судов должны помнить о необходимости обеспечения минимального объема движения спецавтотранспорта. Все наземные транспортные средства, деятельность которых не требует перемещения на рабочей площади, должны быть исключены. Данный метод также соответствует основным мерам обеспечения безопасности на аэродроме. Система дорог вне аэродрома должна быть запроектирована таким образом, чтобы общественный транспорт имел доступ ко всем общественным зонам аэродрома без пересечения рабочей площади. Следует также принять меры, чтобы исключить доступ посторонних общественных транспортных средств на рабочую площадь. Для этого предусматриваются заборы, ворота и другие средства безопасности, необходимые для обеспечения контролируемого доступа.

Служебные дороги для наземных транспортных средств

4.3.3 Дороги, расположенные в контролируемой зоне и предназначенные для спецавтотранспорта, могут устранить или в значительной степени снизить необходимость использования этим транспортом ВПП и РД. Эти дороги следует спланировать таким образом, чтобы спецавтотранспорт имел возможность объезжать хотя бы критические, с точки зрения плотности движения, участки рабочей площади. В качестве таких дорог могут использоваться, например, рабочие дороги, расположенные по периметру аэродрома и обеспечивающие доступ к навигационным средствам, временные дороги, предназначенные для строительства машин, или дороги, расположенные на рабочей площади аэродрома, которые соединяют здание аэровокзала с перроном и предназначены для проезда автомашин, принадлежащих авиакомпаниям, багажных автопоездов и т.д. В тех случаях, когда аэровокзалы оборудованы телескопическими трапами, некоторые дороги, расположенные в пределах контролируемой зоны, могут (по некоторым проектам) проходить под неподвижной частью телескопического трапа. На рис. 4-1 приводятся примеры расположения транспортных проездов, используемых на перроне.

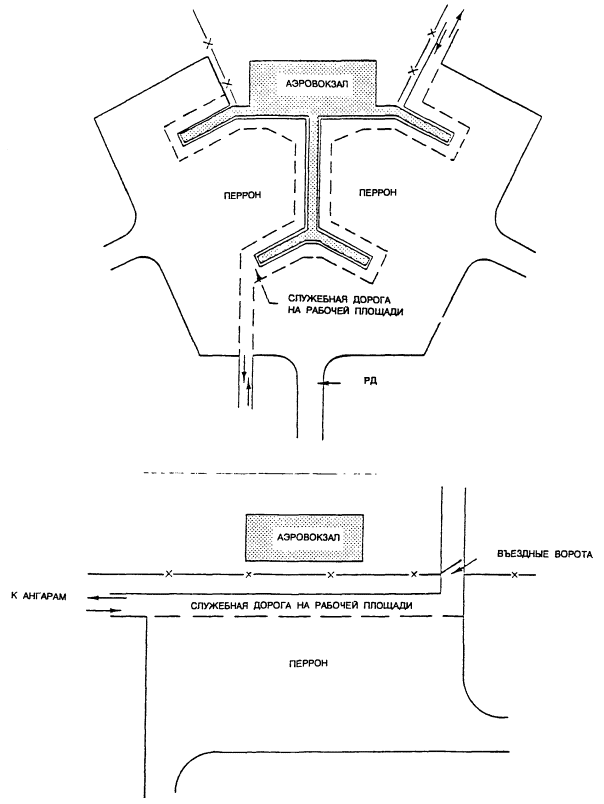

Рис. 4-1. Примеры расположения служебных дорог в контролируемой зоне

Ниже приведены некоторые общие вопросы планирования дорог:

а) при планировании служебных дорог в контролируемой зоне необходимо принять все меры к тому, чтобы они не пересекали ВПП и РД. В некоторых аэропортах с высокой плотностью движения во избежание подобных пересечений под ВПП и РД сооружены туннели;

b) при планировании схемы дорог аэродрома следует учитывать необходимость обеспечения экстренного доступа аварийно-спасательных и противопожарных транспортных средств к различным зонам аэродрома и, в частности, к зонам захода на посадку на расстоянии до 1000 м от порога ВПП или, по крайней мере, в пределах границы аэродрома;

с) служебные дороги к навигационным средствам следует планировать таким образом, чтобы в минимальной степени создавать помехи в работе этих средств. Когда подъездной путь неизбежно пересекает зону захода на посадку, он должен проходить таким образом, чтобы двигающийся по нему спецавтотранспорт не создавал препятствий для выполнения взлетно-посадочных операций;

d) система служебных дорог, располагаемых в контролируемой зоне, должна также проектироваться с учетом местных требований к обеспечению безопасности. Таким образом, необходимо иметь ограниченное число пунктов доступа к этим дорогам. Если движение спецавтотранспорта будет мешать движению воздушных судов по ВПП и РД, соответствующий аэродромный диспетчерский орган должен обеспечить координацию движения спецавтотранспорта. Как правило, управление осуществляется с помощью двусторонней радиосвязи, хотя при незначительной плотности движения на аэродроме могут использоваться также визуальные сигналы, например, сигнальные фонари. Для упрощения регулирования на пересечениях также могут использоваться указательные знаки или сигналы.

Стационарные средства обслуживания

4.3.4 Создание стационарных установок на перронах или в зданиях аэровокзала, примыкающих к стоянкам воздушных судов, исключает потребность в некоторых видах спецавтотранспорта. Например, наличие систем топливозаправочных гидрантов, подводов сжатого воздуха, стационарных источников энергоснабжения, дренажных отводов, гидрантов с питьевой водой, подводов кондиционированного воздуха и штепсельных розеток телефонной связи рядом со стоянкой воздушных судов значительно сократит потребность в оборудовании и автомашинах, необходимых для их обслуживания. Телескопические трапы для обеспечения посадки и высадки пассажиров также можно рассматривать в качестве стационарных средств обслуживания, поскольку они исключают потребность в посадочном оборудовании и пассажирам не нужно передвигаться по перрону (будь то пешком или в специальных пассажирских автовагонах). Кроме этого, телескопические трапы обычно позволяют создавать стационарные установки, предназначенные для выполнения некоторых операций по обслуживанию воздушных судов. Некоторыми недостатками стационарных средств обслуживания являются высокая стоимость их сооружения и недостаточная гибкость использования для различных типов воздушных судов. Однако, если на этапе планирования тщательно продумать вопрос о размещении и количестве этих средств, можно добиться необходимой гибкости. Требования современных воздушных судов к энергоснабжению различны, что затрудняет установку стационарных источников энергоснабжения; однако в области конструирования воздушных судов наметилась тенденция к дальнейшей стандартизации требований к электроснабжению. Вопросы планирования стационарных средств обслуживания рассматриваются в части 1 «Генеральное планирование» Руководства по проектированию аэропортов (Dос 9184).

Маркировка

4.3.5 Для облегчения разделения потоков движения на перронах следует использовать маркировку, нанесенную краской. Маркировка может служить ориентиром, помогающим пилотам быстро и безопасно маневрировать на перронах. Другие виды маркировки используются для обозначения границ зоны безопасности в местах размещения оборудования на перронах, например, линии, обозначающие границы безопасного удаления законцовок крыльев, а другие виды маркировки используются для обозначения путей движения спецавтотранспорта, пассажиров или персонала по перрону. Для того чтобы отличить одни линии от других, следует применять краску различных цветов.

Добавление 1. ПРОЕКТИРОВАНИЕ УШИРЕНИЙ

1. ТЕРМИНОЛОГИЯ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

1.1 Общие положения

Ниже дается описание терминов и условных обозначений, используемых в данном добавлении. Для данного добавления принято считать, что руление воздушного судна осуществляется по горизонтальному покрытию.

1.2 Термины, относящиеся к воздушному судну

(см. рис. А1-1):

Базисная длина (d). Расстояние между базисной точкой воздушного судна и осевой линией главного шасси.

Базисная точка воздушного судна (S). Точка на продольной оси воздушного судна, которая перемещается по указательной линии на земле. Базисная точка располагается на вертикальной прямой под кабиной пилота.

Колея главного шасси (Т). Расстояние между внешними колесами главного шасси воздушного судна, включая ширину колес.

Осевая линия главного шасси. Линия, проведенная из центра поворота перпендикулярно продольной оси воздушного судна.

Угол поворота (β). Угол, образуемый касательной к указательной линии и продольной осью воздушного судна.

Угол поворота управляемого носового колеса. Угол, образуемый продольной осью воздушного судна и линией направления носового колеса.

Центр главного шасси (U). Точка пересечения продольной оси воздушного судна с осевой линией главного шасси.

Центр поворота (Р). Постоянно существующий центр, вокруг которого разворачивается воздушное судно.

1.3 Термины, относящиеся к планировке РД и уширений

(см. рис. А1-2)

Указательная линия. Линия на поверхности покрытия, нанесенная посредством маркировочных знаков и/или огней, по которой должна следовать базисная точка самолета при рулении.

Центр указательной линии (О). Центр кривизны указательной линии в точке S.

Смещение главного шасси (λ). Расстояние между центром главного шасси (U) и указательной линией, измеренное под прямым углом к последней.

1.4 Глоссарий условных обозначений

При описании пути прохождения центра главного шасси, а также схемы уширений используются следующие условные обозначения (см. рис. А1-1 и А1-2):

d - базисная длина воздушного судна

М - минимальная величина безопасного удаления внешних колес главного шасси от кромки покрытия

О - центр кривизны указательной линии в точке S

P - центр поворота

r - радиус дуги уширения

R - радиус кривизны указательной линии в точке S

S - базисная точка воздушного судна

Т - колея главного шасси

U - центр главного шасси

α - угол между радиальной линией OU и касательной к траектории центра главного шасси в точке U

β - угол поворота

λ - смещение главного шасси

e и θ - полярные координаты точки [(S) или (U) в зависимости от потребности]

Рис. А1-1. Термины и условные обозначения, относящиеся к воздушному судну

2. ОПРЕДЕЛЕНИЕ ТРАЕКТОРИИ ДВИЖЕНИЯ ГЛАВНОГО ШАССИ РУЛЯЩЕГО ВОЗДУШНОГО СУДНА

2.1 Определение траектории путем расчетов

Общие положения

2.1.1 Обычно соединение или пересечение РД с ВПП, перронами и другими РД осуществляется посредством дуги окружности (рис. А1-2В). Поэтому приведенные ниже расчеты основываются исключительно на этом предположении. Однако приведенный ниже расчет дает скорее общее представление, нежели служит примером, которому необходимо строго следовать при изучении уширений. Этот расчет используется также для определения движения воздушного судна, выруливающего с места стоянки на перроне или маневрирующего на площадке ожидания.

Базисная точка (S) следует по дуге окружности

Геометрическое место точек центра главного шасси (U)

2.1.2 При условии вышеуказанного упрощающего предположения базисная точка воздушного судна (S) при повороте следует по дуге окружности с центром О и радиусом R. Для описания процесса движения рулящего воздушного судна необходимо обратиться к системе координат. Допустим ОХ является базисной линией, e и θ - полярные координаты U (см. рис. А1-3). При движении прямая линия US остается касательной к геометрическому месту точек U в точке U. На основании этого получаем дифференциальное уравнение для геометрического места точек U.

                                                              (1)

e можно выразить как функцию d, R и α следующим образом:

                                        (2)

Примечание. Знак должен быть положительным (+), если α > π/2 и отрицательным (-), если α < π/2.

Выделение переменных позволяет записать дифференциальное уравнение (1) следующим образом:

                                           (3)

Интегрированная формула (3) дает двуединую взаимосвязь между θU и α при первоначально заданных условиях.

                                        (4)

2.1.3 Особый случай: R = d. В частном случае, где R = d, интеграция только облегчается (см. рис. А1-3В). Действительно, если R, радиус кривизны указательной линии равен d, базисная длина воздушного судна будет:

и, принимая первоначальные условия θo = О, αo = О и еo = 2d

θU = tg α - α                                                             (5)

углы выражаются в радианах. Полярный угол базисной точки (S) равен в этом случае:

θS = tg α                                                                   (6)

соответствующий угол поворота равен:

β = 2α - π/2                                                               (7)

а смещение главного шасси можно вычислить по следующей формуле:

λ = d(2cos α - 1)                                                          (8)

Кривые для этого частного случая показаны на рис. А1-4. Порядок применения объясняется в п. 2.2.

Примечание. На рисунке показано:

а) расположение осевой линии РД

b) два уширения, каждое из которых состоит из дуги окружности и двух касательных

с) кабина пилота следует по осевой линии РД

В. Термины

Рис. А1-2. Термины и условные обозначения, используемые при проектировании РД и уширений

Рис. А1-3. Анализ траектории центра главного шасси

2.1.4 Общий случай: Rd. Если R не равно d, уравнение (4) можно вычислить лишь путем решения эллиптического интеграла. Такое вычисление требует проведения весьма значительных расчетов, которые нет никакого смысла производить для проектирования уширения, даже при наличии ЭВМ. Другой метод, основанный на аппроксимации, который изложен в п. 2.1.5, не требует слишком трудоемких расчетов, однако позволяет проектировать уширения с достаточной степенью точности.

2.1.5 Если известна величина угла поворота (β) в любой точке траектории базисной точки воздушного судна (S), можно легко определить геометрическое место точек центра главного шасси (U) и затем вычислить траекторию главного шасси при повороте. Предположим, точка О является центром указательной линии, а R - ее радиусом. Предположим, что угол поворота (β) остается постоянным, тогда центром поворота воздушного судна на данный момент будет Р, а не О. Следовательно, на коротком отрезке руления базисная точка отклонится от указательной линии и образует дугу, стягивающую меньший угол, равный

                                                          (9)

где d является базисной длиной воздушного судна;

R и θS представляют собой полярные координаты точки S по отношению к базисной линии ОХ.

В качестве первого приближения можно принять, что, когда базисная точка (S) следует по указательной линии, изменение угла поворота составляет:

                                               (10)

При этом условии возникает следующая двуединая взаимосвязь между θS и β при данных исходных условиях:

                                        (11)

2.1.6 Интеграция этого уравнения сразу же позволяет предположить, что R/d = X, и получить один случай, когда R > d, . Решив уравнение с учетом β/2 и применив исходные условия θo = О, βо = О, получаем, что:

                                              (12)

Рис. А1-4. Угол поворота и смещение главного шасси при R = d

что, будучи выражено в параметрах R и d, дает:

                                 (13)

где θS выражается в радианах и применяются натуральные логарифмы. Это позволяет вычислить tg β/2 как функцию θS. Используя вышеуказанные обозначения, находим:

                                             (14)

предполагая, что R > d.

Смещение центра главного шасси (λ)

2.1.7 На перроне, в зависимости от исходных условий, U может смещаться либо во внутреннюю, либо во внешнюю сторону от указательной линии, по которой следует S (см. рис. А1-5). На ВПП или РД, когда базисная точка воздушного судна (S) начинает описывать кривую поворота, центр главного шасси вначале смещается во внешнюю сторону дуги окружности, а в ходе разворота постепенно выходит на нее. Поэтому при любых обстоятельствах (см. рис. А1-3):

                                      (15)

А. Первоначальное смещение во внутреннюю сторону

В. Первоначальное смещение во внешнюю сторону от указательной линии

Рис. А1-5. Смещение центра главного шасси при следовании базисной точки по дуге окружности

Рис. А1-6. Смещение центра главного шасси, когда базисная точка следует по прямой линии

Решив это уравнение, получим следующие величины смещения:

во внутреннюю сторону дуги

 и

во внешнюю сторону дуги

 или

если величина смещения выражается в процентах базисной длины самолета:

                                          (16)

где в случае смещения во внешнюю сторону дуги окружности необходимо ставить знак плюс, а в случае смещения во внутреннюю сторону дуги окружности - знак минус.

Рис. А1-7. Угол поворота (β) и величина смещения (λ) центра главного шасси в том случае, когда опорная точка (S) следует по прямой линии

Базисная точка (S) следует по прямой линии

Геометрическое место точек центра главного шасси (U)

2.1.8 Описав кривую, опорная точка (S) следует по прямой вдоль осевой линии РД. Угол поворота постепенно уменьшается, а центр главного шасси описывает трактрису (см. рис. А1-6). В результате

                                                  (17)

дает возможность вычислить угол поворота, когда базисная точка (S) прошла расстояние F по прямолинейному отрезку осевой линии РД.

Смещение центра главного шасси (λ)

2.1.9 После того, как базисная точка (S) прошла расстояние (F) по прямолинейному отрезку указательной линии (см. рис. А1-6), угол поворота (β) достигает расчетной величины (см. п. 2.1.8) и смещение центра главного шасси (U) выражается путем:

                                                                (18)

Результаты вышеуказанных расчетов

2.1.10 Вышеуказанный метод расчета можно применять для определения геометрического места точек центра главного шасси воздушного судна повороте. Кроме того, он позволяет построить такие же номограммы, какие показаны на рис. А1-7, А1-9, А1-11, А1-14, А1-15, А1-16 и А1-17. Порядок использования этих номограмм при проектировании уширения описан в п. 3.

2.2 Определение траектории при помощи номограмм

Общие положения

2.2.1 Этот метод1 связан с определением нескольких последовательных положений воздушного судна на основании следующих параметров:

β - угол поворота;

λ - смещение главного шасси

и с графическим изображением геометрического места точек центра главного шасси по мере выполнения воздушным судном маневра. Полученную номограмму необходимо проверить, чтобы убедиться, что угол поворота при выполнении разворота сохраняется в допустимых пределах отклонения носового колеса соответствующего воздушного судна.

[1] Номограммы на рис. А1-7, А1-9 и таблица А1-1 подготовлены Австралией. Номограммы можно также применять в случае выполнения воздушным судном маневра на площадке ожидания или при выруливании со стоянки.

Базисная точка (S) следует по прямой линии

Геометрическое место точек центра главного шасси (U)

2.2.2 На рис. А1-7 показан пример смещения центра главного шасси от прямой линии, когда известна величина первоначального смещения от этой линии и расстояние, пройденное по ней базисной точкой.

Пример

Воздушное судно с базисной длиной 18 м следует по прямой линии на протяжении 40 м как показано на рис. А1-8.

Этап 1. Как показано, изображаем в масштабе первоначальное смещение. Первоначальное смещение = 12 м = 66,7 процента базисной длины.

Этап 2. Расстояние 40 м, пройденное базисной точкой, составляет 216,7 процента базисной длины.

Этап 3. Смещение центра главного шасси после того, как базисная точка вышла на прямую линию, составляет 8,75 процента базисной длины, как показано на рис. А1-7. Смещение в этом положении составляет 1,60 м.

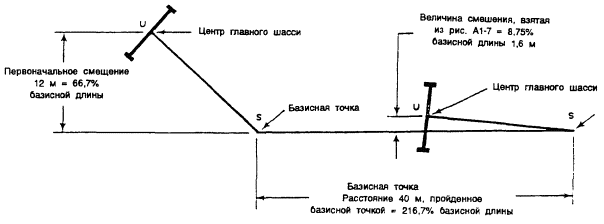

Рис. А1-8. Пример смещения центра главного шасси (U), когда базисная точка следует по прямой линии

Базисная точка (S) следует по дуге окружности

Геометрическое место точек центра главного шасси (U)

2.2.3 Номограммы, изображенные на рис. А1-9, составлены при определенных величинах пропорции:

Эти номограммы были подготовлены для величин R/d, равных 0,5 - 10,0. Эти величины указаны над каждой номограммой, которая показывает

а) отклонение центра главного шасси;

b) угол поворота (пунктирная кривая),

как функцию величин, принимаемых полярным углом базисной точки воздушного судна.

Пример

Воздушное судно (см. рис. А1-10), базисная длина которого 18 м, следует по дуге окружности, радиус которой 27 м.

Этап 1. Определяем в масштабе величину смещения центра главного шасси в точке, где базисная точка начинает движение по кривой.

Смещение = 12,5 м = +0,675 базисной длины

Этап 2. Вычисляем

Этап 3. Из рис. А1-11, при R/d = 1,5, получаем полярный угол базисной точки, соответствующий величине смещения, полученной на этапе 1.

Смещение = +0,675.

Полярный угол базисной точки = 27,5°.

Этап 4. Зная величину полярного угла базисной точки, полученную на этапе 3, наносим, как показано на диаграмме, базисную линию.

Этап 5. Выбираем нужные величины полярных углов базисной точки, как указано на диаграмме, и по тому же рис. А1-11 определяем соответствующую величину смещения.

Полярный угол базисной                                 Смещение центра главного

точки воздушного судна                                                 шасси

94°                                            0,125 базисной длины = 2,25 м

142°                                          0,285 базисной длины = 5,15 м

Этап 6. Зная величину смещения, полученную на этапе 5, наносим, как показано на диаграмме, геометрическое место точек центра главного шасси.

Этап 7. Величины угла поворота можно получить для любого желаемого значения полярного угла базисной точки, определяя эти значения с помощью пунктирной линии, проведенной на номограмме.

Например, полярный угол базисной точки = 142°

угол поворота = 36,2°

Примечание. Пунктирная линия, обозначающая на номограмме величину угла поворота, совпадает со сплошной линией, показывающей величину смещения главного шасси. Когда смещение главного шасси обозначается пунктирно-штриховой линией, угол поворота следует определять по соответствующей пунктирно-штриховой линии.

Угол отклонения носового колеса (β)

2.2.4 Зная коэффициент X базисной длины до базы колес самолета (расстояние между носовым колесом и осевой линией главного шасси), величину угла отклонения носового колеса можно определить при помощи таблицы А1-1 для любого заданного угла поворота.

Пример

Воздушное судно, базисная длина которого 55 м и база колес 36,6 м, выполняет поворот по дуге окружности под углом 77,778°.

Этап 1. Вычисляем коэффициент «X».

Этап 2. По таблице А1-1 определяем колонку для X = 1,5.

Этап 3. По таблице А1-1 определяем угол отклонения носового колеса, соответствующий величине угла поворота = 77,778°, т.е. угол отклонения носового колеса = 72°.

Этап 4. Затем необходимо произвести проверку и удостовериться в том, что величина максимального угла отклонения носового колеса воздушного судна не превышена. Если она превышена, то следует увеличить величину радиуса указательной линии (способом, описанным в п. 3.2.4, при R < d) и увеличить площадь уширения, хотя в некоторых случаях целесообразнее было бы перепланировать саму РД, увеличив радиус кривизны осевой линии.

3. ПРОЕКТИРОВАНИЕ УШИРЕНИЙ2

2 Номограммы данного раздела были подготовлены Соединенным Королевством.

3.1 Графический метод

3.1.1 Графический метод заключается в разметке уширения путем составления чертежа в масштабе. Масштаб должен быть достаточно большим, чтобы обеспечить необходимую точность чертежа. Изображение на чертеже можно наносить в определенной последовательности, как указано ниже:

а) наносятся осевые линии РД (или ВПП), которые должны соединиться;

b) наносятся кромки РД и (или) ВПП, которые должны быть изображены на чертеже;

с) проводится траектория последовательно через все точки положения центра главного шасси самолета, имеющего максимальные параметры;

d) проектируется уширение.

3.1.2 Траекторию центра главного шасси можно провести с помощью номограмм, показанных на рис. А1-7 и А1-9, как указано в п. 2.2. Допускаются различные проектные варианты уширения при условии соблюдения минимальных величин безопасного удаления, приведенных в таблице А1-1. Для соблюдения этих норм безопасного удаления практически приходится проводить кривую параллельно траектории центра главного шасси, которая располагается на расстоянии, равном (Т/2 + М), а затем соответственно вычертить уширение.

Пример: Проектирование уширения графическим методом (см. рис. А1-12)

Изменение направления РД 90°

Данные (м)

Радиус осевой линии РД (R)

36,6

Ширина РД (X)

23,0

Базисная длина воздушного судна (d)

18,3

Колея шасси самолета (T)

8,0

Безопасное удаление (M)

4,5

Этап 1. По номограмме на рис. А1-9М, где R/d = 2, находим:

а) величину полярного угла при положении базисной точки (S) в начале разворота, когда величина соответствующего угла поворота (β) равна О;

b) связанную с этим величину отклонения центра главного шасси, выраженную в десятичных долях базисной длины, которая равна 0,235. Теперь записываем некоторые величины λ/d и β в порядке последовательности величин θS (например, при увеличении на 20°). Затем проводим базисную линию и наносим точки, как указано ниже в этапе 3.

θS

λ/d

β

43°

+0,235

0

60°

+0,03

13°

80°

-0,11

21°

100°

-0,19

25°

120°

-0,22

27°

133°

-0,24

28°

Этап 2. С помощью рис. А1-7 можем определить следующие значения λ/d для последовательных величин F/d при первоначальном отклонении λ/d = sin 28° = 0,47.

λ/d

0,47

0,35

0,25

0,15

0,10

0,05

F/d

0

0,34

0,69

1,21

1,62

2,31

Этап 3. Кривые можно вычертить следующим путем:

а) проводим базисную линию, как показано на рис. А-12;

b) для каждой величины θS, выбранной на этапе 1, наносим на схеме соответствующую точку U. Для этого определяем точку S на указательной линии, проводим продольную ось воздушного судна при соответствующем угле поворота β и отмечаем U на расстоянии d = 18,3 м от S. Используя величины λ/d, полученные на этапе 1, проверяем точность графического изображения;

с) если базисная точка S вновь следует по прямой линии после выхода из разворота, используя величины λ/d и F/d, полученные на этапе 2, наносим геометрическое место точек центра главного шасси, как показано на рис. А1-12;

d) на перпендикуляре, опущенном из точки U на продольную ось воздушного судна, отмечаем расстояние во внутреннюю сторону, равное (Т/2 + M) = 4 + 4,5 = 8,50 м для каждого отдельного положения U. Проведенная через эти точки линия представляет собой кривую, параллельную траектории центра главного шасси. Таков теоретический минимум параметров уширения.

Примечание. Если воздушные суда могут использовать РД в обоих направлениях, проведите также другую соответствующую кривую.

е) выбираем проектный вариант уширения, который легко можно разметить. Как правило, целесообразно выбирать схему, изображенную в виде прямолинейных отрезков и дуги окружности. В данном конкретном случае дуга с радиусом 31,7 м представляет собой простейший вариант схемы (рис. А1-12).

Этап 4. Проверяем достоверность проекта, рис. А1-12:

а) безопасное удаление равно 4,5 м, что совпадает с минимальными нормами, рекомендуемыми в главе 3 Приложения 14 (см. таблицу А1-1); и

b) максимальная величина (28°) угла поворота соответствует эксплуатационным пределам отклонения носового колеса всех типов воздушных судов, которые могут пользоваться аэродромом.

3.2 Дугокасательный метод

3.2.1 Траектория центра главного шасси воздушного судна при повороте образует сложную кривую, но она апроксимирует дугу окружности и ее касательные. Проект уширения, которое почти совпадает с траекторией главного шасси и обеспечивает необходимое безопасное удаление, можно получить при помощи (см. рис. А1-13):

а) дуги, расположенной концентрически по отношению к осевой линии РД с целью обеспечения необходимой дополнительной ширины покрытия с внутренней стороны поворота; и

b) касательной в каждом конце дуги, образующей клинообразное окончание уширения на случай непредвиденного смещения главного шасси.

Для того чтобы сделать чертеж уширения, достаточно знать радиус (r) дуги и длину (l) клинообразных окончаний уширения (см. рис. А1-13).

Определение радиуса уширения (r)

3.2.2 Радиус уширения равен:

где R - радиус осевой линии РД принимаемой за указательную линию

λ mах - максимальная величина отклонения главного шасси

М - минимальное безопасное удаление

Т - колея главного шасси

3.2.3 Максимальная величина отклонения главного шасси λ mах зависит от базисной длины (d), радиуса кривизны линии РД (R) и степени изменения направления. Эта максимальная величина вычисляется с помощью рис. А1-14 в процентном отношении к базисной длине воздушного судна при любом значении коэффициента R/d в пределах от 1 до 5.

3.2.4 Если базисная длина воздушного судна (d) превышает радиус осевой линии (R), следует избрать линию построения с таким расчетом, чтобы величина радиуса была равна базисной длине, принимая R/d = 1. Точки, в которых эта линия построения соединяется с прямолинейным отрезком осевой линии РД, следует обозначить на чертеже в клинообразных окончаниях (см. п. 3.2.8).

Определение длины клинообразных окончаний

3.2.5 Потребность в уширении отпадает в той точке, где смещение главного шасси становится меньше предельно допустимого смещения без наличия уширения:

где X - ширина РД

М - минимальное безопасное удаление

Т - колея главного шасси

Остаточное смещение происходит в конце разворота, когда базисная точка (S) прошла по прямому отрезку (F) осевой линии РД расстояние А, полученное из уравнения (17), см. п. 2.1.3.1. Длина каждого клинообразного окончания уширения составляет таким образом:

l = F - d

3.2.6 При помощи уравнения (17) выражаем F в виде функции:

а) β, остаточная величина угла поворота, соответствующая λ, как определено выше в п. 3.2.5; и

b) β mах, максимальное значение угла поворота при развороте. Эту величину получаем при λ, равном λ mах, как указано на рис. А1-14.

Использование заранее подготовленных номограмм исключает необходимость всяких расчетов. Из номограммы на рис. А1-15 находим остаточную величину угла поворота, образуемую в том случае, когда смещение достигает максимально допустимой величины без построения уширения. (Цифры приводятся из расчета базисной длины в пределах от 12 до 60 м). По номограмме на рис. А1-16 находим максимальную величину угла поворота при развороте, для чего определяем нужные величины изменения направления РД и коэффициента R/d, а затем на оси ординат получаем величину угла поворота. И, наконец, по номограмме на рис. А1-17 величины угла поворота можно преобразовать в величины смещения на прямом отрезке указательной линии.

3.2.7 Необходимо убедиться в том, что угол поворота не превышает максимальный угол отклонения носового колеса воздушных судов, которые, как предполагается, могут пользоваться аэродромом. В противном случае радиус кривизны указательной линии и размер уширения необходимо было бы увеличить.

Примечание. Поскольку базисная точка обычно не совпадает с носовым колесом, возможна незначительная погрешность. Однако эта погрешность значения не имеет.

Составление чертежа уширения

3.2.8 Разметка требуемого уширения производится следующим образом:

а) проводим по отношению к осевой линии РД концентрическую дугу с радиусом (r) (или, при необходимости, концентрическую дугу к строительной линии, упоминаемой в п. 3.2.4);

b) на внутренней кромке РД отмечаем точки Q1 и Q2 на расстоянии l от криволинейного отрезка указательной линии, как показано на рис. А1-13;

с) из найденных точек (подпункт b выше) проводим касательные к дуге с радиусом (r).

3.2.9 Дугокасательный метод иллюстрируется ниже в примере 1.

Вариант дугокасательного метода

3.2.10 Лучшее приближение к необходимому уширению можно обеспечить путем двух сглаживающих линий. Вторую точку определяем путем перерасчета максимально допустимой величины смещения без уширения, но при меньшей величине безопасного удаления. Метод практических расчетов и полученные результаты показаны в примере 2.

3.3 Номограммы для ускоренного метода вычисления

3.3.1 Номограммы для ускоренного вычисления позволяют сравнительно просто проектировать уширения РД при условии, что определенные параметры выражаются в постоянных величинах:

- ширина РД и минимальное безопасное удаление соответствуют кодовому обозначению самой длинной обслуживаемой ВПП;

- базисная длина и колея главного шасси соответствуют максимальным параметрам принимаемых самолетов.

3.3.2 На рис. А1-20 и А1-21 представлены номограммы для двух конкретных типов самолетов, а именно «Боинг-747» и «Конкорд»; номограммы составлены на основе следующих постоянных величин в соответствии с рекомендациями Приложения 14:

X - ширина РД = 23 м

М - минимальное безопасное удаление = 4,5 м

при этом за указательную линию принимается ось РД. В соответствии с положениями Приложения 14 выбранная базисная точка располагается вертикально под кабиной пилота. Каждый из этих типов самолетов имеет следующие постоянные величины:

Параметр

Б-747 (м)

«Конкорд» (м)

Базисная длина самолета (d)

27,7

29,5

Колея главного шасси (T)

12,8

8,5

3.3.3 Кромка уширения (рис. А1-22) рассчитывается следующим образом:

Этап 1. Сначала определяем радиус дуги уширения (r), для чего отмечаем на схеме точку, которая по номограмме на рис. А1-20 или А1-21 (в зависимости от типа самолета) соответствует величине изменения направления РД и радиуса криволинейного участка осевой линии. Величину, полученную путем интерполяции между кривыми, проведенными при округленных величинах r, используем для проведения концентрической дуги по отношению к дуге указательной линии.

Этап 2. Расстояние (F), пройденное от точки после того, как отпадает надобность в уширении, определяется таким же способом при помощи номограммы В на рис. А1-20 и А1-21 (в зависимости от типа самолета). Таким образом, получаем расстояние от точки, где внутренняя кромка РД вновь приобретает прямолинейную форму.

Этап 3. Проводим касательные дуги с таким расчетом, чтобы они пересекали кромку РД в конце пройденного расстояния (F). Полученная линия, как показано на диаграмме (рис. А1-22), является потребным уширением.

Пример 1. Проектирование уширения дугокасательным методом (см. рис. А1-18)



Данные (м)

Изменение направления РД 135°:



Радиус осевой линии РД (R)

42

Ширина РД (X)

23

Базисная длина воздушного судна (d)

22

Колея шасси воздушного судна (T)

8

Безопасное удаление (М)

4,5

Коэффициент

Максимальное смещение (рис. А1-14) составляет 27 % d

λ mах = 6 м

Радиус дуги уширения

42 - (6 + 4 + 4,5) = 27,5 м

Максимальное смещение без уширения =

11,5 - (4,5 + 4) = 3 м

По номограмме на рис. А1-15 это равнозначно углу поворота 7,6°.



По номограмме на рис. А1-16 находим угол поворота в конце разворота (135°, R/d = 1,9), равный 31°



С помощью номограммы на рис. А1-17 величины этих углов поворота преобразуем в расстояние, которое необходимо пройти по прямолинейному участку осевой линии. 7,6° дает расстояние L1, а 31° - расстояние L2. Разница L3 между L1 и L2 представляет собой базисное расстояние, необходимое для того, чтобы уменьшить угол поворота с 31° до 7,6°

L1 = 47,9 м

L2 = 16,5 м

L3 = 31,4 м

Для определения расстояния, пройденного центром шасси за пределом криволинейного участка, необходимо из L3 вычесть базисную длину.

31,4 - 22 = 9,4 м

Построение диаграммы:

1. Чертим дугу с центром О (центр криволинейного участка РД) и радиусом 27,5 м.

2. Отмечаем точки на расстоянии 9,4 м за пределами криволинейного участка на внутренней кромке РД.

3. Из этих точек проводим линии, касательные к данной дуге.

Пример 2. Сложное уширение для воздушных судов с большой базисной длиной и широкой колеей шасси (см. рис. А-19)



Данные (м)

Изменение направления РД 90°:



Радиус осевой линии РД (R)

34,3

Ширина РД (X)

23

Базисная длина воздушного судна (d)

25,6

Колея шасси воздушного судна (T)

13,1

Безопасное удаление (М)

4,6

Нахождение первой точки уширения



Коэффициент

Максимальное смещение (рис. А1-14) составляет 32,6 % (d)

λ mах = 8,3 м

Радиус дуги уширения

34,3 - (8,3 + 6,6 + 4,6) = 14,8 м

Максимальное смещение без уширения =

11,5 - (4,6 + 6,6) = 0,3 м

По номограмме на рис. А1-15 это равнозначно углу поворота 0,7°



По номограмме на рис. А1-16 находим угол поворота в конце разворота (90°, R/d = 1,34), равный 39°



С помощью номограммы на рис. А1-17 величины этих углов поворота преобразуем в расстояние, которое необходимо пройти по прямолинейному участку осевой линии. На кривых номограммы не показана величина 0,7°, поэтому находим по таблице в колонке, обозначенной 0°, величину 0,7° и получаем цифру 4,59. Пройденное расстояние равно 4,59 × d = L1. Из номограммы находим значение L2 при 39°

L1 = 4,59 × 25,6 = 117,5 м

Разница L3 между L1 и L2 представляет собой базисное расстояние, необходимое для того, чтобы уменьшить угол с 39° до 0,7°

L2 = 12,5 м

L3 = 105 м

Для определения расстояния, пройденного центром шасси за пределом криволинейного участка, необходимо из L3 вычесть базисную длину

105 - 25,6 = 79,4 м

Нахождение второй точки уширения:



Для определения второй точки уширения вновь производим вышеуказанные расчеты, сократив величину М безопасного удаления.



Без изменения остаются следующие действия:



а) коэффициент R/d = 1,34



b) максимальное смещение λ mах = λ mах = 8,3 м



с) угол поворота в конце разворота = 39°



d) базисным расстоянием, необходимым для уменьшения угла 39°, является L2 = 12,5 м



Вновь установленная величина безопасного удаления (M1) = 1,5 м



Максимальное смещение без уширения =

11,5 - (1,5 + 6,6) = 3,4 м

По номограмме на рис. А1-15 это соответствует углу поворота 7,5°, который переводится (рис. А1-17) в базисное расстояние L1. Разница L3 между L1 и L2 представляет собой базисное расстояние, необходимое для того, чтобы уменьшить угол с 39° до 7,5°.

L1 = 55,5 м

L3 = 55,5 - 12,5 = 43 м

Для определения расстояния, пройденного центром главного шасси за пределом криволинейного участка, необходимо из L3 вычесть базисную длину.

43 - 25,6 = 17,4 м

В этой точке безопасное удаление составляет 1,5 м. Поскольку безопасное удаление должно быть 4,6 м, окончательный параметр уширения должен быть увеличен на 3,1 м от этой точки во внутреннюю сторону разворота.



Построение диаграммы:

1. Проводим дугу с центром в точке О (центр криволинейного участка РД) и радиусом 14,8 м.

2. Отмечаем точки на расстоянии 17,4 м за пределами криволинейного участка на внутренней кромке РД.

3. Проводим дугу с центрами в точках, указанных выше в п. 2, и радиусом 3,1 м.

4. Проводим общие касательные к дугам, указанным выше в пп. 1 и 3.

5. Отмечаем точки на расстоянии 79,4 м за пределами криволинейного участка на внутренней кромке РД.

6. Из этих точек проводим линии, касательные дугам, указанным выше в п. 3.

Рис. А1-9. Угол поворота (β) и смещение (λ) центра главного шасси при движении базисной точки воздушного судна по дуге окружности


Рис. А1-9. Угол поворота (β) и смещение (λ) центра главного шасси при движении базисной точки воздушного судна по дуге окружности (продолж.)

Рис. А1-9. Угол поворота (β) и смещение (λ) центра главного шасси при движении базисной точки воздушного судна по дуге окружности (продолж.)

Рис. А1-9. Угол поворота (β) и смещение (λ) центра главного шасси при движении базисной точки воздушного судна по дуге окружности (продолж.)

Рис. А1-9. Угол поворота (β) и смещение (λ) центра главного шасси при движении базисной точки воздушного судна по дуге окружности (продолж.)

Рис. А1-9. Угол поворота (β) и смещение (λ) центра главного шасси при движении базисной точки воздушного судна по дуге окружности (продолж.)

Рис. А1-9. Угол поворота (β) и смещение (λ) центра главного шасси при движении базисной точки воздушного судна по дуге окружности (продолж.)


Рис. А1-10. Пример геометрического места точек центра главного шасси при движении базисной точки по дуге окружности


Рис. А1-11. Полярный угол базисной точки воздушного судна (S)


Рис. А1-12. Графический метод проектирования уширения


Рис. А1-13. Проектирование уширения дугокасательным методом, показывающим потребную величину безопасного удаления и расчет уширения

Рис. А1-14. Максимальное смещение (λ mах) центра главного шасси

Рис. А1-15. Угол поворота (β) и смещение центра главного шасси (λ). (Цифры на наклонных линиях обозначают величину угла поворота)


Рис. А1-16. Увеличение угла поворота при повороте

Рис. А1-17. Уменьшение угла поворота при завершении поворота


Рис. А1-18. Типовое проектирование уширения дугокасательным методом (см. пример 1)


Рис. А1-19. Сложное уширение для воздушного судна с большой базисной длиной и широкой колеей шасси (см. пример 2)

Рис. А1-20. Номограмма ускоренного расчета для «Боинга-747» (кабина пилота над осевой линией РД)

Рис. А1-21 Номограмма ускоренного расчета для «Конкорда» (кабина пилота над осевой линией РД)

Рис. А1-22. Схема уширения РД

Таблица А1-1. Зависимость величин угла поворота и угла отклонения носового колеса

Угол отклонения носового колеса (°)

Х = 1,0

Х = 1,1

Х = 1,2

Х = 1,3

Х = 1,4

Х = 1,5

Х = 1,6

Х = 1,7

Х = 1,8

Х = 1,9

Х = 2,0

0,5

0,500

0,550

0,600

0,650

0,700

0,750

0,800

0,850

0,900

0,950

1,000

1,0

1,000

1,100

1,200

1,300

1,400

1,500

1,600

1,700

1,800

1,899

1,999

1,5

1,500

1,650

1,800

1,950

2,100

2,249

2,399

2,549

2,699

2,848

2,998

2,0

2,000

2,200

2,400

2,599

2,799

2,998

3,198

3,397

3,597

3,796

3,995

2,5

2,500

2,750

2,999

3,249

3,498

3,747

3,996

4,245

4,494

4,742

4,991

3,0

3,000

3,299

3,599

3,898

4,196

4,495

4,793

5,091

5,389

5,686

5,984

3,5

3,500

3,849

4,198

4,546

4,894

5,242

5,589

5,936

6,283

6,629

6,974

4,0

4,000

4,399

4,797

5,194

5,591

5,988

6,384

6,779

7,174

7,568

7,961

4,5

4,500

4,948

5,395

5,842

6,288

6,733

7,177

7,621

8,063

8,505

8,945

5,0

5,000

5,497

5,993

6,489

6,983

7,476

7,969

8,460

8,949

9,438

9,925

5,5

5,500

6,046

6,591

7,135

7,677

8,219

8,758

9,296

9,833

10,368

10,900

6,0

6,000

6,595

7,188

7,780

8,371

8,959

9,546

10,131

10,713

11,293

11,871

6,5

6,500

7,144

7,785

8,425

9,063

9,698

10,331

10,962

11,590

12,215

12,837

7,0

7,000

7,692

8,382

9,069

9,754

10,436

11,115

11,790

12,463

13,132

13,797

7,5

7,500

8,240

8,978

9,712

10,443

11,171

11,895

12,615

13,332

14,044

14,751

8,0

8,000

8,788

9,573

10,354

11,131

11,904

12,673

13,437

14,196

14,951

15,700

8,5

8,500

9,336

10,167

10,995

11,818

12,635

13,448

14,255

15,057

15,852

16,642

9,0

9,000

9,883

10,761

11,635

12,502

13,364

14,220

15,070

15,912

16,748

17,577

9,5

9,500

10,430

11,355

12,273

13,185

14,091

14,989

15,880

16,763

17,638

18,505

10,0

10,000

10,977

11,947

12,911

13,867

14,815

15,755

16,686

17,609

18,522

19,425

10,5

10,500

11,523

12,539

13,547

14,546

15,536

16,517

17,488

18,449

19,399

20,339

11,0

11,000

12,069

13,130

14,181

15,223

16,255

17,276

18,286

19,284

20,270

21,244

11,5

11,500

12,615

13,720

14,815

15,899

16,971

18,031

19,079

20,113

21,134

22,142

12,0

12,000

13,160

14,309

15,447

16,572

17,684

18,583

19,867

20,937

21,992

23,031

12,5

12,500

13,705

14,898

16,077

17,243

18,394

19,530

20,650

21,754

22,842

23,912

13,0

13,000

14,249

15,485

16,706

17,912

19,101

20,274

21,429

22,566

23,685

24,784

13,5

13,500

14,793

16,071

17,333

18,578

19,805

21,013

22,202

23,371

24,520

25,648

14,0

14,000

15,337

16,657

17,959

19,242

20,505

21,748

22,970

24,170

25,348

26,503

14,5

14,500

15,880

17,241

18,583

19,904

21,203

22,479

23,733

24,963

26,168

27,350

15,0

15,000

16,423

17,825

19,205

20,563

21,896

23,206

24,490

25,748

26,981

28,187

15,5

15,500

16,965

18,407

19,825

21,219

22,587

23,928

25,242

26,528

27,785

29,015

16,0

16,000

17,506

18,988

20,444

21,873

23,273

24,645

25,988

27,300

28,582

29,834

16,5

16,500

18,047

19,568

21,061

22,524

23,957

25,358

26,728

28,066

29,371

30,644

17,0

17,000

18,588

20,147

21,675

23,172

24,636

26,066

27,463

28,826

30,152

31,444

17,5

17,500

19,128

20,725

22,288

23,818

25,312

26,770

28,192

29,577

30,924

32,235

18,0

18,000

19,667

21,301

22,899

24,460

25,984

27,469

28,915

30,321

31,689

33,017

18,5

18,500

20,206

21,876

22,508

25,100

26,652

28,162

29,632

31,059

32,445

33,790

19,0

19,000

20,745

22,450

24.115

25,737

27,316

28,851

30,343

31,790

33,194

34,553

19,5

19,500

21,282

23,023

24,719

26,371

27,976

29,535

31,048

32,514

33,934

35,308

20,0

20,000

21,820

23,594

25,322

27,001

28,633

30,214

31,747

33,231

34,666

36,052

20,5

20,500

22,356

24,164

25,922

27,629

29,285

30,889

32,440

33,940

35,389

36,788

21,0

21,000

22,892

24,733

26,520

28,254

29,933

31,558

33,127

34,643

36,105

37,514

21,5

21,500

23,427

25,300

27,116

28,576

30,577

32,221

33,808

35,338

36,812

38,232

22,0

22,000

23,962

25,866

27,710

29,494

31,218

32,880

34,483

36,026

37,512

38,940

22,5

22,500

24,496

26,430

28,301

30,109

31,854

33,534

35,152

36,708

38,203

39,639

23,0

23,000

25,029

26,993

28,391

30,722

32,485

34,183

35,814

37,382

38,886

40,330

23,5

23,500

25,561

27,554

29,478

31,330

33,113

34,826

36,471

38,049

39,562

41,011

24,0

24,000

26,093

28,114

30,062

31,936

33,737

35,465

37,122

38,709

40,229

41,684

24,5

24,500

26,625

28,673

30,644

32,539

34,356

36,098

37,766

39,362

40,889

42,348

25,0

25,000

25,155

29,230

31,224

33,138

34,971

36,726

38,405

40,009

41,540

43,003

25,5

25,500

27,685

29,786

31,802

33,734

35,582

37,349

39,037

40,648

42,185

43,650

26,0

26,000

28,214

30,340

32,377

34,326

36,189

37,967

39,664

41,281

42,821

44,288

26,5

26,500

28,742

30,892

32,950

34,916

36,792

38,580

40,284

41,906

43,450

44,919

27,0

27,000

29,270

31,443

33,520

35,502

37,390

39,188

40,899

42,525

44,071

45,541

27,5

27,500

29,796

31,992

34,088

36,084

37,985

39,791

41,508

43,138

44,685

46,155

28,0

28,000

30,323

32,540

34,653

36,664

38,575

40,389

42,111

43,744

45,292

46,760

28,5

28,500

30,848

33,086

35,216

37,240

39,161

40,982

42,708

44,343

45,892

47,358

29,0

29,000

31,372

33,631

35,777

37,813

39,742

41,570

43,299

44,936

46,484

47,949

29,5

29,500

31,896

34,174

36,335

38,382

40,320

42,153

43,885

45,522

47,069

48,531

30,0

30,000

32,419

34,715

36,890

38,948

40,893

42,731

44,465

46,102

47,648

49,107

30,5

30,500

32,941

35,255

37,443

39,511

41,463

43,304

45,039

46,676

48,219

49,674

31,0

31,000

33,463

35,793

37,994

40,071

42,028

43,872

45,608

47,244

48,784

50,235

31,5

31,500

33,983

36,329

38,542

40,627

42,589

44,435

46,172

47,805

49,342

50,788

32,0

32,000

34,503

36,864

39,088

41,180

43,146

44,994

46,730

48,361

49,893

51,334

32,5

32,500

35,022

37,397

39,631

41,730

43,700

45,548

47,282

48,910

50,438

51,874

33,0

33,000

35,540

37,929

40,172

42,276

44,249

46,097

47,810

49,454

50,977

52,406

33,5

33,500

36,057

38,459

40.710

42,819

44,794

46,642

48,372

49,991

51,509

52,932

34,0

34,000

36,574

38,987

41,246

43,359

45,335

47,182

48,908

50,524

52,035

53,451

34,5

34,500

37,090

39,514

41,780

43,896

45,872

47,717

49,440

51,050

52,555

53,964

35,0

35,000

37,604

40,039

42,311

44,430

46,406

48,248

49,967

51,571

53,069

54,470

35,5

35,500

38,119

40,562

42,339

44,960

46,935

48,775

50,488

52,086

53,578

54,971

36,0

36,000

38,632

41,084

43,365

45,467

47,461

49,297

51,005

52,596

54,080

55,465

36,5

36,500

39,144

41,604

43,889

46,011

47,983

49,814

51,517

53,101

54,577

55,953

37,0

37,000

39,656

42,122

44,410

46,532

48,501

50,328

52,024

53,601

55,068

56,435

37,5

37,500

40,166

42,639

44,929

47,050

49,015

50,637

52,526

54,095

55,553

56,911

38,0

38,000

40,676

43,154

45,445

47,565

49,526

51,341

53,024

54,584

56,034

57,382

38,5

38,500

41,185

43,667

45,960

48,077

50,033

51,842

53,517

55,068

56,509

57,847

39,0

39,000

41,693

44,179

46,471

48,585

50,537

52,339

54,005

55,548

56,978

58,307

39,5

39,500

42,201

44,689

46,981

49,091

51,036

52,831

54,489

56,022

57.443

58,761

40,0

40,000

42,707

45,198

47,487

49,594

51,533

53,320

54,968

56,492

57,902

59,210

40,5

40,500

43,213

45,704

47,992

50,094

52,026

53,804

55,443

56,957

58,357

59,654

41,0

41,000

43,719

46,210

48,494

50,590

52,515

54,285

55,914

57,418

58,807

60,093

41,5

41,500

44,222

46,713

48,994

51,084

53,001

54,761

56,381

57,874

59,252

60,527

42,0

42,000

44,725

47,215

49,492

51,575

53,483

55,234

56,843

58,325

59,692

60,956

42,5

42,500

45,227

47,716

49,988

52,063

53,963

55,703

57,302

58,772

60,128

61,381

43,0

43,000

45,729

48,215

50,481

52,549

54,439

56,169

57,756

59,215

60,559

61,800

43,5

43,500

46,229

48,712

50,972

53,031

54,911

56,631

58,206

59,654

60,986

62,216

44,0

44,000

46,729

49,208

51,461

53,511

55,381

57,089

58,653

60,088

61,409

62.626

44,5

44,500

47,228

49,702

51,947

53,988

55,847

57,543

59,096

60,519

61,827

63,033

45,0

45,000

47,726

50,194

52,431

54,462

56,310

57,995

59,534

60,945

62,241

63,435

45,5

45,500

48,224

50,685

52,914

54,934

56,770

58,442

59,970

61,368

62,652

63,833

46,0

46,000

48,720

51,175

53,394

55,403

57,227

58,887

60,401

61,787

63,058

64,227

46,5

46,500

49,216

51,663

53,872

55,869

57,681

59,328

60,829

62,202

63,460

64,616

47,0

47,000

49,711

52,149

54.347

56,333

58,132

59,765

61,254

62,613

63,856

65,002

47,5

47,500

50.205

52,634

54,821

56,794

58,580

60,200

61,675

63,021

64,253

65,384

48,0

48,000

50,698

53,118

55,293

57,253

59,025

60,631

62,092

63,425

64,644

65,763

48,5

48,500

51,190

53,600

55,762

57,709

59,467

61,059

62,506

63,825

65,031

66,137

49,0

49,000

51,682

54.080

56,230

58,163

59,907

61,485

62,917

64,222

65,415

66,508

49,5

49,500

51,173

54,559

56,696

58,614

60,343

61,907

63,325

64,616

65,795

66,876

50,0

50,000

52,663

55,037

57,159

59,063

60,777

62,326

63,730

65,007

66,172

67,240

50,5

50,500

53,152

55,513

57,621

59,510

61,209

62,742

64,131

65,394

66,546

67,600

51,0

51,000

53,641

55,988

58,081

59,954

61,637

63,155

64,530

65,778

66,916

67,957

51,5

51,500

54,128

56,461

58,539

60,396

62,063

63,566

64,925

66,159

67,283

68,311

52,0

52,000

54,615

56,933

58,995

60,836

62,487

63.974

65,317

66,537

67,647

68,662

52,5

52,500

55,102

57,404

59,449

61,273

62,908

64,379

65,707

66,912

68,008

69,010

53,0

53,000

55,587

57.873

59,901

61,709

63,326

64,781

66,094

67,284

68,366

69,355

53,5

53,500

56,072

58,341

60,351

62,142

63,743

65,181

66,478

67,653

68,721

69,697

54,0

54,000

56,556

58,807

60,800

62,573

64,156

65,578

66,859

68,019

69,074

70,035

54,5

54,500

57,039

59,272

61,247

63,001

64,568

65,972

67,238

68,383

69,423

70,371

55,0

55,000

57,521

59,736

61,692

63,428

64,977

66,364

67,614

68,744

69,770

70,705

55,5

55,500

58,003

60,199

62,136

63,358

65,383

66,754

67,987

69,102

70,114

71,035

56,0

56,000

58,484

60,660

62,577

64,276

65,788

67,141

68,358

69,458

70,455

71,363

56,5

56,500

58,964

61,120

63,017

64,696

66,190

67,526

68,727

69,811

70,794

71,688

57,0

57,000

59,444

61,579

63,456

65,115

66,590

67,909

69,093

70,161

71,130

72,011

57,5

57,500

59,923

62,037

63,893

65,532

66,988

68,289

69,457

70,510

71,464

72,331

58,0

58,000

60,401

62,493

64,328

65,947

67,384

68,667

69,818

70,856

71,795

72,649

58,5

58,500

60,878

62,948

64,762

66,360

67,778

69,043

70,177

71,199

72,124

72,965

59,0

59,000

61,355

63,402

65,194

66,772

68,170

69,417

70,534

71,540

72,451

73,278

59,5

59,500

61,831

63,855

65,624

67,181

68,360

69,789

70,889

71,879

72,775

73,589

60,0

60,000

62,307

64,307

66,053

67,589

68,948

70,158

71,242

72,216

73,098

73,898

60,5

60,500

62,781

64,757

66,481

67,995

69,334

70,526

71,592

72,551

73,418

74,205

61,0

61,000

63,256

65,207

66,907

68,400

69,719

70,892

71,941

72,884

73,736

74,509

61,5

61,500

63,729

65,655

67,332

68,802

70,101

71,255

72,287

73,214

74,052

74,812

62,0

62,000

64,202

66,102

67.755

69,204

70,482

71,617

72,632

73,543

74,366

75,112

62,5

62,500

64,674

66,549

68,177

69,603

70,861

71,977

72,975

73,870

74,678

75,411

63,0

63,000

65,146

66,994

68,598

70,001

71,238

72,336

73,315

74,195

74,988

75,707

63,5

63,500

65,617

67,438

69,017

70,398

71,614

72,692

73,654

74,518

75,296

76,002

64,0

64,000

66,088

67,881

69,435

70,793

71,988

73,047

73,992

74,839

75,603

76,295

64,5

64,500

66,558

68,323

69.852

71,186

72,360

73,400

74,327

75,159

75,908

76,586

65,0

65,000

67,027

68,764

70,267

71,578

72,731

73,752

74,661

75,476

76,211

76,876

65,5

65,500

67,496

69,205

70,681

71,969

73,100

74,102

74,993

75,792

76,512

77,164

66,0

66,000

67,964

69,644

71,095

72,358

73,468

74,450

75,324

76,107

76,812

77,450

66,5

66,500

68,432

70,082

71,506

72,746

73,834

74,797

75,653

76,420

77,110

77,734

67,0

67,000

68,899

70,520

71,917

73,133

74,199

75,142

75,980

76,731

77,406

78,017

67,5

67,500

69,336

70,956

72,327

73,518

74,563

75,486

76,306

77,041

77,702

78,299

68,0

68,000

69,832

71,392

72,735

73,902

74,925

75,828

76,631

77,349

77,995

78,579

68,5

68,500

70,298

71,827

73,143

74,285

75,286

76,169

76,954

77,656

78,287

78,858

69,0

69,000

70,763

72,251

73,549

74,667

75,646

76,509

77,276

77,962

78,578

79,135

69,5

69,500

71,227

72,695

73,955

75,048

76,004

76,847

77,596

78,266

78,867

79,411

70,0

70,000

71,692

73,127

74,359

75,427

76,361

77,184

77,915

78,569

79,156

79,686

70,5

70,500

72,155

73,559

74,762

75,805

76,717

77,520

78,233

78,870

79,442

79,959

71,0

71,000

72,619

73,900

75,165

76,182

77,072

77,855

78,550

79,171

79,728

80,232

71,5

71,500

73,081

74,420

75,566

76,559

77,425

78,188

78,865

79,470

80,012

80,503

72,0

72,000

73,544

74,850

75,967

76,934

77,778

78,521

79,180

79,768

80,296

80,772

72,5

72,500

74,006

75,278

76,367

77,309

78,129

78,852

79,493

80,065

80,578

81,041

73,0

73,000

74,467

75,707

76,766

77,681

78,480

79,182

79,805

80,360

80,859

81,309

73,5

73,500

74,929

76,134

77,164

78,053

78,829

79,511

80,116

80,655

81,139

81,575

74,0

74,000

75,389

76,561

77,561

78,425

79,178

79,840

80,426

80,949

81,418

81,841

74,5

74,500

75,850

76,987

77,958

78,795

79,525

80,167

80,735

81,241

81,696

82,106

75,0

75,000

76,310

77,413

78,354

79,165

79,872

80,493

81,043

81,533

81,973

82,369

75,5

75,500

76,770

77,838

78,749

79,534

80,218

80,818

81,350

81,824

82,249

82,632

76,0

76,000

77,229

78,262

79,143

79,902

80,563

81,143

81,656

82,114

82,524

82,394

76,5

76,500

77,688

78,686

79,537

80,269

80,907

81,466

81,962

82,403

82,798

83,155

77,0

77,000

78,147

79,110

79,930

80,636

81,250

81,789

82,266

82,691

83,072

83,415

77,5

77,500

78,605

79,533

80,322

81,002

81,593

82,111

82,570

82,979

83,345

83,675

78,0

78,000

79,063

79,955

80,714

81,367

81,935

82,433

82,873

83,265

83,617

83,933

78,5

78,500

79,521

80,377

81,105

81,731

82,276

82,753

83,175

83,551

83,888

84,192

79,0

79,000

79,979

80,799

81,496

82,095

82,616

83,073

83,477

83,837

84,159

84,449

79,5

79,500

80,436

81,220

81,886

82,459

82,956

83,392

83,778

84,121

84,429

84,706

80,0

80,000

80,893

81,641

82,276

82,822

83,296

83,711

84,078

84,405

84,698

84,962

80.5

80,500

81,350

82,061

82,665

83,184

83,634

84,029

84,378

84,689

84,967

85,217

81.0

81,000

81,807

82,481

83,054

83,545

83,972

84,347

84,677

84,971

85,235

85,472

81,5

81,500

82,263

82,901

83,442

83,907

84,310

84,664

84,976

85,254

85,502

85,726

82,0

82,000

82,719

83,320

83,830

84,287

84,647

84,980

85,274

85,536

85,770

85,980

82,5

82,500

83,175

83,739

84,217

84,628

84,984

85,296

85,572

85,817

86,036

86,234

83,0

83,000

83,631

84,156

84,604

84,988

85,320

85,612

85,869

86,098

86,302

86,487

83,5

83,500

84,087

84,576

84,991

85,347

85,656

85,927

86,166

86,378

86,568

86,740

84,0

84,000

84,542

84,994

85,378

85,707

85,992

86,242

86,462

86,658

86,834

86,992

84,5

84,500

84,997

85,412

85,764

86,066

86,327

86,556

86,758

86,938

87,099

87,244

85,0

85,000

85,453

85,830

86,150

86,424

86,662

86,870

87,054

87,217

87,364

87,495

85,5

85,500

85,908

86,248

86,536

86,782

86,997

87,184

87,349

87,496

87,628

87,747

86,0

86,000

86,363

86,665

86,921

87,141

87,331

87,498

87,645

87,775

87,892

87,998

86,5

86,500

86,817

87,082

87,306

87,498

87,665

87,811

87,940

88,054

88,156

88,248

87,0

87,000

87,272

87,499

87,691

87,856

87,999

88,124

88,234

88,332

88,420

88,499

87,5

87,500

87,727

87,916

88,076

88,214

88,333

88,437

88,529

88,611

88,684

88,749

88,0

88,000

88,182

88,333

88,461

88,571

88,666

88,750

88,823

88,889

88,947

89,000

88,5

88,500

88,636

88,750

88,846

88,928

89,000

89,062

89,118

89,167

89,210

89,250

89,0

89,000

89,091

89,167

89,231

89,286

89,333

89,375

89,412

89,444

89,474

89,500

89,5

89,500

89,545

89,583

89,615

89,643

89,667

89,687

89,706

89,722

89,737

89,750

90,0

90,000

90,000

90,000

90,000

90,000

90,000

90,000

90,000

90,000

90,000

90,000

Добавление 2. ВОПРОСЫ, КАСАЮЩИЕСЯ РЕАКТИВНОЙ СТРУИ И СТРУЕОТКЛОНЯЮЩИХ ЩИТОВ

ОБЩЕЕ ПОЛОЖЕНИЕ

Введение

1. «Реактивная струя» и «спутная струя воздушного винта» являются терминами, используемыми для описания воздушных потоков, которые появляются при работе реактивных двигателей и двигателей с воздушным винтом соответственно. При разработке конструкций наземных средств, зданий и искусственных покрытий должно учитываться влияние сил, которые определяются указанным движением воздушного потока. До появления турбореактивных двигателей при проектировании аэродромных средств и искусственных покрытий на отрицательное влияние спутной струи воздушного винта не обращали серьезного внимания. Иногда служебные зоны и зоны технического обслуживания были оборудованы щитами для отклонения спутной струи, поскольку в этих зонах воздушные суда располагались близко друг к другу, однако при проектировании перронов и зданий аэровокзалов обычно не рассматривались вопросы влияния спутной струи воздушного винта. Ввод реактивных двигателей и технические доработки, которые были направлены на увеличение мощности и эффективности этих двигателей, определили значительное увеличение скорости реактивной струи и поэтому появилась потребность в проектировании средств, способных выдержать нагрузки от реактивной струи, соответствующей этим скоростям. В данном добавлении рассматривается как характер и величина этих сил, так и место их приложения, а также вопросы расположения и конструкции струеотклоняющих щитов и искусственных покрытий, которые могут потребоваться на аэродромах для уменьшения влияния сил спутной струи.

Сопутствующие воздействия

2. При планировании аэродромных средств, кроме высокой скорости воздушной струи, следует также учитывать влияние шума, температуры и газов, создаваемых реактивной струей двигателя. Однако в большинстве случаев зоны, где эти сопутствующие воздействия оказывают отрицательное воздействие на персонал или здания, уже являются незастроенными из-за высокой скорости воздушной струи. Другой проблемой, определяемой силами ветра, является потенциальная возможность того, что песок, гравий или другие объекты могут подниматься и переноситься на большие расстояния. Следует принять меры для защиты персонала, оборудования, средств и других воздушных судов от повреждения этими летящими предметами.

Уровни тяги, учитываемые при проектировании

3. При проектировании зданий и искусственных покрытий для определения критических скоростей обычно используются три уровня тяги двигателя: тяга на режиме малого газа, тяга страгивания с места и номинальная тяга (взлетная тяга). Почти все средства, примыкающие к зонам движения воздушных судов, будут подвергаться воздействию, по крайней мере, тяги на режиме малого газа от двигателей воздушных судов критической конструкции. Тяга страгивания с места представляет собой уровень тяги, необходимый для того, чтобы воздушное судно начало руление и обычно составляет 50 - 60 процентов номинальной тяги. Зоны, запроектированные с учетом тяги страгивания с места, могут включать здания аэровокзалов, обочины перрона и РД, места ожидания и все искусственные покрытия за исключением ВПП. Воздушное судно развивает номинальную тягу во время взлета и поэтому искусственные покрытия ВПП, боковые полосы безопасности и конец ВПП (струеотклоняющие щиты) будут запроектированы для данных наихудших возможных значений тяги.

Пороговые значения скорости

4. Скорость реактивной струи выше 56 км/час считается нежелательной с точки зрения обеспечения комфортных условий для обслуживающего персонала или для транспортных средств или другого оборудования в зоне движения. Строения могут быть запроектированы для выдерживания значительно больших скоростей, однако чрезмерная стоимость конструкции, необходимой для выдерживания воздействия давления струи выше того, которое обычно используется при проектировании строений, может оказаться сдерживающим фактором. Обычно строения проектируются из расчета выдерживания ветров, имеющих скорость 130 - 200 км/ч, в зависимости от местоположения. Если значения скоростей для проектирования выше этого уровня из-за влияния реактивной струи, то соответственно необходимо будет усилить конструкцию строения и архитектурный фасад. Компромиссное решение между увеличением стоимости здания и другими вариантами уменьшения скорости реактивной струи, воздействующей на строение (как, например, воздействие струеотклоняющих щитов или увеличение размера перрона) должно быть изучено для каждого конкретного аэродрома.

ЗНАЧЕНИЯ СКОРОСТИ И ДАВЛЕНИЯ РЕАКТИВНОЙ СТРУИ

Кривые скорости

5. На рис. А2-1 - А2-4 представлены кривые скорости для самолетов «Дуглас» DС-8, «Боинг» В-727, «Боинг» В-747 и «Дуглас» DС-10. На каждом графике показана зависимость скорости от расстояния для трех значений уровня тяги. Ряд исследований показал, что скорость реактивной струи носит циклический характер при наличии «пиковых» значений от двух до шести раз в секунду. Эти «пиковые» значения являются непродолжительными как по горизонтали, так и по вертикали и захватывают сравнительно небольшую площадь. Все значения, показывающие максимальные скорости, представляют собой средние величины «пиков». Данные о скорости реактивной струи того или иного реактивного двигателя, в том числе и о ее границах по ширине и вертикали для определенных типов воздушных судов содержатся в документе «Характеристики воздушных судов для планирования аэропортов» (NAS 3601), подготовленном изготовителями воздушных судов для большинства типов самолета. Эти документы обычно можно получить от изготовителей с помощью направления письменного запроса. Кривые для самолетов «Дуглас» DС-8, «Боинг-727» и «Дуглас» DС-10 при тяге страгивания с места и взлетной тяге в горизонтальной и вертикальной плоскостях приведены на рис. А2-5 - А2-8.

Сравнительные скорости

6. В таблице А2-1, подготовленной на основании рис. А2-1 - А2-4, приведены расстояния от хвостовой части воздушного судна, на которых скорость реактивной струи уменьшается до 56 км/ч, что является пороговым значением для обеспечения комфортных условий персонала, управляющего транспортными средствами или другим оборудованием, для каждого из четырех коммерческих типов воздушных судов и уровней тяги.

Таблица А2-1. Расстояние, на котором скорость реактивной струи уменьшается до 56 км/ч

Тип воздушного судна

Тяга на режиме малого газа (м)

Тяга страгивания с места (м)

Взлетная тяга (м)

DС-8

6

79

160

В-727

29

49

130

В-747

76

250

410

DС-10

64

180

460

7. Первое поколение DС-8 и новые самолеты В-727 имеют аналогичные характеристики скорости, хотя режим малого газа для В-727 имеет место при большей тяге, однако при меньшей тяге для страгивания с места. Длиннофюзеляжные воздушные суда В-747 и DС-10 отвечают тенденции, упомянутой ранее, что технические доработки значительно увеличили проблему защиты от реактивной струи. Каждый из них требует выдерживания в два или три раза больших расстояний от хвостовой части воздушного судна для уменьшения скорости реактивной струи с целью обеспечения комфортных уровней для персонала по сравнению с другими двумя типами воздушных судов. В таблице А2-1 указаны скорости реактивной струи на расстояниях в 15 м и 30 м от хвостовой части воздушного судна для тех же коммерческих воздушных судов и для группы реактивных воздушных судов, предназначенных для деловых поездок.

Таблица А2-2. Уровни скоростей реактивной струи

Тип воздушного судна

Скорость реактивной струи на расстоянии 15 м

Скорость реактивной струи на расстоянии 30 м

Режим малого газа (км/ч)

Страгивание с места (км/ч)

Взлет (км/ч)

Режим малого газа (км/ч)

Страгивание с места (км/ч)

Взлет (км/ч)

Коммерческие реактивные воздушные суда



DС-8

29

122

210

14

96

161

В-727

106

193

530

53

96

290

В-747

74

164

320

67

143

260

DС-10

116

260

610

85

177

420

Реактивные воздушные суда для выполнения деловых поездок



«Лир-Коммандер»

47

95

215

21

43

98

«Фалкон»

72

137

305

43

64

146

«Сейбрлайнер»

79

162

370

35

74

169

«Галфстрим-II»

145

297

675

80

141

320

8. Следует отметить, что уровни скоростей реактивной струи для реактивных судов, предназначенных для деловых поездок, имеют такие же значения, как и для коммерческих воздушных судов; размер зоны, подвергаемой воздействию данных скоростей реактивной струи, значительно меньше, чем для реактивных воздушных судов, предназначенных для деловых поездок. Кроме того, реактивная струя от меньших реактивных воздушных судов (В-727 и четырехдвигательные воздушные суда для деловых поездок) гаснет значительно быстрее в зависимости от расстояния, поскольку воздушный поток от реактивной струи имеет большую скорость от меньших реактивных двигателей этих воздушных судов.

Давление реактивной струи

9. Силы, определяемые струей реактивного двигателя, могут быть рассчитаны с помощью формулы для обычного давления ветра Р = С × V2, где Р - давление, С - коэффициент формы и V2 - площадь, перпендикулярная вектору скорости ветра. На рис. А2-9 представлен график зависимости давления от скорости реактивной струи и общая формула в единицах, указанных для скорости и давления. Верхняя кривая определяет давление на равной поверхности, расположенной перпендикулярно направлению движения реактивной струи, что определяет наибольшее возможное давление. Нижняя кривая соответствует поверхности с лучшими аэродинамическими формами с коэффициентом формы на 70 процентов больше, чем коэффициент для ровной поверхности. Общая сила на закругленной поверхности определяется путем умножения давления на площадь поверхности, спроектированной на плоскость, перпендикулярную направлению реактивной струи. Поскольку давление является функцией квадрата скорости, увеличение скорости вдвое вызывает увеличение давления в четыре раза. С другой стороны, незначительное увеличение расстояния от хвостовой части воздушного судна до здания, оборудования или персонала приведет к значительному уменьшению давления реактивной струи на данной объект. На рис. А2-9 также приведены скорости реактивной струи из таблицы А2-2 для того, чтобы показать взаимосвязь с уровнем комфортных условий персонала и типовой конструкцией зданий исходя из давления ветра.

Другие вопросы

10. Ниже приведен ряд дополнительных факторов, которые дополняют характеристики реактивной струи:

а) по своему характеру струя реактивного двигателя является нерегулярной и турбулентной. При проектировании окон и элементов строений, имеющих размеры менее 1,4 м, следует принимать во внимание значения вибрации, вызванной циклическим характером скоростей реактивной струи;

b) высота осевой линии реактивной струи зависит от высоты и угла установки двигателей воздушного судна;

с) за исключением длиннофюзеляжных воздушных судов, продольное распределение ветра, вызванного реактивной струей, обычно ограничивается законцовками крыла воздушного судна на значительном расстоянии от хвостовой части воздушного судна (см. примечания к рис. А2-1 - А2-4); и

d) обтекающие потоки могут увеличить, уменьшить или сместить реактивную струю двигателя в зависимости от направления ветра. Для учета этого фактора следует предусмотреть допуск путем добавления к скорости реактивной струи скорости обтекающего потока (соответствующего данному району).

СТРУЕОТКЛОНЯЮЩИЕ ЩИТЫ

Применение

11. Струеотклоняющие щиты используются на аэродромах для уменьшения или исключения отрицательного влияния реактивной струи путем отклонения воздушных потоков, имеющих высокую скорость, тепла, газов и шума, связанных с реактивной струей. Применение щитов или экранов является необходимым, когда с практической точки зрения нельзя обеспечить безопасное приемлемое расстояние от двигателя воздушного судна до людей, зданий или других объектов на аэродроме. Расположение необходимых струеотклоняющих щитов на аэродроме приведено на рис. А2-10.

Критерии планирования

12. При планировании системы струеотклоняющих щитов для новых или существующих аэродромов следует тщательно изучить типы воздушных судов и схему их возможного передвижения. Каждая часть зоны движения воздушных судов, включая перроны, РД, места ожиданий и ВПП должна быть проанализирована с целью определения возможных значений и направлений реактивной струи конкретно для данного аэродрома. Для нового аэродрома данная информация может быть использована в качестве информации, определяющей несколько критериев, необходимых для определения ограничительных линий соответствующих сооружений, для расположения перспективных строений. На существующих аэродромах данная информация может быть использована для определения возможности размещения новых струеотклоняющих щитов или их модификации в связи с вводом более крупных воздушных судов, ввода дополнительных новых ВПП или РД, или изменения схемы движения воздушных судов по поверхности.

Струеотклоняющие щиты в зонах перрона

13. Тип схемы движения по перрону, который используется воздушными судами, заруливающими на стоянку или покидающими стоянку, является основным фактором при определении потребности в струеотклоняющих щитах и их размещения. На рис. А2-11 приведен пример требований к щитам для мест стоянок воздушных судов, маневрирующих на собственной тяге, и для некоторых мест стоянок, где используется метод буксирования, выталкивания. В связи с тем, что воздушное судно на месте стоянки, выполняя маневр на собственной тяге, должно выполнить разворот на 180° в пределах зоны перрона, при тяге страгивания с места, все зоны вдоль дорог, доступных для общественного транспорта, служебных дорог и между местами стоянок воздушных судов могут подвергаться значительному воздействию реактивной струи. В результате этого во всех этих местах требуются щиты, если не может быть обеспечено достаточное расстояние между местами стоянок воздушных судов и зоной, подверженной воздействию. Если пассажиры должны выходить на перрон для осуществления посадки на борт воздушного судна, ситуация усложняется. Для защиты их от реактивной струи воздушного судна, занимающего или покидающего соседние места стоянок, могут быть применены дополнительные меры. Если перрон предназначен для использования метода парковки носом к аэровокзалу и выталкивания, а также посадки через дверь, которая находится ближе к носу, вдоль дороги, доступной общественному транспорту, необходимо будет установить только струеотклоняющий щит. Данный тип системы перрона становится все более широко применяемым на больших аэродромах, обслуживающих последнее поколение реактивных самолетов, из-за усложнения проблемы, связанной со струей новых реактивных самолетов и необходимости уменьшения стоимости и трудностями, связанными с уменьшением влияния реактивной струи на местах стоянок воздушных судов, выполняющих маневрирование на собственной тяге.

Струеотклоняющие щиты за зонами перрона

14. Струеотклоняющие щиты следует также применять в любом месте аэродрома, где реактивная струя может нанести вред персоналу или строениям, оборудованию или другим воздушным судам. Часто они устанавливаются вдоль РД и рядом с пересечениями РД для защиты ангаров или зданий аэровокзала, где воздушные суда могут выполнять разворот на 90° или 180°. Другим критическим местом расположения является зона за концом ВПП, с осевой линией, примерно совпадающей с осевой линией ВПП, которую следует подробно изучить, поскольку данная зона подвергается воздействию максимальных значений номинальной тяги воздушных судов при взлете. Для дорог или железных дорог, пересекающих данные зоны, может потребоваться установка струеотклоняющих щитов. Естественно, использование струеотклоняющих щитов в любом месте не должно создавать помех движению воздушных судов или наземных транспортных средств (см. рис. А2-11).

Другие типы защиты от реактивной струи

15. Хотя использование изготовленных струеотклоняющих щитов является эффективным, защита от реактивной струи может быть обеспечена путем использования других методов и материалов. Любые преграды естественного или искусственного характера позволят обеспечить определенный уровень защиты. Ограды, кусты и деревья также могут помочь уменьшить шум. Высокие изгороди могут специально использоваться с большими преимуществами в некоторых случаях, как например, вокруг зон «гонки» двигателей.

КОНСТРУКЦИЯ СТРУЕОТКЛОНЯЮЩИХ ЩИТОВ

16. Хотя часто для безопасной эксплуатации аэродрома наличие струеотклоняющих щитов является крайне необходимым, редко при проектировании перрона или других аэродромных средств они являются исходной точкой. Вместо этого, они размещаются только после определения основной планировки аэродрома и там, где это наиболее удобно с точки зрения движения воздушных судов или наземных транспортных средств. Кроме того, наличие щитов часто будет определяться общими архитектурными соображениями. Поэтому трудно стандартизировать конструкции струеотклоняющих щитов и часто они изготавливаются по проекту заказчика.

Типы щитов

17. Для конструкции щитов может быть выбран либо бетон, либо металл. Бетонные отклоняющие щиты обычно требуют гораздо меньшего обслуживания. Перфорированные щиты отклоняют реактивную струю по всей своей высоте и поэтому подвергаются меньшим силам ветра, чем сплошные щиты для тех же значений реактивной струи. Перегородки, перфорации, жалюзи и гофрирование можно использовать либо в отдельности, либо в комбинации для получения наилучшего результата в плане уменьшения или исключения влияния реактивной струи за данным щитом. Ряд типов струеотклоняющих щитов приведен на рис. А2-12.

Проект конструкции струеотклоняющих щитов

18. Как струеотклоняющие щиты, изготовленные по заказу, так и предварительно изготовленные струеотклоняющие щиты требуют тщательного анализа конструкции для гарантии того, что используемый щит имеет соответствующую прочность для выдерживания сил ветра. Методы, которые используются в типовых конструкциях, коротко изложены в приведенных ниже пунктах.

а) Давление бокового ветра. Для данного местоположения щита наихудшая возможная скорость реактивной струи от воздушного судна, которое обслуживается на данном аэродроме, может быть определена из кривых зависимости скорости реактивной струи от расстояний, которые приведены на рис. А2-1 - А2-4. Давление реактивной струи может быть определено путем перевода скорости ветра в давление, используя рис. А2-9.

b) Высота щита. Струеотклоняющий щит должен иметь высоту, как минимум, достаточную для отклонения центральной составляющей реактивной струи. Данная высота зависит от воздушного судна и должна использоваться совместно с вычислением давления для установления критической секции щита.

с) Форма и тип щита. Форма щита (закругленный, ровный, поставленный под углом или вертикальный) и тип щита (сплошной или с жалюзями) будет определять чистое давление на стену. Формы, рассчитанные с учетом аэродинамических характеристик, и использование щелей в щитах уменьшат требования к общей нагрузке.

d) Анализ сил. Имея чистое давление на стену, высоту их приложения, местоположение других поддерживающих конструкций, таких как подпорки или распорки, и тип используемого материала, можно определить размеры и прочность составных частей, требуемых для данной стены. Данный метод применим как к предварительно изготовленным секциям щита, так и к индивидуально изготовленным секциям.

е) Фундаменты. Размер и форма поддерживающего фундамента будут зависеть от факторов, изложенных выше в п. d), а также от типа грунта, имеющегося в данной зоне. Поэтому необходимо рассчитывать фундаменты на месте.

СТРУЕЗАЩИТНЫЕ ПЛИТЫ И ОБОЧИНЫ

19. Обочины, примыкающие к РД и ВПП, и в особенности зоны, находящиеся за пределами концов ВПП, могут подвергаться значительным воздействиям реактивной струи. Фактически силы лобового сопротивления и подъемные силы, определяемые мощной реактивной струей от воздушных судов с турбинными двигателями, на расстоянии 10,5 м от выхлопного сопла двигателя, работающего с максимальной тягой, могут приподнять от земли камни, имеющие диаметр 0,6 м. Силы, вызывающие такую эрозию, быстро уменьшаются при увеличении расстояния, а за пределами 360 м от двигателя длиннофюзеляжных воздушных судов они воздействуют только на песок и рыхлый несвязанный грунт. При необходимости для предотвращения отрицательного воздействия этих факторов, следует использовать струезащитные плиты и боковые полосы безопасности. Инструктивный материал по организации боковых полос безопасности и струезащитных плит приводится в п. 1.6.9.

Размеры

20. Струезащитные плиты должны иметь ширину, равную ширине ВПП с обочинами. Длина струезащитных плит может определяться следующим образом:

- Для таких самолетов, как «Боинг-747» и L-500, рекомендуется струезащитная плита длиной 120 м;

- Для меньших воздушных судов длина струезащитной плиты рекомендуется 60 м.

Дренаж

21. Там, где это необходимо, следует создать или усовершенствовать водоотводную систему. В том случае, когда на кромке покрытия имеется скос и существующие площади с дерновым покрытием имеют поперечный уклон 5 процентов, на них можно распространять условия искусственного покрытия. Под покрытием ВПП рекомендуется создавать достаточно толстый слой щебеночного основания или подстилающий слой, чтобы обеспечить хороший водоотвод. Либо рекомендуется предусматривать закрытую дренажную систему по кромке покрытия. В закрытой дренажной системе следует предусматривать достаточное количество люков, необходимых для проверки и промывки закрытой дренажной системы.

Особые условия

22. Известно, что местные условия на некоторых аэродромах могут потребовать дополнительных мер защиты от эрозии. В этих случаях рекомендуется обеспечивать дополнительную площадь с искусственным покрытием. Размер площади с искусственным покрытием и используемый для этого материал следует определять на основе ранее накопленного опыта в местных условиях. При утверждении дешевых материалов и способов защиты следует учитывать время, затрачиваемое на профилактические работы, в особенности на площадях, примыкающих к ВПП, работающих в критических режимах.

Рис. А2-1. Кривые максимальной скорости (DC-8)

Рис. А2-2. Кривые максимальной скорости (В-727)

Рис. А2-3. Кривые максимальной скорости (В-747)

Рис. А2-4. Кривые максимальной скорости (DС-10)

ПРИМЕЧАНИЯ.

-УРОВЕНЬ МОРЯ, СТАТИЧЕСКИЙ

- СТАНДАРТНЫЙ ДЕНЬ, ГРАДИЕНТ ПЕРРОНА РАВЕН НУЛЮ, ОТСУТСТВИЕ ВЕТРА, ДВИГАТЕЛИ JT3D ИЛИ RCo

- СРЕДНЯЯ ТЯГА JT3D - 1542 КГ

RCo 12 - 1429 КГ

- ВСЕ ЗНАЧЕНИЯ СКОРОСТИ ДАЮТСЯ В КМ/Ч

МОЩНОСТЬ СТРАГИВАНИЯ С МЕСТА

ПРИМЕЧАНИЯ.

-УРОВЕНЬ МОРЯ, СТАТИЧЕСКИЙ

- СТАНДАРТНЫЙ ДЕНЬ, ГРАДИЕНТ ПЕРРОНА РАВЕН НУЛЮ, ОТСУТСТВИЕ ВЕТРА, ДВИГАТЕЛИ JT3D ИЛИ RCo

- СРЕДНЯЯ ТЯГА JT3D - 8165 КГ

RCo 12 - 7847 КГ

- ВСЕ ЗНАЧЕНИЯ СКОРОСТИ ДАЮТСЯ В КМ/Ч

ВЗЛЕТНАЯ МОЩНОСТЬ

Рис. А2-5. Кривые зависимости скорости струи реактивного двигателя для самолета «Дуглас» DС-8

ПРИМЕЧАНИЯ.

- РАСЧЕТНЫЕ КОНТУРЫ ВЫХЛОПА ДВИГАТЕЛЯ JTSD 17/17R

- ВСЕ ДАННЫЕ ДЛЯ ДВИГАТЕЛЕЙ JT8D-9 И 15 МЕЖДУ 0,7 И 0,17 В РАМКАХ УКАЗАННОЙ ИНФОРМАЦИИ

- ОСНОВАНО НА ДАННЫХ ИСПЫТАНИЙ РЕАКТИВНОГО СЛЕДА ДВИГАТЕЛЯ JT8D-15

- ПРИ РАБОТЕ ТРЕХ ДВИГАТЕЛЕЙ, СТАНДАРТНЫЙ ДЕНЬ, НА УРОВНЕ МОРЯ

- ТЯГА 2330 ФУНТОВ НА ДВИГАТЕЛЬ (ПРИМЕРНО ЕРR 1,14)

- СТАТИЧЕСКИЙ САМОЛЕТ, ОТСУТСТВИЕ ВЕТРА

МОЩНОСТЬ СТРАГИВАНИЯ С МЕСТА

ПРИМЕЧАНИЯ.

- РАСЧЕТНЫЕ КОНТУРЫ ВЫХЛОПА ДВИГАТЕЛЯ JT8D 17/17R

- ВСЕ ДАННЫЕ ДЛЯ ДВИГАТЕЛЕЙ JT8D-9 И 15F МЕЖДУ 0,7 И 0,17 В РАМКАХ УКАЗАННОЙ ИНФОРМАЦИИ

- ОСНОВАНО НА ДАННЫХ ИСПЫТАНИЙ РЕАКТИВНОГО СЛЕДА ДВИГАТЕЛЯ JT8D-15

- ПРИ РАБОТЕ ТРЕХ ДВИГАТЕЛЕЙ, СТАНДАРТНЫЙ ДЕНЬ, НА УРОВНЕ МОРЯ

- ВЗЛЕТНАЯ ТЯГА, СТАТИЧЕСКИЙ САМОЛЕТ, ОТСУТСТВИЕ ВЕТРА

ВЗЛЕТНАЯ МОЩНОСТЬ

Рис. А2-6. Кривые зависимости скорости струи реактивного двигателя для самолета «Боинг-727»

ПРИМЕЧАНИЯ.

- ТИП ДВИГАТЕЛЯ JT9D-3. БЛОК II (ТО ЖЕ САМОЕ, ЧТО И ДЛЯ 0,7)

ТЯГА ДВИГАТЕЛЯ 4980 КГ

ДАННЫЕ, ПРОВЕРЕННЫЕ ИСПЫТАНИЯМИ

ПРЕВЫШЕНИЕ МЕСТА ИСПЫТАНИЯ 362 МЕТРА

ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ВОЗДУХА 10 °С

СКОРОСТЬ ВЕТРА ВО ВРЕМЯ ИСПЫТАНИЙ 9,6 КМ/Ч

ДЛЯ ДВИГАТЕЛЯ 747 SР ДОБАВИТЬ К ДЛИНЕ КОНТУРА 9,14 МЕТРОВ

ДРУГИЕ ДВИГАТЕЛИ JT9D И СF6 ИМЕЮТ АНАЛОГИЧНЫЕ КОНТУРЫ СКОРОСТИ

СКОРОСТИ ВЫХОДА ДЛЯ ДВИГАТЕЛЕЙ RВ211 НЕ ВЫШЕ, ЧЕМ УКАЗАННЫЕ

МОЩНОСТЬ СТРАГИВАНИЯ С МЕСТА

ПРИМЕЧАНИЯ.

- ТИП ДВИГАТЕЛЯ JT9D-3, БЛОК II (ТО ЖЕ САМОЕ, ЧТО И ДЛЯ 0,7)

ТЯГА ДВИГАТЕЛЯ 18141 КГ

ДАННЫЕ, ПРОВЕРЕННЫЕ ИСПЫТАНИЯМИ

ПРЕВЫШЕНИЕ МЕСТА ИСПЫТАНИЯ 362 МЕТРА

ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ВОЗДУХА 10 °С

СКОРОСТЬ ВЕТРА ВО ВРЕМЯ ИСПЫТАНИЙ МЕНЕЕ ... 9,6 КМ/Ч

ДЛЯ ДЛИНЫ КОНТУРА ВЫХЛОПА 747 SР ДОБАВИТЬ 9,14 МЕТРОВ

ДРУГИЕ ДВИГАТЕЛИ JT9D И СF6 ИМЕЮТ АНАЛОГИЧНЫЕ КОНТУРЫ СКОРОСТИ

СКОРОСТИ ВЫХОДА ДЛЯ ДВИГАТЕЛЕЙ RВ211 НЕ ВЫШЕ, ЧЕМ УКАЗАННЫЕ

ВЗЛЕТНАЯ МОЩНОСТЬ

Рис. А2-7. Кривые зависимости скорости струи реактивного двигателя для самолета «Боинг-747»

ПРИМЕЧАНИЕ.

- ЭТИ КОНТУРЫ СЛЕДУЕТ ИСПОЛЬЗОВАТЬ ТОЛЬКО КАК ИНСТРУКТИВНЫЕ УКАЗАНИЯ ПОСКОЛЬКУ ЭКСПЛУАТАЦИОННЫЕ УСЛОВИЯ В ЗНАЧИТЕЛЬНОЙ СТЕПЕНИ НЕ СОВПАДАЮТ

- АСПЕКТЫ ЭКСПЛУАТАЦИОННОЙ БЕЗОПАСНОСТИ ЯВЛЯЮТСЯ ОТВЕТСТВЕННОСТЬЮ ПОЛЬЗОВАТЕЛЯ ПЛАНИРОВЩИКА

- ВСЕ ЗНАЧЕНИЯ СКОРОСТИ ДАЮТСЯ В СТАТУТНЫХ МИЛЯХ В ЧАС

- ЗНАЧИТЕЛЬНОЕ ВЛИЯНИЕ НА КОНТУРЫ БУДУТ БОКОВЫЕ ВЕТРЫ

- НА ТЯГУ РУЛЕНИЯ И ТЯГУ СТРАГИВАНИЯ БУДЕТ ОКАЗЫВАТЬ ВЛИЯНИЕ ГРАДИЕНТ ПЕРРОНА

- СТАТИЧЕСКИЙ УРОВЕНЬ МОРЯ, СТАНДАРТНЫЙ ДЕНЬ

- ВСЕ ДВИГАТЕЛИ ПРИ ОДНОЙ И ТОЙ ЖЕ ТЯГЕ

- ОБЩИЙ ВЕС 253,106

МОЩНОСТЬ СТРАГИВАНИЯ С МЕСТА

ПРИМЕЧАНИЯ.

- ЭТИ КОНТУРЫ СЛЕДУЕТ ИСПОЛЬЗОВАТЬ ТОЛЬКО КАК ИНСТРУКТИВНЫЕ УКАЗАНИЯ ПОСКОЛЬКУ ЭКСПЛУАТАЦИОННЫЕ УСЛОВИЯ В ЗНАЧИТЕЛЬНОЙ СТЕПЕНИ НЕ СОВПАДАЮТ

- АСПЕКТЫ ЭКСПЛУАТАЦИОННОЙ БЕЗОПАСНОСТИ ЯВЛЯЮТСЯ ОТВЕТСТВЕННОСТЬЮ ПОЛЬЗОВАТЕЛЯ ПЛАНИРОВЩИКА

- ВСЕ ЗНАЧЕНИЯ СКОРОСТИ ДАЮТСЯ В СТАТУТНЫХ МИЛЯХ В ЧАС

- ЗНАЧИТЕЛЬНОЕ ВЛИЯНИЕ НА КОНТУРЫ БУДУТ БОКОВЫЕ ВЕТРЫ

- СТАТИЧЕСКИЙ УРОВЕНЬ МОРЯ - СТАНДАРТНЫЙ ДЕНЬ

- ВСЕ ДВИГАТЕЛИ ПРИ ОДНОЙ И ТОЙ ЖЕ ТЯГЕ

ВЗЛЕТНАЯ МОЩНОСТЬ

Рис. А2-8. Кривые зависимости скорости струи реактивного двигателя для самолета «Дуглас» DC-10

Рис. А2-9. Зависимость давления ветра от скорости реактивной струи

Рис. А2-10. Места на аэродроме, где необходимы струеотклоняющие щиты

Рис. А2-11. Струеотклоняющие щиты в зонах перрона

Рис. А2-12. Типы струеотклоняющих щитов

Добавление 3. КЛАССИФИКАЦИЯ САМОЛЕТОВ С ПОМОЩЬЮ КОДОВЫХ НОМЕРОВ И БУКВ

Модель воздушного судна

Код

Расчетная длина поля для данного самолета (м)

Размах крыла (м)

Расстояние между внешними колесами основного шасси (м)

Веаvег DНС2

381

14,6

3,3

Тигbо Веаvег DНС2Т

427

14,6

3,3

Веесhсrаft А24R

603

10,0

3,9

А36

670

10,2

2,9

76

430

11,6

3,3

В55

457

11,5

2,9

В60

793

12,0

3,4

В100

1А

579

14,0

4,3

Вritten Norman Islander ВN2А

353

14,9

4,0

Сеssnа 152

408

10,0

-

172

381

10,9

-

180

367

10,9

-

185

416

10,9

-

Stationair 6

1А

543

10,9

-

Тurbо 6

1А

500

10,9

-

Stationair 7

1А

500

10,9

-

Тurbо 7

567

10,9

-

Skylane

479

10,9

-

Тurbо Skylane

479

10,9

-

310

518

11,3

-

310 Тurbо

1А

507

11,3

-

Golden Eagie 421С

708

12,5

-

Titan 404

721

14,1

-

Beechcraft Е18S

1В

753

15,0

3,9

В80

427

15,3

4,3

С90

488

15,3

4,3

200

579

16,6

5,6

Otter DHC3

1B

497

17,7

3,7

Short SC7-3/SС7-3А

1В

616

19,8

4,6

Twin Otter DH6

1B

695

19,8

4,1

Dash 7 DHC7

1С

689

28,4

7,8

Lear Jet 24F

1005

10,9

2,5

28/29

912

13,4

2,5

Short SD3-30

1106

22,8

4,6

NAMC YS11

2D







Наwkег Siddley НS125-400

1646

14,3

3,3

НS125-600

1646

14,3

3,3

НS125-700

3А

1768

14,3

3,3

Lear Jet 24D

1200

10,9

2,5

35А/36А

1287/1458

12,0

2,5

54

1217

13,4

2,5

55

1292

13,4

2,5

Canadair CL600

3В

1310

18,8

3,6

Fokker F28-1 000

3B

1646

23,6

5,8

F28-2 000

1646

23,6

5,8

Nord 262

3В

1260

21,9

3,4

Antonov АN24

1600

29,2

8,8

Convair 240

1301

28,0

8,4

440

1564

32,1

8,6

580

1341

32,1

8,6

600

1378

28,0

8,4

640

1570

32,1

8,6

DC3

1204

28,8

5,8

DC4

1542

35,8

8,5

DС6А/6В

1375

35,8

8,5

DС9-20

1551

28,5

6,0

Fokker F27-500

3С

1670

29,0

7,9

F27-600

1670

29,0

7,9

F28-3 000

1640

25,1

5,8

F28-4 000

1640

25,1

5,8

F28-6 000

1400

25,1

5,8

50

1355

29,0

8,0

100

1840

28,1

6,0

ВАЕ-АТР

3D

1540

30,6

9,3

Buffalo DНС5D

3D

1471

29,3

10,2

Airbus А300 В2

3D

1676

44,8

10,9

ВАС 1-11-200

1884

27,0

5,2

1-11-300

2484

27,0

5,2

1-11-400

2420

27,0

5,2

1-11-475

2286

28,5

5,4

1-11-500

2408

28,5

5,2

В727-100

2502

32,9

6,9

В727-200

3176

32,9

6,9

B737-100

2499

28,4

6,4

В737-200

2295

28,4

6,4

В737 Advanced-200

4С

2707

28,4

6,4

В737-300

2749

28,9

6,4

В737-400

4С

2499

28,9

6,4

Caravelle 12

4С

2600

34,3

5,9

Concorde

3400

25,5

8,8

DС9-10

1975

27,2

5,9

DС9-30

2134

28,5

6,0

DС9-40

2091

28,5

5,9

DC9-50

2451

28,5

5,9

DC9-80

4С

2195

32,9

6,2

Trident 1Е

2590

29,0

7,3

2780

29,9

7,3

3

2670

29,0

7,3

Viscount 800

1859

28,6

7,9

Airbus А300 В4

4D

2605

44,8

10,9

А300-600

4D

2332

44,8

10,9

А310

4D

1845

43,9

10,9

А320-200

4D

2480

33,9

8,7

В707-100

4D

2454

39,9

7,9

В707 Advanced-100

4D

3206

39,9

7,9

В707-200

4D

2697

39,9

7,9

В707-300

4D

3088

44,4

7,9

В707-400

4D

3277

44,4

7,9

В720

4D

1981

39,9

7,5

В757-200

4D

2057

38,0

8,7

В767-200

4D

1981

47,6

10,8

Canadair CL44D-4

4D

2240

43,4

10,5

Convair 880

4D

2652

36,6

6,6

880М

4D

2316

36,6

6,6

990-30-5

4D

2788

36,6

7,1

990-30-6

4D

2956

36,6

7,1

DС8-43

4D

2947

43,4

7,5

DС8-55

4D

3048

43,4

7,5

DС8-61

4D

3048

43,4

7,5

DС8-63

4D

3179

45,2

7,6

DС10-10

4D

3200

47,4

12,6

DC10-30

4D

3170

50,4

12,6

DС10-40

4D

3124

50,4

12,6

Ilyushin 18V

4D

1980

37,4

9,9

62М

4D

3280

43,2

8,0

Lockheed L100-20

4D

1829

40,8

4,9

L100-30

4D

1829

40,4

4,9

L188

4D

2066

30,2

10,5

L1011-1

4D

2426

47,3

12,8

L1011-100/200

4D

2469

47,3

12,8

L1011-500

4D

2844

47,3

12,8

TU134А

4D

2400

29,0

10,3

TU154

4D

2160

37,6

12,4

В747-100

3060

59,6

12,4

В747-200

3150

59,6

12,4

В747-300

3292

59,6

12,4

В747-400

3383

64,9

12,4

В747-SR

1860

59,6

12,4

49747-SP

2710

59,6

12,4

МD11 (Preliminary)

4Е

2926

51,7

12,5

Добавление 4. ИССЛЕДОВАНИЕ ОТКЛОНЕНИЙ НА РД

Введение

1. В лондонском аэропорту Хитроу компанией «Бритиш эрпотс паблик лимитед» было проведено исследование отклонений на РД. В данном добавлении кратко излагается доклад об этом исследовании.

2. Было зарегистрировано более 77000 операций воздушных судов, связанных с рулением и осуществленных в различных погодных условиях. Цель исследования заключалась в том, чтобы показать, что пилоты при рулении не осуществляют значительного отклонения от осевой линии. Анализ полученных данных содержал две цели. Первая цель заключалась в оценке вероятности соударения законцовок крыла двух «Боингов 747-400» при прохождении друг около друга на параллельных РД. Вторая цель заключалась в оценке ожидаемого числа лет, между двумя такими соударениями. В исследовании также делалась попытка оценить адекватность разделительных расстояний между параллельными РД и ВПП и между РД и объектами, как это рекомендовано в таблице 3-1 Приложения 14.

Прямолинейные участки РД

3. На основании около 2000 случаев отклонений В-747 на прямолинейных участках РД в данном исследовании делается вывод о том, что вероятность столкновения двух В-747-400 при прохождении на параллельных РД равна примерно 10-8, т.е. 1 на 100 миллионов. При этом предполагается, что осевые линии РД находятся на расстоянии 76,5 м друг от друга и что размах крыла воздушного судна равен 65 м. При анализе этих данных на основе большой полученной выборки было установлено, что рулящие воздушные суда не отклоняются в значительной степени от осевой линии РД. Эти данные также позволили установить количество случаев в год, когда воздушные суда В-747 проходят друг около друга на параллельных РД в аэропорту Хитроу. Оно равно примерно 80 случаям в год из 34000 рулений В-747. Данная цифра считается низкой, потому что в большинстве случаев воздушные суда двигаются в одном и том же направлении по системе РД. Вылетающие воздушные суда используют одну ВПП, а прибывающие воздушные суда - вторую ВПП, и их траектории движения перекрываются очень редко. На рисунке 4-1 показано распределение отклонений, на основании которых был сделан анализ.

Криволинейные участки РД

4. Считалось, что вероятность соударения на криволинейных участках РД имеет такую же величину, как и на прямолинейных участках, т.е. 10-8. Количество случаев отклонений В-747 на криволинейных участках РД не было достаточным с целью проведения анализа, аналогичного для прямолинейных участков. Данные собирались по двум точкам. Данные по внутренней кривой оказались бесполезными, поскольку имелась большая зона искусственного покрытия, по внутренней части которой пилоты обычно старались пересечь закругление. Количество наблюдений на внешней кривой оказалось незначительным, т.к. эта часть РД была закрыта для проведения ремонтных работ. На рисунке А4-2 приводится распределение 185 случаев отклонений В-747 по внешней кривой. Отрицательные числа указывают на отклонение от осевой линии в направлении внутренней части кривой. Это отличается от рисунка А4-1, где показаны только абсолютные отклонения. На рисунке А4-2 показано, что в большинстве случаев основное шасси всех воздушных судов пересекает угол. Для того, чтобы на криволинейной части параллельной РД произошло столкновение, наружное воздушное судно должно отклониться в направлении внутрь, а рулящее внутри воздушное судно должно отклониться в направлении наружу. Рисунок А4-2 показывает, что последний случай является маловероятным. Общее распределение наводит на мысль, что вероятность столкновения будет такого же порядка, что и для прямолинейных участков, т.е. 10-8. Считается, что криволинейные участки РД представляют меньшую проблему, чем прямолинейные участки РД, поскольку на конкретной схеме РД всегда будет небольшое число криволинейных элементов. Таким образом, вероятность прохождения друг около друга двух воздушных судов на криволинейных участках значительно меньше вероятности на прямолинейных участках.

Влияние скорости

5. Анализ показал, что скорость воздушного судна не влияет на его боковое отклонение.

Влияние плохих погодных условий

6. Установить связь между плохими погодными условиями и значительными отклонениями на РД оказалось невозможным. В ходе периода сбора данных погодные условия включали выпадение снега, сильный дождь, сильный ветер и уменьшение дальности видимости до 1000 метров.

Статистические данные для всех воздушных судов

7. В таблицах А4-1 и А4-2 приводятся сводные статистические данные для всех воздушных судов на прямолинейных и внешних криволинейных участках РД соответственно.

Отклонение основного шасси (м)

Рис. А4-1. Отклонения основного шасси В-747 на прямолинейных участках РД

Таблица А4-1. Сводные статистические данные (прямолинейные участки РД)

Воздушное судно

Отклонение основного шасси (м)

Отклонение носового колеса (м)

Скорость (узлы)

Количество наблюдений



Средн.

95 %

Макс.

Средн.

95 %

Макс.

Средн.

95 %

Макс.

А310

0,60

1,42

9,0

0,56

1,37

9,1

18,8

25

35

1213

В727

0,65

1,85

8,1

0,56

1,36

9,0

18,9

27

49

1997

В737

0,81

1,90

9,1

0,68

1,62

8,5

17,2

25

35

9035

В747

0,59

1,90

4,1

0,47

1,21

7,8

17,3

25

34

1988

В757

0,72

1,74

7,9

0,63

1,43

6,1

16,1

24

35

6089

ВАС1-11

0,65

1,53

9,5

0,63

1,49

8,2

15,8

23

33

3749

DС9S

0,68

1,62

9,5

0,63

1,50

8,7

17,2

25

39

2941

DС9

0,59

1,44

8,4

0,57

1,42

8,2

16,2

24

33

2885

F27

0,95

2,39

9,6

0,62

1,47

9,6

17,9

26

32

1075

F28

1,26

5,73

10,0

1,00

4,63

9,2

17,2

24

33

745

S360

0,80

2,00

7,4

0,63

1,43

9,2

17,1

23

27

1528

L1011

0,50

1,22

8,9

0,46

1,13

5,2

17,1

25

31

722

Таблица А4-2. Сводные статистические данные (внешняя кривая РД)

Воздушное судно

Отклонение основного шасси (м)

Отклонение носового колеса (м)

Скорость (узлы)

Количество наблюдений

Средн.

Мин.

5 %

95 %

Макс.

Средн.

Мин.

5 %

95 %

Макс.

Средн.

95 %

Макс.

А310

-2,2

-6,4

-3,9

-0,5

+0,6

+0,54

-6,0

-1,3

+2,4

+4,6

15,0

21

27

848

В727

-1,92

-7,5

-3,7

+0,2

+2,5

+0,37

-5,2

-1,5

+2,2

+6,1

17,0

23

33

1044

В737

-0,75

-5,0

-2,5

+0,9

+5,8

+0,32

-5,4

-1,4

+2,1

+5,4

16,6

22

30

3152

В747

-3,31

-7,6

-5,7

-0,5

+0,1

-0,04

-4,1

-2,4

+2,6

+5,3

15,3

22

25

185

В757

-1,50

-7,7

-3,2

0,0

+2,5

+0,08

-3,7

-1,5

+2,0

+4,7

16,3

21

27

2425

ВАС1-11

-1,10

-9,7

-3,0

+0,7

+4,2

+0,47

-5,8

-1,4

+2,4

+5,1

15,4

22

27

962

DС9S

-1,09

-9,0

-3,2

+1,0

+3,6

-0,29

-8,3

-2,6

+1,9

+5,7

16,2

22

29

1510

DС9

-1,11

-7,2

-3,0

-0,8

+2,0

+0,28

-3,0

-1,7

+2,3

+6,7

15,9

22

26

557

F27

-1,59

-7,4

-4,0

+0,4

+8,0

+0,39

-4,2

-1,4

+2,4

+9,2

17,1

23

27

465

F28

-1,33

-8,2

-3,8

+0,7

+9,2

+0,52

-8,9

-1,4

+2,5

+6,0

17,2

22

26

467

S360

-0,71

-9,6

-2,8

+1,1

+8,7

+0,47

-3,7

-1,3

+2,4

+4,2

17,0

22

26

534

L1011

-2,8

-5,9

-4,5

-0,8

+1,4

+0,18

-4,4

-2,2

+2,3

+3,4

14,5

20

26

255

Отклонение (м) (-vе = внутренняя часть кривой)

Рис. А4-2. Отклонения основного шасси В-747 на криволинейных участках РД





© 2013 Ёшкин Кот :-)
