УТВЕРЖДАЮ

Начальник Главного управления промышленной арматуры

____________ Д.А. БИРЮКОВ

«15» 12 1972 г.

РУКОВОДЯЩИЙ ТЕХНИЧЕСКИЙ МАТЕРИАЛ

Резино-фторопластовые диафрагмы для трубопроводной арматуры общего назначения. Конструкция и размеры.

РТМ 26-07-129-72

Вводится впервые

Приказом Главного управления № 143

от «15» декабря 1972 г. срок введения установлен

с «1» марта 1978 г.

* Снято ограничение срока действия

Настоящий руководящий технический материал (РТМ) распространяется на конструкцию и основные размеры резино-фторопластовых диафрагм, предназначенных для комплектации запорных чугунных вентилей с защитным покрытием из кислотостойкой эмали проходов Ду от 25 до 100 мм, изготовляемых по ТУ 26-07-123-74 и ТУ 26-07-1051-78, отсечных и регулирующих клапанов с защитным покрытием из кислотостойкой эмали проходов Ду от 25 до 100 мм, изготовляемых по ТУ 26-07-124-74, применяемых для работы в различных агрессивных средах при температуре от минус 20 до плюс 120 °С, давлениях Рр от 3 до 16 кгс/см2.

1. НАЗНАЧЕНИЕ И ПАРАМЕТРЫ ПРИМЕНЕНИЯ

1.1. Резино-фторопластовые диафрагмы применяется в качестве запорного устройства трубопроводной арматуры при работе в агрессивных средах с параметрами в соответствии с табл. 1.

Таблица 1

Наименование среды

Концентрация среды, %

Концентрация среды, г/л

Температура, °С

Серная кислота

От 1,5 до 92,0

-

От 20 до 120

Соляная кислота

От 4,0 до 33,0

-

От 20 до 50

Метатитановая кислота

-

От 160 до 220

80

Олеиновая кислота

От 0,1 до 1,0

-

От 20 до 120

Растворы радонидов

От 4 до 80

-

От 20 до 120

Едкий натр

-

От 44 до 48

От 15 до 120

Трехокись сурьмы

-

51,5 ± 0,5

80

Окись железа

-

От 3 до 5

-

Двуокись титана

-

От 50 до 300

-

Роданиды

51,5

-

От 25 до 30

Сульфаты

0,07

Хлориды

от 0,2 до 3,0

Роданиды

51,5

-

25

Метилакрилат

0,95

-

Итаконат натрия

0,30



Роданиды

43,5

-

20

Метилакрилат

15,0

-

Метиловый спирт

1,2

-

Метилакрилат

До 5,0

-

78

Метиловый спирт

От 5,0 до 7,0

-

Акриловая кислота

До 2,0



Серная кислота

15,0

-

50

Едкий натр

1,5

-

Бисульфит натрия

60,0

-

От 90 до 110

Серная кислота

10,4

-

Метилакрилат

3,5

-

Метиловый спирт

1.2

-

Примечание: Температура и параметры сред могут уточняться после получения эксплуатационных данных.

2. КОНСТРУКЦИЯ И РАЗМЕРЫ

2.1. Резино-фторопластовые диафрагмы имеют два конструктивных исполнения: диафрагмы для арматуры Ду от 25 до 80 мм изготовляется в нормально закрытом исполнении, диафрагмы для арматуры Ду 100 мм - в нормально открытом исполнении.

2.2. Конструкция и размеры диафрагм в нормально закрытом исполнении должны соответствовать черт. 1 и табл. 2.

Конструкция и размеры диафрагм в нормально открытом исполнении должны соответствовать черт. 2 и табл. 2

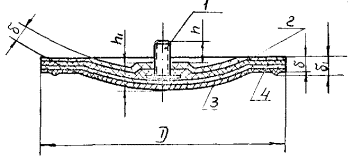

Черт. 1

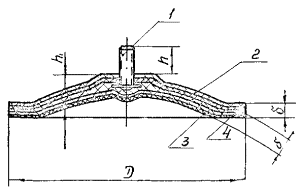

Черт. 2

1 - металлический винт; 2 - резина; 3 - пленка Ф-4; 4 - корд 19В

Таблица 2

мм

Проход условный арматуры Ду

D

h

δ

δ1

h1

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

25

85

±1,5

7

+0,7

3

+0,7

-0,5

4,0

8,5

32

96

7

-0,5

3,5

4,5

9,0

40

114

±2,0

9,5



4,5

5,5

11,5

50

132

12



5,0

6,0

12,0

65

140

12

+1,0

5,0

6,0

13,0

80

160

12

-0,5

5,0

6,0

13,0

100

196

±2,5

12



5,0

6,0

13,5

Примечание: Размеры могут уточняться после изготовления первых серийных партий.

Пример условного обозначения резино-фторопластовой диафрагмы диаметром Д 85 мм: Диафрагма РФ-85 РТМ 26-07-12972.

3. МАТЕРИАЛЫ

3.1. Материалы, применяемые для изготовления резино-фторопластовых диафрагм, должны соответствовать табл. 3.

Таблица 3

Наименование материала

Стандарт или технические условия

Дополнительные указания

Пленка неориентированная вальцованная из фторопласта-4

ТУ 6-05-986-79

Поверхность пленки должна быть обработаны под склеивание с резиной по технологии, утвержденной в установленном порядке.

Сырая резина марки НО-68-1 вальцованная или каландрованная

ТУ 38.1051082-76

-

Вискозный корд марки 19 В

ГОСТ 2631-79

-

Винт сталь Ст 5

ГОСТ 380-71

-

4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

4.1. Конструкция и размеры резино-фторопластовых диафрагм должны соответствовать п. 2.1 и 2.2 настоящего РТМ.

4.2. Материалы, применяемые для изготовления диафрагм, должны соответствовать разделу 3 настоящего РТМ.

4.3. Поверхность резино-фторопластовых диафрагм, соприкасавшихся со средой должна быть глянцевой.

4.4. На поверхности диафрагм не допускается раковины, недопрессовки, трещины, вмятины, складки и посторонние включения.

4.5. На поверхности диафрагм не допускается наличие пузырей между слоями резины и пленки фторопласта-4, слоями резины и корда, а также отслоение пленки фторопласта-4 от резины и отслоение винта.

4.6. Резино-фторопластовые диафрагмы при работе в агрессивных средах при температуре 120 °С должны быть эластичными и выдерживать не менее 2000 циклов «открыто» - «закрыто».

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Каждая диафрагма должна быть подвергнута испытанию на непроницаемость. Испытание должно производиться на специальном приспособлении, позволяющем при зажатии диафрагмы по периферии подавать под неё воздух давлением 0,5 кгс/см2.

Испытание должно производиться путем погружения приспособления с диафрагмой в воду.

Время выдержки при установившемся давлении не менее 1 минуты.

Пропуск воздуха через диафрагму не допускается.

5.2. Диафрагмы в количестве 2 % от каждой партии, но не менее 3 штук должны подвергаться испытанию на цикличность. Количество циклов и температура среды согласно п. 4.6.

Испытанию подвергается диафрагма в собранном изделии. Испытание производится подачей воздуха давлением Рр в полость изделия.

5.3. Результаты испытаний диафрагм на цикличность должны быть оформлены актом.

В случае неудовлетворительных результатов испытания, должны производиться повторные испытания, которым подвергаются диафрагмы в количестве 10 % от испытываемой партии.

Результаты повторных испытаний являются окончательными.

6. УПАКОВКА, ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

6.1. Резино-фторопластовые диафрагмы поставляются в составе арматуры в соответствии с ТУ 26-07-123-74 и ТУ 26-07-124-74. «Арматура трубопроводная общего назначения. Поставка промышленной трубопроводной арматуры». Издание ЦКБА.

6.2. При поставке диафрагм для ЗИП диафрагмы упаковываются в ящики по ГОСТ 14192-77, выложенные внутри бумагой или безворсовой прокладочной тканью. Масса ящика не должна превышать 40 кг.

6.3. Транспортирование диафрагм, упакованных в ящики, производится любыми видами транспорта.

В случае транспортирования диафрагм при температуре ниже нуля, установка их в изделия может производиться после выдержки при комнатной температуре в течение суток.

6.4. Диафрагмы хранить в помещении при температуре воздуха от минус 20 до плюс 30 °С и относительной влажности от 50 до 65 %.

Диафрагмы необходимо защищать от воздействия прямых солнечных лучей и хранить на расстоянии не менее метра от отопительных приборов.

Диафрагмы следует оберегать от загрязнения смазочными материалами, маслами, растворителями и другими веществами, разрушающими резину.

6. ГАРАНТИИ

6.1. Предприятие-изготовитель гарантирует соответствие диафрагм требованиям настоящего РТМ при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

Гарантийный срок устанавливается три года, из них один год - эксплуатации.

Генеральный директор НПОА «Знамя труда»    /С.И. КОСЫХ/

Главный инженер ЦКБА                                /М.Г. САРАЙЛОВ/

Заведующий отделом № 134                          /М.И. ГРОМЫКО/

Заведующий отделом № 161                          /П.Ф. ПЕРОВ/

Руководитель темы                                         /Л.М. ВСЕСВЕТСКАЯ/

Зав. сектором пластмасс                                /О.И. ОРЕХОВ/

Ответственный исполнитель                         /В.С. ЕВДОКИМОВА/

Согласовано

Главный инженер

Кролевецкого арматурного завода                /В.В. ЛУГАЧЕВ/
