ОСТ 26-07-1500-77

УТВЕРЖДАЮ

Главный инженер организации

п/я А-3398

__________________ А.А. Зак

«11» января 1977 г.

ОТРАСЛЕВОЙ СТАНДАРТ

Приказом организации п/я А-3398 от «12» января 1977 г. № 2 срок введения установлен с 01 января 1978 г. на срок до 01.01.83 г.

Несоблюдение стандарта преследуется по закону

Разработан - предприятием п/я Г-4745

Руководитель

предприятия п/я Г-4745                                                     С.И. Косых

Главный инженер                                                               М.Г. Сарайлов

Зам. главного инженера                                                    О.Н. Шпаков

Зав. отделом № 161                                                            П.Ф. Перов

Зав. отделом № 135                                                            О.Г. Крыжановский

Руководитель темы                                                            А.Ф. Бодунов

Исполнитель                                                                       Р.А. Валиев

Внесен - предприятием п/я Г-4745

Подготовлен к утверждению техническим отделом организации п/я А-3398

Начальник отдела                                                               В.В. Фильчагов

Ст. инженер                                                                        А.Д. Никитин

Утверждён - Заместителем руководителя организации п/я А-3398 т. Заком А.А.

Введена в действие приказом по организации от 12 января 1977 г. № 2

1. Настоящий стандарт распространяется на дисковые поворотные затворы фланцевые, бесфланцевые и под приварку общепромышленного назначения на Ду от 40 до 3000 мм и Ру от 0,25 (25) до 2,5 (25) МПа (кгс/см2).

Стандарт устанавливает ряд строительных длин (размеры между наружными торцовыми плоскостями) в зависимости от материала корпуса, условного давления рабочей среды и условного прохода затвора.

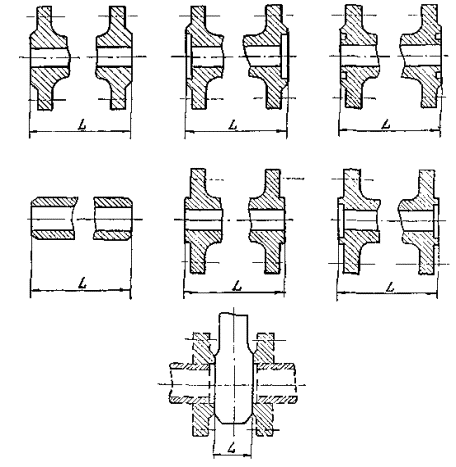

2. Строительные длины затворов должны соответствовать чертежу и табл. 1.

Стандарт не распространяется на затворы специальные, в том числе на затворы с обогревом.

1, 2. (Измененная редакция, Изм. № 3).


Размеры в мм

Давление условное Ру, МПа (кгс/см2)

Материал основных деталей

Проход условный

40

50

65

80

100

150

200

250

300

350

400

500

600

800

1000

1200

1400

1600

1800

2000

2200

2400

3000

Строительная длина

Фланцевый

0,25 (2,5)

Чугун

-

-

-

-

-

-

-

-

-

-

310

-

-

400

400

450

500

550

-

-

-

-

-

0,6 (6,0)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

550

-

700

-

-

-

1030*

-

-

1,0 (10,0)

-

-

-

-

-

-

-

-

-

-

240

275

300

350

630

-

-

-

-

-

-

-

0,25 (2,5)



-

-

-

-

-

-

-

-

-

-

-

-

-

-

400

450

500

550

600

650

700*

800

1000

0,6 (6,0)

Сталь

-

-

-

-

-

-

-

-

-

-

240

-

300

350

400

450

-

-

-

-

-

-

1,0 (10,0)

-

-

-

-

-

-

-

210

220

-

240

275

300

350

400

450

550

-

-

-

-

-

1,6 (16,0);

2,5 (25,0)

-

-

-

-

-

210

230

250

270

-

310

350

390

470

550

630

710

790

-

-

-

-

-

0,6 (6,0)

Титан

-

-









300*

-

-

-

-

-

-

-

Бесфланцевый (стяжные)

1,0 (10,0)

Чугун

32*

32

32*

40

60

70

80

100

-

-

-

-

-

-

-

-

-

-

-

-

-

0,25 (2,5);

0,6 (6,0)

1,0 (10,0);

1,6 (16)

Сталь

-

-

-

100

125

150

200

250

275

300

-

-

-

-

-

-

Под приварку

от 0,25 (25)

до 2,5 (25,0)

Сталь

Титан

-

-

-

-

-

-

250

300

350

-

400

450

600

750

800

850

1000

1000

-

1000

850*

-

1100

1200


3. Предельные отклонения строительных длин в соответствии с табл. 2.

Таблица 2

Строительная длина, мм

Номин.

Пред. откл.

До 200

±1,0

Св. 200 до 300

±1,5

" 300 " 400

±2,0

" 400 " 500

±2,5

" 500 " 600

±3,0

Св. 600

±3,5

4. Условные проходы - по ГОСТ СТ СЭВ 254-76.

5. Условные давления - по ГОСТ 356-80 (СТ СЭВ 253-76).

(Измененная редакция, Изм. № 2).

Руководитель предприятия

п/я Г-4745                                                                    С.И.Косых

Главный инженер                                                       М.Г. Сарайлов

Зам. главного инженера                                             О.Н. Шпаков

Заведующий отделом № 161                                      П.Ф. Перов

Заведующий отделом № 135                                      О.Г. Крыжановский

Руководитель темы                                                     А.Ф. Бодунов

Исполнитель                                                                Р.А. Валиев

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ ОСТ 26-07-150077

Изм.

Номер листов (страниц)

Номер документа

Подпись

Дата

Срок введения изменения

измененных

замененных

новых

анулированных

1

3







Изм. № 1



17.08.87



2

1, 4







Изм. № 2



17.08.87



3

1, 3

3





Изм. № 3



17.08.87
