УТВЕРЖДАЮ

Главный инженер

Главного управления

промышленной арматуры

________________ Зак А.А.

«11» июня 1973 г.





ОТРАСЛЕВОЙ СТАНДАРТ

Приказом Главного управления от «27» июля 1973 г.

(Измененная редакция, Изм. № 3).



1. Настоящий стандарт распространяется на присоединительные размеры приводных устройств вращательного действия (электроприводы, пневмоприводы, редукторы с управлением от маховика и размеры ответных присоединений управляемой ими трубопроводной арматуры).

2. Стандарт применять при новом проектировании и модернизации изделий.

3. Присоединительные размеры для приводных устройств и размеры ответных присоединений для арматуры должны соответствовать типам присоединений указанным в таблице и чертежам 1 ¸ 14.

Таблица

Тип присоединения

Присоединительные размеры по черт.

Диапазон крутящих моментов, кгс×м (для справок)

М

1, 2, 3, 4

От 0,5 до 2,5

А

5, 6, 7, 8

От 2,5 " 10

Б

9, 10

" 10 " 25

В

11, 12

" 25 " 100

Г

" 100 " 250

Д

13, 14

" 250 " 1000

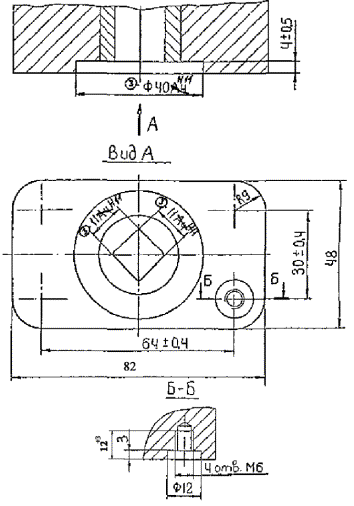

Присоединение типа М приводного устройства

Черт. 1

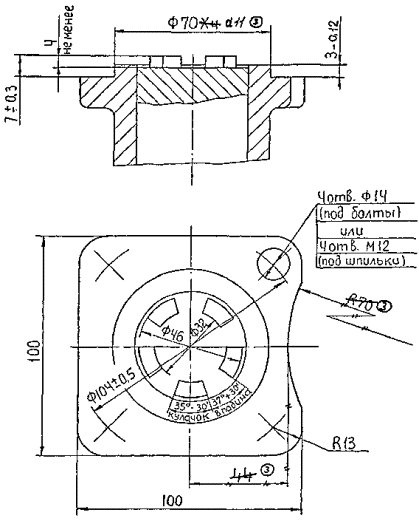

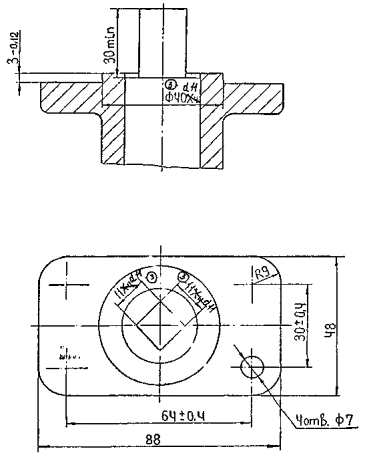

Ответное присоединение типа М трубопроводной арматуры

Черт. 2

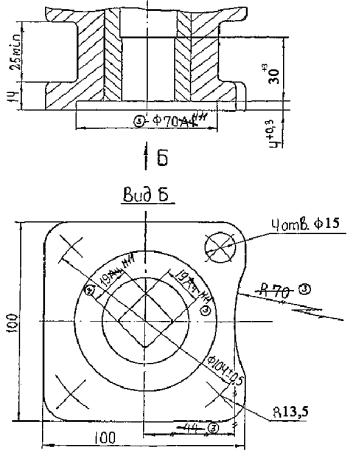

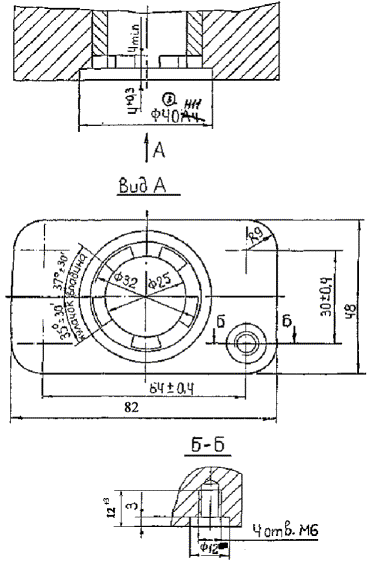

Присоединение типа М приводного устройства

Черт. 3

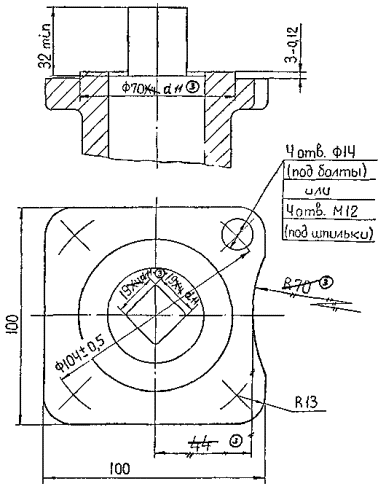

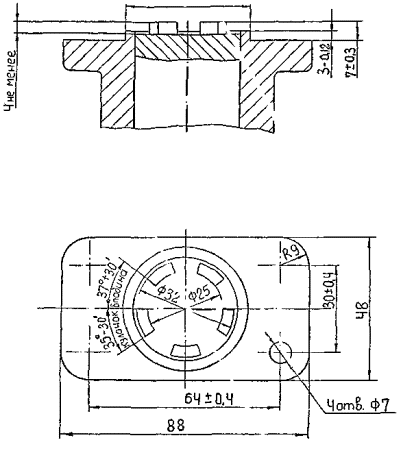

Ответное присоединение типа М трубопроводной арматуры

Черт. 4

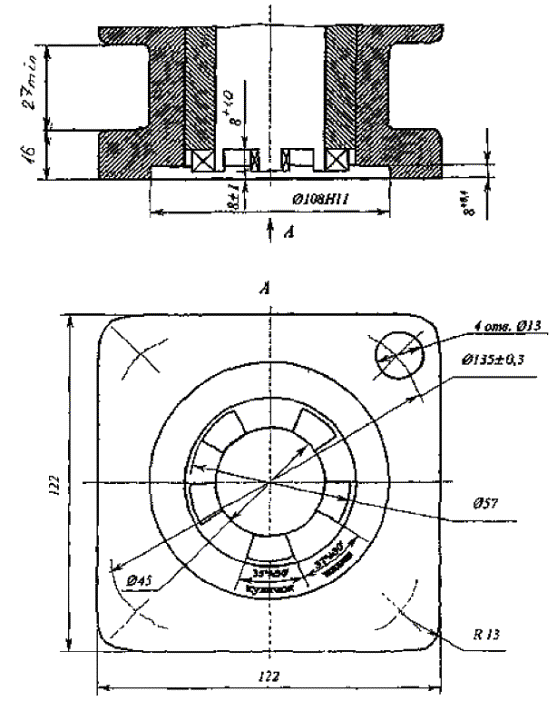

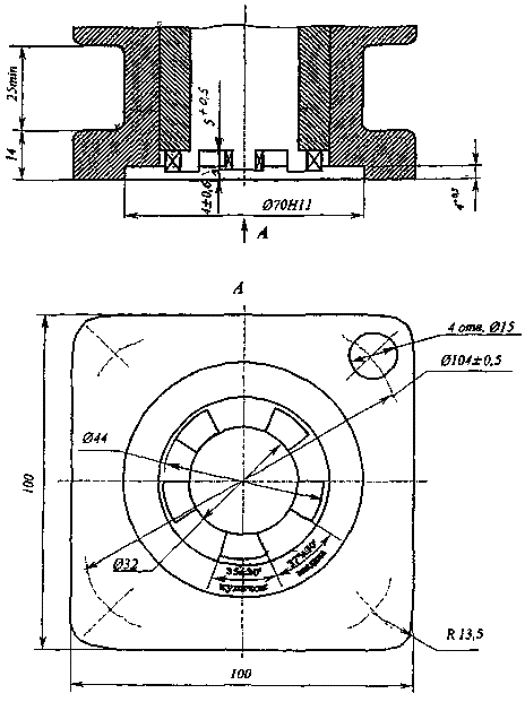

Присоединение типа А приводного устройства

Черт. 5

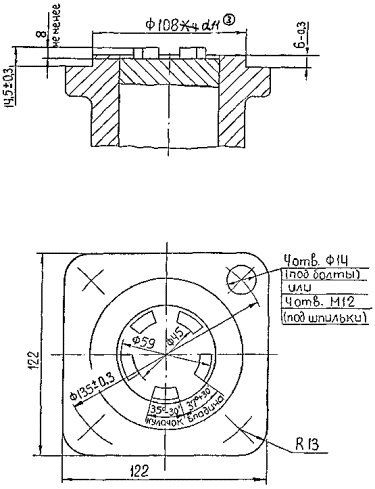

Ответное присоединение типа А трубопроводной арматуры

Черт. 6

Присоединение типа А приводного устройства

Черт. 7

Ответное присоединение типа А трубопроводной арматуры

Черт. 8

Присоединение типа Б приводного устройства

Черт. 9

Ответное присоединение типа Б трубопроводной арматуры

Черт. 10

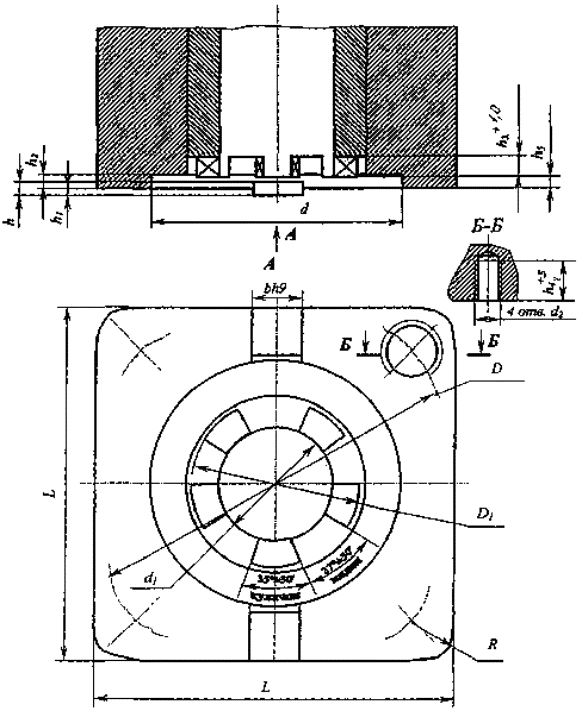

Присоединение типа В и Г приводного устройства

Размеры в миллиметрах

Тип

D

D1

d

d1

d2

L

R

b

h

h1

h2

h3

h4

h5

К-во шпонок, шт.

В

220 ± 0,5

84

155Н11

70

М20

200

22

20

12

6

12+0,5

10

40

12 ± 1

1

Г

330 ± 0,3

148

240Н11

120

М20

285

26

20

12

6

12+0,7

12

40

12 ± 1

2

Черт. 11

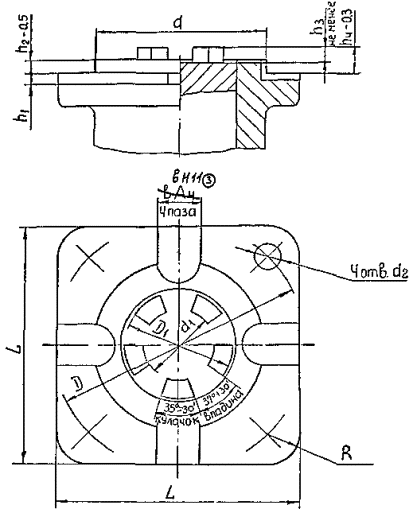

Ответное присоединение типа В и Г трубопроводной арматуры

Тип

D

D1

d

d1

d2

L

R

b

h1

h2

h3

h4

В

220 ± 0,5

84

155d11

70

22

200

22

20

6,5

10

10

20

Г

330 ± 0,3

148

240d11

120

22

285

26

20

6,5

10

12

22

Черт. 12

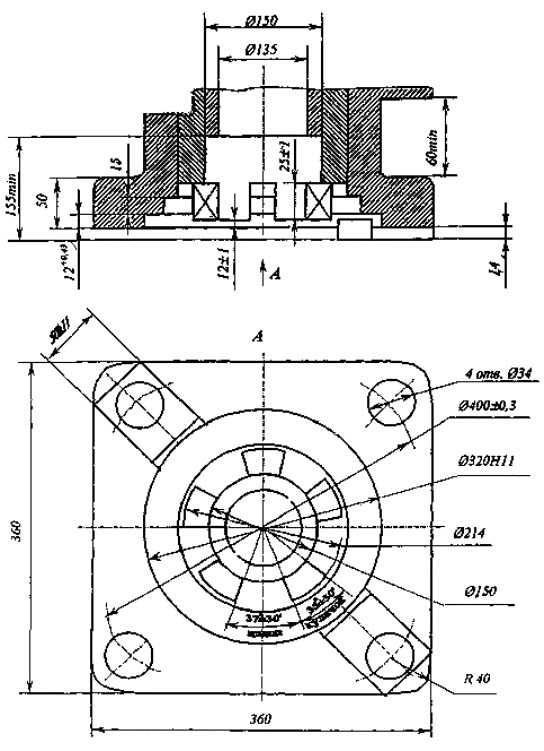

Присоединение типа Д приводного устройства

Черт. 13

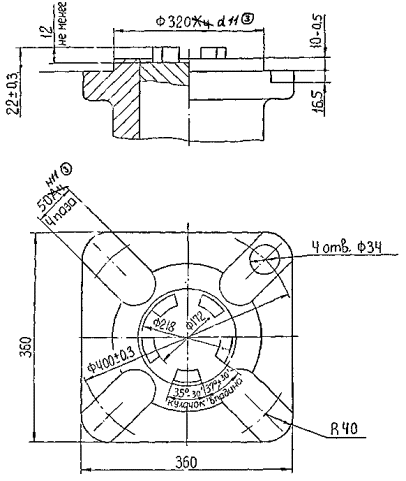

Ответное присоединение типа Д трубопроводной арматуры

Черт. 14

(Измененная редакция, Изм. № 3, 4, 5).

4. Выход резьбы, сбеги, недорезы, проточки и фаски - в зависимости от материала по ГОСТ 10549-80.

(Измененная редакция, Изм. № 3).

Генеральный директор НПОА

«Знамя труда»                                                                         КОСЫХ С.И.

Главный инженер                                                                   САРАЙЛОВ М.Г.

Зам. главного инженера                                                         ШПАКОВ О.Н.

Зам. главного инженера                                                         ВЕЛИШЕК Б.И.

Заведующий отделом № 161                                                  ПЕРОВ П.Ф.

Заведующий отделом № 139                                                  ТЕР-МАТЕОСЯНЦ Т.О.

Руководитель темы                                                                 ШУЛЬМАН П.С.

Исполнитель:

Конструктор I категории                                                       ШЕВЦОВ М.И.

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ ОСТ 26-07-763-73

Номер изменения

Номер листа (страницы)

Номер документа

Подпись

Дата внесения изм.

Дата введения

изменённого

заменённого

нового

аннулированного

1

1

15





Изм. № 1



04.06.78



2

1







Изм. № 2



14.09.83



3

1, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17



18



Изм. № 3



14.06.88
