ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р ИСО
4175-2006









Судостроение

БАРЖИ СУДОВЫЕ СЕРИИ 1

Основные размеры





ISO 4175:1979
Shipbuilding - Shipborne barges, series 1 - Main dimensions
(IDT)





Москва

Стандартинформ

2007



Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184 - ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Научно-исследовательским институтом по стандартизации и сертификации «Лот» ФГУП «ЦНИИ им. акад. А.Н. Крылова» на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 5 «Судостроение»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. № 356-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 4175:1979 «Судостроение. Судовые баржи серии 1. Основные размеры» (ISO 4175:1979 «Shipbuilding -Shipborne barges, series 1 - Main dimensions»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения его в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет





НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Судостроение

БАРЖИ СУДОВЫЕ СЕРИИ 1

Основные размеры

Shipbuilding. Shipborne barges, series 1. Main dimensions

Дата введения -2007-07-01

1 Область применения

Настоящий стандарт устанавливает основные размеры и размеры основных конструктивных элементов судовых барж серии 1.

2 Термины и определения

В настоящем стандарте применен следующий термин с соответствующим определением:

судовые баржи серии 1 (shipbornme barges, series 1): Баржи, грузовые операции с которыми на судне-носителе осуществляются специальным судовым краном, подъемником или при помощи системы докования.

3 Размеры барж

3.1 Основные размеры барж серии 1 должны соответствовать указанным на рисунке 1 и в таблице 1.

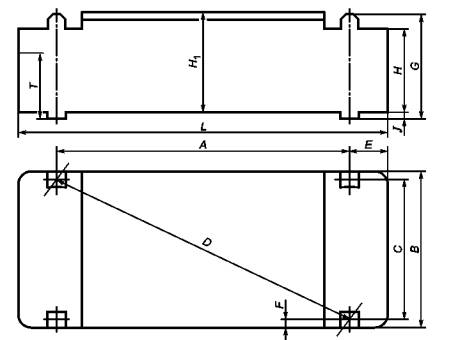

Рисунок 1 - Основные размеры и размеры основных конструктивных элементов судовых барж серии 1

Таблица 1

Размеры в миллиметрах

Серия

Основные размеры

Максимальная осадка в пресной воде Tmax

Максимальное водоизмещение D, м

Длина L

Ширина В

Высота борта в оконечностях Н

Габаритная высота на миделе H1

18745

9500

3658

4267

2730

463

18745

9500

2658

3267

2060

345

18745

9500

1958

2567

1600

263

4 Размеры основных конструктивных элементов

4.1 Для обеспечения взаимозаменяемости при штабелировании и грузовых операциях на судне-носителе с помощью судового крана устанавливаются размеры основных конструктивных элементов барж, указанные в таблице 2.

4.2 Выступы над палубой между подъемными стойками не должны превышать 152 мм. Выступы над палубой во всех других местах не должны превышать 610 мм. Выступы, превышающие указанные размеры, будут мешать работе подъемной раме судового крана.

Таблица 2

В миллиметрах

Серия

Расстояние между центрами стоек

Расстояние от центра стойки

Максимальная высота стоек G

Выступ стоек под днищем
J

по длине
А

по ширине
С

по диагонали
D

до борта
F

до оконечности
E

15850

8877

18166

311

1448

4394

127

15850

8877

18166

311

1448

3394

127

15850

8877

18166

311

1448

2694

127

5 Опорные поверхности

5.1 Баржи должны иметь в оконечностях опорные поверхности для закрепления их в трюме судна-носителя.

5.2 Каждая опорная поверхность должна выдерживать силу 1,78 МН, прикладываемую горизонтально. Эта сила может прикладываться к каждой из двух верхних или к каждой из двух нижних поверхностей, но не ко всем четырем поверхностям одновременно. Расположение и размеры опорных поверхностей должны соответствовать указанным на рисунке 2.

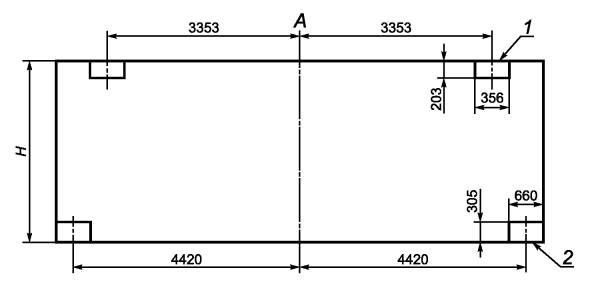

1 - верхняя опорная поверхность; 2 - нижняя опорная поверхность

Рисунок 2 - Расположение и размеры опорных поверхностей

6 Допуски

В таблице 3 установлены допуски на размеры, определяющие взаимозаменяемость барж при погрузке их судовым краном и штабелировании в трюме судна-носителя.

Примечание - Размеры, указанные в настоящем стандарте без допусков, могут использоваться с допусками, определяемыми по стандартам, применяемым в национальном судостроении.

Таблица 3

В миллиметрах

Серия

Допуски на размеры

L

В

А

С

D

G

+ 6

+ 6

+ 6

+ 6

+12

-6

+ 6

+ 6

+ 6

+ 6

+ 6

+12

-6

+ 6

+ 6

+ 6

+ 6

+ 6

+12

-6

+ 6



Ключевые слова: судостроение, суда, баржи судовые, размеры, допуски на размеры
