Приказ Министерства информационных технологий и связи РФ от 13 февраля 2007 г. № 19

"Об утверждении Правил применения оборудования радиодоступа.
Часть I. Правила применения оборудования радиодоступа для беспроводной передачи данных в диапазоне от 30 МГц до 66 ГГц"

В соответствии со статьей 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895; № 52 (часть I), ст. 5038; 2004, № 35, ст. 3607; № 45, ст. 4377; 2005, № 19, ст. 1752; 2006, № 6, ст. 636; № 10, ст. 1069; № 31 (часть I), ст. 3431, ст. 3452) и пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных постановлением Правительства Российской Федерации от 13 апреля 2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463), приказываю:

1. Утвердить прилагаемые Правила применения оборудования радиодоступа. Часть I. Правила применения оборудования радиодоступа для беспроводной передачи данных в диапазоне от 30 МГц до 66 ГГц.

2. Направить настоящий приказ на государственную регистрацию в Министерство юстиции Российской Федерации.

3. Контроль за исполнением настоящего приказа возложить на заместителя Министра информационных технологий и связи Российской Федерации Б.Д. Антонюка.

Министр

Л.Д. Рейман





Зарегистрировано в Минюсте РФ 2 марта 2007 г.



Регистрационный № 9007



Правила применения оборудования радиодоступа.

Часть I.

Правила применения оборудования радиодоступа для беспроводной передачи данных
в диапазоне от 30 МГц до 66 ГГц

(утв. приказом Министерства информационных технологий и связи РФ от 13 февраля 2007 г. № 19)

(с изменениями от 30 июля 2007 г., 23 декабря 2008 г.)

I. Общие положения

1. Правила применения оборудования радиодоступа. Часть I. Правила применения оборудования радиодоступа для беспроводной передачи данных в диапазоне от 30 МГц до 66 ГГц (далее - Правила) разработаны во исполнение статьи 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895; № 52 (часть I), ст. 5038; 2004, № 35, ст. 3607; № 45, ст. 4377; 2005, № 19, ст. 1752; 2006, № 6, ст. 636, № 10, ст. 1069; № 31 (часть I), ст. 3431, ст. 3452) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.

2. Правила устанавливают обязательные требования к параметрам оборудования радиодоступа для беспроводной передачи данных (далее - БПД), применяемого в сети связи общего пользования и технологических сетях связи в случае их присоединения к сети связи общего пользования.

3. Оборудование радиодоступа для БПД использует следующие технологии:

1) Технологии открытых систем (далее - ТОС) стандартов 802.11 (Беспроводное оборудование передачи данных, работающее в диапазоне 2,4 ГГц на скорости 1 и 2 Мбит/с), 802.11а (Беспроводное оборудование передачи данных, работающее в диапазоне 5 ГГц на скорости до 54 Мбит/с), 802.11b (Беспроводное оборудование передачи данных, работающее в диапазоне 2,4 ГГц на скорости до 22 Мбит/с), 802.11g (Беспроводное оборудование передачи данных, работающее в диапазоне 2,4 ГГц на скорости до 108 Мбит/с), 802.15 (Беспроводное оборудование передачи данных со скачкообразной псевдослучайной перестройкой частоты), 802.16 (включает 802.16-2004 Интерфейс для систем с фиксированным широкополосным беспроводным доступом с дополнением 2 и коррекцией 1 802.16е-2005 и 802.16-2004/cor1-2005 Интерфейс для систем с фиксированным и подвижным широкополосным беспроводным доступом),

2) Технология закрытых систем (далее - ТЗС).

4. Правила распространяются на следующее оборудование:

1) беспроводной передачи данных (точки доступа), работающее при максимальной мощности передатчика до 100 мВт (базовая станция и ретранслятор систем абонентского радиодоступа);

2) беспроводной передачи данных, работающее в режиме "точка-многоточка" или при максимальной мощности передатчика более 100 мВт (базовая станция, абонентская станция оборудования радиодоступа);

3) беспроводной передачи данных, работающее в режиме "точка-точка" при максимальной мощности передатчика до 100 мВт, устанавливаемое непосредственно в компьютер или обеспечивающее подключение одного компьютера (оконечное оборудование абонентского радиодоступа);

4) беспроводной передачи данных фиксированного и подвижного широкополосного беспроводного доступа (базовые станции, абонентские станции оборудования радиодоступа, оборудование управления и мониторинга);

5) антенно-фидерные устройства, входящие в состав оборудования БПД; преобразователи частоты; двунаправленные антенные усилители.

5. Оборудование радиодоступа в соответствии с пунктом 28 Перечня средств связи, подлежащих обязательной сертификации, утвержденного постановлением Правительства Российской Федерации от 31 декабря 2004 г. № 896 (Собрание законодательства Российской Федерации, 2005, № 2, ст. 155), подлежит обязательной сертификации и должно пройти процедуру обязательной сертификации в порядке, установленном Правилами организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденными постановлением Правительства Российской Федерации от 13 апреля 2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 28, ст. 2895).

6. Оконечное оборудование абонентского радиодоступа, включая абонентские станции, преобразователи частоты, двунаправленные антенные усилители, подлежит декларированию соответствия.

7. Оборудование радиодоступа для БПД применяется в полосах радиочастот, разрешенных для использования Государственной комиссией по радиочастотам.

II. Требования к оборудованию радиодоступа для БПД

8. Требования к электропитанию оборудования, осуществляемому от одного из следующих источников питания:

1) сети переменного тока с номинальным значением напряжения 220 В.

В этом случае требования к электропитанию должны соответствовать Приложению 2 Правил применения оборудования электропитания средств связи, утвержденных приказом Министерства информационных технологий и связи от 3 марта 2006 г. № 21 (зарегистрирован Минюстом России 27 марта 2006 г. Регистрационный № 7638).

2) внешнего источника постоянного тока с номинальным напряжением 12, 24, 48, или 60 В.

В этом случае требования к электропитанию должны соответствовать Приложению 3 Правил применения оборудования электропитания средств связи, утвержденных приказом Министерства информационных технологии и связи от 3 марта 2006 г. № 21 (зарегистрирован Минюстом России 27 марта 2006 г. Регистрационный № 7638).

3) от щелочных никель-кадмиевых аккумуляторов и батарей.

В этом случае требования к электропитанию должны соответствовать пункту 2.8.2 Правил применения оборудования электропитания средств связи, утвержденных приказом Министерства информационных технологий и связи от 3 марта 2006 г. № 21 (зарегистрирован Минюстом России 27 марта 2006 г. Регистрационный № 7638).

Для оборудования радиодоступа для БПД, устанавливаемого внутрь компьютера или иного электронно-цифрового устройства, требования к электропитанию оборудования радиодоступа для БПД определяются устройством, в которое оно устанавливается.

9. Требования к параметрам устойчивости к электромагнитным помехам оборудования радиодоступа для БПД приведены в Приложении № 1 к Правилам.

10. Требования к параметрам устойчивости к климатическим и механическим воздействиям оборудования радиодоступа для БПД приведены в Приложении № 2 к Правилам.

III. Требования к оборудованию радиодоступа для БПД технологий открытых систем стандартов 802.11, 802.11а, 802.11b, 802.11g, 802.15, 802.16

11. Для оборудования радиодоступа для БПД ТОС устанавливаются следующие требования к параметрам:

1) стандарта 802.15 согласно Приложению № 3 к Правилам;

2) стандарта 802.11 согласно Приложению № 4 к Правилам;

3) стандарта 802.11b согласно Приложению № 5 к Правилам;

4) стандарта 802.11а согласно Приложению № 6 к Правилам;

5) стандарта 802.11g согласно Приложению № 7 к Правилам;

6) стандарта 802.16 к базовым станциям согласно Приложению № 8 к Правилам;

7) стандарта 802.16 к абонентским станциям согласно Приложению № 9 к Правилам.

IV. Требования к оборудованию радиодоступа для БПД ТЗС

12. Оборудование радиодоступа для БПД ТЗС имеет фиксированную установку радиочастоты или дискретную псевдослучайную перестройку рабочей частоты в пределах разрешенного диапазона.

13. Для передатчика оборудования радиодоступа для БПД ТЗС устанавливаются следующие требования к параметрам:

1) ширины полосы частот излучения передатчика при максимальной загрузке согласно Приложению № 10 к Правилам;

2) уровней побочных излучений передатчика при максимальной загрузке согласно Приложению № 11 к Правилам;

3) относительной нестабильности частоты передатчика или частоты задающего генератора передатчика согласно Приложению № 12 к Правилам.

14. Для приемника оборудования радиодоступа для БПД ТЗС устанавливаются следующие требования к параметрам:

1) уровней паразитных излучений при максимальной загрузке согласно Приложению № 13 к Правилам;

2) избирательности приемника по зеркальному каналу для оборудования, построенного по супергетеродинной схеме, составляет не менее 70 дБ;

3) уровня излучения гетеродина приемника:

а) для оборудования, работающего в диапазоне частот до 470 МГц не превышает минус 57 дБм;

б) для оборудования, работающего в диапазоне частот 470 МГц - 43,5 ГГц не превышает минус 90 дБм;

4) чувствительности приемника согласно Приложению № 14 к Правилам;

5) сигнала на входе приемника согласно Приложению № 15 к Правилам;

6) помехи от соседнего канала в условиях полной загрузки канала согласно Приложению № 16 к Правилам;

15. Требования к оборудованию радиодоступа для БПД ТЗС, работающему в диапазонах 33,0-48,5 МГц, 57,0-57,5 МГц приведены в Приложении № 17 к Правилам.

V. Требования к антенно-фидерным устройствам, к преобразователям частоты и к двунаправленным антенным усилителям

16. Антенно-фидерные устройства, входящие в состав оборудования радиодоступа для БПД, проверяются вместе с указанным оборудованием. Проверяемое оборудование при подключении к нему указанных антенно-фидерных устройств соответствует требованиям, приведенным в разделах II - IV Правил.

17. Для антенных усилителей диапазонов частот 2,4 ГГц, 5 ГГц, 6 ГГц устанавливаются следующие требования к параметрам:

1) мощности сигнала на выходе антенного усилителя, в режиме "Передачи":

а) в диапазонах частот 2,4 ГГц, 5 ГГц, 6 ГГц не превышают 30 дБм (1000 мВт);

б) в диапазоне частот 5,15-5,25 ГГц не превышают 10log(ΔF_МГц) - 17 дБВт;

2) коэффициента ослабления усилителя на частотах отстоящих от средней частоты канала на ±1,4 ГГц:

а) для диапазона частот 2,4 ГГц составляют не менее 60 дБ;

б) для диапазонов частот 5 ГГц, 6 ГГц составляют не менее 55 дБ;

3) коэффициента ослабления в диапазонах частот 2,4 ГГц, 5 ГГц, 6 ГГц относительно средней частоты канала устанавливают в пределах от 0,3 до 0,5 дБ;

4) входной мощности переключения режимов "Передача-прием" не превышают 2,5 мВт;

5) времени переключения режимов "Передача-прием", "Прием-передача" не превышают 1 мкс.

18. Для преобразователей частоты устанавливаются следующие требования к параметрам:

1) ширина спектра сигнала, излучаемого преобразователем, соответствует ширине спектра сигнала на входе преобразователя;

2) спектральные компоненты внеполосных излучений на выходе преобразователя не превышают минус 40 дБм;

3) уровень побочных излучений на выходе преобразователя:

а) в полосе частот от 30 МГц до 1 ГГц не превышает минус 50 дБм;

б) в полосе частот 1 ГГц - 26,5 ГГц не превышает минус 30 дБм;

4) Относительная нестабильность частоты гетеродина преобразователя не хуже 20 × 10(-6);

5) входная мощность переключения режимов "ПЕРЕДАЧА-ПРИЕМ" не превышает 2,5 мВт;

6) Время переключения режимов "ПЕРЕДАЧА-ПРИЕМ", "ПРИЕМ-ПЕРЕДАЧА" не превышает 1 мкс.

VI. Требования к внешней синхронизации оборудования радиодоступа для БПД

19. При применении в качестве источника внешней синхронизации глобальных навигационных спутниковых систем используется глобальная навигационная спутниковая система ГЛОНАСС. Дополнительно допускается возможность работы с другими глобальными навигационными спутниковыми системами.

20. Пункт 20 исключен согласно Приказу Мининформсвязи от 30 июля 2007 г. № 93.

21. Пункт 21 исключен согласно Приказу Мининформсвязи от 30 июля 2007 г. № 93.

22. В оборудовании радиодоступа для БПД предусмотрена непрерывная индикация текущего режима работы (ГЛОНАСС либо ГЛОНАСС/GPS).

VII. Требования к параметрам оборудования радиодоступа для БПД в части использования электрических и оптических интерфейсов

23. В оборудовании радиодоступа для БПД используется один из следующих интерфейсов или их комбинация (два и более):

1) интерфейсы передачи данных;

2) интерфейсы цифровых абонентских линий XDSL;

3) интерфейс 64 кбит/с;

4) интерфейс линейного тракта 2048 кбит/с (код HDB3);

5) электрические интерфейсы оборудования плезиохронной (PDH) и синхронной (SDH) цифровых иерархий;

6) оптический линейный интерфейс плезиохронной цифровой иерархии PDH cистем передачи абонентского доступа;

7) оптические интерфейсы к оборудованию синхронной цифровой иерархии;

8) интерфейсы к сети передачи данных с использованием контроля несущей и обнаружением коллизий;

9) интерфейсы к оборудованию, использующему режим асинхронного переноса;

10) интерфейсы V5 к цифровым телефонным станциям;

11) интерфейсы внешней синхронизации;

12) интерфейсы к сетям передачи данных, поддерживающим протоколы IP.

24. Требования к параметрам интерфейсов оборудования радиодоступа для БПД:

1) интерфейсы передачи данных согласно приложению 7 к Правилам применения оборудования проводных и оптических систем передачи абонентского доступа (далее - Правила № 112-06), утвержденным приказом Министерства информационных технологий и связи Российской Федерации от 24.08.2006 № 112 (зарегистрирован в Министерстве юстиции Российской Федерации 4 сентября 2006 г., регистрационный № 8194);

2) интерфейсы цифровых абонентских линий xDSL:

- линейный интерфейс низкоскоростной цифровой абонентской линии согласно приложению 11 к Правилам № 112-06;

- высокоскоростная цифровая абонентская линия HDSL согласно приложению 12 к Правилам № 112-06;

- среднескоростная цифровая абонентская линия MDSL согласно приложению 13 к Правилам № 112-06;

- асимметричная ADSL согласно приложению 14 к Правилам № 112-06;

- симметричная цифровая абонентская линия SHDSL согласно приложению 15 к Правилам № 112-06;

- сверхскоростная цифровая абонентская линия VDSL согласно приложению 16 к Правилам № 112-06;

3) интерфейс 64 кбит/с согласно приложению 19 к Правилам № 112-06;

4) линейный тракт 2048 кбит/с (код HDB3) согласно приложению 21 к Правилам № 112-06;

5) электрические интерфейсы оборудования плезиохронной (PDH) и синхронной (SDH) цифровых иерархий согласно приложению 20 к Правилам № 112-06;

6) оптический линейный интерфейс плезиохронной цифровой иерархии PDH систем передачи абонентского доступа согласно приложению 22 к Правилам № 112-06;

7) оптические интерфейсы к оборудованию синхронной цифровой иерархии согласно приложению 23 к Правилам № 112-06;

8) интерфейсы к сети передачи данных с использованием контроля несущей и обнаружением коллизий согласно приложению 25 к Правилам № 112-06;

9) интерфейсы к оборудованию, использующему режим асинхронного переноса согласно приложению 26 к Правилам № 112-06;

10) интерфейс V5 к цифровым телефонным станциям согласно приложению 6 к Правилам № 112-06;

11) интерфейс внешней синхронизации согласно приложению 31 к Правилам № 112-06;

12) к интерфейсам сетей передачи данных, поддерживающих протоколы IP, устанавливаются следующие обязательные требования при реализации:

- протоколов передачи пакетов IP согласно приложению № 1 к Правилам применения оборудования коммутации и маршрутизации пакетов информации (далее - Правила № 144-07), утвержденным приказом Министерства информационных технологий и связи Российской Федерации от 06.12.2007 № 144 (зарегистрирован в Министерстве юстиции Российской Федерации 21 декабря 2007 г., регистрационный № 10795);

- протокола ICMP согласно приложению № 2 к Правилам № 144-07;

- протокола разрешения адресов согласно приложению № 3 к Правилам № 144-07;

- протокола соединения "точка - точка" согласно приложению № 9 к Правилам № 144-07;

- протокола высокоуровневого управления каналом передачи данных HDLC согласно приложению № 10 к Правилам № 144-07;

- протокола передачи пакетов мультимедийной информации (протокола Н.323) согласно приложению 10 к Правилам применения оконечного оборудования, выполняющего функции систем коммутации (далее - Правила № 113-06), утвержденным приказом Министерства информационных технологий и связи Российской Федерации от 24.08.2006 № 113 (зарегистрирован в Министерстве юстиции Российской Федерации 4 сентября 2006 г., регистрационный № 8196);

- протокола инициирования сеанса связи (протокола SIP) согласно приложению 11 к Правилам № 113-06.

Приложение № 1

к Правилам

Требования к параметрам устойчивости к электромагнитным помехам

1. Оборудование радиодоступа для БПД устойчиво к электростатическим разрядам. Параметры испытательного напряжения соответствуют значениям, приведенным в таблице № 1.

Таблица № 1

Вид электрического разряда

Степень жесткости испытаний

Испытательное напряжение, кВ

Критерий качества функционирования

Контактный разряд







- базовая станция

2

4

В

- абонентская станция

1

2



Воздушный разряд







- базовая станция

2

4

В

- абонентская станция

1

2



2. Оборудование радиодоступа для БПД устойчиво к наносекундным импульсным помехам. Параметры испытательного воздействия соответствуют значениям, приведенным в таблице № 2.

Таблица № 2

Наносекундные импульсные помехи

Степень жесткости испытаний

Параметры испытательных импульсов

Критерий качества функционирования

Амплитуда, кВ

Частота, кГц

1

2

3

4

5

В цепях электропитания переменного тока









- базовая станция

2

1

5

В

- абонентская станция

1

0,5

5



В цепях электропитания постоянного тока









- базовая станция

2

1

5



- абонентская станция

1

0,5

5

В

В цепях ввода-вывода

1

0,25

5

В

3. Оборудование радиодоступа для БПД, подключаемое к электрическим сетям переменного тока при токе нагрузки (в одной фазе) не превышает 16 А, устойчиво к динамическим изменениям напряжения сети электропитания. Параметры испытательного воздействия соответствуют значениям, приведенным в таблице № 3.

Таблица № 3

Вид помехи

Степень жесткости испытаний

Параметры испытательного воздействия

Критерий качества функционирования

Провал напряжения







- базовая станция

2

0,7 U_н*, длительность 25 периодов (500 мс)

В

- абонентская станция

1

0,7 U_н, длительность 10 периодов (200 мс)

А

Прерывания напряжения







- базовая станция

2

длительность 5 периодов (100 мс)

В

- абонентская станция

1

длительность 1 период (20 мс)

А

Выбросы напряжения







- базовая станция

2

1,2 U_н, длительность 25 периодов (500 мс)

В

- абонентская станция

1

1,2 U_н, длительность 10 периодов (200 мс)

А

________________________

* U_н - номинальное напряжение сети электропитания.

4. Оборудование радиодоступа для БПД устойчиво к воздействию радиочастотных электромагнитных полей в диапазоне частот 80-1000 МГц и воздействию кондуктивных электромагнитных помех в полосе частот от 150 кГц до 80 МГц.

Параметры испытательного воздействия соответствуют значениям, приведенным в таблице № 4.

Таблица № 4

Вид воздействия

Степень жесткости испытаний

Параметры испытательного воздействия

Критерий качества функционирования

Радиочастотное электромагнитное поле

2

Напряженность поля 3 В/м
(130 дБ относительно 1 мкВ/м)

А, В

Кондуктивные электромагнитные помехи

2

Испытательное напряжение 3 В
(130 дБ относительно 1 мкВ)

А, В

Критерии качества функционирования оборудования приведены в таблице № 5.

Таблица № 5

Критерий качества функционирования оборудования

Качество функционирования при испытаниях на помехоустойчивость

А

В период воздействия и после прекращения действия помехи обеспечивается выполнение требований пунктам 13 - 18 настоящих Правил

В

После прекращения действия помехи обеспечивается выполнение требований пунктов 13 - 18 настоящих Правил

5. Оборудование радиодоступа для БПД с электропитанием от внешних источников постоянного тока с номинальным напряжением Uп устойчивы к воздействию одиночного импульса прямоугольной формы с амплитудой ±0,2Uп длительностью 0,4 с и импульса с амплитудой ±0,4Uп длительностью 0,005 с. Каждое из указанных воздействий не вызывает появления цифровых ошибок и срабатывания устройств контроля и сигнализации БС.

Приложение № 2

к Правилам

Требования к параметрам устойчивости к климатическим и механическим воздействиям

1. Оборудование радиодоступа для БПД ТОС и ТЗС обеспечивает сохранение своих параметров, указанных в пунктах 13, 14, 17, 18 Правил; в пунктах 1 и 2 Приложения № 17 к Правилам; в пунктах 2 и 3 Приложения № 3 к Правилам; в пунктах 2 и 3 Приложения № 4 к Правилам; в пунктах 2 и 3 Приложения № 5 к Правилам; в пунктах 2 и 4 Приложения № 6 к Правилам; в пунктах 2 и 3 Приложения № 7 к Правилам; в пунктах 4.17, 4.18, 5.5 и 5.6 Приложения № 8 к Правилам; в пунктах 4.16, 4.17, 5.6 и 5.7 Приложения № 9 к Правилам при температуре окружающей среды от -40 до +50°С для оборудования, устанавливаемого на открытом воздухе, и от +5 до +40°С для оборудования, устанавливаемого в помещении.

Контроль параметров оборудования при воздействии повышенной (пониженной) рабочей температуры производится при одновременном измерении напряжения электропитания в пределах допустимых значений.

2. Оборудование радиодоступа для БПД ТОС и ТЗС обеспечивает сохранение параметров, перечисленных в пунктах 13, 14, 17, 18 Правил; пунктах 1 и 2 Приложения № 17 к Правилам; в пунктах 2 и 3 Приложения № 3 к Правилам; в пунктах 2 и 3 Приложения № 4 к Правилам; в пунктах 2 и 3 Приложения № 5 к Правилам; в пунктах 2 и 4 Приложения № 6 к Правилам; в пунктах 2 и 3 Приложения № 7 к Правилам; в пунктах 4.17, 4.18, 5.5 и 5.6 Приложения № 8 к Правилам; в пунктах 4.16, 4.17, 5.6 и 5.7 Приложения № 9 к Правилам при относительной влажности воздуха до 93% при температуре +25°С для оборудования, устанавливаемого на открытом воздухе, и до 80% при температуре +25°С для оборудования, устанавливаемого в помещении.

3. Оборудование радиодоступа для БПД ТОС и ТЗС не содержит узлы и конструктивные элементы с механическим резонансом в диапазоне частот 5-25 Гц.

4. Оборудование радиодоступа для БПД ТОС и ТЗС работоспособно и обеспечивает сохранение параметров, перечисленных в пункте 1 Приложения № 2 к Правилам после воздействия синусоидальной вибрации с амплитудой ускорения 4g в диапазоне частот 5-80 Гц.

Приложение № 3

к Правилам

Требования к параметрам оборудования радиодоступа для БПД ТОС стандарта 802.15

1. Требования к параметрам оборудования радиодоступа для БПД ТОС стандарта 802.15 приведены в таблице № 1.

Таблица № 1

Наименование параметра

Значение параметра

Диапазон частот, МГц

2400-2483,5

Разнос несущих частот, МГц

1

Метод расширения спектра

FHSS

Количество несущих частот (каналов)

79, f = 2402 + k (МГц), k = 0,...,78

Время работы на одном канале, не превышает, с

0,4

Тип модуляции

GFSK

2. Требования к параметрам передатчика приведены в таблице № 2.

Таблица № 2

Наименование параметра

Значение параметра

Уровни излучаемого сигнала (не превышает, дБ) в полосе частот, МГц:



|N* - M**| = 2

-20

|N - M| ≥ 3

-40

Нестабильность частоты передатчика, не более

±75 кГц

____________________

*N - центральная частота канала, отстоящего от текущего.

**М - центральная частота текущего канала.

2.1. Значения уровня побочных излучений передатчика приведены в таблице № 3.

Таблица № 3

Диапазон частот, ГГц

Значение параметра, не превышает, дБм

в рабочем режиме

в режиме ожидания

0,03-1,00

-36

-57

1,00-12,75

-30

-47

1,80-1,90

-47

-47

5,15-5,30

-47

-47

3. Требования к параметрам приемника приведены в таблице № 4.

Таблица № 4

Наименование параметра

Значение параметра

Минимальный уровень сигнала на антенном разъеме приемника, соответствующий уровню вероятности ошибки по битам равному 10(-3), не превышает, дБм

-70

Максимальный уровень входного сигнала при вероятности ошибки по битам равной 10(-3), не менее, дБм

-20

3.1. Значения уровня паразитных излучений приведены в таблице № 5.

Таблица № 5

Диапазон частот, ГГц

Значение параметра, не превышает, дБм

0,03-1

-57

1-12,75

-47

Приложение № 4

к Правилам

Требования к параметрам оборудования радиодоступа для БПД ТОС стандарта 802.11

1. Требования к параметрам оборудования радиодоступа для БПД ТОС стандарта 802.11 приведены в таблице № 1.

Таблица № 1

Наименование параметра

Значение параметра

Диапазон частот

2400-2483,5 МГц

Метод расширения спектра

FHSS

Количество несущих частот (каналов)

не менее 20 непересекающихся по уровню минус 20 дБ

Время работы на одном канале, не превышает, с

0,4

Скорости передачи данных по радиоканалу и модуляции

1 Мбит/с - 2 GFSK

2 Мбит/с - 4 GFSK

2. Требования к параметрам передатчика приведены в таблице № 2.

Таблица № 2

Наименование параметра

Значение параметра

1

2

Максимальная мощность передатчика

не более 20 дБм (100 мВт)

Максимальная спектральная плотность мощности (в полосе 100 кГц), не превышает

20 дБм (100 мВт)

Уровни излучаемого сигнала (не превышает, дБ) в полосе частот, МГц:



|N* - M**| = 2

-40 дБ

|N - M| ≥ 3

-60 дБ

Нестабильность частоты передатчика, не более

±60 кГц

____________________

*N - канал, отстоящий от текущего на целое число МГц.

**М - центральная частота текущего канала (МГц).

3. Значения уровня побочных излучений передатчика приведены в таблице № 3.

Таблица № 3

Диапазон частот, ГГц

Значение параметра, не превышает, дБм

в рабочем режиме

в режиме ожидания

0,03-1,00

-36

-57

1,00-12,75

-30

-47

1,80-1,90

-47

-47

5,15-5,30

-47

-47

4. Требования к параметрам приемника приведены в таблице № 4.

Таблица № 4

Наименование параметра

Значение параметра

1

2

Минимальный уровень СВЧ сигнала на входе приемника, не превышает, при кадровой ошибке с длиной кадра 400 байт ≤ 3% и скорости передачи:



- 1 Мбит/с

-80 дБм

- 2 Мбит/с

-75 дБм

Максимальный уровень входного сигнала, не менее, при кадровой ошибке с длиной кадра 400 байт ≤ 3%

-20 дБм

5. Значения уровня паразитных излучений приемника приведены в таблице № 5.

Таблица № 5

Диапазон частот, ГГц

Значение параметра, не превышает, дБм

0,03-1,00

-57

1,00-12,75

-47

Приложение № 5

к Правилам

Требования к параметрам оборудования радиодоступа для БПД ТОС стандарта 802.11b

1. Требования к параметрам оборудования радиодоступа для БПД ТОС стандарта 802.11b приведены в таблице № 1.

Таблица № 1

Наименование параметра

Значение параметра

Диапазон частот

2400-2483,5 МГц

Метод расширения спектра

DSSS

План частот

2412 + 5(n - 1), n = 1...13

Скорости передачи информации по радиоканалу и виды модуляции

1 Мбит/с - DBPSK;

2 Мбит/с - DQPSK;

5,5, 11, 22 Мбит/с ССК, РВСС

2. Требования к параметрам передатчика приведены в таблице № 2.

Таблица № 2

Наименование параметра

Значение параметра

Максимальная мощность передатчика

не более 20 дБм (100 мВт)

Маска спектра излучаемого сигнала

см. рисунок 1

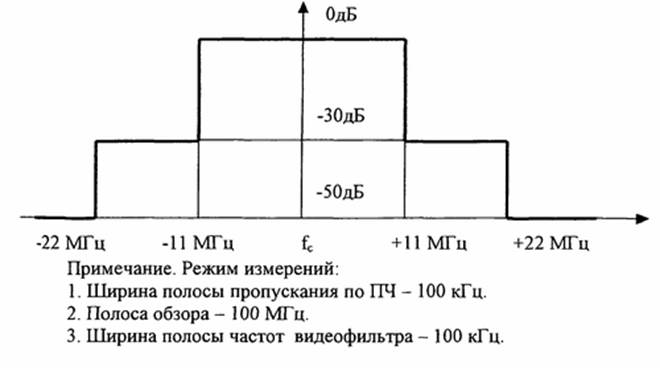

"Рисунок 1. Маска спектра сигнала"

Относительная нестабильность частоты передатчика ±25 × 10(-6).

3. Значения уровня побочных излучений передатчика приведены в таблице № 3.

Таблица № 3

Диапазон частот, ГГц

Значение параметра, не превышает, дБм

в рабочем режиме

в режиме ожидания

0,03-1,00

-36

-57

1,00-12,75

-30

-47

1,80-1,90

-47

-47

5,15-5,30

-47

-47

4. Требования к параметрам приемника приведены в таблице № 4.

Таблица № 4

Наименование параметра

Значение параметра

Минимальный уровень СВЧ сигнала на входе приемника, не превышает, при кадровой ошибке с длиной кадра 1024 байт ≤ 8% и скорости передачи:



- 2 Мбит/с

-80 дБм

- 11 Мбит/с

-76 дБм

Максимальный уровень входного сигнала, не менее, при кадровой ошибке с длиной кадра 1024 байт ≤ 8% и скорости передачи:



- 2 Мбит/с

-4 дБм

- 11 Мбит/с

-10 дБм

5. Значения параметров уровня паразитных излучений приведены в таблице № 5.

Таблица № 5

Диапазон частот, ГГц

Значение параметра, не превышает, дБм

0,03-1,00

-57

1,00-12,75

-47

Приложение № 6

к Правилам

Требования к параметрам оборудования радиодоступа для БПД ТОС стандарта 802.11а

1. Требования к параметрам оборудования радиодоступа для БПД ТОС стандарта 802.11а приведены в таблице № 1.

Таблица № 1

Наименование параметра

Значение параметра

Диапазон частот

5150-6425 МГц

Метод доступа к среде

множественный доступ с контролем несущей и предотвращением коллизий

Метод расширения спектра

OFDM

Частотный разнос каналов

20 МГц

Количество поднесущих в канале

52

Скорости передачи информации по радиоканалу (Мбит/с) и виды модуляции

6; 9 - BPSK

12; 18 - QPSK

24; 36 - 16QAM

48; 54; 108 - 64QAM

2. Требования к параметрам передатчика приведены в таблице № 2.

Таблица № 2

Наименование параметра

Значение параметра

Максимальная мощность передатчика, в полосе частот:



5150-5250 МГц

не более 17 дБм (50 мВт)

5250-5350 МГц

не более 24 дБм (250 мВт)

5350-5470 МГц

не более 30 дБм (1000 мВт)

5470-5650 МГц

не более 30 дБм (1000 мВт)

5650-5725 МГц

не более 30 дБм (1000 мВт)

5725-5825 МГц

не более 30 дБм (1000 мВт)

5825-6425 МГц

не более 30 дБм (1000 мВт)

Относительная нестабильность частоты передатчика

20 × 10(-6)

Уровень побочных излучений передатчика, не превышает, в диапазоне частот:



0,03 ГГц - 1 ГГц

-40 дБ

1 ГГц - 26,5 ГГц

-30 дБ

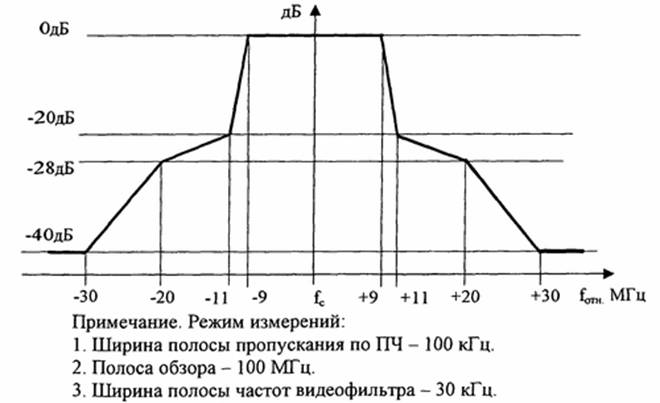

3. Маска спектра излучаемого сигнала приведена на рисунке 1.

"Рисунок 1. Маска спектра сигнала"

4. Требования к параметрам приемника приведены в таблице № 3.

Таблица № 3

Наименование параметра

Значение параметра

Минимальный уровень СВЧ сигнала на входе приемника, не превышает, при пакетной ошибке с длиной пакета 1000 байт ≤ 10% и скорости передачи:



- 12 Мбит/с

-79 дБм

- 54 Мбит/с

-65 дБм

Максимальный уровень входного сигнала, не менее, при пакетной ошибке с длиной пакета 1000 байт ≤ 10%

-30 дБм

Уровень паразитных излучений не превышает, в диапазоне частот:



0,03 ГГц - 1 ГГц

-57 дБм

1 ГГц - 26,5 ГГц

-50 дБм

Приложение № 7

к Правилам

Требования к параметрам оборудования радиодоступа для БПД ТОС стандарта 802.11g

1. Требования к параметрам оборудования радиодоступа для БПД ТОС стандарта 802.11g приведены в таблице № 1.

Таблица № 1

Наименование параметра

Значение параметра

Диапазон частот

2400-2483,5 МГц

План частот (центральные частоты каналов, МГц)

2412 + 5(n - 1), n = 1...13

Режимы работы

DSSS, OFDM, PBCC, DSSS-OFDM

Скорости передачи данных по радиоканалу и модуляции

1 Мбит/с - DBPSK



2 Мбит/с - DQPSK



5,5 и 11 Мбит/с - ССК, РВСС



6 и 9 Мбит/с - BPSK



12 и 18 Мбит/с - QPSK



24 и 36 Мбит/с - 16QAM



48, 54, 108 Мбит/с - 64QAM



22 и 33 Мбит/с - РВСС

2. Требования к параметрам передатчика приведены в таблице № 2.

Таблица № 2

Наименование параметра

Значение параметра

Максимальная мощность передатчика

не более 24 дБм (250 мВт)

Максимальная спектральная плотность мощности (в полосе 1 МГц), не превышает

10 дБм (10 мВт)

Маска спектра излучаемого сигнала, в режиме работы:



- с одной несущей с расширением спектра прямой последовательностью;

см. рисунок 1 Приложения № 5

- мультиплексирование с разделением по ортогональным частотам

см. рисунок 1 Приложения № 6

Относительная нестабильность частоты передатчика

25 × 10(-6)

3. Значения параметра уровня побочных излучений передатчика приведены в таблице № 3.

Таблица № 3

Диапазон частот, ГГц

Значение параметра, не превышает, дБм

в рабочем режиме

в режиме ожидания

0,03-1,00

-36

-57

1,00-12,75

-30

-47

1,80-1,90

-47

-47

5,15-5,30

-47

-47

4. Требования к параметрам приемника приведены в таблице № 4.

Таблица № 4

Наименование параметра

Значение параметра

Минимальный уровень СВЧ сигнала на входе приемника, не превышает:



- при кадровой ошибке с длиной кадра 1024 байт ≤ 8% и скорости передачи:



- 11 Мбит/с

-76 дБм

- 22 Мбит/с

-76 дБм

- при пакетной ошибке с длиной кадра 1000 байт ≤ 10% и скорости передачи:



- 12 Мбит/с

-79 дБм

- 54 Мбит/с

-65 дБм

Максимальный уровень входного сигнала, не менее, при пакетной ошибке с длиной кадра 1000 байт ≤ 10%

-20 дБм

5. Значения параметра уровня паразитных излучений приведены в таблице № 5.

Таблица № 5

Диапазон частот, ГГц

Значение параметра, не превышает, дБм

0,03-1,00

-57

1,00-12,75

-47

Приложение № 8

к Правилам

Требования к параметрам базовых станций БПД ТОС стандарта 802.16

1. Базовые станции БПД ТОС стандарта 802.16 работают в диапазоне частот от 2 ГГц до 66 ГГц.

2. Требования к параметрам базовых станций БПД ТОС стандарта 802.16 диапазона частот от 2 ГГц до 11 ГГц приведены в пункте 4 Приложения № 8 к Правилам.

3. Требования к параметрам базовых станций БПД ТОС стандарта 802.16 диапазона частот от 10 ГГц до 66 ГГц приведены в пункте 5 Приложения № 8 к Правилам.

4. Требования к параметрам базовых станций БПД ТОС стандарта 802.16 диапазона частот от 2 ГГц до 11 ГГц.

4.1 БС БПД ТОС используют один из следующих режимов работы:

1) режим отдельной несущей (SCa);

2) режим ортогонального частотного уплотнения (OFDM);

3) режим множественного доступа с ортогональным частотным уплотнением (OFDMA).

4.2 При формировании выходного сигнала БС в режиме OFDM применяется 256-ти точечное обратное преобразование Фурье.

4.3 При формировании выходного сигнала БС в режиме OFDMA:

1) применяется обратное преобразование Фурье, содержащее одно число точек из ряда: 128, 512, 1024, 2048;

2) применяется обратное преобразование Фурье с динамически изменяемым числом точек из ряда: 128, 512, 1024, 2048 (SOFDMA).

4.4 В зависимости от требуемой скорости передачи данных в БС могут применяться следующие способы модуляция несущей частоты:

1) двоичная фазовая манипуляция (BPSK);

2) квадратурная фазовая манипуляция (QPSK);

3) 16-позиционная квадратурная амплитудная манипуляция (16QAM);

4) 64-позиционная квадратурная амплитудная манипуляция (64QAM).

В режиме SCa допускается применение 256-позиционной квадратурной амплитудной манипуляции (265QAM).

4.5 Ширина канала ΔF базовых станций устанавливается кратной 0,25 МГц и составляет величину не менее 1,25 МГц и не более 28 МГц.

4.6 В режимах OFDM базовые станции предоставляют канальный ресурс ΔF полностью или в отдельных частотных подканалах или группах подканалов.

4.7 БС работают в дуплексном режиме с временным разделением (TDD) или с частотным разделением (FDD).

4.8 Допускается работа БС в полудуплексном режиме с частотным разделением (H-FDD).

4.9 БС могут поддерживать следующие режимы связи:

1) Точка-точка;

2) Точка-многоточка;

3) Сеточный (Mesh).

4.10 Для оборудования широкополосной сети подвижного доступа дополнительно выполняются требования:

1) БС поддерживают процедуры хэндовера подвижной АС;

2) Максимальное время задержки сигнала при переключении подвижной АС от одной базовой станции к другой менее 200 мс;

3) БС могут поддерживать дежурный режим (sleep-mode) работы АС.

4.11 Основные параметры передатчиков БС оборудования радиодоступа для БПД ТОС диапазона частот от 2 ГГц до 11 ГГц, измеряемые непосредственно на ВЧ соединителе передатчика приведены в таблице № 1. Для оборудования радиодоступа для БПД со встроенными антеннами в качестве эталонной антенны принимается антенна с коэффициентом усиления 0 дБи.

Таблица № 1. Основные параметры передатчиков БС БПД ТОС стандарта 802.16 диапазона частот от 2 ГГц до 11 ГГц

Параметр

Режим работы

Значение

1

2

3

Управление мощностью передатчика

SCa

Динамический диапазон регулировки мощности передатчика БС составляет не менее 20 дБ, минимальный шаг регулировки 1 дБ, относительная погрешность шага регулировки не превышает ±25%, но не более 4 дБ.

OFDM

Динамический диапазон регулировки мощности передатчика БС составляет не менее 10 дБ, минимальный шаг регулировки не более 1 дБ, относительная погрешность шага регулировки ±50%, но не более 4 дБ.

OFDMA

Динамический диапазон регулировки мощности передатчика составляет не менее 45 дБ, минимальный шаг регулировки 1 дБ, относительная погрешность шага регулировки ±50%, но не более 4 дБ.

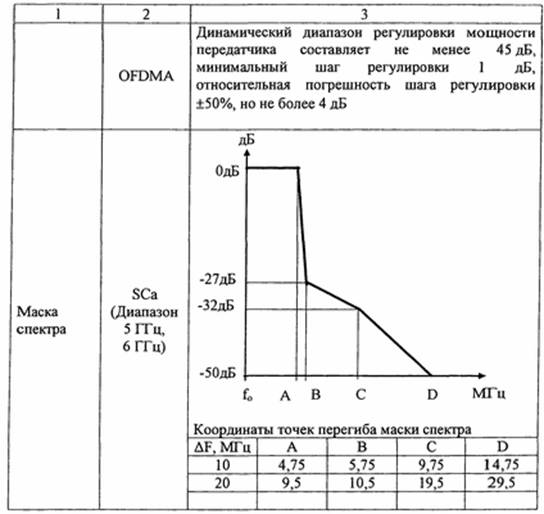

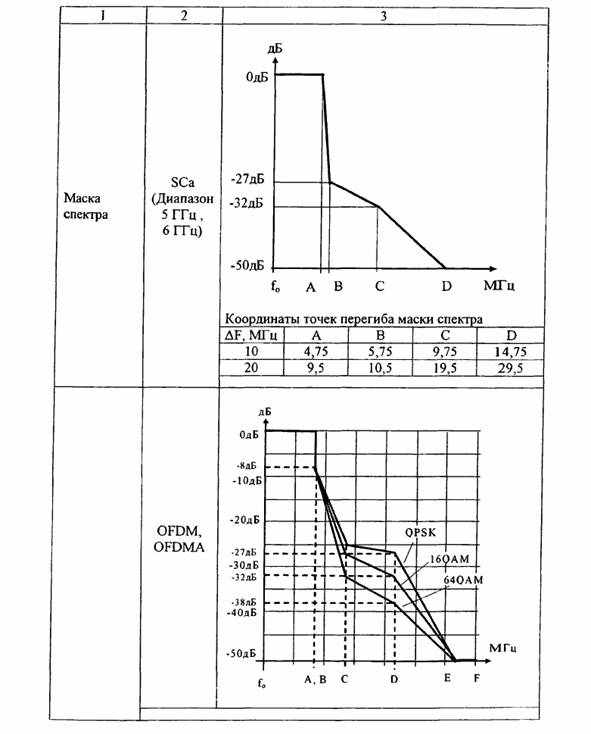

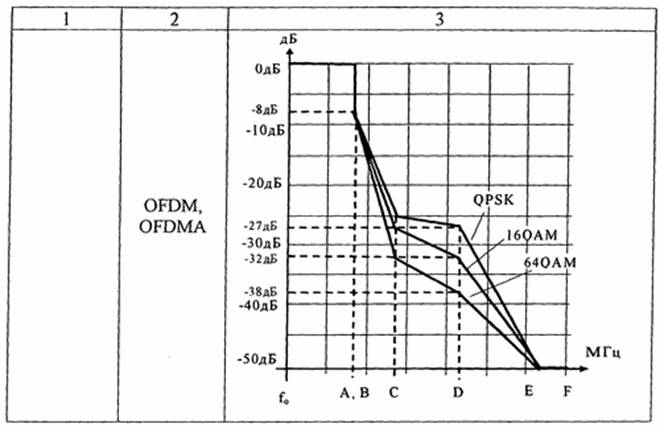

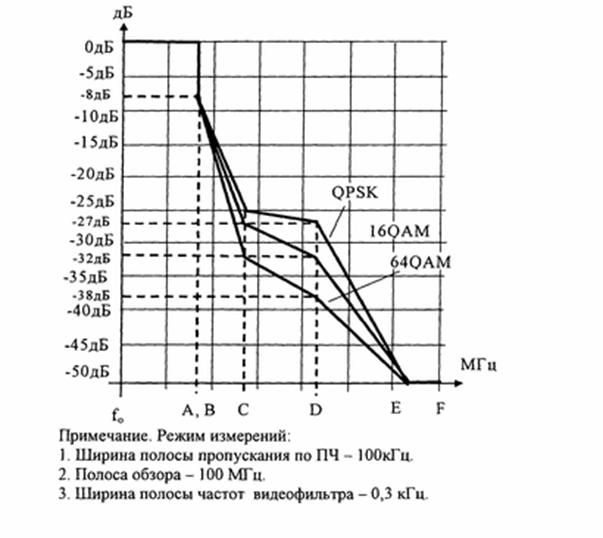

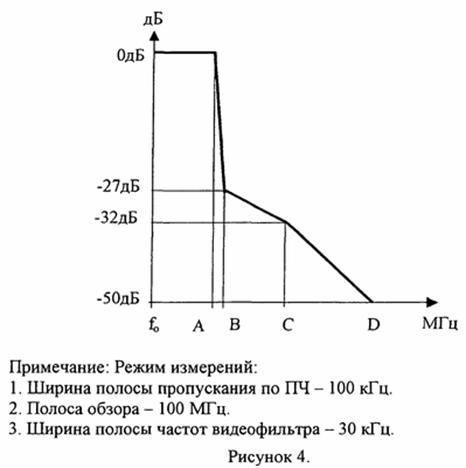

"Рисунок "Маска спектра"

1

2

3



Координаты точек перегиба масок спектра



ΔF, МГц

А

В

С

D

Е

F



1,25

0,625

0,625

0,893

1,321

2,500

3,125



1,5

0,750

0,750

1,071

1,586

3,000

3,750



1,75

0,875

0,875

1,250

1,850

3,500

4,375



2,5

1,250

1,250

1,785

2,643

5,000

6,250



3

1,500

1,500

2,142

3,171

6,000

7,500



3,5

1,750

1,750

2,499

3,700

7,000

8,750



5

2,500

2,500

3,570

5,285

10,000

12,500



6

3,000

3,000

4,284

6,342

12,000

15,000



7

3,500

3,500

4,998

7,399

14,000

17,500



8,75

4,375

4,375

6,248

9,249

17,500

21,875



10

5,000

5,000

7,140

10,570

20,000

25,000



12

6,000

6,000

8,568

12,684

24,000

30,000



14

7,000

7,000

9,996

14,798

28,000

35,000



15

7,500

7,500

10,710

15,855

30,000

37,500



17,5

8,750

8,750

12,495

18,498

35,000

43,750



20

10,000

10,000

14,280

21,140

40,000

50,000



24

12,000

12,000

17,136

25,368

48,000

60,000



28

14,000

14,000

19,992

29,596

56,000

70,000



Для величин ΔF, не указанных в данной таблице, значения частот в точках перегиба FA, FB, FC, FD, FE, FF, вычисляются по формулам:



FA = 0,5 × ΔF;

FB = 0,5 × ΔF;

FC = 0,714 × ΔF;





FD = 1,057 × ΔF;

FE = 2,0 × ΔF;

FF = 2,5 × ΔF.



Допустимый уровень побочных излучений

SCa, OFDM, OFDMA

Минус 50 дБм, в диапазоне частот 30 МГц - 21,2 ГГц
Минус 30 дБм, в диапазоне частот выше 21,2 ГГц

Относительная погрешность установки частоты, не более

SCa

±8 × 10(-6)

OFDM

±8 × 10(-6)

OFDMA

±2 × 10(-6)

Отношение сигнал/шум на выходе передатчика

SCa

Не менее 40 дБ

Ошибки модуляции

SCa

Ошибки модуляции при различных способах модуляции не превышают указанных ниже значений





Способ модуляции

Ошибка модуляции, %





BPSK

12





QPSK

12





16QAM

6





64QAM

3,1





256QAM

1,5

Ошибки созвездия передатчика (Constellati on error)

OFDM

Среднеквадратическое (СКВ) значение Constellation error для различных способов модуляции не превышает указанных ниже значений.





Способ модуляции - относительная скорость кодирования

СКВ ошибки модуляции, дБ





BPSK-1/2

минус 13,0





QPSK-1/2

минус 16,0





QPSK-3/4

минус 18,5





16QAM-1/2

минус 21,5





16QAM-3/4

минус 25,0





64QAM-2/3

минус 29,0





64QAM-3/4

минус 31,0



OFDMA

СКВ значение Constellation error для различных способов модуляции не превышает указанных ниже значений.





Способ модуляции - относительная скорость кодирования

СКВ ошибки модуляции, дБ





QPSK-1/2

минус 15,0





QPSK-3/4

минус 18,0





16QAM-1/2

минус 20,5





16QAM-3/4

минус 24,0





64QAM-1/2

минус 26,0





64QAM-2/3

минус 28,0





64QAM-3/4

минус 30,0

4.12 Основные параметры приемников БС оборудования радиодоступа для БПД ТОС диапазона частот от 2 ГГц до 11 ГГц приведены в таблице № 2.

Таблица № 2. Основные параметры приемников БС оборудования радиодоступа для БПД ТОС стандарта 802.16 диапазона частот от 2 ГГц до 11 ГГц

Параметр

Режим работы

Значение

1

2

3

Чувствительность

SCa

BPSK: -96,2 + 10log(ΔF)





QPSK: -93,2 + 10log(ΔF)





16QAM: -86,2 + 10log(ΔF)





64QAM: -80,0 + 10log(ΔF)





Все значения чувствительности приемника приведены в дБм для вероятности битовой ошибки равной (BER) 10(-3)



OFDM



ΔF, МГц

BPSK

QPSK

16QAM

64QAM



1/2

1/2

3/4

1/2

3/4

1/2

3/4



1,25

- 97,5

- 94,5

- 92,0

- 89,0

- 85,5

- 81,5

-79,5



2,5

- 94,5

- 91,5

- 89,0

- 86,0

- 82,5

- 78,5

-76,5



5

- 91,5

- 88,5

- 86,0

- 83,0

- 79,5

- 75,5

-73,5



10

- 88,5

- 85,5

- 83,0

- 80,0

- 76,5

- 72,5

-70,5



15

- 86,7

- 83,7

- 81,2

- 78,2

- 74,7

- 70,7

-68,7



20

- 85,4

- 82,4

- 79,9

- 76,9

- 73,4

- 69,4

-67,4



ΔF, МГц

BPSK

QPSK

16QAM

64QAM



1/2

1/2

3/4

1/2

3/4

1/2

3/4



1,5

-96,7

-93,7

-91,2

-88,2

-84,7

-80,7

-78,7



3

-93,7

-90,7

-88,2

-85,2

-81,7

-77,7

-75,7



6

-90,7

-87,7

-85,2

-82,2

-78,7

-74,7

-72,7



12

-87,7

-84,7

-82,2

-79,2

-75,7

-71,7

-69,7



24

-84,7

-81,7

-79,2

-76,2

-72,7

-68,7

-66,7



ΔF, МГц

BPSK

QPSK

16QAM

64QAM



1/2

1/2

3/4

1/2

3/4

1/2

3/4



1,75

-96,1

-93,1

-90,6

-87,6

-84,1

-80,1

-78,1



3,5

-93,0

-90,0

-87,5

-84,5

-81,0

-77,0

-75,0



7

-90,0

-87,0

-84,5

-81,5

-78,0

-74,0

-72,0



14

-87,0

-84,0

-81,5

-78,5

-75,0

-71,0

-69,0



28

-84,0

-81,0

-78,5

-75,5

-72,0

-68,0

-66,0



OFDMA



ΔF, МГц

QPSK

16QAM

64QAM



1/2

3/4

1/2

3/4

1/2

2/3

3/4



1,25

-96,3

-93,3

-90,8

-87,3

-85,3

-83,3

-81,3



1,5

-95,5

-92,5

-90,0

-86,5

-84,5

-82,5

-80,5



1,75

-94,8

-91,8

-89,3

-85,8

-83,8

-81,8

-79,8



3

-92,5

-89,5

-87,0

-83,5

-81,5

-79,5

-77,5



3,5

-91,8

-88,8

-86,3

-82,8

-80,8

-78,8

-76,8



5

-90,2

-87,2

-84,7

-81,2

-79,2

-77,2

-75,2



6

-89,4

-86,4

-83,9

-80,4

-78,4

-76,4

-74,4



7

-88,8

-85,8

-83,3

-79,8

-77,8

-75,8

-73,8



8,75

-87,8

-84,8

-82,3

-78,8

-76,8

-74,8

-72,8



10

-87,2

-84,2

-81,7

-78,2

-76,2

-74,2

-72,2



12

-86,4

-83,4

-80,9

-77,4

-75,4

-73,4

-71,4



14

-85,8

-82,8

-80,3

-76,8

-74,8

-72,8

-70,8



20

-84,2

-81,2

-78,7

-75,2

-73,2

-71,2

-69,2



1) Все значения чувствительности приемника приведены в дБм для BER = 10(-6).



2) Для оборудования с другими, не перечисленными в этой таблице значениями ΔF, чувствительность приемника не хуже значений, указанных для ближайшей ΔF.

Максимальный уровень входного сигнала

SCa

Базовая станция обеспечивает возможность приема рабочего сигнала с уровнем -40 дБм и выдерживает входной сигнал с уровнем 0 дБм без электрического повреждения цепей приемника

OFDM OFDMA

Оборудование обеспечивает возможность приема рабочего сигнала с уровнем -45 дБм и выдерживает входной сигнал с уровнем 0 дБм без электрического повреждения цепей приемника

Допустимый уровень побочных излучений

SCa, OFDM, OFDMA

Минус 50 дБм, в диапазоне частот 30 МГц - 21,2 ГГц

Минус 30 дБм, в диапазоне частот выше 21,2 ГГц

Подавление помех по

SCa

Отношение несущая/помеха (С/I) в1 соседнем канале
при 3 дБ деградации и BER = 10(-3)

BPSK: < минус 12 дБ

соседнему каналу и



QPSK: < минус 9 дБ

паразитным каналам



16QAM: < минус 2 дБ





64QAM: < +5 дБ





256QAM: < +12 дБ





Отношение С/I в 1 соседнем канале
при 1 дБ деградации и BER = 10(-3)

BPSK: < минус 8 дБ





QPSK: < минус 5 дБ





16QАМ: < + 2дБ





64QAM: < +9 дБ





256QAM: < +16 дБ





Отношение С/I во 2 соседнем канале
при 3 дБ деградации и BER = 10(-3)

BPSK: < минус 37 дБ





QPSK: < минус 34 дБ





16QAM: < минус 27 дБ





64QAM: < минус 20 дБ





256QAM: < минус 13 дБ





Отношение С/I во 2 соседнем канале
при 1 дБ деградации и BER = 10(-3)

BPSK: < минус 33 дБ





QPSK: < минус 30 дБ





16QAM:< минус 22 дБ





64QAM: < минус 16 дБ





256QAM: < минус 9 дБ



OFDM

Подавление помехи в 1 соседнем канале при BER = 10(-6) и 3 дБ деградации С/I

16QAM-3/4: ≥ 11 дБ





64QAM-3/4: ≥ 4 дБ





Подавление помехи во 2 соседнем канале при BER = 10(-6) и 3 дБ деградации С/I

16QAM-3/4: ≥ 30 дБ





64QAM-3/4: ≥ 23 дБ



OFDMA

Подавление помехи в 1 соседнем канале при BER = 10(-6) и 3 дБ деградации С/I

16QAM-3/4: ≥ 11 дБ





64QAM-3/4: ≥ 4 дБ





Подавление помехи во 2 соседнем канале при BER = 10(-6) и 3 дБ деградации С/I

16QAM-3/4: ≥ 30 дБ





64QAM-3/4: ≥ 23 дБ

Подавление зеркального канала

OFDM

Не менее 60 дБ

5. Требования к параметрам базовых станций БПД ТОС стандарта 802.16 диапазона частот от 10 ГГц до 66 ГГц.

5.1. БС оборудования радиодоступа для БПД используют режим SC одной несущей частоты.

5.2. Вид дуплекса: TDD или FDD. В оборудовании радиодоступа для БПД ТОС предусмотрены полудуплексные режимы работы H-FDD.

5.3. В оборудовании радиодоступа для БПД ТОС используется ширина радиоканала 20, 25, 28 МГц.

5.4. Модуляция несущих частот: QPSK, 16QAM, 64QAM.

5.5. Основные параметры передатчиков БС оборудования радиодоступа для БПД ТОС диапазона частот от 10 ГГц до 66 ГГц, измеряемые непосредственно на ВЧ соединителе приведены в таблице № 3. Для оборудования радиодоступа для БПД со встроенными антеннами в качестве эталонной антенны принимается антенна с коэффициентом усиления 0 дБи.

Таблица № 3. Основные параметры передатчиков БС оборудования радиодоступа для БПД ТОС стандарта 802.16 диапазона частот от 10 ГГц до 66 ГГц

Параметр

Значение

1

2

Динамический диапазон регулировки излучаемой мощности передатчика, не менее, дБ

40

Рисунок

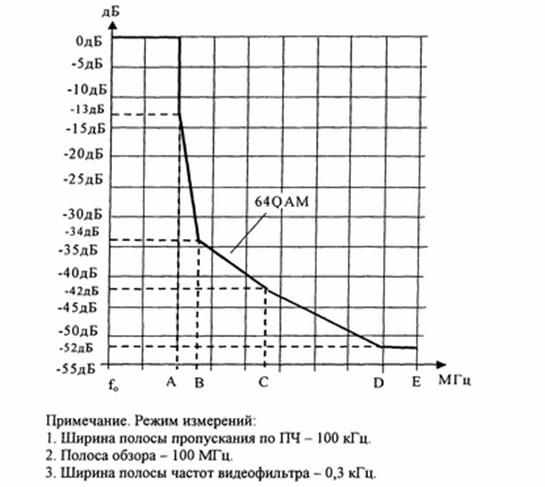

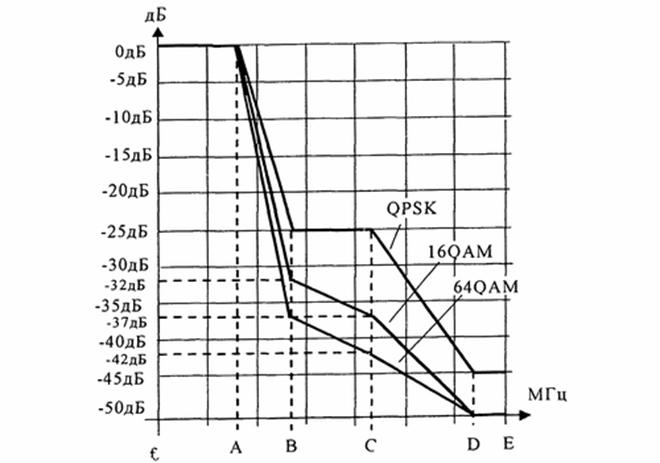

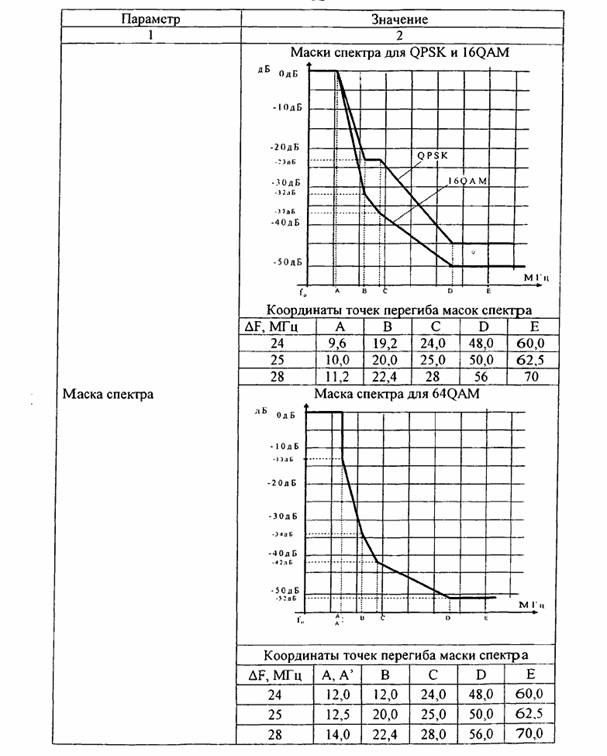

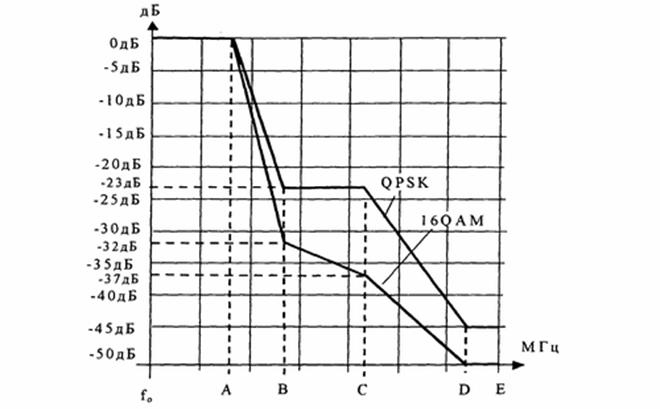

"Рисунок. Маска спектра"

Параметр

Значение

1

2

Допустимый уровень побочных излучений, не превышает, дБм

- 50 дБм, при 30 МГц ≤ f ≤ 21,2 ГГц

- 30 дБм, при 21,2 ГГц < f

Относительная нестабильность частоты передатчика

8 × 10(-6)

Ошибки модуляции

Ошибки модуляции при различных способах модуляции не превышают указанных ниже значений



Способ модуляции

Ошибка модуляции, %



QPSK

10



16QAM

3



64QAM

1,5

5.6. Требования к параметрам приемника БС оборудования радиодоступа для БПД ТОС диапазона частот от 10 ГГц до 66 ГГц приведены в таблице № 4.

Таблица № 4. Основные параметры приемника БС оборудования радиодоступа для БПД ТОС стандарта 802.16 диапазона частот от 10 ГГц до 66 ГГц

Параметр

Значение

1

2

Чувствительность приемника, не превышает, дБм,

Для вероятности битовой ошибки равной 10(-3)



QPSK: -94 + 10log(ΔF)



16QAM: -87 + 10log(ΔF)



64QAM: -79 + 10log(ΔF)



Для вероятности битовой ошибки BER равной 10(-6)



QPSK: -90 + 10log(ΔF)



16QAM: -83 + 10log(ΔF)



64QAM: -74 + 10log(ΔF)



ΔF - ширина канала в МГц

Динамический диапазон приемника при модуляции QPSK, не менее, дБ

27

Допустимый уровень побочных излучений, не превышает

-50 дБм при 30 МГц ≤ f ≤ 21,2 ГГц

-30 дБм при 21,2 ГГц < f

Подавление помех по соседним каналам

Отношение несущая/помеха (С/I) в 1 соседнем канале
при 3 дБ деградации и BER = 10(-3)

QPSK: < минус 9 дБ

16QAM: < минус 2 дБ

64QAM: < +5 дБ

Отношение С/I в 1 соседнем канале
при 1 дБ деградации и BER = 10(-3)

QPSK: < минус 5дБ

16QAM: < +2 дБ

64QAM: < +9 дБ

Отношение (С/I) в 1 соседнем канале
при 3 дБ деградации и BER = 10(-6)

QPSK: < минус 5 дБ

16QAM: < +2 дБ

64QAM: < +9 дБ

Отношение С/I в 1 соседнем канале
при 1 дБ деградации и BER = 10(-6)

QPSK: < минус 1 дБ

16QAM: < +6 дБ

64QAM: < +13 дБ

Отношение С/I во 2 соседнем канале
при 3 дБ деградации и BER =10(-3)

QPSK: < минус 34 дБ

16QAM: < минус 27 дБ

64QAM: < минус 20 дБ

Подавление помех по соседним каналам

Отношение С/I во 2 соседнем канале
при 1 дБ деградации и BER = 10(-3)

QPSK: < минус 30 дБ

16QAM: < минус 22 дБ

64QAM: < минус 16 дБ

Отношение С/I во 2 соседнем канале
при 3 дБ деградации и BER = 10(-6)

QPSK: < минус 30 дБ

16QAM: < минус 23 дБ

64QAM: < минус 16 дБ

Отношение С/I во 2 соседнем канале
при 1 дБ деградации и BER = 10(-6)

QPSK: < минус 26 дБ

16QAM: < минус 20 дБ

64QAM: < минус 12 дБ

Приложение № 9

к Правилам

Требования к параметрам абонентских станций БПД ТОС стандарта 802.16

1. Абонентские станции БПД ТОС стандарта 802.16-04 работают в диапазоне частот от 2 ГГц до 66 ГГц.

2. Требования к параметрам абонентских станций БПД ТОС стандарта 802.16 диапазона частот от 2 ГГц до 11 ГГц приведены в пункте 4 Приложения № 9 к Правилам.

3. Требования к параметрам абонентских станций БПД ТОС стандарта 802.16 диапазона частот от 10 ГГц до 66 ГГц приведены в пункте 5 Приложения № 9 к Правилам.

4. Требования к параметрам абонентских станций БПД ТОС стандарта 802.16 диапазона частот от 2 ГГц до 11 ГГц.

4.1. АС БПД ТОС используют один из следующих режимов работы:

1) режим отдельной несущей (SCa);

2) режим ортогонального частотного уплотнения (OFDM);

3) режим множественного доступа с ортогональным частотным уплотнением (OFDMА).

4.2. При формировании выходного сигнала АС в режиме OFDM применяется 256-ти точечное обратное преобразование Фурье.

4.3. При формировании выходного сигнала АС в режиме OFDMA:

1) применяется обратное преобразование Фурье, содержащее одно число точек из ряда: 128, 512, 1024, 2048;

2) применяется обратное преобразование Фурье с динамически изменяемым числом точек из ряда: 128, 512, 1024, 2048 (SOFDMA).

4.4. В зависимости от требуемой скорости передачи данных в АС могут применяться следующие способы модуляция несущей частоты:

1) двоичная фазовая манипуляция (BPSK);

2) квадратурная фазовая манипуляция (QPSK);

3) 16-позиционная квадратурная амплитудная манипуляция (16QAM);

4) 64-позиционная квадратурная амплитудная манипуляция (64QAM).

В режиме SCa допускается применение 256-позиционной квадратурной амплитудной манипуляции (265QAM).

4.5. Ширина канала ΔF абонентских станций устанавливается кратной 0,25 МГц и составляет величину не менее 1,25 МГц и не более 28 МГц.

4.6. В режиме OFDM AC используют канальный ресурс ΔF полностью или в отдельных частотных подканалах или группах подканалов.

4.7. АС работают в дуплексном режиме с временным TDD или с частотным разделением FDD.

4.8. Допускается работа АС в полудуплексном режиме с частотным разделением H-FDD.

4.9. АС поддерживают режим связи точка-точка.

4.10. Для оборудования широкополосной сети подвижного доступа дополнительно выполняются требования:

1) АС подвижной связи поддерживают процедуры хэндовера;

2) АС поддерживают дежурный режим (sleep-mode).

4.11. Основные параметры передатчиков АС БПД ТОС диапазона частот от 2 ГГц до 11 ГГц, измеряемые непосредственно на ВЧ соединителе передатчиков, приведены в таблице № 1. Для оборудования радиодоступа для БПД со встроенными антеннами в качестве эталонной антенны принимается антенна с коэффициентом усиления 0 дБи.

Таблица № 1. Основные параметры передатчиков АС БПД ТОС стандарта 802.16 диапазона частот от 2 ГГц до 11 ГГц

Параметр

Режим работы

Значение

1

2

3

Управление мощностью передатчика

SCa

Динамический диапазон регулировки мощности передатчика составляет не менее 30 дБ, минимальный шаг регулировки 1 дБ, относительная погрешность шага регулировки не превышает ±25%, но не более 4 дБ.

OFDM

Динамический диапазон регулировки мощности передатчика составляет не менее 30 дБ (50 дБ при использовании частотных подканалов), минимальный шаг регулировки не более 1 дБ.



Относительная точность регулировки мощности составляет:



±1,5 дБ в пределах регулировки до 15 дБ;



±3,0 дБ в пределах регулировки от 15 дБ до 30 дБ;



±5,0 дБ в пределах регулировки свыше 30 дБ.

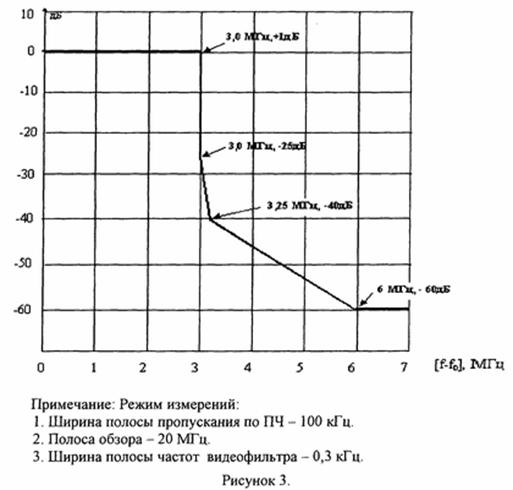

"Рисунок. Маска спектра (часть 1)"



"Рисунок. Маска спектра (часть 2)"

1

2

3



Координаты точек перегиба маски спектра



ΔF, МГц

А

В

С

D

Е

F



1,25

0,625

0,625

0,893

1,321

2,500

3,125



1,5

0,750

0,750

1,071

1,586

3,000

3,750



1,75

0,875

0,875

1,250

1,850

3,500

4,375



2,5

1,250

1,250

1,785

2,643

5,000

6,250



3

1,500

1,500

2,142

3,171

6,000

7,500



3,5

1,750

1,750

2,499

3,700

7,000

8,750



5

2,500

2,500

3,570

5,285

10,000

12,500



6

3,000

3,000

4,284

6,342

12,000

15,000



7

3,500

3,500

4,998

7,399

14,000

17,500



8,75

4,375

4,375

6,248

9,249

17,500

21,875



10

5,000

5,000

7,140

10,570

20,000

25,000



12

6,000

6,000

8,568

12,684

24,000

30,000



14

7,000

7,000

9,996

14,798

28,000

35,000



15

7,500

7,500

10,710

15,855

30,000

37,500



17,5

8,750

8,750

12,495

18,498

35,000

43,750



20

10,000

10,000

14,280

21,140

40,000

50,000



24

12,000

12,000

17,136

25,368

48,000

60,000



28

14,000

14,000

19,992

29,596

56,000

70,000



Для величин ΔF, не указанных в данной таблице, значения частот в точках перегиба FA, FB, FC, FD, FE, FF, вычисляются по формулам:



FA = 0,5 × ΔF;

FB = 0,5 × ΔF;

FC = 0,714 × ΔF;





FD = 1,057 × ΔF;

FE = 2,0 × Δ_F;

FF = 2,5 × ΔF.



Допустимый уровень побочных излучений

SCa, OFDM, OFDMA

Минус 50 дБм, в диапазоне частот 30 МГц - 21,2 ГГц
Минус 30 дБм, в диапазоне частот выше 21,2 ГГц

Относительная погрешность установки частоты, не более

SCa

±15 × 10(-6)



OFDM

2% от частотного разноса поднесущих



OFDMA

2% от частотного разноса поднесущих

Отношение сигнал/шум на выходе передатчика

SCa

Не менее 40 дБ

Ошибки модуляции

SCa

Ошибки модуляции при различных способах модуляции не превышают указанных ниже значений





Способ модуляции

Ошибка модуляции, %





BPSK

12





QPSK

12





16QAM

6





64QAM

3,1





256QAM

1,5

Ошибки созвездия передатчика (Constellati on error)

OFDM

Среднеквадратическое (СКВ) значение Constellation error для различных способов модуляции не превышает указанных ниже значений.





Способ модуляции - относительная скорость кодирования

СКВ ошибки модуляции, дБ





BPSK-1/2

минус 13,0





QPSK-1/2

минус 16,0





QPSK-3/4

минус 18,5





16QAM-1/2

минус 21,5





16QAM-3/4

минус 25,0





64QAM-2/3

минус 29,0





64QAM-3/4

минус 31,0



OFDMA

СКВ значение Constellation error для различных способов модуляции не превышает указанных ниже значений.





Способ модуляции - относительная скорость кодирования

СКВ ошибки модуляции, дБ





QPSK-1/2

минус 15,0





QPSK-3/4

минус 18,0





16QAM-1/2

минус 20,5





16QAM-3/4

минус 24,0





64QAM-1/2

минус 26,0





64QAM-2/3

минус 28,0





64QAM-3/4

минус 30,0

4.12. Основные параметры приемников АС оборудования радиодоступа для БПД ТОС диапазона частот от 2 ГГц до 11 ГГц приведены в таблице № 2.

Таблица № 2. Основные параметры приемников АС оборудования радиодоступа для БПД ТОС стандарта 802.16 диапазона частот от 2 ГГц до 11 ГГц

Параметр

Режим работы

Значение

1

2

3

Чувствительность

SCa

BPSK: -96,2 + 10log(ΔF)





QPSK: -93,2 + 10log(ΔF)











16QAM: -86,2 + 10log(ΔF)











64QAM: -80,0 + 10log(ΔF)











Все значения чувствительности приемника приведены в дБм для BER = 10(-3)



OFDM



ΔF, МГц

BPSK

QPSK

16QAM

64QAM



1/2

1/2

3/4

1/2

3/4

1/2

3/4



1,25

- 97,5

- 94,5

- 92,0

- 89,0

- 85,5

- 81,5

-79,5



2,5

- 94,5

- 91,5

- 89,0

- 86,0

- 82,5

- 78,5

-76,5



5

- 91,5

- 88,5

- 86,0

- 83,0

- 79,5

- 75,5

-73,5



10

- 88,5

- 85,5

- 83,0

- 80,0

- 76,5

- 72,5

-70,5



15

- 86,7

- 83,7

- 81,2

- 78,2

- 74,7

- 70,7

-68,7



20

- 85,4

- 82,4

- 79,9

- 76,9

- 73,4

- 69,4

-67,4



ΔF, МГц

BPSK

QPSK

16QAM

64QAM



1/2

1/2

3/4

1/2

3/4

1/2

3/4



1,5

-96,7

-93,7

-91,2

-88,2

-84,7

-80,7

-78,7



3

-93,7

-90,7

-88,2

-85,2

-81,7

-77,7

-75,7



6

-90,7

-87,7

-85,2

-82,2

-78,7

-74,7

-72,7



12

-87,7

-84,7

-82,2

-79,2

-75,7

-71,7

-69,7



24

-84,7

-81,7

-79,2

-76,2

-72,7

-68,7

-66,7



ΔF, МГц

BPSK

QPSK

16QAM

64QAM



1/2

1/2

3/4

1/2

3/4

1/2

3/4



1,75

-96,1

-93,1

-90,6

-87,6

-84,1

-80,1

-78,1



3,5

-93,0

-90,0

-87,5

-84,5

-81,0

-77,0

-75,0



7

-90,0

-87,0

-84,5

-81,5

-78,0

-74,0

-72,0



14

-87,0

-84,0

-81,5

-78,5

-75,0

-71,0

-69,0



28

-84,0

-81,0

-78,5

-75,5

-72,0

-68,0

-66,0



OFDMA



ΔF, МГц

QPSK

16QAM

64QAM



1/2

3/4

1/2

3/4

1/2

2/3

3/4



1,25

-96,3

-93,3

-90,8

-87,3

-85,3

-83,3

-81,3



1,5

-95,5

-92,5

-90,0

-86,5

-84,5

-82,5

-80,5



1,75

-94,8

-91,8

-89,3

-85,8

-83,8

-81,8

-79,8



3

-92,5

-89,5

-87,0

-83,5

-81,5

-79,5

-77,5



3,5

-91,8

-88,8

-86,3

-82,8

-80,8

-78,8

-76,8



5

-90,2

-87,2

-84,7

-81,2

-79,2

-77,2

-75,2



6

-89,4

-86,4

-83,9

-80,4

-78,4

-76,4

-74,4



7

-88,8

-85,8

-83,3

-79,8

-77,8

-75,8

-73,8



8,75

-87,8

-84,8

-82,3

-78,8

-76,8

-74,8

-72,8



10

-87,2

-84,2

-81,7

-78,2

-76,2

-74,2

-72,2



12

-86,4

-83,4

-80,9

-77,4

-75,4

-73,4

-71,4



14

-85,8

-82,8

-80,3

-76,8

-74,8

-72,8

-70,8



20

-84,2

-81,2

-78,7

-75,2

-73,2

-71,2

-69,2

Максимальный уровень входного сигнала

SCa

АС обеспечивает возможность приема рабочего сигнала с уровнем -20 дБм и выдерживает входной сигнал с уровнем 0 дБм без электрического повреждения цепей приемника

OFDM OFDMA

Оборудование обеспечивает возможность приема рабочего сигнала с уровнем -45 дБм и выдерживает входной сигнал с уровнем 0 дБм без электрического повреждения цепей приемника

Допустимый уровень побочных излучений

SCa, OFDM, OFDMA

Минус 50 дБм, в диапазоне частот 30 МГц - 21,2 ГГц

Минус 30 дБм, в диапазоне частот выше 21,2 ГГц

Подавление помех по

SCa

Отношение (С/I) в 1 соседнем канале
при 3 дБ деградации и BER = 10(-3)

BPSK: < минус 12 дБ

соседнему каналу и



QPSK: < минус 9 дБ

паразитным каналам



16QAM: < минус 2 дБ





64QAM: < +5 дБ





256QAM: < +12 дБ





Отношение С/I в 1 соседнем канале
при 1 дБ деградации и BER = 10(-3)

BPSK: < минус 8 дБ





QPSK: < минус 5 дБ





16QАМ: < + 2дБ





64QAM: < +9 дБ





256QAM: < +16 дБ





Отношение С/I во 2 соседнем канале
при 3 дБ деградации и BER = 10(-3)

BPSK: < минус 37 дБ





QPSK: < минус 34 дБ





16QAM: < минус 27 дБ





64QAM: < минус 20 дБ





256QAM: < минус 13 дБ





Отношение С/I во 2 соседнем канале
при 1 дБ деградации и BER = 10(-3)

BPSK: < минус 33 дБ





QPSK: < минус 30 дБ





16QAM:< минус 22 дБ





64QAM: < минус 16 дБ





256QAM: < минус 9 дБ



OFDM

Подавление помехи в 1 соседнем канале при BER = 10(-6) и 3 дБ деградации С/I

16QAM-3/4: ≥ 11 дБ





64QAM-3/4: ≥ 4 дБ





Подавление помехи во 2 соседнем канале при BER = 10(-6) и 3 дБ деградации С/I

16QAM-3/4: ≥ 30 дБ





64QAM-3/4: ≥ 23 дБ



OFDMA

Подавление помехи в 1 соседнем канале при BER = 10(-6) и 3 дБ деградации С/I

16QAM-3/4: ≥ 11 дБ





64QAM-3/4: ≥ 4 дБ





Подавление помехи во 2 соседнем канале при BER = 10(-6) и 3 дБ деградации С/I

16QAM-3/4: ≥ 30 дБ





64QAM-3/4: ≥ 23 дБ

Подавление зеркального канала

OFDM

Не менее 60 дБ

5. Требования к параметрам абонентских станций БПД ТОС стандарта 802.16 диапазона частот от 10 ГГц до 66 ГГц.

5.1. АС БПД ТОС используют режим SC одной несущей частоты.

5.2. Вид дуплекса: TDD или FDD. В оборудовании радиодоступа для БПД ТОС предусмотрены полудуплексные режимы работы H-FDD.

5.3. В оборудовании радиодоступа для БПД ТОС используется ширина радиоканала 20, 25, 28 МГц.

5.4. Модуляция несущих частот: QPSK, 16QAM, 64QAM.

5.5. Основные параметры передатчиков АС оборудования радиодоступа для БПД ТОС диапазона частот от 10 ГГц до 66 ГГц, измеряемые непосредственно на ВЧ соединителе передатчика, приведены таблице № 3. Для оборудования радиодоступа для БПД со встроенными антеннами в качестве эталонной антенны принимается антенна с коэффициентом усиления 0 дБи.

Таблица № 3. Основные параметры передатчиков АС оборудования радиодоступа для БПД ТОС стандарта 802.16 диапазона частот от 10 ГГц до 66 ГГц

Параметр

Значение

1

2

Управление мощностью излучения передатчика

Динамический диапазон регулировки излучаемой мощности передатчика составляет не менее 40 дБ, минимальный шаг регулировки 0,5 дБ.

Погрешность регулировки мощности составляет:

±0,5 дБ при шаге регулировки до 2 дБ;



±2,0 дБ при шаге регулировки от 2 дБ до 5 дБ;



±3,0 дБ при шаге регулировки свыше 5 дБ.



"Рисунок. Маска спектра"

Параметр

Значение

1

2



28

14,0

22,4

28,0

56,0

70,0

Допустимый уровень побочных излучений, не превышает, дБм

- 40 дБм, при 30 МГц ≤ f ≤ 21,2 ГГц

- 30 дБм, при 21,2 ГГц < f

Ошибки модуляции

Ошибки модуляции не превышают указанных ниже значений



Способ модуляции

Ошибка модуляции, %



QPSK

10



16QAM

3



64QAM

1,5

5.6. Требования к параметрам приемника АС оборудования радиодоступа для БПД ТОС приведены в таблице № 4.

Таблица № 4. Основные параметры приемников АС БПД ТОС стандарта 802.16 диапазона частот от 10 ГГц до 66 ГГц

Параметр

Значение

1

2

Чувствительность приемника, не превышает,

Для вероятности битовой ошибки равной 10(-3)

дБм,

QPSK: -94 + 10log(ΔF)



16QAM: -87 + 10log(ΔF)



64QAM: -79 + 10log(ΔF)



Для вероятности битовой ошибки BER равной 10(-6)



QPSK: -90 + 10log(ΔF)



16QAM: -83 + 10log(ΔF)



64QAM: -74 + 10log(ΔF)



ΔF - ширина канала в МГц

Динамический диапазон приемника при модуляции QPSK, не менее, дБ

27

Допустимый уровень побочных излучений, не превышает

-50 дБм при 30 МГц ≤ f ≤ 21,2 ГГц

-30 дБм при 21,2 ГГц < f

Подавление помех по соседним каналам

Отношение несущая/помеха (С/I) в 1 соседнем канале
при 3 дБ деградации и BER = 10(-3)

QPSK: < минус 9 дБ

16QAM: < минус 2 дБ

64QAM: < +5 дБ

Отношение С/I в 1 соседнем канале
при 1 дБ деградации и BER = 10(-3)

QPSK: < минус 5дБ

16QAM: < +2 дБ

64QAM: < +9 дБ

Отношение (С/I) в 1 соседнем канале
при 3 дБ деградации и BER = 10(-6)

QPSK: < минус 5 дБ

16QAM: < +2 дБ

64QAM: < +9 дБ

Отношение С/I в 1 соседнем канале
при 1 дБ деградации и BER = 10(-6)

QPSK: < минус 1 дБ

16QAM: < +6 дБ

64QAM: < +13 дБ

Отношение С/I во 2 соседнем канале
при 3 дБ деградации и BER =10(-3)

QPSK: < минус 34 дБ

16QAM: < минус 27 дБ

64QAM: < минус 20 дБ

Подавление помех по соседним каналам

Отношение С/I во 2 соседнем канале
при 1 дБ деградации и BER = 10(-3)

QPSK: < минус 30 дБ

16QAM: < минус 22 дБ

64QAM: < минус 16 дБ

Отношение С/I во 2 соседнем канале
при 3 дБ деградации и BER = 10(-6)

QPSK: < минус 30 дБ

16QAM: < минус 23 дБ

64QAM: < минус 16 дБ

Отношение С/I во 2 соседнем канале
при 1 дБ деградации и BER = 10(-6)

QPSK: < минус 26 дБ

16QAM: < минус 20 дБ

64QAM: < минус 12 дБ

Приложение № 10

к Правилам

Требования к параметрам полосы частот излучения передатчика при максимальной загрузке

1. Для оборудования, работающего в диапазонах частот до 11 ГГц с сигналами без расширения спектра, за исключением OFDMA, допустимые значения необходимой ширины полосы частот, контрольной ширины полосы частот и уровень внеполосных излучений рассчитываются по формулам, приведенным в таблице № 1.

Таблица № 1

Класс излучения

Необходимая ширина полосы частот ВH,Гц

Контрольная ширина полосы частот ВК, Гц

Ширина полосы частот по уровню минус 40, 50, 60 дБ, Гц (внеполосные излучения)

Примечание

1

2

3

4

5

Амплитудно-фазовая манипуляция

Несущая манипулированная по амплитуде и фазе D1W, D7W


где R - скорость передачи, бит/с;
S - позиционность ФМ

ВК = 1,5×ВН

В-40 = 1,7×ВН = 1,13×ВК
при значении S=4

Для сигналов, у которых относительное время установления импульса α ≈ 0,5

Частотная манипуляция

Частотная манипуляция при передаче цифровой информации F1D, F7D


для 0,5 ≤ m' < 1,5
ВН =1,2×R+2,4×D,
для 1,5 ≤ m' < 5,5
ВН =1,9×R+2,1×D,
для 5,5 ≤ m' < 20

В- 40 = ВК×[2,86 - (m'+12)1/6]

В- 50 = ВК×[4 - (m'+8)1/4]

В- 60 = ВК×[4,8 - (m'+5)1/3]

 где D - пиковая девиация частоты;
R - скорость передачи бит/с

Частотная манипуляция, многоканальная передача F7D, F7W, F7DD, F7WD

ВН = КG×R,
где КG в таблице № 2

ВК = 1,2×ВН

В- 40 = 1,2×ВК

В- 50 = 1,4×ВК

В- 60 = 1,6×ВК

Частотная манипуляция с Гауссовым фильтром

Фазовая манипуляция

Одноканальная передача, фазовая манипуляция G1D, G1E, G1F, G1W

 где R - скорость передачи, бит/с;
К - коэффициент;
S - позиционность ФМ

ВК = 1,4×ВН

В- 40 = 1,86×ВК

В- 50 = 3,28×ВК

В- 60 = 5,7×ВК

4 < К < 20 для BPSK без фильтрации;
1,5 < К < 4 для BPSK с фильтрацией

Многоканальная передача G7D, G7E, G7F, G7W

ВК = 1,2×ВН

В- 40 = 1,17×ВК
В- 50 = 1,67×ВК
В- 60 = 3,33×ВК

8PSK или 16PSK




KR - коэффициент избыточности кодирования при исправлении ошибок

ВК = 1,4×ВН

В- 40 = 1,4×ВК

В- 50 = 1,8 ÷ 2,3 ×ВК

В- 60 = 2,5 ÷ 3×ВК

Если избыточность ψ указывается в процентах,



ВН = К×R
К = 1,5÷2



ВК = 1,4×ВН

В- 40 = 2,6×ВК

В- 50 = 4,6×ВК

В- 60 = 8,2×ВК

BPSK c фильтрацией

ВН = К×R
К = 4(95%)÷20(99%)

BPSK без фильтрации

G9R

ВН = R

ВК = 1,2×ВН

В- 40 = 1,17×ВК
В- 50 = 1,7×ВК
В- 60 = 3,33×ВК

QPSK

____________________

* Для расчета огибающей ширины полосы излучения (значения ВК, В-40, В-50 , В-60 ) используется величина ВН при значении S = 4.

Таблица № 2. Зависимости коэффициента K_G (ВТ)

ВТ

1

0,7

0,5

0,3

0,25

0,15

Примечание

K_G (ВТ)

1,28

1,14

1,1

1,07

0,93

0,86

0,70

средняя



0,94





0,80

0,70

0,67

0,53

Охват полосы 95%



1,28





1,03

0,91

0,86

0,70

Охват полосы 99%



2,81





1,20

1,06

1,00

0,83

Охват полосы 99,8%

Тип модуляции

MSK

GMSK



ВТ - нормированная полоса фильтра, равная произведению полосы фильтра на уровне - 3 дБ на длительность передачи одного кодового элемента

2. Для оборудования радиодоступа для БПД, работающего в диапазонах частот 2300-2500 МГц со скоростью передачи данных по радиоканалу 1; 2; 5,5; 6; 9; 11, 22 Мбит/с, маска спектра приведена на рисунке 1.

3. Для оборудования радиодоступа для БПД, работающего в диапазонах частот 2300-2500 МГц со скоростью передачи данных по радиоканалу 12; 18; 24; 36; 48; 54; 108 Мбит/с маска спектра приведена на рисунке 2.

4. Для оборудования радиодоступа для БПД, работающего с сигналом передачи данных с расширением спектра в диапазоне частот 2500-2700 МГц, маска спектра излучаемого сигнала приведена на рисунке 3.

5. Для оборудования радиодоступа для БПД, работающего в диапазоне частот 5 ГГц, 6 ГГц со скоростью передачи данных по радиоканалу 6, 12, 18, 24, 36, 48, 54, 108 Мбит/с с канальным разносом 20 МГц, маска спектра излучаемого сигнала приведена на рисунке 2.

6. Для оборудования радиодоступа для БПД, работающего в диапазоне частот 5 ГГц, 6 ГГц маска спектра излучаемого сигнала приведена на рисунке 4.

"Рисунок 3. Маска спектра оборудования радиодоступа для БПД"

7. Для оборудования радиодоступа для БПД, работающего в диапазонах частот 3,4-3,6 ГГц, 10,15-10,30 ГГц, 10,50-10,65 ГГц маски спектра приведены на рисунках 5, 6.

"Рисунок 4. Маска спектра оборудования радиодоступа для БПД"

Частоты для спектральных масок (рисунок 4) приведены в таблице № 3.

Таблица № 3

Канальный разнос, МГц

А, МГц

В, МГц

С, МГц

D, МГц

10

4,75

5,25

9,75

14,75

20

9,5

10,5

19,5

29,5

N

(N/20) × 9,5

(N/20) × 10,5

(N/20) × 19,5

(N/20) × 29,5



"Рисунок 5. Маски спектра для оборудования радиодоступа для БПД с видами модуляции QPSK, 16QAM, 64QAM"

Частоты для спектральных масок (рисунок 5) приведены в таблице № 4.

Таблица № 4



Частота, МГц

Вид модуляции QPSK

Канальный разнос, МГц

Точка А
0 дБ

Точка В
-25 дБ

Точка С
-25 дБ

Точка D
-45 дБ

Точка Е
-45 дБ

1,75

0,8

1,4

1,85

3,5

4,375

3,5

1,5

2,5

3,7

6,8

8,75

7,0

2,8

5,6

7,0

14

17,5

14

5,6

11,2

14

28

35

28

11,2

22,4

28

56

70

Вид модуляции 16QAM

Канальный разнос, МГц

Точка А
0 дБ

Точка В
-32 дБ

Точка С
-37 дБ

Точка D
-50 дБ

Точка Е
-50 дБ

1,75

0,8

1,4

1,85

3,5

4,375

3,5

1,5

2,5

3,7

7,0

8,75

7,0

2,8

5,6

7,0

14

17,5

14

5,6

11,2

14

28

35

28

11,2

22,4

28

56

70

Вид модуляции 64QAM

Канальный разнос, МГц

Точка А
0 дБ

Точка В
-37 дБ

Точка С
-42 дБ

Точка D
-50 дБ

Точка Е
-50 дБ

1,75

0,8

1,4

1,85

3,5

4,375

3,5

1,5

2,9

3,7

7,0

8,75

7,0

2,8

5,6

7,0

14

17,5

14

5,6

11,2

14

28

35

28

11,2

22,4

28

56

70



"Рисунок 6. Маски спектра для оборудования радиодоступа для БПД с OFDM сигналом"

Частоты для спектральных масок (рисунок 6) приведены в таблице № 5.

Таблица № 5



Частота, МГц

Вид сигнала - OFDM с QPSK

Канальный разнос, МГц

Точка А
0 дБ

Точка В
-8 дБ

Точка С
-25 дБ

Точка D
-27 дБ

Точка Е
-50 дБ

Точка F
-50 дБ

1,75

0,8

0,8

1,25

1,85

3,5

4,375

3,5

1,75

1,75

2,5

3,7

7,0

8,75

7,0

35

35

5,0

7,4

14

17,5

14

7,0

7,0

10,0

14,8

28

35

28

14,0

14,0

20,0

29,6

56

70

Вид сигнала - OFDM с 16QAM

Канальный разнос, МГц

Точка А
0 дБ

Точка В
-8 дБ

Точка С
-27 дБ

Точка D
-32 дБ

Точка Е
-50 дБ

Точка F
-50 дБ

1,75

0,8

0,8

1,25

1,85

3,5

4,375

3,5

1,75

1,75

2,5

3,7

7,0

8,75

7,0

3,5

3,5

5,0

7,4

14

17,5

14

7,0

7,0

10

14,8

28

35

28

14,0

14,0

20

29,6

56

70

Вид сигнала - OFDM с 64QAM

Канальный разнос, МГц

Точка А
0 дБ

Точка В
-8 дБ

Точка С
-32 дБ

Точка D
-38 дБ

Точка Е
-50 дБ

Точка F
-50 дБ

1,75

0,8

0,8

1,25

1,85

3,5

4,375

3,5

1,75

1,75

2,5

3,7

7,0

8,75

7,0

35

35

5,0

7,4

14

17,5

14

7,0

7,0

10

14,8

28

35

28

14,0

14,0

20

29,6

56

70

8. Для оборудования радиодоступа для БПД, работающего в диапазонах частот 24,25-29,5 ГГц 40,5-43,5 ГГц маски спектра приведены на рисунках 7, 8.

Частоты для спектральных масок (рисунок 7) приведены в таблице № 6.

"Рисунок 7. Маски спектра для оборудования радиодоступа для БПД с видами модуляции QPSK, 16QAM"

Таблица № 6



Частота, МГц

Вид модуляции QPSK

Канальный разнос, МГц

Точка А
0 дБ

Точка В
-23 дБ

Точка С
-23 дБ

Точка D
-45 дБ

Точка Е
-45 дБ

1,75

0,8

1,4

1,85

3,5

4,375

3,5

1,5

2,8

3,7

7

8,75

7,0

2,8

5,6

7,0

14

17,5

14

5,6

11,2

14

28

35

28

11

19

25

45

70

56

18

32

40

70

140

Вид модуляции 16QAM

Канальный разнос, МГц

Точка А
0 дБ

Точка В
-32 дБ

Точка С
-37 дБ

Точка D
-50 дБ

Точка Е
-50 дБ

1,75

0,8

1,4

1,85

3,5

4,375

3,5

1,5

2,8

3,7

7,0

8,75

7,0

2,8

5,6

7,0

14

17,5

14

5,6

11,2

14

28

35

28

11,2

22,4

28

56

70

56

22,5

45

56

112

140



"Рисунок 8. Маска спектра для оборудования радиодоступа для БПД с видом модуляции 64QAM"

Частоты для спектральной маски (рисунок 8) приведены в таблице № 7.

Таблица № 7

Канальный разнос, МГц

Точка А
0 дБ

Точка А'
-13 дБ

Точка В
-34 дБ

Точка С
-42 дБ

Точка D
-52 дБ

Точка Е
-52 дБ

1,75

0,8

0,8

1,4

1,85

3,5

4,375

3,5

1,75

1,75

2,8

3,7

7

8,75

7,0

3,5

3,5

5,6

7

14

17,5

14

7

7

11,2

14

28

35

28

14

14

22,4

28

56

70

56

28

28

45

56

112

140

Приложение № 11

к Правилам

Требования к параметрам побочных излучений передатчика при максимальной загрузке

1. Значения уровня побочных излучений передатчиков приведены в таблице.

Таблица

Полоса частот

Допустимый уровень побочных излучений, не превышает

До 470 МГц

при мощности несущей до 25 Вт - 2,5 мкВт

при мощности несущей свыше 25 Вт - минус 70 дБ

470-1690 МГц

минус 40 дБ, но не превышает 25 мкВт, в полосе частот 70 МГц - 11 ГГц

1690-2100 МГц

минус 36 дБм, в полосе частот 30 МГц - 1 ГГц

минус 30 дБм, в полосе частот 1 ГГц - 12,75 ГГц

2100-2700 МГц

- минус 36 дБм в полосе частот 30 МГц - 1 ГГц;

- минус 30 дБм в полосе частот 1-12,75 ГГц;

- минус 47 дБм в полосах частот 1,8-1,9 ГГц и 5,15 - 5,3 ГГц

3,4-43,5 ГГц

Базовая станция:

- минус 50 дБм в полосе частот 9 кГц - 21,2 ГГц;

- минус 30 дБм свыше 21,2 ГГц.

Абонентская станция:

- минус 40 дБм в полосе частот 9 кГц - 21,2 ГГц;

- минус 30 дБм свыше 21,2 ГГц

Приложение № 12

к Правилам

Требования к параметрам относительной нестабильности частоты передатчика или частоты задающего генератора передатчика

1. Значения относительной нестабильности частоты передатчика или частоты задающего генератора передатчика приведены в таблице.

Таблица

Полоса частот

Относительная нестабильность частоты передатчика

До 470 МГц

20 × 10(-6)

470-1690 МГц

50 × 10(-6)

1690-3600 МГц

25 × 10(-6)

5150-6425 МГц

20 × 10(-6)

10,15-43,5 ГГц

15 × 10(-6)

Приложение № 13

к Правилам

Требования к параметрам паразитных излучений при максимальной загрузке

1. Значения уровня паразитных излучений приведены в таблице.

Таблица

Полоса частот

Допустимый уровень побочных излучений, не превышает

1

2

До 470 МГц

минус 80 дБ

470-1690 МГц

минус 40 дБ, но не превышает 25 мкВт, в полосе частот 70 МГц - 11 ГГц

1690-2700 МГц

минус 57 дБм в полосе частот 30 МГц - 1 ГГц

минус 47 дБм в полосе частот 1-12,75 ГГц

3400-3600 МГц

Базовая станция:

- минус 50 дБм в полосе частот 9 кГц - 21,2 ГГц;

- минус 30 дБм свыше 21,2 ГГц.

Абонентская станция:

- минус 40 дБм в полосе частот 9 кГц - 21,2 ГГц;

- минус 30 дБм свыше 21,2 ГГц

5150-6425 МГц

минус 57 дБм в полосе частот 30 МГц - 1 ГГц

минус 50 дБм в полосе частот 1-26,5 ГГц

10,15-43,5 ГГц

Базовая станция:

- минус 50 дБм в полосе частот 9 кГц - 21,2 ГГц;

- минус 30 дБм свыше 21,2 ГГц.

Абонентская станция:

- минус 40 дБм в полосе частот 9 кГц - 21,2 ГГц;

- минус 30 дБм свыше 21,2 ГГц

Приложение № 14

к Правилам



Требования к параметрам чувствительности приемника для оборудования радиодоступа для БПД ТЗС

1. Для оборудования радиодоступа для БПД ТЗС, работающего в диапазоне частот до 1350 МГц с сигналами без расширения спектра, чувствительность приемника, обеспечивающая значение коэффициента ошибки по битам (К_ош) = 10(-6), не превышает 0,8 мкВ.

2. Для оборудования радиодоступа для БПД ТЗС, работающего в диапазонах частот до 1000 МГц, 1000-1350 МГц, 2300-2500 МГц, 3400-3600 МГц с расширением спектра чувствительность приемника приведена в таблице № 1.

Таблица № 1

Полоса частот

Чувствительность приемника, не превышает, дБм при скорости передачи информации в канале, Мбит/с

<2(6)

2(9)

5,5 (12)

11 (18)

24

36

48

54

До 1000 МГц

-86

-

-

-

-

-

-

-

1000-1350 МГц

-84

-81

-79

-77

-

-

-

-

2300-2500 МГц

-80 (-85)

(-83)

(-82)

-76 (-80)

-78

-77

-76

-73

3400-3600 МГц

-80

-

-

-76

-

-

-

-

Для диапазонов частот до 1000 МГц, 1000-1350 МГц приведены уровни сигналов, обеспечивающие значение коэффициента ошибки по битам (К_ош) = 10(-6).

Для диапазонов частот 2300-2500 МГц, 3400-3600 МГц приведены уровни сигналов, обеспечивающие процент кадров принятых с ошибками ниже 8% от общего числа принятых кадров при длине кадра равной 1024 байтам.

3. Для оборудования радиодоступа для БПД ТЗС, работающего в диапазонах частот 1690-2300 МГц, 2500-2700 МГц чувствительность приемника приведена в таблице № 2.

Таблица № 2

Для диапазона частот 1690-2300 МГц

Виды модуляции

BPSK

QPSK

8PSK

12QAM

16QAM

Чувствительность приемника, обеспечивающая коэффициент пакетов принятых с ошибками К_оп = 10(-2), не превышает, дБм

-101

-96

-94

-89

-87

Для диапазона частот 2500-2700 МГц

Виды модуляции

QPSK

16QAM

64QAM

16QAM без кодирования Витерби

Чувствительность приемника, обеспечивающая коэффициент пакетов принятых с ошибками К_оп = 10(-4), не превышает, дБм

-94

-86

-82

-74

4. Для оборудования радиодоступа для БПД ТЗС, работающего в диапазонах частот 5 ГГц, 6 ГГц чувствительность приемника приведена в таблицах №№ 3-5.

Таблица № 3

Условия измерений

Чувствительность приемника, не превышает, дБм при скорости передачи информации в канале, Мбит/с

6

9

12

18

24 (27)

36

48

54

Процент пакетов принятых с ошибками ниже 10% от общего числа принятых пакетов, при длине пакета 1000 байт

-82

-81

-79

-77

-74

-70

-66

-65

Процент пакетов, принятых с ошибками ниже 10% от общего числа принятых пакетов при длине пакета 54 байта

-85

-83

-81

-79

(-75)

-73

-

-68

Таблица № 4

Вид модуляции

Формула расчета минимального уровня сигнала на входе приемника в точке С для оборудования SC, обеспечивающего значение коэффициента ошибки по битам (К_ош) = 10(-6), при отсутствии кодирования

QPSK

-93,4 + 10log Δf

16QAM

-86,6 + 10log Δf

64QAM

-80,4 + 10log Δf

Таблица № 5

Δf*, МГц

Чувствительность приемника (не превышает, дБм) для оборудования OFDM и OFDMA,
обеспечивающая значение К_ош = 10(-6), для стандартного сообщения

QPSK

16QAM

64QAM

1/2

3/4

1/2

3/4

2/3

3/4

1,5

-91

-89

-84

-82

-78

-76

1,75

-90

-87

-83

-81

-77

-75

3

-88

-86

-81

-79

-75

-73

3,5

-87

-85

-80

-78

-74

-72

5

-86

-84

-79

-77

-72

-71

6

-85

-83

-78

-76

-72

-70

7

-84

-82

-77

-75

-71

-69

10

-83

-81

-76

-74

-69

-68

12

-82

-80

-75

-73

-69

-67

14

-81

-79

-74

-72

-68

-66

20

-80

-78

-73

-71

-66

-65

5. Для оборудования радиодоступа для БПД ТЗС, работающего в диапазоне частот 10,15-10,65 ГГц, чувствительность приемника приведена в таблице № 6.

Таблица № 6

Канальный разнос, МГц

Чувствительность приемника (не более, дБм), обеспечивающая значение К_ош = 10(-6), для стандартного сообщения при видах модуляции:

QPSK или QPSK с (OFDM)

16QAM или 16QAM c (OFDM)

64QAM или 64QAM с OFDM

3,5

-83

-75

-69

7

-80

-72

-66

14

-77

-69

-63

28

-74

-66

-60

____________________

* Δf - полоса пропускания по уровню минус 30 дБ.

6. Для оборудования радиодоступа для БПД ТЗС, работающего в диапазоне частот 24,25-43,5 ГГц чувствительность приемника приведена в таблице № 7.

Таблица № 7

Канальный разнос, МГц

Чувствительность приемника, не более, дБм обеспечивающая значение К_ош = 10(-6),
для стандартного сообщения при видах модуляции:

QPSK

16QAM

64QAM

3,5

-79

-71

-65

7

-76

-68

-62

14

-73

-65

-59

28

-70

-62

-56

56

-67

-59

-53

Приложение № 15

к Правилам

Требования к параметрам сигнала на входе приемника для оборудования радиодоступа для БПД ТЗС

1. Значения максимального уровня сигнала на входе приемника приведены в таблице.

Таблица

Полоса частот

Максимальный уровень сигнала на входе приемника, не менее, дБм

Примечание

До 1690 МГц

-15

при К_ош = 10(-3)

1690-2100 МГц

-30

обеспечивающий коэффициент пакетов принятых с ошибками К_ош = 10(-2)

2100-2500 МГц

-10

при проценте кадров, принятых с ошибками ниже 8% от общего числа принятых кадров (длина кадра равна1024 байтам)

2500-3600 МГц

-15

обеспечивающий коэффициент пакетов принятых с ошибками К_оп = 10(-4)

5150-6425 МГц

-30

при проценте пакетов данных, принятых с ошибками ниже 10% от общего числа принятых пакетов (длина пакета равна 54 или 1000 байтам)

10,15-43,5 ГГц

-20

при К_ош = 10(-3)

Приложение № 16

к Правилам

Требования к параметрам помехи от соседнего канала в условиях полной загрузки канала для оборудования радиодоступа для БПД ТЗС

1. Значения допустимого уровня помехи от соседнего канала в условиях полной загрузки канала приведены в таблице.

Таблица

Полоса частот

Допустимый уровень помехи

Примечание

До 1690 МГц

ослабление помехи, не менее 70 дБ

при К_ош = 10(-6) и уровне входного сигнала основного канала на 3 дБ выше минимального

1690-2100 МГц

ослабление помехи, не менее 30 дБ

обеспечивающий коэффициент пакетов принятых с ошибками К_оп = 10(-4)

2100-2500 МГц

ослабление помехи, не менее 35 дБ

при проценте кадров, принятых с ошибками ниже 8% от общего числа принятых кадров (длина кадра равна 1024 байтам) и уровне входного сигнала основного канала на 6 дБ выше минимального

2500-3600 МГц

ослабление помехи, не менее 60 дБ

при коэффициенте пакетов принятых с ошибками К_оп = 10(-4) и уровне входного сигнала основного канала на 3 дБ выше минимального

5150-6425 МГц

допустимый уровень помехи, не превышает минус 64 дБм

при проценте пакетов данных, принятых с ошибками ниже 10% от общего числа принятых пакетов (длина пакета равна 54 или 1000 байтам) и уровне входного сигнала основного канала на 3 дБ выше минимального

10,15-43,5 ГГц

ослабление помехи не менее 70 дБ

при К_ош = 10(-6) и уровне входного сигнала основного канала на 3 дБ выше минимального

Приложение № 17

к Правилам

Требования к параметрам оборудования радиодоступа для БПД ТЗС, работающего в диапазонах 33-48,5 МГц, 57,0-57,5 МГц

1. Требования к параметрам передающего оборудования.

1.1. Требования к ширине спектра радиосигнала на выходе передающего тракта на уровнях минус 30 дБ (контрольная ширина полосы) и минус 40 дБ (внеполосные излучения) устанавливаются в соответствии с Приложением № 10 к Правилам.

1.2. Уровень побочных радиоколебаний на выходе передающего тракта не превышает 2,5 мкВт при мощности несущей передатчика до 25 Вт включительно и не превышает минус 70 дБ (относительно уровня мощности несущей) при мощности несущей передатчика более 25 Вт.

1.3. Величина относительной нестабильности несущей частоты сигнала на выходе передающего тракта (кратковременное значение) не превышает 20 × 10(-6).

2. Требования к параметрам приемного оборудования.

2.1. Минимальный уровень сигнала на входе приемника, обеспечивающий значение коэффициента ошибок по битам BER не более 10(-3) при заданной скорости передачи сигналов в радиоканале (чувствительность приемного тракта), не превышает 9 дБмкВ.

2.2. Максимальный уровень сигнала на входе приемника для BER = 10(-3) составляет не менее 70 дБмкВ.

2.3. Избирательность приемника по соседнему каналу составляет не менее 60 дБ при уровне входного сигнала основного канала на 3 дБ выше минимального и при значении BER, не превышающего 10(-3).

2.4. Избирательность приемника по зеркальному каналу составляет не менее 70 дБ.

3. Допустимый уровень побочных излучений не превышает минус 57 дБм.

Приложение № 18

к Правилам

Справочно

Список используемых сокращений



1. ГЛОНАСС - ГЛОбальная НАвигационная Спутниковая Система.

2. 8PSK - 8 Phase Shift Keying (8-позиционная фазовая манипуляция).

3. 12QAM - 12 Quadrature Amplitude Modulation (12-позиционная квадратурная амплитудно-фазовая модуляция).

4. 16QAM - 16 Quadrature Amplitude Modulation (16-позиционная квадратурная амплитудно-фазовая модуляция).

5. 16PSK - 16 Phase Shift Keying (16-позиционная фазовая манипуляция).

6. 64QAM - 64 Quadrature Amplitude Modulation (64-позиционная квадратурная амплитудно-фазовая модуляция).

7. АР - Access point (Точка доступа).

8. BPSK - Binary Phase Shift Keying (Двоичная фазовая манипуляция).

9. ССК - Complementary Code Keying (Манипуляция дополнительным кодом).

10. C/I - Carrier/Interference ratio (Отношение несущая/интерференционная помеха).

11. DBPSK - Differential Phase Shift Keying (Относительная фазовая манипуляция).

12. DQPSK - Differential Quadrature Shift Keying (Относительная квадратурная фазовая манипуляция).

13. DSSS - Direct Sequence Spread Spectrum (Прямая последовательность перестройки частоты).

14. FHSS - Frequency Hopping Spread Spectrum (Скачкообразная псевдослучайная перестройка частоты).

15. GFSK - Gaussian Frequency Shift Keying (Частотная манипуляция с Гауссовым фильтром).

16. GMSK - Gaussian Filtered Minimum Shift Keying (Гауссовская частотная манипуляция с минимальным сдвигом).

17. GPS - Global Positioning System (Система глобального позиционирования).

18. MSK - Minimum Shift Keying (Частотная манипуляция с минимальным сдвигом).

19. OFDM - Orthogonal Frequency Division Multiplexing (Мультиплексирование с разделением по ортогональным частотам).

20. OFDMA - Orthogonal Frequency Division Multiple Access (ортогональный частотный множественный доступ).

21. SOFDMA - Scalable Orthogonal Frequency Division Multiple Access (Масштабируемый ортогональный частотный множественный доступ).

22. РВСС - Packet Binary Convolutional Coding (Двоичное сверточное кодирование пакетов).

23. QPSK - Quadrature Phase Shift Keying (Квадратурная фазовая манипуляция).

24. SC - Single Carrier (Одна несущая).







© 2013 Ёшкин Кот :-)
