ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

национальный
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
52693-2006

(ИСО 484-2:1981)







Судостроение

СУДОВЫЕ ГРЕБНЫЕ ВИНТЫ

Допуски на изготовление

Часть 2

Гребные винты диаметром от 0,8 до 2,5 м
включительно

ISO 484-2:1981
Shipbuilding - Ship screw propellers - Manufacturing tolerances - Part 2:
Propellers of diameter between 0,8 and 2,5 m inclusive
(MOD)















Москва

Стандартинформ

2007











Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Общие положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Научно-исследовательским институтом по стандартизации и сертификации «Лот» ФГУП «ЦНИИ им. акад. А.Н. Крылова» на основе аутентичного перевода международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 5 «Судостроение»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. № 352-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 484-2:1981 «Судостроение. Судовые гребные винты. Допуски на изготовление. Часть 2. Гребные винты диаметром от 0,8 до 2,5 м включительно» (ISO 484-2:1981 «Shipbuilding - Ship screw propellers - Manufacturing tolerances - Part 2: Propellers of diameter between 0,8 and 2,5 m inclusive») путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

В настоящем стандарте вместо ссылки на международный стандарт ИСО 3715, замененный на два стандарта: ИСО 3715-1 «Суда и судовые технологии. Пропульсивные установки судов. Часть 1. Термины и определения геометрии гребных винтов» и ИСО 3715-2 «Суда и судовые технологии. Часть 2. Словарь для пропульсивных установок с гребными винтами регулируемого шага», которые в настоящее время не приняты в Российской Федерации, приведена ссылка на ГОСТ 25815, распространяющийся на термины и определения судовых гребных винтов и соответствующий конкретным потребностям судостроения Российской Федерации.

Ссылка на рекомендацию ИСО/Р 468 в настоящий стандарт не включена, т. к. данная рекомендация была заменена на ИСО 468:1982 «Шероховатость поверхности. Параметры, их значения и общие правила установления технических требований», который отменен без замены в 1998 г.

Текст измененных по отношению к международному стандарту ИСО 484-2 отдельных структурных элементов в настоящем стандарте выделен курсивом.

ГОСТ Р 52693-2006
(ИСО 484-2:1981)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Судостроение

СУДОВЫЕ ГРЕБНЫЕ ВИНТЫ

Допуски на изготовление

Часть 2

Гребные винты диаметром от 0,8 до 2,5 м включительно

Shipbuilding. Ship screw propellers. Manufacturing tolerances. Part 2.
Propellers of diameter between 0,8 and 2,5 m inclusive

Дата введения - 2007-07-01

1 Назначение

Настоящий стандарт устанавливает допуски на изготовление судовых гребных винтов диаметром от 0,8 до 2,5 м.

Примечание - В некоторых случаях возможны отклонения допусков по желанию заказчика или взаимному соглашению проектанта и заказчика. Приспособления и методы измерений выбирает изготовитель гребных винтов при условии, что допуски будут выдержаны с требуемой точностью.

2 Область применения

Стандарт распространяется на цельнолитые гребные винты, гребные винты со съемными лопастями и гребные винты регулируемого шага.

3 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:

ГОСТ 25815-83 Винты гребные. Термины и определения (ИСО 3715-1:2002 «Суда и судовые технологии. Пропульсивные установки судов. Часть 1. Термины и определения геометрии гребных винтов», NEQ; ИСО 3715-2:2001 «Суда и судовые технологии. Часть 2. Словарь для пропульсивных установок с гребными винтами регулируемого шага», NEQ)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочного стандарта в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

4 Методы измерения шага

4.1 Принцип одного из методов измерения состоит в нанесении на дуге радиуса a отрезка PQ, соответствующего углу а, и в измерении разности высот h точек Р и Q относительно плоскости, перпендикулярной коси гребного винта (см. рисунок 1).

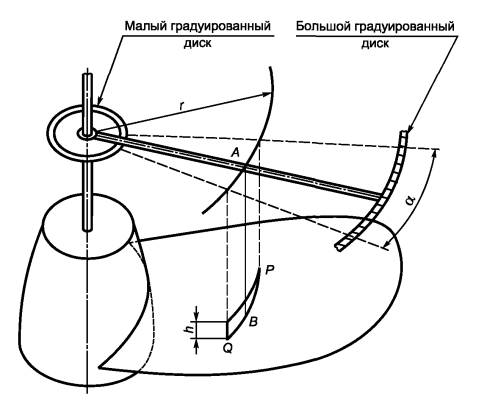

Рисунок 1

Отрезок PQ должен быть спроектирован одним из методов, описанных в 4.1.1 или 4.1.21).

___________

1) При необходимости могут быть применены другие методы, обеспечивающие требуемую точность.

4.1.1 Применение рейсмусов

Отрезок PQ проектируют при помощи рейсмусов.

4.1.2 Метод градуированных дисков

Длина отрезка PQ является характеристикой угла a на части градуированного диска соответствующего радиуса (см. рисунок 1).

5 Метод измерения толщины сечения

5.1 Толщина цилиндрического сечения в точке S должна быть измерена по направлению SV (см. рисунок 2), расположенному в тангенциальной плоскости коаксиального цилиндра перпендикулярно к линии шага нагнетательной стороны сечения, и по направлению SU перпендикулярно к поверхности нагнетательной стороны или по направлению параллельно оси гребного винта при условии, если она определена таким способом на чертеже.

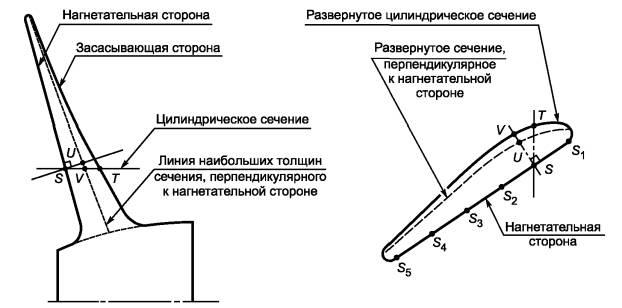

Рисунок 2

5.2 Максимальная толщина для каждого радиуса должна быть определена при помощи пары кронциркулей или профиля, полученного построением, в различных точках: S, S1, S2, S3 и т. д.

5.3 Для проверки входящей и выходящей кромок применяют кромочные шаблоны сечения. Длина шаблонов должна составлять, по крайней мере, 15 % длины сечения, но не менее 60 мм.

Входящая и выходящая кромки должны быть проверены шаблонами для гребных винтов классов S и I (см. таблицу 1). Для гребных винтов других классов проверку проводят по просьбе заказчика.

6 Классы гребных винтов

Класс гребного винта устанавливает заказчик в соответствии с таблицей 1.

Таблица 1

Класс гребного винта

Наименование класса гребного винта

S

Особый

I

Высший

II

Средний

III

Обычный

7 Допуски на шаг

Допуски на шаг приведены в таблице 2.

Таблица 2

Наименование параметра

Класс гребного винта

S

I

II

III

Предельные отклонения (допуск)

%

мм, не менее

%

мм, не менее

%

мм, не менее

%

мм, не менее

Местный шаг

± 1,50

10,00

± 2,00

15,00

± 3,00

20,00

-

-

Шаг сечения

± 1,00

7,50

± 1,50

10,00

± 2,00

15,00

± 5,00

25,00

Шаг лопасти

± 0,75

5,00

± 1,00

7,50

± 1,50

10,00

± 4,00

20,00

Шаг винта

± 0,50

4,00

± 0,75

5,00

± 1,00

7,50

± 3,00

15,00

Примечание - Допуски выражены в процентах конструктивного шага соответствующего радиуса для местного шага и шага сечения и среднего конструктивного шага для шага лопасти и шага винта.

7.1 Шаг должен быть измерен, по крайней мере, на радиусах, указанных в таблице 3. По соглашению между заинтересованными сторонами могут быть проведены измерения на других радиусах.

Таблица 3

Класс гребного винта

Радиусы

S и I

Сечение около галтели ступицы: 0,4 R; 0,5 R; 0,6 R; 0,7 R; 0,8 R; 0,9 R; 0,95 R

II и III

Сечение около галтели ступицы: 0,5 R; 0,7 R; 0,9 R

7.2 Измерение местных шагов для винтов классов S и I проводят в соответствии с разделом 10.

7.3 Допуски на местный шаг и шаг сечения, приведенные в таблице 2, увеличивают на 50 % для сечений на 0,4 R или менее.

7.4 Изготовитель гребных винтов может компенсировать погрешность на шаг, допуск на который приведен в таблице 2, изменением диаметра гребного винта только с согласия заказчика.

7.5 Конструктивным шагом является шаг базовой линии.

Линия конструктивного шага сечения представляет собой винтовую базовую линию для рассматриваемого сечения, для которой даны ординаты сечения нагнетательной и засасывающей сторон.

Это может быть линия, соединяющая носик и хвостик сечения, а может быть и любая другая соответственно расположенная винтовая линия.

7.6 Местный шаг в точке В (см. рисунок 1) определяют измерением разности высот между точками Р и Q, расположенными на равных расстояниях от точки В, по обе стороны от нее (ВР = BQ), и умножением разности высот на . Результат следует сравнить с местным шагом, измеренным по профилям нагнетательной стороны для тех же точек.

Для класса S проводят четыре измерения шага, для класса I - три измерения, для класса II - два измерения. Измерения должны быть последовательными (первоначальная точка каждого измерения должна совпадать с конечной точкой предыдущего измерения). Каждое измерение должно иметь достаточную длину, чтобы точность измерений шага соответствовала требованиям раздела 16. При необходимости число измерений может быть уменьшено.

7.7 Шаг сечения и шаг лопасти определяют для каждого радиуса умножением разности высот между измеряемыми крайними точками на .

7.8 Шаг лопасти определяют как среднеарифметическое значение шагов сечений для рассматриваемой лопасти.

7.9 Шаг гребного винта определяют как среднеарифметическое значение средних шагов лопасти.

8 Допуски на радиус гребного винта

8.1 Допуски на радиус гребного винта приведены в таблице 4.

Таблица 4

Наименование параметра

Класс гребного винта

S

I

II

III

Предельные отклонения (допуск)

%

мм, не менее

%

мм, не менее

%

мм, не менее

%

мм, не менее

Радиус винта

± 0,2

1,5

± 0,3

1,5

± 0,4

2,0

± 0,5

2,5

8.2 Для гребного винта в направляющей насадке эти допуски могут быть уменьшены.

9 Допуски на толщину сечения лопасти

9.1 Допуски, указанные в таблице 5, выражены в процентах местной толщины.

Таблица 5

Наименование параметра

Класс гребного винта

S

I

II

III

Предельные отклонения

%

мм, не менее

%

мм, не менее

%

мм, не менее

%

мм, не менее

Толщина сечения лопасти

+2,0

0,5

+2,5

1,0

+4,0

2,0

+6,0

3,0

-1,0

-0,5

-1,5

-1,0

-2,0

-1,5

-4,0

-2,0

9.2 Измерения толщины следует проводить на тех же радиусах, что и измерения шага.

9.3 Максимальные значения толщин, указанные на чертеже, после вычитания отрицательного допуска должны быть не менее значений толщин, требуемых классификационными обществами.

10 Проверка и допуски на плавность сечений лопасти

Допуски на плавность сечений лопастей применяют только для гребных винтов классов S и I на радиусах, на которых измеряются шаги.

Чтобы добиться плавности сечений, отклонения в результате последовательных измерений местного шага и толщины не должны отличаться одно от другого более чем на половину предела допуска (например, если допуск от плюс 2,0 % до минус 2,0 %, то допускаемая разность последовательных отклонений составляет 2,0 %).

Для избежания чрезмерных отклонений в общей кривизне сечения необходимо, чтобы алгебраическая сумма отклонений, выраженная в процентах, двух каких-либо последовательных измерений местного шага превышала не более чем в 1,5 раза предусмотренный допуск. Например, если допуск ± 2,0 %, то сумма последовательных отклонений должна быть ± 3,0 % (см. рисунок 3).

Примечания

1 На рисунке отклонения увеличены в 20 раз.

2 Очень высокие значения подчеркнуты.

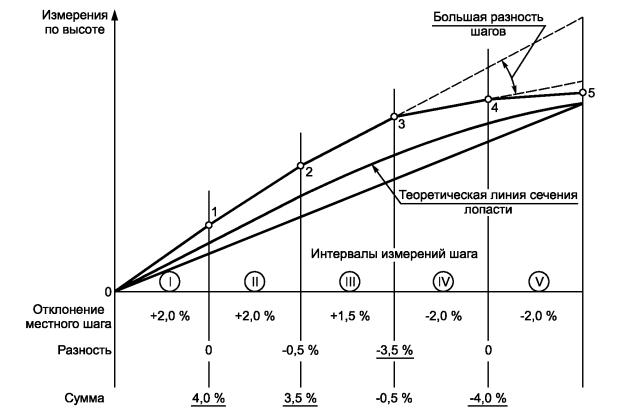

Рисунок 3 - Гребной винт класса I

Плавность цилиндрических сечений также проверяют, применяя специальные гибкие шаблоны.

Входящие и выходящие кромки следует проверять кромочными шаблонами или другими подобными приспособлениями, позволяющими установить соответствие кромок чертежу с учетом следующих допусков нагнетательной и засасывающей сторон:

± 0,5 мм - для класса S;

± 0,75 мм - для класса I.

По соглашению между изготовителем и заказчиком кромки могут быть проверены кромочными шаблонами, состоящими из трех элементов для каждой кромки (см. рисунок 4), один элемент с коротким носом для проверки края кромки лопасти и два элемента, которые прикладывают к кромке - один к нагнетательной, другой к засасывающей стороне. Каждый шаблон охватывает приблизительно 20 % длины лопасти. Эти шаблоны должны быть выполнены с допуском 0,25 мм для класса S и 0,35 мм для класса I.

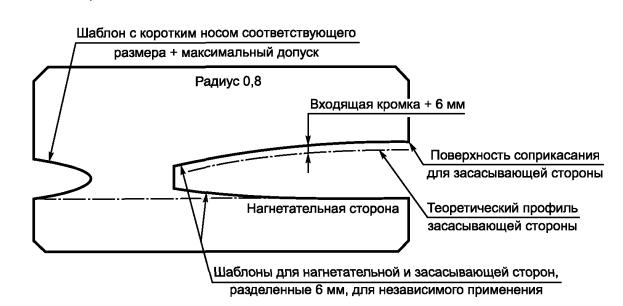

Рисунок 4

11 Допуски на длину сечений лопасти

11.1 Предельные отклонения, приведенные в таблице 6, выражены в процентах отношения диаметра к числу лопастей (D/Z).

Таблица 6

Наименование параметра

Класс гребного винта

S

I

II

III

Предельные отклонения (допуск)

%

мм, не менее

%

мм, не менее

%

мм, не менее

%

мм, не менее

Длина сечений лопасти

± 1,5

4,0

± 2,0

7,0

± 3,0

10,0

± 5,0

12,0

11.2 Длины сечений каждой лопасти должны быть измерены, по крайней мере, на пяти радиусах для класса S (например: 0,3 R; 0,5 R; 0,7 R; 0,8 R; 0,95 R) и на четырех радиусах для классов I, II, III.

12 Допуски на взаимное расположение лопастей, на положение осевых линий и на контуры лопастей

12.1 Положение осевых линий лопастей

Осевую линию наносят на чертеж в виде прямой линии, которая проходит через точку М на нагнетательной стороне лопасти и точку О на оси гребного винта.

Точка М должна быть на цилиндрическом сечении радиуса более чем 0,5 R и, если возможно, вблизи 0,7 R.

Точку выбирают таким образом, чтобы прямая ОМ пересекала наибольшее возможное число сечений лопасти.

Отношение между углами jЕ (соответствующим входящей кромке) и js (соответствующим выходящей кромке) указывают на чертежах (см. рисунок 5).

Точку М' на готовом гребном винте устанавливают таким образом, чтобы отношение jЕ'./ js., равное отношению фе5, указанному на чертеже, могло быть достигнуто на рассматриваемом радиусе (см. рисунок 6).

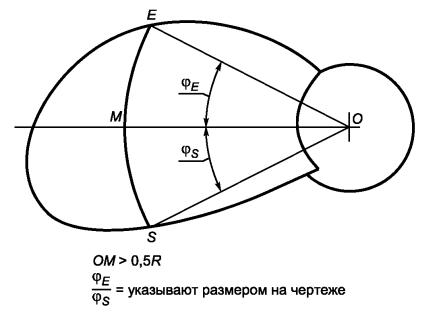

Рисунок 5

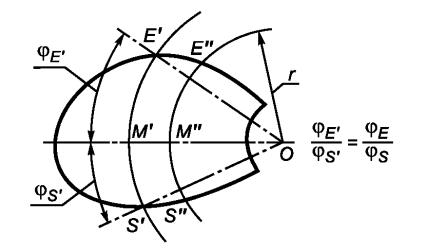

Рисунок 6

Плоскости начала отсчета, проходящие через точку М', используют для проверки контура входящей кромки и откидки лопастей так же, как и углового смещения лопасти1).

__________

Определение откидки - по ГОСТ 25815.

12.2 Допуски на контур входящей кромки

Допуски должны быть рассчитаны для радиусов, указанных в таблице 3, на соответствующих дугах и действительны для длины дуги Е"М" (см. рисунок 6). Допуски, выраженные в процентах отношения диаметра к числу лопастей (D/Z), приведены в таблице 6 (D - диаметр, Z - число лопастей).

Допуски для длины дуги Е"М" должны быть равны удвоенным значениям, приведенным в таблице 6, при условии плавности контуров кромок лопасти.

12.3 Допуски на угловое смещение между двумя соседними лопастями Допуски должны составлять:

± 1 ° - для винтов классов S и I;

± 2° - для винтов классов II и III.

13 Допуски на откидку, положение лопасти вдоль оси винта и взаимное расположение осевых линий соседних лопастей

Откидка характеризуется положением осевой линии лопасти РР (см. рисунок 7). Откидку определяют измерением расстояния до плоскости W, перпендикулярной к оси вращения гребного винта, по крайней мере, в точках А, В и С, расположенных на радиусах 0,3 R или 0,4 R; 0,6 R или 0,7 R; 0,9 R или 0,95 R.

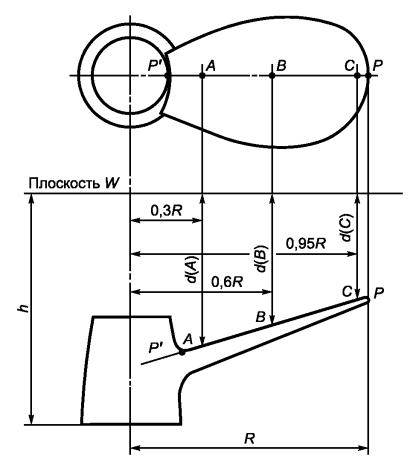

Рисунок 7

В таблице 7 приведены допуски на расстояния d(A), d(B) и d(C), выраженные в процентах диаметра гребного винта D, для проверки положения лопастей вдоль оси винта. Те же допуски (а не двойные допуски) применяют для разностей: d(B) - d(C) для одной и той же лопасти для проверки откидки и d1(C) - d2(C) - для двух соседних лопастей для проверки относительного осевого положения.

Таблица 7

Наименование параметра

Предельные отклонения для гребного винта класса

S

I

II

III

Положение лопасти в точках А, В и С (расположенных на радиусах 0,3 R; 0,6 R и 0,95 R) по отношению к плоскости W, перпендикулярной коси винта, %

± 0,5

± 1,0

± 1,5

± 3,0

14 Обработка поверхности

Состояние поверхности лопастей, выраженное как среднеарифметическое значение отклонения Ra, мкм, должно иметь шероховатость, не превышающую следующих значений:

3 (начиная от ступицы) - для гребных винтов класса S;

6 (начиная от радиуса 0,3 R) - для гребных винтов класса I;

12 (начиная от радиуса 0,4 R) - для гребных винтов класса II;

25 (начиная от радиуса 0,5 R) - для гребных винтов класса III.

15 Статическая балансировка

Все изготовленные гребные винты должны быть статически отбалансированы.

16 Измерительные приборы

Максимально допустимая погрешность измерительных приборов не должна превышать половины допуска на размер или параметр, а в случае геометрических измерений - 0,25 мм (выбирается наибольшее значение из них).



Ключевые слова: судостроение, судовые гребные винты, допуски на изготовление



СОДЕРЖАНИЕ

1 Назначение

2 Область определения

3 Нормативные ссылки

4 Методы измерения шага

5 Метод толщины сечения

6 Классы гребных винтов

7 Допуски на шаг

8 Допуски на радиус гребного винта

9 Допуски на толщину сечения лопасти

10 Проверка и допуски на плавность сечений лопасти

11 Допуски на длину сечений лопасти

12 Допуски на взаимное расположение лопастей, на положение осевых линий и на контуры лопастей

13 Допуски на откидку, положение лопасти вдоль оси винта и взаимное расположение осевых линий соседних лопастей

14 Обработка поверхности

15 Статистическая балансировка

16 Измерительные приборы
