ТИПОВАЯ
ТЕХНОЛОГИЧЕСКАЯ КАРТА
на кровельные и изоляционные работы

67015К

УСТРОЙСТВО ГИДРОИЗОЛЯЦИИ
ВЕРТИКАЛЬНЫХ БЕТОННЫХ
ПОВЕРХНОСТЕЙ





МОСКВА



ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА

Устройство гидроизоляции вертикальных бетонных поверхностей с помощью установки конструкции треста «Оргпромстрой»

67015К



РАЗРАБОТАНА

Проектно-технологическим трестом «Оргтехстрой» Главдальстроя

Скорректирована:

Лабораторией обобщения прогрессивных технологических процессов ЦНИИОМТП в 1993 г.

УТВЕРЖДЕНА

Главными техническими управлениями

Минтяжстроя СССР

Минпромстроя СССР

Минстроя СССР

14 декабря 1972 г.

10-20-2-8/1436

СРОК ВВЕДЕНИЯ

1 ноября 1972 г.

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

Типовая технологическая карта применяется при проектировании, организации и производстве работ по гидроизоляции вертикальных бетонных поверхностей с помощью установки конструкции треста «Оргпромстрой».

В основу разработки карты положена гидроизоляция вертикальных стен монолитного бетонного коллектора в г. Хабаровске (индивидуальный проект № 282, разработанный институтом «Дальгипротранс»).

На участке коллектора, длиной 100 м выполняется гидроизоляция (660,0 м2 поверхности) бригадой изолировщиков из 4-х человек в течение 2,5 рабочих дней при двухсменной работе, в летний период.

Привязка ТТК к местным условиям строительства заключается в уточнении объемов работ, средств механизации потребности в материальных ресурсах, а также графических схем организации процесса.

II. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ СТРОИТЕЛЬНОГО ПРОЦЕССА

Затраты труда, чел.-см.

на весь объем............................................................. 10,13

на 1 м2 изолируемой поверхности........................... 0,015

Выработка на одного рабочего

изолируемой поверхности в смену, м2.................... 65,15

III. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИИ СТРОИТЕЛЬНОГО ПРОЦЕССА

1. До начала работ по гидроизоляции должны быть:

- возведены стены коллектора;

- завезены все необходимые материалы, механизмы;

- выправлены неровности, заделаны и сглажены раковины;

- очищена изолируемая поверхность от грязи и мусора;

- огрунтована и высушена поверхность.

2. Гидроизоляция вертикальных поверхностей коллектора ведется последовательно по захваткам в порядке, указанном на схеме (Рис. 1), путем нанесения горячего битума с помощью установки конструкции треста «Оргпромстрой», которая размещается в середине захватки.

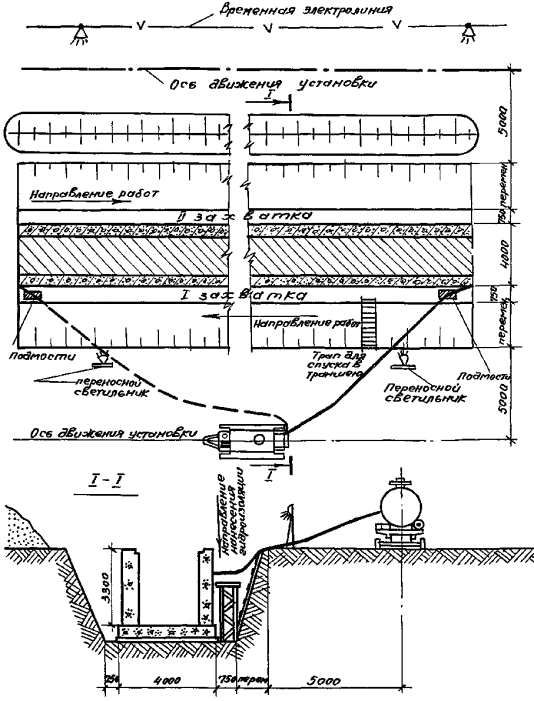

Рис. 1. Схема организации работ на захватке длиной 100 м

Гидроизоляция наносится с подмостей, через сопло равномерно без пропусков, по всей изолируемой поверхности в два слоя, толщиной 1 мм каждый. Вначале наносится первый слой изоляции по всей длине захватки (100 м) сверху вниз, а затем, после отвердения нанесенного слоя, наносится следующий слой в направлении, аналогичном первому. Доставляется битум к рабочему месту автогудронатором.

3. При устройстве гидроизоляции необходимо контролировать и постоянно поддерживать температуру битума (160 °С) во время производства работ.

Нанесение последующего слоя изоляция допускается после освидетельствования представителем строительной лаборатории качества затвердевшего предыдущего слоя.

Готовая гидроизоляция должна быть сплошной, не иметь вздутий и отслоений. Обнаруженные дефектные места необходимо расчистить и покрыть заново.

IV. ОРГАНИЗАЦИЯ И МЕТОДЫ ТРУДА РАБОЧИХ

1. Состав бригады приводится в табл. 1.

Таблица 1

№№ звена

Состав звена

К-во чел.

Перечень работ

1-2

Машинист

1

Включает, выключает установку и следит за ее работой, регулирует подачу битума, следит за заполнением бака.



Изолировщик

1

Подтягивает шланги, включает сопло подачи, наносит изоляцию.

2. Методы и приемы работ.

Гидроизоляция вертикальных поверхностей выполняется бригадой изолировщиков из 2х звеньев. Каждое звено состоит из двух человек:

Машинист передвижного компрессора III разряда     - 1

Изолировщик III разряда                                                - 1

Машинист, предварительно проверив исправность установки, включает установку, а изолировщик наносит через сопло горячий битум на стену.

Машинист в процессе работы следит за работой и состоянием установки.

3. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.

При выполнении работ по гидроизоляции необходимо выполнять правила техники безопасности согласно СНиП III-4-80*, а также нижеследующее:

а) при эксплуатации установок по производству и нанесению битума, емкости должны заполняться не более чем на три четверти их объема;

б) каждую установку необходимо обеспечить комплектом противопожарных средств;

в) рабочие, обслуживающие установку по производству мастик, должны быть снабжены, кроме обычной спецодежды, защитными очками. Пользование очками обязательно. К эксплуатации установки допускаются лица, которые прошли медицинское освидетельствование и специальный инструктаж, получили удостоверение на право производства работ по приготовлению материала на установке.

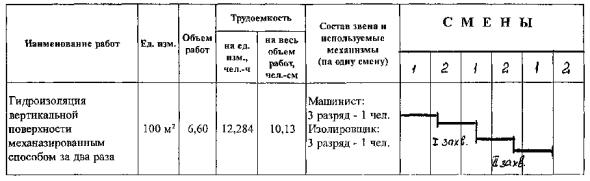

ГРАФИК ВЫПОЛНЕНИЯ РАБОТ

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА на 100 м коллектора

Обоснование ЕНиР

Наименование работ

Ед. изм.

Объем работ

Норма времени на ед. изм., чел.-ч

Затраты труда на весь объем работ, чел.-см

Расценка на ед. изм., руб.-коп.

Стоимость затрат труда на весь объем работ, руб.-коп.

§ Е11-36

т. 2, п. 2д

К = 0,8 (ПР-4)

К = 1,85

Гидроизоляция поверхности механизированным способом за два раза

100 м2

6,60

12,284

10,13

8-59,9

56-75

V. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ (на одну захватку)

1. Основные материалы и полуфабрикаты приводятся в табл. 2.

Наименование

ГОСТ

Ед. изм.

Количество

Битум

6617-76*

т

0,56

2. Машины, оборудование, механизированный инструмент приводятся в табл. 3.

Таблица 3

Наименование

Тип

Марка, ГОСТ, ТУ

Кол-во

Техническая характеристика

Установка для нанесения гидроизоляции с компрессором СО-7Б

передвижной

ПКУ-35М

1

Производительность насоса 540 л/с;

емкость котла 2,5 м3;

мощность насоса 7 кВт;

длина рукава 100 м

Тягач

-

ГАЗ-52-01

1

Грузоподъемность 2,5 т

Автогудронатор

-

ДС-39Б

1

Емкость котла 4,0 м3;
