ТСН 50-303-96 НН

ТЕРРИТОРИАЛЬНЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ НИЖЕГОРОДСКОЙ ОБЛАСТИ



ОСНОВАНИЯ И ФУНДАМЕНТЫ
ЗДАНИЙ И СООРУЖЕНИЙ
НА НАМЫВНЫХ ТЕРРИТОРИЯХ
НИЖЕГОРОДСКОЙ ОБЛАСТИ







ПРЕДИСЛОВИЕ

1. РАЗРАБОТАНЫ Нижегородской государственной архитектурно-строительной академией, Нижегородским муниципальным проектным институтом «НижегородгражданНИИпроект», Нижегородским трестом инженерно-строительных изысканий, Московским государственным строительным университетом.

ВНЕСЕНЫ Комитетом архитектуры и градостроительства Нижегородской области.

2. ПРИНЯТЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Губернатора Нижегородской области от 19.02.97 № 47.

3. ИЗДАНЫ с учетом Постановления Администрации Нижегородской области от 04.01.96 № 2.



1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1 Настоящие нормы распространяются на проведение инженерных изысканий, проектирование и производство работ по устройству намывных оснований и фундаментов промышленно-гражданских зданий и сооружений в региональных условиях Нижегородской области.

1.2 Данные нормы определяют требования: к проектированию и застройке намывных территорий; проектированию оснований и фундаментов зданий и сооружений на намывных основаниях; производству работ по намыву и устройству фундаментов; ведению геотехнического контроля в ходе строительства; осуществлению мероприятий по инженерной защите территорий и охране окружающей среды, а также по проведению мониторинга в период эксплуатации намывных территорий.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящих нормах использованы ссылки на следующие документы:

СНиП 10-01-94 Система нормативных документов в строительстве. Основные положения

СНиП 11-01-95 Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений

СП 11-101-95 Порядок разработки, согласования, утверждения и состав обоснований инвестиций в строительстве предприятий

СНиП 22-01-95 Геофизика опасных природных воздействий

СНиП 11-02-96 Инженерные изыскания для строительства. Основные положения

СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты

СНиП 2.02.01-83 Основания зданий и сооружений

Особенности проектирования зданий и сооружений на намывных основаниях (дополнение к СНиП 2.02.01-83, глава 15)

СНиП 3.01.01-85 Организация строительного производства

СНиП 2.06.15-85 Инженерная защита территорий от затопления и подтопления

СНиП 2.01.01-82 Строительная климатология и геофизика

СНиП 2.01.15-90 Инженерная защита территорий, зданий и сооружений от опасных геологических процессов. Основные положения проектирования

СНиП 2.07.01-89 Градостроительство. Планировка и застройка городских и сельских поселений

СНиП 2.03.01-84 Бетонные и железобетонные конструкции

СНиП 2.02.03-85 Свайные фундаменты

СНиП 1.06.05-85 Положение об авторском надзоре проектных организаций за строительством предприятий, зданий и сооружений

РСН 1-91 Инженерные изыскания для строительства. Нормы производства инженерных изысканий на закарстованных территориях, Уфа: Госстрой БаССР, 1991.

ВСН 2-86 Инструкция по изысканиям, проектированию, строительству и эксплуатации зданий и сооружений на закарстованных территориях БаССР ТСН 301-50-95. Строительное освоение намывных территорий Республики Башкортостан. Нормы проектирования и производства работ. Основные положения

Пособие по инженерным изысканиям и проектированию фундаментов зданий и сооружений на намывных территориях (Госстрой Республики Башкортостан, в развитие ТСН 301-50-95 (РБ)). Уфа, 1996

Инструкция по геотехническому контролю и режимным наблюдениям на намывных территориях Республики Башкортостан. Уфа, 1996

Рекомендации по инженерно-геологическим изысканиям и проектированию оснований зданий и сооружений на намывных территориях. НИИОСП, 1985.

Рекомендации по комплексному изучению и оценке строительных свойств песчаных грунтов /ПНИИИС, МИСИ/, М.: Стройиздат, 1984.

Рекомендации по оценке плотности и возможности разжижения малосвязных грунтов методом взрывного зондирования. П-02-82/ВНИИГ.

ВСН 385-77 Инструкция по намыву территорий на торфах Минмонтажспецстроя СССР.

РД 34.15.073-91 Руководство по геотехническому контролю в энергетическом строительстве ВНИИГ.

ВСН 486-86/ Минмонтажспецстроя СССР. Обеспечение охраны водной среды при производстве работ гидромеханизированным способом.

Рекомендации по проведению скоростных инженерно-геологических изысканий для проектирования объектов массового строительства (НИИпромстрой, 1991).

Положение об оценке воздействия на окружающую среду в Российской Федерации (Утверждено приказом Минприроды России от 18 июля 1994 г, № 222)

Положение о государственной экологической экспертизе (Утверждено Постановлением Совета министров - Правительством Российской Федерации от 22 сентября 1993 г., № 942)

Руководство по экологической экспертизе предпроектной и проектной документации (Утверждено Главным управлением государственной экологической экспертизы Минприроды РФ 10 декабря 1993 г.)

Указания к экологическому обоснованию хозяйственной и иной деятельности в прединвестиционной и проектной документации (Утверждено Главным управлением государственной экологической экспертизы Минприроды России 15 июля 1994 г.)

3. ОПРЕДЕЛЕНИЯ

3.1 Намывные грунты - техногеннопереотложенные способами гидромеханизации природные дисперсные породы, почвы, а также твердые отходы производственной и хозяйственной деятельности человека.

3.2 Намывная территория - природно-техногенный массив, образованный намывом грунтов на естественное основание и ограниченный в плане размерами площади намыва, а по глубине - активной зоной взаимодействия сооружений с геологической средой.

3.3 Намывное основание - основание зданий и сооружений, сжимаемая толща которых полностью или частично сложена намывными грунтами.

3.4 Зональный намыв - способ создания намывной территории, при котором схемы и технологии намыва обеспечивают дифференцированный состав и качество укладки грунтов на участках, отводимых под застройку зданиями и сооружениями разных классов, а также под рекреационные зоны.

3.5 Возраст намывных грунтов - время в годах (месяцах), прошедшее после окончания намыва грунтов.

3.6 Свеженамытые грунты - намывные грунты в начальной стадии формирования свойств (в первые дни, иногда месяцы после намыва).

3.7 Уплотнившиеся намывные грунты - намывные грунты, в которых полностью завершился процесс самоуплотнения.

3.8 Упрочнившиеся намывные грунты - намывные грунты, в которых частично или полностью завершился процесс упрочнения за счет формирования структурных связей (сцепления упрочнения).

3.9 Природно-технические условия строительства - местные (региональные) природные условия, частично измененные или изменяющиеся в определенных направлениях под влиянием производственной (технической) и хозяйственной деятельности человека.

3.10 Техногенные грунты - техногенносозданные образования или измененные природные грунты (техногеннопереотложенные и техногенноизмененные в естественном залегании), сформировавшиеся в результате производственной и хозяйственной деятельности человека.

3.11 Пульпа - смесь грунта с водой (гидросмесь), образуемая при производстве земляных работ способами гидромеханизации.

3.12 Пульповод - труба или лоток, по которому осуществляется гидравлическая транспортировка грунта от карьера к месту его укладки намывом.

3.13 Распределительный пульповод - пульповод, проложенный по карте намыва.

3.14 Магистральный пульповод - пульповод, проложенный от карьера до участков возведения намывного сооружения.

3.15 Дамба ограждающая - профильное земляное сооружение, возводимое из местных грунтовых материалов для ограждения места складирования намывных грунтов.

3.16 Дамба обвалования - дамба попутного ограждения карты намыва, возводимая на высоту укладки одного или нескольких слоев намыва из ранее намытых грунтов с помощью перемещения их бульдозером.

3.17 Карта намыва - участок намываемого земляного сооружения, ограниченный в плане дамбами обвалования, в пределах которого производится намыв грунта из распределительного пульповода.

3.18 Пляж намыва - участок карты от распределительного пульповода до пруда-отстойника, по которому перемещается (распределяется) поток гидросмеси, откладывается и фракционируется (распределяется по крупности) намываемый грунт. При намыве в воду формируется подводный пляж от уреза воды в водоеме до подошвы образуемого подводного откоса.

3.19 Слой намыва - слой грунта определенной (заданной) толщины, намытый с одного положения распределительного пульповода.

3.20 Ярус намыва - толща намытых грунтов, состоящая из заданного количества слоев намыва, возведение которой завершает определенный этап намыва или создания техногенной части намывного основания.

3.21 Пруд-отстойник - конструктивно и технологически предусмотренное понижение в центре карты намыва для отмыва в него мелко- и тонкодисперсных частиц, а также осветления сбросной воды.

3.22 Водосбросный колодец - устройство для приема осветленной воды и регулирования уровня воды в пруде-отстойнике.

3.23 Геотехнический контроль - производственный контроль соответствия проекту технологии производства земляных работ и характеристик грунтов.

3.24 Доразведка намывной территории - изыскательские работы, выполняемые по дополнительному заданию Заказчика в процессе строительства для обоснования изменений проектных решений, в том числе в связи с корректировкой генплана застройки; изменения плановых сроков начала работ нулевого цикла; при выявлении осложнений в ходе строительства, а также опасных инженерно-геологических процессов и явлений.

3.25 Мониторинг намывной территории - слежение с помощью визуальных и инструментальных методов наблюдений за состоянием и изменением во времени намывной территории под влиянием техногенных эксплуатационных нагрузок и природных факторов.

4. ОБЩИЕ ПОЛОЖЕНИЯ

4.1. Проекты создания и застройки намывных территорий должны отвечать современным требованиям рационального природопользования и охраны окружающей среды; перспективным планам архитектурно-планировочных решений и развития промышленно-гражданских комплексов в регионе; удовлетворять санитарно-экологическим нормам и обосновываться технико-экономическими расчетами.

4.2. Разработки проектов инженерной подготовки территорий намывом; проектов генплана застройки намывных территорий и нулевого цикла строительства по устройству фундаментов на намывных основаниях - должны выполняться в комплексе, предусматривать поэтапное изыскательское обоснование и взаимоувязку соответствующих проектных решений.

4.3. Проекты строительства на намывных территориях региона должны включать систему мероприятий по их защите от подтопления, техногенного загрязнения и развития опасных геологических процессов, а также предусматривать обязательное выполнение геотехнического контроля в ходе строительства и ведение мониторинга в период эксплуатации застроенных намывных территорий.

4.4. Методика и методы проведения инженерных изысканий, проектирования, производства строительных работ нулевого цикла, выполнения геотехнического контроля и мониторинга должны соответствовать требованиям государственных и отраслевых нормативных документов (п. 2), а также дополнительным требованиям данных норм.

4.5. Задания на проектирование (ТЭО, проект, рабочий проект) и технические задания на инженерные изыскания должны содержать сведения, принимаемые по решениям градостроительной документации, о планируемых сроках и характере застройки намывной территории с указанием комплексов сооружений разных классов, которым должны отвечать соответствующие категории намывных территорий:

I категория - под застройку капитальными и гражданскими зданиями и сооружениями I класса;

II категория - под застройку малоэтажными зданиями II и III классов;

III категория - под зеленые зоны, стоянки автотранспорта и временные сооружения.

4.6. Инженерные изыскания должны выполняться поэтапно и обеспечивать альтернативное проектирование намывных оснований и фундаментов; реализацию принципа гибкого проектирования, предусматривающего возможность корректировки проектных решений в ходе строительства при доразведке и уточнении инженерно-геологических условий.

4.7. При разработке проектов строительного освоения намывных территорий необходимо оценивать воздействие на окружающую среду возводимых зданий и сооружений и предусматривать инженерное управление функционированием образуемой природно-технической системы «Застроенная намывная территория - окружающая среда»; организовывать систему мониторинга (слежения) за изменениями состояния окружающей среды (в том числе изменениями уровня грунтовых вод, развитием геологических процессов, характером и степенью экологических нарушений и др.); эффективностью систем инженерной защиты; за осадками зданий и сооружений.

4.8. В соответствии с требованиями пп. 4.5 и 4.6, следует предусматривать индивидуальное проектирование каждой намываемой территории и реализацию принципа ее зонирования с учетом конкретных природно-технических условий; инженерно-геологического районирования рассматриваемой территории; особенностей грунтов естественного основания и намывных грунтов, а также классов и назначения проектируемых зданий и сооружений, в том числе для проектирования зонального намыва.

4.9. Проектирование намывных территорий и фундаментов на намывных основаниях должно проводиться с учетом характерного для намывных грунтов уплотнения и упрочнения их во времени; типичного для застраиваемых территорий изменения гидрогеологических и инженерно-геологических условий в период эксплуатации возведенных сооружений; а также с учетом возможности искусственного улучшения свойств грунтов основания и ускорения сроков их консолидации способами технической мелиорации.

4.10. Положения настоящих норм относятся к строительству в простых и средней сложности инженерно-геологических условиях, характерных для большей части рассматриваемого региона.

4.11. В сложных инженерно-геологических условиях (в районах распространения закарстованных пород; мощных толщ сильносжимаемых, просадочных, набухающих, засоленных и насыпных грунтов; в зонах развития грунтов, техногенно загрязненных промстоками, в том числе нефтепродуктами и токсичными веществами; при создании намывных территорий в акваториях искусственных водохранилищ и крупных естественных водоемов); на территориях, где прогнозируется или развито подтопление, и при строительстве объектов с динамическими нагрузками на грунты основания проектирование должно выполняться с учетом дополнительных требований, устанавливаемых соответствующими нормативными документами, а также с привлечением к разработке программ инженерных изысканий и проектирования специализированных производственных и научно-исследовательских организаций.

4.12. Проектная документация и материалы изысканий по объектам, строящимся на намывных территориях, независимо от формы их собственности и источников финансирования, подлежат государственной экспертизе в соответствии с порядком, установленным правительством РФ.

4.13. Материалы инженерных изысканий, геотехнического контроля и режимных мониторинговых наблюдений должны включаться в информационный банк данных для составления и ведения кадастров застраиваемой (застроенной) намывной территории. Соответствующие материалы представляются изыскательской организацией, а также службами геотехнического контроля и мониторинга.

5. РЕГИОНАЛЬНЫЕ ПРИРОДНО-ТЕХНИЧЕСКИЕ УСЛОВИЯ

Геоморфологические условия

5.1. Перспективные участки создания намывных территорий занимают затапливаемые и подтапливаемые поймы и, частично, надпойменные террасы рек Волги, Оки и их притоков.

5.2. В пойменных террасах, ширина которых в долинах крупных рек изменяется от 0,5 до 10 км, выделяются две ступени: низкая высотой 3 - 6 м и высокая высотой 7 - 10 м над меженным уровнем рек. Низкая пойма затапливается ежегодно, высокая - паводками 1 - 10 % обеспеченности. В рельефе пойм преобладают низковершинные гривы, валы и гряды, разделенные ложбинами; на отдельных участках - дюнные холмы. Поверхность осложнена многочисленными озерами, старичными протоками и болотами. Общая площадь озер и болот на отдельных участках достигает 30 - 50 %. Болота торфяные и минеральные, озера глубиной до 4 - 7 м с илистым дном и невысокими берегами, часто заболоченными.

5.3. В пределах крупных населенных пунктов пойменные террасы характеризуются сложным сочетанием природных и техногенных элементов рельефа. Последние обусловлены беспорядочной отсыпкой минеральных грунтов, промышленных отходов, бытовых свалок, а также строительством локальных намывных территорий, дренажных и очистных сооружений.

5.4. Первая надпойменная терраса встречается отдельными разрозненными участками. Ее поверхность в долине реки Волги располагается на отметках 65 - 70 м с превышением над уровнем реки 11 - 19 м; в долине реки Оки - на отметках 80 - 87 м с превышением над уровнем реки 10 - 17 м. Ширина террас от 0,2 до 8 км.

5.5. Вторая надпойменная терраса, максимальной шириной 14 км, имеет повсеместное распространение. Ее поверхность в долине реки Волги имеет отметки 68 - 80 м с превышением над уровнем реки 12 - 27 м. В долине реки Оки - на отметках 76 - 98 м с превышением над уровнем реки 13 - 25 м. Поверхность террасы слабоволнистая, местами плоская, с обширными заболоченными равнинами, представляющими систему связанных между собой древних стариц.

Климат

5.6. Климат региона континентальный. Многолетняя среднегодовая температура воздуха 3 - 4 °С; среднемесячная июля +18,4 °С, января -11,6 °С. Наблюдаемый минимум температуры -41,5 °С, максимум +37 °С. Продолжительность теплого периода 210 дней.

5.7. Преобладающее направление ветра юго-западное. Средние скорости 2 - 8 м/с с отдельными усилениями до 25 м/с. В зимний период наблюдаются северные и северо-восточные ветры.

5.8. Среднемноголетнее годовое количество осадков в регионе увеличилось после создания Горьковского водохранилища с 495 мм до 600 мм. Устойчивый снежный покров устанавливается во второй половине ноября. Высота снежного покрова от 29 до 110 см, в среднем 60 см. Среднее число дней со снежным покровом 144.

5.9. Глубина промерзания грунтов составляет 1,6 - 1,9 м.

5.10. В прибрежных участках водохранилища, а также в промзонах и жилищных комплексах отмечается разнообразный микроклимат.

Гидрологические условия

5.11. Гидрографическая сеть региона включает реки Волгу, Оку и их притоки; Горьковское и Чебоксарское водохранилища; многочисленные озера и болота. В долинах рек Оки, Сережи и Теши встречаются карстовые озера.

5.12. Продолжительность паводков на реках Волге и Оке 60 - 70 суток, на их притоках 44 - 50 суток. Амплитуда подъема уровня составляет 3 - 13 м. Наивысший исторический уровень наблюдался в 1926 г. и составил на реке Волге у Нижнего Новгорода 76,07 м. В период весеннего половодья ежегодно пойменные террасы рек затопляются. Средняя продолжительность затопления поймы в высокие паводки 50 дней.

5.13. В результате строительства Горьковского и Чебоксарского водохранилищ водный режим рек нарушен. Амплитуды колебаний уровней заметно снизились. Отметки нормального подпорного уровня Горьковского водохранилища 84 м, Чебоксарского - 68 м (проектная отметка). Данные о максимальных уровнях рек в условиях подпора от Чебоксарского водохранилища (по данным института Гидропроект), а также данные о скоростях водных потоков приведены в приложении 1.

5.14. По химическому составу воды рек в основном гидрокарбонатные кальцевые. В пределах региона реки, озера и болота загрязнены промстоками. Преобладающими загрязняющими веществами являются нефтепродукты и аммонийный азот; встречаются органические вещества, соединения тяжелых металлов, фенол, формальдегид и др.

Геологическое строение

5.15. В геологическом строении долин рек Волги и Оки и их притоков принимают участие верхнечетвертичные аллювиальные отложения надпойменных террас (аQIII), современные аллювиальные отложения пойменных террас (аQIV), перекрытые на отдельных участках современными озерно-болотными отложениями (1,hQIV) и техногенными образованиями (tQIV). Аллювий повсеместно подстилается пермскими отложениями, представленными карбонатно-мергелисто-глинисто-алевритовой толщей татарского яруса, известково-доломитовыми породами казанского яруса и гипс-доломито-ангидритовыми породами сакмарского яруса. Типичные схемы напластований покровных четвертичных отложений региона приведены на рис. 1.

5.16. На размытой поверхности коренных отложений в основании аллювиальной толщи залегает базальный слой, представленный смесью глин, суглинков, песков и гравийно-галечникового материала, характеризующийся резкой изменчивостью своего состава и мощности. Содержание крупноблочного материала колеблется от 10 до 60 %.

5.17. Мощность аллювиального комплекса изменяется в широких пределах в зависимости от рельефа местности и отметок кровли дочетвертичных отложений: в надпойменных террасах от 24 до 45 м, в пойменных - от 18 до 32 м. Мощность аллювия малых рек не превышает 20 м.

5.18. Пески русловой фракции - мелкие и средней крупности, хорошо отсортированные, кварцевые с скатанными и полуокатанными зернами. Широко развиты линзовидные прослои старичных и пойменных образований, представленных суглинками, глинами и заторфованными грунтами.

5.19. Пески пляжно-русловой фракции - мелкие и пылеватые, кварцевые с менее обработанными зернами.

5.20 Аллювиальные отложения пойменной фракции представлены суглинками, супесями и глинами, тонким переслаиванием глин с песком, с повышенным скоплением темноцветных минералов и пленок гидроокислов железа. Состав этих отложений резко меняется по площади и глубине.

5.21. Озерно-болотные отложения развиты как на поймах, так и на поверхности надпойменных террас. Они представлены илами, торфом, глинистыми и песчаными заторфованными грунтами. Их мощность изменяется от десятков сантиметров до 10 м.

5.22. Техногенные отложения развиты в пределах городских территорий, имея площадное, линейное или точечное (локальное) распространение. Они представлены насыпными и намывными грунтами, свалками бытовых и промышленных отходов, реже другими образованиями. В толще прослеживаются прослои глинистых грунтов, часто с примесью органики. На некоторых локальных участках намытые грунты загрязнены нефтепродуктами, поступившими в них при весенних подъемах уровня подземных вод.

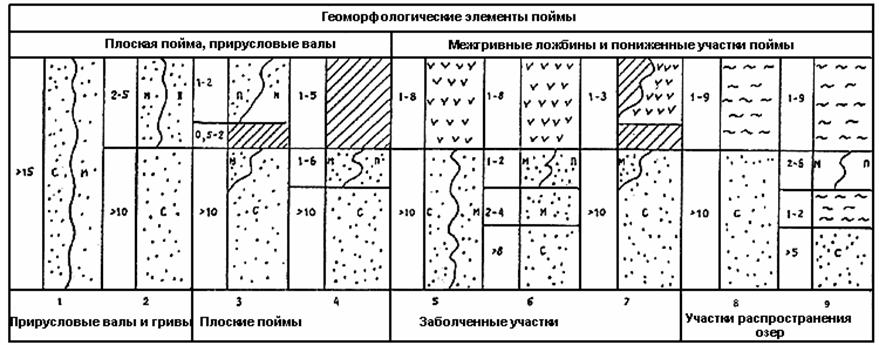

Рис. 1. Типичные схемы напластований алювиальных, болотных и озерных отложений региона



пески пылеватые

глинистые грунты, преимущественно суглинки, реже глины и суглинки

пески мелкие

торфы, заторфованные грунты с прослоями глинистых грунтов с содержанием органики (переслаивание торфа и заторфованных грунтов с неравномерным содержанием органических включений от 5 до 70 %)

пески средней крупности

илы глинистые, суглинистые, песчаные

мощность слоя, м





Примечание: Глубина залегания уровня грунтовых вод изменяется от 0 до 10 м


Гидрогеологические условия

5.23. В пределах региона повсеместно развит водоносный горизонт аллювиальных отложений (аQIII-IV). Мощность обводненной толщи аллювия 8 - 38 м. В местах залегания водоупорных прослоев наблюдается местный напор от 1,3 до 7 м. Глубина заложения грунтовых вод 0,5 - 10 м от поверхности. Воды пресные с минерализацией 0,1 - 2,1 мг-экв/л; содержание общего железа от 0,3 до 11,3 мг/л. Отмечается повышенное содержание органических соединений.

5.24. К торфам и заторфованным грунтам приурочен слабоводоносный современный озерно-болотный горизонт (1,hQIV), залегающий на глубине 0,3 - 1,3 м. Его мощность 0,5 - 9,5 м.

5.25. Коэффициент фильтрации водовмещающих пород изменяется в широких пределах: от 0,1 до 35 м/сут.

5.26. На намывных территориях формируется верховодка и техногенный водоносный горизонт. Местным водоупором служат глинистые породы пойменной фракции аллювия и глинистые прослои в намывном массиве грунтов.

5.27. В период паводков аллювиальный водоносный горизонт, озерно-болотный, техногенный горизонты и верховодка образуют единый водоносный комплекс. На территории городов подземные воды загрязнены промстоками.

5.28. Заполнение Чебоксарского водохранилища приведет к дальнейшему изменению гидрогеологических условий, в том числе грунтовых и межпластовых вод, находящихся до создания водохранилища в сфере дренирующего влияния реки Волги. Под воздействием подпора, который распространится на расстояние 10 - 12 км, произойдет общий подъем уровня аллювиального водоносного горизонта и будет нарушен его гидрохимический режим.

Состав и свойства грунтов

5.29. Естественным основанием намывных территорий служат песчаные, глинистые и биогенные грунты.

5.30. Песчаные грунты обладают следующими особенностями:

- по минеральному составу - кварцевые (содержание кварца до 96 %; примеси - полевой шпат, роговая обманка, кальцит - до 10 - 12 %; тяжелых минералов - окислы и гидроокислы железа, рутил, циркон - до 1 %). Плотность частиц 2,64 - 2,68 г/см3;

- по гранулометрическому составу - средней крупности, мелкие и пылеватые, преимущественно однородные;

- по коэффициенту пористости - средней плотности и плотные, встречаются прослои рыхлых песков, чаще в пределах пойменных террас;

- водопроницаемость мелких и пылеватых песков с прослоями глинистых грунтов характеризуется значениями коэффициента фильтрации от 0,1 до 12 м/сут; песков мелких и средней крупности - от 3 до 35 м/сут.

Характеристики песчаных грунтов приведены в приложении 2.

В толще аллювия встречаются мелкие и пылеватые водонасыщенные пески, обладающие тиксотропными свойствами, которые оцениваются по следующим характеристикам: содержание коллоидной фракции (3 - 8 %); седиментационный объем (2,5 - 3,3 см3); тиксотропный предел (0,67 - 1,63); угол естественного откоса под водой (18 - 35°); увеличение коэффициента фильтрации при высушивании и прокаливании.

5.31. Глинистые грунты неоднородны по составу и характеризуются частой фациальной изменчивостью. Представлены глинами, суглинками и супесями. Они характеризуются тонкослоистой структурой, обогащены песчаными и пылеватыми частицами. По консистенции изменяются от твердых до текучих.

Коэффициент фильтрации супесей изменяется от 0,1 до 1 м/сут; суглинков - от 0,001 до 0,1 м/сут.

Характеристики глинистых грунтов приведены в приложении 3.

5.32. Торф и заторфованные грунты характеризуются высокими значениями влажности и пористости. Физико-механические свойства этих грунтов изменяются в зависимости от содержания органических веществ и степени их разложения (приложение 4).

Намывные грунты

5.33. В пределах освоенной поймы рек Оки и Волги широко распространены намывные грунты, уложенные при инженерной подготовке территорий.

5.34. Намывные грунты представлены в основном песками средней крупности, реже мелкими. В локальных зонах отмечаются прослои и линзы песков пылеватых и глинистых грунтов, которые существенно снижают несущую способность техногенного основания; на отдельных участках намытая толща загрязнена токсичными промстоками.

5.35. Грунтовые воды на намывных территориях залегают на глубинах от 2 до 15 м в зависимости от мощности намытых толщ и расстояния от реки. Местами в намывных грунтах наблюдается на глубинах 0,5 - 8,5 м техногенная верховодка. Уровенный режим формируется за счет гидрологических, гидрогеологических, метеорологических и техногенных факторов.

5.36. Намытые пески обладают неоднородным микрослоистым строением; характеризуются обычно средней плотностью, подчиненное значение имеют слои рыхлых и плотных песков; обладают способностью уплотнения и упрочнения во времени, продолжительность которых зависит от гранулометрического состава, влажности и качества намыва. Изменение значений модулей деформации намывных маловлажных песков средней плотности сложения в зависимости от времени намыва приводится в таблице 5.1.

Таблица 5.1

Нормативные значения модулей деформации (МПа) маловлажных песков



Возраст намытого песка, год

Грунт

0,1

0,5

1

3

5

Песок средней крупности

18

29

35

42

45

Песок мелкий

12

22

28

36

40

Нормативные значения показателей механических свойств намывных песков возрастом 1 год приведены в приложении 5.

Геологические процессы и явления

5.37. В регионе широко развиты следующие геологические процессы: линейная и площадная эрозия, заболачивание, оползни, просадки, карстово-суффозионные явления, на застраиваемых и застроенных территориях - техногенные процессы, в том числе подтопление.

5.38. Карстово-суффозионные процессы приурочены к долинам рек Волги, Оки, Теши, Сережи.

5.39. Карстовым процессам подвержены гипсово-ангидритовая толща сакмарского яруса нижней перми, доломито-известковые отложения казанского яруса и прослои гипса в глинистой толще татарского яруса верхней перми (карбанатно-сульфатный и сульфатный карст).

На поверхности карстово-суффозионные процессы проявляются в виде воронок диаметром от 2 до 30 и более метров, впадин, понижений, карстовых озер, а подземные - в виде трещиноватости, разрушений пород до состояния муки, кавернозности, заполненных и пустых полостей размером до 10 м. Наиболее опасными являются участки поймы в местах сочленения с надпойменными террасами и зоны, где в разрезе выклиниваются породы татарских ярусов.

Местные строительные (грунтовые) материалы

5.40. В регионе имеются запасы местных строительных (грунтовых) материалов, необходимых для создания намывных оснований: пески средней крупности и мелкие, а также супеси и суглинки для устройства, в необходимых случаях, противофильтрационных глинистых экранов.

Крупнообломочные грунты (гравийно-галечниковые и щебенисто-дресвяные) для устройства дренажей имеют локальное распространение и, как правило, залегают на глубинах 30 - 40 м.

Карьеры грунтов могут быть расположены в пределах русел рек, пойм и надпойменных террас, в том числе затопленных водохранилищем. Мощность вскрышных пород изменяется от 0,5 до 2,0 м.

Для намыва могут быть использованы, при специальном обосновании, также некоторые виды техногенно-образованных грунтов (шлаки, золы удаления ТЭС).

6. ИНЖЕНЕРНЫЕ ИЗЫСКАНИЯ

6.1. Инженерные изыскания должны выполняться поэтапно для обоснования решений градостроительной и предпроектной документации, ТЭО (проектов) и рабочих проектов (рабочей документации), в соответствии с общими требованиями соответствующих глав СНиПа и дополнительными требованиями данного раздела. По решениям заказчика допускается объединение этапов изысканий:

1-й этап - для перспективного планирования создания и застройки намывных территорий (предпроектная документация);

2-й этап - для обоснования проекта инженерной подготовки территории намыва и генплана ее застройки (стадия проекта);

3-й этап - для обоснования уточненного генплана застройки намытой территории, привязки к ней проектируемых зданий и сооружений и проектирования основания и фундаментов конкретных зданий и сооружений (стадия рабочей документации);

4-й этап - доразведка в необходимых случаях в ходе строительства для корректировки проектных решений (например, при выявлении незапланированных отказов при забивке свай, изменении типа фундамента, проявлениях опасных геологических процессов и т.д.).

Инженерно-геодезические изыскания

6.2. Инженерно-геодезические изыскания выполняются в соответствии с требованиями СНиП 11-02-96 и сводом правил по инженерно-геологическим изысканиям для строительства. При этом должны предусматриваться:

топографическая съемка местности до намыва с целью обоснования проекта инженерной подготовки территории;

исполнительная съемка местности непосредственно перед намывом после снятия почвенно-растительного слоя, вырубки кустарника и деревьев, удаления илов, торфов и выполнения других подготовительных работ;

исполнительная съемка намытой территории после завершения работ по намыву грунтов.

6.3. По специальным заданиям в инженерно-геодезические изыскания могут включаться наблюдения за осадками массива (толщи) намытых грунтов, в частности при укладке их на торф и другие сильносжимаемые грунты.

В соответствии с указанными СНиП и СП, инженерно-геодезические отделы ТИСИЗ или других изыскательских организаций по отдельным договорам (соглашениям) с заказчиком выполняют следующие геодезические работы:

- готовят геодезическую документацию при разработке карьеров местных грунтовых материалов, включая разбивку карьеров на блоки с разными грунтами, выделенными при инженерно-геологических изысканиях;

- осуществляют разбивку сети геотехнического контроля за качеством намыва;

- проводят геодезические наблюдения за динамикой развития опасных геологических процессов, проявляющихся в изменении планово-высотных отметок намывной территории;

- ведут наблюдения за осадками фундаментов зданий и сооружений.

Инженерно-гидрометеорологические изыскания

6.4. Инженерно-гидрометеорологические изыскания выполняются согласно требованиям СНиП 11-02-96 и Сводом правил по инженерно-гидрометеорологическим изысканиям для строительства.

Необходимые метеорологические данные получаются изыскательскими или проектными организациями в Верхневолжском территориальном управлении по гидрометеорологии и мониторингу окружающей среды.

6.5. Особое внимание при гидрологических изысканиях следует уделять режиму рек и водохранилищ для последующей оценки их влияния на выбор отметки намывной территории; размещения и разработки карьеров местных грунтовых материалов; обоснования технологии намыва, а также прогнозирования переработки береговых зон намывных территорий; подтопления застраиваемой территории от водохранилища; изменения гидрогеологического режима и разработки системы инженерной защиты территории, зданий и сооружений от затопления, подтопления и опасных геологических процессов.

6.6. По заданию заказчика, проектной или строительной организации следует предусматривать создание гидрологического поста непосредственно в зоне намывной территории при ее расположении на берегу водохранилища или реки.

6.7 Изыскательская организация должна обеспечить проектировщиков комплексом климатических характеристик района (участка) строительства, предусмотренных СНиП 2.01.01-82, в том числе данными, необходимыми для составления проекта зимнего намыва, разработки мероприятий против возможного пыления намывных грунтов (в случае использования пылеватых песков или техногенно-образованных грунтов) и охраны поверхностных вод от загрязнения.

Инженерно-геологические изыскания для предпроектной документации

6.8. Инженерно-геологические изыскания для предпроектной документации выполняются с целью обоснования проектов перспективного создания и застройки намывных территорий.

6.9. Основными задачами данного этапа изысканий являются:

- оценка категории сложности инженерно-геологических и гидрогеологических условий района планируемого создания намывной территории;

- поиск и предварительная разведка местных грунтовых материалов для намыва;

- инженерно-геологическое районирование рассматриваемой территории для обоснования принципиальных решений по инженерной подготовке территории, проектированию намыва и составлению схемы застройки территории комплексами зданий и сооружений разного класса;

- обоснование направлений инженерной защиты территории от затопления, подтопления и опасных геологических процессов в соответствии с требованиями СНиП 2.06.15-85 и СНиП 2.01.15-90.

6.10. Для решения указанных задач следует предусматривать инженерно-геологическую съемку масштаба 1:5000 - 1:2000. Масштаб съемки назначается с учетом планируемой площади застройки, степени инженерно-геологической изученности района и предварительной оценки категории сложности инженерно-геологических условий по фондовым и литературным данным.

6.11. При поиске и разведке местных грунтовых материалов следует обеспечивать превышение объема изысканий грунтовых материалов в 2 раза по сравнению с требуемыми объемами; изыскивать карьеры грунтовых материалов с учетом санитарных и экологических требований, рационального природопользования и возможности разработки грунтов способами гидромеханизации. По специальным заданиям заказчика оценивается возможность использования грунтов вскрыши карьеров, а также некоторых видов техногенно-образованных (искусственных) грунтов, например, нетоксичных зол и шлаков.

6.12. В отчете по инженерно-геологическим изысканиям должны содержаться: обоснованные оценки категории сложности инженерно-геологических условий, видов и запасов местных грунтовых материалов; прогнозные оценки возможных изменений гидрогеологических и инженерно-геологических условий и развития неблагоприятных инженерно-геологических процессов в периоды строительства и эксплуатации создаваемой намывной территории; предварительное инженерно-геологическое районирование разведанной территории, позволяющее рассматривать альтернативные варианты инженерной подготовки и защиты территорий, выделять участки, рекомендуемые к застройке различными классами сооружений, и устанавливать различные требования к намыву этих участков; предварительные оценки нормативных и расчетных характеристик намывных и подстилающих грунтов, позволяющие принимать предварительные решения по типу оснований и фундаментов проектируемых зданий и сооружений.

Инженерно-геологические изыскания для ТЭО, проекта (до начала намыва)

6.13. Инженерно-геологические изыскания для ТЭО (проекта) выполняются с целью обоснования инженерной подготовки территории намывом, а также разработки генплана ее застройки (при отсутствии этапа предпроектной документации).

6.14. Основными задачами данного этапа изысканий являются:

детализация инженерно-геологических условий создаваемой намывной территории;

уточнение инженерно-геологического районирования территории строительства;

доразведка местных грунтовых материалов в кондициях, отвечающих требованиям стадии проекта.

6.15. Для решения указанных задач выполняются следующие работы:

- инженерно-геологическая съемка в масштабе 1:2000 - 1:1000;

- разведка местных грунтовых материалов с превышением объема изысканных грунтовых материалов в 1,25 - 1,5 раза по сравнению с требуемыми;

- получение комплекса характеристик грунтов карьеров для разработки проекта намыва, в том числе выбора объекта-аналога по грунтовым условиям для использования опыта строительства намывных территорий и прогнозирования свойств намывных грунтов с учетом изменения их во времени;

- определение характеристик состава, строения, состояния и свойств грунтов естественного основания, необходимых и достаточных для расчета осадок и несущей способности намывного основания, включая расчеты длительной консолидации слабых подстилающих грунтов под нагрузками от намытой толщи и возводимых наземных зданий и сооружений.

6.16. В сложных инженерно-геологических и гидрогеологических условиях следует предусматривать организацию режимных гидрогеологических наблюдений, начиная с момента намыва грунтов для прогноза гидрохимического режима техногенного и аллювиального водоносных горизонтов.

6.17. В отчете по инженерно-геологическим изысканиям на данной стадии проектирования должны содержаться:

- инженерно-геологическая типизация выделенных участков, отличающихся формами рельефа и их морфометрическими характеристиками, геологическим строением, гидрогеологическими условиями, свойствами грунтов, развитием геологических процессов, различной степенью техногенного изменения (в том числе подтопления и загрязнения грунтов и подземных вод), а также в разной степени подверженных неблагоприятным инженерно-геологическим процессам и явлениям;

- геологические (инженерно-геологические) разрезы с указанием наблюдаемых и прогнозных уровней подземных вод, а также карты мощностей сильносжимаемых и структурно неустойчивых грунтов и при необходимости, карты кровли коренных пород;

- нормативные и расчетные значения характеристик грунтов для выделенных инженерно-геологических элементов геологических разрезов, включая значения коэффициента консолидации сильносжимаемых грунтов;

- описание и характеристика карьерных грунтов для намыва (включая сведения о наличии видов и запасов местных грунтовых материалов, удаленности карьеров, разрабатываемоcти грунтов способами гидромеханизации, мощности вскрышных грунтов и возможности использования их для намыва, мощности полезной толщи, наличии крупных включений валунного типа и прослоев глинистых грунтов, характера залесенности и другие данные, необходимые для разработки проекта намыва); представляются геологические разрезы и карты по карьерам;

- рекомендации к выполнению предупредительных и защитных мероприятий по предотвращению подтопления; опасных геологических процессов, а также по выполнению при необходимости технической мелиорации грунтов основания, защиты подземных вод от загрязнения, рекультивации почв.

Инженерно-геологические изыскания для стадии рабочей документации и рабочего проекта (после намыва)

6.18. Инженерно-геологические изыскания для стадии рабочей документации выполняются с целью уточнения генплана застройки намывной территории, уточнения типов фундаментов зданий и сооружений, установления способов проведения работ нулевого цикла.

6.19. Основными задачами данного этапа изысканий являются:

- уточнение геологического разреза, нормативных и расчетных значений характеристик грунтов намывного основания в пятне застройки и под отдельными зданиями и сооружениями;

- проверка и уточнение прогнозов изменения во времени уровня подземных (в том числе технических) вод, характеристик намывных грунтов (с учетом реальных сроков начала строительства по отношению ко времени окончания намыва и времени проведения изыскательских работ), а также изменения состояния и свойств подстилающих грунтов под влиянием обводнения при намыве и нагрузки от намытой толщи.

6.20. Программа изыскательских работ должна составляться с учетом материалов ранее выполненных изысканий (для предпроектной документации и проекта), а также данных геотехнического контроля за намывом. При этом следует соблюдать требования СНиП 11-02-96, СНиП 3.02.01-87 и СНиП 2.02.01-83 (включая регламентации дополнительной главы 15 этого СНиПа).

6.21. Состав, объем и детальность изыскательских работ, глубина разведочных выработок и комплекс применяемых полевых методов устанавливаются Программой изысканий с учетом районирования намывной территории по зонам ее застройки зданиями и сооружениями разных классов. При этом должны учитываться намечаемые Техническим заданием на изыскания альтернативные проектные решения по устройству малозаглубленных или свайных фундаментов, а также данные о реализованной технологической схеме намыва, фактическом расположении карт намыва, магистрального и распределительных пульповодов, дамб обвалования, водосбросных колодцев и прудов-отстойников.

6.22. В отчете об инженерно-геологических изысканиях для данной стадии проектирования должны содержаться:

- геологические разрезы по осям или контуру каждого здания и сооружения с выделением инженерно-геологических элементов, положения грунтовых вод и их прогнозных уровней;

материалы карстологических исследований (карстовой съемки и районирования территории по характеру и степени пораженности карстовыми процессами и явлениями) в зонах распространения растворимых пород;

- карта распространения и мощности рыхлых, слабых структурно-неустойчивых грунтов, в том числе сильно - и длительносжимаемых торфов, заторфованных грунтов, илов и грунтов, загрязненных промышленными и бытовыми стоками;

- нормативные и расчетные значения характеристик намывных и подстилающих грунтов. В случае проведения изысканий за 0,5 года и более до начала строительства дополнительно должны предоставляться прогнозируемые характеристики грунтов и уровней подземных вод к моменту планируемого начала работ по устройству фундаментов;

- рекомендации к необходимости или целесообразности замены некачественных грунтов; проведению технической мелиорации намытых и подстилающих грунтов; осуществлению водопонижения и выполнения других инженерных мероприятий по защите территории от подтопления и опасных геологических процессов, а также проведения доразведки в период строительства.

Инженерно-геологические работы в ходе строительства (этап доразведки)

6.23. Инженерно-геологические работы в ходе строительства выполняются по специальному техническому заданию заказчика, проектной или строительной организации с учетом требований СНиП 11-02-96.

6.24. Доразведка застраиваемой площадки производится в следующих случаях:

в сложных инженерно-геологических условиях площадки, когда доразведка рекомендована изыскательской организацией или экспертизой проекта;

при выявлении в ходе строительства отклонений в составе грунтов, вскрытых котлованами, от данных изысканий; непредвиденного появления техногенной верховодки, проявления плывунности грунтов или потери устойчивости откосов котлованов; незапланированного отказа свай при забивке или недостижения отказов на проектных глубинах погружения свай, а также во всех других случаях, вызывающих сомнения строительной организации или проектной организации в обоснованности ранее принятых проектных решений.

7. ПОДГОТОВКА ТЕРРИТОРИИ НАМЫВОМ

7.1. Проект намыва грунтов разрабатывается организацией, проектирующей возведение сооружений из грунтовых материалов способами гидромеханизации на основе проекта инженерной подготовки территории к строительству;

генерального плана города или плана детальной планировки микрорайона;

генерального плана строительства промышленного объекта или проекта застройки территории отдельными сооружениями.

7.2. При расположении проектируемой намывной территории на берегах рек, естественных водоемов и водохранилищ или в их акватории отметки поверхности намываемого массива устанавливаются, исходя из требования защиты территории от затопления и подтопления при максимальных расчетных уровнях высоких вод.

В зависимости от вида и класса проектируемых сооружений, принимается 0,1 - 5 %-ная обеспеченность максимального уровня. Превышение отметок поверхности намывной территории над этими уровнями (с учетом высоты волны и ее нагона в водохранилище) должно быть не менее 1 м. При этом дополнительно следует учитывать удаленность зданий и сооружений от береговой линии; характер подземных сооружений и коммуникаций; минимально допустимую глубину нахождения подземных вод под сооружениями, а также наличие системы инженерной защиты (дамбы, дренажи и др.), предусмотренной проектом.

7.3. При расположении проектируемой намывной территории на высоких надпойменных террасах или водоразделе вне влияния паводковых вод и уровней водохранилища, отметки намываемого массива определяются общестроительными, в том числе планировочными, решениями.

7.4. В соответствии с требованиями п.п. 4.5, 4.7 данных норм, проект должен предусматривать проведение зонального намыва, отвечающего созданию разных классов намывных территорий.

7.5. Намывные территории I категории следует возводить, как правило, из хорошо водопроницаемых грунтов (Кф более 10 м/сут), обладающих быстрой водоотдачей, уплотняемостью и приобретающих к моменту начала строительства следующие характеристики: коэффициент относительной плотности Jd ³ 0,5; модуль общей деформации Е ³ 30 МПа; расчетное сопротивление R ³ 0,3 МПа.

7.6. Намывные территории II категории следует возводить из грунтов, водопроницаемость которых, как правило, характеризуется значениями коэффициента фильтрации не менее 4,5 м/сут (что обеспечивает удовлетворительную водоотдачу, уплотняемость и исключает возможность развития подтопления намывной территории от инфильтрации или барражного эффекта) и приобретающих к началу строительства значения Jd ³ 0,4; Е ³ 20 МПа; расчетное сопротивление R ³ 0,2 МПа.

7.7. Намывные территории III категории не подлежат жесткой регламентации по характеристикам грунтов, за исключением санитарно-гигиенических и агромелиоративных требований.

7.8. В соответствии с требованиями п. 15.1 СНиП 2.02.01-83, для намыва, как правило, следует использовать естественные песчаные грунты. Вместе с тем с учетом назначения и зональности намыва, а также местными природно-техническими условиями, допускается частичное использование грунтов иного вида (крупнообломочных, пылеватых и глинистых, в том числе из вскрыши карьеров, и техногенно-образованных - золы, шлаки и др.), если они отвечают требованиям, предъявляемым к данной категории намывной территории.

7.9. В проекте, а также в выпускаемых на его основе Технических условиях на ведение намыва, должна быть учтена специфическая способность намывных грунтов уплотняться и упрочняться во времени.

7.10. Основные проектные решения по намыву должны быть в максимальной мере взаимоувязаны с инженерно-геологическим районированием территории; генеральным планом ее застройки; расчетными параметрами режима водохранилищ и рек, а также намечаемой системой мероприятий по инженерной защите территории от затопления, подтопления и опасных геологических процессов, предусмотренных проектом ее строительного освоения.

7.11. При наличии соответствующих указаний Технического задания в проекте прорабатываются следующие решения:

намыв площадного дренажа из крупнообломочных грунтов или крупных и средней крупности песков на участках распространения слабофильтрующих грунтов во избежание образования техногенной верховодки в массиве (толще) намывных грунтов и для ускорения процесса их консолидации;

намыв избыточных толщ песков до проектной отметки намывной территории для дополнительной консолидации подстилающих, сильносжимаемых глинистых и биогенных грунтов;

устройство средствами гидромеханизации дренажных прорезей с замывом их хорошо дренирующим материалом для ускорения консолидации сильносжимаемых грунтов и уменьшения опасности подтопления намывной территории;

экранирование подстилающих грунтов, загрязненных промстоками, путем намыва на них слоя глинистых грунтов;

намыв противосуффозионного экрана из пылевато-глинистых грунтов при наличии поверхностных форм карстово-суффозионных проявлений для их исключения после создания намывной территории, а также замыв карстовых воронок и понижений в рельефе;

удаление в необходимых случаях торфов и слабых грунтов, а также илов на дне замываемых водоемов для исключения значительных и длительных осадок намывного основания; неблагоприятных условий формирования свойств намывных грунтов, а также для исключения затруднений в их искусственном уплотнении, особенно в тех случаях, когда проектом не предусматривается прорезка этих грунтов сваями.

7.12. Намыв грунтов в районах распространения закарстованных грунтов на просадочные грунты (в грунтовых условиях 1-го типа просадочности), а также на набухающие, засоленные и загрязненные промстоками грунты допускается только при соответствующем обосновании с учетом требований СНиП 2.01.15-90 и других нормативных документов (п. 2), а также рекомендаций экспертизы проектов.

7.13. В соответствии с требованиями федеральных и региональных (территориальных) нормативно-методических документов, проект должен включать раздел об обязательном проведении геотехнического контроля за намывом на намывных территориях I и II категорий, а также предусматривать проведение опытного намыва на территориях I категории.

Назначение характеристик намывных грунтов

7.14. При создании намывных оснований необходимо обеспечивать качественный намыв с заданными характеристиками грунтов. Характеристики намывных грунтов назначаются, исходя из требований проекта инженерной подготовки территории к строительству, особенностей местных грунтовых материалов для намыва, инженерно-геологических условий и других факторов, необходимость учета которых предусмотрена Техническим заданием.

7.15. Грунты для намыва и их характеристик должны устанавливаться дифференцированно для разных категорий намывных территорий (в соответствии с п.п. 6.5. - 6.8.).

7.16. Для обоснованного назначения характеристик намывных грунтов и прогнозирования изменения их во времени следует, помимо расчетных методов, подбирать объект-аналог, намыв которого был произведен в схожих инженерно-геологических условиях из карьерных грунтов близкого состава, структурных характеристик и свойств.

7.17. При использовании песков, как наиболее распространенного грунтового материала для намыва, необходимо определять следующий комплекс характеристик:

компонентный состав (минеральный, химический, биологический);

гранулометрический состав;

степень гранулометрической неоднородности песчаных грунтов (с определением комплекса показателей, регламентируемых нормативными документами для намывных грунтов - п. 2);

- морфологию частиц песчаной размерности (угловатость, сферичность, шероховатость или общую обработанность);

- предельные плотности сложения (минимальную и максимальную плотности сухого песка);

- показатели влагоемкости (максимальную, молекулярную, капиллярную);

- оптимальную влажность уплотнения;

- коэффициент фильтрации и степень фильтрационной анизотропии, определяемой при фактической плотности намытых грунтов, с учетом изменения ее во времени.

7.18. Указанные характеристики должны использоваться для: установления необходимого процента отмыва мелко- и тонкодисперсных частиц; расчета фракционирования намываемых песков по пляжу намыва; предварительного назначения требуемой плотности укладки песков на момент операционного геотехнического контроля; прогнозирования изменения свойств намывных грунтов во времени; установления параметров намыва (консистенции, удельного расхода гидросмеси, уклона пляжа намыва и др.), а также для разработки программы геотехнического контроля.

7.19. Требуемые показатели качества укладки грунтов при намыве, устанавливаемые методами аналогии и расчета и включаемые в Технические условия на намыв, подлежат проверке и, при необходимости, уточнению по результатам опытного намыва и данным геотехнического контроля.

7.20. Проектом может предусматриваться использование для намыва грунтовых смесей, образуемых из разных карьеров с целью обогащения мелкозернистых грунтов крупными, а также для последовательного отмыва тонких фракций путем предварительного намыва грунтов в промежуточные карьеры.

Расположение карт намыва и технология намыва

7.21 Расположение карт намыва должно определяться инженерно-геологическим районированием подготавливаемой территории и намечаемым генпланом ее застройки (для обеспечения создания участков под застройку разными классами сооружений и учета влияния грунтовых условий естественного основания на формирование свойств намывных грунтов).

7.22. Расположение пульповодов, ограждающих дамб и дамб обвалования, водосбросных колодцев и прудов-отстойников следует принимать такими, чтобы исключить попадание зданий и сооружений I и II классов на места стыка намывных карт и в зоны прудов-отстойников.

7.23. Предпочтение следует отдавать применению безэстакадного способа намыва с послойной (0,5 - 1,0 м) укладкой грунтов при интенсивности намыва, отвечающей водоотдаче намывных грунтов, водопроницаемости (дренирующей способности) подстилающих грунтов и положению (глубины залегания) уровня подземных вод. В необходимых случаях следует предусматривать отдых карт намыва после возведения каждого яруса.

Особое внимание следует уделять недопущению укладки в намываемую толщу глинистых грунтов, существенно снижающих несущую способность подготавливаемого основания и способствующих образованию техногенной верховодки.

7.24. При соответствующем обосновании допускается проводить намыв грунтов одним слоем на всю высоту создаваемого намывного массива.

7.25. При укладке грунтов намывом в воду необходимо учитывать характерное для таких условий снижение плотности намывных грунтов с глубиной водоема - уменьшение плотности сухого песка по 0,01 г/см3 на каждый метр глубины водоема.

7.26. Технология намыва должна отвечать требованиям охраны окружающей среды: предусматривать оборотное водоснабжение, минимальный сброс отмываемых тонкодисперсных частиц в поверхностные водоемы, рекультивацию снимаемого почвенного покрова, рекультивацию карьеров, расположенных вне русла рек или водоемов, и другие мероприятия.

Геотехнический контроль

7.27. Геотехнический контроль за производством работ способами гидромеханизации должен выполняться согласно требованиям Сводов правил по изысканиям местных грунтовых материалов и по геотехническому контролю в строительстве, в том числе за разработкой грунтов в карьерах и за качеством укладки грунтов способами намыва.

7.28. Геотехнический контроль организует генеральная подрядная организация. Допускается создание службы геотехнического контроля заказчиком из специалистов изыскательской и проектной организаций или поручение этой работы специализированным и научно-исследовательским организациям, фирмам и частным предприятиям. Затраты на эти работы должны включаться в смету строительства.

7.29. Геотехнический контроль включает определение соответствия проекту (Техническим условиям) технологии намыва и характеристик намывных грунтов, а также фиксацию образования в массиве намывных песков прослоев глинистых грунтов для принятия своевременных мер по их удалению из оснований зданий и сооружений I и II классов.

7.30. В соответствии с требованиями СНиП 3.01.01-85 и СНиП 3.02.01-87, геотехнический контроль подразделяется на входной, операционный и приемочный. Для намывных территорий I категории рекомендуется предусматривать также проведение дополнительных исследований на картах опытного намыва с целью отработки оптимальной технологии намыва, методики геотехнического контроля и обоснования, в необходимых случаях, корректировки Технических условий на намыв.

7.31. В программе геотехнического контроля рекомендуется предусматривать выполнение работ по наблюдению за динамикой изменения свойств намывных грунтов (особенно при длительных перерывах между временем намыва и началом застройки намывной территории), а также режимные наблюдения за изменением положения уровня подземных вод.

7.32. По специальному заданию группа геотехнического контроля проводит наблюдения за осадками поверхности намытой толщи с тем, чтобы проконтролировать протекание осадок намытых песков в процессе их самоуплотнения и консолидации подстилающих грунтов от давления намытой толщи.

7.33. Служба геотехнического контроля должна взаимодействовать с другими контрольными службами на строительстве (геодезической, инженерно-геологической, авторским надзором проектной организации, технической инспекцией и др.), а при необходимости также с органами государственного надзора и местными органами власти.

8. ПРОЕКТИРОВАНИЕ ОСНОВАНИЙ И ФУНДАМЕНТОВ

Общие требования

8.1. При проектировании оснований и фундаментов зданий и сооружений на намывных территориях следует руководствоваться требованиям СНиП 2.02.01-83, дополнительной главой 15 к этому СНиПу (введенной в действие с 01.07.1986 г. постановлением Госстроя СССР от 09.12.1985 г. № 211), СНиП 3.02.01-87 и требованиями данного раздела норм.

8.2. Проектирование оснований и фундаментов должно выполняться с учетом класса зданий и сооружений; материалов изысканий, характеризующих намывное основание на время их проведения; данных прогноза об изменении во времени свойств намывных грунтов; гидрогеологических и инженерно-геологических условий участка строительства.

При этом следует предусматривать: выполнение вариантного проектирования с технико-экономическим обоснованием; выбор рационального типа фундаментов; возможность улучшения свойств намывного основания способами технической мелиорации грунтов, в том числе с использованием мероприятий по сокращению срока консолидации слабых подстилающих грунтов; возможность использования в необходимых случаях специальных конструктивных мероприятий для повышения жесткости зданий и сооружений; приоритетную ориентацию на проектирование малозаглубленных фундаментов, как наиболее экономичных.

8.3. Намывные основания должны проектироваться с учетом: их неоднородности (многослойности, изменчивости состава и свойств в плане и по глубине); способности намывных грунтов изменять свои физико-механические свойства во времени (за счет развития процессов самоуплотнения и упрочнения, колебания уровня подземных вод и др.); чувствительности намывных оснований к динамическим воздействиям (ударным, вибрационным, гидродинамическим и др.); возможности длительных осадок слабых подстилающих грунтов; качества подготовки территории к намыву.

8.4. Прочностные и деформационные характеристики намывных грунтов должны устанавливаться, как правило, по результатам полевых и лабораторных исследований с учетом возраста намывного грунта, а также разницы во времени между периодом инженерно-геологических изысканий и началом строительства.

8.5. Проект намывного основания должен содержать инженерно-геологическое обоснование принятых решений.

8.6. Для стадии предпроектной документации допускается принимать нормативные характеристики намывных и подстилающих грунтов по рекомендуемым приложениям 2, 3, 4, 5.

8.7. На стадии проекта и рабочей документации характеристики намывных грунтов должны приниматься по данным изысканий с обязательной корректировкой, согласно приложению 6, для учета изменения свойств намывных грунтов во времени. При этом для предварительных расчетов оснований, а также для окончательных расчетов оснований зданий и сооружений III класса допускается использовать значения показателей прочностных и деформационных свойств грунтов, полученных по их физическим характеристикам с учетом возраста намывных грунтов. Для оснований зданий и сооружений I и II классов значения показателей прочностных и деформационных свойств грунтов должны устанавливаться на основании результатов их непосредственного определения, в том числе полевыми методами.

Расчет намывного основания

8.8. Расчет намывных оснований производится по несущей способности и по деформациям в соответствии с требованиями раздела 2 СНиП 2.02.01-83. В тех случаях, когда намывные грунты подстилаются слабыми водонасыщенными грунтами (илами, сапропелями, торфом и заторгованными грунтами) расчеты должны выполняться дополнительные требования раздела 5 СНиП 2.02.01-83. При наличии в толще намывных грунтов слабых прослоев, в том числе представленных водонасыщенными глинистыми грунтами, обязательной является проверка их несущей способности.

8.9. Расчетное сопротивление намывных грунтов определяется в соответствии с требованиями п.п. 2.41 - 2.48 СНиП 2.02.01-83. При этом значения прочностных характеристик намывного грунта (jII и сII) следует принимать соответствующими времени начала строительства. При отсутствии данных лабораторных и полевых исследований допускается принимать значения jII и сII по СНиП 2.02.01-83, вводя понижающий коэффициент условий работы gn, приведенный в таблице 8.1.

Таблица 8.1.

Значения коэффициента условий работы gn для намывных песков средней крупности и мелких



Значения gn при возрасте намывных грунтов, годы

Наименование показателя

0,5

1

2

3

4

5 и более

Угол внутреннего трения

0,7

0,8

0,9

0,95

1

1

Удельное сцепление

0,5

0,65

0,8

0,9

0,95

1

8.10. Осадку основания от действия нагрузки на фундамент в пределах сжимаемой толщи следует определять в соответствии с требованиями СНиП 2.02.01-83. При этом полная деформация намывного основания должна определяться суммированием осадок основания от внешней нагрузки, самоуплотнения толщи намытых грунтов и дополнительных осадок за счет не завершившейся консолидации подстилающих слоев грунта, пригруженных намытой толщей, по формуле

S = S1 + S2 + S3,

где: S1 - осадка основания от действия нагрузки на фундамент в пределах сжимаемой толщи, включая слабые слои грунта;

S2 - осадка слабого подстилающего слоя в результате незавершенной (к началу строительства) консолидации от толщи намывных грунтов;

S3 - осадки от самоуплотнения намывных песков, в том числе под действием возрастающего во времени бытового давления при понижении уровня грунтовых вод.

Величина S2 определяется по формуле

S2 = S¥ - St,

где S¥ - стабилизированная осадка от слоя намывных грунтов;

St - осадка слабого подстилающего слоя от нагрузки намывных грунтов до начала строительства;

Величина St определяется по формуле

St = Qt · S¥,

где: Qt - степень консолидации слоя за время t.

8.11. Расчет конечных осадок намывного основания производится методом послойного суммирования. При этом осадка от самоуплотнения намывных грунтов рассчитывается, как разность осадок от собственного веса, возрастающего по мере понижения уровня подземных вод, и плотности грунта во взвешенном состоянии

S3 = S5 - S4,

где: S5 - осадка от бытового давления намывной толщи грунта, в которой понизился уровень подземных (грунтовых) вод;

S4 - то же, для водонасыщеной толщи намывных грунтов.

В этих расчетах значение модуля деформации для водонасыщенных и не водонасыщенных намывных песков крупных, средней крупности и мелких допускается принимать одинаковыми.

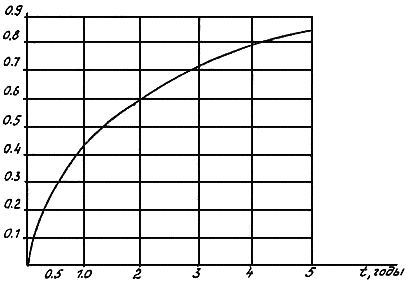

8.12. Расчет развития осадок намывного основания во времени, включая определение коэффициента консолидации, выполняется в соответствии с требованиями «Руководства по проектированию оснований зданий и сооружений». При этом, если слабые грунты подстилаются песками, расчет осадок во времени производится, исходя из условий двухсторонней фильтрации, а если слабые грунты подстилаются глинами и суглинками - расчет консолидации производится при односторонней фильтрации.

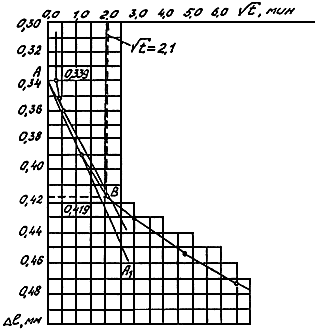

Коэффициент консолидации слабых грунтов определяется до намыва, согласно Приложению 7; при отсутствии данных лабораторного определения его значение допускается принимать по таблице 8.2.

Таблица 8.2

Значения коэффициента консолидации грунтов Сv

Наименование грунта по ГОСТ 25100-95

Значения Cv см2/год при давлениях 0,1 - 0,2 МПа

Глина

0,01

Глина с примесью органических веществ и глина слабозаторфованная

0,1

Глина среднезаторфованная

0,5

Глина сильнозаторфованная

1,0

Торф

1,5

8.13. При расчетных деформациях намывного основания больше предельных значений или его недостаточной несущей способности должны предусматриваться:

- уплотнение намывных грунтов (вибрационными машинами и катками, глубинным гидровиброуплотнением, использованием энергии взрывов, трамбованием, намывом избыточной толщи грунта по площади застройки и другими способами);

- закрепление или армирование намытого грунта;

- конструктивные мероприятия.

Выбор рационального типа фундамента

8.14. Рациональный тип фундамента принимается на основании технико-экономического сравнения вариантов с учетом инженерно-геологических условий участка размещения зданий и сооружений на намывном основании и расчетных деформаций основания.

8.15. В зависимости от значений расчетных и предельно-допустимых деформаций основания могут быть приняты фундаменты мелкого или глубокого заложения.

8.16. В тех случаях, когда основание сложено малосжимаемыми (Е более 20 МПа) и быстроконсолидируемыми (песчаными) грунтами, предпочтение следует отдавать малозаглубленным фундаментам.

При строительстве на уплотнившихся и упрочнившихся намывных песках средней крупности и мелких при их мощности не менее 4 - 5 м ниже отметки заложения фундаментов, подстилаемых природными песками или глинистыми грунтами с удовлетворительными значениями физико-механических характеристик, не содержащих слабых прослоев более 0,3 м, допускается использование столбчатых или ленточных, сборных конструкций фундаментов.

8.17. В тех случаях, когда намывное основание представлено сжимаемыми (Е от 5 от 20 МПа), длительноконсолидируемыми грунтами низкой плотности и прочности, в том числе при наличии в толще намывных грунтов и в подстилающем основании маломощных (до 1 м) слабых слоев, а также остатков разрушенных строений, следует применять монолитные плитные фундаменты с разрезкой зданий и сооружений осадочными швами, а для кирпичных зданий использовать дополнительное усиление их железобетонными поясами.

8.18 В намывных основаниях, сложенных сильносжимаемыми (Е менее 5 МПа), длительноконсолидируемыми грунтами очень низкой плотности и прочности, в которых в том числе присутствуют слабые слои значительной мощности (от 1 до 8 м и более), а также в случаях, когда значения расчетной величины осадки фундаментов не позволяют использовать намывные грунты в качестве «естественного основания» (при их малой мощности или незавершенности процессов уплотнения и упрочнения во времени), необходимо принимать фундаменты глубокого заложения (свайные). Этот тип фундамента может применяться и в других случаях, если он обоснован экономическими расчетами.

8.19. При проектировании зданий и сооружений с фундаментами мелкого заложения в условиях, когда намытый слой песков подстилается мощной толщей (более 3 - 5 м) водонасыщенных биогенных или других сильносжимаемых и длительноконсолидируемых грунтов, расчет осадок основания должен проводиться не только для отдельного здания (сооружения), но и от пятна застройки рядом расположенных зданий, чтобы учесть наложение полей напряжений в массиве намывного основания.

В этих условиях следует проверять допустимость проходки котлована под фундаменты нового здания, размещаемого вблизи ранее возведенного. Предпочтение следует отдавать организации работ в параллельно пройденных котлованах для выравнивания напряжений и исключения выдавливания грунтов из-под построенного здания при подрезке его вновь проходимыми котлованами. При исключении такой возможности следует предусматривать защитные мероприятия - забивку шпунтов, устройство стены в грунте и др.

8.20. При устройстве фундаментов глубокого заложения все сваи должны полностью прорезать толщу слабых грунтов и внедряться на глубину 1,0 - 1,5 м в подстилающие аллювиальные пески, в зависимости от их плотности. Допускается применение составных (стыковочных) свай при условии, чтобы стык не находился в слое слабых грунтов.

8.21. Расчет несущей способности сваи в намывных основаниях производится в соответствии с требованиями СНиП 2.02.03-85 «Свайные фундаменты».

Сопротивление свай трению в намывных песках, уплотнение которых завершилось, а также в подстилающих природных песках, залегающих выше слабых грунтов, определяется расчетом и проверяется в полевых условиях испытанием свай на выдергивание.

В намывных песках, уплотнение которых не завершилось до начала строительства, а также при наличии в основании подстилающих сильнозаторфованных грунтов или торфа мощностью более 0,5 м, в расчете свай необходимо учитывать отрицательное (негативное) трение по боковой поверхности сваи.

Мероприятия по повышению несущей способности намывного основания и сокращению сроков его консолидации

8.22. При расчетных деформациях основания больше предельных значений, его недостаточной несущей способности или для обоснованного перехода от проектирования фундаментов глубокого заложения к мелкозаглубленным следует предусматривать техническую мелиорацию грунтов и применение специальных конструктивных мероприятий. При необходимости может использоваться комплекс мероприятий, направленных на улучшение свойств намывных и подстилающих грунтов, ускорение консолидации основания и повышение пространственной жесткости зданий и сооружений.

Техническая мелиорация грунтов

8.23. Техническая мелиорация может применяться для улучшения строительных свойств грунтов только нижнего яруса, намывного грунта, представленного слабыми грунтами, или для одновременного улучшения свойств всего намывного основания.

8.24. Техническая мелиорация только намывных грунтов выполняется в случаях применения фундаментов мелкого заложения, когда в основании залегают намывные пески мощностью более 4 - 5 м, имеющие рыхлое сложение или среднюю плотность, характеризуемую значениями коэффициента относительной плотности Jd менее 0,5, а ниже залегают природные грунты с удовлетворительными физико-механическими свойствами и способные воспринять давление, перераспределенное намытой и мелиорированной толщей техногенных грунтов.

8.25. Техническая мелиорация только подстилающих грунтов может выполняться как до намыва, так и после намыва в одном из следующих случаев:

при достаточно высоких физико-механических свойствах грунтов намытого слоя, уплотнившихся и упрочнившихся к моменту начала строительства и способных воспринять основную часть давления от возводимых зданий и сооружений, но для применения фундаментов мелкого заложения необходимо улучшение свойств подстилающих грунтов;

при устройстве свайных фундаментов, для эффективности работы которых необходимо улучшить свойства несущего подстилающего слоя.

8.26. Техническая мелиорация грунтов обоих ярусов (намывного и подстилающих слоев) основания выполняется либо для обеспечения возможности устройства фундаментов мелкого заложения при небольшой мощности слоя рыхлоуложенных намывных грунтов, либо для уменьшения (исключения) отрицательного трения свай, прорезающих слои слабых намытых и подстилающих грунтов.

8.27. Техническая мелиорация намывных грунтов осуществляется уплотнением, закреплением или армированием.

8.28. Уплотнение намывных грунтов осуществляется следующими способами:

- самоходными или прицепными виброкатками и вибромашинами на глубину до 1,5 - 2 м при содержании глинистой фракции в намывных грунтах не более 6 % и производстве работ при влажности грунта, близкой к ее оптимальному значению;

- трамбованием, в том числе с применением тяжелых и сверхтяжелых трамбовок (преимущественно в песках крупных и средней крупности, обладающих высокой водоотдачей при расположении уровня подземных вод ниже подошвы намытого слоя), обеспечивающих уплотнение грунтов на глубину до 5 м;

- глубинным гидровиброуплотнением водонасыщенных песчаных грунтов (или маловлажных песков с принудительным их водонасыщением) на глубину до 10 м;

- поверхностными или глубинными камуфлетными взрывами в случае водонасыщенных песков.

8.29. Механическое уплотнение намывных грунтов не рекомендуется производить после длительного отстоя намытого массива, когда зафиксировано значительное упрочнение намывных песков, а также при наличии под намывными грунтами природных грунтов с тиксотропными свойствами.

8.30. Закрепление намывных грунтов осуществляется стандартными методами физико-химического закрепления, а также с использованием виброинъекционного метода, разработанного ТюмИСИ совместно с НИИОСП.

8.31. Армирование намывных грунтов осуществляется, как правило, в процессе возведения намывного массива по специальным методикам, в том числе укладкой армирующих слоев (материалов) или созданием грунто-цементных элементов.

8.32. Техническая мелиорация грунтов нижнего яруса намывного основания производится пригрузкой избыточной толщей намывных грунтов, глубинным виброуплотнением, устройством грунтовых (песчаных) свай и виброинъекционным закреплением.

8.33. Пригрузка слабых подстилающих грунтов избыточной толщей намывных грунтов используется также для ускорения консолидации илов, сапропелей и биогенных грунтов. Величина избыточной толщи намыва должна несколько превышать массу возводимых зданий и сооружений. Она обосновывается предварительными расчетами.

8.34. Уплотнение слабых грунтов песчаными сваями осуществляется в два этапа. На первом этапе устраивается буферный намывной слой песков толщиной 1,5 - 2 м, с которого с помощью инвентарных труб с открытым нижним концом, задавливаемых вибровдавливающими агрегатами, в подстилающих грунтах образовываются песчаные сваи. На втором этапе производится намыв площадки до проектной отметки.

8.35. Все работы по технической мелиорации грунтов основания должны осуществляться после отработки соответствующей технологии в ходе опытных работ на одной из карт намыва и сопровождаться геотехническим контролем.

Мероприятия по сокращению сроков консолидации намывного основания

8.36. В соответствии с пп. 2.67 - 2.71 и 15.7 СНиП 2.02.01-83, а также требованиями настоящих норм, при расчетных деформациях намывного основания больше предельных или недостаточной несущей способности основания, следует предусматривать специальные мероприятия по сокращению сроков консолидации.

8.37. Мероприятия по сокращению сроков консолидации грунтов основания выполняются как при наличии слабых, длительноконсолидируемых подстилающих грунтов естественного происхождения, так и при наличии в намытом ярусе основания мелко и тонкодисперсных грунтов, характеризующихся низкой плотностью, слабой водоотдачей и недостаточной несущей способностью.

8.38. Необходимые мероприятия должны предусматриваться также в случае потенциально возможного ухудшения свойств грунтов основания, например, под влиянием подтопления при поднятии отметок НПУ Чебоксарского водохранилища, прогнозируемого развития карстово-суффозионных процессов и других осложняющих факторов.

8.39. К мероприятиям по сокращению сроков консолидации намывного основания относятся:

- удаление перед намывом слабых, сильносжимаемых и длительноконсолидируемых грунтов;

- устройство в длительноконсолидируемых грунтах дренажных прорезей, дренирующих прослоев, песчаных дрен;

- намыв слоя крупнообломочных и крупнозернистых грунтов для создания площадного дренажа;

- временная пригрузка слабых грунтов избыточной толщей намывных грунтов с последующим удалением этой избыточной толщи после завершения консолидации подстилающих грунтов.

8.40. Устройство дренажных прорезей или вертикальных дрен должно производиться в соответствии с «Рекомендацией по предпостроечному уплотнению слабых грунтов временной пригрузкой с применением песчаных и бумажных дрен» (Ярославль, ОНТИ ИОМЖПО, 1978). При этом расчет осадок и сроков консолидации намывных дрен и дрен заводского изготовления проводится согласно положениям «Пособия по проектированию оснований зданий и сооружений» (М., Стройиздат, 1986).

8.41. Выбор одного или комплекса указанных мероприятий должен проводиться на основе результатов технико-экономического сравнения различных вариантов, рассматриваемых применительно к решаемым задачам и местным инженерно-геологическим условиям.

Конструктивные мероприятия

8.42. При строительстве на намывных основаниях со слабыми подстилающими слоями, а также в случае устройства фундаментов мелкого заложения в намывных грунтах, в которых процессы уплотнения и упрочнения не завершились и ожидаются существенные, особенно неравномерные, деформации, необходимо применять конструктивные мероприятия, обеспечивающие более высокую пространственную жесткость зданий и сооружений.

8.43. В зависимости от особенностей проектируемых зданий и сооружений и инженерно-геологических условий участка их размещения следует принимать следующие конструктивные решения или их комплекс:

- применение специальных типов фундаментов;

- использование продольных несущих стен зданий;

- применение стен с армированными швами;

- устройство железобетонных поясов на уровне фундаментной подушки и в верхних ярусах здания;

- совместное усиление фундамента и наземных конструкций (элементов);

- устройство гибких вводов сетей водопроводов, газопроводов, теплофикации, выпусков канализации и дренажа и других коммуникаций.

8.44. При наличии слабого подстилающего слоя предпочтение следует отдавать монолитным и сборно-монолитным железобетонным конструкциям, выполняемым в виде сплошных плит или перекрестных лент.

8.45. При неоднородном намывном основании с погребенными биогенными грунтами или илами приоритетным является возведение зданий с продольными несущими стенами из кирпича или крупных панелей, которые менее чувствительны к неравномерным осадкам.

8.46. При прогнозировании значительных неравномерных осадок, способных вызвать трещины в стенах зданий, фундаменты и стены следует усиливать непрерывными армированными швами или железобетонными поясами, способными воспринимать растягивающие и сжимающие усилия. Монолитные железобетонные пояса устраиваются по верху фундаментных блоков, по верху фундаментных стен или в уровне междуэтажных перекрытий.

Армированные швы устраиваются в уровне перекрытий во всех наружных и внутренних стенах, лестничных клетках и поперечных диафрагмах.

Размеры усиливающих поясов, сечения арматуры и ее расположение назначаются по расчету.

8.47. К дополнительным конструктивным мероприятиям относятся:

- разрезка здания на отдельные отсеки ограниченной длины с введением осадочных швов до подошвы фундаментов с целью снижения чувствительности конструкций здания к неравномерным осадкам;

- создание непрерывных подземных стен или прерывистых отдельно стоящих шлицевых фундаментов (баретов) при прорезке рыхлых намывных и слабых подстилающих грунтов способом «стена в грунте» (расчет производится по СН 477-75);

- устройство по контуру здания кольцевой «стены в грунте» с полной прорезкой всех слабых грунтов для обеспечения «компрессионного эффекта», исключающего возможность боковых перемещений грунта.

8.48. Выбор одного или нескольких конструктивных мероприятий должен обосновываться технико-экономическими расчетами.

9. ПРОИЗВОДСТВО РАБОТ ПО УСТРОЙСТВУ ФУНДАМЕНТОВ

Общие требования

9.1. При выполнении работ по устройству фундаментов зданий и сооружений на намывных основаниях следует руководствоваться указаниями СНиП 3.02.01-85 и дополнительными требованиями данного раздела норм.

9.2. Время начала работ по проходке котлована и устройству фундаментов должно устанавливаться проектом, исходя из запроектированного типа фундамента и особенностей намывного основания.

9.3. При устройстве фундаментов мелкого заложения в толще немелиорированных намывных песков работы рекомендуется начинать после завершения процессов их самоуплотнения и упрочнения во времени, но не ранее завершения основной части интенсивного самоуплотнения, критерием которого является достижение намытыми песками значений коэффициента относительной плотности Jd ³ 0,4 - 0,5.

В случае применения предпостроечной технической мелиорации намывных песков, эти работы могут начинаться сразу же после подтверждения данными геотехнического контроля заданных проектом значений показателей физико-механических свойств мелиорированных грунтов по всему пятну застройки, обеспечивающих необходимую однородность свойств массива в основании сооружения.

9.4. При наличии под намывным слоем слабых, сильносжимаемых грунтов, в том числе при использовании способа их предпостроечного уплотнения намывом избыточной толщи песков и применения других мероприятий по сокращению сроков консолидации основания, работы по устройству фундаментов мелкого заложения рекомендуется начинать после завершения осадок подстилающего слоя от нагрузки намывными грунтами, чтобы исключить наложение осадок от их незавершенной консолидации и чтобы суммарные осадки (деформации) не превысили допустимые значения.

9.5. Технология работ по проходке котлованов в намывных грунтах должна обеспечивать сохранение их структуры ниже подошвы фундаментов, особенно мелкого заложения. С этой целью механизированную разработку котлована следует производить с недобором не менее 0,25 м выше проектной отметки подошвы фундаментов. При устройстве котлована ниже уровня грунтовых вод - осуществлять предварительное глубинное водопонижение (иглофильтрами). Не следует применять гидромеханизированные способы разработки котлованов в связи с опасностью разрыхления основания.

9.6. При обнаружении службой геотехнического контроля в днище котлована рыхлых намывных песков (или механически разрыхленных в ходе проходки котлована, а также рыхло засыпанных в ранее образованных выемках) такие слои должны быть доуплотнены и дополнительно освидетельствованы службой геотехнического контроля.

9.7. При поэтапной застройке намывной территории рекомендуется выполнять одновременную проходку котлованов и устройство фундаментов для рядом расположенных зданий с тем, чтобы исключить негативное влияние «подрезки» котлованом ранее возведенного сооружения.

9.8. Запрещается проходка котлована вблизи существующего здания в случае обводненности намывных песков, незавершенности процесса их самоуплотнения, а также возможности развития суффозионных процессов или выдавливания слабых подстилающих грунтов (например, илов) без разрешений проектно-изыскательской организации или без осуществления защитных мероприятий против подвижек грунта в сторону нового котлована (забивка шпунта, устройство стены в грунте и др.).

9.9. При погружении свай через плотные, упрочнившиеся намывные пески следует применять лидерные скважины на глубину, равную 0,9 длины свай, или метод подмыва свай до глубины меньше проектной на 2 м, производя дальнейшее погружение свай забивкой, вдавливанием или вибрацией до проектного отказа. Перед массовой забивкой свай необходимо производить их пробное погружение.

9.10. При выявлении в ходе сваебойных работ незапланированных отказов необходимо выполнять доразведку грунтов основания (проходкой дополнительных скважин и испытаниями зондированием), назначать проведение статистических и (или) динамических испытаний и по полученным данным корректировать проектные решения с учетом конкретных геологических условий.

9.11. Пазухи, образующиеся между стволом свай с уширенной пятой и стенками скважин, заполняются послойно песчаным грунтом толщиной 0,3 - 0,5 м с уплотнением каждого слоя.

9.12. Расстояния от существующих зданий и сооружений при погружении свай в намывные грунты должны превышать: для паровоздушных, механических и дизельных молотов 10 - 20 м; для вибропогружателей 40 - 50 м; при вибрационном погружении свай-оболочек 50 - 80 м. Если эти расстояния меньше указанных, необходимо принимать специальные меры, снижающие вибрацию зданий и сооружений при погружении свай.

9.13. В случае расположения свай в толще грунтов намывного основания, включающего слои погребенного торфа или сильнозаторфованных грунтов, должно быть предусмотрено жесткое сопряжение монолитного железобетонного свайного ростверка с железобетонными сваями, в соответствии с п. 7.5 главы СНиП 2.02.03-85.

9.14. Производство работ по устройству фундаментов должно осуществляться под авторским надзором проектной организации (группы рабочего проектирования) предусматривать в необходимых случаях доразведку основания и сопровождаться геотехническим контролем, обязательным для зданий и сооружений I и II классов.

Геотехнический контроль

9.15. Геотехнический контроль за производством работ по устройству фундаментов на намывных основаниях должен выполняться в соответствии с требованиями СНиП 3.01.01-85, СНиП 3.02.01-87, Своду правил по геотехническому контролю в строительстве, а также с учетом дополнительных требований данного раздела норм.

9.16. В соответствии с указанными СНиПами геотехнический контроль подразделяется на входной, операционный и приемочный.

9.17. Входной геотехнический контроль выполняется с целью проверки соответствия проекту фактически выполненных работ по подготовке территории к застройке и включает: анализ данных контроля за качеством намыва; соответствие поверхности уложенных грунтов планировочным отметкам строительства; проверку состояния массива намывных грунтов, в том числе отсутствие механического разрыхления или замены намытых песков насыпными грунтами.

9.18. Операционный геотехнический контроль сопровождает все этапы работ нулевого цикла, включая контролирование: качества выполнения технической мелиорации грунтов намывного основания; проходки котлованов, в частности соблюдения требования оставлять не менее 0,25 м защитного слоя намывных грунтов выше проектной отметки подошвы котлована; осуществления глубинного водопонижения; доуплотнения вскрытых рыхлых слоев грунта на дне котлована; проведения пробной забивки свай; составления исполнительной документации котлована; освидетельствования свайного поля; составления акта по погружению свай; засыпки пазух между стволом свай с уширенной пятой и стенками скважин; организации отвода атмосферных осадков, а также других видов работ нулевого цикла, предусмотренных проектом.

9.19. Приемочный геотехнический контроль включает составление итогового акта, которым принимаются все виды работ нулевого цикла и дается разрешение на продолжение строительства наземной части зданий и сооружений.

Наблюдения за осадками

9.20. Наблюдения за осадками фундаментов зданий и сооружений I класса необходимо выполнять в следующих случаях:

- наличие в основании сильносжимаемых, длительноконсолидируемых, структурно-неустойчивых и суффозионно-неустойчивых грунтов, на которых возведены фундаменты мелкого заложения;

- отсутствие геотехнического контроля за устройством свайных фундаментов или выявление в ходе сваебойных работ незапланированных отказов свай, недостижение проектных отказов, а также невыполнение динамических или статических испытаний свай;

- размещение фундаментов на неоднородных по составу и свойствам грунтах при опасности развития запредельных осадок и кренов сооружений;

- реконструкции зданий и сооружений на намывных основаниях, особенно запроектированных и возведенных в предыдущие годы без соблюдения требований настоящих норм;

- при проявлении подтопления или прогнозировании образования техногенной верховодки (техногенного водоносного горизонта) от водохранилища, инфильтрации, барража и других причин;

- для всех объектов с динамическими нагрузками на грунты основания, а также для зданий и сооружений, расположенных на грунтах, загрязненных нефтепродуктами и другими промстоками, которые могут повлиять на снижение несущей способности намывного основания.

9.21. В случаях, когда проектом предусмотрены наблюдения за осадками фундаментов, они должны начинаться, как правило, с момента закладки фундаментной плиты.

9.22. Если проектом не предусмотрены наблюдения за осадками фундаментов, они могут проводиться по требованию заказчика, в том числе в ходе строительства или эксплуатации зданий и сооружений II класса.

9.23. Наблюдения за осадками должны проводиться строительной или другой организацией по договору с заказчиком в соответствии с действующими нормативными и инструктивными документами. При этом рекомендуется согласовывать с проектной и изыскательской организациями места закладки геодезических марок.

10. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

10.1. Создание и эксплуатация застроенных намывных территорий должны отвечать современным требованиям рационального природопользования и охраны окружающей среды.

10.2. Исходя из требований рационального природопользования, необходимо предусматривать:

создание намывных территорий в зоне мелководий техногенных водохранилищ (глубиной до 2 м), а также в пределах тех участков пойменных и надпойменных террас, которые не могут рационально использоваться по другому назначению;

- размещение карьеров местных грунтовых материалов, предназначенных для намыва, главным образом в пределах зоны затопления земель водохранилищами и в руслах рек. При размещении карьеров вне этих зон следует намечать в проекте мероприятия по их рекультивации путем использования для рыбного хозяйства, зон отдыха и в других целях;

- вариантное проектирование намывных территорий с технико-экономическим и экологическим обоснованием проектных решений.

10.3. Исходя из требований охраны окружающей среды, необходимо предусматривать:

- проведение специальных инженерно-экологических изысканий, согласно требований СНиП 11-02-96 и соответствующего Свода правил по инженерно-экологическим изысканиям для строительства;

- защиту намывных и прилегающих территорий от затопления, подтопления и развития опасных геологических процессов, в соответствии с требованиями СНиП 2.06.15-85 и СНиП 2.01.15-90, а также от загрязнения поверхностных и подземных вод и грунтов промышленными и бытовыми стоками при эксплуатации намывных территорий;

- осуществление мероприятий по охране водной среды при производстве земляных работ средствами гидромеханизации, в соответствии с требованиями ВСН 486-86 Минмонтажспецстроя СССР;

- включение, при необходимости, в смету строительства средств на компенсацию отторгаемых земель, перенос существующих строений в зоне создаваемой намывной территории и другие статьи доходов, предусмотренные существующим законодательством, с последующим использованием их в природоохранных целях;

- согласование проекта в установленном порядке с органами местного самоуправления, санэпиднадзора, земельным комитетом, комитетом по охране природы и владельцами смежных земельных участков, а также другими государственными организациями, контролирующими соблюдение норм землепользования и охраны окружающей среды.

10.4. С целью обеспечения экологических требований в ходе создания и застройки намывной территории, необходимо предусматривать в проекте и в смете на строительство раздел по организации и проведению системы инженерного, в том числе экологического, контроля за качеством производства строительных работ.

10.5. В сложных природно-технических условиях, особенно когда проектно-изыскательскими работами выявлена вероятность ухудшения экологической обстановки в районе, необходимо предусматривать организацию экологического мониторинга застроенной намывной территории.

10.6. Программа экологического мониторинга должна разрабатываться специализированными организациями с участием проектировщиков и изыскателей на основании Технического задания Заказчика намывной территории.

ПРИЛОЖЕНИЕ 1

(Справочное)

Таблица координат кривых свободной поверхности рек Волги и Оки в пределах Чебоксарского водохранилища при расчетном НПУ 68,0 мБС

СТВОРЫ

Расстояние от устья, км

Максимальные уровни вероятного превышения при обеспеченности, %

Минимальный навигационный уровень

0,1

1

5

10

река Волга

Чебоксарская ГЭС

1947

68,5

68,0

68,0

68,0

68,0

Чебоксары

1961

68,6

68,2

68,1

68,1

68,0

Козьмодемьянск

2020

69,5

69,0

68,7

68,6

68,0

Устье р. Ветлуги

2029

69,6

69,1

68,8

68,7

68,0

Устье р. Суры

2064

70,7

70,1

69,7

69,5

68,0

Бармино

2103

71,5

70,8

70,2

70,0

68,0

Работки

2169

74,3

73,1

72,3

71,9

68,0

Зименки

2199

75,5

74,5

73,7

73,2

68,0

Нижний Новгород

2230

76,6

75,6

74,8

74,3

68,1

Балахна

2260

77,0

76,0

75,3

74,8

68,2

Горьковская ГЭС

2288

77,5

76,6

75,9

75,4

68,3

река Ока

Устье

0

76,6

75,6

74,8

74,3

68,1

Новинки

17

77,7

76,5

75,6

75,1

68,1

Горбатов

78

80,3

79,0

78,0

77,3

68,2

Окулово

102

81,0

79,9

78,9

78,2

68,3

Сапун

151

83,2

81,9

80,8

80,3

68,9

Примечание. Максимальные скорости в период минимального навигационного уровня составляют 0,4 - 0,6 м/с, максимальные скорости в период половодья - 1,6 - 1,9 м/с.

ПРИЛОЖЕНИЕ 2

(Обязательное)

Характеристики четвертичных песчаных грунтов региона в естественном залегании

Наименование грунтов

Плотность частиц грунта

rs

г/см3

Плотность в сухом состоянии

rd

г/см3

Коэффициент пористости

e

Удельное сцепление

С

кПа

Угол внутрен. трения

j

град.

Модуль деформации

Е

МПа

Песок средней крупности

2,65

1,46 - 1,85

0,48 - 0,74

0 - 3

28 - 39

16 - 52



1,68

0,65

1

35

30

Песок мелкий

2,66

1,42 - 1,80

0,52 - 0,80

0 - 4

25 - 37

11 - 45



1,61

0,70

2

30

23

Песок пылеватый

2,67

1,38 - 1,72

0,58 - 0,86

0 - 6

21 - 33

7 - 25



1,55

0,75

3

26

11

Примечание. Таблица составлена по данным лабораторных и полевых исследований грунтов НижегородТИСИЗ с учетом приложения 1 СНиП 2.02.01-83.

ПРИЛОЖЕНИЕ 3

(Обязательное)

Характеристики четвертичных глинистых грунтов региона в естественном залегании

Наименование грунтов

Природная влажность

W

%

Плотность

r

г/см3

Коэффициент пористоcти

е

Удельное сцепление

С

кПа

Угол внутреннего трения

j град.

Модуль деформации

Е

МПа

Относит. содерж. растит. остатков

tот

Супесь пластичная

16 - 27

1,77 - 2,03

0,56 - 0,82

3 - 21

18 - 25

13*

-

22

1,92

0,70

13

21





Суглинок твердый,

полутвердый

17 - 37

1,73 - 2,01

0,62 - 0,91

17 - 23

17 - 21

5,8 - 15,3

-

23

1,87

0,77

21

18

12,0



Суглинок тугопластичный, мягкопластичный

22 - 42

1,68 - 2,00

0,69 - 1,03

16 - 23

15 - 20

3,5 - 13,0

-

28

1,90

0,80

18

16

10,0



Суглинок с примесью растительных остатков

25 - 60

1,64 - 1,97

0,73 - 1,15

12 - 32

11 - 27

2,8 - 14,0

0,06 - 0,10

36

1,83

0,92

20

18

7,5

0,07

Глина тугопластичная

21 - 39

1,74 - 1,96

0,70 - 1,05

21 - 49

10 - 19

6,4 - 18,0

-

30

1,86

0,89

32

15

12,0



Глина с примесью растительных остатков

33 - 96

1,31 - 1,93

1,02 - 1,47

15 - 40

6 - 22

2,2 - 6,9

0,06 - 0,10

48

1,72

1,19

24

13

5,0

0,08

Примечания: 1. Таблица составлена по данным лабораторных и полевых исследований грунтов НижегородТИСИЗ.

2. * - модуль общей деформации принят по СНиП 2.02.01-83.

ПРИЛОЖЕНИЕ 4

(Обязательное)

Характеристики биогенных грунтов региона в естественном залегании

Наименование грунтов

Природная влажность

W %

Плотность частиц грунта

rs г/см3

Плотность

r г/см3

Коэффициент пористости

е

Модуль деформации

Е МПа

Относит. содерж. растит. остатков

tот

Слабозаторфованный

55 - 120

2,44

1,22 - 1,74

1,20 - 3,34

1,5 - 4,3

0,11 - 0,25

85



1,44

2,05

2,6

0,17

Среднезаторфованный

101 - 135

2,06

1,11 - 1,37

1,77 - 6,04

0,9 - 2,6

0,26 - 0,40

113



1,21

3,51

1,8

0,31

Сильнозаторфованный

71 - 337

1,88

1,02 - 1,21

1,66 - 6,81

0,8 - 2,0

0,43 - 0,49

214



1,1

4,02

1,2

0,46

Торф

197 - 469

1,75

0,90 - 1,18

2,95 - 8,30

0,5 - 3,0

0,51 - 0,74

333



1,02

4,70

0,7

0,60

Ил глинистый, суглинистый

30 - 140

2,40

1,30 - 1,65

0,89 - 3,95

-

0,04 - 0,27

93



1,42

2,32



0,14

Примечание. Таблица составлена по данным лабораторных и полевых исследований грунтов НижегородТИСИЗ.

ПРИЛОЖЕНИЕ 5

Нормативные значения показателей механических свойств намывных песков региона (возраст - 1 год после окончания намыва)

Тип намывных песков

Показатели

Значения показателей при коэффициенте пористости:

0,5

0,55

0,65

0,75

0,8

Средней крупности

С, кПа

5

4

2

1

-

υ, град.

38

37

34

29

27

Е, МПа

45

41

32

16

9

Мелкие

С, кПа

6

5

3

2

-

υ, град.

37

35

32

28

26

Е, МПа

40

33

23

12

6

Примечания:

1. Значения показателей механических свойств проведены по данным НижегородТИСИЗ даны для песков маловлажных, не содержащих прослоев и линз глинистых грунтов.

2. Для песков с повышенным содержанием пылеватой и глинистой фракций (свыше 10 %), а также для влажных и водонасыщенных песков значения показателей определяются лабораторными и полевыми исследованиями.

ПРИЛОЖЕНИЕ 6

(Рекомендуемое)

Прогнозирование изменения во времени значений модуля деформации и удельного сцепления намывных песков

Прогноз изменения во времени модуля деформации и удельного сцепления намывных песков следует проводить введением поправочного коэффициента - коэффициента изменения свойств грунта (Кизм.), на который надо умножить величину показателя (с, Е), полученную при изысканиях.

Величина поправочного коэффициента принимается по таблице, рекомендованной А.П. Афониным и Э.Р. Черняком (ПНИИИС Минстроя России) и составленной по материалам изысканий в регионе.

Время строительства, год

Значения Кизм. при времени изысканий в годах после окончания намыва

0,5

1

2

3

4

5

1

1,2

1

-

-

-

-

2

1,5

1,2

1

-

-

-

3

1,8

1,4

1,1

1

-

-

4

2,0

1,5

1,2

1,1

-

-

5

2,1

1,6

1,3

1,2

1,1

1

6

2,2

1,7

1,4

1,3

1,2

1,1

Примечания:

1. Значения Кизм. приведены для песков с влажностью, меньшей или равной максимальной молекулярной влагоемкости (W).

Если влажность песков за прогнозируемый период больше величины, то значения Кизм. необходимо уменьшать, определяя их по следующим формулам:

при Wm < Wi £ Wмкв, ;

при Wмкв < Wi < Wпв, ;

при Wi ³ Wпв упрочнения намытых песков не происходит (или происходит с низкой интенсивностью, поэтому поправочный коэффициент не применяется или определяется экспериментально), где Wмкв - влажность максимальной капиллярной влагоемкости, Wпв - влажность при полной влагоемкости.

2. Если влажность намывного песка за прогнозируемый период уменьшается, то Кизм. определяется поэтапно. Прогнозируемый период разбивается на этапы с примерно постоянными значениями влажности. Для каждого этапа определяется свое значение Кизм.. При этом временные границы этапов принимаются за время проведения изысканий. Суммарный Кизм. определяется как средневзвешенное значение.

Если влажность как уменьшается, так и увеличивается, то на каждом этапе берется ее среднее значение.

3. Значение коэффициента Кизм. можно использовать при оценке величины сцепления и модуля деформации намывных песков по показателям зондирования.

4. Прогнозируемые значения величин сцепления и модуля деформации используются для предварительных расчетов оснований зданий и сооружений всех классов, а также для окончательных расчетов оснований зданий и сооружений III класса.

5. В расчетах оснований зданий и сооружений I класса следует использовать данные о физико-механических свойствах намывных песков, откорректированные на основании полученных результатов на стадии доразведки.

ПРИЛОЖЕНИЕ 7

(Обязательное)

Методика определения коэффициента консолидации торфов и других слабых грунтов по данным компрессионных испытаний

1. Коэффициент консолидации С следует определять в лабораторных условиях по данным компрессионных испытаний путем обработки кривой консолидации по методу Д. Тейлора.

2. Компрессионные испытания торфов и других слабых грунтов проводятся на образцах ненарушенной структуры при двухсторонней фильтрации. Деформации набухания при этом должны исключаться. Отношение высоты испытываемых образцов к их диаметру должно быть не менее 1:3 при площади испытываемого образца 40 см2.

3. Давление к образцу грунта в приборе прикладывается ступенями 0,001; 0,005; 0,01 МПа и так далее до Рбыт.. При этом ступени приложения давления не должны превышать 0,002 МПа.

4. Выдержка каждой ступени нагрузки проводится до величины условной стабилизации деформаций, равной 0,001 мм за 12 часов наблюдений.

5. Запись вертикальных деформаций образца проводится по показаниям индикатора через 5, 15, 30 сек.; 1, 2, 3, 5, 10, 30, 60 мин и далее через каждый час до 8 часов, а в последующем - два раза в сутки.

6. Коэффициент консолидации следует определять при давлении, эквивалентном проектному, с предварительным уплотнением грунта нагрузкой, соответствующей природному уплотнению, или при давлениях 0,05 - 0,2 МПа с интервалом через 0,05 МПа.

Давление на образец в опыте передается мгновенно.

7. Метод Тейлора предполагает построение экспериментальной кривой консолидации при проектном давлении в системе координат Dl и , где Dl - вертикальная деформация грунта, а t - время консолидации в минутах. Пример кривой консолидации приведен на рис. 2. На графике  к кривой консолидации на ее начальном (близком к прямолинейному) участке проводится касательная, пересекающая ось координат в точке А, называемой точкой начала первичной консолидации. Из этой точки проводится вторая прямая, абсцисса которой составляет 1,15 абсциссы первой прямой.

Точка пересечения 2-й прямой с кривой консолидации В даст время t90, соответствующее 90 % первичной консолидации.

Коэффициент консолидации С (см2 /год) определяется по формуле:

где 0,848 - числовой коэффициент Тейлора для 90 % первичной консолидации;

Н - средняя высота образцов в опыте, равная

где H1 и H2 - соответственно высоты образца в начале и в конце опыта, см.

8. Для ориентировочных оценок допускается определять коэффициент консолидации торфа и сильнозаторфованных грунтов региона по графику, приведенному на рис. 2.

Рис. 2. График компрессионной кривой к расчету коэффициента консолидации.

Рис. 3. График зависимости степени консолидации заторфованных грунтов и торфа от времени.

СОДЕРЖАНИЕ

1. Область применения. 1

2. Нормативные ссылки. 1

3. Определения. 3

4. Общие положения. 4

5. Региональные природно-технические условия. 6

Геоморфологические условия. 6

Климат. 6

Гидрологические условия. 7

Геологическое строение. 7

Гидрогеологические условия. 10

Намывные грунты.. 11

Геологические процессы и явления. 11

Местные строительные (грунтовые) материалы.. 12

6. Инженерные изыскания. 12

Инженерно-геодезические изыскания. 12

Инженерно-гидрометеорологические изыскания. 13

Инженерно-геологические изыскания для предпроектной документации. 14

Инженерно-геологические изыскания для ТЭО, проекта (до начала намыва) 14

Инженерно-геологические изыскания для стадии рабочей документации и рабочего проекта (после намыва) 16

Инженерно-геологические работы в ходе строительства (этап доразведки) 17

7. Подготовка территории намывом.. 17

Назначение характеристик намывных грунтов. 19

Расположение карт намыва и технология намыва. 20

Геотехнический контроль. 20

8. Проектирование оснований и фундаментов. 21

Общие требования. 21

Расчет намывного основания. 22

Выбор рационального типа фундамента. 24

Мероприятия по повышению несущей способности намывного основания и сокращению сроков его консолидации. 25

Техническая мелиорация грунтов. 26

Мероприятия по сокращению сроков консолидации намывного основания. 27

Конструктивные мероприятия. 28

9. Производство работ по устройству фундаментов. 29

Общие требования. 29

Геотехнический контроль. 30

Наблюдения за осадками. 31

10. Охрана окружающей среды.. 32

Приложение 1. Таблица координат кривых свободной поверхности рек Волги и Оки в пределах Чебоксарского водохранилища при расчетном НПУ 68,0 мБС.. 33

Приложение 2. Характеристики четвертичных песчаных грунтов региона в естественном залегании. 33

Приложение 3. Характеристики четвертичных глинистых грунтов региона в естественном залегании. 34

Приложение 4. Характеристики биогенных грунтов региона в естественном залегании. 34

Приложение 5. Нормативные значения показателей механических свойств намывных песков региона (возраст - 1 год после окончания намыва) 35

Приложение 6. Прогнозирование изменения во времени значений модуля деформации и удельного сцепления намывных песков. 35

Приложение 7. Методика определения коэффициента консолидации торфов и других слабых грунтов по данным компрессионных испытаний. 36





© 2013 Ёшкин Кот :-)
