ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)

ДЕМОНТАЖ БЫСТРОВОЗВОДИМЫХ
КАРКАСНО-ПАНЕЛЬНЫХ ЗДАНИЙ
НА ОСНОВЕ УНИФИЦИРОВАННОЙ
СКЛАДЫВАЮЩЕЙСЯ СЕКЦИИ

I. ОБЩИЕ УКАЗАНИЯ

Технологическая карта разработана на демонтаж конструкций мобильных (инвентарных) зданий сборно-разборного типа.

Общий вид здания, детали и узлы представлены на рис. 1 - 13.


Рис. 1. Общий вид здания и схема расположения монтажных элементов


Рис. 2. Общий вид здания и схема расположения монтажных элементов (фасад А-Б и Б-А)

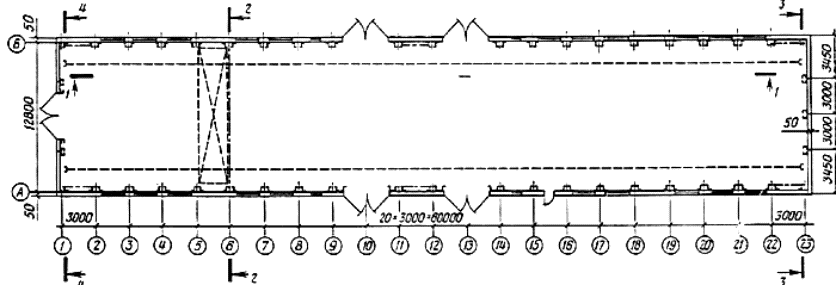

Рис. 3. План здания

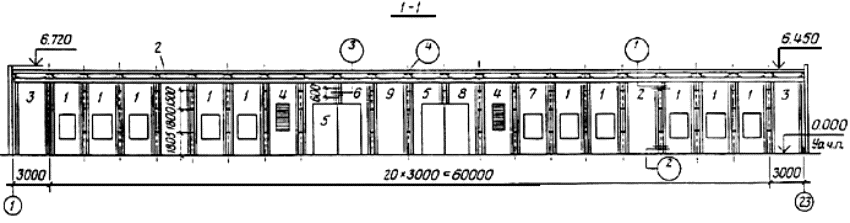

Рис. 4. Разрез 1 - 1 здания

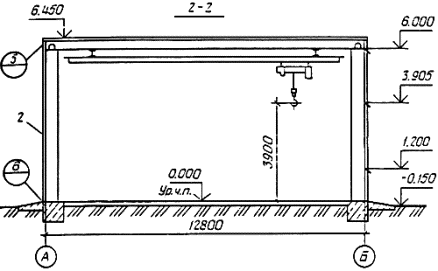

Рис. 5. Разрез 2 - 2 здания

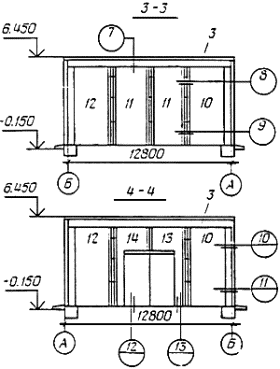

Рис. 6. Разрез 3 - 3 и 4 - 4 здания

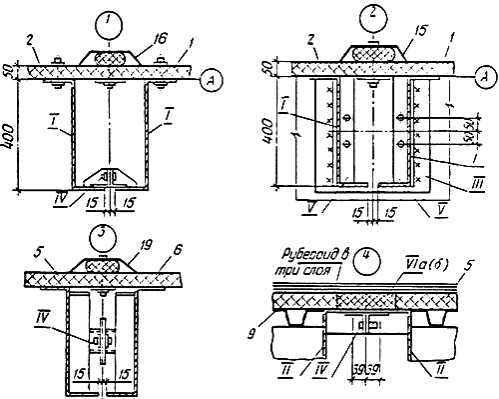

Рис. 7. Узлы 1, 2, 3, 4 здания

Рис. 8. Узлы 6, 8 здания

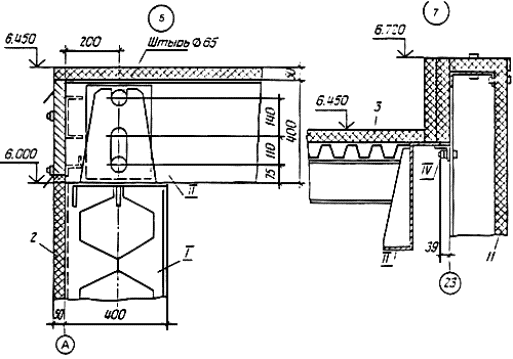

Рис. 9. Узлы 5, 7 здания

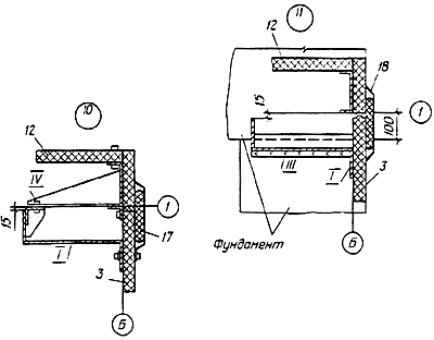

Рис. 10. Узлы 10, 11 здания

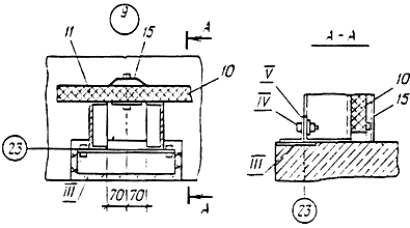

Рис. 11. Узел 9 здания

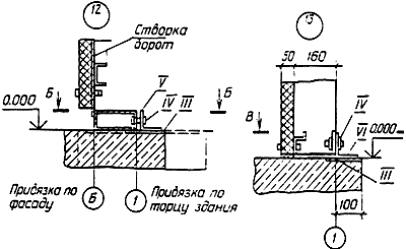

Рис. 12. Узлы 12, 13 здания

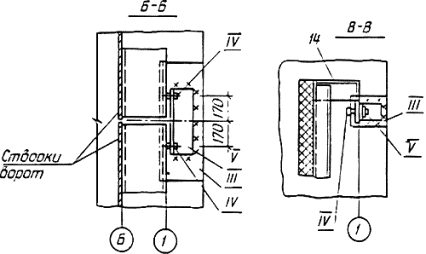

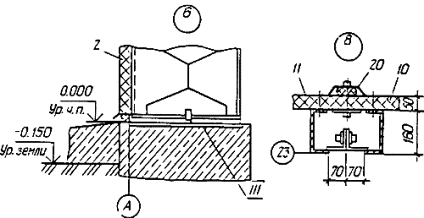

Рис. 13. Разрезы Б-Б и В-В

I - колонна стеновой панели;

II - балка кровельной панели;

III - закладная деталь фундамента;

IV - болтовые монтажные крепления;

V - монтажный уголок;

VIа - вкладыши из пенополиуретана (210´50´12900 мм);

VIб - вкладыши из пенополиуретана (320´50´12900 мм)

Покрытие кровли условно не показано.

Основным конструктивным элементом здания является унифицированная складывавшаяся секция УСРЗ 1´12,8, состоящая из панели перекрытия размером 12800´3000 мм и шарнирно-соединенных с ней двух панелей стен размером 6000´3000 мм. Секция транспортируется в виде плоского пакета. При этом панель перекрытия занимает проектное пояснение, а панели стен повернуты относительно вертикали на 90° внутрь секции.

Здание серии УСРЗ каркасно-панельной конструкции, прямоугольное в плане, габаритные размеры (длина х ширина) в осях - 66000´12800 мм, высота в свету до низа несущих конструкции перекрытия - 6000 мм.

Каркас панелей перекрытия состоит из двух продольных металлических (главных) балок и соединяющих их поперечных балок, сверху укладывается профилированный стальной лист. В заводских условиях на профилированный лист наклеивает теплоизоляционный блок из двух слоев рубероида и эффективного утеплителя.

Каркас панелей стен состоит из двух металлических колонн Z-образного профиля, расположенных по вертикальным торцам панелей и соединенных поперечными балками. Основания колонн закрепляют анкерными болтами фундаментов. К каркасу панелей крепятся трехслойные панели с эффективным утеплителем.

Крыша здания - плоская. Стыки панелей перекрытия (на кровле) заполняют термовкладышами, после чего укладывают два слоя рубероида на битумной мастике и делают защитное покрытие из гравийной крошки. Внутренние соединения элементов каркаса смежных секций - болтовые. Наружные вертикальные стыки заполняют термовкладышами и закрывают нащельниками, закрепляемыми на болтах.

Фундаменты возможны монолитные ленточные, сборные (из бетонных блоков) или свайные. Полы сборные, из железобетонных плит.

Здание может быть оборудовано кран-балкой грузоподъемностью 3,2 или 2,0 т.

Калькуляция затрат труда и график выполнения работ даны применительно к демонтажу здания в летний период. При производстве работ в зимних условиях калькуляция и график также должны быть уточнены.

В состав работ, рассматриваемых картой, входят: демонтаж заполнения стыков; демонтаж секций УСРЗ и торцевых панелей; демонтаж плит пола.

Работы по демонтажу фундаментов, внутренних инженерных коммуникаций, подкрановых балок должны быть учтены при привязке карты к конкретным условиям.

II. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ

До начала демонтажа необходимо ознакомить бригаду монтажников с проектом производства работ и технологической картой, провести инструктаж рабочих по технике безопасности; отключить здания от наружных инженерных коммуникаций; демонтировать технологическое оборудование;

разработать и согласовать графики вывоза конструкций и материалов.

Демонтаж здания производится теми же рабочими, что и монтаж, а это звено № 1. При этом монтажник М - руководит работой звена и одновременно подает сигналы машинисту крана, монтажники М, М, М и М - ведут укладку панелей в проектное положение, а монтажник М выполняет обязанности такелажника.

Марки грузоподъемных кранов, рекомендуемых для демонтажа, см. в табл. 3. Схемы строповки приведены на рис. 14.

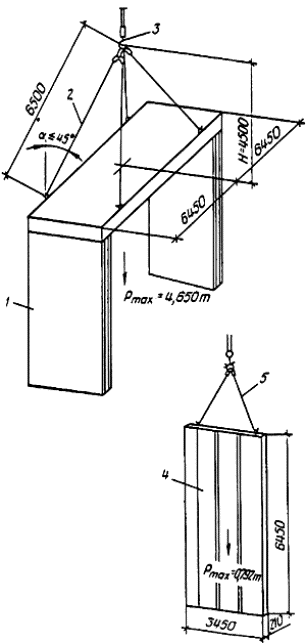

Рис. 14. Схемы строповки конструкций:

1 - секция УСР3 1´12,8; 2 - строп 4СК1-5; 3 - крюк монтажного крана; 4 - торцевая панель СТП; 5 - строп 2СК-1.

3. Демонтаж осуществляется с 22 стоянок, при этом кран движется внутри здания вдоль его средней оси (рис. 15).

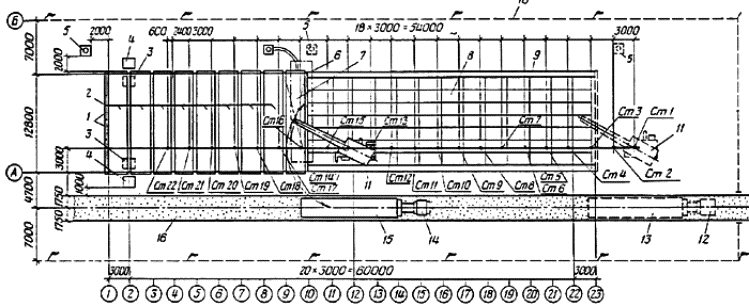

Рис. 15. Схема демонтажа конструкции и организации рабочей зоны:

1 - торцевые панели; 2 - секции недемонтированной части здания; 3 - катучие подмости П-1; 4 - катучие подмости П-2; 5 - положения переносного газосварочного аппарата в процессе работ по демонтажа конструкций; 6 - демонтированная секция (в сложенном виде на подкладках на полу здания); 7 - демонтированная секция; 8 - сборные железобетонные плиты пола; 9 - монолитные участки пола; 10 - ограждение опасной зоны; 11 - пневмоколесный кран КС-4361 (К-161); 12, 13 - начальная стоянка полуприцепа и тягача; 14 - тягач МАЗ-509; 15 - полуприцеп-роспуск ТМЗ-803; 16 - временная автодорога;

Ст1 + Ст22 - рабочие стоянки крана по направлению демонтажа.


Демонтаж ведется одновременно с погрузкой конструкций на транспортные средства. В исключительных случаях при соответствующем обосновании допускается демонтаж конструкций на приобъектный склад.

При хранении конструкций на приобъектном складе они должны находиться в положении, близком к проектному, и должны опираться на подкладки и прокладки из древесины мягких пород; детали креплений для защиты от атмосферных осадков следует хранить в ящиках, на которых указываются марка и количество деталей.

Демонтаж производится в следующем порядке:

разборка рулонной кровли;

демонтаж капельников вертикальных наружных стыков, демонтаж карнизных козырьков и нащельников, извлечение термовкладышей;

демонтаж торцевых панелей;

демонтаж и складывание секций УСРЗ 1´12,8 в плоский пакет;

демонтаж панелей пола;

Разборку кровли и конструкций стыков выполняет звено № 2. Звено монтажников конструкций № 2 это:

монтажники, совмещающие профессии плотника, изолировщика и такелажника, - 4 разряда - 1 (М), 3 разряда - 2 (М, М).

Для работы на высоте используются передвижные катучие лодмости П-1 и П-2.

Демонтированные конструкции укладывают в контейнеры или пакетируют.

Демонтаж торцевых панелей и секций УСРЗ 1´12,8 выполняется звеном № 1 в такой последовательности (рис. 16):

подготовка инструмента и приспособлений, установка крана и транспортного средства на очередной стоянке (исполнитель - монтажник М); перемещение и крепление катучих подлостей (М, М, М, М); подготовка к работе газогенератора М);

строповка секции (М, М); снятие постоянных креплений (М, М, М, М); крепление оттяжек (М, М); ликвидация сварных швов в основании колонн (М, М);

подъем секции на высоту 0,3 м и отведение от здания на 1 м; установка монтажных колес на опорные части колонн (М, М); удерживание секции оттяжками (М, М);

опускание секции на 2 м и одновременное стягивание опорных частей колонн оттяжками, установка подкладок, дальнейшее опускание секции и складывание ее в пакет (М - М);

снятие монтажных колес, установка транспортных стяжек (М - М);

погрузка секции на транспортное средство и закрепление на нем (М - М);

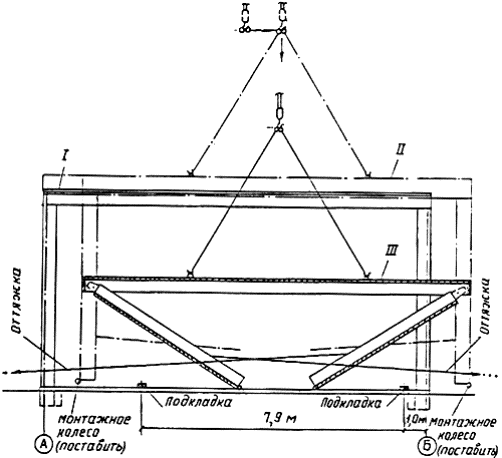

Рис. 16. Схема демонтажа секции:

I - исходное положение; строповка сектой; крепление оттяжек;

II - подъем секции над основанием и установка монтажных колес; начало опускания секции;

III - промежуточная стадия опускания секции (панели стен, поворачиваясь вокруг шарниров, приходят в горизонтальное положение)

При производстве работ необходимо соблюдать требования СНиП «Техника безопасности в строительстве» и «Правил устройства и безопасной эксплуатации грузоподъемных кранов».

III. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Таблица 1

01.

Затраты труда на демонтаж, чел.-дн.



всего здания

49,3

1 м общей площади

0,0583

2.

Затраты машинного времени на весь объем работ, маш.-смен

5,42

3.

Выработка, м в смену



одного рабочего

1,91

всей бригады

17,2

4.

Стоимость затрат труда на весь объем работ, руб.-коп.

230-33

IV. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

Потребность в основных материалах

Таблица 2

№ п/п

Наименование

Кол-во

1.

Дизельное топливо

250 кг

2.

Ацетилен

4 баллона

3.

Кислород технический

4 баллона

Потребность в машинах, оборудовании, приспособлениях и инструменте

Таблица 3

№ п/п

Наименование

Основные параметры или чертеж

Количество шт.

1.

Пневмоколесный кран КС-4561 (К-162)

Длина стрелы 14 м, грузоподъемность 15 т

1

2.

Ящик для деталей крепления ЛК-1

-

1

3.

Ящик для инструмента

-

1

4.

Подмости передвижные катучие П-1 («Тура»)

Размеры 2,3´1,7 м

2

5.

Подмости передвижные катучие П-2 («Тура»)

Размеры 2,3´1,7 м

3

6.

Лестница-стремянка

Высота 1,1 м

2

7.

Ограждение рабочей зоны

-

37

8.

Оттяжка из пенькового каната

Длина 10 м

2

9.

Катальный ход

Из швеллера № 10; длина 4 и 3 м

60 м

10.

Строп 2СК-1

-

1

11.

Строп 4СК1-5

-

1

12.

Монтажное колесо ПК

Черт. 7002

4

13.

Набор гаечных ключей

-

2

14.

Лом монтажный ЛМА или ЛМВ

-

4

15.

Каска пластмассовая

-

9

16.

Кувалда кузнечная массой 3 кг

-

2

17.

Молоток слесарный А-5

-

3

18.

Газогенератор в комплекте с газовой горелкой и шлангами

-

1

19.

Будка для баллонов с газом

-

1


V. ГРАФИК ВЫПОЛНЕНИЯ РАБОТ

Таблица 4

№ п/п

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения, чел.-дн.

Затраты труда на весь объем работ, чел.-дн

Состав бригады (звена)

Рабочие смены (дни), часы

1

2

3

4

5

6

7

8

1.

Разборка рулонной кровли

100 м

8,45

1,1116

9,8

М, М, М

















2.

Извлечение термовкладышей

м

60

0,0111

0,659

М, М, М

-

-

46,1

3

-

-

-





3.

Демонтаж козырьков и нащельников

-

-

-

6,4

М, М, М

















4.

Демонтаж торцевых панелей

шт.

8

0,298

2,39

М - М





1,65

6





1,65

6





5.

Демонтаж секции УСРЗ 1´12,8

шт.

22

0,915

20,1

М - М





-

26,3

6

-

-





6.

Демонтаж плит пола

шт.

154

0,0644

9,92

М - М













13,55

6

-

7.

Работа крана

-

-

-

-

К









44,4

-

-

-

-


VI. КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ

Таблица 5

№ п/п

Обоснование (ЕНиР и др.)

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения, чел. - ч

Затраты труда на весь объем работ, чел.-день

Расценка на единицу измерения, руб.-коп.

Стоимость затрат труда на весь объем работ, руб.-коп.

1.

ЕНиР

Разборка рулонной кровли

100 м

8,45

9,5

80,3

4-68

39-60

2.

ЕНиР

Извлечение термовкладышей

м

60

0,09

5,4

0-05,4

3-30

3.

Калькуляция

Демонтаж козырьков над нащельниками

шт.

46

0,12

5,5

0-07,2

3-31

4.

Калькуляция

Демонтаж карнизных нащельников

шт.

8

0,4

3,2

0-24

1-92

5.

Калькуляция

Демонтаж нащельников наружных вертикальных стыков

шт.

146

0,3

43,8

0-18

26-30

6.

Калькуляция

Демонтаж торцевых панелей

шт.

8

2,44

19,6

1-45

11-60

7.

Калькуляция

Демонтаж секции УСРЗ 1´12,8

шт.

22

7,5

165,0

4-50

99-00

8.

ЕНиР

Демонтаж плит пола

шт.

154

0,528

81,3

0-29,5

45-00





Итого:







404,1



230-33
