Письмо Координационного центра по ценообразованию и сметному нормированию в строительстве
от 27 октября 2006 г. № КЦ/П186

"О введении Элементных сметных норм и единичных расценок на работы по горизонтальному бурению скважин машиной прессово-шнековой типа РВА к Сборникам ГЭСН (ФЕР)-2001-04 "Скважины"

1. Ввести с 01.10.2006 года дополнительные элементные сметные нормы и единичные расценки в сметных ценах на 01.01.2000 года на работы по горизонтальному бурению скважин машиной прессово-шнековой типа РВА (Приложение).

2. Дополнить раздел 01 "Бурение скважин" Сборника ГЭСН (ФЕР)-2001-04 "Скважины" таблицами 04-01-074, 04-01-075, 04-01-076, 04-01-077, 04-01-078.

3. Данные элементные сметные нормы и единичные расценки могут применяться организациями-заказчиками и подрядчиками независимо от их ведомственной принадлежности и форм собственности, и предназначены для определения сметной стоимости строительства ресурсным и базисно-индексным методами, а также для расчетов за выполненные строительные, ремонтно-строительные и монтажные работы.

4. Единичные расценки разработаны для 1-го базового района Российской Федерации (Московской области) в уровне цен по состоянию на 1 января 2000 г. с районным коэффициентом 1,0. При применении расценок в субъектах Российской Федерации их привязка к местным условиям должна осуществляться с учетом территориальных поправочных коэффициентов в базисном уровне цен на 01.01.2000 г.

Руководитель Центра

П.В. Горячкин

Приложение
к письму Координационного центра по ценообразованию
и сметному нормированию в строительстве
от 27 октября 2006 г. № КЦ/П186

Бестраншейная прокладка подземных коммуникаций машинами горизонтального бурения прессово-шнековыми, типа РВА

Справочная информация

1. Введение

При устройстве буровой скважины для бестраншейной прокладки подземных коммуникаций (трубопроводов водоснабжения, канализации, газоснабжения, труб-футляров и др.) в зависимости от конкретных условий применяются машины горизонтального направленного бурения различных типов, моделей и конструкций.

Машины буровые прессово-шнековые типа РВА обеспечивают горизонтальное направленное бурение скважин диаметрами от 159 до 1420 мм на длине перехода до 100 м в грунтах 1-7 групп буримости.

Компании Schmidt, Kranz-Gruppe, American Augers, Herrenknecht и др. являются основными производителями машин буровых прессово-шнековых следующих марок:

- машина РВА-38 с усилием продавливания 39 тс (380 кН) для горизонтального направленного бурения скважин диаметрами от 159 до 530 мм (далее - машина РВА-38);

- машина РВА-100 с усилием продавливания 102 тс (1000 кН) для горизонтального направленного бурения скважин диаметрами от 325 до 1020 мм (далее - машина РВА-100);

- машина РВА-200 с усилием продавливания 203 тс (2000 кН) для горизонтального направленного бурения скважин диаметрами от 630 до 1420 мм (далее - машина РВА-200).

Прокладка трубопроводов производится продавливанием в буровую скважину отрезков стальных труб длиной 2, 4 или 6 м, свариваемых между собой встык электросваркой.

Перемещение разработанного грунта производится транспортными шнеками в начальный котлован с последующим удалением из котлована грейферным оборудованием.

Основные технические характеристики машин РВА-38, РВА-100 и РВА-200 приведены в таблице 1.1.

Таблица 1.1.

Параметры

Единицы измерения

Название фирмы производителя оборудования

Schmidt, Kranz-Gruppe

РВА-38

РВА-100

РВА-200

Усилие продавливания

кН

380

1000

2000

Усилие втягивания

кН

260

680

1500

Рабочий ход штока

мм

320

600

600

Максимальный кутящий момент

нМ

6000

20000

35000

Максимальная скорость вращения

об./мин

44

44

44

Мощность двигателя гидравлической станции

кВт

48,8

60

164

Масса установки

кг

850

2800

4000

Максимальный наружный диаметр применяемых труб

мм

508

1016

1420

Минимальный наружный диаметр продавливаемых труб

мм

95

219

324

Габариты машин:

мм







длина



2240

5005

5525

ширина



1020

1420

1900

Длина продавливающих труб с удлиняющей рамы

м

2

4

6

Ось трубы (до основания рамы)

мм

465

780

950

2. Диаметры и длины продавливаемых трубопроводов машинами, типа РВА

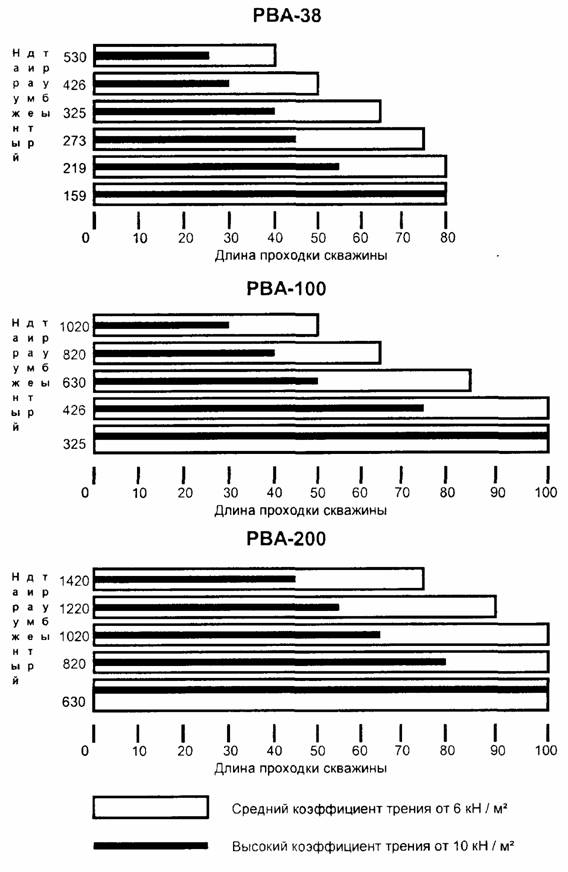

Диапазоны диаметров труб и длин проходки скважин машинами марок РВА-38, РВА-100 и РВА-200, в зависимости от коэффициента трения грунтов приведены на рис. 2.1.

"Рис. 2.1. Диапазоны диаметров и длин стальных трубопроводов в зависимости от коэффициента трения грунтов"

3. Подготовительные работы

Технология бестраншейной прокладки подземных коммуникаций машинами буровыми прессово-шнековыми, типа РВА предполагает выполнение комплекса подготовительных работ.

На объекте производства работ подготавливается площадка для размещения контейнера для хранения строительных материалов, подставок для буровых штанг и шнеков, генератора, временных зданий для размещения служебных и бытовых помещений и др.

На местах начала и окончания трубопровода производится устройство начального и конечного котлованов.

К начальному котловану предъявляются следующие требования:

- ось котлована должна соответствовать оси бурения;

- основание под буровую установку делается из щебня фракции 25-70, толщиной от 15-20 см с обязательным уплотнением и укладкой дорожных плит (2 плиты, если котлован короткий и 3 плиты, если котлован длинный). В одном из углов котлована (уточняется по месту) делается приямок для откачки воды;

- в передней и задней части котлована устраиваются упорные стены из стального шпунта типа "ЛАРСЕН":

- задняя упорная стенка монтируется на всю ширину котлована;

- передняя упорная стенка должна включать готовое отверстие (или возможность устройства отверстия) диаметром на 40% больше диаметра трубы и с центром, совпадающим с осью бурения.

За задней упорной стенкой для установок типа РВА-100 и РВА-200 монтируется бетонный упор следующих размеров:

- ширина соответствует ширине упорной стенки;

- высота - 3 м с центром, совпадающим с осью бурения;

- толщина - 1 м.

Распорки опалубки котлована должны устанавливаться строго горизонтально на высоте не менее 1,5 метров выше оси бурения и не должны мешать монтажу продавливаемой трубы. Материал распорок - труба стальная диаметром 150 мм.

Схема начального котлована для размещения машин буровых прессовых марок РВА-38, РВА-100 и РВА-200 приведена на рис. 3.1

"Рис. 3.1. Начальный котлован"

Основные размеры начального котлована для размещения машин буровых прессовых марок РВА-38; РВА-100 и РВА-200 приведены в табл. 3.1.

Конечный котлован необходим для завершения буровых работ.

Таблица 3.1.

Тип машины

Длина котлована А, м

Ширина котлована В, м

Расстояние от центра трубы до низа котлована С, м

РВА-38

3

2,2

0,5



4

2,2

0,5

РВА-100

6

3

0,8



10

3

0,8

РВА-200

7

3,5

1

___________________

Примечание. При устройстве двух буровых каналов в одном направлении из одного котлована ширина котлована увеличивается на величину расстояния между осями буровых каналов.

4. Методы устройства буровых скважин

При устройстве буровых скважин машинами типа РВА применяются неуправляемый и управляемый методы бурения.

Неуправляемый метод применяется при бурении скважин на длине до 10 м.

Управляемый метод применяется при бурении скважины до 100 м.

4.1. Неуправляемый метод бурения скважин

На подготовленное основание начального котлована устанавливается основная и дополнительная рама, затем производится монтаж прессового оборудования. Устанавливается прессовое кольцо необходимого диаметра, сверху на раму устанавливается направляющая проушина, а снизу рамы - направляющие ролики. К начальной рабочей трубе длиной 4 метра приваривается режущее кольцо, а на торце трубы нарезается фаска под углом 45° для уменьшения поверхностного трения. Внутри трубы монтируются шнеки с буровой головкой. Предварительно подготовленная начальная труба устанавливается на раму буровой установки, шнеки соединяются с прессовым устройством, выставляются по уровню. После выполнения всех подготовительных операций начинается продавливание трубы с одновременным удалением выбуренного грунта из котлована.

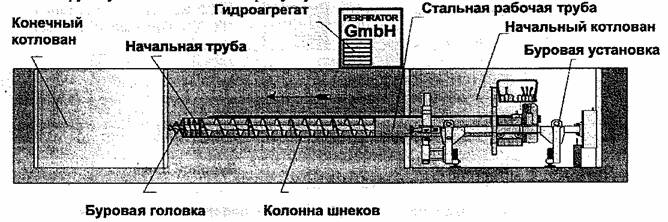

Схема неуправляемого бурения скважины и продавливания приведена на рис. 4.1

"Рис. 4.1. Неуправляемое бурение скважины"

4.2. Управляемый метод бурения скважин

Первым этапом управляемого метода бурения является пилотное бурение.

При помощи монитора, оптической системы, видеокамеры и диодной целенаправленной платы осуществляется дистанционный контроль и управление процессом пилотного бурения. Головка пилотного бура имеет скос под углом 30°, что позволяет изменять направление бурения путем поворота головки вокруг своей оси.

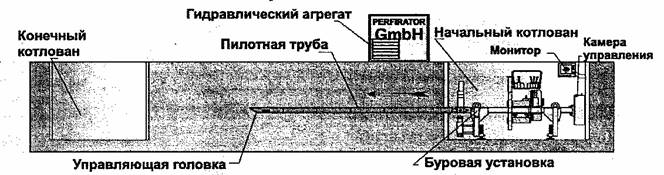

Схема управляемого метода пилотного бурения скважин приведена на рис. 4.2.

"Рис. 4.2. Управляемое пилотное бурение"

5. Способы продавливания стальных трубопроводов машинами типа РВА

Управляемый метод бурения и продавливания стальных трубопроводов осуществляется следующими основными способами: двухступенчатым и трехступенчатым.

Двухступенчатый управляемый способ применяется при прокладке стальных трубопроводов с наружными диаметрами до 630 мм.

Трехступенчатый управляемый способ применяется при прокладке стальных трубопроводов наружным диаметром 720, 820 и 1020 мм с промежуточным расширением диаметром 325 мм, а для прокладки стальных трубопроводов с наружными диаметрами 1220 и 1420 мм - промежуточное расширение диаметром 630 мм.

5.1. Двухступенчатый способ управляемого метода бурения

После пилотного бурения при двухступенчатом управляемом способе бурения производится расширение пилотной скважины с одновременным продавливанием сваренных встык стальных труб.

Расширительная ступень соединяется с пилотной штангой. Устанавливается прессовое кольцо необходимого диаметра, сверху на раму устанавливается направляющая проушина, а снизу рамы - направляющие ролики. В начальной рабочей трубе длиной 4 метра монтируются шнеки с буровой головкой. Предварительно подготовленная начальная труба устанавливается на раму буровой установки, шнеки соединяются с прессовым устройством, выставляются по уровню (от правильной установки рабочих труб зависит точность бурения) и привариваются к расширителю при помощи электросварки. После выполнения всех подготовительных операций начинается продавливание с одновременным удалением выбуренного грунта из бурового канала. Пилотные штанги продавливаются в конечный котлован, где их раскручивают и поднимают на поверхность.

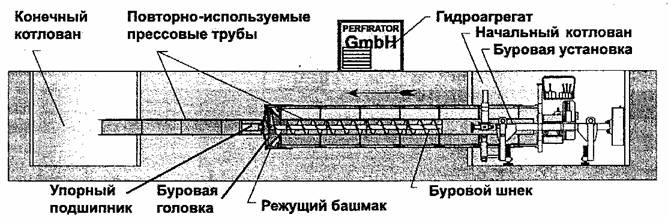

Схема двухступенчатого способа управляемого метода бурения приведена на рис. 5.1.

"Рис. 5.1. Двухступенчатый способ управляемого метода бурения"

5.2. Трехступенчатый способ управляемого метода бурения

При трехступенчатом управляемом методе бурения производится расширение пилотной скважины с помощью повторно используемых прессовых труб диаметром 325 мм либо 630 мм. После выхода буровой головки в конечный котлован она демонтируется и поднимается на поверхность. В рабочем котловане демонтируется система навигации, расширительная ступень соединяется с пилотной штангой. Устанавливается прессовое кольцо диаметром 325 мм (630 мм) сверху на раму устанавливается направляющая проушина и снизу рамы направляющие ролики. В начальной повторно используемой трубе длиной 4 метра монтируются шнеки с буровой головкой. Предварительно подготовленная повторно-используемая труба устанавливается на раму буровой установки, шнеки соединяются с прессовым устройством, выставляются по уровню и привариваются к расширителю при помощи электросварки. После выполнения всех подготовительных операций начинается прессование с одновременным удалением грунта из котлована, внутри труб вращаются шнеки для удаления выбуренного грунта в рабочий котлован. Пилотные штанги продавливаются в конечный котлован, где их раскручивают и поднимают на поверхность. Грунт из начального котлована удаляется экскаватором с грейферным оборудованием.

Схема расширения бурового канала при помощи расширительной ступени диаметром 325 мм (630 мм) приведена на рис. 5.2.

Повторно используемые буровые трубы свариваются между собой электросваркой, при этом необходимо строго соблюдать соосность присоединяемых новых секций повторно используемых труб.

"Рис. 5.2. Закладка основных труб и извлечение используемых труб"

6. Назначение и состав буровой смеси

Буровая смесь уменьшает трение на буровой головке и штанге, предохраняет скважину от обвалов, охлаждает буровой инструмент и очищает скважину от ее обломков, вынося их на поверхность.

Буровая смесь обеспечивает:

- создание прочных конструкций стенок бурового канала, предотвращая их обвал от давления окружающего грунта;

- создание избыточного давления внутри пилотной скважины (бурового канала) и тем самым предотвращения просачивания грунтовых вод в буровой раствор;

- снижение усилий продавливания трубопроводов.

Буровая смесь состоит из бентонита и полимеров. Бентонит - это основной компонент буровой смеси. Бентонит это глиняное образование, состоящее из тесно связанных между собой плоских пластинок.

Сильное перемешивание в слабощелочной воде (рН 8-9) приводит к тому, что глиняные пластинки разделяются и связываются между собой посредством молекул воды. Впитывание воды в бентонитовые пластины позволяют бентониту увеличиваться в объеме до 20 раз. Эти пластинки сохраняются в суспензии посредством ионизации, что приводит к увеличению вязкости раствора.

Полностью текучий бентонит внутри пилотной скважины закрепляет ее, проникая в пористые места под давлением выходящей жидкости.

В правильно приготовленном растворе глиняные пластинки создают тонкое водопроницаемое покрытие из глины внутри скважины.

Бентонит обеспечивает базовые характеристики раствора - вязкость, уровень водоотдачи, смазывающие свойства.

Следующим составляющим буровой смеси являются полимеры.

Полимеры - это модифицированные, биологические и синтетические химикаты.

Состав и концентрация добавок для улучшения качества буровой смеси и ее рабочих параметров в зависимости от составов фунтов приведены в табл. 6.1.

Расчет количества и состава буровой жидкости производится при помощи специализированного программного обеспечения, предоставленного поставщиком - компанией "BAKER HUGHERS", позволяющего получить параметры бурового раствора, как по качественному, так и по количественному составу, в зависимости от типа грунта, в котором производится бурение, диаметров пилотного бурения, расширений, а также параметров вязкости, скоростей проходки и др.

Объем чистой воды для приготовления бентонитовой смеси по данным зарубежных фирм определяется по формуле:

π = 3,14

D - диаметр скважины, м;

L - длина скважины, м;

К - коэффициент, учитывающий состав грунта (К=3-5)

Таблица 6.1.

Грунты

Возможные сложности

Состав смеси

Замес, кг/1000 л

Песок с гравием

Обвал канала, высокий момент вращения, отсутствие циркуляции

Бентонит

40-60

Зернистый песок

Биополимер для увеличения плотности взвеси

1-3

Мелкий песок

Обвал канала, утечка смеси

Бентонит

20-35

Биополимер для увеличения плотности смеси

2-4

Смесь песка с глиной

Непрочность стенок канала

Бентонитовый загуститель

25-30

Эмульсия для сгущения смеси

2-4

Сухая глина

Застревание штанг

Эмульсия для сгущения смеси

3-4 л

Биополимер, регулирующий фильтрацию

2-5

Вязкая глина

Высокий момент вращения, засорение форсунок

Эмульсия для сгущения смеси

3-4 л

Смачивающий состав

2-3 л

Техническая часть

1. Общие указания

1.20. Нормами табл. 01-076; 01-077; 01-078 предусмотрено бурение скважин и протаскивание стальных трубопроводов в усредненных условия производства работ в грунтах 1-7 групп машинами горизонтального бурения прессово-шнековыми типа РВА-100 и РВА-200 на длине 50 м. При бурении скважин и продавливания стальных трубопроводов на длине свыше 50 м и до 100 м к нормам затрат труда рабочих следует применять следующие коэффициенты в зависимости от длины:

до 60 м - 1,05;

до 70 м - 1,10

до 80 м - 1,15

до 90 м - 1,20

до 100 м - 1,25

1.21. Нормы табл. 01-074; 01-075 предусматривают выполнение полного комплекса работ по монтажу и демонтажу машин в начальном котловане.

1.22. Затраты по устройству котлованов, упорных стенок и подготовке оснований для монтажа машин РВА в нормах табл. 01-074; 01-075 не учтены и их следует учитывать дополнительно в соответствии с проектом.

1.23. В нормах табл. 01-076; 01-077; 01-078 учтены затраты на транспортировку материалов от приобъектного склада к месту работы.

1.24. В нормах и расценках табл. 01-076; 01-077; 01-078 затраты на монтаж и демонтаж комплекса машин и затраты на перебазировку комплекса машин с одной строительной площадки (базы механизации) на другую строительную площадку (базу механизации) не учтены. Эти затраты следует учитывать дополнительно по нормам и расценкам таблиц 01-074, 01-075 Раздела 01 "Бурение скважин" Сборника 04-2001 "Скважины".

Элементные сметные нормы

Раздел 01. Бурение скважин

7. Прочие виды бурения

Таблица ЭСН 04-01-074 Монтаж машины горизонтального бурения прессово-шнековой типа РВА

Состав работ:

01. Погрузка узлов машины РВА, основного и сопутствующего оборудования на автотранспорт с перевозкой на объект производства работ на расстояние до 35 км. 02. Монтаж узлов основного и сопутствующего оборудования на заранее подготовленных площадках с подготовкой к работе. 03. Опускание основных и дополнительных рам в начальный котлован. 04. Сборка основных и дополнительных рам, выставление по оси бурения с выверкой по горизонтальным и вертикальным отметкам. 05. Установка на раме узлов силовой установки, управления и контроля с приведением их в рабочее положение. 06. Монтаж и настройка систем видеонаблюдения. 07. Проверка и отладка систем приготовления и подачи бентонитовой смеси и гидравлической жидкости.

Измеритель: 1 машина

04-01-074-1

Монтаж машины горизонтального бурения прессово-шнековой типа РВА



Шифр ресурса

Наименование элемента затрат

Единицы измерения

04-01-074-1

1

Затраты труда рабочих-строителей

чел.-ч

5,36

1.1

Средний разряд работы



4,5

2

Затраты труда машинистов

чел.-ч

5,59

3

Машины и механизмы





021143

Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т

маш.-ч.

2,76

400102

Тягачи седельные 15 т

маш.-ч.

2,83

400112

Полуприцепы общего назначения 15 т

маш.-ч.

2,83

Таблица ЭСН 04-01-075 Демонтаж машины горизонтального бурения прессово-шнековой типа РВА

Состав работ:

01. Демонтаж узлов силовой установки, управления и контроля. 02. Демонтаж систем видеонаблюдения. 03. Демонтаж основных и вспомогательных рам и подъем из котлована. 04. Погрузка буровой машины, основного и сопутствующего оборудования на автотранспорт и перевозка с одной строительной площадки (базы механизации) на другую строительную площадку (базу механизации) на расстояние до 35 км.

Измеритель: 1 машина

04-01-075-1

Демонтаж машины горизонтального бурения прессово-шнековой типа РВА



Шифр ресурса

Наименование элемента затрат

Единицы измерения

04-01-075-1

1

Затраты труда рабочих-строителей

чел.-ч

3,75

1.1

Средний разряд работы



5

2

Затраты труда машинистов

чел.-ч

3,91

3

Машины и механизмы





021143

Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т

маш.-ч.

1,93

400102

Тягачи седельные 15 т

маш.-ч.

1,98

400112

Полуприцепы общего назначения 15 т

маш.-ч.

1,98

Таблица ЭСН 04-01-076 Бурение пилотной скважины диаметром 114 мм машинами горизонтального бурения прессово-шнековыми с усилием продавливания 102 тс (1000 кН) или 203 тс (2000 кН) фирмы Schmidt, Kranz-Gruppe

Состав работ:

01. Приведение машины типа РВА в рабочее положение после монтажа с настройкой на пилотное бурение. 02. Пилотное бурение скважины. 03. Демонтаж пилотной головки в конечном котловане. 03. Подъем пилотной головки на поверхность конечного котлована с укладкой в контейнер.

Измеритель: 100 м бурения и продавливания

04-01-076-1

Бурение пилотной скважины машиной горизонтального бурения прессово-шнековой с усилием продавливания 102 тс (1000 кН) фирмы Schmidt, Kranz-Gruppe

04-01-076-2

Бурение пилотной скважины машиной горизонтального бурения прессово-шнековой с усилием продавливания 203 тс (2000 кН) фирмы Schmidt, Kranz-Gruppe



Шифр ресурса

Наименование элемента затрат

Единицы измерения

04-01-076-1

04-01-076-2

1

Затраты труда рабочих-строителей

чел.-ч

8,39

8,39

1.1

Средний разряд работы



4,5

4,5

2

Затраты труда машинистов

чел.-ч

8,76

8,76

3

Машины и механизмы







031901

Тали ручные рычажные

маш.-ч

0,63

0,63

021143

Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т

маш.-ч.

0,67

0,67

121601

Машины поливомоечные 6000 л

маш.-ч.

0,59

0,59

380622

Машина горизонтального бурения прессово-шнековая с усилием продавливания 102 тс (1000 кН) фирмы Schmidt, Kranz-Gruppe

маш.-ч.

7,5

-

380623

Машина горизонтального бурения прессово-шнековая с усилием продавливания 203 тс (2000 кН) фирмы Schmidt, Kranz-Gruppe

маш.-ч.

-

7,5

4

Материалы







(407-0005)

Глина бентонитовая

т

П

П

(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т

П

П

411-0001

Вода

м3

1,53

1,53

Таблица ЭСН 04-01-077 Бестраншейная прокладка стальных трубопроводов диаметрами 325, 426, 530, 630, 820, 1020 мм машинами горизонтального бурения прессово-шнековыми с усилием продавливания 102 тс (1000 кН) фирмы Schmidt, Kranz-Gruppe

Состав работ:

01. Опускание автомобильным краном в начальный котлован расширителя и соединение с пилотной штангой. 02. Монтаж на поверхности котлована начальной трубы и двух шнеков с буровой головкой, опускание в начальный котлован с укладкой на направляющую раму. 03. Соединение шнеков со шпинделем машины, выверкой соосности и сваркой трубы с расширителем встык. 04. Установка прессового кольца нужного диаметра. 05. Расширение скважины до проектных размеров с одновременным продавливанием стальных трубопроводов (нормы 1, 2, 3, 4, 6, 8, 10). 06. Предварительное расширение скважины после пилотного бурения (нормы 5, 7, 9) со сваркой производственных труб в стык. 07. Демонтаж расширителей в конечном котловане и демонтаж шнеков начальном котловане с подъемом на поверхность. 08. Удаление выбуренного грунта из котлована с погрузкой на автосамосвалы.

Измеритель: 100 м бурения и продавливания



Бурение скважины длиной 50 м двухступенчатым методом с одновременным расширением и продавливанием отрезков (длиной по 4 м) сваренных между собой стальных трубопроводов диаметром:

04-01-077-1

325 мм

04-01-077-2

426 мм

04-01-077-3

530 мм

04-01-077-4

630 мм



Бурение скважины длиной 50 м трехступенчатым методом с одновременным расширением и продавливанием отрезков (длиной по 4 м) сваренных между собой стальных трубопроводов диаметром 720 мм:

04-01-077-5

предварительное расширение до диам. 325 мм

04-01-077-6

расширение скважины с одновременным продавливанием стального трубопровода диам. 720 мм



Бурение скважины длиной 50 м трехступенчатым методом с одновременным расширением и продавливанием отрезков (длиной по 4 м) сваренных между собой стальных трубопроводов диаметром 820 мм:

04-01-077-7

предварительное расширение до диам. 325 мм

04-01-077-8

расширение скважины с одновременным продавливанием стального труоопровода диам. 820 мм



Бурение скважины длиной 50 м трехступенчатым методом с одновременным расширением и продавливанием отрезков (длиной по 4 м) сваренных между собой стальных трубопроводов диаметром 1020 мм:

04-01-077-9

предварительное расширение до диам. 325 мм

04-01-077-10

расширение скважины через расширительную ступень с одновременным продавливанием стального трубопровода диам. 1020 мм



Шифр ресурса

Наименование элемента затрат

Единицы измерения

04-01-077-1

04-01-077-2

04-01-077-3

04-01-077-4

04-01-077-5

1

Затраты труда рабочих-строителей

чел.-ч

61,26

64,51

75,32

76,91

104,07

1.1

Средний разряд работы



4,8

4,8

4,8

4,8

4,8

2

Затраты труда машинистов

чел.-ч

35,5

39,06

55,02

60,47

35,5

3

Машины и механизмы













021143

Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т

маш.-ч.

9,75

9,75

10,5

10,5

9,75

380622

Машина горизонтального бурения прессово-шнековая с усилием продавливания 102 тс (1000 кН) фирмы Schmidt, Kranz-Gruppe

маш.-ч.

18,75

18,75

28,25

28,25

18,75

060338

Экскаваторы одноковшовые дизельные на пневмо-колесном ходу при работе на других видах строительства (кроме водохозяйственного) 0,4 м3

маш.-ч.

0,11

0,19

0,3

0,42

0,11

121601

Машины поливомоечные 6000 л

маш.-ч

4,81

8, 26

12,78

18,06

4,81

400051

Автомобили-самосвалы грузоподъемностью до 7 т

маш.-ч

0,04

0,07

0,11

0,16

0,04

390405

Электростанция "Хонда"

маш.-ч

20,43

20,43

30,79

30,79

20,43

040202

Агрегаты сварочные передвижные с номинальным сварочным током 250-400 А с дизельным двигателем

маш.-ч

23,75

25

30

31,25

49,4

040504

Аппараты для газовой сварки и резки

маш.-ч

0,14

0,14

0,21

0,21

5,46

4

Материалы













(103-9011)

Трубы стальные

м

П

П

П

П

П

(407-0005)

Глина бентонитовая

т

П

П

П

П

П

(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т

П

П

П

П

П

101-1518

Электроды диаметром 4 мм Э50А

т

0,0139

0,01826

0,02275

0,02706

0,0139

101-0324

Кислород технический газообразный

м3

0,246

0,26

0,28

0,32

6,396

101-1602

Ацетилен газообразный технический

м3

0,031

0,034

0,037

0,043

0,806

411-0001

Вода

м3

12,44

21,37

33,07

46,73

12,44



Шифр ресурса

Наименование элемента затрат

Единицы измерения

04-01-077-6

04-01-077-7

04-01-077-8

04-01-077-9

04-01-077-10

1

Затраты труда рабочих-строителей

чел.-ч

99,11

104,07

121,62

104,07

149,74

1.1

Средний разряд работы



4,8

4,8

4,8

4,8

4,8

2

Затраты труда машинистов

чел.-ч

77,19

35,5

98,57

35,5

130,26

3

Машины и механизмы













021143

Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т

маш.-ч.

11,25

9,75

15,13

9,75

19

380622

Машина горизонтального бурения прессово-шнековая с усилием продавливания 102 тс (1000 кН) фирмы Schmidt, Kranz-Gruppe

маш.-ч.

37,5

18,75

46,75

18,75

56,25

060338

Экскаваторы одноковшовые дизельные на пневмо-колесном ходу при работе на других видах строительства (кроме водохозяйственного) 0,4 м3

маш.-ч.

0,55

0,11

0,71

0,11

1,1

121601

Машины поливомоечные 6000 л

маш.-ч

23,6

4,81

30,62

4,81

47,37

400051

Автомобили-самосвалы грузоподъемностью до 7 т

маш.-ч

0,2

0,04

0,26

0,04

0,41

390405

Электростанция "Хонда"

маш.-ч

40,87

20,43

50,95

20,43

61,31

040202

Агрегаты сварочные передвижные с номинальным сварочным током 250-400 А с дизельным двигателем

маш.-ч

45,05

49,4

52,5

49,9

63,75

040504

Аппараты для газовой сварки и резки

маш.-ч

0,24

5,46

0,28

5,46

0,33

4

Материалы













(103-9011)

Трубы стальные

м

П

П

П

П

П

(407-0005)

Глина бентонитовая

т

П

П

П

П

П

(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т

П

П

П

П

П

101-1518

Электроды диаметром 4 мм Э50А

т

0,03216

0,0139

0,05575

0,0139

0,065

101-0324

Кислород технический газообразный

м3

0,394

6,396

0,484

6,396

0,58

101-1602

Ацетилен газообразный технический

м3

0,053

0,806

0,065

0,806

0,072

411-0001

Вода

м3

61,04

12,44

79,18

12,44

122,51

Таблица ЭСН 04-01-078 Бестраншейная прокладка стальных трубопроводов диаметрами 630, 820, 1020, 1220, 1420 мм машинами буровыми прессово-шнековыми с усилием продавливания 203 тс (2000 кН) фирмы Schmidt, Kranz-Gruppe

Состав работ:

01. Опускание автомобильным краном в начальный котлован расширителя и соединение с пилотной штангой. 02. Монтаж на поверхности котлована начальной трубы и двух шнеков с буровой головкой, опускание в начальный котлован с укладкой на направляющую раму. 03. Соединение шнеков со шпинделем машины, выверкой соосности и сваркой трубы с расширителем встык. 04. Установка прессового кольца нужного диаметра. 05. Расширение скважины до проектных размеров с одновременным продавливанием стальных трубопроводов (нормы 1, 3, 5, 7, 9, 11). 06. Предварительное расширение скважины после пилотного бурения (нормы 2, 4, 6, 8, 10) со сваркой производственных труб в стык. 07. Демонтаж расширителей в конечном котловане и демонтаж шнеков начальном котловане с подъемом на поверхность. 08. Удаление выбуренного фунта из котлована с погрузкой на автосамосвалы.

Измеритель: 100 м бурения и продавливания

04-01-078-1

Бурение скважины длиной 50 м двухступенчатым методом с одновременным расширением и продавливанием отрезков (длиной по 4 м) сваренных между собой стальных трубопроводов диаметром 630 мм:



Бурение скважины длиной 50 м трехступенчатым методом с одновременным расширением и продавливанием отрезков (длиной по 4 м) сваренных между собой стальных трубопроводов диаметром 720 мм:

04-01-078-2

предварительное расширение до диам. 325 мм

04-01-078-3

расширение скважины с одновременным продавливанием стального трубопровода диам. 720 мм



Бурение скважины длиной 50 м трехступенчатым методом с одновременным расширением и продавливанием отрезков стальных трубопроводов длиной по 4 м сваренных между собой диаметром 820 мм:

04-01-078-4

предварительное расширение до диам. 325 мм

04-01-078-5

расширение скважины с одновременным продавливанием стального труоопровода диам. 820 мм



Бурение скважины длиной 50 м трехступенчатым методом с одновременным расширением и продавливанием отрезков стальных трубопроводов длиной по 4 м сваренных между собой диаметром 1020 мм:

04-01-078-6

предварительное расширение до диам. 325 мм

04-01-078-7

расширение скважины через расширительную ступень с одновременным продавливанием стального трубопровода диам. 1020 мм



Бурение скважины длиной 50 м трехступенчатым методом с одновременным расширением и продавливанием отрезков стальных трубопроводов длиной по 4 м сваренных между собой диаметром 1220 мм:

04-01-078-8

предварительное расширение до диам. 630 мм

04-01-078-9

расширение скважины через расширительную ступень с одновременным продавливанием стального трубопровода диам. 1220 мм



Бурение скважины длиной 50 м трехступенчатым методом с одновременным расширением и продавливанием отрезков стальных трубопроводов длиной по 4 м сваренных между собой диаметром 1420 мм:

04-01-078-10

предварительное расширение до диам. 630 мм

04-01-078-11

расширение скважины через расширительную ступень с одновременным продавливанием стального трубопровода диам. 1420 мм



Шифр ресурса

Наименование элемента затрат

Единицы измерения

04-01-078-1

04-01-078-2

04-01-078-3

04-01-078-4

1

Затраты труда рабочих-строителей

чел.-ч

76,91

104,07

99,11

104,07

1.1

Средний разряд работы



4,8

4,8

4,8

4,8

2

Затраты труда машинистов

чел.-ч

60,47

35,5

77,19

35,5

3

Машины и механизмы











021143

Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т

маш.-ч.

10,5

9,75

11,25

9,75

380623

Машина горизонтального бурения прессово-шнековая с усилием продавливания 203 тс (2000 кН) фирмы Schmidt, Kranz-Gruppe

маш.-ч.

28,25

18,75

37,5

18,75

060338

Экскаваторы одноковшовые дизельные на пневмо-колесном ходу при работе на других видах строительства (кроме водохозяйственного) 0,4 м3

маш.-ч.

0,42

0,11

0,55

0,11

121601

Машины поливомоечные 6000 л

маш.-ч

18,06

4,81

23,6

4,81

400051

Автомобили-самосвалы грузоподъемностью до 7 т

маш.-ч

0,16

0,04

0,2

0,04

390405

Электростанция "Хонда"

маш.-ч

30,79

20,43

40,87

20,43

040202

Агрегаты сварочные передвижные с номинальным сварочным током 250-400 А с дизельным двигателем

маш.-ч

31,25

49,4

45,0

49,4

040504

Аппараты для газовой сварки и резки

маш.-ч

0,21

5,46

0,24

5,46

4

Материалы











(103-9011)

Трубы стальные

м

П

П

П

П

(407-0005)

Глина бентонитовая

т

П

П

П

П

(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т

П

П

П

П

101-1518

Электроды диаметром 4 мм Э50А

т

0,02706

0,0139

0,03216

0,0139

101-0324

Кислород технический газообразный

м3

0,32

6,396

0,394

6,396

101-1602

Ацетилен газообразный технический

м3

0,043

0,806

0,053

0,806

411-0001

Вода

м3

46,73

12,44

61,04

12,44



Шифр ресурса

Наименование элемента затрат

Единицы измерения

04-01-078-5

04-01-078-6

04-01-078-7

04-01-078-8

1

Затраты труда рабочих-строителей

чел.-ч

121,62

104,07

149,74

124,99

1.1

Средний разряд работы



4,8

4,8

4,8

4,8

2

Затраты труда машинистов

чел.-ч

98,57

35,5

130,26

60,47

3

Машины и механизмы











021143

Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т

маш.-ч.

15,13

9,75

19,0

10,5

380623

Машина горизонтального бурения прессово-шнековая с усилием продавливания 203 тс (2000 кН) фирмы Schmidt, Kranz-Gruppe

маш.-ч.

46,75

18,75

56,25

28,25

060338

Экскаваторы одноковшовые дизельные на пневмо-колесном ходу при работе на других видах строительства (кроме водохозяйственного) 0,4 м3

маш.-ч.

0,71

0,11

1,1

0,42

121601

Машины поливомоечные 6000 л

маш.-ч

30,62

4,81

47,37

18,06

400051

Автомобили-самосвалы грузоподъемностью до 7 т

маш.-ч

0,26

0,04

0,41

0,16

390405

Электростанция "Хонда"

маш.-ч

50,95

20,43

61,31

30,79

040202

Агрегаты сварочные передвижные с номинальным сварочным током 250-400 А с дизельным двигателем

маш.-ч

52,5

49,4

63,75

65,0

040504

Аппараты для газовой сварки и резки

маш.-ч

0,28

5,46

0,33

5,46

4

Материалы











(103-9011)

Трубы стальные

м

П

П

П

П

(407-0005)

Глина бентонитовая

т

П

П

П

П

(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т

П

П

П

П

101-1518

Электроды диаметром 4 мм Э50А

т

0,05575

0,0139

0,065

0,05642

101-0324

Кислород технический газообразный

м3

0,484

6,396

0,58

6,396

101-1602

Ацетилен газообразный технический

м3

0,065

0,806

0,072

0,806

411-0001

Вода

м3

79,18

12,44

122,51

46,73



Шифр ресурса

Наименование элемента затрат

Единицы измерения

04-01-078-9

04-01-078-10

04-01-078-11

1

Затраты труда рабочих-строителей

чел.-ч

180,78

124,99

218,43

1.1

Средний разряд работы



4,8

4,8

4,8

2

Затраты труда машинистов

чел.-ч

184,29

60,47

229,61

3

Машины и механизмы









021143

Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т

маш.-ч.

22,88

10,5

26,75

380623

Машина горизонтального бурения прессово-шнековая с усилием продавливания 203 тс (2000 кН) фирмы Schmidt, Kranz-Gruppe

маш.-ч.

82,5

28,25

97,5

060338

Экскаваторы одноковшовые дизельные на пневмо-колесном ходу при работе на других видах строительства (кроме водохозяйственного) 0,4 м3

маш.-ч.

1,58

0,42

2,14

121601

Машины поливомоечные 6000 л

маш.-ч

67,76

18,06

91,8

400051

Автомобили-самосвалы грузоподъемностью до 7 т

маш.-ч

0,58

0,16

0,79

390405

Электростанция "Хонда"

маш.-ч

89,92

30,79

106,27

040202

Агрегаты сварочные передвижные с номинальным сварочным током 250-400 А с дизельным двигателем

маш.-ч

78,75

65

62,5

040504

Аппараты для газовой сварки и резки

маш.-ч

0,39

5,46

0,44

4

Материалы









(103-9011)

Трубы стальные

м

П

П

П

(407-0005)

Глина бентонитовая

т

П

П

П

(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т

П

П

П

101-1518

Электроды диаметром 4 мм Э50А

т

0,08225

0,05642

0,15075

101-0324

Кислород технический газообразный

м3

0,71

6,396

1,124

101-1602

Ацетилен газообразный технический

м3

0,089

0,806

0,1409

411-0001

Вода

м3

175,26

46,73

237,43

Федеральные единичные расценки

Раздел 01. Бурение скважин

В сметных ценах на 01.01.2000 г.


№№ расценок

Наименование и характеристика строительных работ и конструкций

Единицы измерения

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей, чел.-ч

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

оплата труда рабочих строителей

эксплуатация машин

материалы

всего

в т.ч. оплата труда машинистов

расход неучтенных материалов

1

2

3

4

5

6

7

8

9

7. Прочие виды бурения

Табл. 04-01-074 Монтаж машины горизонтального бурения прессово-шнековой типа РВА

















Измеритель: 1 машина















04-01-074-1

Монтаж машины горизонтального бурения прессово-шнековой типа РВА

1 машина

729,49

55,48

674,01

37,26

-

5,36



Табл. 04-01-074 Демонтаж машины горизонтального бурения прессово-шнековой типа РВА

















Измеритель: 1 машина















04-01-075-1

Демонтаж машины горизонтального бурения прессово-шнековой типа РВА

1 машина

513,00

41,55

471,45

26,05

-

3,75



Табл. 04-01-076 Бурение пилотной скважины диаметром 114 мм машинами горизонтального бурения прессово-шнековыми с усилием продавливания 102 тс (1000 кН) или 203 тс (2000 кН) фирмы Schmidt, Kranz-Gruppe

















Измеритель: 100 м бурения и продавливания















04-01-076-1

Бурение пилотной скважины машиной горизонтального бурения прессово-шнековой с усилием продавливания 102 тс (1000 кН) фирмы Schmidt, Kranz-Gruppe

100 м

7740,38

86,84

7649,81

139,19

3,73

8,39

(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П



04-01-076-2

Бурение пилотной скважины машиной горизонтального бурения прессово-шнековой с усилием продавливания 203 тс (2000 кН) фирмы Schmidt, Kranz-Gruppe

100 м

9364,28

86,84

9273,71

139,19

3,73

8,39

(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П





Табл. 04-01-077 Бестраншейная прокладка стальных трубопроводов диаметрами 325, 426, 530, 630, 820, 1020 мм машинами горизонтального бурения прессово-шнековыми с усилием продавливания 102 тс (1000 кН) фирмы Schmidt, Kranz-Gruppe

















Измеритель: 100 м бурения и продавливания

















Бурение скважины длиной 50 м двухступенчатым методом с одновременным расширением и продавливанием отрезков (длиной по 4 м) сваренных между собой стальных трубопроводов диаметром:

04-01-077-1

325 мм

100 м

22264,33

661,00

21423,71

523,51

179,62

61,26

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П



04-01-077-2

426 мм

100 м

22775,24

696,06

21831,60

564,45

247,58

64,51

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П



04-01-077-3

530 мм

100 м

33477,43

812,70

32341,02

79723

323,71

75,32

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П



04-01-077-4

630 мм

100 м

34188,97

829,86

32956,15

860,58

402,96

76,91

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П





Бурение скважины длиной 50 м трехступенчатым методом с одновременным расширением и продавливанием отрезков (длиной по 4 м) сваренных между собой стальных трубопроводов диаметром 720 мм:

04-01-077-5

предварительное расширение диаметром 325 мм

100 м

23159,84

1122,22

21789,20

523,51

247,72

104,07

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П



04-01-077-6

расширение скважины с одновременным продавливанием стального трубопровода д. 720 мм

100 м

45005,58

1069,40

43443,69

1101,65

492,49

99,11

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П





Бурение скважины длиной 50 м трехступенчатым методом с одновременным расширением и продавливанием отрезков (длиной по 4 м) сваренных между собой стальных трубопроводов диаметром 820 мм:

04-01-077-7

предварительное расширение 325 мм

100 м

23159,84

1122,92

21789,20

523,51

247,72

104,07

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П



04-01-077-8

расширение скважины с одновременным продавливанием стального трубопровода д. 820 мм

100 м

56470,06

1312,28

54371,30

1402,49

786,48

121,62

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П





Бурение скважины длиной 50 м трехступенчатым методом с одновременным расширением и продавливанием отрезков (длиной по 4 м) сваренных между собой стальных трубопроводов диаметром 1020 мм:

04-01-077-9

предварительное расширение 325 мм

100 м

23166,84

1122,22

21796,20

523,51

247,72

104,07

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П



04-01-077-10

расширение скважины через расширительую ступень с одновременным продавливанием стального трубопровода д. 1020 мм

100 м

69318,43

1615,69

66712,15

1823,2

990,59

149,74

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П





Табл. 04-01-078 Бестраншейная прокладка стальных трубопроводов диаметрами 630, 820, 1020, 1220, 1420 мм машинами буровыми прессово-шнековыми с усилием продавливания 203 тс (2000 кН) фирмы Schmidt, Kranz-Gruppe

















Измеритель: 100 м бурения и продавливания

















Бурение скважины длиной 50 м двухступенчатым методом с одновременным расширением и продавливанием отрезков (длиной по 4 м) сваренных между собой стальных трубопроводов диаметром:

04-01-078-1

630 мм

100 м

40305,66

829,86

39072,84

860,58

402,96

76,91

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П





Бурение скважины длиной 50 м трехступенчатым методом с одновременным расширением и продавливанием отрезков (длиной по 4 м) сваренных между собой стальных трубопроводов диаметром 720 мм:

04-01-078-2

предварительное расширение диаметром 325 мм

100 м

27219,59

1122,92

25848,95

523,51

247,72

104,07

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П



04-01-078-3

расширение скважины с одновременным продавливанием стального трубопровода д. 720 мм

100 м

53124,38

1069,40

51562,49

1101,65

492,49

99,11

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П





Бурение скважины длиной 50 м трехступенчатым методом с одновременным расширением и продавливанием отрезков (длиной по 4 м) сваренных между собой стальных трубопроводов диаметром 820 мм:

04-01-078-4

предварительное расширение 325 мм

100 м

27219,59

1122,92

25848,95

523,51

247,72

104,07

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П



04-01-078-5

расширение скважины с одновременным продавливанием стального трубопровода д. 820 мм

100 м

66592,37

1312,28

64493,61

1402,49

786,48

121,62

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П





Бурение скважины длиной 50 м трехступенчатым методом с одновременным расширением и продавливанием отрезков (длиной по 4 м) сваренных между собой стальных трубопроводов диаметром 1020 мм:

04-01-078-6

предварительное расширение диаметром 325 мм

100 м

27219,59

1122,22

25848,95

523,51

247,72

104,07

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П



04-01-078-7

расширение скважины через расширительую ступень с одновременным продавливанием стального трубопровода д. 1020 мм

100 м

81497,68

1615,69

78891,40

1823,2

990,59

149,74

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П





Бурение скважины длиной 50 м трехступенчатым методом с одновременным расширением и продавливанием отрезков (длиной по 4 м) сваренных между собой стальных трубопроводов диаметром 1220 мм:

04-01-078-8

предварительное расширение диаметром 630 мм

100 м

41679,95

1348,64

39551,64

860,58

779,67

124,99

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П



04-01-078-9

расширение скважины через расширительую ступень с одновременным продавливанием стального трубопровода д. 1220 мм

100 м

117984,35

1950,62

114731,1

2586,42

1302,63

180,78

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П





Бурение скважины длиной 50 м трехступенчатым методом с одновременным расширением и продавливанием отрезков (длиной по 4 м) сваренных между собой стальных трубопроводов диаметром 1420 мм:

04-01-078-10

предварительное расширение диаметром 630 мм

100 м

41679,95

1348,64

39551,64

860,58

779,67

124,99

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П



04-01-078-11

расширение скважины через расширительую ступень с одновременным продавливанием стального трубопровода д. 1420 мм

100 м

140994,38

2356,86

136456,43

3191,88

2181,09

218,43

(103-9011)

Трубы стальные

м









П



(407-0005)

Глина бентонитовая

т









П



(109-0177)

Полимер для стабилизации буровых скважин EZ MUD

т









П



Эксплуатация строительных машин

В базисных ценах по состоянию на 01.01.2000 г.

Код

Наименование

Единицы измерения

Цена без НДС, руб

сметная стоимость маш-ч

в т.ч. оплата труда машинистов

021143

Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т

маш.-ч

115,40

13,50

031901

Тали ручные рычажные

маш.-ч

0,50

-

040202

Агрегаты сварочные передвижные с номинальным сварочным током 250-400 А с дизельным двигателем

маш.-ч

14,00

-

040504

Аппараты для газовой сварки и резки

маш.-ч

1,20

-

060338

Экскаваторы одноковшовые дизельные на пневмоколесном ходу при работе на других видах строительства (кроме водохозяйственного) 0,4 м3

маш.-ч

98,90

11,60

121601

Машины поливомоечные 6000 л

маш.-ч

110,00

11,60

380622

Машины горизонтального бурения прессово-шнековые с тяговым усилием 120 тс (1000 кН) фирмы Schmidt, Kranz-Gruppe

маш.-ч

1000,97

16,44

380623

Машины горизонтального бурения прессово-шнековые с тяговым усилием 203 тс (2000 кН) фирмы Schmidt, Kranz-Gruppe

маш.-ч

1217,49

16,44

390405

Электростанции "Хонда"

маш.-ч

32,00

1,30

400051

Автомобили-самосвалы грузоподъемностью до 7 т

маш.-ч

99,23

-

400102

Тягачи седельные 15 т

маш.-ч

105,86

-

400112

Полуприцепы общего назначения 15 т

маш.-ч

19,76

-

Сметные цены на материальные ресурсы

В базисных ценах по состоянию на 01.01.2000 г.

Код

Наименование

Единицы измерения

Цена без НДС, руб.

101-0324

Кислород технический газообразный

м3

6,22

101-1518

Электроды диаметром 4 мм Э50А

т

10542,90

101-1602

Ацетилен газообразный технический

м3

38,51

411-0001

Вода

м3

2,44







© 2013 Ёшкин Кот :-)
