ОТРАСЛЕВОЙ СТАНДАРТ

ПРОУШИНА С НАКЛАДКОЙ

Конструкция и размеры

ОСТ
34-10-733-93

Дата введения

1994.01.01.

1. Настоящий стандарт распространяется на подвески горизонтальных трубопроводов ТЭС и АЭС с Дн 57 ÷ 630 мм.

2. Конструкция и основные размеры, допускаемые нагрузки и материал деталей должны соответствовать указанным на черт. 1 и в табл. 1 и 2.

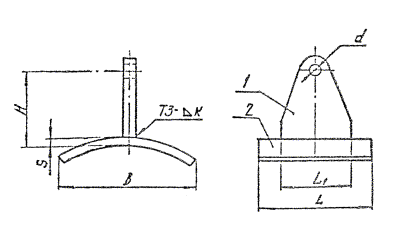

Черт. 1

Таблица 1

Размеры в мм

Обозначение проушин с накладкой для трубопроводов из стали

Допускаемая нагрузка, кН (кгс)

Наружный диаметр трубопровода Dн

Для тяг диаметром

L

L1

H

в

S

d

K+2

Масса, кг

Углерод.

Корроз.

01

02

0,9 (90)

57

12

150

100

159

20

4

14

4

0,91

03

04

1,5 (150)

76

40

0,98

05

06

2,0 (200)

89

0,98

07

08

2,9 (300)

108

50

1,04

09

10

3,8 (390)

133

161

6

6

1,08

11

12

5,4 (550)

159

16

200

150

181

70

18

2,75

13

14

11,7 (1200)

219

300

183

100

8

8

3,70

15

16

18,1 (1850)

273

20

178

23

4,40

17

18

23,5 (2400)

325

4,40

19

20

28,4 (2900)

377

24

350

250

203

27

9,20

21

22

33,3 (3400)

426

30

195

150

10

33

10

10,70

23

24

478

25

26

46,1 (4700)

530

150

27

28

53,9 (5500)

630

400

230

15,29

Пример условного обозначения проушины с накладкой для трубопровода Дн 426 мм из углеродистой стали.

Проушина с накладкой 426 У-21 ОСТ 34-10-733-93, то же для трубопровода из коррозионностойкой стали:

Проушина с накладкой 426 К-22 ОСТ 34-10-733-93.

2.1. Неуказанные предельные отклонения размеров .

2.2. Остальные технические требования по ТУ 34-42-10380 и по ОСТ 34-10-723.

Таблица 2

Обозначение проушин с накладкой для трубопроводов из стали

Поз. 1

Проушина

1 шт.

Поз. 2

Накладка

1 шт.

Обозначение по ОСТ 34-10-733

Углерод.

Коррозион.

-

Углерод.

Коррозион.

01



1-01

2-01





02



2-02

03



2-05





04



2-06

05



2-09





06



2-10

07



2-13





08



2-14

09



2-17





10



2-18

11



1-02-

2-21





12



2-22

13



2-23

-



14



2-24

15



1-03

2-25





16



2-26

17



2-27





18



2-28

19



1-04

2-29





20



2-30

21



1-06

2-31





22



2-32

23



2-33





24



2-34

25



2-35





26



2-36

27



2-37





28



2-38

3. Конструкция и размеры проушины должны соответствовать указанным на черт. 2 и в табл. 3.

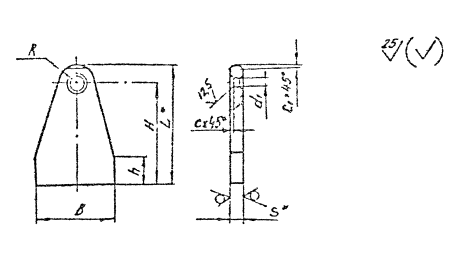

Черт. 2

Таблица 3

Размеры в мм

Обозначение исполнений

Для тяг диаметром

Допускаемая нагрузка, кН (кгс)

B

L

H

h

d1

R

S

C

C1

Масса, кг

1-01

12

4,4 (450)

100

170

155

60

14

18

8

2

2

0,8

1-02

16

14,7 (1500)

150

200

175

120

18

25

12

4

2,2

1-03

20

23,5 (2400)

170

23

30

16

2,9

1-04

24

33,3 (3400)

250

230

195

27

35

20

6

6,5

1-05

300

265

220

9,8

1-06

30

53,9 (5500)

230

185

120

33

45

6,5

1-07

300

255

220

9,7

1-08

36

78,4 (8000)

230

175

120

39

55

25

4

7,9

1-09

300

420

365

320

20,7

1-10

42

107,9 (11000)

250

230

165

120

46

65

7,8

1-11

300

420

355

320

20,9

1-12

48

147,1 (15000)

230

160

120

52

70

32

8

11,5

1-13

420

350

320

26,21

1-14

56

196,1 (20000)

230

145

120

62

85

11,1

1-15

500

415

320

29,6

Пример условного обозначения проушины для тяги диаметром 16 мм:

Проушина 1-02 ОСТ 34-10-733

3.1. Материал:

Лист  или

Лист  - при приварке проушины непосредственно к трубопроводам Dн £ 89 мм из коррозионностойкой стали.

3.2.* Размер для справок.

3.3. Неуказанные предельные отклонения, размеров: Н 14; h 14; .

4. Конструкция и размеры накладки должны соответствовать указанным на черт. 3 и в табл. 4.

* Размер для справок.

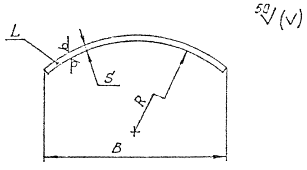

Черт. 3

Таблица 4

Размеры в мм

Обозначение накладки

Для трубопроводов

R

L

B

S

длина* развертки

Масса, кг

из стали

Дн

S, не менее

углерод.

коррозион.

2-01

2-02

57

3

29

150

20

4

20

0,10

2-03

2-04

200

0,12

2-05

2-06

76

33

150

40

40

0,19

2-07

2-08

200

0,25

2-09

2-10

89

45

150

40

0,19

2-11

2-12

200

0,25

2-13

2-14

103

3,5

55

150

50

50

0,22

2-15

2-16

200

0,30

2-17

2-18

133

67

150

6

50

0,3

2-19

2-20

200

50

50

0,50

2-21

2-22

159

4,5

80

70

70

0,65

2-23

2-24

219

6

100

300

100

8

100

1,9

2-25

2-26

273

133

2-27

2-28

325

165

2-29

2-30

377

9

190

2-31

2-32

426

7

215

350

150

10

150

4,1

2-33

2-34

478

242

2-35

2-36

530

8

266

2-37

2-38

630

316

400

230

230

7,2

2-39

2-40

720

362

450

350

360

12

2-41

2-42

820

9

412

2-43

2-44

920

10

462

355

15

2-45

2-46

1020

514

500

12

16

2-47

2-48

1220

11

614

550

350

18

2-49

2-50

1420

12

714

600

20,0

2-51

2-52

1620

14

814

650

14

25,0

2-53

2-54

1220

614

550

630

640

38,0

2-55

2-56

1420

714

600

730

750

49,0

2-57

2-58

1620

814

650

830

850

60,0

Пример условного обозначения накладки для трубопровода Дн ??? из углеродистой стали:

Накладка 2-41 ОСТ 34-10-733.

То же для трубопровода из коррозионностойкой стали:

Накладка 2-42 ОСТ 34-10-733.

4.1. Материал:

- для трубопроводов из углеродистой стали с температурой среды до 350 °С:

Лист  или Лист ;

- для трубопроводов с температурой среды свыше 350 °С:

Сталь 20К-11 по ГОСТ 5520 - для ТЭС,

Сталь 09Г2С или 16ГС по ГОСТ 19281 - для АЭС;

- для трубопроводов из коррозионностойкой стали:

Лист .

4.2. Предельные отклонения размеров: h14; .



ИНФОРМАЦИОННЫЕ ДАННЫЕ

УТВЕРЖДЕН ПРИКАЗОМ Министерства топлива и энергетики Российской Федерации от

ИСПОЛНИТЕЛИ

В.И. Есарев, В.В. Горбачев, О.В. Стрельников (руководитель темы), Н.В. Паутов, И.П. Горяинова

ВЗАМЕН ОСТ 34-42-733-85



ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение Нтд, на которые дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 1577-81

п. 3.1.; 4.1.

ГОСТ 7350-77

п. 3.1.; 4.1.

ГОСТ 14637-89

п. 4.1.

ГОСТ 19281-89

п. 4.1.

ГОСТ 19903-74

п. 3.1.; 4.1.
