ОТРАСЛЕВОЙ СТАНДАРТ

Блок подвески с плавником

Конструкция и размеры

ОСТ
34-10-731-93

Дата введения

1994.01.01.

1. Настоящий стандарт распространяется на подвески вертикальных трубопроводов ТЭС, АЭС с Дн 57 ¸ 630 мм и пылегазовоздухопроводов ТЭС с Дн или Ау = 325 ÷ 2020 мм.

2. Варианты приварки подвесок к коробам пылегазовоздухопроводов и выполнение монтажных приварок тяг подвесок приведены в приложении 2 рис. 1 и 6.

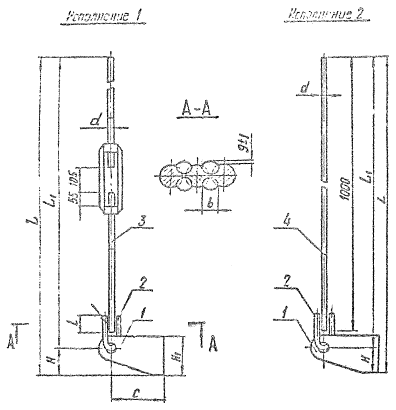

3. Конструкция и основные размеры, допускаемые нагрузки и материал деталей должны соответствовать указанным на чертеже и в табл. 1 и 2.

Таблица 1

Размеры в мм

Обозначение блока подвески с плавником

Допускаемая нагрузка на блок кН (кгс)

d

H

Н1

С

L1

L

L

b

g

Масса, кг

Исп. 1

Исп. 2

Исп. 1

Исп. 2

Исп. 1

Исп. 2

Исп. 1

Исп. 2

01

02

4,4 (450)

12

132

150

200

725

1025

860

1160

35

10

1

3

2

03

04

14,7 (1500)

16

225

250

250

735

1030

960

1255

45

12

7

6

05

06

23,5 (2400)

20

270

300

300

750

1040

1020

1310

50

14

12

11

Пример условного обозначения блока подвески с плавником и тягами резьбовыми диаметром d = 20 мм:

Блок подвески с плавником 05 ОСТ 34-10-731, то же с гладкой тягой диаметром d = 20 мм:

Блок подвески с плавником 06 ОСТ 34-10-731.

3.1. Остальные технические требования по ТУ 34-42-10380 и по ОСТ 34-10-723.

Таблица 2

Обозначение блока подвески с плавником

Поз. 1

Плавник

1 шт.

Поз. 2

Ушко

1 шт.

Поз. 3

Тяги резьбовые с муфтой

1 шт.

Поз. 4

Тяга гладкая

1 шт.

Обозначение по

Исп. 1

Исп. 2

1-ОСТ 34-10-734

1-ОСТ 34-10-729

ОСТ 34-10-739

2-ОСТ 34-10-729

01



1-01

1-01

01

2-05



02

03



1-02

1-02

02

2-35



04

05



1-03

1-03

03

2-65



06



ИНФОРМАЦИОННЫЕ ДАННЫЕ

УТВЕРЖДЕН ПРИКАЗОМ Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.

ИСПОЛНИТЕЛИ

В.И. Есарев, В.В. Горбачев, О.В. Стрельников (руководитель темы), Н.В. Паутов, И.П. Горяинова

ВЗАМЕН ОСТ 34-42-731-85



ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 34-42-10380-83

п. 3.1.

ОСТ 34-10-723-93

п. 3.1.

ТУ 34-10-729-93

Таблица 2

ОСТ 34-10-734-93

Таблица 2

ОСТ 34-10-739-93

Таблица 2
