ГЛАВНОЕ УПРАВЛЕНИЕ ГЕОДЕЗИИ И КАРТОГРАФИИ
ПРИ СОВЕТЕ МИНИСТРОВ СССР

ГЕОДЕЗИЧЕСКИЕ, КАРТОГРАФИЧЕСКИЕ ИНСТРУКЦИИ,
НОРМЫ И ПРАВИЛА



РУКОВОДЯЩИЙ ТЕХНИЧЕСКИЙ
МАТЕРИАЛ
ПО СОЗДАНИЮ УЧЕБНЫХ ФИЗИЧЕСКИХ КАРТ
СОЮЗНЫХ РЕСПУБЛИК, АВТОНОМНЫХ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК, КРАЕВ,
ОБЛАСТЕЙ СССР СО СВЕДЕНИЯМИ
ПО КРАЕВЕДЕНИЮ



ГКИНП-14-132-80







Обязателен для всех предприятий, учреждений
и организаций системы ГУГК

Утвержден главным управлением геодезии
и картографии при Совете Министров СССР

1980 г.

МОСКВА ЦНИИГАиК 1980



Руководящий технический материал (РТМ) предназначен для картографических фабрик, предприятий, организаций системы ГУГК, выполняющих работы по созданию учебных физических карт союзных республик, автономных советских социалистических республик, краев, областей СССР.

РТМ определяет требования к содержанию карт и к выполнению всего комплекса работ по их созданию. Даны условные знаки.

Установленными в РТМ требованиями необходимо руководствоваться:

при редактировании, составлении, оформлении и подготовки карт к изданию, до выпуска в свет включительно, а также при подготовке карт к очередному переизданию с имеющихся диапозитивов.

РТМ разработан Производственным картосоставительским объединением «Картография» Главного управления геодезии и картографии при Совете Министров СССР.

РТМ составил старший редактор Н.М. Терехов.

Утвержден и введен в действие с 1 января 1981 г. приказом ГУГК от 29 мая 1980 г. № 236п.

1. ОБЩИЕ ПОЛОЖЕНИЯ

Назначение карт и основные требования к ним

Учебные физические карты союзных и автономных республик, краев и областей СССР со сведениями по краеведению предназначаются для средних школ при изучении общего курса физической географии СССР и темы «Своя область», а также для широкого круга читателей, интересующихся природой, хозяйством и занимающихся краеведением своей области.

1.1. Карты должны удовлетворять следующим основным требованиям:

- достоверно отображать современное состояние местности, её характерные особенности;

- быть наглядной, удобочитаемой;

- содержать физико-географические и краеведческие объекты, имеющиеся в учебниках и учебных программах;

- содержать необходимые данные для изучения общего курса физической географии СССР и темы «Своя область».

1.2. Требования к отбору содержания учебной физической карты республики, края или области устанавливаются данным «Руководящим техническим материалом» (РТМ).

1.3. Вся серия учебных карт составляется и оформляется в единых условных знаках, характер содержания, принципы отбора основных элементов должны быть общими.

1.4. Нагрузка объектами географической основы дается на всей территории карты с одинаковой подробностью, исключение составляют административные границы районов, которые на сопредельной территории не показываются.

1.5. При составлении карт следует учитывать объекты географической основы и краеведения, упоминаемые в учебных программах и учебниках, издаваемых на соответствующие области.

1.6. При составлении учебных карт необходимо использовать новейшие материалы, так карты - последних 2 - 3 лет издания, а литературные материалы - не старше 5-летней давности.

1.7. Макеты специального содержания и краеведческий текст должны быть согласованы в отделах народного образования или министерствах просвещения и иметь соответствующие заключения.

1.8. На картах помещаются дополнительно карты-врезки (геологическая, климатическая, почвенная, растительности или охраны и преобразования природы), а также краткий историко-краеведческий текст.

1.9. Карты-врезки почвенная или растительности, по предложению соответствующих отделов народного образования или министерств просвещения республик, могут быть заменены комплексной картой «Природные зоны» или картой «Охрана и преобразование природы».

1.10. При составлении и подготовке карт-врезок, к изданию использовать условные знаки и шрифты, разработанные для данной серии карт (см. приложение 6).

1.11. Зарамочное оформление, внешняя рамка и рамки между картами-врезками должны быть едиными и выполняться по образцу оформления для физических карт со сведениями по краеведению и «Временной инструкции по оформлению выходных сведений на картографической продукции», утвержденной начальником ГУГК 29 мая 1979 г.

1.12. Фоновая раскраска рельефа по ступеням высот в целях единообразия выполняется в принятой для данной серии карт шкале высот и глубин, что позволит проводить сравнение форм рельефа аналогичных районов.

1.13. Карты издаются на одном печатном листе. Исключение могут составлять карты, охватывающие крупные по площади территории республик, краев, которые могут быть изданы на двух листах.

1.14. Карты печатаются на ролевой картографической бумаге следующих стандартных размеров: 60 см, 62 см, 72 см, 84 см, 93 см.

2. КОМПОНОВКА, МАСШТАБЫ, ПРОЕКЦИИ И КАРТОГРАФИЧЕСКАЯ СЕТКА

2.1. При разработке макета компоновки карты картографируемую территорию необходимо располагать так, чтобы она относительно свободно размещалась внутри рамок, т.е. необходимо следить, чтобы всегда оставалась небольшая часть сопредельной территории (3 - 5 см), которая в методических целях важна для установления взаимосвязи и улучшает ориентирование показываемой на карте территории республики, края или области.

2.2. Как исключение на одном печатном листе допускается размещение двух небольших по размерам, смежных областей, но при условии свободного размещения как картографируемой территории, так и дополнительных карт-врезок и текста.

2.3. При разработке компоновки карты следует исходить из стандартных размеров картографической бумаги с тем, чтобы не допускать при печати больших отходов.

2.4. При выборе масштаба карты следует учитывать:

а) размер и конфигурацию картографируемой территории;

б) степень хозяйственного освоения;

в) рельеф картографируемого района;

г) возможность более свободного размещения объектов содержания карты, обеспечивающих их восприятие на расстоянии.

2.5. При учете вышеизложенных условий для карт данной серии приняты масштабы в пределах от 1:400000 до 1:2500000.

В наиболее крупных масштабах должны издаваться, как правило, карты на территорию Европейской части СССР.

2.6. Учебные физические карты со сведениями по краеведению составляются в конической равнопромежуточной проекции, в которой составлена карта СССР масштаба 1:2500000, издания 1976 г.

На картах между внутренней и внешней рамками подписываются название проекции - «Коническая равнопромежуточная картографическая проекция».

2.7. Частота картографической сетки меридианов и параллелей устанавливается для карт:

а) масштабов 1:400000 - 1:1000000 через 1°;

б) масштабов 1:1500000 - 1:2500000 через 2°.

2.8. При необходимости допускается сгущение картографической сетки графическим способом.

Более частая сетка необходима учащимся для дополнения карт недостающими объектами краеведения, выявленными в процессе изучения темы, в походах, а также для построения профилей, графиков, решения географических задач.

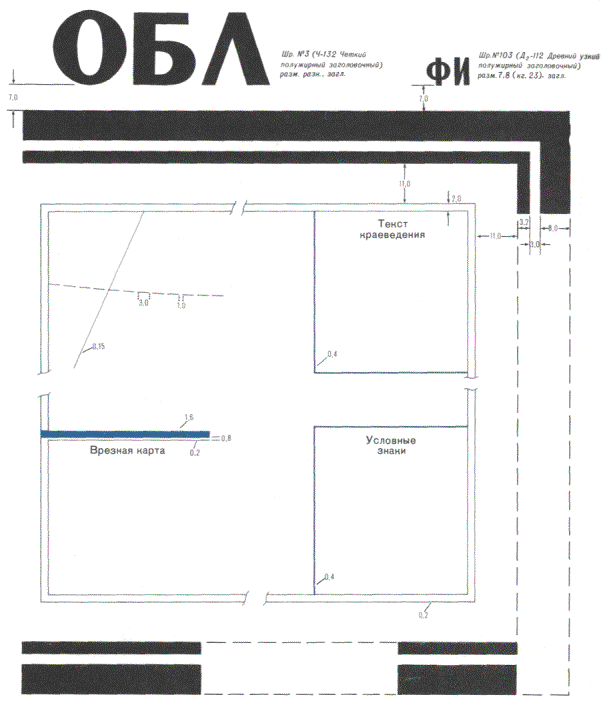

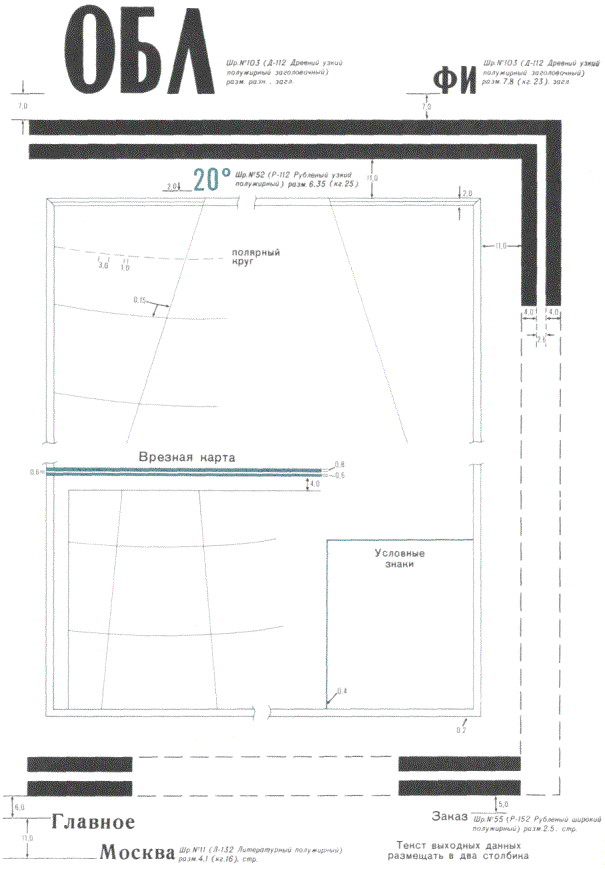

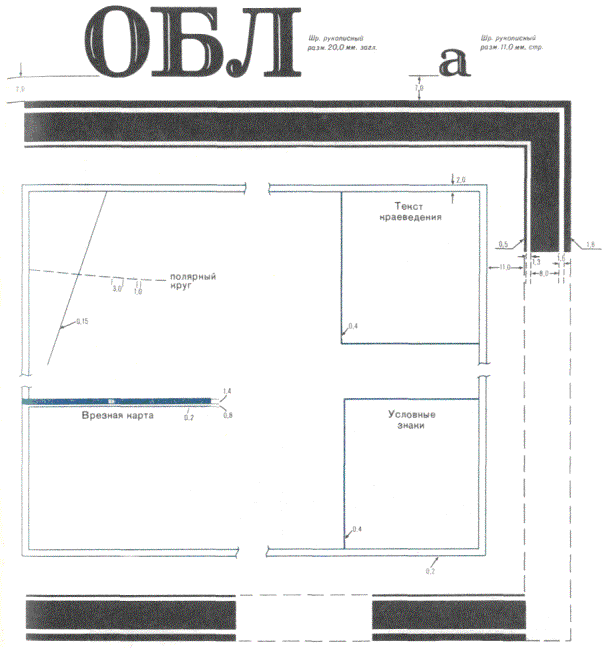

2.9. Внутренняя рамка проводится в две линии с разбивкой на 15-ти минутные деления.

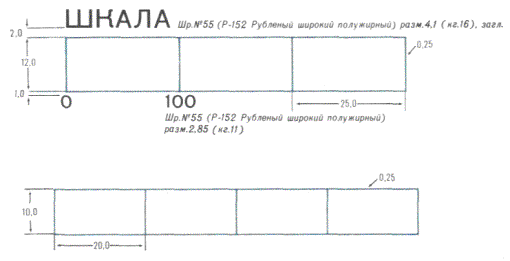

На картах обязательно указываются численный, именованный и линейный масштабы.

3. РЕДАКТИРОВАНИЕ КАРТЫ

Редактирование - наиболее ответственный вид работы, который должен обеспечивать высокое качество издаваемых карт, наиболее полно учитывать требования средней школы, предъявляемые к их содержанию и оформлению.

Редактирование осуществляется на всех этапах создания карты. Оно включает:

а) редакционно-подготовительные работы;

б) руководство и контроль в процессе составления, оформления и подготовки карты к изданию;

в) просмотр и утверждение составительских и издательских оригиналов, штриховой и красочной проб, сигнального экземпляра карты.

3.1. Редакционно-подготовительные работы

3.1.1. Редактирование выполняется на основе требований настоящих руководящих технических материалов, что позволит обеспечить единство содержания и оформления издаваемой серии карт.

3.1.2. К редакционно-подготовительным работам относятся:

а) сбор и изучение картографических и литературных материалов последних лет издания;

б) изучение картографируемой территории с целью выявления её особенностей, а также определения основного содержания будущей карты;

в) определение набора карт-врезок;

г) разработка макета компоновки, который утверждается старшим редактором отдела (цеха), главным (старшим) редактором, начальником технической редакции фабрики (технологическим отделом ПКО «Картография»);

д) определение масштабов основной карты и карт-врезок, размера карты по внутренним и внешним углам и формата картографической бумаги;

е) написание редакционного плана, разработка технологии составления, оформления и подготовки карты к изданию, которые утверждаются главным (старшим) редактором, главным инженером фабрики, НРКП и ПКО «Картография»;

ж) изготовление макетов специального содержания карты, карт-врезок;

з) рецензирование макетов специального содержания в министерствах просвещения союзных автономных республик, отделах народного образования краев, областей;

и) утверждение редакционного плана, макетов специального содержания и историко-краеведческого текста в контрольной редакции ПКО «Картография».

3.1.3. Редакционно-подготовительные работы выполняются картографическими предприятиями с привлечением в республике, области, крае местных научных учреждений для разработки специального содержания основной карты, карт-врезок, историко-краеведческого текста и составления легенды по рекомендации министерств просвещения республик, отделов народного образования краев, областей.

3.1.4. Редакционный план должен содержать четкие, конкретные указания составителю по использованию рекомендуемых материалов в процессе работы над картой.

К редакционному плану должны быть приложены отредактированные легенды карты и карт-врезок и краткий историко-краеведческий текст.

3.1.5. Все изменения и дополнения в редакционный план после утверждения могут быть внесены только с разрешения лиц, утвердивших его, причем изменения оформляются соответствующими подписями с указанием даты.

3.2. Редакционное руководство составлением карты

3.2.1. В процессе составления карты редактор осуществляет:

а) руководство работой составителя и корректора;

б) проверку правильности отбора и обобщения элементов содержания карты;

в) оценку новых материалов с целью их использования в составлении карты;

г) просмотр замечаний корректора перед их исправлением;

д) руководство изготовлением макетов нагрузки, ретуши географической основы.

3.2.2. Редактор просматривает законченный составлением и подписанный корректором составительский оригинал и формуляр карты и подписывает их.

3.3. Редактирование в процессе изготовления издательских оригиналов и подготовка их к изданию

3.3.1. В процессе изготовления издательских оригиналов и подготовки карты к изданию редактор осуществляет:

а) контроль за соблюдением утвержденной технологии при вычерчивании издательских оригиналов;

б) проверку правильности выбора размеров условных знаков, шрифтов согласно утвержденным условным знакам для данной серии карт;

в) просматривает замечания корректора перед их исправлением.

3.3.2. Редактор просматривает законченные издательские оригиналы (после подписания корректором) и подписывает их.

3.3.3. Редактор дает руководящие указания по изготовлению оригиналов отмывки рельефа, красочных оригиналов, необходимых для изготовления красочных проб, которые просматривает и подписывает.

3.3.4. Редактор просматривает и подписывает штриховую пробу с замечаниями корректора перед исправлением издательских оригиналов.

3.3.5. Редактор просматривает исправленные издательские оригиналы и подписывает их перед сдачей на изготовление красочной пробы.

3.3.6. Редактор просматривает красочную пробу с замечаниями корректора и технического редактора; подписывает сводный оттиск и оттиски красочной пробы для утверждения.

3.3.7. Редактор разбирает замечания, данные на красочную пробу, ГУГК, контрольной редакцией ПКО «Картография», Главлита и после согласования передает оттиски в техническую редакцию для исправления.

4. СОСТАВЛЕНИЕ КАРТЫ

В качестве основного материала составления географической основы карты используется карта СССР масштаба 1:2500000, издания 1976 г. В дальнейшем эта карта упоминается как «Карта СССР».

С соответствующих листов «Карты СССР» получают фотопутем в масштабе составляемой карты голубые копии на ватмане, наклеенном на жесткую основу.

По макету компоновки на голубой копии отбивают внутренние и внешние углы рамок, вычерчивают картографическую сетку, при необходимости производят графически её сгущение до чистоты, указанной в редакционном плане.

По голубым копиям производится составление карты в следующей последовательности: гидрография, населенные пункты, границы, пути сообщения, рельеф суши и моря, почвенно-растительный покров (болота, солончаки, пески), специальное содержание.

Объекты географической основы, отсутствующие на «Карте СССР», но требующиеся по содержанию, наносятся по картам более крупных масштабов или по административным картам соответствующих территорий. Дополнительные объекты содержания составляются с точностью не превышающей точность «Карты СССР».

4.1. Гидрография

4.1.1. Береговая линия морей, озер, водохранилищ составляется с передачей характерных типов берегов и их очертаний с учетом масштаба составляемой карты.

Если существенные детали для характеристики береговой линии, например, длинные, но узкие мысы, полуострова, косы, по ширине не выражаются в масштабе, то их следует показывать одной линией.

4.12. Утолщение береговой линии производить в сторону суши.

4.13. Острова, выражающиеся в масштабе карты контуром, наносятся все, а выражающиеся точками - только в местах скопления их или подчеркивающие характер берега, а также отдельно расположенные острова.

4.1.4. Реки показываются длиной не менее 5 - 6 см в масштабе карты. Реки меньшей длины могут быть нанесены в маловодных и горных районах, а также связанные со специальным содержанием или в тех случаях, когда на них расположены областные или крупные промышленные центры, или по ним проходят границы.

Реки, упоминаемые в учебниках физической географии СССР и «Своей области», а также показанные в учебно-краеведческих атласах, наносятся все.

4.1.5. При изображении рек необходимо следить за правильным их утолщением от истока до устья. Утолщение реки проводится от истока до середины реки, а далее к устью увеличение толщины должно быть незначительным. Следует учитывать характерные особенности горных и равнинных рек, Реки горных областей, например, имеют более прямолинейный характер течений, с резкими изгибами в местах тектонических разломов. Однако, надо избегать изображения рек палкообразными линиями, угловатыми прямолинейными отрезками или искусственно придавать извилистость рекам, нарочито оживляя их.

4.1.6. Соотношение толщин рек в устье устанавливается по списку «Категории толщин рек СССР» (см. приложение 1).

4.1.7. Истоки рек, отбор которых по «Карте СССР» вызывает затруднения, следует определять по дежурной карте СССР масштаба 1:1000000.

4.1.8. На реках длиннее 20 см в масштабе карты даются по «Карте СССР» отметки урезов воды.

В случае отсутствия на «Карте СССР» урезов воды, разрешается их нанесение по дежурной карте СССР масштаба 1:1000000, до 2-х урезов на реке.

4.1.9. Особым условным знаком выделяются пересыхающие реки и сухие русла рек, показанные на «Карте СССР».

4.1.10. Подписываются реки, имеющие протяженность 10 см и более.

Реки меньших размеров подписываются в тех случаях, когда на них расположены столицы республик, центры краев, областей и районов, или пункты, связанные с историческими или другими важными событиями.

4.1.11. Наносятся озера, упоминаемые в учебниках физической географии СССР и области, в географическом атласе СССР для 7 кл. и в учебно-краеведческом атласе данной области (края). Наносятся озера, выражающиеся в масштабе карты площадью 10 кв. мм и больше, имеющиеся на «Карте СССР». Озера меньшей площади показываются по рекомендации методистов области (края). Все озера на карте подписываются.

4.1.12. В местах с большим скоплением мелких озер, как например, Нижнеколымский озерный край, для его характеристики, наносятся озера не выражающиеся в масштабе карты, для чего допускается некоторое увеличение их размеров.

4.1.13. На карте необходимо подчеркивать бессточный или сточный характер крупных озер.

4.1.14. По составу воды озера подразделяются на пресные и соленые (в том числе и горько-соленые).

4.1.15. На карте показываются водопады, пороги, если о них говорится в учебниках по краеведению республик, краев, областей.

4.2. Населенные пункты

4.2.1. Населенные пункты на карте изображаются пунсонами разного рисунка и размера в зависимости от числа жителей в них согласно прилагаемым условным знакам, в следующей шкале:

более 3000000 жителей

от 1000000 до 3000000 жителей

от 500000 до 1000000 жителей

от 100000 до 500000 жителей

от 50000 до 100000 жителей

Менее 50000 жителей

4.2.2. Число жителей в городах и поселках городского типа определяется по последним данным ЦСУ СССР, а в населенных пунктах сельского типа - по данным последней переписи населения.

4.2.3. Если к самой крупной градации населенных пунктов, показываемой на карте, относится только один город, разрешается в легенде карты давать более точное число жителей в нем. Например, в г. Туле указывать не «от 500000 до 1000000 жителей», а «более 500000 жителей».

4.2.4. По административному признаку населенные пункты подразделяются на столицы: союзных республик, АССР; центры: краев, областей, автономных областей, автономных округов, которые на карте выделяются заливкой пунсона красным цветом с пояснением в легенде «Центры областей (краев) выделены красным цветом».

Кроме перечисленных населенных пунктов наносятся пункты, упоминаемые в учебниках и показанные на физической и туристской картах, учебно-краеведческих атласов, изданных на картографируемую территорию, а также населенные пункты, расположенные на пересечении путей сообщения, порты, пристани и пункты, связанные со специальным содержанием карты.

4.2.5. При составлении населенных пунктов не обходимо сохранять их взаимное положение относительно гидрографии:

а) если населенный пункт расположен на одной реке, то пунсон не должен касаться близко протекающей другой реки; в таких случаях его следует смещать так, чтобы можно было четко определить его положение относительно рек;

б) при расположении населенного пункта на небольшом расстоянии от реки или береговой линии, необходимо сохранить это положение на карте. Для этого пунсон следует отодвинуть от береговой линии или от реки на расстояние, которое позволяет правильно определить его истинное положение относительно этих элементов;

в) при расположении населенного пункта на берегу моря, озера или реки необходимо совмещать окружность пунсона с береговой линией;

г) если населенные пункты расположены на двух берегах реки или в излучине реки, а также при слиянии двух рек - положение пунсона относительно их должно быть сохранено.

4.2.6. Требования, предъявляемые к положению пунсонов населенных пунктов относительно гидрографии, распространяются и по отношению картографической сетки, границ и путей сообщения.

4.2.7. Населенные пункты, отсутствующие на «Карте СССР», но необходимые по содержанию составляемой карты, наносятся по административной карте, изданной на данную территорию или по картам крупных масштабов по ситуации, с обязательным перечислением их в формуляре

4.3. Пути сообщения

4.3.1. На карте показываются железные и безрельсовые дороги, внутренние водные пути, железнодорожные паромы, судоходные каналы, морские порты.

4.3.2. По возможности показываются все действующие железные дороги, железнодорожные паромы, судоходные каналы, имеющиеся на «Карте СССР». Исключение составляют районы с густой сетью дорог (например, Донбасс). В таких случаях проводится отбор дорог.

4.3.3. Железные дороги наносятся без подразделения по числу путей и ширине колеи.

4.3.4. Все конечные пункты железных дорог обозначаются условным знаком населенного пункта и подписываются. Железнодорожные станции особым знаком не выделяются.

4.3.5. Из железных дорог, пересекающих государственную границу, показываются только те, по которым СССР осуществляет сообщение с пограничными государствами (см. приложение 3).

4.3.6. Из безрельсовых дорог показываются дороги общесоюзного и республиканского значения. В отдельных случаях могут быть нанесены дороги областного значения или прочие, если это требуется специальным содержанием карты, как например, дороги по которым совершаются экскурсии учащихся.

4.3.7. Безрельсовые дороги обозначаются одним условным знаком и наносятся по «Карте СССР», «Атласу автомобильных дорог СССР» или административной карте данной территории последнего года издания.

4.3.8. Отбор безрельсовых дорог производится с таким расчетом, чтобы центр республики, области был связан с центрами районов и экскурсионными объектами.

4.3.9. Из безрельсовых дорог, пересекающих государственную границу, показываются только те, по которым СССР осуществляет сообщение с пограничными государствами (см. Приложение 4).

4.3.10. В горных районах показываются перевалы, через которые проходят безрельсовые дороги, отбор их производится по «Карте СССР».

4.3.11. При изображении путей сообщений учитывать их правильное положение по отношению к картографической сетке, гидрографии, формам рельефа. Особое внимание следует уделять подходам путей сообщения к населенным пунктам.

4.3.12. Судоходные каналы на карты наносятся по «Карте СССР» условным знаком, принятым для данной серии. Названия их подписываются обязательно.

4.3.13. На реках показываются судоходство, которое осуществляется в течение навигации, пристани. Отбор производится по схеме водных путей СССР, м-ба 1:5000000, издания 1978 г.

4.4. Политико-административные границы

4.4.1. На картах показываются государственная граница СССР и границы иностранных государств, полярных владений СССР, союзных республик СССР, автономных республик, краев и областей, автономных областей, автономных округов, административных районов в том случае, если позволяет масштаб карты.

4.4.2. Политико-административные границы различаются между собой рисунком условного знака, принятым для карты этой серии.

4.4.3. Границы наносятся с особой тщательностью, с сохранением всех подробностей, выражающихся в масштабе карты. В отдельных случаях для уточнений используется дежурная карта м-ба 1:1000000, если на данную территорию изданная административная карта имеет давность более трех лет. Не допускается прохождение границ через пунсоны или их разрыв около пунсона. Принадлежность населенного пункта к той или иной республике, области и т.д. должна быть четко показана.

4.4.4. Границы, идущие по рекам, проводятся по одному берегу реки отдельными звеньями, но так, чтобы границы на всем протяжении ясно прослеживались. Границы, проходящие через небольшие участки рек, проводятся сплошь. По озерам границы составляются в соответствии с административной картой картографируемой республики, края, области.

4.4.5. Государственные границы СССР на картах составляются по «Карте СССР», которые затем по оттискам штриховой пробы проверяются в Центральном картгеофонде ГУГК.

4.4.6. Правильность нанесения границ республик, краев, областей и районов проверяется в соответствующих территориальных инспекциях Госгеонадзора ГУГК.

4.4.7. В издании по штриховому знаку границ составляемой области, республики во внешнюю сторону дается двойной кант отмывки общей шириной в 6 см красного или фиолетового (на картах с показом горных территорий) цвета.

4.5. Рельеф

4.5.1. Изображение рельефа на картах должно быть наглядное, давать правильное представление о его основных формах, абсолютных и относительных высотах, протяжении хребтов, размерах площадей, занимаемых низменностями, горами, а также позволять учащимся производить построение гипсометрических профилей.

4.5.2. Для наглядного воспроизведения рельефа применяется гипсометрический способ изображения, в сочетании с послойной окраской по ступеням высот и сплошной отмывкой рельефа. Дополнительно рельеф характеризуется надписями отметок высот, урезов вод, перевалов и орографическими названиями. Горизонтали в печати не подписываются.

4.5.3. Сплошная отмывка применяется для выявления глубоко-расчлененных равнин, возвышенностей, холмистого рельефа, имеющих относительно небольшие амплитуды колебания высот, которые не могут быть выявлены только послойной окраской по ступеням высот.

4.5.4. Типичные формы рельефа следует передавать рисунком горизонталей, которые должны подчеркивать асимметрию речных долин и междуречий, крутые склоны гор.

4.5.5. Долины изображать сравнительно широким и более округлым замыканием горизонталей по рекам.

4.5.6. При обобщении небольших по площади высокогорных участков рельефа отдельные вершины следует объединять, чтобы четче читалась верхняя ступень.

4.5.7. Выбор шкалы сечения рельефа зависит от характера поверхности картографируемой территории. Для низменных районов (до 200 м) горизонтали проводятся через 50 м, для плоскогорных районов и плато (до 1000 м) - через 100 м, в горных районах - через 200, 300, 500 м.

4.5.8. В отдельных случаях для выделения характерных форм рельефа в процессе редакционной подготовки конкретных карт района картографирования могут допускаться изменения принятой шкалы сечения.

4.5.9. При разработке фоновой раскраски по ступеням высот следует придерживаться следующих цветов:

а) территория района, имеющая высоты ниже 0 м окрашивается в холодный зеленый цвет;

б) до 200 м - в зеленые тона различной интенсивности;

в) до 500 м - светло-зеленые тона со слабым оттенком желто-оранжевого (как переход - от равнинных к горным территориям);

г) свыше 500 м - в оранжево-коричневых тонах с возрастающей интенсивностью раскраски.

4.5.10. Высотные отметки отбираются в первую очередь по списку, разработанному специально для учебных карт (приложение 2), а дополнительные по дежурной карте СССР масштаба 1:2500000 или по картам крупных масштабов, если это требуется по содержанию карты.

4.5.11. Отметки, имеющиеся в списке, не подлежат исправлению по дежурным материалам ОСКС ПКО «Картография». Они являются стабильными для учебных карт на ряд лет.

4.5.12. Частота высотных отметок (включая урезы воды) не должна превышать двух на кв. дм.

4:5.13. Рельеф дна моря показывается изобатами в шкале 50 - 100 - 200 - 500 - 1000 - 1500 - 2000 - 3000 и далее через 1000 м.

4.5.14. Рельеф морского дна дополнительно характеризуется отметками максимальных глубин, которые отбираются по материалу составления рельефа, по списку глубин, составленному в институте Океанологии АН СССР для учебных карт или по складным картам океанов (см. приложение 2).

4.5.15. Орографические надписи на суше и море даются по «Карте СССР», учебно-краеведческим атласам, учебным физическим картам отдельных регионов СССР и складным картам океанов, а также по справочным картам и атласам океанов (например, по атласу Тихого океана).

4.5.16. Фоновая раскраска морей производится по принципу «чем глубже, тем темнее» в голубых и голубовато-синих тонах, при этом следовать правилу: до изобаты 200 м - границы шельфа - окраска должна быть слабая, до изобаты 2000 м - нижняя граница континентального склона - сильнее, а после 2000 м - ложе океана - наиболее интенсивная.

4.5.17. Рельеф суши и моря составляется по «Карте СССР» с привлечением в необходимых случаях карт крупного масштаба, складных справочных карт океанов.

4.6. Прочие объекты

4.6.1. Из объектов почвенно-растительного покрова по «Карте СССР» наносятся болота, солончаки, пески без оконтуривания. Болота как и пески показываются без разделения их по видам. Минимальная площадь картографируемого объекта должна быть не менее 100 кв. мм.

4.6.2. Из других объектов нагрузки на карте показываются вулканы, уступы, ледники, пещеры, заповедники, заказники, границы многолетней мерзлоты, плавучих льдов, морские течения, если они упоминаются в учебниках физической географии СССР для 7-го класса, «Своя область» или даны на «Карте СССР».

4.7. Полезные ископаемые

4.7.1. Показываются месторождения полезных ископаемых, имеющие общесоюзное, республиканское и областное значение которые даны на учебных картах СССР и крупных физико-географических районов или упоминаются в учебниках «Своя область».

4.7.2. Знаки полезных ископаемых даются двумя размерами по значимости месторождений в соответствии с данными территориальных геологических управлений МГ СССР.

4.7.3. В легендах карт знаки полезных ископаемых следует располагать в порядке, принятом в таблице условных знаков, разработанных для данной серии карт.

4.7.4. Списки месторождений полезных ископаемых на картографируемую территорию должны утверждаться территориальными геологическими управлениями Министерства геологии СССР.

5. ИСТОРИКО-КРАЕВЕДЧЕСКИЙ ТЕКСТ

5.1. Сведения по краеведению способствуют более глубокому изучению учащимися темы «Своя область», позволяют разностороннее рассматривать родной край с историко-краеведческих позиций, прививают подрастающей молодежи чувство гордости и любви к родному краю.

5.2. К историко-краеведческому тексту учащиеся обращаются в течение двух лет (7 - 8 классы) при изучении темы «Своя область» на уроках физической или экономической географии СССР.

5.3. Текст должен быть краток, лаконичен и доступен для понимания учащимися. Он должен также пояснять условные знаки, относящиеся к объектам краеведения, особенно комплексным, к крупным населенным пунктам или пунктам, связанным с большим историческим прошлым.

5.4. Изложение текста следует начинать с элементов краеведения, относящихся к современной характеристике населенного пункта как административного промышленного и культурного центра.

Далее отмечаются историко-революционные, военно-исторические события и памятники, жизнь и деятельность замечательных людей с указанием дат их жизни и деятельности.

На карте показываются и поясняются в тексте наиболее известные:

а) музеи;

б) археологические памятники (стоянки древнего человека, могильники, курганы; городища);

в) интересные объекты природы (геологические обнажения, пещеры, реликтовые деревья, рощи, старинные парки, заповедники);

г) пункты, связанные с развитием художественных промыслов;

д) архитектурные памятники, построенные до XIX века включительно, а из памятников более поздних - особо выдающиеся в архитектурном отношении;

е) значительные объекты сельского хозяйства и промышленности;

ж) детские туристские базы.

5.5. Историко-краеведческий текст может быть разработан редактором карты при участии методистов, учителей, краеведов. В дальнейшем он согласовывается в соответствующих министерствах просвещения республик или отделах народного образования края или области.

5.6. Текст, подготовленный краеведами, методистами по рекомендации министерств просвещения или отделов народного образования, редактором тщательно редактируется и увязывается с содержанием карты. Отработанный текст посылается на согласование в соответствующие министерства просвещения или отделы народного образования.

5.7. Текст в обоих случаях обязательно проходят литературную обработку.

5.8. При работе над текстом используются:

а) учебник по краеведению «Своя область»;

б) учебно-краеведческий атлас данной территории;

в) туристская карта-схема на картографируемую территорию;

г) литература по физической, экономической географии и истории, в том числе местных издательств;

д) энциклопедии, справочные издания Советской Энциклопедии;

е) материалы краеведческих и других музеев.

5.9. В первую очередь на картах показываются объекты краеведения, упоминаемые в учебниках «Своя область».

5.10. Необходимо обращать внимание на тщательное компактное размещение объектов краеведения у пунсонов населенных пунктов, но так, чтобы они не мешали чтению других объектов (рек, озер, путей сообщения и т.д.).

5.11. В тех случаях, когда у населенного пункта размещается более трех объектов, рекомендуется применять общий знак под названием «многочисленные достопримечательности», а перечень их выносить в историко-краеведческий текст данного пункта.

5.12. После учета всех замечаний текст дорабатывается редактором карты, просматривается главным (старшим) редактором и направляется на утверждение в контрольную редакцию ПКО «Картография».

6. КАРТЫ-ВРЕЗКИ

Для более полного и разностороннего освещения вопросов, связанных с темой «Своя область», на сопредельной территории в пределах общей рамки учебной физической карты со сведениями по краеведению помещают 4 карты-врезки, рекомендуемых соответствующими министерствами просвещения республик или отделами народного образования, согласно данному списку:

геологическая карта;

климатическая карта;

почвенная карта;

карта растительности;

карта охраны и преобразования природы.

Карты-врезки даются в компоновке основной карты.

Масштабы их должны быть кратными по отношению к масштабу основной карты, но с уменьшением против него не более, чем в пять раз.

Картографическая сетка проводится через 2° по меридианам и параллелям.

Географическая основа всех карт-врезок должна быть согласована между собой и основной картой, для чего составляется типовая основа.

Из элементов географической основы на картах-врезках показываются: береговая линия морей, озер, реки, границы СССР, союзных республик, областей и районов (при условии, что они даны на основной карте), населенные пункты - центры областей, районов и пункты, связанные со специальным содержанием.

Географическую основу всех карт-врезок следует составлять один раз по голубой копии, полученной с основной карты.

Болота, пески, солончаки, показанные на основной карте, необходимо согласовывать с почвенно-растительными элементами на соответствующих картах-врезках, учитывая разницу масштабов. Проводить между собой согласование карт почв и растительности.

Карты-врезки должны быть согласованы с текстом учебника своей области, соответствующими картами учебно-краеведческого атласа.

Специальное содержание показывается в пределах границ области (края, республики) и должно быть предельно генерализовано. Минимально допустимая площадь контура специального содержания - 5 кв. мм (воспринимается учащимися стоя у доски).

Название карты-врезки и численный масштаб помещаются под северной рамкой на сопредельной территории, а в южной части врезки название учреждения или фамилия консультанта, разрабатывавших специальное содержание.

6.1. Геологическая карта

6.1.1. На карте показывается геологическое строение картографируемой территории в геохронологической последовательности по эрам (кайнозойская, мезозойская, палеозойская, протерозойская, архейская), системам (периодам) (четвертичная, неогеновая, полеогеновая, меловая, юрская, триасовая, пермская, каменноугольная, девонская, силурийская, ордовикская, кембрийская) и отделам (верхний, средний, нижний).

6.1.2. В отдельных случаях, когда территория области расположена на платформе, могут быть выделены ярусы и показаны выходы кристаллического фундамента.

6.1.3. Площади распространения пород показываются качественным фоном и специальными буквенными обозначениями - индексами, принятыми для геологических карт.

6.1.4. В тексте легенды карты дается основной литологический состав отложений, составляющих конкретную систему, отдел.

6.1.5. Для разработки специального содержания макета геологической карты используются:

Геологические карты СССР масштабов 1:1000000 и 1:2500000 издания Министерства геологии СССР;

Геологические карты в учебно-краеведческих атласах областей;

Геологическая карта СССР (учебная) масштаба 1:5000000;

Учебники краеведения «Своя область»;

Тектоническая карта Европы масштаба 1:2500000 на 16 листах для составления изогипс поверхности кристаллического фундамента;

Тектоническая карта СССР (учебная) масштаба - 1:5000000.

6.1.6. Карта-врезка вместе с основной картой на стадии красочного макета просматривается в соответствующих министерствах просвещения или отделах народного образования.

6.2. Климатическая карта

6.2.1. На карте показывается годовое количество осадков качественным фоном в шкале, разработанной для конкретной картографируемой территории, позволяющей дать наиболее полное представление о распределении осадков.

6.2.2. Характеристика температуры воздуха на уровне земной поверхности или океана дается изотермами самого холодного месяца в году - января и самого теплого - июля, с интервалами в 0,5 - 1,0 °С.

6.2.3. Показываются преобладающие направления ветра в январе и июле.

6.2.4. Для некоторых населенных пунктов приводятся абсолютные максимальные и минимальные температуры воздуха, когда-либо наблюдавшиеся в них.

6.2.5. Для центра области и некоторых интересных в климатическом отношении населенных пунктов, как правило, приводятся розы ветров на январь и июль, которые помогают определить повторяемость определенного направления ветра в процентах от общего числа наблюдений в месяц.

6.2.6. Карты, в рамки которых включаются большие пространства морей, должны показывать зимнюю или летнюю границу плавучих льдов.

6.2.7. Для разработки макета специального содержания климатической карты и ее составления используются материалы:

агроклиматический справочник области;

карта из соответствующего учебно-краеведческого атласа;

учебник краеведения «Своя область»;

материалы Геофизической обсерватории им. Воейкова.

6.2.8. Макет специального содержания карты рецензируется в Геофизической обсерватории им. Воейкова или других учреждениях, изучающих климат области (края).

6.3. Почвенная карта

6.3.1. Карта должна показывать распространение зональных типов и подтипов почв. Выделяются почвы равнин, пойм рек, горных территорий. В легенде следует принять названия типов и подтипов почв в классификации, разработанной Почвенным институтом им. В.В. Докучаева, утвержденной Министерством сельского хозяйств СССР.

6.3.2. На картах показываются южная границ распространения многолетней мерзлоты, на морях - зимняя или летняя граница плавучих льдов, ледников (если эти элементы характерны для данной территории).

6.3.3. Основным материалом составления почвенной карты служит макет специального содержания, который разрабатывается Почвенным институтом им. Докучаева или другим ведомством, или отдельными специалистами. Дополнительно используются для согласования:

почвенная карта СССР масштаба 1:1000000;

почвенная карта из учебно-краеведческого атласа;

учебник по краеведению «Своя область»;

почвенные карты на «Нечерноземье» и район БАМ;

карта растительности данной области (края).

6.4. Карта растительности

6.4.1. Карта должна показывать типичную для картографируемого района растительность - лесов, лесостепей, степей, болот, речных долин, полупустынь, пустынь, сельскохозяйственные земли и вторичные леса на месте первоначальной коренной растительности. Особым знаком показать отдельные виды характерных растений, как например, дуба, граба и других.

6.4.2. На картах растительности и почв необходимо проводить согласование контуров растительности и почв, имеющих непосредственную взаимозависимость.

6.4.3. Согласование следует проводить на стадии макетов специального содержания.

6.4.4. Основным материалом составления карты растительности служит: макет специального содержания карты, разработанной в Ботаническом институте им. Комарова АН СССР.

Дополнительно используются для согласования:

учебно-краеведческий атлас области;

карты растительности, составленные для Нечерноземья и района БАМ;

учебник по краеведению «Своя область»;

почвенная карта данной области (края).

6.5. Карта охраны и преобразования природы

6.5.1. Карта ставит своей задачей показать на картографируемой территории основные мероприятия, которые связаны с охраной и преобразованием природы.

6.5.2. На карте показываются: лесопосадки по берегам рек, оврагам - для борьбы с эрозией; посадки лесозащитных полос - для борьбы с суховеями, задержания снега в засушливых районах, рекультивация почв, посадки леса в местах вырубки его, районы борьбы с загрязнением воздуха, охраны существующих и создание новых водоемов, заповедники и заказники с указанием их названий, интересные отдельные деревья, взятые под охрану и другие объекты, связанные с охраной природы или её преобразованием.

6.5.3. Карта составляется по местным материалам и утверждается на местах в отделах охраны природы управлений сельского хозяйства края, области.

7. ЛЕГЕНДА КАРТЫ

7.1. В легенде основной карты поясняются условные знаки всех элементов её содержания, в принятой для данной серии карт последовательности:

а) населенные пункты (численность, типы поселений, административное деление), границы, пути сообщения, прочие знаки (характеристика рек, озер, болота, отметки высот, глубин);

б) полезные ископаемые;

в) условные знаки, объясняющие элементы содержания по краеведению;

г) шкала высот, глубин в метрах;

д) численный, именованный и линейный масштабы.

7.2. В легендах карт-врезок даются пояснения элементов специального содержания в последовательности, принятой для каждой группы тематических карт, издающихся на территории СССР.

8. ТРАНСКРИПЦИЯ ГЕОГРАФИЧЕСКИХ НАЗВАНИЙ

8.1. Транскрипция географических названий проверяется по материалам дежурных карт ОСКС ПКО «Картография» и административным картам областей, республик последних трех лет издания.

8.2. Названия, отсутствующие на перечисленных материалах транскрибируются в Отделе географических названий ЦНИИГАиК.

9. ВНЕСЕНИЕ ИЗМЕНЕНИЙ НА КАРТУ

9.1. Внесение изменений и дополнений в содержание карты должно быть закончено на стадии просмотра штриховой пробы и красочного оригинала.

Как исключение на красочной пробе могут проводиться исправления грубых ошибок, переименований населенных пунктов, названий административных единиц, значительные изменения границ, нанесение новых железных дорог большой протяженности.

9.2. Все изменения, вносимые на карту на разных стадиях прохождения её в производстве, должны записываться в формуляр карты с указанием замечаний, кем и когда они даны и подписываются редактором карты.

10. ФОРМУЛЯР

10.1. Формуляр является основным документом, в котором отражается процесс создания карты, отмечается качество составления оригинала. Формуляр ведется параллельно с составлением, оформлением и подготовкой карты к изданию.

10.2. Заполнение формуляра начинается с момента начала составления исполнителем. При этом отмечается на основании каких указаний редактора проводится составление карты, перечисляются используемые материалы для составления элементов географической основы и специального содержания. В формуляр вносятся все отклонения от редакционных планов и привлекаемые новые материалы.

10.3. Корректор проверяет правильность заполнения формуляра и проставляет оценки качества оригинала и составления.

10.4. Контроль за правильностью ведения формуляра осуществляет бригадир.

11. КОРРЕКТУРА

11.1. При корректуре карты руководствоваться: настоящим РТМ, редакционным планом, технологией составления и подготовки карт к изданию, условными знаками для данной серии карт.

11.2. Корректуре подлежат составительские издательские оригиналы, оттиски штриховой пробы, красочные оригиналы, макеты фоновой окраски, макеты ретуши, красочные пробы.

11.3. Составительские оригиналы тщательно корректируются по источникам составления. Проверяются все элементы содержания, показанные на карте.

11.4. Издательские оригиналы корректируются с целью соответствия их содержания составительским оригиналам, условным знакам и принятой технологии подготовки к изданию.

11.5. Просмотр штриховой пробы и красочной пробы имеет своим назначением установить полное их соответствие издательским и красочным оригиналам.

12. ТЕХНОЛОГИЯ СОСТАВЛЕНИЯ, ОФОРМЛЕНИЯ И ПОДГОТОВКИ КАРТЫ К ИЗДАНИЮ

12.1. Технология составления и подготовки карты к изданию определяет прохождение данной карты на различных стадиях производства - составление, оформление и подготовки к изданию, а также отмечает особенности отдельных технологических процессов.

12.2. Технология согласовывается с начальниками редакционного, составительско-оформительского, издательского и технологического отделов и утверждается главным инженером.

В качестве образца прилагаются два варианта технологии составления и подготовки к изданию карты Горьковской области в масштабе 1:600000 и карты Тульской и Рязанской областей в масштабе 1:500000 (см. приложение 5).

13. ПЕРЕИЗДАНИЕ КАРТЫ С ИМЕЮЩИХСЯ ДИАПОЗИТИВОВ

13.1. Учебные физические карты республик, краев и областей со сведениями по краеведению переиздаются в течение 5 лет с имеющихся диапозитивов с обязательным сохранением высокого качества печати тиража.

13.2. Переиздание карты возможно в том случае, если при очередном редакционном просмотре выявляется небольшое число замечаний, внесение которых позволит поддержать карту на уровне современности, но исправление их не ухудшит качество печати.

13.3. При переиздании обязательно подлежат исправлению:

а) замеченные ошибки в показе некоторых элементов карты;

б) крупные изменения границ, особенно связанные с объектами географической и математической основы;

в) перенесение центра края, области в другой населенный пункт;

г) переименование названий населенных пунктов или изменение названий других объектов на карте;

д) изменение численности в населенных пунктах от 100000 жителей и более;

е) согласование карты с вновь изданным учебно-краеведческим атласом на данную территорию.

13.4. Наносятся вновь открытые крупные месторождения полезных ископаемых, вновь построенные железные и безрельсовые дороги.

13.5. Историко-краеведческий текст проверяется по изданным картам, литературе и уточняется в необходимых случаях на местах (в музеях краеведения и других учреждениях).

14. ПРИЛОЖЕНИЯ

1. Списки категорий толщины рек СССР.

2. Списки высот и глубин.

3. Списки железных дорог, по которым осуществляется сообщение с пограничными государствами.

4. Списки автомобильных дорог, по которым осуществляется сообщение с пограничными государствами.

5. Технологии составления, оформления и подготовки к изданию учебных физических карт со сведениями по краеведению.

6. Условные знаки.

Приложение 1

СПИСКИ
категорий толщин рек СССР

№ категорий

Название реки

Средний годовой сток, м3/сек

Куда впадает

1

2

3

4

1

Енисей

19600

Карское море

Лена

16400

Море Лаптевых

Обь (с Иртышом)

12600

Карское море

Амур

125000

Татарский пролив

2

Волга



Каспийское море

Дунай



Черное море

Иртыш

5600

Обь

Алдан

5100

Лена

Колыма



Восточно-Сибирское море

Ангара

4000

Енисей

Печора

4060

Баренцево море

3

Кама

3800

Волга

Хатанга

3280

Море Лаптевых

Северная Двина (с Сухоной)

3560

Белое море

Нижняя Тунгуска

3600

Енисей

Пясина

2700

Карское море

Нева

2580

Финский залив

Олекма

1900

Лена

Днепр

1660

Черное море

Зея

1830

Амур

Оленек

1800

Море Лаптевых

Вилюй

1560

Лена

Витим



Лена

Аму-Дарья



Аральское море

Подкаменная Тунгуска

1670

Енисей

Уссури

1500

Амур

Ока



Волга

Вычегда

1100

Сев. Двина

Анадырь



Берингово море

Таз

1270

Карское море

Мая

1210

Алдану

Хета

1350

Хатанга

Томь

1200

Обь

Яна

1000

Море Лаптевых

Учур

1020

Алдан

Уса

1230

Печора

Индигирка

1800

Восточно-Сибирское море

Уяндина

1080

Индигирка

Белая

1000

Кама

4

Тобол

850

Иртыш

Чулым

790

Обь

Бурея

920

Амур

Аргунь



Амур

Камчатка



Тихий Океан

Дон

930

Азовское море

Вятка

900

Кама

Мезень

900

Белое море

Западная Двина

600

Балтийское море

Сыр-Дарья



Аральское море

Неман

707

Балтийское море

Кура

508

Каспийское море

Урал



Каспийское море

Северная Сосьва

815

Обь

Амгунь

550

Амур

Селемджа

640

Зея

Чуна



Бирюса

Онега

503

Белое море

Омолон



Колыма

Кеть

500

Обь

Тасеева (с Чуна, Уда)

740

Енисей

Кочечум

915

Нижняя Тунгуска

Курейка

785

Енисей

Анабар

800

Море Лаптевых

Чара

800

Олекма

Шилка (с Ингодой)

495

Амур

Шилка (с Ононом)

495

Амур

Свирь



Ладожское озеро

Селенга



Озеро Байкал

5

Ишим

130

Иртыш

Алазея (с Нельканом)

320

Восточно-Сибирское море

Васюган

265

Обь

Вах

460

Обь

Или



оз. Балхаш

Днестр

339

Черное море

Десна

350

Днепр

Ока

260

Ангара

Припять

430

Днепр

Кубань

226

Азовское море

Терек

390

Каспийское море

Чу



бессточное (Казах. ССР)

Теджен



бессточное (Туркм. ССР)

Сухона

463

Сев. Двина

Пинега

402

Сев. Двина

Аракс

210

Кура

Чусовая

216

Кама

Уфа

392

Белая

Тура

230

Тобол

Тавда

480

Тобол

Конда

380

Иртыш

Кан

273

Енисей

Уда (с Чуной)

300

Енисей

Маржа

400

Вилюй

Селеннях

200

Индигирка

Онон

173

Шилка

Амга

170

Алдан

Ия

160

Ангара

Илим

142

Ангара

Тым

175

Обь

Чумыш

143

Обь

Чарыш

165

Обь

Сылва

146

Кама

Хопер

160

Дон

Березина

140

Днепр

Сейм

107

Десна

Северский Донец

190

Дон

Кума

105

Каспийское море

Бытантай

140

Яна

Сосьва

111

Тавда

Южный Буг

102

Черное море

Прут

97

Черное море

Медведица

73

Дон

Псел

60

Днепр

Омь

58

Иртыш

Илек

54

Урал

Иня

70

Обь

Дема

50

Белая

Список составлен по материалам Гидрологического института Госкомгидромета СССР в ПКО «Картография» в 1969 г.

Приложение 2

СПИСКИ
высотных отметок для учебных карт на территорию СССР

Наименование высотных отметок

Высота в метрах

Горная высота

1

2

3

Агепста, гора

3256

Гагрский хр., Бол. Кавказ

Авачинская Сопка, влк.

2741

полуостров Камчатка

Аджара, гора

2908

Бол. Кавказ

Ай-Петри, гора

1234

Крымские горы

Аксоран, гора

1566

Казахский мелкосопочник

Алабель, пер.

3184

хр. Таласский Алатау (Киргизская ССР)

Арагац, гора

4090

Малый Кавказ (Армянская ССР)

Ащитау, гора

473

хр. Султан-Уиздаг (Средняя Азия)

Баджальский, хр.

2512

Хабаровский край

Базардюзю, гора

4466

Бол. Кавказ (Азербайджанская ССР)

Баргузинский, хр.

2840

Забайкалье

Бежаницкая возвышенность

338

Псковская обл.

Белуха, гора

4506

Катунский хр., Алтай

Бессарабская возв.

429

Молдавская ССР

Бесс аз, гора

2176

хр. Каратау (Чикментская обл.)

Бесшокы, гора

556

плато Мангышлак

Бештау, гора

1401

Сев. Кавказ

Большой Балхан, хр.

1881

Туркменская ССР

Большой Боктыбай, гора

657

Мугоджары, горы

Буреинский, хр.

2167

Хабаровский край

Бугульминско-Белебеевская возв.

418

Башкирская АССР

Валдайская возв.

343

Калининская обл., РСФСР

Варденис, гора

3522

Варденисский хр.

Верхнекамская возв.

337

Кировская обл., РСФСР

Верхний Зуб, гора

2178

хр. Тигиртиш, Кузнецкий Алатау

Видземская возв.

311

Латвийская ССР

Волыно-Подольская возв.

471

УССР

Вост. Чинк, гора

250

плато Устюрт

Вятский Увал

284

Кировская обл., РСФСР

Высокая, гора

1745

хр. Сихотэ-Алинь

Говерла, гора

2061

Восточные Карпаты

Гутан, гора

3648

Бол. Кавказ

Гямыш, гора

3724

Мурондаг, хр., Мал. Кавказ

Денежкин Камень, гора

1492

Сев. Урал

Дзержинская, гора

345

Белорусская гряда, Минская возвышенность

Дзышра, гора

2623

Бзыбский хр. (Грузинская ССР)

Диди-Абуме, гора

3301

Самсарский хр. (Грузинская ССР)

Диклосмта, гора

4285

Бол. Кавказ

Домбай-Ульган, гора

4046

Бол. Кавказ

Донецкий кряж, гора

367

УССР

Дилидаг, гора

3616

Карабахское нагорье

Донгузтау, гора

215

плато Устюрт

Дыхтау, гора

5204

Бол. Кавказ

Дюльтыдаг, гора.

4127

Дагестанская АССР

Енашимский Полкан, горы

1104

Енисейский кряж

Ергени, гора

221

Манычская гряда

Жямайтская, возвышенность

234

Литовская ССР

Жигули, горы

375

Поволжье

Ижорская возвышенность

168

Ленинградская обл.

Иремель, гора

1582

Южн. Урал

Исходная, гора

1158

Чукотский п-ов

Ичинская Сопка, влк.

3621

п-ов Камчатка

Ижерим, гора

1331

Сев. Урал

Казбек, гора

5033

Бол. Кавказ

Каменник, гора

321

Валдайская возв.

Капыджик, гора

3904

Зангезурский хр.

Карабаур, увал

292

плато Устюрт

Карагош, гора

2930

Зам. Саян

Карла Маркса, пик

6723

Шахдаринский хр., Памир

Карынжарык, гора

340

плато Устюрт

Качканар, гора

878

Средний Урал

Кёмюркёй, гора

2477

Талышский хр. (Азербайджанская ССР)

Клинско-Дмитровская гряда

285

Московская обл.

Клухорский, пер.

2782

Бол. Кавказ

Ключевская Сопка, влк.

4750

п-ов Камчатка

Коммунизма, пик

7495

Памир

Конжаковский Камень, гора

1569

Средний Урал

Константинов Камень, гора

492

Северный Урал

Корякская Сопка, влк.

3456

п-ов Камчатка

Крестовый, пер.

2379

Бол. Кавказ

Кроноцкая Сопка, влк.

3528

п-ов Камчатка

Курземская, возв.

184

Латвийская ССР

Лайла, гора

4008

Сванетский хр., Бол. Кавказ

Ледяная, гора

2562

хр. Укэлая, Корякский авт. окр.

Ленина, пик

7134

Заалайский хр., Памир

Лопатина, гора

1609

о. Сахалин

Меписцкаро, гора

2850

Месхетский хр., (Грузинская ССР)

Магнитная, гора

614

Южный Урал

Мамисонский, пер.

2819

Бол. Кавказ

Марухский, пер.

2746

Бол. Кавказ

Момский, хр.

2533

Якутская АССР

Мореиз, гора

467

Пай-Хой

Мунку-Сардык, гора

3491

Вост. Саян

Мус-Хая, гора

2959

хр. Сунтар-Хаята (Якутская АССР)

Народная, гора

1895

Сев. Урал

Общий Сырт

405

Оренбургская обл.

Оловгора, гора

344

Кряж Ветреный Пояс (Архангельская обл.)

Орулган, хр.

2389

Верхоянский хр.

Пайер, гора

1472

Сев. Урал

Победа, гора

3147

хр. Черского

Победы, пик

7439

Тянь-Шань

Приазовская, возвыш.

324

Запорожская обл.

Приднепровская, возв.

322

Винницкая обл.

Путорана, плато

1701

Среднесибирское плоскогорье

Пшиш, гора

3790

Бол. Кавказ (Карачаево-Черкесская А. О.)

Роман-Кош, гора

1545

Крымские горы

Сабля, гора

1497

Сев. Урал

Самерихле, гора

3562

Лечхумский хр. (Грузинская ССР)

Саранакан, гора

1578

Яблоновый хр.

Саарема, остров

50

Эстонская ССР

Севан, озеро

1900

Армянская ССР

Северные Увалы

293

Вологодская обл.

Силяпский, хр.

2703

хр. Черского

Синюха, гора

947

Кокчетавские горы

Скалистый Голец, гора

2467

Становое нагорье, Забайкалье

Смоленская возв.

319

Вяземская возв.

Среднерусская, возв.

293

Тульская обл.

Становой, хр.

2412

Якутская АССР

Стрижамент, гора

831

Ставропольский край

Сурамский, пер.

920

Большой Кавказ

Сур-Мунамяги, гора

318

Эстонская ССР

Талгар, пик

4973

хр. Заилийский Алатау (Казахская ССР)

Тардоки-Яни, гора

2077

Сихотэ-Алинь, хр.

Тастау, гора

2992

хр. Тарбагатай (Казахская ССР)

Тебулосмта, гора

4493

Бол. Кавказ

Тельпосиз, гора

1617

Сев. Урал

Топко, гора

1906

хр. Джугджур (Хабаровский край)

Тхаб, гора

905

Бол. Кавказ

Уилпата, гора

4649

Бол. Кавказ

Улутау, гора

1133

Казахский мелкосопочник

Уфимское плато

517

Башкирская АССР

Ушба, гора

4700

Бол. Кавказ

Фишт, гора

2867

Бол. Кавказ

Хан-Ула, гора

2370

хр. Хамар-Дабан (Иркутская обл.)

Хаятбаши, гора

2165

хр. Нуратау

Хвалынские, горы

370

Приволжская возвышенность (Саратовская область)

Чантальский, хр.

1843

Чукотское нагорье

Часначорр, гора

1191

Кольский п-ов

Чаткальский, хр.

4503

Средняя Азия

Чатырдаг, гора

1527

Крымские горы

Черского, гора

2572

Байкальский хребет

Четласский Камень, гора

471

к сев.-зап. от Тиманского кряжа

Чимтарга, гора

5489

Зеравшанский хр.

Чугущ, гора

3238

Бол. Кавказ

Шивелуч, влк.

3283

п-ов Камчатка

Шхара, гора

5068

Бол. Кавказ

Цикури, гора

3173

Эгрисский хр. (Грузинская ССР)

Эльбрус, гора

5642

Бол. Кавказ

Юкагирское плоскогорье

1185

Магаданская обл.

Юрма, гора

1002

Южн. Урал

Ямантау, гора

1640

Южн. Урал

Список составлен ОСКС и НБ для учебных карт, утвержденный в НИИШОТСО в 1976 г.

СПИСКИ
максимальных глубин океанов, морей, крупнейших заливов (по состоянию на 10 марта 1976 года)

№№ п/п

Наименование

Принятая глубина (м)

Координаты

Корабль, год измерения

Картографический источник

1

2

3

4

5

6

Желоба Тихого, Океана

1

Курило-Камчатский

9717

45°25′,0 с.ш.

152°45′,0 в.д.

«Витязь» (СССР 1966 г., 39 рейс)



Атлантический океан

1

Азовское море

13

46°08′ с.ш.

36°54′ в.д.



Советская МНК № 504 печати 1971 г.

2

Балтийское море

470

58°38′ с.ш.

18°14′ в.д.



Советская МНК № 1150 печати 1976 г.

3

Черное море

2210

43°17′ с.ш.

33°28′ в.д.



Советская МНК № 914 печати 1971 г.

4

Каспийское море

1025

38°57′ с.ш.

50°45′ в.д.

Советские гидрографические работы



Индийский океан



нет









Тихий океан

1

Берингово море

4097

53°45′ с.ш.

174°00′ в.д.



Америк. МНК № 68 печати 1971 г. (на карте 2240 саж.)

2

Охотское море

3521

47°58′ с.ш.

151°50′ в.д.

Промер НИС «Витязь» СССР 8 рейс 1951 г.



3

Японское море

3699

41°20′ с.ш.

137°42′ в.д.

Промер НИС «Витязь» (СССР) 5 рейс 1960 г.



Северный Ледовитый океан

1

Баренцево море

600

73°32′ с.ш.

22°38′ в.д.



Советская МНК № 947 печати 1976 г.

2

Белое море

350

66°28′ с.ш.

34°09′ в.д.

Советские гидрографические работы



3

Восточно-Сибирское море

358

75°31′ с.ш.

177°15′ в.д.

Советские гидрографические работы



4

Карское море

600

80°26′ с.ш.

71°18′ н.д.

Советские гидрографические работы



5

Лаптевых, море

3385

79°35′ с.ш.

124°40′ в.д.

Советские гидрографические работы



6

Чукотское море

1256

75°40′ с.ш.

178°36′ з.д.

Советские гидрографические работы



Составлен по материалам ОСКС и НБ. По состоянию на 10/III-1976 г.

Приложение 3

СПИСКИ
железных дорог, по которым осуществляется сообщение с пограничными государствами

№№ п/п

Государство

Общее направление

Вид сообщения

Наименование ж.д. станции СССР

Наименование ж.д. станции за рубежом

1

2

3

4

5

1

Финляндия

Ленинград - Хельсинки



а) Лужайка

Вайниккала

пасс.

б) Лужайка

Вайниккала

груз.

Ленинград - Иматра



Светлогорск

Иматранкоски

груз.

Ленинград - Петрозаводск - Йоэнсу



Вяртсиля

Ниирала

груз.

2

Польша

Ленинград - Варшава



Гродно

Кузница Бялостоцка

пасс.

Москва - Варшава



Брест, центр.

Тересполь

пасс.

Львов - Варшава



Мостиска II

Пшемысль

пасс.

Калининград - Гданьск



Мамоново

Бранево

груз.

Рига - Варшава



Железнодорожный

Скандава

груз.

Вильнюс - Варшава



Лососна

Кузница Бялостоцка

груз.

Минск - Варшава



Берестовица

Зубки Бялостоцки

груз.

Минск - Варшава



Свислочь

Семянувка

груз.

Брест - Белосток



Высоко-Литовск

Черемха

груз.

Москва - Варшава



а) Брест (центр.)

Малашевичи

груз.

б) Брест (северный)

Малашевичи

груз.

Киев - Варшава



Ягодин

Дорохуск

груз.

Львов - Краков



Мостиска II

Медына груз.

груз-

Львов - Краков



Рава Русская

Верхрата

груз.

Львов - Краков



Нижанковице

Пшемысль Баканьчице

груз.

3

Чехословакия

Москва - Прага



Чоп

Чиерна над Тиссоу

пасс.

Москва - Будапешт



Ужгород

Вельке Капушани

пасс.

4

Венгрия

Москва - Будапешт



Чоп

Захонь

пасс.

5

Румыния

Ивано-Франковск - Клуж



Берлебаш

Валя-Вишзудуй

пасс.

Ивано-Франковск - Бухарест



Вадул-Сирет

Вишкани

груз.

Ужгород - Бухарест



а) Дьяково

Сату-Маре

груз.

б) Тересна

Сигед

груз.

Кишинев - Галац



Рени

Галац

пасс.

Москва - Бухарест



Унгены

Яссы

пасс.

Кишинев - Галац



Прут

Фелчиу

груз.

6

Турция

Ленинакан - Каре



Ахурян

Докукан

пасс.

7

Иран

Москва - Ереван - Тегеран



Джульфа

Джульфа Иранская

пасс.







8

Афганистан

Кушка

Тургунди

груз.

9

Монголия

Улан-Удэ - Улан-Батор



Наушки

Сухэ-Батор

пасс.

Чита-Борзя - Чайбалсан



Соловьевск

Эрээнцав

пасс.

10

Китай

Москва - Чита - Пекин



а) Забайкальск

Манчжурия

пасс.

б) Гродеково

Суйфынхэ

груз.

11

Корея (КНДР)

Хасан

Туманган

груз.

Список составлен ОСКС НРКЧ по материалам:

1. Советско-Финляндское прямое железнодорожное сообщение (Соглашение о Сов.-Финлянд. прямом железнодор. сообщении. МПС СССР, 1972 г.).

2. Соглашение между СССР и Польшей о пограничном железнодорожном сообщении Соглашение между МПС СССР и Польшей о пограничном железнодорожном сообщении МПС СССР, 1973 г.

3. Советско-Чехословацкое пограничное соглашение, МПС «Транспорт», 1969 и т.п. со всеми пограничными государствами.

4. Тарифное руководство № 4. Тарифные расстояния между станциями участков и транзита по железным дорогам МПС, 1975 г.

Приложение 4

СПИСКИ
автодорог, по которым осуществляются перевозки автомобильным транспортом с пограничными государствами

Государство

Направление автодорог

1. Польша

Брест - Варшава

2. Чехословакия

Киев - Ужгород - Прага

3. Венгрия

Чоп - Будапешт

4. Румыния

Черновцы - Парубное - Сирет

Кишинев - Леушены - Бухарест

5. Финляндия

Торфяновка - Хельсинки

6. Монголия

Бийск - Ташанта - Цаган - Hyp

Култук - Монды - Ханг (оз. Хубсугул)

7. Иран

Астра - Пехлеви - Тегеран

Список составлен ОСКС ПКО по следующим материалам:

1. Утвержденный Главным управлением «Совтрансавто» в июне 1979 г. «Список основных маршрутов движения, по которым осуществляются перевозки грузов советским автомобильным транспортом в международном сообщении».

2. Схема «Автомобильные дороги Европы», Главного управления международных автомобильных сообщений «Совтрансавто», 1975.

Образец

Приложение 5

ТЕХНОЛОГИЯ
составления, оформления и подготовки к изданию учебной физической карты «Горьковская область» с элементами краеведения масштаба 1:600 тыс.

Образец

Размер карты по внутренним рамкам: 80,00×71,80.

Размер карты по рисунку 89,00×76,00

Формат бумаги 84,00×96 см.

Размер врезок по внутренним рамкам 17,6×19,0.

Карта составляется на одном листе на двух оригиналах:

а) контуров, б) подписей (на хостафане) в соответствии с утвержденным макетом компоновки и редакционным планом. В основу составления берется карта СССР м-ба 1:2,5 млн., изд. в 1976 г.

1. С карты СССР м-ба 1:2,5 млн., лист 5 получить голубую копию на ватмане (жесткая основа) в м-бе 1:600 тыс.

2. Согласно макету компоновки построить рамки карты, врезок и произвести составление географической основы.

3. После составления и корректуры элементов географической основы оригинал сфотографировать: а) в натуру, б) с уменьшением до масштаба 1:2,400 млн. и получить голубые копии на жестком ватмане для:

- составления экономической карты Горьковской области;

- составления географической основы врезок.

4. После составления и корректуры основы врезок получить с оригинала 3 аргентотипные копии для составления специального содержания.

5. Произвести досоставление элементов краеведения на основной карте и спецсодержания на врезках.

6. Изготовить оригинал надписей на хостафане. Откорректированные, просмотренные редактором и исправленные оригиналы передаются в оформление.

ОФОРМЛЕНИЕ

7. С составительских оригиналов контура + надписей получить четыре голубых копии на пластике (по числу штриховых красок в печати), одну голубую копию на ватмане (жесткой основе) для оригинала сплошной отмывки рельефа и 5 совмещенных оттисков на картбумаге (основу - синим, надписи - черным) для утверждения в ТИГГН и Геологическом управлении.

8. Оформление производится черчением на пластике на 4-х оригиналах: синяя, черная, красная, коричневая.

9. Изготовить оригинал сплошной отмывки рельефа, красочные оригиналы карт-врезок.

10. Законченные оформлением оригиналы корректируются. После корректуры с оригиналов получают штриховую пробу в 4 краски (синяя, красная, черная, коричневая) в количестве:

а) 10 совмещенных оттисков на картбумаге;

б) 2 совмещенных оттиска на ватмане для изготовления красочного оригинала врезок и специального содержания (ЭХО);

в) 1 оттиск на полуватмане с оригинала синей краски для макета вод и границ (синим цветом);

г) 1 оттиск на полуватмане с 3-х оригиналов (синего, черного и коричневого цветов) для макета фоновой окраски суши.

11. В издание передаются:

а) 4 издательских оригинала на пластике;

б) оригинал сплошной отмывки рельефа;

в) макет вод и границ;

г) красочный оригинал спецсодержания основной карты и врезок;

д) макет фоновой окраски суши.

ВЕДОМОСТЬ

распределения элементов содержания карты по краскам

1. Оригинал синей краски:

артографическая сетка и её оцифровка, внутренние рамки карты (для условных знаков и текста), внешняя и внутренняя рамки врезок, береговая линия, гидрография, пунсоны населенных пунктов, административные границы, гидрографические подписи, болота, урезы воды изотермы января на врезках и их подписи, минимальные температуры января, преобладающее направление ветра в январе, роза ветров в январе для Горького, шашки в легенде, контур квартала г. Горького, гр-ца оледенения на Геологической карте, длины дуг параллелей в км.

2. Оригинал черной краски:

внешняя рамка карты, зарамочное оформление, заголовок, масштаб, железные и безрельсовые дороги, знаки полезных ископаемых, отметки высот, орографические надписи, административные надписи, надписи населенных пунктов, краеведческих объектов, знаки краеведения, текст условных знаков и краеведческих объектов, штриховка на карте растительности, оцифровка фоновых контуров, механический состав на «Почвенной карте».

3. Оригинал красной краски:

- даты основания городов, историко-революционные памятники, границы заповедников, изотермы июля и их надписи, максимальные температуры июля, роза ветров для Горького в июле, стрелки направления ветра в июле, изогипсы и их подписи на «Геологической карте».

4. Оригинал коричневой краски:

- горизонтали, контуры ареалов на «Геологической», «Почвенной» картах и «Карте растительности».

ТЕХНОЛОГИЯ
составления, оформления и подготовки к изданию карты «Тульская и Рязанская области», учебная физическая со сведениями по краеведению м-ба 1:500000

Карта составляется в уменьшенном в 2 раза масштабе на одном листе, на 2-х оригиналах (контура + надписей).

Размер карты по внутренним рамкам для составления 38,0×52,5 см.

Размер карты по рисунку для составления 43,0×54,5 см.

Формат бумаги для печати 93×116.

1. Сфотографировать черный оттиск с листа № 5 карты СССР м-ба 1:2,5 млн., изд. 1976 г. с увеличением до м-ба 1:1000000.

Получить негатив.

2. С негатива (п. 1) изготовить голубую копию на жестком ватмане, расположив рисунок согласно макету компоновки.

3. На голубой копии (п. 2) составить географическую основу (гидрографию, населенные пункты, границы) по редакционному плану и условным знакам, откорректировать его.

4. С откорректированного составительского оригинала (п. 3) получить голубую копию на ж/ватмане с уменьшением до м-ба 1:2000000, для составления географической основы карт-врезок и провести составление.

5. На составительском оригинале географической основы (п. 3) провести дальнейшее составление объектов специального содержания.

6. Составительский оригинал (п. 5) корректируется и затем с него получить аргентотипную копию на ж/ватмане в размерах издания; проводится досоставление легенды и текста по краеведению.

7. С откорректированного составительского оригинала географической основы для карт-врезок (п. 4.) получить 3 аргентотипные копии на жесткой основе для составления врезок.

8. На аргентотипных копиях для карт-врезок (п. 7) составить специальное содержание каждой карты, заголовки, масштабы легенды. Откорректировать их, затем вмонтировать в составительский оригинал (п. 6) по макету компоновки.

9. Изготовить на пластике общий составительский оригинал подписей.

10. Провести редакционный просмотр оригиналов перед сдачей в оформление.

В оформление передаются:

а) Составительский оригинал географической основы + спецсодержания (аргентотипная копия);

б) Оригинал подписей.

11. Оформление проводится на 5 оригинала черчением на пластике в масштабе издания (синей, черной, красной, коричневой красок и оригинал сплошной отмывки рельефа). Для этого составительский оригинал фотографируется в масштабе издания и изготовляют 4 голубые копии на пластике и одну голубую копию на жестком ватмане для оригинала сплошной отмывки рельефа.

Кроме того, перед оформлением, изготовить для утверждения и работы редактора 8 совмещенных оттисков - основа - синим, шрифт - черным.

Оформление проводится в условных знаках для учебных физических карт со сведениями по краеведению.

12. Изготовить оригинал сплошной отмывки рельефа основной карты и красочные оригиналы основной карты и карт-врезок.

13. Изготовить штриховую пробу в м-бе 1:500000 в размерах карты по внутренним рамкам 76,0×105,0 см в 4 краски в цветах издания (синяя, красная, коричневая, черная краски) в количестве 10 экз. на картбумаге, из них 2 экз.- с отмывкой рельефа; 2 экз. на ватмане для красочного оригинала основной карты и карт-врезок (он же макет вод и границ); 1 экз. на полуватмане, совмещенный с 3-х оригиналов (синий, черный, коричневой красок) для макета фоновой окраски суши основной карты.

14. Законченные и откорректированные оригиналы передаются на изготовление штриховой пробы.

На красочную пробу передаются:

а) Издательские оригиналы на пластике:

- синей краски;

- черной краски;

- коричневой краски;

- красной краски;

б) Оригинал сплошной отмывки рельефа;

в) Красочный оригинал (он же макет вод, границ);

г) Макет фоновой окраски суши основной карты.

15. Красочную пробу печатать в м-бе 1:500000 в размерах карты по внутренним рамкам 76,0×105,0 см. Красс. проба печатается в 10 красок.

ВЕДОМОСТЬ
распределения элементов содержания карты по оригиналам и краскам для учебной физической карты со сведениями по краеведению «Тульская и Рязанская области» м-ба 1:500000

№№ п/п

Название элементов

Название оригинала

Цвета в издании

1

Пунсоны населенных пунктов, гидрография и её подписи, озера, болота, границы, отметки урезов вод, внутренняя рамка, картографическая сетка, её оцифровка, шашки в легенде, шкала высот, изотермы января, преобладающее направление ветра в январе, роза ветров в январе, минимальная температура воздуха в январе.

контура

синяя

2

Железные дороги, безрельсовые дороги, отметки высот и их надписи, знаки полезных ископаемых, знаки достопримечательностей (кроме знака: места, связанные с революционным движением). Орографические надписи, надписи населенных пунктов и административных единиц; текст сведений по краеведению, текст легенд, заголовок и надписи к шкале высот, линейный и численный масштабы, заголовок карты и карт-врезок, внешняя рамка, зарамочное оформление.

подписей

черная

3

Границы заповедников и заказников, даты основания населенных пунктов, места событий, связанных с революционным движением, изотермы июля, максимальная температура воздуха, преобладающее направление ветра в июле, роза ветров в июле.

спецсодержание

красная

4

Горизонтали, контура спецсодержания и их надписи на картах-врезках.

спецсодержание

коричневая

Приложение 6

УСЛОВНЫЕ ЗНАКИ
ДЛЯ СЕРИИ УЧЕБНЫХ ФИЗИЧЕСКИХ КАРТ РЕСПУБЛИК, КРАЕВ И ОБЛАСТЕЙ СССР СО СВЕДЕНИЯМИ ПО КРАЕВЕДЕНИЮ

ГИДРОГРАФИЯ

Береговая линия морей, крупных озер

Реки судоходные

Береговая линия пересыхающих озер

Береговая линия водохранилищ

Реки с постоянным течением, водопады, пороги

Реки пересыхающие

Сухие русла рек (вади)

Каналы судоходные

Каналы мелиоративные

Примечания: 1) Озера пресные окрашиваются голубым цветом (сетка).

2) Озера соленые - фиолетовым.

3) Водохранилища - заливкой голубого цвета.

4) Судоходные каналы не закрашиваются.

НАСЕЛЕННЫЕ ПУНКТЫ

а) По числу жителей

более 3000000 жителей

от 1000000 до 3000000 жителей

от 500000 до 1000000 жителей

от 100000 до 500000 жителей

от 50000 до 100000 жителей

менее 50000 жителей

Удаленные части города

Примечание. Столицы республик, центры краев, областей, автономных областей и автономных округов выделяются красным цветом

б) По типу поселений

Столицы республик, центры областей, краев

Города республиканского, областного подчинения

Города районного подчинения

Поселки городского типа

Населенные пункты сельского типа

Удаленные части города

ГРАНИЦЫ

государственные

полярных владений СССР

союзных республик

АССР, краев, областей

автономных областей

автономных округов

районов

заповедников

заказников

Примечание. Во внешнюю сторону от штрихового знака границы картографируемой территории республики, края, области в печати дается цветной кант отмывки в два слоя шириной, считая от знака границы: первый кант - 3 мм, второй - 7 мм.

ПУТИ СООБЩЕНИЯ

Железные дороги

Железнодорожные паромы

Безрельсовые дороги

а) Пристани,

б) Морские порты

РЕЛЬЕФ

Горизонтали

Изобаты

Высотные точки

Вулканы

Перевалы

Уступы

ПРОЧИЕ ОБЪЕКТЫ

Болота

Солончаки

Пески

Материковый лед, ледники

Зимняя граница плавучих льдов

Летняя граница плавучих льдов

Граница многолетней мерзлоты

Морские течения теплые

Морские течения холодные

ПОЛЕЗНЫЕ ИСКОПАЕМЫЕ

1. ТОПЛИВНО-ЭНЕРГЕТИЧЕСКИЕ

I вар.             II вар.



Каменный уголь

Бурый уголь

Горючие сланцы

Торф

Нефть

Горючие газы

Районы залегания

Угля

Нефти и горючего газа

Торфа, горючих сланцев

2. МЕТАЛЛИЧЕСКИЕ

Черные и легирующие металлы

I вар.             II вар.



Железные руды

Марганцевые руды

Хромитовые руды

Ванадиевые руды

Титановые руды

Никелевые руды

Вольфрамовые руды

Молибденовые руды

Цветные и благородные металлы

I вар.             II вар.



Алюминиевые руды

Медные руды

Полиметаллические руды

Оловянные руды

Сурьмяные руды

Ртутные руды

Золото

Платина

3. НЕМЕТАЛЛИЧЕСКИЕ

Горнорудное сырье

I вар.             II вар.



Асбест

Графит

Корунд

Озокерит

Слюда

Тальк

Горнохимическое сырье

I вар.             II вар.



Апатиты

Фосфориты

Бораты

Барит

Мышьяковые руды

Сера

Пирит (серный колчедан)

Сода

Наличные соли

Поваренная соль

Глауберова соль

Флюорит (плавиковый шпат)

Доломит

Магнезит

Строительные материалы

I вар.             II вар.



Асфальт (битум)

Гипс

Известняк

Мел

Мергель

Мрамор

Пемза

Пегматит

Кварцит

Андезит

Туфы

Пески (стекольные или формовочные)

Пески строительные

Песчаник (сцементированный песок с глиной, известью или другими)

Гравий, песчано-гравийный материал

Гранит

Строительный камень

Глины бентонитовые, огнеупорные

Кирпично-черепичное сырье

Каолин (глины)

Глины керамические

Цементное сырье

Минеральные краски

Диатомит

Базальт

Драгоценные камни

Алмазы

Полудрагоценные и поделочные камни

ИСТОЧНИКИ

Источники минеральных вод

Примечания. 1. Названия групп и подгрупп полезных ископаемых в легенде карты не даются.

2. Порядок расположения условных знаков в легенде карты должен соответствовать их расположению в настоящей таблице.

3. В издании знаки полезных ископаемых печатаются черным цветом.

4. На картах м-бов 1:400000 - 1:600000 использовать знаки I-ого варианта; м-бов мельче 1:600000 - знаки II-ого варианта.

ОБЪЕКТЫ КРАЕВЕДЧЕСКОЙ НАГРУЗКИ

Даты основания городов или первое упоминание в исторических документах

Многочисленные достопримечательности

Места жизни и деятельности В.И. Ленина

Историко-революционные памятники, связанные с революционными событиями

Памятники, связанные с событиями Великой Отечественной войны, гражданской войны. Братские могилы

Места, связанные с именами замечательных людей

Места и даты исторических событий. Военно-исторические памятники

Музеи

Архитектурные памятники

Археологические памятники

Места распространения народных промыслов (кружевоплетение, новроткачество, резьба по дереву и др.)

Интересные объекты природы (Л - ландшафтные, Г - геологические)

Пещеры

Останцы, скалы

Парки, дендрарии, ботанические сады, отдельные вековые деревья

Детские туристские базы

Экскурсионные объекты

Сельскохозяйственные

Промышленные

Рыбхозы

Места приземления космонавтов

Сторожевые линии, засеки

Маршруты туристских походов

НАДПИСИ

Океаны, моря

Заливы, проливы, озера (крупные)

Реки, водопады, каналы, озера (прочие)

Отметки глубин

Архипелаги, крупные острова и полуострова

Острова (мелкие), отдельные группы

Мысы

Названия государств, союзных республик

Названия АССР, краев, областей, автономных областей, автономных, округов

Названия хребтов, возвышенностей, низменностей и подводного рельефа

Названия отдельных вершин, вулканов, перевалов и подводного рельефа

Отметки высот над уровнем моря, урезы вод

Названия историко-географических областей

Названия пустынь, песков, солончаков, степей, урочищ

Названия заповедников, заказников, пояснений к отдельным знакам краеведения

Названия морских течений

Названия принадлежности территорий

Заголовки в легенде нарты, текста краеведения

Подзаголовки в легенде карты и названия населенных пунктов в тексте краеведения

Текст легенды, текст краеведения, названия полярного круга, к востоку от Гринвича

Текст выходных данных карты

Название марки

Оцифровка картографической сетки

Масштаб, шкала высот и глубин в метрах

Текст и оцифровка линейного масштаба

Оцифровка шкалы высот и глубин

Названия каменноугольных и нефтегазовых бассейнов

Масштабы

Шкала глубин и высот

ОБРАЗЦЫ ОФОРМЛЕНИЯ РАМОК, ЗАГОЛОВКА КАРТ

Условные знаки для карт-врезок

ГИДРОГРАФИЯ

Береговая линия морей, озер, водохранилищ

Реки с постоянным течением

Реки пересыхающие

Сухие русла рек (вади)

Каналы судоходные

НАСЕЛЕННЫЕ ПУНКТЫ

Столицы республик, центры краев и областей

Прочие населенные пункты

ГРАНИЦЫ

Государственные

Полярных владений СССР

Союзных республик

Краев, областей, АССР

Автономных областей

Автономных округов

Районов

ГЕОЛОГИЧЕСКАЯ КАРТА

Изогипсы поверхности кристаллического фундамента в метрах

Линии предполагаемых тектонических разрывов

Границы оледенения

Надвиги, сбросы

Разломы

Вулкан

КЛИМАТИЧЕСКАЯ КАРТА

Изотермы и надписи температур воздуха

Направление ветра

Абсолютный минимум температуры воздуха

Абсолютный максимум температуры воздуха

Повторяемость направлений ветра

январь - синий цвет

июль - красный цвет

ПОЧВЕННАЯ КАРТА

Механический состав почв

Глинистые и тяжелосуглинистые

Средне- и легкосуглинистые

Супесчаные и песчаные

Глинистые и супесчаные

Суглинистые и щебенчатые

Щебенчатые (каменисто-щебенчатые)

Песчаные

Супесчаные

Глинистые

Суглинистые

Почвообразующие породы

на известняках

на песчаниках и глинистых сланцах

на кристаллических породах

на валунных суглинках

Солончаки

Солонцы

Солоди

Смываемые почвы на крутых склонах

Каменистые россыпи

Болота

Выходы кристаллических пород

Районы с интенсивной эрозией почв

Лугово-черноземные

Лугово-каштановые

КАРТА РАСТИТЕЛЬНОСТИ

Лесные полезащитные полосы

Мелкие по площади дубравы, боры

Примеси древесных пород в других типах лесов

березы

сосны

дуба

осины

клена

ясеня

липы

ели

Заповедные степи

Заповедные леса

Насаждения фруктовых деревьев

Парки и парковая растительность

КАРТА ОХРАНЫ ОКРУЖАЮЩЕЙ ПРИРОДНОЙ СРЕДЫ

Лесопарковая защитная зона вокруг городов

Школьные лесничества, зеленые патрули

Голубые патрули рек, озер

Леса, не подлежащие промышленному использованию

Районы, требующие противоэрозионных мероприятий, снегозадержания, мелиорации

Районы, нуждающиеся в рекультивации на карьерах, торфоразработках и т.д.

Лесозащитные полосы, водоохранные леса

Охраняемые вековые деревья

Места охраняемых редких животных, птиц

Границы заповедников

Границы заказников

Примечание. Для показа на картах-врезках представителей животного мира следует использовать знаки из общих условных знаков учебно-краеведческих атласов.

НАДПИСИ

I вариант

II вариант

Заголовок врезки

Цифры индексов на картах

Текст легенды

Заголовки в легендах

Подзаголовки

Надписи на картах

Масштаб численный

Оцифровка картографической сетки

Примечание. Для надписей других названий (морей, рек, озер, островов и т.д.) использовать шрифты, принятые для основной карты.

Шашки фоновых красок в легенде

Абрисные линии

СОДЕРЖАНИЕ

1. Общие положения. 1

Назначение карт и основные требования к ним.. 1

2. Компоновка, масштабы, проекции и картографическая сетка. 2

3. Редактирование карты.. 3

3.1. Редакционно-подготовительные работы.. 3

3.2. Редакционное руководство составлением карты.. 4

3.3. Редактирование в процессе изготовления издательских оригиналов и подготовка их к изданию.. 4

4. Составление карты.. 5

4.1. Гидрография. 5

4.2. Населенные пункты.. 6

4.3. Пути сообщения. 7

4.4. Политико-административные границы.. 8

4.5. Рельеф.. 8

4.6. Прочие объекты.. 9

4.7. Полезные ископаемые. 10

5. Историко-краеведческий текст. 10

6. Карты-врезки. 11

6.1. Геологическая карта. 12

6.2. Климатическая карта. 12

6.3. Почвенная карта. 13

6.4. Карта растительности. 13

6.5. Карта охраны и преобразования природы.. 13

7. Легенда карты.. 14

8. Транскрипция географических названий. 14

9. Внесение изменений на карту. 14

10. Формуляр. 14

11. Корректура. 15

12. Технология составления, оформления и подготовки карты к изданию.. 15

13. Переиздание карты с имеющихся диапозитивов. 15

14. Приложения. 16

Приложение 1 Списки категорий толщин рек СССР. 16

Приложение 2. 18

Списки высотных отметок для учебных карт на территорию СССР. 18

Списки максимальных глубин океанов, морей, крупнейших заливов (по состоянию на 10 марта 1976 года) 21

Приложение 3 Списки железных дорог, по которым осуществляется сообщение с пограничными государствами. 21

Приложение 4 Списки автодорог, по которым осуществляются перевозки автомобильным транспортом с пограничными государствами. 23

Приложение 5. 23

Технология составления, оформления и подготовки к изданию учебной физической карты «Горьковская область» с элементами краеведения масштаба 1:600 тыс. 23

Технология составления, оформления и подготовки к изданию карты «Тульская и Рязанская области», учебная физическая со сведениями по краеведению м-ба 1:500000. 25

Ведомость распределения элементов содержания карты по оригиналам и краскам для учебной физической карты со сведениями по краеведению «Тульская и Рязанская области» м-ба 1:500000. 26

Приложение 6 Условные знаки для серии учебных физических карт республик, краев и областей СССР со сведениями по краеведению.. 27







© 2013 Ёшкин Кот :-)
