ФЕДЕРАЛЬНАЯ СЛУЖБА ГЕОДЕЗИИ И КАРТОГРАФИИ РОССИИ

ЦЕНТРАЛЬНЫЙ ОРДЕНА «ЗНАК ПОЧЕТА»
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГЕОДЕЗИИ,
АЭРОСЪЕМКИ И КАРТОГРАФИИ им. Ф.Н. КРАСОВСКОГО
(ЦНИИГАиК)

УДК

№ гос. регистрации

Инв. №

УТВЕРЖДАЮ

Директор ЦНИИГАиК

к.т.н.                                Н.Л. Макаренко



МЕТОДИКА ИНСТИТУТА.
ОПРЕДЕЛЕНИЕ ОСНОВНОГО АСТРОНОМИЧЕСКОГО
ПУНКТА



МИ БГЕИ 24-92





Зам. директора

по научной работе, к.т.н.                                               А.А. Синдеев

Зав. отделом                                                                    Н.А. Гусев

Зав. лабораторией                                                           П.Е. Лазанов

Руководитель договора, к.т.н.                                        Л.В. Неверов

Ответственный исполнитель, к.т.н.                              Л.В. Неверов

Москва 1993



Методика института

Методика института

Определение основного астрономического пункта

МИ БГЕИ 24-92

Утверждена приказом по ЦНИИГАиК - головной организации метрологической службы Роскартографии №

Срок введения установлен с

ВВЕДЕНИЕ

В настоящем нормативно-техническом документе изложена методика определения основного астрономического пункта с помощью комплексов астрономического универсала АУ-01. В качестве базового способа рекомендовано определение долготы из многократного фотоэлектрического наблюдения пары звезд на соответственных высотах. Применение этого способа в сочетании предусмотренным порядком выполнения работ на определяемом и исходном основных астрономических пунктах направлено на получение результата требуемой предельно высокой точности. В числе принятых мер ослабления и исключения источников систематических погрешностей следующие: выполнение наблюдений на определяемом и исходном пунктах одними и теми же наблюдателями и приборами; применение безличного - фотоэлектрического способа регистрации моментов прохождения звезд; выполнение наблюдений на определяемом и исходном пунктах одновременно (интервал не более разности долгот) одних и тех же звезд; варьирование внешних условий наблюдений.

Технологический процесс определения долготы основного астрономического пункта описан с глубиной необходимой и достаточной для получения результата путем штатной эксплуатации двух комплексов АУ-01.

В разделе «Основные положения» изложены требования к астрономическому пункту, к составу производителей работ и их подготовке, к выбору исходного астрономического пункта. Описан порядок выполнения наблюдений на определяемом и исходном пунктах, указан общий объем работ. Приведены формулы вычисления долготы основного астрономического пункта и оценки точности по результатам определений долгот пунктов.

В остальных, втором, третьем и четвертом разделах последовательно изложены этапы работы по определению долготы из многократного фотоэлектрического наблюдения пары звезд на соответственных высотах.

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ

Основной астрономический пункт размещается на открытой территории вдали (не ближе 500 м) от локальных источников рефракционных аномалий (холмов, водоемов, леса, зданий и промышленных сооружений). Подстилающая поверхность вокруг пункта должна быть ровной, горизонтальной, имеющей травянистую растительность. Допустимо расположение пункта на возвышенном месте, имеющем склоны равной крутизны во все стороны.

На пункте необходим астрономический столб высотой не менее 2,5 м, находящийся в павильоне, обеспечивающем защиту от ветра, осадков прямого нагрева солнечными лучами. Конструкция столба должна быть жесткой и устойчивой. Допускается плавное изменение наклона верхней площадки столба от температурной деформации со скоростью не более 2² в час. Пункт должен иметь центр над которым центрируется астрономический универсал при подготовке к выполнению наблюдений.

Для определения долготы основного астрономического пункта используются два комплекса астрономического универсала АУ-01, далее упоминаемые приборы I и II, эксплуатацию каждого из которых осуществляет астрономическая бригада в составе двух человек:

- наблюдателя-инженера астронома-геодезиста со стажем работы на астрономических определениях не менее 3-х лет;

- помощника наблюдателя-инженера геодезиста или опытного техника.

Лица, направляемые на определение долготы основного астрономического пункта, прежде чем приступить к этой работе должны пройти обучение под руководством представителя головной организации метрологической службы Роскартографии, выполнить пробные определения долготы, убедиться, что достигается требуемая точность (my £ 0,1²) и получить свидетельство на право ведения работ.

Долгота основного астрономического пункта определяется в системе официальной долготы одного из исходных основных астрономических пунктов, список которых приведен в нормативно-техническом документе [1]. Подбор исходного пункта из этого списка должен быть осуществлен с таким расчетом, чтобы абсолютные величины разностей астрономических координат исходного и определяемого пунктов были минимальны.

Методика основана на представлении искомого значения долготы lоп виде суммы

lоп = lис + Dl                                                            (1)

в которой lис официальная долгота исходного основного астрономического пункта, сообщаемая организацией, в ведении которой находится этот пункт, а Dl - приращение долготы определяемого пункта относительно исходного, получаемое из программы астрономических наблюдений.

Программа наблюдений для определения Dl включает n = 36 приемов, так что

 i = 1, 2, 3, ... n.                                              (2)

Прием содержит определение четырех долгот, каждое из которых осуществляется из многократного наблюдения одной пары звезд на соответственных высотах. Этот способ определения долготы описан в [2], [3].

Каждая долгота должна быть получена с точностью, характеризуемой величиной my £ 0,1² (см. п. 4.1.3).

Для случая, когда определяемый пункт находится восточнее исходного, каждый i-й прием составляют из следующих четырех определений долготы

1. Определение l¢опIi, выполненное прибором I, установленным на определяемом пункте.

2. Определение l¢исIIi, выполненное прибором II, установленным на исходном пункте, по наблюдению той же пары звезд, которая наблюдалась на определяемом пункте прибором I для получения значения l¢опIi.

3. Определение l¢опIIi, выполненное прибором II, установленным на определяемом пункте.

4. Определение l¢исIi, выполненное прибором I, установленным на исходном пункте, по наблюдению той же пары звезд, которая наблюдалась на определяемом пункте прибором II для получения l¢опIIi.

Интервал времени между первым и вторым определениями, а также между третьим и четвертым определениями численно приблизительно равен разности долгот пунктов.

Интервал времени, отделяющий первое и второе определения от третьего и четвертого должен быть в пределах от двух до десяти месяцев.

Для случая, когда исходный пункт, находится восточнее определяемого, первой определяют долготу l¢исIi, второй - l¢опIIi, третьей - l¢исIIi, четвертой - l¢опIi.

Для обеспечения варьирования внешних условий наблюдений, с целью уменьшения систематической части рефракционной составляющей погрешности конечного результата, в сутки на каждом пункте допускается определять не более двух долгот.

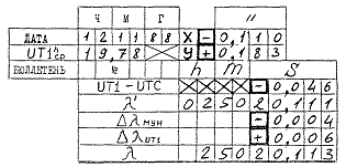

Каждая из полученных долгот должна быть исправлена поправками: за приведение к среднему полюсу в системе Международного условного начала (МУН) Dlмун и за разность шкал всемирного и координированного времени Dlот1.

lопIi = (l¢ + Dlмун + Dlот1)опIi, lисIIi = (l¢ + Dlмун + Dlот1)исIIi,

lопIIi = (l¢ + Dlмун + Dlот1)опIIi, lисIi = (l¢ + Dlмун + Dlот1)исIi.              (3)

Эти поправки вычисляют по формулам:

Dlмун = 1/15(xsinl¢ + ycosl¢)tgj0,                                             (4)

Dlut1 = (DUT1 + dUT1) - (UT1 - UTC),                                        (5)

в которых

j0 - приближенное значение широты пункта,

x, y - координаты мгновенного полюса, интерполированные из [7] или [8] по аргументу UT1срh (см. подпункт 1 пункт 4.3.2), UT1 - UTС - разность шкал всемирного и координированного времени, интерполированная из [7] или [8] по аргументу UT1срh, DUT1 + dUT1 - см. п. 2.3

Приращение долготы Dli по каждому i-ому приему определяется по формуле

Dli = 1/2[(lопIi - lисIIi) + (lопIIi - lисIi)]                                           (6)

Средняя квадратическая погрешность определения приращения долготы из программы астрономических наблюдений:

                                                        (7)

Средняя квадратическая погрешность определения долготы основного астрономического пункта:

                                                       (8)

где Mlис - средняя квадратическая погрешность официальной долготы исходного астрономического пункта.

Методика определения долготы из многократного наблюдения пары звезд на соответственных высотах, служащая для определения каждого из значений lопIi, lисIIi, lопIIi, lисIi, изложена ниже в пп. 2, 3, 4.

В тексте приняты следующие сокращения:

АЕ - Астрономический ежегодник

БФР - блок фотоэлектрической регистрации

МФ - микрометр фотоэлектрический

ОРБ - оптический разделительный блок МФ

ПУФ - плата усиления и формирования сигналов БФР

ФЭУ - фотоэлектронный умножитель

ЭКХ - экспедиционный кварцевый хронометр «Альтаир-М»

2. ПОДГОТОВКА К ОПРЕДЕЛЕНИЮ ДОЛГОТЫ КОМПЛЕКСОМ АСТРОНОМИЧЕСКОГО УНИВЕРСАЛА АУ-01

2.1. Лабораторная подготовка приборов.

Для выполнения работ по определению долготы из многократного наблюдения пары звезд на соответственных высотах каждый используемый комплекс АУ-01 должен быть укомплектован в составе, указанном с п. 4.2.5 [6]. Кроме того для работы необходимы термометр и барометр.

Входящие в этот состав приборы ПТР «Астра», ЭКХ «Альтаир-М», МПУ 8-2-01, микроЭВМ «Электроника ДЗ-28» должны быть подготовлены и поверены согласно требований, изложенных в прилагаемых к ним эксплуатационных документах.

Остальные приборы должны быть поверены в соответствии с п. 7 [5]. По перечню, приведенному в таблице п. 7.1.1, должны быть выполнены все поверки, проводимые в эксплуатации за исключением следующих пунктов таблицы: 3.1 - 3.6, 3.11 - 3.15, 3.18, 3.26 - 3.28. При этом рен оптического микрометра должен быть определен для вертикального круга, величины run и D не должны по модулю превышать 0,5². Погрешность компенсации отсчетной системы вертикального круга должна быть не более 0,3².

Результаты лабораторных поверок и исследований должны быть оформлены в виде ведомостей и предъявлены к сдаче в составе результатов астрономических определений.

2.2. Подготовка эфемерид

Осуществляют вычисление эфемерид для многократного наблюдения пар звезд на соответственных высотах, основываясь на использовании эфемерид способа Цингера [4].

Пользуясь этими эфемеридами сначала для требуемого интервала местного звездного времени подбирают пары звезд, затем для каждой из них вычисляют эфемериду вида, приведенного в таблице 1. В этом примере эфемерида вычислена для пункта, расположенного на широте j = 43°45¢. В первой строке таблицы указывают номер пары, номера и блеск восточной и западной звезд. Во второй строке - местное звездное время (эфемеридные моменты) прохождения восточной звезды через первый и последний рабочие альмукантараты. В третьей строке - зенитные расстояния рабочих альмукантаратов.

Таблица 1

Пара

N

554/46, E-149-1,8, W-558-3,1

s

1h

43,5m





















2h05m

Z

46°20¢

46°00¢

45°40¢

45°20¢

45°00¢

44°40¢

44°20¢

44°00¢

43°40¢

43°20¢

43°00¢

42°40¢

А

269°42¢





















273°31¢

А























89°06¢

В четвертой строке - азимуты восточной звезды в моменты прохождения ее через первый и последний рабочие альмукантараты. В пятой строке - азимут западной звезды в момент прохождения ее через первый рабочий альмукантарат.

Для вычисления данных используют формулы:

Z = arcсоs[sinj sind + cosj cosd cos(s - a)]                                 (9)

A = arcctg[sinj ctg(s - a) - cosj tgd cosec(s - a)]                        (10)

Вычисления осуществляют на микро ЭВМ «Электроника ДЗ-28», используя ту же программу с контрольной суммой кодов 41598, которая служит для вычисления долготы пункта (см. п. 4). К подпрограмме вычисления Z обращаются набором кода 0203, а для вычисления азимута - 0204. Исходные данные вводят прямой адресацией десятичных ячеек:

j ® СД 5 - широта пункта,

d ® СД 6 - склонение звезды,

s - a ® СД 7 - часовой угол звезды.

2.3. Подготовка на пункте наблюдений

При подготовке осуществляют оформление рабочего журнала. Проставляют: номер журнала, название объекта, год и число листов в журнале, название пункта установки астрономического универсала, типы и номера используемых приборов, фамилию наблюдателя и помощника с их подписями. На лист журнала (форма 44) выписывают приближенные координаты пункта установки астрономического универсала j0, l0, коэффициент g, принимаемый равным нулю.

Далее подготовку выполняют так, как это описано в п. 5.6 [5], исключая п. 5.6.6. При этом для определения поправок хронометра U1 и U2 используют как сличающее устройство хронометра «Альтаир-М», так и непосредственную регистрацию показаний хронометра «Альтаир-М» на ленте МПУ8-2-01 в момент приема секундных радиосигналов времени. Такой двойной прием сигналов должен применяться обязательно для обеспечения необходимой надежности. При использовании второго способа следует регистрировать секундные сигналы, приходящиеся на конец 14 начало 15 минут и на конец 44 начало 45 минут. Ленты с зафиксированными показаниями хронометра и с указанием даты необходимо вклеивать на лист журнала (форма 58). Этот же лист необходимо использовать для вклейки лент МПУ8-2-01, полученных при определении задержки DТ, для вычисления этой величины и для вычислений величин S и w (см. п. 4.1.2).

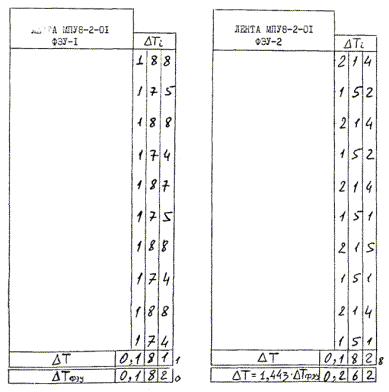

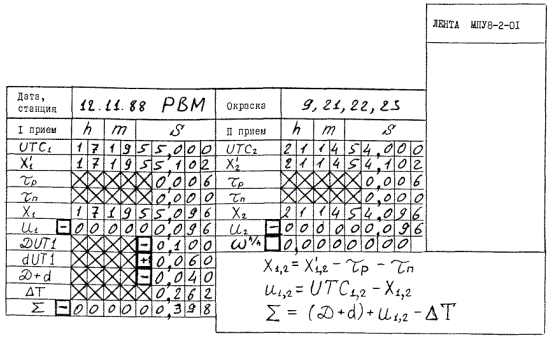

Задержку необходимо определять обязательно по каналам ФЭУ-1, ФЭУ-2. Результаты приема радиосигналов и информацию о величинах DUT1 и dUT1 на дату наблюдений записывают в таблицу на лист журнала (форма 58), в верхней строке которой указывают:

- всемирную дату,

- название станции, передающей радиосигналы,

- номера окрашенных сигналов.

В таблице обозначено:

UTC1,2 - всемирное время в момент подачи радиосигналов первой и второй радиостанций,

Х¢1,2 - показания ЭКХ в момент приема радиосигналов первой и второй радиостанций;

tp - поправка за время распространения радиоволн,

tп - задержка сигнала в цепях приемного устройства,

Х1,2 = Х¢1,2 - tр - tn - показания ЭКХ в моменты подачи радиосигналов первой и второй радиостанций,

U1,2 = UTC1,2 - Х1,2 - поправки ЭКХ относительно шкалы координированного времени UTC в моменты подачи радиосигналов,

DUT1 + dUT1(D + d) - приближенное значение разности шкал всемирного и координированного времени, определенное по номерам окрашенных сигналов,

DТ - поправка за задержку сигнала в цепях БФР.

Полученные значения Х1, S, w и дату наблюдений выписывают на лист рабочего журнала (форма 44).

3. ПОРЯДОК РАБОТЫ НА ПУНКТЕ ПРИ ОПРЕДЕЛЕНИИ ДОЛГОТЫ ИЗ МНОГОКРАТНОГО ФОТОЭЛЕКТРИЧЕСКОГО НАБЛЮДЕНИЯ ПАРЫ ЗВЕЗД НА СООТВЕТСТВЕННЫХ ВЫСОТАХ

Выполнив подготовку по п. 2, к астрономическим наблюдениям приступают в темное время суток.

Астрономический универсал приводят в положение - «круг лево» в соответствии с правилом по п. 4.2 [5]. Отсчитывают по термометру и барометру и эти данные t и р фиксируют в журнале.

Используя данные рабочих эфемерид, выбирают подходящую по времени пару звезд. За три минуты до эфемеридного момента наблюдения ее первой (Е) звезды устанавливают трубу главную (ТГ) астрономического универсала на зенитное расстояние первого альмукантарата и в требуемом направлении, действуя в соответствии с п. 4.3.6 [5]. Включив МПУ 8-2-01, с помощью кнопок дистанционного пульта помощник фиксирует на ленте номер пары, номер первой (Е) звезды, ее блеск и значение эфемеридного зенитного расстояния первого альмукантарата. Вращением рукоятки резистора R6 блока питания высоковольтного (БПВ) устанавливают стрелку шкалы индикатора величины высокого напряжения в положение, соответствующее блеску наблюдаемой звезды.

При вступлении изображения звезды в биссектор - гид трубы-искателя дважды отсчитывают по вертикальному кругу, фиксируют в журнале отсчеты L¢11, L²11 и среднее L11н = 1/2(L¢11 + L²11). Вращением микрометренного винта алидады приводят изображение звезды в середину биссектора-гида. При приближении изображения звезды к опознавательному штриху рабочей зоны, при необходимости подправляют регулировку высокого напряжения, пользуясь двумя первыми отклонениями стрелки микроамперметра Р1ПУФ, и включают МПУ 8-2-01 в режим РЗ. Продолжая вращение микрометренного винта алидады, удерживают изображение звезды в биссекторе-гиде до совмещения его с вторым опознавательным штрихом рабочей зоны. При этом в момент нахождения изображения звезды в центре перекрестия биссектора-гида и юстировочного биссектора на дистанционном пульте нажимают кнопку «КВИ».

Закончив наблюдение прохождения звезды на первом зенитном расстоянии и получив на бумажной ленте МПУ 8-2-01 отпечатки показаний ЭКХ в моменты прохождения изображения звезды через края прямоугольных элементов зеркальной решетки ОРБ, включают режим РЗ МПУ 8-2-01, вновь дважды отсчитывают по вертикальному кругу, фиксируют в журнале отсчеты L²¢11, L²²11 и средние L11к = 1/2(L²¢11 + L²²11), L11 = 1/2(L11н + L11к).

Действуя микрометренными винтами, изменяют положение трубы по азимуту и высоте и устанавливают ее на зенитное расстояние второго эфемеридного альмукантарата. Эту операцию выполняют достаточно быстро, с таким расчетом, чтобы «обогнать» звезду в ее видимом движении.

Значение зенитного расстояния этого альмукантарата фиксируют на ленте МПУ 8-2-01.

Как только изображения звезды вступает в биссектор - гид трубы-искателя выполняют ее второе наблюдение, проделывая те же операции, что и при первом наблюдении. При этом получают и фиксируют в журнале отсчеты по вертикальному кругу до прохождения звезды L¢21, L²21 и после ее прохождения L²¢21, L²²21, а также получают на бумажной ленте МПУ 8-2-01 отпечатки показаний ЭКХ, зафиксированных при наблюдении прохождения. По отсчетам круга вычисляют средние: L21н = 1/2(L¢21 + L²21), L21к = 1/2(L²¢21 + L²²21), L21 = 1/2(L21н + L21к).

Описанные операции повторяют n раз. Значение n выбирают в пределах от 8 до 12 с таким расчетом, чтобы обеспечить my £ 0,1² (см. п. 4.2.3). Получают средние отсчеты по вертикальному кругу Li, Li, Li1 (i = 3, 4, ... n) и отпечатки показаний ЭКХ.

Контролем неизменности положения ТГ по высоте в процессе наблюдения прохождения звезды на каждом альмукантарате является близость к нулю каждой разности Li - Li. Модуль этих разностей должен быть не больше 1². Соблюдение этого допуска целесообразно для обеспечения требуемой точности определения долготы по одной паре звезд my £ 0,1².

Закончив наблюдение первой звезды, устанавливают алидаду на отсчет горизонтального круга, соответствующий эфемеридному азимуту второй (w) звезды пары, действуя по п. 4.5 [5].

Эту звезду наблюдают действуя также, как при наблюдении первой звезды, на тех же альмукантаратах, но переходя от одного зенитного расстоянии к другому в обратной последовательности. В результате получают средние отсчеты по вертикальному кругу Li, Li, Li2 (i = 1, 2, 3, ... n) и отпечатки показаний ЭКХ.

Завершив наблюдения пары, выполняют предварительные вычисления. Размечают отпечатки показаний ЭКХ, полученных при наблюдении на каждом альмукантарате звезд пары. Для этого в каждой соответствующей группе показаний находят строку нулей и от нее в сторону уменьшения нумеруют показания от 5 до 1, а в сторону увеличения - от 6 до 10. Размеченные отрезки ленты вклеивают в соответствующие места журнала и фиксируют таким образом в журнале для наблюдений на каждом альмукантарате моменты прохождений звезд пары Ti1, Ti2 (i = 1, 2, 3, ... m = 10).

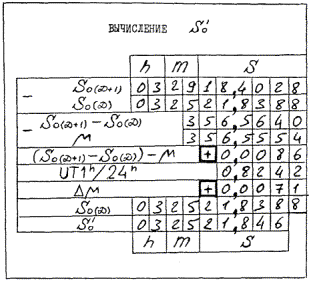

Делают необходимые выписки в журнал из астрономического ежегодника: S0(D), S0(D+1), A¢D, B¢D, A¢D+1, B¢D+1, Dпр1, Dкр1, П1, aDпр1, Da1, dDпр1, Dd1, а¢1, b¢1, a1, b1, Dпр2, Dкр2, П2, aDпр2, Da2, dDпр2, Dd2, а¢2, b¢2, a2, b2 (см. пп. 4.1.2, 4.3.2).

4. вычисление долготы

Все вычисления должны быть выполнены независимо в две руки. В журнале должны быть указаны фамилии вычислителей и иметься их подписи. Правильность оформления журнала должна быть проконтролирована приемщиком, а достоверность результата (т.е. получение его в строгом соответствии с методикой) гарантирована руководителем работ. Фамилии и подписи этих лиц также должны иметься в журнале.

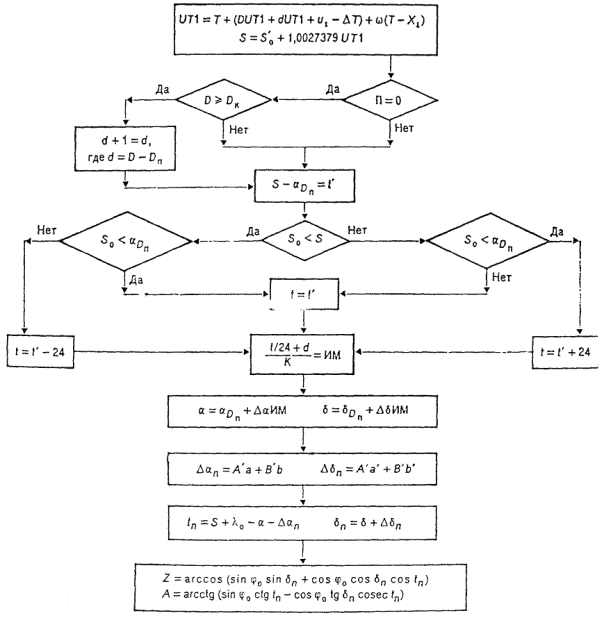

Вычисление долготы осуществляется на микроЭВМ «Электроника ДЗ-28» по программе, имеющей контрольную сумму кодов 41598. Методика изложена ниже. Первый раздел содержит списки исходных данных и результатов вычислений. Приведены обозначения и описания параметров, адресация размещения их в памяти микроЭВМ и их размерности. Во втором разделе приведен алгоритм. В третьем - руководство оператора. Тест-пример с числовыми значениями исходных данных и результатами вычислений содержится в четвертом разделе.

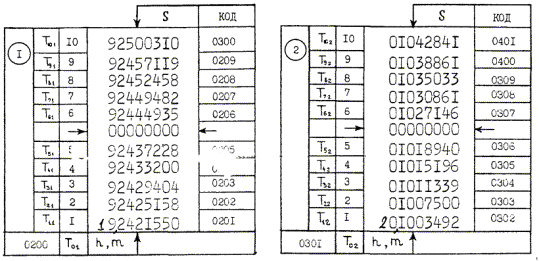

4.1. Список исходных данных и получаемых результатов, их размещение в ОЗУ микроЭВМ.

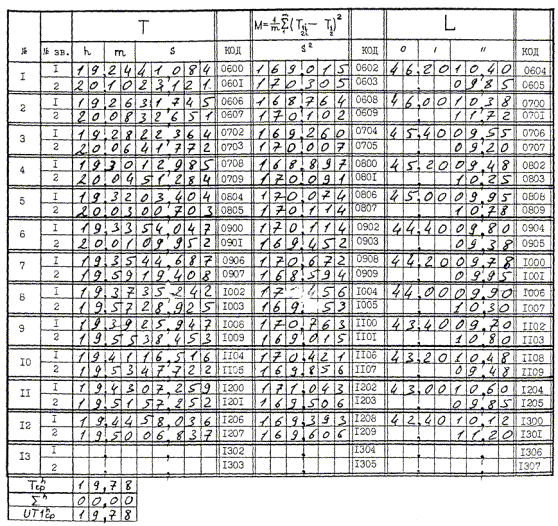

4.1.1. Вычисление Т1, Т2, М1, М2, Ti, T.

Исходные данные

№№ пп

Обозначение параметра

Размерность

Код десятичной ячейки

Описание параметра

1

2

3

4

5

1.



число

0109

Число регистрации показаний ЭКХ при наблюдении первой и второй звезд пары

2.

T01

h, m

0200

Часы и минуты первого показания ЭКХ при наблюдении первой звезды

3.

Т11

S

0201

Секунды i показания ЭКХ при наблюдении первой звезды (i = 1, 2 ... 10)

4.

T21

- ² -

0202

5.

T31

- ² -

0203

6.

T41

- ² -

0204

7.

T51

- ² -

0205

8.

Т61

- ² -

0206

9.

Т71

- ² -

0207

10.

T81

- ² -

0208

11.

Т91

- ² -

0209

12.

Т101

- ² -

0300

13.

T02

h, m

0301

Часы и минуты первого показания ЭКХ при наблюдении второй звезды

14.

T12

S

0302

Секунды i показания ЭКХ при наблюдении второй звезды, (i = 1, 2 ... 10)

15.

T22

- ² -

0303

16.

T32

- ² -

0304

17.

Т41

- ² -

0305

18.

Т52

- ² -

0306

19.

T62

- ² -

0307

20.

Т72

- ² -

0308

21.

Т82

- ² -

0309

22.

Т92

- ² -

0400

23.

T102

- ² -

0401

Результаты вычисления

№№ пп.

Обозначение параметра

Размерностъ

Код десятичной ячейки или регистр

Описание параметра

1

2

3

4

5









После первого останова

1

T1

h, m, S

РгУ

Показание ЭКХ в средний момент наблюдения первой звезды

2

M1

S2

РгХ

Коэффициент для вычисления поправки за ускорение движения первой звезды пары по высоте









После второго останова

3

Т2

h, m, S

РгУ

Показания ЭКХ в средний момент наблюдений второй звезды

4

М2

S2

РгХ

Коэффициент для вычисления поправки за ускорение движения второй звезды по высоте

5

T1

S

0500

Секунды i показания ЭКХ в средний момент прохождения изображения звезд пары через одноименную прорезь зеркальной решетки ОРБ

6

T2

- ² -

0501

7

T3

- ² -

0502

8

T4

- ² -

0503

9

T5

- ² -

0504

10

T6

- ² -

0505

11

T7

- ² -

0506

12

T8

- ² -

0507

13

T9

- ² -

0508

14

T10

- ² -

0509

15

Т11

- ² -

0600

Секунды показания ЭКХ в средний момент наблюдения двух звезд пары

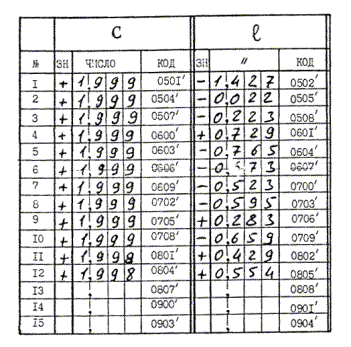

4.1.2. Вычисления ci, li (i = 1, 2 ..., n £ 13)

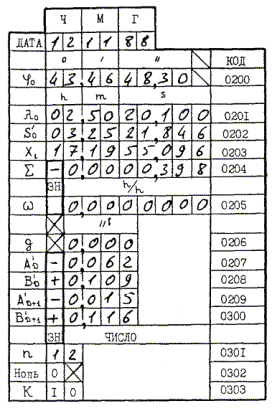

Исходные данные - общая часть на серию многократных наблюдений звезд пары

№№ пп

Обозначение параметра

Размерность

Код десятичной ячейки

Описание параметра

1

2

3

4

5

1

j0

0, I, II

0200

Приближенное значение широты пункта

2

l0

h, m, S

0201

Приближенное значение долготы пункта

3

S¢0

- ² -

0202

Гринвичское звездное время в 0 всемирного времени на всемирную дату наблюдений с учетом изменения нутации в течение суток

4

X1

h, m, S

0203

Показание ЭКХ в момент передачи радиосигнала координированного времени первой радиостанцией

5

S = DUT1 + dUT1 + U1 - DT

- ² -

0204

Суммарная поправка, приводящая показание ЭКХ, зафиксированное в момент регистрации прохождения звезды, в систему времени, отличающуюся от системы UT1 на величину, обусловленную ходом хронометра за период от момента приема радиосигналов времени до момента регистрации прохождения звезды

6

w

h/h

0205

Часовой ход ЭКХ

7

g

- ² -

0206

Коэффициент вертикального гнутия трубы астрономического универсала

8

A¢D

- ² -

0207

Табличные значения редукционных величия на 0h земного динамического времени на всемирную дату наблюдений

9

B¢D

- ² -

0208

10

A¢D+1

- ² -

0209

Табличные значения редукционных величин на 0h земного динамического времени на последующую дату

11

B¢D+1

- ² -

0300

12

n

число

0301

Число альмукантаратов наблюдений пары

13

0

- ² -

0302

Ноль

14

К = 10

- ² -

0303

Табличный интервал при интерполировании видимых мест звезд из АЕ

15

Д

- ² -

0304

Всемирная дата наблюдений

16

Дпр1

- ² -

0305

Табличная дата, предшествующая всемирной дате наблюдений первой звезды

17

Дкр1

- ² -

0306

Критическая дата для первой звезды

18

П1

- ² -

0307

Признак: П = 0, если критическая дата содержится в интервале интерполирования; П = 1, если критическая дата не содержится в интервале интерполирования

19

aDпр1

h, m, S

0308

Табличное значение видимого прямого восхождения первой звезды на дату, предшествующую дате наблюдений

20

Da1

S

0309

Табличная разность видимого прямого восхождения первой звезды

21

dDпр1

0, ¢, ²

0400

Табличное значение видимого склонения первой звезды на дату, предшествующую дате наблюдений

22

Dd1

²

0401

Табличная разность видимого склонения первой звезды

23

а¢1

число

0402

Редукционные постоянные для первой звезды

24

b¢1

- ² -

0403

25

а1

- ² -

0404

26

b1

- ² -

0405

27

Dпр2

- ² -

0406

Табличная дата, предшествующая всемирной дате наблюдений второй звезды

28

Дкр2

- ² -

0407

Критическая дата для второй звезды

29

П2

- ² -

0408

Признак. Имеет значения, определяемые по тому же правилу, что и для первой звезды (см. п. 18)

30

aDпр2

h, m, S

0409

Табличное значение видимого прямого восхождения второй звезды на дату, предшествующую дате наблюдений

31

Da2

S

0500

Табличная разность видимого прямого восхождения второй звезды

32

dDпр2

0, ¢, ²

0501

Табличное значение видимого склонения второй звезды на дату, предшествующую дате наблюдений

33

Dd2



0502

Табличная разность видимого склонения второй звезды

34

а¢2

число

0503

Редукционные постоянные для второй звезды

35

b¢2

- ² -

0504

36

а2

- ² -

0505

37

b2

- ² -

0506

38

Р

мм рт.ст.

0507

Давление воздуха

39

t

°C

0508

Температура воздуха

Исходные данные - результаты многократных наблюдений звезд пары

№№ пп

Обозначение параметра

Размерность

Код десятичной ячейки

Описание параметра

1

2

3

4

5

40

Т11

h, m, S

0600

Показания ЭКХ в средние моменты наблюдений первой или второй звезд пары на соответственных высотах

41

Т12

- ² -

0601

42

Т21

- ² -

0606

43

Т22

- ² -

0607

44

Т31

- ² -

0702

45

Т32

- ² -

0703

46

Т41

- ² -

0708

47

Т42

- ² -

0709

48

Т51

- ² -

0804

49

Т52

- ² -

0805

50

Т61

- ² -

0900

51

Т62

- ² -

0901

52

Т71

- ² -

0906

53

Т72

- ² -

0907

54

Т81

- ² -

1002

55

Т82

- ² -

1003

56

Т91

- ² -

1008

57

Т92

- ² -

1009

58

Т101

- ² -

1104

59

Т102

- ² -

1105

60

Т111

- ² -

1200

61

Т112

- ² -

1201

62

Т121

- ² -

1206

63

Т122

- ² -

1207

64

Т131

- ² -

1302

65

Т132

- ² -

1303

66

М11

S2

0602

Коэффициенты для вычисления поправок за ускорение движения первой или второй звезды пары по высоте

67

М12

- ² -

0603

68

М21

- ² -

0608

69

М22

- ² -

0609

70

М31

- ² -

0704

71

М32

- ² -

0705

72

М41

- ² -

0800

73

М42

- ² -

0801

74

М51

- ² -

0806

75

М52

- ² -

0807

76

М61

- ² -

0902

77

М62

- ² -

0903

78

М71

- ² -

0908

79

М72

- ² -

0909

80

М81

- ² -

1004

81

М82

- ² -

1005

82

М91

- ² -

1100

83

М92

- ² -

1101

84

М101

- ² -

1106

85

М102

- ² -

1107

86

М111

- ² -

1202

87

М112

- ² -

1203

88

М121

- ² -

1208

89

М122

- ² -

1209

90

М131

- ² -

1304

91

М132

- ² -

1305

92

L11

- ² -

0604

Отсчеты по вертикальному кругу при наблюдении первой и второй звезд пары на соответственных высотах

93

L12

- ² -

0605

94

L21

- ² -

0700

95

L22

- ² -

0701

96

L31

- ² -

0706

97

L32

- ² -

0707

98

L41

- ² -

0802

99

L42

- ² -

0803

100

L51

- ² -

0808

101

L52

- ² -

0809

102

L61

- ² -

0904

103

L62

- ² -

0905

104

L71

- ² -

1000

105

L72

- ² -

1001

106

L81

- ² -

1006

107

L82

- ² -

1007

108

L91

- ² -

1102

109

L92

- ² -

1103

110

L101

- ² -

1108

111

L102

- ² -

1109

112

L111

- ² -

1204

113

L112

- ² -

1205

114

L121

- ² -

1300

115

L122

- ² -

1301

117

L131

- ² -

1306

118

L132

- ² -

1307

Результаты вычисления

№№ пп

Обозначение параметра

Размерность

Код десятичной ячейки

Описание параметра

1

2

3

4

5

1

С1

число

0501¢

Коэффициенты уравнений поправок

2

С2

- ² -

0504¢

3

С3

- ² -

0507¢

4

С4

- ² -

0600¢

5

С5

- ² -

0603¢

6

С6

- ² -

0606¢

7

С7

- ² -

0609¢

8

С8

- ² -

0702¢

9

С9

- ² -

0705¢

10

С10

- ² -

0708¢

11

С11

- ² -

0801¢

12

С12

- ² -

0804¢

13

С13

- ² -

0807¢

14

С14

- ² -

0900¢

15

С15

- ² -

0903¢

16

l1

- ² -

0502¢

Свободные члены уравнений поправок

17

l2

- ² -

0505¢

18

l3

- ² -

0508¢

19

l4

- ² -

0601¢

20

l5

- ² -

0604¢

21

l6

- ² -

0607¢

22

l7

- ² -

0700¢

23

l8

- ² -

0703¢

24

l9

- ² -

0706¢

25

l10

- ² -

0709¢

Свободные члены уравнений поправок

26

l11

- ² -

0802¢

27

l12

- ² -

0805¢

28

l13

- ² -

0808¢

29

l14

- ² -

0901¢

30

l15

- ² -

0904¢

4.1.3. Вычисление Y, Ру, my, m, l¢

Исходные данные

№№ пп

Обозначение параметра

Размерность

Код десятичной ячейки

Описание параметра

1

2

3

4

5

1

n

число

0407

Число альмукантаратов наблюдений пары

2

l0

h, m, S

0408

Приближенное значение долготы пункта

3

j0

0, ¢, ²

0409

Приближенное значение широты пункта

4

C1

- ² -

0501

Коэффициенты уравнений поправок

5

C2

- ² -

0504

6

C3

число

0507

7

C4

- ² -

0600

8

C5

- ² -

0603

9

C6

- ² -

0606

10

C7

- ² -

0609

11

C8

- ² -

0702

12

C9

- ² -

0705

13

C10

- ² -

0708

14

C11

число

0801

15

C12

- ² -

0804

16

C13

- ² -

0807

17

C14

- ² -

0900

18

C15

- ² -

0903

19

l1

- ² -

0502

Свободные члены уравнений поправок

20

l2

- ² -

0505

21

l3

- ² -

0508

22

l4

- ² -

0601

23

l5

- ² -

0604

24

l6

- ² -

0607

25

l7

- ² -

0700

26

l8

- ² -

0703

27

l9

- ² -

0708

28

l10

- ² -

0709

29

l11

- ² -

0802

30

l12

- ² -

0805

31

l13

- ² -

0808

32

l14

- ² -

0901

33

l15

- ² -

0904

Результаты вычисления

№№ пп

Обозначение параметра

Единица

Регистр

Описание параметра









После первого останова

1

У

²

РгУ

Составляющая условного уклонения отвесной линии в первой вертикале - из многократного наблюдения одной пары звезд на соответственных высотах

2

Ру

число

РгХ

Вес значения У









После второго останова

3

my

- ² -

РгУ

Средняя квадратическая погрешность значения У

4

m

- ² -

РгХ

Средняя квадратическая погрешность единицы веса









После третьего останова

5

l¢

h, m, S

РгУ

Значение долготы пункта - из многократного наблюдения одной пары звезд на соответственных высотах

4.2. Алгоритм

4.2.1. Вычисление Т1, Т2, М1, М2, Тi, Т

1. Показания ЭКХ в средние моменты наблюдений первой и второй звезд

 (i = 1, 2 ..., m).

2. Коэффициенты для вычисления поправок за ускорение движения звезд пары

 (i = 1, 2 …, m).

3. Секунды i показания ЭКХ в средний момент прохождения изображения звёзд пары через одноименную прорезь зеркальной решетки ОРБ

Ti = 1/2(T1 + T2)i.

4. Секунды показания ЭКХ в средний момент наблюдения двух звезд пары

T = 1/2(T1 + T2).

4.2.2. Вычисление ci, li (i = 1, 2, ..., m £ 13).

1. Каждое зенитное расстояние Zi1, Zi2 и каждый азимут Аi1, Аi2 звезд пары в средние моменты их наблюдений на n £ 13 альмукантиратах вычисляются в соответствии со следующей блок-схемой

2. Разности вычисленных зенитных расстояний DZ¢i звезд пары

DZ¢i = Zi2 - Zi1

3. Составляющие DZ0i, получаемые по отсчетам вертикально круга астрономического универсала

DZ0i = Li2 - Li1

4. Поправки Dgi за вертикальное гнутие трубы инструмента

Dgi = g(sinZi2 - sinZi1),

где g - определяют в процессе лабораторных исследований.

5. Поправки DWi за ускорение движения звезд по высоте:

где

Wi1,2 = cos2j0cosA1,2(tgj0 + cosAi1,2ctgZi1,2).

6. Поправки Dri за рефракцию

где r0i1,2 = 58,2tgZi1,2 - 0,0674tg3Zi1,2 + 0,000234tg5Zi1,2.

7. Поправки DАi за суточную аберрацию

DAi = 0,32²cosj0(sinAi2cosZi2 - sinAi1cosZi1).

8. Свободные члены li уравнений поправок

li = DZ¢i - DZ0i - Dgi + DWi - Dri - DAi.

9. Коэффициенты Ci уравнений поправок

Ci = sinAi2 - sinAi1

4.2.3. Вычисление y, Py, my, m, l¢

1. Коэффициенты [СС], [Cl], [ll]

2. Решение нормального уравнения

[CC]y + [Сl] = 0

3. Вес Рy значения У

Py = [CC]

4. Средняя квадратическая погрешность m единицы веса

 где [V2] = [ll] + [Сl]y

5. Средняя квадратическая погрешность значения У

6. Значение долготы l¢ из многократного наблюдения двух звезд на соответственных высотах

l¢ = l0 + Dl, где

4.3. Руководство оператора

В программе вычисления долготы (КП41598) предусмотрена возможность ввода исходных данных как прямой адресацией десятичных ячеек памяти, так и их косвенной адресацией. Более производительным является второй вариант, поэтому именно он изложен в качестве основного. Косвенная адресация осуществляется программно. Для этого при вводе каждой группы данных (по п. 4.1) оператор должен сначала обратиться к подпрограмме ввода, набрав на клавиатуре прямого кодирования код, указанный ниже в тексте. При этом на индикацию в РгУ выводится номер десятичной ячейки, в которую необходимо занести первое число данной группы. Для ввода этого числа в память микроЭВМ оператор пользуясь клавиатурой должен набрать в РгХ число, которое в полевом журнале значится под номером, установленным в РгУ, и нажать клавишу S. При этом число фиксируется в памяти, а в РгУ выводится номер следующей десятичной ячейки. Операцию по вводу следующего числа выполняют также как это делалось при вводе предыдущего, и далее описанные действия повторяют до завершения ввода всех чисел данной группы. После ввода последнего числа автоматически включается подпрограмма просмотра введенных данных. При этом в автоматическом режиме с периодом 3,5 с выводятся на индикацию: в РгУ - номера десятичных ячеек, в РгХ - хранящиеся в этих ячейках числа. Зафиксировать просматриваемое число в индицируемом регистре на более длительный срок можно нажатием клавиши Ш. Для продолжения просмотра следует нажать клавишу S. Если в процессе просмотра обнаружена одна или несколько ошибок, то их исправляют после завершения просмотра, прекратив работу подпрограммы просмотра нажатием клавиши С. Для исправления ошибок, в соответствующие десятичные ячейки исходные данные вводят повторно путем прямой адресации с помощью клавиши ЗП и набора адреса на клавиатуре прямого кодирования. Повторное обращение к подпрограмме просмотра исходных данных может быть осуществлено набором кода на клавиатуре прямого кодирования, указанного ниже в тексте руководства оператора.

4.3.1. Вычисление Т1, Т2, М1, М2, Ti (i = 1, 2, 3 ... m), T

1. В полевом журнале на листах (форма 43) должны быть зафиксированы результаты наблюдений: показания ЭКХ в моменты наблюдений первой и второй звезд пары и число регистраций этих показаний.

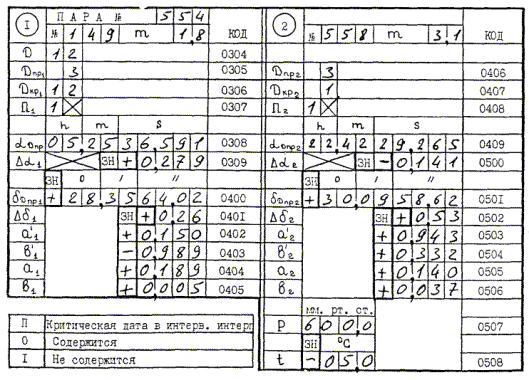

2. Установите кассету с записью программы на ЛПМ.

3. Установите режим Р. Нажмите клавишу С.

4. Перемотайте МЛ на метраж записи программы, имеющей контрольную сумму 41598.

5. Считайте программу с МЛ в ОЗУ, нажав клавишу СЛ. Если после отключения НМЛ включен индикатор ОМ или ОП, нажмите клавишу С, считайте программу снова. Если чтение закончилось без включения индикаторов ОМ или ОП, нажмите клавишу КП.

6. Если подсчитанная в РгХ контрольная сумма совпадает с контрольной суммой программы, перейдите к выполнению п. 7, в противном случае повторите снова действия по подпункту 5.

7. Нажмите клавиши: D, à, в РгХ и РгУ должно индицироваться число 4000.

8. Нажмите клавишу С и снимите кассету с ЛПМ.

9. Наберите код 0011 на клавиатуре прямого кодирования. В Рг должно индицироваться число 19.

10. Введите из журнала (форма 43) исходные данные по п. 4.1.1. После ввода последнего числа включается программа просмотра исходных данных. Осуществив просмотр, нажмите клавишу С. В случае необходимости выполните корректировку введенных данных путем прямой адресации десятичных ячеек.

11. Просмотр исходных данных по п. 4.1.1 можно осуществить в автоматическом режиме набором кода 0012. Окончив просмотр нажмите клавишу С.

12. Запустите вычисление по программе набором кода 0001.

13. После первого останова выпишете в журнал (формы 43, 45) из РгУ - Т1, из РгХ - М1. Затем нажмите клавишу S и после второго останова выпишете в журнал из РгУ - Т2, из РгХ - М2.

14. Наберите код 0013. При этом в автоматическом режиме с периодом 3,5 сек выводятся на индикацию:

в РгУ - номера десятичных ячеек,

в РгХ - значения Тi (i = 1, 2, 3, ..., m) и значение T. Выпишете в журнал (форма 43) выводимые значения результатов вычисления. Нажмите клавишу С.

15. Выполните действия по п. 9 - 14 n - 1 раз, вводя из журнала (форма 43) исходные данные по п. 1.1.1, относящиеся к наблюдениям звезд пары на других альмукантаратах, и выписывая результаты счета в журнал (форма 43, 45).

4.3.2. Вычисление Сi, li (i = 1, 2, ..., n £ 13)

1. В полевом журнале на листах (формы 44, 45) должны быть зафиксированы следующие исходные данные по п. 4.1.2. На листе (форма 44): j0, l0, Х1, w, g, n, D, P, t, S, получены в процессе подготовки и производства наблюдений.

На листе (форма 45): Т11 ... Tn1; Т12 ... Tn2; M11 ... Mn1; M12 ... Mn2; L11 ... Ln1; L12 ... Ln2; полученные в результате предварительной обработки наблюдений.

На листе форма (44): A¢D, B¢D, A¢D+1, B¢D+1, Dпр1, Dкр1, П1, aDпр1, Da1, dDпр1, Dd1, а¢1, b¢1, a1, b1, Dпр2, Dкр2, П2, aDпр2, Da2, dDпр2, Dd2, а¢2, b¢2, a2, b2.

На листе (форма 44) S¢0, вычисленное по формулам:

S¢0 = S0(D) + Dm;

в которых S0(D), S0(D+1) - гринвичское звездное время в 0h всемирного времени на дату наблюдений и на последующую дату, выбираемые из АЕ, ,

где Тсрh - средний момент многократных наблюдений звезд данной пары с точностью до 0,1h

(i = 1, 2, 3, ... n), S - см. п. 4.1.2.

2. Выполните действия по подпунктам 2 - 8 п. 4.3.1.

3. Наберите код 0002 на клавиатуре прямого кодирования. В РгУ должно индицироваться число 20.

4. Введите из журнала (форма 44) исходные данные общей части по п. 4.1.2. После ввода последнего числа включается программа просмотра исходных данных. Осуществив просмотр, нажмите клавишу С. В случае необходимости выполните корректировку введенных данных путем прямой адресации десятичных ячеек.

5. Просмотр исходных данных по п. 4.1.2 можно осуществить в автоматическом режиме набором кода 0003. Окончив просмотр нажмите клавишу С.

6. Наберите код 0004. В РгУ должно индицироваться число 60.

7. Введите из журнала (форма 45) результаты многократных наблюдений звезд пары по п. 4.1.2.

8. Просмотр этой части данных п. 4.1.2 можно осуществить набором кода 0005, после чего следует нажать клавишу С. Корректировка данных осуществляется прямой адресацией десятичных ячеек.

9. Запустите вычисление по программе нажатием клавиши D и набором кода 1000. При этом в автоматическом режиме выводятся на индикацию: в РгУ - номера десятичных ячеек,

в РгХ - результаты вычисления по п. 4.1.2, хранящиеся в этих десятичных ячейках.

10. Запишите результаты вычисления в журнал (форма 46). После окончания счета в РгУ должно индицироваться значение l0, в РгХ - число n. При необходимости повторного счета вновь нажмите клавишу D и наберите код 1000.

4.3.3. Вычисление y, Py, my, m, l¢

1. В полевом журнале на листе (форма 46) должны быть зафиксированы исходные данные по п. 4.1.3: n, l0, j0, C1 ... Cn, l1 ... ln.

2. Если микроЭВМ после выполнения п. 4.3.2 не выключали, то перейдите к выполнению п. 4. В противном случае введите из журнала (форма 46) исходные данные по п. 4.1.3. Для этого нажмите клавишу D и наберите код 1006. В РгУ должно индицироваться число 47. После завершения ввода нажмите клавишу С.

3. Просмотр данных можно осуществить нажатием клавиши D и набором кода 1005, после чего следует нажать клавишу С.

Корректировка данных осуществляется прямой адресацией десятичных ячеек.

4. Запустите вычисление по программе нажатием клавиши D и набором кода 1007.

5. После первого останова выпишете в журнал (форма 46) из РгУ - У, из РгХ - Ру и нажмите клавишу S. После второго останова выпишете в журнал (форма 46) из РгУ - my, из РгХ - m и нажмите клавишу S. После третьего останова выпишете в журнал (форма 46) из РгУ - l¢.

4.4. Тест - пример

ОПРЕДЕЛЕНИЕ ДОЛГОТЫ КОМПЛЕКСОМ АУ-01 ИЗ МНОГОКРАТНОГО ФОТОЭЛЕКТРИЧЕСКОГО НАБЛЮДЕНИЯ ПАРЫ ЗВЕЗД НА СООТВЕТСТВЕННЫХ ВЫСОТАХ

ЖУРНАЛ № 5 ГОД 1988

ВСЕГО В ЖУРНАЛЕ ЛИСТОВ _____ В ТОМ ЧИСЛЕ ЗАПОЛНЕННЫХ _____

ОТВЕТСТВЕННЫЙ ИСПОЛНИТЕЛЬ _____________ (Ф. И. О.) ________ (подпись)

ОБЪЕКТ ___________________________________

ПУНКТ __________________________________

АУ-01 № 003

ПТР «АСТРА» № 02099

ЭКХ «АЛЬТАИР-М» № 032                                         НАБЛЮДАЛ ________(Ф. И. О.)

МПУ 8-2-01 № С005                                                                                                                      ________(подпись)

МИКРОЭВМ «ЭЛЕКТРОНИКА ДЗ-28» № 6919        ЗАПИСЫВАЛ _______(Ф. И. О.)

ТЕРМОМЕТР пращ                                                                                                                      ________(подпись)

БАРОМЕТР анероид                        ВЫЧИСЛИЛ В ПЕРВУЮ РУКУ_______(Ф. И. О.)

________(подпись)

ВЫЧИСЛИЛ ВО ВТОРУЮ РУКУ______(Ф. И. О.)

________(подпись)

ЖУРНАЛ ПРИНЯТ

РУКОВОДИТЕЛЬ РАБОТ ____________________________ (Ф. И. О.)

_______________________ (дата) __________________ (подпись)

РЕЗУЛЬТАТЫ ПРИЕМА РАДИОСИГНАЛОВ ВРЕМЕНИ

РЕЗУЛЬТАТЫ ОПРЕДЕЛЕНИЯ ПОПРАВКИ ЗА ЗАДЕРЖУ СИГНАЛА В ЦЕПЯХ МФ И БФР

(ФОРМА 44)

ИСХОДНЫЕ ДАННЫЕ ОБЩЕЙ ЧАСТИ

ВВОД ДАННЫХ 0002

КОНТРОЛЬ ВВЕДЕННЫХ ДАННЫХ 0003

(ФОРМА 43)

ИСХОДНЫЕ ДАННЫЕ

ВВОД ДАННЫХ 0011

КОНТРОЛЬ ВВЕДЕННЫХ ДАННЫХ 0012

ЗАПУСК ПРОГРАММЫ СЧЕТА 0001

РЕЗУЛЬТАТЫ ВЫЧИСЛЕНИЯ

ПОСЛЕ ПЕРВОГО ОСТАНОВА

ВЫВОД ЗНАЧЕНИЯ 0013

ПОСЛЕ ВТОРОГО ОСТАНОВА

(ФОРМА 45)

ИСХОДНЫЕ ДАННЫЕ ПО ПРОГРАММЕ НАБЛЮДЕНИЙ

ВВОД ДАННЫХ 0004

КОНТРОЛЬ ВВЕДЕННЫХ ДАННЫХ 0005

(ФОРМА 46)

ЗАПУСК ПРОГРАММЫ СЧЕТА > 1000

РЕЗУЛЬТАТЫ ВЫЧИСЛЕНИЯ ЗАПИШИТЕ НИЖЕ

ИСХОДНЫЕ ДАННЫЕ

ВВОД ДАННЫХ > 1006

КОНТРОЛЬ ВВЕДЕННЫХ ДАННЫХ > 1005

ЗАПУСК ПРОГРАММ СЧЕТА > 1007

РЕЗУЛЬТАТЫ ВЫЧИСЛЕНИЯ

КОДЫ (¢) ОТНОСЯТСЯ К ВД - 5024

РЕЗУЛЬТАТЫ ПРОВЕРКИ ЖУРНАЛА

№ № п/п

ЗАМЕЧАНИЯ

ЛИСТ

МЕРЫ ПО УСТРАНЕНИЮ

ИСПОЛНИТЕЛЬ

ПОДПИСЬ

1

2

3

4

5





















































































































































































ПОСЛЕ УСТРАНЕНИЯ ЗАМЕЧАНИЙ ЖУРНАЛ ПРИНЯТ

ПРИЕМЩИК __________________(ПОДПИСЬ, ДАТА)

ИСПОЛЬЗУЕМЫЕ ИСТОЧНИКИ

1. Руководство по астрономическим определениям. ГКИНП-01-153-81 М., «Недра», 1984, с. 382.

2. Неверов Л.В. Развитие способа равных высот. Геодезия и картография, № 8, 1989, с. 10 - 13.

3. Неверов Л.В., Беляков В.М., Семина Е.И. Оперативное высокоточное определение астрономических координат. Геодезия и картография, № 5, 1992, с. 8 - 11.

4. Рабочие эфемериды пар Цингера. Труды ЦНИИГАиК, вып. 90, 134, 136, 138.

5. Комплекс астрономического универсала АУ-01. Инструкция по эксплуатации АУ-01.00.000 ИЭ. ЦНИИГАиК, 1987, с. 181.

6. Комплекс астрономического универсала АУ-01. Техническое описание АУ-01.00.00.000 ТО. ЦНИИГАиК, 1987, с. 200.

7. Всемирное время и координаты полюса (окончательные данные). Бюллетень А ГКЕВЭИ Госстандарта РФ.

8. Всемирное время и координаты полюса. Бюллетень Е ГКЕВЭИ Госстандарта РФ.



СОДЕРЖАНИЕ

1. Основные положения. 2

2. Подготовка к определению долготы комплексом астрономического универсала ау-01. 4

2.1. Лабораторная подготовка приборов. 4

2.2. Подготовка эфемерид. 4

2.3. Подготовка на пункте наблюдений. 5

3. Порядок работы на пункте при определении долготы из многократного фотоэлектрического наблюдения пары звезд на соответственных высотах. 6

4. Вычисление долготы.. 7

4.1. Список исходных данных и получаемых результатов, их размещение в озу микроэвм. 8

4.2. Алгоритм.. 13

4.3. Руководство оператора. 16

4.4. Тест-пример. 18

Используемые источники. 25







© 2013 Ёшкин Кот :-)
