ОСТ 26-2000-83

ОТРАСЛЕВОЙ СТАНДАРТ

ЛЮКИ СТАЛЬНЫХ СВАРНЫХ
СОСУДОВ И АППАРАТОВ

Типы



Предисловие

1. РАЗРАБОТАН Центральным конструкторским бюро нефтеаппаратуры (ЦКБН)

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ письмом министерства химического и нефтяного машиностроения от 23 мая 1983 г. № 11-10-4/740

3. ЗАРЕГИСТРИРОВАН ВНИИКИ ГР № 8297483 от 16 сентября 1983 г.

4. ВЗАМЕН ОСТ 26-2000-77

5. ПЕРЕИЗДАНИЕ 1994 г. июнь С ИЗМЕНЕНИЯМИ № 1; 2; 3; 4: 1 - ИУС № 3-1987 г., 2 - ИУС № 6-1989 г., 3 - ИУС № 12-1990 г., 4 - ИУС № 7; 8-1992 г.

6. СРОК ПЕРВОЙ ПРОВЕРКИ - 1997 г., периодичность проверки - 5 лет.



ОТРАСЛЕВОЙ СТАНДАРТ

ЛЮКИ СТАЛЬНЫХ СВАРНЫХ СОСУДОВ И АППАРАТОВ.

Типы

Дата введения 1994-01-01

1. Область применения

Настоящий стандарт распространяется на люки стальных сварных сосудов и аппаратов на условное давление не более 16 МПа (160 кгс/см2), находящихся в условиях рабочих температур не ниже минус 70 и не выше 540 °С, и однократных и многократных статических нагрузок с количеством циклов нагружения не более 103.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 12.1.007-76 ССБТ. Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности.

ГОСТ 356-80 Арматура и детали трубопроводов. Давления условные пробные и рабочие. Ряды.

ГОСТ 28759.1-90 Фланцы сосудов и аппаратов. Типы и параметры.

ОСТ 26-2001-83 Люки со скобой стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2002-83 Люки с плоскими крышками стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2003-83 Люки со сферическими крышками стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2004-83 Люки загрузочные стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2005-83 Люки с фланцами, приварными встык, с уплотнительной поверхностью «выступ-впадина» стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2006-83 Люки с фланцами приварными встык, с уплотнительной поверхностью «шип-паз» стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2007-83 Люки с фланцами, приварными встык, под прокладку восьмиугольного сечения стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2011-83 Люки стальных сварных сосудов и аппаратов. Общие технические требования.

ОСТ 26-2094-83 Люки с фланцами и крышками облицованными листом из коррозионностойкой стали, стальных сварных сосудов и аппаратов. Конструкция.

3. Типы и основные параметры

3.1. Типы, параметры, размеры и шифры материальных исполнений люков должны соответствовать указанным в таблице 1.

3.2. Для работы под вакуумом с остаточным давлением не менее 0,04 МПа (300 мм рт.ст.) должны применяться люки на условное давление 0,1 МПа (1 кгс/см2); с остаточным давлением менее 0,04 Мпа (300 мм рт.ст.), но не менее 667 Па (5 мм рт.ст.), должны применяться люки на условное давление не менее 0,3 МПа (3 кгс/см2).

3.3. Люки исполнения 1 и 2 ОСТ 26-2002 и исполнения 1 по ОСТ 26-2004 допускается применять в сосудах и аппаратах, подвергаемых антикоррозионному защитному покрытию (гуммированию, освинцованию, лакокрасочному и др.).

3.4. Материальное исполнение люков в соответствии с ОСТ 26-2011.

3.5. Пределы применения люков по ОСТ 26-2002, ОСТ 26-2003, ОСТ 26-2005 - ОСТ 26-2007 и ОСТ 26-2094 в зависимости от температуры и материала должны соответствовать пределам применения фланцев по ГОСТ 28759.1, люков по ОСТ 26-2004 пределам применения фланцев по ГОСТ 356.

3.6. Люки по ОСТ 26-2002 и ОСТ 26-2094 на условное давление 0,1 МПа (1 кгс/см2) должны применяться на рабочее давление не более 0,1 МПа (1 кгс/см2) в интервале температур, установленных стандартами на конструкцию люков; для веществ 1 и 2-го классов опасности по ГОСТ 12.1.007 и взрыво-, пожароопасных продуктов эти люки должны применяться при рабочем давлении не более 0,07 МПа (0,7 кгс/см2).

3.7. ОСТ 26-2004 предусматривает люки на условное давление 0,25 МПа (2,5 кгс/см2) только исполнения 1.

3.8. Указанные в стандартах на конструкцию справочные размеры вылетов, приняты из условия применения люков на аппаратах с диаметром не менее двух диаметров люка.

3.9. Расчетная прибавка на коррозию принята равной 2 мм.


Таблица 1

Типы

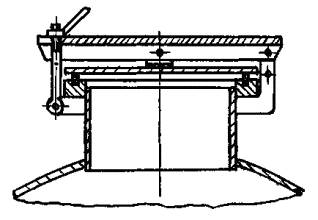

Люки со скобой

Стандарт

ОСТ 26-2001

Эскиз

Условный проход, мм

Диаметр внутренний, мм

Давление условное, МПа (кгс/см2)

Атмосферное

100

-

150

-

250

-

-

400

-

450

-

500

-

600

-

700



-

800



Температура, °С

от минус 60 до 200

Шифр материального исполнения

1 - 10

Типы

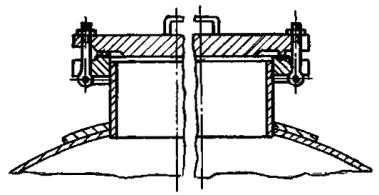

Люки с плоскими крышками

Стандарт

ОСТ 26-2002



исполнение 1

исполнение 2

исполнение 3

Эскиз

Условный проход, мм

Диаметр внутренний, мм

Давление условное, МПа (кгс/см2)

0,1 (1)

0,3 (3)

0,6 (6)

1,0 (0)

1,6 (16)

100

-













150

-













250

-













-

400



-

450







-

500



-

600

-

700







800







Температура, °С

от минус 70 до 300

Шифр материального исполнения

1 - 3

4 - 8

1 - 3

Типы

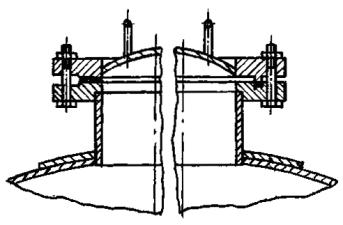

Люки со сферическими крышками

Стандарт

ОСТ 26-2003

Эскиз

исполнение 1

исполнение 2

Условный проход, мм

Диаметр внутренний, мм

Давление условное, МПа (кгс/см2)

0,3 (3)

0,6 (6)

1,0 (10)

1,6 (16)

100

-









150

-









250

-









-

400



-

450



-

500



-

600

-

700

-

800









Температура, °C

от минус 70 до 300

Шифр материального исполнения

4 - 8

Типы

Люки загрузочные

Стандарт

ОСТ 26-2004



исполнение 1

исполнение 2

Эскиз

Условный проход, мм

Диаметр внутренний, мм

Давление условное, МПа (кгс/см2)

0,25 (2,5)

0,6 (6)

1,0 (10)

1,6 (16)

100

-



150

-

250

-

-

400









-

450









-

500









-

600









-

700









-

800









Температура,°С

от минус 70 до 300

Шифр материального исполнения

1 - 8

Типы

Люки с фланцами и крышками, облицованными листом из коррозионностойкой стали

Стандарт

ОСТ 26-2094



исполнение 1

исполнение 2

исполнение 3

Эскиз

Условный проход, мм

Диаметр внутренний, мм

Давление условное, МПа (кгс/см2)

0,1 (1)

0,3 (3)

0,6 (6)

1,0 (10)

1,6 (16)

100

-











150

-











250

-











-

400



-

450





-

500



-

600

-

700



800



Температура,°С

от минус 70 до 100

Шифр материального исполнения

9 - 24

Типы

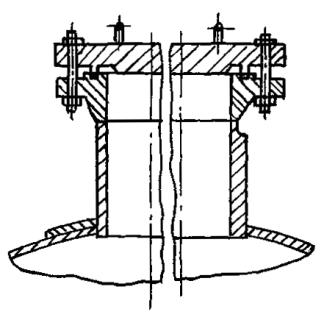

Люки с фланцами, приварными встык с уплотнительной поверхностью «выступ-впадина»

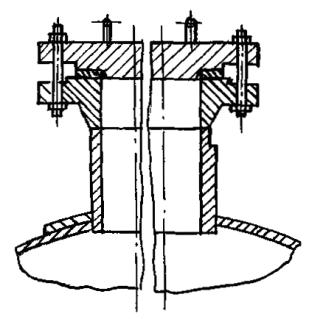

Люки с фланцами приварными встык с уплотнительной поверхностью «шип-паз»

Стандарт

ОСТ 26-2005

OCT 26-2006



исполнение 1

исполнение 2

исполнение 1

исполнение 2

Эскиз

Условный проход, мм

Диаметр внутренний, мм

Давление условное, МПа (кгс/см2)

1,6 (16)

2,5 (25)

4,0 (40)

1,6 (16)

2,5 (25)

4,0 (40)

80

-

-

-

-

-

-

-

100

-

-

-

-

-

-

-

150

-

-

-

-

-

-



250

-

-

-

-

-

-

-

-

400

-

450

-

500

-

600

Температура, °С

От минус 70 до 540

Шифр материального исполнения

1 - 9

Типы

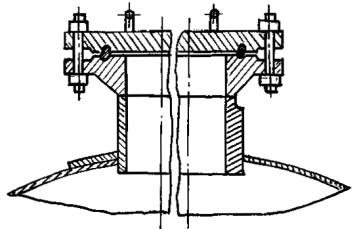

Люки с фланцами, приварными встык, под прокладку восьмиугольного сечения

Стандарт

ОСТ 26-2007



исполнение 1

исполнение 2

Эскиз

Условный проход, мм

Диаметр внутренний, мм

Давление условное, МПа (кгс/см2)

6,3 (63)

10,0 (100)

16,0 (160)

80

-

-

-

-

100

-

-

-

-

150

-

-

-

-

250

-

-

-

-



400



450



500

-



600

-

-

-

Температура, °С

От минус 70 до 540

Шифр материального исполнения

2; 7; 8.

2; 3; 4; 5; 6; 9.
