Письмо Координационного центра по ценообразованию и сметному нормированию в строительстве от 19 декабря 2002 г. № КЦ/П35

"О введении элементных сметных норм на монтаж окон из ПВХ-профилей"

(с изменениями от 23 марта 2006 г.)

Рекомендовать к применению с 1 января 2003 года дополнительные элементные сметные нормы на монтаж окон из ПВХ-профилей.

Дополнить указанными нормами Сборник ГЭСН-2001-10 "Деревянные конструкции".

В связи с введением указанных элементных сметных норм, считать утратившими силу поправочные коэффициенты п. 3.8 Технической части Сборника ГЭСН-2001-10 "Деревянные конструкции" в части пластиковых окон.

Техническая часть

Нормы основаны на Рекомендациях по монтажу окон из ПВХ, разработанных фирмой КВЕ (Германия). В нормах принято крепление оконных блоков дюбелями. При других типах крепления блоков нормы не корректируются.

Изделия должны соответствовать ГОСТ 30674-99 "Блоки оконные из поливинилхлоридных профилей".

Типы окон по способу открывания:

- Поворотные (открывание наружу или внутрь);

- Откидные - фрамуги (с верхним или нижним подвесом);

- Поворотно-откидные;

- Глухие (не открывающиеся).

Типы окон по конфигурации:

- Одностворчатые с фрамугой или без нее с однокамерным либо двухкамерным стеклопакетом;

- Двухстворчатые с фрамугой или без нее с однокамерным либо двухкамерным стеклопакетом

- Трехстворчатые с фрамугой или без нее с однокамерным либо двухкамерным стеклопакетом

Настоящие нормы не охватывают монтаж окон ПВХ специальной конфигурации - арочные окна; круглые окна; треугольные окна; трапециевидные окна; многоугольные окна.

Рекомендации к монтажу окон

1. Монтаж ПВХ окон и балконных дверей должен осуществляться специализированными строительными (ремонтно-строительными) фирмами, имеющими право (лицензию) на производство таких работ.

2. По требованию потребителя (заказчика) изготовитель (поставщик) изделий должен предоставлять ему Типовую Инструкцию по монтажу окон и балконных дверей из ПВХ - профилей.

3. При проектировании и исполнении узлов примыкания должны выполняться следующие условия:

1. Заделка монтажных зазоров между изделиями и откосами проемов стеновых конструкций должна быть плотной, герметичной, рассчитанной на выдерживание климатических нагрузок снаружи и условий эксплуатации внутри помещений.

2. Эксплуатационные характеристики конструкций узлов примыкания (сопротивление теплопередаче, звукоизоляция, воздухо- и водопроницаемость) должны отвечать наибольшим значениям требований, установленных к окнам в действующих стандартах и Строительных Нормах и Правилах (СНиП).

3. Герметизация швов со стороны помещений должна быть более плотной, чем снаружи.

4. Конструкция узлов примыкания должна обеспечивать надежный отвод дождевой воды и конденсата наружу. Не допускается проникновение влаги внутрь стеновых конструкций и помещений.

5. Конструкция узлов примыкания должна препятствовать образованию мостиков холода, приводящих к образованию конденсата на внутренних поверхностях оконных проемов.

6. При выборе заполнения монтажных зазоров следует учитывать эксплуатационные температурные изменения габаритных размеров изделий:

- для изделий из ПВХ-профилей белого цвета - 1.6 мм на 1 п. м

- для изделий из ПВХ-профилей других цветов - 2.4 мм на 1 п. м

Минимальные размеры монтажных зазоров, должны соответствовать приведенным в таблицах 1 и 2.

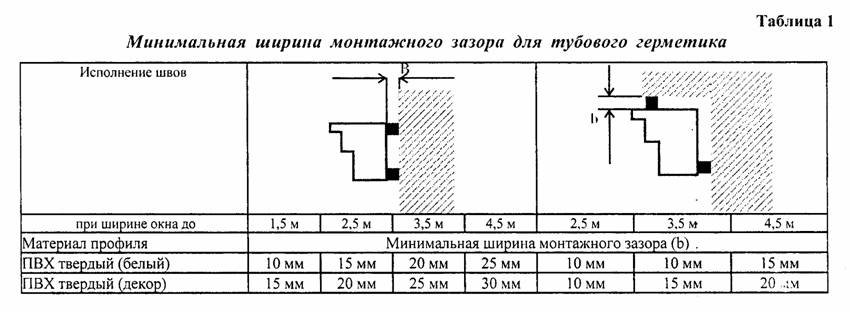

"Таблица 1. Минимальная ширина монтажного зазора для тубового герметика"

__________________________

Примечание.

Величины минимальной ширины шва даны для тубовых герметиков, эластичность которых не менее 25%. Для герметиков, у которых это значение меньше 25%, величина минимально ширины шва должна быть соответственно увеличена.

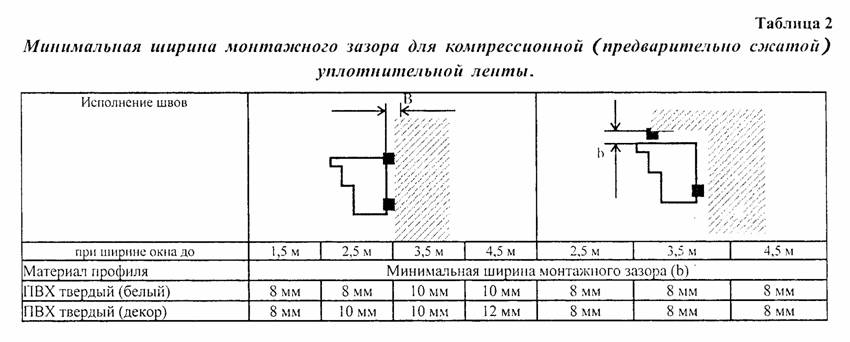

"Таблица 2. Минимальная ширина монтажного зазора для компрессионной (предварительно сжатой) уплотнительной ленты"



Элементные сметные нормы

Таблица ЭСН 10-01-034 Установка в каменных стенах жилых и общественных зданий оконных блоков из ПВХ-профилей

(с изменениями от 23 марта 2006 г.)

Состав работ:

01. Подготовка оконных блоков к предварительной установке в проем (снятие створок; в местах глухого остекления - снятие штапиков и стеклопакетов; с наружной стороны - снятие защитной пленки). 02. Установка оконной коробки на технологические клинья в проем и выставление в горизонтальной плоскости. 03. Устройство на коробке отметок для сверления отверстий под дюбеля в местах закладных деревянных пробок. 04. Извлечение оконной коробки из проема. 05. Сверление отверстий под дюбеля (снаружи внутрь коробки). 06. Установка оконной коробки в проем с выставлением по уровню в горизонтальной и вертикальной плоскостях и закреплением в проеме клиньями. 07. Сверление стены под дюбеля по имеющимся отверстиям в дверной балконной коробке. 08. Установка дюбелей (при затяжке использовать шуруповерты с тарированным моментом). 09. Заполнение зазора между оконным блоком и стеной монтажной пеной. 10. Установка саморасширяющихся изоляционных, пароизоляционных и водоизоляционных лент. 11. Установка стеклопакетов и закрепление штапиков (в местах глухого остекления), навеска створок.

Измеритель: 100 м2 проемов



Монтаж окон из ПВХ-профилей

10-01-034-01

глухих с площадью проема до 2 м2

10-01-034-02

глухих с площадью проема более 2 м2

10-01-034-03

поворотных (откидных, поворотно-откидных) с площадью проема до 2 м2 одностворчатых

10-01-034-04

поворотных (откидных, поворотно-откидных) с площадью проема более 2 м2 одностворчатых

10-01-034-05

поворотных (откидных, поворотно-откидных) с площадью проема до 2 м2 двухстворчатых

10-01-034-06

поворотных (откидных, поворотно-откидных) с площадью проема более 2 м2 двухстворчатых

10-01-034-07

поворотных (откидных, поворотно-откидных) с площадью проема до 2 м2 трехстворчатых, в том числе при наличии створок глухого остекления

10-01-034-08

поворотных (откидных, поворотно-откидных) с площадью проема более 2 м2 трехстворчатых, в том числе при наличии створок глухого остекления



Шифр ресурса

Наименование элемента затрат

Единица измерения

10-01-034-01

10-01-034-02

10-01-034-03

10-01-034-04

1

Затраты труда рабочих-строителей

чел.-ч.

171,52

113,12

163,69

110,86

1.1

Средний разряд работы



3,8

3,8

3,8

3,8

2

Затраты труда машинистов

чел.-ч.

7,38

7,18

7,38

7,18

3

Машины и механизмы











400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

3,4

3,4

3,4

3,4

021140

Краны на автомобильном ходу при работе на других видах строительства 6,3 т

маш.-ч

1,1

0,9

1,1

0,9

031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

2,88

2,88

2,88

2,88

331451

Перфораторы электрические

маш.-ч

18,21

14,94

17,34

16,00

330208

Шуруповерты строительно-монтажные

маш.-ч

11,82

9,70

11,26

10,39

4

Материалы











(203-9095)

Блоки оконные поливинилхлоридные (ПВХ)

м2

100

100

100

100

101-9101-003

Дюбели монтажные 10×130 (10×132, 10×150) мм

10 шт.

65,0

53,34

61,91

57,14

101-9459-003

Лента изоляционная бутиловая ПСУЛ

м

264

159

264

159

101-9459-004

Лента пароизоляционная

м

274

163

274

163

101-9459-005

Лента водоизоляционная диффузионная

м

64

51

64

51

101-1920

Герметик пенополиуретановый (пена монтажная) типа Makroflekx, Soudal в баллонах по 750 мл

баллон

20,7

12,6

19,3

12,3

102-0291

Клинья деревянные (с учетом оборачиваемости)

шт.

16,25

13,34

15,47

14,29





Шифр ресурса

Наименование элемента затрат

Единица измерения

10-01-034-05

10-01-034-06

10-01-034-07

10-01-034-08

1

Затраты труда рабочих-строителей

чел.-ч.

141,31

81,65

146,35

102,34

1.1

Средний разряд работы



3,8

3,8

3,8

3,8

2

Затраты труда машинистов

чел.-ч.

7,67

7,52

7,87

7,77

3

Машины и механизмы











400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

3,5

3,5

3,61

3,61

021140

Краны на автомобильном ходу при работе на других видах строительства 6,3 т

маш.-ч

1,2

1,05

1,2

1,1

031121

Подъемники мачтовые строительные 0,5 т

маш.-ч

2,97

2,97

3,06

3,06

331451

Перфораторы электрические

маш.-ч

16,34

14,0

16,34

11,67

330208

Шуруповерты строительно-монтажные

маш.-ч

10,61

9,09

10,61

7,57

4

Материалы











(203-9095)

Блоки оконные поливинилхлоридные (ПВХ)

м2

100

100

100

100

101-9101-003

Дюбели монтажные 10×130 (10×132, 10×150) мм

10 шт.

58,33

49,98

58,33

41,66

101-9459-003

Лента изоляционная бутиловая ПСУЛ

м

252

154

221

151

101-9459-004

Лента пароизоляционная

м

264

161

224

154

101-9459-005

Лента водоизоляционная диффузионная

м

64

52

85

52

101-1920

Герметик пенополиуретановый (пена монтажная) типа Makroflekx, Soudal в баллонах по 750 мл

баллон

19,1

11,6

19,1

11,6

102-0291

Клинья деревянные (с учетом оборачиваемости)

шт.

14,58

12,50

14,58

10,42

Нормы в зависимости от толщины профиля не корректируются. Расход монтажных дюбелей может уточняться по проектным и фактическим данным.

Генеральный директор Центра

П.В. Горячкин
