ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

СИСТЕМА СТАНДАРТОВ ТЕХНОЛОГИЧЕСКОЙ ОСНАСТКИ.
ПРИСПОСОБЛЕНИЯ К МЕТАЛЛОРЕЖУЩИМ СТАНКАМ.
ИНФОРМАЦИОННО-ПОИСКОВАЯ СИСТЕМА ПО ВЫБОРУ.
ИНФОРМАЦИОННЫЙ МАССИВ ОСНАЩАЕМЫХ
ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ. ПРАВИЛА ФОРМИРОВАНИЯ



РД 50-534-85







РУКОВОДЯЩИЙ НОРМАТИВНЫЙ ДОКУМЕНТ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Система стандартов технологической оснастки. Приспособления к металлорежущим станкам. Информационно-поисковая система по выбору. Информационный массив оснащаемых технологических операций.

Правила формирования

РД 50-534-85

Введены впервые

Утверждены Постановлением Госстандарта СССР от 15 марта 1985 г. № 594, срок введения установлен

с 01.01.86

Методические указания разработаны в соответствии с заданием 7.02 ПКС «Переналаживаемая технологическая оснастка» № 131-1.16.82 на 1981 - 1985 гг. и устанавливают основные требования, обеспечивающие единство методического подхода к правилам формирования информационного массива оснащаемых технологических операций, реализуемых на металлорежущих станках.

Настоящие методические указания взаимосвязаны с комплексом нормативных документов на основные требования к ИПС по выбору станочных приспособлений (РД 50-533-85), на правила формирования информационного массива технологической оснастки (РД 50-535-85) и на требования к выбору их оснащения (РД 50-536-85).

Методические указания предназначены для работников служб ТПП, АСТПП и САПР, осуществляющих разработку и внедрение ИПС технологического назначения.

1. ОБЩИЕ ПОЛОЖЕНИЯ

Создание информационного массива оснащаемых технологических операций является исходным для установления потребного массива технологической оснастки.

При составлении технологических операций указывается совокупность конструктивных, технологических и организационных признаков, необходимых и достаточных для выбора технологической оснастки,

Для выбора конкретной конструкции оснастки необходима классификация указанных признаков и кодирование их разновидностей.

Состав и значность комплексного кода характеризуют количество, порядок учета и разновидности совокупности классификационных признаков. Он зависит от задач, решаемых с помощью ИПС.

В данном комплексе нормативных документов рассматриваются три разновидности ИПС для выбора технологической оснастки, применяемой на металлорежущих станках:

ИПС для автоматизированного выбора оснастки на стадии проектирования технологических процессов с учетом экономических показателей, отражающих затраты и трудоемкость при проектировании и изготовлении оснастки (ИПС-I);

ИПС для автоматизированного выбора приспособлений-аналогов из массива ранее спроектированных (ИПС-II);

ИПС для полуавтоматизированного выбора оснастки на основании экспертных оценок (ИПС-III).

2. ПРАВИЛА ФОРМИРОВАНИЯ МАССИВА ДЛЯ ИПС I

Формирование массива технологических операций основывается на внесении информации:

об обозначении детали,

о серийности ее выпуска,

о геометрической форме и функциональном назначении,

о свойствах детали, определяющих технологию ее изготовления,

о видах обрабатываемых поверхностей и требованиях, предъявляемых при их получении,

о связях детали с информационным массивом технологических операций.

Массив технологических операций целесообразно подразделять на отдельные подмассивы, каждый из которых характеризует детали, относящиеся к одному подклассу, определяемому единством геометрической формы и функционального назначения этих деталей.

В качестве примера приводится методика обозначения составляющих массива технологических операций, использованная при внедрении ИПС-I на одном из машиностроительных предприятий.

Рекомендуемый состав и значность комплексного кода, определяющего классификационные признаки обрабатываемых деталей, указан на рис. 1.

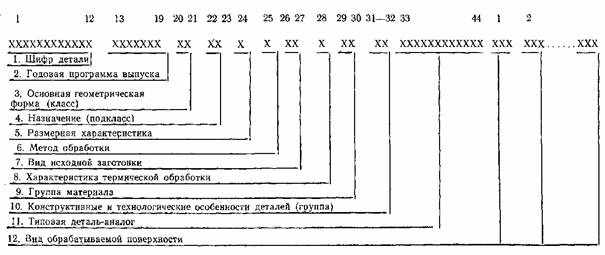

Рис. 1. Состав и значность кода признаков детали

Цифры с 1-й по 12-ю обозначают признак «Шифр детали», определяемый принятым на предприятии номером чертежа обрабатываемой детали; этот признак является переменной частью информации; принятой для конкретного предприятия.

Цифры с 13-й по 19-ю определяют годовую программу выпуска; этот признак также является переменным и характеризует серийность изготовления детали в условиях конкретного предприятия.

Цифры 20-я и 21-я устанавливают признак «Основная геометрическая форма», определяемый классом детали по Классификатору изделий и конструкторской документации машиностроения и приборостроения (Классификатор ЕСКД).

Цифры 22-я и 23-я определяют подкласс однотипных по признаку «Функции и назначение» деталей.

Подмассив технологических операций составляется для каждого подкласса деталей и называется классификатором.

Внутри подкласса детали подразделяются на группы по разновидностям, учитывающим их конструктивные и технологические особенности. Признак «Конструктивные и технологические особенности деталей» обозначается в комплексном коде 31-й и 32-й цифрами.

Таблицы классификаций по группам создаются дифференцированно по каждому подклассу. Процесс создания этих таблиц заключается в анализе технологических процессов и приспособлений, используемых при изготовлении данного подкласса деталей.

Значность кода признаков «Основная геометрическая форма», «Функций и назначение», «Конструктивные и технологические особенности деталей» для деталей, которые в рамках рассматриваемой ИПС снабжены типовыми классификаторами технологических операций, приведена в табл. 1 и табл. 2.

Значность кодов признаков «Основная геометрическая форма», «Функции и назначение» соответствует обозначению класса и подкласса деталей по Классификатору ЕСКД. Однако для второго признака выделяется два знака, так как объединение деталей в подклассы Классификатора ЕСКД не совпадает с принятыми в ИПС-I принципами их объединения в подклассы по подобию применяемых для них технологических процессов и конструкций приспособлений. Поэтому количество подклассов в последнем случае может значительно превышать 9 в отличие от Классификатора ЕСКД.

Таблица 1

Классификаций и кодирование деталей по признакам «Основная геометрическая форма детали (класс)», «Функция и назначение детали (подкласс)»

Наименование

Код

Наименование подкласса

Код

подкласса

Класс тела вращения

71

Валы

01

Втулки

02

Шестерни

03

Фланцы

04

Диски

05

Колеса зубчатые

06



07

08

09

Класс не тела вращения

73

Корпуса

01



02

74

Рычаги

03

04

05

06

07

08

09

Таблица 2

Классификация и кодирование по признаку «Конструктивные и технологические особенности деталей» (группа) типа рычагов

Наименование группы

Код

Наименование группы

Код



С одним базовым цилиндрическим отверстием, одним прямым плечом:



С двумя базовыми отверстиями (цилиндрическое и фасонное), двумя плечами (прямые и изогнутые), плоский

09



неплоский

01



плоский

02

С двумя базовыми цилиндрическими отверстиями, одним плечом, неплоский

10



С одним базовым цилиндрическим отверстием, двумя прямыми плечами:



С двумя базовыми цилиндрическими отверстиями, одним прямым плечом:



неплоский

03



плоский

04

неплоский

11



С одним базовым цилиндрическим отверстием, двумя изогнутыми плечами:



плоский

12



С тремя базовыми цилиндрическими отверстиями, двумя прямыми плечами:





неплоский

05

неплоский

13



плоский

06

плоский

14



С одним базовым фасонным отверстием, одним прямым плечом, неплоский

07

изогнутый

15

С одним базовым фасонным отверстием, одним изогнутым плечом, неплоский

08

Признак «Конструктивные и технологические особенности деталей» эквивалентен классификационным признакам, определяющим группу, подгруппу и вид детали по Классификатору ЕСКД. Однако он также имеет свою значность и устанавливает конструктивные параметры, определяющие выбор технологии обработки.

Например, по Классификатору ЕСКД обозначение детали «Рычаг без вилки с одним плечом и одним круглым базовым отверстием» - 743111, а по типовому классификатору ИПС для рычагов - 740301 или 740302, так как отличительными признаками, определяющими технологию его обработки, приняты: одно базовое цилиндрическое отверстие, одно прямое плечо, неплоская (01) или плоская форма (02) по табл. 2.

Комплексный код учитывает все классификационные признаки Технологического классификатора деталей машиностроения и приборостроения (Технологический классификатор ЕСКД) с некоторыми отличиями, облегчающими и конкретизирующими поиск оснастки.

Признак «Размерная характеристика» детали обозначается в ИПС упрощенно одним знаком (24-я цифра). Значность кода приведена в табл. 3.

Таблица 3

Классификация и кодирование по признаку «Размерная характеристика»

Объект

Габаритная характеристика

Габаритные параметры

Код

Детали

Мелкие и средние

Максимальный из трех параметров l, h, b < 300

1



Крупные

Один из трех параметров 300 £ l, h, b £ 1000

2



Весьма крупные

Один из трех параметров

l, h, b > 1000

3

Примечание: l - длина детали; b - ширина детали; h - высота детали.

Признак «Группа материала» (цифры 29-я и 30-я) и признак «Метод обработки» (цифра 25-я) имеют значность соответственно по табл. 0.2 и табл. 0.3 Технологического классификатора ЕСКД.

Признаки «Вид исходной заготовки» (цифры 26-я и 27-я), относящиеся к технологическим признакам детали, имеют значность соответственно с табл. 4.1 и табл. 4.5 Технологического классификатора ЕСКД.

Информация о требованиях к точности и шероховатости поверхности, которая обычно вносится в комплексный код Технологического классификатора ЕСКД, заменена массивом закодированных типовых технологических операций, применяемых при обработке рассматриваемого подкласса деталей.

В качестве примера в табл. 4 представлен массив закодированных технологических операций, применяемых при обработке группы деталей «Рычаги двумя базовыми цилиндрическими отверстиями, одним прямым плечом, неплоские», а в табл. 5 - при обработке группы деталей «Валы с L:D > 2».

В табл. 4 и табл. 5 типовые технологические операции разнесены по отдельным клеткам, в которых приведен эскиз обрабатываемой поверхности, дано ее название и приведен код, классифицирующий их по видам.

Справа от кода приводятся ряды допусков (квалитеты), определяющие точность и шероховатость обрабатываемой поверхности, соответствующие отдельной операции или группе взаимозаменяемых операций.

Признак технологической операции кодируется тремя знаками.

Первый знак кода предусматривает разделение всех поверхностей на наружные и внутренние. Второй знак кода определяет форму поверхности, третий - местоположение поверхности на детали, а также характеристики ее обработки.

Все наружные поверхности кодируются нечетными числами, внутренние - четными. Кодирование формы поверхности приведено в табл. 6.

Код третьего знака определяет порядковый номер поверхности задаваемой формы в группе поверхностей этой формы по табл. 4 и табл. 5.

Кроме того, с целью сокращения количества знаков в комплексном коде, третий знак одновременно учитывает диапазоны квалитетов точности и характеристик шероховатости обрабатываемой поверхности.

При кодировании признака «Вид обрабатываемой поверхности» для деталей, изготавливаемых с большой концентрацией обрабатываемых поверхностей на одной технологической операции, или при соответствии рассматриваемой технологической операции нескольким диапазонам квалитетов точности и характеристик шероховатости обрабатываемой поверхности количество знаков кода может быть увеличено (например, третий знак характеризует расположение обрабатываемой поверхности, а четвертый - точность и шероховатость обрабатываемой поверхности).

Массивы технологических операций вносятся в классификаторы по группам деталей и сопровождаются типовыми технологическими процессами, применяемыми при обработке этих групп деталей.

Массив типовых технологических процессов рекомендуется представлять, как показано в табл. 7 и табл. 8.

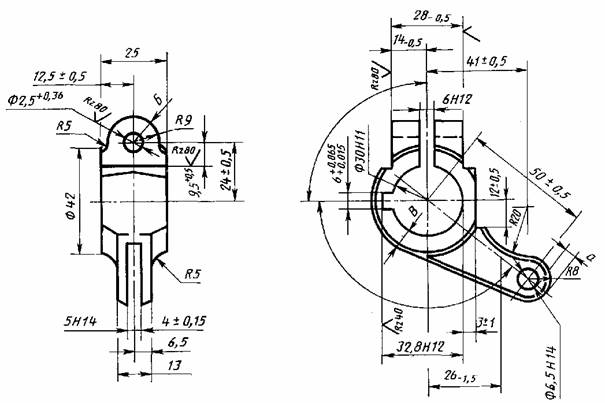

В клетках табл. 7 и табл. 8 приведены типовые детали групп «Рычаги с двумя базовыми цилиндрическими отверстиями, одним прямым плечом, неплоские» (типовые технологические операции по табл. 4) и «Валы с L:D > 2» (типовые технологические операции по табл. 5). В верхней части клеток в виде кодов указан типовой маршрут обработки этих деталей, а в нижней - принятое на предприятии обозначение номера чертежа детали. При составлении отраслевых или межотраслевых классификаторов целесообразно указать обозначение детали по Классификатору ЕСКД.

Таблица 4

Массив закодированных технологических операций по обработке рычагов с двумя базовыми цилиндрическими отверстиями, одним прямым плечом (группа 14)

111 IT 14 ... 12 Rz 80 ... Rz 20

Канавка на меньшей бобышке, // основной плоскости

112 IT 14 ... 12 Rz 80 ... Rz 20

Канавка и плоскость на большей бобышке, ^ основной плоскости

113 IT 14 ... 12 Rz 80 ... Rz 20

Канавка на большей бобышке, // основной плоскости

114 IT 14 ... 12 Rz 80 ... Rz 20

Канавка на большей бобышке, // основной плоскости

115 IT 14 ... 12 Rz 80 ... Rz 20

Паз на большей бобышке, ^ основной плоскости



171 IT 13 ... 8 Rz 80 ... Ra 0,63

Плоскость на большей бобышке, ^ основной плоскости

172 IT 14 ... 12 Rz 80 ... Rz 20

Плоскость на меньшей бобышке, // основной плоскости

173 IT 14 ... 12 Rz 80 ... Rz 20

Плоскость на большей бобышке, // основной плоскости

174 IT 13 ... 8 Rz 80 ... Ra 0,63

Плоскость на большей бобышке, ^ основной плоскости

175 IT 13 ...8 Rz 80 ... Ra 0,63

Плоскость на теле рычага, // основной плоскости (открытая)

176 IT 13 ... 8 Rz 80 ... Ra 0,63

Плоскость на теле рычага, ^ основной плоскости

177 IT 13 ... 8 Rz 80 ... Ra 0,63

Плоскость на большей бобышке, // Основной плоскости (открытая)

178 IT 13 ... 8 Rz 80 ... Ra 0,63

Плоскость на большей бобышке, // основной плоскости (закрытая)

179 IT 13...8 Rz 80... Ra 0,63

Плоскость на теле рычага, ^ основной плоскости (закрытая)

371 IT 13 ... 8 Rz 80 ... Ra 0,63

Плоскость на меньшей бобышке, // основной плоскости

372 IT 14 ... 12 Rz 80 ... Rz 20

Плоскость на большей бобышке, // основной плоскости



191 IT 14...8 Rz 160... 0,63

Наружная комбинированная (цилиндрические, торец, фаска)

192. IT 12... 8 Rz 80... Ra 0,63

Наружная комбинированная (торец, отверстие, фаска)

211 IT 10... 8 Rz 80... Ra 0,63

Внутренняя канавка (паз) в базовом отверстии на большей бобышке

221 IT 12 ... 8 Rz 80 ... Ra 0,63

Внутренняя резьбовая глухая и внутренняя цилиндрическая с осью, // оси детали

231 IT 12 ...8 Rz 80 ... Ra 0,63

Внутренняя резьбовая и внутренняя цилиндрическая на большей бобышке с осью, // основной плоскости



241 IT 12 ... 10 Rz 80 ... Rz 20

242 IT 10 ... 8 Ra 2,5 ... Ra 0,63

Внутренняя цилиндрическая базовая на большей бобышке

243 IT 12 ... 10 Rz 80 ... Rz 20

Внутренняя цилиндрическая на меньшей бобышке

244 IT 12 ... 8 Rz 80 ... Ra 0,63

Внутренняя цилиндрическая на большей бобышке с осью, // основной плоскости

245 IT 12 ... 8 Rz 80 ... Ra 0,63

Внутренняя цилиндрическая на большей бобышке с осью, ^ основной плоскости

246 IT 12 ... 8 Rz 80 ... Ra 0,63

Внутренняя цилиндрическая на меньшей бобышке с осью, // основной плоскости

247 IT 12 ... 8 Rz 80 ... Ra 0,63

Внутренняя цилиндрическая базовая на меньшей бобышке

251 IT 10 ... 8 Ra 2,5 ... Ra 0,63

Внутренняя фасонная базовая

261 IT 10 ... 8 Ra 2,5 ... Ra 0,63

Внутренняя шлицевая базовая на большей бобышке

281 IT 12 ... 10 Rz 80 ... Rz 20

Внутренние конические (фаски) на большей бобышке с двух сторон с осью, ^ основной плоскости

282 IT 12 ... 10 Rz 80 ... Rz 20

Внутренние конические (фаски) на меньшей бобышке с двух сторон с осью, ^ основной плоскости

283 IT 12 ... 10 Rz 80 ... Rz 20

Внутренние конические (фаски) на большей бобышке с осью, // основной плоскости



Таблица 5

Массив закодированных технологических операций по обработке валов с L:D > 2

011 IT 14 ... 8 Rz 80 ... Rz 20 500

Внутренняя канавка

012 IT14 ...8 Rz 40 ... Ra 2,5 505

Внутренняя канавка с наружной конической базовой поверхностью

013 IT12 ... 8 Rz 40 ... Ra. 2,5 510

Внутренняя канавка открытая

021 IT11 ... 7 Rz 40 ... Ra 2,5 525

Внутренняя резьбовая цилиндрическая с осью, соосной оси детали

022 IT11 ... 7 Rz 40 ... Ra 2,5 530

Внутренняя резьбовая цилиндрическая с конической базовой поверхностью

023 IT11 ... 7 Rz 40 ... Ra 2,5 536

Внутренняя резьбовая цилиндрическая с осью, эксцентричной оси детали

024 IT11 ... 7 Rz 40 ... 2,5 540

Внутренняя резьбовая коническая с осью, соосной оси детали

025 IТ11 ... 7 Rz 40 ... Ra 2,5 545

Внутренняя резьбовая коническая с конической базовой поверхностью



026 IT11 ... 7 Rz 40... Ra 2,5 655

Внутренняя резьбовая коническая с осью, эксцентричной оси детали

027 IT11 ... 7 Rz 40 ... Ra 2,5 555

Внутренняя резьбовая цилиндрическая с осью, ^ оси детали

028 IT11 ... 7 Rz 40 ... Ra 2,5 560

Внутренняя резьбовая цилиндрическая, ^ оси детали в специальных центрах

029 IT11 ... 7 Rz 40 ... Ra 2,5

Внутренняя резьбовая коническая с осью, ^ оси детали

221 IT11 ... 7 Rz 40 ... Ra 2,5 570

Внутренняя резьбовая коническая, ^ оси детали в специальных центрах



222 IT11 ... 7 Rz 40 ... Ra 2,5 575

Внутренние резьбовые цилиндрические со взаимно ^ и пересекающимися осями

223 IT11 ... 7 Rz 40 ... Ra 2,5 580

Внутренние резьбовые конические со

взаимно ^ и пересекающимися осями

224 IT11 ... 7 Rz 40 ... Ra 2,5 585

Внутренние резьбовые цилиндрические с // осями, ^ оси детали

225 IT11 ... 7 Rz 40 ... Ra 2,5 590

Внутренние резьбовые конические с // осями, ^ оси детали

031 IT14 ... 8 Rz 20 ... Ra 2,5 600

Внутренняя зубчатая закрытая



041 IT14 ... 12 Rz 80 ... Rz 40 620

042 IT11 ... 10 Rz 20 ... Ra 2,5 621

043 IT9 ... 7 Ra 1,25 ... Ra 0,63 622

Внутренняя цилиндрическая с осью, соосной оси детали

044 IT14 ... 12 Rz 80 ... Rz 40 625

045 IT11 ... 10 Rz 20 ... Ra 2,5 626

046 IT9 ... 7 Ra 1,25 ... Ra 0,63 627

Внутренняя цилиндрическая с конической базовой поверхностью

047 IT14 ... 12 Rz 80 ... Rz 40 630

048 IT11 ... 10 Rz 20 ... Ra 2,5 631

049 IT9 ... 7 Ra 1,25 ... Ra 0,63 632

Внутренняя цилиндрическая с осью, эксцентричной оси детали

241 IT14 ... 12 Rz 80 ... 40 635

242 IT11 ... 10 Rz 2,0 ... Ra 2,5 636

243 IT19 ... 7 Ra 1,25 ... Ra 0,63 637

Внутренняя цилиндрическая с осью оси детали

245 IT14 ... 12 Rz 80 ... 40 640

246 IT11 ... 10 Rz 20 ... Ra 2,5 641

247 IT9 ... 7 Ra 1,25 ... Ra 0,63 642

Внутренняя цилиндрическая с осью оси детали в специальных центрах

248 IT14 ... 12 Rz 80 ... 40 645

249 IT11 ... 10 Rz 20 ... Ra 2,5 646

441 IT9 ... 7 Ra 1,25 ... Ra 0,63 647

Внутренняя цилиндрическая под углом к оси детали

442 IT14 ... 12 Rz 80 ... Rz 40 650

443 IT11... 10 Rz 20 ... Ra 2,5 651

444 IT9 ... 7 Ra 1,25 ... Ra 0,63 652

Внутренняя цилиндрическая со взаимно ^ и пересекающимися осями

445 IT14 ... 12 Rz 80 ... Rz 40 655

446 IT11 ... 10 Rz 20 ... Ra 2,5 656

447 IT9 ... 7 Ra 1,25 ... Ra 0,63 657

Внутренняя цилиндрическая с осями, оси детали

448 IT14 ... 12 Rz 80 ... Rz 40 660

449 IT11 ... 10 Rz 20 … Ra 2,5 661

641 IT9 ... 7 Ra 1,25 ... Ra 0,63 662

Внутренняя цилиндрическая (выточка)

64,2 IT14 ... 12 Rz 80 ... Rz 40 665

643 IT11 ... 10 Rz 20 ... Ra 2,5 666

644 IT9 ... 7 Ra 1,26 ... Ra 0,63 667

Внутренняя цилиндрическая (выточка) плоскость

645 IT14 ... 12 Rz 80 ... Rz 40 670

646 IT11 ... 10 Rz 20 ... Ra 2,5 671

647 IT9 ... 7 Ra 1,25 ... Ra 0,63 672

Внутренняя цилиндрическая в наружной канавке

648 IT12 ... 10 Rz 20 ... Ra 2,5 675

Внутренняя цилиндрическая (центровое отверстие)

649 IT12 ... 10 Rz 20 ... Ra 2,5 680

Внутренняя цилиндрическая (центровое отверстие) с конической базовой поверхностью

841 IT12 ... 10 Rz 20 ... Ra 2,5 685

Внутренние цилиндрические (центровые отверстия) с осью, эксцентричной осидетали

051 IT14 ... 8 Rz 40 ... Ra 2,5 700

Внутренняя шлицевая закрытая

062 IT12 ... 7 Rz 40 ... Ra 1,25 7,05

Внутренняя шлицевая открытая

071 IT12 ... 10 Rz 80 ... Ra 2,5 720

072 IT9 ... 7 Ra 1,25 ... Ra 0,63 721

Внутренняя плоскость торца

073 IT12 ... 10 Rz 80 ... Rz 20 725

Внутренняя плоскость многогранника

081 IT14 ... 12 Rz 80 ... Rz 40 750

082 IT11 ... 10 Rz 20 ... Ra 2,5 751

083 IT9 ... 7 Ra 1,25 ... Ra 0,63 752

Внутренняя коническая с осью, соосной оси детали

084 IT14 ... 12 Rz 80 ... Rz 40 755

085 IT11 ... 10 Rz 20 ... Ra 2,5 756

086 IT9 ... 7 Ra 1,25 ... Ra 0,63 757

Внутренняя коническая с наружной конической базовой поверхностью

087 IT14 ... 12 Rz 80 ... Rz 40 760

088 IT11 ... 10 Rz 20 ... Ra 2,5 761

089 IT9 ... 7 Rz 1,25 ... Ra 0,63 762

Внутренняя коническая с осью, эксцентричной оси детали

281 IT14 ... 12 Rz 80 ... Rz 40 765

282 IT11 ... 10 Rz 20 ... Ra 2,5 766

283 IT9 ... 7 Rz 1,25 ... Ra 0,63 767

Внутренняя коническая с осью оси детали

284 IT14 ... 12 Rz 80 ... Rz 40 770

285 IT11 ... 10 Rz 20 ... Ra 2,5 771

286 IT9 ... 7 Rz 1,25 ... Ra 0,63 772

Внутренняя коническая с осью оси детали в специальных центрах



287 IT14 ... 12 Rz 80 ... Rz 40 775

288 IT11 ... 10 Rz 20 ... Ra 2,5 776

289 IT9 ... 7 Ra 1,25 ... Ra 0,63 777

Внутренняя коническая под углом к оси детали

481 IT14 ... 12 Rz 80 ... Rz 40 790

482 IT11 ... 10 Rz 20 ... Ra 2,5 791

483 IT9 ... 7 Ra 1,25 ... Ra 0,63 792

Внутренние конические со взаимно ^ и пересекающимися осями

484 IT14 ... 12 Rz 80 ... Rz 40 795

485 IT11 ... 10 Rz 20 ... Ra 2,5 796

486 IT9 ... 7 Ra 1,25 ... Ra 0,63 797

Внутренние конические с осями оси детали

111 IT11 ... 8 Rz 20 ... Ra 1,25 1

112 IT7 ... 6 Ra 0,63 ... Ra 0,32 2

Наружная канавка на цилиндрической поверхности

113 IT11 ... 8 Rz 20 ... Ra 2,25 5

114 IT7 ... 6 Ra 0,63 ... Ra 0,32 6

Наружная канавка на цилиндрической поверхности с конической базовой поверхностью

115 IT12 ... 8 Rz 80 ... Ra 2,5 10

Наружная канавка кольцевая на торце

116 IT12 ... 9 Rz 80 ... Ra 2,5 15

Наружная канавка кольцевая на торце с конической базовой поверхностью

117 IT14 ... 9 Rz 40 ... Ra 2,5 20

Наружная канавка (паз) на цилиндрической поверхности

118 IT14 ... 9 Rz 40 ... Ra 2,5 25

Наружные канавки (пазы) на цилиндрической поверхности, симметричные оси детали

119 IT14 ... 9 Rz 40 ... Ra 2,5 30

Наружная канавка (паз), ориентированная на цилиндрической поверхности с конической базовой поверхностью

310 IT11 ... 9 Rz 40 ... Ra 2,5 35

Наружная канавка (паз шпоночный), закрытая радиусом

311 IT11 ... 9 Rz 40 ... Ra 2,5 40

Наружная канавка (паз шпоночный) закрытая

312 IT11 ... 9 Rz 40 ... Ra 2,5 43

Наружная канавка (паз шпоночный), ориентированная на цилиндрической поверхности с конической базовой поверхностью

313 IT14 ... 9 Rz 40 ... Ra 2,5 50

Наружная канавка продольная открытая

314 IT14 ... 9 Rz 40 ... Ra 2,5 55

Наружная канавка на торце

121 IT11 ... 8 Rz 20 ... Ra 2,5 70

122 IT18 ... 6 Ra 1,26 ... Ra 0,32 71

Наружная резьбовая цилиндрическая

123 IT11 ... 8 Rz 20 ... Ra 2,5 75

124 IT18 ... 6 Ra 1,25 ... Ra 0,32 76

Наружная резьбовая цилиндрическая в центрах

125 IT11 ... 8 Rz 20 ... Ra 2,5 80

126 IT8 ... 6 Ra 1,25 ... Ra 0,32 81

Наружная резьбовая цилиндрическая в специальных центрах

127 IT11 ... 8 Rz 20 ... Ra 2,5 85

128 IT8 ... 6 Ra 1,25 ... Ra 0,32 86

Наружная резьбовая цилиндрическая с конической базовой поверхностью

129 IT11 ... 8 Rz 20 ... Ra 2,5 90

321 IT8 ... 6 Ra 1,25 ... Ra 0,32 91

Наружная резьбовая коническая



322 IT11 ... 8 Rz 20 ... Ra 2,5 95

323 IT8 ... 6 Ra 1,25 ... Ra 0,32 96

Наружная резьбовая цилиндрическая с конической базовой поверхностью

324 IT11 ... 8 Rz 20 ... Ra 2,5 100

325 IT8 ... 6 Ra 1,26 ... Ra 0,32 101

Наружная резьбовая коническая в центрах

326 IT11 ... 8 Rz 20 ... Ra 2,5 105

327 IT8 ... 6 Ra 1,25 ... Ra 0,32 106

Наружная резьбовая коническая в специальных центрах

328 IT11 ... 8 Rz 20 ... Ra 2,5 110

329 IT8 ... 6 Ra 1,25 ... Ra 0,32 111

Наружная резьбовая цилиндрическая с осью, эксцентричной оси детали

521 IT11 ... 8 Rz 20 ... Ra 2,5 115

522 IT8 ... 6 Ra 1,25 ... Ra 0,32 116

Наружная резьбовая коническая с осью, эксцентричной оси детали



131 IT14 ...9 Rz 20 ... Ra 2,5 130

132 IT8 ...5 Ra 1,25 ... Ra 0,16 131

Наружная зубчатая цилиндрическая открытая

133 IT14 ...9 Rz 20 ... Ra 2,5 135

134 IT8 ... 5 Ra 1,26 ... Ra 0,16 136

Наружная зубчатая цилиндрическая

концевая

135 IT14 ... 9 Rz 20 ... Ra 2,5 140

136 IT8 ... 5 Ra 1,25 ... Ra 0,16 141

Наружная зубчатая коническая с прямым зубом

137 IT14 ... 9 Rz 20 ... Ra 2,5 145

138 IT8 ...5 Ra 1,25 ... Ra 0,16 146

Наружная зубчатая коническая с круглым зубом

139 IT14 ... 8 Rz 20 ... Ra 2,5 150

Наружная зубчатая цилиндрическая закрытая



141 IT14 ... 12 Rz 160 ... Rz 40 160

142 IT11 ... 10 Rz 20 ... Ra 2,5 161

143 IT9 ...7 Ra 1,25 ... Ra 0,63 162

144 IT6 ...5 Ra 0,32 ... Ra 0,04 163

Наружная цилиндрическая гладкая в центрах

145 IT14 ... 12 Rz 160 ... 40 165

146 IT11 ... 10 Rz 20 ... Ra 2,5 166

147 IT9 ... 7 Ra 1,25 ... Ra 0,63 167

148 IT6 ... 5 Ra 0,32 ... Ra 0,04 168

Наружная цилиндрическая в специальных центрах

149 IT14 ... 12 Rz 160 ... 40 170

341 IT11 ... 10 Rz 20 ... Ra 2,5 171

342 IT9 ... 7 Ra 1,25 ... Ra 0,63 172

343 IT6 ... 5 Ra 0,32 ... Ra 0,04 173

Наружная цилиндрическая закрытая

344 IT14 ... 12 Rz 160 ... Rz 40 175

345 IТ11 ... 10 Rz 20 ... Ra 2,5 176

346 IT9 ... 7 Ra 1,25 ... Ra 0,63 177

347 IT6 ... 5 Ra 0,32 ... Ra 0,16 178

Наружная цилиндрическая с конической базовой поверхностью

348 IT14 ... 12 Rz 160 ... Rz 40 180

349 IT11 ... 10 Rz 20 ... Ra 2,5 181

541 IT9 ... 7 Ra 1,25 ... Ra 0,63 182

542 IT6 ... 5 Ra 0,32 ... Ra 0,04 183

Наружные цилиндрические с осью, эксцентричной оси детали



171 IT16 ... 14 Rz 320 ... Rz 80 260

Наружная плоскость торца (отрезка)

172 IT14 ... 12 Rz 80 ... Rz 40 265

173 IT11 ... 9 Rz 20 ... Ra 2,5 266

174 IT8 ... 7 Ra 1,25 ... Ra 0,63 267

Наружная плоскость торца

175 IT14 ... 12 Rz 80 ... Rz 40 270

176 IT11 ... 9 Rz 20 ... Ra 2,5 271

177 IT8 ... 7 Ra 1,25 ... Ra 0,63 272

Наружные плоскости торцов

178 IT8 ... 6 Ra 1,25 ... Ra 0,63 275

Наружная плоскость торца

179 IT14 ... 12 Rz 80 ... 40 280

371 IT11 ... 10 Rz 20 ... Ra 2,5 281

372 IT9 ... 7 Rz 1,26 ... Ra 0,63 282

Наружная плоскость под углом к торцу



373 IT14 ... 12 Rz 80 ... Rz 40. 285

374 IT11 ... 9 Rz 20 ... Ra 2,5 286

375 IT8 ... 6 Ra 1,25 ... Ra 0,63 287

Наружные плоскости, параллельные оси детали открытые

376 IT14 ... 12 Rz 80 ... Rz 40 290

377 IT11 ... 9 Rz 20 ... Ra 2,5 291

378 IT8 ... 6 Ra 1,25 ... Ra 0,63 292

Наружная плоскость, параллельная оси детали закрытая

379 IT14 ... 12 Rz 80 ... Rz 40 295

571 IT11 ... 9 Rz 20 ... Ra 2,5 296

572 IT8 ... 6 Ra 1,25 ... Ra 0,63 397

Наружные плоскости, симметричные оси детали открытые

573 IT14 ... 12 Rz 80 ... Rz 40 300

574 IT11 ... 9 Rz 20 ... Ra 2,5 301

575 IT8 ... 6 Ra 1,25 ... Ra 0,63 302

Наружные плоскости, симметричные оси детали закрытые





576 IT14 ... 12 Rz 80 ... Rz 40 305

577 IT11 ... 9 Rz 20 ... Ra 2,5 306

578 IT8 ... 6 Ra 1,25 ... Ra 0,63 307

Наружные плоскости, ориентированные, параллельные оси детали с конической базовой поверхностью открытые

579 IT14 ... 12 Rz 80 ... Rz 40 310

771 IT11 ... 9 Rz 20... Ra 2,5 311

772 IT8 ...6 Ra 1,25 ... Ra 0,63 312

Наружная плоскость, ориентированная, параллельная оси детали с конической базовой поверхностью закрытая

773 IT14 ... 12 Rz 80 ... Rz 40 315

774 IT11 ...9 Rz 20 ... Ra 2,5 316

775 IT8 ... 6 Ra 1,25 ... Ra 0,63 317

Наружная плоскость под углом к оси детали

776 IT14 ... 12 Rz 80 ... Rz 40 320

777 IT11 ... 9 Rz 20 ... Ra 2,5 321

Наружные плоскости многогранника





151 IT11 ... 11 Rz 160 ... Rz 40 201

152 IT10 ... 9 Rz 20 ... Ra 2,5 202

153 IT8 ... 6 Ra 1,25 ... Ra 0,63 203

Наружная фасонная

154 IT14 ... 11 Rz 160 ... Rz 40 205

155 IT10 ... 9 Rz 20 ... Ra 2,5 206

156 IT8 ... 6 Ra 1,25 ... Ra 0,63 207

Наружная фасонная с конической базовой поверхностью

157 IT14 ... 11 Rz 160 ... Rz 40 210

158 IT10 ... 9 Rz 20 ... Ra 2,5 211

159 IT8 ... 6 Ra 1,25 ... Ra 0,63 212

Наружная фасонная со стороны торца

161 IT12 ... 11 Rz 40 ... Rz 20 230

162 IT10 ... 9 Ra 2,5 ... Ra 1,25 231

163 IT8 ... 7 Ra 1,25 ... Ra 0,32 232

Наружная шлицевая

164 IТ12 ... 11 Rz 40 ... Rz 20 235

165 IT10 ... 9 Ra 2,5 ... Ra 1,26 236

166 IT8 ... 7 Ra 1,25 ... Ra 0,32 237

Наружная шлицевая закрытая

167 IT12 ... 11 Rz 40 ... Rz 20 240

168 IT10 ... 9 Ra 2,5 ... Ra 1,25 241

169 IT8 ... 7 Ra 1,25 ... Ra 0,32 242

Наружная шлицевая концевая

181 IT14 ... 12 Rz 160 ... Rz 40 350

182 IT11 ... 9 Rz 20 ... Ra 2,5 351

183 IT8 ...7 Ra 1,25 ... Ra 0,32 352

Наружная коническая

184 IT14 ... 12 Rz 160 ... Rz 40 355

185 IT11 ... 9 Rz 20 ... Ra 2,5 356

186 IT8 ... 7 Ra 1,25 ... Ra 0,32 357

Наружная коническая в центрах

187 IT14 ... 12 Rz 160 ... Rz 40 360

188 IT11 ... 9 RZ 12,0 ... Ra 2,5 361

189 IT8 ... 7 Ra 1,25 ... Ra 0,32 362

Наружная коническая в специальных центрах

381 IT14 ... 12 Rz 160 ... Rz 40 365

382 IT11 ... 9 Rz 20 ... Ra 2,5 366

383 IT8 ... 7 Ra 1,25 ... Ra 0,32 367

Наружная коническая с конической базовой поверхностью

384 IT14 ... 12 Rz 130 ... Rz 40 370

385 IT11 ... 9 Rz 20 ... Ra 2,5 371

386 IT8 ... 7 Ra 1,25 ... Ra 0,63 372

Наружная коническая с осью, эксцентричной оси детали



191 IT14 ... 12 Rz 160 ... Rz 40 400

192 IT11 ... 9 Rz 20 ... Ra 2,5 401

193 IT8 ... 7 Ra 1,25 ... Ra 0,63 402

Наружная комбинированная L/D > 4 с одной стороны

194 IT14 ... 12 Rz 160 ... Rz 40 405

195 IT11 ... 9 Rz 20 ... Ra 2,5 406

196 IT8 ... 7 Ra 1,25 ... Ra 0,63 407

Наружная комбинированная L/D < 4 с одной стороны

197 IT14 ... 12 Rz 160 ... Rz 40 410

198 IT11 ... 9 Rz 20 ... Ra 2,5 411

199 IT8 ... 7 Ra 1,25 ... Ra 0,63 412

Наружная комбинированная с конической базовой поверхностью

391 IT14 ...12 Rz 160 ... Rz 40 415

392 IT11 ... 9 Rz 20 ... Ra 2,5 416

393 IT8 ... 7 Ra 1,25 ... Ra 0,63 417

Наружная комбинированная (торцы, фаски, канавки, цилиндрические, конические, фасонные) с одной стороны

394 IT14 ... 12 Rz 160 ... Rz 40 420

Комбинированная (наружные торцы, центровые отверстия)



Таблица 6

Классификация и кодирование поверхностей в зависимости от их формы

Форма поверхности

Код

Форма поверхности

Код

Канавка, паз, окно

1

Шлицевая

6

Резьбовая

2

Плоскость

7

Зубчатая

3

Коническая

8

Цилиндрическая

4

Комбинированная

9

Фасонная, сферическая

5



Таблица 7

Примеры технологических процессов для обработки типовых деталей типа рычагов с двумя базовыми цилиндрическими отверстиями, одним прямым плечом неплоским (группа 14)

241, 281, 242, 243, 282, 211, 244, 111, 171, 112, 283

4050.240.25000

241, 281, 242, 243, 282, 172, 178, 244, 175, 176, 261, 283, 112

405.24.3021

172, 241, 243, 251

403.41.037

172, 241, 243, 281, 282, 261, 171, 221, 115

403.61.051.2

241

40Е.22050.2

241, 372, 281, 242, 373, 243, 282, 191, 221, 371, 174, 114, 246, 245

405.19.327

192, 247

405.15.023.





Таблица 8

Примеры технологических процессов, предназначенных для обработки типовых деталей типа валов

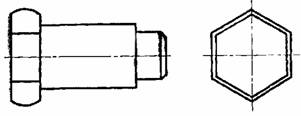

Без центрального отверстия, заготовка, поковка или штамповка, простой конфигурации (не более трех ступеней, L/D < 4) Т, 393, 391, 776

418.60.090-1

Без центрального отверстия, заготовка, пруток, простой конфигурации

394, 145, 245, Т, 082, 391, 147, 246, 448, 642, 028, П, 391,Т, 342, 121, 442, 281, 342; 776

405.15.012 418.29.755-3

Без центрального отверстия, заготовка, поковка или штамповка сложной конфигурации (более трех ступеней L/D > 4) Т, 394, 391, 041, 648, 391, 172, 442, 281, 121, 172, 342, 121, 241, 342, 776, 573, 645, 281, П.

405.11.050 418.32.199

Без центрального отверстия заготовка, пруток сложной конфигурации

Т, 394, 391, 391, 310, 310, 121, 121, 143, 342, 311, 311, П.

418.68.143-1

Без центрального отверстия, шлицевые зубчатые, заготовка, поковка или штамповка простой конфигурации 394, 149, 342, 161, 391. 121, 157

418.60.118

Без центрального отверстия, шлицевые, зубчатые, заготовка пруток простой конфигурации Т, 175, 648, 149, 391, 342, 167, 310, 121, П.

418.68.198

Без центрального отверстия, шлицевые, зубчатые, заготовка, поковка или штамповка сложной конфигурации Т, 394, 194, 194, 196, 195, 167, 167, 131, 139, 241, 121, Т, 342, 342, 342, 342, 168, 168, 133, 133, П.

418.60.052

Без центрального отверстия, шлицевые, зубчатые, заготовка пруток сложной конфигурации 394, 191, 191, 392, 392, 241, 167, 167, 121, Т, 169, 169, 342

418.60.238

С центральными глухими отверстиями с двух сторон, заготовка, поковка или штамповка сложной конфигурации Т, 394, 391, 391, 041, 041, 181, Т, 081, 081, 392, 392, 442, 281, 121, 147, П, 148, 342, 343

403.12.015

С центральными глухими отверстиями с двух сторон, заготовка пруток сложной конфигурации 172, 041, 172, 041, Т, 042, 042, 145, 391, 391, 314, П

418.68.303-3

С центральными глухими отверстиями с одной стороны, заготовка, поковка или штамповка простой конфигурации Т, 394, 194, 041, 149, 195, 121, 342, 310, 172, 241, 042, 071

403.65.628

С центральным глухим отверстием с одной стороны, заготовка пруток простой конфигурации 391, 172, 041, 121, 142, 117, Т, 143

405.13.101-3

С цилиндрическими глухими отверстиями с двух сторон, шлицевые, зубчатые, заготовка пруток простой конфигурации Т, 394, 141, 143, 161, 172, 041, 011, 081, 021, 314, П

416.36.259

С центральными глухими отверстиями с двух сторон, шлицевые, зубчатые, заготовка пруток сложной конфигурации 149, 172, 041, 149, 172, 648, 392, 392, 131, Т, 081, 081, 132, 342, 342, 041, 011, 041, 011, 031, 031, 248, 111, 041, 081, Т, 083, 342, 342, 343

405.14.008-4

С центральным сквозным отверстием, заготовка, поковка или штамповка сложной конфигурации

304, 191, 191, 392, 041, 071, 011, 041, 071, 081, 341, 341, 167, 167, 311, Т, 082, 021, 168, 167

405.16.105-1

Кулачковые, шлицевые, зубчатые, заготовка пруток, сложной конфигурации

175, 841, 149, 391, Т, 379, 348, 348, 541, 541, 392, 392, 342, 342, 342, 164, 164, 165, 165, 349, 241, 241, 121, 121

418.60.229

С центральным глухим отверстием с двух сторон, заготовка, штамповка, сложной конфигурации, L > D

Т, 648, 194, 172, 041, 1,73, 042, 041, 081, 172, 021, 391, 181, 141, 342, 182, 167, 137, 138, Т, 241, 281, 043, 021, 082, 082, 342, 169

423.10.001

С центральным сквозным шлицевым отверстием, заготовка, штамповка сложной конфигурации, L > D

172, 149, 172, 149, 648, 041, 081, 173, 341, 041, 011, 173, 081, 062, 042, 173, 082, 181, 181, 391, 342, 182, 182, 082, 135, Т, 083, 342, Т, 142, 342, 121, 310

419.14.037-1

Таблица 9

Характеристика ГБ, НБ, ОБ детали

Разновидность базы

Расположение базы

Код

Без базовой поверхности



ØØ

Плоскость



10

Цилиндрическая поверхность

Наружная

21

Внутренняя

22

Коническая поверхность

Наружная

31

Внутренняя

32

Сферическая поверхность

Наружная

41

Внутренняя

42

Резьбовая поверхность

Наружная

51

Внутренняя

52

Поверхность правильного многогранника

Наружная

61

Внутренняя

62

Криволинейная поверхность

Наружная

71

Внутренняя

72

Центр

Наружный

81

Внутренний

82

Комбинированный

83

Резерв





Таблица 10

Положение оси или плоскости ГБ относительно шпинделя плоскости стола

Без базовой поверхности

Фиксированное

Нефиксированное

Резерв

перпендикулярно

параллельно

под углом

параллельное смещение оси или плоскости

0

1

2

3

4

5

6 - 9

Цифры с 33-й по 44-ю обозначают признак «Типовая деталь-аналог», который с помощью таблиц классификатора, аналогичных табл. 7 и табл. 8, позволяет выбрать технологический маршрут для заданной конкретной детали. Значность комплексного кода, устанавливающая технологию обработки детали, - 3n (п - число отдельных или сгруппированных в технологические операции обрабатываемых поверхностей).

Значность рекомендуемого комплексного кода на рис. 1:

m = 44 + 3n.

При внесении информации об п операциях постоянная часть комплексного кода из 44 цифр, указывается один раз.

Рис. 2. Чертеж и технические требования к детали «Рычаг» с заводским шифром 4055.240.148:

1. Перекос шпоночной канавки относительно оси отверстия 030 НИ не более 0,1 мм на длине канавки. 2. Смещение плоскости симметрии шпоночной канавки относительно оси отверстия Ø 30 Н11 не более 0,1 мм. 3. Толщина перемычек не менее, мм: 2,5; 3,5; 4,5. 4. Неуказанные штамповочные радиусы R = 3 мм. 5. Штамповочный уклон 6°. 6. Материал сталь 40 (ГОСТ 1050-74). 7. Допускается изготовление из стали 40Х (ГОСТ 4543-71), 45 (ГОСТ 1050-74). 8. Технологические нормы на штамповку выдержать по ГОСТ 7505-74 согласно II классу точности. 9. Отверстие ØØ 30 Н11 и 32, 8 Н12 контролировать до разрезки паза. 10. Поковка Гр. II (ГОСТ 8479-70)

Рассмотрим процесс формирования кода деталей на примере детали, представленной на рис. 2. Деталь имеет заводской шифр 4055.240.148.

В соответствии с принятым на вычислительном центре правилом записей шифров деталей код запишется в виде 405524014800.

В коде оставшиеся справа знаки записываются нулями. Годовая программа выпуска этой детали 559 шт. Код годовой программы 0000559. По геометрической форме деталь относится к «не телам вращения», по конструкции - к «рычагам». В соответствии с табл. 1 деталь получит код1 74.03.

Исходя из наибольшего размера детали (l = 90 мм) по табл. 3 выбирается код - 1. Деталь обрабатывается резанием.

В соответствии с табл. 0.3 Классификатора ЕСКД ей присваивается код 4.

Согласно чертежу заготовка для кодируемой детали получается в результате горячей штамповки: код исходной заготовки по Классификатору ЕСКД соответственно 25.

Если в рабочем чертеже заготовка не оговаривается, то кодировщик выбирает ее самостоятельно из тех, которые указаны в классификаторе деталей. Деталь термически не обрабатывается, т.е. ее код 0 по табл. 4 и табл. 5 Классификатора ЕСКД.

Так как деталь изготавливается из стали марки 40 (ГОСТ 1050-74), то выбирается код 02 по табл. 0.2 Классификатора ЕСКД.

По конструктивно-техническим особенностям устанавливаемая в приспособлении деталь относится к группе рычагов «с двумя базовыми цилиндрическими отверстиями, одним прямым плечом, неплоских». По табл. 2 выбираем код 11.

У данной детали механически обрабатываются поверхности: внутренние цилиндрические базовые на большей и меньшей бобышках и их фаски; шпоночный паз; внутренняя цилиндрическая на большей бобышке с осью, параллельной плоскости торцов (основной плоскости); канавка на меньшей бобышке, параллельная основной плоскости; плоскость на меньшей бобышке, перпендикулярная основной плоскости; канавка и плоскости на большей бобышке, перпендикулярные основной плоскости; фаски в отверстии на большей бобышке с осью, параллельной основной плоскости.

Из анализа обрабатываемых поверхностей типовых деталей, включенных в рассматриваемую группу классификатора (см. табл. 7), следует, что наиболее конструктивно и технологически подобной деталью является деталь с шифром 4050.240.25000. Код детали по признаку «Типовая деталь-аналог» имеет вид 4050 240 25000.

Если не удается подобрать в классификаторе полностью подобную деталь, за аналог принимается деталь, наиболее конструктивно и технологически схожая с кодируемой (имеющая наибольшее число, подобных обрабатываемых поверхностей и подобную геометрическую форму).

Поскольку кодируемая деталь полностью подобна детали классификатора с шифром 4055.240.25000, то технологический маршрут ее обработки кодируется в последовательности, проставленной над деталью-аналогом: 241 281 242 243 282 211 244 111 171 112 283.

Полный код детали имеет вид: 105524014800 0000559.74 03.1.4.25.0.02.11.405024025000.241.281.242.243.282.211.244.111.171.112.283.

Каждый массив технологических операций должен пополняться новыми операциями, ранее не применявшимися при обработке рассматриваемой группы деталей, а новые детали, форма и способ обработки которых существенно отличаются от известных типовых, должны вноситься в классификатор после разработки для них технологии как типовые.

3. ПРАВИЛА ФОРМИРОВАНИЯ МАССИВА ДЛЯ ИПС-II

Информационный массив о технологии изготовления деталей в ИПС-II представляется в виде закодированных деталеопераций. Приспособление для группы деталей имеет постоянную (базовую) часть и ряд переменных элементов. Поэтому проводится дополнительная классификация по характеру базирования деталей на каждой операции с целью последующего установления общности постоянной части группового приспособления. Объектом группирования является не детали, а деталеоперации.

3.1. Деталеоперации наряду с признаками, характеризующими геометрическую форму детали, определяются комплексом обрабатываемых поверхностей и технологией их получения, оборудования и оснасткой. Поэтому в ИПС-II используется один комплексный код для характеристики деталеопераций. Однако информационные массивы подразделяются на массив, учитывающий форму и технологию обработки деталей, массив приспособлений и оборудования.

Первый массив определяется классификационными признаками, характеризующими комплекс обрабатываемых поверхностей, технологические операции для их получения, точность обрабатываемых поверхностей, технологические схемы базирования.

Визуальное отображение указанного массива сводится в типовые классификаторы, подобные классификаторам технологических операций ИПС-I.

Связь с конкретной деталью устанавливается на основании ее рабочего чертежа, номер которого учитывается в комплексном коде.

3.1.1. «Номер чертежа обрабатываемой детали» заносится в графу кодированной ведомости в том виде, как он указан в угловом штампе чертежа: разделитель между смысловыми значениями не ставится.

Если в одном приспособлении могут обрабатываться несколько деталей, в графу кодировочной ведомости следует занести все их номера. Количество чертежей деталей для одного приспособления не должно превышать пяти.

3.1.2. Признак «Технологическая схема базирования» (ТСБ) содержит информацию о базах обрабатываемой детали, которые определяют ее положение в приспособлениях станка и режущего инструмента.

Признак ТСБ включает:

характеристику главной, направляющей и опорной баз (ГБ, НБ, ОБ) детали (табл. 9);

положение оси или плоскости ГБ, относительно шпинделя или плоскости стола (см. табл. 10);

расположение оси или плоскости НБ, ОБ относительно оси или плоскости ГБ (см. табл. 11).

Таблица 11

Расположение оси или плоскости НБ, ОБ относительно оси или плоскости ГБ

Без базовой поверхности

В зоне ГБ

На границе ГБ

Вне зоны ГБ

Сопрягается

Не сопрягается

Сопрягается

Не сопрягается

перпендикулярно

параллельно

под углом

перпендикулярно

параллельно

под углом

перпендикулярно

параллельно

под углом

перпендикулярно

параллельно

под углом

перпендикулярно

параллельно

под углом

ØØ

11

12

13

14

15

16

21

22

23

24

25

26

31

32

33

3.1.2.1. В соответствии с ГОСТ 21495-76 ГБ - база, лишающая заготовку или изделие трех и более степеней свободы, - перемещения вдоль одной координатной оси и поворотов вокруг двух других осей, перемещения вдоль двух координатных осей и поворотов вокруг этих осей, перемещения относительно осей координат и поворотов вокруг двух осей и т.д., НБ - база, лишающая заготовку или изделие двух степеней свободы, - перемещения вдоль одной координатной оси и поворота вокруг другой оси или перемещения вдоль двух координатных осей и т.д.; ОБ - база, лишающая заготовку или изделие одной степени свободы, - перемещения вдоль одной координатной оси или поворота вокруг оси.

Наиболее часто встречающиеся случаи для определения главных и вспомогательных базовых поверхностей см. в приложении.

3.1.2.2. Базовая поверхность детали может быть:

наружная;

внутренняя;

комбинированная.

Комбинированная - базирование детали по линий центров с наружным и внутренним диаметрами.

3.1.2.3. Положение оси или плоскости ГБ детали относительно оси шпинделя или плоскости стола следует рассматривать следующим образом:

заготовка вращается - относительно оси шпинделя станка (для токарных, круглошлифовальных и других работ);

заготовка перемещается или неподвижна - относительно стола станка (для фрезерных, сверлильных, плоскошлифовальных и других работ); при этом положение оси или плоскости детали может быть: фиксированное; нефиксированное.

Если в процессе обработки деталь не меняет своего положения в пространстве относительно станка, такое положение детали следует считать фиксированным и неподвижным.

Примером фиксированного и неподвижного положения может служить деталь с рядом отверстий в одной плоскости, перемещающаяся в процессе обработки относительно плоскости стола.

Если в процессе обработки деталь меняет свое положение в пространстве относительно станка, такое положение следует считать нефиксированное. Примером нефиксированного положения может служить деталь, у которой необходимо просверлить ряд отверстий в различных плоскостях.

3.1.2.4. Расположение оси или плоскости ГБ относительно станка может быть:

перпендикулярное;

параллельное;

под углом;

параллельное смещение оси или плоскости.

Примечание. Параллельное смещение оси - случай обработки эксцентричных деталей на токарных, круглошлифовальных и других станках, когда ось вращения не совпадает с осью вращения шпинделя.

3.1.2.5. Расположение оси или плоскости НБ, ОБ относительно оси или плоскости ГБ может быть:

в зоне ГБ;

на границе ГБ;

вне зоны ГБ.

Если базовая поверхность НБ, ОБ располагается внутри контура плоскости или между торцевыми поверхностями, ограничивающими цилиндрическую поверхность и являющимися ГБ, такое расположение вспомогательной поверхности следует считать «в зоне ГБ» (рис. 3, а).

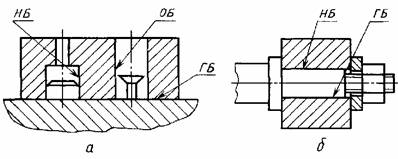

Рис. 3. Примеры расположения главной базы (ГБ)

Рис. 4. Пример кодирования чертежа детали (Код ТСБ = 1Ф122112231)

Если базовые поверхности НБ, ОБ расположены на плоскостях, ограничивающих ГБ, такое расположение следует считать «на границе ГБ» (рис. 3, б).

Все другие случаи расположения ОБ относительно ГБ следует считать «вне зоны ГБ».

3.1.2.6. Код ТСБ детали следует переносить в графу кодировочной ведомости из разработанных в табл. 9, 10, 11, соблюдая последовательность в простановке:

характеристика ГБ (см. табл. 9);

положение оси или плоскости ГБ относительно оси шпинделя или плоскости стола (см. табл. 10);

характеристика НБ (см. табл. 9);

расположение оси или плоскости ОБ относительно оси или плоскости ГБ (см. табл. 11).

Разделители между различными характеристиками не проставляются. Пример определения кода ТСБ представлен на рис. 4.

3.1.2.7. Код технологической операции назначается в соответствии с терминологией, установленной ГОСТ 3.1702-79 «Правила записи операций и переходов. Обработка резанием», и заносится в графу кодировочной ведомости из чертежа общего вида или из технологического процесса (табл. 12).

Таблица 12

Пример заполнения графы «Технологическая операция»

Наименование технологической операции

Запись в графу «Технологические операции»

Наименование технологической операции

Запись в графу «Технологические операции»

Токарная

14

Шлифовальная

16

Сверлильная

12

Горизонтально-фрезерная

71

Агрегатная

02

Продольно-фрезерная

75





Расточная

10

3.1.3. Графа «Точность» содержит информацию о возможности обработки детали в приспособлении с определенным классом точности, предельными отклонениями форм и расположения поверхностей. Эти сведения берутся из технологического процесса или из чертежа обрабатываемой детали в кодируемом приспособлении. Данные заносятся в графу кодировочной ведомости, состоящую из трех частей, отделенных друг от друга разделителем /,/ в следующем порядке:

наивысший класс точности размеров - по ГОСТ 7713-62;

наивысшая степень точности отклонений формы - по ГОСТ 24648-81;

наивысшая степень точности отклонения расположения поверхностей - по ГОСТ 34648-81.

4. ПРАВИЛА ФОРМИРОВАНИЯ МАССИВА ДЛЯ ИПС-III

В качестве исходной информации о технологических операциях для ИПС-III является массив типовых технологических процессов и чертежи типовых деталей, визуальное изображение которых может быть выполнено по подобию с типовыми классификаторами технологических операций, принятыми в ИПС-I. С указанным массивом сравнивается маршрутная технология для конкретных деталей и чертежи этих деталей.

ПРИЛОЖЕНИЕ

Справочное

ПРИМЕРЫ ОПРЕДЕЛЕНИЯ ГЛАВНЫХ И ВСПОМОГАТЕЛЬНЫХ ПОВЕРХНОСТЕЙ

1. На плоскость - заготовка лишается трех и менее степеней свободы.

2. На цилиндрическую поверхность - заготовка может лишаться при длине цилиндра:

L > D - четырех степеней свободы:

L < D - двух степеней свободы;

L > D (при базировании на срезанный палец) - двух степеней свободы;

L < D (при базировании на короткий срезанный палец) - одной степени свободы.

3. На конусную поверхность - заготовка лишается пяти степеней свободы при длине цилиндра L > D, трех - при L < D.

4. На резьбовую поверхность - заготовка лишается четырех степеней свободы.

5. При базировании детали по центральным отверстиям заготовка лишается пяти степеней свободы.

Более сложные случаи базирования, с использованием нескольких базирующих поверхностей, должны определяться объединением простых. Например, при базировании на плоскость и два отверстия с использованием цилиндрического и ромбического пальцев (при L < D) заготовка лишается шести степеней свободы (плоскость - ГБ - лишает деталь трех степеней свободы, цилиндрический палец - ОБ - одной степени свободы).

В случае, когда трудно определить ГБ (у приспособления две одинаковые опорные плоскости), за ГБ следует принимать плоскость, к которой направлено усилие зажима.



СОДЕРЖАНИЕ







© 2013 Ёшкин Кот :-)
