МИНДОРСТРОЙ УССР

УКРЕПЛЕНИЕ ОТКОСОВ НАСЫПЕЙ
И ВЫЕМОК ПРИ СТРОИТЕЛЬСТВЕ
АВТОМОБИЛЬНЫХ ДОРОГ

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ



Разработаны трестом Оргдорстрой
Миндорстроя УССР
Рекомендованы Главным научно-техническим
управлением Миндорстроя УССР для внедрения
в дорожно-строительное производство

КИЕВ «БУДИВЭЛЬНЫК» 1990



Разработали: И.М. Кравченко, Е.Н. Суходуб

Редакция литературы по жилищно-коммунальному хозяйству

Зав. редакцией М.С. Литвин

Редактор Н.И. Курбанова

Приведены рациональные решения по организации и технологии производства работ, способствующие повышению производительности труда, улучшению качества и снижению стоимости строительства, реконструкции и капитального ремонта автомобильных дорог.

Для специалистов и рабочих дорожно-строительных организаций.



ОБЩАЯ ЧАСТЬ

Технологические карты на укрепление откосов земляного полотна разработаны в целях обеспечения дорожного строительства рациональными решениями по технологии и организации дорожно-строительного производства, способствующими повышению производительности труда, улучшению качества и снижению себестоимости строительно-монтажных работ.

В комплект включены технологические карты на укрепление откосов насыпей и выемок травами, дерном, синтетическими материалами, грунтами, обработанными вяжущими (ТК-08-01-89 ... ТК-08-07-89), а также на укрепление откосов каменными материалами и бетонными плитами (ТК-08-08-89 ... ТК-08-15-89).

При составлении технологических карт были использованы материалы республиканского патентного фонда УкрНИИНТИ, производственный опыт работы передовых дорожно-строительных организаций Миндорстроя УССР.

Технологические карты предназначены для практического применения при строительстве, реконструкции и капитальном ремонте автомобильных дорог, при разработке проектно-технологической документации, а также для обучения рабочих и инженерно-технических работников дорожно-строительных организаций передовой технологии и организации работ.

Организационно-технические и технологические решения, которые легли в основу при разработке карт, соответствуют требованиям действующих строительных норм и правил (СНиП), единых норм и расценок на строительные и монтажные работы (ЕНиР) и обеспечивают достижение высоких технико-экономических и качественных показателей.

Во всех случаях применения технологических карт необходима привязка их к местным условиям.



УКРЕПЛЕНИЕ ОТКОСОВ НАСЫПЕЙ И ВЫЕМОК ТРАВАМИ,
ДЕРНОМ, СИНТЕТИЧЕСКИМИ МАТЕРИАЛАМИ, ГРУНТАМИ, ОБРАБОТАННЫМИ ВЯЖУЩИМИ



ТК-08-01-89 УКРЕПЛЕНИЕ ОТКОСОВ ПОСЕВОМ МНОГОЛЕТНИХ ТРАВ



1. Область применения

1.1. Технологическая карта разработана на укрепление откосов насыпей (выемок) высотой до 8 м.

1.2. Посев многолетних трав применяется для укрепления откосов неподтопляемого земляного полотна, сложенного из нескальных грунтов. Крутизна откосов - не более 1 : 1,5.

1.3. Откосы высотой до 2 м из глинистых непылеватых грунтов не укрепляются в случае:

разработки выемок в степных районах, где толщина почвенного слоя более 0,3 ... 0,5 м;

возведения в этих же районах насыпей из грунта боковых резервов.

1.4. В состав работ входят:

доставка растительного грунта;

надвижка растительного грунта на откосы;

разравнивание грунта до слоя требуемой толщины;

посев трав с поливкой водой и внесением удобрений.

2. Организация и технология производства работ

2.1. До начала работ по укреплению откосов необходимо проверить готовность земляного полотна и его соответствие требованиям СНиП 3.06.03-85 «Автомобильные дороги» и СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты».

2.2. Для укрепления откосов используются смеси трав следующего состава, %:

корневищные злаковые травы - 35 ... 55

рыхлокустовые злаковые травы - 30 ... 50

стержнекорневые бобовые травы - 5 ... 20

2.3. Посевные качества семян должны соответствовать требованиям ГОСТ 19449-80*, ГОСТ 19450-80*. Высевать некондиционные семена ниже третьего класса годности запрещается.

2.4. Для посева трав пригоден растительный грунт, содержащий не менее 2 % гумуса.

2.5. Работы по укреплению откосов следует выполнять сразу же после завершения отсыпки и уплотнения насыпи. Поверхность откоса перед укреплением должна быть спланирована и разрыхлена на глубину 10 ... 15 см рыхлителем. Дополнительного рыхления не требуется, если откос планировался ковшом драглайна.

2.6. Работы по укреплению откоса травами ведет комплексная механизированная бригада на двух захватках площадью 2000 м2 каждая (рисунок).

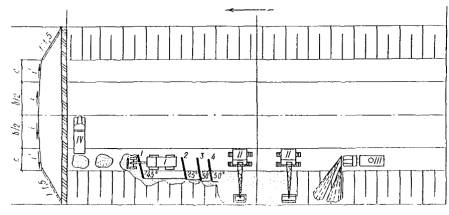

1-я захватка                                                                    2-я захватка

Схема организации и производства работ.

Операции, выполняемые на захватках:

1-я захватка - выгрузка растительного грунта на откос автосамосвалом IV; надвижка растительного грунта на откос автогрейдером ДЗ-31 I; разравнивание грунта на откосе экскаватором-драглайном II, оборудованным планировочной рамой;

2-я захватка - посев семян с одновременным внесением удобрений агрегатом ЦНИИС на экскаваторе II; орошение засеянных участков водой из поливочно-моечной машины III.

1 - 4 - последовательность проходов экскаватора при разравнивании грунта. Стрелкой указано направление потока.

2.7. Численность комплексной механизированной бригады 5 чел.:

Дорожный рабочий 3 разр......................................... 1

Машинист экскаватора 6 разр................................... 1

Помощник машиниста экскаватора 5 разр............... 1

Машинист автогрейдера 6 разр................................. 1

Машинист поливочно-моечной машины 4 разр...... 1

2.8. На первой захватке выполняются следующие технологические операции:

доставка растительного грунта автосамосвалами;

надвижка растительного грунта на откос автогрейдером;

разравнивание грунта на откосе экскаватором-драглайном, оборудованным планировочной рамой.

Растительный грунт должен быть заготовлен до начала укрепительных работ. Грунт, снятый с полосы отвода при возведении насыпи, или грунт из сосредоточенного резерва доставляется к месту производства работ и выгружается на обочине. Выгрузка растительного грунта осуществляется под наблюдением дорожного рабочего 3-го разр., который подает сигнал для подхода и отхода автомобиля-самосвала, указывает водителю место выгрузки грунта.

Разгрузку очередного автосамосвала следует производить на расстоянии l от места разгрузки предыдущего. Это расстояние зависит от объема грунта q в кузове автомобиля-самосвала, длины откоса b и толщины слоя растительного грунта h и определяется по формуле

l = q/(bh).

Завезенный грунт перемещают на откос автогрейдером ДЗ-31-1 за три-четыре прохода. Угол захвата отвала автогрейдера 45 ... 50°.

При первых проходах автогрейдер производит развалку куч, затем, двигаясь на обочине вдоль бровки, перемещает растительный грунт на откос.

Разравнивают растительный грунт на откосе экскаватором-драглайном, оборудованным планировочной рамой трапецеидальной формы.

Слой растительного грунта на откосе после разравнивания должен быть толщиной 10, а на песчаных откосах в южных районах, а также на откосах, сложенных жирными глинами, 15 см.

2.9. На второй захватке выполняются следующие технологические операции:

посев семян трав с одновременным внесением удобрений;

полив засеянного откоса.

Посев трав на откосе производится посевным агрегатом ЦНИИС, которым оборудуется экскаватор типа ЭО-4111Б. Экскаватор устанавливают на насыпи на расстоянии 2,5 ... 3 м от бровки откоса.

При первом проходе агрегат, двигаясь сверху вниз под действием собственного веса, разрыхляет грунт на поверхности откоса. При движениях снизу вверх агрегат выполняет такие операции:

внесение и заделка минеральных удобрений в растительный грунт;

посев семян с заделкой их в грунт;

прикатка откоса.

В растительный грунт кислых дерново-подзолистых почв (pH < 5) вместе с удобрениями следует вносить молотую известь, известковые туфы, гашеную известь и др. из расчета 10 ... 30 кг на 100 м2 откоса.

После посева трав с первой стоянки экскаватора его перемещают на 1,7 м (ширина захвата посевного агрегата), и процесс повторяется с перекрытием предыдущего следа на 20 см.

Таблица 1

Обоснование

Работа

Состав звена

Измеритель

Объем

На измеритель

На объем

Норма времени, чел.-ч (маш.-ч)

Расценка, р.-к.

Трудоемкость, чел.-ч (маш.-ч)

Прямая заработная плата, р.-к.

Повременно

Приемка растительного грунта

Дорожный рабочий

3 разр. - 1

1 чел.-ч

8,0

1,0 (-)

0-70

8,0 (-)

5-60

§ Е2-1-6, табл. 2, п. 2

Перемещение грунта на откос автогрейдером

Машинист

6 разр. - 1

1000 м2

1,0

2,7 (2,7)

2-86

2,7 (2,7)

2-86

§ Е2-1-44, табл. 2, п. 1б

Разравнивание грунта на откосе экскаватором, оборудованным планировочной рамой, слоем толщиной 10 см

Машинист

6 разр. - 1

Помощник машиниста

5 разр. - 1

100 м2

10,0

0,56 (0,28)

0-55,2

5,6 (2,8)

5-52

§ Е2-1-44, табл. 2, п. 6б

Замена на экскаваторе планировочной рамы на посевной агрегат

Машинист

6 разр. - 1

Помощник машиниста

5 разр. - 1

1 замена

1,0

0,74 (0,37)

0-72,9

0,74 (0,37)

0-73

§ Е2-1-44, табл. 2, п. 7б

Посев семян трав посевным агрегатом

То же

100 м2

10,0

0,26 (0,13)

0-25,6

2,60 (1,30)

2-56

§ Е17-2, примеч. 1

Полив откосов водой с помощью поливочно-моечной машины

Машинист

4 разр.- 1

1 м3

40,0

0,08 (0,08)

0-06,3

3,2 (3,2)

2-52

Итого













22,84 (10,37)

19-79

При необходимости засеянную поверхность следует орошать водой с помощью поливочно-моечной машины из расчета 2 ... 4 м3 воды на 100 м2 откоса. В дальнейшем в случае заметного увядания всходов орошение повторяют.

При механических повреждениях, пропусках при посеве или изреженном травостое на отдельных участках откосов производится повторный посев с предварительным исправлением поврежденных мест.

2.10. Калькуляция трудовых затрат на укрепление 1000 м2 откоса механизированным посевом трав приведена в табл. 1.

2.11. При операционном контроле качества работ по укреплению откосов механизированным посевом многолетних трав следует проверять:

расстояние между кучами отсыпанного грунта;

качество грунта;

толщину слоя растительного грунта;

расход удобрений, вносимых в грунт;

состав смеси семян;

влажность семян;

степень увлажнения растительного грунта.

2.12. Качество выполнения работ контролируют согласно табл. 2.

Таблица 2

Операции

Предмет контроля

Лицо, осуществляющее контроль

Вид контроля

Приемка растительного грунта на обочине

Расстояние между кучами, качество грунта

Мастер, лаборант

Инструментальный, лабораторный

Разравнивание растительного грунта на откосе

Равномерность разравнивания, толщина слоя

Мастер

Визуальный, инструментальный (шпилькой)

Посев многолетних трав

Сроки посева, состав смеси семян, влажность растительного грунта, внесение удобрений в грунт

Мастер, лаборант

Лабораторный, визуальный

Уход за посевом

Влажность растительного грунта, всхожесть семян

То же

Лабораторный, визуальный

Примечание. Контроль каждой операции осуществляется в процессе производства работ, контроль всхожести семян - по окончании работ.

3. Технико-экономические показатели

(на 1000 м2 откоса)

Затраты труда........................................... 2,86 чел.-дня

Потребность в машинах.......................... 1,3 маш.-смены

Выработка на одного рабочего.............. 200 м2

Прямая заработная плата бригады......... 19 р. 79 к.

4. Материально-технические ресурсы

4.1. Потребность в основных материалах определена из расчета на 1000 м2 откоса (СНиП IV-2-82, Приложение, т. 1, табл. 1-122):

Семена трав (одинарная норма), кг....... 27

Удобрения, кг........................................... 34

Растительный грунт, м3:

при толщине слоя 10 см.................. 105

то же, 15 см...................................... 158

Вода, м3..................................................... 20 ... 40

4.2. Потребность комплексной механизированной бригады в машинах, оборудовании и приспособлениях определена из расчета оптимальной их загрузки:

Автогрейдер ДЗ-31-1...................................... 1

Экскаватор ЭО-4111Б..................................... 1

Рама планировочная....................................... 1

Агрегат посевной ЦНИИС АДТС-2............... 1

Машина поливочно-моечная ПМ-130........... 1

5. Техника безопасности

5.1. При производстве работ по укреплению откосов земляного полотна механизированным посевом многолетних трав необходимо соблюдать требования по охране труда, приведенные в соответствующих разделах «Правил техники безопасности при строительстве, ремонте и содержании автомобильных дорог» и СНиП III-4-80 «Техника безопасности в строительстве».

5.2. Машинисты, рабочие и другие работники при выполнении дорожно-строительных работ должны быть обеспечены средствами защиты и специальной одеждой в соответствии с действующими правилами по охране труда и технике безопасности.

5.3. Разработка дополнительных мероприятий по обеспечению безопасности труда не требуется.
