ГОСТ Р ИСО
7222-2005



Судостроение

БАРЖИ СУДОВЫЕ СЕРИИ 2

Основные размеры

ISO 7222:1985
Shipbuilding - Shipborne barges series 2 - Main dimensions
(IDT)





Москва

Стандартинформ

2006





Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Научно-исследовательским институтом по стандартизации и сертификации «Лот» ФГУП «ЦНИИ им. акад. А.Н. Крылова» на основе аутентичного перевода международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 005 «Судостроение»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. № 393-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 7222:1985 «Судостроение. Судовые баржи, серия 2. Основные размеры» (ISO 7222:1985 «Shipbuilding - Shipborne barges, series 2 - Main dimensions»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения его в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5 ВВЕДЕН ВПЕРВЫЕ



СОДЕРЖАНИЕ



ГОСТ Р ИСО 7222-2005

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Судостроение

БАРЖИ СУДОВЫЕ СЕРИИ 2

Основные размеры

Shipbuilding. Shipborne barges, series 2. Main dimensions

Дата введения - 2007-01-01

1 Область применения

Настоящий стандарт устанавливает основные размеры судовых барж (далее - баржи) серии 2 и основных конструктивных элементов.

2 Термины и определения

В настоящем стандарте применен следующий термин с соответствующим определением: судовые баржи серии 2 (shipborne barge, series 2): Баржи, грузовые операции с которыми на баржевозе осуществляют подъемником или при помощи системы докования.

3 Размеры основных конструктивных элементов

3.1 Для обеспечения взаимозаменяемости при установке барж и проведении погрузочно-разгрузочных операций на борту баржевоза при помощи подъемника или системы докования на рисунке 1 и в таблице 1 приведены размеры основных конструктивных элементов.

1 - места присоединения пожарных шлангов; 2 - места присоединения шлангов подачи СО2; 3 - накладные листы под домкраты; 4 - направляющий угольник размерами 150´150´12 мм; 5 - установочные тумбы

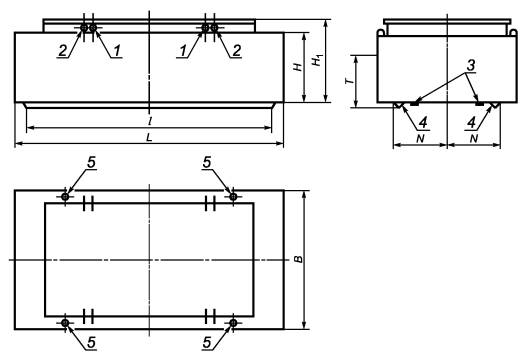

Рисунок 1 - Основные размеры судовой баржи серии 2

Таблица 1 - Размеры основных конструктивных элементов

Размеры в миллиметрах

Параметры баржи

Расстояние между наружной кромкой направляющего угольника и диаметральной плоскостью N

Длина направляющих угольников и накладных листов l

Максимальная осадка в пресной воде Т

Максимальное водоизмещение D, т

Длина L

Ширина В

Высота по осевой линии (без учета направляющих угольников)

борта Н

габаритная Н1

29718

10706

3810

5165

3397

27380

3336

1024

3.2 Стационарное оборудование, устанавливаемое на палубе, не должно выступать за габаритную высоту.

Бортовые гнезда, показанные на рисунке 2, должны быть конструкционно такими же, как на существующих баржах серии 2.

1 - бортовые гнезда; 2 - точки опоры верхних прижимных домкратов; 3 - площадь давления 915 мм2; 4 - установочная тумба; 5 - нагрузка 46 т на каждое гнездо; 6 - кильблоки; 7 - нагрузка 34 т на каждые 1295 мм; 8 - точки контакта прижимного домкрата; 9 - нагрузка 21 т на каждую точку опоры верхнего прижимного домкрата

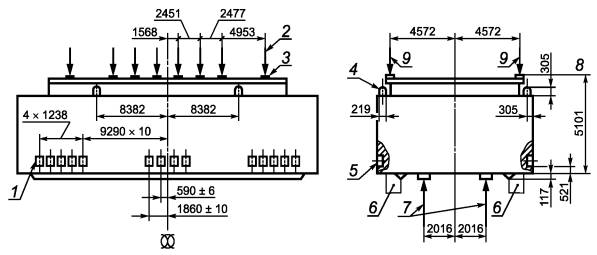

Рисунок 2 - Расположение точек крепления барж на борту баржевоза

3.3 Баржи серии 2 должны иметь устройства для присоединения пожарных шлангов подачи СО2 по аналогии с существующими устройствами на судовых баржах серии 2.

4 Расположение мест крепления

4.1 Для крепления барж в трюме или на палубе баржевоза они должны быть оборудованы соответствующими устройствами (бортовыми гнездами, установочными тумбами, накладными листами), расположение которых должно соответствовать приведенному на рисунке 2.

4.2 Бортовые гнезда, накладные листы и точки опоры прижимных домкратов должны выдерживать нагрузки, указанные на рисунке 2.

5 Допуски

В таблице 2 указаны допуски на размеры, которые обеспечивают взаимозаменяемость барж при проведении погрузочно-разгрузочных операций при помощи подъемника и транспортера и при креплении барж по-походному на борту баржевоза.

Примечание - Размеры, указанные в настоящем стандарте без допусков, могут быть использованы с допусками, которые устанавливают стандарты, применяемые в национальном судостроении.

Таблица 2

В миллиметрах

L

В

Н1

Н

N

+ 25

+ 6

+ 6

+ 6

+ 6

- 25

- 25

- 25

- 12

- 6
