ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р ИСО
4127-2-2005

Судостроение
Суда внутреннего плавания

КИПОВЫЕ ПЛАНКИ

Часть 2

Киповые планки с роульсами

ISO 4127-2:1980

Shipbuilding - Inland vessels - Fairleads -

Part 2: Roller fairleads

(IDT)

Москва

Стандартинформ

2006

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Научно-исследовательским институтом по стандартизации и сертификации «Лот» ФГУП «ЦНИИ им. акад. А.Н. Крылова» на основе аутентичного перевода международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 005 «Судостроение»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. № 401-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 4127-2:1980 «Судостроение. Суда внутреннего плавания. Киповые планки. Часть 2. Киповые планки с роульсами» (ISO 4127-2:1980 «Shipbuilding - Inland vessels - Fairleads - Part 2: Roller fairleads»)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ГОСТ Р ИСО 4127-2-2005

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Судостроение
Суда внутреннего плавания

КИПОВЫЕ ПЛАНКИ

Часть 2

Киповые планки с роульсами

Shipbuilding. Inland vessels. Fairleads. Part 2. Roller fairleads

Дата введения - 2007-01-01

1 Область применения

Настоящий стандарт устанавливает типы, виды, основные параметры и технические требования для киповых планок с роульсами, применяемых на судах внутреннего плавания.

2 Классификация

2.1 Типы

Стандарт устанавливает два типа киповых планок:

Z - обычная киповая планка с роульсами;

R - киповая планка с откидным роульсом.

2.2 Способ крепления

Стандарт устанавливает два способа крепления киповых планок с роульсами:

Р - для крепления болтами (см. левую часть рисунков 1 и 2);

S - приварные (см. правую часть рисунков 1 и 2).

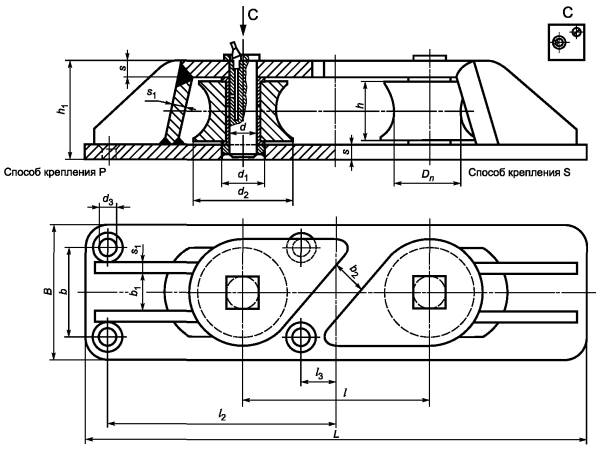

Рисунок 1 - Обычная киповая планка с роульсами (тип Z)

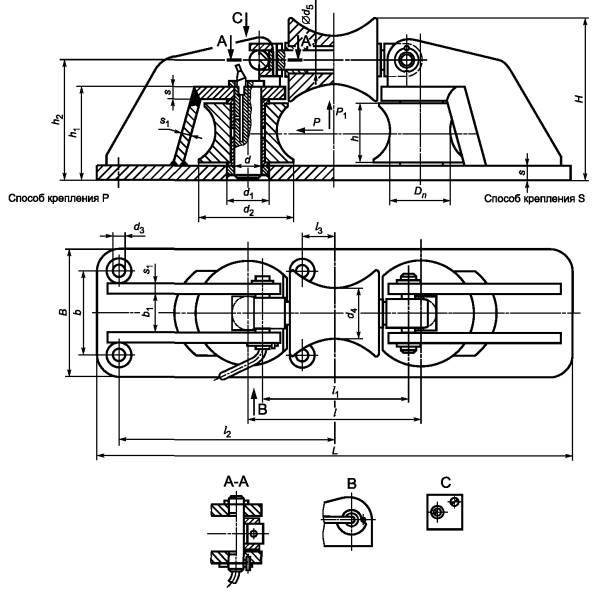

Рисунок 2 - Киповая планка с откидным роульсом (тип R)

2.3 Номинальные размеры

Номинальным размером киповой планки с роульсом является номинальный диаметр роульса в миллиметрах.

Номинальные размеры следующие:

тип Z - 80; 100; 150;

тип R -80,100; 125; 150.

3 Размеры и нагрузка

3.1 Основные размеры и нагрузки киповой планки с роульсом указаны на рисунках 1 и 2 и в таблицах 1 и 2.

Таблица 1 - Основные размеры (тип Z)

Размеры в миллиметрах

Типоразмер

Dn

d

d1

d2

d3

h

h1

L

l

h2

h3

I

80

32

60

120

18

76

126

640

240

290

48

II

100

40

70

160

22

96

154

800

300

365

60

III

150

60

100

220

28

132

216

1200

450

560

90

Окончание таблицы 1

Размеры в миллиметрах

В

b

b1

b2

s

s1

Номинальное
усилие каната Р,
кН

Максимальный диаметр каната

стального

пенькового

170

110

48

44

20

16

75

13

36

210

140

60

58

24

20

125

20

48

315

210

90

82

36

30

220

33

72

Таблица 2 - Основные размеры (тип R)

Размеры в миллиметрах

Типоразмер

Dn

d

d1

d2

d 3

d4

d5

H

h

h1

h2

L

l

h

I

80

32

60

120

18

60

26

218

76

126

158

640

240

200

II

100

40

70

160

22

75

32

278

96

154

198

800

300

250

III

125

50

87

200

27

94

40

350

120

195

250

1000

375

310

IV

150

60

100

220

28

110

48

392

132

216

282

1200

450

375

Окончание таблицы 2

Размеры в миллиметрах

l2

h

s

s1

В

b

b1

Номинальное усилие, кН

Максимальный диаметр каната

Р

P1

стального

пенькового

290

48

20

16

170

110

48

75

15

13

36

365

60

24

20

210

140

60

125

25

20

48

455

75

30

25

262

175

75

200

31

26

64

550

90

36

30

315

210

90

220

44

33

72

3.2 Максимальная нагрузка представлена в таблицах размеров. Соответственно номинальным размерам даны максимальные диаметры стального и пенькового канатов. Основная нагрузка: 75, 125, 220 кН.

4 Материал

Для изготовления киповых планок следует применять следующие материалы:

корпус - свариваемая сталь с пределом текучести 245 МПа;

роульс - стальное литье или чугун с пределом текучести 236 МПа;

стопор и ось - сталь с пределом текучести 353 МПа;

втулка - бронза.

Марки материалов следует выбирать по национальным стандартам.

5 Конструкция

Конструкция киповых планок с роульсами и способ сварки должны соответствовать положениям настоящего стандарта.

6 Исполнение

6.1 Корпус - конструкция сварная, сварные швы гладкие, кромки притуплены.

6.2 Роульс - отливка очищенная, рабочие поверхности гладкие.

6.3 Ось и втулка изготовляются по национальным стандартам.



Ключевые слова: судостроение, суда внутреннего плавания, киповые планки с роульсами
