Приказ Министерства информационных технологий и связи РФ
от 16 мая 2006 г. № 59

"Об утверждении Правил применения транзитных междугородных узлов автоматической коммутации.

Часть I. Правила применения транзитных междугородных узлов связи, использующих систему сигнализации по общему каналу сигнализации № 7 (ОКС № 7)"

(с изменениями от 23 апреля 2013 г.)

В соответствии с пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных постановлением Правительства Российской Федерации от 13.04.2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463), и статьей 41 Федерального закона от 07.07.2003 № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895) приказываю:

1. Утвердить прилагаемые Правила применения транзитных междугородных узлов автоматической коммутации. Часть I. Правила применения транзитных междугородных узлов связи, использующих систему сигнализации по общему каналу сигнализации № 7 (ОКС № 7).

2. Направить настоящий приказ на государственную регистрацию в Министерство юстиции Российской Федерации.

3. Контроль за исполнением настоящего приказа возложить на заместителя Министра информационных технологий и связи Российской Федерации Б.Д. Антонюка.



Министр

Л.Д. Рейман





Зарегистрировано в Минюсте РФ 29 мая 2006 г.



Регистрационный № 7879





Правила применения транзитных междугородных узлов автоматической коммутации.

Часть I. Правила применения транзитных междугородных узлов связи, использующих систему сигнализации по общему каналу сигнализации № 7 (ОКС № 7)

(утв. приказом Министерства информационных технологий и связи РФ
от 16 мая 2006 г. № 59)

(с изменениями от 23 апреля 2013 г.)

I. Общие положения

1. Настоящие Правила применения транзитных междугородных узлов автоматической коммутации. Часть I. Правила применения транзитных междугородных узлов связи, использующих систему сигнализации по общему каналу сигнализации № 7 (ОКС № 7) (далее - Правила), разработаны в соответствии со статьей 41 Федерального закона от 07.07.2003 № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.

2. Транзитные междугородные узлы связи*, использующие систему сигнализации по общему каналу сигнализации № 7 (ОКС № 7) (далее - узлы связи), применяются в составе сетей междугородной и международной телефонной связи.

3. Настоящие Правила устанавливают требования к параметрам узлов связи.

4. Узлы связи идентифицируются как транзитные междугородные узлы автоматической коммутации и в соответствии с п.п. 4 п. 1 "Перечня средств связи, подлежащих обязательной сертификации", утвержденного постановлением Правительства Российской Федерации от 31.12.2004 г. № 896 (Собрание законодательства Российской Федерации, 2005, № 2, ст. 155), относятся к сложному оборудованию и должны пройти процедуру обязательной сертификации в порядке, установленном "Правилами организации и проведения работ по обязательному подтверждению соответствия средств связи", утвержденными постановлением Правительства Российской Федерации от 13.04.2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 28, ст. 2895).

II. Требования к транзитным междугородным узлам связи, использующим систему сигнализации по общему каналу сигнализации № 7 (ОКС № 7)

5. Для узлов связи устанавливаются следующие обязательные требования к параметрам:

1) используемых интерфейсов (приложение 1 к Правилам);

2) технических и программных средств, используемых для обеспечения синхронизации (приложение 2 к Правилам);

3) технических и программных средств, используемых для обеспечения систем сигнализации (приложение 3 к Правилам);

4) технических и программных средств, используемых для маршрутизации и обслуживания вызовов (приложение 4 к Правилам);

5) акустических и вызывных сигналов и фразам автоинформатора (приложение 5 к Правилам);

6) эхоподавляющих устройств (приложение 6 к Правилам);

7) технического обслуживания (приложение 7 к Правилам);

8) надежности технических и программных средств (приложение 8 к Правилам);

9) электропитания (приложение 9 к Правилам);

10) устойчивости к климатическим и механическим воздействиям (приложение 10 к Правилам);

11) подпункт исключен согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93.

6. Для узлов связи, указанных в п. 9 "Требований к построению телефонной сети связи общего пользования", утвержденных приказом Мининформсвязи России от 08.08.2005 г., № 97, зарегистрированных Минюстом России от 10.08.2005 г., № 6916, устанавливаются требования к реализации функции оптимальной маршрутизации вызовов (приложение 12 к Правилам).

___________________________

Справочно:

* В качестве транзитного междугородного узла связи допускается использование оборудования узлов автоматической коммутации (УАК), транзитных центров коммутации сетей подвижной радиотелефонной связи (ТЦК СПС) и локальных центров коммутации сетей подвижной радиотелефонной связи (ЛЦК СПС).

Приложение 1

к Правилам применения транзитных
междугородных узлов автоматической
коммутации. Часть I. Правила применения
транзитных междугородных узлов связи,
использующих систему сигнализации по
общему каналу сигнализации № 7 (ОКС № 7)

П.1. Требования к параметрам используемых интерфейсов

Таблица П.1.1

Параметры интерфейса 2048 кбит/с (стык А)

№ п/п

Параметр

Значение

1

2

3

1

Используемый код

Биполярный код с высокой плотностью единиц третьего порядка (код HDB-3)

2

Скорость передачи, кбит/с

2048 ± 0,1024

3

Тип соединительной линии

симметричная пара с волновым сопротивлением120 Ом

4

Напряжение выходного импульса положительной или отрицательной полярности, В

3,0 ± 0,3

5

Выброс в паузе при отсутствии выходного импульса, В

0,0 ± 0,3

6

Длительность импульса, нс

244 ± 25

7

Отношение длительностей импульсов положительной и отрицательной полярности на уровне половины номинальной амплитуды

от 0,95 до 1,05

8

Отношение амплитуд импульсов положительной и отрицательной полярности в середине тактового интервала

от 0,95 до 1,05

9

Затухание несогласованности относительно номинального выходного сопротивления 120 Ом в диапазонах частот, дБ:





от 51 до 102 кГц

не менее 6



от 102 до 3072 кГц

не менее 8

10

Затухание несогласованности относительно входного сопротивления 120 Ом в диапазонах: частот, дБ:





от 51 до 102 кГц

не менее 12



от 102 до 2048 кГц

не менее 18



от 2048 до 3072 кГц

не менее 14

11

Размах фазового дрожания сигнала на выходе в диапазоне частот от 20 Гц до 100 кГц, ЕИ

не более 0,05

_______________________________

Примечание: ЕИ - единичный интервал.

Таблица П.1.2

Параметры интерфейса синхронизации 2048 кГц (стык Y)

№ п/п

Параметр

Значение

1

Номинальная частота выходного сигнала, кГц

2048

2

Тип соединительной линии

симметричная пара с волновым сопротивлением120 Ом

3

Напряжение сигнала (пиковое значение), измеряемое на сопротивлении нагрузки (120,0 ± 1,2) Ом,В:





максимальное

1,9



минимальное

1,0

4

Максимальное фазовое дрожание выходных сигналов, ЕИ

не более 0,05

Таблица П.1.3

Параметры интерфейса STM-1 (электрический стык)

№ п/п

Параметр

Значение

1

2

3

1

Код сигнала

CMI

2

Скорость передачи, кбит/с

155520 ± 3,111

3

Тип соединительной линии

Коаксиальный кабель с номинальным значением входного (выходного) сопротивления 75 Ом

4

Напряжение сигнала, В

1,0 ± 0,1

5

Номинальное значение длительности импульса, нс:





при передаче двоичного нуля

3,215



при передаче двоичной единицы

6,43

6

Затухание отражения на входе и на выходе в диапазоне от 8 до 240 МГц, дБ

не менее 15

7

Размах фазового дрожания на выходе стыка в диапазонах частот, ТИ:





от 500 Гц до 1,3 МГц

не более 0,5



от 65 кГц до 1,3 МГц

не более 0,1

8

Величина входного дрожания фазы в диапазонах частот, ТИ:





от 10 до 19,3 Гц

не менее 38,9



от 19,3 до 500 Гц

не менее 750f-1



от 500 до 3,3 x 103 Гц

не менее 1,5



от 3,3 x 103 до 65 x 103 Гц

не менее 4,9 х 103f-l



от 65 x 103 до 1,3 x 106 Гц

не менее 0,075

______________________________

Примечание: ТИ - тактовый интервал с номинальной длительностью 6,43 нс.

Таблица П.1.4

Параметры интерфейса STM-1 (оптический стык)

№ п/п

Параметр

Значение

1

Код сигнала

CMI

2

Скорость передачи, кбит/с

155520 ± 3,111

3

Размах фазового дрожания на выходе стыка в диапазонах частот, ТИ:





от 500 Гц до 1,3 МГц

не более 0,5



от 65 кГц до 1,3 МГц

не более 0,1

4

Величина входного дрожания фазы в диапазонах частот, ТИ:





от 10 до 19,3 Гц

не менее 38,9



от 19,3 до 500 Гц

не менее 750f - 1



от 500 до 3,3 x 103 Гц

не менее 1,5



от 3,3 х 103 до 65 x 103 Гц

не менее 9,8 х 103f - 1



от 65 x 103 до 1,3 x 106 Гц

не менее 0,15

Таблица П.1.5

Параметры оптического стыка STM-1

Код применения

I-1

S-1.1

S-1.2
S-1.3

L-1.1

L-1.2
L-1.3

Параметр

Уровень излучаемой мощности на передаче, дБ:











максимальный

-8

-8

-8

0

0

минимальный

-15

-15

-15

-5

-5

Уровень чувствительности приемника, дБ, не более

-28

-28

-28

-34

-34

Уровень перегрузки приемника, дБ, не менее

-8

-8

-8



-10

Приложение 2

к Правилам применения транзитных
междугородных узлов автоматической
коммутации. Часть I. Правила применения
транзитных междугородных узлов связи,
использующих систему сигнализации по
общему каналу сигнализации № 7 (ОКС № 7)

П.2. Требования
к параметрам технических и программных средств, используемых для обеспечения синхронизации

П.2.1. Генератор блока сетевой синхронизации (генератор БСС) управляется сигналом тактовой сетевой синхронизации (ТСС), выделяемым из цифрового канала 2048 кбит/с, или поступающим со специального внешнего входа 2048 кГц.

П.2.2. Для приема сигналов ТСС предусматриваются два входа 2048 кГц и не менее двух - 2048 кбит/с.

П.2.3. Генераторное оборудование имеет основной и резервный комплект. При переключении на резервный комплект фаза выходных сигналов не должна изменяться более чем на 60 нс.

П.2.4. При отказе всех входных синхросигналов аппаратура переходит в режим запоминания частоты.

Таблица П.2.1

Параметры генератора блока сетевой синхронизации

№ п/п

Параметр

Значение

1

Скорость старения, относительные единицы в день

не более 2 х 10(-10)

2

Полоса захвата, относительные единицы

не менее 1x10(-7)

3

Выходной сигнал синхронизации, кГц

2048

4

Джиттер выходного сигнала, измеряемый в течении 60 с, в диапазоне частот от 20 Гц до 100 кГц, ЕИ

не более 0,05

П.2.5. В режиме запоминания частоты эталонного генератора, при постоянной рабочей температуре, выдерживаемой с точностью ± 1°К, максимальная ошибка временного интервала (МОВИ) находится в пределах, указанных в таблице П.2.2, а девиация временного интервала (ДВИ) в пределах, указанных в таблице П.2.3.

Таблица П.2.2



Пределы максимальной ошибки временного интервала

МОВИ, нс

Интервал наблюдения τ, с

24

0,1 < τ ≤ 9

8 τ (0,5)

9 < τ ≤ 400

160

400 < τ ≤ 10000

Таблица П.2.3

Пределы девиации временного интервала

ДВИ, нс

Интервал наблюдения τ, с

3

0,1 < τ ≤ 25

0,12 τ

25 < τ ≤ 100

12

100 < τ ≤ 1000

Таблица П.2.4

Допустимые пределы блужданий фазы входного сигнала, выраженные через МОВИ

МОВИ, мкс

Интервал наблюдения τ, с

0,75

0,1 < τ ≤ 7,5

0,1 τ

7,5 < τ ≤ 20

2

20 < τ ≤ 400

0,005 τ

400 < τ ≤ 1000

5

1000 < τ ≤ 10000

Таблица П.2.5

Допустимые пределы блужданий фазы входного сигнала, выраженные через ДВИ

ДВИ, нс

Интервал наблюдения τ, с

34

0,1 < τ ≤ 20

1,7 τ

20 < τ ≤ 100

170

100 < τ ≤ 1000

5,4 τ (0,5)

1000 < τ ≤ 10000

П.2.6. Передаточная характеристика управляемого генератора БСС рассматривается как фильтр нижних частот для значений разности фаз между действительной фазой входного сигнала и идеальной фазой эталона. Максимальная полоса такого фильтра не превышает 3 МГц. В полосе пропускания усиление не превышает 0,52 дБ.

П.2.7. Передаточная характеристика определяется также величиной шума на выходе, когда на входе значения ДВИ соответствуют данным, приведенным в таблице П.2.8.

Таблица П.2.6

Допустимые пределы блужданий фазы входного сигнала, откоррелированного в синусоидальных значениях

Размах синусоиды, мкс

Изменения частоты f, Гц

5

0,000012 < f ≤ 0,00032

0,0016 f(-1)

0,00032 < f ≤ 0,0008

2

0,0008 < f ≤0,016

0,032 f(-1)

0,016 < f ≤ 0,043

0,75

0,043 < f ≤ 1

Таблица П.2.7



Значения допустимого джиттера входного сигнала

Размах джиттера, нс

Изменения частоты f, Гц

750

1 < f ≤ 2400

1,8 х 10(6)f(-1)

2400 < f ≤ 18000

100

18000 < f < 100000

Таблица П.2.8

Значения ДВИ на входе генератора БСС

ДВИ, нс

Интервал наблюдения τ, с

3

0,1 < τ ≤ 13,1

0,0176 τ (2)

13,1 < τ ≤ 100

176

100 < τ ≤ 1000

5,58 τ (0,5)

1000 < τ ≤ 10000

Таблица П.2.9

Передаточная характеристика во время переключения с одного входного эталонного синхросигнала на другой

МОВИ, нс

Интервал наблюдения τ, с

120+0,5 τ

0,1 < τ ≤ 240

240

240 < τ ≤ 1000

Таблица П.2.10

Пределы непрерывности фазы выходного сигнала при переключении на резервные комплекты оборудования из-за повреждений в основном комплекте

МОВИ, нс

Интервал наблюдения τ, с

60

τ ≤ 0,001

120

0,001 < τ ≤ 4

240

τ ≥ 4

Приложение 3

к Правилам применения транзитных
междугородных узлов автоматической
коммутации. Часть I. Правила применения
транзитных междугородных узлов связи,
использующих систему сигнализации по
общему каналу сигнализации № 7 (ОКС № 7)

П.3. Требования
к параметрам технических и программных средств, используемых для обеспечения систем сигнализации

П.3.1. Взаимодействие узлов связи с сетью связи общего пользования осуществляется по общему каналу сигнализации (ОКС № 7).

П.3.2. Требования к системе сигнализации по общему каналу сигнализации № 7 (ОКС № 7).

П.3.2.1. Реализуются следующие подсистемы сигнализации ОКС № 7:

1) передача сообщений (МТР*(1));

2) пользователь ISDN (ISUP-R*(2));

3) управление соединением сигнализации (SCCP*(3));

4) возможность транзакций (ТСАР*(4)).

П.3.2.2. Подсистема передачи сообщений (МТР) обеспечивает выполнение функции звена передачи данных (уровень 1), функции сигнального звена (уровень 2) и сетевые функции (уровень 3).

Уровень 1 подсистемы передачи сообщений определяет физические и электрические характеристики каналов связи, требования к которым приведены в приложении 1 Правил.

Уровень 2 подсистемы передачи сообщений обеспечивает функции, необходимые для обнаружения и коррекции ошибок передачи сигнальных единиц по сигнальному звену между двумя смежными пунктами сигнализации.

П.3.2.3. На уровне 2 МТР реализуются три формата сигнальных единиц в соответствии с рисунком 3.1:

1) сигнальная единица сообщений сигнализации верхних уровней;

2) сигнальная единица статуса звена сигнализации;

3) временная сигнальная единица.

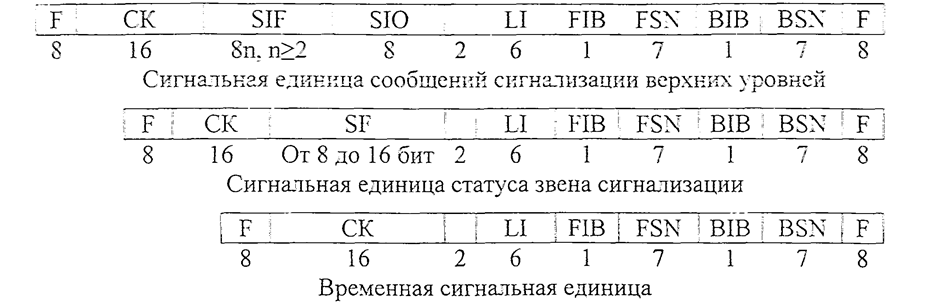

Рис. П.3.1. "Форматы сигнальных единиц"

На рисунке П.3.1 использованы следующие обозначения:

1) BIB - Backward Indicator Bit (бит индикатора обратного направления передачи);

2) BSN - Backward Sequence Number (ожидаемый порядковый номер сигнальной единицы в обратном направлении);

3) СК - Check bits (проверочные биты);

4) F - Flag (флаг). Открывающий флаг указывает на начало сигнальной единицы. В общем случае открывающий флаг одной сигнальной единицы является закрывающим флагом предыдущей сигнальной единицы. Закрывающий флаг указывает на конец сигнальной единицы. Флаг имеет следующий вид: 01111110;

5) FIB - Forward Indicator Bit (бит индикатора прямого направления передачи);

6) FSN - Forward Sequence Number (порядковый номер сигнальной единицы в прямом направлении);

7) LI - Length Indicator (индикатор длины сигнальной единицы). Используется для индикации количества октетов следующих за индикатором длины в октетах и предшествующих проверочным битам и является номером в двоичном коде в диапазоне от 0 до 63. Индикатор длины различает три типа сигнальных единиц:

а) индикатор длины равен "0" - временная сигнальная единица;

б) индикатор длины равен "1" или "2" - сигнальная единица статуса звена сигнализации;

в) индикатор длины больше "2" - сигнальная единица сообщений сигнализации верхних уровней;

8) n - количество октетов в поле SIF;

9) SF - Status Field (поле статуса);

10) SIF - Signaling Information Field (поле сигнальной информации). Содержит целое количество октетов более или равное 2 и меньше 272:

11) SIO - Service Information Octet (октет служебной информации). Содержит индикатор службы (service indicator) и поле подслужбы (subservice field). Индикатор службы используется для индикации подсистемы пользователя к которой относится сигнальная информация.

П.3.2.3.1. На уровне 2 МТР реализуются следующие функции и процедуры:

1) определение границ сигнальных единиц;

2) выравнивание сигнальных единиц;

3) обнаружение ошибок в сигнальных единицах;

4) коррекция ошибок в сигнальных единицах;

5) начальное фазирование;

6) мониторинг ошибок в звене сигнализации;

7) управление состоянием звена сигнализации;

8) управление потоком.

П.3.2.3.2. Для определения границ сигнальной единицы используется 8-битный флаг. Потеря выравнивания сигнальной единицы происходит в результате приема более шести единиц подряд или превышения максимальной длины сигнальной единицы. Для предотвращения ошибочного определения границ сигнальной единицы передающий сигнальный терминал звена сигнализации обеспечивает вставку "0" после пяти последовательно проступающих единиц в любой части сигнальной единицы за исключением флага. Принимающий сигнальный терминал звена сигнализации удаляет вставленный "0".

П.3.2.3.3. В узле связи реализована функция обнаружения ошибок. Данная функция выполняется посредством использования 16-ти проверочных бит, вставляемых в конец каждой сигнальной единицы и генерируемых передающим сигнальным терминалом звена сигнализации. Принимающий сигнальный терминал звена сигнализации использует данные проверочные биты для обнаружения ошибок.

П.3.2.3.4. В узле связи реализована функция коррекции ошибок. Данная функция должна выполняться посредством использования основного метода и метода превентивного циклического повторения. Выбор метода зависит от задержки распространения сигнала.

П.3.2.3.5. В узле связи реализована функция начального фазирования. Процедура начального фазирования использует следующую индикацию статуса фазирования в поле статуса сигнальных единиц статуса звена сигнализации:

1) индикация статуса "О" - не сфазировано;

2) индикация статуса "N" - нормальное фазирование;

3) индикация статуса "Е" - аварийное фазирование;

4) индикация статуса "OS" - выведено из обслуживания.

П.3.2.3.6. В узле связи поддерживаются две функции мониторинга ошибок в звене сигнализации:

функция мониторинга звена сигнализации, находящегося в состоянии "в обслуживании";

функция мониторинга звена сигнализации, находящегося в состоянии "подтверждения" процедуры начального фазирования.

П.3.2.3.7. В узле связи реализована функция управления состоянием звена сигнализации, обеспечивающая директивы для всех остальных функций звена сигнализации.

П.3.2.3.8. В узле связи реализована функция управления потоком, инициируемая при обнаружении перегрузки на приемной стороне звена сигнализации. Извещение об обнаружении данного состояния на передающую сторону передается посредством сигнальной единицы статуса звена сигнализации с полем статуса, установленным в значение "В" - занято.

П.3.2.3.9. В узле связи реализована процедура отключения процессора в случае невозможности передачи сообщений сигнализации на верхние уровни. В случае обнаружения данной ситуации обеспечивается передача сигнальных единиц статуса звена сигнализации с полем статуса, установленным в значение "РО" - отключение процессора.

П.3.2.3.10. На уровне 2 МТР реализованы следующие таймеры:

1) Т1 равен 40 - 50 с - звено в состоянии "сфазировано";

2) Т2 равен 5 - 150 с - таймер времени нахождения звена в состоянии "не сфазировано";

3) Т3 равен-2 с - таймер времени нахождения звена в состоянии "сфазировано";

4) Т4 равен 7,5 - 9,5 с - таймер времени нахождения звена в состоянии "сфазировано, подтверждение". Обычное значение 8,2 с, соответствующее передаче 216 октетов на скорости 64 кбит\с;

5) Т5 равен 80 - 120 мс - таймер, определяющий интервал времени между передачи сигнальных единиц статуса звена сигнализации с индикацией статуса "занято";

6) Т6 равен 3 - 6 с - таймер времени нахождения звена сигнализации в состоянии "занято";

7) Т7 равен 0,5 - 2 с - таймер ожидания повторного приема единиц статуса звена сигнализации с индикацией статуса "занято".

П.3.2.3.11. Уровень 3 подсистемы передачи сообщений обеспечивает гарантированную доставку сообщений от подсистемы пользователя в исходящем пункте сигнализации к соответствующей подсистеме пользователя в пункте назначения.

П.3.2.3.12. На уровне 3 МТР реализованы следующие функции:

обработки сообщений сигнализации;

управления сетью сигнализации.

П.3.2.3.13. В узле связи реализована функция обработки сообщений сигнализации, включающая в себя функцию маршрутизации сообщений, функцию отбора сообщений и функцию распределения сообщений.

П.3.2.3.14. В узле связи реализована функция обработки сообщений сигнализации, основанная на содержании этикетки маршрутизации и сетевом индикаторе. Индикатор услуги (SI) для целей маршрутизации сообщений не используется.

Используется стандартная этикетка маршрутизации в соответствии с рисунком П.3.2.

SLS

ОРС

DPC

4

14

14

Рисунок П.3.2

На рисунке П.3.2 использованы следующие обозначения:

1) DPC - входящий код пункта сигнализации назначения; указывает на пункт сигнализации, которому предназначено данное сообщение сигнализации.

2) ОРС - исходящий код пункта сигнализации назначения; указывает на исходящий пункт сигнализации данного сообщения.

3) SLS - выбор звена сигнализации; используется в общем случае для целей распределения нагрузки по звеньям сигнализации.

П.3.2.3.15. Функция маршрутизации сообщений базируется на коде пункта сигнализации назначения (DPC) и выборе звена сигнализации (SLS).

Пункт сигнализации обеспечивает разделение сигнальной нагрузки по звеньям сигнализации:

между звеньями сигнализации, относящимися к одному пучку звеньев сигнализации;

между звеньями сигнализации, не относящимися к одному пучку звеньев сигнализации.

П.3.2.3.16. Функция отбора сообщений обеспечивает проверку поля DPC для определения: является ли данный пункт сигнализации пунктом назначения для данного сообщения сигнализации.

П.3.2.3.17. В случае приема сообщения МТРЭ в котором DPC указывает на данный пункт сигнализации, полученное сообщение сигнализации передается к функции распределения, которая анализирует индикатор услуги для доставки сообщения к соответствующей подсистеме пользователя.

П.3.2.3.18. Функция управления сетью сигнализации обеспечивает действия и процедуры, направленные на обеспечение поддержания нормальной работы сети сигнализации в целом. При изменении статуса звена сигнализации, маршрута сигнализации или пункта сигнализации, применяются различные функции управления сетью сигнализации:

1) функция управления трафиком сигнализации, включающая следующие процедуры:

а) переход на резерв;

б) возврат на исходное звено сигнализации;

в) вынужденная ремаршрутизация;

г) управляемая ремаршрутизация;

д) рестарт МТР;

е) запрещение управлением;

ж) управление потоком сигнального трафика;

2) функция управления звеном сигнализации, включающая следующие процедуры:

а) активация, деактивация и восстановление звена сигнализации:

б) активация пучка звеньев сигнализации;

в) автоматическое назначение сигнальных терминалов и звеньев данных сигнализации;

3) функция управления маршрутами сигнализации, включающая следующие процедуры:

а) управляемая передача;

б) запрещение передачи;

в) разрешение передачи;

г) тестирование пучка маршрутов сигнализации;

д) тестирование перегрузки пучка маршрутов сигнализации.

П.3.2.3.19. Сообщения уровня 3 МТР передаются в поле SIF сигнальных единиц сообщений сигнализации верхних уровней уровня 2 МТР.

Поддерживаются следующие значения индикатора службы октета служебной информации:

1) сообщения управления сетью сигнализации;

2) сообщения управления и тестирования сети сигнализации;

3) подсистема управления соединениями сигнализации;

4) подсистема пользователя телефонии;

5) подсистема пользователя ISDN;

6) подсистема пользователя передачи данных (вызов и сообщения, связанные с коммутацией каналов);

7) подсистема пользователя передачи данных (сообщения регистрации и аннулирования услуги);

8) подсистема пользователя широкополосной ISDN;

9) подсистема пользователя спутниковой ISDN.

Поддерживается значение поля подслужбы октета служебной информации "10" - Национальная сеть.

П.3.2.3.20. На уровне 3 МТР реализованы следующие сообщения:

1) Переход на резервное звено" (COO - Changeover-order);

2) "Подтверждение перехода на резервное звено" (СОА - Changeover- acknowledgement);

3) "Восстановление работы по исходному звену" (CBD - Changeback declaration);

4) "Подтверждение восстановления работы по исходному звену" (СВА - Changeback-acknowledgement);

5) "Аварийный переход на резерв (EСО - Emergency- changeover order);

6) "Подтверждение аварийного перехода на резерв" (ЕСА - Emergency- changeover-acknowledgement);

7) "Передача запрещена" (TFP - Transfer-prohibited);

8) "Передача разрешена" (TFA - Transfer-allowed);

9) "Тестирование пучка маршрутов сигнализации" (RSM - Signaling-route-set-test message);

10) "Запрещение звена" (LIN - Link inhibit);

11) ''Подтверждение запрещения звена" (LIA - Link inhibited - acknowledgement);

12) "Принудительное разрешение звена" (LFU - Link forced uninhibit);

13) "Разрешение звена" (LUN - Link uninhibit);

14) "Подтверждение разрешения звена" (LUA - Link uninhibited acknowledgement);

15) "Запрещение звена не разрешено" (LID - Link inhibit denied);

16) "Тестирование локально запрещенного звена" (LLT - Link local inhibit test);

17) "Тестирование удаленно запрещенного звена" (LRT - Link remote inhibit test);

18) "Рестарт трафика разрешен" (TRA - Traffic restart allowed);

19) "Управляемая передача" (TFC - Transfer-controlled);

20) "Подсистема пользователя недоступна" (UPU - User part unavailable).

П.3.2.3.21. На уровне 3 МТР реализованы следующие таймеры:

1) Tl равен 500 (800) - 1200 мс - определяет задержку для предотвращения неправильной последовательности сообщений при выполнении процедуры перехода на резерв;

2) Т2 равен 700 (1400) - 2000 мс - время ожидания подтверждения перехода на резерв;

3) Т3 равен 500 (800) - 1200 мс - определяет задержку для предотвращения неправильной последовательности сообщений при выполнении процедуры возврата на исходное звено;

4) Т4 равен 500 (800) - 1200 мс - время ожидания подтверждения возврата на исходное звено (первая попытка);

5) Т5 равен 500 (800) - 1200 мс - время ожидания подтверждения возврата на исходное звено (вторая попытка);

6) Т6 равен 500 (800) - 1200 мс - определяет задержку для предотвращения неправильной последовательности сообщений при выполнении процедуры управляемой ремаршрутизации;

7) Т7 равен 1 - 2 с - время ожидания подтверждения установления соединения звена сигнализации;

8) Т8 равен 800 - 1200 мс - таймер запрещения запрета передачи;

9) Т10 равен 30 - 60 с - таймер ожидания повторной передачи сообщения тестирования пучка маршрутов сигнализации;

10) Т12 равен 800 - 1500 мс - таймер ожидания подтверждения разрешения звена;

11) Т13 равен 800 - 1500 мс - таймер вынужденного разрешения звена;

12) Т14 равен 2 - 3 с - таймер ожидания подтверждения запрещения звена;

13) Т15 равен 2 - 3 с - таймер ожидания начала тестирования маршрута сигнализации при перегрузке:

14) Т16 равен 1,4 - 2 с - таймер ожидания изменения статуса маршрута сигнализации при перегрузке;

15) Т17 равен 800 - 1500 мс - задержка для предотвращения колебания при сбое звена сигнализации и рестарте звена;

16) Т18 - таймер наблюдения за активацией звена и маршрута сигнализаций при рестарте МТР;

17) Т19 равен 67 - 69 с - таймер наблюдения при рестарте МТР для предотвращения циклического взаимообмена сообщениями TFP, TFR, TFA;

18) Т20 равен 59 - 61 с - общий таймер при выполнении процедуры рестарта МТР;

19) Т21 равен 63 - 65 с - общий таймер при выполнении процедуры рестарта МТР на смежном пункте сигнализации;

20) Т22 равен 3-6 мин - таймер тестирования местно запрещенного звена сигнализации;

21) Т23 равен 3-6 мин - таймер тестирования удаленно запрещенного звена сигнализации;

22) Т24 равен 500 мс - таймер используемый в процедуре отключения процессора.

Значения таймера, приведенные в скобках, являются минимальными значениями при использовании маршрута сигнализации с большой задержкой на распространение сигнала.

П.3.2.4. Подсистема пользователя ISDN (ISUP-R) обеспечивает выполнение процедур, предназначенных для установления, поддержания, освобождения соединений, а также предоставления основных и дополнительных услуг.

П.3.2.4.1. На уровне ISUP реализованы следующие сообщения:

1) "Адрес полный" (ACM - Address complete message);

2) "Ответ" (ANM - Answer message);

3) "Прикладной механизм передачи" (АРМ - Application Transport message);

4) "Блокировка" (BLO - Blocking);

5) "Подтверждение блокировки" (BLA - Blocking Acknowledgement);

6) "Продолжение соединения" (CPG - Call Progress);

7) "Блокировка пучка каналов" (CGB - ircuit Group Blocking);

8) "Подтверждение блокировки пучка каналов" (CGBA - Circuit Group Blocking Acknowledgement);

9) "Сброс пучка каналов" (GRS - circuit Group Reset);

10) "Подтверждение сброса пучка каналов" (GRA - circuit Group Reset Acknowledgement);

11) "Отбой вызывающего абонента" (CCL - Clear calling line);

12) "Запрос проверки целостности" (CCR - Continuity Check Request);

13) "Разблокировка пучка каналов" (CGU - Circuit Group Unblocking);

14) "Подтверждение разблокировки пучка каналов" (CGUA - Circuit Group Unblocking Acknowledgement);

15) "Несоответствие" (CFN - Confusion);

16) "Соединение" (CON - Connect);

17) "Целостность" (СОТ - Continuity);

18) "Вызов устанавливается" (CPG - Call Progress);

19) "Услуга принята" (FAA - Facility Accepted);

20) "Услуга" (FAC - Facility);

21) "Услуга отклонена" (FRJ - Facility Reject);

22) "Запрос услуги" (FAR - Facility Request);

23) "Запрос идентификации" (IDR - Identification Request);

24) "Ответ на запрос идентификации" (IRS - Identification Response);

25) "Запрос информации" (INR - Information Request);

26) "Ответ на запрос информации" (INF - Information);

27) "Начальное адресное сообщение" (IAM - Initial Address message);

28) "Предотвращение цикла" (LOP - Loop prevention);

29) "Разъединение" (REL - Release);

30) "Вызов" (RNG-Ring);

31) "Разъединение завершено" (RLC - Release Complete);

32) "Сброс канала" (RSC - Reset Circuit);

33) "Возобновление" (RES - Resume);

34) "Сегментирование" (SGM - Segmentation);

35) "Последующее адресное сообщение" (SAM - Subsequent Address Message);

36) "Приостановление" (SUS - Suspend);

37) "Разблокировка" (UBL - Unblocking);

38) "Подтверждение разблокировки" (UBA - Unblocking Acknowledgement);

39) "Подсистема пользователя доступна" (UPA - User Part Available);

40) "Тестирование подсистемы пользователя" (UPT - User Part Test);

41) "Информация пользователь-пользователь" (USR - User-to-user information).

П.3.2.4.2. Сообщения подсистемы ISUP-R передаются в поле SIF сигнальных единиц сообщений сигнализации верхних уровней подсистемы МТР.

П.3.2.4.3. Поле SIF сообщений подсистемы ISUP-R состоит из следующих полей:

1) этикетка маршрутизации;

2) код идентификации канала;

3) код типа сообщения;

4) обязательная фиксированная часть;

5) обязательная переменная часть;

6) необязательная часть.

П.3.2.4.4. В сообщениях ISUP-R реализованы параметры, перечень которых, с указанием использования в каждом конкретном сообщении, приведен в таблице П.3.1 для сообщений установления базового вызова и дополнительных услуг, в таблице П.3.2 для сообщений, связанных только с использованием дополнительных услуг и в таблице П.3.3. для вспомогательных сообщений.

В таблицах использованы следующие сокращения:

1) Т - требуется, данный параметр присутствует во всех сообщениях данного типа;

2) Т/П - требуется при условии, данный параметр присутствует при определенных условиях;

3) НИ - не используется, данный параметр не присутствует во всех сообщениях данного типа.

Таблица П.3.1

Сообщения установления базового вызова и дополнительных услуг

Параметры

Сообщения

АСМ

ANM

АРМ

CCL

CFN

CON

СРG

INR

INF

IAM

REL

RNG

RLС

SAM

RES

SUS

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Информация предоставления к доступу

Т/П

Т/П

НИ

НИ

НИ

Т/П

Т/П

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Транспорт доступа

Т/П

Т/П

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

Т/П

Т/П

НИ

НИ

НИ

НИ

НИ

Уровень автоматической перегрузки

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

Индикаторы обратного вызова*(1)

Т

Т/П

НИ

НИ

НИ

Т

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Информация о перенаправлении вызова

Т/П

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Информация о предыстории вызова

НИ

Т/П

НИ

НИ

НИ

Т/П

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Номер вызываемого абонента*(2)

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Номер вызывающего абонента*(3)

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

Т

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Категория вызывающего абонента

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

Т

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Индикаторы причины

Т/П

НИ

НИ

НИ

Т

НИ

Т/П

НИ

НИ

Т

НИ

Т/П

НИ

НИ

НИ

НИ

Код замкнутой группы пользователей*(4)

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Подключенный номер*(4)

НИ

Т/П

НИ

НИ

НИ

Т/П

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Конец необязательных параметров

Т/П

НИ

Т/П

НИ

Т/П

Т/П

Т/П

Т/П

Т/П

Т/П

Т/П

Т

Т/П

Т/П

Т/П

Т/П

Информация о событиях

НИ

НИ

НИ

НИ

НИ

НИ

Т

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Индикаторы вызова прямого направления*(5)

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т

НИ

НИ

НИ

НИ

НИ

НИ

Индикатор основного уведомления*(6)

Т/П

Т/П

НИ

НИ

НИ

Т/П

Т/П

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Основной номер

НИ

Т/П

НИ

НИ

НИ

Т/П

Т/П

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Информационные индикаторы

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Индикаторы запроса информации

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Номер местоположения

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Индикация о совместимости сообщений

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Индикаторы характера соединения

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т

НИ

НИ

НИ

НИ

НИ

НИ

Необязательные индикаторы вызова обратного направления*(7)

Т/П

Т/П

НИ

НИ

НИ

Т/П

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Необязательные индикаторы вызова прямого направления

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Исходный номер вызываемого абонента

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т

НИ

НИ

НИ

НИ

НИ

НИ

Информация о совместимости параметров

Т/П

Т/П

Т/П

НИ

НИ

Т/П

Т/П

Т/П

Т/П

Т/П

Т/П

НИ

НИ

НИ

НИ

НИ

Счетчики задержек распространения

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Перенаправляющий номер*(8)

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Информация перенаправления*(8)

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

Т/П

НИ

НИ

НИ

НИ

НИ

Номер перенаправления

Т/П

Т/П

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

Ограничение номера перенаправления

Т/П

Т/П

НИ

НИ

НИ

Т/П

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Код пункта сигнализации

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

Последующий номер

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т

НИ

НИ

Требования к среде передачи*(9)

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т

НИ

НИ

НИ

НИ

НИ

НИ

Требования к среде передачи при возможности перехода на аварийный режим*(9)

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Используемая среда передачи*(9)

Т/П

Т/П

НИ

НИ

НИ

Т/П

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Информация об услугах пользователя при передаче информации

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Информация о дополнительной услуге пользователя при передаче информации

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Информация об услугах предоставления связи

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Индикатор пользователь- пользователь

Т/П

Т/П

НИ

НИ

НИ

Т/П

Т/П

НИ

Т/П

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Информация пользователь- пользователь

Т/П

Т/П

НИ

НИ

НИ

Т/П

Т/П

НИ

Т/П

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Идентификатор корреляции

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Идентификатор функции контроля услуг

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Индикаторы обработки информации о перенаправлении вызова*(8)

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Завершение вызова к занятому абоненту

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Номер при передаче вызова

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Базовый номер при передаче вызова

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Номер вызываемого абонента интеллектуальной сети

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Индикаторы обработки информации о предоставлении соединения

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Индикаторы обработки информации о конференц-связи*(10)

Т/П

Т/П

НИ

НИ

НИ

Т/П

Т/П

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Отображаемая информация

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

Счетчик переходов по сети

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Параметр прикладного механизма

Т/П

Т/П

НИ

НИ

НИ

Т/П

Т/П

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Индикатор возможности предоставления услуги завершения вызова при не ответе*(11)

Т/П

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Индикатор приостановки (возобновления)

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т

Т

Тип сообщения

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

______________________________

Справочно:

*(1) Не используются следующие значение полей параметра:

Биты HG = 01, 10, 11.

Бит J = 1.

Биты PQ. = 01, 10, 11

*(2) Префиксы "8" (в перспективе "0") для междугородной или зоновой связи и "10" (в перспективе XYмн) для международной связи преобразуются в соответствующие типы адреса и не являются частью адреса. Не используются следующие значения индикатора типа адреса:

0000010 - номер неизвестен;

0000101 - специальный номер сети.

*(3) Не используются следующие значения индикатора типа адреса:

0000001 - абонентский номер. При невозможности получения полного номера используется значение "номер неизвестен" с указанием индикатора полноты номера "адрес не полный".

*(4) Используется при активировании услуги "Идентификация подключенной линии".

*(5) Не используются следующие значения индикатора:

- Биты GB = 01, 10, 11.

- Биты KJ = 01, 10, 11.

*(6) Не используются следующие значения индикатора уведомления:

0000100 - задержка завершения вызова;

1001011 - блуждающая конференц-связь.

*(7) Бит D не используется.

*(8) Используется при активировании услуг перенаправления вызова.

*(9) Не используются следующие значения поля параметра: 384 кбит/с неограниченное; 1536 кбит/с неограниченное; 1920 кбит/с неограниченное; Nx64 кбит/с неограниченное.

*(10) Используется при активировании услуг конференц-связи.

*(11) Используется при активированной у вызываемого пользователя услуге завершения вызовов к неотвечающему абоненту.

Таблица П.3.2

Сообщения дополнительных услуг

Параметры

Сообщения

FAA

FAC

FRJ

FAR

IDR

IRS

LOP

USR

1

2

3

4

5

6

7

8

9

Тип сообщения

Т

Т

Т

Т

Т

Т

Т

Т

Индикатор услуги

T

НИ

Т

Т

НИ

НИ

НИ

НИ

Индикаторы причины

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

Индикатор пользователь- пользователь

Т/П

НИ

Т/П

Т/П

НИ

НИ

НИ

T

Конец опциональных параметров

НИ

Т/П

Т/П

НИ

Т/П

Т/П

Т/П

Т/П

Транспорт доступа

Т/П

Т/П

Т/П

Т/П

Т/П

Т/П

НИ

Т/П

Информация о совместимости параметров

Т/П

Т/П

НИ

Т/П

Т/П

Т/П

Т/П

НИ

Информация о совместимости сообщения

НИ

Т/П

НИ

НИ

Т/П

Т/П

Т/П

НИ

Номер при передаче вызова

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Индикатор основного уведомления

НИ

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Индикатор запроса идентификации злонамеренного вызова

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

Индикатор отклика идентификации злонамеренного вызова

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

Номер вызывающей стороны

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

Основной номер

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Индикатор предотвращения цикла

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

Таблица П.3.3

Вспомогательные сообщения

Параметры

Сообщения

BLO

BLA

CGB

CGBA

GRS

GRA

CCR

CGU

CGUA

СОТ

RSC

SGM

UBL

UBA

UPA

UPT

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Тип сообщения

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

Индикатор целостности

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т

НИ

НИ

НИ

НИ

НИ

НИ

Тип сообщения контроля пучка каналов

НИ

НИ

Т

Т

НИ

НИ

НИ

Т

Т

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Диапазон и статус

НИ

НИ

Т

Т

Т

НИ

НИ

Т

Т

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Информация о совместимости параметров

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

Т/П

Конец опциональных параметров

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

Т/П

Т/П

Транспорт доступа

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

Информация пользователь- пользователь

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

Информация о совместимости сообщения

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

Индикатор основного уведомления

НИР

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

Основной номер

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

НИ

НИ

НИ

НИ

П.3.2.4.5. На уровне ISUP реализованы следующие процедуры:

1) управление базовым вызовом;

2) управление эхосигналами;

3) блокировка и разблокировка каналов и пучков каналов;

4) сброс каналов и пучков каналов;

5) обработка нераспознанной информации;

6) обработка неожидаемой информации;

7) контроль перегрузки;

8) управление готовностью подсистемы пользователя.

П.3.2.4.6. При выполнении процедур успешного установления соединения узел связи обеспечивает выполнение следующих функций:

1) выбор разговорного канала на основе анализа номера вызываемого абонента, требуемого типа соединения и требуемых возможностей сети сигнализации, полученных от предыдущего узла сети в сообщении IAM;

2) изменение, если необходимо, сигнальной информации в полученном сообщении IAM. Изменению подвергается только следующая информация: "тип индикатора соединения" и "счетчик задержки распространения";

3) передача сообщения IAM к выбранному пункту сигнализации;

4) проключение разговорного канала в обоих направлениях немедленно после передачи сообщения IAM;

5) передача на предыдущий узел полученного сообщения АСМ или CON или ANM;

6) передача на предыдущий узел сообщения CPG (если получено от смежного узла);

7) проверка целостности, если требуется;

8) сегментирование сообщений, длина которых превышает 272 октета. Во втором сегменте сообщения присутствуют только следующие параметры: информация пользователь-пользователь; основное извещение, основной номер и транспорт доступа.

П.3.2.4.7. При выполнении процедур неуспешного установления соединения узел связи обеспечивает выполнение следующих функций:

1) в случае невозможности установления соединения, формирование и передача на смежный узел сообщения REL, а также тональных сигналов (фраз автоинформатора);

2) в случае получения сообщения REL со смежного узла:

немедленное инициирование освобождения разговорного тракта и передача сообщения RLC на смежный узел;

одновременная передача полученного сообщения REL на смежный узел.

П.3.2.4.8. При выполнении процедур нормального освобождения соединения узел связи должен при получении сообщения REL со смежного узла:

немедленно инициировать освобождение разговорного тракта и передать сообщение RLC на смежный узел;

одновременно передать полученное сообщение REL на смежный узел.

П.3.2.4.9. Узел связи обрабатывает сообщения SUS со значением индикатора приостановки "инициирован сетью", который используется при полуавтоматическом соединении, также при автоматической связи от станций предыдущих версий ISUP-R, также от международной сети связи при любом типе вызова.

Узел связи обрабатывает сообщения SUS со значением индикатора приостановки "инициирован пользователем".

П.3.2.4.10. Узел связи обрабатывает сообщения RES со значением индикатора возобновления "инициирован сетью", который используется при полуавтоматическом соединении, также принимается от международной сети при любом типе вызова.

Узел связи обрабатывает сообщения RES со значением индикатора возобновления "инициирован пользователем".

П.3.2.4.11. Узел связи обеспечивает, если необходимо для данного вызова, выполнение процедур перехода на запасные скорости передачи.

П.3.2.4.12. Узел связи обеспечивает выполнение процедуры определения задержки на распространение сигнала:

после приема сообщения IAM и выбора разговорного канала, узел связи изменяет или инициирует включение в сообщение параметра "счетчик задержки на распространение" в соответствии с внутренними данными узла связи;

узел связи передает без изменений на смежный узел полученное сообщение CON или ANM, содержащее параметр "информация об истории вызова".

П.3.2.4.13. В случае взаимодействия ISUP-R, удовлетворяющему требованиям данного НПА с системами сигнализации, не поддерживающими процедуры определения задержки на распространение сигнала, узел связи сохраняет полученное в сообщении IAM значение параметра "счетчик задержки на распространение". В случае доступности значения задержки на распространение в выбранном канале системы сигнализации, не поддерживающей данную процедуру, данное значение добавляется к уже сохраненному значению. После приема индикации ответа вызываемого пользователя, узел связи включает параметр "информация об истории вызова" в сообщение CON или ANM. Значение данного параметра соответствует значению счетчика задержки на распространение.

П.3.2.4.14. В случае взаимодействия с системами сигнализации, не поддерживающими процедуры определения задержки на распространение сигнала, с ISUP-R, удовлетворяющим требованиям данного НПА, узел связи включает параметр "счетчик задержки на распространение" в сообщение IAM и устанавливает его значение, равное 0 мс. В случае доступности значения задержки на распространение в канале системы сигнализации, не поддерживающей данную процедуру, счетчик сообщения IAM должен быть установлен в это значение.

П.3.2.4.15. Узел связи обеспечивает выполнение элементарной процедуры управления эхосигналами.

П.3.2.4.16. Узел связи обеспечивает выполнение процедур автоматических попыток повтора установления соединения в следующих ситуациях:

1) двойного занятия:

2) после приема сообщения BLO после того, как было передано адресное сообщение и до получения любого сообщения обратного направления;

3) после приема сообщения RSC после того, как было передано адресное сообщение и до получения любого сообщения обратного направления;

4) после неудачного выполнения процедуры проверки целостности;

5) после приема неожидаемого сообщения в течение установления вызова.

П.3.2.4.17. Узел связи обеспечивает выполнение процедур блокировки и разблокировки каналов и пучков каналов.

После приема сообщений блокировки канала или пучка каналов узел связи инициирует процедуры запрещения установления по данному каналу или пучку каналов исходящих не тестовых вызовов до получения сообщения разблокировки.

П.3.2.4.18. Узел связи обеспечивает выполнение процедур сброса канала и пучка каналов.

П.3.2.4.19. Узел связи обеспечивает выполнение процедур обработки неожидаемых сигнальных сообщений.

П.3.2.4.20. Узел связи обеспечивает выполнение процедур обработки нераспознанных сигнальных сообщений и параметров.

При получении нераспознанного сообщения сигнализации без включенного параметра "информация о совместимости сообщения", данное сообщение отклоняется и передается сообщение CFN.

При получении нераспознанного сообщения сигнализации или параметра с включенным параметром "информация о совместимости сообщения" ("информация о совместимости параметра") узел связи выполняет действия в соответствии с инструкциями, полученными в данном параметре.

При получении нераспознанного параметра без включенного параметра "информация о совместимости параметра" узел связи либо отклоняет нераспознанный параметр с передачей сообщения CFN, либо передает данный параметр без изменений.

П.3.2.4.21. Узел связи обеспечивает выполнение процедур обработки нераспознанных значений параметров:

1) при получении нераспознанного значения обязательного параметра узел связи выполняет действия в соответствии с требованиями, приведенными в таблице П.3.4. Действия, указанные в таблице, имеют следующие значения:

2) по умолчанию - параметр обрабатывается как полученный со значением по умолчанию;

3) игнорировать - параметр передан без изменений или переустановлен в "0";

4) значение по умолчанию не использовать - параметр передан без изменений.

5) при получении нераспознанного значения необязательного параметра узел связи выполняет те же действия, что и в случае приема нераспознанного параметра.

Таблица П.3.4



Действия при получении нераспознанных значений параметров

Название параметра

Действие

1

2

Автоматический уровень перегрузки

Отклонить параметр

Обратные индикаторы вызова:



Биты ВА: Индикация оплаты

Значение по умолчанию не использовать

Биты DC: Индикация статуса вызываемой стороны

Значение по умолчанию не использовать

Биты FE: Индикатор категории вызывающей стороны

Значение по умолчанию не использовать

Биты HG: Индикатор метода из конца в конец

Значение по умолчанию не использовать

Бит J: Индикатор информации из конца в конец

Значение по умолчанию не использовать

Бит L: Индикатор удержания

Значение по умолчанию не использовать

Биты РО: Индикатор метода SCCP

Значение по умолчанию не использовать

Номер вызываемой стороны:



Индикатор типа адреса

Посылка REL с причиной N 28

Индикатор плана нумерации

Посылка REL с причиной N 28

Свободные разряды

Игнорировать

Сигналы адреса

Посылка REL с причиной N 28

Наполнитель

По умолчанию: 0000

Номер вызывающей стороны



Индикатор типа адреса

Значение по умолчанию не использовать

Индикатор неполноты номера

Значение по умолчанию не использовать

Индикатор плана нумерации

Значение по умолчанию не использовать

Индикатор ограничения на предоставление номера

Значение по умолчанию не использовать

Индикатор проверки

Значение по умолчанию не использовать

Сигналы адреса

Значение по умолчанию не использовать

Наполнитель

Игнорировать

Категория вызывающей стороны

Значение по умолчанию не использовать

Индикаторы причины:



Стандарт кодирования

Значение по умолчанию не использовать

Свободные разряды

Игнорировать

Местоположение

Значение по умолчанию не использовать

Значение причины

Значение по умолчанию не использовать

Индикатор типа сообщения контроля пучка каналов:



Биты ВА: Индикатор типа

Отклонить сообщение и передать CFN

Биты Н-С: Резервные

Игнорировать

Подключенный номер:



Индикатор типа адреса

Значение по умолчанию не использовать

Свободные разряды

Игнорировать

Индикатор плана нумерации

Значение по умолчанию не использовать

Индикатор ограничения на предоставление номера

Значение по умолчанию не использовать

Индикатор проверки

Значение по умолчанию не использовать

Сигналы адреса

Значение по умолчанию не использовать

Наполнитель

Игнорировать

Индикаторы целостности:



Биты Н-В: Свободные разряды

Игнорировать

Информация о событиях:



Биты G-A: Индикатор события

Значение по умолчанию не использовать

Индикатор услуги

Отклонить сообщение

Индикаторы вызова прямого направления



Биты СВ: Индикатор метода из конца в конец

Значение по умолчанию не использовать

Бит Е: Индикатор информации из конца в конец

Значение по умолчанию не использовать

Биты HG: Индикатор предпочтительности ISUP

Передать REL

Биты KJ: Индикатор метода SCCP

Значение по умолчанию не использовать

Бит L: Свободные разряды

Игнорировать

Биты Р-М: Свободные разряды

Игнорировать

Информационные индикаторы:



Биты ВА: Индикатор отклика на запрос номера вызывающей стороны

Значение по умолчанию не использовать

Бит С: Индикатор обеспечения удержания

Значение по умолчанию использовать не

Бит F: Индикатор отклика на запрос категории вызывающей стороны

Значение по умолчанию не использовать

Бит G: Индикатор отклика на запрос информации об учете стоимости

Значение по умолчанию не использовать

Бит Н: Индикатор обязательности информации

По умолчанию: 0 "обязательно"

Биты L-I, E, D: Свободные разряды

Игнорировать

Индикаторы запроса информации



Биты Р-М, L-F, С: свободные разряды/зарезервированные

Игнорировать

Индикаторы типа соединения:



Биты ВА: Индикатор спутниковой связи

По умолчанию: 10 "два спутника в соединении "

Биты DC: Индикатор целостности

По умолчанию: 00 "проверка целостности не требуется" кроме требований по исходящему каналу

Биты H-F: Свободные разряды

Игнорировать

Необязательные индикаторы вызова обратного направления:



Биты Н-Е: Зарезервированы

Игнорировать

Необязательные индикаторы вызова прямого направления:



Биты ВА: Индикатор вызова замкнутой группы пользователей

Значение по умолчанию не использовать

Биты Q-G: Свободные разряды

Игнорировать

Исходный номер вызываемого абонента:



Индикатор типа адреса

Значение по умолчанию не использовать

Индикатор плана нумерации

Значение по умолчанию не использовать

Индикатор ограничения на предоставление номера

Значение по умолчанию не использовать

Сигналы адреса

Значение по умолчанию не использовать

Наполнитель

Игнорировать

Свободные разряды

Игнорировать

Перенаправляющий номер:



Индикатор типа адреса

Значение по умолчанию не использовать

Индикатор плана нумерации

Значение по умолчанию не использовать

Индикатор ограничения на предоставление номера

Значение по умолчанию не использовать

Сигналы адреса

Значение по умолчанию не использовать

Наполнитель

Игнорировать

Информации о перенаправлении:



Биты С-А: Индикатор перенаправления

Значение по умолчанию не использовать

Биты Н-Е: Начальная причина перенаправления

Значение по умолчанию не использовать

Биты K-I: Счетчик перенаправлений

Значение по умолчанию не использовать

Биты P-N: Причина перенаправления

Значение по умолчанию не использовать

Биты L, D: Свободные разряды

Игнорировать

Номер перенаправления



Индикатор типа адреса

Значение по умолчанию не использовать

Индикатор плана нумерации

Значение по умолчанию не использовать

Сигналы адреса

Значение по умолчанию не использовать

Наполнитель

Игнорировать

Последующий номер:



Биты 1-7: Свободные разряды

Игнорировать

Сигналы адреса

Послать REL

Наполнитель

По умолчанию: 0000

Индикатор приостановки/возобновления:



Биты Н-В: Свободные разряды

Игнорировать

Требования к среде передачи

Послать REL

Информация об услуге пользователя

Значение по умолчанию не использовать

Индикаторы пользователь-пользователь:



Бит А: Туре



Биты СВ: Услуга 1

По умолчанию: 00 "нет информации"

Биты ED: Услуга 2

По умолчанию: 00 "нет информации"

Биты GF: Услуга 3

По умолчанию: 00 "нет информации"

П.3.2.4.22. Узел связи обеспечивает выполнение процедур обработки ответов, указывающих на передачу нераспознанной информации.

П.3.2.4.23. Узел связи должен обеспечивает выполнение процедур обработки ошибок при приеме сообщения RLC. Если данное сообщение не было получено в ответ на переданное сообщение REL до истечения таймера Т1, узел связи повторяет передачу сообщения REL. После истечения таймера Т5 узел связи:

1) передает сообщение RSC;

2) посылает извещение в систему техобслуживания;

3) удаляет канал из обслуживания;

4) продолжает передачу сообщения RSC до успешного выполнения работ по техобслуживанию.

П.3.2.4.24. Узел связи обеспечивает выполнение процедур обработки ошибок при приеме ответа на сообщение запроса информации. Если в ответ на сообщение INR не было получено отклика до истечения таймера Т33, узел связи освобождает соединение.

П.3.2.4.25. Узел связи обеспечивает выполнение процедур управления сигнальной перегрузкой ISUP-R

П.3.2.4.26. Узел связи обеспечивает выполнение процедур автоматического контроля перегрузки. При достижении перегрузки узел связи обеспечивает введение в сообщения REL параметра "уровень автоматической перегрузки", указывающий уровень перегрузки. При возвращении узла связи в состояние нормальной работы, параметр "уровень автоматической перегрузки" в сообщения REL не включается.

При получении узлом связи сообщений REL с параметром "уровень автоматической перегрузки", указывающим уровень перегрузки, узел связи уменьшает трафик к узлу, от которого было получено данное сообщение.

П.3.2.4.27. Узел связи обеспечивает выполнение процедур управления готовностью ISUP-R. При получении сообщения UPU с уровня МТР с индикацией "подсистема пользователя недоступна - недосягаемый удаленный пользователь", все каналы к узлу, от которого было получено сообщение UPU, блокируются для новых вызовов. Вызовы, находящиеся в стадии установления или разговора, не разрушаются. Узел связи передает сообщение UPT и запускает таймер Т4. При получении сообщения UPA или любого другого сообщения, таймер Т4 останавливается, подсистема пользователя отмечается доступной и трафик к узлу восстанавливается. При истечении таймера Т4 процедура возобновляется.

При получении сообщения UPU с уровня МТР с индикацией "подсистема пользователя недоступна - необорудованный удаленный пользователь", все каналы к узлу, от которого было получено сообщение UPU, блокируются для новых вызовов. Вызовы, находящиеся в стадии установления или разговора, не разрушаются.

П.3.2.4.28. Узел связи обеспечивает выполнение процедур приостановки (возобновления) МТР. При получении индикации о недоступности смежного узла, все каналы блокируются для новых вызовов.

При получении индикации о доступности смежного узла, заблокированные каналы возвращаются в обслуживание.

П.3.2.4.29. Узел связи обеспечивает выполнение процедуры подсчета переходов по сети. При получении параметра "счетчик переходов по сети" узел связи уменьшает значение счетчика на "1" и:

1) в случае, если значение счетчик после уменьшении# на "1" стало равно "0", передает сообщение REL;

2) в случае, если значение счетчик после уменьшении на "1" осталось больше "0", узел связи включает данный параметр в сообщение IAM.

П.3.2.4.30. B оборудовании узла связи реализованы следующие таймеры:

1) Т1 равен 15 - 60 с - таймер ожидания получения сообщения RLC после передачи сообщения REL;

2) Т3 равен 2 мин - таймер перегрузки:

3) Т4 равен 5-15 мин - таймер ожидания сообщения UPA после получения индикации недоступности удаленной подсистемы пользователя:

4) Т5 равен 5-15 мин - таймер ожидания получения сообщения RLC после передачи первого сообщения REL;

5) Т7 равен 20 - 30 с - таймер ожидания отклика на последнее переданное сообщение SAM;

6) Т8 равен 10 - 15 с - таймер ожидания получения сообщения СОТ;

7) Т10 равен 4 - 6 с - таймер ожидания получения цифры при взаимодействии;

8) Т11 равен 15 - 20 с - таймер задержки передачи сообщения АСМ;

9) Т12 равен 15 - 60 с - таймер ожидания подтверждения на переданное сообщение BLO;

10) Т13 равен 5-15 мин - таймер ожидания подтверждения на первое переданное сообщение BLO;

11) Т14 равен 15 - 60 с - таймер ожидания подтверждения на переданное сообщение UBL;

12) Т15 равен 5-15 мин - таймер ожидания подтверждения на первое переданное сообщение UBL;

13) Т16 равен 15 - 60 с - таймер ожидания подтверждения на переданное сообщение RSC;

14) Т17 равен 5-15 мин - таймер ожидания подтверждения на первое переданное сообщение RSC;

15) Т18 равен 15 - 60 с - таймер ожидания подтверждения на переданное сообщение CGB;

16) Т19 равен 5-15 мин - таймер ожидания подтверждения на первое переданное сообщение CGB;

17) Т20 равен 15 - 60 с - таймер ожидания подтверждения на переданное сообщение CGU;

18) Т21 равен 5-15 мин - таймер ожидания подтверждения на первое переданное сообщение CGU;

19) Т22 равен 15 - 60 с - таймер ожидания подтверждения на переданное сообщение GRC;

20) Т23 равен 5-15 мин - таймер ожидания подтверждения на первое переданное сообщение GRC;

21) Т24 меньше 2 с - таймер ожидание обратного тонального сигнала проверки целостности;

22) Т25 равен 1 - 10 с - таймер ожидания передачи повторного сообщения CCR;

23) Т26 равен 1-3 мин - таймер ожидания передачи последующего сообщения CCR;

24) Т27 равен 4 мин - таймер ожидания получения сообщения CCR;

25) Т29 равен 300 - 600 с - таймер перегрузки;

26) Т30 равен 5 - 10 с - таймер перегрузки;

27) Т33 равен 12 - 15 с - таймер ожидания отклика на переданное сообщение INR;

28) Т34 равен 2 - 4 с - таймер ожидания сегментированного сообщения;

29) Т35 равен 15 - 20 с - таймер ожидания получения последней цифры (индикации конца набора), необходимой для маршрутизации вызова.

П.3.2.5. Подсистема управления соединениями сигнализации (SCCP) обеспечивает выполнение процедур, предназначенных для организации в сети ОКС N 7 виртуальных соединений. Подсистема SCCP предоставляет расширенные возможности адресации, использующие DPC и номер подсистемы (SSN*(5)), идентифицирующий подсистему пользователя SCCP внутри узла сети.

П.3.2.5.1. SCCP обеспечивает предоставление следующих услуг:

1) услуги, ориентированные на установление соединения;

2) услуги, не ориентированные на установление соединения.

П.3.2.5.2. SCCP обеспечивает предоставление следующих классов услуг:

1) 0 - основной класс для услуг, не ориентированных на соединение;

2) 1 - класс для услуг, не ориентированных на соединение, обеспечивающий доставку сообщений в правильной последовательности;

3) 2 - основной класс услуг, ориентированных на установление соединения.

П.3.2.5.3. Для услуг, ориентированных на установление соединение, подсистема SCCP обеспечивает установление временных сигнальных соединений.

П.3.2.5.4. Для обеспечения услуг, ориентированных на установление соединение, реализованы примитивы, приведенные в таблице П.3.5.

П.3.2.5.5. Для обеспечения услуг, не ориентированных на установление соединение, реализованы примитивы, приведенные в таблице П.3.6.

П.3.2.5.6. Для обеспечения процедур управления SCCP реализованы примитивы, приведенные таблице П.3.7.

Таблица П.3.5

Примитивы для услуг, ориентированных на установление соединения

Примитивы

Параметр

Основное имя

Дополнительное имя

N-СОЕДИНЕНИЕ

Request (Запрос)

Адрес вызываемой стороны

(N-CONNECT)

Indication (Индикация)

Адрес вызывающей стороны



Response (Отклик)

Адрес отвечающей стороны



Confirm (Соответствие)

Выбор срочных данных





Параметр качества обслуживания





Данные пользователя





Важность





Идентификация соединения

N-ДАТА

Request (Запрос)

Важность

(N-DATA)

Indication (Индикация)

Данные пользователя





Идентификация соединения

N-РАЗЪЕДИНЕНИЕ

Request (Запрос)

Источник

(N-DISCONNECT)

Indication (Индикация)

Причина





Данные пользователя





Адрес отвечающей стороны





Важность





Идентификация соединения

Таблица П.3.6

Примитивы для услуг, не ориентированных на установление соединения

Примитивы

Параметр

Основное имя

Дополнительное имя

N-ДАННЫЕ БЕЗ СОЕДИНЕНИЯ

Request (Запрос)

Адрес вызываемой стороны

(N-UNITDATA)

Indication (Индикация)

Адрес вызывающей стороны





Управление последовательностью передачи





Опция возврата





Важность





Данные пользователя

N- ИЗВЕЩЕНИЕ (N-NOTICE)

Indication (Индикация)

Адрес вызываемой стороны





Адрес вызывающей стороны





Причина возврата





Данные пользователя





Важность

Таблица П.3.7

Примитивы для процедур управления SCCP

Примитивы

Параметры

Основное имя

Дополнительное имя

N-СОСТОЯНИЕ (N-STATE)

Request (Запрос)

Задействованная подсистема



Indication (Индикация)

Состояние пользователя

N-РАССТОЯНИЕ

Indication

Задействованный пункт сигнализации

(N-PCSTATE)



Состояние пункта сигнализации





Ограниченный уровень важности





Состояние удаленной SCCP

П.3.2.5.7. В SCCP реализованы следующие функции для услуг, ориентированные на соединение:

1) функция установления соединения:

а) установление сигнального соединения;

б) установление оптимального размера единиц данных протокола;

в) отображение сетевого адреса к сигнальному взаимодействию;

г) выбор функций на время фазы передачи данных;

д) обеспечение средств для однозначной идентификации сетевого соединения;

е) передача данных пользователя;

2) функция фазы передачи данных:

а) сегментирование/сборка;

б) идентификация соединения;

в) ограничение единиц данных протокола;

3) функция фазы освобождения.

П.3.2.5.8. В SCCP реализованы следующие функции для услуг, не ориентированных на соединение:

1) отображение сетевого адреса к сигнальному взаимодействию;

2) сохранение последовательности передачи сообщений;

3) сегментирование.

П.3.2.5.9. На уровне SCCP реализованы следующие сообщения:

1) подтверждение соединения (СС);

2) запрос соединения (CR);

3) отказ соединения (CREF);

4) данные типа 1 (DT1);.

5) тест неактивности (IT);

6) ошибка протокольного блока данных (ERR);

7) освобождение (RLSD);

8) освобождение завершено (RLC);

9) разрешенная подсистема (SSА);

10) запрещенная подсистема (SSP);

11) тестирование состояния подсистемы (SST);

12) данные без соединения (UDT);

13) услуга "данные без соединения" (UDTS);

14) расширенные данные без соединения (XUDT);

15) услуга "расширенные данные без соединения" (XUDTS).

П.3.2.5.10. В сообщениях SCCP реализованы параметры, перечень которых с указанием использования в каждом конкретном сообщении приведен в таблицах П.3.8 и П.3.9.

В таблице использованы следующие сокращения:

1) Т - требуется (данный параметр присутствует во всех сообщениях данного типа);

2) Т/П - требуется при условии (данный параметр присутствует при определенных условиях);

3) НИ - не используется (данный параметр не присутствует во всех сообщениях данного типа).

Таблица П.3.8

Параметр

Сообщения

CR

СС

CREF

RLSD

RLC

DTI

ERR

IT

UDT

UDTS

XUDT

XUDTS

1

2

3

4

5

6

7

8

9

10

11

12

13

Код типа сообщения

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

Т

Местный условный номер назначения

НИ

Т

Т

Т

Т

Т

Т

Т

НИ

НИ

НИ

НИ

Местный условный номер источника

Т

Т

НИ

Т

Т

НИ

НИ

Т

НИ

НИ

НИ

НИ

Адрес вызываемой стороны

Т

Т/П

Т/П

НИ

НИ

НИ

НИ

НИ

Т

Т

Т

Т

Адрес вызывающей стороны

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т

Т

Т

Т

Класс протокола

Т

Т

НИ

НИ

НИ

НИ

НИ

Т

Т

НИ

Т

НИ

Сегментирование/сборка

НИ

НИ

НИ

НИ

НИ

Т

НИ

НИ

НИ

НИ

НИ

НИ

Причина освобождения

НИ

НИ

НИ

Т

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Причина возврата

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т

НИ

Т

Причина ошибки

НИ

НИ

НИ

НИ

НИ

НИ

Т

НИ

НИ

НИ

НИ

НИ

Данные пользователя

Т/П

Т/П

Т/П

Т/П

НИ

Т

НИ

НИ

Т

Т

Т

Т

Причина отказа

НИ

НИ

Т

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Конец опциональных параметров

Т/П

Т/П

Т/П

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

Т/П

Счетчик пересылок

У

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т

Т

Сегментация

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

T/П

Важность

Т/П

Т/П

Т/П

Т/П

НИ

НИ

НИ

НИ

НИ

НИ

Т/П

Т/П

Таблица П.3.9

Сообщения управления SCCP

Параметры

Сообщения

SSA

SSP

SST

Идентификатор формата управления SCCP (Код типа сообщения)

Т

Т

Т

Номер задействованной подсистемы*

Т

Т

Т

Код задействованного пункта

Т

Т

Т

______________________________

Справочно:

* Значения бит:

00001100 - INAP

10010001 - GLMC (MAP)

10010010 - CAP

10010011 - gsmSCF (MAP)

10010100 - SGSN (MAP)

10010110 - GGSN (MAP)

11111000 - MTX-MUP

11111001 - HLR-MUP

11111010 - BSC (BSSAP-LE)

11111011 - MSC (BSSAP-LE)

11111100 - SMLC (BSSAP-LE)

11111101 - BSS O&M (А интерфейс)

11111110 - BSSAP (А интерфейс)

П.3.2.5.11. Ha уровне SCCP реализованы следующие процедуры:

1) процедуры обработки нераспознанных сообщений и параметров;

2) процедуры, относящиеся к услугам, ориентированным на соединение:

а) процедуры установления соединения;

б) процедуры передачи данных;

в) процедуры освобождения соединения;

3) процедуры, относящиеся к услугам, неориентированным на соединение;

4) процедуры контроля SCCP.

П.3.2.5.12. На уровне SCCP реализованы функции маршрутизации, которые обеспечивают:

определение узла SCCP, к которому сообщение передано;

обеспечение механизма ограничения трафика.

П.3.2.5.13. На уровне SCCP используется адресная информация следующего вида, содержащаяся в параметре "адрес вызываемой стороны":

1) DPC+MTP-SAP экземпляр;

2) DPC+MTP-SAP экземпляр +:

а) SSN, отличный от нуля;

б) GT или GT + SSN, равный нулю;

в) GT + SSN отличный от нуля;

3) GT с (без) SSN.

П.3.2.5.14. На уровне SCCP реализована функция трансляции глобального заголовка. В случае необходимости выполнения трансляции, сообщение, передаваемое пользователем SCCP, содержит глобальный заголовок.

П.3.2.5.15. На уровне SCCP реализована функция управления перегрузками.

П.3.2.5.16. Для услуг, ориентированных на установление соединения, реализованы следующие процедуры:

П.3.2.5.17. Процедуры установления сигнального соединения между двумя пользователями SCCP, использующие параметры "адрес вызываемой (вызывающей) стороны".

Во время установления соединения местные условные номера пунктов назначения и источника назначаются независимо. Данные номера остаются недоступными для использования в других соединениях до освобождения данного соединения.

Во время установления соединения возможно выполнение процедуры согласования класса протокола.

Во время установления соединения возможно выполнение процедуры согласования размера окна, используемого в сигнальном соединении для целей управления потоком. Согласованный размер окна остается неизменным в течение всего времени жизни сигнального соединения.

П.3.2.5.18. Процедуры отказа в соединении используются для индикации к вызывающему пользователю SCCP о невозможности установления сигнального соединения.

Данные процедуры инициируются либо пользователем SCCP, либо самой подсистемой SCCP.

П.3.2.5.19. Процедуры освобождения соединения используются для освобождения временного сигнального соединения между двумя пользователями SCCP.

Данные процедуры инициируются либо одним из пользователей SCCP для освобождения установленного между ними сигнального соединения, либо подсистемой SCCP.

П.3.2.5.20. Процедуры контроля неактивности используются в следующих случаях:

1) потери сообщения СС во время установления соединения;

2) для несигнального завершения соединения во время фазы передачи данных;

3) несоответствия информации о состоянии соединения на обоих концах соединения.

П.3.2.5.21. Процедуры передачи данных используются для передачи информации пользователя по установленному временному сигнальному соединению.

П.3.2.5.22. Процедуры рестарта используются для восстановления сигнального соединения в случае сбоя в узле связи.

П.3.2.5.23. Для услуг, не ориентированных на установление соединения, реализованы следующие процедуры:

П.3.2.5.24. Процедуры передачи данных используются для передачи информации пользователя. В случае невозможности передачи данных в пункт назначения реализуются процедуры возврата сообщения.

П.3.2.5.25. Процедуры сегментирования и повторной сборки.

П.3.2.5.26. Процедуры возврата сообщения используются для отклонения или возврата сообщения, которое не может быть доставлено к пункту назначения или в случае невозможности повторной сборки сообщения.

П.3.2.5.27. Процедуры обработки сообщений с синтаксической ошибкой. При обнаружении сообщения с синтаксической ошибкой, данное сообщение отклоняется.

П.3.2.5.28. Процедуры управления SCCP используются для управления параметрами сети с помощью перенаправления или запрещения трафика в случае сбоя в сети.

Процедуры управления SCCP включают две процедуры: управления статусом пункта сигнализации и управления статусом подсистемы.

П.3.2.5.29. Процедуры управления статусом пункта сигнализации позволяют обновлять таблицы трансляции и статуса на основе поступившей информации о сбоях и перегрузках в сети. Узел связи обрабатывает следующую информацию:

1) пункт сигнализации запрещен;

2) пункт сигнализации разрешен;

3) пункт сигнализации перегружен;

4) доступность местной сети МТР;

5) недоступность местной сети МТР.

П.3.2.5.30. Процедуры управления статусом подсистемы позволяют восстанавливать подсистемы из состояния сбоя. Узел связи обрабатывает следующую информацию:

подсистема запрещена:

подсистема разрешена.

П.3.2.5.31. Процедуры тестирования статуса подсистемы используются для проверки статуса SCCP или подсистемы, ранее отмеченных, как запрещенные.

П.3.2.5.32. Процедуры местного оповещения используются для информирования подсистем о статусе пункта сигнализации, других подсистем или SCCP. Узел связи обрабатывает следующую информацию:

1) пользователь выведен из обслуживания;

2) пользователь в состоянии обслуживания;

3) пункт сигнализации недоступен;

4) пункт сигнализации или удаленная SCC доступны;

5) ограничение уровня важности.

П.3.2.5.33. Процедуры оповещения используются для информирования пунктов сигнализации об изменении статуса подсистемы или SCCP местного или соседнего пункта сигнализации. Узел связи обрабатывает следующую информацию:

подсистема запрещена;

подсистема разрешена.

П.3.2.5.34. Процедуры рестарта позволяют известить о доступности пункта сигнализации после выполнения процедур рестарта.

П.3.2.6. При реализации в оборудовании узла связи подсистемы возможностей транзакции (ТСАР), данная подсистема соответствует требованиям таблиц П.3.10 и П.3.11.

Таблица П.3.10

Сообщения подсистемы ТСАР

Сообщение ТС

Обозначение сообщения

1

Любое направление

unidirectional

2

Начало

begin

3

Конец

end

4

Продолжение

continue

5

Прекращение

abort

Таблица П.3.11

Компоненты подсистемы ТСАР

Компонент ТС

Обозначение компонента

1

Обращение

invoke

2

Возвращение результата (не последнее)

return result (not last)

3

Возвращение результата (последнее)

return result (last)

4

Возвращение ошибки

return error

5

Отказ

reject

______________________________

Справочно:

*(1) В международной практике используется термин МТР (Message Transfer Part - подсистема передачи сообщений).

*(2) В международной практике используется термин ISUP (ISDN User Part - подсистема пользователя цифровой сети с интеграцией служб).

*(3) В международной практике используется термин SCCP (SCCP - Signalling Connection Control Part - подсистема управления соединением сигнализации).

*(4) В международной практике используется термин ТСАР (Transaction capabilities application part - подсистема возможностей транзакций).

*(5) В международной практике используется термин SSN (Subsystem Number - номер подсистемы).

Приложение 4

к Правилам применения транзитных
междугородных узлов автоматической
коммутации. Часть I. Правила применения
транзитных междугородных узлов связи,
использующих систему сигнализации по
общему каналу сигнализации № 7 (ОКС № 7)

П.4. Требования
к параметрам технических и программных средств, используемых для маршрутизации и обслуживания вызовов

П.4.1. Требования к параметрам технических и программных средств, используемых для маршрутизации.

П.4.1.1. Выбор маршрута для пропуска трафика осуществляется по анализу номера вызываемого абонента, получаемого в сообщениях ОКС № 7.

П.4.1.2. Информация, поступающая от узлов связи сети фиксированной зоновой телефонной связи и сетей подвижной связи, при использовании ОКС № 7.

П.4.1.2.1. В узле связи, обеспечивающем взаимодействие с узлами связи телефонной сети связи по сигнализации ОКС № 7, выбор маршрута для пропуска трафика осуществляется:

а) на уровне подсистемы МТР по анализу кода пункта назначения;

б) на уровне подсистемы ISUP-R и INAP-R по анализу номера вызываемого абонента или номера для доступа к услуге;

в) на уровне подсистемы SCCP по анализу глобального заголовка.

П.4.1.2.2. При установлении междугородных телефонных соединений обеспечивается обработка или кодирование (в случае взаимодействия) полей параметра "номер вызываемого абонента" сообщения IAM* подсистемы ISUP-R следующим образом:

индикатор типа адреса: "национальный (значащий) номер" "0000011";

адресные сигналы: № нац

где: № нац - национальный (значащий) номер.

П.4.1.2.3. Поле "номер вызывающего абонента" обязательно для передачи к транзитным узлам междугородной и международной телефонной связи, если получено от предыдущего узла связи.

П.4.1.2.4. При установлении международных соединений обеспечивается обработка или кодирование (в случае взаимодействия) полей параметра "номер вызываемого абонента" сообщения IAM подсистемы ISUP-R следующим образом:

индикатор типа адреса: "международный номер" "0000100";

адресные сигналы: № мн;

где: № мн - международный номер.

П.4.1.2.5. Оборудование обрабатывает номерную информацию для доступа к телефонистам заказных, заказно-справочных служб и информационно-справочных систем. При установлении соединения к телефонистам заказных, заказно-справочных служб и оборудованию информационно-справочных систем обеспечивается обработка или кодирование (в случае взаимодействия) полей параметра "номер вызываемого абонента" сообщения IAM подсистемы ISUP-R следующим образом:

индикатор типа адреса: "номер определенный сетью" "0000101";

18х(х), где 18 х(х) - номера заказных междугородных служб;

19х(х), где 19х(х) - номера заказных международных служб;

14х(х), где 14 х(х) - номера информационно-справочных систем.

П.4.1.2.6. Узел связи сети междугородной и международной телефонной связи обеспечивает анализ не менее 7 цифр номера вызываемой стороны.

П.4.2. Требования к параметрам технических и программных средств, используемых при обслуживании вызовов.

П.4.2.1. Исходящие междугородные телефонные вызовы обслуживаются по двум категориям приоритета: вызовы приоритетные и неприоритетные.

Приоритетные вызовы обслуживаются по системе ограниченного ожидания освобождения каналов связи, неприоритетные обслуживаются по системе с потерями при занятости каналов связи требуемого направления.

П.4.2.2. Приоритетность в обслуживании вызовов определяется на основе категории вызывающего абонента при использовании сигнализации ОКС № 7.

П.4.2.3. Вызовы с категориями обслуживания 11, 244, 245 (ISUP-R) обслуживаются с приоритетом по отношению к остальным вызовам.

П.4.2.4. При занятости всех каналов в требуемом направлении приоритетный вызов ставится на ожидание.

П.4.2.5. Ожидание производится в общей очереди, длина очереди (число вызовов, поставленных на ожидание - m) и время ожидания (t) ограничены (m = 2 - 3; t ≤ 40 с). Приоритетные вызовы получают отказ в случае занятости всех каналов связи и всех мест ожидания по истечении времени ожидания. Освободившийся канал связи предоставляется ожидающим приоритетным вызовам. Ожидающие приоритетные вызовы обслуживаются в порядке поступления.

П.4.2.6. Обслуживание неприоритетных вызовов осуществляется по системе с потерями. Вновь поступившему неприоритетному вызову предоставляется свободный канал связи, если в очереди нет ожидающих вызовов.

_____________________________

Справочно:

* В международной практике используется термин IAM (Initial Address Message - начальное адресное сообщение).

Приложение 5

к Правилам применения транзитных
междугородных узлов автоматической
коммутации. Часть I. Правила применения
транзитных междугородных узлов связи,
использующих систему сигнализации по
общему каналу сигнализации № 7 (ОКС № 7)

П.5. Требования
к параметрам акустических и вызывных сигналов и фразам автоинформатора

П.5.1. Требования к параметрам акустических и вызывных сигналов

Таблица П.5.1

Параметры акустических и вызывных сигналов

Типы акустических и вызывных сигналов

Параметры и их значения

Частота сигнала, Гц

Длительность посылки, с

Длительность паузы, с

Абсолютный уровень по мощности, дБ

Занято

425 ± 3

0,35 ± 0.05

0,35 ± 0,05

минус (10 ± 5)

Занято при перегрузке

425 ± 3

0,175 ± 0,025

0,175 ± 0,025

минус (10 ± 5)

Указательный сигнал

950 ± 5
1400 ± 5
1800 ± 5

(0,33 ± 0,07) передача трех частот с указанной длительностью без паузы

1,00 ± 0,25 (между посылками первой и третьей частотами)

минус (10 ± 5), разность в уровнях трех частот не более 3 дБ

Ожидание

425 ± 3

0,20 ± 0,02

5,00 ± 0,50

минус (10 ± 5)

Таблица П.5.2

Параметры частот акустических и вызывных сигналов

Параметр

Значение

Форма частот

синусоидальная

Коэффициент нелинейных искажений, %

не более 5

Нестабильность частот, %

± 0,5

П.5.2. Требования к фразам автоинформатора.

П.5.2.1. При оказании услуг междугородной связи передаются следующие фразы автоинформатора:

"Ждите" - при постановке вызова на ожидание;

"На данном направлении перегрузка" - при перегрузке или выключении направления.

П.5.2.2. Перечень фраз автоинформатора может дополняться. Фразы автоинформатора не сопровождаются передачей линейного сигнала "Ответ".

Приложение 6

к Правилам применения транзитных
междугородных узлов автоматической
коммутации. Часть I. Правила применения
транзитных междугородных узлов связи,
использующих систему сигнализации по
общему каналу сигнализации № 7 (ОКС № 7)

П.6. Требования к параметрам эхоподавляющих устройств

П.6.1. Устройства подавления электрического эха включаются в соединение, если время распространения сигнала в одном направлении от абонента до абонента превышает 24 мс.

Таблица П.6.1

Требования к параметрам эхоподавляющих устройств

№ п/п

Параметр

Значение

1

Вносимое затухание на частоте f = 1020 Гц, дБ

0,0 ± 0,3

2

Отклонение величины затухания в режиме нейтрализации в полосе 300 - 3400 Гц, дБ

от -0,2 до +0,3

3

Номинальное значение входного и выходного сопротивления, Ом

600

4

Частотные искажения в полосе 300 - 3400 Гц относительно вносимого затухания на частоте 1020 Гц, дб

от -0,2 до +0,3

5

Среднее значение мощности шума, вносимой в полосе 300-3400 Гц, дБ

не более 50

6

Средневзвешенная псофометрическая мощность шума, дБ

не более 70

7

Уровень мешающих сигналов, возникающих от нелинейных процессов (включения, выключения) в соседних эхоподавляющих устройствах и не вызывающих ложного срабатывания, дБ

не более - 65

Таблица П.6.2

Требования к параметрам эхозаградителей

№ п/п

Параметр

Значение

1

Номинальный уровень включения режима подавления, дБ

31

2

Номинальный уровень отключения режима подавления, дБ

28

3

Диапазон удержания режима подавления, дБ

от -33 до -29

4

Время установления режима подавления, мс

не более 5

5

Время отключения режима подавления, мс

не более 75

6

Величина затухания, вносимого в тракт передачи в режиме блокировки, дБ

не менее 50

7

Величина затухания, вносимого в тракт приема при перебое (при уровне сигнала в тракте приема минус 23 дБ), дБ

5-7

8

Время отключения режима полного перебоя, мс

48-66

Таблица П.6.3

Требования к параметрам эхокомпенсаторов

№ п/п

Параметр

Значение

1

Уровень возвращенного эхосигнала, дБ:





а) при включенном нелинейном процессоре

не более - 65



б) при выключенном нелинейном процессоре

не более - 48

2

Увеличение уровня остаточного эхосигнала при переходе в режим молчания, дБ

не менее 10

3

Скорость схождения (через 300 мс), дБ

не менее 27

4

Уровень возвращенного эхосигнала при максимальной задержке распространения сигнала в эхотракте не менее 32 мс, дБ

не более 65

Приложение 7

к Правилам применения транзитных
междугородных узлов автоматической
коммутации. Часть I. Правила применения
транзитных междугородных узлов связи,
использующих систему сигнализации по
общему каналу сигнализации № 7 (ОКС № 7)

П.7. Требования к параметрам технического обслуживания

П.7.1. Средства технического обслуживания входят в состав узла связи и обеспечивают:

1) автоматическое обнаружение и фиксацию средствами встроенного контроля случаев отказов оборудования, информационных и сигнальных каналов, а так же нарушений в системах электропитания и синхронизации;

2) запрет использования неработоспособного оборудования для обработки вызовов (программная блокировка);

3) определение места неисправности в заблокированных устройствах;

4) выдачу оператору сообщений об обнаруженных ошибках, отказах, выполненных блокировках, а также сообщений о случаях превышения установленных порогов показателями качества функционирования оборудования, причинами которых могут являться технические неисправности;

5) вывод справочной информации о состояниях и параметрах устройств и результатов процессов диагностирования повреждений и отказов;

6) управление блокировками и реконфигурациями устройств и системы в целом.

П.7.2. Для информирования обслуживающего персонала станции об обнаруженной неисправности предусматриваются акустические и визуальные сигналы.

П.7.3. Отказы в работе аппаратных и программных средств узла связи разделяется по категориям срочности устранения неисправностей.

Таблица П.7.1

Категории срочности устранения неисправностей (отказов)

Категории срочности устранения неисправностей

Наименование категории

Сроки устранения неисправностей

А1

Экстренное

Немедленно (в любое время суток)

А2

Срочное

В течение рабочего дня

A3

Малой срочности

В часы наименьшей нагрузки (не требуется срочного вмешательства)

П.7.4. Аварийные сообщения первой и второй категорий срочности (А1 и А2) передаются в центр технической эксплуатации.

П.7.5. При возникновении неисправности в программном обеспечении предусматривается возможность его корректировки.

Приложение 8

к Правилам применения транзитных
междугородных узлов автоматической
коммутации. Часть I. Правила применения
транзитных междугородных узлов связи,
использующих систему сигнализации по
общему каналу сигнализации № 7 (ОКС № 7)

П.8. Требования к параметрам надежности технических и программных средств

Таблица П.8.1



Параметры надежности

№ п/п

Параметр

Значение

1

2

3

1

Параметры надежности:





а) средняя наработка на отказ, ч

не менее 10000



б) средняя наработка на полный отказ оборудования, час

не менее 100000

2

Параметры готовности:





а) средняя суммарная продолжительность неготовности оборудования, ч/год

не более 0,4



б) коэффициент готовности, определяемой системными причинами (аппаратное обеспечение, программное обеспечение)

не менее 0,99995



в) средняя суммарная продолжительность неготовности отдельного линейного окончания, ч/год

не более 0,5



г) средняя суммарная продолжительность неготовности пучка маршрутов сигнализации, мин/год

не более 10

3

Параметры ремонтопригодности, мин:





а) среднее время восстановления оборудования(для отказов любого типа, кроме перерывов электропитания), включая:

не более 30



время локализации повреждения (идентификации и обнаружения повреждения)

не более 15



б) время активного ремонта (восстановление работоспособного состояния)

не более 15



в) среднее время прибытия персонала при централизованном обслуживании

не более 120



г) время, необходимое для включения модуля

не более 5

4

Время нахождения оборудования в эксплуатации

Круглосуточное

5

Трудоемкость обслуживания на единицу емкости, человек-ч/год:





а) при централизованном техобслуживании

не более 0,05



б) при децентрализованном техобслуживании

не более 0,4

Приложение 9

к Правилам применения транзитных
междугородных узлов автоматической
коммутации. Часть I. Правила применения
транзитных междугородных узлов связи,
использующих систему сигнализации по
общему каналу сигнализации № 7 (ОКС № 7)

П.9. Требования к параметрам электропитания

П.9.1. Электропитание осуществляется от источника опорного напряжения 60 В или 48 В - электропитающей установки (ЭПУ) с заземленным положительным полюсом.

П.9.2. Все номиналы напряжения постоянного тока получаются путем преобразования опорного напряжения. При отключении любого из преобразователей значения параметров электропитания сохраняются в нормированных пределах.

П.9.3. Переходы с основных источников на резервные, включая аккумуляторную батарею и обратно, осуществляются без обрыва электропитания.

П.9.4. Минимальный запас емкости аккумуляторной батареи обеспечивает нормальное функционирование узла связи в течение 2 ч.

П.9.5. Работоспособность сохраняется при отклонении напряжения от номинального значения амплитуды на ± 20% в течение 0,4 с и на плюс 40% от номинального значения напряжения - в течение 5 мс.

Таблица П.9.1

Требования к электропитанию

№ п/п

Параметр

Значение

1

Пределы отклонения от номинального значения, В:





напряжения минус 60 В

от 48,0 до 72,0



напряжения минус 48 В

от 42,0 до 54,0

2

Пульсации опорного напряжения, мВ псофометрических

не более 10

3

Уровень широкополосного шума в диапазоне частот, мВ:





до 30 Гц,

не более 250



от 0,3 до 20,0 кГц,

не более 15



от 20 до 25 кГц

не более 50

Приложение 10

к Правилам применения транзитных
междугородных узлов автоматической
коммутации. Часть I. Правила применения
транзитных междугородных узлов связи,
использующих систему сигнализации по
общему каналу сигнализации № 7 (ОКС № 7)

П.10. Требования к устойчивости к климатическим и механическим воздействиям

П.10.1. Оборудование применяется для постоянной эксплуатации в отапливаемых помещениях, защищенных от воздействия осадков, ветра и солнечного света, обеспечивает соответствие параметров установленным для них требованиям при допустимых значениях климатических воздействий.

Таблица П.10.1

Допустимые значения климатических воздействий при эксплуатации

Воздействующие факторы

Единица измерения параметров

Значения параметров

Нормальные

Предельные

Повышенная температура среды

°С

+ 40

+ 50

Пониженная температура среды

°С

+ 5

- 50

Повышенная относительная влажность

%

85

95

Пониженная относительная влажность

%

5

5

Повышенное атмосферное давление

кПа

106

106

Пониженное атмосферное давление

кПа

70

70

Радиация, солнечная

Вт/м2

700

700

Движение окружающего воздуха

м/с

1,0

1,0

Конденсация, осадки (дождь, снег), ледяные образования

Недопустимы

Таблица П.10.2

Параметры механических воздействий при эксплуатации

Параметр

Значение

Вибрация:



смещение с частотой от 2 до 9 Гц, мм

1,5

ускорение с частотой от 9 до 200 Гц, м/с2

5,0

Удар:



амплитуда удара (ускорение), м/с2

не более 70

длительность удара, мс

не более 22



Приложение 11

к Правилам применения транзитных
междугородных узлов автоматической
коммутации. Часть I. Правила применения
транзитных междугородных узлов связи,
использующих систему сигнализации по
общему каналу сигнализации № 7 (ОКС № 7)

П.11. Требования
к устойчивости к внешним электрическим и электромагнитным воздействиям и индустриальным радиопомехам

Приложение исключено согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93.

Приложение 12

к Правилам применения транзитных
междугородных узлов автоматической
коммутации. Часть I. Правила применения
транзитных междугородных узлов связи,
использующих систему сигнализации по
общему каналу сигнализации № 7 (ОКС № 7)

П.12. Требования к реализации функции оптимальной маршрутизации вызовов

П.12.1. Узел связи, реализующий функцию оптимальной маршрутизации (ОМ), при поступлении входящего вызова к абоненту сети подвижной радиотелефонной связи, обеспечивает телефонное соединение с учетом фактического местонахождения абонента, путем формирования запроса информации маршрутизации подсистемы (MAP*) с дополнительными информационными элементами.

П.12.2. Требования к формату информационных элементов сообщения запроса для обеспечения оптимальной маршрутизации представлены в таблице П.12.1.

Таблица П.12.1



Формат информационных элементов ОМ

№ п/п

Информационный элемент сообщения

Формат элемента

1

2

3

Элементы сообщения запроса

1

Тип запроса (Interrogation type)

Определяется целым числом, принимающим значения:
"0" - при завершении вызова;
"1" - при переадресации вызова

2

Индикатор запроса ОМ (OR interrogation indicator)

1 октет

3

Возможность ОМ (OR capability)

Переменный формат, определяемый целым числом от 1 до 127

4

Адрес узла связи, направившего запрос (GMSC address)

9 октетов

5

Идентификационный номер вызова (Call reference number)

8 октетов

6

Индикатор необходимости запроса на переадресацию (Forwarding interrogation required)

1 октет

7

Условие переадресации (Forwarding reason)

Определяется целым числом, принимающим значения:
"0" - абонент находится вне зоны обслуживания;
"1" - абонент занят;
"2" - абонент не отвечает

Элементы сообщения ответа

8

Адрес узла связи, в зоне действия которого находится абонент (VMSC address)

9 октетов

9

Роуминговый номер (Roaming number)

9 октетов

______________________________

Справочно:

* В международной практике используется термин MAP (Mobile Application Part) - прикладная подсистема подвижной связи.







© 2013 Ёшкин Кот :-)
