ОТРАСЛЕВОЙ СТАНДАРТ

Плиты закладные сварные и литые турбоагрегатов

ПЛИТЫ ЗАКЛАДНЫЕ ЛИТЫЕ НЕСИММЕТРИЧНЫЕ

Конструкция и размеры

ОСТ
34-10-472-89

Взамен
ОСТ 34-42-472-80

Приказом Министерства энергетики и электрификации СССР от 14.12.89 № 167а срок действия установлен

с 01.02.90

до 01.02.95

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на плиты закладные литые несимметричные длиной от 200 до 580 мм для турбин и генераторов мощностью 50 - 1200 МВт, устанавливаемых на постоянных подкладках.

2. Конструкция и размеры плит закладных должны соответствовать указанным на чертеже и в таблице.

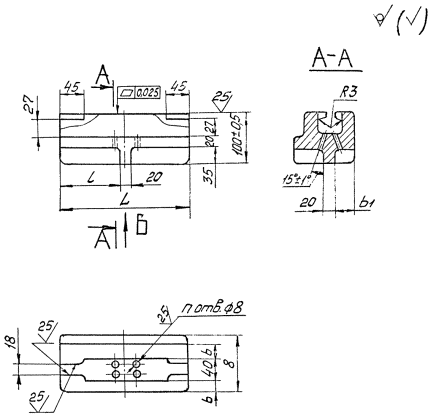

Исполнение 1

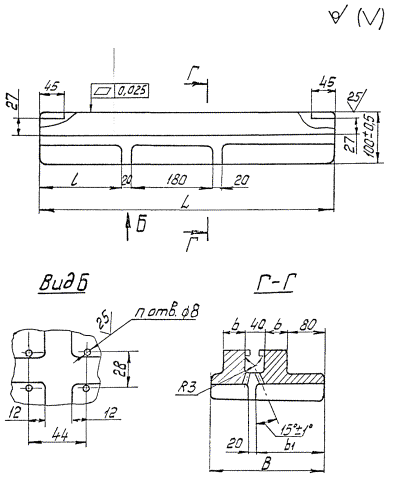

Исполнение 2

Размеры в мм

Обозначение плиты закладной

Исполнение

L

B

b

b1

l

n отв.

Масса, кг

01 ОСТ 34-10-472-89

1

200

110

30

40

90

4

9,6

02

250

115

115

12,2

03

180

15,2

04

350

110

165

16,6

05

2

310

220

40

130

45

8

24,2

06

400

90

30,4

07

450

115

34,0

08

470

125

35,4

09 ОСТ 34-10-472-89

580

180

43,0

Пример условного обозначения плиты закладной литой несимметричной длиной 250 мм и шириной 180 мм.

Плита закладная 03 ОСТ 34-10-472-89.

3. Материал - Отливка 25Л-II ГОСТ 977-75*.

4. Припуски на механическую обработку, допуски на размеры и массу отливки должны соответствовать II классу точности ГОСТ 2009-55, а формовочные уклоны - ГОСТ 3212-80.

5. Отливка должна быть очищена от песка и окалины, прибыли и литники - удалены, а места их расположения - зачищены в пределах допусков.

6. Отливка должна подвергаться термической обработке, обеспечивающей механические свойства, соответствующие требованиям ГОСТ 977-75.

7. На обрабатываемых поверхностях отливки не допускаются поверхностные дефекты, превышающие по глубине 2/3 припуска на механическую обработку.

8. Неуказанные литейные радиусы 8 мм.

9. Неуказанные предельные отклонения размеров: отверстий по Н14, валов по h14, остальных ±.
