ОТРАСЛЕВОЙ СТАНДАРТ

Плиты закладные сборные и литые турбоагрегатов

ПОДСТАВКИ ЛИТЫЕ

Конструкция и размеры

ОСТ
34-10-476-89

Взамен
ОСТ 34-42-476-80

Приказом Министерства энергетики и электрификации СССР от 14.12.89 № 167а срок действия установлен

с 01.02.90

до 01.02.95

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на подставки литые под фундаментные рамы для турбин и генераторов мощностью 50 - 1200 МВт, устанавливаемых на постоянных подкладках.

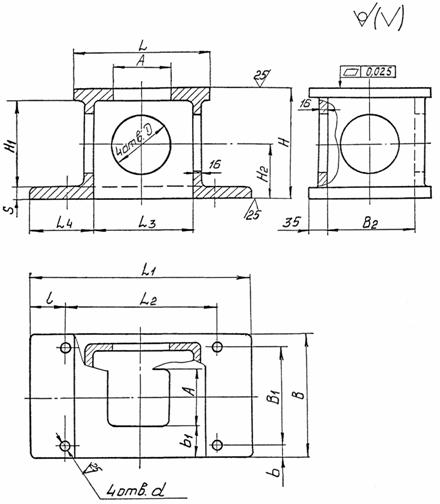

2. Конструкция и размеры подставок литых должны соответствовать указанным на чертеже и в таблице.

Таблица

Размеры в мм

Обозначение подставки

Н

Н1

Н2

L

L1

L2

L3

L4

l

S

B

B1

B2

b

b1

A

D

d

Масса, кг

01 ОСТ 34-10-476-89

170

125

90

300

360

300



80

30



250

200

180

25

65

120

80

19

32,4

02

220

180

110

270

370

320

200

85

25



350

250

280

50

115

120

46,7

03

170

115

450

310

125

70



250

200

180

25

65

18

38,5

04 ОСТ 34-10-476-89

360

320

180

500

500

440

300

100

30



440

380

370

30

130

180

150

15

104,4

Пример обозначения подставки литой высотой 220, длиной 270 и шириной 350 мм.

подставка 02 ОСТ 34-10-476-89

3. Материал - отливка 25Л-II ГОСТ 977-75*.

4. Припуски на механическую обработку, допуски на размеры и массу отливки должны соответствовать II классу точности ГОСТ 2009-55, а формовочные уклоны - ГОСТ 3212-80.

5. Отливка должна быть очищена от песка и окалины, прибыли и литники - удалены, а места их расположения - зачищены в пределах допусков.

6. Отливка должна подвергаться термической обработке, обеспечивающей механические свойства, соответствующие требованиям ГОСТ 977-75*.

7. На обрабатываемых поверхностях отливки не допускаются поверхностные дефекты, превышающие по глубине  припуска на механическую обработку.

8. Неуказанные литейные радиусы 8 мм.

9. Неуказанные предельные отклонения размеров: отверстий по Н14, валов по h14, остальных ±.
