Министерство связи Российской Федерации







НОРМЫ
на электрические параметры
цифровых каналов и трактов
магистральной и внутризоновых
первичных сетей







Нормы разработаны ЦНИИС при участии эксплуатационных предприятий Министерства связи Российской Федерации.

Автор: Сурков Ю.П.

Общее редактирование: Москвитин В.Д.







МИНИСТЕРСТВО СВЯЗИ РОССИЙСКОЙ ФЕДЕРАЦИИ





ПРИКАЗ



10.08.96

г. Москва

№ 92



Об утверждении Норм на электрические параметры
основных цифровых каналов и трактов магистральной
и внутризоновых сетей ВСС России



ПРИКАЗЫВАЮ:

1. Утвердить, и ввести и ввести в действие с 1 октября 1996 года "Нормы на электрические параметры основных цифровых каналов и трактов магистральной внутризоновых первичных сетей ВСС России" (далее Нормы).

2. Руководителям организации:

2.1. Руководствоваться Нормами при вводе в эксплуатацию и техническом обслуживании цифровых каналов и трактов магистральной и внутризоновых первичных сетей ВСС России;

2.2. Подготовить и направить в Центральный научно-исследовательский институт связи результаты контрольных измерений для действующих цифровых плезиохронных систем передачи в течение года с момента ввода Норм.

3. Центральному научно-исследовательскому институту связи (Варакин):

3.1. В срок до 1 ноября 1996 года разработать и направить организациям формы регистрации результатов контрольных измерении.

3.2. Обеспечить координацию работ и провести уточнение в 1997 году Норм на основании результатов измерений по п. 2.2 настоящего приказа.

3.3. Разработать в 1996 - 1997 годах нормы на:

проскальзывания и время распространения в цифровых каналах и трактах плезиохронной цифровой иерархии;

электрические параметры цифровых трактов синхронной цифровой иерархии на скорости передачи 155 Мбит/с и выше;

электрические параметры цифровых каналов и трактов, организованных в аналоговых кабельных и радиорелейных системах передачи с помощью модемов, цифровых каналов и трактов местной первичной сети, спутниковых цифровых каналов со скоростями передачи ниже 64 кбит/с (32, 16 кбит/с и др.);

показатели надежности цифровых каналов и трактов.

3.4. Разработать в 1996 году комплексную программу проведения работ по нормированию и измерению каналов и трактов перспективной цифровой сети ОП.

4. НТУОТ (Мишенков) предусмотреть финансирование работ, указанных в п. 3 настоящего приказа

5. Главному управлению государственного надзора за связью в Российской Федерации при Министерстве связи Российской Федерации (Логинов) обеспечить контроль за выполнением Норм, утвержденных настоящим приказом.

6. Руководителям организаций сообщить до 15 августа 1996 года потребность в указанных Нормах, учитывая, что их можно будет приобрести на договорной основе в Ассоциации «Резонанс» (контактный телефон 201-63 81, факс 209-70-43).

7. Ассоциации «Резонанс» (Панков) (по согласованию) осуществить тиражирование Норм на электрические параметры основных цифровых каналов и трактов магистральной и внутризоновых первичных сетей ВСС России

8. Контроль за выполнением приказа возложить на УЭС (Рокотян).

Федеральный министр                                                                                             В Булгак

ПЕРЕЧЕНЬ СОКРАЩЕНИЙ, УСЛОВНЫХ ОБОЗНАЧЕНИЙ,
СИМВОЛОВ

АСТЭ - автоматизированная система технической эксплуатации

ВЗПС - внутризоновая первичная сеть

ВК - встроенный контроль

ВОЛС - волоконно-оптическая линия связи

ВОСП - волоконно-оптическая система передачи

ВСС РФ - взаимоувязанная сеть связи Российской Федерации

ВЦСТ - вторичный цифровой сетевой тракт

ОЦК - основной цифровой канал

ПЦИ - плезиохронная цифровая иерархия

ПЦСТ - первичный цифровой сетевой тракт

ПСП - псевдослучайная последовательность

РСП - радиорелейная система передачи

СМП - сеть магистральная первичная

ССП - спутниковая система передачи

СЦИ - синхронная цифровая иерархия

ТЦСТ - третичный цифровой сетевой тракт

ЦСП - цифровая система передачи

ЦСТ - цифровой сетевой тракт

ЧЦСТ - четверичный цифровой сетевой тракт

AIS (alarm indication signal) - сигнал индикации аварийного состояния

BER (bit error ratio) - коэффициент ошибок по битам

BIS (bringing-into-servise) - ввод в эксплуатацию

BISO (bringing-into-servise objective) - норма BIS

RPO (reference perfomance objective) - эталонная норма на технические характеристики

РО (perfomance objective) - нормы на технические характеристики

ES (errored second) - секунда с ошибками

SES (severely errored second) - секунда, пораженная ошибками

LOF (loss of frame) - потеря цикла

LOS (loss of signal) - потеря сигнала

FAS (frame alignment signal) - цикловой синхросигнал

1. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

1.1. Общие термины и определения

1) Канал основной цифровой (basic digital circuit) - Типовой цифровой канал передачи со скоростью передачи сигналов 64 кбит/с

2) Канал передачи (transmission circuit) - Комплекс технических средств и среды распространения, обеспечивающий передачу сигнала электросвязи в полосе частот или со скоростью передачи, характерных для данного канала передачи, между сетевыми станциями, сетевыми узлами или между сетевой станцией и сетевым узлом, а также между сетевой станцией или сетевым узлом и оконечным устройством первичной сети

Примечания:

1. Каналу передачи присваивают название аналоговый или цифровой в зависимости от методов передачи сигналов электросвязи.

2. Каналу передачи, в котором на разных его участках используют аналоговые или цифровые методы передачи сигналов электросвязи, присваивают название смешанный канал передачи.

3. Цифровому каналу, в зависимости от скорости передачи сигналов электросвязи, присваивают название основной, первичный, вторичный, третичный, четверичный.

3) Канал передачи типовой (typical transmission circuit) - Канал передачи, параметры которого соответствуют нормам ВСС РФ

4) Канал передачи тональной частоты (voice frequency transmission circuit) - Типовой аналоговый канал передачи с полосой частот от 300 до 3400 Гц

Примечания:

1. При наличии транзитов по ТЧ канал называется составным, при отсутствии транзитов - простым.

2. При наличии в составном канале ТЧ участков, организованных как в кабельных системах передачи, так и в радиорелейных, канал называется комбинированным.

5) Канал электросвязи, канал переноса (telecommunication circuit, bearer circuit) - Путь прохождения сигналов электросвязи, образованный последовательно соединенными каналами и линиями вторичной сети при помощи станций и узлов вторичной сети, обеспечивающий при подключении к его окончаниям абонентских оконечных устройств (терминалов) передачу сообщения от источника к получателю (получателям)

Примечания:

1. Каналу электросвязи присваивают названия в зависимости от вида сети связи, например, телефонный канал (связи), телеграфный канал (связи), канал (передачи) данных.

2. По территориальному признаку каналы электросвязи разделяются на междугородный, зоновый, местный.

6) Линия передачи (transmission line) - Совокупность линейных трактов систем передачи и (или) типовых физических цепей, имеющих общие линейные сооружения, устройства их обслуживания и одну и ту же среду распространения в пределах действия устройств обслуживания.

Примечания:

1. Линии передачи присваивают названия в зависимости:

от первичной сети, к которой она принадлежит: магистральная, внутризоновая, местная;

от среды распространения, например, кабельная, радиорелейная, спутниковая.

2. Линии передачи, представляющей собой последовательное соединение разных по среде распространения линий передачи, присваивают название комбинированной.

7) Линия передачи абонентская (первичной сети) (subscriber line) - Линия передачи, соединяющая между собой сетевую станцию или сетевой узел и оконечное устройство первичной сети.

8) Линия передачи соединительная - Линия передачи, соединяющая между собой сетевую станцию и сетевой узел или две сетевых станции между собой.

Примечание. Соединительной линии присваивают названия в зависимости от первичной сети, к которой она принадлежит, магистральная, внутризоновая, местная.

9) Сеть первичная (transmission network, transmission media) - Совокупность типовых физических цепей, типовых каналов передачи и сетевых трактов, образованную на базе сетевых узлов, сетевых станций, оконечных устройств первичной сети и соединяющих их линий передачи.

10) Сеть первичная внутризоновая - Часть первичной сети, обеспечивающая соединение между собой типовых каналов передачи разных местных первичных сетей одной зоны нумерации телефонной сети.

11) Сеть первичная магистральная - Часть первичной сети, обеспечивающая соединение между собой типовых каналов передачи и сетевых трактов разных внутризоновых первичных сетей на всей территории страны.

12) Сеть первичная местная - Часть первичной сети, ограниченная территорией города с пригородом или сельского района.

Примечание. Местной первичной сети присваивают названия: городская (комбинированная) или сельская первичная сеть.

13) Сеть связи Взаимоувязанная Российской федерации (ВСС РФ) - Комплекс технологически сопряженных сетей электросвязи на территории Российской Федерации, обеспеченный общим централизованным управлением.

14) Система передачи (transmission system) - Комплекс технических средств, обеспечивающих образование линейного тракта, типовых групповых трактов и каналов передачи первичной сети.

Примечания:

1. В зависимости от вида сигналов, передаваемых в линейном тракте, системе передачи присваивают названия: аналоговая или цифровая.

2. В зависимости от среды распространения сигналов электросвязи системе передачи присваивают названия: проводная система передачи и радиосистема передачи.

15) Система передачи проводная (wire transmission system) - Система передачи, в которой сигналы электросвязи распространяются посредством электромагнитных волн вдоль непрерывной направляющей среды.

16) Тракт групповой (group link) - Комплекс технических средств системы передачи, предназначенный для передачи сигналов электросвязи нормализованного числа каналов тональной частоты или основных цифровых каналов в полосе частот или со скоростью передачи, характерных для данного группового тракта.

Примечание. Групповому тракту, в зависимости от нормализованного числа каналов, присваивают название: первичный, вторичный, третичный, четверичный или N-ый групповой тракт.

17) Тракт групповой типовой (typical group link) - Групповой тракт, структура и параметры которого соответствуют нормам ВСС РФ.

18) Тракт сетевой (network link) - Типовой групповой тракт или несколько последовательно соединенных типовых групповых трактов с включенной на входе и выходе аппаратурой образования тракта.

Примечания:

1. При наличии транзитов того же порядка, что и данный сетевой тракт, сетевой тракт называется составным, при отсутствии таких транзитов - простым.

2. При наличии в составном сетевом тракте участков, организованных как в кабельных системах передачи, так и в радиорелейных, тракт называется комбинированным.

3. В зависимости от метода передачи сигналов тракту присваивается название аналоговый или цифровой.

19) Тракт системы передачи линейный - Комплекс технических средств системы передачи, обеспечивающий передачу сигналов электросвязи в полосе частот или со скоростью, соответствующей данной системе передачи.

Примечания:

1. Линейному тракту, в зависимости от среды распространения, присваивают названия: кабельный, радиорелейный, спутниковый или комбинированный.

2. Линейному тракту, в зависимости от типа системы передачи присваивают названия: аналоговый или цифровой.

20) Транзит (transit) - Соединение одноименных каналов передачи или трактов, обеспечивающее прохождение сигналов электросвязи без изменения полосы частот или скорости передачи.

21) Устройство оконечное первичной сети (originative network terminal) - Технические средства, обеспечивающие образование типовых физических цепей или типовых каналов передачи для предоставления их абонентам вторичных сетей и другим потребителям.

22) Узел сетевой (network node) - Комплекс технических средств, обеспечивающий образование и перераспределение сетевых трактов, типовых каналов передачи и типовых физических цепей, а также предоставление их вторичным сетям и отдельным организациям.

Примечания:

1. Сетевому узлу, в зависимости от первичной сети, к которой он принадлежит, присваивают названия: магистральный, внутризоновый, местный.

2. Сетевому узлу, в зависимости от вида выполняемых функций присваивают названия: сетевой узел переключения, сетевой узел выделения.

23) Цепь физическая (physical circuit) - Металлические провода или оптические волокна, образующие направляющую среду для передачи сигналов электросвязи.

24) Цепь физическая типовая (typical physical circuit) - Физическая цепь, параметры которой соответствуют нормам ВСС РФ.

1.2. Определения показателей ошибок для ОЦК

1) Секунда с ошибками (Errored Second) - ESк - период в 1 с, в течение которого наблюдалась хотя бы одна ошибка.

2) Секунды, пораженные ошибками (Severely Errored Second) - SESк - период в 1 с, в течение которого коэффициент ошибок был более 10-3.

3) Коэффициент ошибок по секундам с ошибками - (ESR) - отношение числа ESк к общему числу секунд в период готовности в течение фиксированного интервала измерений.

4) Коэффициент ошибок по секундам, пораженных ошибками SESR - отношение числа SESк к общему числу секунд в период готовности в течение фиксированного интервала измерений.

1.3. Определения показателей ошибок для сетевых трактов

1) Блок - последовательность бит, ограниченная по числу бит, относящихся к данному тракту; при этом каждый бит принадлежит только одному блоку. Количество бит в блоке зависит от скорости передачи и определяется по отдельной методике.

2) Блок с ошибками (Errored Block) - ЕВт - блок, в котором один или несколько битов, входящих в блок, являются ошибочными.

3) Секунда с ошибками (Errored Second) - ESт - период в 1 секунду с одним или несколькими ошибочными блоками.

4) Секунда, пораженная ошибками (Severely Errored Second) - SESт - период в 1 секунду, содержащий ³ 30 % блоков с ошибками (ЕВ) или, по крайней мере, один период с серьезными нарушениями (SDP).

5) Коэффициент ошибок по секундам с ошибками - (ESR) - отношение числа ESт к общему числу секунд в период готовности в течение фиксированного интервала измерений.

6) Коэффициент ошибок по секундам, пораженных ошибками SESR - отношение числа SESт к общему числу секунд в период готовности в течение фиксированного интервала измерений.

7) Период с серьезными нарушениями (Severely Disturbed Period) - SDP - период длительностью, равной 4 смежным блокам, в каждом из которых коэффициент ошибок ³ 10-2 или в среднем за 4 блока коэффициент ошибок ³ 10-2, или же наблюдалась потеря сигнальной информации.

8) Блок с фоновой ошибкой (Backqround Block Error) - ВВЕ - блок с ошибками, не являющийся частью SES.

9) Коэффициент ошибок по блокам с фоновыми ошибками ВВЕR - отношение числа блоков с фоновыми ошибками ко всему количеству блоков в течение готовности за фиксированный интервал измерений за исключением всех блоков в течение SESт.

10) Период неготовности для одного направления тракта - это период, начинающийся с 10 последовательных секунд SES (эти 10 секунд считаются частью периода неготовности) и заканчивающийся до 10 последовательных секунд без SES (эти 10 секунд считаются частью периода готовности).

Период неготовности для тракта - это период, когда хотя бы одно из направлений его находится в состоянии неготовности.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Настоящие Нормы предназначены для использования эксплуатационными организациями первичных сетей ВСС России в процессе эксплуатации цифровых каналов и трактов и для ввода их в эксплуатацию.

Нормы должны также использоваться разработчиками аппаратуры систем передачи при определении требований к отдельным видам оборудования.

2.2. Настоящие нормы разработаны на основе Рекомендаций МСЭ-Т и исследований, проведенных на действующих сетях связи России. Нормы распространяются на каналы и тракты первичной магистральной сети протяженностью до 12500 км и внутризоновых сетей протяженностью до 600 км. Выполнение приведенных ниже норм обеспечивает необходимое качество передачи при организации международных соединений протяженностью до 27500 км.

2.3. Приведенные нормы распространяются:

- на простые и составные основные цифровые каналы (ОЦК) со скоростью передачи 64 кбит/с,

- простые и составные цифровые тракты со скоростями передачи 2,048 Мбит/с, 34 Мбит/с, 140 Мбит/с, организованные в волоконно-оптических системах передачи (ВОСП) и радиорелейных системах передачи (РСП) синхронной цифровой иерархии,

- простые и составные тракты, организованные в современных ВОСП, РСП и цифровых системах передачи на металлических кабелях плезиохронной цифровой иерархии (ПЦИ),

- на линейные тракты ПЦИ, скорость передачи которых равна скорости группового тракта соответствующего порядка

2.4. Каналы и тракты, организованные в ЦСП на металлическом кабеле и ВОСП, разработанных до принятия новых Рекомендаций МСЭ-Т, а также в аналоговых кабельных и радиорелейных системах передачи, организованных с помощью модемов, могут иметь отклонения по некоторым параметрам от настоящих Норм.

Уточненные нормы на цифровые каналы и тракты, образованные в работающих на магистральной сети ЦСП на металлическом кабеле (ИКМ-480Р, PSM-480S), приводятся в Приложении 2.

Уточнение норм на цифровые каналы и тракты ЦСП и ВОСП, находящихся в эксплуатации на внутризоновых сетях («Сопка-2», «Сопка-3», ИКМ-480, ИКМ-120 (различных модификаций)), будет произведено по результатам внедрения в течение года настоящих Норм.

2.5. В настоящих нормах разработаны требования к двум видам показателей цифровых каналов и трактов - показателям ошибок и показателям дрожания и дрейфа фазы.

2.6. Показатели ошибок цифровых каналов и трактов являются статистическими параметрами и нормы на них определены с соответствующей вероятностью их выполнения. Для показателей ошибок разработаны следующие виды эксплуатационных норм:

долговременные нормы,

оперативные нормы.

Долговременные нормы определены на основе рекомендаций МСЭ-Т G.821 (для каналов 64 кбит/с) и G.826 (для трактов со скоростью от 2048 кбит/с и выше).

Проверка долговременных норм требует в эксплуатационных условиях длительных периодов измерения - не менее 1 месяца. Эти нормы используются при проверке качественных показателей цифровых каналов и трактов новых систем передачи (или нового оборудования отдельных видов, оказывающего влияние на эти показатели), которые ранее на первичной сети нашей страны не применялись.

Оперативные нормы относятся к экспресс - нормам, они определены на основе рекомендаций МСЭ-Т М.2100, М.2110, М.2120.

Оперативные нормы требуют для своей оценки относительно коротких периодов измерения. Среди оперативных норм различают следующие:

нормы для ввода трактов в эксплуатацию,

нормы технического обслуживание,

нормы восстановления систем.

Нормы для ввода трактов в эксплуатацию используются, когда каналы и тракты, образованные аналогичным оборудованием систем передачи, уже имеются на сети и прошли испытание на соответствие долговременным нормам. Нормы технического обслуживания используются при контроле в процессе эксплуатации трактов и для определения необходимости вывода их из эксплуатации при выходе контролируемых параметров за допустимые пределы. Нормы для восстановления систем используются при сдаче тракта в эксплуатацию после ремонта оборудования.

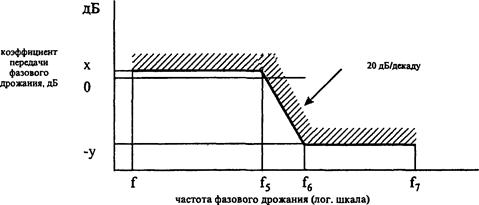

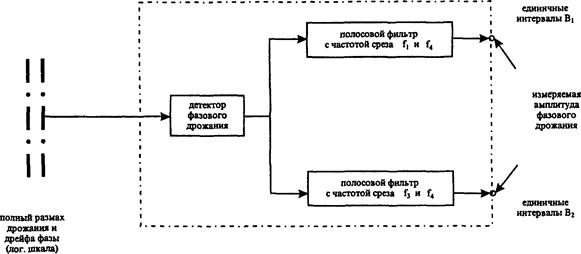

2.7. Нормы на показатели дрожания и дрейфа фазы включают в себя следующие виды норм:

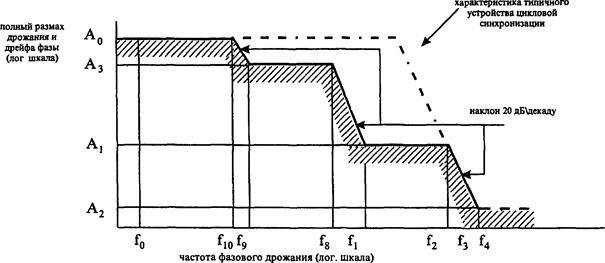

сетевые предельные нормы на иерархических стыках,

предельные нормы на фазовое дрожание цифрового оборудования (в том числе характеристики передачи дрожания фазы),

нормы для фазового дрожания цифровых участков.

Эти показатели не относятся к статистическим параметрам, и для их проверки не требуется длительных измерений.

2.8. Представленные нормы являются первым этапом разработки норм на качественные показатели цифровых каналов и сетевых трактов. Они могут в дальнейшем уточняться по результатам эксплуатационных испытаний для каналов и трактов, организованных в отдельных видах ЦСП. В дальнейшем предполагается разработка следующих норм на цифровые каналы и тракты:

нормы на проскальзывания и время распространения в цифровых каналах и трактах ПЦИ,

нормы на электрические параметры цифровых трактов СЦИ на скорости 155 Мбит/с и выше,

нормы на показатели надежности цифровых каналов и трактов,

нормы на электрические параметры цифровых каналов и трактов местной первичной сети,

нормы на электрические параметры цифровых каналов со скоростями передачи ниже 64 кбит/с (32; 16; 8; 4,8; 2,4 кбит/с и др.).

3. ОБЩИЕ ХАРАКТЕРИСТИКИ ЦИФРОВЫХ
КАНАЛОВ И ТРАКТОВ

Общие характеристики ОЦК и сетевых цифровых трактов плезиохронной цифровой иерархии приведены в табл. 3.1.

Таблица 3.1

Общие характеристики основного цифрового канала и сетевых
цифровых трактов плезиохронной цифровой иерархии

№ п/п

Тип канала и тракта

Номинальная скорость передачи, кбит/с

Пределы отклонения скорости передачи, кбит/с

Номинальные входные и выходные сопротивления, Ом

1

Основной цифровой канал

64

± 5·10-5

120 (сим)

2

Первичный цифровой сетевой тракт

2048

± 5·10-5

120 (сим)

3

Вторичный цифровой сетевой тракт

8448

± 3·10-5

75 (несим)

4

Третичный цифровой сетевой тракт

34368

± 2·10-5

75 (несим)

5

Четверичный цифровой сетевой тракт

139264

± 1,5·10-5

75 (несим)

4. НОРМЫ НА ПОКАЗАТЕЛИ ОШИБОК
ЦИФРОВЫХ КАНАЛОВ И СЕТЕВЫХ ТРАКТОВ

4.1. Долговременные нормы на показатели ошибок

4.1.1. Долговременные нормы для ОЦК основаны на измерении характеристик ошибок за секундные интервалы времени по двум показателям:

коэффициент ошибок по секундам с ошибками (ESRк),

коэффициент ошибок по секундам, пораженных ошибками (SESRк).

При этом определения ES и SES соответствуют п. 1.2.

Измерения показателей ошибок в ОЦК для оценки соответствия долговременным нормам проводятся при закрытии связи и использовании псевдослучайной цифровой последовательности.

4.1.2. Долговременные нормы для цифровых сетевых трактов (ЦСТ) основаны на измерении характеристик ошибок по блокам (см. определения п. 1.3) для трех показателей:

коэффициент ошибок по секундам с ошибками (ESRт),

коэффициент ошибок по секундам, пораженным ошибками (SESRт),

коэффициент ошибок по блокам с фоновыми ошибками (BBERт).

Предполагается, что при выполнении норм в ЦСТ на показатели ошибок, основанные на блоках, будет обеспечиваться выполнение долговременных норм в ОЦК, образованных в этих ЦСТ, по показателям ошибок, основанных на секундных интервалах.

Измерения показателей ошибок в ЦСТ для оценки соответствия долговременным нормам могут проводиться как при закрытии связи с использованием псевдослучайной цифровой последовательности, так и в процессе эксплуатационного контроля.

4.1.3. ОЦК считается соответствующим нормам, если отвечают поставленным требованиям каждый из двух показателей ошибок - ESRк и SESRк. Сетевой тракт считается соответствующим нормам, если отвечает требованиям каждый из трех показателей ошибок - ESRт, SESRт, и BBERт.

4.1.4. Для оценки эксплуатационных характеристик должны использоваться результаты измерения лишь в периоды готовности канала или тракта, интервалы неготовности из рассмотрения исключаются (определение неготовности см. п. 1.3).

4.1.5. Основой для определения долговременных норм того или иного канала или тракта являются общие расчетные (эталонные) нормы для полного соединения (end-to-end) на показатели ошибок международного соединения, протяженностью 27500 км, приведенные в табл. 4.1 в столбцах А для соответствующего показателя ошибок и соответствующего цифрового канала или тракта.

4.1.6. Распределение предельных расчетных норм на показатели ошибок по участкам тракта (канала) первичной сети ВСС России приведено в табл. 4.2, столбец «долговременные нормы», где А берется для соответствующего показателя ошибок и соответствующего тракта (канала) из данных табл. 4.1.

4.1.7. Доля расчетных эксплуатационных норм на показатели ошибок для тракта (канала) длиной L на магистральной и внутризоновых первичных сетях ВСС России для определения долговременных норм приведена в табл. 4.3.

Таблица 4.1

Общие расчетные эксплуатационные нормы на показатели ошибок
для международного соединения протяженностью 27500 км

Вид тракта (канала)

Скорость, кбит/с

А

В

Долговременные нормы

Оперативные нормы

ESR

SESR

ВВЕR

ESR

SESR

ОЦК

64

0,08

0,002

-

0,04

0,001

ПЦСТ

2048

0,04

0,002

3·10-4

0,02

0,001

ВЦСТ

8448

0,05

0,002

2·10-4

0,025

0,001

ТЦСТ

34368

0,075

0,002

2·10-4

0,0375

0,001

ЧЦСТ

139264

0,16

0,002

2·10-4

0,08

0,001

Примечание. Приведенные данные для долговременных норм соответствуют Рекомендациям МСЭ-Т G.821 (для канала 64 кбит/с) и G.826 (для трактов со скоростями от 2048 кбит/с и выше), для оперативных норм - Рекомендации МСЭ-Т М.2100.



Таблица 4.2

Распределение предельных норм на показатели ошибок
по участкам тракта (канала) первичной сети

Вид тракта (канала)

Участок

Длина, км

Долговременные нормы

Оперативные нормы

ESR

SESR

BBER

ESR

SESR

ОЦК

Аб. лин

-

0,15·А

0,15·А/2

-

0,15·В

0,15·В

МПС

100

0,075·А

0,075·А/2

-

0,075·В

0,075·В

ВЗПС

600

0,075·А

0,075·А/2

-

0,075·В

0,075·В

СМП

12500

0,2·А

0,2·А/2

-

0,2·В

0,2·В

ЦСТ

МПС

100

0,075·А

0,075·А/2

0,075·А

0,075·В

0,075·В

ВЗПС

600

0,075·А

0,075·А/2

0,075·А

0,075·В

0,075·В

СМП

12500

0,2·А

0,2·А/2

0,2·А

0,2·В

0,2·В

Примечания:

1. К указанному предельному значению долговременной нормы для показателя SESR при включении в тракт или канал СМП участка с РСП протяженностью L = 2500 км добавляется значение, равное 0,05 %, при одном участке с ССП - значение 0,01 %. Эти значения учитывают неблагоприятные условия распространения сигнала (в худшем месяце).

2. Аналогичное п. 1 добавление значений к оперативным нормам не проводится в связи с коротким периодом измерения.

Таблица 4.3

Доля эксплуатационных норм на показатели ошибок для участка
тракта (канала) длиной L км на магистральной и внутризоновых
первичных сетях ВСС России для определения долговременных норм

СМП

ВЗПС

№ п/п

Длина, км

С1

№ п/п

Длина, км

С2

1

250

0,004

1

50

0,0062

2

500

0,008

2

100

0,0125

3

750

0,012

3

150

0,0188

4

1000

0,016

4

200

0,0250

5

1500

0,024

5

300

0,0375

6

2000

0,032

6

400

0,0500

7

2500

0,040

7

500

0,0625

8

5000

0,080

8

600

0,0750

9

7500

0,120



10

10000

0,160

11

12500

0,200

4.1.8. Порядок расчета долговременной нормы на какой-либо показатель ошибок для простого тракта (канала) длиной L км, организованного в ВОЛС или цифровой РСП, следующий:

по табл. 4.1 для соответствующего канала или тракта и соответствующего показателя ошибок находим значение А;

значение L округляем с точностью до 250 км для СМП при L < 1000 км и до 500 км при L > 1000 км, для ВЗПС при L < 200 км округляем с точностью до 50 км и при L > 200 км - до 100 км (в большую сторону), получаем значение L1;

для полученного значения L1 по табл. 4.3 определяем допустимую долю расчетных норм С1 или С2 при L1 > 2500 км на СМП доля нормы определяется интерполированием между двумя соседними значениями табл. 4.3 или по формуле: L1×0,016×10-3 для СМП или L1×0,125×10-3 для ВЗПС;

для показателей ESR и ВВЕК долговременная норма определяется перемножением значений А и С:

Для показателя SESR долговременная норма определяется перемножением значений А/2 и С:

Пример 1. Пусть требуется определить долговременные нормы на показатели ESRт и BBERт для цифрового первичного сетевого тракта, организованного на СМП, в системах ПЦИ по ВОЛС, протяженностью 1415 км.

По табл. 4.1 находим значения А для ПЦСТ:

Значение L округляем до значения, кратного 500 км:

По табл. 4.3 находим значение С:

Определяем долговременные нормы:

4.1.9. В случае наличия в составе канала или тракта СМП участка РСП протяженностью до L=2500 км к указанному предельному значению долговременной нормы для показателя SESR добавляется значение, равное 0,05 %, при одном участке с ССП - значение 0,01 %. Эти значения учитывают неблагоприятные условия распространения сигнала (в худшем месяце).

Пример 2. Пусть требуется определить долговременную норму на показатель SESRт, для цифрового вторичного сетевого тракта, организованного на СМП в системах ПЦИ с участком по ВОЛС протяженностью 1415 км и с участком тракта, организованного в новой цифровой РСП, протяженностью 930 км.

По табл. 4.1 находим значения А для ВЦСТ:

Значение L округляем до значений, кратных 500 км для ВОЛС и кратных 250 км для РСП:

Суммарную длину тракта округляем до значения, кратного 500 км.

По табл. 4.3 определяем значения С:

Определяем долговременные нормы на показатель SESRт:

 в худшем месяце

 в худшем месяце.

4.1.10. При наличии в составе канала или тракта нескольких переприемных участков (переприем по ОЦК или ЦСТ любого порядка) каждый из участков переприема должен отвечать нормам для округленных длин участков , а весь составной канал или тракт должен отвечать нормам для длины, равной сумме неокругленных длин участков:

а затем значение L округляется до значений, указанных в п. 4.1.8, определяется С и норма для соответствующего показателя (см. Пример 2).

4.1.11. Если канал или тракт проходит как по СМП, так и по ВЗПС, то значение С для всего канала определяется суммированием значений С1 и С2 (для обоих концов):

а затем определяется норма для соответствующего параметра.

Пример 3. Пусть требуется определить нормы показателей ESR и SESR для канала ОЦК, проходящего по СМП протяженностью L1 = 830 км, и по двум ВЗПС протяженностью L2 = 190 км и L3= 450 км, организованных по ВОЛС на всех трех участках. По табл. 4.1 находим значения А:

Длину L1 округляем до значения, кратного 250 км, длину L2 - до значения, кратного 50 км, a L3 - до значения, кратного 100 км:

По табл. 4.3 находим значение С:

Определяем долговременные нормы для участков:

Для всего канала норма определяется так:

4.1.12. Если канал или тракт являются международными, то долговременные нормы на них определяются в соответствии с рекомендациями МСЭ-Т G.821 (для канала 64 кбит/с) и G.826 (для цифрового тракта со скоростями 2048 кбит/с и выше). Для оценки соответствия нормам рекомендаций G.821 и G.826 части международного канала или тракта соответственно, проходящего по территории нашей страны, можно воспользоваться изложенной выше методикой определения норм. Часть канала или тракта, проходящая по территории нашей страны до международной станции (международного центра коммутации) должна удовлетворять настоящим нормам.

4.1.13. В некоторых системах ПЦИ, разработанных до введения настоящих норм и имеющихся на действующей первичной сети, показатели ошибок каналов и трактов могут не удовлетворять приведенным нормам. Допустимые отклонения от норм для отдельных ЦСП приведены в Приложении 2.

4.2. Оперативные нормы на показатели ошибок

4.2.1. Общие изложения по определению оперативных норм

1) Оперативные нормы на показатели ошибок ОЦК и ЦСТ основаны на измерении характеристик ошибок за секундные интервалы времени по двум показателям:

коэффициент ошибок по секундам с ошибками (ESR),

коэффициент ошибок по секундам, пораженным ошибками (SESR).

При этом для ОЦК определения ES и SES соответствуют п. 1.2, а для ЦСТ - п. 1.3.

Измерения показателей ошибок в ЦСТ для оценки соответствия оперативным нормам могут проводиться как в процессе эксплуатационного контроля, так и при закрытии связи с использованием специальных средств измерений. Измерения показателей ошибок в ОЦК для оценки соответствия оперативным нормам проводятся при закрытии связи. Методика измерений приведена в разделе 6.

2) ОЦК или ЦСТ считаются соответствующими оперативным нормам, если отвечают поставленным требованиям каждый из показателей ошибок - ESR и SESR.

3) Для оценки эксплуатационных характеристик должны использоваться результаты измерения лишь в периоды готовности канала или тракта, интервалы неготовности из рассмотрения исключаются (см. определения неготовности п. 1.3).

4) Основой определения оперативных норм для канала или тракта являются общие расчетные нормы для полного соединения (end-to-end) на показатели ошибок для международного соединения, протяженностью 27500 км, приведенные в табл. 4.1 в столбцах В для соответствующего показателя ошибок и соответствующего цифрового канала или тракта.

5) Распределение предельных расчетных норм на показатели ошибок по участкам тракта (канала) первичной сети ВСС РФ приведено в табл. 4.2, столбец «оперативные нормы», где В берется для соответствующего показателя ошибок и соответствующего тракта (канала) из данных табл. 4.1.

6) Доля расчетных эксплуатационных норм показателей ошибок тракта (канала) длиной L км на магистральной и внутризоновых первичных сетях ВСС РФ для определения оперативных норм приведена в табл. 4.4. Эта доля для тракта (канала) СМП обозначена D1 и для ВЗПС - D2.

Длина L тракта (канала) на СМП при L < 1000 км округляется до значения L1, кратного 250 км в большую сторону, при L > 1000 км - кратного 500 км, на ВЗПС при L < 200 км - до значения, кратного 50 км, при L > 200 км - кратного 100 км. При L > 2500 км для канала (тракта) СМП D1 определяется интерполированием между соседними значениями табл. 4.4 или по формуле:

7) Порядок определения значения D для простого ОЦК или ЦСТ следующий:

длину L канала (тракта) округляем до значений, указанных в п. 6),

для найденного значения L1 определяем по табл. 4.4 значение D1 или D2.

Для составного ОЦК или ЦСТ порядок расчета следующий:

длина Li каждого из участков транзита округляется до значений, указанных в п. 6),

для каждого участка определяется по табл. 4.4 значение Di,

полученные значения Di суммируются:

Полученное суммарное значение D не должно превышать для СМП - 20 %, для ВЗПС - 7,5 %, а для канала или тракта, проходящего по СМП и двум ВЗПС - 35 %.

Таблица 44

Доля эксплуатационных норм на показатели ошибок для участка
тракта (канала) длиной L км на магистральной и внутризоновых
первичных сетях ВСС России для определения оперативных норм

СМП

ВЗПС

№ п/п

Длина, км

D,

№ п/п

Длина, км

D2

1

£ 250

0,015

1

£ 50

0,023

2

£ 500

0,020

2

£ 100

0,030

3

£ 750

0,025

3

£ 150

0,039

4

£ 1000

0,030

4

£ 200

0,048

5

£ 1500

0,038

5

£ 300

0,055

6

£ 2000

0,045

6

£ 400

0,059

7

£ 2500

0,050

7

£ 500

0,063

8

£ 5000

0,080

8

£ 600

0,0750

9

£ 7500

0,110



10

£ 10000

0,140



11

£ 12500

0,170



8) Если канал или тракт являются международными, то оперативные нормы на них определяются в соответствии с рекомендацией МСЭ-Т М.2100. Для оценки соответствия нормам рекомендации М.2100 части международного канала или тракта, проходящего по территории нашей страны, можно воспользоваться изложенной выше методикой определения норм, но при этом вместо табл. 4.4 надо использовать табл. 4.5, данные которой соответствуют табл. 2в/М.2100.

Таблица 4.5

Распределение норм на международные каналы и тракты

Длина L,
км

Доля расчетных норм
(% от норм RPO из конца в конец)

L £ 500 км

2,0

500 км < L £ 1000 км

3,0

1000 км < L £ 2500 км

4,0

2500 км < L £ 5000 км

6,0

5000 км < L £ 7500 км

8,0

L > 7500 км

10,0

Часть канала или тракта, проходящая по территории нашей страны до международной станции (международного центра коммутации) должна удовлетворять настоящим нормам.

9) Контроль показателей ошибок в каналах или трактах для определения соответствия оперативным нормам может проводиться в эксплуатационных условиях за различные периоды времени - 15 минут, 1 час, 1 сутки, 7 суток (см. раздел 6). Для анализа результатов контроля определяются пороговые значения S1 и S2 числа ES и SES за период наблюдения Т при Т £ 1 сутки и одно пороговое значение BISO при Т = 7 суток (обозначения пороговых значений используются те же, что в рекомендации МСЭ-Т М.2100).

Расчет пороговых значений проводится в следующем порядке:

- определяется среднее допустимое число ES или SES за период наблюдения

                                                                                                                 (1)

где D - суммарное значение доли общей нормы, найденное в п. 7).

Т - период наблюдения в секундах.

В - общая норма на данный показатель берется из табл. 4.1 (для ОЦК ES - 4 %, SES - 0,1 %).

- определяется пороговое значение BISO за период наблюдения Т

                                                                                                                (2)

где k - коэффициент, определяемый назначением эксплуатационного контроля.

Значения коэффициента k для различных условий испытаний системы передачи, сетевого тракта или ОЦК приведены в табл. 4.6.

- определяются пороговые значения S1 и S2 по формулам:

                                                                                                                     (3)

                                                                                                                     (4)

                                                                                                                   (5)

Рассчитанные по формулам 1 - 5 значения S1, S2 и BISO для различных периодов наблюдения Т и различных трактов приведены в Приложении 1.

Таблица 4.6

Предельные значения показателей ошибок (ES и SES)
по отношению к долговременной эталонной норме

Системы передачи

Сетевые тракты, участки, ОЦК

Вид испытания

k

Вид испытания

k

Ввод в эксплуатацию

0,1

Ввод в эксплуатацию

0,5

Ввод после ремонта

0,125

Ввод после ремонта

0,5

Ввод с пониженным качеством

0,5

Ввод с пониженным качеством

0,75

Эталонная норма

1,0

Эталонная норма

1,0

Вывод из эксплуатации

> 10

Вывод из эксплуатации

> 10

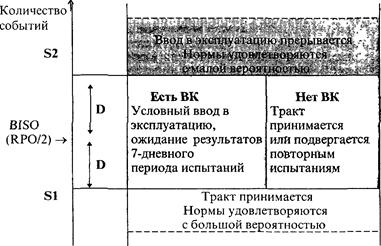

10) Если за период наблюдения Т по результатам эксплуатационного контроля получено число ES или SES, равное S, то

при S ³ S2 - тракт не принимается в эксплуатацию,

при S £ S1 - тракт принимается в эксплуатацию,

при S1 < S < S2 - тракт принимается условно - с проведением дальнейших испытаний за более длительные сроки.

Если после проведения дополнительных испытаний (например, 7 суток), S > BISO, то тракт не принимается в эксплуатацию (подробнее см. раздел 6).

11) В некоторых системах ПЦИ, разработанных до введения настоящих норм и имеющихся на действующей первичной сети, показатели ошибок каналов и трактов могут не удовлетворять приведенным нормам. Допустимые отклонения от норм для отдельных ЦСП приведены в Приложении 2.

4.2.2. Нормы для ввода в эксплуатацию цифровых трактов и ОЦК

1) Нормы для ввода трактов и ОЦК в эксплуатацию используются, когда каналы и тракты, образованные аналогичным оборудованием систем передачи, уже имеются на сети и проведены испытания на соответствие этих трактов требованиям долговременных норм.

2) При вводе в эксплуатацию линейного тракта цифровой системы передачи измерения должны проводиться с помощью псевдослучайной цифровой последовательности с закрытием связи. Измерения проводятся в течение 1 суток или 7 суток (подробнее см. раздел 6).

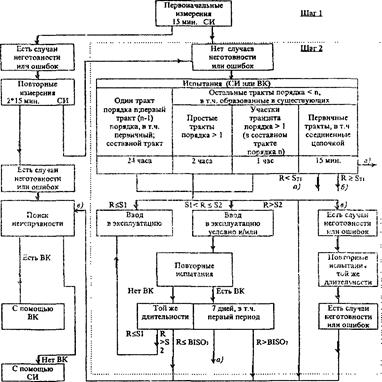

3) При вводе в эксплуатацию сетевого тракта или ОЦК проверка проводится в 2 этапа.

На этапе 1 измерения проводятся с помощью псевдослучайной цифровой последовательности в течение 15 мин. Если наблюдается хоть одно событие ES или SES, или наблюдается неготовность, то измерение повторяется до 2-х раз. Если в течение и третьей попытки наблюдались ES или SES, то надо проводить локализацию неработоспособности.

Если этап 1 прошел успешно, то проводится испытание в течение 1 суток. Эти испытания можно проводить при помощи устройств эксплуатационного контроля, но можно и с закрытием связи с помощью псевдослучайной цифровой последовательности (подробнее см. раздел 6).

Рассчитанные значения S1, S2 и BISO приведены в таблицах 1.1, 2.1, 3.1, 4.1, 5.1 Приложения 1.

Пример 4. Пусть требуется определить пороговые значения S1, S2 и BISO для первичного цифрового сетевого тракта при вводе его в эксплуатацию (аналогичные тракты уже имеются на сети). Тракт является простым, проходит по СМП, протяженность L = 2080 км.

Округляем L до L1 = 2500 км, по табл. 4.4 находим D1 = 0,05.

На 1 этапе испытания должны проводиться в течение 15 мин. За этот период не должно быть ни одного события ES или SES. Если этап 1 прошел успешно, то проводится испытание в течение 1 суток. Рассчитываем значения S1, S2 и BISO по формулам 1 - 5.

По табл. 4.6 находим k = 0,5

Эти расчеты проведены для различных трактов и различных значений D и результаты сведены в таблицы Приложения 1. Нетрудно убедиться, что приведенные расчетные значения совпадают с данными табл. 2.1 Приложения 1 для доли нормы D = 5 %.

Если по результатам контроля окажется необходимым провести измерения в течение 7 суток, то пороговое значение BISO для этого случая получается умножением неокругленного значения BISO за 1 сутки на 7.

4) Если вводятся в эксплуатацию более одного сетевого тракта или ОЦК одновременно, входящих в один и тот же тракт более высокого порядка (сетевой тракт более высокого порядка или линейный тракт ЦСП), и этот тракт вводится в эксплуатацию одновременно с трактами низшего порядка, то лишь 1 тракт1 данного порядка или ОЦК подвергается испытанию в течение 1 суток, а остальные тракты проходят испытание в течение 2 часов (подробнее см. раздел 6).

Результаты расчета S1 и S2 для периодов испытаний 1 часа приведены в таблицах 1.2, 2.2, 3.2, 4.2, 5.2 Приложения 1.

Пример 5. Пусть требуется определить пороговое значение S1 и S2 для испытаний с целью ввода в эксплуатацию вторичных цифровых сетевых трактов, которые организованы в одном и том же третичном тракте, причем на одном из них уже проведены испытания по п. 3). Тракты проходят по ВОЛС на СМП, их протяженность L = 2850 км.

Округляем L до значения, кратного 500 км.

По формуле п. 4.2.1.6 находим значение:

Округляем D до значения 5,5 %.

Для этого значения D по табл. 3.2 Приложения 1 находим расчетные параметры для 2-часового периода измерения:

ES:              RPO = 10,       BISO = 5,       S1 = l,              S2 = 9

SES:           RPO = 0,         BISO = 0,       S1 = 0,             S2 = l.

5) При вводе в эксплуатацию нескольких сетевых трактов, входящих в состав одного тракта более высокого порядка, находящегося в эксплуатации между двумя оконечными пунктами, и при наличии устройств эксплуатационного контроля ошибок в трактах, эти тракты могут проходить проверку в течение 15 мин каждый или могут быть все соединены последовательно по шлейфу и проходить проверку одновременно в течение 15 мин. При этом используются критерии оценки для одного направления передачи одного тракта. За каждый из периодов испытаний в 15 мин не должно быть ни одного события ES или SES или периода неготовности. При отсутствии устройств эксплуатационного контроля ошибок проверка проводится по п. 4). (Подробнее см. раздел 6).

4.2.3. Нормы для технического обслуживания цифровых сетевых трактов.

1) Нормы для технического обслуживания используются при контроле трактов в процессе эксплуатации, в том числе для определения необходимости вывода тракта из эксплуатации при значительном ухудшении показателей ошибок.

2) Проверка тракта в процессе технической эксплуатации осуществляется с помощью устройств эксплуатационного контроля ошибок за периоды времени 15 мин и 1 сутки.

3) Нормы для технического обслуживания включают в себя: предельные значения неприемлемого качества - при выходе за пределы этих значений тракт должен выводиться из эксплуатации, предельные значения пониженного качества - при выходе за пределы этих значений контроль данного тракта и анализ тенденций изменений характеристик должны проводиться более часто.

4) Для всех указанных норм технического обслуживания тракта пороговые значения для ES и SES устанавливаются в соответствии с техническими требованиями, определенными разработчиками конкретного вида аппаратуры системы передачи и устройств контроля показателей ошибок с учетом иерархического уровня данного тракта и цели испытаний.

Если эти пороговые значения не заданы, то они могут быть выбраны для режимов определения сетевого тракта с пониженным качеством и для определения необходимости вывода из эксплуатации при 15-минутном периоде наблюдения на уровне значений, приведенных в табл. 4.7.

Таблица 4.7

Величины предельных значений для технического обслуживания
для цифровых трактов при 15-минутном периоде наблюдения

Режим

Вывод из эксплуатации

Пониженное качество

Распределение тракта D, (%)

ES

SES

ES

SES

0,5 ®

2,5

120

15

0

0

3 ®

4,0

120

15

1

0

4,5 ®

7,0

120

15

2

0

7,5 ®

10,0

120

15

3

0

10,5 ®

11,0

120

15

4

0

11,5 ®

13,0

150

15

4

0

13,5 ®

15,5

150

15

5

0

16,0 ®

18,5

150

15

6

0

19,0 ®

20,0

150

15

7

0

20,5 ®

21,5

180

15

7

0

22,0 ®

24,5

180

15

8

0

25,0 ®

27,0

180

15

9

0

27,5 ®

30,0

180

15

10

0

30,5 ®

33,0

180

15

11

0

33,5 ®

36,0

180

15

12

0

36,5 ®

40,0

180

15

13

0

Пример 6. Пусть требуется определить пороговое значение S, при превышении которого первичный сетевой тракт надо выводить из эксплуатации для ремонта. Тракт организован в ЦСП по ВОЛС и проходит по СМП (L1 = 3300 км) и двум ВЗПС (L2 = 120 км и L3 = 520 км).

Округляем длины трактов до значений:

Находим значения D для каждого из участков по табл. 4.4:

Значение D для всего тракта:

Это значение не превышает предельно допустимого значения 35 %.

Для значения DS находим ближайший интервал значений, приведенных в табл. 4.7:

и определяем значения S:

4.2.4. Нормы для восстановления трактов

Предельные значения для показателей ошибок при вводе тракта в эксплуатацию после ремонта определяются аналогично случаю ввода в эксплуатацию вновь организованного тракта (п. 4.2.2), но при этом коэффициент k выбирается равным 0,125 для линейных трактов систем передачи и равным 0,5 для сетевых трактов и участков (см. табл. 4.6). Периоды наблюдения и порядок проверки соответствуют приведенным в п. 4.2.2.

5. НОРМЫ НА ПОКАЗАТЕЛИ ФАЗОВОГО ДРОЖАНИЯ
И ДРЕЙФА ФАЗЫ

5.1. Сетевые предельные нормы на фазовое дрожание на выходе тракта

Максимальное значение фазового дрожания на иерархических стыках в цифровой сети, которые должны соблюдаться при всех эксплуатационных условиях и независимо от количества оборудования, включенного в тракт перед рассматриваемым стыком, должны быть не более значений, представленных в табл. 5.1. Измерения должны проводиться по схеме рис. 5.1, значения частот среза фильтров приведены в табл. 5.1.

Таблица 5.1

Максимально-допустимое фазовое дрожание на иерархическом стыке

Скорость в тракте, кбит/с

Сетевая предельная норма

Полоса измерительного фильтра

ЕИ, нс

В1 полный размах, ЕИ

В2 полный размах, ЕИ

f1, Гц

f3, кГц

f4, кГц

64

0,25

0,05

20

3

20

15600

2048

1,5

0,2

20

18

100

488

8448

1,5

0,2

20

3

400

118

34368

1,5

0,15

100

10

800

29,1

139264

1,5

0,075

200

10

3500

7,18

Примечания.

1. Для канала со скоростью 64 кбит/с приведенные значения действительны только для сонаправленного стыка.

2. ЕИ - единичный интервал.

3. В1, и В2 - полный размах фазового дрожания, измеренный на выходе полосовых фильтров с частотами среза: нижней f1, и верхней f4 и нижней f3 и верхней f4 соответственно. Частотные характеристики фильтров должны иметь спады крутизной 20 дБ/декаду.


Описание: r5

Рис. 5.1

Схема измерения выходного фазового дрожания
на иерархическом стыке или на выходе оборудования


5.2. Сетевые предельные нормы на дрейф фазы

Сетевая предельная норма на дрейф фазы на любом иерархическом стыке не была определена и должна быть разработана в дальнейшем. Однако для стыков сетевых узлов определены следующие предельные значения.

Максимальная ошибка временного интервала (МОВИ) на стыках любых сетевых узлов за период наблюдения в S секунд не должна превышать:

а) для S < 104 - эта область требует дальнейшего изучения,

б) для S > 104 - (102·S+10000) нс.

Примечания.

1. МОВИ - это максимальный размах изменения времени запаздывания данного хронирующего сигнала, определяемый между двумя пиковыми отклонениями относительно идеального хронирующего сигнала в течение определенного периода времени S, т.е. МОВИ(S)=max x(t) - min x(t) для всех t в пределах S (рис. 5.2).

2. Вытекающие отсюда общие требования представлены на рис. 5.3.


Описание: r5

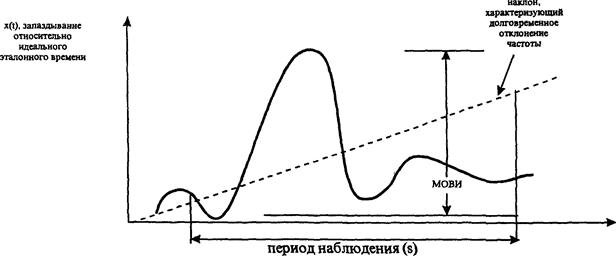

Рис. 5.2

Определение максимальной ошибки временного интервала

Описание: r5

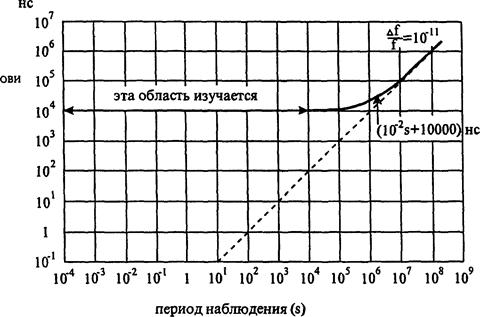

Рис. 5.3

Зависимость максимально допустимой ошибки временного интервала (МОВИ)
на выходе сетевого узла от периода наблюдения


5.3. Предельные нормы на фазовое дрожание цифрового оборудования

а) Допуск на дрожание и дрейф фазы на цифровых входах

Любое цифровое оборудование различных иерархических уровней должно без существенного ухудшения в работе оборудования выдерживать на его входе цифровой псевдослучайный испытательный сигнал, модулированный синусоидальным дрейфом и дрожанием фазы с амплитудно-частотной зависимостью, определяемой рис. 5.4, и с предельными нормами, приведенными в табл. 5.2.

б) Максимальное выходное фазовое дрожание в отсутствие входного фазового дрожания

Максимальное фазовое дрожание, создаваемое отдельными видами оборудования при отсутствии фазового дрожания на его входе должно определяться требованиями на конкретные виды оборудования. В любом случае эти нормы не должны превышать максимально-допустимых сетевых норм.

в) Характеристики передачи дрожания и дрейфа фазы

Характеристики передачи фазового дрожания определяют частотную зависимость отношения амплитуды выходного фазового дрожания к амплитуде входного фазового дрожания для данной скорости передачи. Типичная характеристика передачи фазового дрожания приведена на рис. 5.5. Значение уровней х и у и частот f1, f5, f6, f7, определяются в требованиях на конкретные виды оборудования. В любом случае норма на уровень усиления передачи (х) не должна превышать 1 дБ.

Примечания.

1. Норма на характеристику передачи фазового дрожания приведена с целью накопления статистического материала и в дальнейшем может быть уточнена.

2. Норма на характеристику передачи дрейфа фазы подлежит разработке.


Таблица 5.2

Значения параметров допусков на дрожание и дрейф фазы на входе тракта

Цифровая скорость, кбит/с

Полный размах в единичных интервалах

Частота

Псевдослучайный испытательный сигнал

А0,

А1,

А2,

А3,

f0

f10

f9

f8

f1

f2

f3

f4

64

1,15

0,25

0,05

*

1,2 10-5 Гц

*

*

*

20 Гц

600 Гц

3 кГц

20 кГц

211-1 Рек. О. 152

2048

36,9

1,5

0,2

18

1,2 10-5 Гц

4,88·10-3 Гц

0,01 Гц

1,667 Гц

20 Гц

2,4 кГц

18 кГц

100 кГц

215-1 Рек. О. 151

8448

152

1,5

0,2

*

1,2 10-5 Гц

*

*

*

20 Гц

400 Гц

3 кГц

400 кГц

215-1 Рек. О. 151

34368

618,6

1,5

0,15

*

*

*

*

*

100 Гц

1 кГц

10 кГц

800 кГц

223-1 Рек. О. 151

139264

2506,6

1,5

0,075

*

*

*

*

*

200 Гц

500 Гц

10 кГц

3500 кГц

223-1 Рек. О. 151

Примечания. 1. Для ОЦК действительно только для сонаправленного стыка.

2. Значения А0 (18 мкс) представляет относительное фазовое отклонение поступающего сигнала относительно собственного хронирующего сигнала, полученного с помощью эталонного задающего генератора. Абсолютное значение А0 составляет на входе узла (то есть на входе оборудования) 21 мкс в предположении, что максимальный дрейф тракта передачи между двумя узлами составляет 11 мкс. Разница в 3 мкс соответствует 3 мкс допуска на долговременное отклонение фазы национального эталонного задающего генератора (Рекомендация G.811, 3 с).

* - Значения изучаются.


5.4. Нормы для фазового дрожания цифровых участков

Нормы для фазового дрожания относятся к условным эталонным цифровым участкам, протяженностью 280 км на магистральной сети и 50 км на внутризоновой сети. Эти нормы получены в предположении, что только несколько цифровых участков могут быть соединены последовательно и не учитывается фазовое дрожание от асинхронного оборудования группообразования. Если эти условия на реальных трактах не соблюдаются, то может потребоваться введение более строгих норм или/и использование других средств сведения фазового дрожания к минимуму. Нормы для этого случая подлежат разработке.

Предельные нормы для цифровых участков должны соблюдаться на всех участках, независимо от длины и количества регенераторов, а также независимо от вида передаваемого сигнала.

а) Нижний предел допустимого входного фазового дрожания.

Необходимо соблюдать требования, приведенные в п. 5.3 а (рис. 5 4 и табл. 5.2).

б) Характеристики передачи фазового дрожания.

Максимальное усиление функции передачи фазового дрожания не должно превышать 1 дБ.

Примечания.

1. Нижний предел частоты должен быть как можно меньше с учетом ограничений измерительного оборудования (значение примерно 5 Гц считается приемлемым).

2. Для линейных участков со скоростью 2049 кбит/с на внутризоновой сети допускается большее значение усиления фазового дрожания - в 3 дБ (предельное значение подлежит уточнению).

в) Выходное фазовое дрожание в отсутствие фазового дрожания на входе.

Максимальный полный размах фазового дрожания на выходе цифрового участка в отсутствие фазового дрожания на входе для любого возможного состояния сигнала не должен превышать значений, приведенных в табл. 5.3.

Таблица 5.3

Максимальное выходное фазовое дрожание для цифрового участка
в отсутствие фазового дрожания на входе

Скорость, (кбит/с)

Длина УЭЦУ, км

Максимальное выходное фазовое дрожание для цифрового участка

Полоса измерительного фильтра

Полосовой фильтр с нижней частотой среза f1 и f3 и верхней частотой среза f4

Предельные значения для низких частот (fl-f4), полный размах ЕИ

Предельные значения для высоких частот (f3-f4), полный размах ЕИ

f1, Гц

f3, кГц

f4, кГц

2048

50

0,75

0,2

20

18

100

8448

50

0,75

0,2

20

3

400

34368

50

0,75

0,15

100

10

800

34368

280

0,75

0,15

100

10

800

130264

280

0,75

0,075

200

10

3500

ЕИ - единичный интервал


Описание: r5

Рис. 5.4

Нижний предел максимально допустимого входного дрожания и дрейфа фазы

Описание: r5

Рис. 5.5

Типичные характеристики передачи фазового дрожания


6. МЕТОДИКА ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ
ЦИФРОВЫХ КАНАЛОВ И ТРАКТОВ

6.1. Общие положения

6.1.1. Приведенные в настоящем разделе методы измерений распространяются на основной цифровой канал (ОЦК), первичные, вторичные, третичные и четверичные цифровые сетевые тракты.

6.1.2. Методы измерения приводятся для двух нормируемых параметров: показателей ошибок и фазового дрожания в разделах 6.2 и 6.3 соответственно.

6.1.3. Измерения цифровых каналов и трактов на соответствие нормам проводятся по-разному в зависимости от выполняемой функции техобслуживания и могут быть подразделены на следующие виды: измерения на соответствие долговременным нормам; измерения при вводе трактов в эксплуатацию; измерения при техническом обслуживании.

6.1.4. Измерения на соответствие долговременным нормам проводятся при приемке каналов и трактов, образованных в новых системах передачи, ранее не применявшихся на сети ВСС России, обычно такие измерения проводятся одновременно с сертификационными испытаниями оборудования, а также при эксплуатационных исследованиях, организуемых в рамках работ по повышению эксплуатационной надежности сети. Эти измерения выполняются по отдельному графику работ силами эксплуатационного персонала, производственных лабораторий с привлечением специалистов НИИ.

Измерения этого вида являются наиболее длительными и полными. Соответствие нормам по показателям ошибок должно оцениваться не менее 1 месяца, методика измерений приведена в п. 6.2.1. При этом виде измерений, как правило, проверяются все нормируемые характеристики фазового дрожания с целью выработки рекомендаций по улучшению работы трактов.

6.1.5. Методы измерений при вводе в эксплуатацию проводятся как для случаев сдачи в эксплуатацию цифровых сетевых трактов и каналов передачи в новых системах передачи, так и ввода в эксплуатацию новых трактов и каналов, организуемых на существующих вышестоящих (линейных и сетевых) трактах.

6.1.6. Измерения при вводе в эксплуатацию проводятся, как правило, только по показателям ошибок в течение более коротких периодов времени. Порядок и рекомендации по их проведению приведены в п. 6.2.2.

При вводе в эксплуатацию цифровых каналов и сетевых трактов обычно достаточным является измерение показателей ошибок. Но с целью накопления статистических данных по первичной сети в 1-й год с момента введения норм проверка на соответствие нормам на дрожание и дрейф фазы является обязательной для указанного вида испытаний. В некоторых случаях при вводе трактов в эксплуатацию может потребоваться при невыполнении норм на коэффициент ошибок проведение исследований фазового дрожания.

Цель измерений состоит в том, чтобы убедиться в правильной работе цифрового канала или сетевого тракта с точки зрения передачи информации и выполнения действий по техобслуживанию.

При этом предполагается, что участки транзита цифрового тракта (простые цифровые тракты) уже подвергнуты проверке на работоспособность в процессе настройки.

6.1.7. Измерения при вводе в эксплуатацию должны включать не только периоды непосредственно измерений показателей ошибок, описанные ниже, но и периоды работы аппаратуры на линии, когда по встроенному контролю можно убедиться, что нет никаких нарушений, связанных с промышленной деятельностью (под промышленной деятельностью понимается все, что может отрицательно влиять на систему передачи, от действий по техобслуживанию на другом оборудовании до вибрации, вызываемой проходящим транспортом).

6.1.8. Испытания при вводе в эксплуатацию должны проводиться по заранее составленному графику, в котором рекомендуется предусмотреть также периоды для решения возникающих во время измерений проблем без нарушения графика испытаний.

6.1.9. Измерения при техническом обслуживании могут проводиться не только по показателям ошибок, хотя эти измерения являются основными, с них начинается локализация повреждений.

Эти измерения проводятся с целью нахождения неисправного участка тракта, стойки, блока. В зависимости от степени охвата нормируемых параметров встроенным в аппаратуру, образующую тракт, контролем без прекращения связи и от вида неисправности (повреждения) требуется проведение более или менее сложных измерений внешними средствами измерений. Время измерения при устранении достаточно грубых повреждений может быть небольшим, при более сложных повреждениях могут потребоваться длительные циклы измерений. Рекомендации по этому виду измерений приведены в п. 6.2.3.

6.1.10. Методы измерения цифровых каналов передачи и цифровых сетевых трактов изложены в настоящем документе, исходя из Рекомендаций МСЭ-Т, G.821, G.826, М.2100, М.2110, М.2120, Рекомендаций серии О на технические характеристики средств измерений, а также технических возможностей отечественной и зарубежной измерительной аппаратуры.

Требования, предъявляемые к средствам измерения показателей ошибок и фазового дрожания, приведены в разделе 6.4.

6.1.11. Рекомендуемый перечень средств измерений приведен в Приложении 3. В нем даны таблицы с характеристиками отечественных и зарубежных средств измерений и пояснения к ним. Следует учесть, что к настоящему времени только 2 - 3 зарубежных прибора полностью соответствуют требованиям по измерению цифровых трактов на соответствие нормам, рекомендованным МСЭ-Т (это относится, в первую очередь к оценке долговременных норм).

Выбор приборов должен осуществляться, исходя из приведенного перечня средств измерений, их технических характеристик, назначения (вида измерений) и типов подлежащих измерению трактов.

6.1.12. В методике учтено наличие средств встроенного контроля без прекращения связи, которые имеются в современной зарубежной и должны быть в перспективной отечественной аппаратуре цифрового группообразования.

6.2. Методы измерения показателей ошибок

6.2.1. Измерения на соответствие долговременным нормам (п. 4.1 Норм)

6.2.1.1. Оценка с прекращением связи

Показатели ошибок цифровых каналов и трактов для оценки их на соответствие долговременным нормам рекомендуется измерять с прекращением связи с помощью специализированных приборов для измерения показателей ошибок, в которых предусмотрено получение стандартизированного для данного типа канала или тракта измерительного сигнала в соответствии с Рекомендацией МСЭ-Т 0.150 и анализ потока ошибок в соответствии с Рекомендациями МСЭ-Т G.821 (для ОЦК) и G.826 (для трактов со скоростью 2048 кбит/с и выше).

Определения показателей ошибок, соответствующие данным Рекомендациям приведены в Разделе 1.

Период измерений для оценки на соответствие долговременным нормам должен быть не менее 1 месяца, поэтому применяемые для этой цели средства измерения должны быть автоматизированными, с запоминанием и выходом на ЭВМ или регистрацией результатов измерения.

6.2.1.2. Оценка без прекращения связи

Если измеряемый тракт образован с помощью современной аппаратуры, имеющей встроенные средства контроля без прекращения связи, производящие оценку показателей ошибок по блокам реального сигнала и выдающие сведения об обнаруженных аномалиях и дефектах (см. Приложение 4) в систему технической эксплуатации, где обеспечивается их запоминание и регистрация (с фиксацией времени появления) и/или выработка на их основе показателей ошибок, то оценка тракта на соответствие долговременным нормам может проводиться без закрытия связи на основании этой информации за длительные периоды времени (рекомендуется хранение этой информации в системе техэксплуатации до 1 года).

Если встроенный контроль не обеспечивает оценки показателей ошибок без прекращения связи в необходимом объеме, то она может проводиться средствами измерения, выполняющими эти функции.

Однако, следует иметь в виду, что способ оценки показателей ошибок без прекращения связи считается менее точным (из-за возможного пропуска обнаруживаемых событий) и предпочтительным является измерение с прекращением связи.

6.2.2. Измерения на соответствие оперативным нормам при вводе каналов и трактов в эксплуатацию (п. 4.2.2 Норм)

6.2.2.1 Показатели ошибок цифровых каналов и трактов для оценки их соответствия нормам по вводу в эксплуатацию измеряются с помощью специализированных средств измерения и/или встроенного контроля согласно изложенной в настоящем разделе процедуре. Для измерения с прекращением связи должны использоваться измерители показателей ошибок, в которых предусмотрено получение стандартизованного для данного типа канала или тракта измерительного сигнала в виде псевдослучайной последовательности (ПСП) в соответствии с Рекомендацией МСЭ-Т О.150 и анализ потока ошибок в соответствии с Рекомендациями МСЭ-Т М.2100. Требования к приборам см. в разделе 6.4.

Если измеряемый тракт образован с помощью современной аппаратуры, имеющей встроенные средства контроля без прекращения связи, производящие оценку показателей ошибок по реальному сигналу в соответствии с Рекомендацией МСЭ-Т М.2100 и выдающие сведения об обнаруженных аномалиях и дефектах (см. Приложение 4) в систему технической эксплуатации, где обеспечивается их запоминание, регистрация и выработка показателей ошибок, то проверка тракта при вводе в эксплуатацию на определенных этапах процедуры, описанной ниже, может проводиться без закрытия связи за необходимые периоды времени.

6.2.2.2. Порядок измерений и их длительность определяется структурой подлежащего испытаниям тракта:

участок транзита;

простой или составной тракт;

первичный тракт или тракт более высокого порядка;

первый из трактов, образованных в тракте высшего порядка, или остальные;

наличие системы встроенного контроля и т.п. (см ниже более подробно).

Исходя из информации о тракте (его длина, длительность испытаний) должны быть определены нормы RPO и пороги S1 и S2 (см. нормы для ввода в эксплуатацию, раздел 4.2). Правила оценки показателей ошибок по результатам измерений и контроля без прекращения связи приведены в Приложении 4.

6.2.2.3. Схема измерений должна соответствовать одной из показанных на рис. 6.1 (предпочтительно использовать схемы а) и в).

6.2.2.4. Процедура испытаний

В данном пункте в общем виде изложена процедура испытаний цифровых каналов и трактов при вводе в эксплуатацию (см. рис 6.1).

Она состоит из следующих шагов:

Шаг 1:

Первоначальные испытания должны проводиться с прекращением связи в течение 15-минутного периода времени при помощи измерительного прибора, обеспечивающего подачу на вход тракта сигнала в виде ПСП (предпочтительно сформированный в виде цикла) и измерение показателей ошибок (требования к средствам измерении см. в разделе 6.4) В течение 15-минутного периода времени не должно быть ошибок или случаев неготовности. Если появляется любое из этих событий, этот шаг должен быть снова повторен до двух раз. Если в течение третьего (и последнего) испытания будет любое из этих событий, должна проводиться локализация неисправности.

Шаг 2:

После удачно выполненного первого шага проводятся измерения в течение 24-часового (или другого, соответствующего данному типу тракта) периода времени. Эти измерения в сетевых трактах могут проводиться без прекращения связи, если в аппаратуре образования тракта имеется встроенный контроль, обеспечивающий оценку показателей ошибок. Если такого контроля нет, измерение проводится с использованием измерительного прибора.

Если в любое время в течение этих испытаний произойдет случай неготовности, фиксируемый измерительным прибором или средствами встроенного контроля, должна быть найдена причина и проведены новые испытания. Если новый случай неготовности будет иметь место во время повторных испытаний, испытания должны быть приостановлены до устранения причины появления случая неготовности.

Примечание. Если имеющиеся технические средства (измерения и контроля) не позволяют регистрировать случаи неготовности, допускается, чтобы эти требования по случаям неготовности не учитывались.

После окончания необходимого периода времени результаты измерений сравниваются с порогами S1 и S2 норм на каждый параметр для данного канала или тракта и данной длительности измерения. При этом возможны следующие случаи:

если значения и ES, и SES меньше или равны соответствующим значениям S1, тракт (канал) принимается и вводится нормальный режим работы;

если значения ES или SES (или оба) больше или равно соответствующим значениям S2, тракт (канал) бракуется и вводится режим локализации неисправности в соответствии с процедурами, данными в подразделе 6.2.3;

если значения или ES, или SES (или оба) больше соответствующих значений S1, но оба меньше соответствующих значений S2, тракт (канал) может быть или принят условно или подвергнут повторным испытаниям той же длительности, если не имеется встроенного контроля, а если он имеется, то тракт принимается условно и испытания продолжаются до 7 суток с учетом первого периода испытаний. По окончании повторных испытаний результаты сравниваются с нормами для данного тракта (какала), т.е. со значениями BISO для 7 суток.

Процедура сравнения с нормами по окончании шага 2 проиллюстрирована на рис. 6.3.

Примечание. Если проводятся измерения по шлейфу (схема рис. 6.2 б), должны рассматриваться значения S1 и S2 для одного направления передачи. При этих условиях невозможно оценивать ухудшение раздельно по направлениям. Если измерения дают отрицательный результат, они проводятся снова отдельно по направлениям.

а) Измерения по направлению

Описание: r6

б) Измерения по шлейфу

Описание: r6

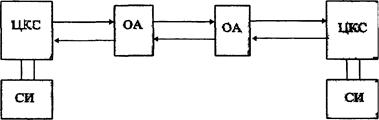

в) Измерения с помощью кроссового соединителя

Описание: r6

Обозначения:

ОА - оконечная аппаратура;

СИ - средство измерения;

ЦКС - цифровой кроссовый соединитель

Рис. 6.1

Схемы измерения цифровых трактов

Описание: r6

Обозначения:

ВК - встроенный контроль без прекращения связи;

СИ - средства измерений с прекращением связи;

R - результат измерений;

S1 и S2 - значения норм для ввода в эксплуатацию для соответствующей длительности оценки (см. приложение 1);

BISO7 - значение для 7-дневного периода;

Sт1 - значения эксплуатационных норм для периода оценки 15 мин.

Рис. 6.2

Порядок испытаний цифровых трактов при вводе в эксплуатацию

Описание: r6

Рис. 6.3

Предельные значения и условия для ввода в эксплуатацию

6.2.2.5. Порядок и длительность испытаний

При вводе в эксплуатацию одного цифрового тракта (как правило высшего порядка, соответствующего порядку линейного тракта вводимой в эксплуатацию цифровой системы передачи) испытания должны проводиться согласно процедуре, описанной в разделе 6.2.2.4, причем длительность измерений шага 2 должна составлять 24 часа.

При вводе в эксплуатацию более одного цифрового тракта в одно и то же время процедура, которая должна быть использована, зависит от того, был ли тракт более высокого порядка, в котором образованы подлежащие испытаниям тракты, в эксплуатации некоторое время или он также новый. Процедуры для трактов первого порядка зависят также от того, имеется или нет встроенный контроль без прекращения связи (ВК).

На рис. 6.1 показаны возможные варианты с указанием рекомендуемой длительности 2-го шага измерений. Ниже описаны эти варианты.

В каждом тракте высшего порядка (со скоростью выше первичной) или транзитном участке такого тракта:

первый нижестоящий тракт должен проверяться в течение 24 часов;

остальные нижестоящие тракты того же порядка проверяются в течение одного или двух часов в зависимости от того, являются они простыми трактами или участками транзита составного тракта. В первом случае он должен проверяться в течение двух часов. Если нижестоящий тракт должен быть соединен с другими участками транзита для образования составного тракта, он должен проверяться в течение одного часа и затем весь составной тракт между двумя оконечными станциями тракта в течение 24 часов;

первый первичный цифровой тракт каждого тракта более высокого порядка должен проверяться в течение 24 часов, есть или нет ВК;

остальные цифровые тракты должны проверяться в течение 15 минут каждый. Эти нижестоящие тракты могут быть соединены последовательно с помощью шлейфов и проверяться одновременно в течение 15 мин. Если используется эта процедура, то за 15-минутные сеансы измерения не должно быть ни одного случая секунд с ошибками или неготовности.

Описанная выше процедура относится также к ОЦК с учетом того, что проверяется он только средствами измерений без применения средств встроенного контроля.

6.2.3. Измерения на соответствие оперативным нормам при техническом обслуживании каналов и трактов (п. 4.2.3 Норм)

6.2.3.1. Общие положения

При техническом обслуживании цифровых каналов и сетевых трактов измерения проводятся в процессе устранения причин ухудшенного качества, при их отсутствии измерения проводить не рекомендуется.

После внедрения АСТЭ (автоматизированной системы технической эксплуатации) основная роль в процессе обнаружения повреждений будет возлагаться на подсистему непрерывного контроля с помощью средств встроенного контроля (ВК) без прекращения связи, которые должны обеспечивать обнаружение аномалий и ошибок без прекращения связи, оценку на основании полученной информации показателей ошибок, сравнение их с установленными порогами, выдачу сигналов ухудшенного и неприемлемого качества и определение поврежденного объекта технического обслуживания. Использование средств измерений при этом не требуется.

В стадии, предшествующей полному внедрению подсистемы непрерывного контроля (состояние «пред-ISM» согласно терминологии Рекомендации МСЭ-Т M.2120), не обеспечивается выдачи стандартизованных параметров из долговременной памяти показателей качества В этой ситуации единственной возможностью после обнаружения повреждения или нарушений работы тракта (путем жалоб потребителя или средствами контроля нижестоящего тракта) является контроль в последующий период с использованием средств измерения В зависимости от характера повреждения проводятся измерения без прекращения или с прекращением связи.

6.2.3.2. Процедуры локализации повреждений в цифровых трактах

Эффективность процедуры локализации повреждений в значительной степени зависит от типа информации, имеющейся в тракте на каждой скорости передачи в битах (т.е. информация CRC, слово циклового синхросигнала и т.п.).

а) Локализация повреждений без непрерывного КОНТРОЛЯ

При отсутствии подсистемы непрерывного контроля процесс локализации повреждений должен обычно начинаться после жалобы пользователя.

В этой ситуации единственной возможностью является контроль после события. Этот процесс не может гарантировать идентификации источника первоначальной причины нарушения функционирования, особенно если она носит перемежающийся характер.

Главная руководящая станция, ответственная за поврежденный тракт, должна:

определить маршрут тракта;

разделить тракт на участки. Если связь не полностью прервана, приборы для измерения без закрытия связи (по нарушению алгоритма кода, ошибкам циклового синхросигнала) в соответствии с Рекомендациями МСЭ-Т 0.161 и 0.162 (см. также раздел 6.4), должны быть размещены в разных доступных точках вдоль тракта, чтобы определить, какой участок поврежден. Эти измерения проводятся в защищенных точках контроля или приборами с высокоомным входом;

скоординировать процесс измерения так, чтобы вспомогательная руководящая и транзитная станции начинали и заканчивали измерения в одно и то же время;

свести результаты в один пункт: или на главную руководящую станцию, или пункт, откуда поступило сообщение о повреждении, и путем сравнения определить поврежденный участок;

убедиться, что в тракте нет «белых пятен» для контроля. «Белое пятно» - это часть тракта, имеющаяся между двумя контролируемыми частями (например, распределительные стойки, оборудование кроссового соединения и т.п.), не охваченная контролем.

Если повреждено несколько участков, локализация повреждений должна обычно сосредоточиваться на самом худшем участке. Там, где имеется дополнительная попытка техобслуживания, общее время вывода из эксплуатации может быть уменьшено при использовании этой дополнительной попытки. Однако, необходимо осуществлять управление этим процессом, чтобы один техник (или группа) не замаскировали проблему, над которой работает другой.

Если связь полностью прервана или отсутствуют приборы для измерений без прекращения связи, а также для ОЦК должна быть применена та же описанная выше процедура локализации повреждения, но с подачей на вход тракта измерительного сигнала в виде ПСП (если возможно, сформированного в форме цикла) с использованием соответствующего измерителя показателей ошибок (см. раздел 6.4).

Размещение точек введения измерительного сигнала и измерения должно быть выбрано с точки зрения эффективности локализации повреждения. Это включает в себя и возможность образования шлейфов.

б) Локализация повреждений при наличии подсистемы непрерывного контроля

Главная руководящая станция тракта информируется о проблемах с помощью средств встроенного контроля, долговременного анализа и/или путем жалоб потребителей.

Главная руководящая станция тракта должна:

предпринять корректирующее действие;

подтвердить неприемлемый или ухудшенный уровень тракта путем обращения к долговременной памяти (данных, полученных при вводе в эксплуатацию и т.п.) по данному тракту.

Как только начаты процедуры локализации повреждения цифровой системы передачи, руководящая станция соответствующего объекта техобслуживания должна обеспечивать дополнительную информацию для базы данных АСТЭ, из которой главная руководящая станция сетевого тракта получает информацию, в результате чего не предпринимается лишних действий.

Если описанная выше процедура не может быть применена, должен быть определен маршрут тракта и опрошены руководящие станции более высокого уровня для определения первопричины. Этот опрос должен быть выполнен напрямую или с помощью базы данных. Информация для обмена должна быть в форме информации качества, оговоренной в Нормах, причем все события должны иметь обозначения времени и места регистрации. Процедура должна вести к локализации проблемы руководящей станцией объекта техобслуживания, где возникла неисправность.

6.3. Методы измерения фазового дрожания

6.3.1. Измерение допустимого значения входного фазового дрожания (пп. 5.3а и 5.4а Норм)

6.3.1.1. Общие положения

Проверка работоспособности цифрового канала или тракта при максимально-допустимом входном фазовом дрожании производится путем подачи на вход канала измерительного сигнала с введенным фазовым дрожанием, значение и частота его устанавливаются в соответствии с нормами на максимально-допустимый размах синусоидального фазового дрожания на входе и измерением на выходе этого канала или тракта показателей ошибок в соответствии с методикой раздела 6.2.

Более подробно методика измерения допустимого значения фазового дрожания на входе цифрового канала, тракта или аппаратуры изложена ниже. Допустимое значение фазового дрожания определяется как амплитуда синусоидального фазового дрожания, которое, будучи поданным на вход тракта или аппаратуры, вызывает заданное ухудшение показателя ошибок. Допустимое отклонение фазового дрожания зависит от амплитуды и частоты поданного фазового дрожания. Амплитуды синусоидального входного фазового дрожания, допускаемые на заданной частоте, определяются как все амплитуды до (но не включая) той амплитуды, которая вызывает нормированное ухудшение показателей ошибок.

Нормированное ухудшение показателя ошибок может выражаться в виде двух критериев: увеличение коэффициента ошибок по битам (Ко) и момент появления ошибок. Необходимо рассмотреть оба критерия, поскольку допуск на входное фазовое дрожание измеряемого объекта определяется, в основном, двумя следующими факторами: способностью схемы восстановления хронирующего сигнала точно восстанавливать хронирующий сигнал из информационного сигнала с фазовым дрожанием и, возможно с другими ухудшениями качества (искажение импульсов, переходное влияние, шум и т.д.); способностью выдерживать динамически меняющуюся скорость входного цифрового информационного сигнала (например, способностью к цифровому выравниванию и емкостью буферного ЗУ по входу и выходу из синхронизма в асинхронной цифровой аппаратуре группообразования).

Критерий увеличения Ко позволяет определять (независимо от условий) воздействие фазового дрожания на схему решения, что очень важно для оценки первого фактора. Критерий появления ошибок рекомендуется для оценки второго фактора. Ниже рассматриваются оба метода.

6.3.1.2. Метод по критерию увеличения Ко

Критерий увеличения Ко для измерений допустимого значения фазового дрожания определяется как амплитуда фазового дрожания (на заданной частоте фазового дрожания), удваивающего Ко, что обусловлено определенным уменьшением отношения сигнал/шум. Процедура метода разделяется на два этапа. На первом этапе определяются два значения Ко в зависимости от отношения сигнал/шум в эталонных точках измеряемого объекта. При нулевом фазовом дрожании к сигналу добавляется шум или сигнал ослабляется до получения нужного первоначального Ко. Затем шум или затухание сигнала снижается до момента, когда Ко уменьшится в 2 раза.

На втором этапе на определенной частоте в испытательный сигнал вводится фазовое дрожание до момента получения первоначально выбранного значения Ко. Введенное эквивалентное фазовое дрожание представляет собой точную и воспроизводимую меру допустимого фазового дрожания схемы решения. Второй этап метода повторяется для достаточного количества частот, чтобы измерение точно показывало постоянный допуск синусоидального входного фазового дрожания для испытываемого объекта в используемом диапазоне частот. Измерительное устройство должно обеспечивать генерирование сигнала с управлением фазовым дрожанием, получение управляемого отношения сигнал/шум в информационном сигнале и измерение получаемого в итоге Ко испытываемого объекта.

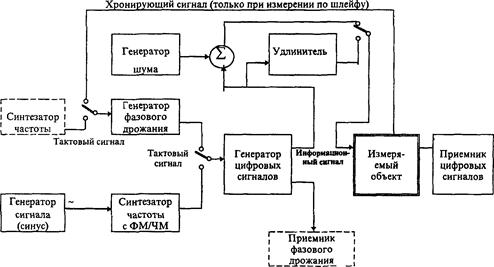

На рис. 6.4 представлена схема измерения, применяемая для метода по критерию увеличения Ко. Аппаратура, обозначенная пунктирными линиями, используется по желанию. Дополнительный частотный синтезатор обеспечивает более точное определение частот, используемых для измерения. Дополнительный приемник фазового дрожания может применяться для контроля амплитуды вырабатываемого фазового дрожания.

Порядок работы:

а) установить соединение, как показано на рис. 6.4. Проверить целостность и убедиться, что измеряемый объект работает без ошибок;

б) при отсутствии фазового дрожания увеличить шум (или ослабить сигнал) до получения не менее 100 ошибок по битам в секунду;

в) зарегистрировать соответствующий Ко и отношение сигнал/шум;

г) увеличить отношение сигнал/шум на определенную величину;

д) установить частоту входного фазового дрожания на нужное значение;

е) регулировать амплитуду фазового дрожания до получения первоначального значения Ко, зарегистрированного в в);

д) зарегистрировать амплитуду и частоту поданного входного фазового дрожания и повторить операции г) - д) с числом частот, достаточным для определения характеристики допустимого фазового дрожания.

Описание: r6

Рис. 6.4

Схема измерения допустимого фазового дрожания
(метод по критерию увеличения ошибок)

6.3.1.3. Метод с использованием критерия появления ошибок

Критерий появления ошибок для измерения допустимого значения фазового дрожания определяется как наибольшая амплитуда фазового дрожания на заданной частоте, дающая в конечном счете не более двух секунд с ошибками, суммируемых в последовательных 30-секундных измерительных интервалах, в течение которых амплитуда фазового дрожания возрастала.

Рассматриваемый метод заключается в регулировке частоты фазового дрожания и в определении амплитуды фазового дрожания испытательного сигнала, обеспечивающего соблюдение критерия появления ошибок. Данный метод включает в себя следующие операции:

1) исключение «переходной области» амплитуды фазового дрожания (в которой прекращается безошибочная работа);

2) измерение отдельных секунд с ошибками в течение 30 секунд для каждого увеличения амплитуды фазового дрожания, начиная с области, указанной в пункте 1);

3) определение наибольшей амплитуды фазового дрожания, при которой суммарное количество секунд с ошибками не превышает двух.

Процесс повторяется для числа частот, достаточного для того, чтобы измерение точно отражало допустимое для испытываемого объекта синусоидальное входное фазовое дрожание в необходимом диапазоне частот. Измерительное устройство должно вырабатывать сигнал с управляемым фазовым дрожанием и измерять количество секунд с ошибками, обусловленных фазовым дрожанием во входном сигнале.

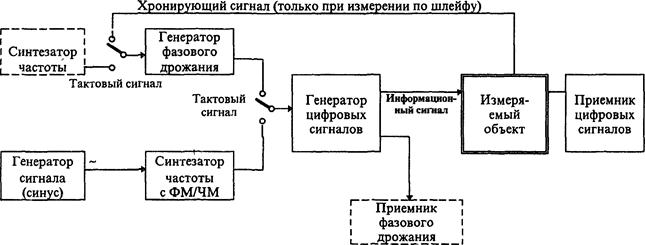

На рис. 6.5 представлено измерительное устройство, используемое для метода по критерию появления ошибок. Дополнительный частотный синтезатор обеспечивает более точное определение частот, используемых для измерения. Дополнительный приемник фазового дрожания служит для контроля амплитуды генерируемого фазового дрожания.

Порядок работы:

а) установить соединения, как показано на рис. 6.5. Проверить целостность и убедиться, что измеряемый объект работает без ошибок;

б) установить частоту входного фазового дрожания на нужное значение и отрегулировать амплитуду фазового дрожания на 0 единичных интервалов полного размаха;

в) увеличивать амплитуду фазового дрожания с помощью грубой регулировки для определения области амплитуд, в которой прекращается безошибочная работа. Уменьшить амплитуду фазового дрожания до уровня, при котором начинается эта область;

г) зарегистрировать число секунд с ошибками, отмеченных за 30-секундный измерительный интервал. Следует иметь ввиду, что первоначальное измерение должно показывать отсутствие секунд с ошибками;

д) увеличивать амплитуду фазового дрожания с помощью плавной регулировки, повторяя операцию г) до удовлетворения критерия появления ошибок;

е) зарегистрировать отображаемую измерительным устройством амплитуду и повторить операции б) - д) с числом частот, достаточным для определения характеристики допустимого фазового дрожания.

Описание: r6

Рис 65

Схема измерения допустимого фазового дрожания
(метод по критерию появления ошибок)

6.3.1.4. Соответствие допустимого значения фазового дрожания шаблону (нормам)

Допустимое значение фазового дрожания для канала, тракта или аппаратуры определяется с помощью шаблонов допуска на фазовое дрожание. Каждый шаблон указывает на область, в которой оборудование должно работать без снижения нормированного показателя ошибок. Разность между шаблоном и эффективной характеристикой допуска оборудования показывает запас по фазовому дрожанию. Проверка на соответствие шаблону осуществляется путем установления частоты и амплитуды фазового дрожания на значение шаблона и путем контроля за отсутствием нормированного снижения показателя ошибок.

Измерение производится с числом точек шаблона, достаточным для того, чтобы убедиться в соответствии нормам во всем диапазоне частот шаблона.

Может применяться метод п. 6.3.1.2 или 6.3.1.3 и соответственно схема рис. 6.4 или 6.5.

Порядок работы:

а) установить соединения в оборудовании по схеме рис. 6.4 или 6.5 (в зависимости от конкретного случая). Проверить целостность и убедиться, что измеряемый объект работает без ошибок;

б) установить амплитуду и частоту фазового дрожания согласно одной из точек шаблона;

в) при использовании метода по критерию появления ошибок подтвердить отсутствие секунд с ошибками. При использовании метода по критерию ухудшения Ко подтвердить, что нормированное снижение показателя ошибок не достигнуто;

г) повторить операции, указанные в пунктах б) и в), по достаточному числу точек шаблона, чтобы убедиться в соответствии шаблону допуска на фазовое дрожание.

6.3.2. Измерение выходного фазового дрожания (пп. 5.1, 5.3б и 5.4в Норм)

Измерение выходного фазового дрожания подразделяется на две категории:

1) выходное фазовое дрожание на типовых стыках каналов и сетевых трактов;

2) собственное фазовое дрожание, генерируемое конкретным цифровым оборудованием.

Результаты измерения выходного фазового дрожания могут выражаться в виде эффективных амплитуд полного размаха в определенных диапазонах частот и могут требовать статистической обработки.

Измерения выходного фазового дрожания выполняются с использованием либо сигнала реальной нагрузки, либо управляемых испытательных последовательностей.

6.3.2.1. Реальная нагрузка

Измерения выходного фазового дрожания на типовых стыках каналов и трактов обычно проводятся с использованием сигналов реальной нагрузки. Приемочные испытания, в которых используются управляемые испытательные последовательности, рассматриваются в п. 6.3.2.2. Настоящий метод заключается в демодуляции фазового дрожания реальной нагрузки на выходе сетевого стыка, в избирательной фильтрации фазового дрожания и в измерении истинного эффективного значения или истинного синусоидального значения амплитуды фазового дрожания в определенном интервале времени.

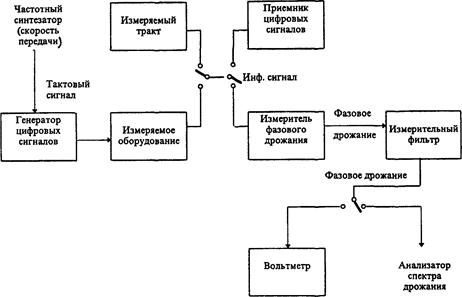

На рис. 6.6 представлено устройство, применяемое для измерений сигнала реальной нагрузки. Дополнительный анализатор спектра обеспечивает наблюдение за частотным спектром выходного фазового дрожания.

Порядок работы:

а) установить соединения по схеме рис. 6.6. Проверить целостность и убедиться, что измеряемый объект работает без ошибок;

б) выбрать нужный фильтр измерения фазового дрожания и измерить выходное фазовое дрожание в данной полосе частот, регистрируя истинное значение амплитуды полного размаха, возникающей в течение заданного интервала времени;

в) повторить операцию пункта б) для всех нужных фильтров измерения фазового дрожания.

Описание: r6

Рис. 6.6

Схема измерения выходного фазового дрожания
(основной метод)

6.3.2.2. Управляемые испытательные последовательности Измерение собственного фазового дрожания отдельного цифрового оборудования требует применения управляемых испытательных последовательностей. Эти последовательности обычно используются в лабораторных и заводских условиях и при выводе измеряемого объекта из эксплуатации. Описываемый ниже основной метод дает подробные сведения о порядке выполнения этих измерений.

Если требуется более полная информация о мощности выходного фазового дрожания (точнее говоря, фазового дрожания, вырабатываемого в цифровых регенераторах), фазовое дрожание можно разделить на случайные и систематические составляющие. Различение случайного и систематического фазового дрожания необходимо, главным образом, для того, чтобы обеспечить сопоставление результатов измерения с теоретическими расчетами и чтобы уточнить проектируемую схему регенератора. Для этого используются методы, не рассматриваемые в настоящем документе.

Основной метод измерения собственного фазового дрожания идентичен методу, описанному в п. 6.3.2.1, с той лишь разницей, что на испытываемое оборудование подается управляемая испытательная последовательность без фазового дрожания. Дополнительный частотный синтезатор, показанный на рис. 6.6, служит для более точного определения частот, используемых при измерении. Порядок работы:

а) установить соединения по схеме рис. 6.6 с использованием генератора цифровых сигналов для подачи на испытываемое оборудование управляемой испытательной последовательности без фазового дрожания Проверить целостность и убедиться, что измеряемый объект работает без ошибок;

б) выбрать нужный фильтр измерения фазового дрожания и измерить выходное фазовое дрожание в данной полосе частот, регистрируя истинное значение амплитуды полного размаха, возникающей в течение заданного интервала времени;

в) повторить операцию пункта б) для всех нужных фильтров измерения фазового дрожания.

6.3.3. Измерение передаточной характеристики фазового дрожания (п. 5.3в Норм)

Методики измерений передаточной характеристики фазового дрожания (пп. 5.3в и 5.4б Норм) подлежат разработке

6.4. Требования к средствам измерения

6.4.1. Общие требования

6.4.1.1. Требования к электропитанию

Питание приборов должно осуществляться от сети переменного тока частотой (50 ± 2,5) Гц и напряжением 220(+22; -33) В с содержанием гармоник до 10 % [11].

6.4.1.2. Условия эксплуатации

По устойчивости к климатическим и механическим воздействиям приборы должны соответствовать требованиям 3-й группы ГОСТ 22261 [12].

6.4.2. Требования ко входу (выходу) средств измерений

6.4.2.1. Входное и выходное сопротивление и затухание несогласованности приборов, предназначенных для измерений параметров цифровых каналов и трактов с прекращением связи и подключаемых к стандартизованным стыкам этих каналов и трактов, должно соответствовать значениям, указанным в табл. 6.1.

Затухание асимметрии входа приборов, предназначенных для измерения ОЦК и первичного цифрового тракта, должно быть не менее 30 дБ в тех же диапазонах частот.

6.4.2.2. Входное сопротивление и затухание несогласованности приборов, предназначенных для измерений параметров цифровых каналов и трактов без прекращения связи и подключаемых к каналам и трактам в защищенных измерительных точках (имеющих развязывающие устройства) [4], должно также соответствовать значениям, указанным в табл. 6.1. При этом в приборах должно обеспечиваться дополнительное усиление входного сигнала для компенсации затухания развязывающих устройств в измерительных точках (до 30 дБ).

Для объектов, подлежащих измерению, где отсутствуют защищенные измерительные точки, в приборах должно предусматриваться высокоомное входное сопротивление.

Таблица 6.1

Требования ко входу и выходу средств измерений

Скорость передачи,
кбит/с

Входное (выходное) сопротивление,
Ом

Затухание несогласованности,
дБ

Диапазон частот

64

120 Ом, активное

³ 12

от 3 до 6,4 кГц

³ 18

от 6,4 до 128 кГц

³ 14

от 128 до 192 кГц

2048

75/120 Ом, активное

³ 12

от 20 кГц до 1,6 МГц

³ 18

от 102 до 2048 кГц

³ 14

от 2048 до 3072 кГц

8448

75 Ом, активное

³ 12

от 211 до 422 кГц

³ 18

от 422 до 8448 кГц

³ 14

от 8448 до 12672 МГц

34368

75 Ом, активное

³ 12

от 860 до 1720 кГц

³ 18

от 172 до 34368 МГц

³ 14

от 34368 до 51550 МГц

139264

75 Ом, активное

³ 15

от 7 до 210 МГц

6.4.2.3. Приборы на входе и выходе должны обеспечивать работу с сигналами в виде импульсов, нормируемых (амплитуда и форма импульсов, коды и пр.) для соответствующих стыков [1; 9].

6.4.2.4. Приборы должны правильно работать (как в режиме с прекращением связи, так и в режиме без прекращения связи), если они подключены к выходу стыков с помощью отрезка кабеля с вносимым затуханием 6 дБ на частоте, соответствующей половине скорости передачи измеряемого тракта. Вносимое затухание кабеля на других частотах пропорционально .

6.4.3. Требования к испытательным сигналам

6.4.3.1. Для измерений с прекращением связи приборы должны вырабатывать измерительные сигналы в виде псевдослучайных последовательностей импульсов, наиболее полно имитирующих реальные сигналы и в то же время заранее известных. Последнее необходимо для измерения показателей ошибок.

Длина псевдослучайных последовательностей (ПСП) должна быть равна (2n-1) бит, где n зависит от скорости передачи измеряемого тракта (см. табл. 6.2). Кроме группы n последовательных НУЛЕЙ (для так называемого инвертированного сигнала) и n-1 последовательных ЕДИНИЦ, такие последовательности содержат любые возможные комбинации НУЛЕЙ и ЕДИНИЦ в пределах длины группы, зависящей от n.

Таблица 6.2

Цифровые испытательные последовательности,
стандартизованные МСЭ-Т

Длина последовательности

Последовательные нули

Рекомендации МСЭ-Т

Использование последовательности

211-1

10

О.150
О.152

Измерение ошибок и фазового дрожания на скоростях передачи 64 и 64×N кбит/с

215-1

15

О.150
О.151

Измерение ошибок и фазового дрожания на скоростях передачи 2048 и 8448 кбит/с

223- 1

23

О.150
О.151

Измерение ошибок и фазового дрожания на скоростях передачи 34368 и 139264 Мбит/с

В приборах должны предусматриваться следующие ПСП [5]:

а) 2047-битовая псевдослучайная испытательная последовательность (предназначена для измерения ошибок и фазового дрожания на скоростях передачи 64 кбит/с и 64×N кбит/с [7; 9]).

Эта последовательность может вырабатываться в 11-звенном регистре сдвига, выходы 9-го и 11-го звена которого суммируются по модулю 2 в звене суммирования, а результат подается обратно на вход первого звена.

Число звеньев регистра сдвига                                      11

Длина псевдослучайной последовательности              211-1 = 2047 бит

Самая длинная последовательность нулей                   10 (неинвертированный сигнал).

Примечание. При выполнении измерений на скоростях передачи N×64 кбит/с последовательные 8-битовые блоки испытательной последовательности должны передаваться в последовательных временных промежутках. Начало псевдослучайной последовательности не требуется соотносить со скоростью передачи цикла.

б) 32767-битовая псевдослучайная испытательная последовательность (предназначена для измерения ошибок и фазового дрожания на скоростях передачи 2048 и 8448 кбит/с [6; 8]).

Эта последовательность может вырабатываться в 15-звенном регистре сдвига, выходы 14-го и 15-го звена которого суммируются по модулю 2 в звене суммирования, а результат подается обратно на вход первого звена.

Число звеньев регистра сдвига                                      15

Длина псевдослучайной последовательности              215-1 = 32767 бит

Самая длинная последовательность нулей                   15 (инвертированный сигнал).

в) 8388607-битовая псевдослучайная испытательная последовательность (предназначена для измерения ошибок и фазового дрожания на скоростях передачи 34368 и 139264 кбит/с [6; 8]).

Эта последовательность может вырабатываться в 23-звенном регистре сдвига, выходы 18-го и 23-го звена которого суммируются по модулю 2 в звене суммирования, а результат подается обратно на вход первого звена.

6.4.3.2. Дополнительно для измерения фазового дрожания должны предусматриваться:

а) две свободно программируемые 8-битовые последовательности, которые могут чередоваться с низкой скоростью;

б) свободно программируемая 16-битовая последовательность.

6.4.3.3. Для измерения цифровых трактов, содержащих аппаратуру группообразования, с помощью измерительного сигнала, чтобы они правильно работали в процессе измерения, требуется подавать на вход специфические последовательности бит. Измерительный сигнал должен содержать, по меньшей мере, правильный цикловый синхросигнал. Должна предусматриваться возможность вставления в измерительный сигнал дополнительной служебной информации [2; 3].

Должно обеспечиваться два случая формирования измерительного сигнала:

а) в общем случае измерения должны выполняться через аппаратуру цифрового группообразования и требуется правильно сформированный испытательный сигнал. Этот сигнал должен содержать соответствующее слово циклового синхросигнала, биты стаффинга (выравнивания) и весь требуемый заголовок тракта для обеспечения надлежащей работы оконечной аппаратуры. Таким образом, испытательный сигнал должен быть сформирован так, как он появился бы на выходе правильно работающего цифрового мультиплексора. Такая структура показана на следующем примере.

Один цикл

Группа 1

Группа 2

Группа 3

Группа 4

FAS

TS1, TS2, TS3, TS4

Сj1

TS1, TS2, TS3, TS4

Сj2

TS1, TS2, TS3, TS4

Сj3

TS1, TS2, TS3, TS4

где FAS = цикловый синхросигнал плюс биты аварийной сигнализации;

TSm = чередующиеся биты испытательной последовательности компонентных сигналов от 1 до 4;

Cjn, = биты управления выравниванием.

Примечание. Подробная информация о правилах формирования измерительных сигналов в виде циклов в зависимости от структуры группообразования дана в Приложении 3. Биты испытательной последовательности нумеруются там последовательно. Это не означает, что эти биты должны принадлежать одной и той же последовательности. В зависимости от применения может быть предпочтительным предусмотреть независимые испытательные последовательности в группах, представляющих компонентные сигналы более низкого порядка.

б) во втором случае необходимо проверить работу только входной части тракта (аппаратуры группообразования). Примерами таких испытаний являются измерения допустимого входного фазового дрожания, проверка циклового синхросигнала, индикации аварийного состояния и т.д. Для этого типа измерений не требуется, чтобы испытательный сигнал содержал правильную информацию стаффинга, и не является необходимым формировать входной цифровой сигнал высшего порядка таким образом, чтобы значащие цифровые сигналы появлялись на выходах компонентных трактов. Такой сигнал формируется, как показано ниже.

Цикл 1

Цикл 2

Цикл 3

××××××××××××

Цикл n

FAS

TS от 1 до u

FAS

TS от u+1 до v

FAS

TS от v до w

××××××××××××

FAS

TS от x+1 до y

где FAS = цикловой синхросигнал плюс биты аварийной сигнализации;

TS от 1 до у = биты испытательной последовательности, которые могут принадлежать только одной последовательности.

6.4.3.4. Правила формирования измерительного сигнала в виде циклов цифровых сигналов должны соответствовать [5] (см. также Приложение 3).

6.4.4. Требования к передающей части средств измерений

6.4.4.1. Требования к синхронизации

Передающая часть - генератор измерительного сигнала (далее - ГИС) должна работать:

от собственного тактового генератора на частоте f измеряемого цифрового сигнала с погрешностью не более ±1,5×10-5×f кГц с возможностью сдвига на ±1,5×10-5×f±1×10-4×f;

от внешнего тактового сигнала с погрешностью частоты не более ±50×10-6×f и амплитудой 50 мВ - 1 В;

от синхронизирующего сигнала (такт + октет), выделенного из принятого сигнала (при измерении основного цифрового канала).

Если прибор предусмотрен для измерения основного цифрового канала (ОЦК), в режиме противонаправленного стыка ОЦК в ГИС должны быть предусмотрены два варианта работы:

I - в качестве потребителя (в сторону аппаратуры преобразования 64/2048 кбит/с), синхронизация - от синхронизирующего сигнала противонаправленного стыка (такт + октет);

II - в качестве аппаратуры преобразования (в сторону линии 64 кбит/с), синхронизация - от собственного и от внешнего тактового генератора; подача синхронизирующего сигнала (такт + октет) в линию 64 кбит/с.

6.4.4.2. Для ГИС, предназначенных для измерения показателей ошибок, должна быть предусмотрена возможность введения в измерительный сигнал калиброванных ошибок в пределах коэффициента ошибок от 10-8 до 10-3, а также ошибок в цикловый синхросигнал от 10-6 до 10-2.

Должны вводиться также единичные ошибки по команде оператора, а также (желательно) пакеты ошибок.

6.4.4.3. Для ГИС, предназначенных для измерения допустимого значения и передаточной характеристики фазового дрожания, должна быть обеспечена возможность введения в измерительный сигнал фазового дрожания в соответствии с требованиями МСЭ-Т 0.171 [8] по амплитуде генерируемого фазового дрожания.

Собственное фазовое дрожание в выходном сигнале ГИС должно быть не более 0,01 ЕИ (единичных интервалов).

Источник модуляции может быть внешним или включен в состав прибора.

6.4.5. Требования к измерителям показателей ошибок

6.4.5.1. Измеритель ошибок (далее - ИО) должен работать с внутренним выделителем тактовой частоты из принимаемого сигнала, а также от внешнего тактового сигнала с погрешностью частоты до 100×10-5×f. В режиме противонаправленного стыка ОЦК работа должна осуществляться от синхронизирующего сигнала (такт + октет) для I варианта включения прибора (см. п. 6.4.3.1). Во II варианте должен быть предусмотрен выход синхронизирующего сигнала (такт + октет).

6.4.5.2. ИО, предназначенный для измерения показателей ошибок с прекращением связи, должен выделять ошибки методом посимвольного сравнения в испытательных последовательностях по п.п. 6.4.3.1 и 6.4.3.2 в цифровых сигналах каналов и трактов, а также (если для этого предназначен прибор) в «n» канальных интервалах, выбираемых оператором из канальных интервалов 01 - 31 первичного цифрового потока.

6.4.5.3. ИО, предназначенный для измерения показателей ошибок без прекращения связи или с прекращением связи по испытательному сигналу, сформированному в виде цикла (см. п. 6.4.3.3) должен также определять ошибки в выделенном из цифрового сигнала цикловом синхросигнале и, если он предназначен для измерения ПЦТ, в слове CRC-4 (в соответствии с рекомендацией МСЭ-Т G.704).

6.4.5.4. ИО должен обеспечивать: измерение коэффициента ошибок; счет числа ошибок;

определение за установленный период измерения показателей ошибок в соответствии с Рекомендацией МСЭ-Т М.2100 (см. Приложение 4);

определение за установленный период измерения показателей ошибок в соответствии с Рекомендацией МСЭ-Т G.826 (см. Приложение 4). При анализе ошибок по блокам значения величины блоков для различных трактов должны соответствовать Рекомендациям О.150.

Таблица 6.3

Значения величины блоков для контроля показателей ошибок

Скорость передачи (кбит/с)

Величина блоков (бит)

Длина блоков

Основание

Ссылки

2048

2048

1 мс

CRC-4

Рек. G.704, п. 2.3
Рек. G.826, Прилож. 2

8448

4224

500 мкс

Примечание

34368

4296

125 мкс

Примечание

139264

17408

125 мкс

Примечание

Примечание. Значение величины блока основано на кратности 125 мкс. Действительное значение величины/длины блока может отличаться от номинального значения, данного в таблице, на ±5 %.

Желательно также обеспечение счета числа проскальзываний (октетных и битовых).

Перечисленные показатели ошибок должны вычисляться в пределах времени готовности (см. Приложение 4), а также должны фиксироваться периоды неготовности.

6.4.5.5. Диапазон измерения коэффициента ошибок должен быть в соответствии с Рекомендациями МСЭ-Т О.151 и О.152 [6, 7], по крайней мере, от 10-3 до 10-8 для скоростей передачи 2048 кбит/с и выше и от 10-2 до 10-7 для скорости 64 кбит/с.

6.4.5.6. Период измерения показателей ошибок должен устанавливаться в пределах не менее, чем от 1 мин до 1 месяца. Должен быть предусмотрен также старстопный режим работы.

6.4.5.7. В ИО в соответствии с его назначением (с прекращением или без прекращения связи, тип тракта) должна быть предусмотрена индикация дефектов и аномалий согласно Рекомендации МСЭ-Т М.2100 (см. Приложение 4) и учет их при обработке результатов измерений для получения показателей ошибок за сеанс измерений.

6.4.6. Требования к измерителю фазового дрожания

6.4.6.1. Требования к измерителю фазового дрожания по пределам измерения и точности измерения, характеристикам фильтров, максимальное измеряемое значение размаха фазового дрожания в зависимости от частоты и скорости передачи цифрового сигнала, ширина полосы схемы измерения фазового дрожания и фильтров должны соответствовать Рекомендации МСЭ-Т О. 171 [8].

6.4.6.2. Эталонный хронирующий сигнал для фазового детектора может быть получен с помощью выделителя тактовой частоты из принимаемого сигнала (см. п. 6.4.5.1) или от внутреннего тактового генератора передающей части прибора.

6.4.6.3. Суммарная погрешность измерения при частоте фазового дрожания 1 кГц (за исключением погрешности за счет частотной характеристики) должна быть менее ±5 % от показания ±Х ±Y,

где X - систематическая погрешность, зависящая от вида испытательного сигнала, a Y - погрешность, значение которой равно 0,01 от значения полного размаха в ЕИ (0,002 от среднеквадратического значения) и которая появляется, если используется выделение внутренней тактовой частоты (Значение X см. в Рекомендации О.171).

6.4.6.4. Дополнительная погрешность измерения фазового дрожания от частоты должна соответствовать Рекомендации О.171.

ЛИТЕРАТУРА К РАЗДЕЛУ 6

1. Рекомендации МСЭ-Т G.703. Физические/электрические характеристики иерархических цифровых стыков

2. Рекомендация МСЭ-Т G.704. Синхронные структуры циклов для первичного и вторичного иерархических уровней.

3. Рекомендация МСЭ-Т G.751. Аппаратура цифрового группообразования, работающая на скорости передачи третьего порядка 34368 кбит/с и на скорости передачи четвертого порядка 139264 кбит/с и использующая положительное цифровое выравнивание. Выпуск III. 4, Синяя книга, 1988.

4. Рекомендация МСЭ-Т G.772. Цифровые защищенные точки контроля.

5. Рекомендация МСЭ-Т О.150. Цифровые испытательные последовательности для измерения качественных показателей цифровой аппаратуры передачи.

6. Рекомендация МСЭ-Т О.151. Аппаратура для измерения показателей ошибок в цифровых системах на первичной скорости передачи и выше. Выпуск III. 4, Синяя книга, 1988.

7. Рекомендация МСЭ-Т О.152. Измерительная аппаратура для скоростей передачи 64 кбит/с и N×64 кбит/с. Исправлена в 1992 г.

8. Рекомендация МСЭ-Т О.171. Аппаратура для измерения дрожания и дрейфа фазы. Исправлена в 1995 г.

9. ГОСТ 26886-86. Стыки цифровых каналов передачи и групповых трактов первичной сети ЕАСС. Основные параметры.

10. ГОСТ 27763-88. Структуры циклов цифровых групповых сигналов первичной сети единой автоматизированной сети связи. Требования и нормы.

11. ГОСТ 5237-83. Аппаратура электросвязи. Напряжения питания и методы измерения.

12. ГОСТ 22261-82. Средства измерений электрических и магнитных величин. Общие технические условия.

ПРИЛОЖЕНИЕ 1

Таблица 1.1 П1

Допустимые пределы BIS для ОЦК (64 кбит/сек)

Доля нормы для тракта (%)

ES (4 %) 1 день

ES 7 дней

SES (0,1 %) 1 день

SES 7 дней

RPO

BISO

S1

S2

BISO

RPO

BISO

S1

S2

BISO

0,50

17

9

3

15

60

0

0

0

1

2

1,00

35

17

9

26

121

1

0

0

2

3

1,50

52

26

16

36

181

1

1

0

2

5

2,00

69

35

23

46

242

2

1

0

3

6

2,50

86

43

30

56

302

2

1

0

3

8

3,00

104

52

37

66

363

3

1

0

4

9

3,50

121

60

45

76

423

3

2

0

4

11

4,00

138

69

52

86

484

3

2

0

4

12

4,50

156

78

60

95

544

4

2

0

5

14

5,00

173

86

68

105

605

4

2

0

5

15

5,50

190

95

76

115

665

5

2

0

5

17

6,00

207

104

83

124

726

5

3

0

6

18

6,50

225

112

91

134

786

6

3

0

6

20

7,00

242

121

99

143

847

6

3

0

7

21

7,50

259

130

107

152

907

6

3

0

7

23

8,00

276

138

115

162

968

7

3

0

7

24

8,50

294

147

123

171

1028

7

4

0

8

26

9,00

311

156

131

180

1089

8

4

0

8

27

9,50

328

164

139

190

1149

8

4

0

8

29

10,00

346

173

147

199

1210

9

4

0

8

30

10,50

363

181

155

208

1270

9

5

0

9

32

11,00

380

190

163

218

1331

10

5

0

9

33

11,50

397

199

171

227

1391

10

5

1

9

35

12,00

415

207

179

236

1452

10

5

1

10

36

12,50

432

216

187

245

1512

11

5

1

10

38

13,00

449

225

195

255

1572

11

6

1

10

39

13,50

467

233

203

264

1633

12

6

1

11

41

14,00

484

242

211

273

1693

12

6

1

11

42

14,50

501

251

219

282

1754

13

6

1

11

44

15,00

518

259

227

291

1814

13

6

1

12

45

15,50

536

268

235

301

1875

13

7

2

12

47

16,00

553

276

243

310

1935

14

7

2

12

48

16,50

570

285

251

319

1996

14

7

2

12

50

17,00

588

294

259

328

2056

15

7

2

13

51

17,50

605

302

268

337

2117

15

8

2

13

53

18,00

622

311

276

346

2177

16

8

2

13

54

18,50

639

320

284

355

2238

16

8

2

14

56

19,00

657

328

292

365

2298

16

8

2

14

57

19,50

674

337

300

374

2359

17

8

3

14

59

20,00

691

346

308

383

2419

17

9

3

15

60

20,50

708

354

317

392

2480

18

9

3

15

62

21,00

726

363

325

401

2540

18

9

3

15

64

21,50

743

372

333

410

2601

19

9

3

15

65

22,00

760

380

341

419

2661

19

10

3

16

67

22,50

778

389

349

428

2722

19

10

3

16

68

23,00

795

397

358

437

2782

20

10

4

16

70

23,50

812

406

366

446

2843

20

10

4

17

71

24,00

829

415

374

455

2903

21

10

4

17

73

24,50

847

423

382

465

2964

21

11

4

17

74

25,00

864

432

390

474

3024

22

11

4

17

76

25,50

881

441

399

483

3084

22

11

4

18

77

26,00

899

449

407

492

3145

22

11

5

18

79

26,50

916

458

415

501

3205

23

11

5

18

80

27,00

933

467

423

510

3266

23

12

5

18

82

27,50

950

475

432

519

3326

24

12

5

19

83

28,00

968

484

440

528

3387

24

12

5

19

85

28,50

985

492

448

537

3447

25

12

5

19

86

29,00

1002

501

456

546

3508

25

13

5

20

88

29,50

1020

510

465

555

3568

25

13

6

20

89

30,00

1037

518

473

564

3629

26

13

6

20

91

30,50

1054

527

481

573

3689

26

13

6

20

92

31,00

1071

536

489

582

3750

27

13

6

21

94

31,50

1089

544

498

591

3810

27

14

6

21

95

32,00

1106

553

506

600

3871

28

14

6

21

97

32,50

1123

562

514

609

3931

28

14

7

22

98

33,00

1140

570

522

618

3992

29

14

7

22

100

33,50

1158

579

531

627

4052

29

14

7

22

101

34,00

1175

588

539

636

4113

29

15

7

22

103

34,50

1192

596

547

645

4173

30

15

7

23

104

35,00

1210

605

556

654

4234

30

15

7

23

106

35,50

1227

613

564

663

4294

31

15

8

23

107

36,00

1244

622

572

672

4355

31

16

8

23

109

36,50

1261

631

580

681

4415

32

16

8

24

ПО

37,00

1279

639

589

690

4476

32

16

8

24

112

37,50

1296

648

597

699

4536

32

16

8

24

113

38,00

1313

657

605

708

4596

33

16

8

25

115

38,50

1331

665

614

717

4657

33

17

8

25

116

39,00

1348

674

622

726

4717

34

17

9

25

118

39,50

1365

683

630

735

4778

34

17

9

25

119

40,00

1382

691

639

744

4838

35

17

9

26

121

Таблица 1.2 П1

Доля нормы для тракта (%)

ES (4 %) 2 часа

SES (0,1 %) 2часа

RPO

BISO

S1

S2

RPO

BISO

S1

S2

0,50

1

1

0

2

0

0

0

0

1,00

3

1

0

4

0

0

0

0

1,50

4

2

0

4

0

0

0

1

2,00

6

3

0

6

0

0

0

1

2,50

7

4

0

7

0

0

0

1

3,00

9

4

0

8

0

0

0

1

3,50

10

5

1

10

0

0

0

1

4,00

12

6

1

11

0

0

0

1

4,50

13

6

1

12

0

0

0

1

5,00

14

7

2

13

0

0

0

1

5,50

16

8

2

14

0

0

0

1

6,00

17

9

3

15

0

0

0

1

6,50

19

9

3

15

0

0

0

1

7,00

20

10

4

16

1

0

0

1

7,50

22

11

4

17

1

0

0

1

8,00

23

12

5

18

1

0

0

1

8,50

24

12

5

19

1

0

0

1

9,00

26

13

6

20

1

0

0

1

9,50

27

14

6

21

1

0

0

2

10,00

29

14

7

22

1

0

0

2

10,50

30

15

7

23

1

0

0

2

11,00

32

16

8

24

1

0

0

2

11,50

33

17

8

25

1

0

0

2

12,00

35

17

9

26

1

0

0

2

12,50

36

18

10

26

1

0

0

2

13,00

37

19

10

27

1

0

0

2

13,50

39

19

11

28

1

0

0

2

14,00

40

20

11

29

1

1

0

2

14,50

42

21

12

30

1

1

0

2

15,00

43

22

12

31

1

1

0

2

15,50

45

22

13

32

1

1

0

2

16,00

46

23

13

33

1

1

0

2

16,50

48

24

14

34

1

1

0

2

17,00

49

24

15

34

1

1

0

2

17,50

50

25

15

35

1

1

0

2

18,00

52

26

16

36

1

1

0

2

18,50

53

27

16

37

1

1

0

2

19,00

55

27

17

38

1

1

0

2

19,50

56

28

17

39

1

1

0

2

20,00

58

29

18

40

1

1

0

2

20,50

59

30

19

40

1

1

0

2

21,00

60

30

19

41

2

1

0

2

21,50

62

31

20

42

2

1

0

3

22,00

63

32

20

43

2

1

0

3

22,50

65

32

21

44

2

1

0

3

23,00

66

33

22

45

2

1

0

3

23,50

68

34

22

45

2

1

0

3

24,00

69

35

23

46

2

1

0

3

24,50

71

35

23

47

2

1

0

3

25,00

72

36

24

48

2

1

0

3

25,50

73

37

25

49

2

1

0

3

26,00

75

37

25

50

2

1

0

3

26,50

76

38

26

51

2

1

0

3

27,00

78

39

26

51

2

1

0

3

27,50

79

40

27

52

2

1

0

3

28,00

81

40

28

53

2

1

0

3

28,50

82

41

28

54

2

1

0

3

29,00

84

42

29

55

2

1

0

3

29,50

85

42

29

56

2

1

0

3

30,00

86

43

30

56

2

1

0

3

30,50

88

44

31

57

2

1

0

3

31,00

89

45

31

58

2

1

0

3

31,50

91

45

32

59

2

1

0

3

32,00

92

46

33

60

2

1

0

3

32,50

94

47

33

60

2

1

0

3

33,00

95

48

34

61

2

1

0

3

33,50

96

48

34

62

2

1

0

3

34,00

98

49

35

63

2

1

0

3

34,50

99

50

36

64

2

1

0

3

35,00

101

50

36

65

3

1

0

3

35,50

102

51

37

65

3

1

0

4

36,00

104

S2

37

66

3

1

0

4

36,50

105

53

38

67

3

1

0

4

37,00

107

53

39

68

3

1

0

4

37,50

108

54

39

69

3

1

0

4

38,00

109

55

40

70

3

1

0

4

38,50

111

55

41

70

3

1

0

4

39,00

112

56

41

71

3

1

0

4

39,50

114

57

42

72

3

1

0

4

40,00

115

58

42

73

3

1

0

4

Таблица 2.1 П1

Допустимые пределы BIS для первичного цифрового
сетевого тракта (2048 кбит/с)

Доля нормы для тракта (%)

ES (2 %) 1 день

ES 7 дней

SES (0,1 %) 1 день

SES 7 дней

RPO

BISO

S1

S2

BISO

RPO

BISO

S1

S2

BISO

0,50

9

4

0

8

30

0

0

0

1

2

1,00

17

9

3

15

60

1

0

0

2

3

1,50

26

13

6

20

91

1

1

0

2

5

2,00

35

17

9

26

121

2

1

0

3

6

2,50

43

22

12

31

151

2

1

0

3

8

3,00

52

26

16

36

181

3

1

0

4

9

3,50

60

30

19

41

212

3

2

0

4

11

4,00

69

35

23

46

242

3

2

0

4

12

4,50

78

39

26

51

272

4

2

0

5

14

5,00

86

43

30

56

302

4

2

0

5

15

5,50

95

48

34

61

333

5

2

0

5

17

6,00

104

52

37

66

363

5

3

0

6

18

6,50

112

56

41

71

393

6

3

0

6

20

7,00

121

60

45

76

423

6

3

0

7

21

7,50

130

65

49

81

454

6

3

0

7

23

8,00

138

69

52

86

484

7

3

0

7

24

8,50

147

73

56

91

643

7

4

0

8

26

9,00

156

78

60

95

544

8

4

0

8

27

9,50

164

82

64

100

575

8

4

0

8

29

10,00

173

86

68

105

605

9

4

0

8

30

10,50

181

91

72

110

635

9

5

0

9

32

11,00

190

95

76

115

665

10

5

0

9

33

11,50

199

99

79

119

696

10

5

1

9

35

12,00

207

104

83

124

726

10

5

1

10

36

12,50

216

108

87

129

756

11

5

1

10

38

13,00

225

112

91

134

786

11

6

1

10

39

13,50

233

117

95

138

816

12

6

1

11

41

14,00

242

121

99

143

847

12

6

1

11

42

14,50

251

125

103

148

877

13

6

1

11

44

15,00

259

130

107

152

907

13

6

1

12

45

15,50

268

134

111

157

937

13

7

2

12

47

16,00

276

138

115

162

968

14

7

2

12

48

16,50

285

143

119

166

998

14

7

2

12

50

17,00

294

147

123

171

1028

15

7

2

13

51

17,50

302

151

127

176

1058

15

8

2

13

53

18,00

311

156

131

180

1089

16

8

2

13

54

18,50

320

160

135

185

1119

16

8

2

14

56

19,00

328

164

139

190

1149

16

8

2

14

57

19,50

337

168

143

194

1179

17

8

3

14

59

20,00

346

173

147

199

1210

17

9

3

15

60

20,50

354

177

151

204

1240

18

9

3

15

62

21,00

363

181

155

208

1270

18

9

3

15

64

21,50

372

186

159

213

1300

19

9

3

15

65

22,00

380

190

163

218

1331

19

10

3

16

67

22,50

389

194

167

222

1361

19

10

3

16

68

23,00

397

199

171

227

1391

20

10

4

16

70

23,50

406

203

175

232

1421

20

10

4

17

71

24,00

415

207

179

236

1452

21

10

4

17

73

24,50

423

212

183

241

1482

21

11

4

17

74

25,00

432

216

187

245

1512

22

11

4

17

76

25,50

441

220

191

250

1542

22

11

4

18

77

26,00

449

225

195

255

1572

22

11

5

18

79

26,50

458

229

199

259

1603

23

11

5

18

80

27,00

467

233

203

264

1633

23

12

5

18

82

27,50

475

238

207

268

1663

24

12

5

19

83

28,00

484

242

211

273

1693

24

12

5

19

85

28,50

492

246

215

278

1724

25

12

5

19

86

29,00

501

251

219

282

1754

25

13

5

20

88

29,50

510

255

223

287

1784

25

13

6

20

89

30,00

518

259

227

291

1814

26

13

6

20

91

30,50

527

264

231

296

1845

26

13

6

20

92

31,00

536

268

235

301

1875

27

13

6

21

94

31,50

544

272

239

305

1905

27

14

6

21

95

32,00

553

276

243

310

1935

28

14

б

21

97

32,50

562

281

247

314

1966

28

14

7

22

98

33,00

570

285

251

319

1996

29

14

7

22

100

33,50

579

289

255

323

2076

29

14

7

22

101

34,00

588

294

259

328

2056

29

15

7

22

103

34,50

596

298

264

333

2087

30

15

7

23

104

35,00

605

302

268

337

2117

30

15

7

23

106

35,50

613

307

272

342

2147

31

15

8

23

107

36,00

622

311

276

346

2177

31

16

8

23

109

36,50

631

315

280

351

2208

32

16

8

24

110

37,00

639

320

284

355

2238

32

16

8

24

112

37,50

648

324

288

360

2268

32

16

8

24

113

38,00

657

328

292

365

2298

33

16

8

25

115

38,50

665

333

296

369

2328

33

17

8

25

116

39,00

674

337

300

374

2359

34

17

9

25

118

39,50

683

341

304

378

2389

34

17

9

25

119

40,00

1691

346

308

383

2419

35

17

9

26

121

Таблица 2.2 П1

Доля нормы для тракта (%)

ES (2 %) 2 часа

SES (0,1 %) 2 часа

RPO

BISO

S1

S2

RPO

BISO

S1

S2

0,50

1

0

0

2

0

0

0

0

1,00

1

1

0

2

0

0

0

0

1,50

2

1

0

3

0

0

0

1

2,00

3

1

0

4

0

0

0

1

2,50

4

2

0

4

0

0

0

1

3,00

4

2

0

5

0

0

0

1

3,50

5

3

0

6

0

0

0

1

4,00

6

3

0

б

0

0

0

1

4,50

6

3

0

7

0

0

0

1

5,00

7

4

0

7

0

0

0

1

5,50

8

4

0

8

0

0

0

1

6,00

9

4

0

8

0

0

0

1

6,50

9

5

0

9

0

0

0

1

7,00

10

5

1

10

1

0

0

1

7,50

11

5

1

10

1

0

0

1

8,00

12

6

1

11

1

0

0

1

8,50

12

6

1

11

1

0

0

1

9,00

13

6

1

12

1

0

0

1

9,50

14

7

2

12

1

0

0

2

10,00

14

7

2

13

1

0

0

2

10,50

15

8

2

13

1

0

0

2

11,00

16

8

2

14

1

0

0

2

11,50

17

8

3

14

1

0

0

2

12,00

17

9

3

15

1

0

0

2

12,50

18

9

3

15

1

0

0

2

13,00

19

9

3

15

1

0

0

2

13,50

19

10

3

16

1

0

0

2

14,00

20

10

4

16

1

1

0

2

14,50

21

10

4

17

1

1

0

2

15,00

22

11

4

17

1

1

0

2

15,50

22

11

4

18

1

1

0

2

16,00

23

12

5

18

1

1

0

2

16,50

24

12

5

19

1

1

0

2

17,00

24

12

5

19

1

1

0

2

17,50

25

13

6

20

1

1

0

2

18,00

26

13

6

20

1

1

0

2

18,50

27

13

6

21

1

1

0

2

19,00

27

14

6

21

1

1

0

2

19,50

28

14

7

22

1

1

0

2

20,00

29

14

7

22

1

1

0

2

20,50

30

15

7

22

1

1

0

2

21,00

30

15

7

23

2

1

0

2

21,50

31

15

8

23

2

1

0

3

22,00

32

16

8

24

2

1

0

3

22,50

32

16

8

24

2

1

0

3

23,00

33

17

8

25

2

1

0

3

23,50

34

17

9

25

2

1

0

3

24,00

35

17

9

26

2

1

0

3

24,50

35

18

9

26

2

1

0

3

25,00

36

18

10

26

2

1

0

3

25,50

37

18

10

27

2

1

0

3

26,00

37

19

10

27

2

1

0

3

26,50

38

19

10

28

2

1

0

3

27,00

39

19

11

28

2

1

0

3

27,50

40

20

11

29

2

1

0

3

28,00

40

20

11

29

2

1

0

3

28,50

41

21

11

30

2

1

0

3

29,00

42

21

12

30

2

1

0

3

29,50

42

21

12

30

2

1

0

3

30,00

43

22

12

31

2

1

0

3

30,50

44

22

13

31

2

1

0

3

31,00

45

22

13

32

2

1

0

3

31,50

45

23

13

32

2

1

0

3

32,00

46

23

13

33

2

1

0

3

32,50

47

23

14

33

2

1

0

3

33,00

48

24

14

34

2

1

0

3

33,50

48

24

15

34

2

1

0

3

34,00

50

25

15

35

2

1

0

3

34,50

50

25

15

35

2

1

0

3

35,00

50

25

15

35

3

1

0

3

35,50

51

26

15

36

3

1

0

4

36,00

52

26

16

36

3

1

0

4

36,50

53

26

16

37

3

1

0

4

37,00

53

27

16

37

3

1

0

4

37,50

54

27

17

37

3

1

0

4

38,00

55

27

17

38

3

1

0

4

38,50

55

28

17

38

3

1

0

4

39,00

56

28

17

39

3

1

0

4

39,50

57

28

18

39

3

1

0

4

40.00

58

29

18

40

3

1

0

4

Таблица 3.1 П1

Допустимые пределы BIS для вторичного цифрового
сетевого тракта (8448 кбит/с)

Доля нормы для тракта (%)

ES (2,5 %) 1 день

ES 7 дней

SES (0,1 %) 1 день

SES 7 дней

RPO

BISO

S1

S2

BISO

RPO

BISO

SI

S2

BISO

0,50

11

5

1

10

38

0

0

0

1

2

1,00

22

11

4

17

76

1

0

0

2

3

1,50

32

16

8

24

113

1

1

0

2

5

2,00

43

22

12

31

151

2

1

0

3

6

2,50

54

27

17

37

189

2

1

0

3

8

3,00

65

32

21

44

227

3

1

0

4

9

3,50

76

38

26

50

265

3

2

0

4

11

4,00

86

43

30

56

302

3

2

0

4

12

4,50

97

49

35

63

340

4

2

0

5

14

5,00

108

54

39

69

378

4

2

0

5

15

5,50

119

59

44

75

416

5

2

0

5

17

6,00

130

65

49

81

454

5

3

0

6

18

6,50

140

70

53

87

491

6

3

0

6

20

7,00

151

76

58

93

529

6

3

0

7

21

7,50

162

81

63

99

567

6

3

0

7

23

8,00

173

86

68

105

605

7

3

0

7

24

8,50

184

92

73

111

614

7

4

0

8

26

9,00

194

97

77

117

680

8

4

0

8

27

9,50

205

103

82

123

718

8

4

0

8

29

10,00

216

108

87

129

756

9

4

0

8

30

10,50

227

113

92

136

794

9

5

0

9

32

11,00

238

119

97

141

832

10

5

0

9

33

11,50

248

124

102

146

869

10

5

1

9

35

12,00

259

130

107

152

907

10

5

1

10

36

12,50

270

135

112

158

945

11

5

1

10

38

13,00

281

140

117

164

983

11

6

1

10

39

13,50

292

146

122

170

1021

12

6

1

11

41

14,00

302

151

127

176

1058

12

6

1

11

42

14,50

313

157

132

182

1096

13

6

1

11

44

15,00

324

162

137

187

1134

13

6

1

12

45

15,50

335

167

142

193

1172

13

7

2

12

47

16,00

346

173

147

199

1210

14

7

2

12

48

16,50

356

178

152

205

1247

14

7

2

12

50

17,00

367

184

157

211

1285

15

7

2

13

51

17,50

378

189

162

216

1323

15

8

2

13

53

18,00

389

194

167

222

1361

16

8

2

13

54

18,50

400

200

172

228

1399

16

8

2

14

56

19,00

410

205

177

234

1436

16

8

2

14

57

19,50

421

211

182

240

1474

17

8

3

14

59

20,00

432

216

187

245

1512

17

9

3

15

60

20,50

443

221

192

251

1550

18

9

3

15

62

21,00

454

227

197

257

1588

18

9

3

15

64

21,50

464

232

202

263

1625

19

9

3

15

65

22,00

475

238

207

268

1663

19

10

3

16

67

22,50

486

243

212

274

1701

19

10

3

16

68

23,00

497

248

217

280

1739

20

10

4

16

70

23,50

508

254

222

286

1777

20

10

4

17

71

24,00

518

259

227

291

1814

21

10

4

17

73

24,50

529

265

232

297

1852

21

11

4

17

74

25,00

540

270

237

303

1890

22

11

4

17

76

25,50

551

275

242

309

1928

22

11

4

18

77

26,00

562

281

247

314

1966

22

11

5

18

79

26,50

572

286

252

320

2003

23

11

5

18

80

27,00

583

292

257

325

2041

23

12

5

18

82

27,50

594

297

263

331

2079

24

12

5

19

83

28,00

605

302

268

337

2117

24

12

5

19

85

28,50

616

308

273

343

2155

25

12

5

19

86

29,00

626

313

278

349

2192

25

13

5

20

88

29,50

637

319

283

354

2230

25

13

6

20

89

30,00

648

324

288

360

2268

26

13

6

20

91

30,50

659

329

293

366

2306

26

13

6

20

92

31,00

670

335

298

371

2344

27

13

6

21

94

31,50

680

340

303

377

2381

27

14

6

21

95

32,00

691

346

308

383

2419

28

14

6

21

97

32,50

702

351

314

388

2457

28

14

7

22

98

33,00

713

356

319

394

2495

29

14

7

22

100

33,50

724

362

324

400

2533

29

14

7

22

101

34,00

734

367

329

406

2570

29

15

7

22

103

34,50

745

373

334

411

2608

30

15

7

23

104

35,00

756

378

339

417

2646

30

15

7

23

106

35,50

767

383

344

423

2684

31

15

8

23

107

36,00

778

389

349

423

2684

31

16

8

23

109

36,50

788

394

354

434

2759

32

16

8

24

110

37,00

799

400

360

440

2797

32

16

8

24

112

37,50

810

405

365

445

2835

32

16

8

24

113

38,00

821

410

370

451

2873

33

16

8

25

115

38,50

832

416

375

457

2911

33

17

8

25

116

39,00

842

421

380

462

2948

34

17

9

25

118

39,50

853

427

385

468

2986

34

17

9

25

119

40,00

864

432

390

474

3024

35

17

9

26

121

Таблица 3.2 П1

Доля нормы для тракта (%)

ES (2,5 %) 2 часа

SES (0,1 %) 2 часа

RPO

BISO

S1

S2

RPO

BISO

S1

S2

0,50

1

0

0

2

0

0

0

0

1,00

2

1

0

3

0

0

0

0

1,50

3

1

0

4

0

0

0

1

2,00

4

2

0

4

0

0

0

1

2,50

5

2

0

5

0

0

0

1

3,00

5

3

0

б

0

0

0

1

3,50

6

3

0

7

0

0

0

1

4,00

7

4

0

7

0

0

0

1

4,50

S

4

0

8

0

0

0

1

5,00

9

5

0

9

0

0

0

1

5,50

10

5

1

9

0

0

0

1

6,00

11

5

1

10

0

0

0

1

6,50

12

б

1

11

0

0

0

1

7,00

13

б

1

11

1

0

0

1

7,50

14

7

2

12

1

0

0

1

8,00

14

7

2

13

1

0

0

1

8,50

15

8

2

13

1

0

0

1

9,00

16

8

2

14

1

0

0

1

9,50

17

9

3

14

1

0

0

2

10,00

18

9

3

15

1

0

0

2

10,50

19

9

3

16

1

0

0

2

11,00

20

10

4

16

1

0

0

2

11,50

21

10

4

17

1

0

0

2

12,00

22

11

4

17

1

0

0

2

12,50

23

11

5

18

1

0

0

2

13,00

23

12

5

19

1

0

0

2

13,50

24

12

5

19

1

0

0

2

14,00

25

13

6

20

1

1

0

2

14,50

26

13

6

20

1

1

0

2

15,00

27

14

6

21

1

1

0

2

15,50

28

14

6

21

1

1

0

2

16,00

29

14

7

22

1

1

0

2

16,50

30

15

7

23

1

1

0

2

17,00

31

15

7

23

1

1

0

2

17,50

32

16

8

24

1

1

0

2

18,00

32

16

8

24

1

1

0

2

18,50

33

17

8

25

1

1

0

2

19,00

34

17

9

25

1

1

0

2

19,50

35

18

9

26

1

1

0

2

20,00

36

18

10

26

1

1

0

2

20,50

37

18

10

27

1

1

0

2

21,00

38

19

10

28

2

1

0

2

21,50

39

19

11

28

2

1

0

3

22,00

40

20

11

29

2

1

0

3

22,50

41

20

11

29

2

1

0

3

23,00

41

21

12

30

2

1

0

3

23,50

42

21

12

30

2

1

0

3

24,00

43

22

12

31

2

1

0

3

24,50

44

22

13

31

2

1

0

3

25,00

45

23

13

32

2

1

0

3

25,50

46

23

13

33

2

1

0

3

26,00

47

23

14

33

2

1

0

3

26,50

48

24

14

34

2

1

0

3

27,00

49

24

14

34

2

1

0

3

27,50

50

25

15

35

2

1

0

3

28,00

50

25

15

35

2

1

0

3

28,50

51

26

16

36

2

1

0

3

29,00

52

26

16

36

2

1

0

3

29,50

53

27

16

37

2

1

0

3

30,00

54

27

17

37

2

1

0

3

30,50

55

27

17

38

2

1

0

3

31,00

56

28

17

38

2

1

0

3

31,50

57

28

18

39

2

1

0

3

32,00

58

29

18

40

2

1

0

3

32,50

59

29

18

40

2

1

0

3

33,00

59

30

19

41

2

1

0

3

33,50

60

30

19

41

2

1

0

3

34,00

61

31

20

42

2

1

0

3

34,50

62

31

20

42

2

1

0

3

35,00

63

32

20

43

3

1

0

3

35,50

64

32

21

43

3

1

0

4

36,00

65

32

21

44

3

1

0

4

36,50

66

33

21

44

3

1

0

4

37,00

67

33

22

45

3

1

0

4

37,50

68

34

22

45

3

1

0

4

38,00

68

34

23

46

3

1

0

4

38,50

69

35

23

46

3

1

0

4

39,00

70

35

23

47

3

1

0

4

39,50

71

36

24

47

3

1

0

4

40,00

72

36

24

48

3

1

0

4

Таблица 4.1 П1

Допустимые пределы BIS для третичного цифрового
сетевого тракта (34368 кбит/с)

Доля нормы для тракта (%)

ES (3,75 %) 1 день

ES 7 дней

SES (0,1 %) 1 день

SES 7 дней

RPO

BISO

S1

S2

BISO

RPO

BISO

S1

S2

BISO

0,50

16

8

0

14

57

0

0

0

1

2

1,00

32

16

0

24

113

1

0

0

2

3

1,50

49

24

0

34

170

1

1

0

2

5

2,00

65

32

0

44

227

2

1

0

3

6

2,50

81

41

28

53

284

2

1

0

3

8

3,00

97

49

35

63

340

3

1

0

4

9

3,50

113

57

42

72

397

3

2

0

4

11

4,00

130

65

49

81

454

3

2

0

4

12

4,50

146

73

56

90

510

4

2

0

5

14

5,00

162

81

63

99

567

4

2

0

5

15

5,50

178

89

70

108

624

5

2

0

5

17

6,00

194

97

77

117

680

5

3

0

6

18

6,50

211

105

85

126

737

6

3

0

6

20

7,00

227

113

92

135

794

6

3

0

7

21

7,50

243

122

99

144

851

6

3

0

7

23

8,00

259

130

107

152

907

7

3

0

7

24

8,50

275

138

114

161

964

7

4

0

8

26

9,00

292

146

122

170

1021

8

4

0

8

27

9,50

308

154

129

179

1077

8

4

0

8

29

10,00

324

162

137

187

1134

9

4

0

8

30

10,50

340

170

144

196

1191

9

5

0

9

32

11,00

356

178

152

205

1247

10

5

0

9

33

11,50

373

186

159

214

1304

10

5

1

9

35

12,00

389

194

167

222

1361

10

5

1

10

36

12,50

405

203

174

231

1418

11

5

1

10

38

13,00

421

211

182

240

1474

11

6

1

10

39

13,50

437

219

189

248

1531

12

6

1

11

41

14,00

454

227

197

257

1588

12

6

1

11

42

14,50

470

235

204

266

1644

13

6

1

11

44

15,00

486

243

212

274

1701

13

6

1

12

45

15,50

502

251

219

283

1758

13

7

2

12

47

16,00

518

259

227

291

1814

14

7

2

12

48

16,50

535

267

235

300

1871

14

7

2

12

50

17,00

551

275

242

309

1928

15

7

2

13

51

17,50

567

284

250

317

1985

15

8

2

13

53

18,00

583

292

257

326

2041

16

8

2

13

54

18,50

599

300

265

334

2098

16

8

2

14

56

19,00

616

308

273

343

2155

16

8

2

14

57

19,50

632

316

280

351

2211

17

8

3

14

59

20,00

648

324

288

360

2268

17

9

3

15

60

20,50

664

332

296

369

2325

18

9

3

15

62

21,00

680

340

303

377

2381

18

9

3

15

64

21,50

697

348

311

386

2438

19

9

3

15

65

22,00

713

356

319

394

2495

19

10

3

16

67

22,50

729

365

326

403

2552

19

10

3

16

68

23,00

745

373

334

411

2608

20

10

4

16

70

23,50

761

381

342

420

2665

20

10

4

17

71

24,00

778

389

349

428

2722

21

10

4

17

73

24,50

794

397

357

437

2778

21

11

4

17

74

25,00

810

405

365

445

2835

22

11

4

17

76

25,50

826

413

372

454

2892

22

11

4

18

77

26,00

842

421

380

462

2948

22

11

5

18

79

26,50

859

429

388

471

3005

23

11

5

18

80

27,00

875

437

396

479

3062

23

12

5

18

82

27,50

891

446

403

488

3119

24

12

5

19

83

28,00

907

454

411

496

3175

24

12

5

19

85

28,50

923

462

419

505

3232

25

12

5

19

86

29,00

940

470

426

513

3289

25

13

5

20

88

29,50

956

478

434

522

3345

25

13

6

20

89

30,00

972

486

442

530

3402

26

13

6

20

91

30,50

988

494

450

539

3459

26

13

6

20

92

31,00

1004

502

457

547

3515

27

13

6

21

94

31,50

1021

510

465

555

3572

27

14

6

21

95

32,00

1037

518

473

564

3629

28

14

6

21

97

32,50

1053

527

481

572

3686

28

14

7

22

98

33,00

1069

535

488

581

3742

29

14

7

22

100

33,50

1085

543

496

589

3799

29

14

7

22

101

34,00

1102

551

504

598

3856

29

15

7

22

103

34,50

1118

559

512

606

3912

30

15

7

23

104

35,00

1134

567

519

615

3969

30

15

7

23

106

35,50

1150

575

527

623

4026

31

15

8

23

107

36,00

1166

583

535

631

4082

31

16

8

23

109

36,50

1183

591

543

640

4139

32

16

8

24

110

37,00

1199

599

550

648

4196

32

16

8

24

112

37,50

1215

608

558

657

4253

32

16

8

24

113

38,00

1231

616

566

665

4309

33

16

8

25

115

38,50

1247

624

574

674

4366

33

17

8

25

116

39,00

1264

632

582

682

4423

34

17

9

25

118

39,50

1280

640

589

690

4479

34

17

9

25

119

40,00

1296

648

597

699

4536

35

17

9

26

121

Таблица 4.2 П1

Доля нормы для тракта (%)

ES (3,75 %) 2 часа

SES (0,1 %) 2 часа

RPO

BISO

S1

S2

RPO

BISO

S1

S2

0,50

1

1

0

2

0

0

0

0

1,00

3

1

0

4

0

0

0

0

1,50

4

2

0

5

0

0

0

1

2,00

5

3

0

6

0

0

0

1

2,50

7

3

0

7

0

0

0

1

3,00

8

4

0

8

0

0

0

1

3,50

9

5

0

9

0

0

0

1

4,00

11

5

1

10

0

0

0

1

4,50

12

6

1

11

0

0

0

1

5,00

14

7

2

12

0

0

0

1

5,50

15

7

2

13

0

0

0

1

6,00

16

8

2

14

0

0

0

1

6,50

18

9

3

15

0

0

0

1

7,00

19

9

3

15

1

0

0

1

7,50

20

10

4

16

1

0

0

1

8,00

22

И

4

17

1

0

0

1

8,50

23

11

5

18

1

0

0

1

9,00

24

12

5

19

1

0

0

1

9,50

26

13

6

20

1

0

0

2

10,00

27

14

6

21

1

0

0

2

10,50

28

14

7

22

1

0

0

2

11,00

30

15

7

23

1

0

0

2

11,50

31

16

8

23

1

0

0

2

12,00

32

16

8

24

1

0

0

2

12,50

34

17

9

25

1

0

0

2

13,00

35

18

9

26

1

0

0

2

13,50

36

18

10

27

1

0

0

2

14,00

38

•19

10

28

1

1

0

2

14,50

39

20

11

28

1

1

0

2

15,00

41

20

11

29

1

1

0

2

15,50

42

21

12

30

1

1

0

2

16,00

43

22

12

31

1

1

0

2

16,50

45

22

13

32

1

1

0

2

17,00

46

23

13

33

1

1

0

2

17,50

47

24

14

33

1

1

0

2

18,00

49

24

14

34

1

1

0

2

18,50

50

25

15

35

1

1

0

2

19,00

51

26

16

36

1

1

0

2

19,50

53

26

16

37

1

1

0

2

20,00

54

27

17

37

1

1

0

2

20,50

55

28

17

38

1

1

0

2

21,00

57

28

18

39

2

1

0

2

21,50

58

29

18

40

2

1

0

3

22,00

59

30

19

41

2

1

0

3

22,50

61

30

19

41

2

1

0

3

23,00

62

31

20

42

2

1

0

3

23,50

63

32

20

43

2

1

0

3

24,00

65

32

21

44

2

1

0

3

24,50

66

33

22

45

2

1

0

3

25,00

68

34

22

45

2

1

0

3

25,50

69

34

23

46

2

1

0

3

26,00

70

35

23

47

2

1

0

3

26,50

72

36

24

48

2

1

0

3

27,00

73

36

24

49

2

1

0

3

27,50

74

37

25

49

2

1

0

3

28,00

76

38

26

50

2

1

0

3

28,50

77

38

26

51

2

1

0

3

29,00

78

39

27

52

2

1

0

3

29,50

80

40

27

52

2

1

0

3

30,00

81

41

28

53

2

1

0

3

30,50

82

41

28

54

2

1

0

3

31,00

84

42

29

55

2

1

0

3

31,50

85

43

29

56

2

1

0

3

32,00

86

43

30

56

2

1

0

3

32,50

88

44

31

57

2

1

0

3

33,00

89

45

31

58

2

1

0

3

33,50

90

45

32

59

2

1

0

3

34,00

92

46

32

59

2

1

0

3

34,50

93

47

33

60

2

1

0

3

35,00

95

47

34

61

3

1

0

3

35,50

96

48

34

62

3

1

0

4

36,00

97

49

35

63

3

1

0

4

36,50

99

49

35

63

3

1

0

4

37,00

100

50

36

64

3

1

0

4

37,50

101

51

36

65

3

1

0

4

38,00

103

51

37

66

3

1

0

4

38,50

104

52

38

66

3

1

0

4

39,00

105

53

38

67

3

1

0

4

39,50

107

53

39

68

3

1

0

4

40,00

108

54

39

69

3

1

0

4

Таблица 5.1 П1

Допустимые пределы BIS для четверичного цифрового
сетевого тракта (139264 кбит/с)

Доля нормы для тракта (%)

ES (8 %) 1 день

ES 7 дней

SES (0,1 %) 1 день

SES 7 дней

RPO

BISO

S1

S2

BISO

RPO

BISO

S1

S2

BISO

0,50

35

17

9

26

121

0

0

0

1

2

1,00

69

35

23

46

242

1

0

0

2

3

1,50

104

52

37

66

363

1

1

0

2

5

2,00

138

69

52

86

484

2

1

0

3

6

2,50

173

86

68

105

605

2

1

0

3

8

3,00

207

104

83

124

726

3

1

0

4

9

3,50

242

121

99

143

847

3

2

0

4

11

4,00

276

138

115

162

968

3

2

0

4

12

4,50

311

156

131

180

1089

4

2

0

5

14

5,00

346

173

147

199

1210

4

2

0

5

15

5,50

380

190

163

218

1331

5

2

0

5

17

6,00

415

207

179

236

1452

5

3

0

6

18

6,50

449

225

195

255

1572

6

3

0

6

20

7,00

484

242

211

273

1693

6

3

0

7

21

7,50

518

259

227

291

1814

6

3

0

7

23

8,00

553

276

243

310

1935

7

3

0

7

24

8,50

588

294

259

328

2056

7

4

0

8

26

9,00

622

311

276

346

2177

8

4

0

8

27

9,50

657

328

292

365

2298

8

4

0

8

29

10,00

691

346

308

383

2419

9

4

0

8

30

10,50

726

363

325

401

2540

9

5

0

9

32

11,00

760

380

341

419

2661

10

5

0

9

33

11,50

795

397

358

437

2782

10

5

1

9

35

12,00

829

415

374

455

2903

10

5

1

10

36

12,50

864

432

390

474

3024

11

5

1

10

38

13,00

899

449

407

492

3145

11

6

1

10

39

13,50

933

467

423

510

3266

12

6

1

11

41

14,00

968

484

440

528

3387

12

6

1

11

42

14,50

1002

501

456

546

3508

13

6

1

11

44

15,00

1037

518

473

564

3629

13

6

1

12

45

15,50

1071

536

489

582

3750

13

7

2

12

47

16,00

1106

553

506

600

3871

14

7

2

12

48

16,50

1140

570

522

618

3992

14

7

2

12

50

17,00

1175

588

539

636

4113

15

7

2

13

51

17,50

1210

605

556

654

4234

15

8

2

13

53

18,00

1244

622

572

672

4355

16

8

2

13

54

18,50

1279

639

589

690

4476

16

8

2

14

56

19,00

1313

657

605

708

4596

16

8

2

14

57

19,50

1348

674

622

726

4717

17

8

3

14

59

20,00

1382

691

639

744

4838

17

9

3

15

60

20,50

1417

708

655

762

4959

18

9

3

15

62

21,00

1452

726

672

780

5080

18

9

3

15

64

21,50

1486

743

689

798

5201

19

9

3

15

65

22,00

1521

760

705

815

5322

19

10

3

16

67

22,50

1555

778

722

833

5443

19

10

3

16

68

23,00

1590

795

738

851

5564

20

10

4

16

70

23,50

1624

812

755

869

5685

20

10

4

17

71

24,00

1659

829

772

887 .

5806

21

10

4

17

73

24,50

1693

847

789

905

5927

21

11

4

17

74

25,00

1728

864

805

923

6048

22

11

4

17

76

25,50

1763

881

822

941

6169

22

11

4

18

77

26,00

1797

899

839

959

6290

22

11

5

18

79

26,50

1832

916

855

976

6411

23

11

5

18

80

27,00

1866

933

872

994

6532

23

12

5

18

82

27,50

1901

950

889

1012

6653

24

12

5

19

83

28,00

1935

968

905

1030

6774

24

12

5

19

85

28,50

1970

985

922

1048

6895

25

12

5

19

86

29,00

2004

1002

939

1066

7016

25

13

5

20

88

29,50

2039

1020

956

1083

7137

25

13

6

20

89

30,00

2074

1037

972

1101

7258

26

13

6

20

91

30,50

2108

1054

989

1119

7379

26

13

6

20

92

31,00

2143

1071

1006

1137

7500

27

13

6

21

94

31,50

2177

1089

1023

1155

7620

27

14

6

21

95

32,00

2212

1106

1039

1172

7741

28

14

6

21

97

32,50

2246

1123

1056

1190

7862

28

14

7

22

98

33,00

2281

1140

1073

1208

7983

29

14

7

22

100

33,50

2316

1158

1090

1226

8104

29

14

7

22

101

34,00

2350

1175

1106

1244

8225

29

15

7

22

103

34,50

2385

1192

1123

1261

8346

30

15

7

23

104

35,00

2419

1210

1140

1279

8467

30

15

7

23

106

35,50

2454

1227

1157

1297

8588

31

15

8

23

107

36,00

2488

1244

1174

1315

8709

31

16

8

23

109

36,50

2523

1261

1190

1332

8830

32

16

8

24

ПО

37,00

2557

1279

1207

1350

8951

32

16

8

24

112

37,50

2592

1296

1224

1368

9072

32

16

8

24

113

38,00

2627

1313

1241

1386

9193

33

16

8

25

115

38,50

2661

1331

1258

1404

9314

33

17

8

25

116

39,00

2696

1348

1274

1421

9435

34

17

9

25

118

39,50

2730

1365

1291

1439

9556

34

17

9

25

119

40,00

2765

1382

1308

1457

9677

35

17

9

26

121

Таблица 5.2 П1

Доля нормы для тракта (%)

ES (8 %) 2 часа

SES (0,1 %) 2 часа



RPO

BISO

S1

S2

RPO

BISO

S1

S2

0,50

3

1

0

4

0

0

0

0

1,00

6

3

0

6

0

0

0

0

1,50

9

4

0

8

0

0

0

1

2,00

12

6

1

11

0

0

0

1

2,50

14

7

2

13

0

0

0

1

3,00

17

9

3

15

0

0

0

1

3,50

20

10

4

16

0

0

0

1

4,00

23

12

5

18

0

0

0

1

4,50

26

13

6

20

0

0

0

1

5,00

29

14

7

22

0

0

0

1

5,50

32

16

8

24

0

0

0

1

6,00

35

17

9

26

0

0

0

1

6,50

37

19

10

27

0

0

0

1

7,00

40

20

11

29

1

0

0

1

7,50

43

22

12

31

1

0

0

1

8,00

46

23

13

33

1

0

0

1

8,50

49

24

15

34

1

0

0

1

9,00

52

26

16

36

1

0

0

1

9,50

55

27

17

38

1

0

0

2

10,00

58

29

18

40

1

0

0

2

10,50

60

30

19

41

1

0

0

2

11,00

63

32

20

43

1

0

0

2

11,50

66

33

22

45

1

0

0

2

12,00

69

35

23

46

1

0

0

2

12,50

72

36

24

48

1

0

0

2

13,00

75

37

25

50

1

0

0

2

13,50

78

39

26

51

1

0

0

2

14,00

81

40

28

53

1

1

0

2

14,50

84

42

29

55

1

1

0

2

15,00

86

43

30

56

1

1

0

2

15,50

89

45

31

58

1

1

0

2

16,00

92

46

33

60

1

1

0

2

16,50

95

48

34

61

1

1

0

2

17,00

98

49

35

63

1

1

0

2

17,50

101

50

36

65

1

1

0

2

18,00

104

52

37

66

1

1

0

2

18,50

107

53

39

68

1

1

0

2

19,00

109

55

40

70

1

1

0

2

19,50

112

56

41

71

1

1

0

2

20,00

115

58

42

73

1

1

0

2

20,50

118

59

44

74

1

1

0

2

21,00

121

60

45

76

2

1

0

2

21,50

124

62

46

78

2

1

0

3

22,00

127

63

47

79

2

1

0

3

22,50

130

65

49

81

2

1

0

3

23,00

132

66

50

83

2

1

0

3

23,50

135

68

51

84

2

1

0

3

24,00

138

69

52

86

2

1

0

3

24,50

141

71

54

87

2

1

0

3

25,00

144

72

55

89

2

1

0

3

25,50

147

73

56

91

2

1

0

3

26,00

150

75

58

92

2

1

0

3

26,50

153

76

59

94

2

1

0

3

27,00

156

78

60

95

2

1

0

3

27,50

158

79

61

97

2

1

0

3

28,00

161

81

63

99

2

1

0

3

28,50

164

82

64

100

2

1

0

3

29,00

167

84

65

102

2

1

0

3

29,50

170

85

67

103

2

1

0

3

30,00

173

86

68

105

2

1

0

3

30,50

176

88

69

107

2

1

0

3

31,00

179

89

70

108

2

1

0

3

31,50

181

91

72

110

2

1

0

3

32,00

184

92

73

111

2

1

0

3

32,50

187

94

74

ИЗ

2

1

0

3

33,00

190

95

76

115

2

1

0

3

33,50

193

96

77

116

2

1

0

3

34,00

196

98

78

118

2

1

0

3

34,50

199

99

79

119

2

1

0

3

35,00

202

101

81

119

3

1

0

3

35,50

204

102

82

122

3

1

0

4

36,00

207

104

83

124

3

1

0

4

36,50

210

105

85

126

3

1

0

4

37,00

213

107

86

127

3

1

0

4

37,50

216

108

87

129

3

1

0

4

38,00

219

109

89

130

3

1

0

4

38,50

222

111

90

132

3

1

0

4

39,00

225

112

91

134

3

1

0

4

39,50

228

114

92

135

3

1

0

4

40,00

230

115

94

137

3

1

0

4

ПРИЛОЖЕНИЕ 2

УТОЧНЕННЫЕ НОРМЫ НА ЦИФРОВЫЕ КАНАЛЫ И ТРАКТЫ,
ОБРАЗОВАННЫЕ В РАБОТАЮЩИХ НА МАГИСТРАЛЬНОЙ
СЕТИ ЦСП НА МЕТАЛЛИЧЕСКОМ КАБЕЛЕ
(ИКМ-480, ИКМ-480Р, PCM-480S)

Для систем типа ИКМ-480Р, PCM-480S, ИКМ-480, используемых на действующей первичной сети, нормы устанавливаются на уровне требований к системам, применяемых на ВЗПС. При этом расчет норм в случае использования системы на СМП должен проводиться со следующими поправками:

для определения долговременных норм в соответствии с п. 4.1.8 «Норм...» расчет проводится с учетом коэффициента Мд:

где А и С определяются по табл. 4.1 и 4.3 «Норм...» для соответствующего показателя,

Мд - коэффициент, учитывающий степень ослабления долговременной нормы для старой ЦСП, при этом при применении последней на СМП этот коэффициент предлагается установить равным Мд = 7,8, а при применении ее на ВЗПС Мд = 1.

Для определения оперативных норм в соответствии с п. 4.2.7 настоящих Норм расчет значения D для простого тракта или каждого участка составного тракта проводится с учетом коэффициента Моп:

где Dт - табличное значение для тракта определенной длины, найденное по табл. 4.4,

Моп - коэффициент, учитывающий степень ослабления оперативной нормы для старой ЦСП, при этом, при применении ее на СМП этот коэффициент предлагается установить равным Мд = 6,3, при применении на ВЗПС - Моп = 1.

Далее расчет проводится в соответствии с п. 4.2.8 настоящих Норм.

ПРИЛОЖЕНИЕ 3

ПЕРЕЧЕНЬ РЕКОМЕНДУЕМЫХ СРЕДСТВ ИЗМЕРЕНИЙ

В табл. 1 П3, 2.1 П3 и 2.2 П3 приведены отечественные и зарубежные приборы соответственно, выпускаемые в настоящее время и предназначенные для измерения ОЦК и цифровых сетевых трактов. В таблицах указаны возможности средств измерений, их габариты и цена.

Из таблицы видно, что долговременные нормы, базирующиеся на Рекомендации МСЭ-Т G.826, позволяют измерять только самые современные приборы зарубежных фирм, как правило, предназначенные для синхронной цифровой иерархии (последнее в таблице не отражено).

Очень мало приборов выдают результаты в соответствии с критериями Рекомендации МСЭ-Т М.2100 (см. приложение 4), хотя регистрация соответствующих аномалий и дефектов, как правило, проводится, но они не всегда учитываются при счете ES и SES. В большинстве применяемых приборов проводится анализ результатов в соответствии с приложением D Рекомендации МСЭ-Т G.821, т.е. приведенных к скорости передачи 64 кбит/с. В Рекомендации М.2100 допускается использование таких приборов, полученная погрешность при этом обычно не очень существенна, особенно при достаточно длительных измерениях.

Следует отметить также, что из отечественных приборов ни один полностью не удовлетворяет необходимым требованиям. Приборы ИКО-С и ИКОФД (после проводимой модернизации - ИКОФД-М, размещаемый в одной упаковке вместо трех) все-таки можно использовать для оценки трактов на соответствие нормам, т.к. они позволяют измерять показатели ошибок в соответствии с приложением D Рекомендации МСЭ-Т G.821. В таблице приведены данные имеющих некоторое распространение на сети связи приборов ИКО-1 и ППРПТ-4(34), которые позволяют измерять лишь коэффициент ошибок и предназначены для настройки цифровых систем передачи и ремонта регенераторов и других блоков. Нормируемые параметры показателей ошибок с их помощью оценить нельзя, поэтому эти приборы могут использоваться лишь временно для ориентировочной оценки качества трактов до приобретения необходимой аппаратуры.

В таблицы 2.1 П3 и 2.2 П3 включены приборы ведущих в этой области зарубежных фирм: Hewlett-Packard (HP), Siemens, Wandel & Goltermann (W&G), Schlumberger (Schlum), Marconi. Выбраны наиболее типичные из выпускаемых в настоящее время приборов, но номенклатура приборов этой группы у большинства фирм намного шире, приведенные приборы выпускаются в различной комплектации, что должно учитываться при закупке.

Выбор приборов должен осуществляться, исходя из возможностей, приведенных в перечне; технических характеристик, изложенных в документации на приборы; назначения (вида измерений, в которых предполагается использовать прибор) и типов подлежащих измерению трактов.


Таблица 1 П3

Отечественные средства измерений для цифровых каналов и трактов

Возможности и технические данные средств измерений

ИКО-С

ИКО-ФД

ППРПТ-4 (34)

ИКО-1

Тип измеряемого тракта (канала):

ОЦК

+

-

-

-

первичный цифровой тракт

+

+

-

+

вторичный цифровой тракт

+

+

-

-

третичный цифровой тракт

-

+

+

-

четверичный цифровой тракт

-

-

+ (-)

Измерение показателей ошибок:

долговременные нормы

G.826

-

-

-

-

G.821 (только ОЦК)

+

-

-

-

при вводе в эксплуатацию:

без прекращения связи

М.2100

-

-

-

-

по цикл. синхросигналу

-

-

-

-

с прекращением связи

сигнал в форме цикла

-

-

-

-

без цикла

+

+

+

+

оценка результатов

М.2100

-

-

-

-

G.821 (D)

+

+

-

-

КО бит

+

+

+

+

регистрация дефектов

+

+

+

+

Измерение фазового дрожания

допустимого на входе

-

+

-

-

в т. ч. автоматизирование

-

-

-

-

значения на выходе

-

+

-

-

передаточной характеристики

-

+

-

-

Принтер: встроенный

-

-

-

-

выход на внешний

+

-

-

-

Габариты (мм)

380×180×390

3×(480×420×150)

135×480×480

488×213×355

120×480×480

Масса (кг)

7,5

3×25

2×7

20

Цена (млн. руб.) [на середину 1995 г.]

7

25

10

3

Изготовитель

ТОО Мерна Москва

НИИ Проект Томск

НИИ Проект Томск

ГПДС С-Петербург

Таблица 2.1 П3

Зарубежные средства измерений для цифровых каналов и трактов

Возможности и технические данные средств измерений

HP 3784А

HP 37721А

HP 37722A

HP 37717A

Siemens K4303

Siemens K4305

Marconi 2854S

W&G PA-41

Тип измеряемого тракта (канала):

ОЦК

-

-

+

-

-

+

-

+

первичный цифровой тракт

+

+

+

+

+

+

+

+

вторичный цифровой тракт

+

+

-

+

+

-

+

-

третичный цифровой тракт

+

+

-

+

+

-

+

-

четверичный цифровой тракт

-

+

-

+

+

-

+

-

Измерение показателей ошибок:

долговременные нормы

G.826

-

-

-

+

-

-

-

-

G.821 (только ОЦК)

-

-

+

+

-

+

-

+

при вводе в эксплуатацию:

без прекращения связи

М.2100

-

-

+

+

-

+

-

+

по цикл, синхросигналу

-

-

+

+

+

+

+

+

с прекращением связи

сигнал в форме цикла

-

-

+

+

-

+

+

+

без цикла

+

+

+

+

+

+

+

+

оценка результатов

М.2100

-

-

+

+

+

+

-

-

G.821 (D)

+

+

+

-

+

+

+

+

КО бит

+

+

+

+

+

+

+

+

регистрация дефектов

+

+

+

+

+

+

+

+

Измерение фазового дрожания

допустимого на входе

+

-

-

+

-

-

-

-

в т. ч. автоматизировано

-

-

-

+

-

-

-

-

значения на выходе

+

-

-

+

-

-

-

-

передаточной характеристики

+

-

-

+

+

-

-

-

Принтер: встроенный

-

+

-

+

+

-

-

-

выход на внешний

+

-

+

-

-

+

+

+

Запись результатов на дискету для ПЭВМ

-

-

-

+

-

-

-

+

Габариты (мм)

195×335×475

365×190×355

349×190×208

340×190×420

343×153×393

180×40×100

197×345×477

206×72×245

Масса (кг)

12

8

4,5

11

7,5

1,2

8

3

Цена

18 т, $

11 т, $

10 т, $

40 т, $

13 т, DM

6,6 т, DM

13,2 т, $



Таблица 2.2 П3

Зарубежные средства измерений для цифровых каналов и трактов

Возможности и технические данные средств измерений

W&G PF-140

W&G SF-60

W&G PJM-4S

W&G PFJ-8

Schlum-berger SI7705

Schlum-berger SI7708

Schlum-berger SI7714J +77140

Schlum-berger SI7900+ THEMI S

Тип измеряемого тракта (канала):

ОЦК

-

-

-

+

+

-

-

+

первичный цифровой тракт

+

+

+

+

+

+

+

+

вторичный цифровой тракт

+

+

-

+

-

-

+

+

третичный цифровой тракт

+

+

+

-

-

-

+

+

четверичный цифровой тракт

+

+

+

-

-

-

+

+

Измерение показателей ошибок:

долговременные нормы

G.826

-

+

-

-

-

-

-

+

G.821 (только ОЦК)

-

-

-

-

+

+

-

+

при вводе в эксплуатацию:

без прекращения связи

М.2100

+

+

-

-

-

-

+

+

по цикл, синхросигналу

+

+

-

+

+

+

+

+

с прекращением связи

сигнал в форме цикла

+

+

-

+

+

+

+

+

без цикла

+

+

+

+

+

+

+

+

оценка результатов

М.2100

-

-

-

-

+

+

+

+

G.821 (D)

+

+

-

+

+

+

+

-

КО бит

+

+

-

+

+

+

+

+

регистрация дефектов

+

+

-

+

+

+

+

+

Измерение фазового дрожания

допустимого на входе

-

+

-

+

-

-

+

-

в т. ч. автоматизировано

-

+

-

+

-

-

+

-

значения на выходе

-

-

+

+

-

-

+

-

передаточной характеристики

-

-

-

+

-

-

+

-

Принтер: встроенный

+

+

-

+

+

-

+

+

выход на внешний

-

-

-

-

+

+

-

+

Запись результатов на дискету для ПЭВМ

-

+

-

-

-

-

-

+

Габариты (мм)

350×150×280

477×244×475

477×155×434

477×199×434

345×185×440

150×230×50

435×200×520

380×180×400

435×107×520

Масса (кг)

8

20 (24)

16

20

10

1,5

19; 7

12

Цена

40 т, DM

40 т, DM

45 т, DM

54 т, DM

11 T, $

32т, $

302 т, $


ПРИЛОЖЕНИЕ 4

ПАРАМЕТРЫ, ИСПОЛЬЗУЕМЫЕ ДЛЯ ОЦЕНКИ
СООТВЕТСТВИЯ ОПЕРАТИВНЫМ НОРМАМ

1. Параметры, используемые для оценки показателей ошибок
без прекращения связи

1) Аномалии

Состояния аномалии без прекращения связи используются для определения показателей ошибок тракта, когда тракт не находится в состоянии дефекта. Определены следующие две категории аномалий, относящихся к приходящему сигналу:

а1 - циклоны и синхросигнал с ошибками;

а2 - блок с ошибками (ЕВ), обнаруженный с помощью методов встроенного контроля (циклический контроль избыточности, проверка на четность) - не применима для трактов типа 2 и 3 (см. ниже).

2) Дефекты

Состояния дефекта без прекращения связи используются, чтобы обнаружить изменение состояния качественных показателей, которое может произойти в тракте. Определены следующие три категории дефектов, относящихся к приходящему сигналу:

d1 - пропадание сигнала;

d2 - сигнал индикации аварийного состояния СИАС

d3 - пропадание цикловой синхронизации (LOF).

Критерии возникновения состояния дефектов должны соответствовать конкретной аппаратуре. Для аппаратуры различных уровней иерархии определения критериев для состояния дефектов LOS и AIS даны в Рекомендации МСЭ-Т G.775, а дефекта LOF также в Рекомендациях серий от G.730 до G.750.

3) Формирование показателей ошибок в зависимости от типа тракта

В табл. 1 П4 приведены правила, по которым должны формироваться значения показателей ошибок, исходя из зарегистрированных аномалий и дефектов, для имеющихся на ВСС типов трактов.

В зависимости от типа средств контроля без прекращения связи (ВК), имеющихся в аппаратуре образования тракта, может оказаться невозможным получение всей совокупности параметров качественных показателей. Для ВСС может быть определено три типа трактов:

Тип 1: Тракт с цикловой и блоковой структурой

Обеспечивается определение с помощью средств ВК всей совокупности дефектов от d1 до d3 и аномалий а1 и а2. Примерами данного типа тракта являются: первичные и вторичные тракты с CRC (от 4 до 6) в соответствии с Рекомендацией МСЭ-Т G.704; четверичные тракты с битом проверки на четность каждого цикла в соответствии с Рекомендацией МСЭ-Т G.755.

Тип 2: Тракты с цикловой структурой

Обеспечивается определение с помощью средств ВК всей совокупности дефектов от d1 до d3 и аномалий а1. Примерами данного типа тракта являются типовые сетевые тракты от первичного до четверичного в соответствии с ГОСТ 27763-88.

Тип 3: Тракты без циклов

Обеспечивается определение с помощью средств ВК ограничений совокупности дефектов d1 и d2, которые не включают проверку любой ошибки. Не имеется контроля циклового синхросигнала (FAS).

Примером данного типа тракта может быть цифровой канал, предоставляемый потребителю, образованный в нескольких трактах более высокого порядка, соединенных последовательно.

Таблица 1 П4

Параметры и критерии оценки результатов измерений

Тип

Параметр

Критерии оценки результатов измерений

1

ESR

ES отмечается тогда, когда в течение одной секунды возникает, по крайней мере, одна аномалия a1 и а2 или один дефект от d1 до d3

SESR

SES отмечается тогда, когда в течение одной секунды возникает, по крайней мере, «х» аномалий a1 или а2 или один дефект от d1 до d3 (примечание 1 и 2)

ВВЕR

ВВЕ отмечается тогда, когда в течение 1 секунды в блоке, не являющемся частью SES, возникает аномалия a1 или а2

2

ESR

ES отмечается тогда, когда в течение одной секунды возникает, по крайней мере, одна аномалия a1 и а2 или один дефект от d1 до d3

SESR

SES отмечается тогда, когда в течение одной секунды возникает, по крайней мере, «х» аномалий a1 или один дефект от d1 до d3 (примечание 2)

3

SESR

SES отмечается тогда, когда в течение одной секунды возникает, по крайней мере, один дефект d1 или d2 (примечание 2)

Примечания:

1) Если в течение интервала одного блока возникает более, чем одна аномалия a1 или а2, должна отсчитываться одна аномалия.

2) Значения «х» для трактов разного порядка указаны в табл. норм.

3) Оценки ESR и SESR должны быть идентичны, так как событие SES является частью совокупности событий ES.

2. Показатели ошибок, нормируемые в Рекомендации МСЭ-Т G.821

а) Показатели ошибок, нормируемые для цифрового соединения со скоростью передачи 64 кбит/с

Секунда с ошибками (ES)

Односекундный период с одной или более ошибками.

Секунда, пораженная ошибками (SES)

Односекундный период, средний коэффициент ошибок по битам, в котором >10-3. SES входит в совокупность ES.

Примечание: И ES, и SES регистрируются в течение времени готовности (см. п. 1 настоящих норм).

б) Показатели ошибок, нормируемые для цифровых систем со скоростями передачи выше 64 кбит/с (Приложение D Рекомендации G.821, отмененное в связи с принятием Рекомендации G.826)

Секунда с ошибками (ES)

Количество секунд с ошибками приводится к скорости 64 кбит/с. Процент секунд с ошибками при этом определяется по формуле:

где п - количество ошибок в i-той секунде при скорости измерения;

N - скорость измерения, поделенная на 64 кбит/с;

j - целое число односекундных интервалов (исключая время неготовности) в течение всего времени измерений;

отношение (n/N)i для i-той секунды равно:

n/N, если 0 < п < N , или 1, если п > N.

Секунда, пораженная ошибками (SES)

К секундам, пораженным ошибками, относятся, кроме односекундных интервалов со средним коэффициентом ошибок по битам > 10-3, односекундные интервалы, в которых зарегистрирована потеря цикловой синхронизации.

3. Показатели ошибок, нормируемые в Рекомендации МСЭ-Т М.2100

а) Параметры показателей ошибок (ES/SES) при оценке без прекращения связи

1) Аномалии:

FAS с ошибками - двоичные ошибки в любом бите/слове циклового синхросигнала в течение 1-секундного интервала;

Е-биты - биты индикации блока CRC-4 с ошибками обратного направления;

управляемые проскальзывания.

2) Дефекты:

LOF - потеря цикловой синхронизации;

LOS - пропадание сигнала;

битовые ошибки в цикловом синхросигнале. Если оборудование может обнаружить двоичные ошибки в слове FAS, тогда SES может быть обнаружена при использовании заданного значения. Если оборудование может определить только нарушение слова FAS, тогда то же число нарушенных слов FAS приводит к SES;

А-биты - индикация аварийного состояния (AIS) дальнего конца;

RDI-биты индикации дефекта на дальнем конце.

3) Формирование показателей ошибок на основании информации об аномалиях и дефектах без прекращения связи в зависимости от типа тракта.

Значения показателей ошибок вырабатываются на основании анализа зафиксированных аномалий и дефектов для 1-секундного интервала. В случае аномалии, как правило, фиксируется ES, в случае дефекта ES и SES. Критерии оценки для ES и SES зависят от типа тракта и аппаратуры его образования (т.е. использования бит 1 - 8 для целей контроля). В табл. 2 П4 приведены критерии для оценки без прекращения связи для различных трактов, применяемых на ВСС.

б) Параметры показателей ошибок (ES/SES) при оценке (измерениях) с прекращением связи

Параметры ES и SES оцениваются по аномалиям и дефектам с прекращением связи, полученным от средств измерения за соответствующий период интеграции.

1) Аномалии

Основания аномалия - ошибка в единичном интервале (бите).

При использовании измерительного сигнала, сформированного в виде цикла, возможна оценка некоторых «аномалий без прекращения связи» (см. п. 3а).

2) Дефекты

Потеря синхронизации последовательности, возникающая в случае:

пакета интенсивных ошибок большой длительности,

AIS большой длительности,

неуправляемого проскальзывания бита,

пропадания сигнала.

При использовании измерительного сигнала, сформированного в виде цикла, возможна оценка некоторых «дефектов без прекращения связи» (см. п. 3а).

3) Формирование показателей ошибок в средствах измерения. Так как в средствах измерения обычно имеется побитовое разрешение, основной критерий оценки для параметров ES и SES должен быть:

ES - 1-секундный период с ошибками ³ 1 бит;

SES - 1-секундный период со средним ВЕR (КОбит) ³ 10-3.

Примечание: И ES, и SES регистрируются в течение времени готовности.

Кроме того, если в средствах измерений используется измерительный сигнал в виде ПСП, который вставляется в стандартизованный сигнал тракта, можно также использовать дополнительный критерий оценки ES/SES в соответствии с информацией без прекращения связи по аномалиям и дефектам согласно п. 4.1.3.

Однако, если в средствах измерений используется измерительный сигнал, не сформированный в виде цикла, т.е. он не вставляется в стандартизованный сигнал тракта, тогда единственной дополнительной информацией об аномалиях и дефектах, которая может быть принята во внимание, является:

аномалии - нарушения интерфейсного кода (в соответствии с Рекомендацией G.703);

дефекты - AIS, LOS.

В частности, считается, что 1-секундный период c ³ l LOS относится к SES (и ES).

Примечание: Считается, что AIS может фактически вызывать ВЕR в течение 0,5 его длительности. Если AIS имеет достаточную длительность, чтобы вызвать BER ³ 10-3 в любом 1-секундном периоде, он может считаться событием при оценке параметров SES (+ES). Однако, сигнал со всеми битами, кроме циклового синхросигнала, в состоянии 1, не должен быть ошибочно принят за AIS.


Таблица 2 П4

Критерии оценки параметров ES/SES без прекращения связи

Скорость передачи (кбит/с)

Информация в битах 1 - 8 цикла

Критерии оценки параметров ES/SES (аномалии и дефекты в 1 с)

Примечание

Аномалии и дефекты в 1 с

Показатели ошибок в направлении приема

Показатели ошибок в направлении передачи

2048

FAS

³ 1LOF

ES + SES

-

Количество ES передачи ограничено секундами, относящимися к совокупности SES

³ 1 LOS

ES + SES

-

³ 1 AIS

ES + SES

-

(без CRC-4)

А-бит

³ 1 FAS с ошибками

ES

-

G.704

³ 28 ош. FAS

ES + SES

-

³ 1 RDI

-

ES + SES

2048

CRC-4

³ 1 LOF

ES + SES

_

Количество ES передачи ограничено секундами, относящимися к совокупности SES

³ 1 LOS

ES + SES

-

Е-биты

³ 1 AIS

ES + SES

-

(с CRC-4)

FAS А-бит

³ 1 блока CRC-4 с ошибками

ES

-

G.704

³ 805 бл. CRC-4 с ошибками

ES + SES

-

³ 1 Е-бита

-

ES

³ 805 Е-бит

-



³ 1 RDI

-

ES + SES

8448

FAS

³ 1 LOF

ES + SES

-

Количество ES передачи ограничено секундами, относящимися к совокупности SES

³ 1 LOS

ES + SES

-

³ 1 AIS

ES + SES

-

G.742

RDI

³ 1 FAS с ошибками

ES

-

³ 41 ош. FAS

ES + SES

-

³ i RDI

-

ES + SES

34368

FAS

³ 1 LOF

ES + SES

-

Количество ES передачи ограничено секундами, относящимися к совокупности SES

³ 1 LOS

ES + SES

-

³ 1 AIS

ES + SES

-

G.751

RDI

³ 1 FAS с ошибками

ES

-

³ 52 ош. FAS

ES + SES

-

³ t RDI

-

ES + SES

139264

FAS

³ 1 LOF

ES + SES

-

Количество ES передачи ограничено секундами, относящимися к совокупности SES

³ 1 LOS

ES + SES

-

³ 1 AIS

ES + SES

-

G.751

RDI

³ 1 FAS с ошибками

ES

-

³ 69 ош. FAS

ES + SES

-

³ dd RDI

-

ES + SES

Примечание. Количество RDI бит в секунду в качестве критерия дефекта в МСЭ-Т изучается.


СОДЕРЖАНИЕ

Перечень сокращений, условных обозначений, символов

1. Термины и определения

1.1. Общие термины и определения

1.2. Определения показателей ошибок для ОЦК

1.3. Определения показателей ошибок для сетевых трактов

2. Общие положения

3. Общие характеристики цифровых каналов и трактов

4. Нормы на показатели ошибок цифровых каналов и сетевых трактов

4.1. Долговременные нормы на показатели ошибок

4.2. Оперативные нормы на показатели ошибок

5. Нормы на показатели фазового дрожания и дрейфа фазы

5.1. Сетевые предельные нормы на фазовое дрожание на выходе тракта

5.2. Сетевые предельные нормы на дрейф фазы

5.3. Предельные нормы на фазовое дрожание цифрового оборудования

5.4. Нормы для фазового дрожания цифровых участков

6. Методика измерений электрических параметров цифровых каналов и трактов

6.1. Общие положения

6.2. Методы измерения показателей ошибок

6.3. Методы измерения фазового дрожания

6.4. Требования к средствам измерения

Приложение 1

Приложение 2 Уточненные нормы на цифровые каналы и тракты, образованные в работающих на магистральной сети ЦСП на металлическом кабеле (ИКМ-480, ИКМ-480Р, PCM-480S)

Приложение 3 Перечень рекомендуемых средств измерений

Приложение 4 Параметры, используемые для оценки соответствия оперативным нормам





© 2013 Ёшкин Кот :-)
