ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТАМ

УТВЕРЖДАЮ

Заместитель генерального

директора НПО «ВНИИМ

им. Д.И. Менделеева»

___________ В.А. Щеглов

«24»  10 1986 г.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ
ЕДИНСТВА ИЗМЕРЕНИЙ

ТЕПЛОСЧЕТЧИК

Методика поверки

ми 1534-86





Киев
1986



Разработаны:      Научно-исследовательский и конструкторско-технологический институт городского хозяйства Министерства жилищно-коммунального хозяйства УССР

Исполнители:    С.П. Зверев, Е.А. Зайцева, Т.И. Зелинская

Утверждены:      НПО «ВНИИМ им. Д.И. Менделеева»

Настоящие методические указания распространяются на приборы учета количества теплоты (теплосчетчики), предназначенные для водяных систем теплоснабжения и устанавливают методику их первичной и периодических поверок.*)

*) Поверка счетчика СТВГД-П производится в соответствии с МИ 30-78-83, а комплекта КТСП-01 - МИ 766-85.



1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены следующие операции, указанные в табл. 1.

Таблица 1

Наименование операций

Номера пунктов методики

Обязательность проведения операций при:

выпуске из производства

выпуске после ремонта

эксплуатации и хранении

1. Внешний осмотр

4.1

да

да

да

2. Опробование

4.2

да

да

да

3. Проверки электрической прочности изоляции устройства счетно-решающего (УСР)

4.3

да

да

нет

4. Определение электрического сопротивления изоляции УСР

4.4

да

да

нет

5. Определение метрологических параметров

4.5







5.1. Определение относительной погрешности УСР

4.5.1

да

да

да

5.2. Определение относительной погрешности счетчика СТВГД-П

4.5.2

нет

да

да

5.3. определение погрешности комплекта КТСП-01

4.5.3

нет

да

да

5.4. Определение основной относительной погрешности теплосчетчика

4.5.4

да

да

да

2. СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки должны быть применены следующие средства поверки:

универсальная пробойная установка УПУ-1М АЭ2.771.001 ТУ, напряжение 3000 В;

мегаомметр Ф4101 ТУ 25-04-2467-75, класс 2,5;

магазины сопротивлений ГОСТ 23737-79, класс 0,01;

частотомер электронносчетный Ч3-33 И22.721.028 ТУ, частота импульсов 0,1 - 50 кГц, амплитуда 9 В;

генератор импульсов Г5-75 ЕХ3.269.092, период импульсов 2,4 с, амплитуда 10 В;

комбинированный прибор Ц4352 ТУ 25-04-3303-77, класс 1,5.

2.2. Допускается применять при проведении поверки и другие средства поверки, прошедшие метрологическую аттестацию и удовлетворяющие требованиям настоящих методических указаний.

3. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

При приведении поверки долины быть соблюдены следующие условия:

нормальные по ГОСТ 12997-76;

длина соединительного кабеля - 5 м

и выполнены подготовительные работы:

подготовить к работе средства поверки и поверяемый теплосчетчик в соответствии с нормативно-технической документацией на них;

собрать поверочный стенд согласно рисунку;

включить средства поверки и поверяемый теплосчетчик и прогреть под током в течение 30 мин.

4. ПРОВЕДЕНИЕ ПОВЕРКИ

4.1. Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие теплосчетчика следующим требованиям:

комплектность теплосчетчика должна соответствовать требованиям паспорта СТЭ-253-00.00.000 ПС;

на корпусе УСР должны отсутствовать механические повреждения в виде сколов, царапин, вмятин;

маркировка должна быть нанесена четко.

4.2. Опробование.

Опробование УСР производится на поверочном стенде (см. рисунок).

При подаче на вход УСР импульсов с генератора импульсов индикаторы количества теплоты и объема сетевой воды должны изменять показания.

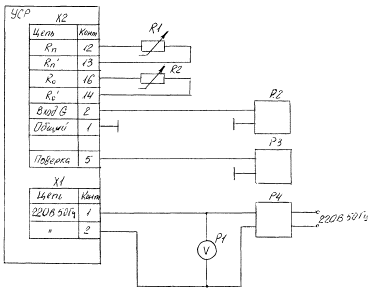

СХЕМА СТЕНДА ДЛЯ ПОВЕРКИ УСР

R1, R2 - магазины сопротивлений; R1 - комбинированный прибор; R2 - генератор импульсов; R3 - частотомер; R4 - автотрансформатор.

4.3. Проверка электрической прочности изоляции УСР.

Проверка изоляции цепей питания УСР на электрическую прочность производится на испытательной установке по методике ГОСТ 21657-83.

Перед проведением испытания тумблер «Сеть» установить в положение «Откл.»

Перемкнуть контакты на разъеме XI.

Теплосчетчик считается выдержавшим испытание, если не произошло пробоя или перекрытия изоляции. Появление коронного разряда или шума при испытаниях не является признаком неудовлетворительных результатов испытания.

4.4. Определение электрического сопротивления изоляции УСР.

Проверка электрического сопротивления изоляции производится по ГОСТ 21657-83 мегаомметром с номинальным напряжением 500 В.

Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин. после приложения напряжения.

Теплосчетчик считается выдержавшим испытание, если электрическое сопротивление изоляции не менее 20 МОм.

4.5. Определение метрологических параметров.

4.5.1. Определение относительной погрешности УСР.

4.5.1.1. Определение основной относительной погрешности УСР производится на стенде (см. рисунок).

Сигналы от водосчетчика имитируются генератором импульсов, работающим в режиме разового запуска. Количество импульсов, поступающих на вход УСР при одном измерении, должно быть не менее 10.

Термопреобразователи сопротивления имитируются магазинами сопротивлений R1 и R2 класса точности 0,01.

4.5.1.2. Последовательно устанавливают с помощью магазинов сопротивлений значения сопротивлений, определяемые в соответствии с табл. 2. Испытания проводят для каждой поверяемой точки.

Таблица 2

tп, °С (R1, Ом)

t0, °С (R2, Ом)

 ГДж/м3

150 (158,22)

70 (127,51)

0,331671

130 (150,61)

30 (111,86)

0,419040

35 (113,83)

25 (109,89)

0,042177

4.5.1.3. В каждой поверяемой точке производится одно измерение.

4.5.1.4. Основная относительная погрешность УСР определяется по формуле:

где Qи - измеренное значение количества теплоты, ГДж;

Qр - расчетное значение количества теплоты, ГДж.

Qи определяется по формуле:

где К1 - цена единицы младшего разряда указателя Q (обязательное приложение 1), ГДж;

n - число импульсов по частотомеру.

Qp определяется по формуле

где К2 - цена единицы младшего разряда указателя G (см. приложение 1), м3;

Nи - число импульсов, поступающих на вход УСР;

 - удельный объем воды в обратном трубопроводе при данной температуре и давлении, равном 0,3 МПа, м3/кг;

 - удельная энтальпия воды в подающем трубопроводе при данной температуре и давлении, равном 0,8 МПа, ГДж/кг;

 - удельная энтальпия воды в обратном трубопроводе при данной температуре и давлении, равном 0,3 МПа, ГДж/кг.

Расчетные значения выражения  для поверяемых точек приведены в табл. 2.

Значения , ,  для поверяемых точек приведены в табл. 3.

4.5.1.5. Результаты измерений и расчетов заносят в протокол по форме обязательного приложения 2.

4.5.1.6. Результаты поверки считаются удовлетворительными, если основная относительная погрешность не превышает значений, приведенных в п. 7 приложения 1.

Таблица 3

Давление в трубопроводе, МПа

Температура воды, t, °C

Удельная энтальпия воды, h, ГДж/кг

Удельный объем воды, V, м3/кг



130

546,7



0,8

150

632,4





35

147,3





70

293,2

0,0010227



25

105,0

0,0010029



30

125,9

0,0010042

4.5.2. Определение относительной погрешности счетчика СТВГД-П.

Проверка счетчика СТВГД-П производится в соответствии с методическими указаниями ми 30-78-83.

4.5.3. Определение погрешности комплекта КТСП-01.

Проверка комплекта КТСП-01 производится в соответствии с методическими указаниями МИ766-85.

4.5.4. Определение относительной погрешности теплосчетчика.

Определение основной относительной погрешности счетчика производится по формуле:

δСТЭ = δУСР + δтс + δвс,

где δУСР - наибольшая основная относительная погрешность, полученная при испытаниях УСР, %;

δтс - наибольшая основная относительная погрешность комплекта термопреобразователей сопротивления, указанная в технических условиях ТУ 25-04.(5Ц0.282.242)-84, %;

δвс - наибольшая основная относительная погрешность водосчетчика на расходах от переходного до максимального, указанная в технических условиях ТУ 25-02.(31-81-32-00.00.00)-83, %;

Результаты расчетов заносят в протокол по форме обязательного приложения 2.

Результаты поверки считаются удовлетворительными, если основная относительная погрешность не превышает значения, указанного в п. 8 приложения 1.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5.1. При поверке теплосчетчиков необходимо соблюдать общие требования безопасности по ГОСТ 12.3.019-80.

5.2. При проведении поверки поверитель должен соблюдать правила пожарной безопасности, действующие на заводе-изготовителе и на предприятии-потребителе, утвержденные главным инженером.

5.3. Поверитель должен проходить предварительный и периодический инструктаж по требованиям безопасности.

5.4. Теплосчетчик должен обслуживаться персоналом, имеющим квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей».

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

6.1. Теплосчетчик, прошедший поверку и удовлетворяющий требованиям настоящих методических указаний, признают годным. На переднюю панель УСР накладывают оттиск поверительного клейма и выдают свидетельство о государственной поверке по установленной форме.

6.2. Теплосчетчик, не удовлетворяющий требованиям настоящих методических указаний, в обращение не допускается. При этом поверительное клеймо погашается, а в свидетельство о государственной поверке вносится соответствующая запись.

ПРИЛОЖЕНИЕ 1

Обязательное

ОСНОВНЫЕ ПАРАМЕТРЫ ТЕПЛОСЧЕТЧИКОВ

Наименование параметра

Единица измерения

СТЭ-65

СТЭ-80

СТЭ-100

СТЭ-150

СТЭ-200

1.

Диаметр условного прихода

мм

65

80

100

150

200

2.

Расход сетевой воды:

м3













переходный



6,0

10

15

30

60



эксплуатационный



16

26

40

75

140



номинальный



25

40

75

150

250



максимальный



40

60

105

210

360

3.

Температура сетевой воды

°С













в подающем трубопроводе



от 35 до 150



в обратном трубопроводе



от 25 до 70



разность температур



от 10 до 100

4.

Цена единицы младшего разряда индикатора количества сетевой воды, К2

м3

0,05

0,05

0,05

0,5

0,5

5.

Цена единицы младшего разряда индикатора количества теплоты, К

ГДж

0,1

0,1

0,1

1,0

1,0

6.

Цена импульса телеметрического датчика

ГДж

0,1

0,1

0,1

1,0

1,0

7.

Предел допускаемого значения относительной погрешности УСР















при разности температур в подающем и обратном трубопроводе от 20 до 100 °С

%



±1,5









при разности температур в подающем и обратном трубопроводе от 10 до 20 °С

%



±2,5







8.

Предел допускаемого значения относительной погрешности теплосчетчика















при разности температур в подающем и обратном трубопроводе от 20 до 100 °С

%



±4









при разности температур в подающем и обратном трубопроводе от 10 до 20 °С

%



±5







ПРИЛОЖЕНИЕ 2

Обязательное

ПРОТОКОЛ
поверки теплосчетчика

Наименование __________________

Тип ___________________________

Заводской номер ________________

Год выпуска ____________________

Наименование операций

Номера пунктов методики

Величина показателя

Отметка о соответствии

1.

Внешний осмотр

4.1

-



2.

Опробование

4.2

-



3.

Проверка электрической прочности изоляции устройства счетно-решающего (УСР)

4.3





4.

Определение электрического сопротивления изоляции

4.4





5.

Определение относительной погрешности УСР

4.5.1





6.

Определение относительной погрешности счетчика СТВгД-П

4.5.2





7.

Определение погрешности комплекта КТСП-01

4.5.3





8.

Определение относительной погрешности теплосчетчика

4.5.4





«___» ____________ 198     г.                                                            Поверитель



СОДЕРЖАНИЕ
