ОРДЕНА ЛЕНИНА ГЛАВМОССТРОЙ
при МОСГОРИСПОЛКОМЕ
МОСОРГСТРОЙ

КАРТЫ ТРУДОВЫХ ПРОЦЕССОВ
НА УСТРОЙСТВО ПОЛОВ ИЗ МОЗАИЧНЫХ
ПАРКЕТНЫХ ДОСОК

ПОДГОТОВКА ОСНОВАНИЯ

КТ-19.0-9.1-79

УКЛАДКА ПАРКЕТНЫХ МОЗАИЧНЫХ ДОСОК

КТ-19.0-9.2-79

МОСКВА - 1980

Карты трудовых процессов разработаны отделом проектирования технологии отделочных работ треста Мосоргстрой (М.С. Стесин, Т.И. Певзнер) совместно с ЦНИБ-Мосстрой (Л.Ф. Троицкая), согласованы с Управлением отделочных работ Главмосстроя (В.И. Малиным) и одобрены ВНИПИ труда в строительстве при Госстрое СССР.

Карты трудовых процессов разработаны на основе изучения и обобщения передового опыта работы бригад Домостроительного комбината № 3. Они рекомендованы к применению в строительное производство при устройстве полов из мозаичных паркетных досок.

Отзывы и замечания по картам трудовых процессов направлять по адресу: 113095, Москва, Б. Полянка, 51а, трест Мосоргстрой.

ВВОДНАЯ ЧАСТЬ
к комплекту карт трудовых процессов строительного производства на устройство полов из мозаичных паркетных досок

1. В настоящий комплект (ККТ-19.0-79) входят следующие карты трудовых процессов:

подготовка основания;

укладка паркетных мозаичных досок.

2. Карты разработаны на основе изучения и обобщения передового опыта паркетчиков Домостроительного комбината № 3.

3. Нормативные данные получены на основе наблюдения и отбора наиболее рациональных приемов с применением совершенных инструментов и приспособлений.

4. Режим труда и отдыха принят из условия оптимального темпа выполнения трудовых процессов в соответствии с «Основами методики технического нормирования труда в строительстве».

5. Индустриальный метод отделки помещений - устройство полов из уширенных мозаичных паркетных досок вместо применяемого сейчас метода укладки паркетной доски по лагам - позволяет сократить трудозатраты (Д) по сравнению с ЕНиР (§ 19-9Б):

6. До начала работ по картам трудовых процессов прорабу или мастеру необходимо провести с рабочими инструктаж о правилах производства работ и технике безопасности.

Карта трудового процесса строительного производства

КТ-19.0-9.1-79



ПОДГОТОВКА ОСНОВАНИЯ

Разработана трестом Мосоргстрой Главмосстроя с участием ЦНИБ-Мосстрой

Рассмотрена, откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство



Входит в комплект карт ККТ-19.0-79 на устройство полов из мозаичных паркетных досок

Взамен КТ



I. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при подготовке оснований под настилку мозаичных паркетных досок.

1.2. Показатели производительности труда:

выработка на 1 чел.-дн., м2                         - 86,6

затраты труда на 10 м2, чел.-час.               - 0,923

ПРИМЕЧАНИЕ. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (10 %).

II. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо:

- опробовать и пустить в эксплуатацию систему отопления;

- закончить все строительно-монтажные, санитарно- и электротехнические, а также отделочные работы, включая окраску и оклейку стен обоями;

- провести инструктаж с рабочими о правилах производства работ при подготовке основания под укладку паркетных досок.

2.2. Относительная влажность воздуха в помещении не должна превышать 60 %.

2.3. Настилка древесноволокнистых плит должна выполняться по ровному основанию. Ровность основания проверяется контрольной рейкой длиной 2 м, передвигаемой во всех направлениях. Просветы между основанием и рейкой не должны превышать 2 мм.

2.4. Древесноволокнистые плиты, уложенные насухо, должны быть выдержаны в течение суток для предотвращения коробления.

2.5. Влажность древесноволокнистых плит при укладке должна быть не более 12 %.

2.6. При производстве работ должны выполняться правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70 «Техника безопасности в строительстве».

III. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

паркетчик IV разряда (П1) - 1

паркетчик III разряда (П2) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, № чертежа, разработчик

К-во

Уровень гибкий для вынесения отметок чистого пола (водяной)

ТУ-25-11-760-72

1

Скребок металлический на удлиненной ручке для очистки основания

чертеж № 1233 треста Мосоргстрой*

1

Щетка для подметания основания

ТУ-17 РСФСР 18-4423-75

1

Нож линолеумный для нарезки древесноволокнистых плит

ВНИИСМИ Минстройдормаша**

2

* Москва, Б. Полянка, д. 51а

** г. Химки, Московская обл., Ленинградское ш., 1

3.3. Расход материалов на 10 м2 пола

Наименование материалов

ГОСТ, марка

Ед. изм.

К-во

Древесноволокнистые биостойкие плиты (2 слоя)

ГОСТ 4598-74 и ОСТ 1335-74

м2

20,6

IV. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Работы по подготовке основания под укладку паркетной доски выполняют в следующем порядке:

- очистка бетонного основания;

- вынесение отметок чистого пола;

- раскрой и укладка первого слоя древесноволокнистых плит;

- раскрой и укладка второго слоя древесноволокнистых плит.

4.2. Схема организации рабочего места.

4.3. График трудового процесса.

4.4. Описание операций

№ по графику

Наименование операций, их продолжительность*, исполнители, орудия труда, характеристика приемов труда

1.

Очистка основания; 2,5 мин., П1, П2; скребок металлический, щетка половая.

Паркетчик П1 очищает основание от остатков раствора скребком, а затем Паркетчик П2 подметает пол щеткой (рис. 1).

2.

Вынесение отметок чистого пола; 7 мин.; П1, П2; уровень гибкий.

Паркетчики П1 и П2 выносят отметки чистого пола при помощи гибкого уровня.

3.

Укладка первого слоя древесноволокнистых плит с нарезкой, 8 мин.; П1 и П2; нож линолеумный.

Паркетчики П1 и П2 укладывают плиты вразбежку, впритык друг с другом. При необходимости производится нарезка плит при помощи линолеумного ножа (рис. 2).

4.

Укладка второго слоя древесноволокнистых плит с нарезкой; 10 мин.; П1 и П2; нож линолеумный.

* На 10 м2 поверхности вола

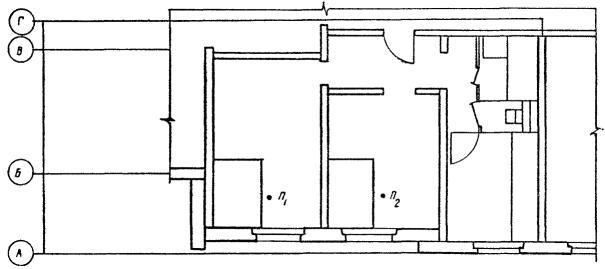

4.2. Схема организации рабочего места

П1 - паркетчик IV разряда

Паркетчики П1 и П2 укладывают плиты, перекрывая швы нижележащего слоя.

П2 - паркетчик III разряда

При необходимости производится нарезка плит при помощи линолеумного ножа.

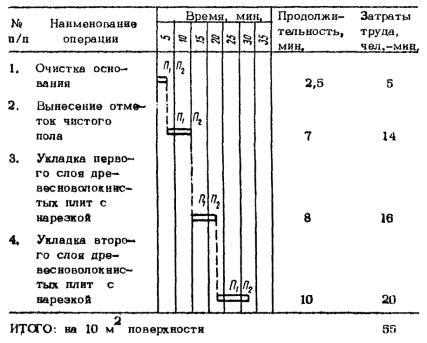

4.3. График трудового процесса

Рис. 1

Рис. 2
