ОРДЕНА ЛЕНИНА ГЛАВМОССТРОЙ ПРИ МОСГОРИСПОЛКОМЕ

МОСОРГСТРОЙ

КАРТЫ ТРУДОВЫХ ПРОЦЕССОВ
Н
А УСТРОЙСТВО ПОЛИМЕРЦЕМЕНТНОЙ СТЯЖКИ

МОСКВА - 1982

Карты трудовых процессов разработаны отделом проектирования технологии отделочных работ треста Мосоргстрой (Л.К. Немцын, Т.И. Певзнер) совместно с ЦНИБ «Мосстрой» (Л.Ф. Троицкая), согласованы с Управлением отделочных работ Главмосстроя (И.Г. Козин) и одобрены ВНИПИ труда в строительстве при Госстрое СССР.

Карты рекомендованы к применению в строительстве при устройстве полимерцементной стяжки.

Отзывы и замечания по картам трудовых процессов направлять по адресу: 113095, Москва, Б. Полянка, д. 51а, трест Мосоргстрой.

ВВОДНАЯ ЧАСТЬ

1. Карты разработаны на основе изучения и обобщения опыта бетонщиков СУ-93 объединения Мосотделстрой (бригады Г.Я. Машкина, В. Зинатулина).

2. Режим труда и отдыха принят из условий оптимального темпа выполнения трудовых процессов в соответствии с «Основами методики технического нормирования труда в строительстве».

3. Устройство полимерцементной стяжки выполнялось механизированным методом, что дало возможность сократить трудозатраты по сравнению с ЕНиР, § 19 - 27, на:

ГРАФИК ТРУДОВОГО ПРОЦЕССА

Выработка на 1 чел.-день - 48,2 м2

Карта трудового процесса строительного производства

Подготовка основания

Входит в комплект карт ККТ-19.0-1 на устройство полимерцементных стяжек

КТ-19.0-27.1-81

Разработана трестом Мосоргстрой Главмосстроя с участием ЦНИБ «Мосстрой»

Рассмотрена, откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство







1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при подготовке основания для устройства полимерцементной стяжки.

1.2. Показатели производительности труда:

выработка на 1 чел.-день, м2                                - 102,7

затраты труда на 100 м2, чел.-ч.                           - 7,79

ПРИМЕЧАНИЕ: в затраты труда входит время на подготовительно-заключительные работы (4 %) и отдых (12 %).

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо:

закончить все строительно-монтажные, а также штукатурные, плиточные работы и устройство цементных стяжек;

вынести отметки чистого пола.

2.2. Устройство стяжек допускается при температуре воздуха на уровне пола не ниже +5 °С.

2.3. При выполнении работ необходимо соблюдать требования СНиП III-В.14-72. «Полы. Правила производства и приемки работ», «Инструкции по устройству полов в жилых и общественных зданиях» (ВСН-35-80) и СНиП III-4-80 «Техника безопасности в строительстве».

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

бетонщик IV разряда (Б1) - 1

бетонщик III разряда (Б2)            - 1

3.2. Инструменты, приспособления и инвентарь

№ п/п

Наименование

ГОСТ или № чертежа, изготовитель

Количество

1.

Скребок металлический с удлиненной ручкой (для очистки основания)

Черт. 1233 треста Мосоргстрой

1

2.

Установка СО-21А (для огрунтовки основания)

Вильнюсский з-д строительно-отделочных машин

1

3.

Компрессор СО-7А

Вильнюсский з-д строительно-отделочных машин

1

4.

Лопата типа ЛП (для устройства марок под маяки)

ГОСТ 9523-81

2

5.

Уровень гибкий (водяной)

ТУ 25-11-760-72

1

6.

Уровень строительный УС-300

ГОСТ 9416-67

1

7.

Рейка контрольная длиной 2 м

Черт. ТЭ-276 треста Оргтехстрой Минстроя ЭССР

1

8.

Ящик для раствора

Черт. 69.00.00 Управления механизации отделочных работ объединения Мосотделстрой

1

9.

Ведро для грунтовки

Изготовляется промышленностью

1

10.

Инвентарные металлические маяки (газовые трубы) (Ø = 12,5 мм)



по необходимости

3.3. Расход материалов на 100 м2 основания:

пластифицированная поливинилацетатная 50 %-я дисперсия - 4 кг

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Подготовка основания под устройство полимерцементной стяжки выполняется в следующей последовательности:

очистка основания;

огрунтовка основания 5 %-й дисперсией ПВА состава 1:9 (дисперсия : вода);

установка маяков: маяки устанавливают на уровне проектных отметок по маркам из раствора; первый ряд маяков устанавливается параллельно длинной стене на расстоянии от нее 0,5 - 0,6 м. Остальные ряды маяков располагают параллельно первому через 2 - 2,5 м.

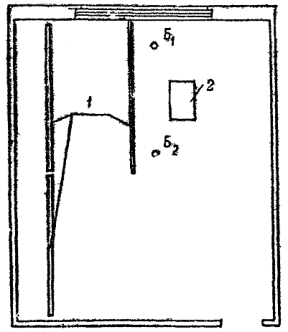

4.2. Схема организации рабочего места

Б1 и Б2 - бетонщики

1 - маячные трубы

2 - ящик для раствора

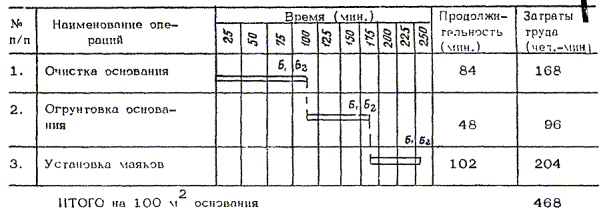

4.3. График трудового процесса

4.4. Описание операций

№ по графику

Наименование операций, их продолжительность*), исполнители, орудия труда, характеристика приемов труда

1.

Очистка основания; 84 мин; Б1 и Б2, скребок металлический, метла.

Бетонщик Б1 очищает основание от грязи и наплывов раствора при помощи скребка, а бетонщик Б2 подметает основание метлой (рис. 1).

2.

Огрунтовка основания; 48 мин; Б1, Б2, установка СО-21А, ведро.

Бетонщик Б1 наносит грунтовку тонким равномерным слоем на основание при помощи установки СО-21А (рис. 2). Бетонщик Б2 готовит грунтовку, подносит к месту работы и заливает в бачки установки.

3.

Установка маяков; 102 мин, Б1, Б2; лопата, уровень гибкий, уровень строительный, рейка контрольная, ящик для раствора, металлические маяки. Бетонщики Б1 и Б2 производят установку металлических маяков по маркам на уровне проектной отметки. Установленные маяки выверяют при помощи строительного уровня и контрольной рейки (рис. 3).

*) на 100 м2 основания

Рис. 1

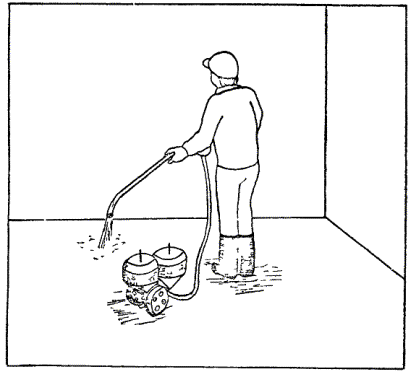

Рис. 2

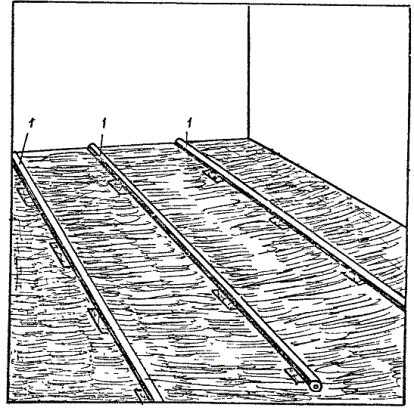

Рис. 3: 1 - маяки (газовые трубы, Ø - 12,5 мм)
