ОТРАСЛЕВОЙ СТАНДАРТ

Детали и сборочные единицы трубопроводов АС Рраб < 2,2 МПа (22 кгс/см2), t ≤ 350 °С

ОСТ
34-42-666-84

ЗАГЛУШКИ ПЛОСКИЕ ПРИВАРНЫЕ

Срок действия не ограничен

1 Настоящий стандарт распространяется на плоские приварные заглушки из углеродистой стали для трубопроводов групп В и С атомных станций по "Правилам АЭУ".

Стандарт соответствует "Правилам АЭУ".

2 Допускается применение плоских приварных заглушек по настоящему стандарту для трубопроводов, на которые распространяются "Правила пара и горячей воды" и СНиП 3.05.05-84.

Пределы применения заглушек приведены в таблице 1.

Таблица 1

Условное давление Ру, МПа (кгс/см2)

Рабочее давление Рраб, МПа (кгс/см2) для температуры среды, °С

200

250

300

350

4,00 (40,0)

2,20 (22,0)

2,20 (22,0)

2,20 (22,0)

2,20 (22,0)

2,50 (25,0)

1,90 (19,0)

1,70 (17,0)

1,60 (16,0)

1,60 (16,0)

1,40 (14,0)

1,20 (12,0)

1,10 (11,0)

1,00 (10,0)

1,00 (10,0)

0,90 (9,0)

0,75 (7,5)

0,66 (6,6)

0,63 (6,3)

0,60 (6,0)

0,54 (5,4)

0,48 (4,8)

0,40 (4,0)

0,40 (4,0)

0,40 (4,0)

0,35 (3,5)

0,30 (3,0)

0,26 (2,6)

0,25 (2,5)

0,25 (2,5)

0,23 (2,3)

0,19 (1,9)

0,17 (1,7)

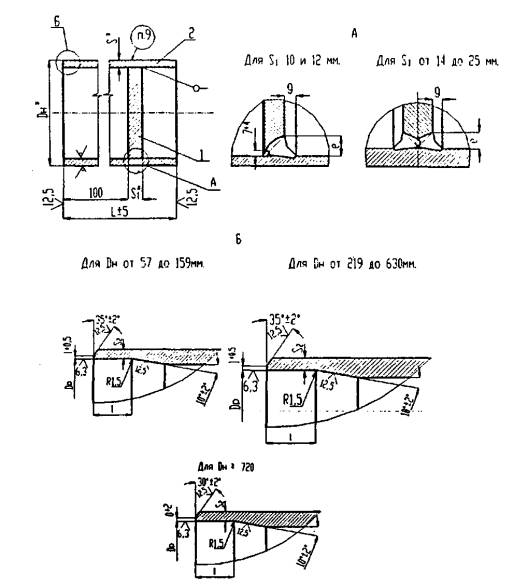

3 Конструкция и размеры плоских приварных заглушек должны соответствовать указанным на рисунке 1 и в таблицах 2 и 3.

Рисунок 1

Таблица 2

Размеры в миллиметрах

Обозначение заглушки плоской приварной

Условное давление Ру, МПа (кгс/см2)

Условный проход Dy

Dн

Dp

S

S1

S1, не менее

L

l

e

g

Масса, кг

Номин.

Пред. откл

не менее

01

≤ 4,0 (40)

50

57

52

+0,30

3

10

2,5

125

10

13

6

0,75

02

65

76

71

1,10

03

4,0 (40)

80

89

84

+0,35

3,5

12

3,0

130

17

8

1,63

04

≤ 2,5 (25)

10

13

6

1,53

05

4,0 (40)

100

108

102

4

14

10

5

2,30

06

2,5 (25)

12

17

8

07

≤ 1,6 (16)

10

13

6

2,18

08

4,0 (40) и 2,5 (25)

125

133

127

+0,40

14

10

5

3,14

09

1,6 (16)

12

17

8

3,09

10

≤ 1,0 (10)

10

13

6

2,89

11

4,0 (40)

150

159

151

5

18

4,0

135

5,25

12

2,50 (25) и 1,60 (16)

14

10

5

4,66

13

1,00 (10,0)

12

17

8

4,61

14

≤ 0,60 (6,0)

10

13

6

4,33

15

4,00 (40,0)

200

219

208

+0,46

7

25

145

15

15

7

12,37

16

2,50 (25,0)

18

13

6

10,22

17

1,60 (16) и 1,00 (10)

14

130

10

5

8,60

18

0,60 (6,0)

12

17

8

8,49

19

≤ 0,40 (4,0)

10

13

6

8,02

20

4,00 (40) и 2,50 (25)

250

273

259

+0,52

8

25

5,0

145

20

15

7

18,49

21

1,60 (16,0)



18

13

6

15,23

22

1,00 (10,0)

14

130

10

5

12,76

23

0,40 (4,0)

12

17

8

12,55

24

0,25 (2,5)

10

13

6

11,80

25

2,50 (25) и 1,60 (16)

300

325

311

25

4,5

145

15

7

24,65

26

1,00 (10,0)

300

325

311

+0,52

8

18

4,5

145

13

6

20,04

27

0,60 (6) и 0,40 (4)

14

130

10

5

16,68

28

0,25 (2,5)

12

17

8

16,23

29

1,60 (16,0)

350

377

361

+0,57

9

25

5,0

145

15

7

32,71

30

1,00 (10,0)

18

13

6

26,58

31

0,60 (6) и 0,40 (4)

14

130

10

5

22,12

32

0,25 (2,5)

12

17

8

21.50

33

1,60 (16) и 1,00 (10)

400

426

410

+0,63

25

145

15

7

40,20

34

0,60 (6,0)

18

13

6

32,39

35

≤ 0,40 (4,0)

14

130

10

5

26,82

36

1,00 (10) и 0,60 (6)

500

530

516

+0,70

8

25

5,5

145

15

7

57,17

37

0,40 (4,0)

18

13

6

44,87

38

0,25 (2,5)

14

130

10

5

36,73

39

0,60 (6) и 0,40 (4)

600

630

616

25

145

15

7

77,57

40

0,25 (2,5)

18

10

5

60,36

41

0,40 (4,0)

700

720

706

+0,80

25

145

15

7

98,67

42

0,25 (2,5)

18

16

6

76,20

43

≤ 0,40 (4,0)

800

820

804

+0,90

9

25

6,5

15

7

127,4!

44

0,25 (2,5)

900

920

902

10

7,5

159,84

45

1000

1020

1002

+1,00

192,95

Пример условного обозначения плоской приварной заглушки с условным проходом Dy 50 мм, на условное давление Ру 4 МПа для трубопроводов группы С по "Правилам АЭУ" с контролем сварного соединения для Шв категории по ПНАЭ Г-7-010-89:

Заглушка С 50-4-Шв 01 ОСТ34-42-666-84,

то же, для трубопроводов, на которые распространяются "Правила пара и горячей воды":

Заглушка П 50-4 01 ОСТ 34-42-666-84.

то же, для трубопроводов, на которые распространяются СНиП 3.05.05-84:

Заглушка 50-4 01 ОСТ 34-42-666-84.

Таблица 3

Размеры в миллиметрах

Обозначение заглушки плоской приварной

Поз 1 Диск

Поз. 2 Патрубок

Обозначение по настоящему стандарту

Размеры, мм

Материал по
ОСТ 34-42-658, раздел

Масса, кг

Dн×S

L*

01

1-01

57×3

125

1

0,50

02

1-02

76×3

0,68

03

1-03

89×3,5

130

0,96

04.

1-04

05

1-05

108×4

1,33

06

1-06

07

1-07

08

1-08

133×4

1,65

09

1-09

10

1-10

11

1-11

159×5

135

2,56

12

1-12

13

1-13

14

1-14

15

1-15

219×7

145

5,31

16

1-16

17

1-17

130

4,76

18

1-18

19

1-19

20

1-20

273×8

145

7,58

21

1-21

22

1-22

130

6,80

23

1-23

24

1-24

25

1-25

325×8

145

9,07

26

1-26

27

1-27

130

8,13

28

1-28

29

1-29

377×9

145

11,84

30

1-30

31

1-31

130

10,62

32

1-32

33

1-33

426×9

145

13,42

34

1-34

35

1-35

130

12,03

36

1-36

530×8

145

3

14,93

37

1-37

38

1-38

130

13,39

39

1-39

630×8

145

17,797

40

1-40

41

1-41

720×8

20,37

42

1-42

43

1-43

820×9

26,10

44

1-44

920×10

32,54

45

1-45

1020×10

36,12

* - Размер - после обработки по чертежу 1

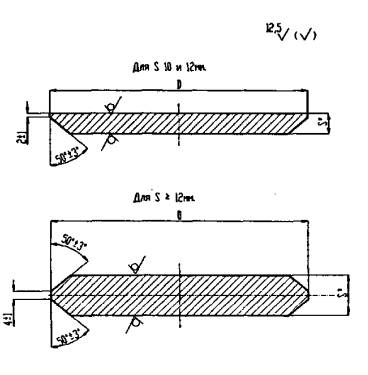

4 Конструкция и размеры диска должны соответствовать указанным на рисунке 2 и в таблице 4.

_____________

* - Размеры для справок

Рисунок 2

Таблица 4

Размеры в миллиметрах

Обозначение

D
S

Масса, кг

1-01

47

10

0,11

1-02

66

0,22

1-03

78

12

0,36

1-04

10

0,32

1-05

96

14

0,70

1-06

12

0,57

1-07

10

0,50

1-08

121

14

1,14

1-09

12

0,94

1-10

10

0,81

1-11

146

18

2,11

1-12

14

1,69

1-13

12

1,41

1-14

10

1,20

1-15

201

25

5,50

1-16

18

4,12

1-17

14

3,28

1-18

12

2,74

1-19

10

2,34

1-20

253

25

8,94

1-21

18

6,65

1-22

14

5,26

1-23

253

12

4,42

1-24

10

3,76

1-25

305

25

13,21

1-26

18

9,77

1-27

14

7,71

1-28

12

6,51

1-29

355

25

18,10

1-30

18

13,33

1-31

14

10,51

1-32

12

8,89

1-33

404

25

23,64

1-34

18

17,37

1-35

14

13,67

1-36

510

25

38,27

1-37

18

27,92

1-38

14

21,92

1-39

610

25

55,04

1-40

18

40,16

1-41

700

25

72,86

1-42

18

53,07

1-43

798

25

95,11

1-44

896

120,33

1-45

996

149,09

5 Материал.

- дисков - лист в соответствии с сортаментом листов по ОСТ 34-42-658, раздел 4;

- патрубков - см. табл. 3 настоящего стандарта.

6 Диаметры дисков D уточнить по фактическим внутренним диаметрам патрубков с учетом допускаемого зазора не более 2 мм на сторону.

7 Контроль качества сварного соединения диска с патрубком - в соответствии с ОСТ 34-42-660 в зависимости от категории.

Допускается послойный визуальный контроль (с регистрацией результатов контроля в журнале ОТК) и измерение.

8 Общие требования к подготовке кромок под сварку с трубопроводом - по ОСТ 34-42-659.

9 Маркировать товарный знак завода-изготовителя, условный проход, условное давление и обозначение по настоящему стандарту.

10 Неуказанные предельные отклонения размеров

11 Остальные технические требования - по ОСТ 34-42-660.

УТВЕРЖДЕН ПРИКАЗОМ Министерства энергетики и электрификации СССР от 24.04.1984 г. № 163.

ИСПОЛНИТЕЛИ В.И. Есарев, В.В. Горбачев, И.А. Головин, Л.М. Иванова, Л.Е. Иевлева, М.В. Морозюк, Е.А. Голубева

ЗАРЕГИСТРИРОВАН ВИФС за № 8330084 от 21.09.84

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка

номер пункта, подпункта перечисления, приложения

Правила АЭУ

1, абзацы 1 и 2, 3,табл. 2, пример

Правила пара и горячей воды

2, 3, табл. 2, пример, 2-ий абзац

РД 03-94



СНиП 3.05.05-84

2, 3, табл. 2, пример, 3-ий абзац

ПНАЭ Г-7-010-89

3, табл. 2, пример, 1-ый абзац

ОСТ 34-42-658-84

3, табл. 3, поз. 2; 5

ОСТ 34-42-659-84

8

ОСТ 34-42-660-84

7, 11

ПЕРЕИЗДАНИЕ С ИЗМЕНЕНИЯМИ

Извещение № 1 от 06.03.86 № 32а

Изменение № 2 от 20.09.88 № 374а

Извещение № 3 от 25.12.90 № 176а

Изменение № 4 от 02.06.95 № 117

Изменение № 5 от 23.01.01 № 18
