ОТРАСЛЕВОЙ СТАНДАРТ

Детали и сборочные единицы трубопроводов АС
Рраб < 2,2 МПа (22 кгс/см2),
t ≤ 350 °С

ТРУБЫ КРУТОИЗОГНУТЫЕ

ОСТ

34-42-662-84

Срок действия не ограничен

1. Настоящий стандарт распространяется на крутоизогнутые трубы из углеродистой стали для трубопроводов групп В и С атомных станций по "Правилам АЭУ". Стандарт соответствует требованиям "Правил АЭУ".

2. Допускается применение крутоизогнутых труб по настоящему стандарту для трубопроводов, на которые распространяются "Правила пара и горячей воды" и СНиП 3.05.05-84.

Пределы применения крутоизогнутых труб приведены в таблице 1.

Таблица 1

Условное давление Ру МПа (кгс/см2)

Рабочее давление Рраб, МПа (кгс/см3) для температуры среды, °С

200

250

300

350

4,0 (40)

2,2 (22)

2,2 (22)

2,2 (22)

2,2 (22)

2,5 (25)

1,9 (19)

1,7 (17)

1,6 (16)

1,6 (16)

1,4 (14)

1,2 (12)

1.1 (11)

3. Конструкция и размеры крутоизогнутых труб с одним или несколькими гибами, расположенными в одной плоскости должны соответствовать указанным на рисунке 1 и в таблице 2.

_____________

*Размеры для справок

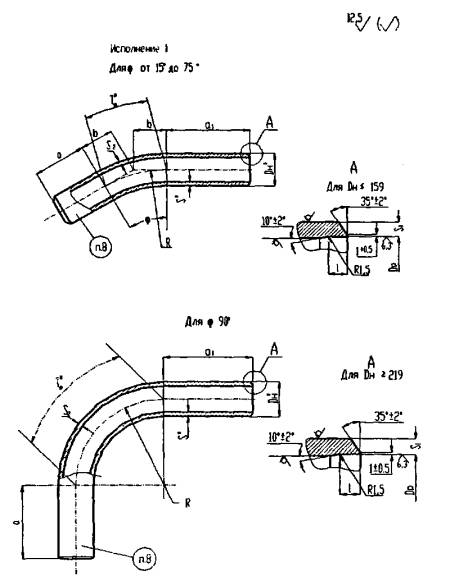

Рисунок 1, лист 1

_____________

*Размеры для справок

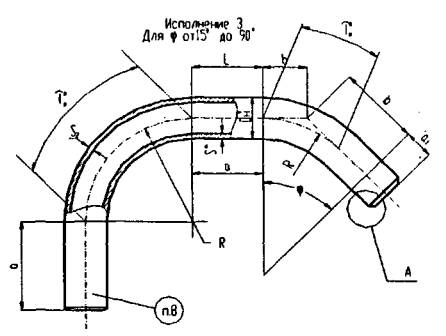

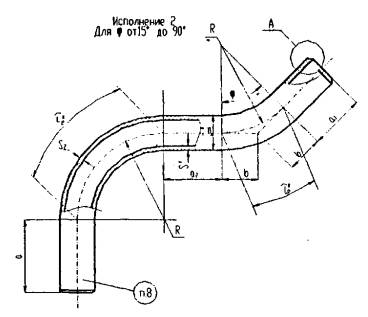

Рисунок 1, лист 2

Таблица 2

Размеры в миллиметрах

Условное давление Ру, МПа (кгс/см2)

Условный проход Dy

Размеры присоединяемых труб Dн×S

Dн

Dp

S

S1

S2

L

α

α1

α2

R

Номин.

Пред. откл.

не менее

не менее

4,0 (40)

80

89×3,5

89

84

+0,35

3,5

2,5

2,5

10

250

600

250

250

100

108×4

108

102

4

3

2,8

125

133×4

133

127

+0,40

б

4,2

300

300

300

150

159×5

159

151

7

4

5,0

350

350

350

200

219×7

219

208

+0,46

9

6,3

15

400

700

400

500

250

273×8

273

259

+0,52

11

5

7,7

20

500

800

500

750

2,5 (25)

125

133×4

133

127

+0,40

4

3

2,8

10

300

600

300

300

150

159×5

159

151

5

4

3,5

350

350

350

200

219×7

219

208

+0,46

7

5,0

15

400

700

400

500

250

273×8

273

259

+0,52

8

5

5,6

20

500

800

500

750

300

325×8

325

311

13

4,5

9,2

600

1000

600

900

350

377×9

377

361

+0,57

5

800

800

1050

400

426×9

426

410

+0,63

14

9,8

1000

1000

1200

1,6 (16)

300

325×8

325

311

+0,52

8

4,5

5,6

600

600

900

350

377×9

377

361

+0,57

9

5

6,3

800

800

1050

400

426×9

426

410

+0,63

1000

1000

1200

Окончание таблицы 2

Размеры в миллиметрах

Условный проход Dy

Углы гибов φ

Масса 1м трубы, кг

15°

22°30'

30°

45°

60°

75°

90°

lp

b

lp

b

lp

b

lp

b

lp

b

lp

b

lp

b

80

66

33

98

50

131

67

196

104

262

144

327

192

393

250

7,38

100

10,26

125

79

40

118

60

157

80

236

124

314

173

393

230

471

300

18,79

150

92

46

138

70

183

94

275

145

367

202

458

269

550

350

26,24

200

131

66

196

100

262

134

393

207

524

289

655

384

785

500

46,61

250

197

99

295

149

393

201

589

311

785

433

982

575

1180

750

76,16

125

79

40

118

60

157

80

236

124

314

173

393

230

471

300

12,73

150

92

46

138

70

183

94

275

145

367

202

458

269

550

350

18,99

200

131

66

196

100

262

134

393

207

524

289

655

384

785

500

36,60

250

197

99

295

149

393

201

589

311

785

433

982

575

1180

750

52,28

300

236

119

353

179

471

241

707

373

943

520

1178

690

1413

900

107,19

350

275

138

412

209

550

281

825

435

1100

606

1374

805

1649

1050

126,50

400

314

158

471

239

628

322

943

497

1257

693

1571

920

1885

1200

154,22

300

236

119

353

179

471

241

707

373

943

520

1178

690

1413

900

62,54

350

275

138

412

209

550

281

825

435

1100

606

1374

805

1649

1050

81,68

400

314

158

471

239

628

322

943

497

1257

693

1571

920

1885

1200

92,56

Пример условного обозначения крутоизогнутой трубы исполнения 1, с углом гиба 60°, диаметром 159 мм и толщиной стенки 7 мм, с прямыми участками α = 350 мм, α1 = 600 мм, с длиной развертки 1317 мм, на условное давление Ру 4 МПа для трубопроводов группы В по "Правилам АЭУ".

Труба крутоизогнутая В1-60°-159×7-350×600-1317-4 ОСТ 34-42-662-84

Пример условного обозначения крутоизогнутой трубы исполнения 3, с углом гиба 60°, диаметром 133 мм и толщиной стенки 6 мм, с прямыми участками α = 300 мм, α1 = 600 мм, L = 300 мм с длиной развертки 1828 мм, на условное давление Ру 4 МПа для трубопроводов, на которые распространяются "Правили пара и горячей воды".

Труба крутоизогнутая П3-60°-133×6-300×600×300-1828-4 ОСТ 34-42-662-84

То же для трубопроводов по СНиП 3.05.05-84.

Труба крутоизогнутая 3-60°-133×6-300×600×300-1828-4 ОСТ 34-42-662-84

4. Материал - трубы бесшовные в соответствии с сортаментом труб ОСТ 34-42-658-84, разделы 1 и 2.

5. Длина прямого участка L в табл. 2 не указана и может быть принята любой величины, но не менее 100 мм.

По согласованию с заводом-изготовителем длины прямых участков α и α1, указанные в табл. 2, могут быть уменьшены, но не менее чем до 100 мм.

6. Неуказанные предельные отклонения размеров .

7. Общие требования к подготовке кромок труб под сварку с трубопроводом - по ОСТ 34-42-659.

8. Маркировать товарный знак завода-изготовителя, угла гиба, наружный диаметр, толщину стенки, условное давление и обозначение по настоящему стандарту.

9. Остальные технические требования - по ОСТ 34-42-660.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

УТВЕРЖДЕН ПРИКАЗОМ Министерства энергетики и электрификации СССР от 24.04.1984 г. № 163

ИСПОЛНИТЕЛИ Л.Б. Грузер, Н.Г. Нечаева, В.А. Малашонок, В.И. Есарев, В.В. Горбачев, И.А. Головин, Л.М. Иванова, Л.Е. Иевлева, М.В. Морозюк, Е.А. Голубева

ЗАРЕГИСТРИРОВАН ВИФС за № 8330043 от 21.09.84.

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка

номер пункта, подпункта перечисления, приложения

Правила АЭУ

1, абзацы 1и 2,



3, пример обозначения, абзац 1

Правила пара и горячей воды

2, 3, пример обозначения, абзац 3

РД 03-94



СНиП 3.05.05-84

2, 3, пример обозначения, абзац 2

ОСТ 34-42-658-84

4

ОСТ 34-42-659-84

7

ОСТ 34-42-660-84

9

ПЕРЕИЗДАНИЕ С ИЗМЕНЕНИЯМИ

Извещение № 1 от 06 03 86 № 32а

Изменение № 2 от 20 09 88 № 374а

Извещение № 3 от 25 12 90 № 176а

Изменение № 4 от 02 06 95 № 117

Изменение № 5 от 21.01.01 № 18.
