ОТРАСЛЕВОЙ СТАНДАРТ

Детали и сборочные единицы трубопроводов АС

Pраб < 2,2 МПа (22 кгс/см2), T ≤ 300 °С

ТРОЙНИКИ ПЕРЕХОДНЫЕ С УСИЛЕННЫМ ШТУЦЕРОМ

Конструкция и размеры

ОСТ

34-10-433-90

Дата введения 01.01.91

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на переходные тройники с усиленным штуцером из коррозионно-стойкой стали для трубопроводов групп B и C атомных станций по «Правилам АЭУ».

Стандарт соответствует требованиям «Правил АЭУ».

Допускается применение переходных тройников с усиленным штуцером по данному стандарту для трубопроводов, на которые распространяются «Правила пара и горячей воды» и СНиП 3.05.05.

2. Конструкция и размеры переходных тройников с усиленным штуцером должны соответствовать указанным на черт. 1 и в табл. 1 и 2.

После рассверловки

До рассверловки

I

Для Dн ≤ 57 мм

Для Dн от 76 до 108 мм

Для Dн ≥ 133 мм

* Размеры для справок

Черт. 1


Таблица 1

Размеры в мм

Обозначение

Условное давление Pу, МПа (кгс/см2)

Условный проход Dу´Dу1

Размеры присоединяемых труб

Dн

Dн1

Dр

d

dδ

S

S1

L

H

g

e

Масса, кг

к корпусу

к штуцеру

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

01

2,5 (25)*

15×10

18×2,5

14×2

18

14

13,5

+0,18

7

+0,10

10

2,5

2,0

130

105

6

12

0,27

02

20×10

25×3

25

19,5

+0,21

3,0

2,5

110

0,36

03

20×15

18×2,5

18

10

+0,12

13

0,42

04

25×10

32×2,5

14×2

32

14

28

7

+0,10

10

2,5

2,0

150



0,43

05

25×15

18×2,5

18

10

+0,12

13

0,48

06

25×20

25×3

25

15

19

0,66

07

32×10

38×3

14×2

38

14

33

+0,25

7

+0,10

10

3,0

2,5

115

0,53

08

32×15

18×2,5

18

10

+0,12

13

0,59

09

32×20

25×3

25

15

19

0,76

10

32×25

32×2,5

32

24

+0,14

28

0,93

11

50×10

57×3

14×2

57

14

52

+0,30

7

+0,10

10

200

125

0,95

12

50×15

18×2,5

18

10

+0,12

13

1,01

13

50×20

25×3

25

15

19

1,19

14

50×25

32×2,5

32

24

+0,14

28

1,36

15

50×32

38×3

38

28

33

7

14

1,58

16

65×15

76×4,5

18×2,5

76

18

68

+0,30

10

+0,12

13

4,5

3,5

200

134

6

12

1,80

17

65×20

25×3

25

15

19

12

6

1,98

18

65×25

32×2,5

32

24

+0,14

28

132

2,15

19

65×32

38×3

38

28

33

14

7

2,37

20

80×20

89×5

25×3

89

25

80

15

+0,12

19

5,0

4,0

250

140

12

6

2,99

21

80×25

32×2,5

32

24

+0,14

28

3,15

22

80×32

38×3

38

28

33

14

7

3,37

23

100×25

108×5

32×2,5

108

32

99

+0,35

24

28

150

12

6

3,74

24

100×32

38×3

38

28

33

14

7

3,96

25

125×32

133×6

133

124

+0,40

6,0

3,0

160

5,49

26

150×32

159×6

159

150

175

6,46

* Применение переходных тройников с усиленным штуцером допускается для трубопроводов группы B с рабочим давлением Pраб ≤ 1,57 МПа (16 кгс/см2) и расчетной температурой T ≤ 100 °С.


Пример условного обозначения переходного тройника с усилением штуцером Dу 80 мм и Dу1 25 мм, Pу 1,5 МПа (15 кгс/см2) для трубопроводов группы B по «Правилам АЭУ» с контролем сварных швов по ПНАЭ Г-7-010 для сварного соединения IIIс категории:

Тройник переходной B 80×25-1,5-IIIc 21 ОСТ 34-10-433-90,

то же, для трубопроводов группы C на условное давление Pу 2,5 МПа (25 кгс/см2) с контролем сварных швов для IIIв категории сварного соединения:

Тройник переходной C 80×25-2,5-IIIв 21 ОСТ 34-10-433-90,

то же, для трубопроводов, на которые распространяются «Правила пара и горячей воды»:

Тройник переходной П 80×25-2,5-IIIв 21 ОСТ 34-10-433-90,

то же, для трубопроводов, на которые распространяются СНиП 3.05.05:

Тройник переходной 80×25-2,5-IIIв 21 ОСТ 34-10-433-90.

Таблица 2

Обозначение тройника переходного с усиленным штуцером

Поз. 1

Корпус

Поз. 2

Штуцер

Размеры в мм

Материал

Масса, кг

Обозначение

Dн×S

L

Марка стали

Стандарт

01

18×2,5

130

08Х18Н10Т или 12Х18Н10Т

См. ОСТ 34-10-416

0,12

2-01

02

25×3

0,21

03

2-02

04

32×2,5

150

0,27

2-01

05

2-02

06

2-03

07

38×3

0,38

2-01

08

2-02

09

2-03

10

0,37

2-04

11

57×3

200

0,80

2-01

12

2-02

13

2-03

14

0,79

2-04

15

2-05

16

76×4,5

1,59

2-02

17

2-03

18

1,58

2-04

19

2-05

20

89×5

250

2,60

2-03

21

2,59

2-04

22

2,58

2-05

23

108×5

3,17

2-04

24

3,16

2-05

25

133×6

4,70

26

159×6

5,66

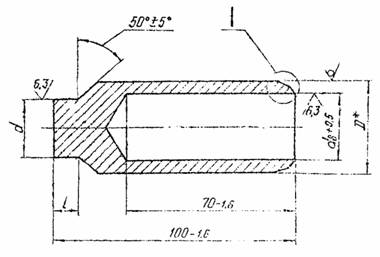

3. Конструкция и размеры штуцеров должны соответствовать указанным на черт. 2 и в табл. 3.

I

* Размер для справки

Черт. 2

Таблица 3

Размеры в мм

Обозначение

Условное давление Pу, МПа (кгс/см2)

Условный проход Dу

D

Dн1

dв

d

l

Материал

Масса, кг

Номин.

Пред. откл.

Марка стали

Условия поставки

2-01

2,5 (25)

10

18

14

10

7

-0,050

-0,150

8

08Х18Н10Т или 12Х18Н10Т ГОСТ 5632

Круг ГОСТ 5949

0,15

2-02

15

22

18

13

10

-0,060

-0,180

0,21

2-03

20

30

25

19

15

0,39

2-04

25

38

32

28

24

-0,070

-0,210

10

0,59

2-05

32

45

38

33

28

0,79

4. Материал:

а) корпуса дет. 1 - см. табл. 2,

б) штуцера дет. 2 - см. табл. 3.

5. Неуказанные предельные отклонения размеров - по классу точности «грубый» ГОСТ 25670.

6. Несоосность диаметров D и dв не более 0,5 мм.

7. С целью обеспечения допустимого смещения кромок при S ≤ 5 мм выполнить калибровку или раздачу концов корпуса.

8. Сварные стыковые соединения - по ОСТ 34-10-417.

9. Методы и объем контроля сварного соединения штуцера с корпусом тройников - в соответствии с ОСТ 34-10-440.

10. Остальные технические требования - по ОСТ 34-10-440.



Лист регистрации изменений ОСТ 34-10-433-90

Изм.

Номера листов (страниц)

Номер документа

Подпись

Дата

Срок введения изменения

измененных

замененных

новых

аннулированных
