ОТРАСЛЕВОЙ СТАНДАРТ

Детали и сборочные единицы трубопроводов АС

Pраб < 2,2 МПа (22 кгс/см2), T ≤ 300 °С

ТРУБЫ КРУТОИЗОГНУТЫЕ

Конструкция и размеры

ОСТ
34-10-421-90

Дата введения 01.01.91

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на крутоизогнутые трубы из коррозионностойкой стали для трубопроводов групп B и C атомных станций по «Правилам АЭУ», изготовляемые на трубогибочных станках с нагревом токами высокой частоты.

Стандарт соответствует требованиям «Правил АЭУ».

Допускается применение крутоизогнутых труб по данному стандарту для трубопроводов, на которые распространяются «Правила пара и горячей воды» и СНиП 3.05.05.

2. Конструкция и размеры крутоизогнутых труб с одним или несколькими гибами, расположенными в одной плоскости, должны соответствовать указанным на чертеже и в табл. 2.

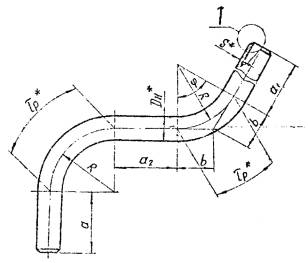

Исполнение 1

Для φ от 15° до 75°

Для φ 90°

I

Для Dн ≤ 108 мм

Для Dн ≥ 133 мм

Исполнение 2

Для φ от 15° до 90°

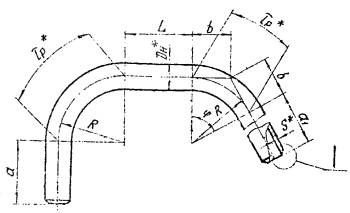

Исполнение 3

Для φ от 15° до 90°

* Размеры для справок

Размеры в мм

Условное давление Pу, МПа (кгс/см2)

Условный проход Dу

Dн

Dр

S

S1 не менее

l

a

a1

a2

R

Номин.

Пред. откл.

не менее

2,5 (25)

65

76

68

+0,30

4,5

3,5

10

200

600

200

200

80

89

80

5

4,0

250

250

250

100

108

99

+0,35

125

133

124

+0,40

6

15

350

300

350

150

159

150

350

400

200

219

200

+0,46

11

7,5

25

400

700

400

500

220

209

7

5,0

250

273

255

+0,52

11

6,5

500

800

500

750

300

325

305

12

7,0

600

1000

600

900



Условный проход Dу

Углы гибов φ

Масса 1 м трубы, кг

15°

22°30′

30°

45°

60°

75°

90°

τр

b

τр

b

τр

b

τр

b

τр

b

τр

b

τр

b

65

52

26

78

40

105

54

157

83

209

115

262

153

314

200

7,98

80

66

33

98

50

131

67

196

104

262

144

327

192

393

250

10,42

100

12,77

125

92

46

137

70

183

94

275

145

367

202

458

269

550

350

18,90

150

105

53

157

80

209

107

314

166

419

231

523

307

628

400

22,78

200

131

66

196

99

262

134

393

207

524

289

654

384

785

500

56,79

250

196

99

294

149

393

201

589

311

785

433

982

575

1178

750

71,50

300

236

118

353

179

471

241

707

373

942

520

1178

691

1414

900

93,20

Пример условного обозначения крутоизогнутой трубы исполнения 1, с углом гиба 60° диаметром 159 мм и толщиной стенки 6 мм с прямыми участками a = 350 мм, a1 = 600 мм с длиной развертки 1317 мм на условное давление 2,5 МПа для трубопроводов группы C, на которые распространяются «Правила АЭУ»:

Труба крутоизогнутая С1-60°-159×6-350×600-1317-2,5 ОСТ 34-10-421-90,

то же, для трубопроводов группы B, на которые распространяются «Правила АЭУ»:

Труба крутоизогнутая B1-60°-159×6-350×600-1317-2,5 ОСТ 34-10-421-90.

Пример условного обозначения крутоизогнутой трубы исполнения 3, с углом гиба 60° диаметром 133 мм и толщиной стенки 6 мм с прямыми участками a = 350 мм, a1 = 600 мм, L = 300 мм, с длиной развертки 1828 мм на условное давление 2,5 МПа для трубопроводов, на которые распространяются «Правила пара и горячей воды»:

Труба крутоизогнутая П3-60°-133×6-350×600×300-1828-2,5 ОСТ 34-10-421-90,

то же, для трубопроводов, на которые распространяются СНиП 3.05.05:

Труба крутоизогнутая 3-60°-133×6-350×600×300-1828-2,5 ОСТ 34-10-421-90.

3. Материал - трубы бесшовные из стали марок 08Х18Н10Т или 12Х18Н10Т см. ОСТ 34-10-416.

4. Неуказанные предельные отклонения размеров по классу точности «грубый» ГОСТ 25670.

5. С целью обеспечения допустимого смещения кромок при S ≤ 5 мм выполнить калибровку или раздачу концов деталей.

6. По согласованию с заводом-изготовителем прямые участки «a» и «a1» могут быть меньше указанных в таблице, но не менее 100 мм.

7. Длина прямого участка L в таблице не указана и может быть принята любой величины, но не менее 100 мм.

8. Сварные стыковые соединения - по ОСТ 34-410-417.

9. Остальные технические требования - по ОСТ 34-10-440.
