ОСТ 92-0746-72

ОТРАСЛЕВОЙ СТАНДАРТ

ШТИФТЫ ЦИЛИНДРИЧЕСКИЕ

Конструкция и размеры

Дата введения 1973-01-01

1 Область применения

Настоящий стандарт распространяется на цилиндрические штифты (далее - штифты) и устанавливает их конструкцию и размеры.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на следующий стандарт:

ОСТ 92-0748-72 Детали крепежные. Конструкция и размеры.

3 Конструкция и размеры

3.1 Конструкция и размеры штифтов должны соответствовать указанным на рисунке 1 и в таблице 1, их теоретическая масса приведена в таблице 1.

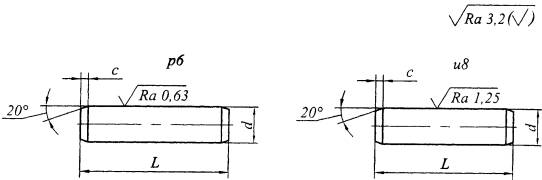

Рисунок 1

Таблица 1

d

Номин.

1

1,6

2

3

4

5

6

8

10

12

Пред. откл.

p6

u8

с

0,2

0,3

0,4

0,6

0,7

0,8

1,0

1,2

1,6

L

Масса 100 шт. штифтов, кг

5

0,003

0,007

0,012

-

-

-

-

-

-

-

6

0,004

0,010

0,015

-

-

-

-

-

-

-

8

0,005

0,012

0,020

0,044

-

-

-

-

-

-

10

-

0,016

0,025

0,055

0,099

-

-

-

-

-

12

-

0,019

0,029

0,067

0,118

0,185

0,264

-

-

-

14

-

0,022

0,034

0,078

0,138

0,216

0,311

-

-

-

16

-

-

0,039

0,089

0,158

0,247

0,355

-

-

-

18

-

-

0,044

0,100

0,178

0,277

0,400

-

-

-

20

-

-

0,049

0,111

0,197

0,308

0,444

0,790

1,233

-

22

-

-

0,054

0,122

0,217

0,359

0,488

0,869

1,356

-

25

-

-

-

-

0,247

0,385

0,555

0,966

1,541

2,220

28

-

-

-

-

0,276

0,431

0,621

1,106

1,726

2,486

30

-

-

-

-

0,296

0,462

0,666

1,185

1,850

2,663

32

-

-

-

-

0,316

0,493

0,710

1,264

1,993

2,841

36

-

-

-

-

0,345

0,539

0,777

1,383

2,158

3,197

40

-

-

-

-

0,395

0,616

0,888

1,580

2,466

3,561

45

-

-

-

-

-

0,693

0,999

1,778

2,774

3,995

50

-

-

-

-

-

0,771

1,110

1,975

3,083

4,439

60

-

-

-

-

-

0,925

1,332

2,370

3,699

5,327

70

-

-

-

-

-

1,079

1,554

2,765

4,316

6,215

80

-

-

-

-

-

1,233

1,776

3,160

4,932

7,102

90

-

-

-

-

-

-

1,918

3,555

5,549

7,990

100

-

-

-

-

-

-

2,220

3,950

6,165

8,878

110

-

-

-

-

-

-

-

4,345

6,782

9,766

Пример условного обозначения штифта диаметром d = 2 мм с предельным отклонением р6, длиной L = 20 мм, из материала с условной маркировкой 66, с покрытием 05:

Штифт 2´20.66.05 ОСТ 92-0746-72

3.2 Штифты должны быть изготовлены из материалов, указанных в таблице 2.

Таблица 2

Условная маркировка марки материала

Марка материала

Условная маркировка марки материала

Марка материала

66

Сталь 45

55

Сталь 09X16Н4Б

47

Сталь 12Х21Н5Т





3.3 Условная маркировка марки материала, покрытия и остальные технические требования по ОСТ 92-0748.



Ключевые слова: цилиндрический штифт
