ОСТ 92-0727-72

ОТРАСЛЕВОЙ СТАНДАРТ



ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ, С ПОЛЕМ ДОПУСКА h9 И
КОРОТКОЙ НАРЕЗНОЙ ЧАСТЬЮ

Конструкция и размеры

Дата введения 1973-01-01

1 Область применения

Настоящий стандарт распространяется на винты с потайной головкой, с полем допуска h9 и короткой нарезной частью (далее - винты) и устанавливает их конструкцию и размеры.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на следующий стандарт:

ОСТ 92-0748-72 Детали крепёжные. Технические требования.

3 Конструкция и размеры

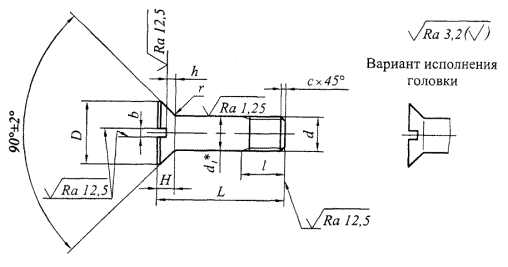

3.1 Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1, 2, их теоретическая масса приведена в таблице 2.

Рисунок 1

Таблица 1

Размеры в миллиметрах

Резьба

d1

h9

D

h15

Н

не более

h

b

r

±0,2

с

l

d

шаг, Р

Номин.

Пред откл

крупный

мелкий

М5

0,8

-

5

9,5

2,5

1,2

1,2

0,5

1,0

8

+0,50

-0,25

М6

1

6

11,5

3,0

1,5

1,6

9

М8

1,25

8

15,5

4,0

2,0

0,8

1,6

11

М10

1,5

10

19,5

5,0

2,5

2,0

13

+1,0

-0,5

М12

-

1,5

12

22,0

6,0

3,0

3,0

1,0

15

М14

14

25,0

6,5

3,5

16

М16

16

29,0

7,0

4,0

1,5

18

Таблица 2

Размеры в миллиметрах

d

М5

М6

М8

М10

М12

М14

М16

L

Масса 100 шт. винтов, кг

Номин.

Пред. откл

14

±0,35

0,210

-

-

-

-

-

-

16

0,241

0,340

-

-

-

-

-

18

0,272

0,375

-

-

-

-

-

20

±0,40

0,302

0,426

0,784

-

-

-

-

22

0,333

0,477

0,848

-

-

-

-

24

0,363

0,521

0,931

1,452

-

-

-

26

0,394

0,566

1,014

1,555

2,262

-

-

28

0,425

0,610

1,097

1,658

2,446

-

-

30

0,456

0,655

1,180

1,720

2,630

3,95

-

32

±0,50

0,486

0,700

1,258

1,894

2,814

4,19

-

34

0,517

0,744

1,336

2,028

3,008

4,44

_

36

0,548

0,788

1,414

2,162

3,192

4,69

-

38

0,579

0,832

1,492

2,296

3,376

4,93

-

40

0,610

0,877

1,570

2,430

3,550

5,18

-

42

0,641

0,922

1,650

2,554

3,730

5,43

-

44

0,672

0,966

1,730

2,678

3,900

5,67

-

46

-

-

1,810

2,802

4,080

5,92

-

48

-

-

1,890

2,926

4,260

6,17

-

50

-

-

1,970

3,050

4,440

6,41

-

55

±0,60

-

-

-

3,419

4,570

7,01

-

60

-

-

-

3,811

5,041

7,61

-

65

-

-

-

4,204

5,513

8,21

-

70

-

-

-

4,596

5,985

8,81

-

75

-

-

-

4,989

6,456

9,42

-

80

-

-

-

-

6,928

10,02

-

85

±0,70

-

-

-

-

7,400

10,62

-

90

-

-

-

-

7,871

11,22

-

95

-

-

-

-

8,343

11,82

-

100

-

-

-

-

8,815

12,42

16,24

Пример условного обозначения винта диаметром резьбы d = 10 мм, с крупным шагом резьбы и полем допуска 6е, длиной L = 40 мм, из материала с условной маркировкой 44, с покрытием 02 толщиной 9 мкм:

Винт М10-6е´40.44.029 ОСТ 92-0727-72

3.2 Винты должны быть изготовлены из материала, указанного в таблице 3.

Таблица 3

Условная маркировка марки материала

Марка материала

44

Сталь 30ХГСА

3.3* Размер после покрытия.

3.4 Вариант исполнения головки устанавливает изготовитель.

3.5 Условная маркировка марки материала, покрытие и остальные технические требования по ОСТ 92-0748.



Ключевые слова: винт, потайная головка, короткая нарезная часть
