ОСТ 92-0721-72

ОТРАСЛЕВОЙ СТАНДАРТ



БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
ДЛЯ ШАРНИРНЫХ СОЕДИНЕНИЙ

Конструкция и размеры

Дата введения 1973-01-01

1 Область применения

Настоящий стандарт распространяется на болты с шестигранной головкой для шарнирных соединений (далее - болты) и устанавливает их конструкцию и размеры.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на следующий стандарт:

ОСТ 92-0748-72 Детали крепёжные. Технические требования.

3 Конструкция и размеры

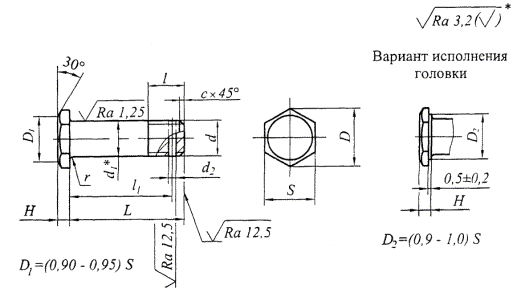

3.1 Конструкция и размеры болтов должны соответствовать указанным на рисунке 1 и в таблицах 1, 2.

Рисунок 1

Таблица 1

Размеры в миллиметрах

Резьба

d,

f7

d2

D

не менее

S

h13

Н

r

±0,2

c

l

d

шаг, Р

Номин.

Пред. откл.

крупный

мелкий

М5

0,8

-

5

1,6

8,8

8

2,5

0,5

1,0

8

+1,6

М6

1

6

11,0

10

+2,0

М8

1,25

8

2,0

13,2

12

3,0

0,8

1,6

9

+2,5

М10

1,5

10

2,5

15,5

14

4,0

11

+3,0

М12

-

1,5

12

18,9

17

1,0

12

Таблица 2

Размеры в миллиметрах

d

М5

М6

М8

М10

М12

d

М5

М6

М8

М10

М12

L

Пред. откл.

l1

l1

L

Пред. откл.

l1

l1

Номин.

Пред. откл.

Номин.

Пред. откл.

20

±0,4

±0,2

17

-

-

-

-

32

±0,5

±0,3

29

29

28

28

-

22

19

19

-

-

-

34

31

31

30

30

-

24

±0,3

21

21

-

-

-

36

33

33

32

32

32

26

23

23

22

-

-

38

35

35

34

34

34

28

25

25

24

-

-

40

37

37

36

36

36

30

27

27

26

26

-

42

-

39

38

38

38

44

±0,5

±0,3

-

41

40

40

40

55

±0,6

-

-

51

51

51

46

-

43

42

42

42

60

±0,4

-

-

-

56

56

48

-

-

44

44

44

65

-

-

-

61

61

50

-

-

46

46

46

70

-

-

-

66

66

Пример условного обозначения болта диаметром резьбы d = 10 мм, с крупным шагом резьбы и полем допуска 6е, длиной L = 40 мм, из материала с условной маркировкой 43, с покрытием 02 толщиной 9 мкм:

Болт М10-6е´40.43.029 ОСТ 92-0721-72

3.2 Болты должны быть изготовлены из материалов, указанных в таблице 3.

Таблица 3

Условная маркировка марки материала

Марка материала

43

Сталь 30ХГСА

44

3.3* Размер после покрытия.

3.4 Вариант исполнения головки устанавливает изготовитель.

3.5 Условная маркировка марки материала, покрытие и остальные технические требования по ОСТ 92-0748.

3.6 Теоретическая масса болтов указана в приложении А.

Приложение А

(справочное)

Теоретическая масса болтов

А.1 Теоретическая масса болтов приведена в таблице А. 1.

Таблица А.1

Размеры в миллиметрах

d

М5

М6

М8

М10

М12

d

М5

М6

М8

М10

М12

L

Масса 100 шт. болтов, кг

L

Масса 100 шт. болтов, кг

20

0,42

-

-

-

-

40

0,73

0,98

1,79

2,85

4,13

22

0,45

0,58

-

-

-

42

-

1,03

1,87

2,97

4,30

24

0,48

0,63

-

-

-

44

-

1,07

1,94

3,09

4,48

26

0,51

0,67

1,23

-

-

46

-

1,12

2,02

3,22

4,66

28

0,54

0,72

1,31

-

-

48

-

-

2,10

3,34

4,84

30

0,57

0,76

1,39

2,23

-

50

-

-

2,18

3,46

5,01

32

0,61

0,81

1,47

2,36

-

55

-

-

2,38

3,77

5,46

34

0,64

0,85

1,55

2,48

-

60

-

-

-

4,08

5,90

36

0,67

0,89

1,63

2,60

3,77

65

-

-

-

4,39

6,35

38

0,70

0,94

1,71

2,73

3,95

70

-

-

-

4,70

6,79
