НАРЕЗКА ПАЗОВ ДЕФОРМАЦИОННЫХ ШВОВ
В ЗАТВЕРДЕВШЕМ ЦЕМЕНТОБЕТОННОМ ПОКРЫТИИ
АЭРОДРОМОВ, УСТРАИВАЕМЫХ КОМПЛЕКТОМ
БЕТОНОУКЛАДОЧНЫХ МАШИН «АВТОЕРЕЙД»
ИЛИ ДС-100



I. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта предназначена для использования при разработке проектов производства работ и организации работ и труда на объектах строительства.

В основу технологической карты положены следующие исходные данные:

- в цементобетонном покрытии ряда шириной 7,5 м и толщиной 28 см пазы поперечных швов сжатия нарезают через 6 м;

- швы расширения устраивают в конце смены;

- продольный шов устраивают между смежными рядами покрытия;

- алмазные диски охлаждают смазывающе-охлаждающей жидкостью (СОЖ);

- сменная производительность звена рабочих в составе 12 чел. - 600 м цементобетонного покрытия ряда (4500 м2).

II. УКАЗАНИЯ ПО ТЕХНОЛОГИИ ПРОИЗВОДСТВЕННОГО ПРОЦЕССА

Нарезку пазов деформационных швов в затвердевшем бетоне производят при достижении бетоном прочности не менее 100 кг/см2.

Ориентировочно время, необходимое для набора бетоном указанной прочности в зависимости от температуры воздуха, составляет:

Время в часах

6 - 8

10 - 12

15 - 20

24 - 30

Средняя температура воздуха, °С

25 - 30

15 - 25

5 - 15

5

Расстояния между поперечными швами сжатия и швами расширения назначают согласно проекту.

Пазы швов нарезают ступенчатого сечения глубиной не менее 1/4 - 1/3 толщины покрытия.

При нарезке пазов швов алмазные диски рекомендуется охлаждать смазывающе-охлаждающей жидкостью СОЖ следующего состава: в 1 м3 воды растворяют 10 кг гудрона от хлопкового масла и 0,35 кг каустической соды.

В качестве СОЖ можно также применять водно-мыльный раствор с содержанием стирального порошка «Лотос», «Кристалл», «Донбасс», «Мылолит» в количестве от 0,3 до 0,5 %.

Стиральный порошок вводят в расходную емкость с водой охлаждения на рабочей площадке.

Применение СОЖ сокращает расход алмазных дисков и воды, позволяет увеличить производительность нарезчиков.

В цементобетонном покрытии аэродромов нарезают пазы швов сжатия, швов расширения, продольных швов.

Нарезка пазов швов сжатия

В затвердевшем бетоне пазы швов сжатия нарезают в такой последовательности: первый паз нарезают посредине плиты между швами расширения и далее к краям через 18 - 25 м друг от друга, а затем нарезают остальные швы.

Для нарезки пазов применяют двухдисковый самоходный нарезчик швов конструкции ПКБ Главстроймеханизации, представляющий собой навесное оборудование 5669-00000-00А, смонтированное на самоходном шасси одной из машин бетоноукладочного комплекта Д-375/376. Самоходное шасси устанавливают на пневмоколесный ход.

Оборудование, выпускаемое серийно Пушкинским заводом треста «Трансстройпром», включает направляющую (навесную) балку с двумя самоходными каретками режущих дисков, оснащенную по концам гидроцилиндрами и механизмами наводки балки в плане. В комплект оборудования входят гидравлическая насосная станция, электродвигатель, система водоснабжения с баком емкостью 4 м3.

Перед нарезкой пазов на бетонном покрытии делают разбивку и разметку швов.

На шпиндели двух кареток (режущих головок) ставят пакет из двух или трех алмазных дисков разного диаметра (например, диски диаметром 250 + 320 + 250 мм).

Нарезку пазов швов производят следующим образом. Нарезчик устанавливают в рабочее положение около линии шва так, чтобы засечка намеченного шва находилась в одной плоскости с режущими дисками. С помощью механизма наводки выправляют в плане положение балки с каретками и опускают ее к поверхности бетонного покрытия. Включают механизм вращения дисков, одновременно открывают вентиль подачи СОЖ (или воды). Заглубляют диски в бетон и включают механизм подачи кареток с режущими дисками. Паз поперечного шва нарезают одновременно двумя каретками, связанными между собой тягой: алмазными дисками одной каретки нарезают шов от края бетонного покрытия до середины, а дисками другой каретки - от середины до противоположного края покрытия.

Заглубление режущих дисков контролируют визуально.

По окончании нарезки паза шва отключают механизм подачи кареток и вращения режущих дисков, перекрывают подачу СОЖ и поднимают навесную балку с каретками в транспортное положение. Включают механизм передвижения нарезчика и одновременно включают механизм обратного хода кареток.

На месте нарезки очередного паза все операции по нарезке повторяют.

В условиях континентального климата поперечные швы сжатия устраивают только комбинированным способом в два приема:

- в свежеуложенном бетоне нарезчиком швов ДНШС-60-3М нарезают паз с одновременной закладкой в него изоловой или полиэтиленовой прокладки толщиной 0,2 - 2 мм (см. технологическую карту «Нарезка поперечных швов сжатия в свежеуложенном бетонном покрытии аэродромов модернизированным нарезчиком швов ДНШС-60-3М». М., Оргтрансстрой, 1976);

- после затвердения бетона и набора им прочности не менее 100 кг/см2 по заложенной прокладке нарезают паз верхней части шва нарезчиками с алмазными дисками. Для этого используют нарезчик швов Д-432АМ, на шпиндель которого ставят пакет из 2 - 3 алмазных дисков одного диаметра.

При нарезке паза в покрытии промежуточного ряда нарезчик устанавливают в начале шва так, чтобы алмазные диски находились строго над линией шва. Включают механизм вращения дисков. Одновременно включают подачу СОЖ (воды), заглубляют алмазные диски в бетон и включают механизм подачи нарезчика вперед. В процессе нарезки управляют нарезчиком, чтобы он не отклонялся от курса и чтобы диски резали паз точно по заложенной прокладке.

По окончании нарезки шва режущие диски поднимают, отключают механизм вращения режущих дисков, перекрывают подачу СОЖ и нарезчик вручную перемещают к следующему шву. Колеса нарезчика перемещаются по поверхности бетона.

Поперечные швы маячных рядов нарезчиком Д-432АМ нарезают за два приема: нарезчик устанавливают у кромки покрытия и нарезают паз до противоположной кромки.

Затем нарезчик с поднятыми в транспортное положение дисками разворачивают на 180° и дорезают оставшуюся часть шва (занятую прежде нарезчиком).

При работе двух нарезчиков их подключают к цистерне с СОЖ емкостью 3 - 4 м3 и к электростанции мощностью 60 квт. Цистерну и электростанцию по мере передвижения нарезчиков перемещают вдоль участка работ автомобилем.

Если в условиях континентального климата или в условиях резкого суточного перепада температуры швы в свежеуложенном бетоне предварительно не нарезали, то для предохранения бетона от температурных трещин применяют следующий способ.

На ранней стадии твердения, когда прочность бетона достигнет 50 - 70 кг/см2, в бетонном покрытии делают прорези на глубину 1/4 - 1/3 толщины покрытия. Для этого применяют самоходный нарезчик конструкции ПКБ Главстроймеханизации, в конструкцию которого рекомендуется внести следующие усовершенствования:

1. Устанавливают вариатор, позволяющий увеличивать скорость вращения режущих дисков с 3260 до 4500 об/мин.

2. Устанавливают вариатор в цепи привода кареток, позволяющий увеличивать скорость подачи кареток с режущими дисками в пределах от 0,3 до 1,2 м/мин.

Для нарезки прорезей на шпиндели режущих головок нарезчика ставят по одному алмазному диску и увеличивают скорость вращения режущих дисков и скорость подачи кареток.

Прорези делают в таком порядке: первую прорезь делают посредине плиты, а затем в обе стороны от нее через 18 - 25 м.

После того как бетон наберет прочность не менее 100 кг/см2, в обычном порядке нарезают пазы швов сжатия, в том числе и на прорезях. Для нарезки пазов швов сжатия применяют самоходные двухдисковые нарезчики швов конструкции ПКБ Главстроймеханизации, для нарезки верхней части пазов швов сжатия по прорезям используют нарезчики Д-432АМ.

Нарезка пазов швов расширения

Паз шва расширения нарезают точно над заложенной в бетон доской. При этом ширину паза делают на 2 мм больше толщины доски.

Нарезку паза производят одним из следующих способов:

- над доской делают две параллельные прорези двумя алмазными дисками, между которыми ставят металлическую прокладку;

- прорези делают одним диском поочередно с одной стороны доски, а потом со второй стороны.

В обоих случаях бетонный гребень между прорезями выкалывают до доски зубилом.

Для нарезки паза шва расширения рекомендуется использовать нарезчик Д-432АМ.

Нарезка паза продольного шва

Продольный шов устраивают между смежными рядами покрытия способом нарезки паза верхней части шва. Паз продольного шва нарезают нарезчиком Д-903 (ДС-510), при этом на передний шпиндель нарезчика ставят пакет карборундовых дисков одного диаметра для зачистки кромок покрытия, а на второй шпиндель - пакет из двух-трех алмазных дисков одного диаметра.

Нарезчик устанавливают на шов так, чтобы указатели, расположенные на поворотном круге, совпали с линией шва. Затем нарезчик поднимают на поворотном круге и при помощи выдвижной рукоятки разворачивают на такой угол, чтобы указатель продольной симметрии совпал с линией шва. После этого нарезчик опускают на ходовые колеса, включают подачу СОЖ, включают в работу диски с постепенным заглублением в бетон.

С помощью регулятора скорости (дросселя гидродвигателя) включают минимальную подачу и постепенно увеличивают ее до оптимальной величины.

Контроль за заглублением дисков производят визуально по сегменту заглубления диска. При нарезке шва необходимо следить за охлаждением дисков и при появлении пара или искр уменьшить скорость резания.

После окончания нарезки алмазные диски снимают, моют и сдают в охраняемую кладовую, а нарезчик очищают, ставят в транспортное положение и перемещают на место стоянки.

Нарезчик подключают к цистерне емкостью 3 - 4 м3 на прицепе с СОЖ (или водой охлаждения).

По мере передвижения нарезчика прицеп с цистерной перемещают автомобилем.

Указания по технике безопасности

До начала работы необходимо осмотреть все узлы и крепления нарезчиков и недостатки устранить.

Запрещается во время работы нарезчиков производить смазку, регулировку, какие-либо исправления или смену дисков. Категорически запрещается работа при открытой крышке кожуха режущих дисков. Нарезать шов разрешается только в защитных очках.

Работать при незафиксированном положении дисков запрещается.

Каждый режущий диск должен быть установлен строго вертикально и при вращении касаться стенки шва всей плоскостью.

Если на месте работы нарезчика Д-903 нет песка, то на прицеп с водой устанавливают ящик с песком на случай воспламенения топлива.

Участок работ ограждают знаками, запрещающими проезд.

Электростанцию обязательно заземляют. При уходе на перерыв электростанцию выключают.

При нарезке швов в затвердевшем цементобетонном покрытии следует руководствоваться «Указаниями по производству и приемке аэродромно-строительных работ» СП 121-73, М., Стройиздат, 1974; «Техническими указаниями по устройству деформационных швов в цементобетонных дорожных покрытиях , М., Оргтрансстрой, 1969; «Правилами техники безопасности при строительстве, ремонте и содержании автомобильных дорог», М., «Транспорт», 1969.

III. УКАЗАНИЯ ПО ОРГАНИЗАЦИИ ТРУДА

Для успешного выполнения работ на участок заранее должны быть доставлены все необходимые материалы и инструменты. Запасные алмазные диски должны храниться в специальных сейфах или ящиках.

Работу нарезчиков по нарезке пазов деформационных швов в затвердевшем цементобетонном покрытии организуют в две смены.

Для нарезки пазов швов на сменной захватке цементобетонного покрытия длиной 600 м организуют три звена: одно нарезает пазы поперечных швов сжатия, в том числе и прорези пазов через 18 - 25 м в бетоне ранней стадии твердения, второе дорезает верхнюю часть пазов швов сжатия по прорезям и третье нарезает пазы продольных швов.

Нарезка пазов и прорезей пазов поперечных швов сжатия

Для нарезки пазов и прорезей пазов швов сжатия организуют звено из 6 чел. следующего состава:

Машинисты нарезчиков           4 разр. - 3

Помощники машинистов         3     »    - 3

За звеном закрепляют три самоходных двухдисковых нарезчика швов конструкции ПКБ Главстроймеханизации.

Сменную захватку длиной 600 м делят на три равных участка для одновременной нарезки швов тремя нарезчиками.

Каждым нарезчиком на своем участке вначале одним алмазным диском нарезают в соответствующем порядке прорези пазов швов сжатия, а затем пакетом алмазных дисков разного диаметра нарезают пазы швов сжатия.

Основные обязанности в звене распределяют следующим образом: машинисты нарезчиков вместе с помощниками готовят машины к работе, устанавливают режущие алмазные диски, настраивают нарезчики для выполнения работ.

В процессе работы машинист управляет работой нарезчика.

Помощник машиниста следует около нарезчика, следит за качеством нарезаемых швов, с помощью механизма наводки выправляет положение навесной балки с каретками в плане, открывает вентили подачи СОЖ, подает машинисту сигнал для включения механизма вращения дисков.

Дорезание верхней части пазов швов сжатия по прорезям

Для дорезания верхней части пазов швов сжатия организуют звено из 2 чел. следующего состава:

Машинист нарезчика                4 разр. - 1

Машинист электростанции      4     »    - 1

За звеном закрепляют модернизированный нарезчик швов Д-432АМ, электростанцию ПЭС-30 и емкость для СОЖ на прицепе.

Перед началом работы машинист проверяет правильность и надежность крепления дисков на валу шпинделя (допустимый радиальный зазор под гайкой не более 0,5 мм), перпендикулярность режущего диска поверхности покрытия (регулируется изменением положения левого колеса по высоте), работу водяного насоса и штуцера (струя воды должна равномерно охлаждать обе стороны диска), натяжение ремней клиноременной передачи (регулируется изменением расстояния между валами шпинделя и промежуточного ролика).

Машинист электростанции следит за бесперебойным питанием нарезчиков электроэнергией и состоянием кабелей. Он помогает машинисту нарезчика в передвижении нарезчика по участку работ и в приготовлении СОЖ.

Нарезка пазов продольных швов

Для нарезки пазов продольных швов организуют звено из 4 чел. в следующем составе:

Машинисты нарезчиков           4 разр. - 2

Дорожные рабочие                    1     »    - 2

За звеном закрепляют два нарезчика Д-903 (ДС-510) и две емкости для СОЖ на тележках.

Сменную захватку длиной 600 м делят на два одинаковых участка для одновременного ведения работ.

Основные обязанности в звене распределяют следующим образом: машинисты нарезчиков готовят машины к работе, устанавливают алмазные и карборундовые диски. До начала нарезки швов все рукоятки управления золотниками машинисты ставят в нейтральное положение, а рукоятки управления дросселями - в положение минимальной подачи. В процессе работы машинисты управляют работой нарезчиков.

Дорожные рабочие подсоединяют к нарезчикам шланги подачи СОЖ, готовят СОЖ и по мере перемещения нарезчиков подтаскивают шланги. В процессе нарезки швов дорожные рабочие периодически контролируют положение указателя курса нарезчика.

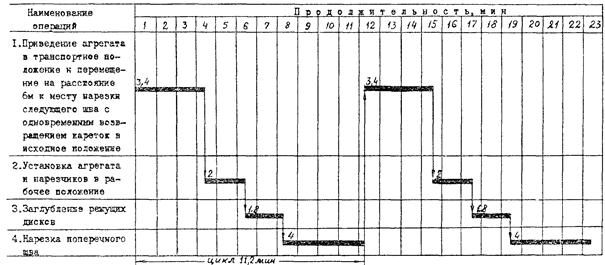

ЦИКЛОГРАММА НАРЕЗКИ ПРОРЕЗЕЙ И ПАЗОВ ПОПЕРЕЧНЫХ ШВОВ СЖАТИЯ ДЛИНОЙ 7,5 м САМОХОДНЫМ ДВУХДИСКОВЫМ НАРЕЗЧИКОМ ШВОВ КОНСТРУКЦИИ ПКБ ГЛАВСТРОЙМЕХАНИЗАЦИИ

Описание: 1001835-1

Производительность нарезчика за 1 час работы м швов

Возможная производительность за 8-часовую смену при коэффициенте использования нарезчика по времени в течение смены Кв = 0,78 составляет 250 м швов

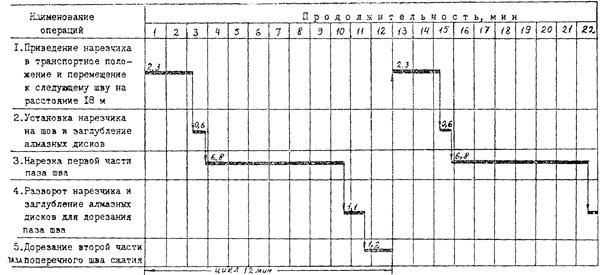

ЦИКЛОГРАММА НАРЕЗКИ ВЕРХНЕЙ ЧАСТИ ПОПЕРЕЧНЫХ ШВОВ СЖАТИЯ ПО УЗКИМ ПРОРЕЗЯМ МОДЕРНИЗИРОВАННЫМ НАРЕЗЧИКОМ Д-432АМ

Описание: 1001835-2

Производительность нарезчика Д-432АМ за 1 час работы м швов

При коэффициенте использования по времени в течение смены Кв = 0,83 производительность нарезчика за 6-часовую смену составляет 37,5 ´ В ´ 0,83 = 249 м швов.

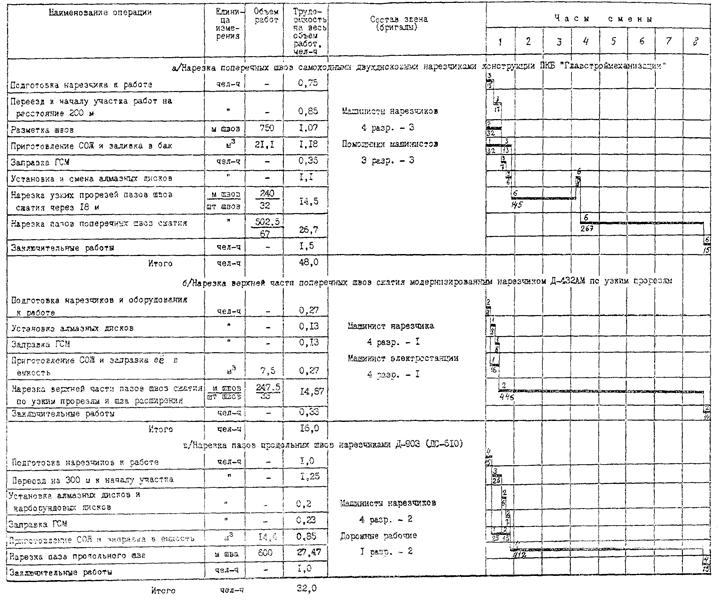

IV. ГРАФИК НАРЕЗКИ ПАЗОВ ШВОВ В ЗАТВЕРДЕВШЕМ ЦЕМЕНТОБЕТОННОМ ПОКРЫТИИ. УСТРОЕННОМ КОМПЛЕКТОМ МАШИН «АВТОГРЕЙД» ИЛИ ДС-100 НА ЗАХВАТКЕ ДЛИНОЙ 600 м ЦЕМЕНТОБЕТОННОГО ПОКРЫТИЯ АЭРОДРОМОВ (1350 м ШВОВ)

Описание: 1001835-IV

Всего на захватку длиной 600 м, чел-ч 96,0

на 1000 м швов 8,89 чел-дн (71,11 чел-ч)

на 1000 м2 покрытия 2,66 чел-дн (21,33 чел-ч)

Примечания. 1. Отдых рабочих в размере 10 % включен в трудоемкость работ.

2. Цифра над линией - количество рабочих, занятых в операции, цифра под линией - продолжительность операции, млн.


V. ОСНОВНЫЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Трудоемкость работ на 1000 м2 покрытия, чел-дн.................................. 2,66

То же на 1000 м швов, чел-дн.................................................................... 8,89

Средний разряд рабочих........................................................................... 3,3

Выработка на одного рабочего в смену, м швов.................................... 112,5

Коэффициент использования нарезчиков по времени в течение смены, Кв:

а) самоходных двухдисковых нарезчиков швов

конструкции ПКБ Главстроймеханизации................................ 0,78

б) модернизированного нарезчика Д-432АМ................................. 0,83

в) нарезчиков Д-903 (ДС-510).......................................................... 0,76

VI. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

А. Основные материалы

Наименование материалов

Марка, ГОСТ

Единица измерения

Количество

на сменную захватку 600 м покрытия (4500 м2)

на 1000 м2

Алмазные диски

ГОСТ 16115-70

шт.

10,5

2,4

Карборундовые диски КЧ24СТЗБ

ГОСТ 4785-64

»

18

4

Жидкость СОЖ

-

м3

43

9,6

Б. Машины, оборудование, инвентарь

Наименование, марка                                                                Количество

Самоходные двухдисковые нарезчики швов с навесным оборудованием 5969-00000-00А    3

Модернизированный нарезчик швов Д-432АМ.................................................... 1

Нарезчики швов Д-903 (ДС-510)............................................................................. 2

Электростанция ПЭС-30.......................................................................................... 1

Емкости для воды 3 - 4 м3 (на прицепе)................................................................. 3

Шланги резиновые диаметром 25 мм длиной по 60 м (ГОСТ 2432-50)............. 3

Рейки для разметки швов......................................................................................... 6

Наборы слесарных инструментов........................................................................... 6
