Нормы и расценки
на новые технологии
в строительстве

(СПРАВОЧНИК ИНЖЕНЕРА-СМЕТЧИКА)

Под общей редакцией П.В. Горячкина

ЧАСТЬ I

ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ
И ЕДИНИЧНЫЕ РАСЦЕНКИ НА СТРОИТЕЛЬНЫЕ РАБОТЫ

СБОРНИК 27. АВТОМОБИЛЬНЫЕ ДОРОГИ

Москва
2004 г.

Авторский коллектив:

П.В. Горячкин, А.И. Штоколов, В.Г. Гурьев, А.Н. Жуков, А.П. Иванов. Л.А. Данилова, Б.А. Бархударян, М.В. Макарова, Е.Н. Федотова, В.М. Семкова, Н.Н. Калинко, Т.А. Кропотова, М.И. Гуслин

Нормы и расценки на новые технологии в строительстве (Справочник инженера-сметчика). - Москва, 2004.

Предлагаемый Справочник включает дополнительные элементные сметные нормы и единичные расценки в базисном уровне цен 2000 года на работы с применением новых технологий, оборудования, машин и механизмов, материалов, изделий и конструкций, в том числе импортного производства, а также дополнительные нормы и расценки по традиционным технологиям производства работ.

Предназначен для широкого круга инженерно-технических специалистов и экономистов строительно-монтажных и ремонтно-строительных организаций, связанных с разработкой, согласованием, утверждением и экспертизой сметной документации.

СОДЕРЖАНИЕ

Сборник 27. Автомобильные дороги. 3

Таблица ЭСН 27-03-011 Фрезерование асфальтобетонного покрытия самоходными дорожными фрезами по типу дорожных фрез фирмы «WIRTGEN». 4

Таблица ЭСН 27-03-012 Нормы для корректировки таблицы 27-03-011 при увеличении толщины фрезеруемого слоя. 6

Таблица ЭСН 27-04-018 Устройство теплоизоляционного слоя из экструзионных вспененных полистирольных плит «Пеноплэкс» вручную.. 7

Таблица ЭСН 27-05-003 Устройство покрытий мостовых, тротуаров и площадей из искусственных элементов мощения (тротуарной плитки) 8

Таблица ЭСН 27-05-004 Устройство мощения из камня гранитного штучного мелкоразмерного. 10

Таблица ЭСН 27-05-006 Устройство покрытий мостовых, тротуаров и площадей комплектом оборудования для механизированного мощения тротуарной плиткой по системе фирмы «Optimas». 12

Таблица ЭСН 27-06-029 Устройство покрытия из горячих асфальтобетонных смесей асфальтоукладчиками импортного производства типа асфальтоукладчиков фирмы «VOGELE». 13

Таблица ЭСН 27-06-030 Нормы для корректировки таблицы 27-06-029 при изменении толщины покрытия на 0,5 см.. 15

Таблица ЭСН 27-07-005 Устройство покрытия дорожек и тротуаров из горячих асфальтобетонных смесей асфальтоукладчиками импортного производства типа асфальтоукладчиков фирмы «VOGELE». 16

Таблица ЭСН 27-07-006 Устройство асфальтобетонных покрытий дорожек и тротуаров из литой мелкозернистой смеси. 18

Таблица ЭСН 27-07-007 Устройство щебеночных дорожек и площадок. 20

Таблица ЭСН 27-09-018 Разметка проезжей части термопластиком с применением стеклянных светоотражающих микрошариков. 21

Таблица ЭСН 27-09-019 Нанесение вертикальной дорожной разметки вручную.. 28

Таблица ЭСН 27-09-031 Установка световозвращающих дорожных знаков (С/О) на опорах. 33

Таблица ЭСН 27-09-032 Установка световозвращающих дорожных знаков на растяжках. 35

Таблица ЭСН 27-09-033 Установка световозвращающих дорожных знаков индивидуального проектирования. 36

Таблица ЭСН 27-09-034 Установка объемных световых дорожных знаков. 37

Таблица ЭСН 27-09-035 Установка стоек, опор для знаков. 38

Таблица ЭСН 27-09-036 Установка выносных и крепежных кронштейнов, стеновых креплений и хомутов. 38

Таблица ЭСН 27-09-037 Установка светофоров, дополнительной секции. 39

Таблица ЭСН 27-09-038 Установка экранов к светофору. 41

Таблица ЭСН 27-09-039 Установка светофорных колонок в комплекте с основанием.. 41

Таблица ЭСН 27-09-040 Установка маяка мигающего света. 42

Таблица ЭСН 27-09-041 Установка пешеходного вызывного устройства. 43

Таблица ЭСН 27-09-042 Установка выносного пульта управления. 43

Таблица ЭСН 27-09-043 Установка автоматического переключения программ (АПП) 44

Таблица ЭСН 27-09-044 Установка контроллеров УК-2, УК-4, БКТ, ДКЛ, ДКМ, ДКЛ-МП.. 45

Таблица ЭСН 27-09-046 Нанесение дорожной разметки холодным пластиком.. 45

Таблица ЭСН 27-09-047 Нанесение дорожной разметки краской. 45

Таблица ЭСН 27-09-048 Демаркирование линий дорожной разметки с применением демаркера СМ-300. 45

Таблица ЭСН 27-09-049 Наладка контроллеров. 45

Таблица ЭСН 27-09-060 Техническое обслуживание светофорных объектов. 45

Таблица ЭСН 27-00-061 Техническое обслуживание светофора. 45

Таблица ЭСН 27-09-062 Техническое обслуживание аппаратуры: Квартальное обслуживание АПП, ВПУ, ТСКУ-3М, шкафа учета электроэнергии и обслуживание контроллеров. 45

Таблица ЭСН 27-09-063 Техническое обслуживание аппаратуры: Техническое обслуживание электрооборудования светофорного объекта, запорного устройства шкафа и табло вызова пешехода. 45

Таблица ЭСН 27-09-064 Техническое обслуживание аппаратуры: Техническое обслуживание детектора транспортного типа ДТИ.. 45

Таблица ЭСН 27-09-065 Техническое обслуживание аппаратуры КРОСС, телефонной линии связи, телефонных шкафов. 45

Таблица ЭСН 27-09-066 Техническое обслуживание дорожных знаков. 45

Таблица ЭСН 27-09-067 Ремонт аппаратуры на объекте: Ремонт контроллеров УК, БКТ, ДКЛ, ДКМ, ДКЛ-МП, КЗУ-1, УСКД-М, КДУ-1. 45

Таблица ЭСН 27-09-068 Ремонт аппаратуры в мастерской: Средний ремонт контроллеров. 45

Таблица ЭСН 27-09-069 Ремонт светофоров в мастерской: Ремонт транспортного светофора. 45

Таблица ЭСН 27-09-070 Ремонт светофоров в мастерской: Ремонт пешеходного светофора. 45

Таблица ЭСН 27-09-071 Ремонт светофоров на объекте. 45

Таблица ЭСН 27-09-072 Замена транспортного и пешеходного светофоров, объемного дорожного и плоского знаков, триолей и экранов. 45

Таблица ЭСН 27-09-073 Набор схемы при аварийных работах и изменении схем организации движения. 45

Таблица ЭСН 27-09-074 Малярные работы: Окраска осевых кронштейнов. 45

Таблица ЭСН 27-09-075 Малярные работы: Окраска выносных кронштейнов. 45

Таблица ЭСН 27-09-076 Малярные работы: Окраска стоек дорожного знака, контроллеров, будки регулировщика, выносного пульта управления. 45

Таблица ЭСН 27-10-009 Приготовление термопластика для нанесения дорожной разметки. 45

Таблица ЭСН 27-12-015 Устройство покрытий из материала (крошка), полученного при фрезеровании асфальтобетонного покрытия. 45

ЧАСТЬ I

ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ И ЕДИНИЧНЫЕ РАСЦЕНКИ

НА СТРОИТЕЛЬНЫЕ РАБОТЫ

СБОРНИК 27. АВТОМОБИЛЬНЫЕ ДОРОГИ

РАЗДЕЛ 03. ПОДГОТОВКА СУЩЕСТВУЮЩИХ ОСНОВАНИЙ И ПОКРЫТИЙ ПОД ЧЕРНЫЕ ЩЕБЕНОЧНЫЕ (ГРАВИЙНЫЕ) И АСФАЛЬТОБЕТОННЫЕ ПОКРЫТИЯ (ПРИ РЕКОНСТРУКЦИИ)

2. РАЗБОРКА СУЩЕСТВУЮЩИХ СООРУЖЕНИЙ

Фрезерование асфальтобетонного покрытия самоходными дорожными фрезами по типу дорожных фрез фирмы «WIRTGEN»

Техническая часть

1.24. Расценками таблицы 27-03-011 на фрезерование асфальтобетонного покрытия предусмотрено применение двух типоразмеров фрез по ширине фрезерного барабана (350 - 1000 мм; 1900 - 2010 мм) импортного производства по типу дорожных фрез фирмы «WIRTGEN».

Применение конкретного типоразмера фрез определяется проектной организацией в зависимости от размеров фрезеруемых поверхностей, количества колодцев и других подземных сооружений, находящихся на фрезеруемой части дорожного покрытия, мощности и параметров фрез и др.

При изменении толщины слоя фрезерования, принимаются расценки по ближайшей толщине.

В нормах и расценках учтена разборка асфальтобетонного покрытия вокруг колодцев и других подземных коммуникаций перед началом фрезерования асфальтобетонного покрытия на ремонтируемой части дороги.

При наличии колодцев и других подземных коммуникаций более 8 шт. на 1000 м2 дороги к нормам и расценкам таблицы 27-03-011 следует применять коэффициенты, приведенные в п.п. 3.2; 3.3 и 3.4 таблицы 3.

При работе в местах прохода коммуникаций электроснабжения применяются коэффициенты п. 4 Таблицы поправочных коэффициенты для учета влияния условий производства работ Общих указаний по применению ФЕР-2001 (Производство строительных работ вблизи объектов, находящихся под высоким напряжением).

При производстве работ на одной половине проезжей части при систематическом движении транспорта на другой применяются коэффициенты п. 3.1. Технической части.

Общее количество возвратного материала (лома и крошки асфальтобетона) для вывоза автомобилями-самосвалами производится по следующей формуле:

Q = S ´ H ´ G ´ Kп,

где

S - площадь фрезерования, м2;

Н - глубина фрезерования, мм;

G - плотность фрезеруемого асфальтобетонного покрытия т/м3;

Плотность фрезеруемого асфальтобетонного покрытия принимается в пределах от 2,2 до 2,4 т/м3. Фактическое значение определяется по паспортным данным дороги (улицы) или лабораторным методом - по усмотрению заказчика (собственника).

Кп - коэффициент, учитывающий уменьшение площади фрезерования из-за колодцев или других подземных инженерных сооружений. (Среднее значение Кп принимается равным 0,9).

Транспортировку возвратного материала автотранспортом подрядчика оплачивает заказчик (собственник) по соответствующей таблице Сметных цен на перевозку грузов автомобильным транспортом, Сборника средних сметных цен (ССЦ) по классу груза I.

Погрузка возвратного материала в автомобили-самосвалы учтена в нормах и расценках таблицы 27-03-011.

Стоимость возвратных материалов (лома и крошки асфальтобетона) определяется заказчиком (собственником) согласно п.п. 3.1.1.7 «Методических указаний по определению стоимости строительной продукции на территории Российской Федерации» (МДС 81-1.99).

Таблица ЭСН 27-03-011 Фрезерование асфальтобетонного покрытия самоходными дорожными фрезами по типу дорожных фрез фирмы «WIRTGEN»

Состав работ:

01. Разборка асфальтобетонного покрытия отбойными пневматическими молотками вокруг колодцев и других местах, недоступных для разборки фрезами. 02. Сгребание материала от разборки в ковш погрузчика и погрузка в автомобиль-самосвал. 03. Фрезерование асфальтобетонного покрытия на проезжей части дороги с погрузкой отфрезерованного материала транспортером в автомобили-самосвалы. 04. Замена изношенных резцов. 05. Заправка фрез водой поливомоечной машиной. 06. Подметание остатков отфрезерованного материала на проезжей части дороги щетками поливомоечной машины. 07. Сгребание отфрезерованного материала в ковш погрузчика вручную. 08. Погрузка остатков отфрезерованного материала погрузчиком в автомобиль-самосвал.

Измеритель: 100 м2

Фрезерование асфальтобетонного покрытия малыми дорожными фрезами с шириной фрезерного барабана 350 - 1000 мм и толщиной слоя:

27-03-011-1              5 см

27-03-011-2              10 см

27-03-011-3              12 см

Фрезерование асфальтобетонного покрытия большими дорожными фрезами с шириной фрезерного барабана 1900 - 2010 мм и толщиной слоя:

27-03-011-4              5 см

27-03-011-5              10 см

27-03-011-6              15 см

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-03-011-1

27-03-011-2

27-03-011-3

27-03-011-4

1

Затраты труда рабочих-строителей

чел.-ч.

3,49

5,81

6,97

1,34

1.1

Средний разряд работы



3

3

3

3

2

Затраты труда машинистов

чел.-ч.

5,55

9,18

11,01

2,93

3

МАШИНЫ И МЕХАНИЗМЫ











030101

Автопогрузчики 5 т

маш.-ч

0,045

0,045

0,045

0,045

050301

Компрессоры самоходные с двигателем внутреннего сгорания давлением 800 кПа (8 атм) 6,3 м3/мин

маш.-ч

0,045

0,045

0,045

0,045

330803

Молотки отбойные пневматические при работе от передвижных компрессорных станций

маш.-ч

0,09

0,09

0,09

0,09

121601

Машины поливомоечные 6000 л

маш.-ч

1,82

3,03

3,64

0,71

385000

Фрезы самоходные дорожные типа фрез фирмы «WIRTGEN» с шириной барабана 350 - 1000 мм

маш.-ч

1,82

3,03

3,64

-

400053

Автомобили-самосвалы грузоподъемностью до 15 т

маш.-ч

1,82

3,03

3,64

0,71

385002

Фрезы самоходные дорожные типа фрез фирмы «WIRTGEN» с шириной барабана 1900 - 2010 мм

маш.-ч

-

-

-

0,71

4

МАТЕРИАЛЫ











411-0001

Вода

м3

3,2

5,3

5,8

2,5

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-03-011-5

27-03-011-6

1

Затраты труда рабочих-строителей

чел.-ч.

1,74

2,18

1.1

Средний разряд работы



3

3

2

Затраты труда машинистов

чел.-ч.

3,73

4,65

3

МАШИНЫ И МЕХАНИЗМЫ







030101

Автопогрузчики 5 т

маш.-ч

0,045

0,045

050301

Компрессоры самоходные с двигателем внутреннего сгорания давлением 800 кПа (8 атм) 6,3 м3/мин

маш.-ч

0,045

0,045

330803

Молотки отбойные пневматические при работе от передвижных компрессорных станций

маш.-ч

0,09

0,09

121601

Машины поливомоечные 6000 л

маш.-ч

0,91

1,14

400053

Автомобили-самосвалы грузоподъемностью до 15 т

маш.-ч

0,91

1,14

385002

Фрезы самоходные дорожные типа фрез фирмы «WIRTGEN» с шириной барабана 1900 - 2010 мм

маш.-ч

0,91

1,14

4

МАТЕРИАЛЫ







411-0001

Вода

м3

3,2

4

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-03-011 Фрезерование асфальтобетонного покрытия самоходными дорожными фрезами по типу дорожных фрез фирмы «WIRTGEN»

100 м2



Фрезерование асфальтобетонного покрытия малыми дорожными фрезами с шириной фрезерного барабана 350 - 1000 мм и толщиной слоя:















27-03-011-1

5 см

100 м2

3007,53

36,40

2964,22

87,22

6,91

3,49

27-03-011-2

10 см

100 м2

5002,78

60,60

4930,73

144,43

11,45

5,81

27-03-011-3

12 см

100 м2

6007,33

72,70

5922,10

173,27

12,53

6,97



Фрезерование асфальтобетонного покрытия большими дорожными фрезами с шириной фрезерного барабана 1900 - 2010 мм и толщиной слоя:















27-03-011-4

5 см

100 м2

3954,73

13,98

3935,35

45,52

5,40

1,34

27-03-011-5

10 см

100 м2

5067,18

18,15

5042,12

58,01

6,91

1,74

27-03-011-6

15 см

100 м2

6346,27

22,74

6314,89

72,38

8,64

2,18

НОРМЫ ДЛЯ КОРРЕКТИРОВКИ ТАБЛИЦЫ 27-03-011 ПРИ УВЕЛИЧЕНИИ ТОЛЩИНЫ ФРЕЗЕРУЕМОГО СЛОЯ

Техническая часть

В таблице 27-03-012 приведены нормы и расценки для корректировки табл. 27-03-011 при изменении толщины фрезеруемого слоя на 1 см, разработанные на базе данных диаграмм по расчету теоретической производительности дорожных фрез фирмы «Wirtgen».

Анализ данных диаграмм теоретической производительности дорожных фрез фирмы «Wirtgen» показывает, что зависимость размеров площади фрезерования от толщины фрезеруемого слоя, величина обратно пропорциональная и изображается графически в виде равносторонней гиперболы.

Фрезерование асфальтобетонного покрытия фрезами с шириной фрезерного барабана от 1900 до 2010 мм экономически целесообразно производить:

- за 1 проход, при толщине фрезеруемого слоя до 15 см;

- за 2 прохода, при толщине фрезеруемого слоя от 15 до 30 см.

Фрезерование асфальтобетонного покрытия с толщиной слоя от 5 до 12 см, фрезами с шириной фрезерного барабана от 350 до 1000 мм экономически производить за 2 прохода с распределением толщины фрезеруемого слоя между проходами равномерно.

Таблица ЭСН 27-03-012 Нормы для корректировки таблицы 27-03-011 при увеличении толщины фрезеруемого слоя

Измеритель: 100 м2

При изменении фрезеруемого слоя на каждый 1 см добавлять:

27-03-012-1           к норме 27-03-011-1 при толщине слоя от 5 до 9 см;

27-03-012-2           к норме 27-03-011-2 при толщине слоя от 10 до 11 см;

27-03-012-3           к норме 27-03-011-4 при толщине слоя от 5 до 9 см;

27-03-012-4           к норме 27-03-011-5 при толщине слоя от 10 до 14 см

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-03-012-1

27-03-012-2

27-03-012-3

27-03-012-4

1

Затраты труда рабочих-строителей

чел.-ч.

0,46

0,58

0,08

0,09

1.1

Средний разряд работы



3

3

3

3

2

Затраты труда машинистов

чел.-ч.

0,72

0,9

0,16

0,16

3

МАШИНЫ И МЕХАНИЗМЫ











385000

Фрезы самоходные дорожные типа фрез фирмы «WIRTGEN» с шириной барабана 350 - 1000 мм

маш.-ч

0,24

0,3

-

-

385002

Фрезы самоходные дорожные типа фрез фирмы «WIRTGEN» с шириной барабана 1900 - 2010 мм

маш.-ч

-

-

0,04

0,04

400053

Автомобили-самосвалы грузоподъемностью до 15 т

маш.-ч

0,24

0,3

0,04

0,04

121601

Машина поливомоечная 6000 л

маш.-ч

0,24

0,3

0,04

0,04

4

МАТЕРИАЛЫ











411-0001

Вода

м3

0,42

0,25

0,14

0,16

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т. ч. оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

9

Табл. 27-03-012 Нормы для корректировки таблицы 27-03-011 при увеличении толщины фрезеруемого слоя

100 м2



При изменении фрезеруемого слоя на каждый 1 см добавлять:















27-03-012-1

к расценке 27-03-011-1 при толщине слоя от 5 до 9 см;

100 м2

395,76

4,80

390,05

11,35

0,91

0,46

27-03-012-2

к расценке 27-03-011-2 при толщине слоя от 10 до 11 см;

100 м2

494,15

6,05

487,56

14,18

0,54

0,58

27-03-012-3

к расценке 27-03-011-4 при толщине слоя от 5 до 9 см;

100 м2

222,48

0,83

221,35

2,50

0,30

0,08

27-03-012-4

к расценке 27-03-011-6 при толщине слоя от 10 до 14 см

100 м2

222,64

0,94

221,35

2,50

0,35

0,09

РАЗДЕЛ 04. ПОДСТИЛАЮЩИЕ, ВЫРАВНИВАЮЩИЕ СЛОИ, ОСНОВАНИЯ И ПОКРЫТИЯ

3. ОСНОВАНИЯ И ПОКРЫТИЯ ИЗ ЩЕБЕНОЧНЫХ МАТЕРИАЛОВ

Таблица ЭСН 27-04-018 Устройство теплоизоляционного слоя из экструзионных вспененных полистирольных плит «Пеноплэкс» вручную

Состав работ:

01. Прием упаковок плит «Пеноплэкс» с автомобиля с переноской на расстояние до 50 м. 02. Переноска плит «Пеноплэкс» на расстояние до 20 м и укладка первого слоя. 03. Переноска плит «Пеноплэкс» на расстояние до 20 м и укладка второго слоя (норма 2). 04. Закрепление крайних рядов верхнего слоя плит металлическими стержнями диаметром 6 - 8 мм, длиной 400 мм.

Измеритель: 100 м2 поверхности

Устройство теплоизоляционного слоя из экструзионных вспененных полистирольных плит «Пеноплэкс» вручную:

27-04-018-1           в один слой

27-04-018-2           в два слоя

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-04-018-1

27-04-018-2

1

Затраты труда рабочих-строителей

чел.-ч.

0,9

1,8

1.1

Средний разряд работы



2,4

2,1

4

МАТЕРИАЛЫ







(101-9668-001)

Стержни металлические д. 6 - 8 мм, длиной 400 мм

шт.

П

П

(104-0103-011)

Плиты полистирольные экструзионные «Пеноплэкс»

кв. м

П

П

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-04-018 Устройство теплоизоляционного слоя из экструзионных вспененных полистирольных плит «Пеноплэкс» вручную

100 м2 поверхности



Устройство теплоизоляционного слоя из экструзионных вспененных полистирольных плит «Пеноплэкс» вручную:















27-04-018-1

в один слой

100 м2

8,90

8,90

-

-

-

0,90

(101-9668-001)

Стержни металлические д. 6 - 8 мм, длиной 400 мм

шт.









П



(104-0103-011)

Плиты полистирольные экструзионные «Пеноплэкс»

кв. м









П



27-04-018-2

в два слоя

100 м2

17,28

17,28

-

-

-

1,80

(101-9668-001)

Стержни металлические д. 6 - 8 мм, длиной 400 мм

шт.









П



(104-0103-011)

Плиты полистирольные экструзионные «Пеноплэкс»

кв. м









П



РАЗДЕЛ 05. УСТРОЙСТВО МОСТОВЫХ И ПОДЗОРОВ

1. УСТРОЙСТВО МОСТОВЫХ

Таблица ЭСН 27-05-003 Устройство покрытий мостовых, тротуаров и площадей из искусственных элементов мощения (тротуарной плитки)

Состав работ:

01. Приемка, сортировка и подноска плитки. 02. Устройство песчано-цементной подсыпки с приготовлением цементно-песчаной смеси. 03. Мощение с разбивкой рядов и выверкой необходимых уклонов. 04. Трамбование мостовой и тротуаров. 05. Выкалывание каменных поребриков в местах примыкания мощения тротуарной плиткой. 06. Распиловка плитки при устройстве примыкания мощения к сооружениям и зданиям. 07. Расшивка швов.

Измеритель: 100 м2 площади мощения

Устройство покрытий из прямоугольных искусственных элементов мощения:

27-05-003-1              мостовых, площадей и тротуаров шириной свыше 2 м

27-05-003-2              тротуаров до 2 м

Устройство покрытий из фигурных искусственных элементов мощения:

27-05-003-3              мостовых, площадей и тротуаров шириной свыше 2 м

27-05-003-4              тротуаров до 2 м

Устройство покрытий из искусственных элементов мощения разной конфигурации:

27-05-003-5              мостовых, площадей и тротуаров шириной свыше 2 м

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-05-003-1

27-05-003-2

27-05-003-3

27-05-003-4

27-05-003-5

1

Затраты труда рабочих-строителей

чел.-ч.

522,1

772,7

533,5

768,3

667

1.1

Средний разряд работы



3,7

3,7

3,7

3,7

3,8

2

Затраты труда машиниста

чел.-ч.

33,89

82,09

26,21

57,24

28,28

3

МАШИНЫ И МЕХАНИЗМЫ













030101

Автопогрузчики 5 т

маш.-ч

1,24

1,86

1,24

1,86

1,24

040101

Электростанции передвижные 2 кВт

маш.-ч

30,58

77,88

22,9

53,03

24,97

121601

Машины поливомоечные 6000 л

маш.-ч

1,51

1,51

1,51

1,51

1,51

122801

Виброплиты с двигателем внутреннего сгорания

маш.-ч

1,86

1,86

1,86

1,86

2,23

331531

Пилы дисковые электрические

маш.-ч

61,15

155,75

45,8

106,05

49,93

400001

Автомобили бортовые до 5 т

маш.-ч

0,56

0,84

0,56

0,84

0,56

4

МАТЕРИАЛЫ













(101-9874)

Искусственные элементы мощения (тротуарная плита)

м2

101

104,1

101

104,7

104,7

101-9540

Цемент

т

0,61

0,61

0,61

0,61

0,61

101-9427

Круги отрезные алмазные

шт

1,1

2,7

0,7

1,6

0,8

408-9040

Песок для строительных работ природный

куб. м

5,55

5,55

5,55

5,55

5,55

403-9394

Песок для строительных работ природный обогащенный

куб. м

0,52

0,52

0,31

0,31

0,42

411-0001

Вода

куб. м

5,5

5,5

5,5

5,5

5,5

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-05-003 Устройство покрытий мостовых, тротуаров и площадей из искусственных элементов мощения (тротуарной плитки)

100 м2 площади мощения



Устройство покрытий из прямоугольных искусственных элементов мощения:















27-05-003-1

мостовых, площадей и тротуаров шириной свыше 2 м

100 м2

9661,21

5936,28

1517,84

500,50

2207,09

522,10

(101-9874)

Искусственные элементы мощения (тротуарная плитка)

м2









101



27-05-003-2

тротуаров до 2 м

100 м2

16273,02

8785,60

3189,12

1216,45

4298,30

772,70

(101-9874)

Искусственные элементы мощения (тротуарная плитка)

м2









104,10





Устройство покрытий из фигурных искусственных элементов мощения:















27-05-003-3

мостовых, площадей и тротуаров шириной свыше 2 м

100 м2

8987,21

6065,90

1256,34

386,07

1664,97

533,50

(101-9874)

Искусственные элементы мощения (тротуарная плитка)

м2









101



27-05-003-4

тротуаров до 2 м

100 м2

13919,83

8735,57

2342,98

846,19

2841,28

768,30

(101-9874)

Искусственные элементы мощения (тротуарная плитка)

м2









104,70





Устройство покрытий из искусственных элементов мощения разной конфигурации:















27-05-003-5

мостовых, площадей и тротуаров шириной свыше 2 м

100 м2

10843,45

7670,50

1367,15

416,91

1805,80

667,00

(101-9874)

Искусственные элементы мощения (тротуарная плитка)

м2









104,70



УСТРОЙСТВО МОЩЕНИЯ ИЗ КАМНЯ ГРАНИТНОГО ШТУЧНОГО МЕЛКОРАЗМЕРНОГО

Техническая часть

1. Общие указания

1.1 Настоящие элементные сметные нормы и единичные расценки распространяются на работы по устройству мощения из камня гранитного штучного мелкоразмерного и предназначены для определения потребности в ресурсах и для определения сметной стоимости указанных работ.

1.2 Нормы разработаны на основании производственных норм и в соответствии с рекомендациями Госстроя России.

1.3. Единичные расценки составлены в сметных ценах на 01.01.2000 г.

При изменении ценообразующих факторов стоимость работ, определенная по настоящим расценкам подлежит индексации или пересмотру.

1.4. В нормах и расценках предусмотрен полный комплекс основных, вспомогательных и сопутствующих работ, включая устройство монтажного слоя из песчано-цементной смеси толщиной до 50 мм, примыкание камня к поребрикам, зданиям и сооружениям и расшивку швов камня. Устройство оснований и выравнивающих слоев, а также установку поребриков следует учитывать дополнительно.

1.5. Принимая во внимание, что при расчете норм были учтены усредненные характеристики и условия, дополнительные расходы при устройстве примыкания к сооружениям и поребрикам принимать не следует.

1.6. При изменении толщины монтажного песчано-цементного слоя, расход материалов должен быть уточнен исходя из требуемого по проекту монтажного слоя.

2. Правила исчисления объемов работ.

2.1. При определении площади мощения следует учитывать всю площадь, включая площадь, занимаемую элементами для сбора воды.

3. Коэффициенты к элементным нормам и единичным расценкам

3.1. Распространить на вводимые нормы и расценки коэффициенты раздела 3 Технических частей ГЭСН-2001-27 и ФЕР-2001-27 п. 3.13 и п. 3.14.

Таблица ЭСН 27-05-004 Устройство мощения из камня гранитного штучного мелкоразмерного

Состав работ:

01. Приемка, сортировка и подноска камня. 02. Устройство песчано-цементной подсыпки толщиной до 50 мм с приготовлением цементно-песчаной смеси. 03. Мощение камнем с разбивкой рядов, выверкой необходимых уклонов и устройством примыканий. 04. Трамбование уложенного мощения. 05. Выкалывание каменных поребриков в местах примыкания мощения камня. 06. Распиловка камня при устройстве примыкания мощения к инженерным сооружениям и зданиям. 07. Расшивка швов. 08. Уплотнение мощения пневмокатком.

Измеритель: 100 м2 площади мощения

Мощение камнем гранитным штучным мелкоразмерным

27-05-004-1           мостовых, площадей и тротуаров шириной свыше 2,5 м

27-05-004-2           тротуаров шириной до 2,5 м

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-05-004-1

27-05-004-2

1

Затраты труда рабочих-строителей

чел.-ч.

469,3

641,4

1.1

Средний разряд работы



4,2

4,2

2

Затраты труда машинистов

чел.-ч.

60,53

99,95

3

МАШИНЫ И МЕХАНИЗМЫ







030101

Автопогрузчики 5 т

маш.-ч

1,23

1,29

040101

Электростанции передвижные 2 кВт

маш.-ч

30,4

67,6

120910

Катки дорожные самоходные на пневмоколесном ходу 16 т

маш.-ч

1,14

1,17

121601

Машины поливомоечные 6000 л

маш.-ч

2,07

2,07

331531

Пилы дисковые электрические

маш.-ч

60,8

135,14

385017

Плиты вибрационные с двигателем внутреннего сгорания фирмы «Dynapac», модель HL 700

маш.-ч

3,15

3,15

385018

Погрузчик универсальный «Bobcat», модель 863

маш.-ч

23,87

25,81

40000l

Автомобили бортовые до 5 т

маш.-ч

1,82

2,01

4

МАТЕРИАЛЫ







(412-9231)

Камень гранитный штучный мелкоразмерный (КШП, КШК) толщ. 100 мм

м2

94,1

96,6

101-9540

Цемент

т

0,75

0,75

408-9040

Песок для строительных работ природный

куб. м

5,55

5,55

408-9394

Песок для строительных работ природный обогащенный

куб. м

1,03

1,03

411-0001

Вода

куб. м

5,5

5,5

101-9427

Круги отрезные алмазные

шт

1,2

2,66

Примечание. При выполнении архитектурных тематических рисунков из гранитных элементов мощения дополнительный расход камня определяется по расчету, исходя из конкретных архитектурных рисунков.

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-05-004 Устройство мощения из камня гранитного штучного мелкоразмерного

100 м2 площади мощения



Мощение камнем гранитным штучным мелкоразмерным















27-05-004-1

мостовых, площадей и тротуаров шириной свыше 2,5 м

100 м2

13455,31

5687,92

5335,07

915,68

2432,32

469,30

(412-9231)

Камень гранитный штучный мелкоразмерный (КШП, КШК) толщ. 100 мм

м2









94,10



27-05-004-2

тротуаров шириной до 2,5 м

100 м2

19029,01

7773,77

6914,71

1504,05

4340,53

641,40

(412-9231)

Камень гранитный штучный мелкоразмерный (КШП, КШК) толщ. 100 мм

м2









96,60



УСТРОЙСТВО ПОКРЫТИЙ МОСТОВЫХ, ТРОТУАРОВ И ПЛОЩАДЕЙ КОМПЛЕКТОМ ОБОРУДОВАНИЯ ДЛЯ МЕХАНИЗИРОВАННОГО МОЩЕНИЯ ТРОТУАРНОЙ ПЛИТКОЙ ПО СИСТЕМЕ ФИРМЫ «OPTIMAS»

Техническая часть

1. Общие указания

1.46. В нормах табл. 27-05-006 предусмотрен полный комплекс основных, вспомогательных и сопутствующих работ при устройстве покрытий мостовых, тротуаров и площадей из тротуарных плиток различных размеров и конфигураций с применением машины с комплектом оборудования для механизированного мощения тротуарной плиткой по системе фирмы «Optimas».

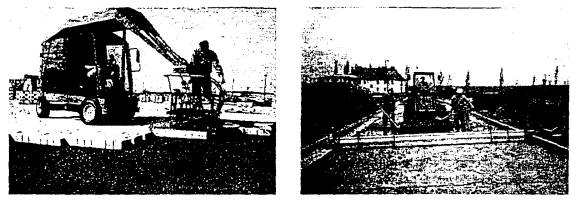

Машина «Optimas» с комплектом дополнительного оборудования выполняет следующие функции: планирование пескоцементной смеси; захват гидравлическим грейфером тротуарных плиток из специальных поддонов и укладка их на пескоцементное основание; затирка швов гидравлической щеткой машины «Optimas»; сметание песка вальцовой щеткой машины «Optimas». Другие операции технологического процесса: планирование пескоцементного основания планировочным «рубанком» (брусом); колка тротуарных плиток при устройстве примыканий к зданиям и инженерным конструкциям; трамбование поверхности мощения выполняются без применения машины «Optimas». На выполнение дополнительных функций затрачивается от 15 % до 30 % от общего времени мощения тротуарной плиткой.

Затраты на устройство оснований и выравнивающих слоев, устройство поребриков, перевозка тротуарных плиток на строительную площадку следует учитывать дополнительно.

Приложение: Расчет сметных норм и расценок на эксплуатацию машины с комплектом оборудования для механизированного мощения тротуарной плиткой по системе фирмы Optimas

Таблица ЭСН 27-05-006 Устройство покрытий мостовых, тротуаров и площадей комплектом оборудования для механизированного мощения тротуарной плиткой по системе фирмы «Optimas»

Состав работ:

01. Устройство основания из пескоцементной смеси. 02. Планирование пескоцементной смеси планировочным «рубанком» (брусом). 03. Захват гидравлическим грейфером тротуарных плиток из поддона и укладка их на пескоцементное основание. 04. Колка тротуарных плиток при устройстве примыканий к зданиям и инженерным конструкциям с применением специального станка (приспособления). 05. Трамбование поверхностей мощения виброплитой. 06. Затирка швов гидравлической щеткой машины «Optimas». 07. Сметание песка вальцовой щеткой машины «Optimas»

Измеритель: 100 м2 площади мощения

27-05-006-1           Устройство покрытий мостовых, тротуаров и площадей комплектом оборудования для механизированного мощения тротуарной плиткой по системе фирмы «Optimas».

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-05-006-1

1

Затраты труда рабочих-строителей

чел.-ч.

5,48

1.1

Средний разряд работы



2

2

Затраты труда машинистов

чел.-ч.

5,67

3

МАШИНЫ И МЕХАНИЗМЫ





030101

Автопогрузчик 5 т

маш.-ч.

0,85

400002

Автомобили бортевые грузоподъемностью до 8 т

маш.-ч.

0,74

381501

Комплект оборудования для механизированного мощения тротуарной плиткой по системе фирмы Optimas

маш.-ч.

2,04

122801

Виброплиты с двигателем внутреннего сгорания

маш.-ч.

1,86

4

МАТЕРИАЛЫ





(101-9874)

Искусственные элементы мощения (тротуарная плитка)

м2

104,1

407-9040

Смесь пескоцементная

м3

6,06

408-9394

Песок для строительных работ природный обогащенный

м3

0,52

102-0025

Бруски обрезные длиной 4 - 6,5 м, шириной 75 - 150 мм, толщиной 40 - 75 мм, III сорт

м3

0,05

411-0001

Вода

м3

1,5

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-05-006 Устройство покрытий мостовых, тротуаров и площадей комплектом оборудования для механизированного мощения тротуарной плиткой по системе фирмы «Optimas»

100 м2 площади мощения

27-05-006-1

Устройство покрытий мостовых, тротуаров и площадей комплектом оборудования для механизированного мощения тротуарной плиткой по системе фирмы «Optimas».

100 м2

3156,47

52,22

956,87

80,18

2147,38

5,48

(101-9874)

Искусственные элементы мощения (тротуарная плитка)

м2









104,10



РАЗДЕЛ 06. УСТРОЙСТВО ОСНОВАНИЙ И ПОКРЫТИЙ

2. НЕЖЕСТКИЕ ДОРОЖНЫЕ ОДЕЖДЫ

Таблица ЭСН 27-06-029 Устройство покрытия из горячих асфальтобетонных смесей асфальтоукладчиками импортного производства типа асфальтоукладчиков фирмы «VOGELE»

Состав работ:

01. Очистка основания. 02. Проливка битумом. 03. Приведение асфальтоукладчиков в рабочее положение. 04. Укладка асфальтобетонной смеси с обрубкой краев, устранением дефектов, трамбованием мест, недоступных укатке. 05. Укатка. 06. Вырубка образцов и заделка вырубок.

Измеритель: 1000 м2 покрытия

27-06-029-1           Устройство покрытия из горячих асфальтобетонных смесей асфальтоукладчиками импортного производства типа асфальтоукладчиков фирмы «VOGELE» средних типоразмеров при ширине укладки до 6 м и толщиной слоя 4 см

27-06-029-2           Устройство покрытия из горячих асфальтобетонных смесей асфальтоукладчиками импортного производства типа асфальтоукладчиков фирмы «VOGELE» больших типоразмеров при ширине укладки более 6 м и толщиной слоя 4 см

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-06-029-1

27-06-029-2

1

Затраты труда рабочих-строителей

чел.-ч

38,3

30,64

1.1

Средний разряд работы



4

4

2

Затраты труда машинистов

чел.-ч.

4,83

3,9

3

МАШИНЫ И МЕХАНИЗМЫ







120102

Автогудронаторы 7000 л

маш.-ч

0,26

0,26

120500

Гудронаторы ручные

маш.-ч

0,65

0,65

121601

Машины поливомоечные 6000 л

маш.-ч

0,39

0,39

385004

Катки дорожные самоходные комбинированные средних типоразмеров типа катков фирмы «BOMAG» с рабочей массой от 7,1 до 7,2 т

маш.-ч

1,47

-

385007

Катки дорожные самоходные тандемные средних типоразмеров типа катков фирмы «BOMAG» с рабочей массой от 4,5 до 7,3 т

маш.-ч

1,4

-

385010

Укладчики асфальтобетона средних типоразмеров типа асфальтоукладчиков фирмы «VOGELE» с шириной укладки до 6,5 м

маш.-ч

0,98

-

400001

Автомобили бортовые до 5 т

маш.-ч

0,07

0,07

386005

Катки дорожные самоходные комбинированные больших типоразмеров типа катков фирмы «BOMAG» с рабочей массой от 8,8 до 9,2 т

маш.-ч

-

1,2

385008

Катки дорожные самоходные тандемные больших типоразмеров типа катков фирмы «BOMAG» с рабочей массой от 9,1 до 10,1 т

маш.-ч

-

1,06

385011

Укладчики асфальтобетона больших типоразмеров типа асфальтоукладчиков фирмы «VOGELE» с шириной укладки до 12,5 м

маш.-ч

-

0,66

4

МАТЕРИАЛЫ







(410-9010)

Смесь асфальтобетонная

т

П

П

101-0782

Поковки из квадратных заготовок массой 1,8 кг

т

0,00417

0,00417

101-9010

Битум

т

0,6

0,6

102-0025

Бруски обрезные из хвойных пород 40 - 75 мм, шириной 75 - 150 мм, длиной 4 - 6,5 м, сорт III

куб. м

0,15

0,15

101-0322

Керосин для технических целей марок КТ-1, КТ-2

т

0,00278

0,00278

411-0001

Вода

куб. м

1,66

1,66

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-06-029 Устройство покрытия и: горячих асфальтобетонных смесей асфальтоукладчиками импортного производства типа асфальтоукладчиков фирмы «VOGELE»

1000 м2 покрытия

27-06-029-1

Устройство покрытия из горячих асфальтобетонных смесей асфальтоукладчиками импортного производства типа асфальтоукладчиков фирмы «VOGELE» средних типоразмеров при ширине укладки до 6 м и толщиной слоя 4 см

1000 м2

4443,58

504,88

2720,35

86,80

1218,35

38,30

(410-9010)

Смесь асфальтобетонная

т









П



27-06-029-2

Устройство покрытия из горячих асфальтобетонных смесей асфальтоукладчиками импортного производства типа асфальтоукладчиков фирмы «VOGELE» больших типоразмеров при ширине укладки более 6 м и толщиной слоя 4 см

1000 м2

4247,53

403,91

2625,27

69,09

1218,35

30,64

(410-9010)

Смесь асфальтобетонная

т









П



Таблица ЭСН 27-06-030 Нормы для корректировки таблицы 27-06-029 при изменении толщины покрытия на 0,5 см

Измеритель: 1000 м2 покрытия

При изменении толщины покрытия на 0,5 см добавлять или исключать:

27-06-030-1           к норме 27-06-029-1

27-06-030-2           к норме 27-06-029-2

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-06-030-1

27-06-030-2

1

Затраты труда рабочих-строителей

чел.-ч

0,09

0,07

1.1

Средний разряд работы



4

4

2

Затраты труда машинистов

чел.-ч

0,12

0,08

3

МАШИНЫ И МЕХАНИЗМЫ







385004

Катки дорожные самоходные комбинированные средних типоразмеров типа катков фирмы «BOMAG» с рабочей массой от 7,1 до 7,2 т

маш.-ч

0,03

-

385007

Катки дорожные самоходные тандемные средних типоразмеров типа катков фирмы «BOMAG» с рабочей массой от 4,5 до 7,3 т

маш.-ч

0,03

-

385010

Укладчики асфальтобетона средних типоразмеров типа асфальтоукладчиков фирмы «VOGELE» с шириной укладки до 6,5 м

маш.-ч

0,06

-

385005

Катки дорожные самоходные комбинированные больших типоразмеров типа катков фирмы «BOMAG» с рабочей массой от 8,8 до 9,2 т

маш.-ч

-

0,02

385008

Катки дорожные самоходные тандемные больших типоразмеров типа катков фирмы «BOMAG» с рабочей массой от 9,1 до 10,1 т

маш.-ч

-

0,02

385011

Укладчики асфальтобетона больших типоразмеров типа асфальтоукладчиков фирмы «VOGELE» с шириной укладки до 12,5 м

маш.-ч

-

0,04

4

МАТЕРИАЛЫ







(410-9010)

Смесь асфальтобетонная

т

п

П

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-06-030 Нормы для корректировки таблицы 27-06-029 при изменении толщины покрытия на 0,5 см

1000 м2 покрытия



При изменении толщины покрытия на 0,5 см добавлять или исключать:















27-06-030-1

к расценке 27-06-029-1

1000 м2

101,05

1,19

99,86

2,36

-

0,09

(410-9010)

Смесь асфальтобетонная

т









П



27-06-030-2

к расценке 27-06-029-2

1000 м2

93,63

0,92

92,71

1,57

-

0,07

(410-9010)

Смесь асфальтобетонная

т









П



РАЗДЕЛ 07. ДОРОЖКИ И ТРОТУАРЫ

2. НЕЖЕСТКИЕ ДОРОЖНЫЕ ОДЕЖДЫ

Таблица ЭСН 27-07-005 Устройство покрытия дорожек и тротуаров из горячих асфальтобетонных смесей асфальтоукладчиками импортного производства типа асфальтоукладчиков фирмы «VOGELE»

Состав работ:

01. Очистка основания. 02. Проливка битумом. 03. Приведение асфальтоукладчиков в рабочее положение. 04. Укладка асфальтобетонной смеси с обрубкой краев, устранением дефектов, трамбованием мест, недоступных укатке. 05. Укатка. 06. Вырубка образцов и заделка вырубок.

Измеритель: 1000 м2 покрытия

27-07-005-1           Устройство покрытия дорожек и тротуаров из горячих асфальтобетонных смесей асфальтоукладчиками импортного производства типа асфальтоукладчиков фирмы «VOGELE» малых типоразмеров толщиной слоя 4 см

27-07-005-2           При изменении толщины слоя покрытия на 0,5 см добавлять или исключать к норме 27-07-5-1

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-07-005-1

27-07-005-2

1

Затраты труда рабочих-строителей

чел.-ч.

49,02

0,11

1.1

Средний разряд работы



4

4

2

Затраты труда машинистов

чел.-ч.

6,17

0,09

3

МАШИНЫ И МЕХАНИЗМЫ







120102

Автогудронаторы 7000 л

маш.-ч

0,26

-

120500

Гудронаторы ручные

маш.-ч

0,65

-

121601

Машины поливомоечные 6000 л

маш.-ч

0,39

-

385003

Катки дорожные самоходные комбинированные малых типоразмеров типа катков фирмы «BOMAG» с рабочей массой от 3,2 до 4,0 т

маш.-ч

1,74

0,02

385006

Катки дорожные самоходные тандемные малых типоразмеров типа катков фирмы «BOMAG» с рабочей массой от 3,2 до 4,2 т

маш.-ч

1,74

0,02

385009

Укладчики асфальтобетона малых типоразмеров типа асфальтоукладчиков фирмы «VOGELE» с шириной укладки от 1,1 до 4,75 м

маш.-ч

1,71

0,05

400001

Автомобили бортовые до 5 т

маш.-ч

0,07

-

4

МАТЕРИАЛЫ







(410-9010)

Смесь асфальтобетонная

т

П

П

101-0782

Поковки из квадратных заготовок массой 1,8 кг

т

0,00417

-

101-9010

Битум

т

0,5

-

102-0025

Бруски обрезные из хвойных пород 40 - 75 мм, шириной 75 - 150 мм, длиной 4 - 6,5 м, сорт III

куб. м

0,15

-

101-0322

Керосин для технических целей марок КТ-1, КТ-2

т

0,00278

-

411-0001

Вода

куб. м

0,46

-

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т.ч. оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

9

Табл. 27-07-005 Устройство покрытия дорожек и тротуаров из горячих асфальтобетонных смесей асфальтоукладчиками импортного производства типа асфальтоукладчиков фирмы «VOGELE»

1000 м2 покрытия

27-07-005-1

Устройство покрытия дорожек и тротуаров из горячих асфальтобетонных смесей асфальтоукладчиками импортного производства типа асфальтоукладчиков фирмы «VOGELE» малых типоразмеров толщиной слоя 4 см

1000 м2

4099,05

646,21

2383,08

113,36

1069,76

49,02

(410-9010)

Смесь асфальтобетонная

т









П



27-07-005-2

При изменении толщины слоя покрытия на 0,5 см добавлять или исключать к расценке 27-07-5-1

1000 м2

49,26

1,44

47,82

1,79

-

0,11

(410-9010)

Смесь асфальтобетонная

т









П



УСТРОЙСТВО АСФАЛЬТОБЕТОННЫХ ПОКРЫТИЙ ДОРОЖЕК, ТРОТУАРОВ И ТРАМВАЙНЫХ ПУТЕЙ ИЗ ЛИТОЙ МЕЛКОЗЕРНИСТОЙ СМЕСИ

Техническая часть

1. Нормами и расценками предусмотрено устройство покрытия из литой мелкозернистой асфальтобетонной смеси при строительстве, реконструкции и капитальном ремонте (СТП ГСК СГТ 09-03-02-2001).

2. В нормах и расценках учтен весь комплекс основных, вспомогательных и сопутствующих работ при производстве работ в дневное время и отсутствии движения трамвайных поездов.

3. При предусмотренном проектами производстве работ в условиях движения трамвайных поездов и в ночное (темное) время следует применять коэффициенты, приведенные в табл. 3.1 Технической части.

Коэффициенты к нормам и единичным расценкам

Условия применения

Номер таблицы (нормы, расценки)

Коэффициенты

к нормам затрат труда и оплате труда рабочих

ко времени и стоимости эксплуатации машин

к стоимости и расходу материалов

1

2

3

4

5

3.15 Производство работ в условиях движения трамвайных поездов по соседнему пути при междупутье до 4100 мм и при количестве трамвайных поездов в течение часа:









- до 20

27-07-006 (5, 6)

1,05

1,05

-

- от 21 до 30

-

1,15

1,15

-

- более 30

-

1,20

1,20

-

3.16 Производство работ в ночное (темное) время при искусственном освещении и при продолжительности работы в течение смены:









- до 2 часов

-

1,1

1,1

-

- до 4 часов

-

1,17

1,17

-

- свыше 4 часов

-

1,25

1,25

-

Таблица ЭСН 27-07-006 Устройство асфальтобетонных покрытий дорожек и тротуаров из литой мелкозернистой смеси

Состав работ:

Нормы 1 - 4: 01. Очистка основания. 02. Обработка основания битумом. 03. Установка упорных брусков. 04. Загрузка литой асфальтобетонной смеси из котла типа «Koher» в приемный бункер асфальтоукладчика (норма 2). 05. Устройство покрытия. 06. Рассыпка черного щебня по слою покрытия. 07. Прикатка щебня.

Нормы 5, 6: 01. Очистка основания от пыли и грязи. 02. Обработка нижележащего слоя дорожной одежды, мест примыкании и стыков битумом (битумной эмульсией). 03. Установка упорных брусков. 04. Устройство покрытия и разравнивание смеси гладилками. 05. Уплотнение и выглаживание смеси поверхностным вибратором. 06. Россыпь черного щебня вручную равномерным слоем по свежеуложенной поверхности покрытия. 07. Прикатка черного щебня ручным рифленым катком массой до 30 кг. 08. Подметание невтопившегося щебня с поверхности покрытия. 09. Очистка рельсов и желобов от литого асфальта вручную. 10. Промывка поверхности вибратора керосином. 11. Погрузка отходов, грязи и мусора в автомобиль-самосвал.

Измеритель: 100 м2 покрытия

Устройство асфальтобетонных покрытий дорожек и тротуаров однослойных из литой мелкозернистой асфальтобетонной смеси установкой «Koher» толщиной 3 см шириной укладки:

27-07-006-1           до 2,5 м

Устройство асфальтобетонных покрытий дорожек и тротуаров однослойных из литой мелкозернистой асфальтобетонной смеси укладчиками литого асфальта типа укладчиков фирмы «VOGELE» толщиной 3 см шириной укладки:

27-07-006-2           более 2,5 м

При изменении толщины слоя на 0,5 см добавлять:

27-07-006-3           к 27-07-006-1

27-07-006-4           к 27-07-006-2

27-07-006-5           Устройство покрытия в трамвайных путях из литой мелкозернистой асфальтобетонной смеси слоем 3 см

27-07-006-6           Добавлять или исключать к норме 27-07-006-05 на каждые 0,5 см изменения толщины слоя

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-07-006-1

27-07-006-2

27-07-006-3

27-07-006-4

1

Затраты труда рабочих-строителей

чел.-ч.

12,71

5,96

-

-

1.1

Средний разряд работы



4,1

2,6

-

-

2

Затраты труда машинистов

чел.-ч.

2,96

2,21

0,27

0,05

3

МАШИНЫ И МЕХАНИЗМЫ











120500

Гудронаторы ручные

маш.-ч

1,4

1,4

-

-

121601

Машины поливомоечные 6000 л

маш.-ч

0,85

0,85

-

-

121803

Распределители каменной мелочи

маш.-ч

0,13

0,13

-

-

122801

Виброплиты с двигателем внутреннего сгорания

маш.-ч

0,85

0,85

-

-

385015

Укладчики литого асфальта импортного производства типа укладчиков фирмы «VOGELE» марки «Super 1502 GAF»

маш.-ч

-

0,5

-

0,03

385012

Установки для транспортировки литого асфальтобетона типа «Koher»

маш.-ч

1,5

0,25

0,25

-

400051

Автомобили-самосвалы до 7 т

маш.-ч

0,48

0,48

0,02

0,02

4

МАТЕРИАЛЫ











(410-9010)

Смесь асфальтобетонная

т

П

П

П

П

410-9121

Щебень черный фр. 5 - 10 мм

т

0,5

0,5

-

-

101-3010

Битум

т

0,06

0,06

-

-

102-0025

Бруски обрезные из хвойных пород 40 - 75 мм, шириной 75 - 150 мм, длиной 4 - 6,5 м, сорт III

куб. м

0,062

0,062

-

-

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-07-006-5

27-07-006-6

1

Затраты труда рабочих-строителей

чел.-ч.

16,08

1

1.1

Средний разряд работы



3,2

3,2

2

Затраты труда машинистов

чел.-ч.

5,36

0,25

3

МАШИНЫ И МЕХАНИЗМЫ







050102

Компрессор передвижной

маш.-ч

0,17

-

385012

Установки для транспортировки литого асфальтобетона типа «Koher»

маш.-ч

1,5

0,25

111301

Вибраторы поверхностные

маш.-ч

1,5

-

040101

Электростанции передвижные 2 кВт

маш.-ч

1,5

-

400051

Автомобили-самосвалы до 7 т

маш.-ч

1,34

-

030101

Автопогрузчик 5 т

маш.-ч

0,85

-

4

МАТЕРИАЛЫ







(410-9010)

Смесь асфальтобетонная

т

7,14

1,21

(410-9110)

Щебень черный фр. 5 - 10 мм

т

0,5

-

101-9010

Битум

т

0,025

-

102-0025

Бруски обрезные из хвойных пород 40 - 75 мм, шириной 75 - 150 мм, длиной 4 - 6,5 м, сорт III

куб. м

0,1

-

101-0322

Керосин для технических целей марок КТ-1, КТ-2

т

0,001

-

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-07-006 Устройство асфальтобетонных покрытий дорожек и тротуаров из литой мелкозернистой смеси

100 м2 покрытия



Устройство асфальтобетонных покрытий дорожек и тротуаров однослойных из литой мелкозернистой асфальтобетонной смеси установкой «Koher» толщиной 3 см шириной укладки:















27-07-006-1

до 2,5 м

100 м2

1536,07

170,11

1071,70

47,35

294,26

12,71

(410-9010)

Смесь асфальтобетонная

т









П





Устройство асфальтобетонных покрытий дорожек и тротуаров однослойных из литой мелкозернистой асфальтобетонной смеси укладчиками литого асфальта типа укладчиков фирмы «VOGELE» толщиной 3 см шириной укладки:















27-07-006-2

белее 2,5 м

100 м2

1196,00

67,29

834,45

34,07

294,26

5,95

(410-9010)

Смесь асфальтобетонная

т









П





При изменении толщины слоя на 0,5 см добавлять:















27-07-006-3

к 27-07-006-1

100 м2

142,19

-

142,19

4,68

-

0,00

(410-9010)

Смесь асфальтобетонная

т









П



27-07-006-4

к 27-07-006-2

100 м2

29,43

-

29,43

0,78

-

0,00

(410-9010)

Смесь асфальтобетонная

т









П



27-07-006-5

Устройство покрытия в трамвайных путях из литой мелкозернистой асфальтобетонной смеси слоем 3 см.

100 м2

1483,20

192,71

1056,17

78,84

234,32

16,08

(410-9010)

Смесь асфальтобетонная

т









7,14



(410-9110)

Щебень черный фр. 5 - 10 мм

т









0,50



27-07-006-6

Добавлять или исключать к расценке 27-07-006-05 на каждые 0,5 см изменения толщины слоя

100 м2

152,73

11,98

140,75

4,42

-

1,00

(410-9010)

Смесь асфальтобетонная

т









1,21



Таблица ЭСН 27-07-007 Устройство щебеночных дорожек и площадок

Состав работ:

01. Разметка границ и высотных отметок дорожек и площадок. 02. Планировка основания. 03. Уплотнение грунта катками с проливкой водой. 04. Россыпь, разравнивание и укатка щебня крупных фракций. 05. Россыпь, разравнивание и укатка щебня мелких фракций с поливкой водой. 06. Планировка бровки дорожки шириной 0,5 м.

Измеритель: 100 м2 площади дорожек или площадок

27-07-007-1           Устройство внутриквартальных щебеночных дорожек и площадок из щебня марки 600 с толщиной слоя щебня до 12 см:

Устройство дорожек и площадок из щебня, марки 1200 с толщиной слоя до:

27-07-007-2           12 см

27-07-007-3           15 см

27-07-007-4           18 см

27-07-007-5           22 см

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-07-007-1

27-07-007-2

27-07-007-3

27-07-007-4

27-07-007-5

1

Затраты труда рабочих-строителей

чел.-ч.

65,04

65,04

72,34

78,44

86,44

1.1

Средний разряд работы



2,3

2,3

2,3

2,3

2,3

2

Затраты труда машинистов

чел.-ч.

4,79

4,79

4,79

4,79

4,79

3

МАШИНЫ И МЕХАНИЗМЫ













070148

Бульдозеры 59 (80) кВт (л.с.)

маш.-ч

0,78

0,78

0,78

0,78

0,78

121601

Машины поливомоечные, 6000 л

маш.-ч

1,08

1,08

1,08

1,08

1,08

153101

Каток 5 т

маш.-ч

2,93

2,93

2,93

2,93

2,93

4

МАТЕРИАЛЫ













408-0017

Щебень из природного камня для строительных работ марки 600, фракция 5 (3) - 10 мм

куб. м

4,5

-

-

-

-

408-0019

Щебень из природного камня для строительных работ марки 600, фракция 20 - 40 мм

куб. м

13,4

-

-

-

-

408-0005

Щебень из природного камня для строительных работ марки 1200, фракция 5 - 10 мм

куб. м

-

6

6

6

6

408-0007

Щебень природного камня для строительных работ марки 1200, фракция 20 - 40 мм

куб. м

-

12

16,5

20,3

25,3

411-0001

Вода

куб. м

4

3

3

3

3

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-07-007 Устройство щебеночных дорожек и площадок

100 м2 площади дорожек или площадок

27-07-007-1

Устройство внутриквартальных щебеночных дорожек и площадок из щебня марки 600 с толщиной слоя щебня до 12 см:

100 м2

4327,88

637,39

376,56

74,71

3313,93

65,04



Устройство дорожек и площадок из щебня, марки 1200 с толщиной слоя до:















27-07-007-2

12 см

100 м2

4290,91

637,39

376,56

74,71

3276,96

65,04

27-07-007-3

15 см

100 м2

5127,63

708,93

376,56

74,71

4042,14

72,34

27-07-007-4

18 см

100 м2

5833,56

768,71

376,56

74,71

4688,29

78,44

27-07-007-5

22 см

100 м2

6762,16

847,11

376,56

74,71

5538,49

86,44

РАЗДЕЛ 09. ОБУСТРОЙСТВО ДОРОГ

3. РАЗМЕТКА

Таблица ЭСН 27-09-018 Разметка проезжей части термопластиком с применением стеклянных светоотражающих микрошариков

Состав работ:

01. Установка и снятие временных дорожных знаков. 02. Очистка дорожного покрытия поливомоечной машиной. 03. Предварительная разметка линий точками краской вручную. 04. Нанесение линий горизонтальной дорожной разметки термопластиком. 05. Насыпка стеклянных светоотражающих микрошариков на свежеуложенный термопластик вручную.

Измеритель: 1 км линии

Разметка проезжей части термопластиком с применением стеклянных светоотражающих микрошариков дорожной разметочной машиной марки Н-16 «Hofmann», с шириной линии 0,1 м:

27-09-018-1           сплошной

27-09-018-2           пунктирной, шаг 1:1

27-09-018-3           пунктирной, шаг 1:3

27-09-018-4           пунктирной, шаг 3:1

Разметка проезжей части термопластиком с применением стеклянных светоотражающих микрошариков дорожной разметочной машиной марки Н-16 «Hofmann», с шириной линии 0,15 м:

27-09-018-5           сплошной

27-09-018-6           пунктирной, шаг 1:1

27-09-018-7           пунктирной, шаг 1:3

27-09-018-8           пунктирной, шаг 3:1

Разметка проезжей части термопластиком с применением стеклянных светоотражающих микрошариков дорожной разметочной машиной марки Н-16 «Hofmann», с шириной линии 0,20 м:

27-09-018-9           сплошной

27-09-018-10         пунктирной, шаг 1:1

27-09-018-11         пунктирной, шаг 1:3

27-09-018-12         пунктирной, шаг 3:1

Разметка проезжей части термопластиком с применением стеклянных светоотражающих микрошариков дорожной разметочной машиной марки Н-33 «Hofmann», с шириной линии 0,1 м:

27-09-018-13         сплошной

27-09-018-14         пунктирной, шаг 1:1

27-09-018-15         пунктирной, шаг 1:3

27-09-018-16         пунктирной, шаг 3:1

Разметка проезжей части термопластиком с применением стеклянных светоотражающих микрошариков дорожной разметочной машиной марки Н-33 «Hofmann», с шириной линии 0,15 м:

27-09-018-17         сплошной

27-09-018-18         пунктирной, шаг 1:1

27-09-018-19         пунктирной, шаг 1:3

27-09-018-20         пунктирной, шаг 3:1

Разметка проезжей части термопластиком с применением стеклянных светоотражающих микрошариков дорожной разметочной машиной марки Н-33 «Hofmann», с шириной линии 0,20 м:

27-09-018-21         сплошной

27-09-018-22         пунктирной, шаг 1:1

27-09-018-23         пунктирной, шаг 1:3

27-09-018-24         пунктирной, шаг 3:1

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-018-1

27-09-018-2

27-09-018-3

27-09-018-4

27-09-018-5

1

Затраты труда рабочих-строителей

чел.-ч.

4,03

4,03

4,03

4,03

6,05

1.1

Средний разряд работы



3,3

3,3

3,3

3,3

3,3

2

Затраты труда машинистов

чел.-ч.

2,63

2,63

2,63

2,63

3,91

3

МАШИНЫ И МЕХАНИЗМЫ













400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч.

1,28

1,28

1,28

1,28

1,92

381201

Машины дорожные разметочные марки Н-16 «Hofmann»

маш.-ч.

1,28

1,28

1,28

1,28

1,92

121601

Поливомоечная машина

маш.-ч.

0,07

0,07

0,07

0,07

0,07

4

МАТЕРИАЛЫ













(101-9224)

Термопластик

кг

750

387

194

581

1125

(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг

23,5

11,61

5,82

17,43

33,75

101-9846

Краски разметочные для дорожных работ

т

0,0024

0,0024

0,0024

0,0024

0,0024

411-0001

Вода

м3

0,1

0,1

0,1

0,1

0,1

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-018-6

27-09-018-7

27-09-018-8

27-09-018-9

27-09-018-10

1

Затраты труда рабочих-строителей

чел.-ч.

6,05

6,05

6,05

8,06

8,06

1.1

Средний разряд работы



3,3

3,3

3,3

3,3

3,3

2

Затраты труда машинистов

чел.-ч.

3,91

3,91

3,91

5,19

5,19

3

МАШИНЫ И МЕХАНИЗМЫ













400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч.

1,92

1,92

1,92

2,56

2,56

381201

Машины дорожные разметочные марки Н-16 «Hofmann»

маш.-ч.

1,92

1,92

1,92

2,56

2,56

121601

Поливомоечная машина

маш.-ч.

0,07

0,07

0,07

0,07

0,07

4

МАТЕРИАЛЫ













(101-9224)

Термопластик

кг

563

281

844

1500

780

(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг

16,89

8,43

25,32

45

23,4

101-9846

Краски разметочные для дорожных работ

т

0,0024

0,0024

0,0024

0,0024

0,0024

411-0001

Вода

м3

0,1

0,1

0,1

0,1

0,1

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-018-11

27-09-018-12

27-09-018-13

27-09-018-14

27-09-018-15

1

Затраты труда рабочих-строителей

чел.-ч.

8,06

8,06

4,03

4,03

4,03

1.1

Средний разряд работы



3,3

3,3

3,3

3,3

3,3

2

Затраты труда машинистов

чел.-ч.

5,19

5,19

2,98

2,98

2,98

3

МАШИНЫ И МЕХАНИЗМЫ













400001

Автомобили сортовые грузоподъемностью до 5 т

маш.-ч.

2,56

2,56

0,97

0,97

0,97

381201

Машины дорожные разметочные марки Н-16 «Hofmann»

маш.-ч.

2,56

2,56

-

-

-

381202

Машины дорожные разметочные маски Н-33 «Hofmann»

маш.-ч.

-

-

0,97

0,97

0,97

121601

Поливомоечная машина

маш.-ч.

0,07

0,07

0,07

0,07

0,07

4

МАТЕРИАЛЫ













(101-9224)

Термопластик

кг

390

1155

750

387

194

(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг

11,7

34,65

23,5

11,61

5,82

101-9846

Краски разметочные для дорожных работ

т

0,0024

0,0024

0,0024

0,0024

0,0024

411-0001

Вода

м3

0,1

0,1

0,1

0,1

0,1

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-018-16

27-09-018-17

27-09-018-18

27-09-018-19

27-09-018-20

1

Затраты труда рабочих-строителей

чел.-ч.

4,03

6,05

6,05

6,05

6,05

1.1

Средний разряд работы



3,3

3,3

3,3

3,3

3,3

2

Затраты труда машинистов

чел.-ч.

2,98

4

4

4

4

3

МАШИНЫ И МЕХАНИЗМЫ













400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч.

0,97

1,31

1,31

1,31

1,31

381202

Машины дорожные разметочные марки Н-33 «Hofmann»

маш.-ч.

0,97

1,31

1,31

1,31

1,31

121601

Поливомоечная машина

маш.-ч.

0,07

0,07

0,07

0,07

0,07

4

МАТЕРИАЛЫ













(101-9224)

Термопластик

кг

531

1125

563

281

844

(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг

17,43

33,75

16,89

8,43

25,32

101-9846

Краски разметочные для дорожных работ

т

0,0024

0,0024

0,0024

0,0024

0,0024

411-0001

Вода

м3

0,1

0,1

0,1

0,1

0,1

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-018-21

27-09-018-22

27-09-018-23

27-09-018-24

1

Затраты труда рабочих-строителей

чел.-ч.

8,06

8,06

8,06

8,06

1.1

Средний разряд работы



3,3

3,3

3,3

3,3

2

Затраты туда машинистов

чел.-ч.

4,96

4,96

4,96

4,96

3

МАШИНЫ И МЕХАНИЗМЫ











400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч.

1,63

1,63

1,63

1,63

381202

Машины дорожные разметочные марки Н-33 «Hofmann»

маш.-ч.

1,63

1,63

1,63

1,63

121601

Поливомоечная машина

маш.-ч.

0,07

0,07

0,07

0,07

4

МАТЕРИАЛЫ











(101-9224)

Термопластик

кг

1500

780

390

1155

(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг

45

23,4

11,7

34,65

101-9846

Краски разметочные для дорожных работ

т

0,0024

0,0024

0,0024

0,0024

411-0001

Вода

м3

0,1

0,1

0,1

0,1

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т.ч. оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-018 Разметка проезжей части термопластиком с применением стеклянных светоотражающих микрошариков

1 км линии



Разметка проезжей части термопластиком с применением стеклянных светоотражающих микрошариков дорожной разметочной машиной марки Н-16 «Hofmann», с шириной линии 0,1 м:















27-09-018-1

сплошной

1 км

433,40

48,00

238,18

35,99

147,22

4,03

(101-9224)

Термопластик

кг









750



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









23,50



27-09-018-2

пунктирной, шаг 1:1

1 км

433,40

48,00

238,18

35,99

147,22

4,03

(101-9224)

Термопластик

кг









387



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









11,61



27-09-018-3

пунктирной, шаг 1:3

1 км

433,40

48,00

238,18

35,99

147,22

4,03

(101-9224)

Термопластик

кг









194



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









5,82



27-09-018-4

пунктирной, шаг 3:1

1 км

433,40

48,00

238,18

35,99

147,22

4,03

(101-9224)

Термопластик

кг









581



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









17,43





Разметка проезжей части термопластиком с применением стеклянных светоотражающих микрошариков дорожной разметочной машиной марки Н-16 «Hofmann», с шириной линии 0,15 м:















27-09-018-5

сплошной

1 км

573,03

72,07

353,74

53,46

147,22

6,05

(101-9224)

Термопластик

кг









1125



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









33,75



27-09-018-6

пунктирной, шаг 1:1

1 км

573,03

72,07

353,74

53,46

147,22

6,05

(101-9224)

Термопластик

кг









563



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









16,89



27-09-018-7

пунктирной, шаг 1:3

1 км

573,03

72,07

353,74

53,46

147,22

6,05

(101-9224)

Термопластик

кг









281



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









8,43



27-09-018-8

пунктирной, шаг 3:1

1 км

573,03

72,07

353,74

53,46

147,22

6,05

(101-9224)

Термопластик

кг









844



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









25,32





Разметка проезжей части термопластиком с применением стеклянных светоотражающих микрошариков дорожной разметочной машиной марки Н-16 «Hofmann», с шириной линии 0,20 м:















27-09-018-9

сплошной

1 км

712,54

96,02

469,30

70,93

147,22

8,06

(101-9224)

Термопластик

кг









1500



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









45



27-09-018-10

пунктирной, шаг 1:1

1 км

712,54

96,02

469,30

70,93

147,22

8,06

(101-9224)

Термопластик

кг









780



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









23,40



27-09-018-11

пунктирной, шаг 1:3

1 км

712,54

96,02

469,30

70,93

147,22

8,06

(101-9224)

Термопластик

кг









390



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









11,70



27-09-018-12

пунктирной, шаг 3:1

1 км

712,54

96,02

469,30

70,93

147,22

8,06

(101-9224)

Термопластик

кг









1155



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









34,65





Разметка проезжей части термопластиком с применением стеклянных светоотражающих микрошариков дорожной разметочной машиной марки Н-33 «Hofmann», с шириной линии 0,1 м:















27-09-018-13

сплошной

1 км

744,52

48,00

549,30

36,76

147,22

4,03

(101-9224)

Термопластик

кг









750



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









23,50



27-09-018-14

пунктирной, шаг 1:1

1 км

744,52

48,00

549,30

36,76

147,22

4,03

(101-9224)

Термопластик

кг









387



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









11,61



27-09-018-15

пунктирной, шаг 1:3

1 км

744,52

48,00

549,30

36,76

147,22

4,03

(101-9224)

Термопластик

кг









194



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









5,82



27-09-018-16

пунктирной, шаг 3:1

1 км

744,52

48,00

549,30

36,76

147,22

4,03

(101-9224)

Термопластик

кг









581



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









17,43





Разметка проезжей части термопластиком с применением стеклянных светоотражающих микрошариков дорожной разметочной машиной марки Н-33 «Hofmann», с шириной линии 0,15 м:















27-09-018-17

сплошной

1 км

958,65

72,07

739,36

49,28

147,22

6,05

(101-9224)

Термопластик

кг









1125



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









33,75



27-09-018-18

пунктирной, шаг 1:1

1 км

958,65

72,07

739,36

49,28

147,22

6,05

(101-9224)

Термопластик

кг









563



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









16,89



27-09-018-19

пунктирной, шаг 1:3

1 км

958,65

72,07

739,36

49,28

147,22

6,05

(101-9224)

Термопластик

кг









281



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









8,43



27-09-018-20

пунктирной, шаг 3:1

1 км

958,65

72,07

739,36

49,28

147,22

6,05

(101-9224)

Термопластик

кг









844



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









25,32





Разметка проезжей части термопластиком с применением стеклянных светоотражающих микрошариков дорожной разметочной машиной марки Н-33 «Hofmann», с шириной линии 0,20 м:















27-09-018-21

сплошной

1 км

1161,48

96,02

918,24

61,06

147,22

8,06

(101-9224)

Термопластик

кг









1500



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









45



27-09-018-22

пунктирной, шаг 1:1

1 км

1161,48

96,02

918,24

61,06

147,22

8,06

(101-9224)

Термопластик

кг









780



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









23,40



27-09-018-23

пунктирной, шаг 1:3

1 км

1161,48

96,02

918,24

61,06

147,22

8,06

(101-9224)

Термопластик

кг









390



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









11,70



27-09-018-24

пунктирной, шаг 3:1

1 км

1161,48

96,02

918,24

61,06

147,22

8,06

(101-9224)

Термопластик

кг









1155



(101-9473)

Микрошарики стеклянные светоотражающие для дорожной разметки

кг









34,65



Таблица ЭСН 27-09-019 Нанесение вертикальной дорожной разметки вручную

Состав работ:

01. Установка и снятие временных дорожных знаков. 02. Очистка поверхности. 03. Предварительная разметка. 04. Нанесение вертикальной разметки вручную краской с применением трафарета.

Измеритель: 1 м2 окрашиваемой поверхности

27-09-019-1           Нанесение вертикальной разметки по ГОСТ Р 51256-99 «Разметка дорожная» вручную по трафаретам дорожных знаков

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-019-1

1

Затраты труда рабочих-строителей

чел.-ч.

0,58

1.1

Средний разряд работы



2,7

2

Затраты труда машинистов

чел.-ч

0,08

3

МАШИНЫ И МЕХАНИЗМЫ





400001

Автомобили бортовые до 5 т

маш.-ч.

0,08

4

МАТЕРИАЛЫ





101-9846

Краски разметочные для дорожных работ

т

0,00052

101-0844

Растворитель № 646

т

0,00002

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-019 Нанесение вертикальной дорожной разметки вручную

1 м2 окрашиваемой поверхности

27-09-019-1

Нанесение вертикальной разметки по ГОСТ Р 51256-99 «Разметка дорожная» вручную по трафаретам дорожных знаков

1 м

43,55

5,89

5,48

0,92

32,18

0,58

4. ТЕХНИЧЕСКИЕ СРЕДСТВА ОРГАНИЗАЦИИ ДОРОЖНОГО ДВИЖЕНИЯ

Техническая часть

1. Нормы и расценки предусматривают выполнение полного комплекса по каждому виду работ. При их применении для определения стоимости дополнительно следует учитывать стоимость материалов, указанных к Приложению № 1 (дополнение).

2. Выполнение работ предусмотрено при закрытом движении, на высоте до 5 м от уровня земли, в местах, свободных от коммуникаций электроснабжения. При выполнении работ в других условиях, следует применять коэффициенты к нормам и расценкам таблицы 3.1 Технической части Сборника ФЕР-2001-27 «Автомобильные дороги».

3. Нормы и расценки на выполнение дорожной разметки включают в себя работы в составе:

- установку временных знаков, ограждений и конусов;

- очистку дорожного покрытия от пыли и грязи;

- определение контрольных точек и предварительную разметку;

- регулирование движения транспорта в зоне производства работ;

- подготовительные работы, связанные с приготовлением составов для разметки, а также приведение в рабочее состояние разметочных машин до начала работ и в транспортное положение после завершения нанесения линий;

- исправление дефектов разметки и снятие временных дорожных знаков, ограждений и конусов по окончании работ.

4. Нормами и расценками не учтены затраты времени на переезд рабочих с объекта на объект. Их следует учитывать дополнительно в зависимости от расстояний, видов дорог и времени года, согласно Приложению 2.

5. Монтаж тросовых растяжек и соединительных муфт, при необходимости, следует принимать по сборнику ГЭСНм-2001-08 и ФЕРм-2001-08 «Электротехнические устройства» соответственно по нормам и расценкам таблиц 8-02-302 и 8-02-164.

6. Нормами и расценками учтено и отдельно не оплачивается время на выполнение подготовительно-заключительной работы, отдых и личные надобности, а также время на получение и подноску к месту работы инструментов и приспособлений, на переходы в пределах объекта, связанные с переменой рабочих мест, на заправку и заточку инструментов в процессе работы, на содержание в порядке приспособлений и механизмов, а также на получение заданий и сдачу выполненных работ мастеру.

7. Нормами и расценками учтены затраты на маневрирование специальных автомобилей и машин, а также на установку и снятие дополнительных опор телескопической автовышки.

8. Нормы и расценки разработаны на наиболее распространенные в специализированных монтажно-эксплутационных подразделениях виды работ. При определении работ, не вошедших в данный сборник, следует руководствоваться соответствующими ЕНиР, ГЭСН на строительные, монтажные и ремонтно-строительные работы, или разрабатывать местные (производственные) технически обоснованные нормы и расценки.

Коэффициенты к нормам и единичным расценкам (Дополнение к таблице 3.1 Технической части Сборника ФЕР-2001-27)

Условия применения

Номер таблиц (норм, расценок)

Коэффициенты

к нормам затрат труда и оплате труда рабочих

к эксплуатации машин

к расходу и стоимости материалов

3.16. При производстве работ без закрытия движения

27-09-31 ÷ 49

27-09-60 ÷ 66

27-09-71 ÷ 76

1,15

1,15

-

3.16а. При частичном ограничении движения автотранспорта

27-09-60 ÷ 66

27-09-71 ÷ 76

1,10

1,10

-

3.17. При производстве работ на высоте сверх 5 м и до 8 м

27-09-31 ÷ 44

1,05

1,05

-

3.18. То же, при высоте сверх 8 м и до 15 м

27-09-31 ÷ 44

1,10

1,10

-

3.19. При работе в местах прохода коммуникаций электроснабжения*)

27-09-31 ÷ 49

1,20

1,20

-

3.20. При окраске за 2 раза

27-09-71 ÷ 76

1,60

1,60

1,60

*) - при применении данного коэффициента, коэффициент п. 4 Таблицы поправочных коэффициенты для учета влияния условий производства работ Общих указаний по применению ФЕР-2001 (Производство строительных работ вблизи объектов, находящихся под высоким напряжением) повторно не применяется.

Приложение 1

Перечень материальных ресурсов, неучтенных в расценках таблиц 27-09-31 ÷ 49

№№ таблиц и расценок

Неучтенные расценками материалы

27-9-31-1

Дорожный знак СЮ односторонний - 1 шт.

27-9-31-2

Дорожный знак СЮ односторонний - 1 шт., выносной кронштейн - 1 шт.

27-9-31-3

Дорожный знак СЮ двухсторонний - 1 шт., выносной кронштейн - 1 шт.

27-9-31-4

Дорожный знак СЮ односторонний - 1 шт., выносной кронштейн - 1 шт.

27-9-32-1

Дорожный знак СЮ - 1 шт.

27-9-32-2

Дорожный знак СЮ - 1 шт.

27-9-33-1 ÷ 4

Дорожный знак индивидуального проектирования - 1 шт.

27-9-34-1

Дорожный знак объемный - 1 шт., лампы накаливания - 3 шт., кабель - по проекту

27-9-34-2

Дорожный знак объемный - 1 шт., кронштейн выносной - 1 шт., лампы накаливания - 3 шт., кабель - по проекту

27-9-35-1

Стойка - 1 шт.

27-9-35-2

Стойка - 1 шт.

27-9-36-1, 3

Выносной кронштейн - 1 шт.

27-9-37-1

Светофор 3-х секционный - 1 шт., кронштейн выносной - 1 шт., лампы накаливания - 3 шт., кабель - по проекту

27-9-37-2, 3

Светофор 3-х секционный - 1 шт., лампы накаливания - 3 шт., кабель - по проекту

27-9-37-4

Светофор 2-х секционный - 1 шт., кронштейн выносной - 1 шт., лампы накаливания - 2 шт., кабель - по проекту

27-9-37-5

Светофор 2-х секционный - 1 шт., лампы накаливания - 2 шт., кабель - по проекту

27-9-37-6

Светофор (доп. секция) - 1 шт., лампы накаливания - 1 шт., кабель - по проекту

27-9-38-1

Экран к светофору - 1 шт.

27-9-39-1

Светофорная колонка, цоколь, основание - 1 комплект

27-9-39-2

Светофорная колонка, цоколь - 1 комплект

27-9-40-1

Маяк ммС - 1 шт., лампы - 3 шт.

27-9-41-1

Табло вызова - 1 шт.

27-9-42-1

ВПУ - 1 шт., стойка металлическая - 1 шт.

27-9-42-2

ВПУ - 1 шт.

27-9-43-1, 2

АПП - 1 шт.

27-9-44-1, 2, 3

Контроллеры марки УК-2, УK-4, БКТ, ДКЛ, ДКМ, ДКЛ-Мп - 1 шт.

Приложение 2

Затраты времени на переезд рабочих с объекта до объекта в чел.-час к расценкам табл. 27-09-31 ÷ 49

Зоны обслуживания, расстояние в км

Летом

Зимой

Шоссейная дорога 45 км/час

Грузовая дорога 30 км/час

По трассе 15 км/час (городской транспорт)

Шоссейная дорога 40 км/час

Грузовая дорога 25 км/час

По трассе 10 км/час (городской транспорт)

5

0,11

0,16

0,33

0,12

0,20

0,50

10

0,22

0,33

0,66

0,25

0,40

1,00

15

0,33

0,50

1,00

0,37

0,60

1,50

20

0,45

0,66

1,34

0,50

0,80

2,00

25

0,55

0,83

1,66

0,62

1,00

2,50

30

0,67

1,00

200

0,75

1,20

3,00

35

0,78

1,16

2,33

0,88

1,40

3,50

40

0,89

1,33

2,66

1,00

1,60

4,00

45

1,00

1,50

3,00

1,12

1,80

4,50

50

1,11

1,66

3,33

1,25

2,00

5,00

60

1,34

2,00

4,00

1,50

2,40

6,00

70

1,55

2,30

4,65

1,75

2,80

7,00

80

1,78

2,64

5,35

2,00

3,20

8,00

90

2,00

3,00

6,00

2,24

3,60

9,00

100

2,21

3,31

6,55

2,50

4,00

10,00

Примечание. При стоимостной оценке дополнительных затрат используются показатели средней разрядности работ по смете (акту) и действующие базисные и текущие тарифные ставки оплаты труда рабочих.

Таблица ЭСН 27-09-031 Установка световозвращающих дорожных знаков (С/О) на опорах

Состав работ:

01. Обследование места установки знака. 02. Определение способа крепления знака. 03. Подборка хомутов и болтов, крепежных кронштейнов. 04. Установка знаков с креплением различными способами. 05. Проверка установки знака

Измеритель: 1 знак

Установка световозвращающих дорожных знаков на опорах, стойках, колоннах:

27-09-031-1           при осевом креплении хомутом

27-09-031-2           с креплением на выносном кронштейне болтами (односторонние знаки)

27-09-031-3           с креплением на выносном кронштейне болтами (двусторонние знаки типа 5.12; 5.16; 5.13)

27-09-031-4           с креплением на выносном кронштейне лентой

27-09-031-5           с осевым креплением лентой

27-09-031-6           Установка сервисных знаков типа (6.0)

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-031-1

27-09-031-2

27-09-031-3

1

Затраты труда рабочих-строителей

чел.-ч.

0,95

0,81

1,02

1.1

Средний разряд работы



3

3

3

2

Затраты труда машинистов

чел.-ч.

0,95

0,81

1,02

3

МАШИНЫ И МЕХАНИЗМЫ









031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,95

0,81

1,02

4

МАТЕРИАЛЫ









101-0090

Болты с шестигранной головкой 10 мм

т

0,000197

0,000099

0,000197

101-0122

Гайки шестигранные 10 мм

т

0,000047

0,000023

0,000047

101-9928

Шайбы диаметром 8 - 12 мм

кг

0,0326

0,0163

0,0326

201-9266

Хомуты стальные

кг

1,5

-

-

210-0007

Кронштейн крепежный

шт.

1

-

-

101-9463

Лента стальная 2´30 мм

кг

-

-

-

201-9038

Планки из стального листа толщиной 1 мм

т

-

-

-

500-9095

Пряжки металлические

1000 шт.

-

-

-

500-9113

Шпильки стальные

шт.

-

-

-

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-031-4

27-09-031-5

27-09-031-6

1

Затраты труда рабочих-строителей

чел.-ч.

0,95

0,95

2,05

1.1

Средний разряд работы



3

3

3

2

Затраты труда машинистов

чел.-ч.

0,95

0,95

2,05

3

МАШИНЫ И МЕХАНИЗМЫ









031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,95

0,95

2,05

4

МАТЕРИАЛЫ









101-0090

Болты с шестигранной головкой 10 мм

т

-

-

0,000296

101-0122

Гайки шестигранные 10 мм

т

0,000047

0,000047

0,00007

101-9928

Шайбы диаметром 8 - 12 мм

кг

0,00816

0,00816

0,0489

201-9266

Хомуты стальные

кг

-

-

3

210-0007

Кронштейн крепежный

шт.

-

-

2

101-9463

Лента стальная 2´30 мм

кг

0,2355

1,225

-

201-9038

Планки из стального листа толщиной 1 мм

т

0,001

0,001

-

500-9095

Пряжки металлические

1000 шт.

0,002

0,002

-

500-9113

Шпильки стальные

шт.

4

4

-

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-031 Установка световозвращающих дорожных знаков (С/О) на опорах

1 знак



Установка световозвращающих дорожных знаков на опорах, стойках, колоннах:















27-09-031-1

при осевом креплении хомутом

1 знак

164,53

9,91

96,81

15,01

57,81

0,95

27-09-031-2

с креплением на выносном кронштейне болтами (односторонние знаки)

1 знак

93,70

8,45

82,54

12,80

2,71

0,81

27-09-031-3

с креплением на выносном кронштейне болтами (двусторонние знаки типа 5.12; 5.16; 5.13)

1 знак

120,01

10,64

103,94

16,12

5,43

1,02

27-09-031-4

с креплением на выносном кронштейне лентой

1 знак

125,12

9,91

96,81

15,01

18,40

0,95

27-09-031-5

с осевым креплением лентой

1 знак

135,70

9,91

96,81

15,01

28,98

0,95

27-09-031-6

Установка сервисных знаков типа (6.0)

1 знак

343,19

21,38

208,90

32,39

112,91

2,05

Таблица ЭСН 27-09-032 Установка световозвращающих дорожных знаков на растяжках

Состав работ:

01. Обследование места установки знака 02. Определение способа крепления растяжки 03. Установка специального крепления из стальной полосы 30´3 мм к знаку 04. Закрепление знака на растяжке болтами

Измеритель: 1 знак

Установка световозвращающих дорожных знаков на растяжке:

27-09-032-1           на 2-х креплениях

27-09-032-2           на 3-х креплениях

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-032-1

27-09-032-2

1

Затраты труда рабочих-строителей

чел.-ч.

1,06

1,445

1.1

Средний разряд работы



3

3

2

Затраты труда машинистов

чел.-ч.

1,06

1,45

3

МАШИНЫ И МЕХАНИЗМЫ







031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

1,06

1,445

4

МАТЕРИАЛЫ







101-0090

Болты с шестигранной головкой 10 мм

т

0,000394

0,000592

101-0122

Гайки шестигранные 10 мм

т

0,000093

0,00014

101-9928

Шайбы диаметром 3 - 12 мм

кг

0,0653

0,0979

210-0007

Кронштейн крепежный

шт.

2

3

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-032 Установка световозвращающих дорожных знаков на растяжках

1 знак



Установка световозвращающих дорожных знаков на растяжке:















27-09-032-1

на 2-х креплениях

1 знак

209,51

11,06

108,01

16,75

90,44

1,06

27-09-032-2

на 3-х креплениях

1 знак

298,01

15,07

147,25

22,83

135,69

1,445

Таблица ЭСН 27-09-033 Установка световозвращающих дорожных знаков индивидуального проектирования

Состав работ:

01. Обследование места установки знака. 02. Установка кронштейна или сварной рамы к знаку. 03. Установка знака на основание, опору, на выносной кронштейн.

Измеритель: 1 знак

Установка световозвращающих дорожных знаков индивидуального проектирования площадью:

27-09-033-1           до 2 м2

27-09-033-2           свыше 2 м2 до 3 м2

27-09-033-3           свыше 3 м2 до 6 м2

27-09-033-4           свыше 6 м2

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-033-1

27-09-033-2

27-09-033-3

27-09-033-4

1

Затраты труда рабочих-строителей

чел.-ч.

0,95

1,235

2,47

3,7

1.1

Средний разряд работы



3

3

3

3

2

Затраты труда машинистов

чел.-ч.

0,47

0,62

1,24

1,85

3

МАШИНЫ И МЕХАНИЗМЫ











031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,475

0,62

1,235

1,85

4

МАТЕРИАЛЫ











101-0090

Болты с шестигранной головкой 10 мм

т

0,00039

0,000789

0,00118

0,00158

101-0122

Гайки шестигранные 10 мм

т

0,000093

0,000187

0,00028

0,000374

101-9928

Шайбы диаметром 8 - 12 мм

кг

0,0653

0,131

0,1958

0,261

201-9266

Хомуты стальные

кг

3

6

6

9

210-0007

Кронштейн крепежный

шт.

2

4

4

6

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-033 Установка световозвращающих дорожных знаков индивидуального проектирования

1 знак



Установка световозвращающих дорожных знаков индивидуального проектирования площадью:















27-09-033-1

до 2 м2

1 знак

173,85

9,91

48,40

7,50

115,54

0,95

27-09-033-2

свыше 2 м2 до 3 м2

1 знак

307,33

12,88

63,18

9,80

231,27

1,235

27-09-033-3

свыше 3 м2 до 6 м2

1 знак

393,66

25,76

125,85

19,51

242,05

2,47

27-09-033-4

свыше 6 м2

1 знак

584,88

38,59

188,51

29,23

357,78

3,70

Таблица ЭСН 27-09-034 Установка объемных световых дорожных знаков

Состав работ:

01. Обследование места установки знака. 02. Установка светового знака на кронштейне (хомутах и растяжке). 03. Разделка концов кабеля. 04. Ввод кабеля в знак с подключением к клеммам. 05. Ввертывание электроламп в патроны. 06. Присоединение кабеля к электросети

Измеритель: 1 знак

Установка объемных дорожных знаков с вводом кабеля, подключением и установкой электроламп:

27-09-034-1           с осевым креплением хомутами

27-09-034-2           с креплением на растяжке

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-034-1

27-09-034-2

1

Затраты труда рабочих-строителей

чел.-ч.

1,16

1,69

1.1

Средний разряд работы



5

5

2

Затраты труда машинистов

чел.-ч.

0,58

0,85

3

МАШИНЫ И МЕХАНИЗМЫ







031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,58

0,85

4

МАТЕРИАЛЫ







101-0090

Болты с шестигранной головкой 10 мм

т

0,00039

0,000592

101-0122

Гайки шестигранные 10 мм

т

0,000093

0,00014

101-9928

Шайбы диаметром 8 - 12 мм

кг

0,0653

0,0979

201-9266

Хомуты стальные

кг

3

-

210-0007

Кронштейн крепежный

шт.

2

2

201-9038

Планки из стального листа толщиной 1 мм

т

-

0,0015

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-034 Установка объемных световых дорожных знаков

1 знак



Установка объемных дорожных знаков с вводом кабеля, подключением и установкой электроламп:















27-09-034-1

с осевым креплением хомутами

1 знак

190,37

15,73

59,10

9,16

115,54

1,16

27-09-034-2

с креплением на растяжке

1 знак

221,50

22,92

86,61

13,43

111,97

1,69

Таблица ЭСН 27-09-035 Установка стоек, опор для знаков

Состав работ:

01. Обследование места установки знака, опоры. 02. Подготовка площадки. 03. Установка стойки, опоры на железобетонный фундамент (норма 1) или в грунт (норма 2).

Измеритель: 1 знак

Установка стоек, опор для знаков:

27-09-035-1           на сборном железобетонном основании

27-09-035-2           в грунте

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-035-1

27-09-035-2

1

Затраты труда рабочих-строителей

чел.-ч.

1,5

0,87

1.1

Средний разряд работы



3

3

2

Затраты труда машинистов

чел.-ч.

0,75

0,5

3

МАШИНЫ И МЕХАНИЗМЫ







031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,75

0,5

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-035 Установка стоек, опор для знаков

1 знак



Установка стоек, опор для знаков:















27-09-035-1

на сборном железобетонном основании

1 знак

92,06

15,64

76,42

11,85

-

1,50

27-09-035-2

в грунте

1 знак

60,02

9,07

50,95

7,90

-

0,87

Таблица ЭСН 27-09-036 Установка выносных и крепежных кронштейнов, стеновых креплений и хомутов

Состав работ:

01. Обследование места установки, определение способа установки. 02. Установка хомутов на опоре. 03. Установка кронштейнов, стеновых креплений.

Измеритель: 1 шт.

27-09-036-1           Установка выносных кронштейнов на опорах

27-09-036-2           Установка крепежных кронштейнов

27-09-036-3           Установка выносных кронштейнов на стене здания

27-09-036-4           Установка стеновых креплений

27-09-036-5           Установка хомутов на опоре для дополнительного крепления

Шифр ресурса

Наименование элемента затрат

Eд. измер.

27-09-036-1

27-09-036-2

27-09-036-3

27-09-036-4

27-09-036-5

1

Затраты труда рабочих-строителей

чел.-ч.

1,25

1

1

0,5

0,5

1.1

Средний разряд работы



3

3

3

3

3

2

Затраты труда машинистов

чел.-ч.

1,25

1

1

0,5

0,5

3

МАШИНЫ И МЕХАНИЗМЫ













031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

1,25

1

1

0,5

0,5

4

МАТЕРИАЛЫ













101-0090

Болты с шестигранной головкой 10 мм

т

0,000197

0,0001

-

-

0,0001

101-0122

Гайки шестигранные 10 мм

т

0,000047

0,000023

0,000023

-

0,000023

101-9928

Шайбы диаметром 8 - 12 мм

кг

0,0326

0,0163

0,00816

-

0,0163

201-9266

Хомуты стальные

кг

3

-

-

-

1,5

210-0007

Кронштейн крепежный

шт.

-

1

-

-

-

201-9261

Конструкции креплений

кг

-

-

-

3

-

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Eд. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-038 Установка выносных и крепежных кронштейнов, стеновых креплений и хомутов

1 шт.

27-09-036-1

Установка выносных кронштейнов на опорах

1 шт.

171,02

13,04

127,38

19,75

30,60

1,25

27-09-036-2

Установка крепежных кронштейнов

1 шт.

154,86

10,43

101,90

15,80

42,53

1,00

27-09-036-3

Установка выносных кронштейнов на стене здания

1 шт.

113,06

10,43

101,90

15,80

0,73

1,00

27-09-036-4

Установка стеновых креплений

1 шт.

120,96

5,21

50,95

7,90

64,80

0,50

27-09-036-5

Установка хомутов на опоре для дополнительного крепления

1 шт.

71,48

5,21

50,95

7,90

15,32

0,50

Таблица ЭСН 27-09-037 Установка светофоров, дополнительной секции

Состав работ:

01. Определение места установки светофора, дополнительной секции. 02. Установка светофора, дополнительной секции на кронштейне. 03. Подключение кабеля к клеммной колодке светофора и электросети с разделкой концов. 04. Проверка работы электроцепи и светофора (дополнительной секции). 05. Зарядка светофора

Измеритель: 1 светофор

Установка светофоров 3-х секционных:

27-09-037-1           на выносном кронштейне

27-09-037-2           на колонке с крепежным кронштейном, на опорах

27-09-037-3           на растяжке

Установка светофоров 2-х секционных:

27-09-037-4           на выносном кронштейне

27-09-037-5           на колонке, опоре с крепежным кронштейном

27-09-037-6           Установка дополнительной секции светофора

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-037-1

27-09-037-2

27-09-037-3

27-09-037-4

1

Затраты труда рабочих-строителей

чел.-ч.

3,53

4,23

4,23

3,04

1.1

Средний разряд работы



5

5

5

5

2

Затраты труда машинистов

чел.-ч.

1,76

2,11

2,11

1,52

3

МАШИНЫ И МЕХАНИЗМЫ











031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

1,76

2,11

2,11

1,52

4

МАТЕРИАЛЫ











101-0090

Болты с шестигранной головкой 10 мм

т

0,0001

0,000296

0,000296

0,0001

101-0122

Гайки шестигранные 10 мм

т

0,000023

0,00007

0,00007

0,000023

101-9928

Шайбы диаметром 8 - 12 мм

кг

0,0163

0,0489

0,0489

0,0163

201-9266

Хомуты стальные

кг

-

3

-

-

210-0007

Кронштейн крепежный

шт.

-

2

-

-

201-9038

Планки из стального листа толщиной 1 мм

т

-

-

0,001

-

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-037-5

27-09-037-6

1

Затраты труда рабочих-строителей

чел.-ч.

3,74

1,25

1.1

Средний разряд работы



5

5

2

Затраты труда машинистов

чел.-ч.

1,82

0,63

3

МАШИНЫ И МЕХАНИЗМЫ







031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 360 кг

маш.-ч

1,82

0,63

4

МАТЕРИАЛЫ







101-0090

Болты с шестигранной головкой 10 мм

т

0,000296

0,0001

101-0122

Гайки шестигранные 10 мм

т

0,00007

0,000023

101-9928

Шайбы диаметром 8 - 12 мм

кг

0,0489

0,0163

201-9266

Хомуты стальные

кг

3

-

210-0007

Кронштейн крепежный

шт.

2

-

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материал

Всего

В т.ч. оплата труда

Расход неучтенных материалов

(Кода неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-037 Установка светофоров, дополнительной секции

1 светофор



Установка светофоров 3-х секционных:















27-09-037-1

на выносном кронштейне

1 светофор

229,94

47,87

179,34

27,81

2,73

3,53

27-09-037-2

на колонке с крепежным кронштейном, на опорах

1 светофор

385,28

57,36

215,01

33,34

112,91

4,23

27-09-037-3

на растяжке

1 светофор

291,23

57,36

215,01

33,34

18,86

4,23



Установка светофоров 2-х секционных:















27-09-037-4

на выносном кронштейне

1 светофор

198,84

41,22

154,89

24,02

2,73

3,04

27-09-037-5

на колонке, опоре с крепежным кронштейном

1 светофор

349,08

50,71

185,46

28,76

112,91

3,74

27-09-037-6

Установка дополнительной секции светофора

1 светофор

83,88

16,95

64,20

9,95

2,73

1,25

Таблица ЭСН 27-09-038 Установка экранов к светофору

Состав работ:

01. Открывание корпуса светофора (секция). 02. Разметка и сверление отверстий в корпусе светофора и в экране для закрепления экрана. 03. Крепление экрана. 04. Проверка работы светофора.

Измеритель: 1 экран

27-09-038-1           Установка экранов к светофорам

Шифр ресурса

Наименование элемента затрат

Eд. измер.

27-09-038-1

1

Затраты труда рабочих-строителей

чел.-ч.

1,7

1.1

Средний разряд работы



3,5

2

Затраты труда машинистов

чел.-ч.

1,7

3

МАШИНЫ И МЕХАНИЗМЫ





031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

1,7

4

МАТЕРИАЛЫ





101-0090

Болты с шестигранной головкой 10 мм

т

0,000197

101-0122

Гайки шестигранные 10 мм

т

0,000047

101-9928

Шайбы диаметром 8 - 12 мм

кг

0,0326

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-038 Установка экранов к светофору

1 экран

27-09-038-1

Установка экранов к светофорам

1 экран

197,53

18,87

173,23

26,86

5,43

1,70

Таблица ЭСН 27-09-039 Установка светофорных колонок в комплекте с основанием

Состав работ:

01. Подготовка площадки. 02. Установка основания, колонки, цоколя. 03. Установка кронштейна на колонке. 04. Проверка вертикальности установки.

Измеритель: 1 светофорная колонка

Установка светофорных колонок:

27-09-039-1           в комплекте с основанием

27-09-039-2           на существующем основании

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-039-1

27-09-039-2

1

Затраты труда рабочих-строителей

чел.-ч.

6

1,87

1.1

Средний разряд работы



3,5

3,5

2

Затраты труда машинистов

чел.-ч.

3

0,94

3

МАШИНЫ И МЕХАНИЗМЫ







031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

3

0,94

4

МАТЕРИАЛЫ







101-0090

Болты с шестигранной головкой 10 мм

т

0,000197

0,000197

101-0122

Гайки шестигранные 10 мм

т

0,000047

0,000047

101-9928

Шайбы диаметром 8 - 12 мм

кг

0,0326

0,0326

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда, рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-039 Установка светофорных колонок в комплекте с основанием

1 светофорная колонка



Установка светофорных колонок:















27-09-039-1

в комплекте с основанием

1 колонка

377,73

66,60

305,70

47,40

5,43

6,00

27-09-039-2

на существующем основании

1 колонка

121,98

20,76

95,79

14,85

5,43

1,87

Таблица ЭСН 27-09-040 Установка маяка мигающего света

Состав работ:

01. Установка ММС на конструкцию. 02. Подключение жил кабеля. 03. Проверка электроцепи с помощью тестера. 04. Ввертывание электроламп. 05. Проверка работы ММС.

Измеритель: 1 маяк

27-09-040-1           Установка маяка мигающего света

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-040-1

1

Затраты труда рабочих-строителей

чел.-ч.

1,9

1.1

Средний разряд работы



5

2

Затраты труда машинистов

чел.-ч.

0,85

3

МАШИНЫ И МЕХАНИЗМЫ





400001

Автомобили бортовые до 5 т

маш.-ч

0,85

4

МАТЕРИАЛЫ





101-0090

Болты с шестигранной головкой 10 мм

т

0,000197

101-0122

Гайки шестигранные 10 мм

т

0,000047

101-9928

Шайбы диаметром 8 - 12 мм

кг

0,0326

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-340 Установка маяка мигающего света

1 маяк

27-09-040-1

Установка маяка мигающего света

1 маяк

89,47

25,76

58,28

9,78

5,43

1,90

Таблица ЭСН 27-09-041 Установка пешеходного вызывного устройства

Состав работ:

01. Установка пешеходного вызывного устройства на конструкцию 02. Подключение жил кабеля к клеммам пешеходного вызывного устройства и к питающей линии 03. Проверка электроцепи с помощью тестера 04. Проверка работы пешеходного вызывного устройства

Измеритель: 1 ПВУ

27-09-41-1                      Установка пешеходного вызывного устройства

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-041-1

1

Затраты труда рабочих-строителей

чел.-ч.

1,29

1.1

Средний разряд работы



5

2

Затраты труда машинистов

чел.-ч.

0,65

3

МАШИНЫ И МЕХАНИЗМЫ





400001

Автомобили бортовые до 5 т

маш.-ч

0,65

4

МАТЕРИАЛЫ





101-0090

Болты с шестигранной головкой 10 мм

т

0,000197

101-0122

Гайки шестигранные 10 мм

т

0,000047

101-9928

Шайбы диаметром 8 - 12 мм

кг

0,0326

201-9266

Хомуты стальные

кг

0,0015

210-0007

Кронштейн крепежный

шт.

1

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-041 Установка пешеходного вызывного устройства

1 ПВУ

27-09-041-1

Установка пешеходного вызывного устройства

1 ПВУ

107,29

17,49

44,56

7,47

45,24

1,29

Таблица ЭСН 27-09-042 Установка выносного пульта управления

Состав работ:

01. Обследование места установки, подготовка площадки, отрывка ямы под фундамент, приготовление бетонной смеси на месте установки, бетонирование фундамента, установка анкерных болтов, монтаж металлической стойки на фундамент, монтаж пульта на стойке (норма 1) 02. Установка крепежного кронштейна на стене здания, монтаж пульта на крепежном кронштейне стены (норма 2) 03. Подключение жил кабеля к клеммам пульта и питающей линии, проверка электрической цепи с помощью тестера, проверка работы пульта (нормы 1 и 2)

Измеритель: 1 ВПУ

Установка выносного пульта управления:

27-09-042-1           на металлической стойке

27-09-042-2           на стене здания

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-042-1

27-09-042-2

1

Затраты труда рабочих-строителей

чел.-ч.

3,98

3,17

1.1

Средний разряд работы



5

5

2

Затраты труда машинистов

чел.-ч.

1,99

1,58

3

МАШИНЫ И МЕХАНИЗМЫ







400001

Автомобили бортовые до 5 т

маш.-ч

1,99

1,58

4

МАТЕРИАЛЫ







101-0090

Болты с шестигранной головкой 10 мм

т

0,000197

0,000197

101-0122

Гайки шестигранные 10 мм

т

0,000047

0,00007

101-9928

Шайбы диаметром 8 - 12 мм

кг

0,0326

0,0489

401-0006

Бетон тяжелый, класс В 15 (M200)

м3

0,06

-

201-9261

Конструкции креплений

кг

-

6

210-0007

Кронштейн крепежный

шт.

-

1

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-042 Установка выносного пульта управления

1 ВПУ



Установка выносного пульта управления:















27-09-041-1

на металлической стойке

1 ВПУ

222,23

53,97

136,43

22,89

31,83

3,98

27-09-042-2

на стене здания

1 ВПУ

327,11

42,99

108,32

18,17

175,80

3,17

Таблица ЭСН 27-09-043 Установка автоматического переключения программ (АПП)

Состав работ:

01. Обследование места установки 02. Подбор хомутов, крепежных кронштейнов, болтов и гаек 03. Установка АПП на опоре, стене здания 04. Подключение проводов к клеммной коробке 05. Установка точного программного времени на реле времени 06. Проверка работы АПП

Измеритель: 1 АПП

Установка автоматического переключения программ на:

27-09-043-1    опоре, стойке, колонке

27-09-043-2    стене дома

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-043-1

2-09-043-2

1

Затраты труда рабочих-строителей

чел.-ч.

1,87

1,87

1.1

Средний разряд работы



5

5

2

Затраты труда машинистов

чел.-ч.

1,87

1,87

3

МАШИНЫ И МЕХАНИЗМЫ







400001

Автомобили бортовые до 5 т

маш.-ч.

1,87

1,87

4

МАТЕРИАЛЫ







101-0090

Болты с шестигранной головкой 10 мм

т

0,00039

0,000197

101-0122

Гайки шестигранные 10 мм

т

0,000093

0,00007

101-9928

Шайбы диаметром 8 - 12 мм

кг

0,0653

0,0408

201-9266

Хомуты стальные

кг

3

-

210-0007

Кронштейн крепежный

шт.

2

1

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-043 Установка автоматического переключения программ (АПП)

1 АПП



Установка автоматического переключения программ на:















27-09-043-1

опоре, стойке, колонке

1 АПП

269,11

25,36

128,21

21,50

115,54

1,87

27-09-043-2

стене дома

1 АПП

199,53

25,36

128,21

21,50

45,96

1,87

Таблица ЭСН 27-09-044 Установка контроллеров УК-2, УК-4, БКТ, ДКЛ, ДКМ, ДКЛ-МП

Состав работ:

01. Обследование места установки. 02. Подбор кронштейнов, хомутов, болтов, гаек. 03. Установка контроллера на опоре, стене здания. 04. Подключение заземления. 05. Подключение силовых и контрольных кабелей к аппаратуре управления. 06. Установка экрана-козырька. 07. Проверка электроцепи с помощью тестера. 08. Проверка работы контроллера.

Измеритель: 1 контроллер

Установка контроллеров УК-2, УК-4, БКТ с количеством подключаемых разъемов до:

27-09-044-1    20

27-09-044-2    60

Установка контроллеров ДКЛ, ДКМ, ДКЛ-МП с количеством подключаемых разъемов до:

27-09-044-3    60

Шифр ресурса

Наименование элемента затрат

Eд. измер.

27-09-044-1

27-09-044-2

27-09-044-3

1

Затраты труда рабочих-строителей

чел.-ч.

24

48

48

1.1

Средний разряд работы



6

6

6

2

Затраты труда машинистов

чел.-ч.

1,6

3,2

3,2

3

МАШИНЫ И МЕХАНИЗМЫ









400001

Автомобили бортовые до 5 т

маш.-ч

1,6

3,2

3,2

4

МАТЕРИАЛЫ









101-0090

Болты с шестигранной головкой 10 мм

т

0,00039

0,00039

0,000197

101-0122

Гайки шестигранные 10 мм

т

0,000093

0,000093

0,000047

101-9928

Шайбы диаметром 8 - 12 мм

кг

0,0653

0,653

0,0326

201-9266

Хомуты стальные

кг

3

3

-

210-0007

Кронштейн крепежный

шт.

2

2

-

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-044 Установи контроллеров УК-2, УК-4, БКТ, ДКЛ, ДКМ, ДКЛ-МП

1 контроллер



Установка контроллеров УК-2, УК-4, БКТ с количеством подключаемых разъемов до:















27-09-044-1

20

1 контроллер

604,44

379,20

109,70

18,40

115,54

24,00

27-09-044-2

60

1 контроллер

1110,49

758,40

219,39

36,80

132,70

48,00



Установка контроллеров ДКЛ, ДКМ, ДКЛ-МП с количеством подключаемых разъемов до:















27-09-044-3

60

1 контроллер

983,22

758,40

219,39

36,80

5,43

48,00

Таблица ЭСН 27-09-046 Нанесение дорожной разметки холодным пластиком

Состав работ:

01. Установка временных знаков 02. Очистка дорожной поверхности, предварительная разметка 03. Регулирование движения автотранспорта в зоне работ 04. Подготовка холодного пластика из компонентов А + Б 05. Нанесение дорожной разметки холодным пластиком 06. Нанесение стеклянных микрошариков для норм (3, 5, 7) 07. Снятие временных дорожных знаков

Измеритель: 10 м2 разметки

27-09-046-1           Нанесение продольной дорожной разметки холодным пластиком с применением разметочной машины

Нанесение поперечной дорожной разметки шириной 40 см холодным пластиком с применением ручного маркировщика типа «Пластомаркер» с маркировочной кареткой шириной 20 см:

27-09-046-2           без стеклянных микрошариков

27-09-046-3           со стеклянными микрошариками

Нанесение поперечной дорожной разметки шириной 10 или 20 см холодным пластиком с применением ручного маркировщика типа «Пластомаркер» с маркировочной кареткой шириной 10 или 20 см соответственно:

27-09-046-4           без стеклянных микрошариков

Нанесение поперечной дорожной разметки шириной 10 или 20 см холодным пластиком с применением ручного маркировщика типа «Пластомаркер» с маркировочной кареткой шириной 10 или 20 см соответственно:

27-09-046-5           со стеклянными микрошариками

Нанесение линий дорожной разметки холодным пластиком вручную с применением трафаретной самоклеящейся ленты

27-09-046-6           без стеклянных микрошариков

27-09-046-7           со стеклянными микрошариками

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-046-1

27-09-046-2

27-09-046-3

27-09-046-4

1

Затраты труда рабочих-строителей

чел.-ч.

0,48

7,42

7,62

4,92

1.1

Средний разряд работы



5

5

5

5

2

Затраты труда машинистов

чел.-ч.

0,4

2,46

2,46

1,63

3

МАШИНЫ И МЕХАНИЗМЫ











121601

Машины поливомоечные 6000 л

маш.-ч

0,08

-

-

-

381201

Машины дорожные разметочные «Hofman»

маш.-ч

0,16

-

-

-

400001

Автомобили бортовые до 5 т

маш.-ч

0,16

2,46

246

1,63

4

МАТЕРИАЛЫ











(100-3023)

Пластик-компонент А холодный

кг

6

55,3

55,3

55,3

(100-3024)

Пластик-компонент Б холодный

кг

7

0,7

0,7

0,7

(100-3022)

Микрошарики стеклянные

кг

-

-

3

-

113-0158

Растворитель № 646

т

0,0003

0,001

0,001

0,001

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-046-5

27-09-046-6

27-09-046-7

1

Затраты труда рабочих-строителей

чел.-ч.

5,12

6,17

6,37

1.1

Средний разряд работы



5

5

5

2

Затраты труда машинистов

чел.-ч.

1,63

2,04

2,04

3

МАШИНЫ И МЕХАНИЗМЫ









400001

Автомобили бортовые до 5 т

маш.-ч

1,63

2,04

2,04

4

МАТЕРИАЛЫ









(100-3023)

Пластик-компонент А холодный

кг

55,3

55,3

55,3

(100-3024)

Пластик-компонент Б холодный

кг

0,7

0,7

0,7

(100-3022)

Микрошарики стеклянные

кг

3

-

3

113-0158

Растворитель № 646

т

0,001

0,001

0,001

100-3026

Лента самоклеящаяся трафаретная

пм

-

35

35

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-046 Нанесение дорожной разметки холодным пластиком

10 м2 разметки

27-09-046-1

Нанесение продольной дорожной разметки холодным пластиком с применением разметочной машины

10 м2

48,39

6,51

36,96

5,56

4,92 6

0,48

(100-3023)

Пластик-компонент А холодный

кг









6

0,48

(100-3024)

Пластик-компонент Б холодный

кг









7





Нанесение поперечной дорожной разметки шириной 40 см холодным пластиком с применением ручного маркировщика типа «Пластомаркер» с маркировочной кареткой шириной 20 см:















27-09-046-2

без стеклянных микрошариков

10 м2

285,68

100,62

168,66

28,29

16,40

7,42

(100-3023)

Пластик-компонент А холодный

кг









55,30



(100-3024)

Пластик-компонент Б холодный

кг









0,70



27-09-046-3

со стеклянными микрошариками

10 м2

288,39

103,33

168,66

28,29

16,40

7,62

(100-3022)

Микрошарики стеклянные

кг









3



(100-3023)

Пластик-компонент А холодный

кг









55,30



(100-3024)

Пластик-компонент Б холодный

кг









0,70





Нанесение поперечной дорожной разметки шириной 10 или 20 см холодным пластиком с применением ручного маркировщика типа «Пластомаркер» с маркировочной кареткой шириной 10 или 20 см соответственно:















27-09-046-4

без стеклянных микрошариков

10 м2

194,87

66,72

111,75

18,75

16,40

4,92

(100-3023)

Пластик-компонент А холодный

кг









55,30



(100-3024)

Пластик-компонент Б холодный

кг









0,70





Нанесение поперечной дорожной разметки шириной 10 или 20 см холодным пластиком с применением ручного маркировщика типа «Пластомаркер» с маркировочной кареткой шириной 10 или 20 см соответственно:















27-09-046-5

со стеклянными микрошариками

10 м2

197,58

69,43

111,75

18,75

16,40

5,12

(100-3022)

Микрошарики стеклянные

кг









3



(100-3023)

Пластик-компонент А холодный

кг









55,30



(100-3024)

Пластик-компонент Б холодный

кг









0,70





Нанесение линий дорожной разметки холодным пластиком вручную с применением трафаретной самоклеящейся ленты















27-09-046-6

без стеклянных микрошариков

10 м2

310,28

83,67

139,86

23,46

86,75

6,17

(100-3023)

Пластик-компонент А холодный

кг









55,30



(100-3024)

Пластик-компонент Б холодный

кг









0,70



27-09-046-7

со стеклянными микрошариками

10 м2

312,99

86,38

139,86

23,46

86,75

6,37

(100-3022)

Микрошарики стеклянные

кг









3



(100-3023)

Пластик-компонент А холодный

кг









55,30



(100-3024)

Пластик-компонент Б холодный

кг









0,70



Таблица ЭСН 27-09-047 Нанесение дорожной разметки краской

Состав работ:

01. Установка временных знаков. 02. Очистка дорожного покрытия. 03. Предварительная разметка. 04. Нанесение линий дорожной разметки краской. 05. Регулирование движения автотранспорта в зоне работ. 06. Снятие временных дорожных знаков

Измеритель: 10 м2 разметки

27-09-047-1              Нанесение продольной дорожной разметки краской с применением разметочной машины

Нанесение дорожной разметки краской с применением ручной разметочной машины типа «Line Lazer» по ГОСТ 13508-74, номер разметки:

27-09-047-2              1.8

27-09-047-3              1.12; 1.13; 1.18; 1.19; 1.22

27-09-047-4              1.14.1; 1.14.2; 1.14.3

27-09-047-5              1.16.1; 1.16,2; 1.16.3

27-09-047-6              1.17; 1.20

27-09-047-7              1.21

27-09-047-8              1.23

Нанесение продольной дорожной разметки краской вручную с применением трафаретов по ГОСТ 13508-74, номер разметки:

27-09-047-9              1.8

Нанесение дорожной разметки краской вручную с применением трафаретов по ГОСТ 13508-74, номер разметки:

27-09-047-10            1.12; 1.13; 1.18; 1.19; 1.22

27-09-047-11            1.14.1; 1.14.2; 1.14.3

27-09-047-12            1.16.1; 1.16.2; 1.16.3

27-09-047-13            1.17; 1.20

27-09-047-14            1.21

27-09-047-15            1.23

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-047-1

27-09-047-2

27-09-047-3

27-09-047-4

27-09-047-5

1

Затраты труда рабочих-строителей

чел.-ч.

0,48

3,96

4,36

2,57

1,26

1.1

Средний разряд работы



4

4

4

4

4

2

Затраты труда машинистов

чел.-ч.

0,4

3,06

3,38

1,54

0,97

3

МАШИНЫ И МЕХАНИЗМЫ













121601

Машина поливомоечная

маш.-ч

0,08

-

-

-

-

381201

Машины дорожные разметочные «Hofman»

маш.-ч

0,16

-

-

-

-

400001

Автомобили бортовые до 5 т

маш.-ч

0,16

1,74

1,92

0,69

0,55

712060

Машина разметочная ручная «Line Lazer»

маш.-ч

-

1,32

1,46

0,85

0,42

4

МАТЕРИАЛЫ













(101-9846)

Краски разметочные для дорожных работ

т

0,0052

0,0052

0,0052

0,0052

0,0052

101-0844

Растворитель № 646

т

0,0002

0,0002

0,0002

0,0002

0,0002

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-047-6

27-09-047-7

27-09-047-8

27-09-047-9

27-09-047-10

1

Затраты труда рабочих-строителей

чел.-ч.

2,04

2,97

1,77

10,4

11,46

1.1

Средний разряд работы



4

4

4

2,7

2,7

2

Затраты труда машинистов

чел.-ч.

1,58

2,31

1,37

1,74

1,92

3

МАШИНЫ И МЕХАНИЗМЫ













400001

Автомобили бортовые до 5 т

маш.-ч

0,9

1,31

0,78

1,74

1,92

712060

Машина разметочная ручная «Line Lazer»

маш.-ч

0,68

1

0,59

-

-

4

МАТЕРИАЛЫ













(101-9846)

Краски разметочные для дорожных работ

т

0,0052

0,0052

0,0052

0,0052

0,0052

101-0844

Растворитель № 646

т

0,0002

0,0002

0,0002

0,0002

0,0002

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-047-11

27-09-047-12

27-09-047-13

27-09-047-14

27-09-047-15

1

Затраты труда рабочих-строителей

чел.-ч.

5,01

3,31

5,36

7,82

4,65

1.1

Средний разряд работы



2,7

2,7

2,7

2,7

2,7

2

Затраты труда машинистов

чел.-ч.

0,84

0,55

0,9

1,31

0,78

3

МАШИНЫ И МЕХАНИЗМЫ













400001

Автомобили бортовые по 5 т

маш.-ч

0,84

0,55

0,9

1,31

0,78

4

МАТЕРИАЛЫ













(101-9846)

Краски разметочные для дорожных работ

т

0,0052

0,0052

0,0052

0,0052

0,0052

101-0844

Растворитель № 646

т

0,0002

0,0002

0,0002

0,0002

0,0002

Примечание: При нанесении разметки со стеклянными микрошариками добавлять: к нормам затрат труда и з/пл рабочих-строителей 2,35 руб. и 0,2 чел-ч соответственно; в раздел «Материалы»: 100-3022 Стеклянные микрошарики, руб - 109,7 (кг - 2,0)

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-047 Нанесение дорожной разметки краской

10 м2 разметки

27-09-047-1

Нанесение продольной дорожной разметки краской с применением разметочной машины

10 м2

45,89

5,65

36,96

5,56

3,28

0,48

(101-9846)

Краски разметочные для дорожных работ

т









0,0052





Нанесение дорожной разметки краской с применением ручной разметочной машины типа «Line Lazer» по ГОСТ 13508-74, номер разметки:















27-09-047-2

1.8

10 м2

224,76

46,61

174,87

40,87

3,28

3,96

(101-9846)

Краски разметочные для дорожных работ

т









0,0052



27-09-047-3

1.12; 1.13; 1.18; 1.19; 1.22

10 м2

247,70

51,32

193,10

45,15

3,28

4,36

(101-9846)

Краски разметочные для дорожных работ

т









0,0052



27-09-047-4

1.14.1; 1.14.2; 1.14.3

10 м2

116,62

30,25

83,09

21,36

3,28

2,57

(101-9846)

Краски разметочные для дорожных работ

т









0,0052



27-09-047-5

1.16.1; 1.16.2; 1.16.3

10 м2

73,50

14,83

55,39

12,96

3,28

1,26

(101-9846)

Краски разметочные для дорожных работ

т









0,0052



27-09-047-6

1.17; 1.20

10 м2

117,62

24,01

90,33

21,09

3,28

2,04

(101-9846)

Краски разметочные для дорожных работ

т









0,0052



27-09-047-7

1.21

10 м2

170,15

34,96

131,91

30,86

3,28

2,97

(101-9846)

Краски разметочные для дорожных работ

т









0,0052



27-09-047-8

1.23

10 м2

102,43

20,83

78,32

18,29

3,28

1,77

(101-9846)

Краски разметочные для дорожных работ

т









0,0052





Нанесение продольной дорожной разметки краской вручную с применением трафаретов по ГОСТ 13508-74, номер разметки:















27-09-047-9

1.8;

10 м2

228,23

105,66

119,29

20,01

3,28

10,40

(101-9846)

Краски разметочные для дорожных работ

т









0,0052





Нанесение дорожной разметки краской вручную с применением трафаретов по ГОСТ 13508-74, номер разметки:















27-09-047-10

1.12; 1.13; 1.18; 1.19; 1.22

10 м2

251,35

116,43

131,64

22,08

3,28

11,46

(101-9846)

Краски разметочные для дорожных работ

т









0,0052



27-09-047-11

1.14.1; 1.14.2; 1.14.3

10 м2

111,77

50,90

57,59

9,66

3,28

5,01

(101-9846)

Краски разметочные для дорожных работ

т









0,0052



27-09-047-12

1.16.1; 1.16.2; 1.16.3

10 м2

74,62

33,63

37,71

6,33

3,28

3,31

(101-9846)

Краски разметочные для дорожных работ

т









0,0052



27-09-047-13

1.17; 1.20

10 м2

119,44

54,46

61,70

10,35

3,28

5,36

(101-9846)

Краски разметочные для дорожных работ

т









0,0052



27-09-047-14

1.21

10 м2

172,54

79,45

89,81

15,06

3,28

7,82

(101-9846)

Краски разметочные для дорожных работ

т









0,0052



27-09-047-15

1.23

10 м2

104,00

47,24

53,48

8,97

3,28

4,65

(101-9846)

Краски разметочные для дорожных работ

т









0,0052



Таблица ЭСН 27-09-048 Демаркирование линий дорожной разметки с применением демаркера СМ-300

Состав работ:

01. Установка временных дорожных знаков и ограждений для регулирования движения транспорта в зоне работ. 02. Фрезерование линий дорожной разметки. 03. Очистка дорожного покрытия. 04. Снятие временных знаков и ограждений.

Измеритель: 1 м2 линий разметки

Демаркирование с применением демаркера СМ-300 дорожной разметки:

27-09-048-1           выполненной краской

27-09-048-2           выполненной термо или холодным пластиком

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-048-1

27-09-048-2

1

Затраты труда рабочих-строителей

чел.-ч.

0,4

0,4

1.1

Средний разряд работы



4

4

2

Затраты труда машинистов

чел.-ч.

0,2

0,4

3

МАШИНЫ И МЕХАНИЗМЫ







121400

Машины маркировочные

маш.-ч

0,1

0,2

400001

Автомобили бортовые до 5 т

маш.-ч

0,1

0,2

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-048 Демаркирование линий дорожной разметки с применением демаркера СМ-300

1 м2 линий разметки



Демаркирование с применением демаркера СМ-300 дорожной разметки:















27-09-048-1

выполненной краской

1 м2

16,62

4,71

11,91

2,73

-

0,40

27-09-048-2

выполненной термо или холодным пластиком

1 м2

28,53

4,71

23,82

5,46

-

0,40

Таблица ЭСН 27-09-049 Наладка контроллеров

Состав работ:

01. Снятие рабочих характеристик. 02. Распайка перемычек. 03. Проверка контроллера на стенде. 04. Проверка работы контроллера во всех режимах.

Измеритель: 1 контроллер

Наладка контроллеров УК-2, УК-4, БКТ с количеством подключаемых разъемов (светофоров) до:

27-09-049-1    20

27-09-049-2    60

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-049-1

27-09-049-2

1

Затраты труда рабочих-строителей

чел.-ч.

24

48

1.1

Средний разряд работы



6

6

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т.ч. оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-049 Наладка контроллеров

1 контроллер



Наладка контроллеров УК-2, УК-4, БКГ с количеством подключаемых разъемов (светофоров) до:















27-09-049-1

20

1 контроллер

379,20

379,20

-

-

-

24,00

27-09-049-2

60

1 контроллер

758,40

758,40

-

-

-

48,00

5. ОБСЛУЖИВАНИЕ ТЕХНИЧЕСКИХ СРЕДСТВ ОРГАНИЗАЦИИ ДОРОЖНОГО ДВИЖЕНИЯ

Таблица ЭСН 27-09-060 Техническое обслуживание светофорных объектов

Состав работ:

01. Проверка дневной видимости светофора. 02. 3апись о выполненной работе (норма 1 - 3). 03. Проверка соответствия цикла работы светофоров заданному режиму. 04. Осмотр контроллера (норма 2). 05. Осмотр кабельных трасс и мест подключений (норма 3, 4). 06. Проверка, чистка и регулировка рубильника, переключателей, силовых щитов (норма 2, 3). 07. Измерение напряжения выходных цепей контроллера (норма 3). 08. Проверка троссового хозяйства с устранением неисправности при необходимости (норма 4). 09. Измерение сопротивления всех заземлений (норма 5)

Измеритель: 1 объект

Техническое обслуживание светофорных объектов

27-09-060-1           декадное обслуживание

27-09-060-2           месячное обслуживание

27-09-060-3           квартальное обслуживание

27-09-060-4           полугодовое обслуживание

27-09-060-5           годовое обслуживание

Шифр ресурса

Наименование элемента затрет

Ед. измер.

27-09-060-1

27-09-060-2

27-09-060-3

27-09-060-4

27-09-060-5

1

Затраты труда рабочих-строителей

чел.-ч.

0,6

2,1

1,38

0,55

1,2

1.1

Средний разряд работы



4

3,5

3,5

3,5

3,5

2

Затраты труда машинистов

чел.-ч.

0,3

1,05

0,69

0,23

0,6

3

МАШИНЫ И МЕХАНИЗМЫ













031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,3

1,05

0,69

0,225

0,6

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата года

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-060 Техническое обслуживание светофорных обметов

1 объект



Техническое обслуживание светофорных объектов















27-09-060-1

декадное обслуживание

1 объект

37,63

7,06

30,57

4,74

-

0,60

27-09-060-2

месячное обслуживание

1 объект

130,31

23,31

107,00

16,59

-

2,10

27-09-060-3

квартальное обслуживание

1 объект

85,63

15,32

70,31

10,90

-

1,38

27-09-060-4

полугодовое обслуживание

1 объект

29,04

6,11

22,93

3,56

-

0,55

27-09-060-5

годовое обслуживание

1 объект

74,46

13,32

61,14

9,48

-

1,20

Таблица ЭСН 27-00-061 Техническое обслуживание светофора

Состав работ:

01. Проверка и чистка:

Измеритель: 1 светофор, 1 лампочка

Техническое обслуживание светофора

27-09-061-1    транспортного светофора

27-09-061-2    пешеходного светофора

27-09-061-3    дополнительной секции

27-09-061-4    замена лампочек

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-061-1

27-09-061-2

27-09-061-3

27-09-061-4

1

Затраты труда рабочих-строителей

чел.-ч.

0,45

0,3

0,15

025

1.1

Средний разряд работы



3,5

3,5

3,5

3,5

2

Затраты труда машинистов

чел.-ч.

0,23

0,15

0,07

0,13

3

МАШИНЫ И МЕХАНИЗМЫ











031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,225

0,15

0,075

0,125

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-061 Техническое обслуживание светофора

1 светофор, 1 лампочка



Техническое обслуживание светофора















27-09-061-1

транспортного светофора

1 светофор

27,93

5,00

22,93

3,56

-

0,45

27-09-061-2

пешеходного светофора

1 светофор

18,62

3,33

15,29

2,37

-

0,30

27-09-061-3

дополнительной секции

1 светофор

9,31

1,67

7,64

1,19

-

0,15

27-09-061-4

замена лампочек

1 лампочка

15,51

2,77

12,74

1,98

-

0,25

Таблица ЭСН 27-09-062 Техническое обслуживание аппаратуры: Квартальное обслуживание АПП, ВПУ, ТСКУ-3М, шкафа учета электроэнергии и обслуживание контроллеров

Состав работ:

Норма 1: Открывание крышки АПП с очисткой ящика АПП от загрязнения и закрытие крышки. Проверка крепления контактов на клеммной колодке 2РВМ. Открытие крышки 2РВМ с зачисткой контактов, установкой точного времени на 2РВМ и закрытием крышки 2РВМ. Проверка переключений вращением программного диска. Закрытие крышки АПП. Норма 2: Открывание пульта. Проверка крепления платы и контактов с чисткой. Подтяжка клеммников. Проверка прочности крепления кнопок управления и легкости их хода. Замена лампочки индикации. Закрывание пульта. Норма 3: Отключение координатора, внешний осмотр, открывание шкафов. Чистка координатора с внешней и внутренней стороны. Протирка контактов разъемов блоков и субблоков спиртом. Проверка: фиксации кнопок и переключателей, клеммников на силовой панели, грозозащиты, заземления шкафов, работы индикации, работы 2РВМ. Проверка работы координатора в режиме индивидуального управления всеми перекрестками по всем командам и в режиме координированного управления по всем программам. Закрывание шкафов. Норма 4: Открывание шкафа. Очистка шкафа от загрязнения с внешней и внутренней сторон. Проверка крепления и подтяжка клеммников. Чистка контактов и регулировка пускателя. Замена при необходимости сопротивления. Проверка работы, заземления и регулировка реле времени. Закрывание шкафа. Норма 5: Чистка коммутационного шкафа от пыли и грязи с внешней и внутренней стороны, а также клеммников. Открывание шкафа УК, чистка его от пыли и грязи и выемка контроллера. Проверка крепления контактов клеммников в шкафу контроллера и в ШК. Осмотр монтажа контроллера. Чистка, промывка спиртом контактов реле. Регулировка контактов блока реле. Чистка контактов монтажа спиртом. Установка контроллера в шкаф, закрепление, подключение электропитания, включение контроллера, проверка работы контроллера во всех режимах, проверка работы реле. Норма 6: Открывание шкафа контроллера, очистка от пыли и грязи с внутренней и внешней стороны до и после проверок и осмотра монтажа блоков, отключение электропитания. Проверка: блоков питания, блока БУСО, блока БЛСС, БОИП и БСТ, блока ДТ, автоматов АБ, работы контроллеров во всех режимах. Закрывание шкафа. Норма 7: Открывание шкафа контроллера с отключением электропитания, очисткой ШК, субблоков и панелей блоков от пыли и грязи с внутренней и наружной стороны. Проверка: блока выпрямителя, предохранителей, устройства грозозащиты, заземления шкафа контроллера и работоспособности контроллера во всех режимах. Закрывание шкафа контроллера.

Измеритель: 1 АПП (норма 1); 1 пульт (норма 2); 1 координатор (норма 3); 1 шкаф (норма 4); 1 контроллер (нормы 5, 6, 7)

27-09-062-1           Квартальное техническое обслуживание автоматического переключателя программ (АПП)

27-09-062-2           Квартальное техническое обслуживание выносного пульта управления

27-09-062-3           Квартальное техническое обслуживание координатора системы ТСКУ-3М

27-09-062-4           Обслуживание шкафа учета электроэнергии

27-09-062-5           Обслуживание контроллера УК, МКСС-Р

27-09-062-6           Обслуживание контроллера УК-4, ДКЛ, ДКЛ-МП, КЗЦ, КЗЦ-1, УСКД-МИ, КДУ-1

27-09-062-7           Обслуживание БКТ, ДКМ

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-062-1

27-09-062-2

27-09-062-3

27-09-062-4

1

Затраты труда рабочих-строителей

чел.-ч.

0,72

0,66

23

3

1.1

Средний разряд работы



4

3,5

3,5

3,5

2

Затраты труда машинистов

чел.-ч.

0,36

0,33

-

1,5

3

МАШИНЫ И МЕХАНИЗМЫ











400002

Автомобили бортовые до 8 т

маш.-ч

0,36

0,33

-

1,5

4

МАТЕРИАЛЫ











113-0180

Спирт этиловый ректификованный технический, сорт I

т

0,00002

000001

0,000005

0,00007

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-062-5

27-09-062-6

27-09-062-7

1

Затраты труда рабочих-строителей

чел.-ч.

5,7

21,5

13,5

1.1

Средний разряд работы



3,5

3,5

3,5

2

Затраты труда машинистов

чел.-ч.

2,85

6,45

4,1

3

МАШИНЫ И МЕХАНИЗМЫ









400002

Автомобили бортовые до 8 т

маш.-ч

2,85

6,45

4,1

4

МАТЕРИАЛЫ









113-0180

Спирт этиловый ректификованный технический, сорт I

т

0,00015

0,000008

0,0002

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-062 Техническое обслуживание аппаратуры: Квартальное обслуживание АПП, ВПУ, ТСКУ-3М, шкафа учета электроэнергии и обслуживание контроллеров

1 АПП (расценка 1); 1 пульт (расценка 2); 1 координатор (расценка 3); 1 шкаф (расценка 4); 1 контроллер (расценки 5, 6, 7)

27-09-062-1

Квартальное техническое обслуживание автоматического переключателя программ (АПП)

1 АПП

39,50

8,47

29,95

4,56

1,08

0,72

27-09-062-2

Квартальное техническое обслуживание выносного пульта управления

1 пульт

35,32

7,33

27,45

4,18

0,54

0,66

27-09-062-3

Квартальное техническое обслуживание координатора системы ТСКУ-3М

1 координатор

255,57

255,30

-

-

0,27

23,00

27-09-062-4

Обслуживание шкафа учета электроэнергии

1 шкаф

161,86

33,30

124,78

18,99

3,78

3,00

27-09-062-5

Обслуживание контроллера УК, МКСС-Р

1 контроллер

308,46

63,27

237,09

36,08

8,10

5,70

27-09-062-6

Обслуживание контроллера УК-4, ДКЛ, ДКЛ-МП, КЗЦ, КЗЦ-1 , УСКД-МИ, КДУ-1

1 контроллер

775,66

238,65

536,58

81,66

0,43

21,50

27-09-062-7

Обслуживание БКТ, ДКМ

1 контроллер

501,73

149,85

341,08

51,91

10,80

13,50

Таблица ЭСН 27-09-063 Техническое обслуживание аппаратуры: Техническое обслуживание электрооборудования светофорного объекта, запорного устройства шкафа и табло вызова пешехода

Состав работ:

Норма 1: Открывание силового шкафа и шкафа аппаратуры управления с чисткой от пыли и грязи с внешней и внутренней стороны. Проверка: автоматического выключателя, предохранителя, зануления и светофорного объекта. Протяжка всех контактных соединений. Прозвонка силового кабеля. Протяжка силовых контактов. Измерение: питающего напряжения, сопротивления заземления. Закрывание шкафа. Осмотр кабельной трассы, вводно-распределительных щитов, предохранительных приставок, выпрямителей всех типов. Норма 2: Открывание шкафа. Осмотр, разборка, смазка, сборка запорного устройства, закрывание шкафа. Норма 3: Проверка работы ТВП с чисткой и креплением всех контактов. Окрашивание ТВП.

Измеритель: 1 светофорный объект (норма 1); 1 запорное устройство (норма 2); 1 ТВП (норма 3)

27-09-063-1           Техническое обслуживание электрооборудования светофорного объекта

27-09-063-2           Техническое обслуживание запорного устройства шкафа

27-09-063-3           Техническое обслуживание табло вызова пешехода

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-063-1

27-09-063-2

27-09-063-3

1

Затраты труда рабочих-строителей

чел.-ч.

2,5

0,44

1,1

1.1

Средний разряд работы



4,5

3

3

2

Затраты труда машинистов

чел.-ч.

1,25

0,22

0,44

3

МАШИНЫ И МЕХАНИЗМЫ









400002

Автомобили бортовые до 8 т

маш.-ч

1,25

0,22

0,44

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-063 Техническое обслуживание аппаратуры: Техническое обслуживание электрооборудования светофорного объекта, запорного устройства шкафа и табло вызова пешехода

1 светофорный объект (расценка 1); 1 запорное устройство (расценка 2); 1 ТВП (расценка 3)

27-09-063-1

Техническое обслуживание электрооборудования светофорного объекта

1 светофорный объект

135,64

31,65

103,99

15,82

-

2,50

27-09-063-2

Техническое обслуживание запорного устройства шкафа

1 запорное устройство

22,89

4,59

18,30

2,79

-

0,44

27-09-063-3

Техническое обслуживание табло вызова пешехода

1 ТВП

48,07

11,47

36,60

5,57

-

1,10

Таблица ЭСН 27-09-064 Техническое обслуживание аппаратуры: Техническое обслуживание детектора транспортного типа ДТИ

Состав работ:

Норма 1: Открывание шкафа. Проверка общей работоспособности детектора. Закрывание шкафа. Норма 2: Удаление пыли и грязи с внешней стороны шкафа. Открывание шкафа. Проверка работоспособности детектора и напряжения. Проведение осмотра кабельных трасс и качества контактных соединений в разъемах и пайках. Закрывание шкафа. Норма 3: Проверка работы детектора сигнальных ламп и параметров выходных сигналов детектора и источника питания.

Измеритель: 1 детектор

27-09-064-1           Декадное обслуживание

27-09-064-2           Месячное обслуживание

27-09-064-3           Квартальное обслуживание

27-09-064-4           Полугодовое обслуживание

27-09-064-5           Годовое обслуживание

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-064-1

27-09-064-2

27-09-064-3

27-09-064-4

27-09-064-5

1

Затраты труда рабочих-строителей

чел.-ч.

0,18

0,92

0,8

6,8

0,67

1.1

Средний разряд работы



3

3,5

3,5

3,5

3,5

2

Затраты труда машинистов

чел.-ч.

0,09

0,46

0,4

3,4

0,34

3

МАШИНЫ И МЕХАНИЗМЫ













031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,09

0,46

0,4

3,4

0,335

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-064 Техническое обслуживание аппаратуры: Техническое обслуживание детектора транспортного типа ДТИ

1 детектор

27-09-064-1

Декадное обслуживание

1 детектор

11,05

1,88

9,17

1,42

-

0,18

27-09-064-2

Месячное обслуживание

1 детектор

57,08

10,21

46,87

7,27

-

0,92

27-09-064-3

Квартальное обслуживание

1 детектор

49,64

8,88

40,76

6,32

-

0,80

27-09-064-4

Полугодовое обслуживание

1 детектор

421,94

75,48

346,46

53,72

-

6,80

27-09-064-5

Годовое обслуживание

1 детектор

41,58

7,44

34,14

5,29

-

0,67

Таблица ЭСН 27-09-065 Техническое обслуживание аппаратуры КРОСС, телефонной линии связи, телефонных шкафов

Состав работ:

Норма 1: Очистка плинтов, гребенок, громполос, предохранителей и разъемов от пыли. Осмотр монтажа проводников и телефонного кабеля. Норма 2: Измерение параметров телефонных кабелей прибором. Осмотр телефонной канализации и кабельных трасс. Норма 3: Открывание шкафа. Очистка от пыли и грязи с внешней и внутренней стороны шкафа, плинтов, боксов. Осмотр монтажа кроссировок и жил. Подтяжка винтов на плинтах. Проверка монтажа кабеля в шкафу, крепления боксов. Закрывание и окрашивание шкафа

Измеритель: 10 пар (норма 1); 1 км трассы (норма 2); 1 шкаф (норма 3)

Техническое обслуживание:

27-09-065-1    аппаратуры КРОСС

27-09-065-2    телефонных линий связи

27-09-065-3    телефонных шкафов

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-065-1

27-09-065-2

27-09-065-3

1

Затраты труда рабочих-строителей

чел.-ч.

1,7

3,3

4,2

1.1

Средний разряд работы



6

4,5

6

2

Затраты труда машинистов

чел.-ч.

0,85

1,65

2,1

3

МАШИНЫ И МЕХАНИЗМЫ









400002

Автомобили бортовые до 8 т

маш.-ч

0,85

1,65

2,1

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-065 Техническое обслуживание аппаратуры КРОСС, телефонной линии связи, телефонных шкафов

10 пар (расценка 1); 1 км трассы (расценка 2); 1 шкаф (расценка 3)



Техническое обслуживание:















27-09-065-1

аппаратуры КРОСС

10 пар

97,57

26,86

70,71

10,76

-

1,70

27-09-065-2

телефонных линий связи

1 км

179,04

41,78

137,26

20,89

-

3,30

27-09-065-3

Телефонных шкафов

1 шкаф

241,06

66,36

174,70

26,59

-

4,20

Таблица ЭСН 27-09-066 Техническое обслуживание дорожных знаков

Состав работ:

Норма 1: Чистка и мойка знака с внутренней и с внешней стороны. Открывание крышки знака, отключение электропитания. Проверка: ориентации знака, наличия механических повреждений, крепления знака, изоляции проводов, состояния электропатронов, крепления кабеля питания и контактов подключения, электроцепи знака с помощью тестера. Включение и проверка работы знака с помощью тестера. Закрытие крышки знака. Норма 2: Открывание крышки знака, отключение электропитания. Замена перегоревших электроламп. Закрытие крышки знака. Включение и проверка работы знака. Норма 3: Чистка и мойка знака. Проверка: отсутствия механических повреждений, ориентации, крепления и видимости знака. Норма 4: Проверка видимости и крепления знака. Подтяжка болтов крепления знака и хомутов. Очистка знака от грязи и пыли. Обновление изображений и символов на знаке. Норма 5: Отключение электропитания. Открывание крышки знака. Прозвонка кабеля. Замена предохранителя, электропроводки. Подключение знака к питающему кабелю. Закрытие крышки знака. Проверка работы знака.

Измеритель: 1 знак

27-09-066-1           Обслуживание объемных дорожных знаков

27-09-066-2           Замена лампочек в знаке

27-09-066-3           Обслуживание плоских дорожных знаков со световозвращающей поверхностью

27-09-066-4           Техническое обслуживание УЗДП

27-09-066-5           Ремонт объемных дорожных знаков на месте установки

27-09-066-6           Добавляется на каждую последующую деталь

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-066-1

27-09-066-2

27-09-066-3

27-09-066-4

1

Затраты труда рабочих-строителей

чел.-ч.

1,2

0,35

0,25

0,94

1.1

Средний разряд работы



2,5

2,5

2

2,5

2

Затраты труда машинистов

чел.-ч.

0,6

0,17

0,13

0,47

3

МАШИНЫ И МЕХАНИЗМЫ











031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,6

0,175

0,125

0,47

4

МАТЕРИАЛЫ











101-1757

Ветошь

кг

0,005

-

0,02

0,016

113-9070

Порошок моющий

кг

0,026

-

0,006

0,03

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-066-5

27-09-066-6

1

Затраты труда рабочих-строителей

чел.-ч.

0,59

0,38

1.1

Средний разряд работы



2,5

2,5

2

Затраты труда машинистов

чел.-ч.

0,29

0,19

3

МАШИНЫ И МЕХАНИЗМЫ







031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,295

0,19

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-066 Техническое обслуживание дорожных знаков

1 знак

27-09-066-1

Обслуживание объемных дорожных знаков

1 знак

73,58

11,98

61,14

9,48

0,46

1,20

27-09-066-2

Замена лампочек в знаке

1 знак

21,32

3,49

17,83

2,77

-

0,35

27-09-066-3

Обслуживание плоских дорожных знаков со световозвращающей поверхностью

1 знак

15,43

2,38

12,74

1,98

0,31

0,25

27-09-066-4

Техническое обслуживание УЗДП

1 знак

57,91

9,38

47,89

7,43

0,64

0,94

27-09-066-5

Ремонт объемных дорожных знаков на месте установки

1 знак

35,95

5,89

30,06

4,66

-

0,59

27-09-066-6

Добавляется на каждую последующую деталь

1 знак

23,15

3,79

19,36

3,00

-

0,38

Таблица ЭСН 27-09-067 Ремонт аппаратуры на объекте: Ремонт контроллеров УК, БКТ, ДКЛ, ДКМ, ДКЛ-МП, КЗУ-1, УСКД-М, КДУ-1

Состав работ:

Норма 1: Открывание шкафа. Определение и устранение неисправностей. Измерение напряжения на клеммах. Чистка контактов блока реле. Проверка работы контроллера во всех режимах. Закрытие шкафа. Норма 2: Открывание шкафа. Определение и устранение неисправностей. Измерение напряжения на клеммах. Проверка: работы электромеханических часов, блока реле, контроллера во всех режимах. Замена электромеханических часов, предохранителя. Крепление контактов монтажа. Чистка контактов блока реле. Протирка контактов, мест паек спиртом. Закрытие шкафа. Норма 4, 5: Открывание шкафа. Определение и устранение неисправностей. Измерение напряжения. Проверка работы контроллера во всех режимах. Закрывание шкафа. Норма 7, 8: Открывание шкафа. Определение и устранение неисправностей. Измерение напряжения. Чистка контактов блока реле. Проверка работы контроллера во всех режимах и исправности панели. Закрывание шкафа. Норма 11: Снятие старого табло ВПУ, крепежного кронштейна с опоры. Установка нового крепежного кронштейна. Установка нового табло ВПУ на кронштейн. Норма 12: Отключение жил кабеля. Снятие старого устройства ПВУ, снятие корпуса кнопки-переключателя из корпуса, снятие кронштейнов крепежных. Установка новых: кнопки-переключателя, крепежных кронштейнов, подключение жил кабеля, проверка работы устройства ПВУ. Нормы 13, 14: Крепление АПП в ШК. Подключение проводов к клеммной колодке. Установка точного программного времени на реле 2´РВМ. Проверка работы АПП.

Измеритель: 1 устройство

27-09-067-1    Ремонт без замены деталей контроллеров УК

27-09-067-2    Ремонт с заменой одной детали, блока

27-09-067-3    Добавляется на каждую последующую деталь, блок

27-09-067-4    Ремонт без замены деталей контроллера БКТ, ДКЛ

27-09-067-5    Ремонт с заменой деталей

27-09-067-6    Добавляется на каждую последующую деталь, блок

27-09-067-7     Ремонт без замены деталей контроллера УК-4, ДКМ, ДКЛ-МП, КЗЦ, КЗЦ-1, УСКД-М, КДУ-1

27-09-067-8    Добавляется на замену одной детали

27-09-067-9    Добавляется на каждую последующую деталь, блок

27-09-067-10  Замена крышек кабельных коробок ВПУ

27-09-067-11  Замена табло ПВУ

27-09-067-12  Замена устройства ВПУ

27-09-067-13  Замена автоматического переключателя программ АПП на опоре

27-09-067-14  Замена автоматического переключателя программ АПП на стене

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-067-1

27-09-067-2

27-09-067-3

27-09-067-4

27-09-067-5

1

Затраты труда рабочих-строителей

чел.-ч.

1,63

1,85

0,13

3,09

0,08

1.1

Средний разряд работы



3,5

3,5

3,5

3,5

3,5

2

Затраты труда машинистов

чел.-ч.

0,81

0,93

0,07

1,54

0,04

3

МАШИНЫ И МЕХАНИЗМЫ













400001

Автомобили бортовые до 5 т

маш.-ч

0,815

0,925

0,065

1,545

0,04

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-067-6

27-09-067-7

27-09-067-8

27-09-067-9

27-09-067-10

1

Затраты труда рабочих-строителей

чел.-ч.

0,08

3,54

0,07

0,07

0,35

1.1

Средний разряд работы



3,5

3,5

3,5

3,5

3,5

2

Затраты труда машинистов

чел.-ч.

0,04

1,77

0,04

0,04

0,17

3

МАШИНЫ И МЕХАНИЗМЫ













400001

Автомобили бортовые до 5 т

маш.-ч

0,04

1,77

0,035

0,035

0,175

4

МАТЕРИАЛЫ













101-0096

Болты оцинкованные диаметром резьбы 8 мм

т

-

-

-

-

0,00011

101-0128

Гайки шестигранные оцинкованные 8 мм

т

-

-

-

-

0,00003

101-9920

Шайбы оцинкованные

шт

-

-

-

-

4

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-067-11

27-09-067-12

27-09-067-13

27-09-067-14

1

Затраты труда рабочих-строителей

чел.-ч.

2,35

0,7

0,69

0,69

1.1

Средний разряд работы



3,5

3,5

4

4

2

Затраты труда машинистов

чел.-ч.

1,17

0,35

0,34

0,35

3

МАШИНЫ И МЕХАНИЗМЫ











400001

Автомобили бортовые до 5 т

маш.-ч

1,17

0,35

0,34

0,35

4

МАТЕРИАЛЫ











101-0096

Болты оцинкованные диаметром резьбы 8 мм

т

0,00006

0,00011

-

-

101-0128

Гайки шестигранные оцинкованные 8 мм

т

0,00002

0,00003

-

-

101-9920

Шайбы оцинкованные

шт

4

8

16

10

210-0007

Кронштейн крепежный

шт

1

2

2

1

101-0097

Болты оцинкованные диаметром резьбы 10 мм

т

-

-

0,0003

0,00015

101-0129

Гайки шестигранные оцинкованные 10 мм

т

-

-

0,00009

0,00007

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-067 Ремонт аппаратуры на объекте: Ремонт контроллеров УК, БКТ, ДКЛ, ДКМ, ДКЛ-МП, КЗУ-1, УСКД-М, КДУ-1

1 устройство

27-09-067-1

Ремонт без замены деталей контроллера УК

1 устройство

73,97

18,09

55,88

9,37

-

1,63

27-09-067-2

Ремонт с заменой одной детали, блока

1 устройство

83,96

20,54

63,42

10,64

-

1,85

27-09-067-3

Добавляется на каждую последующую деталь, блок

1 устройство

5,90

1,44

4,46

0,75

-

0,13

27-09-067-4

Ремонт без замены деталей контроллера БКТ, ДКЛ

1 устройство

140,23

34,30

105,93

17,77

-

3,09

27-09-067-5

Ремонт с заменой деталей

1 устройство

3,63

0,89

2,74

0,46

-

0,08

27-09-067-6

Добавляется на каждую последующую деталь, блок

1 устройство

3,63

0,89

2,74

0,46

-

0,08

27-09-067-7

Ремонт без замены деталей контроллера УK-4, ДКМ, ДКЛ-МП, КЗЦ, КЗЦ-1, УСКД-М, КДУ-1

1 устройство

160,64

39,29

121,35

20,36

-

3,54

27-09-067-8

Добавляется на замену одной детали

1 устройство

3,18

0,78

2,40

0,40

-

0,07

27-09-067-9

Добавляется на каждую последующую деталь, блок

1 устройство

3,18

0,78

2,40

0,40

-

0,07

27-09-067-10

Замена крышек кабельных коробок ВПУ

1 устройство

28,12

3,88

12,00

2,01

12,24

0,35

27-09-067-11

Замена табло ПВУ

1 устройство

156,58

26,09

80,22

13,46

50,27

2,35

27-09-067-12

Замена устройства ВПУ

1 устройство

131,65

7,77

24,00

4,03

99,88

0,70

27-09-067-13

Замена автоматического переключателя программ АПП на опоре

1 устройство

154,76

8,12

23,31

3,91

123,33

0,69

27-09-067-14

Замена автоматического переключателя программ АПП на стене

1 устройство

98,58

8,12

24,00

4,03

66,46

0,69

Таблица ЭСН 27-09-068 Ремонт аппаратуры в мастерской: Средний ремонт контроллеров

Состав работ:

Норма 1: Зачистка контактов реле РПУ. Демонтаж и монтаж реле РПУ. Лужение лепестков на колодках, припайка перемычек на колодках П4, П5, П6. Замена предохранителя в БП, тиристора. Запайка контакта. Стендовая проверка контроллера со снятием рабочих характеристик. Норма 2: Определение неисправностей. Замена предохранителей. Регулировка контактов блока реле. Протирка контактов мест паек спиртом. Проверка крепления монтажа и работы контроллера во всех режимах. Снятие рабочих характеристик. Норма 4: Демонтаж и чистка блоков. Замена монтажных проводов в силовой панели (10 шт), тиристора, клеммной колодки, контрольного гнезда в блоке выпрямителя, резистора, конденсатора в блоке. Замена передней панели субблока без контрольных гнезд и с контрольными блоками. Замена контактного разъема в субблоке, патронов ламп сигнализации и неисправных реле в блоке МПУ, переключателей ПК2 в блоке ПВ и розетки. Проверка амплитуды пульсации в БП с помощью осциллографа. Проверка режимов работы триодов по постоянному току во всех субблоках и их замена при необходимости. Проверка и регулировка автомата включения сети в блоке ПВ. Установка и закрепление блоков. Включение, настройка и проверка работы контроллера во всех режимах. Норма 5: Определение неисправностей. Замена резистора. Чистка и промывка разъема субблока спиртом. Промывка паек на плате субблока. Проверка на работоспособность на стенде.

Измеритель: 1 устройство (нормы 1 - 6), 100 м (норма 7)

27-09-068-1           Средний ремонт контроллеров УК

27-09-068-2           Ремонт УК в мастерской с заменой 1 детали

27-09-068-3           Добавляется на каждую последующую

27-09-068-4           Средний ремонт контроллера типа БКТ, ДКЛ

27-09-068-5           Ремонт контроллера БКТ в мастерской с заменой одной детали

27-09-068-6           Добавляется на каждую последующую

27-09-068-7           Ремонт телефонных кабелей связи

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-068-1

27-09-068-2

27-09-068-3

27-09-068-4

1

Затраты труда рабочих-строителей

чел.-ч.

7,2

5,09

0,04

20

1.1

Средний разряд работы



5

5

5

6

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-068-5

27-09-068-6

27-09-068-7

1

Затраты труда рабочих-строителей

чел.-ч.

2,42

0,08

30,4

1.1

Средний разряд работы



5

5

5,5

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-068 Ремонт аппаратуры в мастерской: Средний ремонт контроллеров

1 устройство (расценки 1 - 6), 100 м (расценка 7)

27-09-068-1

Средний ремонт контроллеров УК

1 устройство

97,63

97,63

-

-

-

7,20

27-09-068-2

Ремонт УК в мастерской с заменой 1 детали

1 устройство

69,02

69,02

-

-

-

5,09

27-09-068-3

Добавляется на каждую последующую

1 устройство

0,54

0,54

-

-

-

0,04

27-09-068-4

Средний ремонт контроллера типа БКТ, ДКЛ

1 устройство

316,00

316,00

-

-

-

20,00

27-09-068-5

Ремонт контроллера БКТ в мастерской с заменой одной детали

1 устройство

32,82

32,82

-

-

-

2,42

27-09-068-6

Добавляется на каждую последующую

1 устройство

1,08

1,08

-

-

-

0,08

27-09-068-7

Ремонт телефонных кабелей связи

100 м

446,27

446,27

-

-

-

30,40

Таблица ЭСН 27-09-069 Ремонт светофоров в мастерской: Ремонт транспортного светофора

Состав работ:

Полная разборка светофора. Чистка деталей корпуса (кроме нормы 4, 7). Сборка светофора. Проверка работы светофора. Замена электропатронов (норма 1). Замена электропроводки (норма 2). Замена лампочки (норма 3). Замена корпуса (норма 4). Замена линз (норма 5). Замена бленд (норма 6).

Измеритель: 1 светофор

27-09-069-1    Ремонт транспортного светофора с заменой электропатрона

27-09-069-2    Ремонт транспортного светофора с заменой электропроводки

27-09-069-3    Ремонт транспортного светофора с заменой лампочки

27-09-069-4    Ремонт транспортного светофора с заменой корпуса

27-09-069-5    Ремонт транспортного светофора с заменой линз

27-09-069-6    Ремонт транспортного светофора с заменой бленд

27-09-069-7    Сборка 3-х секционных светофоров из отдельных деталей

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-069-1

27-09-069-2

27-09-069-3

27-09-069-4

1

Затраты труда рабочих-строителей

чел.-ч.

1,6

1,75

1,39

1,45

1.1

Средний разряд работы



3

3

3

3

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-069-5

27-09-069-6

27-09-069-7

1

Затраты труда рабочих-строителей

чел.-ч.

1,6

1,5

2,8

1.1

Средний разряд работы



3

3

3

4

МАТЕРИАЛЫ









101-0096

Болты оцинкованные диаметром резьбы 8 мм

т

-

-

0,00011

101-0128

Гайки шестигранные оцинкованные 8 мм

т

-

-

0,00003

101-9920

Шайбы оцинкованные

шт

-

-

8

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-069 Ремонт светофоров в мастерской: Ремонт транспортного светофора

1 светофор

27-09-069-1

Ремонт транспортного светофора с заменой электропатрона

1 светофор

16,69

16,69

-

-

-

1,60

27-09-069-2

Ремонт транспортного светофора с заменой электропроводки

1 светофор

18,25

18,25

-

-

-

1,75

27-09-069-3

Ремонт транспортного светофора с заменой лампочки

1 светофор

14,50

14,50

-

-

-

1,39

27-09-069-4

Ремонт транспортного светофора с заменой корпуса

1 светофор

15,12

15,12

-

-

-

1,45

27-09-069-5

Ремонт транспортного светофора с заменой линз

1 светофор

16,69

16,69

-

-

-

1,60

27-09-069-6

Ремонт транспортного светофора с заменой бленд

1 светофор

15,64

15,64

-

-

-

1,50

27-09-069-7

Сборка 3-х секционных светофоров из отдельных деталей

1 светофор

49,48

29,20

-

-

20,28

2,80

Таблица ЭСН 27-09-070 Ремонт светофоров в мастерской: Ремонт пешеходного светофора

Состав работ:

Норма 1 - 8: Полная разборка светофора. Чистка деталей корпуса. Сборка светофора. Проверка работы светофора. Норма 1: Без замены деталей. Норма 2: Замена электропатрона. Норма 3: Замена электроламп. Норма 4: Замена корпуса. Норма 5: Замена линз. Норма 6: Замена бленд.

Измеритель: 1 светофор

27-09-070-1              Ремонт пешеходного светофора без замены деталей

27-09-070-2              Ремонт пешеходного светофора с заменой электропатрона

27-09-070-3              Ремонт пешеходного светофора с заменой электропроводки

27-09-070-4              Ремонт пешеходного светофора с заменой лампочек

27-09-070-5              Ремонт пешеходного светофора с заменой корпуса

27-09-070-6              Ремонт пешеходного светофора с заменой линз

27-09-070-7              Ремонт пешеходного светофора с заменой бленд

27-09-070-8              Сборка пешеходных светофоров из отдельных деталей

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-070-1

27-09-070-2

27-09-070-3

27-09-070-4

27-09-070-5

1

Затраты труда рабочих-строителей

чел.-ч.

0,97

1,19

1,19

1,01

1,12

1.1

Средний разряд работы



3

3

3

3

3

4

МАТЕРИАЛЫ













101-0096

Болты оцинкованные диаметром резьбы 8 мм

т

0,00006

-

-

-

-

101-0128

Гайки шестигранные оцинкованные 8 мм

т

0,00002

-

-

-

-

101-9920

Шайбы оцинкованные

шт

2

-

-

-

-

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-070-6

27-09-070-7

27-09-070-8

1

Затраты труда рабочих-строителей

чел.-ч.

1,17

1,11

1,9

1.1

Средний разряд работы



3

3

3

4

МАТЕРИАЛЫ









101-0096

Болты оцинкованные диаметром резьбы 8 мм

т

-

-

0,00006

101-0128

Гайки шестигранные оцинкованные 8 мм

т

-

-

0,00002

101-9920

Шайбы оцинкованные

шт

-

-

4

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-070 Ремонт светофоров в мастерской: Ремонт пешеходного светофора

1 светофор

27-09-070-1

Ремонт пешеходного светофора без замены деталей

1 светофор

16,57

10,12

-

-

6,45

0,97

27-09-070-2

Ремонт пешеходного светофора с заменой электропатрона

1 светофор

12,41

12,41

-

-

-

1,19

27-09-070-3

Ремонт пешеходного светофора с заменой электропроводки

1 светофор

12,41

12,41

-

-

-

1,19

27-09-070-4

Ремонт пешеходного светофора с заменой лампочек

1 светофор

10,53

10,53

-

-

-

1,01

27-09-070-5

Ремонт пешеходного светофора с заменой корпуса

1 светофор

11,68

11,68

-

-

-

1,12

27-09-070-6

Ремонт пешеходного светофора с заменой линз

1 светофор

12,20

12,20

-

-

-

1,17

27-09-070-7

Ремонт пешеходного светофора с заменой бленд

1 светофор

11,58

11,58

-

-

-

1,11

27-09-070-8

Сборка пешеходных светофоров из отдельных деталей

1 светофор

30,29

19,82

-

-

10,47

1,90

Таблица ЭСН 27-09-071 Ремонт светофоров на объекте

Состав работ:

Норма 1: Отключение электропитания. Открепление и снятие бленды. Установка и закрепление новой бленды. Проверка работы светофора. Норма 2: Отключение электропитания. Открепление и снятие линзы. Установка и закрепление новой линзы. Проверка работы светофора. Норма 5: Получение и подноска светофора на расстояние до 30 м. Открывание секции светофора, ввертывание электроламп. Зачистка жил кабеля и присоединение их к клеммной колодке. Проверка горения электроламп и установка их в фокусе отражателя. Закрывание секций светофора, переноска к месту складирования. Норма 6: Открывание шкафа. Подключение и отключение КДА. Определение неисправности. Измерение напряжения блока питания. Замена предохранителя. Регулировка субблоков. Проверка деталей в рабочем режиме. Проверка детектора во всех режимах. Норма 7: Определение неисправности. Замена: микросхемы, транзистора, резистора. Чистка субблока. Проверка работы субблока.

Измеритель: 1 светофор (нормы 1, 2); 1 муфта (нормы 3, 4); 1 трехсекционный светофор (норма 5); 1 детектор (нормы 6, 7); 100 м (норма 8)

27-09-071-1           Ремонт светофоров с заменой бленды

27-09-071-2           Ремонт светофоров с заменой линзы

27-09-071-3           Монтаж соединительных муфт при замене кабеля при количестве жил до 10

27-09-071-4           Монтаж соединительных муфт при замене кабеля при количестве жил до 19

27-09-071-5           Зарядка светофоров при ремонте

27-09-071-6           Ремонт детектора транспортного на объекте

27-09-071-7           Ремонт детектора транспортного в мастерской

27-09-071-8           Ремонт телефонных кабелей связи

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-071-1

27-09-071-2

27-09-071-3

27-09-071-4

27-09-071-5

1

Затраты труда рабочих-строителей

чел.-ч.

0,74

0,89

4,9

5,6

0,75

1.1

Средний разряд работы



3

3

3,5

3,5

3

2

Затраты труда машинистов

чел.-ч.

0,37

0,45

2,45

2,8

0,38

3

МАШИНЫ И МЕХАНИЗМЫ













031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,37

0,445

2,45

2,8

0,375

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-071-6

27-09-071-7

27-09-071-8

1

Затраты труда рабочих-строителей

чел.-ч.

2,7

2,3

30,4

1.1

Средний разряд работы



3,5

5

4,5

2

Затраты труда машинистов

чел.-ч.

1,35

1,15

15,2

3

МАШИНЫ И МЕХАНИЗМЫ









031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

1,35

1,15

-

400001

Автомобили бортовые до 5 т

маш.-ч

-

-

15,2

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-071 Ремонт светофоров на объекте

1 светофор (расценки 1, 2); 1 муфта (расценки 3, 4); 1 трехсекционный светофор (расценка 5); 1 детектор (расценки 6, 7); 100 м (расценка 8)

27-09-071-1

Ремонт светофоров с заменой бленды

1 светофор

45,42

7,72

37,70

5,85

-

0,74

27-09-071-2

Ремонт светофоров с заменой линзы

1 светофор

54,63

9,28

45,35

7,03

-

0,89

27-09-071-3

Монтаж соединительных муфт при замене кабеля при количестве жил до 10

1 муфта

304,05

54,39

249,66

38,71

-

4,90

27-09-071-4

Монтаж соединительных муфт при замене кабеля при количестве жил до 19

1 муфта

347,48

62,16

285,32

44,24

-

5,60

27-09-071-5

Зарядка светофоров при ремонте

1 трехсекционный светофор

46,03

7,82

38,21

5,92

-

0,75

27-09-071-6

Ремонт детектора транспортного на объекте

1 детектор

167,53

29,97

137,56

21,33

-

2,70

27-09-071-7

Ремонт детектора транспортного в мастерской

1 детектор

148,38

31,19

117,19

18,17

-

2,30

27-09-071-8

Ремонт телефонных кабелей связи

100 м

1426,97

384,86

1042,11

174,80

-

30,40

Таблица ЭСН 27-09-072 Замена транспортного и пешеходного светофоров, объемного дорожного и плоского знаков, триолей и экранов

Состав работ:

Норма 1 - 4: Отключение электропитания светофора. Открывание крышки секции светофора и отключение жил кабеля. Отвертывание крепежных гаек. Снятие светофора. Монтаж другого светофора. Подключение жил кабеля к клеммной колодке светофора. Проверка работы и закрывание крышки секции светофора. Норма 5, 6: Открывание крышки знака. Отключение питающего кабеля. Отвертывание болтов крепления знака. Установка другого знака, закрепление. Открывание крышки знака. Ввертывание электроламп. Ввод кабеля в знак с подключением. Закрывание крышки знака. Норма 7, 8: Отвертывание болтов. Снятие знака. Установка другого знака. Закрепление знака болтами. Норма 9: Установка на знак специального крепления из стальной полосы 30´3 мм. Монтаж знака на растяжке. Норма 10: Открывание секции светофора. Разметка и сверление с помощью электродрели в корпусе секции двух отверстий для крепежных штуцеров. Закрепление дополнительной секции на светофоре, ввод ее электропроводов в светофор и подключение электропроводки к клеммной колодке светофора. Проверка работы светофора. Норма 11 - 13: Демонтаж светофора (секции). Открывание корпуса светофора (секции). Разметка и сверление отверстий в корпусе светофора и в экране для закрепления экрана. Крепление экрана и проверка работы светофора.

Измеритель: 1 светофор (нормы 1 - 4), 1 знак (нормы 5 - 9), 1 секция (норма 10), 1 экран (нормы 11 - 15)

27-09-072-1        Замена транспортного светофора без замены крепежных кронштейнов

27-09-072-2        Замена транспортного светофора с заменой крепежных кронштейнов

27-09-072-3        Замена пешеходного светофора без замены крепежных кронштейнов

27-09-072-4        Замена пешеходного светофора с заменой крепежных кронштейнов

27-09-072-5        Замена объемного дорожного знака с заменой крепежных кронштейнов

27-09-072-6        Замена объемного дорожного знака с заменой крепежных кронштейнов

27-09-072-7        Замена плоского знака без замены крепежных кронштейнов

27-09-072-8        Замена плоского знака с заменой крепежных кронштейнов

27-09-072-9        Замена знака на растяжке

27-09-072-10      Замена дополнительной секции светофора

27-09-072-11      Установка экранов на светофоре

27-09-072-12      Замена триолей

27-09-072-13      Замена экранов на светофоре

27-09-072-14      Замена плоского знака с осевым креплением лентой

27-09-072-15      Замена плоского знака на выносном кронштейне лентой

Шифр ресурса

Наименование элемента затрат

Eд. измер.

27-09-072-1

27-09-072-2

27-09-072-3

27-09-072-4

27-09-072-5

1

Затраты труда рабочих-строителей

чел.-ч.

2,2

2,48

1,6

1,78

1,1

1.1

Средний разряд работы



3,5

3,5

3,5

3,5

3,5

2

Затраты труда машинистов

чел.-ч.

1,1

1,24

0,8

0,89

0,55

3

МАШИНЫ И МЕХАНИЗМЫ













031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

1,1

1,24

0,8

0,89

0,55

4

МАТЕРИАЛЫ













101-0096

Болты оцинкованные диаметром резьбы 8 мм

т

0,00006

0,00016

0,00006

0,00016

0,00016

101-0128

Гайки шестигранные оцинкованные 8 мм

т

0,00002

0,00005

0,00002

0,00005

0,00005

101-9920

Шайбы оцинкованные

шт

2

12

4

12

6

201-9266

Хомуты стальные

кг

-

3

-

3

-

210-0037

Кронштейн крепежный

шт

-

2

-

2

-

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-072-6

27-09-072-7

27-09-072-8

27-09-072-9

27-09-072-10

1

Затраты труда рабочих-строителей

чел.-ч.

1,28

0,58

0,76

0,92

0,96

1.1

Средний разряд работы



3,5

3

3

4

3,5

2

Затраты труда машинистов

чел.-ч.

0,64

0,29

0,39

0,46

0,48

3

МАШИНЫ И МЕХАНИЗМЫ













031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,64

0,29

0,39

0,46

-

400001

Автомобили бортовые до 5 т

маш.-ч

-

-

-

-

0,48

4

МАТЕРИАЛЫ













101-0096

Болты оцинкованные диаметром резьбы 8 мм

т

0,00022

0,00006

0,00011

0,00022

0,00006

101-0128

Гайки шестигранные оцинкованные 8 мм

т

0,00006

0,00002

0,00003

0,00006

0,00002

101-9920

Шайбы оцинкованные

шт

16

4

8

16

4

201-9266

Хомуты стальные

кг

3

-

1,5

3

-

210-0007

Кронштейн крепежный

шт

2

-

1

2

-

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-072-11

27-09-072-12

27-09-072-13

27-09-072-14

27-09-072-15

1

Затраты труда рабочих-строителей

чел.-ч.

1,7

0,25

2,2

1,33

1,33

1.1

Средний разряд работы



3,5

3,5

3,5

3,5

3,5

2

Затраты труда машинистов

чел.-ч.

0,85

0,13

1,1

0,66

0,66

3

МАШИНЫ И МЕХАНИЗМЫ













400001

Автомобили бортовые до 5 т

маш.-ч

0,85

0,125

1,1

0,655

0,655

4

МАТЕРИАЛЫ













101-0096

Болты оцинкованные диаметром резьбы 8 мм

т

0,00011

0,00011

0,00011

-

-

101-0128

Гайки шестигранные оцинкованные 8 мм

т

0,00003

0,00003

0,00003

0,00003

0,00003

101-9920

Шайбы оцинкованные

шт

8

8

8

2

2

101-9463

Лента стальная 2´30 мм

кг

-

-

-

12,36

2,38

201-9038

Планки из стального листа толщиной 1 мм

т

-

-

-

0,001

0,001

500-9095

Пряжки металлические

1000 шт.

-

-

-

0,002

0,002

500-9113

Шпильки

шт

-

-

-

4

4

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-072 Замена транспортного и пешеходного светофоров, объемного дорожного и плоского знаков, триолей и экранов

1 светофор (расценки 1 - 4), 1 знак (расценки 5 - 9), 1 секция (расценка 10), 1 экран (расценки 11 - 15)

27-09-072-1

Замена транспортного светофора без замены крепежных кронштейнов

1 светофор

142,96

24,42

112,09

17,38

6,45

2,20

27-09-072-2

Замена транспортного светофора с заменой крепежных кронштейнов

1 светофор

289,12

27,53

126,36

19,59

135,23

2,48

27-09-072-3

Замена пешеходного светофора без замены крепежных кронштейнов

1 светофор

109,75

17,76

81,52

12,64

10,47

1,60

27-09-072-4

Замена пешеходного светофора с заменой крепежных кронштейнов

1 светофор

245,68

19,76

90,69

14,06

135,23

1,78

27-09-072-5

Замена объемного дорожного знака с заменой крепежных кронштейнов

1 знак

86,66

12,21

56,05

8,69

18,40

1,10

27-09-072-6

Замена объемного дорожного знака с заменой крепежных кронштейнов

1 знак

224,76

14,21

65,22

10,11

145,33

1,28

27-09-072-7

Замена плоского знака без замены крепежных кронштейнов

1 знак

46,07

6,05

29,55

4,58

10,47

0,58

27-09-072-8

Замена плоского знака с заменой крепежных кронштейнов

1 знак

120,33

7,93

39,74

6,16

72,66

0,76

27-09-072-9

Замена знака на растяжке

1 знак

203,03

10,83

46,87

7,27

145,33

0,92

27-09-072-10

Замена дополнительной секции светофора

1 секция

54,04

10,66

32,91

5,52

10,47

0,96

27-09-072-11

Установка экранов на светофоре

1 светофор

97,43

18,87

58,28

9,78

20,28

1,70

27-09-072-12

Замена триолей

1 светофор

31,62

2,77

8,57

1,44

20,28

0,25

27-09-072-13

Замена экранов на светофоре

1 светофор

120,12

24,42

75,42

12,65

20,28

2,20

27-09-072-14

Замена плоского знака с осевым креплением лентой

1 знак

211,69

14,76

44,91

7,53

152,02

1,33

27-09-072-15

Замена плоского знака на выносном кронштейне лентой

1 знак

104,90

14,76

44,91

7,53

45,23

1,33

Таблица ЭСН 27-09-073 Набор схемы при аварийных работах и изменении схем организации движения

Измеритель: 1 светофор (норма 1), 1 колонка (норма 2), 1 коробка кабельная (норма 3)

27-09-073-1    Набор схемы при аварийных работах с отключением и подключением электросети, присоединением жил и отключением жил кабеля, проверкой электроцепи с помощью тестера и работы светофоров

27-09-073-2    Добавляется на каждую последующую колонку

27-09-073-3    Определение неисправностей светофорного поста, кабелей

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-073-1

27-09-073-2

27-09-073-3

1

Затраты труда рабочих-строителей

чел.-ч.

8,74

8,35

0,25

1.1

Средний разряд работы



4

4

4

2

Затраты труда машинистов

чел.-ч.

2,62

2,5

0,13

3

МАШИНЫ И МЕХАНИЗМЫ









031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

2,62

2,5

0,125

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-073 Набор схемы при аварийных работах и изменении схем организации движения

1 светофор (расценка 1), 1 колонка (расценка 2), 1 коробка кабельная (расценка 3)

27-09-073-1

Набор схемы при аварийных работах с отключением и подключением электросети, присоединением жил и отключением жил кабеля, проверкой электроцепи с помощью тестера и работы светофоров

1 светофор

369,85

102,87

266,98

41,40

-

8,74

27-09-073-2

Добавляется на каждую последующую колонку

1 колонка

353,03

98,28

254,75

39,50

-

8,35

27-09-073-3

Определение неисправностей светофорного поста, кабелей

1 коробка кабельная

15,68

2,94

12,74

1,98

-

0,25

Таблица ЭСН 27-09-074 Малярные работы: Окраска осевых кронштейнов

Состав работ:

Нормами учтена очистка поверхности от пыли и ржавчины и окрашивание нитрокраской 1 раз

Измеритель: 1 изделие

27-09-074-1              Окраска кронштейнов с хомутом крепежным для дорожного знака

27-09-074-2              Окраска кронштейнов для знаков и светофоров на растяжках

27-09-074-3              Окраска кронштейнов с хомутом для светофора

27-09-074-4              Окраска кронштейнов светофоров на растяжках

27-09-074-5              Окраска кронштейнов с хомутом для знака УЗДП

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-074-1

27-09-074-2

27-09-074-3

27-09-074-4

27-09-074-5

1

Затраты труда рабочих-строителей

чел.-ч.

0,11

0,11

0,15

0,11

0,22

1.1

Средний разряд работы



3

3

3

3

3

2

Затраты труда машинистов

чел.-ч.

0,05

0,05

0,07

0,06

0,11

3

МАШИНЫ И МЕХАНИЗМЫ













031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,05

0,05

0,075

0,055

0,11

4

МАТЕРИАЛЫ













113-9406-004

Нитроэмаль НЦ-132 цветная

т

0,00001

0,00001

0,000013

0,00001

0,000019

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-074 Малярные работы: Окраска осевых кронштейнов

1 изделие

27-09-074-1

Окраска кронштейнов с хомутом крепежным для дорожного знака

1 изделие

6,59

1,15

5,09

0,79

0,35

0,11

27-09-074-2

Окраска кронштейнов для знаков и светофоров на растяжках

1 изделие

6,59

1,15

5,09

0,79

0,35

0,11

27-09-074-3

Окраска кронштейнов с хомутом для светофора

1 изделие

9,65

1,56

7,64

1,19

0,45

0,15

27-09-074-4

Окраска кронштейнов светофоров на растяжках

1 изделие

7,10

1,15

5,60

0,87

0,35

0,11

27-09-074-5

Окраска кронштейнов с хомутом для знака УЗДП

1 изделие

14,16

2,29

11,21

1,74

0,66

0,22

Таблица ЭСН 27-09-075 Малярные работы: Окраска выносных кронштейнов

Измеритель: 1 изделие

27-09-075-1        Окраска кронштейна выносного одноместного для знаков 5.12; 5.16 с хомутами

27-09-075-2        Окраска кронштейна выносного одноместного для знаков 5.12; 5.16

27-09-075-3        Окраска кронштейна выносного с хомутами для светофора

27-09-075-4        Окраска кронштейна выносного настенного для светофора

27-09-075-5        Окраска кронштейна одноместного, выносного с хомутами для одностороннего дорожного знака с хомутами

27-09-075-6        Окраска кронштейна одноместного, выносного с хомутами для одностороннего дорожного знака настенного

27-09-075-7        Окраска 2-х местного и 3-х местного кронштейна выносного настенного для двухсторонних дорожных знаков с хомутами

27-09-075-8        Окраска 2-х местного и 3-х местного кронштейна выносного настенного для двухсторонних дорожных знаков настенных

27-09-075-9        Окраска кронштейна выносного, настенного для знаков УЗДП

27-09-075-10      Окраска кронштейна Г-образного Д = 50 мм

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-075-1

27-09-075-2

27-09-075-3

27-09-075-4

27-09-075-5

1

Затраты труда рабочих-строителей

чел.-ч.

0,21

0,23

0,35

0,43

0,16

1.1

Средний разряд работы



3

3

3

3

3

2

Затраты труда машинистов

чел.-ч.

0,1

0,12

0,17

0,21

0,08

3

МАШИНЫ И МЕХАНИЗМЫ













031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,105

0,115

0,175

0,215

0,08

4

МАТЕРИАЛЫ













113-9406-004

Нитроэмаль НЦ-132 цветная

т

0,000095

0,000107

0,000161

0,0002

0,000075

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-075-6

27-09-075-7

27-09-075-8

27-09-075-9

27-09-075-10

1

Затраты труда рабочих-строителей

чел.-ч.

0,25

0,3

0,41

0,68

0,34

1.1

Средний разряд работы



3

3

3

3

3

2

Затраты труда машинистов

чел-ч.

0,13

0,15

0,21

0,34

0,17

3

МАШИНЫ И МЕХАНИЗМЫ













031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,125

0,15

0,21

0,34

0,17

4

МАТЕРИАЛЫ













113-9406-004

Нитроэмаль НЦ-132 цветная

т

0,000113

0,00014

0,00019

0,00032

0,00018

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-075 Малярные работы: Окраска выносных кронштейнов

1 изделие

27-09-075-1

Окраска кронштейна выносного одноместного для знаков 5.12; 5.16 с хомутами

1 изделие

16,18

2,19

10,70

1,66

3,29

0,21

27-09-075-2

Окраска кронштейна выносного одноместного для знаков 5.12; 5.16

1 изделие

17,82

2,40

11,72

1,82

3,70

0,23

27-09-075-3

Окраска кронштейна выносного с хомутами для светофора

1 изделие

27,05

3,65

17,83

2,77

5,57

0,35

27-09-075-4

Окраска кронштейна выносного настенного для светофора

1 изделие

33,31

4,48

21,91

3,40

6,92

0,43

27-09-075-5

Окраска кронштейна одноместного, выносного с хомутами для одностороннего дорожного знака с хомутами

1 изделие

12,41

1,67

8,15

1,26

2,59

0,16

27-09-075-6

Окраска кронштейна одноместного, выносного с хомутами для одностороннего дорожного знака настенного

1 изделие

19,26

2,61

12,74

1,98

3,91

0,25

27-09-075-7

Окраска 2-х местного и 3-х местного кронштейна выносного настенного для двухсторонних дорожных знаков с хомутами

1 изделие

23,26

3,13

15,29

2,37

4,84

0,30

27-09-075-8

Окраска 2-х местного и 3-х местного кронштейна выносного настенного для двухсторонних дорожных знаков настенных

1 изделие

32,25

4,28

21,40

3,32

6,57

0,41

27-09-075-9

Окраска кронштейна выносного, настенного для знаков УЗДП

1 изделие

52,81

7,09

34,65

5,37

11,07

0,68

27-09-075-10

Окраска кронштейна Г-образного Д = 50 мм

1 изделие

27,10

3,55

17,32

2,69

6,23

0,34

Таблица ЭСН 27-09-076 Малярные работы: Окраска стоек дорожного знака, контроллеров, будки регулировщика, выносного пульта управления

Измеритель: 1 изделие

27-09-076-1           Окраска колонки светофорной с цоколем

27-09-076-2           Окраска стойки для дорожных знаков Д = 76 мм

27-09-076-3           Окраска стойки для временных дорожных знаков Д = 57 мм

27-09-076-4           Окраска шкафов-контроллеров типа УК-2, УК-4

27-09-076-5           Окраска шкафов-контроллеров типа БКТ

27-09-076-6           Окраска шкафов-контроллеров типа ДКМ, ДКЛ

27-09-076-7           Окраска ПВУ

27-09-076-8           Окраска коробки кабельной

27-09-076-9           Окраска фундаментов под БКТ (ДКМ)

27-09-076-10         Окраска будки регулировщика открытого типа

27-09-076-11         Окраска будки регулировщика закрытого типа

27-09-076-12         Окраска объемного дорожного знака

27-09-076-13         Окраска железобетонного основания знака УЗДП индивидуального проектирования (площадь окраски 2,6 м2)

27-09-076-14         Окраска выносного пульта управления

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-076-1

27-09-076-2

27-09-076-3

27-09-076-4

27-09-076-5

1

Затраты труда рабочих-строителей

чел.-ч.

0,28

0,14

0,11

0,15

0,42

1.1

Средний разряд работы



3

3

3

3

3

2

Затраты труда машинистов

чел.-ч.

0,14

0,07

0,06

0,07

0,21

3

МАШИНЫ И МЕХАНИЗМЫ













031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,14

0,07

0,055

0,075

0,21

4

МАТЕРИАЛЫ













113-9406-004

Нитроэмаль НЦ-132 цветная

т

0,000535

0,00023

0,00018

0,00026

0,00081

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-076-6

27-09-076-7

27-09-076-8

27-09-076-9

27-09-076-10

1

Затраты труда рабочих-строителей

чел.-ч.

0,59

0,19

0,08

0,08

0,11

1.1

Средний разряд работы



3

3

3

3

3

2

Затраты труда машинистов

чел.-ч.

0,29

0,1

0,04

0,04

0,06

3

МАШИНЫ И МЕХАНИЗМЫ













031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,295

0,095

0,04

0,04

0,055

4

МАТЕРИАЛЫ













113-9406-004

Нитроэмаль НЦ-132 цветная

т

0,00113

0,00036

0,000068

0,00016

0,00011

Продолжение таблицы

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-09-076-11

27-09-076-12

27-09-076-13

27-09-076-14

1

Затраты труда рабочих-строителей

чел.-ч.

0,94

0,07

0,35

0,11

1.1

Средний разряд работы



3

3

3

3

2

Затраты труда машинистов

чел.-ч.

0,47

0,04

0,17

0,06

3

МАШИНЫ И МЕХАНИЗМЫ











031051

Вышки телескопические 0,35 т на автомобиле, высота подъема 30 - 35 м, грузоподъемн. 350 кг

маш.-ч

0,47

0,035

0,175

0,055

4

МАТЕРИАЛЫ











113-9406-004

Нитроэмаль НЦ-132 цветная

т

0,0018

0,00013

0,00068

0,00015

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-09-076 Малярные работы: Окраска стоек дорожного знака, контроллеров, будки регулировщика, выносного пульта управления

1 изделие

27-09-076-1

Окраска колонки светофорной с цоколем

1 изделие

35,70

2,92

14,27

2,21

18,51

0,28

27-09-076-2

Окраска стойки для дорожных знаков Д = 76 мм

1 изделие

16,55

1,46

7,13

1,11

7,96

0,14

27-09-076-3

Окраска стойки для временных дорожных знаков Д = 57 мм

1 изделие

12,98

1,15

5,60

0,87

6,23

0,11

27-09-076-4

Окраска шкафов-контроллеров типа УК-2, УК-4

1 изделие

18,19

1,56

7,64

1,19

8,99

0,15

27-09-076-5

Окраска шкафов-контроллеров типа БКТ

1 изделие

53,80

4,38

21,40

3,32

28,02

0,42

27-09-076-6

Окраска шкафов-контроллеров типа ДКМ, ДКЛ

1 изделие

75,30

6,15

30,06

4,66

39,09

0,59

27-09-076-7

Окраска ПВУ

1 изделие

24,11

1,98

9,68

1,50

12,45

019

27-09-076-8

Окраска коробки кабельной

1 изделие

7,26

0,83

4,08

0,63

2,35

0,08

27-09-076-9

Окраска фундаментов под БКТ, ДКМ

1 изделие

10,44

0,83

4,08

0,63

5,53

0,08

27-09-076-10

Окраска будки регулировщика открытого типа

1 изделие

10,56

1,15

5,60

0,87

3,81

0,11

27-09-076-11

Окраска будки регулировщика закрытого типа

1 изделие

119,96

9,80

47,89

7,43

62,27

0,94

27-09-076-12

Окраска объемного дорожного знака

1 изделие

8,80

0,73

3,57

0,55

4,50

0,07

27-09-076-13

Окраска железобетонного основания знака УЗДП индивидуального проектирования площади окраски 2,6 м2

1 изделие

45,00

3,65

17,83

2,77

23,52

0,35

27-09-076-14

Окраска выносного пульта управления

1 изделие

11,94

1,15

5,60

0,87

5,19

0,11

РАЗДЕЛ 10. ПРИГОТОВЛЕНИЕ МАТЕРИАЛОВ

Таблица ЭСН 27-10-009 Приготовление термопластика для нанесения дорожной разметки

Состав работ:

01. Включение газовых горелок для нагревания масла-теплоносителя в рубашке котла. 02. Загрузка термопластика в котел на 1/3 его объема. 03. Расплавление термопластика с перемешиванием мешалками. 04. Добавление термопластика до полной загрузки котла. 05. Поддержание рабочей температуры расплавленного термопластика в котле путем включения или выключения газовых горелок. 06. Слив термопластика из маточного котла в котел разметочной машины (норма 1).

Измеритель: 1 т готового термопластика

Приготовление термопластика для нанесения дорожной разметки в котле:

27-10-009-1              передвижном (маточном)

27-10-009-2              маркировочной машины

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-10-009-1

27-10-009-2

1

Затраты труда рабочих-строителей

чел.-ч.

-

4

1.1

Средний разряд работы



-

5

2

Затраты труда машинистов

чел.-ч.

12,75

4

3

МАШИНЫ И МЕХАНИЗМЫ







392351

Котел передвижной (маточный) для разогрева термопласта типа «Hoffman Н-16», на автомобиле до 8 т

маш.-ч

4,25

-

400002

Автомобили бортовые до 8 т

маш.-ч

4,25

-

381201

Машина разметочная типа «Hoffman»

маш.-ч

-

4

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-10-009 Приготовление термопластика для нанесения дорожной разметки

1 m готового термопластика



Приготовление термопластика для нанесения дорожной разметки в котле:















27-10-009-1

передвижном (маточном)

1 т

675,54

-

675,54

172,17

-

0,00

27-10-009-2

маркировочной машины

1 т

507,66

59,66

448,00

63,20

-

4,00

РАЗДЕЛ 12. УСТРОЙСТВО ВРЕМЕННЫХ ДОРОГ

3. УСТРОЙСТВО ВРЕМЕННЫХ ДОРОГ ИЗ ЩЕБЕНОЧНЫХ МАТЕРИАЛОВ

Таблица ЭСН 27-12-015 Устройство покрытий из материала (крошка), полученного при фрезеровании асфальтобетонного покрытия

Состав работ:

01. Россыпь и разравнивание асфальтобетонной крошки. 02. Профилирование и планировка асфальтобетонной крошки. 03. Укатка.

Измеритель: 1000 м2 покрытия

27-12-015-1              Устройство покрытий из материала (крошка), полученного при фрезеровании асфальтобетонного покрытия толщиной 12 см

27-12-015-2              На каждый 1 см изменения толщины слоя добавлять или исключать к норме 27-12-015-1

Шифр ресурса

Наименование элемента затрат

Ед. измер.

27-12-015-1

27-12-015-2

1

Затраты труда рабочих-строителей

чел.-ч.

33,68

-

1.1

Средний разряд работы



2,5

-

2

Затраты труда машинистов

чел.-ч.

24,52

2

3

МАШИНЫ И МЕХАНИЗМЫ







030101

Автопогрузчики 5 т

маш.-ч.

5,92

0,66

120202

Автогрейдеры среднего типа 99 (135) кВт (л.с.)

маш.-ч.

2,64

-

120906

Катки дорожные самоходные гладкие 8 т

маш.-ч.

8,3

0,69

120907

Катки дорожные самоходные гладкие 13 т

маш.-ч.

7,66

0,65

4

МАТЕРИАЛЫ







(410-9070)

Материал (крошка), полученный при фрезеровании асфальтобетонного покрытия

м3

151,2

12,6

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 27-12-015 Устройство покрытий из материала (крошка), полученного при фрезеровании асфальтобетонного покрытия

1000 м2 покрытия

27-12-015-1

Устройство покрытий из материала (крошка), полученного при фрезеровании асфальтобетонного покрытия толщиной 12 см

1000 м2

2245,02

336,13

1908,89

369,89

-

33,68

(410-9070)

Материал (крошка), полученный при фрезеровании асфальтобетонного покрытия

м3









151,20



27-12-015-2

На каждый 1 см изменения толщины слоя добавлять или исключать к расценке 27-12-015-1

1000 м2

139,06

-

139,06

29,65

-

0,00

(410-9070)

Материал (крошка), полученный при фрезеровании асфальтобетонного покрытия

м3









12,60



Эксплуатация строительных машин

Код

Наименование

Ед. изм.

Цена без НДС, руб.

сметная стоимость, маш.-ч

в т.ч. оплата труда машинистов

030101

Автопогрузчики 5 т

маш.-ч

66,97

12,84

031051

Вышки телескопические на автомобиле, высота до 30 - 35 м, грузоподъемность 350 кг

маш.-ч

101,90

15,80

040101

Электростанции передвижные 2 кВт

маш.-ч

32,53

14,90

050102

Компрессоры передвижные с двигателем внутреннего сгорания давлением до 686 кПа (7 ат) 5 м3/мин

маш.-ч

53,09

12,12

050301

Компрессоры самоходные с двигателем внутреннего сгорания давлением 800 кПа (8 ат), производительность 6,3 м3/мин

маш.-ч

53,09

13,21

070148

Бульдозеры при работе на других видах строительства (кроме водохозяйственного) 59 (80) кВт (л.с.)

маш.-ч

92,83

15,80

111301

Вибраторы поверхностные

маш.-ч

0,42

-

120102

Автогудронаторы 7000 л

маш.-ч

113,84

31,60

120202

Автогрейдеры среднего типа 99 (135) кВт (л.с.)

маш.-ч

145,80

15,80

120500

Гудронаторы ручные

маш.-ч

0,38

-

120906

Катки дорожные самоходные гладкие 8 т

маш.-ч

57,40

15,80

120907

Катки дорожные самоходные гадкие 13 т

маш.-ч

85,00

15,80

120910

Катки дорожные самоходные на пневмоколесном ходу 16 т

маш.-ч

131,17

15,80

121400

Машины маскировочные

маш.-ч

50,53

15,80

121601

Машины поливомоечные 6000 л

маш.-ч

100,94

14,90

121803

Распределители каменной мелочи

маш.-ч

105,57

15,80

122801

Виброплита с двигателем внутреннего сгорания

маш.-ч

109,00

-

153101

Катки дорожные самоходные гладкие 5 т

маш.-ч

66,60

15,80

330803

Молотки отбойные пневматические при работа от передвижных компрессорных станций

маш.-ч

10,41

-

331531

Пилы дисковые электрические

маш.-ч

0,76

-

381201

Машина дорожная разметочная «Hoffman»

маш.-ч

112,00

15,80

381202

Машины дорожные разметочные Н 33 «Hoffman»

маш.-ч

490,44

25,32

381501

Комплекты оборудования для механизированного мощения тротуарной плиткой по системе фирмы «Optimas»

маш.-ч

311,59

29,36

385000

Фрезы самоходные дорожные типа фрез фирмы «WIRTGEN» с шириной барабана 350 - 1000 мм

маш.-ч

1413,74

17,70

385002

Фрезы самоходные дорожные типа фрез фирмы «WIRTGEN» с шириной барабана 1900 - 2010 мм

маш.-ч

5322,35

32,88

385003

Катки дорожные самоходные комбинированные малых типоразмеров типа катков фирмы «BOMAG» с рабочей массой от 3,2 до 4,0 т

маш.-ч

346,00

17,70

385004

Катки дорожные самоходные комбинированные средних типоразмеров типа катков фирмы «BOMAG» с рабочей массой от 7,1 до 7,2 т

маш.-ч

543,00

17,70

385005

Катки дорожные самоходные комбинированные больших типоразмеров типа катков фирмы «BOMAG» с рабочей массой от 8,8 до 9,2 т

маш.-ч

628,00

17,70

385006

Катки дорожные самоходные тандемные малых типоразмеров типа катков фирмы «BOMAG» с рабочей массой от 3,2 до 4,2 т

маш.-ч

292,00

17,70

385007

Катки дорожные самоходные тандемные средних типоразмеров типа катков фирмы «BOMAG» с рабочей массой от 4,5 до 7,3 т

маш.-ч

531,00

17,70

385008

Катки дорожные самоходные тандемные больших типоразмеров типа катков фирмы «BOMAG» с рабочей массой от 9,1 до 10,1 т

маш.-ч

651,00

17,70

385009

Укладчики асфальтобетона малых типоразмеров типа асфальтоукладчиков фирмы «VOGELE» с шириной укладки от 1,1 до 4,75 м

маш.-ч

701,14

21,60

385010

Укладчики асфальтобетона средних типоразмеров типа асфальтоукладчиков фирмы «VOGELE» с шириной укладки до 6,5 м

маш.-ч

1127,27

21,60

385011

Укладчики асфальтобетона больших типоразмеров типа асфальтоукладчиков фирмы «VOGELE» с шириной укладки до 12,5 м

маш.-ч

1678,18

21,60

385012

Установки для транспортировки литого асфальтобетона типа «Koher»

маш.-ч

563,00

17,70

385015

Укладчики литого асфальта импортного производства типа укладчиков фирмы «VOGELE» марки «Super 1502 GAF»

маш.-ч

933,00

17,70

385017

Плиты вибрационные с двигателем внутреннего старания фирмы «Dynapac», модель HL 700

маш.-ч

44,74

-

385018

Погрузчик универсальный «Bobcat», модель 863

маш.-ч

150,54

15,80

392351

Котел передвижной (маточный) для разогрева термопластика типа «Hoffman H-16» на автомобиле грузоподъемностью до 8 т

маш.-ч

75,76

27,85

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

68,56

11,50

400002

Автомобили бортовые грузоподъемностью до 8 т

маш.-ч

83,19

12,66

400051

Автомобили-самосвалы грузоподъемностью до 7 т

маш.-ч

71,86

12,66

400053

Автомобили-самосвалы грузоподъемностью до 15 т

маш.-ч

110,53

14,68

712060

Машина разметочная ручная «Line Lazer»

маш.-ч

42,10

15,80

Сметные цены на материальные ресурсы

Код

Наименование

Ед. изм.

Цена без НДС, руб.

100-3026

Лента самоклеющаяся трафаретная

пог. м

2,01

101-0090

Болты с шестигранной головкой диаметром резьбы 10 мм

т

17600,00

101-0096

Болты оцинкованные диаметром резьбы 8 мм

т

28000,00

101-0097

Болты оцинкованные диаметром резьбы 10 мм

т

29200,00

101-0122

Гайки шестигранные диаметр резьбы 10 мм

т

21500,00

101-0128

Гайки шестигранные оцинкованные диаметр резьбы 8 мм

т

37260,00

101-0129

Гайки шестигранные оцинкованные диаметр резьбы 10 мм

т

31180,00

101-0322

Керосин для технических целей марок КТ-1, КТ-2

т

4820,00

101-0782

Поковки из квадратных заготовок массой 1,8 кг

т

8600,00

101-0844

Растворители для лакокрасочных материалов № 646

т

16400,00

101-1757

Ветошь

кг

11,00

101-9010

Битум

т

1460,00

101-9427

Круг отрезной алмазный

шт.

1307,00

101-9463

Лента стальная 2´30 мм

кг

10,70

101-9540

Цемент

т

340,00

101-9846

Краска разметочная для дорожных работ

т

61250,00

101-9920

Шайбы оцинкованные

шт.

2,01

101-9928

Шайбы диаметром 8 - 12 мм

кг

29,20

102-0025

Пиломатериалы хвойных пород. Бруски обрезные длиной 4 - 6,5 м, шириной 75 - 150 мм, толщиной 40 - 75 мм III сорта

м3

1930,00

113-0158

Растворитель марки № 646

т

16400,00

113-0180

Спирт этиловый ректификованный технический, сорт I

т

54000,00

113-9070

Порошок моющий

кг

15,40

113-9406-004

Эмаль НЦ-132 нитроцеллюлозная цветная

т

34593,00

201-9038

Планка из стального листа толщиной 1 мм

т

10720,00

201-9261

Детали крепления сильные

кг

21,60

201-9266

Хомуты стальные

кг

8,39

210-0007

Кронштейн крепежный

шт.

39,80

401-0006

Бетон тяжелый, класс В 15 (М200)

м3

440,00

407-9040

Смесь пескоцементная

м3

330,00

408-0005

Щебень 5 - 10 мм

м3

205,00

408-0007

Щебень из природного камня для строительных работ марка 1200, фракция 20 - 40 мм

м3

170,04

408-0017

Щебень из природного камня для строительных работ марка 600, фракция 5 (3) - 10 мм

м3

193,00

408-0019

Щебень из природного камня для строительных работ марка 600, фракция 20 - 40 мм

м3

181,85

408-9040

Песок для спасительных работ природный

м3

90,50

408-9394

Песок для строительных работ природный обогащенный

м3

92,00

410-9121

Щебень черный 5 - 10 мм

т

174,00

411-0001

Вода

м3

2,15

500-9095

Пряжки металлические

1000 шт.

134,00

500-9113

Шпильки

шт.

0,91

Расчет сметных норм и расценок на эксплуатацию машины с комплектом оборудования для механизированного мощения тротуарной плиткой по системе фирмы «Optimas»

Расчет составлен по «Методическим указаниям по разработке сметных норм и расценок на эксплуатацию строительных машин и автотранспортных средств» МДС 81-3.99

(в ценах на 01.01.2000 года)

Основание

Элементы затрат и формула расчета

Цена

руб/маш.-ч

всего

в т.ч. заработная плата машиниста

1

2

3

4

МДС 81-3.99 Формула (2) Постановление Совмина СССР от 22.10.90

№ 1072

Шифр 42012

1. Амортизационные отчисления на полное восстановление:

Асм = Вси ´ На ´ Ка: Т ´ 100, где:

На - норма амортизации 10 %

Ка - коэффициент к норме амортизации - 1

Т - годовой режим работы 2300 маш.-час

Вси = 110639 ДМ ´ 13,91 руб. = 1538988 руб.

Асм = 1538988 ´ 0,143 ´ 1 : 2300

95,68



МДС 81-3.99 Формула (11) Таблица 1

2. Затраты на выполнение всех видов ремонта диагностирование и техническое обслуживание (Ри)

Ри = Вси ´ Нр ´ Кк : Т ´ 100, где:

Кк - коэффициент корректировки годовой нормы затрат на ремонт - 1,0

Ри = 1538988 ´ 0,20 ´ 1,0 : 2300

133,82



Приложение 1 к расчету п. 2.16 Методические рекомендации РЦЦС

3. Затраты на замену быстроизнашивающихся частей (Б)

Б = Вси ´ 2 % : Т, где:

2 % - норма затрат на замену б/и частей

Б = 1538988 ´ 2 % : 2300

13,38



МДС 81-3.99 п. 4.5 п.п. 4.5.2 Формула (19)

4. Затраты на энергоносители:

4.1. Затраты на дизельное топливо для строительных машин

Эд = Нд ´ Кп ´р + Здд), где:

Нд - норма расхода дизельного топлива кг/час 3,75 л/ч ´ 0,82 = 3,08 кг/час

Кп = 1

Цд - цена дизельного топлива, руб/кг - 4,29

Здд - затраты на доставку дизельного топлива руб/кг - 0,64

Эд = 3,08 ´ 1 ´ (4,29 + 0,64)

15,18



ДС 81-3.99

5. Затраты на смазочные материалы определяются на основе формулы (26)

Cд = 0,063 ´ Цсм ´ Нд ´ Кп

Сд = 0,063 ´ 24 ´ 3,08

4,66



МДС 81-3.99 п. 4.7 Формула (27)

6. Затраты на гидравлическую жидкость

 где:

О - средневзвешенный показатель вместимости гидравлической системы

Дг - плотность гидравлической жидкости равная 0,87 кг/л

Kд - коэффициент доливок гидравлической жидкости принимается в размере 1,5

Пг - цена гидравлической жидкости, руб./кг - 20 руб.

Т - годовой режим работы, маш-ч. - 2300

0,26



МДС 81-3.99 п. 4.4 Формула (16)

7. Оплата труда рабочих, управляющих машинами

З = Зp ´ t, где:

Зр - оплата труда рабочего данного разряда

6 разряд - 1 чел., тарифная ставка - 15,80 руб.

5 разряд - 1 чел. Тарифная ставка - 13,56 руб.

средний разряд 5,5 тарифная ставка 14,68 руб.

29,36

29,36

МДС 81-3.99 п. 4.3.2. формула (14)

6. Нормативные показатели затрат на замену шин определяется по формуле:

Цш - цена шины, 5712 руб.

Кд.ш. - коэффициент затрат на доставку шин - 1,35

Kш - количество заменяемых шин, шт - 4

Наш - норма затрат на восстановление износа и ремонт шин, процент/1000 км/год - 1,49/1000 км

Сш - нормативный пробег шины, тыс. км - 60

На - норма амортизационных отчислений на полное восстановление, процент/год (1000 км)

Ка - коэффициент интенсивности - 1,3

Гп - среднегодовой пробег, 1000 км/год - 40 тыс. км/год

Бш.см = 5712 ´ 1,35 ´ 4 ´ 1,49 ´ 40 : 2300 ´ 100 ´ {1 - (60 ´ 0,3 ´ 1,3) : 40 ´ 100}

7,94



МДС 81-3.99 п. 4.8.2. формула (32)

7. Затраты на перебазировку:

Пт = (Рт + Рмс + Рпр + Зп) ?В : Тп, где:

Рт - сметная расценка (тягача) составляет руб/маш.-ч. - 65,36 руб/маш.-ч

Зп - оплата труда машиниста перебазируемой машины, руб./маш.-ч - 29,36

В - время перебазировки машины, маш.-ч - 2,0

Рпр - сметная расценка на эксплуатацию полуприцепа - 6,94

Рмс - сметная расценка на эксплуатацию машины сопровождения составляет - 0

Тп = Т : Кпер., где:

Кпер. - количество перебазировок машин данной группы, раз/год

Тп = 2300 : 128 = 17,97

П6 = (65,36 + 0 + 6,94 + 29,36) ?2,0 : 17,97

11,31



Всего



311,59

29,36





© 2013 Ёшкин Кот :-)
