КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-4.4-77

Разработана конструкторско-технологическим институтом Минпромстроя СССР*

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

УСТАНОВКА КОЛОНН В СТАКАНЫ ФУНДАМЕНТОВ С ПОМОЩЬЮ РШИ

Входит в комплект карт ККТ-4.1-4

Монтаж сборных железобетонных конструкций каркасных зданий

Взамен КТ-4.1-4.4-70

* 300600, г. Тупа, проспект Ленина, 108.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при установке колонн массой до 6 т в стаканы фундаментов с помощью рамно-шарнирных индикаторов (РШИ).

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, колонн

6,9

1,7

Затраты труда на одну колонну, чел-ч

1,17

4,70

Примечание. В затраты труда включено время на подготовительно-заключительные работы и отдых.

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет использования рамно-шарнирных индикаторов (РШИ).

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: закончить устройство фундаментов под каркас здания; инструментально проверить положение фундаментов в плане; вынести на фундаменты основные разбивочные оси и отметки; принять меры к предотвращению засорения стаканов фундаментов грунтом и строительным мусором; засыпать пазухи фундаментов; складировать колонны на приобъектном складе (или доставлять их в соответствии с почасовым графиком монтажа); подготовить места приемки раствора для выравнивания дна стаканов фундаментов и замоноличивания стыков; доставить в зону монтажа приспособления, инвентарь и разложить их на рабочем месте; установить рамно-шарнирные индикаторы на верхних обрезах фундаментов и выверить их по базовым осям.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители

монтажник конструкции V разряда (М1) - 1

монтажник конструкций IV (М2) - 1

монтажник конструкций III (М3) - 1

монтажник конструкций II (М4) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, чертежа

Количество, шт.

Строп двухветвевой

РЧ-507-72 ЦНИИОМТП*

1

Ящик стальной для раствора

-

1

Лом монтажный

ГОСТ 1405-72

1

Щетка стальная

Каталог-справочник ЦНИИТЭстроймаша, ** стр. 83

1

Приспособление для проверки вертикальности колонн

Рабочие чертежи СУ-19 треста Мосстрой-4 ***

1

Шаблон для разметки колонн

Рабочие чертежи треста Мосоргстрой ****

1

Кувалда (5,5 кг)

ГОСТ 11402-65

1

Метр стальной складной

ГОСТ 7253-54

1

Ковш штукатурный для раствора

ГОСТ 7945-63

1

Кельма

ГОСТ 9533-71

1

Лопата

ГОСТ 3620-63

1

* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.

** 121019, Москва, Г-19, ул. Маркса и Энгельса, 7/10.

*** Москва, В-44, Ленинский проспект, 2г.

**** 113095, Москва, Ж-95, Б. Полянка, 51а.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по установке колонны выполняют в следующем порядке: подготовляют колонну и фундаменты; стропят и перемещают колонну к месту установки; устанавливают в рабочее положение поворотно-выдвижную люльку РШИ; устанавливают колонну в стакан фундамента; временно закрепляют и выверяют ее положение при помощи РШИ; расстроповывают колонну.

4.2. После установки колонн каждой ячейки и последующей инструментальной проверки их положения звено бетонщиков замоноличивает колонны в фундаментах.

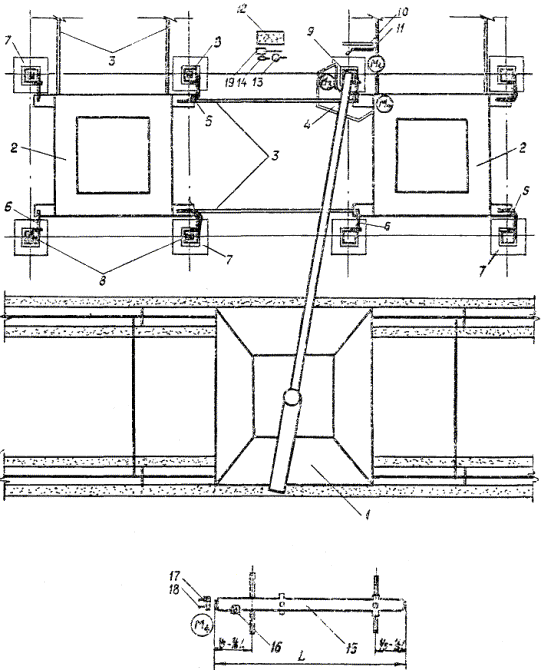

4.3. Организация рабочего места

 - рабочие места монтажников

1 - кран; 2 - рамно-шарнирные индикаторы; 3 - соединительные тяги; 4 - поворотно-выдвижная люлька; 5 - поворотные хомуты; 8 - откидные хомуты; 7 - фундаменты; 8 - установленные колонны; 9 - монтируемая колонна; 10 - приспособление для проверки вертикальности колонн; 11 - монтажный лом; 12 - ящик с раствором; 13 - штукатурный ковш; 14 - кельма; 15 - колонна, подготовленная к установке; 16 - шаблон для разметки колонн; 17 - стальная щетка; 18 - кувалда; 19 - лопата

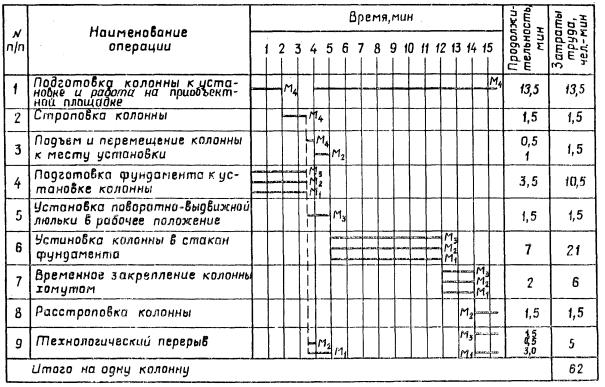

4.4. График трудового процесса

4.5. Описание операции

по графику

Наименование операций, их продолжительность *, исполнители и орудия труда; характеристика приемов труда

1

2

1

ПОДГОТОВКА КОЛОННЫ К УСТАНОВКЕ; 13,5 мин; М4; шаблон для разметки колонн, метр, щетка, кувалда

Монтажник М4 осматривает колонну, проверяет наличие и правильность расположения закладных деталей, а также основные размеры колонны. С помощью кувалды и стальной щетки он очищает закладные детали и оголовок колонны от наплывов бетона, грязи, наледи.



Затем последовательно прикладывает шаблон на одном уровне к углам колонны, прижимает его створки к граням колонны и графитовым стержнем по рабочей грани створки шаблона наносит на колонну риску. Прикладывая шаблон к другой грани колонны, монтажник наносит вторую риску. На другом конце колонны он выполняет аналогичные операции, после чего проводит между рисками сплошную линию, являющуюся фактической осью колонны

3

ПОДЪЕМ И ПЕРЕМЕЩЕНИЕ КОЛОННЫ К МЕСТУ УСТАНОВКИ; М2 - 1 мин; М4 - 0,5 мин; строп

По команде монтажника машинист крана переводит колонну в вертикальное положение и приподнимает ее на 20 - 30 см от земли. Убедившись в надежности строповки, монтажник М4 подает команду машинисту крана переместить колонну в зону монтажа. Монтажник М2 центрирует колонну над хомутом РШИ

4

ПОДГОТОВКА ФУНДАМЕНТА К УСТАНОВКЕ КОЛОННЫ; 3,5 мин: М1, М2, М3; ящик с раствором, ковш, кельма, лопата

Монтажники М1 и М2 снимают с фундамента деревянный щит (крышку) и при необходимости лопатой и кельмой очищают дно стакана от грунта и мусора. Монтажник М1 восстанавливает риски и отметку дна стакана фундамента. Монтажник М3 лопатой укладывает раствор на дно стакана, а монтажник М2 кельмой разравнивает и заглаживает его

5

УСТАНОВКА ПОВОРОТНО-ВЫДВИЖНОЙ ЛЮЛЬКИ В РАБОЧЕЕ ПОЛОЖЕНИЕ; 1,5 мин; М3

Монтажник М3, ослабив зажимной винт фиксатора, вращением рукоятки против часовой стрелки поворачивает люльку в рабочее положение, а затем, вращая рукоятку по часовой стрелке, закрепляет люльку

6

УСТАНОВКА КОЛОННЫ В СТАКАН ФУНДАМЕНТА; 7 мин; М1, М2, М3; строп

Монтажник М2, стоя на верхней площадке РШИ, принимает и наводит колонну на хомут. Машинист крана плавно опускает колонну, а монтажник М3, находящийся в поворотно-выдвижной люльке, удерживает ее от раскачивания. Монтажник М1, стоя на фундаменте, принимает колонну, ориентирует над стаканом фундамента и подает команду машинисту крана опустить ее

7

ВРЕМЕННОЕ ЗАКРЕПЛЕНИЕ КОЛОННЫ ХОМУТОМ; 2 мин; М1, М2, М3; строп, лом, приспособление для проверки вертикальности колонны

Монтажники М2 и М3 заводят колонну в угловой упор корпуса хомута, охватывают ее прижимным тросом, конец которого закрепляют на корпусе хомута. Затем вращением штурвала натяжного механизма прижимают колонну к двум граням хомута. Равномерное притяжение колонны обеспечивается установленной на хомуте скобой, отклоняющей трос.

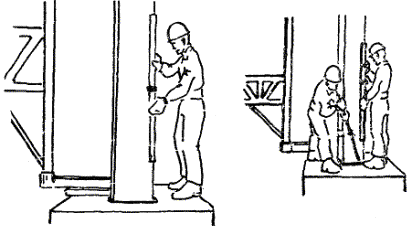

Монтажник М1 прикладывает приспособление для проверки вертикальности к грани колонны так, чтобы оно опиралось своими внутренними упорами на две плоскости, и по уровням следит одновременно за положением двух плоскостей колонны. Монтажник М3 по команде монтажника М1 ломом рихтует низ колонны до тех пор, пока она не займет строго вертикальное положение

8

РАССТРОПОВКА КОЛОННЫ; 1,5 мин; М2; строп

После установки и закрепления колонны машинист крана ослабляет натяжение ветвей стропа, а монтажник М2, стоя на верхней площадке РШИ, расстроповывает колонну и подает команду машинисту крана поднять строп

* На одну колонну.
