КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-0.9-77

Разработана трестом Ленинградоргстрой *

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

МОНТАЖ БЛОКОВ ШАХТ ЛИФТОВ ШЛ-1

Входит в комплект карт ККТ-4.1-26

Монтаж элементов жилых домов серии 1ЛГ-504Д

Взамен КТ

* 190121, Ленинград, Ф-121, Набережная Мойки, 122.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при монтаже железобетонных блоков шахт лифтов ШЛ-1 массой 3,7 т.

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, блоков

8

-

Затраты труда на один блок, чел.-ч

1

-

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: закончить монтаж плит перекрытия предыдущего этажа; установить ограждения лестничных маршей и монтажного проема; вынести на перекрытие монтажные отметки для установки блока шахты; доставить блок шахты в зону действия башенного крана; установить в блоке шахты рабочий настил для монтажа оборудования лифта; доставить на рабочее место инструменты и приспособления.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажные конструкций V разряда (М1) - 1

монтажник конструкций IV (М2) - 1

такелажник III разряда (Т) - 1

машинист крана V (К) - 1

электросварщик V) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, № чертежа

Количество, шт.

Строп четырехветвевой грузоподъемностью 5 т

ГОСТ 19144-73

1

Рейка-отвес

Чертеж 615.00.00.00 треста Мосоргстрой*

1

Столиктремянка

Чертеж 2577.00.00.00 того же треста

1

Ящик-контейнер стальной объемом 0,3 м3 для раствора

Чертеж 3182.00.00.00 того же треста

1

Лом монтажный

ГОСТ 1405-72

2

Лопата для раствора

ГОСТ 3620-63

2

Кельма

ГОСТ 9533-71

2

Ведро для воды

-

1

Сварочный аппарат

СТЭ-300

1

Комплект инструментов электросварщика

-

1

* 113095, Москва, Ж-95; Б. Полянка, 51а.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по монтажу блоков шахт лифтов выполняют в следующем порядке: подготовляют блок шахты к строповке; снимают крышку проема шахты лифта; подают строп к блоку и стропят его; устраивают растворную постель; поднимают и подают блок к месту монтажа; принимают, устанавливают, выверяют и расстроповывают блок; устанавливают крышку проема шахты лифта; устанавливают ограждение дверного проема; крепят блок электросваркой закладных деталей.

4.2. Допустимые отклонения:

а) верха боковых граней блока шахты от вертикали - не более 5 мм;

б) верха граней шахты на всю ее высоту - не более 30 мм.

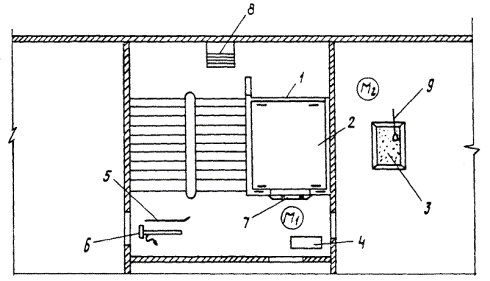

4.3. Организация рабочего места

 - рабочие места монтажников

1 - блок шахты лифта; 2 - защитная крышка проема шахты лифта; 3 - ящик с раствором; 4 - ящик с инструментами; 5 - лом; 6 - рейка-отвес; 7 - ограждение дверного проема; 8 - столик-стремянка; 9 - лопата

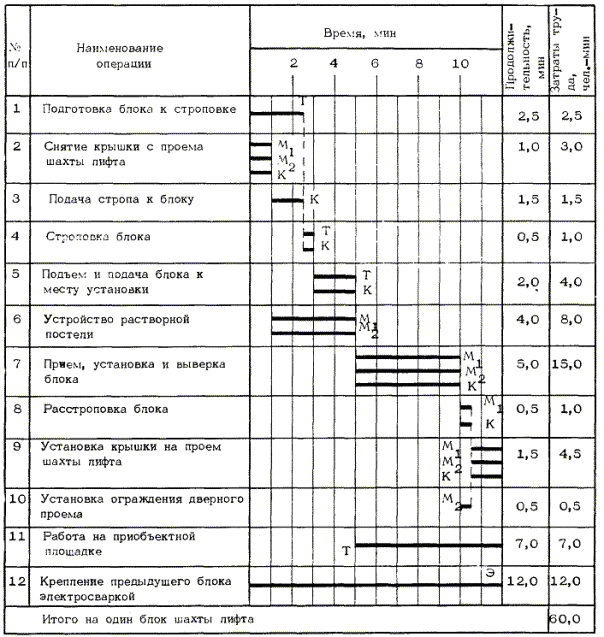

4.4. График трудового процесса

Примечание. В затраты труда включено время на подготовительно-заключительные работы и отдых.

4.5. Описание операций

№ по графику

Наименование операции, их продолжительность, * исполнители и орудия труда; характеристика приемов труда

1

2

1

ПОДГОТОВКА БЛОКА К СТРОПОВКЕ; 2,5 мин; Т; лом, лопата

Такелажник Т осматривает блок шахты лифта, проверяет прочность монтажных петель и наличие закладных деталей, при необходимости очищая их от грязи и наплывов раствора

2, 3

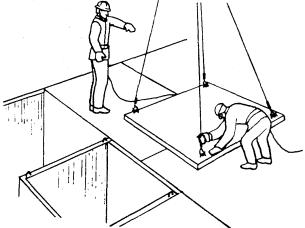

СНЯТИЕ КРЫШКИ С ПРОЕМА ШАХТЫ ЛИФТА; ПОДАЧА СТРОПА; М1, М2 - 1 мин; К - 2,5 мин; строп

Монтажники М1 и М2 стропят крышку монтажного проема шахты лифта. Машинист крана К по команде монтажника М1 поднимает, а затем переносит и опускает крышку на перекрытие. Монтажники М1 и М2 расстроповывают крышку, и монтажник М1 дает машинисту крана сигнал о подаче стропа к блоку

4

СТРОПОВКА БЛОКА; 0,5 мин; Т, К; столик-стремянка, строп, лом

Такелажник Т, находясь на столике-стремянке, цепляет крюки стропа сначала за две монтажные петли блока, затем он переставляет столик-стремянку и стропит две другие петли блока. После чего он убирает столик-стремянку и отходит от блока на 4 - 5 м

5

ПОДЪЕМ И ПОДАЧА БЛОКА К МЕСТУ УСТАНОВКИ; 2 мин; Т, К; строп

По сигналу такелажника Т машинист крана К приподнимает блок на 20 - 30 см. Убедившись в надежности строповки, такелажник дает команду переместить блок к месту установки. Машинист крана К плавно поднимает блок и подает его к месту установки

6

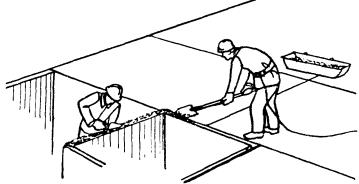

УСТРОЙСТВО РАСТРОВОЙ ПОСТЕЛИ; 4 мин; М1, М2; ящик с раствором, лопаты, кельмы, ведро с водой, столик-стремянка

Монтажники М1 и М2 при необходимости очищают и смачивают водой место опирания блока. Монтажник М1 подает лопатой из ящика раствор и, держа лопату наклонно, раскладывает его на верхних гранях блока. Монтажник М2 разравнивает кельмой и втапливает в раствор монтажные клинья для последующей выверки положения блока

7

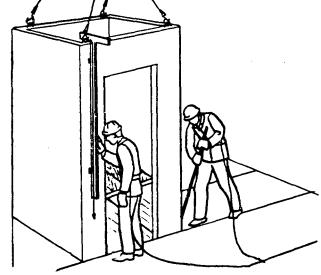

ПРИЕМ, УСТАНОВКА И ВЫВЕРКА БЛОКА; 5 мин; М1, М2, К; рейка-отвес, лом

По сигналу монтажника М1 машинист крана К подает блок к месту установки. Монтажники М1 и М2 принимают его на высоте 20 - 30 см над опорной поверхностью и разворачивают в нужном направлении. Затем по сигналу монтажника М1 машинист крана медленно опускает блок, а монтажники направляют его на ранее установленный и с помощью ломов совмещают наружные грани блоков.

Монтажник М1 проверяет вертикальность установки блока рейкой-отвесом, плотно прижимая ее упорами к выверяемым плоскостям двух смежных стенок.

Незначительные отклонения по вертикали монтажник М2 устраняет, осаживая завышенную сторону путем постепенного вытаскивания клиньев, для чего машинист крана по его сигналу приподнимает, а затем опускает блок

8

РАССТРОПОВКА БЛОКА; 0,5 мин; М1, К; столик-стремянка

Машинист крана К по сигналу монтажника М1 ослабляет натяжение ветвей стропа. Монтажник М1 приставляет к установленному блоку столик-стремянку, поднимается на него и расстроповывает блок, поочередно вынимая крюки стропа из монтажных петель. Убрав столик-стремянку, монтажник М1 дает машинисту крана сигнал подать строп к крышке монтажного проема

9

УСТАНОВКА КРЫШКИ НА ПРОЕМ ШАХТЫ ЛИФТА; 1,5 мин; М1, М2, К; столик-стремянка

Монтажник М2 стропит крышку и дает машинисту крана сигнал подать ее к установленному блоку. Монтажник М1, стоя на столике-стремянке, принимает и устанавливает защитную крышку, а затем расстроповывает ее

10

УСТАНОВКА ОГРАЖДЕНИЯ ДВЕРНОГО ПРОЕМА; 0,5 мин; М2

Монтажник М2 устанавливает инвентарное стальное ограждение дверного проема блока. При этом сначала он устанавливает вертикально две боковые вилки, заводит ограждение в проем, а затем, повернув вилки горизонтально, закрепляет ограждение на блоке

12

КРЕПЛЕНИЕ ПРЕДЫДУЩЕГО БЛОКА ЭЛЕКТРОСВАРКОЙ; 12 мин; Э; комплект инструментов электросварщика, сварочный аппарат

Электросварщик Э, находясь на лестничной площадке, приваривает петли ранее смонтированного блока к закладным деталям вновь установленного. Причем предварительно электросварщик подгибает молотком петли, чтобы они оказались вплотную к закладным деталям и зачищает места сварки стальной щеткой. Сварной шов он накладывает по наружному и внутреннему контурам петли, следя за тем, чтобы высота катета была не менее 6 мм

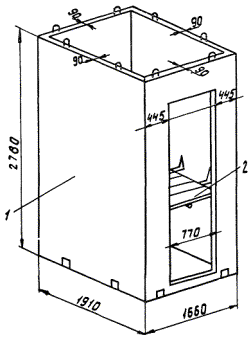

Блок шахты лифта ШЛ-1

1 - блок шахты лифта; 2 - рабочий настил

* На один блок шахты лифта
