КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-4.2-77

Разработана трестом Укрмонтажоргстрой* Минмонтажспецстроя УССР

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

УСТАНОВКА ДВУХВЕТВЕВЫХ ЖЕЛЕЗОБЕТОННЫХ КОЛОНН МАССОЙ ОТ 8,5 ДО 15 т

Входит в комплект карт ККТ-4.1-1

Монтаж сборных железобетонных и бетонных конструкций

Взамен КТ-4.1-4.2-68

* г. Киев-40, ул. Ровенская, 10а.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при установке двухветвевых железобетонных колонн серии КЭ-01-52 одноэтажных промышленных здании массой до 15 т.

1.2. Показатели производительности труда **

** Показатели приведены для колонн средней массы (12 т).



По карте

По ЕНиР

Выработка на 1 чел.-день, колонн

1,55

1,05

Затраты труда на одну колонну, чел.-ч

5,13

7,70

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет использования траверсы с захватом и винтовых клиньев для выверки колонн.

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: закончить все работы нулевого цикла и проверить положение стаканов фундаментов по горизонтали и вертикали (смещение осей стаканов фундамента относительно разбивочных не должно превышать ± 10 мм, а отклонение отметок опорных поверхностей от проектных - 20 мм); колонны разложить у мест их установки на подкладки.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М1) - 1

монтажник конструкций IV разряда (М2) - 1

монтажники конструкций III разряда (М3, М4) - 2

Примечание. Машинист крана VI разряда в состав звена не входит.

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, чертежа

Количество, шт.

Лом монтажный

ГОСТ 1405-72

2

Щетка стальная

Каталог-справочник ЦНИИТЭстроймаша,* стр. 83

1

Кувалда

ГОСТ 11402-65

2

Лопата

ГОСТ 3620-63

2

Молоток слесарный

ГОСТ 2310-70

2

Зубило

ГОСТ 7211-72

2

Скребок для очистки закладных деталей

-

2

Метр стальной складной

ГОСТ 7253-54

4

Рулетка

РС-50, ГОСТ 7502-69

1

Нивелир

ГОСТ 10528-69

1

Теодолит

ГОСТ 10529-70

2

Траверса грузоподъемностью 15 т

ТК-4, чертеж 555/12 треста Укрмонтажоргстрой, альбом 5

1

Строп универсальный длиной 6 м для перекантовки колонны

Тот же альбом

1

Расчалка с винтовой стяжкой и струбциной

Чертеж 5021-15 ПИ Промстальконструкция**

2

Оттяжка из пенькового каната диаметром 25 мм, длиной 33 м, с карабином

-

2

Клинья инвентарные винтовые для выверки колонн

Чертежи 15.02.01-08 треста Промтехмонтаж***

8

Ведро

-

1

Тележка двухколесная с контейнером для инструментов

Чертеж КБ-68051 Гипрооргсельстроя****

1

* 121019, Москва, Г-19, ул. Маркса и Энгельса, 7/10.

** 125080, Москва, А-80, Волоколамское шоссе, 1.

*** г. Рига, ул. Кирова, 23.

**** 125080, Москва, А-80, Волоколамское шоссе, 3.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по монтажу колонны выполняют в следующем порядке: устанавливают теодолиты, раскладывают инструменты и приспособления; подготовляют колонну и стакан фундамента к монтажу, перекантовывают колонну; стропят колонну; крепят расчалки; поднимают колонну; устанавливают ее в стакан фундамента; выверяют и закрепляют колонну; расстроповывают ее.

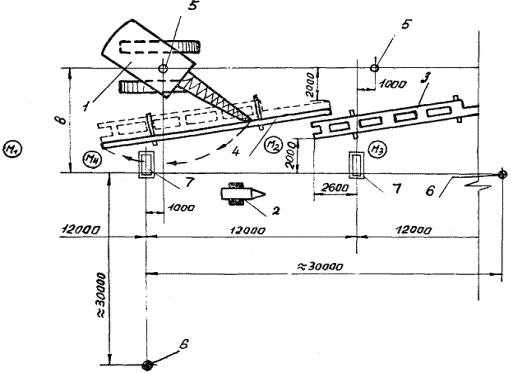

4.2. Организация рабочего места

 - рабочие места монтажников

1 - кран на гусеничном ходу; 2 - тележка с контейнером для инструментов; 3 - положение колонны до перекантовки; 4 - положение колонны перед подъемом; 5 - стоянки крана; 6 - теодолиты; 7 - установленные колонны

Примечание. Расстояние «в» равно примерно высоте колонны.

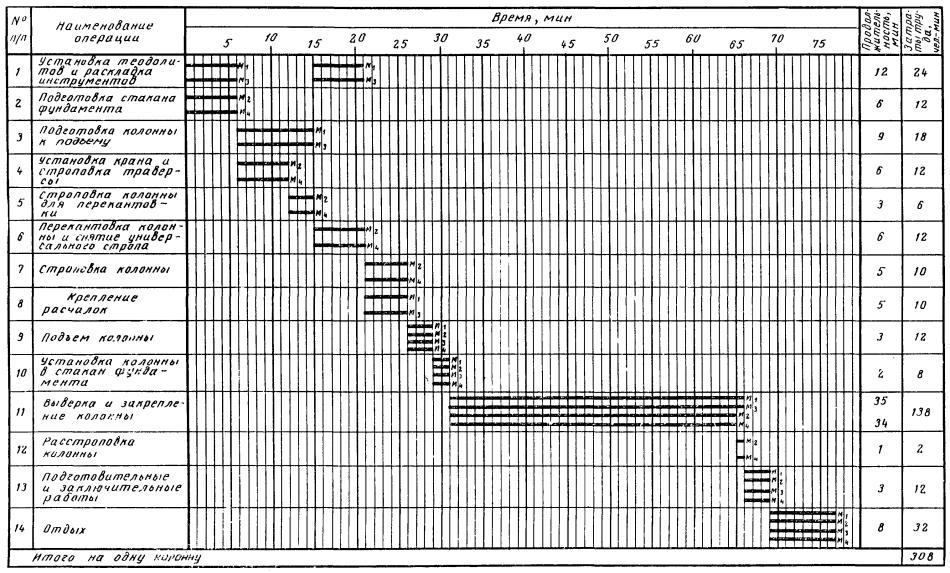

4.3. График трудового процесса


4.4. Описание операций

по графику

Наименование операций, их продолжительность, * исполнители и орудия труда; характеристика приемов труда

1

2

1

УСТАНОВКА ТЕОДОЛИТОВ; РАСКЛАДКА ИНСТРУМЕНТОВ; 12 мин; М1, М3; теодолиты, нивелир, тележка с контейнером для инструментов

Монтажник М1 устанавливает теодолиты по осям здания. Расстояние от теодолита до монтируемой колонны должно быть примерно равно двойной ее высоте. Нивелир он устанавливает в радиусе равном одной высоте колонны. Монтажник М3 раскладывает инструменты на рабочем месте

2

ПОДГОТОВКА СТАКАНА ФУНДАМЕНТА; 6 мин; М2, М4; лопата, метр

Монтажник М2 метром обмеряет башмак фундамента, проверяет наличие осевых рисок и при необходимости наносит их. Монтажник М4 лопатой очищает стакан фундамента от грязи и промывает его водой

3

ПОДГОТОВКА КОЛОННЫ К ПОДЪЕМУ; 9 мин; М1, М3; молоток, зубило, скребок, рулетка, стальная щетка

Монтажник М1 проверяет наличие закладных деталей на колонне и при необходимости очищает их стальной щеткой. Монтажник М3 скребком очищает колонну от грязи. Затем они вместе осматривают колонну, проверяют с помощью рулетки ее геометрические размеры и расстояния между закладными деталями, наносят масляной краской осевые риски на гранях колонны и ее оголовке

4

УСТАНОВКА КРАНА И СТРОПОВКА ТРАВЕРСЫ; 6 мин; М2, М4; кувалды, рулетка, траверса

Монтажники М2 и М4 при помощи рулетки определяют место стоянки крана и фиксируют его деревянным колышком. Машинист устанавливает кран на отмеченное место и по сигналу монтажника М2 опускает крюк к траверсе. Монтажник М4 устанавливает серьгу траверсы в положение, удобное для заводки крюка, а монтажник М2, придерживая предохранительную скобу, цепляет за нее крюк крана

5

СТРОПОВКА КОЛОННЫ ДЛЯ ПЕРЕКАНТОВКИ; 3 мин; М2, М4; универсальный строп

Монтажник М4 берет обеими руками универсальный строп и протягивает его под колонной в середине второй от консоли диафрагмы. Монтажник М2 принимает строп, подтягивает его и устанавливает на грани колонны инвентарные подкладки, прикрепленные на универсальном стропе. Затем монтажник М2 продевает длинный конец стропа в петлю короткого и надевает его на крюк крана. Монтажник М4 придерживает левой рукой крюк, а правой отводит предохранительную скобу

6

ПЕРЕКАНТОВКА КОЛОННЫ И СНЯТИЕ УНИВЕРСАЛЬНОГО СТРОПА; 6 мин; М2, М4; универсальный строп, траверса с захватом

Монтажники М2 и М4, закончив строповку колонны, отходят на безопасное расстояние и дают машинисту крана сигнал поднять колонну. Машинист крана приподнимает колонну вверх, а затем укладывает ее на ребро, после чего монтажник М4 расстроповывает колонну. Монтажник М2 подает машинисту крана сигнал опустить захват к месту строповки (на середине проема), а монтажник М4 заводит его в проем колонны

7

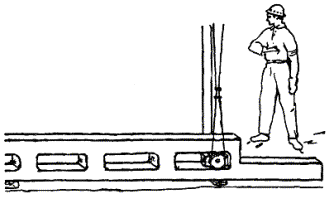

СТРОПОВКА КОЛОННЫ; 5 мин; М2, М4; траверса с захватом, оттяжка

Монтажник М2 принимает захват и подает сигнал машинисту крана опустить его на нижнюю ветвь колонны. Затем он берет в правую руку свободную ветвь стропа, надевает ее на вал захвата и крепит оттяжку. Монтажник М4 в это время придерживает вал.

После этого монтажник М2 подает машинисту крана сигнал натянуть стропы траверсы и вместе с монтажником М4 проверяет правильность и надежность строповки

8

КРЕПЛЕНИЕ РАСЧАЛОК; 5 мин; М1, М3; расчалки со струбцинами

Монтажник М1 крепит струбцину на колонне. Монтажник М3, нажимая большим пальцем правой руки на защелку крюка расчалки и придерживая кольцо левой рукой, заводит крюк в кольцо струбцины

Крепление струбцины к диафрагме

1 - струбцина; 2 - кольца для крепления расчалок; 3 - расчалки; 4 - рукоятка для зажима струбцины; 5 - колонна

9

ПОДЪЕМ КОЛОННЫ; 3 мин; М1, М2, М3, М4; траверса с захватом, оттяжка

Монтажник М2 подает машинисту крана сигнал и он приподнимает колонну на 10 - 20 см. После выверки монтажником М2 надежности строповки машинист крана продолжает подъем колонны. Монтажники М1, М3 и М4 следят за подъемом колонны

10

УСТАНОВКА КОЛОННЫ В СТАКАН ФУНДАМЕНТА; 2 мин; М1, М2, М3, М4

Монтажники М3 и М4 принимают колонну на высоте 30 см над стаканом фундамента. По сигналу монтажника М2 машинист крана плавно опускает колонну, а монтажники М3 и М4, придерживая ее с двух сторон, направляют в стакан фундамента так, чтобы риски на колонне совместились с рисками на стакане. Монтажник М1 следит за установкой колонны

11

ВЫВЕРКА И ЗАКРЕПЛЕНИЕ КОЛОННЫ; М1, М3 - 35 мин; М2, М4 - 34 мин; ломы, инвентарные винтовые клинья, теодолиты, нивелир

Монтажники М1, М2, М3 и М4 временно закрепляют колонну инвентарными винтовыми клиньями, вставляя их в зазоры между колонной и стенкой стакана фундамента. Вертикальность колонны выверяют, удерживая ее на крюке крана. Небольшие отклонения в плане и по вертикали монтажники М3 и М4 по команде монтажников М1 и М2 регулируют, завинчивая клинья с одной стороны и ослабляя их с другой. При значительных отклонениях колонны по вертикали ее положение регулируют натяжением расчалок с одной стороны и ослаблением с другой. Нижние концы расчалок закрепляют за строповочные петли соседних фундаментов или за инвентарные якоря

12

РАССТРОПОВКА КОЛОННЫ; 1 мин; М2, М4; оттяжка

По сигналу монтажника М2 машинист крана опускает захват траверсы на диафрагму колонны и продолжает опускать стропы траверсы до провисания. Когда надетый на вал захвата строп достаточно опустится, монтажник М4 легким рывком оттяжки снимает его с вала. Монтажник М2 дает машинисту крана команду вывести захват из проема колонны

* На одну колонну.
