МИНИСТЕРСТВО ЭНЕРГЕТИКИ И
ЭЛЕКТРИФИКАЦИИ СССР

Главное техническое управление строительства
Всесоюзный институт по проектированию
организации энергетического строительства
«Оргэнергострой»
Одесский филиал

УТВЕРЖДАЮ

Главный инженер ССО

«Электромонтаж»

Б.П. Городецкий

23.10.89 г.

ТЕХНОЛОГИЧЕСКАЯ КАРТА
МОНТАЖА ТРАНСФОРМАТОРО
В ТОКА
СЕРИЙ ТФЗМ И ТФРМ
НАПРЯЖЕНИЕМ 110 - 750 кВ

Москва 1990

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта предназначена для использования при монтаже трансформаторов тока серии ТФЗМ напряжением 110 - 220 и 500 кВ (рис. 1 - 4) и серии ТФРМ напряжением 330 - 750 кВ (рис. 5 - 6) на открытых распределительных устройствах, при составлении проектов организации строительства (ПОС) и проектов производства электромонтажных работ (ППЭР).

Трансформаторы тока серий ТФЗМ и ТФРМ (однофазные, электромагнитные, масляные, наружной установки, опорного типа) предназначены для передачи сигнала информации измерительным приборам, устройствам защиты и управления в установках переменного тока.

Трансформаторы тока (в дальнейшем именуемые «трансформаторы») ТФЗМ 500 Б и ТФРМ 750 А выполняются в виде двух ступеней (нижней и верхней), остальные - одноступенчатые. Трансформаторы 220 - 750 кВ имеют экран на расширителе, а двухступенчатые трансформаторы, кроме этого, еще дополнительный экран, закрывающий стык ступеней.

Технологическая карта содержит указания по организации и технологии монтажа, перечень механизмов, инструментов, сведения о затратах материалов, калькуляции трудовых затрат и графики производства работ.

В карте принято, что работы, связанные с монтажом трансформаторов, производятся непосредственно на монтажной площадке, у места их установки.

Все расчетные показатели в карте приведены для монтажа одной группы (трех фаз) трансформаторов.

Трудозатраты на наладочные работы графиками монтажа и калькуляциями не учтены.

Технологическая карта разработана в соответствии с «Методическими указаниями по разработке типовых технологических карт в строительстве». М., ЦНИИОМТП Госстроя СССР, 1987.

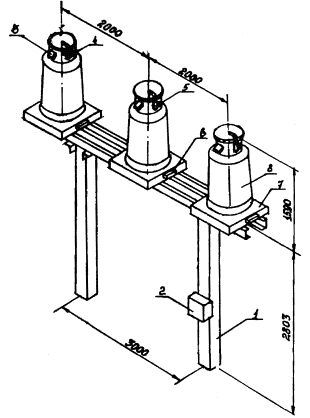

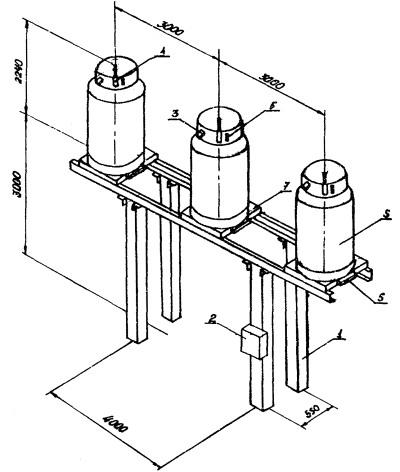

Рис. 1. Трансформатор тока ТФЗМ 110 Б:

1 - опорная конструкция; 2 - ящик зажимов; 3 - вывод первичной обмотки; 4 - воздухоосушитель; 5 - маслоуказатель; 6 - коробка вторичных выводов; 7 - цоколь; 8 - покрышка

Рис. 2. Трансформатор тока ТФЗМ 150 Б:

1 - опорная конструкция; 2 - ящик зажимов; 3 - вывод первичной обмотки; 4 - воздухоосушитель; 5 - маслоуказатель; 6 - коробка вторичных выводов; 7 - цоколь; 8 - покрышка

Рис. 3. Трансформатор тока ТФЗМ 220 Б:

1 - опорная конструкция; 2 - ящик зажимов; 3 - вывод первичной обмотки; 4 - воздухоосушитель; 5 - маслоуказатель; 6 - коробка вторичных выводов; 7 - цоколь; 8 - покрышка; 9 - экран

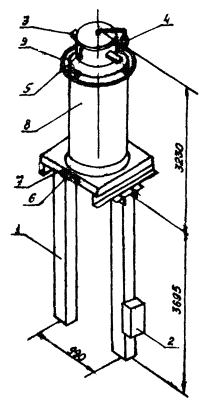

Рис. 4. Трансформатор тока ТФЗМ 500 Б:

1 - опорная конструкция; 2 - ящик зажимов; 3 - воздухоосушитель; 4 - маслоуказатель; 5 - коробка вторичных выводов; 6 - цоколь; 7 - покрышка; 8 - экран; 9 - вывод первичной обмотки

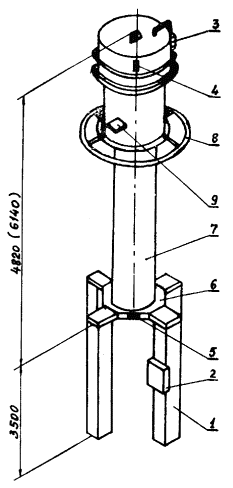

Рис. 5. Трансформатор тока ТФРМ 330 Б (ТФРМ 500 Б):

1 - опорная конструкция; 2 - ящик зажимов; 3 - воздухоосушитель; 4 - маслоуказатель; 5 - коробка вторичных выводов; 6 - цоколь; 7 - покрышка; 8 - экран; 9 - вывод первичной обмотки

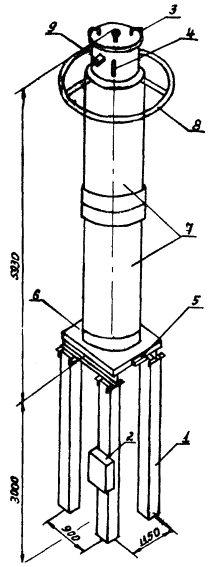

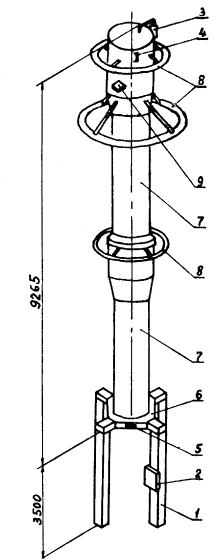

Рис. 6. Трансформатор тока ТФРМ 750 А:

1 - опорная конструкция; 2 - ящик зажимов; 3 - воздухоосушитель; 4 - маслоуказатель; 5 - коробка вторичных выводов; 6 - цоколь; 7 - покрышка; 8 - экран; 9 - вывод первичной обмотки

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

2.1. Общие указания

2.1.1. К началу монтажных работ должны быть выполнены:

подъезды к месту установки трансформаторов и планировка прилегающей к ним территории;

опоры под трансформаторы;

временная силовая сеть 380/220 В;

молниезащита ОРУ и заземляющее устройство.

2.1.2. Трансформаторы поставляются заполненными маслом в индивидуальной упаковке, двухступенчатые - отдельными ступенями. Трансформаторы серии ТФЗМ транспортируются в вертикальном положении: 110 и 150 кВ в древесно-картонных ящиках, 220 - 500 кВ - в металлической транспортной возвратной таре. Трансформаторы ТФРМ 330 - 750 кВ транспортируются в горизонтальном положении в металлической транспортной возвратной таре. При транспортировании трансформаторов и погрузочно-разгрузочных работах следует руководствоваться указаниями маркировочных знаков на таре и соблюдать меры предосторожности, исключающие возможность повреждения трансформаторов и их составных частей. Отклонение трансформаторов серии ТФЗМ от вертикального положения при этом более чем на 15 град. не допускается.

При подъеме трансформаторов необходимо, чтобы стропы образовывали с горизонтальной плоскостью упаковки угол не менее 45 град.

2.1.3. При получении трансформаторов необходимо проверить наличие полного комплекта поставки, количество мест, состояние упаковки.

2.1.4. До монтажа трансформаторы должны храниться в заводской упаковке: трансформаторы серии ТФЗМ - в вертикальном положении, а серии ТФРМ - в горизонтальном положении под навесами, в помещениях или на открытых площадках. При хранении на открытых площадках необходимо принять меры для исключения попадания воды на вторичные выводы трансформаторов.

2.1.5. При монтаже трансформаторов необходимо руководствоваться документацией, приведенной в прил. 1.

2.2. Подготовительные работы

2.2.1. Производится приемка от строителей опорных конструкций под трансформаторы. Приемка оформляется актом, подписанным представителями заказчика, строительной и электромонтажной организаций.

2.2.2. Уточняется рабочий график производства работ в соответствии с технологической картой. Электромонтажники знакомятся с технической документацией, объемом и принятой организацией работ. Бригада инструктируется по технике безопасности ответственным руководителем работ.

2.2.3. Подготавливается деревянный настил для установки трансформаторов.

2.2.4. Доставляются на площадку монтажные механизмы, оборудование и устанавливаются в соответствия с планами размещения оборудования (рис. 7 - 13).

2.3. Монтаж трансформаторов

2.3.1. Трансформаторы распаковывают, расконсервируют узлы и детали и тщательно протирают, удаляя пыль, грязь и поверхностную влагу с помощью ветоши, бензина-растворителя и бязи. При обнаружении коррозии контактные поверхности зачищают.

2.3.2. Убеждаются путем наружного осмотра в отсутствии повреждений фарфоровых покрышек, фарфоровых втулок на первичных выводах, воздухоосушителей, указателей уровня масла, пломб предприятия-изготовителя. Неисправности устраняют в соответствии с заводской документацией.

Проверяют уплотнения трансформаторов визуально и выясняют, не просачивается ли масло между цоколем и покрышкой, между покрышкой и маслорасширителем, во вторичных выводах, в местах соединения деталей маслоуказателя и в местах уплотнения выводов переключателя первичной обмотки. В местах просачивания масла постепенно подтягивают соответствующие болты по всему периметру не более, чем на 1/6 оборота за один прием. Подтягивание только одного болта (гайки) не допускается из-за возможности поломки фарфоровой покрышки.

Если просачивание масла через уплотнения подтягиванием соответствующих болтов остановить не удается, необходимо вызвать представителя завода-изготовителя для составления рекламационного акта и устранения дефекта или решения вопроса об отправке трансформатора на завод.

2.3.3. Проверяют уровень масла по маслоуказателю, состояние силикагеля-индикатора воздухоосушителя и уровень масла в масляном затворе воздухоосушителя. В случае понижения уровня масла устанавливают и устраняют причину его снижения и доливают сухое масло в трансформатор и воздухоосушитель. При доливке масла принимают меры, исключающие возможность попадания в масло грязи, влаги и посторонних предметов. При покраснении силикагеля-индикатора его необходимо заменить.

Схема монтажа трансформаторов серии ТФЗМ приведена на рис. 14.

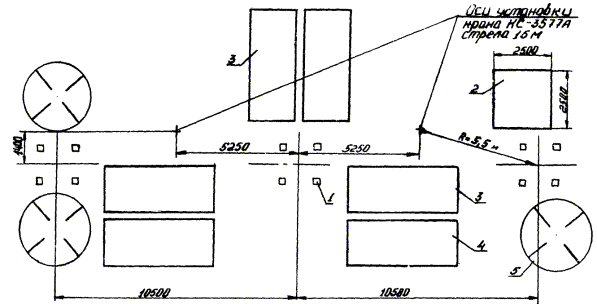

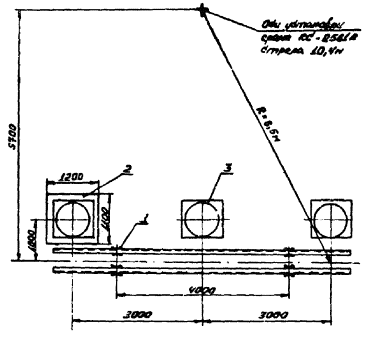

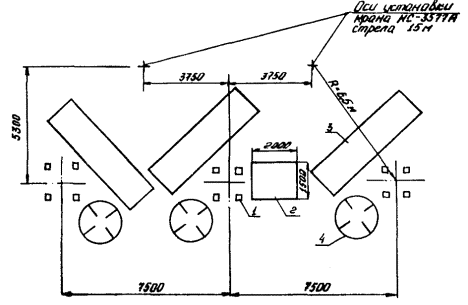

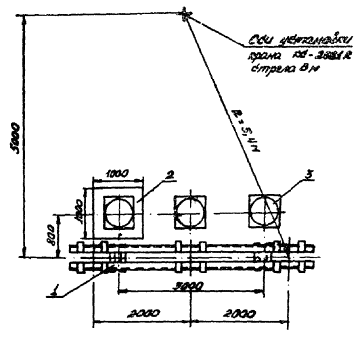

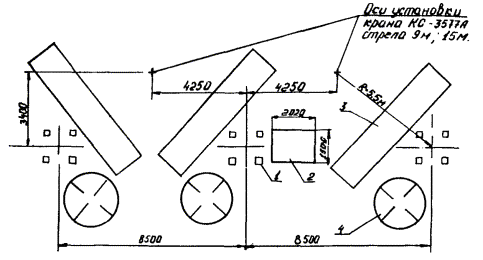

Рис. 7. План размещения оборудования и механизмов при монтаже трансформатора тока ТФЗМ 110 Б:

1 - опорная конструкция; 2 - настил из досок; 3 - трансформатор

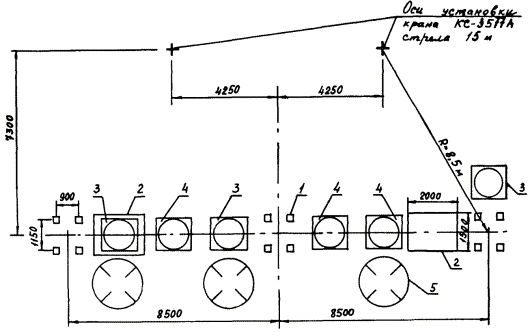

Рис. 8. План размещения оборудования и механизмов при монтаже трансформатора тока ТФЗМ 150 Б:

1 - опорная конструкция; 2 - настил из досок; 3 - трансформатор

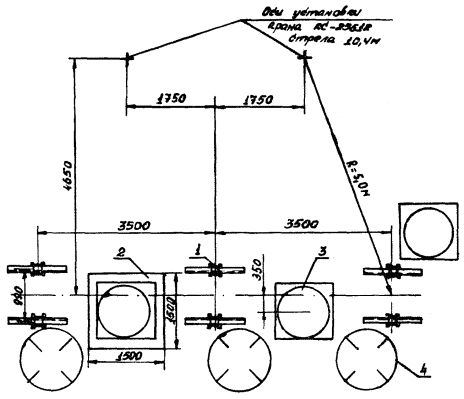

Рис. 9. План размещения оборудования и механизмов при монтаже трансформатора тока ТФЗМ 220 Б:

1 - опорная конструкция; 2 - настил из досок; 3 - трансформатор; 4 - экран

Рис. 10. План размещения оборудования и механизмов при монтаже трансформатора тока ТФЗМ 500 Б:

1 - опорная конструкция; 2 - настил из досок; 3 - трансформатор (нижняя ступень); 4 - трансформатор (верхняя ступень); 5 - экран

Рис. 11. План размещения оборудования и механизмов при монтаже трансформаторов тока ТФРМ 330 Б:

1 - опорная конструкция; 2 - настил из досок; 3 - трансформатор; 4 - экран

Рис. 12. План размещения оборудования и механизмов при монтаже трансформаторов тока ТФРМ 500 Б:

1 - опорная конструкция; 2 - настил из досок; 3 - трансформатор; 4 - экран

Примечание. На стреле длиной 9 м осуществляется перевод трансформатора в таре в вертикальное положение.

Рис. 13. План размещения оборудования и механизмов при монтаже трансформаторов тока ТФРМ 750 А:

1 - опорная конструкция; 2 - настил из досок; 3 - трансформатор (нижняя ступень); 4 - трансформатор (верхняя ступень); 5 - экран

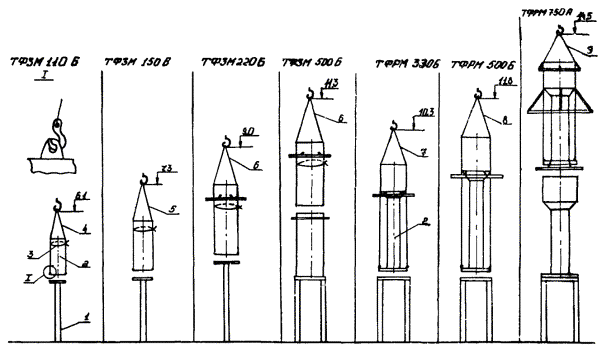

Рис. 14. Монтаж трансформаторов тока:

1 - опорная конструкция; 2 - трансформатор; 3 - канат капроновый КК 3577 ктекс ПВ; 4 - строп 4СК1-1,0/Рт1-1,0/0-0,5/К-0,4/3000; 5 - строп 4СК1-2,0/Рт1-2,0/0-1,0/К-0,8/4000; 6 - строп 4СК1-3,2/Рт1-3,2/0-2,0/К-1,25/5000; 7 - строп 4СК1-5,0/Рт1-5,0/0-2,5/К-2,0/6500; 8 - строп 4СК1-10,0/Рт1-10,0/Рт1-10/0-5,0/К-4,0/8000; 9 - строп 4СК1-6,3/Рт1-6,3/0-3,2/К-2,5/6000

2.3.4. ТФЗМ 110 Б:

производят отбор и анализ пробы масла из трансформатора. Отбор пробы осуществляют через масловыпускной патрубок цоколя при температуре масла не ниже плюс 10 °С.

При значении пробивного напряжения масла ниже минимально допустимых значений масло необходимо заменить. При положительных результатах анализа пробы продолжают монтаж трансформатора:

секции первичной обмотки соединяют на предприятии-изготовителе для использования на наибольший ток (параллельное соединение). При необходимости использования трансформатора на меньшие токи производят пересоединение секции с помощью наружных или внутренних перемычек (смешанное или последовательное соединение);

стропят (строп 4СК1-1,0/Рт1-1,0/0-0,5/К-0,4/3000), поднимают и устанавливают трансформатор на опорную конструкцию, выверяют с установкой, при необходимости, прокладок и закрепляют болтами.

2.3.5. ТФЗМ 150 Б:

выполняют работы по п. 2.3.4. настоящей Технологической карты (строп 4СК1-2,0/Рт1-2,0/0-1,0/К-0,8/4000).

2.3.6. ТФЗМ 220 Б:

устанавливают и закрепляют экран на расширителе;

выполняют работы по п. 2.3.4 настоящей Технологической карты (строп 4СК1-3,2/Рт1-3,2/0-2,0/К-1,25/5000).

2.3.7. ТФЗМ 500 Б:

производят отбор и анализ пробы масла из нижней и верхней ступеней трансформатора в соответствии с п. 2.3.4 настоящей Технологической карты;

у трансформатора с несколькими коэффициентами трансформации, при необходимости, производят переключение секций первичной обмотки.

Монтаж нижней ступени:

сливают масло из транспортного расширителя и снимают его;

закрывают патрубок на цоколе, служащий для соединения с транспортным расширителем, с помощью заглушки и резиновой прокладки, предварительно снятых с патрубка маслопровода, соединяющего внутренние полости нижней и верхней ступеней;

проверяют надежность соединения вывода первичной обмотки 5U2 с болтом заземления на цоколе;

стропят (строп 4СК1-3,2/Рт1-3,2/0-2,0/К-1,25/5000), поднимают и устанавливают нижнюю ступень на опорную конструкцию, выверяют c установкой, при необходимости, прокладок и закрепляют болтами.

Монтаж верхней ступени:

вместо заглушки на крышке расширителя устанавливают второй воздухоосушитель, снятый с транспортного расширителя нижней ступени;

убеждаются, что кран, расположенный на цоколе, закрыт и снимают с него заглушку;

проверяют надежность соединения вывода вторичной обмотки 6U2 с болтом заземления на цоколе;

устанавливают и закрепляют на расширителе экран;

стропят (строп 4СК1-3,2/Рт1-3,2/0-2,0/К-1,25/5000), поднимают и устанавливают верхнюю ступень на нижнюю, выверяют с установкой, при необходимости, прокладок и закрепляют болтами;

соединяют маслопроводом патрубки верхней и нижней ступеней;

открывают кран между верхней и нижней ступенями и проверяют уровень масла по маслоуказателю. При необходимости доливают масло и устраняют неисправности в соответствии с заводской инструкцией;

устанавливают перемычки, соединяющие выводы верхней и нижней ступеней;

устанавливают разрядник типа РВО-3 на пластину верхнего цоколя нижней ступени при помощи хомута и соединяют его перемычками с выводом вторичной обмотки 6U1 и бобышкой на верхнем цоколе нижней ступени;

устанавливают экран, закрывающий стык ступеней (на время транспортирования он надет на покрышку нижней ступени).

2.3.8. Аналогично собирают остальные две фазы трансформаторов 110 - 500 кВ.

2.3.9. Для оценки технического состояния трансформатора проводят:

а) испытания уплотнений на герметичность, для чего:

обертывают стекла маслоуказателей тканью для защиты от возможного разрушения;

демонтируют воздухоосушитель, присоединяют на его место штуцер с резиновой прокладкой;

к штуцеру присоединяют манометр и шланг для подачи масла;

места уплотнений, не контактирующих с маслом, смазывают мыльным раствором;

в течение 5 мин производят подачу масла давлением (5±0,5)·104 Па.

после снятия давления производят осмотр мест уплотнения;

обнаруженные нарушения устраняют в соответствии с заводской документацией (выполняет заказчик);

б) измерение тока намагничивания в контрольной точке, сопротивления и тангенса угла диэлектрических потерь главной изоляции, сопротивления между выводами 5U1 - 5U2 верхним цоколем нижней ступени каскадных трансформаторов (выполняет группа наладки).

Схема монтажа трансформаторов серии ТФРМ приведена на рис. 14.

Запрещается вскрывать трансформаторы и отбирать пробы масла.

Монтаж следует вести с участием шеф-инженера предприятия-изготовителя.

2.3.10. ТФРМ 330 Б, ТФРМ 500 Б:

снимают с трансформатора воздухоосушитель, стропят (строп 2СК-12,5/Рт1-12,5/К-10/2000) и переводят трансформатор в таре в вертикальное положение;

снимают заглушку с фланца на крышке трансформатора и на фланец устанавливают воздухоосушитель, а заглушку устанавливают на место воздухоосушителя;

выполняют работы по пп. 2.3.1 - 2.3.3 (настоящей Технологической карты);

измеряют сопротивление изоляции вторичных обмоток относительно одна другой и цоколя, а также сопротивление изоляции нулевой обкладки относительно цоколя; измеряют тангенс угла диэлектрических потерь и емкость трансформатора.

При положительных результатах измерений продолжают монтаж трансформатора, при отрицательных - данные сообщают предприятию-изготовителю для принятия решения о возможности дальнейшего монтажа и ввода в эксплуатацию трансформатора;

секции первичной обмотки соединяют на предприятии-изготовителе для использования на наибольший ток (параллельное соединение). При необходимости использования трансформатора на меньшие токи, производят пересоединение секций при помощи шин наружного переключателя (последовательное соединение); снимают болты крепления перемычки к маслорасширителю;

устанавливают на маслорасширитель трансформатора экран;

стропят (строп 4СК1-5,0/Рт1-5,0/0-2,5/К-2,0/6500 - для ТФРМ 330 Б; строп 4СК1-10,0/Рт1-10,0/0-5,0/К-4,0/8000 - для ТФРМ 500 Б), поднимают и устанавливают трансформатор на опорную конструкцию, выверяют с установкой, при необходимости, прокладок и закрепляют болтами. Снимают с крышки трансформатора направляющие для стропов (четыре пластины);

выполняют пусконаладочные испытания, для чего измеряют сопротивление изоляции вторичных обмоток относительно одна другой и цоколя, сопротивление изоляции нулевой обкладки относительно цоколя; испытывают изоляцию выводов вторичных обмоток, вывода нулевой обкладки и вывода заземления магнитопроводов относительно цоколя приложением напряжения 1,8 кВ частоты 50 Гц в течение 1 мин; измеряют тангенс угла диэлектрических потерь и емкость трансформатора; измеряют величину тока намагничивания вторичных обмоток, используемых в цепях защиты (выполняет группа наладки).

При измерении величины тока намагничивания одной из вторичных обмоток все остальные вторичные обмотки для защиты и измерения должны быть закорочены:

замыкают накоротко и соединяют с болтом заземления в коробке выводов трансформатора вывод нулевой обкладки, выводы индукционной обмотки 6U1 - 6U2 и вывод заземления магнитопроводов. Проверяют наличие «земли» на одном из выводов каждой вторичной обмотки.

2.3.11. ТФРМ 750 А:

выполняют работы по п. 2.3.10 настоящей Технологической карты до переключения секций первичной обмотки включительно, стропят (строп 4СК1-6,3/Рт1-6,3/0-3,2/К-2,5/6000), поднимают и устанавливают нижнюю ступень трансформатора на опорную конструкцию, выверяют с установкой, при необходимости, прокладок и закрепляют болтами. Снимают с крышки нижней ступени направляющие для стропов (четыре пластины);

собирают из двух полуколец большой экран, закрепляют на маслорасширителе и цоколе верхней ступени все экраны, стропят (строп 4СК1-6,3/Рт1-6,3/0-3,2/К-2,5/6000), поднимают и устанавливают верхнюю ступень с экранами на бак узла герметизации нижней ступени и предварительно закрепляют двумя диаметрально расположенными болтами М24. Проверяют вертикальное положение трансформатора. Окончательно закрепляют верхнюю ступень на баке нижней ступени. Снимают с крышки верхней ступени направляющие для стропов (четыре пластины);

выполняют пусконаладочные испытания трансформатора (см. п. 2.3.10 настоящей Технологической карты).

В дополнение к п. 2.3.10:

проводят испытания разрядника типа РВН-1 в соответствии с инструкцией завода-изготовителя и, в случае положительных результатов устанавливают его на нижней ступени трансформатора;

замыкают накоротко и соединяют с цоколем на верхней ступени трансформатора выводы индукционной обмотки 9U1 - 9U2 и вывод нулевой обкладки;

проверяют соединение разрядника РВН-1 с выводом 7U1 верхней ступени и бобышкой маслорасширителя нижней ступени трансформатора;

выполняют электрическое соединение выводов 8U1 - 8U2 верхней ступени с выводами 7U1 - 7U2 нижней ступени трансформатора с помощью перемычек, входящих в комплект поставки.

2.4. Заключительные работы

2.4.1. Устанавливают и закрепляют на опорной строительной конструкции ящик зажимов.

2.4.2. Производят окончательную затяжку всех болтов.

2.4.3. Обваривают металлические прокладки под трансформаторами.

2.4.4. Трансформаторы заземляют (полоса заземления к стойкам пристреливается, к металлоконструкциям приваривается, а к оборудованию присоединяется болтом).

2.4.5. Устанавливают кабельные муфты, снятые на время транспортирования.

2.4.6. Прокладывают и подсоединяют кабели вторичных цепей.

2.4.7. Восстанавливают лакокрасочные покрытия металлических частей в поврежденных местах и красят шины заземления.

2.4.8. Трансформаторы присоединяют к ошиновке высокого напряжения. Длина спуска к аппарату должна обеспечивать в наиболее неблагоприятных погодных условиях допустимое тяжение на контактный вывод в горизонтальном направлении в плоскости выводов первичной обмотки трансформатора, Н, не более:

для трансформаторов ТФЗМ 110 Б, ТФЗМ 150 Б, ТФЗМ 220 Б - 1000;

для трансформаторов ТФРМ 330 Б, ТФРМ 500 Б, ТФЗМ 500 Б, ТФРМ 750 А - 1500.

2.4.9. Убирают механизмы и инвентарь.

3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

До начала работ по монтажу трансформаторов выверяются проектные горизонтальные и вертикальные оси и отметки опорных конструкций. При приемке трансформаторов в монтаж (входной контроль) проверяют целостность фарфоровых покрышек. Они не должны иметь дефектов, превышавших количественные показатели, приведенные в прил. 5.

Технические критерии и средства контроля операций и процессов приводятся и табл. 1. Приемочный контроль смонтированных трансформаторов осуществляют согласно СНиП 3.05.06-85. При приемке работ предъявляют документацию в соответствии с перечнем прил. 2.

Таблица 1

Наименование процессов, подлежащих контролю

Предмет контроля

Инструмент и способ контроля

Время контроля

Ответственный контролер

Технические критерии оценки качества

1

2

3

4

5

6

Подготовительные предмонтажные работы

Опорные конструкции









Выверка проектных горизонтальных и вертикальных осей и отметок

Уровень, отвес, нивелир

До начала монтажа

Мастер

Отклонение отметки верха стойки не более ±15 мм, смещение по горизонтали относительно главных осей вдоль и поперек опоры не более ±20 мм, разворот стоек в плане не более ±5 град, отклонение стойки от вертикали не более 1:100 ее высоты

Проверка разметки отверстий под фундаментные болты

Линейка

То же

То же

В соответствии с заводской документацией

Трансформатор. Уплотнения

Визуально

-"-

Бригадир

Отсутствие течей масла

фарфоровая покрышка. Годность для монтажа

Линейка, штангенциркуль

-"-

То же

См. прил. 5

Уровень масла в масляном затворе воздухоосушителя

Линейка

До начала монтажа

Бригадир

На 3 - 4 мм масло перекрывает фланец

Цвет силикагеля-индикатора

Визуально

То же

То же

Синий

ТФЗМ









Уровень масла по маслоуказателю

Линейка

-"-

-"-

Уровень масла ненагруженного трансформатора находится напротив красной черты маслоуказателя при t 20 °С. На каждые 10 °С изменения температуры, уровень масла изменяется для трансформаторов 110 кВ - на 10 мм, 150 - 500 кВ - на 25 мм

Испытание пробы масла из каждого трансформатора (ступени)

Лаборатория

-"-

Мастер

минимальное значение величины пробивного напряжения 45 кВ для трансформаторов класса напряжения до 220 кВ, 55 кВ - для трансформаторов 330 и 500 кВ. Допустимая величина тангенса угла диэлектрических потерь масла при температуре 90 °С - не более 2,9 %

ТФРМ









Уровень масла по маслоуказателю

Визуально

До начала монтажа

Бригадир



Монтаж трансформаторов

ТФРМ









Перевод трансформатора в вертикальное положение

То же

В процессе монтажа

То же

В стекле указателя не появляется сигнальный элемент

ТФЗМ









Каскадный трансформатор. Установка перемычек, соединяющих выводы верхней и нижней ступеней

Линейка

То же

-"-

Расстояние между перемычкой и цоколем, между перемычкой и экраном должно быть не менее 20 мм

ТФЗМ, ТФРМ









Вертикальность установки трансформатора (верхней и нижней ступеней для каскадных трансформаторов) на опорной конструкции

Отвес

В процессе и по окончания монтажа

-"-



ТФЗМ









Испытание уплотнений на герметичность

Маслонасос, в течение 5 мин подавать внутрь масло давлением (5±0,5)·104 Па

По окончании монтажа

-"-

Отсутствие течей масла, утечек воздуха и повреждений

ТФРМ









Проверка уплотнений на герметичность

Визуально

По окончании монтажа

Бригадир

Отсутствие течей масла


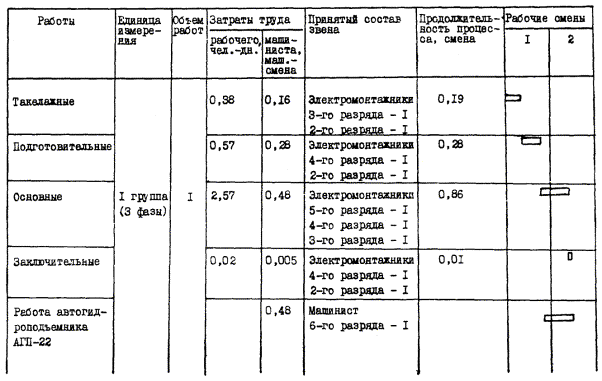

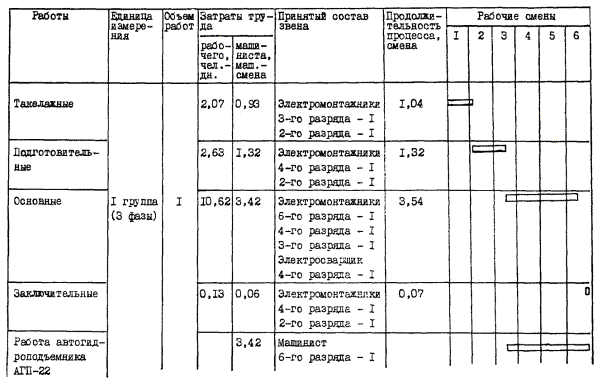

4. КАЛЬКУЛЯЦИИ ЗАТРАТ ТРУДА. МАШИННОГО ВРЕМЕНИ, ЗАРАБОТНОЙ ПЛАТЫ

4.1. Трансформатор тока ТФЗМ 110 Б

(1 группа - 3 фазы)

Таблица 2

п/п

Процесс

Единица измерения

Объем работ

Обоснование (ЕНиР и другие, нормы)

Норма времени

Расценка, р.-к.

Затраты труда

Заработная плата, р.-к.

рабочего, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочего

машиниста

рабочего, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочего

машиниста

1

2

3

4

5

6

7

8

9

10

11

12

13

Такелажные работы

1

Погрузка автокраном деталей и узлов трансформатора и монтажного оборудования

1 т

2,0

24-13, т. 2, п. 2е, 2д

Н. вр. К = 0,96

Расц. К = 1,25

0,317

0,163

0-21,6

0-14,9

0,63

0,33

0-43

0-30

2

То же, выгрузка.

1 т

2,0

24-13, т. 2, п. 15е, 15д

Н. вр. К = 0,96

Расц. К = 1,25

0,269

0,134

0-18,4

0-12,3

0,54

0,27

0-37

0-25

3

Погрузка материала и инструментов вручную на автомашину

1 т

0,1

Е1-22, п. 2а

0,67

-

0-39,5

-

0,07

-

0-04

-

4

То же, выгрузка

1 т

0,1

Е1-22, п. 2б

0,51

-

0-30,1

-

0,05

-

0-03

-

5

Подбор деталей и узлов оборудования на складе





2 % от основных работ

-

-

-

-

0,41

-

0-33

-



Итого















1,70

0,60

1-20

0-55

Подготовительные работы

6

Укладка деталей и узлов трансформатора по рабочим местам

1 т

1,46

Е1-20, п. 9 применит.

1,3

0,65

0-76,7

-

1,9

0,95

1-12

1-00



Итого















1,90

0,95

1-12

1-00

Основные работы

7

Монтаж трансформатора тока ТФЗМ 110 Б

1 группа (3 фазы)

1

Е23-5-20, т. 2, п. 2

11,5

3,83

9-20

-

11,5

3,83

9-20

4-06

8

Отбор проб масла

1 проба

6

Е23-5-68

0,64

-

0-50,6

-

3,84

-

3-04

-

9

Доливка масла в трансформатор после отбора проб

1 трансформатор

3

Е23-5-69 применит.

1,5

-

1-19

-

4,5

-

3-57

-

10

Прокладка полосы заземления по железобетонной стойке с пристрелкой строительно-монтажным пистолетом

100 м

0,028

Е23-6-23, Б, т. 2, пп. 1а + 2а + 3а; к пп. 2а + 3а

К = 1,12

13,3

-

10-35,4

-

0,37

-

0-29

-

11

Прокладка полосы заземления в траншее

100 м

0,007

Е23-3-53, А т. 1, п. 1а

8,6

-

6-02

-

0,06

-

0-04

-

12

Присоединение полосы заземления сваркой к общему контуру заземления

1 присоединение

1

Е23-3-53, А т. 1, п. 4

К = 1,12 Общая часть п. 5

0,12

-

0-09,4

-

0,12

-

0-09

-

13

Первичное и вторичное окрашивание проложенной по железобетонной стойке полосы заземления

100 м шин

0,028

Е23-6-27, п. 4, п. 5

6,1

-

3-91

-

0,17

-

0-11

-



Итого















20,56

3,83

16-34

4-06

Заключительные работы

14

Погрузка автокраном монтажного оборудования

1 т

0,24

24-13, т. 2 п. 2е, 2д

Н. вр. К = 0,96

Расц. К = 1,25

0,317

0,163

0-21,6

0-14,9

0,08

0,04

0-05

0-04

15

Погрузка инструмента вручную на автомашину

1 т

0,1

Е1-22, п. 2а

0,67

-

0-39,5

-

0,07

-

0-04

-



Итого















0,15

0,04

0-09

0-04



Всего















24,31

5,42

18-75

5-65

4.2. Трансформатор тока ТФЗМ 150 Б

(1 группа - 3 фазы)

Таблица 3

№ п/п

Процесс

Единица измерения

Объем работ

Обоснование (ЕНиР и другие нормы)

Норма времени

Расценка, р.-к.

Затраты труда

Заработная плата, р.-к.

рабочего, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочего

машиниста

рабочего, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочего

машиниста

1

2

3

4

5

6

7

8

9

10

11

12

13

Такелажные работы

1

Погрузка автокраном деталей и узлов трансформатора и монтажного оборудования

1 т

4,3

24-13, т. 2, п. 2е, 2д

Н. вр. К = 0,96

Расц. К = 1,25

0,317

0,163

0-21,6

0-14,9

1,36

0,70

0-93

0-64

2

То же, выгрузка

1 т

4,3

24-13, т. 2, п. 15е, 15д

Н. вр. К = 0,96

Расц. К = 1,25

0,269

0,134

0-18,4

0-12,3

1,16

0,58

0-79

0-53

3

Погрузка материалов и инструмента вручную на автомашину

1 т

0,1

Е1-22, п. 2а

0,67

-

0-39,5

-

0,07

-

0-04

-

4

Выгрузка материалов и инструмента вручную на автомашину

1 т

0,1

Е1-22, п. 2б

0,51

-

0-30,1

-

0,05

-

0-03

-

5

Подбор деталей и узлов оборудования, на складе





2 % от основных работ









0,41

-

0-33

-



Итого















3,05

1,28

2-12

1-17

Подготовительные работы

6

Укладка деталей и узлов оборудования по рабочим местам

1 т

3,5

Е1-23, п. 9 применит.

1,3

0,65

0-78,7



4,55

2,28

2-68

2-42



Итого















4,55

2,28

2-68

2-42

Основные работы



пп. 7 - 13 (см. пп. 7 - 13 табл. 2)

























Итого















20,56

3,83

16-34

4-06

Заключительные работы



пп. 14 - 15 (см. пп. 14 - 15 табл. 2)

























Итого















0,15

0,04

0-69

0-04



Всего















28,31

7,43

21-23

7-69

4.3. Трансформатор тока ТФЗМ 220 Б

(1 группа - 3 фазы)

Таблица 4

№ п/п

Процесс

Единица измерения

Объем работ

Обоснование (ЕНиР и другие нормы)

Норма времени

Расценка, р.-к.

Затраты труда

Заработная плата, р.-к.

рабочего, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочего

машиниста

рабочего, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочего

машиниста

1

2

3

4

5

6

7

8

9

10

11

12

13

Такелажные работы

1

Погрузка автокраном деталей и узлов трансформатора и монтажного оборудования

1 т

9,2

24-13, т. 2, п. 2е, 2д

Н. вр. К = 0,96

Расц. К = 1,25

0,317

0,163

0-21,6

0-14,9

2,92

1,50

1-99

1-37

2

То же, выгрузка

1 т

9,2

24-13, т. 2, п. 15е, 15д

Н. вр. К = 0,96

Расц. К = 1,25

0,269

0,134

0-18,4

0-12,3

2,47

1,23

1-69

1-13

3

Погрузка материалов и инструмента вручную на автомашину

1 т

0,15

Е1-22, п. 2а

0,67

-

0-39,5

-

0,1

-

0-06

-

4

Выгрузка материалов и инструмента вручную на автомашину

1 т

0,15

Е1-22, п. 2б

0,51

-

0-30,1

-

0,08

-

0-04

-

5

Подбор деталей и узлов оборудования на складе





2 % от основных работ









0,54

-

0-43

-



Итого















6,11

2,73

4-21

2-50

Подготовительные работы

6

Укладка деталей и узлов оборудования по рабочим местам

1 т

7,14

Е1-20, п. 9 применит.

1,3

0,65

0-76,7

-

9,28

4,64

5-48

4-92



Итого















9,28

4,64

5-48

4-92

Основные работы

7

Монтаж трансформатора тока ТФЗМ 220 Б

1 группа (3 фазы)

1

Е23-5-20, т. 2, п. 3

16,0

5,33

12-80

-

16,0

5,33

12-80

5-65

8

Отбор проб масла

1 проба

6

Е23-5-68

0,64

-

0-50,6

-

3,84

-

3-04

-

9

Доливка масла в трансформатор после отбора проб

1 трансформатор

3

Е23-5-69 применит.

1,5

-

1-19

-

4,5

-

3-57

-

10

Прокладка полосы заземления по железобетонной стойке с пристрелкой строительно-монтажным пистолетом

100 м

0,111

Е23-6-23, Б т. 2, пп. 1а + 2а + 3а; к пп. 2а + 3а

К = 1,12

13,3

-

10-35,4

-

1,43

-

1-15

-

11

Прокладка полосы заземления в траншее

100 м

0,021

Е23-3-53, А т. 1, п. 1в

8, 6

-

6-02

-

0,18

-

0-13

-

12

Присоединение полосы заземления сваркой к общему контуру заземления

1 присоединение

3

Е23-3-53, А т. 1, п. 4

К = 1,12 Общая часть п. 5

0,12

-

0-09,4

-

0,36

-

0-28

-

13

Первичное и вторичное окрашивание проложенной по железобетонной стойке полосы заземления

100 м шин

0,111

Е23-6-27, п. 4, п. 5

6,1

-

3-91

-

0,68

-

0-43





Итого















27,04

5,33

21-40

5-65

Заключительные работы



пп. 14 - 15 (см. пп. 14 - 15 табл. 2)

























Итого















0,15

0,04

0-09

0-04



Всего















42,58

12,74

31-18

13-11

4.4 Трансформатор тока ТФЗМ 500 Б

(1 группа - 3 фазы)

Таблица 5

№ п/п

Процесс

Единица измерения

Объем работ

Обоснование (ЕНиР и другие нормы)

Норма времени

Расценка, р.-к.

Затраты труда

Заработная плата, р.-к.

рабочего, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочего

машиниста

рабочего, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочего

машиниста











6

7

3

9

10

11

12

13

Такелажные работы

1

Погрузка автокраном деталей и узлов трансформатора и монтажного оборудования

1 т

18

24-13, т. 2, п. 2е, 2д

Н. вр. К = 0,96

Расц. К = 1,25

0,317

0,163

0-21,6

0-14,9

5,71

2,93

3-89

2-68

2

То же, выгрузка

1 т

18

24-13, т. 2, п. 15е, 15д

Н. вр. К = 0,96

Расц. К = 1,25

0,269

0,134

0-18,4

0-12,3

4,84

2,41

3-31

2-21

3

Погрузка материалов и инструмента вручную на автомашину

1 т

0,22

Е1-22, п. 2а

0,67

-

0-39,5

-

0,15

-

0-09

-

4

Выгрузка материалов и инструмента вручную на автомашину

1 т

0,22

Е1-22, п. 2б

0,51

-

0-30,1

-

0,11

-

0-07

-

5

Подбор деталей и узлов оборудования на складе





2 % от основных работ









1,32

-

1-10

-



Итого















12,13

5,34

8-46

4-89

Подготовительные работы

6

Укладка деталей и узлов оборудования по рабочим местам

1 т

14,76

Е1-20, п. 9 применит.

1,3

0,65

0-76,7

-

19,19

9,59

11-32

10-16



Итого















19,19

9,59

11-32

10-16

Основные работы

7

Монтаж трансформатора тока ТФЗМ 500 Б

1 группа (3 фазы)

1

Е23-5-20, т. 2, п. 5

50

16,67

42-50

-

50

16,67

42-50

17-67

8

Отбор проб масла

1 проба

12

Е23-5-68

0,64

-

0-50,6

-

7,68

-

6-07

-

9

Доливка масла в трансформатор после отбора проб

1 трансформатор

3

Е23-5-69 применит.

1,5

-

1-19

-

4,5

-

3-57

-

10

Установка разрядника РВО-3

1 шт.

3

Е23-6-2, п. 19

0,49

-

0-38

-

1,47

-

1-14

-

11

Прокладка полосы заземления по железобетонной стойке с пристрелкой строительно-монтажным пистолетом

100 м

0,09

Е22-6-23, Б т. 2, пп. 1а + 2а + 3а; к пп. 2а + 3а

К = 1,12

13,3

-

10-35,4

-

1,20

-

0,93

-

12

Прокладка полосы заземления в траншее

100 м

0,015

Е23-3-53, А т. 1, п. 1а

8,6

-

6-02

-

0,13

-

0-09

-

13

Присоединение полосы заземления сваркой к общему контуру заземления

1 присоединение

3

Е23-3-53, А т. 1, п. 4

К = 1,12 Общая часть п. 5

0,12

-

0-09,4

-

0,36

-

0-28

-

14

Первичное и вторичное окрашивание преложенной по железобетонной стойке полосы заземления

100 м шин

0,09

Е23-6-27, п. 4, п. 5

6,1

-

3,91

-

0,55

-

0-35

-



Итого















65,89

16,67

54-93

17-67

Заключительные работы



пп. 15 - 16 (см. пп. 14 - 15 табл. 2)

























Итого















0,15

0,04

0-09

0-04



Всего















97,36

31,64

74-80

32-76

4.5. Трансформатор тока ТФРМ 330 Б

(1 группа - 3 фазы)

Таблица 6

п/п

Процесс

Единица измерения

Объем работ

Обоснование (ЕНиР и другие нормы)

Норма времени

Расценка, р.-к.

Затраты труда

Заработная плата, р.-к.

рабочего, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочего

машиниста

рабочего, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочего

машиниста

1

2

3

4

5

6

7

8

9

10

11

12

13

Такелажные работы

1

Погрузка автокраном деталей и узлов трансформатора и монтажного оборудования

1 т

13,6

24-13, т. 2, п. 2е, 2д

Н. вр. К = 0,96

Расц. К = 1,25

0,317

0,163

0-21,6

0-14,9

4,31

2,22

2-94

2-03

2

Тоже, выгрузка

1 т

13,6

24-13, т. 2, п. 15е, 15д

Н. вр. К = 0,96

Расц. К = 1,25

0,269

0,134

0-18,4

0-12,3

3,66

1,82

2-50

1-67

3

Погрузка материалов и инструмента вручную на автомашину

1 т

0,22

Е1-22, п. 2а

0,67

-

0-39,5

-

0,15

-

0-09

-

4

Выгрузка материалов и инструмента вручную на автомашину

1 т

0,22

Е1-22, п. 2б

0,51

-

0-30,1

-

0,11

-

0-07

-

5

Подбор деталей и узлов оборудования на складе





2 % от основных работ









0,52

-

0-44

-



Итого















8,75

4,04

6-04

3-70

Подготовительные работы

6

Укладка деталей и узлов трансформатора по рабочим местам

1 т

9,21

Е1-20, п. 9 применит

1,3

0,65

0-76,7

-

11,97

5,99

7-06

5-35



Итого















11,97

5,99

7-06

6-35

Основные работы

7

Монтаж трансформатора тока ТФРМ 330 Б

1 группа (3 фазы)

1

Е23-5-21 пп. 1а + 2а; пп. 2а

К = 1,12

23,50

7,83

20-03,3

-

23,50

7,83

20-03

8-30

8

Прокладка полосы заземления по железобетонной стойке с пристрелкой строительно-монтажным пистолетом

100 м

0,105

Е23-6-23 Б, т. 2, пп. 1а + 2а + 3а; к пп. 2а + 3а

К = 1,12

13,3

-

10-35,4

-

1,40

-

1-09

-

9

Прокладка полосы заземления в траншее

100 м

0,025

Е23-3-53, А т. 1, п. 1а

8,6

-

6-02

-

0,22

-

0-15

-

10

Присоединение полосы заземления сваркой к общему контуру заземления

1 присоединение

3

Е23-3-53, А т. 1, п. 4

К = 1,12 Общая часть п. 5

0,12

-

0-09,4

-

0,36

-

0-28

-

11

Первичное и вторичное окрашивание проложенной по железобетонной стойке полосы заземления

100 м шин

0,105

Е23-6-27, п. 4, п. 5

6,1

-

3-91

-

0,64

-

0-41

-



Итого















26,12

7,83

21-96

8-30

Заключительные работы

12

Погрузка автокраном монтажного оборудования и тары

1 т

1,58

24-13, т. 2, п. 2е, п. 2д

Н. вр. К = 0,96

Расц. К = 1,25

0,317

0,163

0-21,6

0-14,9

0,50

0,23

0-34

0-24

13

Погрузка инструмента вручную на автомашину

1 т

0,1

Е1-22, п. 2а

0,67

-

0-39,5

-

0,07

-

0-04

-



Итого















0,57

0,26

0-38

0-24



Всего















47,41

18,12

35-44

18-59

4.6. Трансформатор тока ТФРМ 500 Б

(1 группа - 3 фазы)

Таблица 7

№ п/п

Процесс

Единица измерения

Объем работ

Обоснование (ЕНиР и другие нормы)

Норма времени

Расценка, р.-к.

Затраты труда

Заработная плата, р.-к.

рабочего, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочего

машиниста

рабочего, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочего

машиниста

1

2

3

4

5

6

7

8

9

10

11

12

13

Такелажные работы

1

Погрузка автокраном деталей и узлов трансформатора и монтажного оборудования

1 т

24,9

24-13, т. 2 п. 2е, 2д

Н. вр. К = 0,96

Расц. К = 1,25

0,317

0,163

0-21,6

0-14,9

7,89

4,06

5-38

3-71

2

То же, выгрузка

1 т

24,9

24-13, т. 2, п. 15е, 15д

Н. вр. К = 0,96

Расц. К = 1,25

0,269

0,134

0-18,4

0-12,3

6,70

3,34

4-58

3-06

3

Погрузка материалов и инструмента вручную на автомашину

1 т

0,23

Е1-22, п. 2а

0,67

-

0-39,5

-

0,15

-

0-09

-

4

Выгрузка материалов и инструмента вручную на автомашину

1 т

0,23

Е1-22, п. 2б

0,51

-

0-30,1

-

0,12

-

0-07

-

5

Подбор деталей и узлов оборудования на складе





2 % от основных работ









1,70

-

1-44

-



Итого















16,56

7,40

11-56

6-77

Подготовительные работы

6

Укладка деталей и узлов трансформатора по рабочим местам

1 т

16,2

Е1-20, п. 9 применит.

1,3

0,65

0-76,7



21,06

10,53

12-43

11-16



Итого















21,06

10,53

12-43

11-16

Основные работы

7

Монтаж трансформатора тока ТФРМ 500 Б

1 группа (3 фазы)

1

Е23-5-21, пп. 1б + 2б; к п. 2б

К = 1,12

82,30

27,40

70-10,8



82,30

27,40

70-11

29-04



пп. 8 - 11 (см. пп. 8 - 11 табл. 6)















2,62

-

1-93

-



Итого















84,92

27,40

72-04

29-04

Заключительные работы

12

Погрузка автокраном монтажного оборудования и тары

1 т

3

24-13, т. 2, п. 2е, п. 2д

Н. вр. К = 0,96

Расц. К = 1,25

0,317

0,163

0-21,6

0-14,9

0,95

0,49

0-65

0-45

13

Погрузка инструмента вручную на автомашину

1 т

0,1

Е1-22, п. 2а

0,67

-

0-39,5

-

0,07

-

0-04

-



Итого















1,02

0,49

0-69

0-45



Всего















123,56

45,82

96-72

47-42

4.7. Трансформатор тока ТФРМ 750 А

(1 группа - 3 фазы)

Таблица 8

№ п/п

Процесс

Единица измерения

Объем работ

Обоснование (ЕНиР и другие нормы)

Норма времени

Расценка, р.-к.

Затраты труда

Заработная плата, р.-к.

рабочего, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочего

машиниста

рабочего, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочего

машиниста

1

2

3

4

5

6

7

8

9

10

11

12

13

Такелажные работы

1

Погрузка автокраном деталей и узлов трансформатора и монтажного оборудования

1 т

31,9

24-13, т. 2, п. 2е, 2д

Н. вр. К = 0,96

Расц. К = 1,25

0,317

0,163

0-21,6

0-14, 9

10,11

5,20

6-89

4-75

2

То же, выгрузка

1 т

31,9

24-13, т. 2, п. 15е, 15д

Н. вр. К = 0,96

Расц. К = 1,25

0,269

0,134

0-18,4

0-12,3

8,58

4,27

5-87

3-92

3

Погрузка материалов и инструмента вручную на автомашину

1 т

0,24

Е1-22, п. 2а

0,67

-

0-39,5

-

0,16

-

0-09

-

4

Выгрузка материалов и инструмента вручную на автомашину

1 т

0,24

Е1-22, п. 2б

0,51

-

0-30,1

-

0,12

-

0,07

-

5

Подбор деталей и узлов оборудования на складе





2 % от основных работ









2,07

-

1-75

-



Итого















21,04

9,47

14-67

8-67

Подготовительные работы

6

Укладка деталей и узлов трансформатора по рабочим местам

1 т

22

Е1-20, п. 9 применит.

1,3

0,65

0-76,7

-

28,60

14,30

16-87

15-16



Итого















28,60

14,30

16-87

15-16

Основные работы

7

Монтаж трансформатора тока ТФРМ 750 А

1 группа (3 фазы)

1

Е23-5-21, п. 1в + 2в; к п. 2 в

К = 1,12

99,3

33,1

84-55,8



99,3

33,1

84-66

35-09

8

Установка разрядника РВН-1

1 шт.

3

Е23-6-2, п. 19

0,49

-

0-38

-

1,47

-

1-14

-



пп. 9 - 12 (см. пп. 8 - 11 табл. 6)















2,62

-

1-93

-



Итого















103,39

33,1

87-63

35-09

Заключительные работы

13

Погрузка автокраном монтажного оборудования и тары

1 т

3,38

24-13, т. 2, п. 2е, п. 2д

Н. вр. К = 0,96

Расц. К = 1,25

0,317

0,163

0-21,6

0-14,9

1,07

0,55

0-73

0-50

14

Погрузка инструмента вручную на автомашину

1 т

0,1

Е1-22, п. 2а

0,67

-

0-39,5



0,07



0-04





Итого















1,14

0,55

0-77

0-50



Всего















154,17

57,42

119-94

59-42


5. ГРАФИКИ ПРОИЗВОДСТВА РАБОТ

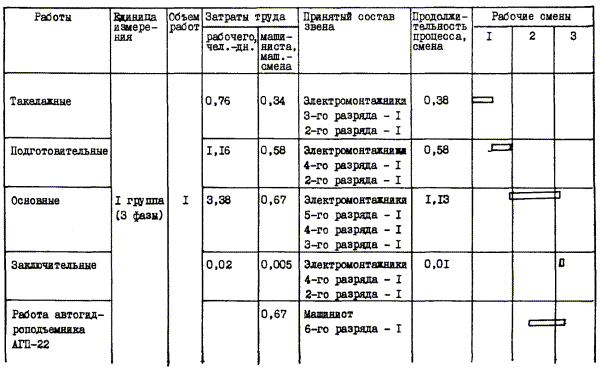

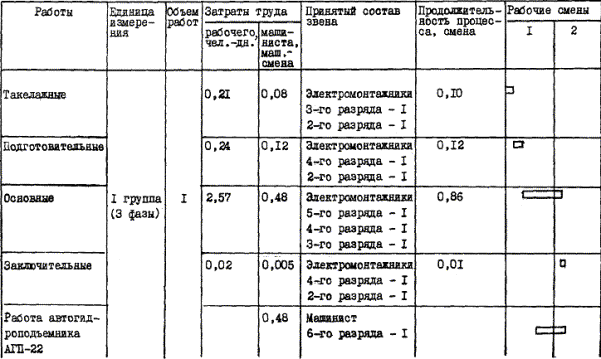

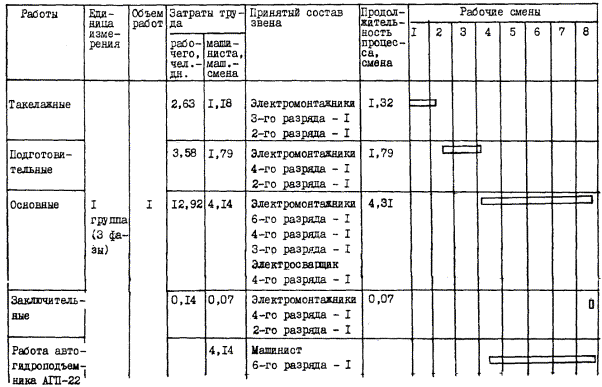

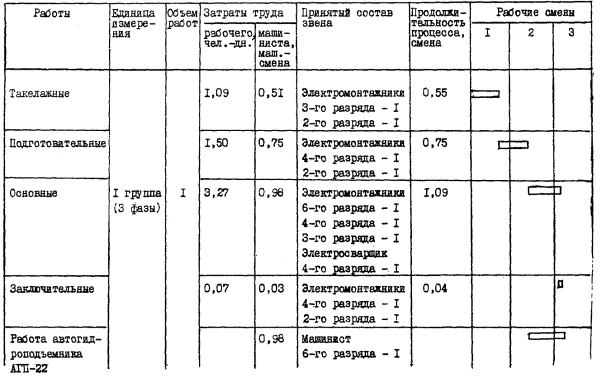

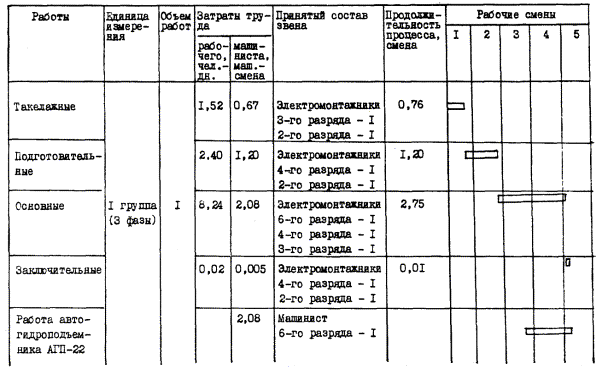

5.1. График монтажа трансформатора тока ТФЗМ 110 Б

Таблица 9

5.2. График монтажа трансформатора тока ТФЗМ 150 Б

Таблица 10

5.3. График монтажа трансформатора тока ТФЗМ 220 Б

Таблица 11

5.4. График монтажа трансформатора тока ТФЗМ 500 Б

Таблица 12

5.5. График монтажа трансформатора тока ТФРМ 330 Б

Таблица 13

5.6. График монтажа трансформатора тока ТФРМ 500 Б

Таблица 14

5.7. График монтажа трансформатора тока ТФРМ 750 А

Таблица 15

6. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

6.1. Монтажные механизмы и инвентарь

Таблица 16

№ п/п

Наименование

Марка, ГОСТ

Количество, шт.

Назначение

1

2

3

4

6

1

Автокран грузоподъемностью 6,5 т; стрела 8 м, 10,4 м

КС-2561К

1

Монтаж ТФЗМ 110 Б, ТФЗМ 150 Б, ТФЗМ 220 Б

2

Автокран грузоподъемностью 16 т; стрела 9 м, 15 м

КС-3577А

1

Монтаж ТФЗМ 500 Б, ТФРМ 330 Б, ТФРМ 500 Б, ТФРМ 750 А

3

Автомобиль грузоподъемностью 11 т

ЗИЛ-133

1

Перевозка оборудования, механизмов, инвентаря, материалов

4

Автогидроподъемник грузоподъемностью 0,3 т

АГП-22

1

Монтаж трансформаторов

5

Строп 4СК1-1,0/Рт1-1,0/0-0,5/К-0,4/3000

ОСТ 34-13-910-86

1

Монтаж ТФЗМ 110 Б

6

Строп 4СК1-2,0/Рт1-2,0/0-1,0/К-0,8/4000

То же

1

Монтаж ТФЗМ 150 Б

7

Строп 4СК1-3,2/Рт1-3,2/0-2,0/К-1,25/5000

-"-

1

Монтаж ТФЗМ 220 Б, ТФЗМ 500 Б

8

Строп СКП1-0,5/2000

-"-

3

Монтаж экранов

9

Строп СКП1-1,0/9000

-"-

2

Строповка ТФЗМ 110 Б, ТФЗМ 150 Б в упаковке

10

Строп 2СК-12,5/Рт1-12,5/К-10,0/2000

ОСТ 34-13-910-86

1

Перевод ТФРМ в таре в вертикальное положение

11

Строп 4СК1-5,0/Рт1-5,0/0-2,5/К-2,0/6500

То же

1

Разгрузка и монтаж ТФРМ 330 Б

12

Строп 4СК1-10,0/Рт1-10,0/0-5,0/К-4,0/8000

-"-

1

Разгрузка и монтаж ТФРМ 500 Б

13

Строп 4СК1-6,3/Рт1-6,3/0-3,2/К-2,5/6000

-"-

1

Разгрузка и монтаж ТФРМ 750 А

14

Канат капроновый КК 35 мм 77 ктекс Пв, м

ГОСТ 10293-77

9

Монтаж ТФЗМ

15

Трансформатор сварочный

ТД-500

1

Приварка полосы заземления

16

Маска защитная для электросварщика



1

Защита лица при сварочных работах

17

Электрододержатель для ручной дуговой сварки, 500 А

ЭД-5017

ГОСТ 14651-78

1

Для сварщика

18

Насос ручной поршневой

Р-1, 6-20

1

Монтаж ТФЗМ

19

Рукавицы, пар



4

Защита рук

20

Пистолет строительно-монтажный, комплект

ПЦ-84-1

1

1

Пристрелка полосы заземления к стойке

21

Арматуроискатель



1

То же

22

Лестница приставная, 3,5 м



1

Монтаж трансформаторов

23

Лестница с площадкой

Л-312А

1

То же

24

Пояс монтерский предохранительный

ГОСТ 14185-77

1

Монтаж трансформаторов

25

Мегаомметр, 2500 В

МС-0,5

1

Измерение сопротивления изоляции

26

Стеклянная посуда вместимостью до 1 л с притертой пробкой

ГОСТ 1770-74Е

6

Отбор проб масла из трансформаторов тФЗм

27

Штуцер



1

Монтаж ТФЗМ

28

Рукав резиновый маслостойкий, м



10

То же

29

Манометр

ОБМ-1

1

-"-

6.2. Инструмент

Таблица 17

№ п/п

Наименований

Марка, ГОСТ

Количество, шт.

Назначение

1

2

3

4

5

1

Ключи гаечные с открытым зевом двусторонние S = 13´17 мм, 24´27 мм, 30´32 мм, 36´41 мм

ГОСТ 2839-80

2

Монтаж трансформаторов

2

Плоскогубцы комбинированные с изолирующими ручками

ГОСТ 5547-86Е

1

То же

3

Отвертка диэлектрическая 200´1,0´6,5; 250´1,2´8,0

ГОСТ 21010-75

2

-"-

4

Отвертка слесарно-монтажная 7810-0330, 7810-0336

ГОСТ 17199-88

2

-"-

5

Рулетка ЗПКЗ-10, шт.

ГОСТ 7502-80

1

Проверка расстояний

6

Линейка металлическая 1 - 500 мм, 1 - 1000 мм

ГОСТ 427-75

2

То же

7

Уровень строительный

ГОСТ 9416-33

1

Выверка горизонтальности

8

Отвес стальной строительный

ОТ 200-1

ГОСТ 7948-80

1

Выверка вертикальности

9

Рамка ножовочная ручная

ГОСТ 17270-71Е

1

Работы с металлом

11

Полотно ножовочное дм металла (250´13´0,65 мм)

ГОСТ 6645-86

3

То же

11

Напильник (плоский, полукруглый, круглый)

ГОСТ 1465-80

3

-"-

12

Топор строительный

Б2

ГОСТ 18578-73

1

Плотничные работы

13

Ножовка широкая по дереву

ГОСТ 26215-84

ЛГ-20

1

То же

14

Лом гвоздодер

ГОСТ 1405-83

1

Распаковка оборудования

15

Молоток слесарный

ГОСТ 2310-77Е

1

Очистка мест сварки

16

Кисть малярная КФ 75-1

ГОСТ 10597-87

1

Окраска мест сварки и мест с поврежденной окраской

17

Щетка ручная из проволоки

ОСТ 17-830-80

1

Очистка поверхностей

18

Указатель напряжения

И-192

1

Подключение механизмов и оборудования

19

Штангенциркуль

ГОСТ 166-80

1



6.3. Материалы и изделия для монтажа трансформаторов серии ТФЗМ (1 группа - 3 фазы)

Таблица 18

№ п/п

Наименование

Марка, ГОСТ, ТУ

Потребность для трансформаторов номинальным напряжением, кВ

110

150

220

500

1

2

3

4

5

6

7

1

Ветошь, кг

ТУ 63-17877-79

0,30

0,75

0,95

1,45

2

Бензин-растворитель, кг

ГОСТ 3134-78

0,48

0,67

1,20

3,00

3

Бязь, м2

ГОСТ 11680-76

0,52

0,67

1,30

3,62

4

Смазка ГОИ-54П, кг

ГОСТ 3276-74

0,20

0,25

0,26

0,38

5

Электроды Э-42, кг

ГОСТ 9467-75

0,35

0,35

0,50

0,80

6

Эмаль ПФ-115, кг

ГОСТ 6465-76

0,60

0,60

0,60

0,80

7

Масло трансформаторное

По потребности

о

Мыло хозяйственное

ГОСТ 790-69

0,10

0,10

0,10

0,10

9

Доска деревянная толщиной 40 мм, м3

ГОСТ 8486-86

0,041

0,065

0,120

0,150

10

Гвозди строительные диаметром 4 мм, длиной 100 мм, кг

ГОСТ 4028-63

0,30

0,35

0,60

0,60

11

Сталь полосовая сечением 4´30 мм, м/кг

ГОСТ 103-76

3,50

3,29

3,70

3,48

13,50

12,69

15,50

14,57

12

Уголок из полосы 4´30 мм, l = 80 мм, шт.



7

11

-

-

13

Дюбель-гвоздь, шт.

ДГ 4,5´40

3

3

6

12

14

Дюбель-винт, шт.

ДВ М8´55

2

4

13

-

15

Дюбель-винт, шт.

ДВ М8´70

-

-

-

17

16

Патрон, шт.

Д2

5

7

19

12

17

Патрон, шт.

Д3

-

-

-

17

18

Наконечник, шт.

№ 1

5

7

19

29

19

Короб кабельный стальной КП-0,05/0,1-2 l = 500 мм, шт.

ТУ 34-43-10167-80

-

1

-

-

20

То же, l = 600 мм, шт.

То же

-

-

-

1

21

То же, l = 750 мм, шт.

-"-

-

-

1

-

22

То же, КП-0,1/0,1-2 l = 1000 мм, шт.

-"-

1

-

-

-

23

То же, l = 1300 мм, шт.

-"-

-

1

-

-

24

То же, КП-0,1/0,2-2 l = 800 мм, шт.

-"-

1

-

-

-

25

То же, l = 1000 мм, шт.

-"-

-

-

2

-

26

То же, l = 1500 мм, шт.

-"-

-

-

1

-

27

То же, l = 2000 мм, шт.

-"-

-

-

2

-

28

То же, КП-0,15/0,4-2, l = 250 мм, шт.

-"-

-

1

1

1

29

Секция присоединительная Спр-0,1/0,2

-"-

1

-

-

-

30

Лоток металлический кабельный l = 500 мм, шт.

Л-4

-

-

-

1

31

То же, l = 2000 мм, шт.

То же

-

-

-

5

32

Болт М8´30, шт.

ГОСТ 7798-70

4

4

4

4

33

Болт М16´60, шт.

То же

12

12

12

-

34

Болт М20´240, шт.

ГОСТ 7798-70

-

-

-

24

35

Гайка М8, шт.

ГОСТ 5915-70

4

4

4

4

36

Гайка М16, шт.

То же

12

12

12

-

37

Гайка М20, шт.

-"-

-

-

-

24

38

Шайба диаметром 8,4 мм, шт.

ГОСТ 11371-78

8

8

8

8

39

Шайба диаметром 17 мм, шт.

То же

24

24

24

-

40

Шайба диаметром 21 мм, шт.

-"-

-

-

-

48

Примечания: 1. Расход материалов принят по ведомственным производственным нормам расхода материалов в строительстве (ВСН 05-86 Минэнерго СССР), а также на основании установочных чертежей.

2. Позиции 11 - 40 подлежат уточнению по конкретному проекту.

6.4. Материалы и изделия для монтажа трансформаторов серии ТФРМ (1 группа - 3 фазы)

Таблица 19

№ п/п

Наименование

Марка, ГОСТ, ТУ

Потребность для трансформаторов номинальным напряжением, кВ

330

500

750

1

Ветошь, кг

ТУ 63-17877-79

0,60

0,60

0,60

2

Бензин-растворитель, кг

ГОСТ 3134-78

1,42

2,52

2,80

3

Бязь, м2

ГОСТ 11680-76

1,54

1,55

2,54

4

Смазка ГОИ-54П, кг

ГОСТ 3276-74

0,50

0,50

0,50

5

Электроды Э-42, кг

ГОСТ 9467-75

0,80

0,80

0,80

6

Эмаль ПФ-115, кг

ГОСТ 6465-76

0,60

0,60

0,60

7

Масло трансформаторное марки ГК

ТУ 38-101-1025-85

По потребности

8

доска деревянная толщиной 40 мм, м3

ГОСТ 8486-86

0,15

0,15

0,30

9

Гвозди строительные диаметром 4 мм, длиной 100 мм, кг

ГОСТ 4028-63

0,60

0,60

1,00

10

Сталь полосовая 4´30 мм, м/кг

ГОСТ 103-76

13/12,22

13/12,22

13/12,22

11

Дюбель-гвоздь, шт.

ДГ 4,5´40

6

6

6

12

Дюбель-винт, шт.

ДВ М8´70

8

8

8

13

Патрон, шт.

Д2

6

6

6

14

Патрон, шт.

Д3

8

8

8

15

Наконечник, шт.

№ 1

14

14

14

16

Короб кабельный стальной КП-0, 05/0, 1-2, шт.

ТУ 34-43-10187-80

4

4

4

17

Металлорукав, м

РЗ-Ц-Х

-

-

2,4

18

Болт М8´30, шт.

ГОСТ 7798-70

4

4

4

19

Болт М24´240, шт.

То же

12

12

12

20

Гайка М8, шт.

ГОСТ 5915-70

4

4

4

21

Гайка М24, шт.

То же

12

12

12

22

Шайба диаметром 8,4 мм, шт.

ГОСТ 11371-78

8

8

8

23

Шайба диаметром 25 мм, шт.

То же

24

24

24

Примечания: 1. Расход материалов принят по ведомственным производственным нормам расхода материалов в строительстве (ВСН 05-86 Минэнерго СССР), а также на основании установочных чертежей.

2. Позиции 10 - 23 подлежат уточнению по конкретному проекту.

7. ТЕХНИКА БЕЗОПАСНОСТИ

7.1. Работы по монтажу трансформаторов выполняют с соблюдением требований техники безопасности согласно действующим нормам и правилам (см. прил. 1).

7.2. Перед началом работ мастер или прораб проводит инструктаж на рабочем месте: объясняет задание и способы выполнения намечаемых работ.

7.3. Такелажное оборудование, используемое при монтаже, должно иметь отметки об испытаниях в соответствии с требованиями Госгортехнадзора.

7.4. При монтаже обращают внимание на состояние и правильную установку подъемных средств и одинаковый натяг всех стропов.

7.5. Подъем трансформатора (ступени) производят без рывков и толчков с сохранением вертикального положения и только за рым-петли на цоколе. Стропы у расширителя трансформатора (ступени) серии ТФЗМ связывают капроновым канатом, а у трансформатора (ступени) серии ТФРМ - укладывают в выемку направляющих пластин на фланце маслорасширителя во избежание опрокидывания трансформатора (ступени).

7.6. Подъем полностью собранного трансформатора из двух ступеней не допускается.

7.7. При монтаже трансформатора и испытаниях одной из вторичных обмоток все остальные вторичные обмотки должны быть закорочены.

7.8. На период монтажа опасная зона, ограниченная радиусом 11 м - для ТФЗМ 110 Б, ТФЗМ 150 Б и ТФЗМ 220 Б; 14,5 м - для ТФРМ 330 Б, ТФРМ 500 Б и ТФРМ 750 А; 16,5 м - для ТФЗМ 500 Б от оси поворотной части крана, ограждается сигнальным ограждением.

8. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

8.1. Технико-экономические показатели монтажа трансформаторов тока серии ТФЗМ

(1 группа - 3 фазы)

Таблица 20

Показателя

ТФЗМ 110 Б

ТФЗМ 150 Б

ТФЗМ 220 Б

ТФЗМ 500 Б

Нормативные затраты труда рабочих, чел.-дн.

3,04

3,54

5,32

12,18

Нормативные затраты машинного времени, маш.-смена:









автокрана

0,69

0,92

1,60

3,96

автогидроподъемника

0,48

0,48

0,67

2,08

Заработная плата рабочих-монтажников, руб.-коп.

18-75

21-23

31-18

74-80

Продолжительность выполнения работ, смена

1,1

1,3

2,1

4,7

Среднее количество занятых на монтаже рабочих, чел.

3

3

3

3

Максимально потребляемая мощность, кВ·А

32

32

32

32

8.2. Технико-экономические показатели монтажа трансформаторов тока серии ТФРМ

(1 группа - 3 фазы)

Таблица 21

Показатели

ТФРМ 330 Б

ТФРМ 500 Б

ТФРМ 750 А

Нормативные затраты труда рабочих, чел.-дн.

5,93

15,45

19,27

Нормативные затраты машинного времени, маш.-смена:







автокрана

2,27

5,73

7,18

автогидроподъемника

0,98

3,42

4,14

Заработная плата рабочих-монтажников, руб.-коп.

35-44

96-72

119-94

Продолжительность выполнения работ, смена

2,4

6,0

7,5

Среднее количество занятых на монтаже рабочих, чел.

3

3

3

Максимально потребляемая мощность, кВ·А.

32

32

32

ПРИЛОЖЕНИЕ 1

ПЕРЕЧЕНЬ ТЕХНИЧЕСКОЙ И НОРМАТИВНОЙ ДОКУМЕНТАЦИИ, ИСПОЛЬЗУЕМОЙ ПРИ МОНТАЖЕ

Проектная документация

Планы и разрезы открытого распределительного устройства 110 - 750 кВ.

Установочные чертежи трансформаторов тока серии ТФЗМ напряжением 110 - 220 и 500 кВ.

Установочные чертежи трансформаторов тока серии ТФРМ напряжением 330 - 750 кВ.

РТМ по строповке электротехнического оборудования. РТМ 002.00.04-83.

Заводская документация

Трансформаторы тока серии ТФЗМ. Техническое описание и инструкция по эксплуатации.

Трансформаторы тока серия ТФЗМ. Паспорт.

Трансформаторы тока серии ТФРМ. Техническое описание и инструкция по эксплуатации.

Трансформаторы тока серии ТФРМ. Паспорт.

Разрядник типа РВО-3. Техническое описание и инструкция по эксплуатации.

Разрядник типа РВН-1. Техническое описание и инструкция по эксплуатации.

Общетехническая документация

Правила устройства электроустановок. М., Энергоатомиздат, 1985.

СНиП 3.05.06-85 «Электротехнические устройства». М., Стройиздат, 1986.

СНиП III-4-80 «Правила производства и приемки работ. Техника безопасности в строительстве». М., Стройиздат, 1980.

Правила техники безопасности при производстве электромонтажных работ на объектах Минэнерго СССР. М., Информэнерго, 1984.

Инструкция по организации и производству работ повышенной опасности в строительно-монтажных организациях и на промышленных предприятиях Минэнерго СССР. М., Информэнерго, 1987.

Правила устройства и безопасной эксплуатации грузоподъемных кранов. М., «Металлургия», 1981.

Правила пожарной безопасности при производстве строительно-монтажных работ. М., Стройиздат, 1978.

ПРИЛОЖЕНИЕ 2

ПЕРЕЧЕНЬ ПРИЕМО-СДАТОЧНОЙ ДОКУМЕНТАЦИИ

1. Акт готовности опорных конструкций под установку трансформаторов тока.

2. Акт приемки трансформаторов тока в монтаж.

3. Протокол ревизии и монтажа трансформаторов тока.

Примечание. Образцы форм документации приведены в «Инструкции по оформлению приемо-сдаточной документации по электромонтажным работам». ВСН 123-79 ММСС СССР.

ПРИЛОЖЕНИЕ 3

КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ТРАНСФОРМАТОРОВ ТОКА СЕРИИ ТФЗМ

ДНА ФАЗА)

Показатели

ТФЗМ 110 Б

ТФЗМ 150 Б

ТФЗМ 220 Б

ТФЗМ 500 Б

Номинальное напряжение, кВ

110

150

220

500

Масса масла, залитого в трансформатор, кг

125

330

850

1700

Масса трансформатора, заполненного маслом, кг (нетто)

485

1165

2380

4920

То же, в упаковке, кг (брутто)

550

1276

2818

5792х

Габариты (длина´ширина´высота), мм

660´670´1590

860´935´2240

1250´1250´3230

1880´1880´5930

х Приведена суммарная масса двух ступеней.

ПРИЛОЖЕНИЕ 4

КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ТРАНСФОРМАТОРОВ ТОКА СЕРИИ ТФРМ

(ОДНА ФАЗА)

Показатели

ТФРМ 330 Б

ТФРМ 500 Б

ТФРМ 750 А

Номинальное напряжение, кВ

330

500

750

Масса масла, залитого в трансформатор, кг

1020

1280

2040

Масса трансформатора, заполненного маслом, кг (нетто)

3070

5400

7350

То же, в упаковке, кг (брутто)

4470

8240

10550х

Габариты (длина ´ ширина ´ высота), мм

1872´1872´4820

2400´2400´6140

3000´3000´9265

х Приведена суммарная масса двух ступеней.

ПРИЛОЖЕНИЕ 5

КРИТЕРИИ ОТБРАКОВКИ И ВОССТАНОВИТЕЛЬНОГО РЕМОНТА ФАРФОРОВЫХ ПОКРЫШЕК ТРАНСФОРМАТОРОВ ТОКА

Тип изделия

Площадь отдельных дефектов, см2, не более

Общая площадь дефектов, см2, не более

ТФЗМ 110 Б

1,1

7,0

ТФЗМ 220 Б, ТФЗМ 500 Б

2,5

20,9

ТФЗМ 150 Б

1,7

13,2

ТФРМ 330 Б

2,4

20,1

ТФРМ 500 Б

3,8

34,2

ТФРМ 750 А, верхняя ступень

2,3

19,2

ТФРМ 750 А, нижняя ступень

2,7

22,8

Примечания: 1. Таблица составлена на основании заводской инструкции ВЛИЕ.25201.00002.

2. Допускаются сколы глубиной до 2 мм.

СОДЕРЖАНИЕ

1. Область применения. 1

2. Организация и технология выполнения работ. 6

3. Требования к качеству и приемке работ. 15

4. Калькуляции затрат труда, машинного времени, заработной платы.. 17

5. Графики производства работ. 28

6. Материально-технические ресурсы.. 31

7. Техника безопасности. 34

8. Технико-экономические показатели. 35

Приложение 1 Перечень технической и нормативной документации, используемой при монтаже. 35

Приложение 2 Перечень приемо-сдаточной документации. 36

Приложение 3 Краткая техническая характеристика трансформаторов тока серии тфзм.. 36

Приложение 4 Краткая техническая характеристика трансформаторов тока серии тфрм.. 36

Приложение 5 Критерии отбраковки и восстановительного ремонта фарфоровых покрышек трансформаторов тока. 37





© 2013 Ёшкин Кот :-)
