ЦЕНТРАЛЬНЫЙ ИНСТИТУТ НОРМАТИВНЫХ ИССЛЕДОВАНИЙ
И НАУЧНО-ТЕХНИЧЕСКОЙ ИНФОРМАЦИИ «ОРГТРАНССТРОЙ»
МИНИСТЕРСТВА ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА



ТЕХНОЛОГИЧЕСКИЕ КАРТЫ

УСТРОЙСТВО СБОРНЫХ
водопропускных лотков
НА АВТОДОРОГАХ

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 1

УСТРОЙСТВО СБОРНЫХ ВОДОПРОПУСКНЫХ ЛОТКОВ ВДОЛЬ ПОДОШВЫ ОТКОСА ИЗ ТЕЛЕСКОПИЧЕСКИХ БЛОКОВ





МОСКВА 1976



I. ОБЛАСТЬ ПРИМЕНЕНИЯ

В карте предусматривается применение сборных телескопических блоков длиной 1,5 м (рис. 1) для устройства лотка и готовых блоков для входного и выходного раструбов.

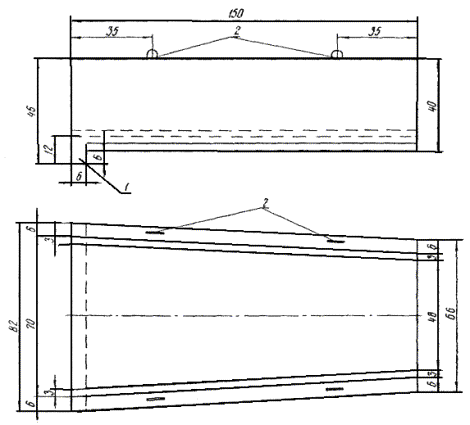

Рис. 1. Телескопический лоток:

1 - упорная шпора; 2 - монтажные петли

До устройства лотка должны быть закончены полностью работы по отсыпке и отделке земляного полотна, подготовлен проезд и места стоянок автокрана.

Телескопические блоки должны быть доставлены к месту работ и разложены с помощью автокрана вдоль траншеи; в местах устройства раструбов должны быть сложены соответствующие блоки. Щебень для устройства щебеночной подготовки доставляют заблаговременно автомобилями-самосвалами и выгружают около входного и выходного раструбов, а при большой длине лотка еще и около промежуточных упоров.

II. УКАЗАНИЯ ПО ТЕХНОЛОГИИ ПРОИЗВОДСТВЕННОГО ПРОЦЕССА

Устройство лотков включает следующие работы:

отрывка котлованов под входной и выходной раструбы и траншею под лоток экскаватором с зачисткой вручную;

устройство щебеночной подготовки под раструбы и промежуточные упоры;

установка блоков лотка и раструбов автокраном;

засыпка пазух грунтом и планировка откоса в зоне лотка экскаватором с трамбованием грунта.

Котлованы под раструбы и траншею для лотка отрывают экскаватором на автомобильном ходу, оборудованным обратной лопатой с зачисткой вручную.

Вынутый из котлованов и траншеи грунт выгружают за внешней бровкой лотка, а при устройстве лотка в кювете выемки вынутый грунт погружают на автосамосвал и вывозят в кавальер.

После ручной зачистки дно траншеи планируют под рейку так, чтобы оно имело проектный уклон. На дне траншеи делают разбивку положения упорных шпор блоков лотка и отрывают под них поперечные траншеи. При лотках большой протяженности через каждые 10 блоков отрывают траншеи для упоров. Под блоки упоров раструбов и промежуточных упоров траншеи следует отрывать на 15 - 20 см шире для возможного регулирования положения блока в плаке. На входном и выходном раструбах должны быть спланированы откосы для установки раструбных стенок.

Щебеночную подготовку слоем 10 см делают под верхний и нижний раструбы и под блоки упоров, выравнивая щебень под рейку и уплотняя его ручной трамбовкой. После устройства щебеночной подготовки проверяют нивелиром отметки ее поверхности.

Монтаж лотка начинают с нижнего раструба (рис. 2), устанавливают с помощью автокрана блоки упоров, на них укладывают плиты лотка раструба, а затем устанавливают стенки раструба.

После проверки положения блоков швы между ними заполняют цементно-песчаным раствором.

Первый блок лотка стропят за четыре монтажные петли, подают автокраном к траншее, опускают до высоты 1 м над грунтом и разворачивают по продольной оси. Затем блок, удерживая навесу, вводят узким концом в нижний раструб до упора, при этом упорная шпора блока должна попасть в подготовленную траншею.

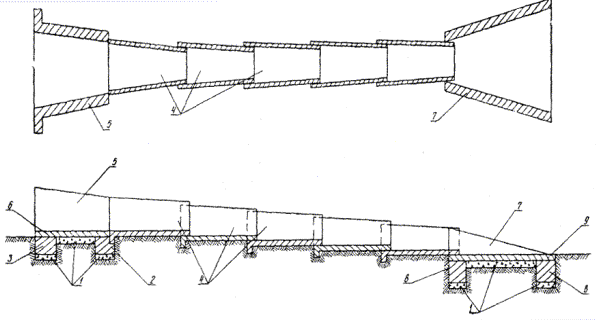

Рис. 2. Общий вид лотка из телескопических блоков:

1 - щебеночная подготовка; 2 - нижний упорный блок входного оголовка; 3 - верхний упорный блок входного оголовка; 4 - телескопические блоки; 5 - входные раструбные стенки; 6 - плита лотка входного раструба; 7 - выходные раструбные стенки; 8 - упорные блоки выходного раструба; 9 - плиты лотка выходного раструба

Следующие блоки узким концом вводят в конец предыдущего блока до упора и опускают на дно траншеи.

Перед установкой последнего блока лотка устанавливают нижний упорный блок верхнего раструба и, после его рихтовки, устанавливают последний блок лотка так, чтобы упорная шпора блока вошла в паз упорного блока.

После установки всех блоков лотка производят окончательное выравнивание блоков с помощью автокрана, а затем собирают верхний раструб. Сперва устанавливают верхний упорный блок, затем укладывают плиту лотка и стенки раструба, заполняют швы между ними цементно-песчаным раствором.

Засыпку пазух между лотком и откосами траншеи делают экскаватором, оборудованным скребком. Вслед за засыпкой пазух уплотняют грунт пневмотрамбовкой.

III. УКАЗАНИЯ ПО ОРГАНИЗАЦИИ ТРУДА

Земляные работы по отрывке котлованов под раструбы и траншеи под блоки лотка должны быть выполнены до монтажных работ.

Блоки должны быть заблаговременно доставлены к месту работ. У котлована выходного раструба выгружают блоки выходного раструба и несколько блоков лотка (в зависимости от величины вылета стрелы автокрана). Остальные блоки лотка выгружают вдоль траншеи у мест стоянок автокрана, а у котлована верхнего раструба выгружают блоки верхнего раструба. Блоки должны быть сложены так, чтобы они не мешали проезду автокрана.

Щебень для щебеночной подготовки разгружают у обоих раструбов и промежуточных упоров.

Земляные работы по устройству траншеи лотка выполняет звено рабочих в составе: машиниста экскаватора 6 разр., и землекопов: 3 разр. - 1, 2 разр. - 2.

Землекопы выполняют работы по грубой планировке траншей и котлованов после работы экскаватора с копанием траншей под упорные шпоры и под упоры, а затем окончательно планируют дно траншеи под рейку с приданием уклона.

Монтаж блоков выполняет звено в составе: машиниста автокрана 5 разр. и монтажников конструкций: 4 разр. - 1, 3 разр. - 2.

В процессе выполнения работ монтажник конструкций 4 разр. дает указания машинисту автокрана на подъем и опускание блоков, следит за их правильной установкой.

Монтажники конструкций 3 разр. стропуют блоки и направляют их к месту укладки, а также устраивают щебеночную подготовку.

Для отрывки траншеи и котлованов, засыпки пазух грунтом с уплотнением и окончательной планировки поверхности около лотка привлекаются: машинист экскаватора 6 разр., машинист компрессора 4 разр. и землекоп 3 разр.



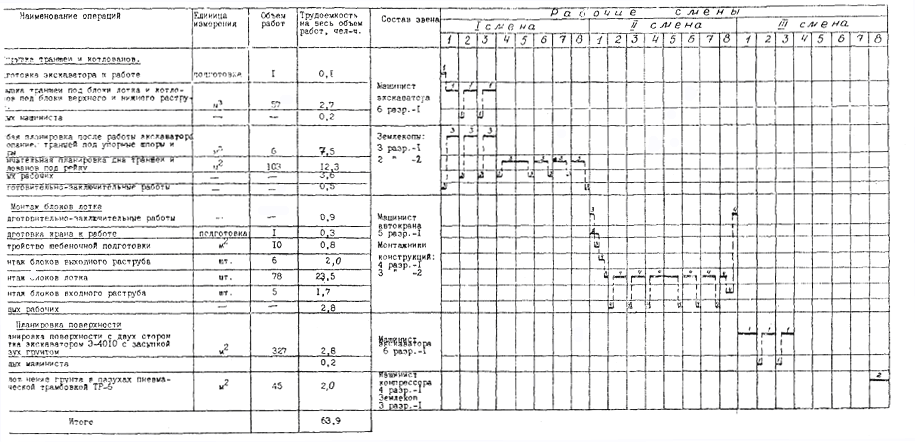

V. КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА И ЗАРАБОТНОЙ ПЛАТЫ НА УСТРОЙСТВО ВОДОПРОПУСКНОГО ЛОТКА ДЛИНОЙ 105 м С ДВУМЯ РАСТРУБАМИ

Шифр норм и расценок

Состав звена

Описание работ

Единица измерения

Объем работ

Норма времени, чел

Расценка руб.-коп.

Нормативное время на полный объем работ, чел-ч

Стоимость затрат труда на полный объем работ руб.-коп.

Т-16, § 2, № 2 б

Машинист

6 разр. - 1

Помощник машиниста

5 разр. - 1

Разработка грунта II группы в траншее под лотки и в котлованах под раструбы экскаватором Э-4010 с установкой машины, очисткой ковша, с передвижкой машины в процессе работы

100 м3

0,57

6,6

4-92

3,76

2-80

ЕНиР, § 2-1-31, табл. 2, № 1 е

Землекоп

2 разр. - 1

Разработка грунта II группы в котлованах и траншее при зачистке с копанием траншей под упорные шпоры и упоры

м3

6

1,25

0-61,6

7,50

3-70

ЕНиР, § 2-1-46, № 4 б

Землекоп

3 разр. - 1

Планировка дна траншеи с зачисткой поверхности под рейку, с разравниванием грунта

100 м2

1,03

12,5

6-94

12,88

7-15

ЕНиР, § 4-4-88, № 4 а

Дорожные рабочие:

4 разр. - 1

3   «       - 1

2   «       - 1

Устройство щебеночной подготовки слоем 10 см под входной и выходной раструбы с приемом материала, разбивкой площадки, разравниванием, планировкой и уплотнением вручную

»

0,1

14,5

8-09

1,45

0-81

ЕНиР, § 4-4-90, № 3 б, применительно

Машинист крана

6 разр. - 1

Монтажники конструкций:

4 разр. - 1

3   «       - 2

Монтаж блоков лотка и раструбов со строповкой, установкой, выверкой, расстроповкой блоков при весе блоков до 1 г

1 блок

89

0,56

0-35,4

49,84

31-51

Т-16, § 3, № 1, применительно

Машинист

6 разр. - 1

Помощник машиниста

5 разр. - 1

Планировка поверхности около лотка с засыпкой грунтом экскаватором Э-4010 со срезкой грунта до 0,1 м

100 м2

3,27

1,22

0-91

3,99

2-98

ЕНиР, § 2-1-45, № 2 а

Табл. 3

Землекоп

3 разр. - 1

Уплотнение грунта пазух пневматической трамбовкой

»

0,45

1,95

1-08

0,88

0-49

Повременно

Машинист компрессора

4 разр. - 1

Обслуживание компрессора

чел-ч

0,88

1

0-62,5

0,88

0-55





Всего









81,18

49-99

VI. ОСНОВНЫЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Наименование показателей

Единица измерения

По графику В

По калькуляции А

На сколько процентов показатель по графику больше (+) или меньше (-), чем по калькуляции

Трудоемкость на весь объем работ

чел-дн.

7,9

10,15

-22

Средний разряд рабочих



3,73

3,86

-3,4

Средняя зарплата на одного рабочего

руб.-коп.

6,33

4,92

+28

VII. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

А. Потребность основных материалов

Наименование материалов

Единица измерения

Количество

Щебень

м3

1,1

Блоки для входного раструба

шт.

5

Блоки для выходного раструба

»

6

Блоки телескопического лотка

»

78

Б. Машины, оборудование, инвентарь

Наименование

Марка, ГОСТ

Количество

Экскаватор

Э-4010

1

Автокран

К-61

1

Четырехстропный захват с крюками

-

1

Рулетка стальная

-

1

Лом

ГОСТ 1405-65

1

Молоток

-

1

Кувалда

ГОСТ 11401-65

1

Совковые лопаты

ГОСТ 3620-63

3

Штыковые лопаты

-

3

Ручные трамбовки

-

2

Компрессор

ЗИФ-55

1
