ГОССТРОЙ СССР

ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ
И ПРОЕКТНО-ЭКСПЕРИМЕНТАЛЬНЫЙ
ИНСТИТУТ ОРГАНИЗАЦИИ, МЕХАНИЗАЦИИ
И ТЕХНИЧЕСКОЙ ПОМОЩИ СТРОИТЕЛЬСТВУ
(ЦНИИОМТП)



ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА МОНТАЖ И ДЕМОНТАЖ ОПАЛУБКИ
СТЕН И ПЕРЕКРЫТИЙ





МОСКВА - 1988

Рекомендовано к изданию решением секции технологии строительного производства Научно-технического совета ЦНИИОМТП Госстроя СССР.

Альбом содержит технологическую карту на производство опалубочных работ при возведении монолитных стен и перекрытий типового этажа на примере 16-этажного дома в Ленинграде.

Технологическая карта предназначена для инженерно-технических работников строительных организаций.

Технологическая карта разработана сотрудниками ЦНИИОМТП Госстроя СССР (к.т.н. Б.В. Жадановский, Н.И. Евдокимов, Л.А. Зуева, Ю.А. Ярымов и др.).

Технологическая карта предназначена для определения технико-экономических показателей возведения монолитных конструкций на стадии проектирования, а также для сравнительной технико-экономической оценки конструктивных и технологических решений жилых зданий в обычных условиях строительства.

Технико-экономические показатели (затраты труда, заработная плата и выработка на одного рабочего в смену) составлены для опалубочных работ при устройстве стен и перекрытий разной толщины с применением крупнощитовой опалубки для стен или мелкощитовой и крупнощитовой для перекрытий на основе разработанных технологических карт для 16-этажного (типовой проект 1-528КП-82-1в) дома в Ленинграде.

Все показатели, определенные по действующим ЕНиР для условий возведения зданий высотой 50 м, пересчитываются для зданий другой этажности с использованием коэффициентов, учитывающих изменение трудоемкости работ.

Коэффициенты изменения трудоемкости возведения монолитных конструкций в зависимости от высоты здания

Высота возводимого здания, м

15

27

30

36

12

48

54

Поправочный коэффициент к трудоемкости

0,90

0,92

0,93

0,95

0,98

1,00

1,03

Высота возводимого здания, м

60

72

78

90

96

102



Поправочный коэффициент к трудоемкости

1,05

1,10

1,13

1,18

1,21

1,23



При разработке карты были выбраны наиболее характерные монолитные конструкции, поэтому приведенные данные могут быть использованы для разработки технологии производства работ при строительстве зданий различных архитектурно-планировочных и конструктивных решений.

МОНТАЖ И ДЕМОНТАЖ ОПАЛУБКИ СТЕН И ПЕРЕКРЫТИЙ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта разработана на производство опалубочных работ при возведении монолитных стен и перекрытий типового этажа на примере жилого 16-этажного дома в Ленинграде.

1.2. В состав работ, рассматриваемых картой, входят: укрупнение щитов опалубки; подача опалубки на место установки; монтаж опалубки; демонтаж опалубки.

1.3. Работы выполняются в 2 смены.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. До монтажа крупнощитовой опалубки должны быть выполнены следующие работы: разбивка осей стен; нивелировка поверхности перекрытий; проверка комплектности завезенной опалубки; укрупнительная сборка щитов; очистка перекрытия от мусора.

2.2. Транспортируются элементы крупнощитовой опалубки в следующих положениях:

модульные щиты - по размерам в горизонтальном положении по 10 - 15 шт. на деревянных прокладках;

кронштейны, перила, связи - в специальной деревянной таре;

мелкие узлы и детали - также в деревянной таре.

2.3. Поступившие на строительную площадку элементы крупнощитовой опалубки размещаются в зоне действия крана.

2.4. Опалубку стен устанавливают в два этапа: сначала монтируют опалубку одной стороны стены на всю высоту этажа, а после установки арматуры - второй стороны.

2.5. Для устройства перекрытий применена мелкощитовая опалубка на телескопических стойках и крупнощитовая опалубка.

2.6. Готовая опалубка проверяется и принимается мастером или производителем работ. При приемке обязательной проверке подлежат: соответствие формы и геометрических размеров рабочим чертежам; совпадение осей опалубки с разбивочными осями конструкций; точность отметок отдельных опалубочных плоскостей; вертикальность и горизонтальность опалубочных щитов; правильность установки закладных деталей и деревянных пробок; плотность стыковки щитов.

Правильность положения вертикальных плоскостей выверяется отвесом, а горизонтальность - уровнем или нивелиром.

Отклонения в размерах и положении элементов опалубки не должны превышать допусков, указанных в СНиП 3.03.01-87 «Несущие и ограждающие конструкции».

2.7. Демонтаж крупнощитовой опалубки разрешается производить только после достижения бетоном требуемой согласно СНиП 3.03.01-87 прочности.

Распалубка и загрузка конструкций должны производиться после испытания контрольных образцов, подтверждающего достижения бетоном необходимой прочности.

2.8. После каждого оборота опалубки на захватке необходимо: произвести визуальный осмотр монтажных частей;

очистить поверхности палубы и другие места от налипшей бетонной смеси скребками и металлическими щетками;

нанести смазку на поверхность палуб, проверить и нанести смазку на винтовые соединения.

2.9. Работы по монтажу и демонтажу опалубки выполняются звеном из 4 человек:

слесарь строительный 4 разр. - 1

то же                              3 разр. - 1

такелажники                 2 разр. - 2

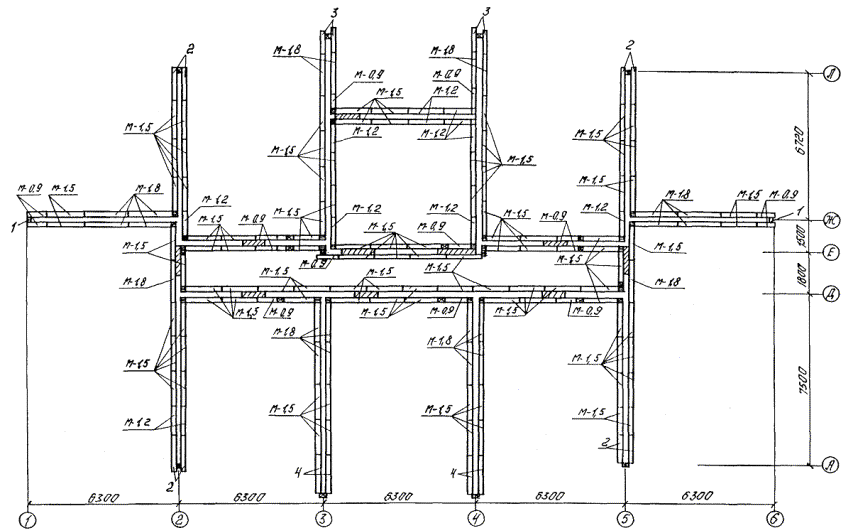

СХЕМА РАСКЛАДКИ ЩИТОВ ОПАЛУБКИ СТЕН

1 - торцевая опалубка; 2 - надставка М-1,5; 3 - надставка М-0,9; 4 - надставка М-1,8

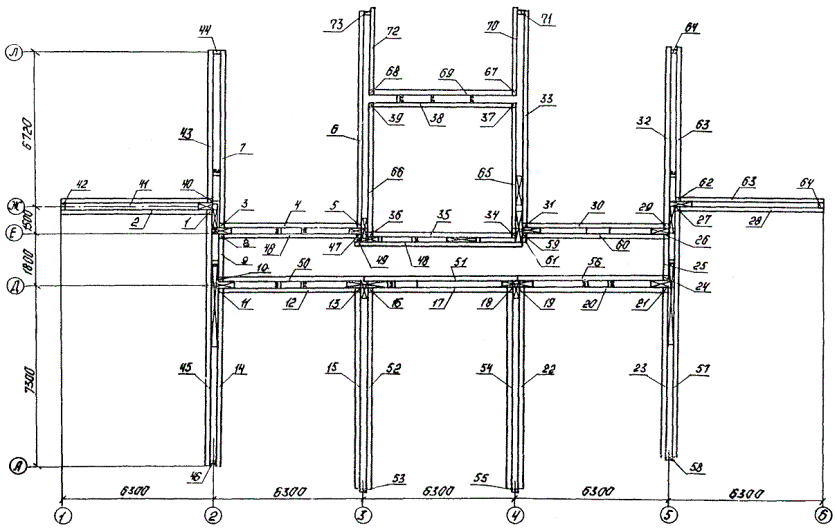

ПОСЛЕДОВАТЕЛЬНОСТЬ МОНТАЖА ЩИТОВ ОПАЛУБКИ СТЕН

1 ..... 73 - порядок монтажа щитов опалубки

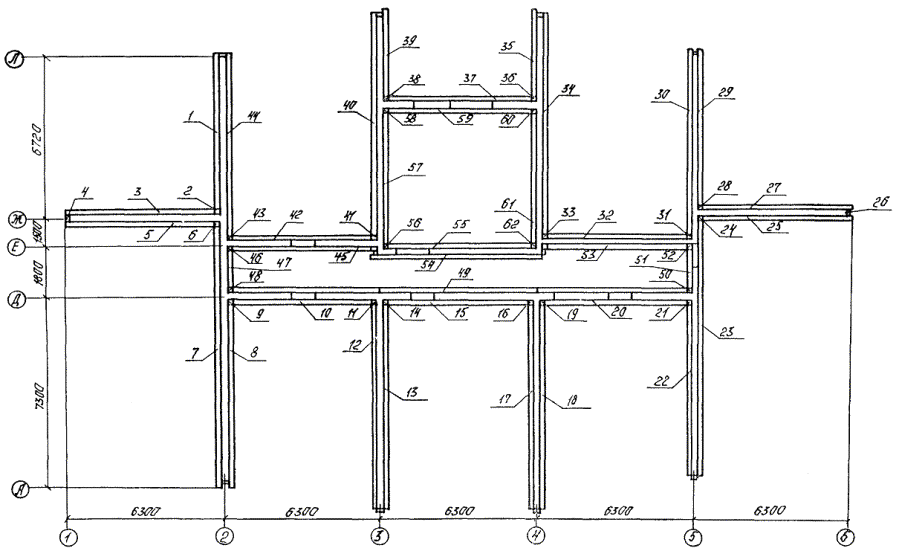

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕМОНТАЖА ЩИТОВ ОПАЛУБКИ СТЕН

1 ..... 62 - порядок демонтажа опалубки стен

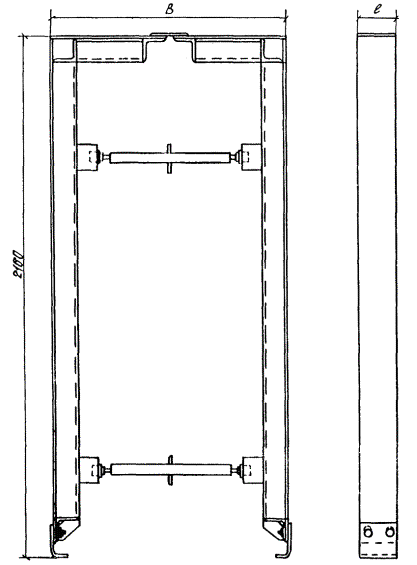

СХЕМА ОПАЛУБКИ ПРОЕМОВ

Обозначение

Размеры, мм

Масса, кг

B

l

2567.50.100

920

150

70

-01

920

200

73

-02

1020

200

75

-03

1120

200

76

-04

1350

200

78

Данный лист взят по черт. 2567.50.000СБ ЦНИИОМТП (Проектная часть)

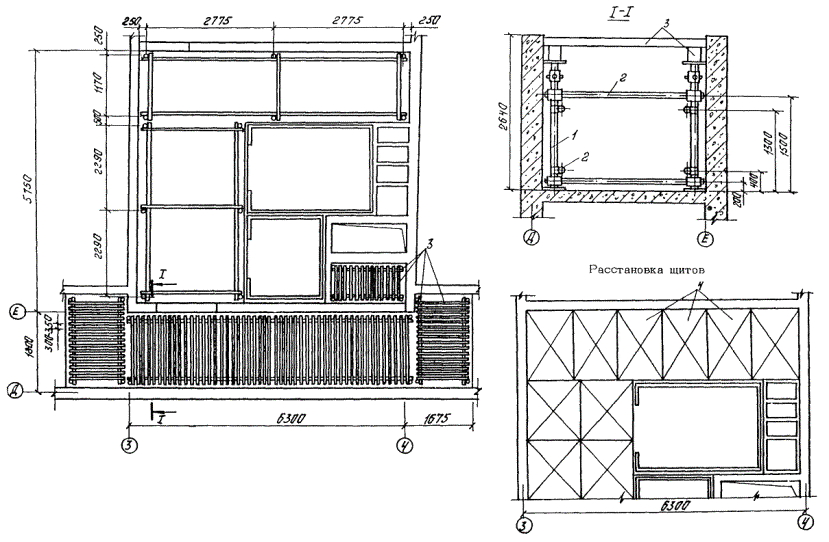

МЕЛКОЩИТОВАЯ ОПАЛУБКА ПЕРЕКРЫТИЙ

1 - телескопическая стойка; 2 - связь; 3 - брус; 4 - щиты

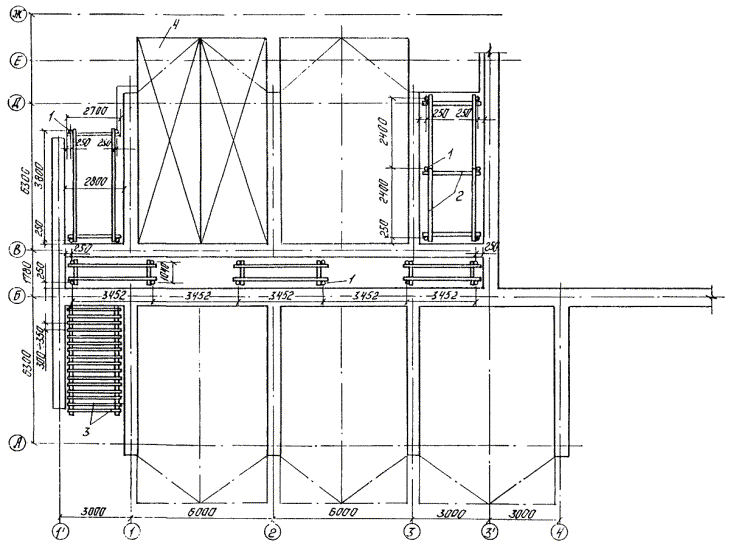

КРУПНОЩИТОВАЯ ОПАЛУБКА ПЕРЕКРЫТИЙ

1 - телескопическая стойка; 2 - связь; 3 - брус; 4 - щиты

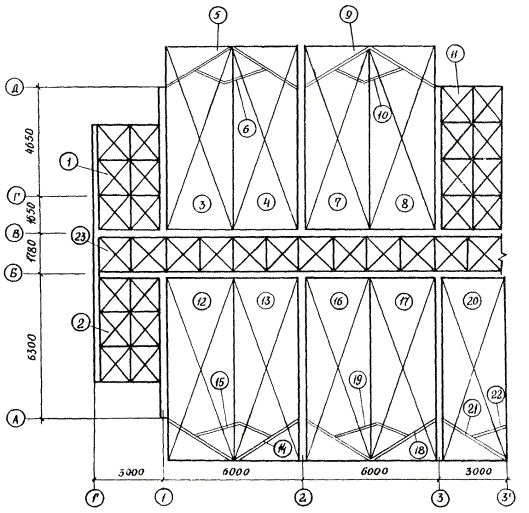

ПОСЛЕДОВАТЕЛЬНОСТЬ МОНТАЖА ЩИТОВ ОПАЛУБКИ ПЕРЕКРЫТИЯ

 - последовательность монтажа щитов опалубки


2.10. КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА

Калькуляция затрат труда на монтаж и демонтаж опалубки стен

Обоснование

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения, чел.-ч (маш.-ч)

Затраты труда на весь объем работ, чел.-ч (маш.-ч)

Расценка на единицу измерения, руб.-коп.

Стоимость затрат труда на весь объем работ, руб.-коп.



Раздел 1













ЕНиР, 1979 г., § 1-6, табл. 2, п. 27а

Разгрузка щитов опалубки с транспортных средств

100 т

0,42

26

10,92

12-82

8-79

(13)

(5,46)

8-13

ЕНиР, 1979 г., § 5-1-1, п. 3

Сортировка и подача щитов опалубки к месту складирования и укрупнения

т

41,79

0,7

29,25

0-47,8

26-62

(0,23)

(9,61)

0-15,9

ЕНиР, 1979 г., § 5-1-1, п. 1е

Укрупнительная сборка щитов

шт.

34

1,45

49,30

0-93,8

38-28

(0,29)

(9,86)

0-18,8

п. 2е

опалубки и кронштейнов

т

41,79

1,25

52,24

0-80,9

40-58

(0,25)

(10,45)

0-16,2



Итого на комплект опалубки

141,71



114 - 27

(35,38)





Тоже, на 1 м2 опалубливаемой конструкции

0,008



0 - 00,7



Раздел 2















МОНТАЖ ОПАЛУБКИ













ЕНиР, 1979 г. § 1-6, табл. 2, К = 1,12 (к расценкам машиниста)

Подача краном укрупненных блоков опалубки с этажа на этаж при средней высоте 24 м массой до, т:













п. 32 а, б

1

100 подъемов

0,12

18,80

2,26

9-26

1-90



(9,40)

(1,13)

6-59

п. 33 а, б

3

-²-

0,34

22,00

7,48

10-84

6-31



(11,00)

(3,74)

7-70

п. 26 а, б

Подача краном деревянных конструкций

100 т

0,03

49,60

1,49

24-45

1-25



(24,80)

(0,74)

17-36

ЕНиР, 1980 г., § 4-1-29, п. 1, К = 1,113 (применительно)

Установка крупнощитовой опалубки

м2

561,54

0,42

235,85

0-24,9

139-82

ЕНиР, 1980 г., § 4-1-27, табл. 6, п. 1 , 2, 3а, К = 1,113 (применительно)

Установка добора

м2

2,19

0,60

1,31

0-33,5

0-73

ЕНиР, 1980 г., § 4-1-47, п. 5, К = 1,113

Установка проемообразователей

м периметра

122,76

0,095

11,66

0-06,7

8-22

ЕНиР, 1979 г., § 6-1-28, п. 1б, К = 0,35 (примечание)

Укладка щитов подмостей

м2 проекции

170,39

0,084

14,31

0-04,7

8-01



Итого на комплект опалубки

274,36



166 - 24

(5,61)



То же, на 1 м2 опалубливаемой конструкции

0,489



0 - 29,6

Всего на 1 м2 опалубливаемой конструкции (разделы 1, 2)

0,497



0 - 30,3



ДЕМОНТАЖ ОПАЛУБКИ













ЕНиР, 1980 г., § 4-1-29, п. 2 ,К = 1,113 (применительно)

Демонтаж крупнощитовой опалубки

м2

561,54

0,24

134,77

0-12,8

71-88

ЕНиР, 1980 г., § 4-1-27, табл. 6, п. 3в, К = 1,113 (применительно)

Разборка добора

-²-

2,19

0,23

0,50

0-12,2

0-27

ЕНиР, 1979 г., § 6-1-28, п. 1б, К = 0,40 (примечание)

Разборка подмостей

м2 проекции

170,39

0,054

9,20

0-03

5-11



Итого на комплект опалубки

144,47



17 - 26

То же, на 1 м2 опалубливаемой конструкции

0,257



0 - 13,8

Калькуляция затрат труда на монтаж и демонтаж крупнощитовой опалубки перекрытий

Обоснование

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения, чел.-ч (маш.-ч)

Затраты труда на весь объем работ, чел.-ч (маш.-ч)

Расценка на единицу измерения, руб.-коп.

Стоимость затрат труда на весь объем работ, руб.-коп.



Раздел 1













ЕНиР, 1979 г., § 1-6, табл. 2, п. 27а

Разгрузка крупнощитовой опалубки перекрытий с транспортных средств

100 т

0,39

26

10,14

12-82

8-17

(13)

(5,07)

8-13





Итого на комплект опалубки

10,14



8-17

(5,07)





То же, на 1 м2 опалубливаемой конструкции

0,001



0-00,1



Раздел 2













Данные ЦНИИЭП жилища, К = 1,113

Монтаж крупнощитовой опалубки перекрытий

м2

306,24

0,18

55,12

0-10

30-62



Итого на комплект опалубки

55,12



30-62

То же, на 1 м2 опалубливаемой конструкции

0,180



0-09,9

Всего на 1 м2 опалубливаемой конструкции (разделы 1, 2)

0,181



0-10

Данные ЦНИИЭП жилища, К = 1,113

Демонтаж крупнощитовой опалубки перекрытий

м2

306,24

0,14

42,87

0-09

27-56



Итого на комплект опалубки

42,87



27-56

То же, на 1 м2 опалубливаемой конструкции

0,140



0-09

Калькуляция затрат труда на монтаж мелкощитовой опалубки перекрытий лестнично-лифтовой шахты

Обоснование

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения, чел.-ч (маш.-ч)

Затраты труда на весь объем работ, чел.-ч (маш.-ч)

Расценка на единицу измерения, руб.-коп.

Стоимость затрат труда на весь объем работ, руб.-коп.



Раздел 1













ЕНиР, 1979 г., § 1-6, табл. 2, п. 27а

Разгрузка конструкций опалубки с транспортных средств

100 т

0,059

26

1,53

12-82

1-24

(13)

(0,77)

8-13

ЕНиР, 1979 г., § 5-1-1, п. 3

Сортировка и подача конструкций опалубки к месту складирования

т

5,9

0,7

4,13

0-47,8

3-76

(0,23)

(1,36)

0-15,9



Итого на комплект опалубки

5,66



5-00

(2,13)



То же, на 1 м2 опалубливаемой конструкции

0,005



0-00,4



Раздел 2















МОНТАЖ ОПАЛУБКИ













ЕНиР, 1980 г., § 4-1-26, К = 1,113 (применительно)

Установка стоек опалубки

100 м стоек

0,78

9,2

7,18

5-34

4-17

ЕНиР, 1970 г., § 1-6, табл. 2, К = 1,12 (к расценкам машиниста) п. 32а, б

Подача краном опалубки массой до 1 т с этажа на этаж при средней высоте 2 м

100 подъемов

0,16

18,8

3,01

9-26

2-53

(9,4)

(1,50)

6-59



п. 26 а, б

Подача краном деревянных конструкций

100 т

0,009

49,60

0,45

24-45

0-38

(24,80)

(0,22)

17-36

ЕНиР, 1980 г., § 4-1-27, табл. 5, п. За (применительно)

Установка опалубки перекрытий

м2

40,39

0,27

10,91

0-14,9

6-02

ЕНиР, 1973 г., § 8-24, табл. 4, п. 9ж, К = 1,113 (применительно)

Смазка щитов опалубки

100 м2

0,40

2,89

1,16

1-42

0-57



Итого на комплект опалубки

22,71



13 - 67

(1,72)



То же, на 1 м2 опалубливаемой конструкции

0,562



0 - 33,9

Всего на 1 м2 опалубливаемой конструкции

0,567



0 - 34,3



ДЕМОНТАЖ ОПАЛУБКИ













ЕНиР, 1980 г., § 4-1-27, табл. 5, п. 3б, К = 1,113 (применительно)

Демонтаж опалубки перекрытий

м2

40,39

0,10

4,04

0-05,2

2-10

ЕНиР, 1980 г., § 4-1-27, табл. 8, К = 1,113 (примечание)

Демонтаж стоек и связей опалубки

100 стоек

1,56

2,06

3,21

1-07,8

1-68



Итого на комплект опалубки

7,25



3-78

То же, на 1 м2 опалубливаемой конструкции

0,179



0-09,4

2.11. При производстве работ необходимо соблюдать правила техники безопасности (СНиП III-4-80) и «Противопожарные нормы проектирования зданий и сооружений» (СНиП II-2-80).

Особое внимание обращают на следующее:

при разборке опалубки необходимо принимать меры, исключающие падение элементов, обрушение поддерживающих конструкций;

запрещается складывать на подмостях разбираемые элементы опалубки, а также сбрасывать их с сооружения.

2.12. Количество стяжных болтов и места их установки определяются в соответствии с нагрузками на опалубку (СНиП 3.03.01-87) и зависят от характеристики опалубки и требований к деформативности ее элементов.

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА 1 м2 ПОВЕРХНОСТИ ОПАЛУБЛИВАЕМОЙ КОНСТРУКЦИИ

Показатели

Монтаж опалубки

Демонтаж опалубки

стен

перекрытий

стен

перекрытий

мелкощитовой на телескопических стойках

крупнощитовой

мелкощитовой на телескопических стойках

крупнощитовой

Затраты труда, чел.-ч

0,497

0,567

0,181

0,257

0,179

0,140

Заработная плата, руб.-коп.

0-30,3

0-34,3

0-10

0-13,8

0-09,4

0-09

Потребность в машинах, маш.-ч.

0,012

0,045

0,001

-

-

-

Выработка 1 человеку в смену, м2

16,50

14,46

45,28

31,87

45-69

58-55

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Спецификация элементов мелкощитовой опалубки перекрытий типового этажа

Наименование

Количество, шт.

Стойка телескопическая

30

Связь             L = 1170

6

То же              L = 1300

6

-²-                   L = 2460

6

-²-                   L = 900

4

-²-                   L = 1675

8

-²-                   L = 3150

16

-²-                   L = 2Б40

8

-²-                   L = 2200

8

Брус 180´50´3150

8

Брус 180´50´2540

4

То же 180´50´2200

4

-²-       100´50´1670

14

-²-       100´50´2460

17

-²-       100´50´1675

21

-²-       100´50´1800

21

Щит фанерный 1670´1050´12

6

То же 1800´1050´12

6

-²-       1230´2540´12

4

-²-       1675´1100´12

4

4.2. Спецификация элементов опалубки стен типового этажа

Наименование

Габаритные размеры, мм

Количество, шт.

Масса одного элемента, кг

Общая масса, кг

длина

ширина

толщина

Щит М-0,9

2580

900

164

15

149

2235

Щит М-1,2

2580

1200

164

12

193

2316

Щит М-1,5

2580

1500

164

98

235

23030

Щит М-1,8

2580

1800

164

21

277

5817

Надставка М-0,9

600

900

164

4

42

168

Надставка М-1,5

600

1500

164

8

68

544

Надставка М-1,8

600

1800

164

4

81

324

Угольник накладной

2800

205

205

26

55

1430

Щит торцевой

2800

200

84

2

35

70

Кронштейн настила

440

820

100

195

7,5

1462,5

Стойка ограждения

1310

-

-

195

7,6

1482

Подкос

1900

-

-

146

12

1752

Итого



40630,5

4.3. Потребность в машинах, оборудовании, инструментах и приспособлениях

Наименование

Марка (ГОСТ, ТУ)

Количество, шт.

Техническая характеристика

Оборудование







Трансформатор сварочный

ТС 3-1,5/1

1

380 (220)

37,5 В

Электрифицированные инструменты







Дрель универсальная

ТУ 1-370-72

2

-

Краскораспылитель

-

1

-

Ручные инструменты







Пила-ножовка поперечная

ТУ 14-1-302-72

2

-

Топор

ГОСТ 18578-73*

2

-

Клещи 250

ГОСТ 14184-83

3

-

Молоток плотничный

ГОСТ 11042-83

4

-

Ключ гаечный разводной

ГОСТ 7275-75

2

-

Щетка металлическая

ТУ 494-01-04-76

2

-

Кисть маховая

-

2

-

Рубанок с одним ножом

ГОСТ 14664-77

2

-

                с двумя ножами

ГОСТ 14665-77

2

-

Контрольно-измерительные приборы







Уровень строительный

ГОСТ 9416-83

2

-

Рейсмус реечный

-

2

-

Рулетка измерительная

ГОСТ 7502-80*

2

-

Приспособления







Домкрат винтовой

-



Усилие 30 кг

Строп четырехветвевой

ОСТ 24.090.48-79

1

Грузоподъемность 2,0 т

Отвертка

ГОСТ 17199-71*

4

-

Лом

ГОСТ 1405-83

2

-

Конопатка

ПКБ треста Сантехдеталь Главпромвентиляция

4

-

Ножницы

ГОСТ 7210-75

2

-

Стамеска плоскотолстая

ГОСТ 1184-80

4

-

Измерительные инструменты







Метр складной металлический

-

2

-

Шнур в корпусе

ТУ 22-3527-76

2

-

Отвес

ГОСТ 7948-80

2

-

СОДЕРЖАНИЕ





© 2013 Ёшкин Кот :-)
